Нельзя не согласиться с тем, что многощипцовая крыша, с разнонаправленными пересекающимися скатами, и смотрится очень красиво, и значительно расширяет возможности полезного использования чердачного помещения. Эти обстоятельства часто становятся решающими, когда хозяева выбирают конструкцию стропильной системы.

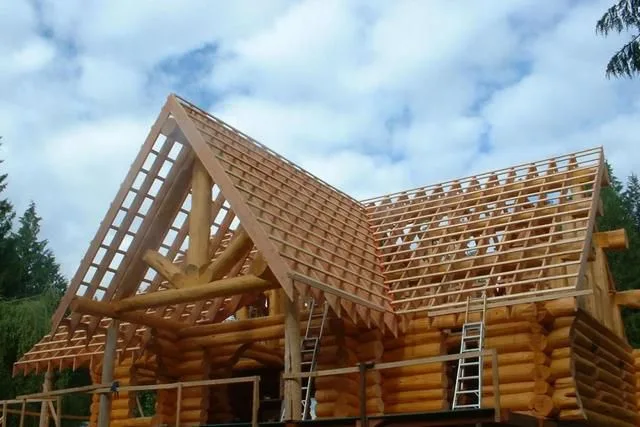

Калькулятор расчета длины накосного стропила многощипцовой крыши

Калькулятор расчета длины накосного стропила многощипцовой крыши

Но чтобы построить подобную крышу собственными руками, вначале придется засесть за некоторые вычисления. Даже самый простой вариант – трехщипцовая крыша, по типу той, что показана на иллюстрации выше, требует тщательно подгонки всех деталей. Отличительная особенность такой конструкции – это наличие внутреннего угла по линии пересечения двух скатов. Именно здесь устанавливается так называемая накосная стропильная нога, к которой будут крепиться укороченные стропила-нарожники обеих скатов, и по которой в дальнейшем станет оборудоваться ендова. Правильно определиться с параметрами этой детали конструкции поможет калькулятор расчета длины накосного стропила многощипцовой крыши.

Расчет – несложен, но все же требует некоторых комментариев, которые будут приведены ниже.

Калькулятор расчета длины накосного стропила многощипцовой крыши


Введите запрашиваемые значения и нажмите «РАССЧИТАТЬ ДЛИНУ НАКОСНОЙ СТРОПИЛЬНОЙ НОГИ»
Расчетная длина стропила крыши основного здания, метров
Полная ширина пристройки D2, метров

Пояснения по проведению расчетов

Предлагаемый алгоритм вычисления соответствует конструкции крыши, когда все отделы стропильной системы, над основным зданием и над пристройкой, имеют равную высоту конька и общую линию карнизного свеса, примерно так, как показано на схеме ниже.

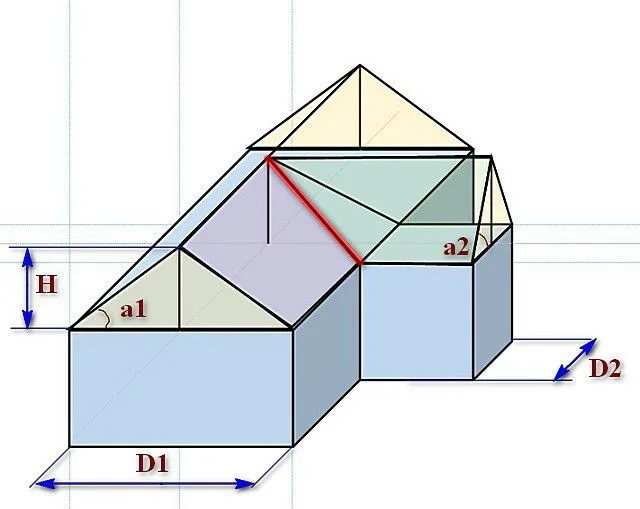

Примерная схема трехщипцовой крыши с равной высотой отделов стропильной системы

Примерная схема трехщипцовой крыши с равной высотой отделов стропильной системы

Необходимо определиться с длиной накосной стропильной ноги – на иллюстрации она выделена красным цветом.

Приблизим этот фрагмент схемы, чтобы понять принцип расчёта:

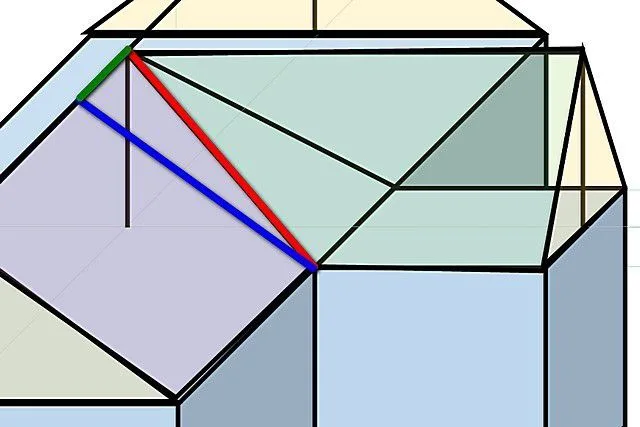

Накосная стропильная нога является гипотенузой прямоугольного треугольника, длины катетов которого несложно промерить или рассчитать

Накосная стропильная нога является гипотенузой прямоугольного треугольника, длины катетов которого несложно промерить или рассчитать

Итак, очевидно, что накосная стропильная нога (красная линия) в таком случае является гипотенузой прямоугольного треугольника с катетами:

  • Синий отрезок – это расчетная длина основного стропила крыши. Значение обычно уже известно из предварительных расчетов.

2017-03-26_185432Как определиться с длиной основных стропил крыши?

Здесь поможет тригонометрическая зависимость от ширины здания, угла уклона скатов и высоты конька. Для того чтобы быстро произвести необходимые вычисления, воспользуйтесь предлагаемыми калькуляторами: первый – соотношение высоты конька и угла крутизны кровли, второй – расчет длины основных стропил системы.

  • Зеленый отрезок – очевидно, что он равен половине ширины пристройки к зданию.

Имея исходные значения, несложно применить Теорему Пифагора для точного определения длины гипотенузы – накосной стропильной ноги.

Полученное при расчетах значение будет необходимо не только для определения необходимого количества материалов для последующего монтажа, но и для точного вычисления общей площади кровли трехщипцовой крыши – к соответствующему калькулятору ведет рекомендуемая ссылка.
