Калькулятор расчета длины нарожников вальмовой или шатровой крыши

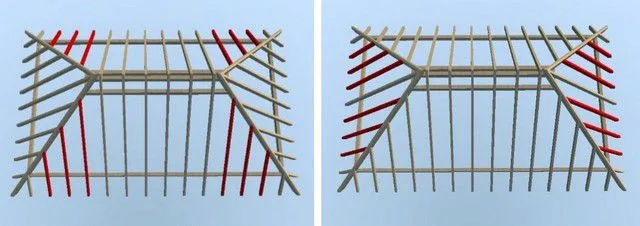

Вальмовые и шатровые крыши имеют общую особенность – помимо основных стропил в их систему входят ещё и укороченные,  так называемые нарожники, опирающиеся на мауэрлат и не на коньковый прогон или узел, а на накосные стропильные ноги. При проектировании крыши имеет смысл рассчитать и их длину, чтобы определиться с необходимым материалом.

Калькулятор расчета длины нарожников вальмовой или шатровой крыши
Калькулятор расчета длины нарожников вальмовой или шатровой крыши

Принцип проведения вычислений несложен – он строится на правилах подобия треугольников. А чтобы еще сильнее упростить задачу, ниже представлен специальный калькулятор расчета длины нарожников вальмовой или шатровой крыши.

Несколько необходимых пояснений – размещено ниже.

Калькулятор расчета длины нарожников вальмовой или шатровой крыши

Перейти к расчётам


Введите запрашиваемые данные и нажмите "Рассчитать длину нарожника"
Ширина здания D, метров
Расчитанная длина центрального стропила, Lц, метров
Расстояние от центрального стропила (осевой линии вальмового или шатрового ската) до нарожника, Δd, метров

Как произвести расчет длины нарожников?

Калькулятор составлен для «классических» схем: шатровая крыша предполагает квадрат в основании, а у вальмовой – оконечность конькового прогона расположена на расстоянии от торцевой стены, равном половине ширины здания, то есть на всех скатах выдержан один угол их крутизны.

Цены на крепления для стропил

крепления для стропил

Несмотря на некоторые различия в конструкции, принцип един – нарожниками «заполняется» треугольник, ограниченный участком мауэрлата снизу, насосной стропильной ногой и центральным стропилом, идущим от края конькового прогона (или от конькового узла на шатровой крыше).

Принцип расчёта длины нарожников
Принцип расчёта длины нарожников

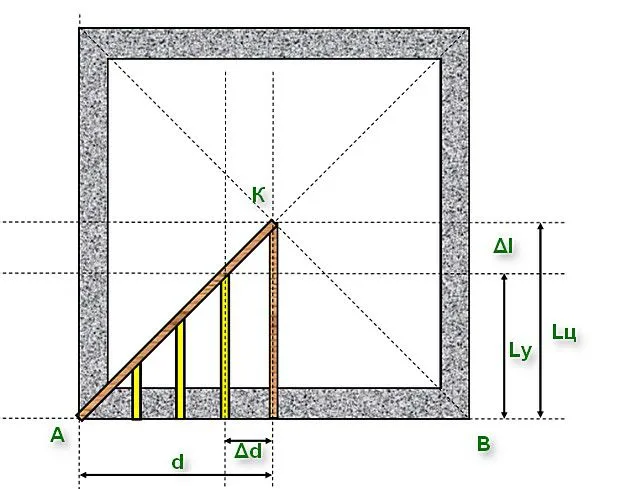

Все величины известны. В основании прямоугольного треугольника лежит половина ширины здания (d = D / 2), а высота – это уже рассчитанная длина центральной стропильной ноги () (калькулятор расчета длины стропильной ноги – по ссылке).

По правилам подобия треугольников длина каждого нарожника будет уменьшаться на величину, пропорциональную его удалению от центрального стропила (или от условной линии, соединяющей перпендикуляром точку К с мауэрлатом). На этом и построен расчет, реализованный в калькуляторе.

Естественно, при этом производиться расчет «чистой» длины, только до мауэрлата. Для формирования карнизного свеса потребуется удлинение, которое рассчитывается отдельно – см. соответствующий калькулятор).
