Калькулятор расчета длины стропильных ног


Калькулятор расчета длины стропильных ног

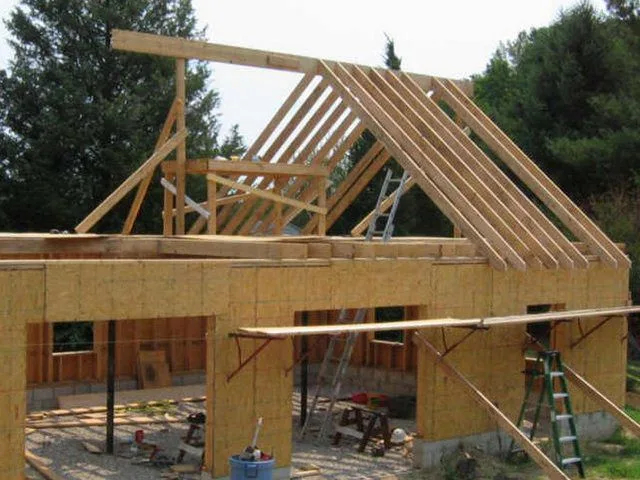

Основу любой конструкции крыши составляют стропила – именно на них впадают основные нагрузки при эксплуатации. Вполне разумно предполагать, что расчет стропильных ног является ключевым моментом при проектировании всей системы.

Калькулятор расчета длины стропильных ног

Калькулятор расчета длины стропильных ног

А одним из ключевых параметров в этом вопросе становится длина стропильной ноги – от нее зависят в дальнейшем расчет сечения пиломатериала, установка дополнительных опорных элементов и другие особенности конструкции. Чтобы быстро и точно определиться с этим линейным параметром, можно использовать предлагаемый калькулятор расчета длины стропильных ног.

Калькулятор располагает определенной универсальностью – подходит для различных типов крыш. Необходимые пояснения будут приведены ниже.

Калькулятор расчета длины стропильных ног


Введите запрашиваемые значения и нажмите кнопку "Рассчитать длину стропильной ноги"
высота конька (конькового узла) h, метров
ширина здания D, метров
Для какой системы произвести расчет?

Как проводится расчет?

В основу расчетов положена всем известная теорема Пифагора, позволяющая найти длину гипотенузы по известным значениям катетов.

  • Одним из катетов выступает во всех случаях высота конька (конькового узла для шатровой крыши или превышение одного края крыши – для односкатной системы). Калькулятор для расчета высоты конька – по ссылке.
  • Второй же катет зависит от типа стропильной системы. Это хорошо показано на расположенной ниже иллюстрации.

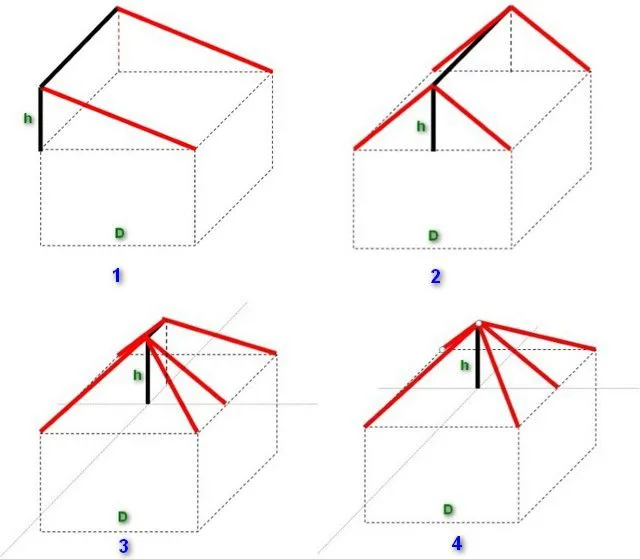

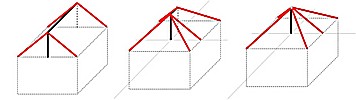

Расположение стропильных ног в различных типах крыш

Расположение стропильных ног в различных типах крыш

1 – односкатная крыша.

2 – простая двускатная крыша.

3 – вальмовая крыша.

4 – шатровая крыша.

Все эти зависимости учтены в программе калькулятора – необходимо лишь выбрать направление расчета.

Кроме того, калькулятор позволяет вычислить для вальмовой и шатровой крыши  длину как основных, так и самых длинных – накосных стропильных ног. При этом имеется в виду, что эти системы имеют «классический» тип – шатровая крыша возведена над квадратным зданием, а вальмовая — имеет одинаковые углы крутизны на боковых и вальмовых скатах.

Рассчитанная длина – от конька до мауэрлата. Если требуется за счет стропил создать еще и карнизный свес кровли, то потребуется удлинение ног или их наращивание кобылками. Определить размер этого удлинения поможет другой калькулятор расчета – по ссылке.

2016-08-13_154316Чем привлекает и как устроена вальмовая крыша?

Этот тип крыши обладает и интересным внешним видом, и эксплуатационной надежностью. Об особенностях стропильной системы вальмовой крыши подробно рассказывается в специальной статье портала.
