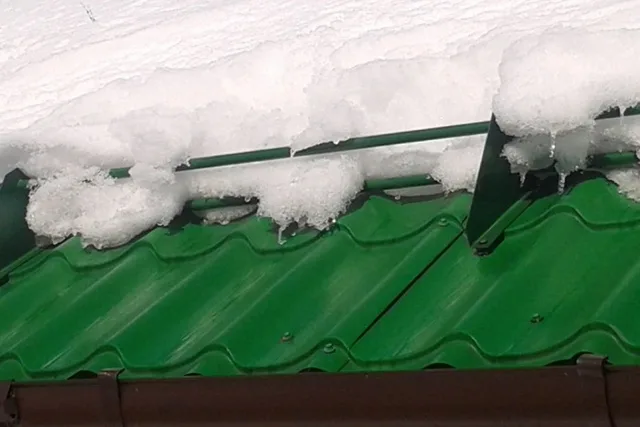

К мысли о необходимости установки на скатах кровли систем снегозадержания приходят все больше хозяев частных домов. Действительно, это очень удобно, когда снежные наносы не грозят свалиться лавинообразно вниз, а постепенно тают на крыше, и уже водой отводятся в систему ливневой канализации или просто подальше от дома. Массовый же сход снега и льда представляет собой вполне реальную угрозу для людей и животных. Кроме того, это нередко заканчивается деформацией или полным срывом водосточных желобов, а иногда такая лавина «прихватывает с собой» еще и материал кровельного покрытия.

Калькулятор расчета нагрузки на снегозадержатели

Калькулятор расчета нагрузки на снегозадержатели

Многие владельцы домов стараются установить такие системы самостоятельно, не прибегая к вызову специалистов. Это – вполне доступная операция для хорошего хозяина. Но важно, чтобы параметры снегозадержателей и их расположение на крыше соответствовали реальным условиям эксплуатации. Нет никакого смысла тратить время и деньги на монтаж приспособлений, которые просто не выдержат обычной для местного климата снеговой нагрузки. И чтобы правильно определиться и с конкретной моделью, и со схемой ее монтажа, требуется провести определенные вычисления. Поможет нам в этом калькулятор расчета нагрузки на снегозадержатели.

Ниже будет приведено несколько пояснений по проведению таких расчётов.

Калькулятор расчета нагрузки на снегозадержатели


Укажите запрашиваемые значения и нажмите «РАССЧИТАТЬ НАГРУЗКУ НА СНЕГОЗАДЕРЖАТЕЛИ»
Зона по уровню снегового давления (определить по карте)
Длина ската крыши от конька до линии установки снегозадержателей, м
Угол крутизны ската кровли, градусов

Краткие пояснения по использованию калькулятора

Любые системы удержания снега на кровле имеют определённый запас прочности. Поэтому очень часто предлагаемые в продаже модели сопровождаются таблицами, по которым можно определить шаг установки кронштейнов и количество линий, в зависимости от климатических условий региона и от особенностей самой крыши.

Но бывает и так, что приходится проводить вычисления снеговой нагрузки самостоятельно. Это не столь сложно – формула довольно проста. Приводить ее здесь полностью не имеет особого смысла – она уже заложена в программу калькулятора.

Исходными данными будут для вычислений являются следующие параметры:

  • Вся территория РФ разбита на семь зон по уровню снегового давления. Эти данные получены на основании многолетних метеорологических наблюдений. Каждой из зон присуще свое суммарное количество выпадающего за зиму снега. Для расчетов достаточно просто указать номер зоны – количественное значение уже внесено в базу программы.

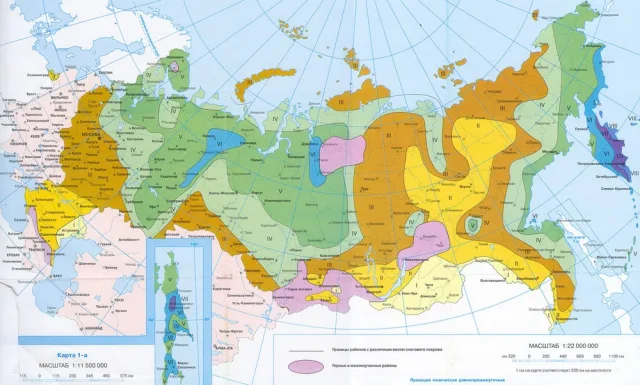

Карта зонирования территории России по уровню снегового давления

Карта зонирования территории России по уровню снегового давления

  • Значение нагрузки для каждой из зон дается на квадратный метр. Но на снегозадержатель, расположенный практически вдоль карниза, будет давить масса снега, скопившаяся по всей линии ската до конька. Значит, необходим и этот параметр – длина ската кровли от карнизной до коньковой линии.
  • Наконец, для правильного разложения вектора приложения силы необходимо знать и угол уклона скатов.

На пологих крышах, примерно до 10 градусов, нанесенный снег не будет сползать вниз и оказывать сколь-нибудь существенное давление на барьер. А на слишком крутых, свыше 60 градусов, снежные сугробы попросту не скапливаются.

  • Полученный результат выражен в килограммах на метр.

Каково его практическое применение?

Допустим, планируется установка простейшего уголкового снегозадержателя с допустимой нагрузкой 100 кг/м. А расчёты показали, что на данной крыше снеговая нагрузка по линии карниза достигает величины в 280 кг/м. понятно, что установка в одну линию желаемого результата не даст – скопившийся снег своей массой или вырвет крепления, или изогнет уголок. Значит, необходимо установить барьеры в три линии, равномерно распределив их по длине ската от карниза к коньку.

Другой пример – планируется установка вдоль линии карниза трубчатой системы снегозадержания с кронштейнами, рассчитанными на нагрузку в 110 кг. При длине карниза, скажем, 8 метров общая нагрузка на такую систему составит 280 × 8 = 2440 кг. Несложно определить количество кронштейнов, которые справятся с такой нагрузкой: 2440 / 110 = 22,18 ≈ 23 штуки. Чтобы их равномерно расставить по всей длине потребуется шаг 8 / 22 ≈ 0,367 м. Однако, делать шаг менее 450 мм – не рекомендуется, так как это значительно ослабляет конструкцию обрешетки. Не рекомендуется и завышать шаг, делая его боле 1000 ÷ 1100 мм.

Выход – устанавливать снегозадержатели в два ряда. Или же – применить более мощные кронштейны, рассчитанные, например, на 300 кг. Простой расчет покажет, что их уже потребуется всего 9 штук (2440 / 300 = 8,13 ≈ 9), а встанут они со вполне приемлемым шагом в 1000 мм.

Сложно ли установить снегозадержатель самостоятельно?

Технология монтажа  довольно проста и понятна, но требует внимательности, точности разметки, аккуратности и, безусловно, повышенной осторожности, так как основные операции будут выполняться на высоте. Подробнее об этом можно прочитать в специальной публикации нашего портала, посвященной монтажу снегозадержателей на крыше из металлочерепицы.
