Калькулятор расчета радиуса лучковой арки


Калькулятор расчета радиуса лучковой арки

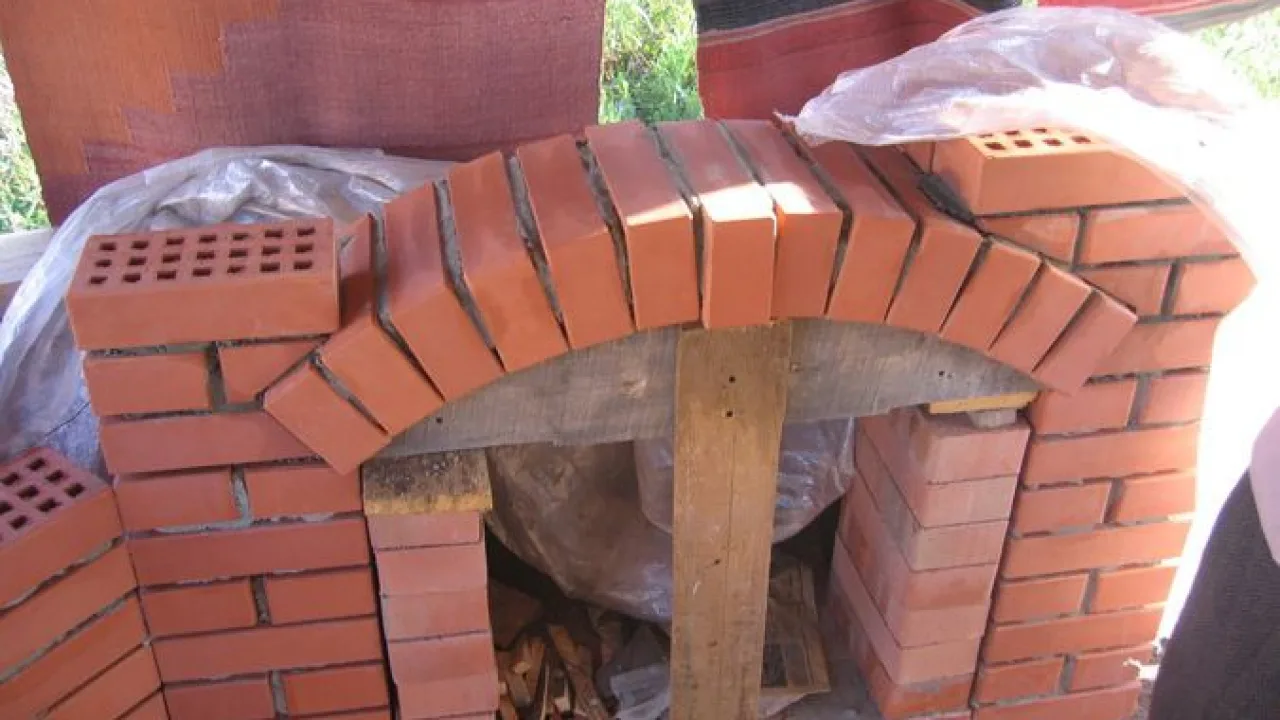

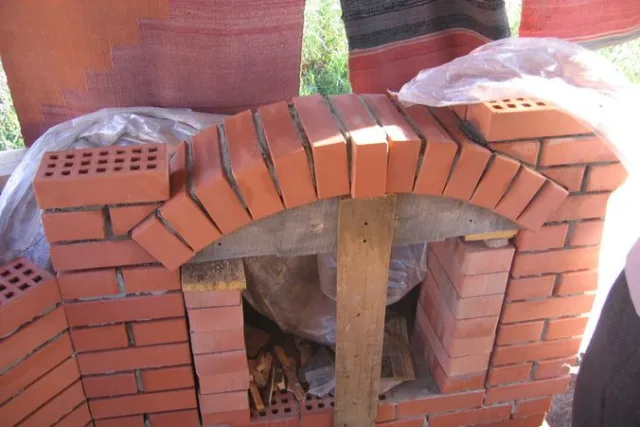

Согласитесь, очень элегантно в интерьере или в оформлении территории участка смотрятся арочные конструкции. Их широко применяют при кладке печей и каминов, уличных комплексов барбекю, при оформлении проходов между комнатами, при строительстве заборов, беседок и других сооружений. Но качественно выложить арку – задача весьма непростая, требующая немалой сноровки и обязательной выверки каждого производимого действия.

Калькулятор расчета радиуса лучковой арки

Калькулятор расчета радиуса лучковой арки

Чтобы арка не получилась непрочной или перекошенной, необходимо строго контролировать ее размерные параметры. Определиться с некоторыми из них – проблем особых нет: например, ширина проема легко промеряется или задается заранее, высоту свода обычно выбирают, исходя из дизайнерской задумки или доступности свободного места. Но как точно определить радиус той дуги, что будет задавать нижний свод арки? Нет никаких проблем, если арка полуциркульная, то есть составляет ровно половину окружности – ее радиус в этом случае равен половине ширины проема. А как быть с лучковой?

Предлагаем не искать геометрические формулы в интернете, а применить размещенный в данной публикации калькулятор расчета радиуса лучковой арки. Несколько пояснений будут даны ниже.

Калькулятор расчета радиуса лучковой арки


Укажите запрашиваемые значения и нажмите «РАССЧИТАТЬ РАДИУС ЛУЧКОВОЙ АРКИ»
Длина арки L. мм
Высота арки Н, мм

Пояснения по проведению расчета

Для возведения арки обычно заранее готовят шаблон – так называемое кружало. Чтобы оно в точности соответствовало необходимой «геометрии», без знания радиуса дуги, образующей свод арки, никак не обойтись. Кроме того, необходимо, чтобы линии швов между кирпичами, создающими арочный свод, сходились точно в одной точке – в центре той окружности, частью которой является дуга. Для этого в этом центре забивают гвоздь, к нему привязывают нитку, и по ней выверяют правильность направления каждого шва кладки. Но чтобы безошибочно наметить этот центр, опять же не обойтись без значения радиуса.

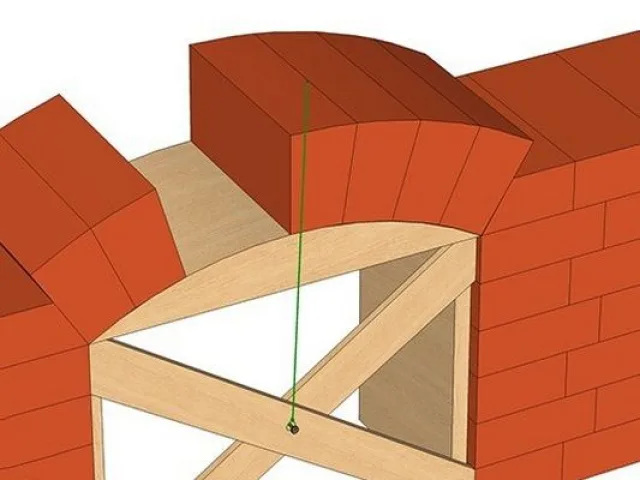

Все швы, между кирпичами, образующими арочный свод, должны «смотреть» в одну центральную точку, и это обязательно при кладке контролируется натянутой из этого центра ниткой

Все швы, между кирпичами, образующими арочный свод, должны «смотреть» в одну центральную точку, и это обязательно при кладке контролируется натянутой из этого центра ниткой

Итак, обычно в распоряжении мастера имеются две «стартовых» величины:

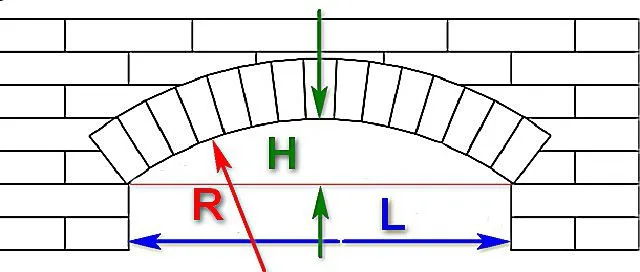

Схема, которая поможет правильно определиться с исходными размерными параметрами арки

Схема, которая поможет правильно определиться с исходными размерными параметрами арки

L – так называемая длина арки, то есть расстояние между ее крайними точками по горизонтали. Обычно это будет ширина дверного проема или, например, ширина каминного топочного окна.

Н – высота арки, то есть расстояние по вертикали от горизонтальной линии (хорды), соединяющей ее крайние нижние точки, и самой верхней точкой свода.

Существует геометрическая зависимость, по которой, основываясь на этих двух величинах, можно точно рассчитать и радиус дуги, задающей нижний свод арки (R). Эта формула заложена в предлагаемый калькулятор.

Необходимо всего лишь последовательно указать на слайдерах значения длины и высоты арки – и программа сразу даст ответ с точностью до миллиметра.

Внимание – исходные данные указываются также в миллиметрах.

Сложно ли построить камин для дома самостоятельно?

Безусловно, это задача повышенного уровня сложности, но если есть навыки в выполнении качественной кирпичной кладки, то почему бы не попробовать? Возьмите, например, несложную схему-порядовку, которая приведена в статье нашего портала, посвященной выбору и строительству дровяных каминов для дома.
