Сложная, разветвленная система отопления, особенно с несколькими контурами, в каждом из которых должен поддерживаться свой температурный режим, требует дополнительного элемента, который бы обеспечивал необходимую балансировку. Задача кажется чрезвычайно сложной, но на самом деле она решается установкой достаточно простого по устройству прибора – гидравлического разделителя, который чаще в обиходе именуют «гидрострелкой».

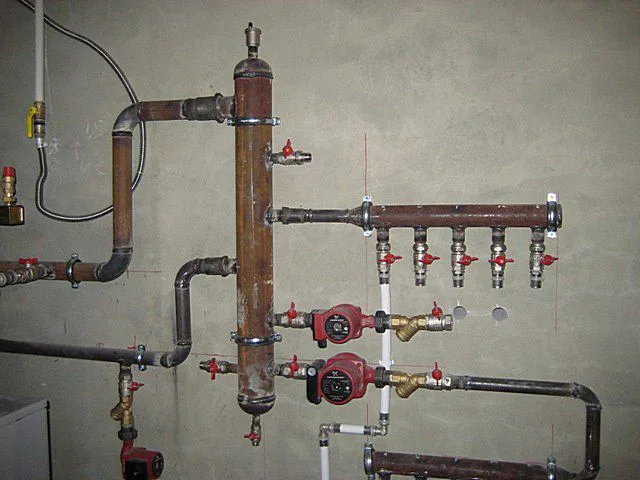

Калькулятор расчета гидрострелки исходя из мощности котла

Калькулятор расчета гидрострелки исходя из мощности котла

Такие устройства можно приобрести в готовом виде – их продают в специализированных магазинах. Опытному сварщику не составит особого труда изготовить его и самостоятельно. Главное – знать, каким параметрам должен отвечать гидравлический разделитель. В этом вопросе поможет калькулятор расчета гидрострелки исходя из мощности котла.

Несколько пояснений по проведению расчетов будут приведены ниже самого калькулятора.

Калькулятор расчета гидрострелки исходя из мощности котла


Укажите запрашиваемые значения и нажмите кнопку "Рассчитать параметры гидрострелки"
Ожидаемая скорость вертикального перемещения теплоносителя в гидрострелке
Максимальная мощность системы отопления, кВт

Укажите режим работы системы отопления - температуру в подаче и в "обратке"
Температура подачи, ºС
Температура "обратки", ºС

Пояснения по проведению расчетов

Гидравлическая стрелка – это дополнительная емкость, как правило – вертикального расположения, чаще всего изготавливаемая из трубы (хотя встречаются и с прямоугольным сечением). В нее в определенном порядке врезаны патрубки, идущие к котлу отопления и к контуру (контурам) теплообмена. По сути, на этом участке происходит разделение «малого» контура котла и протяженных контуров отопления.

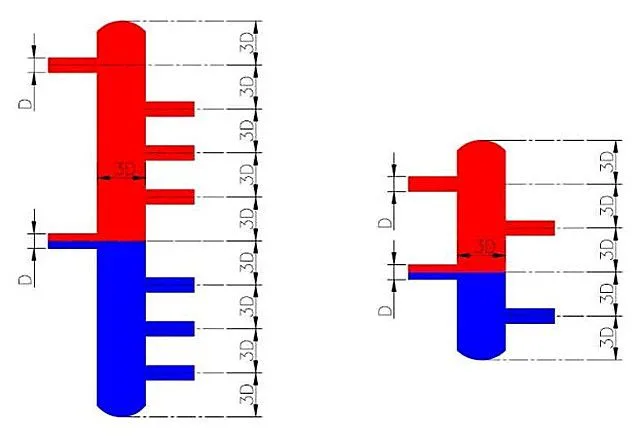

Существуют классические схемы гидравлических разделителей – они показаны на рисунке:

Типовые схемы гидрострелок: справа – простейшая, слева – с патрубками на несколько контуров теплообмена.

Типовые схемы гидрострелок: справа – простейшая, слева – с патрубками на несколько контуров теплообмена.

Очевидно, что основными параметрами будут являться диаметры самого разделителя и патрубков. Остальные параметры – вытекают их типовой схемы.

  • Данный калькулятор берет в основу расчетов мощность котла отопления.

2016-08-07_134844Как определить необходимую мощность котла?

В этом вопросе читателю поможет специальный калькулятор расчета мощности котла отопления, к которому ведет рекомендуемая ссылка.

  • Следующий параметр – скорость вертикального перемещения теплоносителя по гидрострелке. Чем она меньше, тем эффективнее теплоноситель очищается от шлама, от растворенных в нем газов, тем равномернее происходит смешивание горячего и остывшего потоков. Оптимальным считается показатель порядка 0,1 ÷ 0,2 м/с. В калькуляторе можно выбрать нужное значение.
  • И, наконец, важным параметром является планируемый режим работы системы отопления, то есть уровни температуры в трубе подачи из котла в трубе «обратки». Необходимые значения вводятся в калькулятор.

Формулу расчета приводить в данном случае нет смысла – она лежит в основе запрограммированного алгоритма вычисления. Результат покажет оптимальный диаметр самой гидрострелки и врезаемых в нее патрубков. С остальными линейными параметрами уже определиться несложно.

2016-08-07_140501Важность гидрострелки в системе отопления

В этой небольшой публикации приведены лишь некоторые краткие пояснения по проведению расчетов. А подробнее ознакомиться со всеми функциями гидрострелки системы отопления можно и нужно в специальной статье нашего портала.
