Калькулятор расчета нагрузки на пол от обложенной кирпичом металлической печи

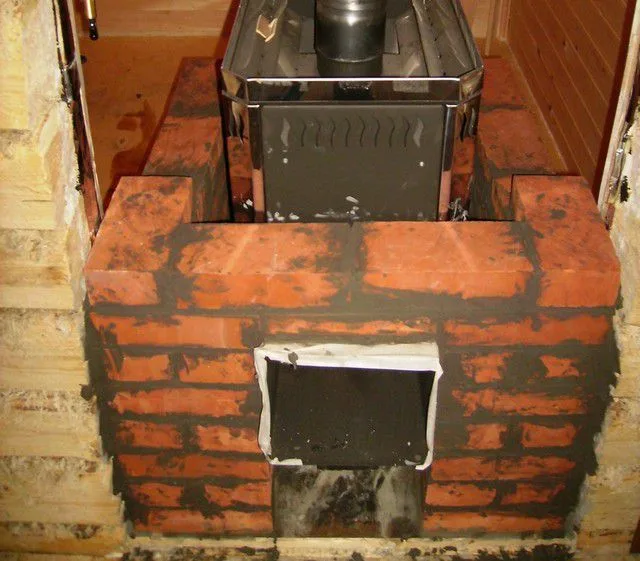

Одним из основных аксессуаров любой бани является печь. Чаще всего в парных устанавливают металлические (чугунные или стальные) печки-каменки – они достаточно компактны, быстро прогреваются, хорошо отдают тепло в помещение. Но мест с тем излучающийся жар от металлической поверхности – слишком «жесткий», после прогорания дровяной закладки металл достаточно быстро остывает (особенно это свойственно стали), а случайное прикосновение к раскаленной стенке чревато серьезным ожогом. Эти обстоятельства очень часто подвигают хозяев к возведению дополнительной кирпичной облицовки вокруг печи.

Калькулятор расчета нагрузки на пол от обложенной кирпичом металлической печи
Калькулятор расчета нагрузки на пол от обложенной кирпичом металлической печи

В отличие от кирпичных печей, металлические часто не требуют фундамента – их можно устанавливать и на прочный деревянный пол, предусмотрев необходимую термоизоляцию его поверхности. Но как быть, если планируется возведение еще и кирпичного «футляра»? Выдержит ли конструкция возрастающую нагрузку, или придется все же проводить трудоемкую подготовительную стадию с заливкой бетонного основания? Ответ на этот вопрос поможет получить калькулятор расчета нагрузки на пол от обложенной кирпичом металлической печи.

Цены на огнеупорный кирпич

огнеупорный кирпич

Ниже будут приведены некоторые пояснения по проведению вычислений.

Калькулятор расчета нагрузки на пол от обложенной кирпичом металлической печи

Перейти к расчётам


Укажите запрашиваемые данные и нажмите «Рассчитать общую нагрузку от облицованной печи»

ПАРАМЕТРЫ МЕТАЛЛИЧЕСКОЙ ПЕЧИ
52
Размеры

Для печей сложной конфигурации указываются максимальные габариты.

Если в высоту печь будет облицовываться не полностью, указывается планируемая высота кладки
Ширина (А) по фронту, м
Высота (В) (или планируемая высота облицовки), м
Глубина (С) , м
ves1
.
Весовые параметры
Собственная масса печи, кг
Верхняя каменная укладка печи kamm
Масса каменного наполнения, кг
Водогрейный бак tuguska-s-bakom-5555
Объем водогрейного бака, л

ПАРАМЕТРЫ КИРПИЧНОЙ КЛАДКИ
Зазор между стенками печи и кирпичной облицовкой zaz
Способ кладки:
Боковые стенки:
Фронтальная и задняя стенки
Сплошные ряды снизу (основание) и сверху (перекрытие)

Пояснения по проведению вычислений

Если затевается обкладка кирпичом печи, стоящей на деревянном полу, в любом случае начать необходимо в ревизии основания. Проверяется состояние досок настила (их толщина должна быть не менее 35÷40 мм) и несущих деталей – балок или лаг. Все элементы конструкции должны быть прочными, не тронутыми разложением, стоять абсолютно стабильно, без люфта. При необходимости – стоит провести ремонт или даже замену отдельных деталей. Есть смысл сразу замерить  сечение и длину лаг (между точками опоры) – оно потребуется для последующих вычислений.

Внесение данных в поля калькулятора:

  • Размеры печи – в метрах. Если печь имеет сложную конфигурацию, то принимаются максимальные габариты изделия. При внесении высоты следует иметь в виду, что это часто бывает не размер самой печки, а высота планируемых кирпичных «экранов».
  • Масса печи – в килограммах. Для заводских моделей этот параметр указан в паспорте, для самодельных – придется измерить самостоятельно.
  • Если печь оснащена каменкой, то необходимо учесть и массу каменного заполнения.
  • Аналогично и с водогрейным баком – при его наличии учитывается масса вмещающейся в него воды.
  • Кирпичные стенки никогда не укладываются вплотную к самой печи – обязательно оставляется воздушный зазор. Это несколько увеличивает и занимаемую прибором площадь, и размеры стенок облицовки.
  • От способа кладки зависит количество необходимого кирпича и, соответственно, общая масса конструкции. Предпочтительнее видится кладка в полкирпича – она проще в возведении, эффективнее в теплоотдаче и намного надежнее.
  • Нередко отопительный прибор обкладывается кирпичом не всплошную, а только по некоторым сторонам. Аналогично, может выкладываться сплошные ряды сверху и снизу, или же обходятся без них. Все эти варианты учтены в программе расчета.

Результат будет получен в килограммах на квадратный метр. Это значение дает возможность войти в таблицу, чтобы оценить несущую способность деревянного пола.

Допустимые значения нагрузки на деревянный пол (в кг/м²).

Размер пиломатериала в сечении Пролет балки или лаги - расстояние между соседними точками опоры
2 м 2,5 м 3 м 3,5 м 4 м 4,5 м 5 м 5,5 м 6 м
ДОСКА
- 100×50 мм733587489419367326293267244
- 150×50 мм165013201100943825733660600500
- 200×50 мм29332347195616761467130411731067978
БРУС
- 200×100 мм28674693391133522933260773321331956
- 200×200 мм1173393877822670558675215469342673911
КРУГЛЯК
- Ø 200 мм691255294608394934563072276525132304
- Ø 220 мм919973596133525746004089368033453066
Синий цвет - допустимые нагрузки с необходимым запасом прочности
Зеленый цвет - предельно допустимые значения нагрузки.
Красный цвет - недопустимые значения

Если полученное в результате расчетов значение нагрузки попало в «синюю зону» или меньше этих значений, то можно приступать к установке печи и кладке кирпичного экрана (после монтажа термоизоляционного слоя) непосредственно на деревянное основание. В противном случае – или усиливать конструкцию пола, или заниматься обустройством дополнительного фундамента.

2016-10-16_115819Как самостоятельно обложить банную печь кирпичом?

Задача – вполне выполнимая, но потребуется точное соблюдение технологических рекомендаций, следование советам опытных мастеров. Полезная информация по этим вопросам приводится в статье нашего портала, посвященной обкладке металлической печи кирпичом своими руками.
