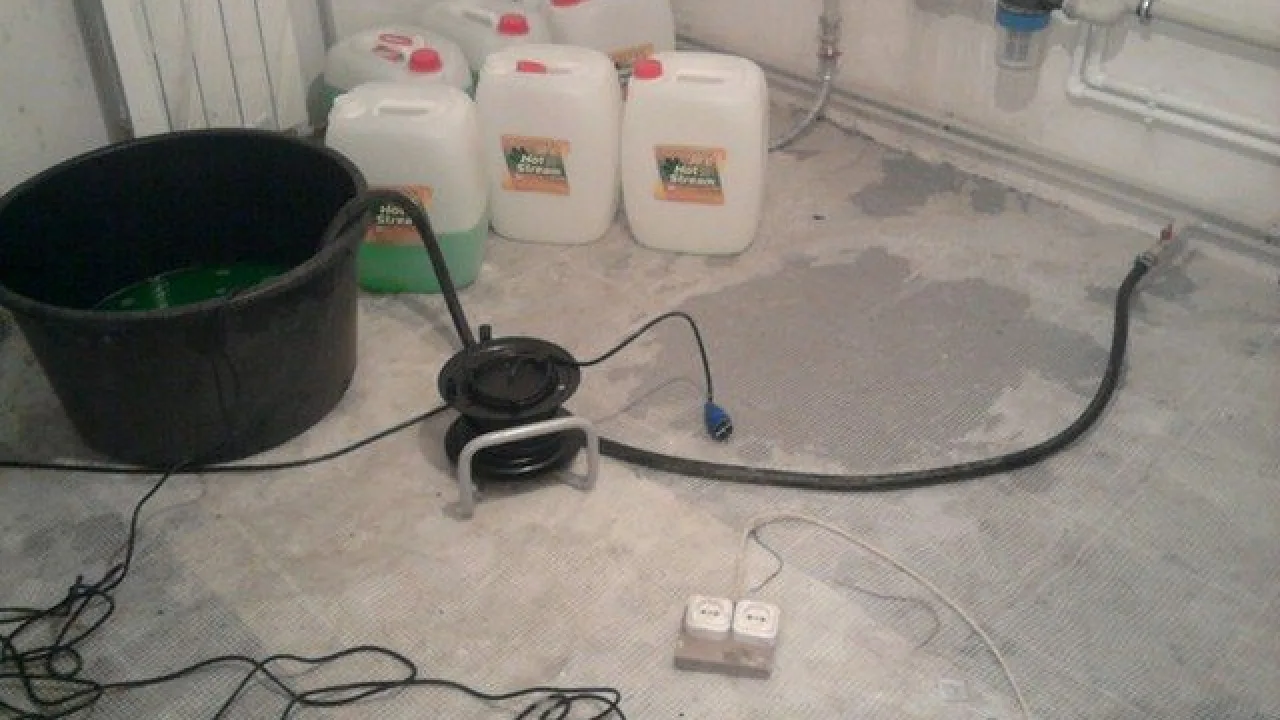

Иногда у владельцев домов или квартир, в которых установлено автономное водяное отопление, возникает потребность точно определить общий объем системы. Чаще всего это связано с необходимостью проведения тех или иных профилактических и регламентных работ, в ходе которых придется полностью опорожнить систему, а затем – заполнить ее новым теплоносителем. При использовании обычной воды это, возможно, не столь актуально (хотя и ее желательно правильно подготовить к такой «миссии»), но когда приобретается специальный теплоноситель, который может стоить недешево, для планирования покупки без знания объема не обойтись.

Калькулятор расчета общего объёма системы отопления

Калькулятор расчета общего объёма системы отопления

Информация об объеме системы отопления бывает необходима и для других нужд. Так, например, это значение в обязательном порядке потребуется для правильного подбора расширительного бака. Некоторые расчеты, проводимые при модернизации системы и замене того или иного оборудования, также могут потребовать эту величину для подстановки в теплотехнические формулы. Одним словом, знать такой параметр – никогда не будет лишним. А определиться с ним поможет расположенный ниже калькулятор расчета общего объёма системы отопления.

В ходе расчета могут возникнуть неясности – на этот случай ниже калькулятора размещены необходимые пояснения.

Калькулятор расчета общего объёма системы отопления


Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ ОБЪЕМ ТЕПЛОНОСИТЕЛЯ»
risunok1
.

КОТЁЛ
Объем теплообменника котла , литров (паспортная величина)
risunok3
.

РАСШИРИТЕЛЬНЫЙ БАК
Объем расширительного бака, литров
risunok4
.

ПРИБОРЫ ИЛИ СИСТЕМЫ ТЕПЛООБМЕНА
razb
.

Разборные, секционные радиаторы
Тип радиатора:
Общее количество секций
neraz
.

Неразборные радиаторы и конвекторы
Объем прибора по паспорту
Количество приборов
Теплый пол 45897
ennr
.

ТРУБЫ КОНТУРА ОТОПЛЕНИЯ (подача + обратка)
Стальные трубы ВГП
Армированные полипропиленовые трубы
Металлопластиковые трубы
dopy
.

ДОПОЛНИТЕЛЬНЫЕ ПРИБОРЫ И УСТРОЙСТВА СИСТЕМЫ ОТОПЛЕНИЯ (теплоаккумулятор, гидрострелка, коллектор, теплобоменник и другие)
Наличие дополнительных приборов и устройств:

Пояснения по проведению расчетов

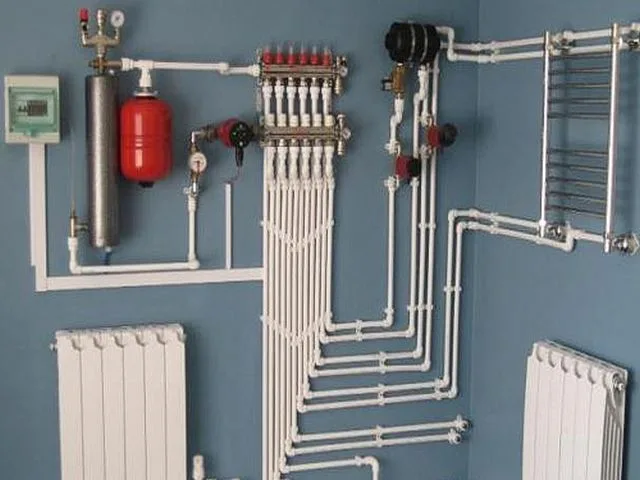

Итак, если нет никакой возможности промерить объем системы отопления экспериментальным путём (например, аккуратно заполняя ее из водопровода, с засечкой показаний счетчика расхода воды), то придётся провести математические вычисления. Сводятся они к тому, что проводится суммирование объемов всех установленных в системе приборов и трубных контуров. Часть значений – должна быть уже известна, остальные можно рассчитать, используя геометрические формулы объема.

  • Объем теплообменника котла – это значение всегда есть в технической документации любой модели.
  • Объём расширительного бака. Он тоже должен быть известен владельцам. То, что любой бак никогда не должен быть заполнен доверха, учтено в программе калькулятора.

Кстати, иногда требуется решить и несколько другую задачу – узнать объём системы без расширительной емкости, именно для правильного ее подбора. В этом случае на слайдере «объем расширительного бака» необходимо поставить значение «0», и полученное итоговое значение и станет исходным пунктом для выбора оптимальной модели.

22_21Как проводится расчет расширительного бака?

Это – обязательный элемент системы отопления, который должен в полной мере соответствовать ее параметрам. Как провести расчет необходимого объема мембранного расширительного бака – читайте в публикации, посвящённой созданию системы отопления закрытого типа.

  • Следующая позиция – это объем установленных приборов теплообмена. Для разборных батарей можно указать количество секций и их тип – объем наиболее распространенных радиаторов уже внесен в программу расчета. Если радиаторы или конвекторы неразборные, то указывается их емкость по паспорту и, соответсвенно, количество приборов.

Если в доме смонтированы теплые полы, то расчет будет произведен по суммарной длине контуров и типу использованных для этого труб. В базу данных программы заложены необходимые параметры для контуров из металлопластиковых труб и для неармированных РЕХ — из сшитого полиэтилена.

  • Значительная часть общего объёма системы отопления всегда приходится на контуры – трубы подачи и «обратки». Характерно, что при монтаже нередко используются из различные типы, причем не только по внешнему диаметру, но и по материалу изготовления. А так как у разных типов могут существенно отличаться внутренние диаметры (из-за отличающейся толщины стенок при равенстве внешних диаметров), то это сказывается и на объемах.

В алгоритме расчета это учтено. Необходимо только заранее промерить длину участков каждого из типа труб, а потом указать их в соответствующих полях ввода данных калькулятора. Например, в системе использованы стальные трубы ВГП. Отмечаем в калькуляторе, что да, они имеются – и появляется группа слайдеров, в которых останется только ввести длину участков для каждого их существующих стандартных диаметров. Если какого-то диаметра в системе нет, то оставляется значение длины по умолчанию, то есть «0».

Точно так же организован ввод данных и подсчет объёма и для других типов – металлопластиковых и армированных полипропиленовых труб.

  • В системе отопления могут быть смонтированы и другие приборы, вмещающие определенный объем теплоносителя – это коллекторы заводского изготовления, буферные емкости (теплоаккумуляторы), бойлеры, гидравлические разделители. Если подобное оборудование есть, то достаточно выбрать соответствующий пункт в калькуляторе, чтобы появилось дополнительное окно ввода паспортного значения объёма прибора (одного, или сразу нескольких – суммарно).

Итоговое значение калькулятор покажет в литрах.
