Ливневая канализация – одна из важнейших систем оборудования жилого участка, о которой, к сожалению, многие хозяева просто забывают или же относятся к ней слишком легкомысленно. И совершенно напрасно – надежды на то, что дождевая или талая вода уйдет сама собой, нередко приводят к постепенному заболачиванию территории, к разрушению или провалам уложенных дорожек и площадок, к размыванию и эрозии конструкций фундаментов возведённых построек, переувлажнению их стен и другим негативным последствиям.

Калькулятор расчета объема ливневых стоков

Калькулятор расчета объема ливневых стоков

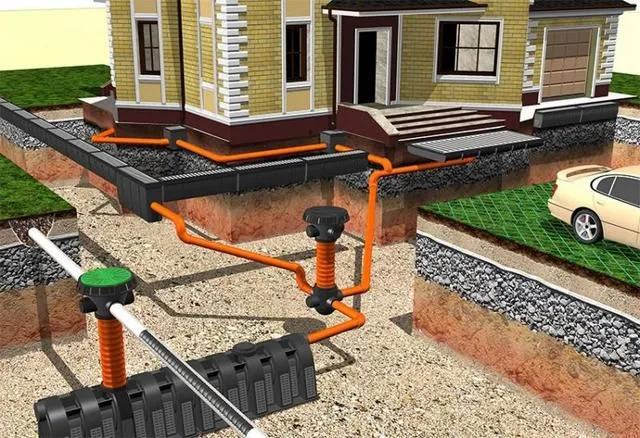

Ливневая канализация включает немало различных элементов, отвечающих за конкретный участок сбора воды, за несколько таких участков или за всю систему в целом – это дождеприемники, трубы, колодцы, коллекторы. Чтобы они были в состоянии справиться со своей задачей, их параметры должны соответствовать предполагаемым объемам воды. И при проведении планирования системы может оказаться полезным калькулятор расчета объема ливневых стоков, предлагаемый вниманию читателя.

Ниже, под калькулятором, будет дано краткое пояснение по принципу его работы.

Калькулятор расчета объема ливневых стоков


Введите запрашиваемые данные и нажмите кнопку "Рассчитать объем собираемой воды"

Определите по карте-схеме коэффициент (q20) интенсивности осадков для вашего региона.
Эта величина будет единой для всех точек расчета.
q20
Площадь участка сбора воды, м²
Тип покрытия

Пояснения по проведению расчетов

Итак, для планирования каждого отдельного участка ливневой канализации необходимо знать, какой объем воды может на него выпасть. Далее, отдельные участки через дождеприемники и трубы связываются с колодцами, обслуживающими уже несколько таких зон — и так далее, до «вершины иерархии», то есть ливневого коллектора или главного накопительного колодца. Естественно, при этом показатели отдельных участков или групп суммируются. Но в основе расчета, так или иначе, лежит каждый отдельный участок сбора.

Объем воды, подлежащий сбору с отдельно взятого участка, можно выразить упрощенной формулой:

Qсб= q20 × F× ϒ

Qсб — общий объем сбора ливневой воды с участка.

q20 - табличный коэффициент, показывающий среднестатистическую интенсивность осадков в данном регионе, в зависимости от климатических условий. Подобными величинами обязательно оперируют все местные строительные, проектировочные, метеорологические организации – узнать его несложно. Другой вариант – воспользоваться картой схемой, расположенной ниже. Этот показатель выражается в литрах в секунду на гектар.

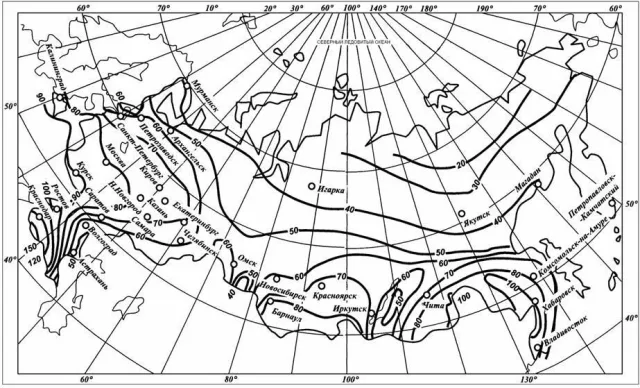

Карта-схема для определения коэффициента интенсивности осадков q20

Карта-схема для определения коэффициента интенсивности осадков q20

F — площадь участка сбора воды, выраженная в гектарах. Площадь принимается в плане, то есть если, например, расчёт ведется для скатной кровли, то считается только ее горизонтальная проекция.

Для удобства расчетов в калькуляторе предусмотрен ввод значений в квадратных метрах – пересчет на гектары программа проведет самостоятельно.

ϒ — коэффициент, учитывающий то, что определенная часть воды может впитаться в покрытие. Это табличная величина, значения которой для покрытий, характерных для частного строительства, уже внесены в калькулятор.

Для большего удобства пользователя результат будет представлен в трех величинах: литры в секунду, литры в минуту и кубометры в час.

2016-08-04_111519Устройство ливневой канализации

Проектирование ливневки – это довольно непростая задача, и определением объемов стоков не заканчивается. Подробнее об устройстве и порядке создания ливневой канализации – в соответствующей статье нашего портала.
