Как правильно утеплить лоджию изнутри


Как правильно утеплить лоджию изнутри

Наличие лоджии дает владельцу городской квартиры массу значимых преимуществ. И главное из них – это имеющаяся возможность расширить свои владения за счет дополнительных квадратных метров. Правда, для этого необходимо будет поработать – но зато в любом случае достигается немалый выигрыш, особенно с учетом того, сколько стоит один «квадрат» полезной площади в наше время.

Как правильно утеплить лоджию изнутри

Как правильно утеплить лоджию изнутри

Однако, чтобы преобразовать лоджию в действительно полноценное помещение, или даже рассматривать перспективу ее объединения с комнатой, необходимо обеспечить высокоэффективную термоизоляцию. Но и в этом случае хозяевам проще, нежели тем, у кого в распоряжении не лоджия, а балкон – гораздо меньше ограничений на возможности использования различных строительно-отделочных материалов, да и степень внешнего воздействия на такую пристройку – не столь выражена за счет особенностей ее конструкции. Давайте рассмотрим варианты, как правильно утеплить лоджию изнутри, не прибегая к значительным тратам и стараясь обойтись собственными силами.

В чем особенности утепления лоджии

Балкон и лоджия, хотя и имеют немало сходных черт, все же отличаются конструкцией, и это, по сути, предопределяет возможную разницу в подходах к их преобразованию в полноценное полезное помещение.

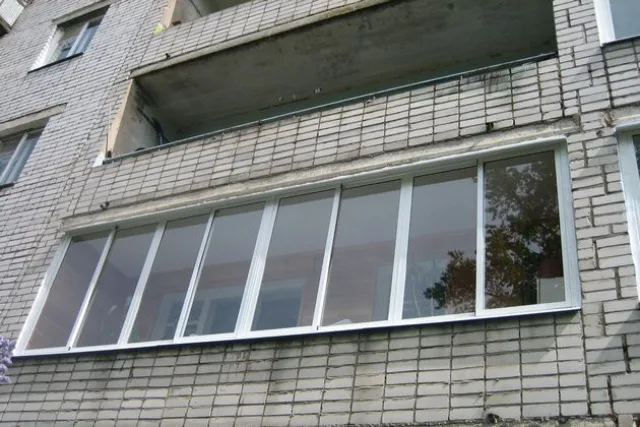

Очень часто торцевые стенки лоджий соседствуют с отапливаемыми помещениями, и обеспечить их эффективную термоизоляцию – значительно проще.

Очень часто торцевые стенки лоджий соседствуют с отапливаемыми помещениями, и обеспечить их эффективную термоизоляцию – значительно проще.

  • Если балкон практически всегда располагается на плите, выступающей за пределы здания, то есть с трех сторон, а нередкое еще и сверху-снизу «продуваем всеми ветрами», то у классической лоджии наружу открыта только одна сторона, а сама она как бы «прячется» в нише фасада. Торцевые стенки лоджии могут соседствовать с отапливаемыми помещениями, с такими же лоджиями, и лишь в редких случаях, в угловых квартирах – с холодной капитальной стеной. Примерно так же обстоит с потолком и полом этого помещения – если сверху и снизу расположены застекленные и утепленные лоджии, то влияние «забортных» погодных условий будет значительно меньше.
  • Плита лоджии опирается с трех сторон на надёжные капитальные стены, то есть нет риска ее деформации и провисания от излишней нагрузки. Это дает возможность применить при ремонте, утеплении и отделке пола практически все известные технологии, допустимые для многоэтажек. Поверхность можно выровнять стяжкой, разместив при этом, например, в ее толще кабельный подогрев поверхности.
  • Многие лоджии имеют по проекту капитальный парапет, железобетонный или выложенный из кирпича или блоков. Но даже если ограждение представляет собой легкую конструкцию, состоящую из сваренной решетки или тонкой перегородки, то ничто не помешает самостоятельно выложить на необходимую высоту стенку из газосиликатных блоков.

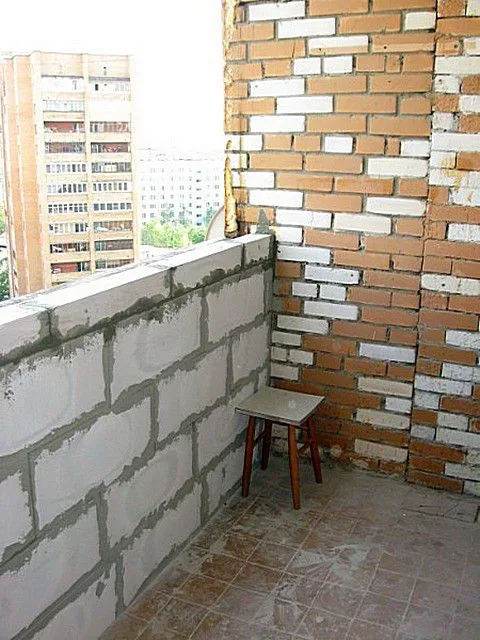

Конструкция лоджии не накладывает серьезных ограничений на возведение капитального парапета из кирпича или газосиликатных блоков

Конструкция лоджии не накладывает серьезных ограничений на возведение капитального парапета из кирпича или газосиликатных блоков

Такой парапет не только уже сам по себе обеспечивает определённую степень термоизоляции помещения, но и становится отличной основой для монтажа рам остекления лоджии.

  • Благодаря особенностям своей конструкции, лоджии, как правило, бывают шире и вместительнее балконов. А наряду с тем, что им, в силу тех же причин, не требуется столь значимого утеплительного слоя, получается очень существенный выигрыш в полезной площади. И рыночная стоимость квартир, оснащенных лоджиями, обычно ощутимо выше, чем равных им по площади квартир, имеющих балконы.

При утеплении лоджии вполне можно использовать все те технологические приемы, которые поменяются при термоизоляции балконов, но выполнять их, как правило, уже значительно проще. На страницах нашего портала – достаточно информации о методиках утепления балконов – в частности, хорошо показана последовательность термоизоляционных работ с использованием плит пенополистирола.

2016-07-16_142743Как утеплить балкон самостоятельно?

Существует немало приемлемых методик создания на балконе требуемого уровня термоизоляции. Подробнее об этом рассказано в публикации «Утепление балкона своими руками». Кроме того, наверняка полезными станут советы, изложенные в статьях, посвящённых отдельно полам на балконах и потолкам на балконах, в которых вопросам утепления уделено ключевое внимание.

Чтобы не повторяться, в данной публикации будет подробно рассмотрена инструкция по утеплению лоджии минеральной ватой. А затем – хорошо подходящий именно для лоджии способ термоизоляции пола с его одновременным выравниванием и поднятием на требуемую высоту по технологии сухой стяжки.

Какое утепление потребуется для лоджии?

Общие понятия об утеплении лоджии

Если на лоджии задумывается создание полноценного помещения или даже ее объединение с комнатой (кухней), то и требования к термоизоляции поверхностей должны в полной мере соответствовать установленным для жилых помещений параметрам. Суть сводится к тому, что суммарное термическое сопротивление ограждения или перекрытия не может быть меньше установленного СНиП нормированного показателя, рассчитанного для данного региона, в зависимости от особенностей климата. Это очень наглядно показано на размещенной ниже карте-схеме:

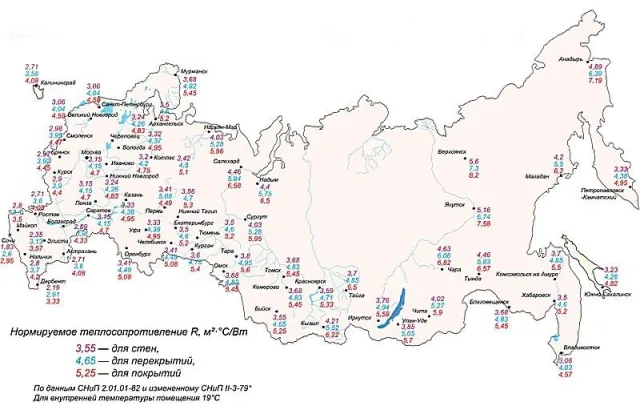

По этой карте-схеме несложно определить нормативное значение термического сопротивления для своего региона (фиолетовое – для стен, синее – для перекрытий)

По этой карте-схеме несложно определить нормативное значение термического сопротивления для своего региона (фиолетовое – для стен, синее – для перекрытий)

Но именно у лоджии, в отличие от балкона, не все стены, перегородки и перекрытия одинаковы. И степень необходимой их термоизолированности лежит в зависимости еще и от «соседства», то есть от того, что расположено с другой стороны. Можно пояснить на примере:

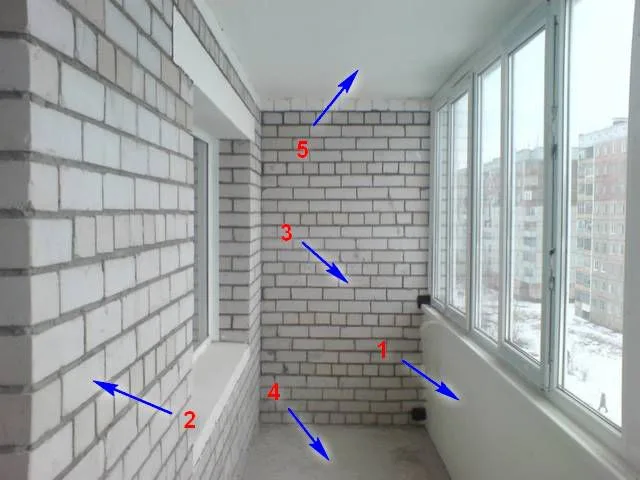

Различные поверхности лоджии требуют и дифференцированного подхода к их утеплению

Различные поверхности лоджии требуют и дифференцированного подхода к их утеплению

1 – парапет лоджии всегда граничит с открытым пространством улицы, то есть требования к термоизоляции здесь действуют в полную силу.

2 – противоположная капитальная стена, отделяющая лоджию от жилого помещения квартиры. Как правило, ее термоизоляционные качества уже предусмотрены проектом самого здания, из того расчета, что лоджия открыта. Стало быть, в дополнительном утеплении эта стена чаще всего не нуждается, и ее просто отделывают в общем «ансамбле» с другими поверхностями помещения.

3 – торцевые стены. Здесь возможны несколько вариантов.

- В некоторых лоджиях такая стена является общей с отапливаемым помещением (комнатой или кухней). Утепление потребуется, так как сама стена является проводником холода, но его толщина будет уже значительно меньше.

- По соседству может располагаться другая лоджия, и в этом случае все зависит, в каком она состоянии. Если она открытая, и хозяева не собираются предпринимать никаких шагов к ее утеплению, то стенку стоит рассматривать, как внешнюю, со всеми вытекающими последствиями. Точно так же стоит рассматривать и торцевую стенку на угловых лоджиях, соседствующих с улицей.

- Если соседняя лоджия застеклена и утеплена, то слой термоизоляции может быть уменьшен.

4 и 5 – пол и потолок лоджии. Необходимость и объем термоизоляции можно рассматривать по аналогичному подходу – в зависимости от «соседства». Возможные случаи, в принципе, схожи с рассмотренными для торцевых стен. Правда, суммарное значение термического сопротивления для перекрытий обычно существенно выше, чем для стен.

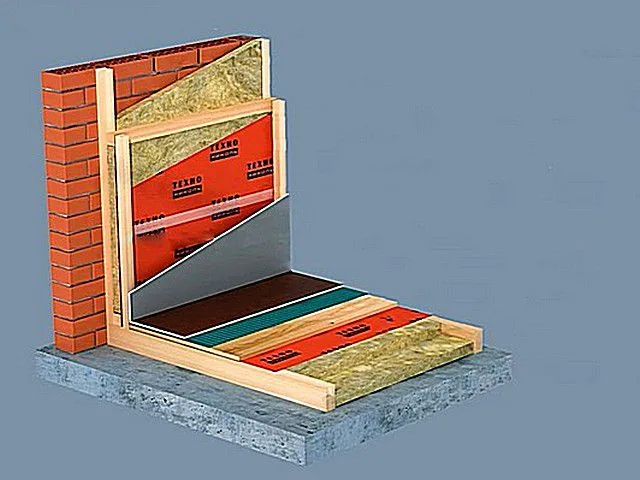

Слой утепления должен, в комплексе с другими материалами стены или перекрытия, обеспечить требуемое значение сопротивления теплопередаче.

Слой утепления должен, в комплексе с другими материалами стены или перекрытия, обеспечить требуемое значение сопротивления теплопередаче.

Итак, весь принцип термоизоляции состоит в том, чтобы создать такую многослойную конструкцию, чтобы ее суммарное термическое сопротивление соответствовало установленным нормативным параметрам. А оно складывается, естественно, из термоизоляционных показателей каждого из слоев – самой стены (перекрытия), одного или нескольких прослоек утепления, внутренней и внешней отделки. Основная задача – за счет утеплителей, то есть материалов с выражено низкой теплопроводностью, обеспечить то «восполнение дефицита» общего сопротивления, которое требуется для достижения требуемого значения.

Базовой формулой можно считать следующую:

Rn = Нn / λn

в которой:

Rn – величина сопротивления теплопередаче (м²×°С/Вт) для каждого отдельно взятого слоя стены или перекрытия.

Нn – толщина этого слоя (в метрах);

λn – табличная величина коэффициента теплопроводности для материала, из которого изготовлен этот слой (Вт/м×°С).

Оперируя этим соотношением, несложно вычислить требуемую толщину утеплителя, если известны все остальные параметры.

Чтобы облегчить читателю задачу, ниже размещен удобный калькулятор, который позволит быстро и с достаточной степенью точности определить толщину термоизоляции для каждой из поверхностей утепляемой лоджии. В нем также учтены особенности «соседства», о которых говорилось выше.

Калькулятор расчета толщины термоизоляции стен, потолка и пола лоджии

Прежде чем переходить непосредственно к расчету, уместным будет ознакомиться еще с одним замечанием.

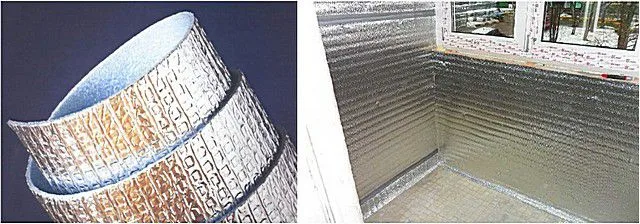

Применение пенофола для утепления лоджии резко поднимает эффективность всей создаваемой термоизоляционной системы

Применение пенофола для утепления лоджии резко поднимает эффективность всей создаваемой термоизоляционной системы

При утеплении балконов и лоджий очень часто используется дополнительный термоизоляционный материал – фольгированный пенополиэтилен. Им закрывают все утепленные поверхности, добиваясь при этом сразу трех эффектов:

- Материал сам по себе является хорошим термоизолятором, и, можно сказать, участвует в создании суммарного сопротивления теплопередаче.

- Пенополиэтилен, тем более – фольгированный, становиться отличной преградой от проникновения к утепляемой конструкции водяного пара, а, между тем, пароизоляция является обязательным условием при утеплении помещений изнутри.

- Наконец, отражающий фольгированный слой, направленный в сторону помещения лоджии, создает «явление термоса», и эффективность термоизоляции резко возрастает. А это, в свою очередь, позволяет применить более тонкие слои утеплительных материалов, что чрезвычайно важно в ограниченном пространстве лоджии.

В калькуляторе предусмотрена возможность провести расчет как с использованием фольгированного утеплителя (пенофола) различной толщины, так и без него. Получается очень наглядная картина, а выводы пусть каждый хозяин делает самостоятельно.


Введите или укажите запрашиваемые параметры и нажмите кнопку "Рассчитать толщину утепления"
Планируемый утеплительный материал
Определите по карте-схеме и укажите значение требуемого сопротивления теплопередаче (для стен или для перекрытий)

Укажите параметры утепляемой конструкции (стены, перекрытия)

Если капитальной конструкции нет (например, утепляется решетчатое ограждение лоджии), оставьте толщину по умолчанию - "0"
Особенности расположения утепляемой конструкции
толщина огражающей конструкции (перекрытия), мм
Материал ограждающей конструкции (перекрытия)

Дополнительный слой, если есть
(например, листы фанеры или ГВЛ на пол или на стены для последующей укладки финишного покрытия или отделки)
Материал дополнительного слоя
Толщина дополнительного слоя, мм

Дополнительный слой - планируемая внутренняя отделка утепляемой конструкции
Укажите материал внутренней отделки
Толщина слоя отделки, мм
Планируется ли использование пенофола?
Толщина пенофола, мм

Как утеплить лоджию минеральной ватой?

Перейдем непосредственно к процессам утепления лоджии.

Предварительные этапы – ревизия и ремонт подлежащих термоизоляции поверхностей, их надежная гидроизоляция – все это проводится точно так же, как и при утеплении балкона – смотри рекомендуемые выше ссылки. В данном случае будем исходить из того, что поверхности готовы, расчеты произведены, остекление лоджии выполнено по всем правилам.

2016-07-16_180457Остекление лоджии или балкона – особый этап в их благоустройстве

Никогда в этом помещении не добиться требуемого микроклимата, если не будут установлены качественные рамы. Остеклить балкон самостоятельно – чрезвычайно сложная и опасная задача, и хотя на нашем портале приводится инструкция по выполнению подобной операции, лучше пригласить для этого специалистов.

В качестве утеплителя будет использоваться базальтовая минеральная вата. Она несколько дороже стекловолоконного аналога, но превосходит его практически по всем эксплуатационным параметрам.

ИллюстрацияКраткое описание выполняемой операции
лк1Лоджия подготовлена к утеплению.
Сложен парапет из газосиликатных блоков.
Проведена необходимая гидроизоляция всех поверхностей.
Установлено качественное остекление – металлопластиковые рамы со стеклопакетами.
Все щели, технологические зазоры плотно заполнены монтажной пеной.
Можно переходить к монтажу каркаса под утеплительный материал – минеральную вату.
лк2Готовятся бруски — направляющие каркасной конструкции.
Их толщину обычно выбирают с расчетом, чтобы она соответствовала толщине утеплительных плит. В данном случае – это 50×50 мм.

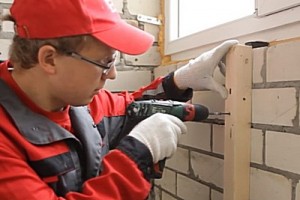

лк3Бруски крепятся к поверхности парапета с помощью дюбелей – намечаются и высверливаются отверстия, вставляются дюбель-пробки, вкручиваются саморезы.
Может использоваться и иной крепеж, например, дюбель-гвозди – все зависит от материала изготовления утепляемой конструкции.

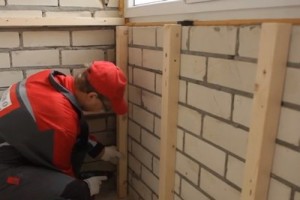

лк4Бруски следует не наживлять, а именно надежно закреплять, неподвижно зафиксировать на стене, так как на них впоследствии ляжет вся нагрузка и от утеплительного материала, и от декоративной обшивки стены.

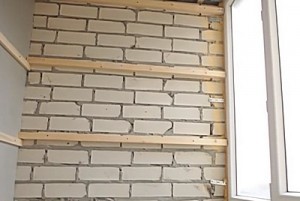

лк5Подобная обрешетка крепится и на торцевых стенах лоджии.
В данном случае она размещена горизонтально, но эта ориентация может быть и иной – все зависит от количества слоев утеплительного материала и планируемого направления панелей декоративной обшивки лоджии.
Обратите внимание – на стене, отделяющей лоджию от помещения, тоже смонтирована обрешетка, но только она выполнена из тонких реек, 20×40 мм. Укладки утеплителя на этой поверхности не предполагается, и обрешетка будет служить исключительно в качестве основания для обшивки стены вагонкой.

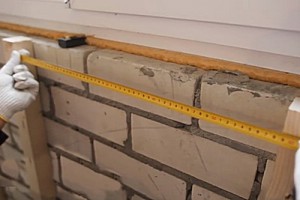

лк6При установке направляющих обрешетки на утепляемых стенах, необходимо придерживаться такого шага, чтобы утеплительные плиты очень плотно встали между брусками.
Большинство минераловатных утеплителей имеет стандартную ширину блока в 600 мм. Значит, оптимальным расстоянием между брусками «в свету» станет примерно 570 ÷ 580 мм.
лк7При монтаже направляющих необходимо контролировать вертикальность задаваемой ими плоскости – это впоследствии отразится на аккуратности декоративной обшивки лоджии.
Подобное требование распространяется на все утепляемые стены.

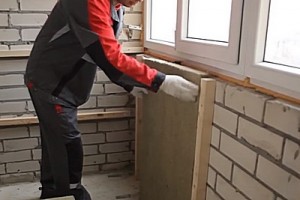

лк8По готовности обрешетки, можно переходить к укладке утеплительного материала.
Блоки минеральной базальтовой ваты за счет своей выраженной упругости можно слегка поджать с торцов и плотно уложить между брусьями – они расправятся и не оставят никаких щелей.
Некоторые разновидности базальтовой ваты известных брендов, например, «ROCKWOOL BATTS SCANDIK», имеют специальную конструкцию - по технологии «флекси»: один из краев выполнен подпружиненным, что обеспечивает максимально плотное прилегание блока к направляющим обрешетки.

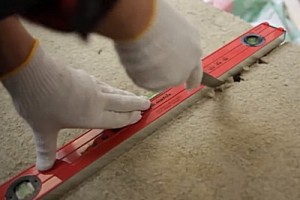

лк9Если есть необходимость, блоки минваты режутся в нужный размер – это несложно сделать по линейке обычным строительным ножом.
При раскрое так же учитывается, что размер получаемого блока должен быть на 20÷30 мм больше, чем ширина просвета между брусьями обрешетки.
Таким образом заполняются все «ячейки» обрешетки на парапете и на торцевых стенах.
Параллельно можно вести и утепление потолка, но там придется дополнительно обеспечить фиксацию минеральной ваты между направляющими. Это можно выполнить, например, натягиваемой зигзагообразно между направляющими леской.

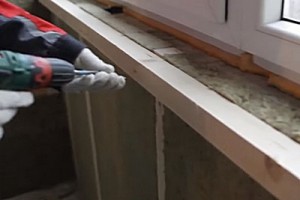

лк10В данном случае расчеты показали, что для утепления парапета требуется два слоя минеральной ваты.
Поэтому, после укладки первого, к вертикальным стойкам обрешетки прикручиваются горизонтальные направляющие. Они одновременно еще и прижмут уложенные блоки утеплителя.

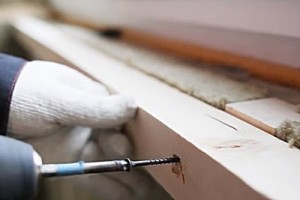

лк11Крепить второй ряд можно обычными саморезами.
лк12Чтобы свести к минимуму отходы минеральной ваты и обеспечить качественную термоизоляцию, при монтаже второго яруса обрешетки также стараются придерживаться выбранного шага установки, если это возможно.

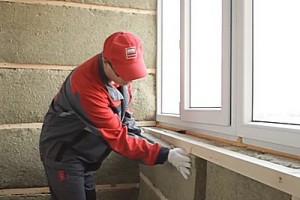

лк13.1Далее, производится укладка второго слоя минеральной ваты.
В этом случае блоки утеплителя придется стыковать между собой – там тоже должна обеспечиваться максимальная плотность укладки, без оставления малейших щелей. После такой укладки «мостиков холода» почти не останется.
Обратите внимание – на торцевой стене укладка была выполнена в один слой, и там большего, по расчетам, не потребовалось. Второй ярус обрешётки на стенах не монтировался.

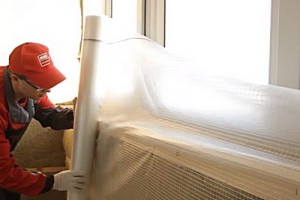

лк13Следующий важнейший этап утепления лоджии – это создание надежного барьера от проникновения пара.
Концентрация водяных паров в теплом обитаемом помещении всегда выше, чем на улице, и они ищут выход, проникая через материалы отделки. Если не создать барьер, влагой начнет напитываться утеплитель, теряя свои качества (особо это актуально именно для волокнистых материалов). Кроме того, могут появиться участки сырости в области «точки росы», то есть практически в районе прилегания утеплителя к стенам или перекрытиям. Все это чревато появлением неприятного запаха и началом распространения плесени.
Как уже говорилось, в качестве пароизоляции очень часто используют фольгированный пенополиэтилен, располагая его отражающей поверхностью внутрь помещения лоджии.
Ну а в данном примере было решено применить специальную армированную пароизоляционную пленку.
Рулон разматывается по всей длине утепляемой поверхности. При укладке стараются допустить как можно меньше стыков отдельных полотен.

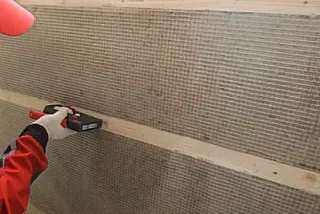

лк14К направляющим обрешетки пленка крепится скобками с помощью обычного строительного степлера.

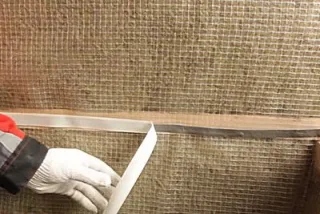

лк15Если необходимо обеспечить сопряжение двух полотен, то их взаимный перехлест должен составлять не менее 100 мм.
Его можно проклеить сверху скотчем.
Другой вариант – на нижнее полотно по линии перехлеста приклеивается двухсторонний скотч. Затем аккуратно снимается защитная подложка, и опускается верхнее полотно. После плотного прижатия по всей линии, обеспечится надёжная герметизация соединения.

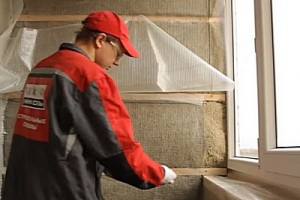

лк16Аналогичные работы выполняются на всех утепляемых поверхностях.
Слой утеплителя должен быть полностью закрыт по всей площади стен и потолка.

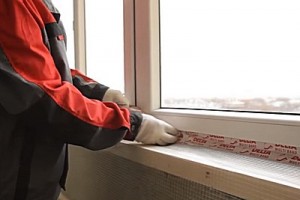

лк17Еще один важный момент – нельзя забывать о краях пароизоляционного барьера.
В рассматриваемом примере плёнка заведена аж до рам остекления, и по этой линии приклеена качественным водостойким скотчем, чтобы получилось абсолютно герметичное примыкание.
В дальнейшем на это место ляжет подоконник, который скроет герметизацию.

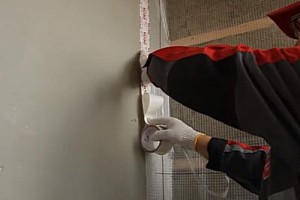

лк18В местах прилегания утепляемых поверхностей к не утепляемым также проводится герметизация.
Пленка заводится на не утепляемую стенку и проклеивается по все длине.

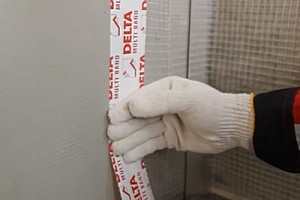

лк19Скотч должен наклеиться максимально ровно и плотно, без замятий и пузырей.
В дальнейшем это линия герметизации также будет скрыта декоративной отделкой.

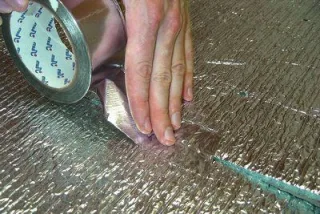

лк20.1Если используется пенофол, то будут небольшие особенности.
Так, полотна имеют определенную толщину, и их внахлест уложить не удастся. Поэтому пенофол настилают встык, стараясь добиться минимального просвета между фрагментами, а затем по этой линии проводят герметизацию с помощью фольгированного скотча.
В остальном же – все так же: должна быть полностью закрыта вся утепляемая поверхность с герметизацией по границам.

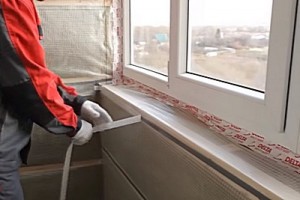

лк20Между слоем пароизоляционного барьера и отделкой обязательно следует оставить просвет, чтобы сконденсировавшаяся влага имела возможность испаряться.
Поэтому крепление облицовки будет проводиться не на каркас непосредственно, а на рейки контробрешетки.

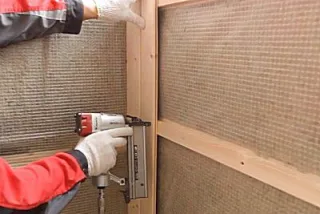

А для того чтобы при монтаже реек проколы от саморезов не стали путем проникновения влаги в утеплитель, рекомендуется по линии их установки приклеить полосы двухстороннего скотча.

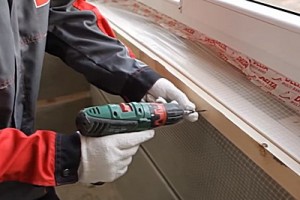

лк21Для контробрешетки достаточно реек толщиной 20 мм, например, 50×20 или 40×20.

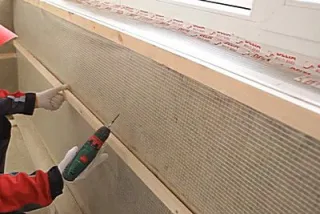

лк22Направление реек контробрешетки выбирается с учетом будущей отделки – оно должно быть перпендикулярным панелям (доскам вагонки).
Шаг выбирается также в соответствии с требованиями, предъявляемыми к материалу облицовки. Для вагонки будет достаточно шага в 400 ÷ 500 мм.

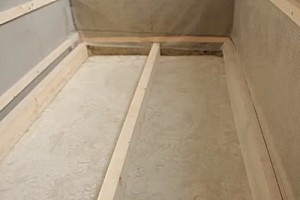

лк23После того как контробрешетка на стенах смонтирована, можно заняться поверхностью пола.
В рассматриваемом примере пол предварительно был выровнен стяжкой, и в дополнительной корректировке уровня не нуждается.
Было решено применить простую схему – укладка лаг с размещением утеплителя между ними.
Для лаг выбраны бруски сечением 100×50 мм. Они укладываются на узкое ребро, два по краям лоджии и один – по центру.
Совершенно ровная поверхность пола избавляет даже от необходимости жестко закреплять лаги.

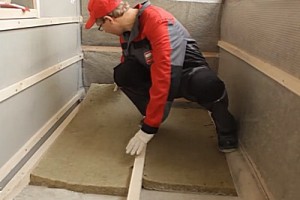

лк24Между лаг укладываются блоки утеплителя.
Требования такие же – плотное прилегание блоков к направляющим и между собой.
Не забывается при этом и просвет между крайними лагами и параллельными им стенами – он тоже должен быть заполнен минватой.

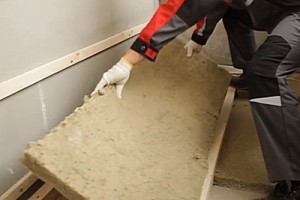

лк25В данном случае утеплитель укладывается в два слоя.
При этом стыки между блоками минваты в нижнем и верхнем ряду не должны совпадать – делается обязательное смещение.

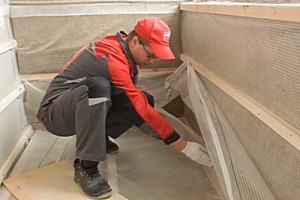

лк26После укладки утеплителя поверхность застилается слоем пароизоляционной пленки.
При этом края пленки, находящейся на стенах, приподнимаются, и пленка на полу подводится под них, с заходом на стены.

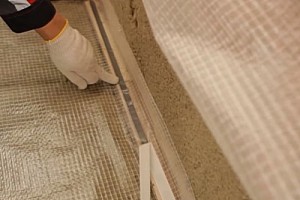

лк27Этот нахлест пароизоляции также герметизируется двухсторонним скотчем или скотчем сверху – по линии стыка.

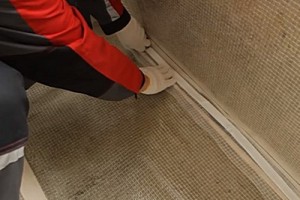

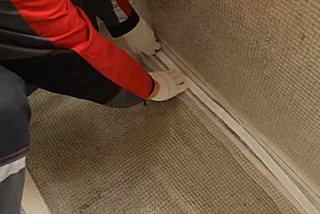

лк28Можно переходить к укладке фанеры.
Принимается уже рассмотренная выше мера предосторожности – по линии вкручивания саморезов приклеивается полоска герметизирующего двухстороннего скотча, чтобы обезопасить места прокола пленки.

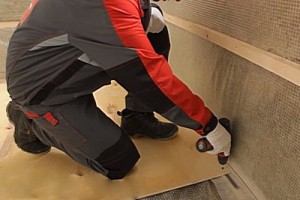

лк29Раскраиваются листы фанеры, с таким расчетом, чтобы вдоль стен по всему периметру лоджии оставался компенсационный зазор порядка 5÷7 мм.
Фанера крепится к лагам саморезами, с шагом 150÷200 мм.

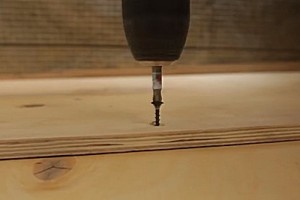

лк30Для надежного пола, способного выдерживать динамические нагрузки, должна применяться фанера толщиной 15÷20 мм.
Другой вариант, как показано на иллюстрации – фанера толщиной в 10 мм укладывается в два слоя.
При этом стыки листов в верхнем и нижнем ярусе не должны совпадать.
Такой пол станет хорошей основой для практически любого финишного покрытия.
лк31По сути, утепление закончено, и можно переходить к отделочным работам, например, облицовывать стены вагонкой по рейкам контробрешетки, как в предлагаемом примере.
Но вопросы отделки уже выходят за рамки темы настоящей публикации.

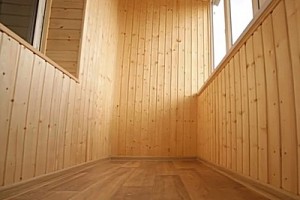

лк32В результате лоджия отлично утеплена и красиво оформлена!
Согласитесь, что изложенная технология никак не видится неисполнимой для старательного домашнего мастера.

Выравнивание и утепление пола на лоджии «сухой стяжкой»

Принцип устройства сухой стяжки и необходимые материалы

Нередко случаются ситуации, когда пол на лоджии необходимо выровнять (имеется значимый перепад уровня), поднять на достаточно большую высоту, например, сравняв с порогом в жилую комнату, и при всем этом еще и обеспечить его утепление. «Убить трех зайцев» разом поможет технология сухой стяжки.

Принцип такого выравнивания с утеплением показан на схеме:

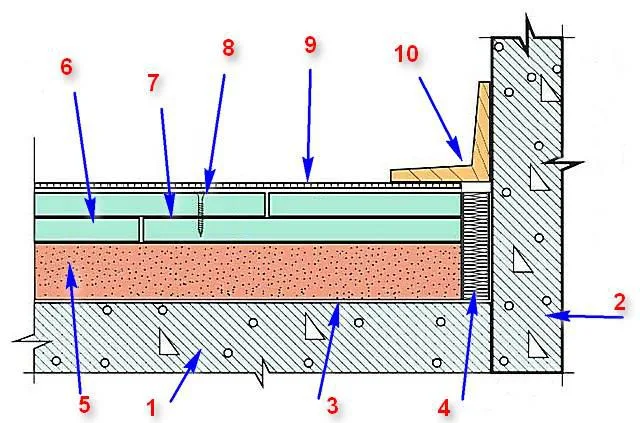

Принципиальная схема устройства сухой стяжки

Принципиальная схема устройства сухой стяжки

1 и 2 – соответственно, бетонная плита лоджии и одна из стен

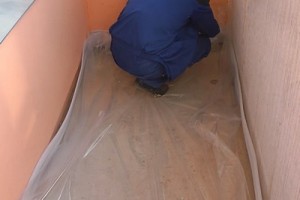

3 – обязательная гидроизоляционная прослойка, в качестве которой обычно используется обыкновенная полиэтиленовая пленка, толщиной 150÷200 мкм.

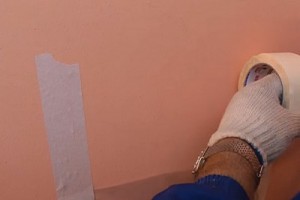

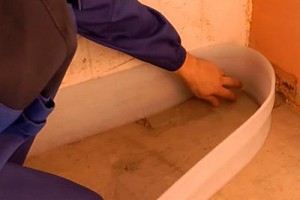

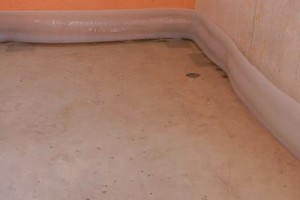

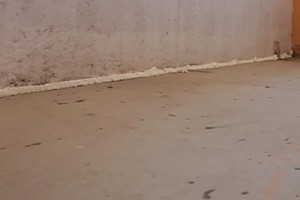

4 – вдоль стен по всему периметру обязательно прокладывается упругая компенсационная (демпферная) лента из вспененного полиэтилена. Она нивелирует линейные расширения покрытия вследствие перепадов температур, а кроме того – является еще и неплохим барьером на пути распространения ударного шума, характерного для многоэтажных построек. Пористая структура такой ленты эффективно поглощает вибрационные колебания, которые, кстати, «противопоказаны» сухой стяжке.

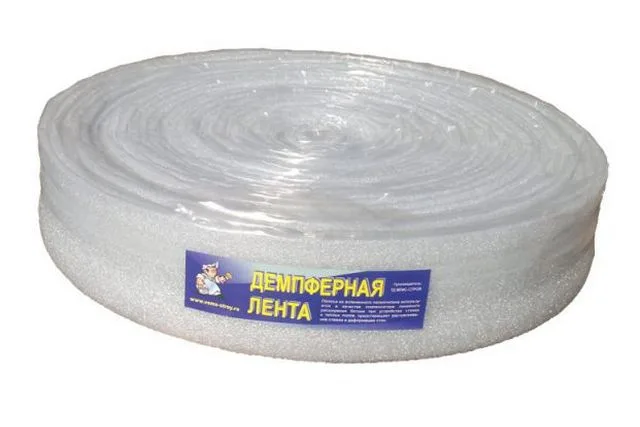

Рулон компенсационной ленты – обычно в нем 25 погонных метров

Рулон компенсационной ленты – обычно в нем 25 погонных метров

Толщина ленты обычно принимается 8÷12 мм. Ширина должна превышать планируемый уровень поднятия пола.

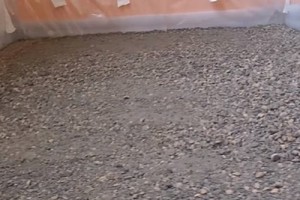

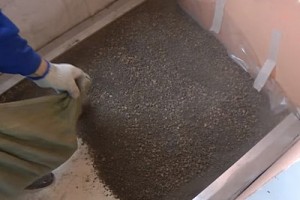

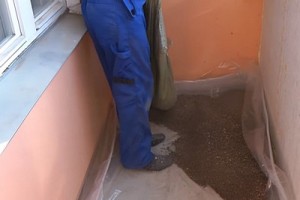

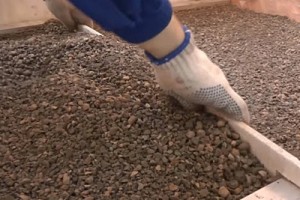

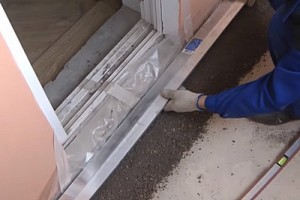

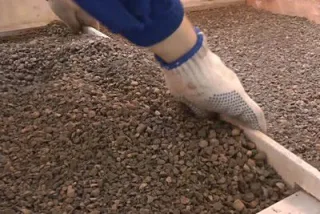

5 – основной компонент сухой стяжки – это засыпка из керамзитового песка фракции от 1 до 5 мм. Именно она обеспечивает требуемый уровень термоизоляции, выравнивание и подъем уровня пола.

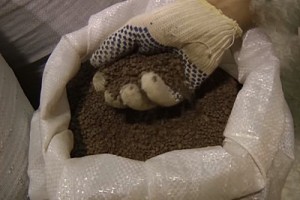

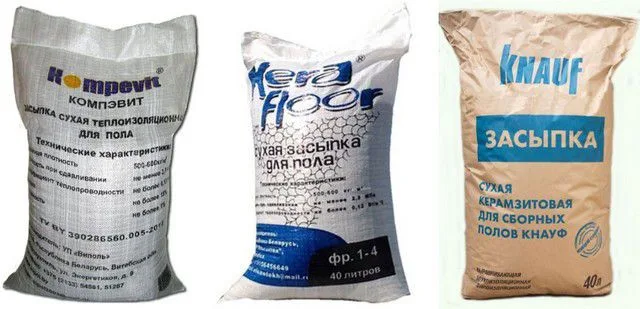

Качественные сухие засыпки. Обычно поставляются в мешках объемом 40 литров

Качественные сухие засыпки. Обычно поставляются в мешках объемом 40 литров

Реализуется несколько типов сухой засыпки, но рекомендуется выбирать действительно качественный материал, с минимальным количеством пылевидной фракции. Можно смело назвать три марки, которые не должны подвести: это «Компэвит», «Kerafloor» (обе – белорусского производства), и сухая засыпка «Кnаuf», выпускаемая различными заводами по лицензии. Кстати, упомянутый порядок, в принципе, соответствует и рейтингу этого материала в профессиональной среде отделочников: белорусские засыпки даже несколько опережают «Кnаuf» по качеству.

А вот приобретать засыпки неизвестных производителей – не рекомендуется, так как возможная насыщенность его керамзитовым песком пылевидной консистенции резко снизит и прочностные качества сухой стяжки, и ее утеплительные функции.

6 – это так называемые элементы пола – двухслойные панели, выполненные из гипсо-волоконных (иногда – гипсо-стружечных) листов.

Два слоя панели склеены со смещением, и в результате по краям создается монтажная фальцевав кромка, для стыковки соседних элементов пола

Два слоя панели склеены со смещением, и в результате по краям создается монтажная фальцевав кромка, для стыковки соседних элементов пола

Стандартный размер большинства представленных в продаже панелей ГВЛ: 600×1200 мм при общей толщине 20 мм. Ширина фальца – 50 мм.

Наиболее распространенный размерный стандарт элементов пола для сухой стяжки

Наиболее распространенный размерный стандарт элементов пола для сухой стяжки

Существуют панели и иных размеров, но в условиях квартиры именно такой станет оптимальным.

Панели обычно приобретаются из расчёта площади помещения + 15% на раскрой.

7 – при монтаже для качественного соединения панелей в «замке» фальцы промазываются клеем. Вполне подойдет самый обычный клей ПВА. Ориентировочный расход клея – 50 мл на 1 м².

8 – окончательная фиксация элементов пола между собой, создание единого покрытия пола, обеспечивается вкручиванием саморезов по линии фальцевых соединений, с шагом примерно в 150 мм.

Рекомендуется использовать специальные саморезы, с двухзаходной резьбой, например, «Кnаuf» MN 3,9 длиной 19 мм.

Фирменные саморезы «Кnаuf» MN 3,9×19

Фирменные саморезы «Кnаuf» MN 3,9×19

Такие саморезы имеют еще и зенкующие головки, которые обеспечат их необходимое притапливание в лист ГВЛ.

Расход саморезов обычно принимается в среднем 12 шт. на 1 м² пола.

Собранный пол станет отличной основой для практически любого финишного покрытия (поз. 9), а компенсационный зазор вдоль стен несложно впоследствии прикрыть плинтусом (поз. 10)

Еще одно важное замечание.

Толщина слоя сухой засыпки не может быть беспредельной:

- Минимальная толщина засыпки не должна быть менее 30 мм.

- Максимальная высота, принято считать, не должна превышать 100 мм. Опытные мастера и к этому параметру относятся с некоторым скепсисом, и рекомендуют все же ограничиться максимальной толщиной слоя в 80÷90 мм. Таким образом, получается достаточно понятная градация:

  • Если планируется понять уровень пола на высоту до 100 мм, то это будет обеспечиваться 20 мм за счет ГВЛ-элемента пола плюс необходимым слоем засыпки
  • Когда требуется более высокое поднятие, более 100 мм, необходимо будет проводить засыпку сухой стяжки в два слоя, с установкой между ними промежуточного слоя ГВЛ. Для этого могут использоваться те же элементы пола или, в целях экономии – одинарные листы ГВЛ толщиной 10 мм.

Например, требуется поднять сухой стяжкой уровень пола на высоту 120 мм. Толщина элементов – 20 мм, то есть остаётся 100 мм. Если для промежуточной прослойки используются одинарные листы ГВЛ, то можно выполнить два слоя засыпки 50 + 40 мм. При использовании двойных листов, соответственно, получится 40 + 40 мм.

Теперь перейдем к расчету необходимого количества расходных материалов. Для этого предлагаем воспользоваться размещенными ниже калькуляторами.

В любом случае исходным параметром является площадь лоджии. Если помещение прямоугольное, то никаких проблем нет. Но лоджии бывают и весьма «вычурных» форм. Но и в этом случае подсчитать площадь – не так сложно.

2016-07-17_112343Как узнать площадь лоджии сложной конфигурации?

Существует немало приёмов расчета площади сложных по форме помещений. Обратитесь к статье нашего портала «Как рассчитать площадь комнаты» — там приведены все необходимые формулы и размещены удобные калькуляторы.

Итак, выполняем расчеты:

Калькулятор расчета количества сухой засыпки


Укажите запрашиваемые данные и нажмите "Рассчитать количество засыпки"
Площадь лоджии, м²
На какую высоту планируется поднять базовое основание пола, мм

ПРИ ВЫСОТЕ 110 мм и БОЛЕЕ ТРЕБУЕТСЯ ДОПОЛНИТЕЛЬНАЯ ПРОСЛОЙКА ГВЛ !
Для дополнительной прослойки будут использоваться ГВЛ:
Стяжкой планируется выровнять перепад уровня плиты, мм (если надо)

Калькулятор расчета других расходных материалов для сухой стяжки на лоджии


Укажите общую площадь лоджии и нажмите "Рассчитать количество расходных материалов"
Площадь лоджии, м²

Как выполняется укладка сухой стяжки на лоджии

Теперь рассмотрим процесс укладки сухой стяжки на лоджии пошагово.

Необходимо подготовить инструменты и принадлежности:

  • Две направляющие. Желательно, чтобы их толщина соответствовала толщине элемента пола, 20 мм – так будет проще ориентироваться при выставлении по высоте будущего покрытия. Можно, например, использовать два алюминиевых правила. Вполне сгодятся и ровные, гладко струганные доски 20×100 мм.
  • Специальное правило для разравнивания сухой засыпки. Его можно изготовить самостоятельно, вырезав, к примеру, из полосы фанеры. Важно, чтобы разравнивающий край правила приходился на нижнюю плоскость направляющих, то есть по бокам выбирается паз высотой также 20 мм, как показано на схеме:

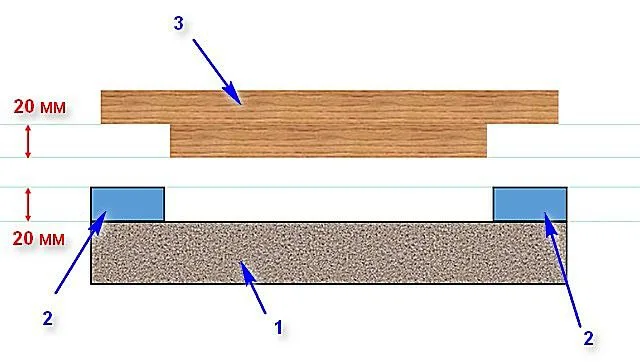

Правило для разравнивания сухой засыпки несложно изготовить самостоятельно

Правило для разравнивания сухой засыпки несложно изготовить самостоятельно

1 – слой сухой засыпки.

2 – две направляющие, расставленные по ширине лоджии.

3 – самодельное правило, например, из полосы фанеры.

  • Обычные шпатели и терки – для распределения сухой засыпки и ее легкого «притаптывания».
  • Шуруповерт для вкручивания монтажных саморезов.
  • Электрический лобзик для раскроя ГВЛ. Может подойти и ручная ножовка с мелким зубом.
  • Строительный нож.
  • Скотч для временной фиксации гидроизоляции на стенах.
  • Строительный или лазерный уровень, разметочный инструмент.

Работу всегда начинают с проведения ревизии и мелкого ремонта поверхности. Смысл в том, что не должно оставаться щелей, углублений, выступов – все это может спровоцировать прорыв гидроизоляционной пленки, а также стать «гнездом» постепенного скопления сырости.

Особой гладкости поверхности – не требуется, но изъяны должны быть заполнены в уровень с плитой ремонтным составом или даже монтажной пеной. После застывания ремонтных «заплаток» проводят дополнительную гидроизоляцию поверхности грунтом глубокого проникновения. Когда грунтовка высохнет, можно переходить уже непосредственно к сухой стяжке.

Если в распоряжении хозяина имеется лазерный уровень, то проблем с выставлением высоты не предвидится. Если нет – то придется пробивать по периметру горизонтальную «нулевую линию», по которой и ориентироваться в дальнейшем.

ИллюстрацияКраткое описание выполняемой операции

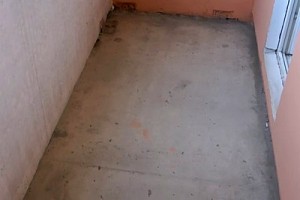

сус1Поверхности плиты подремонтирована, прогрунтована, готова к дальнейшим операциям.

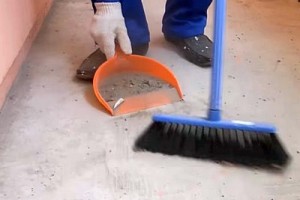

сус2Чтобы не допустить разрыва полиэтиленовой пленки, проводится тщательная уборка – удаляется весь имеющийся на поверхности строительный мусор.
Можно воспользоваться и строительным пылесосом.

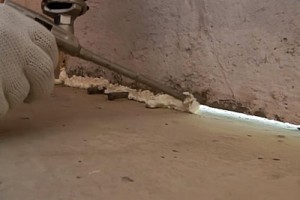

сус3Если где-нибудь обнаружены щели или просветы, например, как на данной иллюстрации, между ограждением парапета и поверхностью пола, то их заполняют монтажной пеной.
сус4Ждать полного застывания монтажной пены в данном случае нет необходимости, как и срезать ее излишки.
Можно сразу переходить к очередным этапам работы.
сус5А следующий этап – это укладка по всему периметру демпферной (компенсационной) ленты.
Обычно рулона в 25 метров хватает на любую лоджию или балкон – для укладки одной целой полосой.
Важно – лента должна иметь такую ширину, чтобы она полностью охватывала всю толщину будущей сухой стяжки, включая и покрытие ГВЛ, и выступала сверху еще на 10÷15 мм.
Многие ленты имеют с тыльной стороны защищенный подложкой самоклеящийся слой – их укладка вдоль стен не составит трудностей.
Если самоклеящегося слоя нет, то можно фиксировать ленту на стене кусочками малярного скотча.
сус6Весь периметр полностью закрыт демпферной лентой.
сус7Следующий шаг – это укладка полиэтиленовой пленки.
Ширина стандартных лоджий обычно позволяет применить пленку целым полотном.
Однако, если есть необходимость использовать несколько (два и более) полотен, например, при сложной конфигурации лоджии, то они должны укладываться с перехлестом по краям не менее 100÷150 мм, и с проклеиванием линии перехлеста водостойким скотчем.
сус8Пленка заводится на стены, обычно даже несколько выше уже уложенной демпферной ленты.
Чтобы края пленки не мешали дальнейшим операциям, их можно зафиксировать на поверхности стены отрезками малярного скотча.
сус9Можно переходить к работе с сухой засыпкой.
Вскрывается заводская упаковка.
В рассматриваемом случае высота подъема поверхности пола составляет 150 мм, поэтому будет применена двухслойная засыпка сухой стяжки с промежуточным слоем ГВЛ по центру.
Итак, планируются два слоя сухой засыпки по 60 мм + слой ГВЛ промежуточный – 10 мм и + элементы пола – 20 мм.
сус10Из мешков на застеленную поверхность высыпается засыпка. Качественный материал при этом не должен давать много пыли.
Высыпают с таким расчетом, чтобы примерно добиться требуемой толщины слоя в 60 мм.
Материал распределяется по поверхности. Можно провести его легкую трамбовку с помощью ручной малярной терки – деревянной или полистирольной.

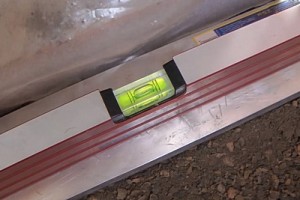

сус11Вдоль стен лоджии непосредственно на сделанную засыпку укладываются две направляющие.
Подсыпая или отгребая керамзитовый песок, направляющие выставляют строго по горизонтали.
Направляющая должна плотно лежать на поверхности засыпки всей своей площадью основания.

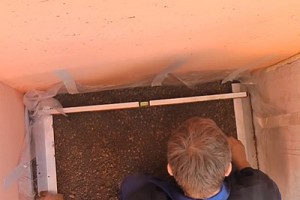

сус12Аналогичные действия проводятся и с противоположной стороны лоджии.
Но здесь еще необходимо добиться и того, чтобы направляющая встала на тот же уровень, что и первая – в одной горизонтальной плоскости.
При выставлении ведется постоянный контроль с помощью строительного уровня.

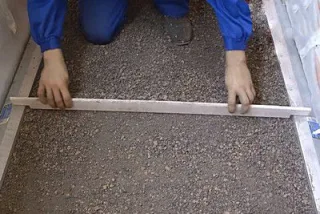

сус13После того как направляющие выставлены, можно переходить к выравниванию поверхности между ними.
Для этого используется самодельное правило – как его изготовить, уже говорилось выше.
В результате этой операции слой засыпки должен сравняться с нижней гранью направляющих.

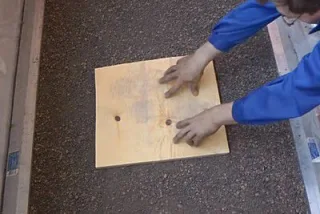

сус14Чтобы была возможность перемещаться по выровненному слою засыпки, укладываются мостки или площадки.
Их можно изготовить из фанеры или из тех же обрезков ГВЛ, которые остаются при раскрое материала.

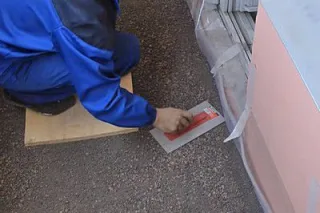

сус15Теперь необходимо аккуратно, поступательным движением вверх, снять направляющие.
Их пока убирают за ненадобностью, а участок, где они лежали, слегка подравнивают шпателем или теркой.

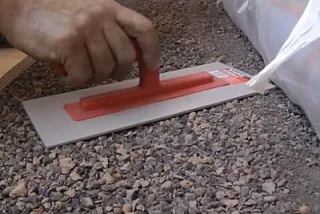

сус16Особых неровностей на поверхности в этой полосе и не должно быть, но тем не менее лучше аккуратно пройтись по всей длине, сравнивая мелкие дефекты получившейся поверхности, но ни в коем случае не нарушая общего уровня.

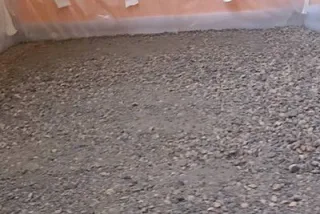

сус17Все, первый слой засыпки выровнен.
Из листов ГВЛ раскраивают и вырезают необходимые фрагменты, так, чтобы они встали плотно между демпферной лентой.
сус18Начинается последовательное укрывание слоя засыпки листами ГВЛ.
Листы должны плотно ложиться на подготовленную для них основу.
По мере настила снимаются установленные мостки – после укладки листов ГВЛ перемещаться уже можно по ним.

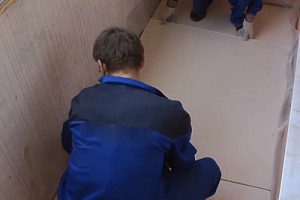

сус19Промежуточный слой ГВЛ не требует какого-то особого крепления. Листы просто вплотную укладываются друг к другу.
После того как вся поверхность будет закрыта, можно переходить к созданию второго слоя засыпки.
сус20На этом этапе рассыпать керамзитовый песок начинают вдоль стен – для точной установки направляющих.
Материал рассыпается полосой примерно в 200 мм, высотой несколько больше предполагаемого уровня.
сус22Начинается установка направляющих.
Все так же, как и раньше – направляющие должны встать плотно и строго горизонтально, но только в данном случае уже приходится контролировать их верхний уровень – он должен совпасть с намеченной нулевой линией.
В итоге после разравнивания слоя и удаления направляющих настеленные элементы ГВЛ за счет своей толщины дадут именно желаемый результат поднятия уровня поверхности пола.
сус23После того как направляющие установлены, в промежуток между ними аккуратно, последовательными участками, подсыпается сухая засыпка в несколько избыточном количестве, …
сус24… и параллельно, также последовательными участками, выполняется ее легкая трамбовка и тщательное выравнивание правилом.
сус25Когда засыпка и выравнивание завершены, переходят к настилу элементов пола.
Для начала выполняется их раскрой.
На стартовом листе в месте прилегания к стенам срезаются фальцы. Аналогичная операция будет выполняться на любом листе в месте его прилегания к стене – фальцы должны оставаться исключительно по участкам стыка соседних фрагментов.
Элемент пола вырезается с таким расчетом, чтобы он плотно встал между наклеенной на противоположных стенах демпферной лентой.

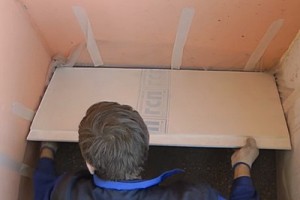

сус26Первый лист укладывается плотную к торцевой стене, с упором в демпферную ленту.

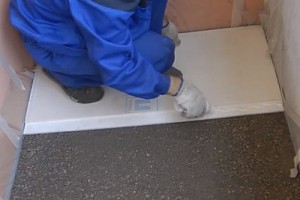

сус27После его укладки площадка соединительного фальца зигзагообразно промазывается клеем ПВА.

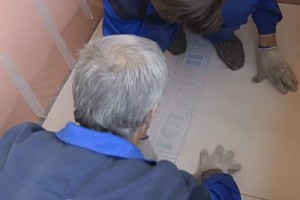

сус28Далее, укладывается очередной лист, так, чтобы фальцевая замковая часть полностью перекрывалась.

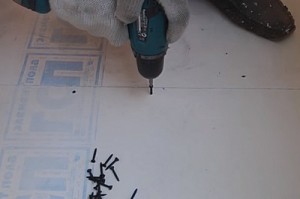

сус29Соединительный узел окончательно фиксируется саморезами.
Их вкручивают шуруповертом, так, чтобы головка погрузилась в ГВЛ примерно на 0,5÷1,0 мм – необходимо правильно выставить момент затяжки на трещотке инструмента.
Шаг между саморезами – ориентировочно 150 мм.
Очень важно не располагать саморезы слишком близко к краю листа, чтобы не деформировать кромки. Оптимально – проводить вкручивание примерно по центру фальцевой части ГВЛ, то есть с отступом от края в 25 мм.

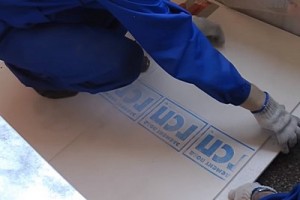

сус30Точно таким же порядком проводится последовательная укладка остальных листов с их последующей фиксацией саморезами.

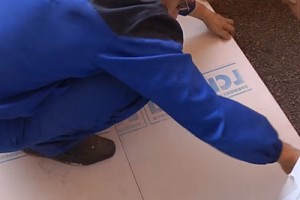

сус31Последний лист также должен быть обрезан таким образом, чтобы к торцевой стене прижалась ровная его кромка, с обрезанной фальцевой частью.

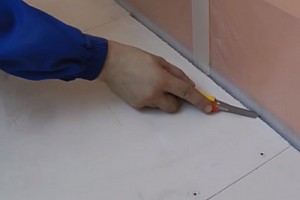

сус32После того как все листы уложены, останется провести несложные заключительные операции.
В частности, строительным ножом делается аккуратный надрез по уровню получившегося пола – для удаления выступающих излишков полиэтиленовой пленки и демпферной ленты.

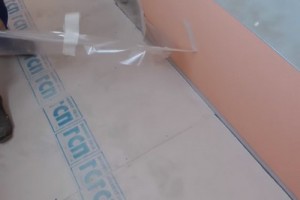

сус33Обрезанные полоски аккуратно снимаются и утилизируются.
Некоторые мастера предпочитают еще проводить и шпатлевание стыков между элементами пола, например, перед настилом мягких покрытий типа линолеума или ковролина.
Но это уже не является обязательной операцией – большинство напольных покрытий подобной меры не потребует.
сус34В результате получилась надежная, устойчивая, ровная, приподнятая до запланированного уровня и хорошо термоизолированная поверхность, которая способна стать основой практически для любого напольного покрытия лоджии.
Ничто не мешает также произвести на таком основании монтаж плёночного инфракрасного «теплого пола», предварительно застелив поверхность фольгированным пенополиэтиленом.

Итак, в публикации были рассмотрены некоторые технологические приемы правильного утепления лоджии. Ну и для полноты картины, в завершение – видеосюжет, показывающий процесс монтажа термоизоляции на лоджии с использованием плит экструдированного пенополистирола – «пеноплэкса»

Видео: Утепление лоджии панелями «пеноплэкса»

Мы ответили на Ваш вопрос?

2

Cсылка на сообщество vk.com

Cсылка на сообщество ok.ru
