Как подключить звонок в квартире или частном доме: используем схему

Как правило, ни одна квартира или частный дом не обходится без дверного звонка, который сообщает владельцам жилья о приходе гостей. Ранее вместо электрических звонков использовались специальные ручки-«стучалки» или же колокольчики, подвешенные внутри жилья на шнурке, конец которого выводился наружу. Кстати говоря, такое устройство и сейчас вполне функционально для входа в дом, не окруженного высокой изгородью. И некоторые приверженцы ретро-стиля с успехов применяют этот вариант. Однако в наше время, когда частная территория чаще всего защищена и огорожена, звонки обычно устанавливаются на калитке забора, поэтому колокольчики и «стучалки» безвозвратно уходят в прошлое.

Для квартир городских многоэтажек традиционными всегда являлись электрические дверные звонки.А в последнее время, в целях безопасности и спокойствия жильцов, в дополнение или вместо них устанавливаются домофоны. Правда, за монтаж и последующее обслуживание такого оборудования берутся специализированные компании. Тем не менее вопрос о том, как подключить звонок в квартире или частном доме, не потерял своей актуальности. Тем более что выполнив эту работу самостоятельно, без приглашения мастера, можно сэкономить определенную сумму.

Основные типы дверных звонков

Дверные звонки представлены в широком разнообразии. Они различаются между собой принципом работы, способом подключения, количеством функций, ну и, конечно же, дизайнерским оформлением. Все эти параметры напрямую влияют и на стоимость прибора.

Итак, по способу подключения звонки подразделяются на три типа — это механические, электромеханические и электронные.

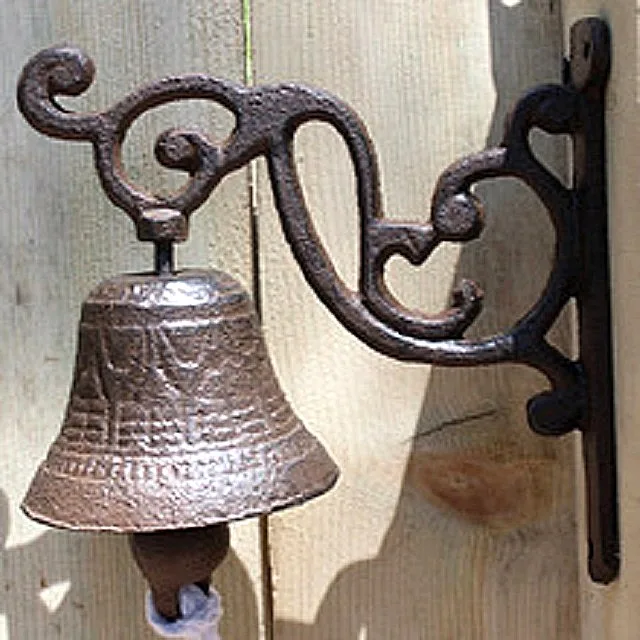

• Механические устройства, уже упомянутые выше, сегодня чаще всего используются в роли декоративных элементов фасада или прихожей. Они могут давать о себе знать при покачивании языка колокольчика с помощью шнурка или же просто при открытии двери. Дверное полотно, распахиваясь, воздействует на колокольчик, и его звон дает знать о том, что кто-то заходит или выходит.

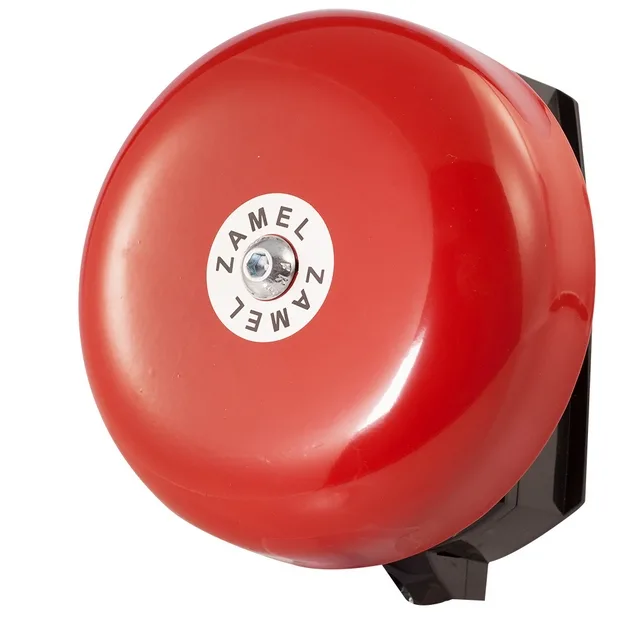

• Электромеханический звонок — усовершенствованный механический тип звонка. Конструкция этого устройства чрезвычайно проста — это кнопка для подачи сигнала, выносимая за пределы квартиры или дома, резонатор, монтируемый в жилом помещении, и электрический кабель, который связывает две части прибора.

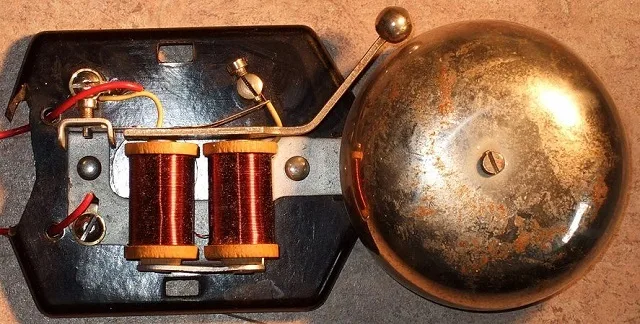

Резонатор состоит из катушек, имеющих проволочную обмотку. При подаче на них напряжения возникает переменное электромагнитное магнитное поле, вызывающее вибрацию металлического молоточка. Он, в свою очередь, ударяет по чаше, также изготовленной из металла, благодаря чему и воспроизводится звук.

Другой вариант – в катушку вставлен подвижный сердечник, который под воздействием электромагнитного поля перемещается вверх-вниз поступательно. Он поочередно ударяется в две пластины, издающие звуки разного тона.

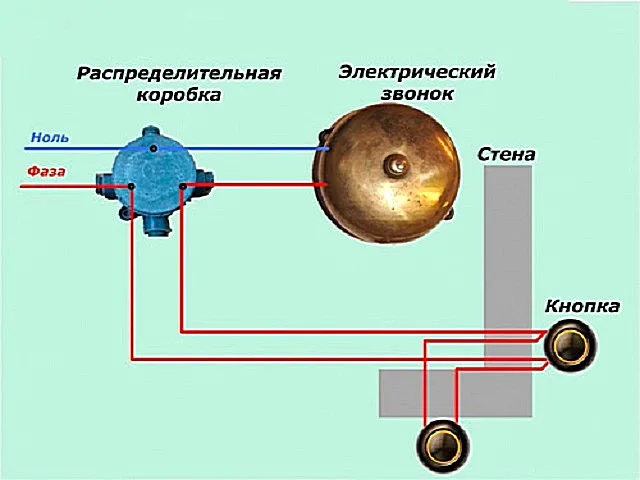

На данной схеме представлен принцип работы электромеханического устройства — на контактах кнопки разомкнута фаза (L), а ноль (N) подключен к звонку напрямую. При нажатии кнопки цепь замыкается, в результате чего прибором издается звуковой сигнал.

Звонок, как показано на схеме, может быть соединен с одной или двумя кнопками. Второй вариант подключения используется в тех случаях, когда в частном доме сигнал необходимо подавать из двух мест, например, от ворот и от входной двери. Да и в подъездах многоэтажек это часто практикуется – кнопка перед тамбуром на несколько квартир, и вторая – непосредственно у двери. Каждая из параллельно подключенных кнопок способна замкнуть цепь, то есть они независимы одна от другой.

Электромеханические звонки, как правило, недороги и не отличаются сложностью конструкции. Однако, недостатками можно считать однообразный, чаще всего не слишком приятный звук и недостаточную надежность механической части. Впрочем, ненадежность – дело относительное. Такой порок больше свойственен массово выпускающимся ныне моделям, в подавляющем большинстве – китайского производства. А вместе с тем сплошь и рядом встречаются электромеханические звонки, уже прослужившие ни один десяток лет и не собирающиеся «на покой».

Электромеханический звонок подойдет тем владельцам жилья, которые не особо требовательны к звуковой тональности сигнала.

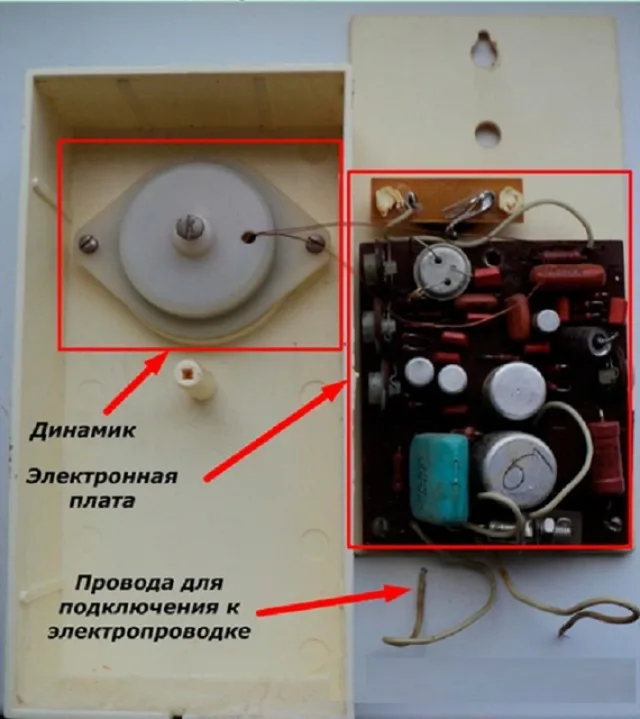

• Электронный звонок — это более совершенная конструкция. Такие приборы собираются на базе микросхем, имеют встроенный динамик, а разнообразие генерируемых ими звуков просто не поддается описанию. Кроме того, электроника позволяет и расширить функциональные возможности прибора.

Сегодня в продаже представлены проводные и беспроводные варианты электронных звонков.

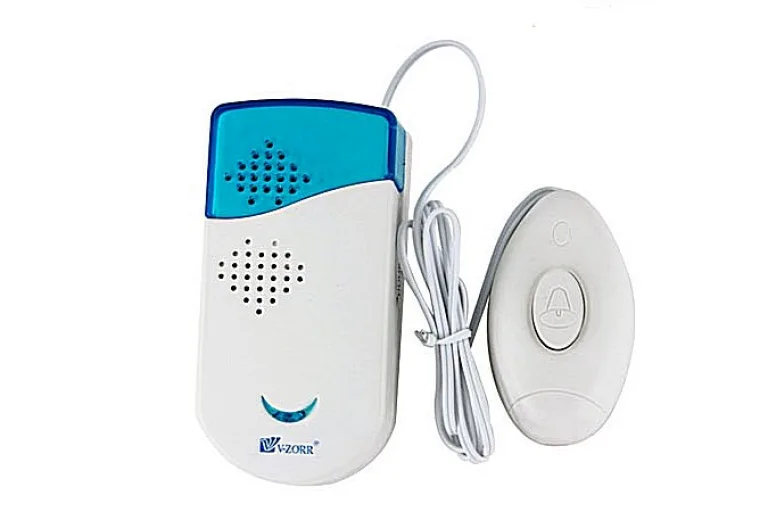

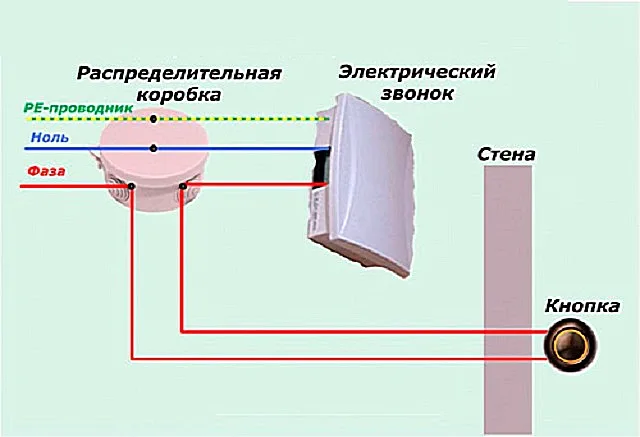

Подключение проводных звонков практически не отличается от схемы, показанной выше для электромеханических типов. Правда, встречаются модели, которые, для большей безопасности, питаются от напряжения 12 вольт, а то – и вовсе от автономных источников (батареек). То есть их подключение должно вестись с предварительной установкой понижающего трансформатора или входящего в комплект блока питания. На кнопке в таких моделях, понятно, разрывается не фаза, а низковольтный сигнал.

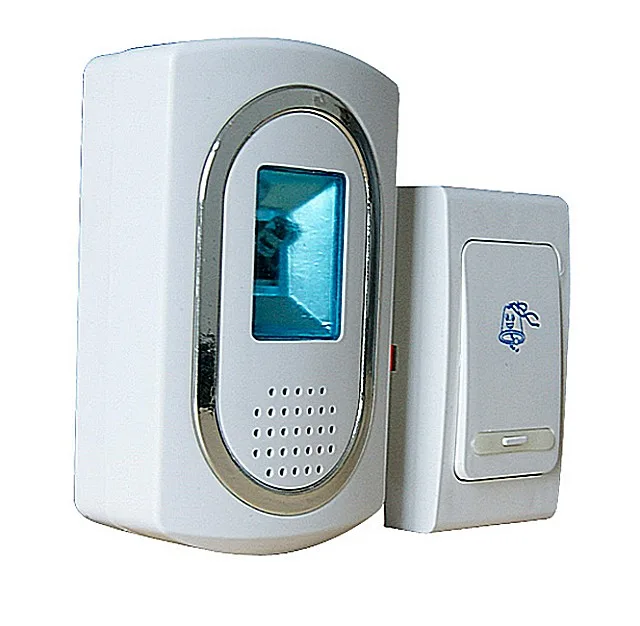

Беспроводные варианты звонков более удобны в эксплуатации. Однако, их кнопка-передатчик, как правило, имеет автономное питание, при этом должна находиться в зоне гарантированно уверенной передачи сигнала к прибору.

Некоторые беспроводные модели работают от сети 220 В, и включаются в обычную розетку, кнопка же оснащается батарейками. В других вариантах и сам звонок также питается автономно.

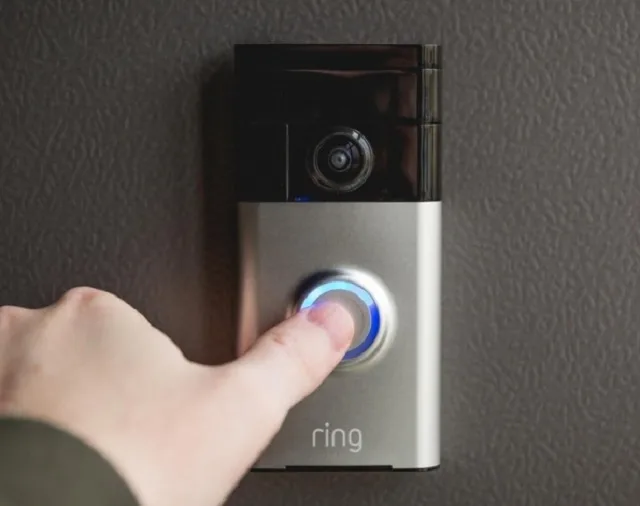

Очень многие как проводные, так и беспроводные модели из обычных звонков превратились в гораздо более сложную систему безопасности, оснащенную специальными функциями видеонаблюдения и звукозаписью. Эти функции могут включаться при нажатии на кнопку звонка.

Существуют также модели, в которые, вместе с вышеназванными функциями, включены еще и устройства дистанционного управления открытием ворот или (и) входных дверей. Согласитесь, довольно удобная опция, особенно для частных домов.

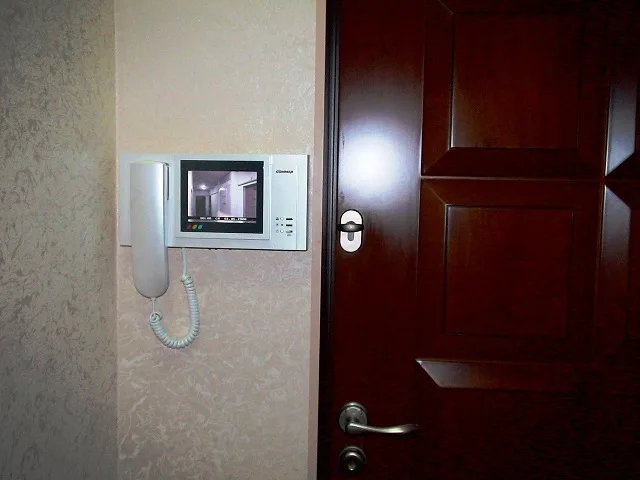

Монтаж звонка с видеонаблюдением – значительно более сложная процедура. Обычно для таких целей приглашают специалиста, который впоследствии будет заниматься и обслуживанием аппарата.

Установка и подключение звонка

Сложность подключения звонка зависит от выбранной конструкции и от того, в квартире или в частном доме он монтируется.

Беспроводной звонок

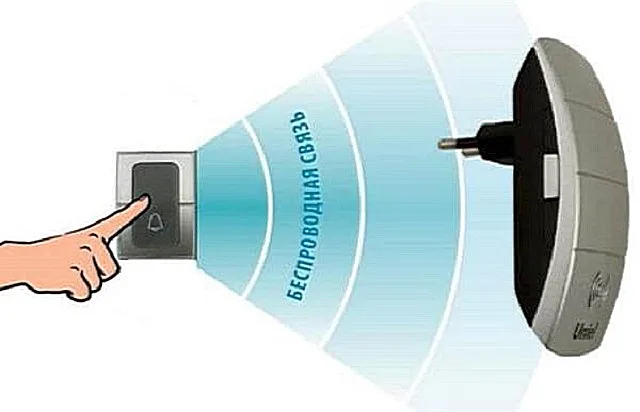

Проще всего установить и подключить беспроводной вариант звонка, особенно — работающий непосредственно от электрической розетки. Кнопку комплекта закрепляют на стене или на дверном косяке снаружи, рядом с входной дверью. В зависимости от материала основания, крепление выполняется саморезами или подходящими для этой цели дюбелями.



Для этого определяется наиболее удобное место для кнопки Затем она прикладывается к поверхности, через отверстия, предназначенные для крепления, ставятся точки-метки. С помощью электродрели (перфоратора) просверливаются отверстия, в которые забиваются дюбели. После чего прикладывается и прикручивается кнопка, в которую вставляются элементы питания. Если кнопка монтируется на деревянную поверхность, то все получается еще проще – только саморезы.

Остается включить основной блок в розетку, которая должна находиться в прихожей, как можно ближе к кнопке звонка.

Видео: Беспроводной звонок «Legrand»

Беспроводной звонок станет лучшим вариантом для установки и в частном доме. Монтируя его, не придется прокладывать провода через весь двор. Однако, при этом существуют определенные ограничения:

• Необходимо подбирать прибор, рассчитанный на такую установку в условиях улицы. Иначе кнопка, а также ее элементы питания могут быстро выйти из строя под воздействием влаги, перепадов температур и т.п..
• Между самим звонком и кнопкой должно быть минимальное количество преград, выстроенных из бетона и металла. Эти материалы они способны глушить сигнал.
• Приобретая беспроводной звонок, необходимо внимательно изучить его технические характеристики. В паспорте производитель обязательно указывает диапазон уверенного приема сигнала. Как правило, он составляет 80÷100 метров, и этого вполне достаточно для частного дома. Однако, модель по этому показателю необходимо выбирать с некоторым запасом, примерно на 15÷20 %. Это оттого что нельзя полностью исключать других факторов воздействия на качество сигнала.

Проводной звонок

Основное отличие установки проводного звонка в квартире от монтажа в частном доме заключается в длине соединяющего кнопку и основной блок кабеля.

• Если звонок устанавливается в квартире, то около двери закрепляется кнопка, как и в беспроводном варианте. Однако, в этом случае ее необходимо подключить к кабелю, который придется завести в квартиру через отверстие, просверленное в дверной коробке или же через стену. В любом случае, провода не должны располагаться открыто.

Если его пропускают от кнопки к деревянной коробке, то на участке стены между ними рекомендуется прорезать штрабу, а после укладки провода — заделать ее шпатлевкой. Основной блок звонка может быть закреплен в любом выбранном месте квартиры. Обычно — это стена в прихожей. Внутри квартиры кабель можно также спрятать в штрабу. Другой, более простой вариант — закрепить для него на стене пластиковый короб, кабель-канал, специально предназначенный для укладки проводки. Эти каналы удобны тем, что имеют съемную часть, позволяющую осуществлять контроль за состоянием провода.

• Сложнее установить проводной звонок в частном доме, когда его кнопка должна быть закреплена на калитке ворот. Если выбран обычный электромеханический или электронный звонок, то от ворот до дома придется протянуть провода. Они должны быть заключены в специальный гофрированный кожух-трубку, который защитит проводку от ультрафиолета, воздействия влаги, станет дополнительной изоляций, защитой от возгорания. Правда, при выборе такой гофры следует сразу в магазине уточнять – рассчитана ли она на внешнее применение. Некоторые типы предназначены исключительно для внутренней проводки.

Если звонок устанавливает во время реконструкции придомовой территории, то провода могут быть проложены в гофротрубе и под землей.



Подключение проводного звонка

Если принято решение подключить звонок самостоятельно, то для работы необходимо подготовить некоторые инструменты, приборы и материалы:

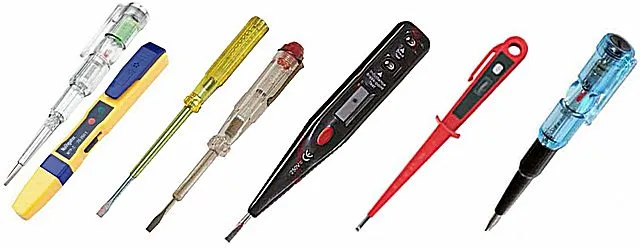

• Индикаторная отвертка потребуется для определения фазы и ноля электрической сети. Принцип ее работы прост — металлическим щупом отвертки касаются зачищенного конца электрического провода. Если на индикаторе загорается лампочка (высвечивается определенный сигнал), то это значит, что найдена фаза. На нулевом контакте индикация не срабатывает. Таким образом, это прибор позволяет и проверить наличие напряжения, и разобраться со взаимным расположением проводов.
• Понадобится обычная отвертка, и, возможно, плоскогубцы с изолированными ручками.
• Для присоединения проводов необходима клеммная колодка (или пружинные клеммы).
• Провода, используемые для подключения звонка, должен иметь сечение, не превышающее 1,5 мм². Большего сечения не требуется, так как потребляемая мощность невысокая. Рекомендовано использовать провод, изготовленный из того же материала, что и кабель, используемый в электропроводке квартиры. Чаще всего сеть обустраивается из медного провода, так как алюминиевый обладает целым «ворохом» недостатков.

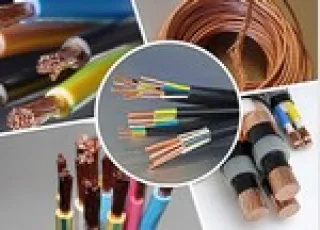

Какой кабель оптимален для проводки в доме или квартире?

Это – чрезвычайно важный вопрос, напрямую влияющий на долговечность и надежность домашней электросети, на степень безопасности проживания в квартире. Здесь не должно быть походов с позиций «подешевле» или «попроще в монтаже». Какой кабель использовать для проводки в квартире – читайте в специальной публикации нашего портала.

Подключение звонка к сети осуществляется в следующем порядке:

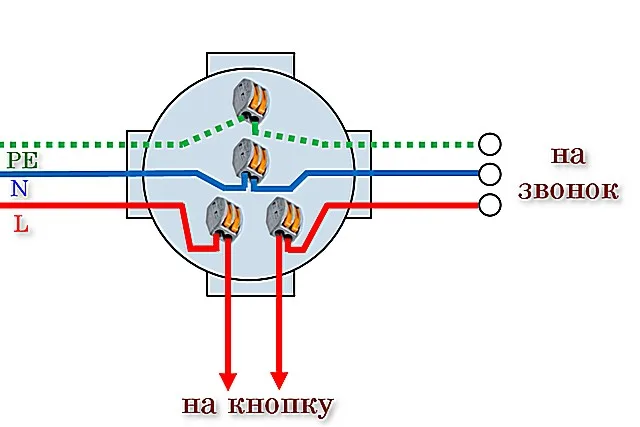

Удобнее всего, да и намного аккуратнее будет проводить всю коммутацию в распределительной коробке. Там должно быть достаточно места, так как в прихожей обычно нет большого количества электроприборов.

• Перед началом работ необходимо обесточить квартиру или дом – отключить автоматы на распределительном щите. Электрическая сеть напряжением 220 В может быть опасна для жизни.
• Теперь необходимо открыть корпус основного блока звонка, открутив крепежные элементы. В моделях, из который выходит два отреза провода, разборку проводить не нужно. Для самого звонка уже должно быть предусмотрено крепление его к стене.
• Затем необходимо зачистить концы подготовленных отрезков соединительного кабеля. Один отрезок прокладывается в штрабе (кабель-канале) к звонку. Второй – протягивается к месту установки кнопки. Оба они сходятся в распределительной коробке.

• Очень удобно работать, если проводка в доме выполнена с соблюдением правил цветовой маркировки проводов. Синий провод означает ноль. Фаза может быть черной, красной, коричневой, белой и даже других оттенков, но только не синей и не зеленой или желтой. Зелёный или зелено-желтый проводник – это защитный контур заземления.

Если цветовой маркировки нет (в старых постройках – это обычное явление), то придется с помощью индикатора заранее определить расположение фазы и нуля. Впрочем, проверить в любом случае не мешает – случается, что при монтаже проводки допускались ошибки.

• Провод нуля (синий) через клемму напрямую подключается к проводу, идущему на звонок.
• Провод фазы (на схеме – красный) через клемму соединяется с проводом, проложенным к кнопке. Второй проводник этого кабеля от кнопки также через клемму коммутируется со вторым проводом, идущем к звонку.
• Оба провода кабеля, подходящего к кнопке, зачищаются и зажимаются в ее клеммах. Кнопка после этого собирается – закрывается корпусом-крышкой и фиксируется винтом. С ней работа закончена.

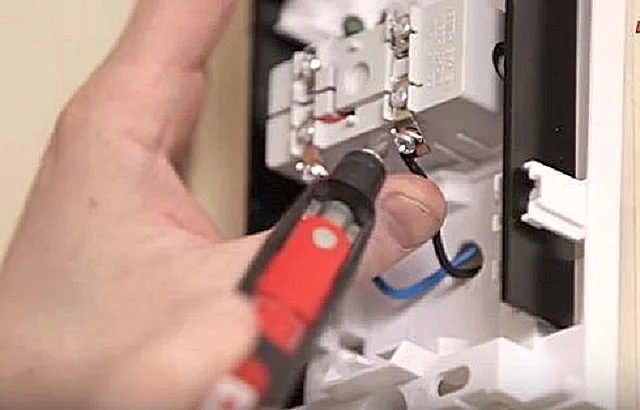

• Провода, идущие от распределительной коробки к звонку, зажимаются в его клеммах или соединяются с проводами, выходящими из его корпуса (лучше всего – не скруткой, а также с использованием клеммных соединений). В большинстве недорогих моделей звонков положение фазы и нуля на входе – не принципиально. Однако, в некоторых электронных звонках с расширенным функционалом на клеммах конкретно указано требуемое расположение проводников («L» и «N»). Это бывает важно для корректной работы электронной схемы. Значит, коммутация проводится с учетом расположения фазы и нуля.

• На представленной схеме показан пунктиром еще и зеленый провод защитного заземления. Он используется нечасто, но все же бывает необходим, если корпус звонка изготовлен из металла, или же если кнопка будет установлена на улице.

После сборки корпуса звонка можно включить питание и провести испытания.

Некоторые электрики предпочитают не использовать клеммы, а выполнять скрутки. Это тоже допустимо, если используются специальные контактные колпачки. Но все же с клеммами монтаж видится более удобным, а за их надежность можно не переживать, так как большой нагрузки от звонка – не ожидается.

При необходимости установки двух звонков, их подключают параллельно друг другу. Поэтому при нажатии на кнопку они должны срабатывать одновременно. Монтаж спаренных звонков практикуется чаще всего в большом частном доме с множеством комнат. Или же, например, с установкой в самом доме и в одной из придомовых построек, где чаще всего могут находиться хозяева. Так, это может быть гараж или летняя кухня.

Если электромонтажные работы выполнены точно по схеме, то по завершении монтажа и нажатии на кнопку звонок сразу же заработает. Если  этого не произошло, необходимо  вновь обесточить распределительную коробку, а затем выполнить прозвон цепи с помощью тестера, чтобы найти и устранить неисправность.

Как выбрать звонок — несколько советов

Чтобы звонок не стал раздражителем, портящим настроение, при его приобретении стоит обратить внимание на его некоторые характеристики. Иначе его недостатки  сособны стать неприятными неожиданностями.

Оформление кнопки можно также подобрать под дизайн входной двери.

• Выбор мелодии звонка. От количества и качества мелодий зависит стоимость прибора. Традиционные звонки, известные много лет, часто не только неприятны слуху, но и звучат пугающе. Эти варианты по сей день встречаются в магазинах, и стоимость у них невелика.

Продается достаточно много моделей с полифоническими мелодиями, из них можно подобрать вариант на любой вкус.

Не стоит приобретать звонок с типовым, часто встречающимся звуковым сопровождением, иначе, возможно, придется бегать к двери каждый раз, когда гости придут к одним из ближайших соседей.

Если выбирается звонок с несколькими мелодиями, то их можно время от времени менять.

• Звонок будет удобнее в эксплуатации, если он имеет регулятор громкости. Практика показывает, что существуют модели, настроенные «на вкус» производителя – или дико ревущие, или едва слышные.
• Дизайнерское оформление. Если звонок выбирается для квартиры, то кнопка для него должна быть скромной, не привлекающей к себе особого внимания. Основной же блок можно подобрать к оформлению прихожей. Сегодня представлены звонки, поверхности блока которых имитируют фактуру древесины, замши, камня, кожи и т.п.
• Если приобретается беспроводная дистанционная модель для частного дома, то перед походом за покупкой стоит провести замер расстояния от калитки до дома. Это необходимо для того, чтобы кнопка и аппарат надежно взаимодействовали между собой. В характеристиках звонка обязательно должен быть указан диапазон его действия.
• Приобретать звонок стоит в специализированных магазинах — в них гарантировано можно купить качественный продукт. Не рекомендуется покупать такой прибор с рук или в небольшом хозяйственном магазине. Как правило, эта продукция имеет сомнительное качество, а никакой гарантии на изделие покупатель не получит.
• Кроме этого, стоит обратить внимание на такие параметры, как надежность контактов и прочность корпуса основного блока и кнопки. Если кнопка будет закреплена на калитке, то необходимо, чтобы была предусмотрена ее защита от влаги и пыли (рекомендуемый класс защиты – IP 44).

*  *  *  *  *  *  *

В заключение хотелось бы предостеречь тех владельцев жилья, которые очень далеки от электромонтажных работ, и слабо представляют себе даже, скажем, что такое ноль и фаза. Не стоит рисковать и выполнять монтаж самостоятельно, так как такой «смелый эксперимент» может привести к печальным последствиям. Поэтому лучше всего пригласить для выполнения этой работы профессионального электрика, который быстро справится с этой простой для него задачей.
