Схема подключения однофазного и трехфазного электросчетчика: пошаговая инструкция

Все существующие модели электросчетчиков предназначены для выполнения одной основной функции – они измеряют количество электроэнергии, израсходованной потребителем. Как правило, для монтажа счетчиков электроэнергии привлекают специально обученных людей. Но при большом желании выполнить установку такого приспособления можно собственными силами. Нужно лишь досконально разобраться в схеме подключения и во всем следовать инструкции.

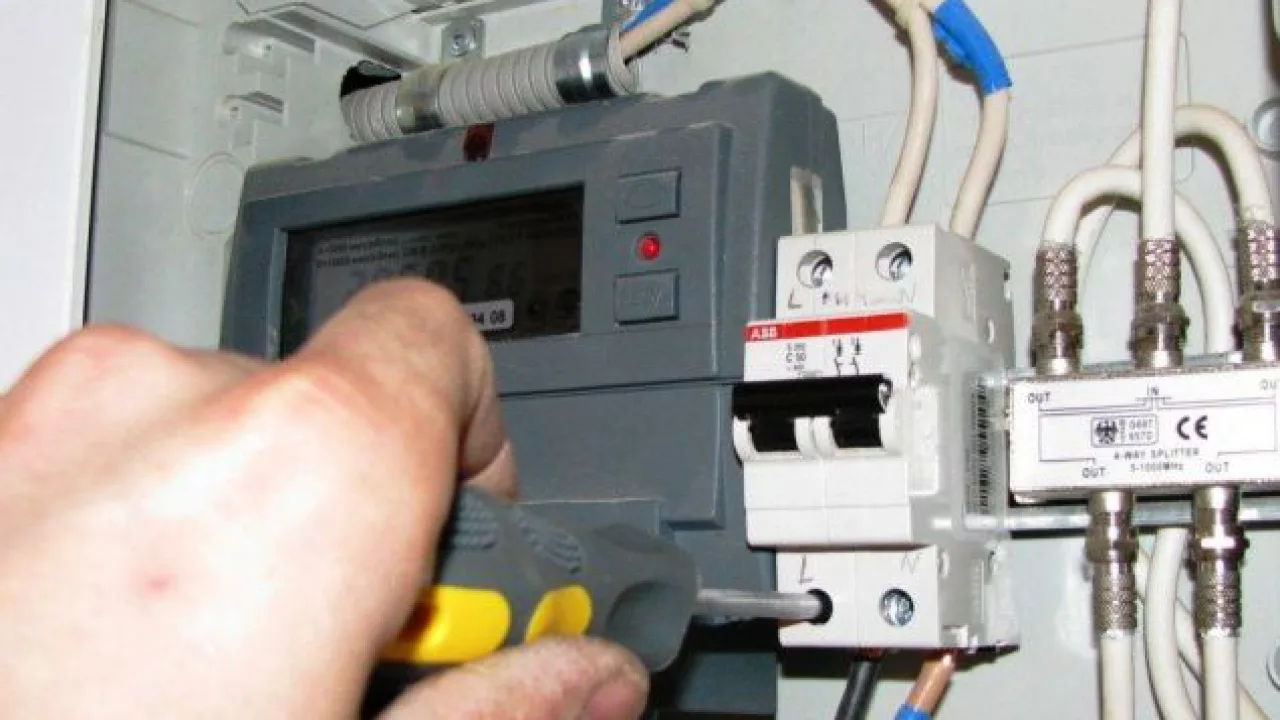

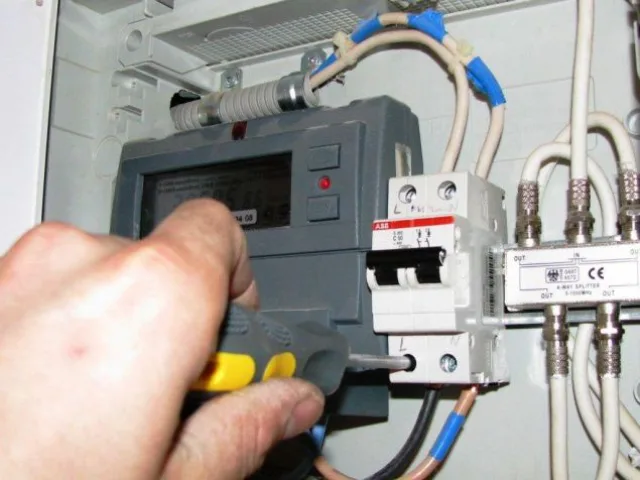

Схема подключения электросчетчика
Схема подключения электросчетчика

Помните: за все возможные последствия самовольной установки учетного оборудования отвечаете только вы.

Виды счетчиков и их ключевые особенности

ПараметрКлассифкация электросчетчиков
Тип используемого токапостоянный и переменный
Численность фаз однофазные, трехфазные
Численность тарифоводно- и многотарифные
ип рабочего механизмамеханические, электронные и гибридные счётчики электроэнергии — редко используемый промежуточный вариант с цифровым интерфейсом, измерительной частью индукционного или электронного типа, механическим вычислительным устройством
По типу подключения приборы прямого включения в силовую цепь и приборы трансформаторного включения, подключаемые к силовой цепи через специальные измерительные трансформаторы

На рынке представлены счетчики двух основных разновидностей: индукционные и электронные. Они различаются по механизму действия и точности измерений.

Индукционные модели стремительно вытесняются с рынка. Этому активно содействует правительство. Главный недостаток приборов данной категории в том, что их очень просто «обмануть», чем с удовольствием пользуются недобросовестные потребители.

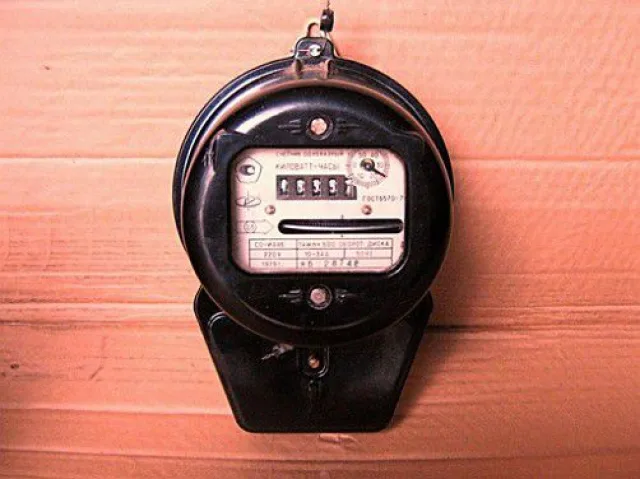

Индукционные счетчики
Индукционные счетчики

Электронные же счетчики более универсальные, компактные и точные. Дополнительным преимуществом современных моделей является возможность их настройки на работу в многотарифном режиме. Этот момент в особенности актуален для потребителей, проживающих в регионах с различными тарифами на электроэнергию в дневное и ночное время суток.

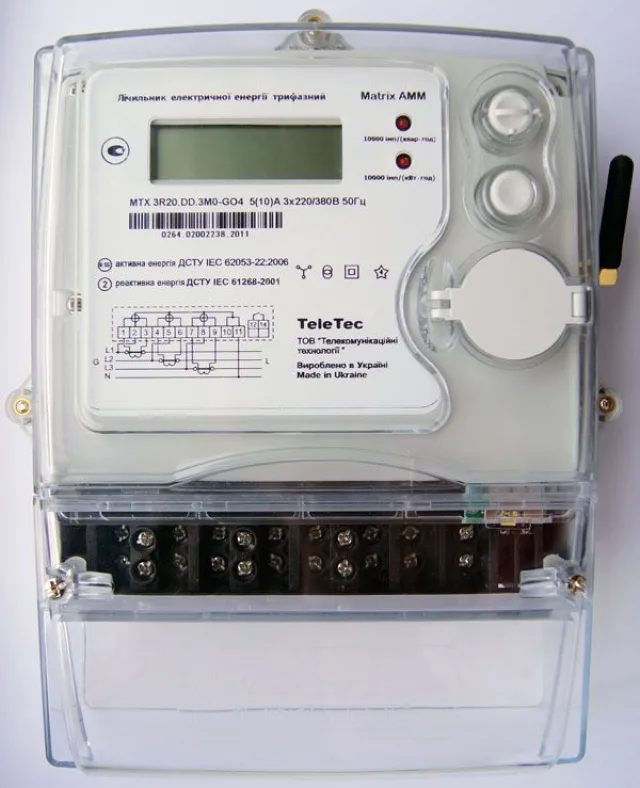

Электронный счетчик электроэнергии трехфазный MTX3 с GSM
Электронный счетчик электроэнергии трехфазный MTX3 с GSM

Таким образом, выбирая вид счетчика для самостоятельной установки, настоятельно рекомендуется отдавать предпочтение современным электронным моделям.

Дополнительно счетчики классифицируются по таким показателям как класс точности и номинальный ток. Чем меньше цифра класса счетчика, тем точнее он работает.

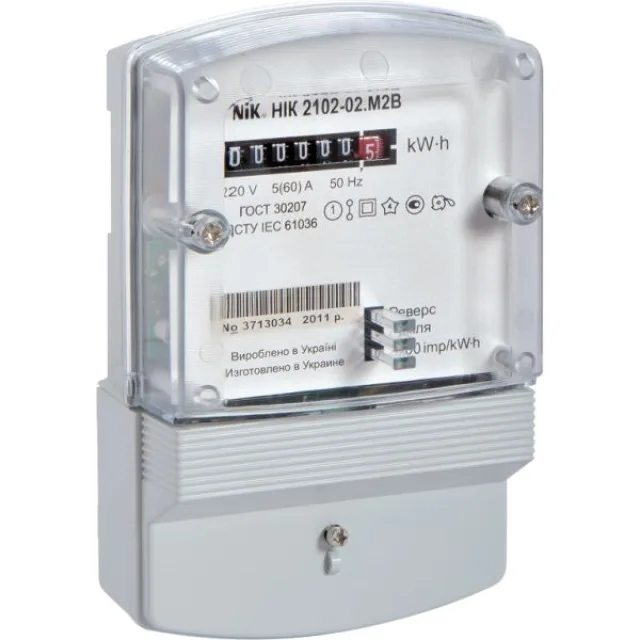

Счетчик НИК НИК 2102
Счетчик НИК НИК 2102

Требуемый номинальный ток определяется в индивидуальном порядке. Для расчета уточните в местном представительстве энергосбыта допустимый показатель активной мощности, установленный на одного потребителя. Это число нужно разделить на 220В либо же на 380В в зависимости от напряжения вашей электросети.

Для пользователей, подключенных к трехфазной сети, обычно устанавливается более высокий порог активной мощности, однако использовать трехфазное подключение в быту не совсем целесообразно.

Важно! В случае подключения счетчика к зданиям, для которых расчетное значение тока превышает 100 А, дополнительно устанавливаются трансформаторы тока. Напрямую «врезать» измерительный прибор в подобных условиях не получится.

В таких ситуациях важно учитывать, что включение в схему промежуточных элементов способно негативным образом отразиться на точности учета, поэтому к планированию трансформаторной схемы нужно подойти со знанием. Для этого лучше обратиться к квалифицированному специалисту.

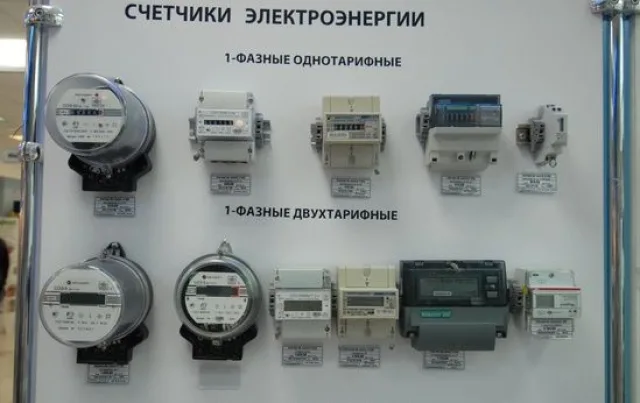

Счетчики электроэнергии
Счетчики электроэнергии

При выборе счетчика обязательно обращаем внимание на целостность пломбы и давность ее установки. Пломбу вы найдете на винтах кожуха счетчика. Максимально допустимый срок давности установки пломбы для однофазных приборов составляет 12 месяцев, для трехфазных – 24 месяца.

Цены на счетчики электроэнергии

Счетчики электроэнергии

Самостоятельное подключение счетчика: что по этому поводу говорит закон?

Чтобы избежать проблем со службой энергосбыта, предварительно обратитесь в ее местное представительство для заключения договора и получения необходимых разрешений на проведение запланированной работы.

Сотрудник упомянутой службы выдаст вам документы, в которых помимо всего прочего будут подробно перечислены требования, обязательные к соблюдению перед и во время монтажа электросчетчика.

Закон требует, чтобы счетчики, подключенные к частным домам, были установлены за пределами жилых помещений. Делается это для того, чтобы при необходимости сотрудник службы энергосбыта мог получить доступ к учетному оборудованию. Собственников квартир закон обязывает устанавливать учетные приборы в общем щитке, находящемся, как правило, на лестничной площадке.

Изучаем схему подключения счетчика

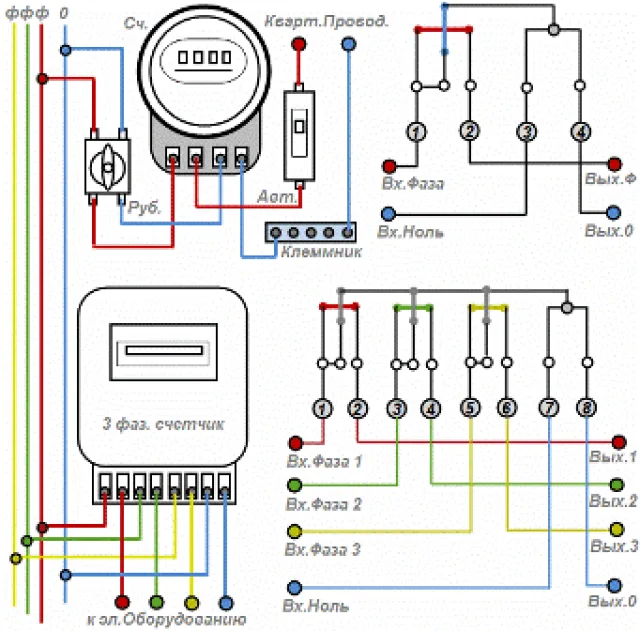

Схема подключения электросчетчика (однофазного и трехфазного)
Схема подключения электросчетчика (однофазного и трехфазного)

Рассматривать сложные варианты подключения мы не будем – оставим их профессионалам, т.к. без соответствующих навыков самостоятельно справиться с такой работой вряд ли получится.

Схема подключения электросчетчика прямого включения
Схема подключения электросчетчика прямого включения

Самый простой вариант – однофазное подключение. Оно выполняется с использованием максимум 6 кабелей и нагрузки. Провода заземления, фазы и нуля подключаются на вход учетного прибора. Аналогичные провода подсоединяются к его выходу.

Перед счетчиком устанавливается автоматический выключатель. Это делается для большей безопасности и удобства эксплуатации. Небольшой прибор будет самостоятельно отключать дом или квартиру от электроснабжения при возникновении любого рода опасных ситуаций.

Чтобы избежать проблем со службой энергосбыта, обязательно пломбируем выключатель. Для этого используем элементарный комплект, состоящий из крепежной DIN-рейки, пломбы и коробочки из пластика.

Конструкция типичного электросчетчика включает в себя шину. Это изделие выполнено в виде медной планки. Для ее крепления используются диэлектрические зажимы. По длине шины сделан ряд отверстий для подвода электрических кабелей и их последующего крепления. Данный метод подключения актуален при необходимости объединения нескольких отдельных проводов в один кабель.

Установка счетчика: основные правила и требования

Установку электросчетчика выполняем с обязательным соблюдением утвержденных правил. В первую очередь, изучаем требования техники безопасности по эксплуатации электрооборудования любого типа и назначения.

  1. Счетчик устанавливаем при температуре не ниже +5 градусов. Учетное оборудование, как и любая другая электроника, плохо переносит воздействие холода.
  2. При установке счетчика на улице сооружаем для него герметичный подогреваемый шкаф. Все необходимые для этого материалы и приспособления продаются в специализированных магазинах.
  3. Электросчетчик крепим на высоте в пределах 1-1,7 м над основанием. При более низком размещении прибора вам будет попросту неудобно смотреть показания.

Со всеми остальными рекомендациями и правилами вас ознакомит представитель службы энергонадзора в момент заключения договора и получения прочих необходимых документов.

rozetka1Устанавливаете счетчик ?

А Вы знаете на какой высоте лучше всего устанавливать розетки? нет ? тогда читайте статью на нашем портале — здесь.



Кроме этого обязательно прочитайте про схему подключения электросчетчика.

Пошаговая инструкция по установке счетчика

Прежде всего, подготавливаем набор для работы. Нам понадобится следующее:

  • счетчик и щиток;
  • монтажные инструменты с предварительно заизолированными ручками;
  • изоляторы;
  • выключатели (автоматы);
  • провода;
  • крепежи (винты и гайки);
  • измеритель напряжения;
  • DIN-рейки.

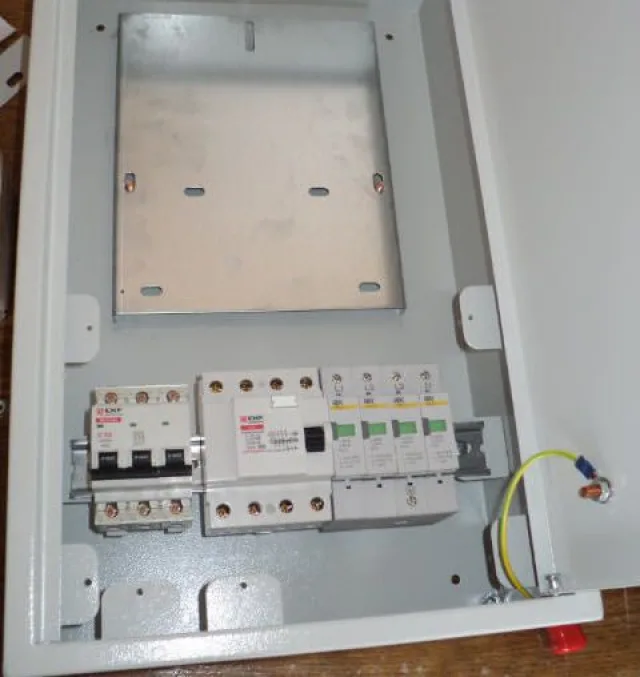

Щит учета
Щит учета

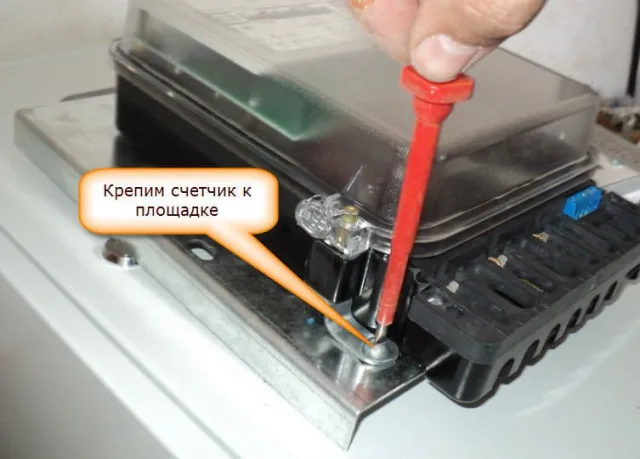

Установка счетчика
Установка счетчика

Далее работаем в таком порядке.

Первый шаг

Узнаем, является наша электросеть одно- либо трехфазной. Рассчитываем требуемое количество выключателей.

Второй шаг

Устанавливаем учетный прибор в корпус защитного щитка. Крепление выполняем с помощью специальных фиксаторов из комплекта.

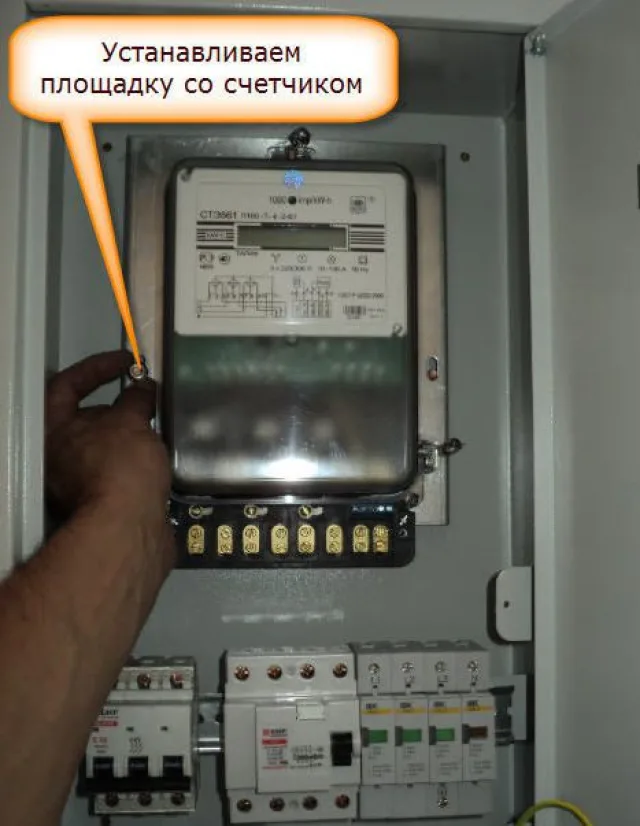

Установка площадки
Установка площадки

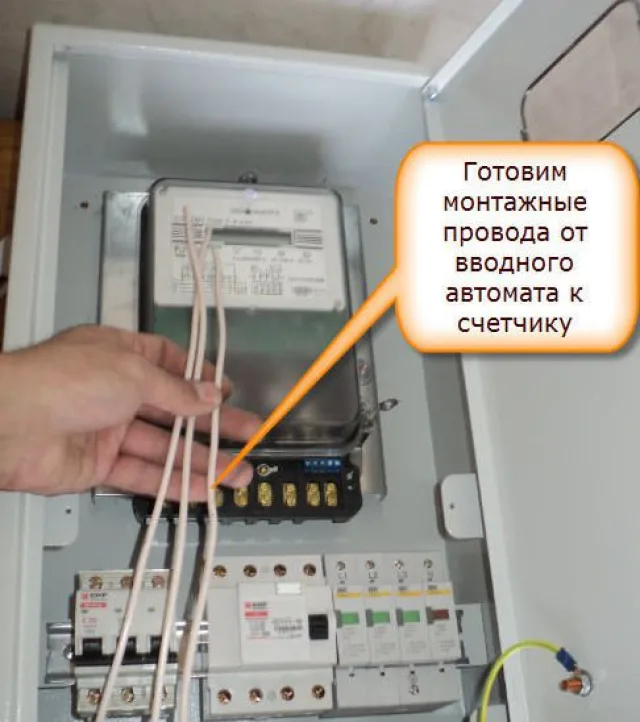

Готовим монтажные провода
Готовим монтажные провода

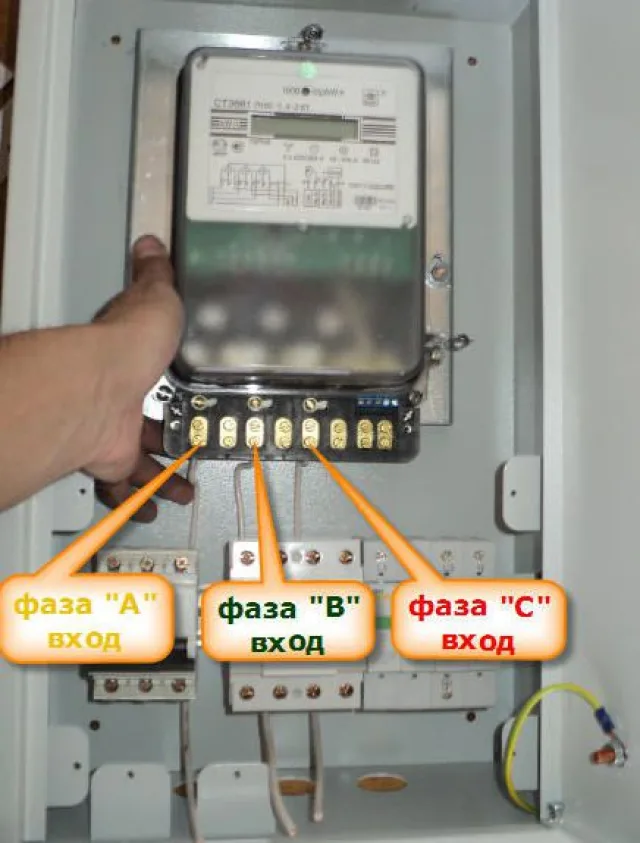

Заводим три фазы в счетчик, подключаем нижние клеммы
Заводим три фазы в счетчик, подключаем нижние клеммы

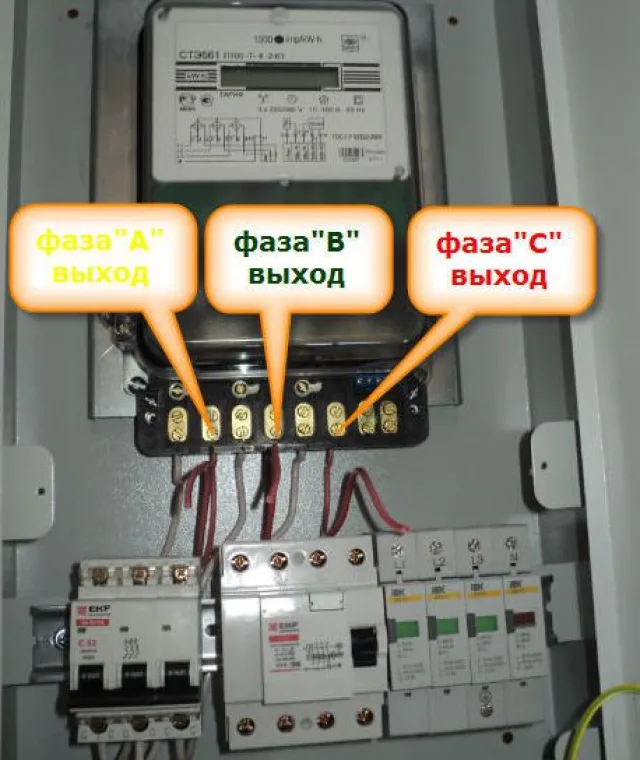

В клемму счетчика 1 входит фаза А, выходит из клеммы 2 на нагрузку; фаза В входит в 3 клемму, выходит в 4 и фаза С входит в 5, а выходит из 6. 7 и 8 - нулевые
В клемму счетчика 1 входит фаза А, выходит из клеммы 2 на нагрузку; фаза В входит в 3 клемму, выходит в 4 и фаза С входит в 5, а выходит из 6. 7 и 8 — нулевые

Третий шаг

Устанавливаем выключатели. Их будем крепить к DIN-рейке специальной подпружиненной защелкой. Саму же рейку предварительно фиксируем винтами к опорным изоляторам.

Четвертый шаг

Выполняем установку заземляющей и защитной шин. Крепим их к DIN-рейке либо же изоляторам в корпусе защитного щитка. Фиксацию выполняем винтами и гайками. Шины размещаем на таком расстоянии, чтобы вероятность замыкания проводов была исключена.

Сначала подключаем нагрузку на выключатели, после соединяем автоматы со счетчиком и только после этого выполняем подключение самого учетного прибора.

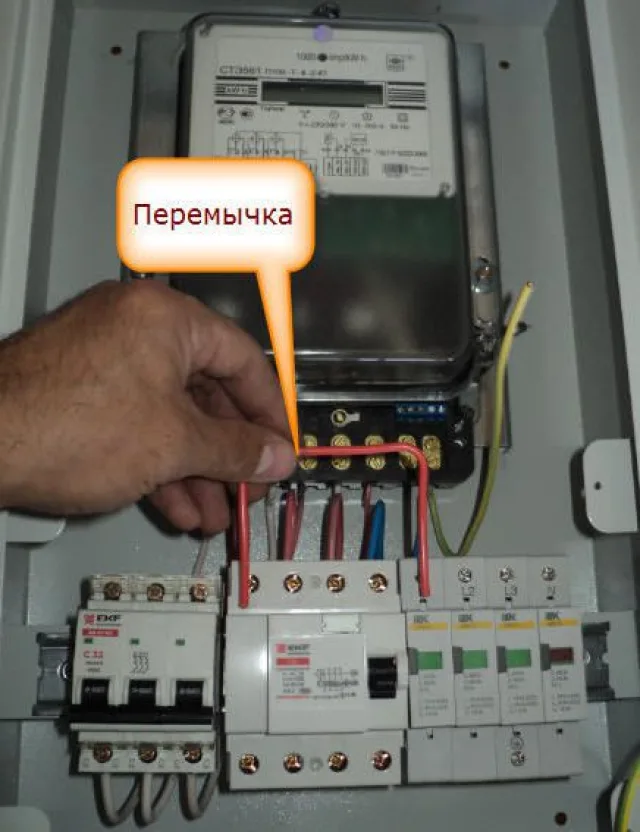

Перемычка
Перемычка

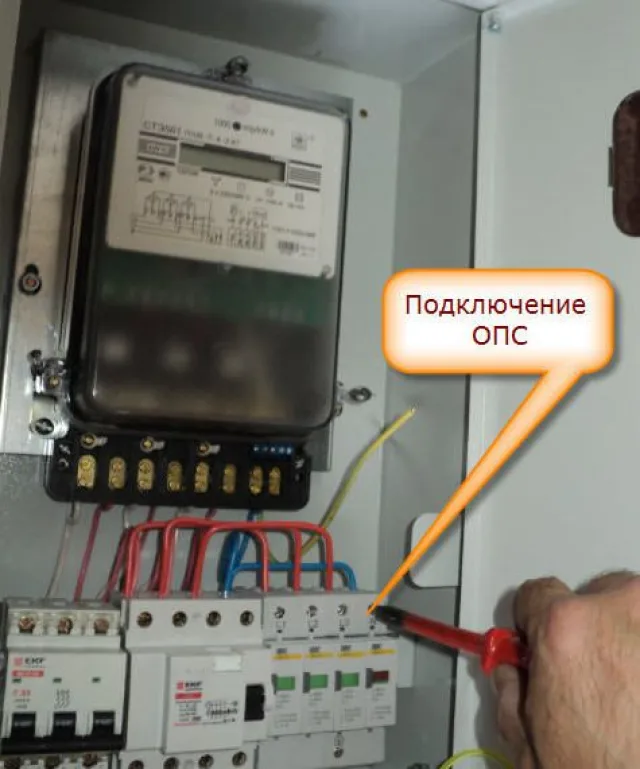

Подключение ОПС
Подключение ОПС

Пятый шаг

Подключаем нагрузки. Фазу пускаем на нижние зажимы выключателей, ноль соединяем с нулевой шиной, а провод заземления подключаем к шине заземления.

Шестой шаг

Устанавливаем перемычки, соединяющие зажимы сверху наших автоматов. Перемычки продаются в специализированных магазинах. Предварительно покупаем нужное количество перемычек по числу автоматов.

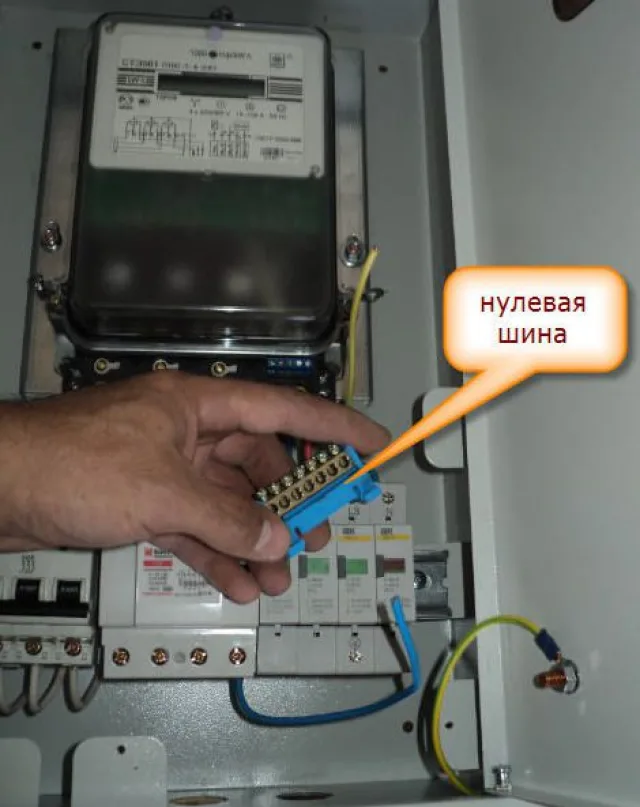

Нулевая шина
Нулевая шина

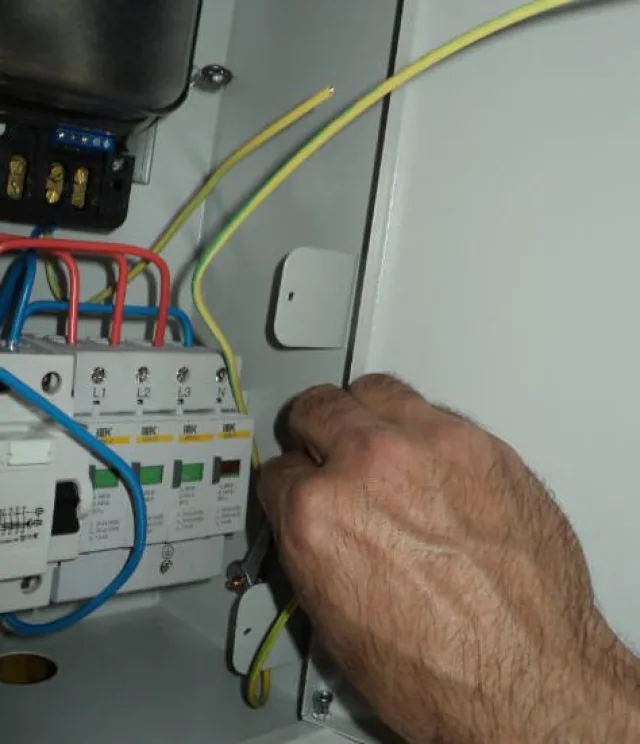

Прикручиваем провод к болту заземления
Прикручиваем провод к болту заземления

Седьмой шаг

Подключаем электросчетчик к нагрузке. Для этого выход «фазы» (является третьим зажимом учетного прибора) соединяем с верхними зажимами автоматов. Далее соединяем выход «нуля» (представлен четвертым зажимом учетного прибора) с нулевой шиной.

Восьмой шаг

Закрепляем корпус щитка электросчетчика на стене или другом подходящем для этого ровном основании. Выдерживаем удобную высоту.

Девятый шаг

Находим фазу, ноль и заземление. При отсутствии заземления проверяем специальным индикатором каждую жилу. Это простое приспособление поможет нам найти фазу. Если же заземление присутствует, вы легко его узнаете – обычно эта жила окрашена или помечена зеленым цветом.

Десятый шаг

Отключаем подачу электричества на дом или квартиру.

Одиннадцатый шаг

Соединяем провод ноля с третьей клеммой счетчика, а кабель фазы подключаем к первой клемме.

Двенадцатый шаг

Проверяем работу электросчетчика на холостом ходу, а после постепенно подаем нагрузку.

Тринадцатый шаг

Обращаемся в местное представительство службы энергосбыта для дополнительной проверки и опломбирования учетного оборудования.

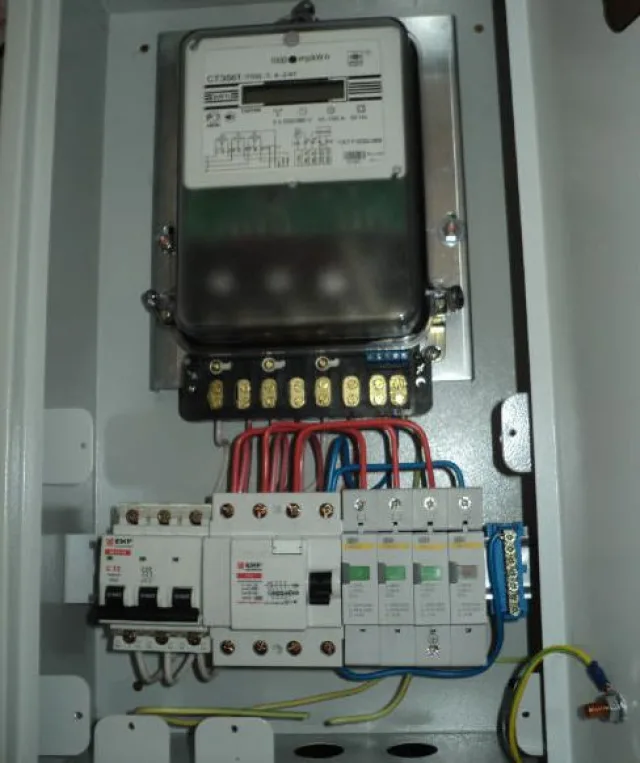

Работа завершена
Работа завершена

На этом работа по собственноручному монтажу и подключению электрического счетчика завершена.

Поздравляем, вы успешно справились со всеми мероприятиями и сэкономили деньги на услугах сторонних монтажников!

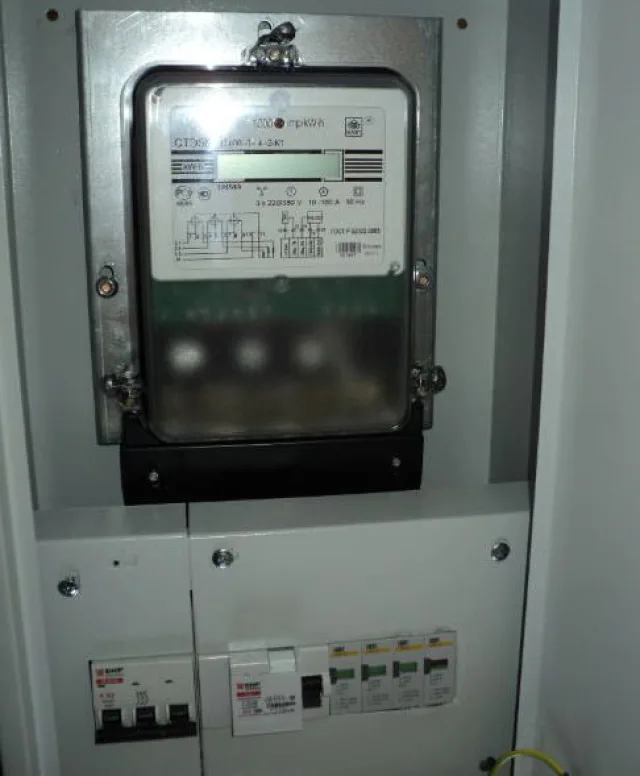

Закрываем защитные крышки щита учета, прикручиваем саморезами
Закрываем защитные крышки щита учета, прикручиваем саморезами

Узнайте, как сделать проводку в квартире своими руками, а также рассмотрите как сделать планирование и расчет электросети, из нашей статьи.

Видео – Схема подключения электросчетчика
