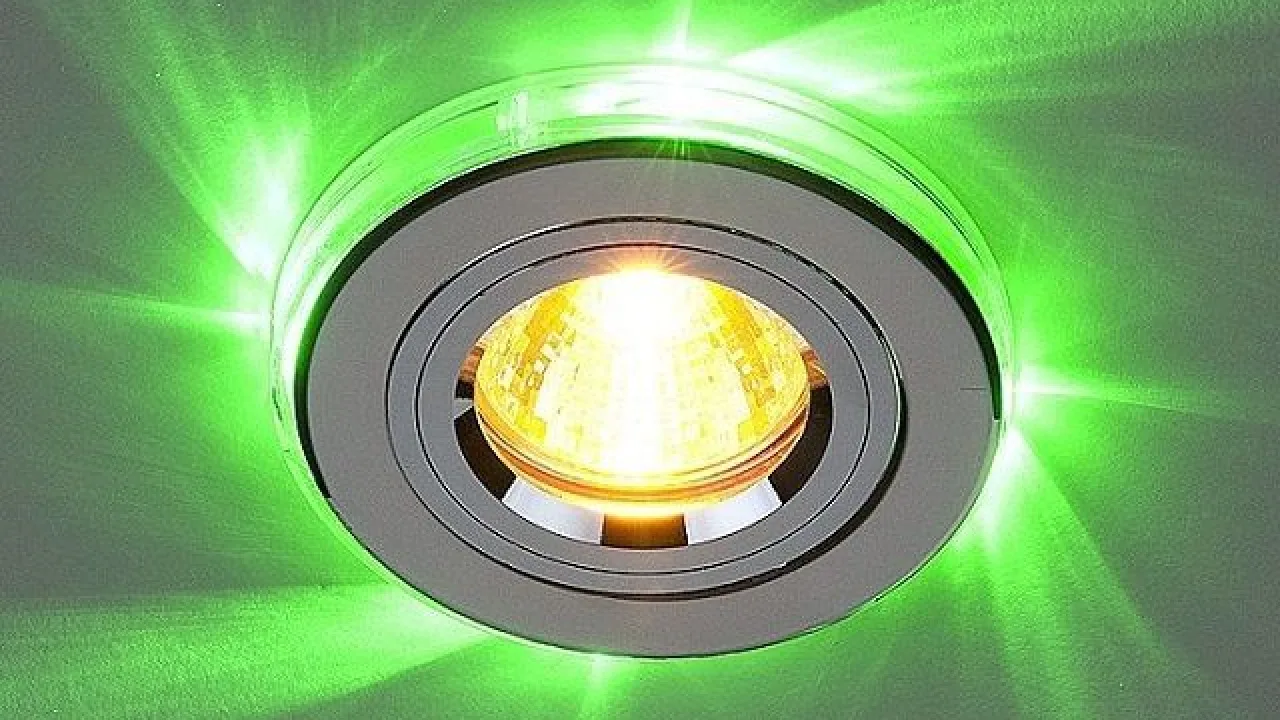

Точечные светильники для гипсокартонных потолков


Точечные светильники для гипсокартонных потолков

Точечные светильники для гипсокартонных потолков бывают различных типов и разнообразного дизайна. Они аккуратно смотрятся на плоскости потолка и дают максимальное количество белого или цветного света, который может быть направлен на определенную область помещения. Таким образом, с помощью их можно разбить комнату на зоны не только по интенсивности освещения, но и по цветовой гамме.

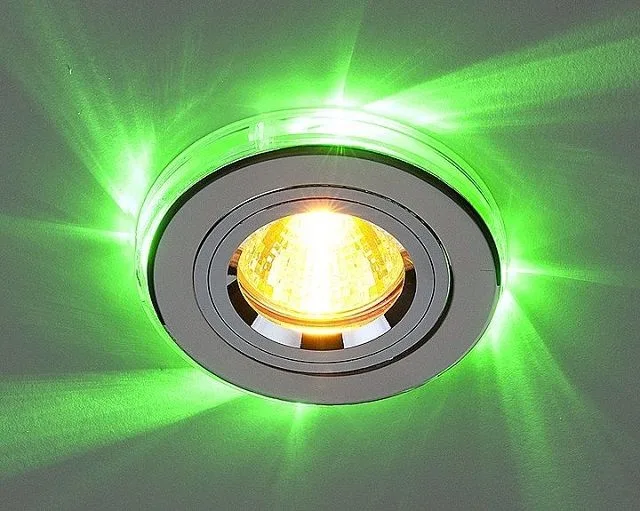

Точечные светильники для гипсокартонных потолков

Точечные светильники для гипсокартонных потолков

Точечные светильники устанавливаются в подвесные системы потолков, выполненные не только из гипсокартона, но и в плиты из минерального волокна, например, таких конструкций, как система «Армстронг».

Разводка проводов под точечные светильники скрыта за подвесной конструкцией потолка, поэтому для нее не придется выполнять трудоемкую работу по устройству штроб для утопления в них кабеля. Кроме этого, техническая часть прибора также будет скрыта в межпотолочном пространстве или в плафоне, а видимой останется только декоративная часть светильника, поэтому они будут выглядеть эстетично и аккуратно.

Чтобы выбрать один из видов точечных приборов освещения для разных жилых помещений, правильно составить проект их установки, необходимо разобраться с их характеристиками и классификацией.

Типы точечных светильников

Точечные приборы подразделяются по нескольким критериям — это виды ламп, напряжение питания, конструкция, способ установки и предназначение для конкретного помещения.

Эти различия важно знать, так как одни из них помогут сэкономить электроэнергию, другие – соблюсти определённые требования безопасности при эксплуатации приборов, а третьи будут способствовать гармонизации дизайна помещения.

Конструкция светильников

Если конструкцию точечных светильников рассматривать с разных точек зрения, то их можно подразделить:

- на встраиваемые и накладные;

- на поворотные (карданные) и неповоротные;

- на одинарные и карданные (блочные);

Кроме того, есть разделение по типу применяемых осветительных элементов (ламп), по напряжению, а также по уровню влаго- и пылезащищенности.

  • Встраиваемые и накладные модели

Конструкция подобных осветительных приборов, в первую очередь, различается по способу их установки. Они делятся по этому критерию на накладные и встраиваемые.

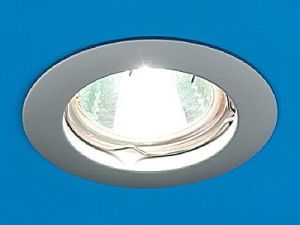

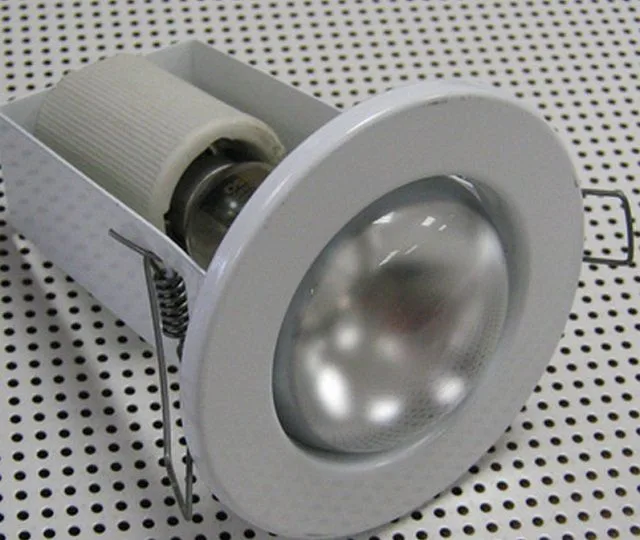

Встраиваемый точечный светильник

Встраиваемый точечный светильник

- Встраиваемые варианты отличаются тем, что вся их техническая часть располагается в межпотолочном пространстве, а декоративное обрамление и вход в патрон для вкручивания или установки лампочки – с наружной стороны подвесной системы.

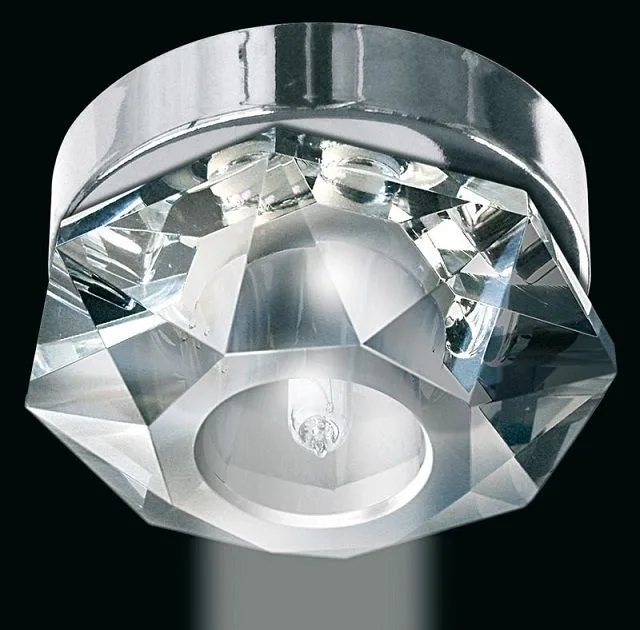

Точечный светильник накладного типа

Точечный светильник накладного типа

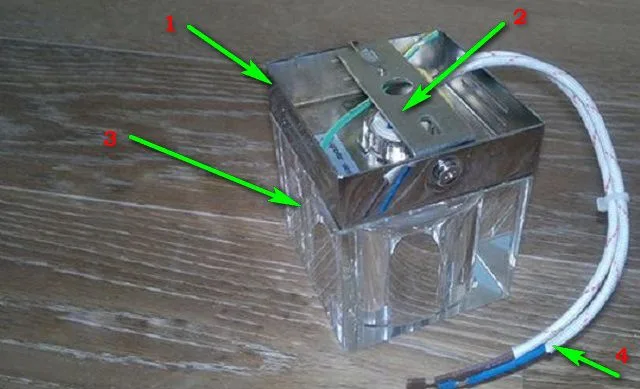

- Накладные светильники закрепляются непосредственно на гипсокартонную поверхность, и их монтаж существенно отличается от встроенного варианта. Установка подобных моделей иногда имеет больше сходства с монтажом обычной люстры, так как патрон светильника находится в плафоне, закрепленном с внешней стороны конструкции подвесного потолка.

2015-12-24_195912Умеете вешать люстру?

Подвеска и подключение этого осветительного прибора имеет ряд нюансов. Как правильно подвесить люстру, с учетом особенностей модели – читайте в специальной публикации нашего портала.

  • Поворотные и неподвижные модели

- Неподвижные светильники жестко закрепляются в одном положении и освещают определенную зону. Их свет невозможно будет перенаправить в другую область помещения.

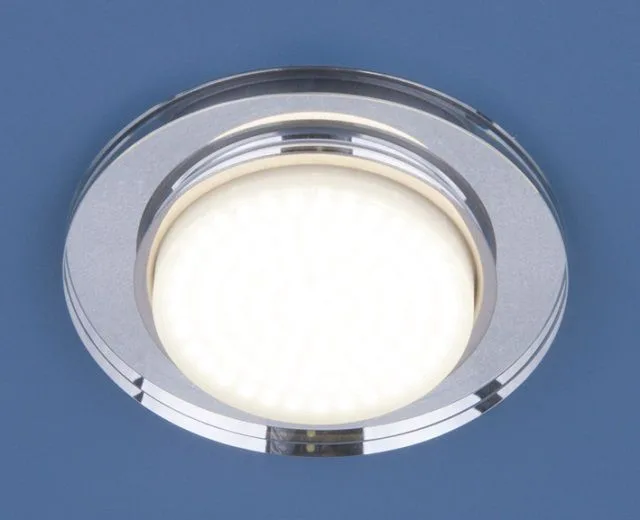

Неподвижный светильник "привязан" к своему участку освещения

Неподвижный светильник «привязан» к своему участку освещения

- Поворотные (их еще называют карданными) модели отличаются тем, что патрон в их конструкции встроен в специальное дополнительное шарнирное приспособление, например, два кольца на полуосях. Оно может поворачиваться и устанавливаться под разными углами вместе с вкрученной в него лампой. Именно такие модели позволяют направлять свет в нужную сторону для освещения отдельной зоны комнаты.

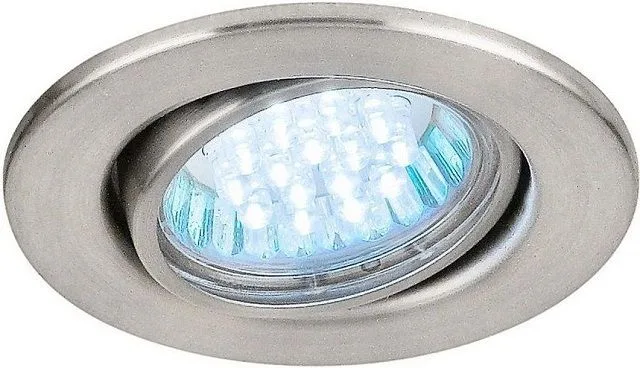

Поворотный или карданный светильник можно направить на нужный участок помещения

Поворотный или карданный светильник можно направить на нужный участок помещения

Поворотными блоками могут быть оснащены как встраиваемые, так и накладные типы точечных светильников.

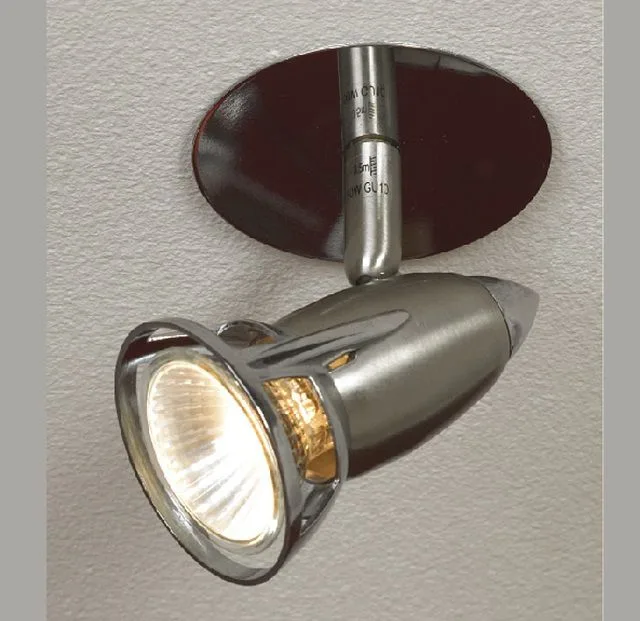

Накладной светильник с шарнирным механизмом

Накладной светильник с шарнирным механизмом

К этому же типу относятся светильники, закрепляемые на штанге, так называемые споты. Патрон для лампы расположен в специальном корпусе, который имеет шарнирный поворотный механизм. Корпус смонтирован на ножке, с помощью которой закрепляется на штанге или декоративной панели.

  • Одинарные и блочные светильники

Точечные светильники могут быть одинарными или собранными в блоки по несколько единиц.

- Одинарные светильники оснащаются одним патроном, соответственно, имеют одну осветительную лампу.

- Блочные осветительные приборы представляют собой конструкцию, состоящую из нескольких светильников, которые встроены в один корпус, представляющий собой или короб какой-либо формы, или же специальную штангу.

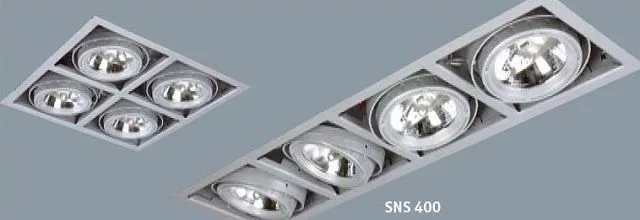

Иногда выгоднее установить целый блок точечных светильников

Иногда выгоднее установить целый блок точечных светильников

В зависимости от конструкции блочных светильников, они также могут быть поворотными и неповоротными, встраиваемыми или накладными.

Любая конструкция подобных моделей более массивна, но зато и значительно удобнее в эксплуатации, так как, установив один блок с несколькими поворотными светильниками, их свет можно направить в разные зоны помещения.

Типы светильников по осветительным элементам

В точечных светильниках могут быть рассчитаны на использование различных осветительных элементов – это обязательно должно указываться в инструкции к осветительному прибору. Так, в таких светильниках могут устанавливаться:

- лампы накаливания

- светодиодные лампы;

- галогенные лампы;

- ртутные (люминисцентные) энергосберегающие лампы.

Осветительные приборы, оснащенные теми или иными элементами, затрачивают разное количество электроэнергии и могут существенно различаться по цене.

  • Обычные лампы накаливания в настоящее время уже достаточно редко используются в точечных светильниках, так как они неэкономны в эксплуатации.

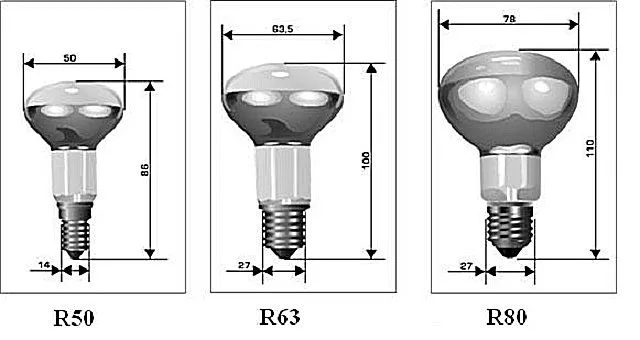

Лампы накаливания стремительно сдают свои позиции, но все же еще достаточно широко применяются

Лампы накаливания стремительно сдают свои позиции, но все же еще достаточно широко применяются

Светильники, оснащаемые лампами накаливания, считаются «классическими» устройствами, так как они не требуют специального оборудования – достаточно будет протянуть качественную проводку.

Кроме неэкономности самих ламп накаливания, у светильников, рассчитанных на работу с ними, еще несколько существенных недостатков:

Во-первых – это их высота, которая варьируется от 86 до 110 мм. Этот параметр нужно обязательно учесть, так как потолок станет гораздо ниже, потому что подвесную конструкцию придется опустить на высоту патрона, добавив еще и порядка 15÷20 мм запаса.

Во-вторых, выраженным «минусом» подобного светильника можно назвать его сильный нагрев, особенно если в патрон устанавливается лампа большой мощности. Пластиковые элементы осветительного прибора могут не выдержать высоких температур и начать постепенно плавиться под их воздействием.

Единственным достоинством ламп накаливания считается их доступная цена, однако, нужно учитывать и то, что срок их службы обычно не очень велик.

  • Галогенные светильники используются с целью получения мощного светового потока, рассеиваемого специальным стеклянным плафоном. Однако, устанавливая подобные лампы в осветительные приборы, следует учитывать, что они никак не способствуют энергосбережению. Цена на них несколько ниже, чем на светодиодные лампочки, но и прослужат они более короткий срок.

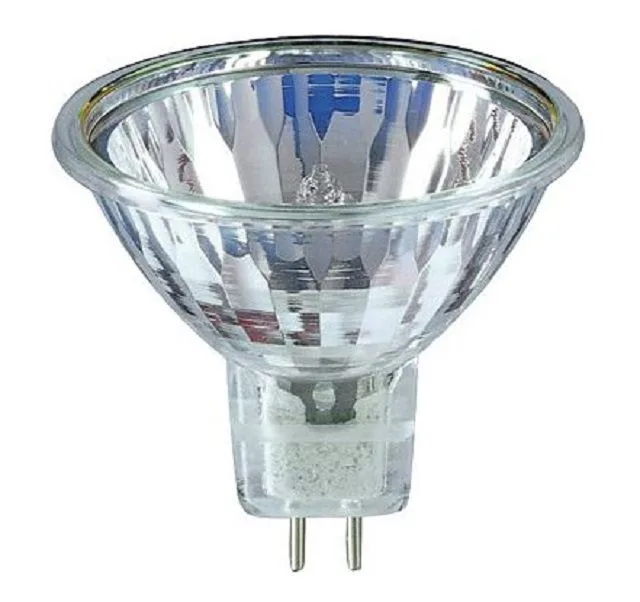

Миниатюрная галогенная лампа

Миниатюрная галогенная лампа

Чаще всего галогенные лампы имеют штекерный цоколь, поэтому, если планируется использовать именно их, то, нужно выбирать светильники с соответствующим разъемом в патроне.

Высота галогенных светильников достаточно комфортна для встраивания их в гипсокартонную конструкцию, которую нужно будет опустить от поверхности перекрытия всего на 50÷70 мм. Так как некоторые галогенные лампы работают от напряжения в 12 В, то для всей устанавливаемой системы придется приобрести трансформатор. Кроме того, для любых «галогенок» очень важным условием их длительной эксплуатации является устройство плавного пуска – лампа выходит на полную мощность не сразу, а в течение нескольких секунд. Часто это устройство совмещено с понижающим трансформатором.

Галогенные лампы создают мощный световой поток, который превышает освещение от обычных или светодиодных ламп. Светильники такого типа позволяют применять для регулировки интенсивности освещения специальный диммер. Световой поток от люминесцентных ламп имеет собственные оттенки — теплые и холодные.

Учитывая все положительные качества этого типа ламп, их можно назвать самыми популярными среди всех существующих осветительных элементов, применяемых в точечных светильниках.

  • Энергосберегающие ртутные лампы, которые чаще всего называют люминесцентными, достаточно эффективно экономят электроэнергию, но у них есть несколько существенных недостатков.

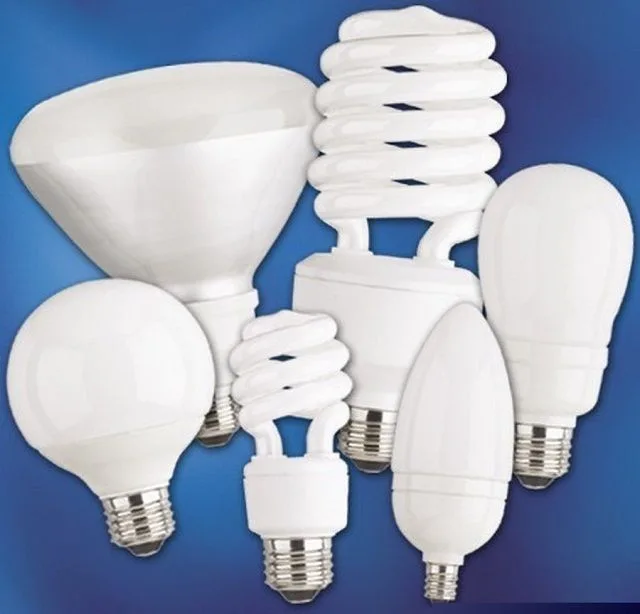

Люминесцентные энергосберегающие лампы обладают немалыми недостатками

Люминесцентные энергосберегающие лампы обладают немалыми недостатками

- Прежде всего это то, что они неблагоприятно влияют на зрение, способны вызывать быструю усталость глаз.

- Такие лампы требуют специальной утилизации, так как содержат вредные для человеческого организма вещества, в частности – очень токсичную ртуть

- Еще одним минусом этого типа ламп можно назвать их высоту, которая практически такая же, как и у обычных стандартных ламп накаливания.

Интенсивность освещения от этих приборов будет более высокой, если они устанавливаются в накладные светильники. Ну а если их вкрутить во встраиваемые модели, которые углублены в гипсокартонную конструкцию, то происходит значительное ослабление светового потока, даже несмотря на отражающую поверхность плафона.

Одним словом, для точечных светильников их трудно назвать хорошим вариантом.

  • Светодиодные лампы стоят достаточно дорого, но они оправдывают себя тем, что во время их эксплуатации используется минимум электроэнергии, а это помогает значительно сэкономить на ее оплате. Кроме этого, качественные светодиодные приборы служат гораздо дольше, чем любые другие осветительные элементы.

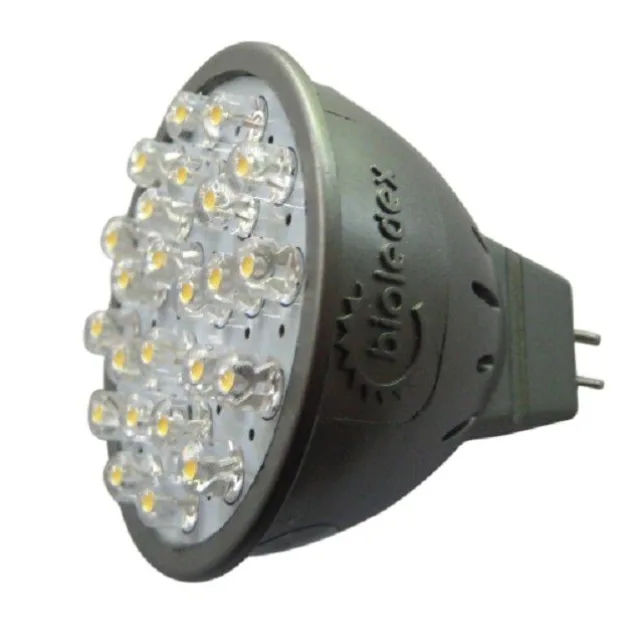

Наиболее экономичный вариант - это светодиодные лампочки

Наиболее экономичный вариант — это светодиодные лампочки

Светодиодные могут иметь разную мощность светового потока, а также холодный или теплый свет. Лампы, имеющие холодный оттенок, обычно используются для установки в офисных помещениях, так как они повышают работоспособность. Элементы же, дающие теплое освещение, способствуют отдыху и расслаблению, создавая уют, поэтому их рекомендовано использовать в жилых комнатах.

Если принято решение установить точечные светильники именно со светодиодными лампами, то можно использовать специальный, регулирующий яркость освещения прибор — диммер. Он позволит создать в комнате нужную атмосферу с помощью интенсивности света, рассеивая или «уплотняя» его.

Некоторые типы этих светильников оснащаются специальным плафоном, способным создавать на потолке различные теневые или цветовые рисунки. Этот эффект можно использовать для оформления определенного стиля интерьера.

Нередко светодиодным лампам придается "классический" вид

Нередко светодиодным лампам придается «классический» вид

Светодиодные лампы изготавливаются с различной цоколевкой – под обычный резьбовой патрон (с резьбой Эдисона 14 или 27 мм) и со штекерным соединением, характерным для «галогенок». Кроме того, точечные светильники могут иметь и специфические патроны под цоколи светодиодных ламп типа GX70 и GX53. Образец показан на рисунке ниже.

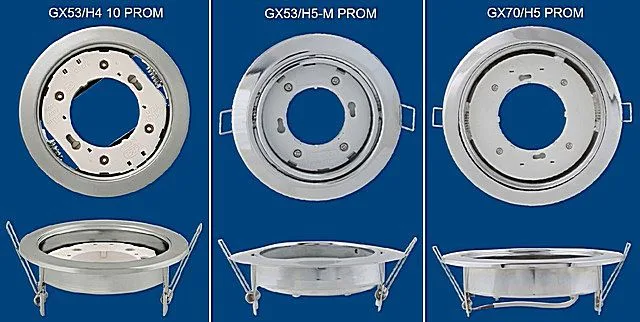

Особые типы цоколей - GX70 и GX53

Особые типы цоколей — GX70 и GX53

Исходя из вышесказанного, можно утверждать, что самым оптимальным вариантом для установки в точечные светильники на сегодняшний день являются светодиодные лампы. Цена на них пока высока, однако, они безопасны, долговечны и экономичны, и быстро оправдывают свою покупку.

Различия точечных светильников по напряжению

Как правило встречаются два основных типа точечных светильников:

- приборы, рассчитанные на 220 В сети переменного тока;

- светильники, рассчитанные на 12 В;

Можно встретить модели со светодиодными лампами, требующими 3 В постоянного тока.

Этот параметр указывается на упаковке как самого осветительного прибора, так и ламп, предназначенных для него.

Напряжение, подаваемое на лампу, будет напрямую зависеть от ее типа, поэтому нужно заранее определиться с осветительными элементами, так как подключение и составление схемы точечных приборов имеет свои особенности.

При необходимости понизить напряжение, необходимо будет использовать трансформатор. Эксплуатация определённых разновидностей светодиодных светильников потребует установки дополнительного устройства – так называемого драйвера.

Если установленные в светильники типы ламп будет решено поменять на другие, имеющие иную конструкцию, принцип работы и напряжение питания, то скорее всего придется внести изменения и в схему цепи электропроводки.

Уровень защищенности светильников

Точечные светильники могут быть открытыми и закрытыми — от этого параметра зависит место их установки.

Открытая конструкция светильников подойдет только для помещений с нормальной влажностью, но их нельзя устанавливать в ванных комнатах, и тем более — в помещениях бани. В таких приборах лампа не закрыта плафоном, поэтому влага может существенно сократить срок службы приора или даже вызвать серьезную аварию. К открытым также можно отнести большинство светильников, имеющих поворотные механизмы – их тоже стараются не использовать в помещениях с повышенной влажностью.

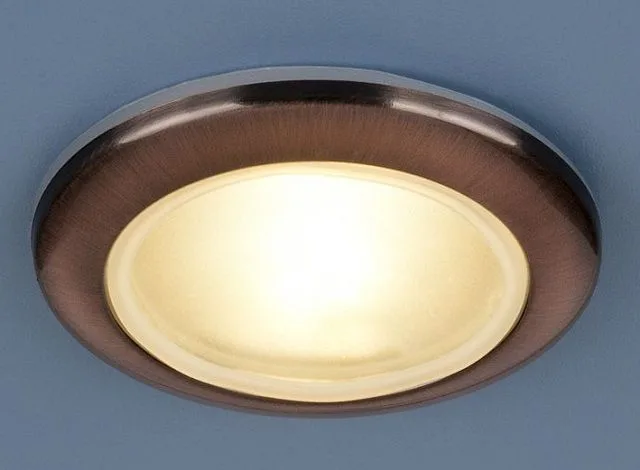

Для помещений с повышенной влажностью потребуются специальные точечные светильники

Для помещений с повышенной влажностью потребуются специальные точечные светильники

Для ванных комнат, бассейнов и банных помещений необходимо приобретать специальные влагозащищенные светильники.

Чтобы осветительные приборы служили долго о не представляли никакой опасности, они должны быть защищены не только от влаги, но и от воздействия пыли. Обычно степень защиты указывается на самом приоре и обязательно – в его техдокументации. Это – индекс IP с двумя цифрами после него.

Первый показатель расскажет о степени защищенности от проникновения твердых тел пыли:

- 0× — это полное отсутствие защиты;

- 1× – прибор имеет защиту от фрагментов размером до 50 мм;

- 2× – говорит о защищенности от 12 мм частиц;

- 3× – от частиц размером до 2,5 мм;

- 4× – максимальный размер — 1,0 мм;

- 5× – возможно частичное проникновение мелкой пыли

- 6× – прибор имеет гарантированную защиту от пыли.

Вторая цифра показателя даст характеристику электроприбору по его защищенности от влаги:

- ×0 – влагозащищенность полностью отсутствует;

- ×1 – светильник имеет защиту от вертикального попадания капель воды;

- ×2 – защита от капель, падающих под небольшим углом;

- ×3 – защита от капель брызг, попадающих на светильник под большим углом;

- ×4 – светильник защищен от брызг, попадающих на него под любым углом;

- ×5 – имеется защита от струй воды;

- ×6 – светильнику не страшно прямое воздействие сильного потока воды;

- ×7 – прибор может быть кратковременно погружен в воду;

- ×8 – светильник может длительное время находиться под водой, например, при установке его в бассейнах.

ВлагозащитаЧто важно знать о влагозащищенный светильниках?

Если панируется установка освещения в ванной, то к выбору приборов предъявляются особые требования. Более подробно о влагозащищенных светильниках для ванных комнат читайте в отдельной публикации нашего портала.

Подготовка к работе и монтаж светильников

Установка этих приборов в гипсокартонный потолок требует определенной подготовки. В этот процесс входит закупка необходимых материалов и инструментов, если последние отсутствуют в доме.

Что необходимо для монтажа

В комплект материалов входят следующие наименования:

  • Электрический кабель для разводки и подключения осветительных приборов. Его длина выбирается в зависимости от размера помещения и составленной схемы монтажа светильников. Кабель может быть двужильным, но некоторые типы светильников требуют заземления их корпуса – в этих случаях применяется трехжильная проводка. Предпочтение отдается, безусловно, меди. Обычно для освещения в комнате достаточно сечения в 1,5 мм.

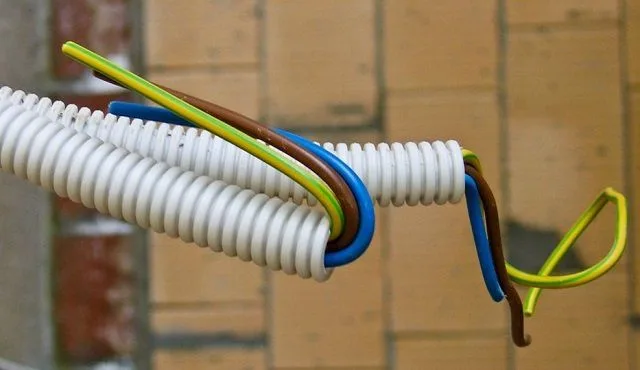

Кабели, заключенные в пластиковую гофротрубу

Кабели, заключенные в пластиковую гофротрубу

  • Изоляционная гофротруба, в которой кабель будет защищен от различных воздействий.  Длина также варьируется в зависимости от протяженности проводки.
  • Клеммы для соединения проводов при подключении светильников. Это могут быть винтовые колодки, пружинные клеммы, или. А самый лучший вариант – многоразовые зажимные клеммы Ваго. Они хотя и дороже, но не настолько, чтобы экономить на удобстве работы и на безопасности соединений.

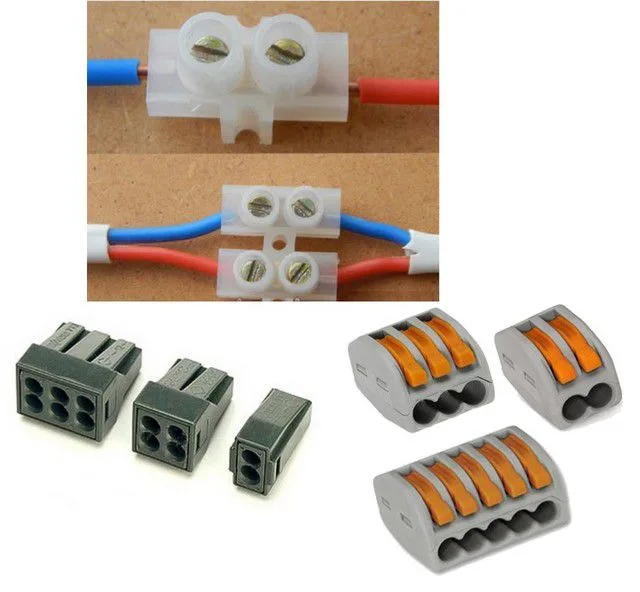

Различные типы коммутационных клемм

Различные типы коммутационных клемм

  • Трансформатор напряжения. Он потребуется в том случае, если для монтажа выбраны галогенные лампы, рассчитанные на работу от 12 В. Этот прибор должен соответствовать необходимой мощности. Обычно его выбирают с расчетом, чтобы его выходная мощность превышала суммарную мощность устанавливаемых ламп не менее, чем на 20÷25%.

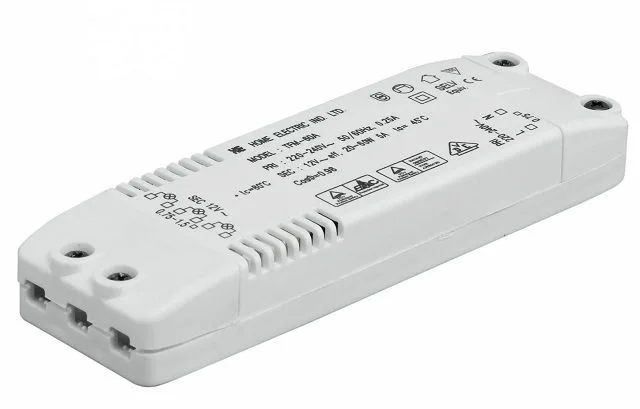

Нередко в цепи питания точечных светильников необходим трансформатор

Нередко в цепи питания точечных светильников необходим трансформатор

  • Драйвер тока будет необходим при установке некоторых моделей светодиодных светильников, работающих от пониженного напряжения. Это прибор одновременно играет роль и понижающего трансформатора-выпрямителя, и стабилизатора тока и напряжения – многие светодиоды весьма чувствительны к перепадам параметров цепи.

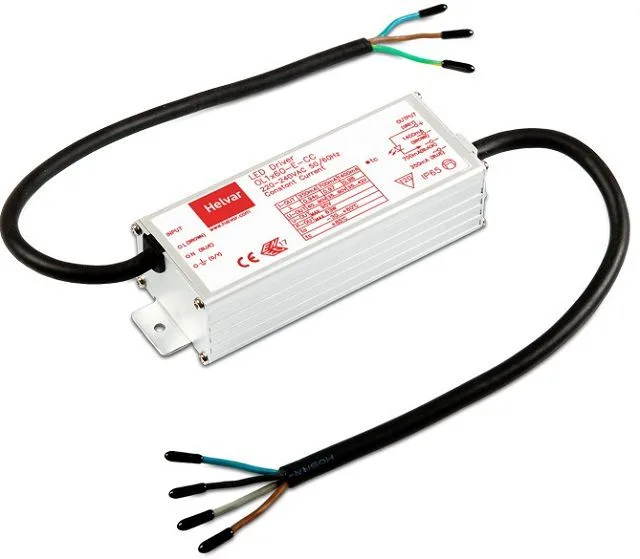

Для некоторых светодиодных светильников обязательным элементом становится так называемый драйвер питания

Для некоторых светодиодных светильников обязательным элементом становится так называемый драйвер питания

В случае выбора последовательного подключения светильников, драйвер должен иметь запас по силе тока для нормального функционирования всей цепи.

Однако, следует заметить, что последовательное подключение имеет один важный недостаток — при выходе из строя одного из светильников, прекращается работа всей цепи. Поэтому, рекомендовано проводить параллельный монтаж, но в этом случае придется приобретать для каждого светильника отдельный драйвер. Некоторые модели светильников оснащаются производителями собственными драйверами, в этом случае их можно подключать параллельно без всяких проблем. Во всяком случае, при приобретении следует всегда внимательно знакомиться с технической документацией приборов.

Параллельное подключение светильников с индивидуальными трансформаторами-драйверами

Параллельное подключение светильников с индивидуальными трансформаторами-драйверами

  • Сами точечные светильники. Их количество определяется в зависимости от составленной схемы и размера площади комнаты. Обычно их монтаж производится на расстоянии 500 ÷ 1200 мм друг от друга.

Инструменты для установки точечных светильников

Для удобного и качественного монтажа светильников потребуются следующие инструменты:

  • Электрическая дрель или шуруповерт для вырезания отверстий в гипсокартоне.
  • Сверло-коронка для вырезания отверстий на 60÷75 мм или регулируемый вариант сверла («балеринка»), на котором можно выставить нужный диаметр отверстия.

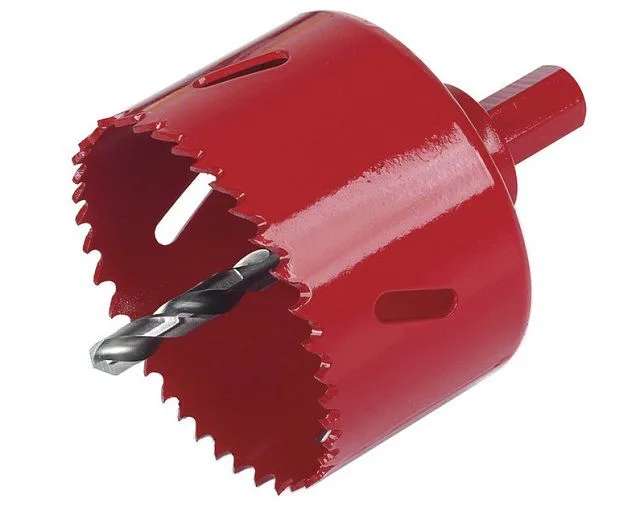

Сверло-коронка для вырезания гнезд под светильники

Сверло-коронка для вырезания гнезд под светильники

  • Рулетка и длинная линейка.
  • Индикатор для определения фазы напряжения.
  • Набор отверток
  • Кусачки для проводов, плоскогубцы — если планируется производить опрессовку соединительных гильз.
  • Изоляционная лента или термоусадочная трубка нужного диаметра
  • Острый нож или съемник изоляции для зачистки проводов перед их соединением или защищающее устройство.

Монтаж точечных светильников на гипосокартонный потолок

Чтобы не ошибиться в количестве покупаемого материала, заранее определить места расположения светильников, а также спланировать для них разводку кабеля, необходимо составить свою или найти готовую схему.

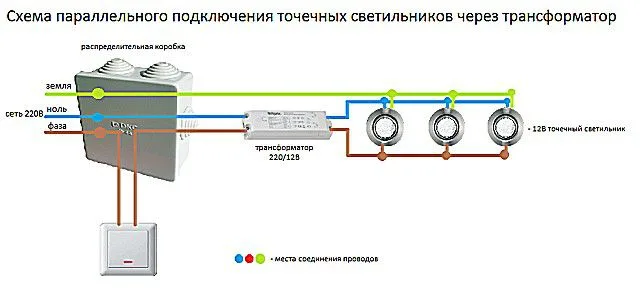

Схема параллельного подключения светильников с общим трансформатором

Схема параллельного подключения светильников с общим трансформатором

  • Первое, что делают перед началом разметки и монтажа кабельной разводки – это монтируют каркас из металлического профиля или деревянного бруса для гипсокартонного потолка.

Здесь нужно учесть то, какие светильники будут установлены — накладные или встраиваемые, так как их монтаж несколько разнится между собой.

Например, для накладных осветительных приборов к потолку или на каркас необходимо закрепить жесткую основу, на которую через гипсокартонный лист будет установлена и прикручена панель накладной модели.

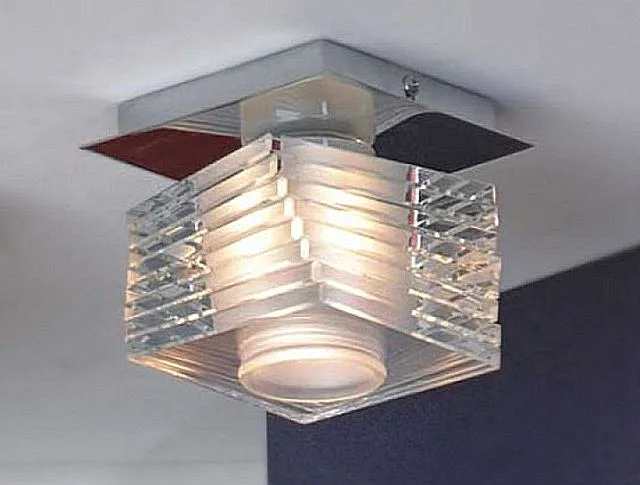

Для накладных светильников необходимо над подвесным потолком предусмотреть монтажные площадки

Для накладных светильников необходимо над подвесным потолком предусмотреть монтажные площадки

  • Каркасную обрешетку можно использовать для закрепления к ней кабельной разводки, которую лучше всего сразу «одеть» в гофрированную пластиковую трубу.
  • Трубка закрепляется на обрешетке на специальные кронштейны или прикручивается на пластиковые хомуты в нескольких местах, а отрезки или петли кабеля длиной в 200÷300 мм, к которым будут подключаться светильники в определенных для установки их местах, оставляются в свободном состоянии.
  • Для удобства установки осветительных приборов и по эстетическим соображениям, их располагают на одинаковом расстоянии друг от друга —  обычно оно составляет 500÷1200 мм. Позже кабельные петли будут пропущены через вырезанные для них в гипсокартоне отверстия и пропущены на внешнюю сторону потолка.
  • Далее, по обрешетке производится закрепление гипсокартонных листов, на котором с помощью рулетки и линейки, ориентируясь на линию соединения листов, размечается места, где будут установлены светильники. При этом очень важно не допустить весьма распространенную ошибку начинающих электромонтажников, когда намеченное отверстие вдруг приходится на направляющую каркаса.
  • Также нужно учесть, что между центром будущей окружности для установки светильника и стеной должно быть расстояние, равное не более 550÷600 мм
  • Если в цепи предусмотрена установка трансформатора, его устанавливают над подвесным потолком, в межпотолочном пространстве, закрепляя на элементах обрешетки или даже просто укладывая сверху на поверхность листа.

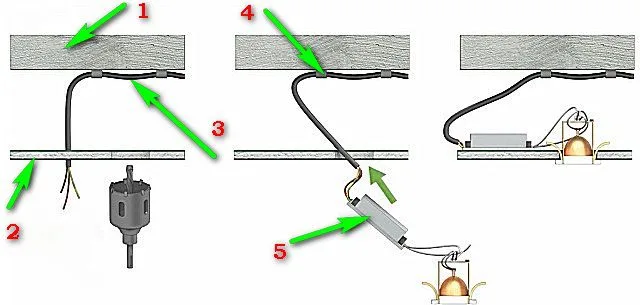

Примерная схема установки точечного светильника с трансформатором

Примерная схема установки точечного светильника с трансформатором

1 — перекрытие;

2 — гипсокартонный подвесной потолок;

3 — подводимый к светильнику кабель питания;

4 — клипсы (хомуты), удерживающие кабель на перекрытии;

5 — трансформатор или драйвер.

  • Все соединения проводов, которые останутся над потолочной поверхностью, необходимо качественно заизолировать. Оптимальный вариант – применение современных клемм Ваго. Если же планируется скрутка, то ее запрессовывают в медной гильзе, а затем качественно изолируют термоусадочной трубкой или изоляционной лентой. Оголенные контакты или соединения оставлять запрещается.
  • Очень важно помнить, что как бы ни была составлена схема разводки, не рекомендовано диагональное проведение кабеля, так как при возникновении неисправности будет намного сложнее ее обнаружить.
  • Если выбрана сложная схема разводки, то для нее используется распределительная коробка, в которую подводится магистральный питающий кабель, а от нее делаются остальные разветвления.

ИллюстрацияКраткое описание выполняемой операции

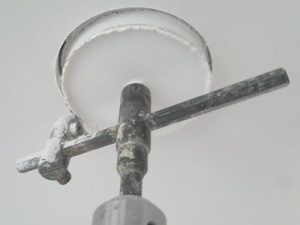

тс1В размеченных местах, с помощью сверла-коронки по дереву или «балеринки», как на иллюстрации, высверливаются гнезда диаметром, на несколько (2÷3) миллиметров больше установочного размера светильника, но обязательно меньше внешнего диаметра декоративного фланца, который закроет отверстие.
Работу следует проводить с большой аккуратностью, аккуратно, не торопясь, чтобы не повредить кабель и не раскрошить полотно гипсокартона.

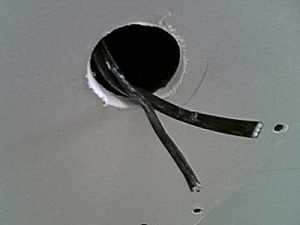

тс2Далее, через отверстие вытягиваются наружу протянутые к мету установки концы или петля кабеля.
Если сложно достать отрезки, то их можно подцепить сделанным из проволоки крючком.

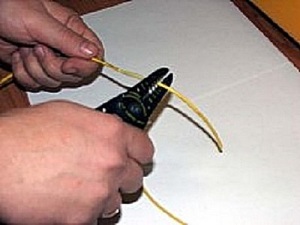

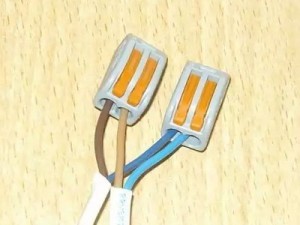

тс3Следующим шагом идет зачистка концов проводов на 5÷7 мм для вставки их в клемму.

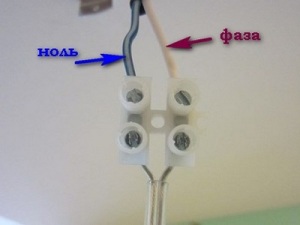

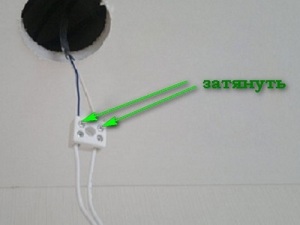

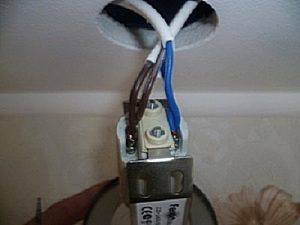

тс4Очень важно соблюсти правильность соединения проводов, иначе при подключении к электропитанию светильники могут перегореть, особенно при последовательной их коммутации.
Это несложно соблюсти, опираясь на цветовую маркировку проводников.
Синий цвет – всегда «рабочий ноль», желтый, зеленый или желто-зеленый – «заземляющий ноль», а цвет «фазы» может быть различным. Чаще встречаются белые, коричневые или красные фазные провода, но это не догма.
Если сам светильник также имеет цветовую маркировку проводов – ее также следует соблюсти.
В выключателе должен размыкаться только фазовый провод.
тс 4.5После того, как концы кабеля будут очищены, они вставляются с одной сторону клеммы и зажимаются отверткой.
Если применяются пружинные клеммы (только для одножильных проводов или при установке на «многожилку» специального наконечника), то провод вставляется до обеспечения надежного зажима.
тс5Еще удобнее – многоразовые обжимные клеммы Ваго с фиксирующим рычажком.
Они универсальны и допускают многоразовое использование.
Провода вставляются зачищенным участок в отверстие до изоляции, а затем рычажок до упора защелкивается вниз.
тс6Аналогичным образом к клеммам подключаются провода, идущие от светильника.
Нередко встречаются приборы, не оснащенные проводами. В этом случае провода питания, выходящие из надпотолочного пространства могут крепиться непосредственно к клеммам патрона, как показано на рисунке.
Однако, удобнее все же, наверное, вначале к светильнику подсоединить отрезки провода, ну а дальше – также, как описано выше, через клемму – в случае необходимости демонтажа работа упростится.
А вот скруток, даже с надёжной изоляций, следует избегать – в пространстве над навесным потолком трудно проконтролировать их «поведение» - а ведь не исключается искрение, нагрев и т.п.

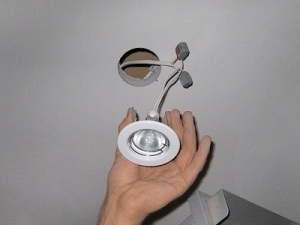

тс7В подключенном виде точечный светильник выглядит примерно следующим образом.

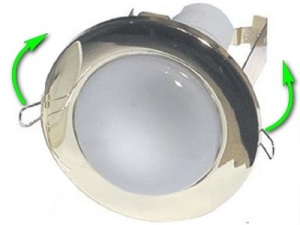

тс8На встраиваемых точечных светильниках предусмотрены специальные стопора-«усики», которые пружинами возвращаются в горизонтальное положение.
С помощью этого нехитрого «замка» светильник будет закреплен к гипсокартонному полотну.

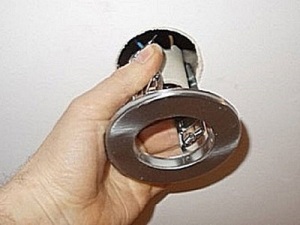

тс9Большинство моделей устанавливается непосредственно в гнездо, вырезанное в гипсокартонной поверхности.

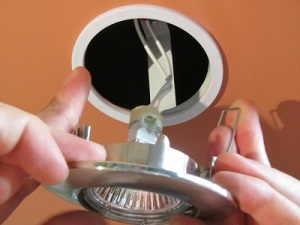

Установка светильникаВ комплект других моделей (обычно тех, которые подходят и для натяжного потолка) входит специальное кольцо, которым обрамляют вырезанное отверстие.
Это достаточно здравое решение – гипсокартон по обрезанному краю при монтаже или снятии светильников не будет крошиться, а сам прибор надежно плотно будет установлен в гнезде.
При установке «усики», расположенные за облицовочным декоративным фланцем светильника, сжимаются, светильник аккуратно вводится в подготовленное отверстие.
После установки стопора сами разжимаются и надежно удерживают светильник на поверхности гипсокартонного потолка.
тс10В результате светильник должен аккуратно, плотно, без малейшего провиса встать на подготовленное для него место.

Монтаж накладного точечного осветительного прибора, после закрепления гипсокартона на обрешетке, проходит похожим образом, но с некоторыми особенностями.

Отверстие для кабеля накладного светильника делают минимально возможным по  диаметру

Отверстие для кабеля накладного светильника делают минимально возможным по диаметру

  • При установке накладного светильника отверстие в гипсокартонном подвесном потолке не следует делать большим, так как в него не будет вставляться техническая часть светильника. Оно послужит только для того, чтобы выдернуть на поверхность потолка кабельную петлю для подключения. Отверстие делают также в определенном месте, там, где сверху подвесного потолка для закрепления светильников установлена жесткая основа (платформа или отрезок бруса).
  • Далее, вытянутый кабель разрезается, его концы зачищаются, а затем, коммутируются в клемме.
  • Контактные провода светильника с зачищенными концами также соединяют в клемме, согласно схеме разводки, соблюдая цветовую маркировку провода (фаза-ноль).
Примерная схема накладного светильника

Примерная схема накладного светильника

  • На каждом накладном светильнике производителем предусмотрен специальный кронштейн (монтажная пластина) (поз. 2), который должен быть закреплен с внешней части подвесного потолка на жесткую основу. Нужно отметить, что в разных моделях приборов подобные кронштейны могут иметь разные конструкции – но разобраться с этим обычно несложно.
  • Излишек кабеля (поз. 4) заправляется в отверстие, чтобы он не мешал закреплению кронштейна.
  • Затем, кронштейн прикручивается через подвесной потолок к жесткой основе.
  • Далее, в него устанавливается и закрепляется сам светильник. В зависимости от модели , он может быть прикручен с двух сторон винтами к корпусу (поз. 1) с плафоном (поз. 3), открыто или с  применением резиновых уплотнений, или даже сам плафон может вкручиваться в монтажный кронштейн.

По окончании монтажных работ по разводке кабеля и установки светильников, производится присоединение проводов к выключателю (фаза с фазой, а ноль с нулем). эту работу нужно проводить согласно составленной схеме. И остается включить напряжение питания на помещение, чтобы проверит работу установленного освещения.

Закончить статья следует важным замечанием: если отсутствует практический опыт работы в монтаже электрических приборов со сложной разводкой проводов, то лучше доверить этот процесс специалисту. Высокое напряжение дилетантов не любит!

Видео: пример практической установки точечных светильников на гипсокартонном потолке

Мы ответили на Ваш вопрос?

2

Cсылка на сообщество vk.com

Cсылка на сообщество ok.ru
