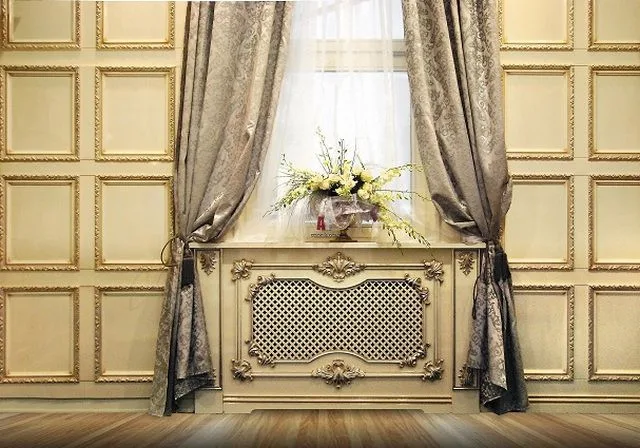

Декоративные решетки на радиаторы отопления


Декоративные решетки на радиаторы отопления

Как известно, далеко не в каждом доме или квартире установлены современные батареи, имеющие элегантный вид. К сожалению, некоторые радиаторы отопления старого типа могут существенно усложнить старания хозяев выдержать комнату в каком-то определенном стиле. На помощь могут прийти декоративные решетки или экраны.

Декоративные решетки на радиаторы отопления

Декоративные решетки на радиаторы отопления

Подобные декоративные решетки на радиаторы отопления, если они с умом подобраны, не должны нарушать гармонию обновленного дизайна комнаты. Напротив, они могут стать прекрасным дополнением к общему оформлению и эффективным маскировочным средством для старых батарей неприглядного вида.

Декоративные решетки или экраны можно сделать самостоятельно, подобрав материал и подходящий к шторам и обоям цвет. Есть возможность заказать эксклюзивный образец в мастерской, и как самый простой вариант - приобрести готовые экраны в хозяйственном или мебельном салоне (магазине).

Чтобы правильно выбрать или сделать самостоятельно решетки, нельзя забывать о главном – о функциональном предназначении самого радиатора. Батареи устанавливают для обогрева помещений, и решетка не должна становиться помехой для эффективного теплообмена в комнате. Многие владельцы жилья отказываются от установки этих декоративных элементов из-за боязни того, что они будут задерживать тепло, и отопление обойдется «в копеечку».

Здравый смысл в таких рассуждениях, конечно, есть. Однако, нужно сказать, что вполне возможно выбрать или изготовить такую решетку, которая будет прекрасно маскировать батарею, и одновременно не то, что не закроет, а наоборот, своей конфигурацией и компоновкой деталей даже усилит поступление тепла в комнату.

Чтобы приобрести правильную решетку, нужно разобраться с принципом работы радиатора отопления и некоторыми закономерностями теплофизики.

Принцип функционирования радиатора и требования к экрану (решетке)

Как же работает стандартный радиатор отопления?

При нагреве батарея передает в комнату тепло двумя путями: с помощью потоков нагретого воздуха – это называется процессом конвенции, а также через прямое тепловое излучение в инфракрасном диапазоне.

Эти два пути передачи тепловой энергии могут меняться по приоритетности и эффективности в зависимости соотношения температуры теплоносителя и комната в помещении, от конструкции конкретной батареи и от внешних факторов – наличия помех и т.п.

Например, чугунные батареи в не очень сильные холода обогревают помещение по большей части с помощью конвенции. Но с выходом системы отопления на максимальные, когда теплоноситель нагревается до 70-ти градусов и больше, то в комнату идет тепло главным образом за счет инфракрасного излучения.

Современные алюминиевые радиаторы работают по тому же принципу, но они обладают свойством более гибко подстраиваться под влияние внешних факторов. К примеру, если тепло поступает в помещение с затруднением (это может происходить, если батареи закрыты плотными шторами), то потоки тепла в батарее перемещаются ближе к внешним передним плоскостям секций. В этом случае радиатор переходит на работу в теплоизлучающем режиме.

В любом случае, чтобы работа радиатора была максимально эффективной, необходимо обеспечить обе возможности теплообмена. Например, на конверторные радиаторы необходимо устанавливать решетки, не имеющие верхней горизонтальной панели. Это необходимо для свободной циркуляции нагретого воздуха.

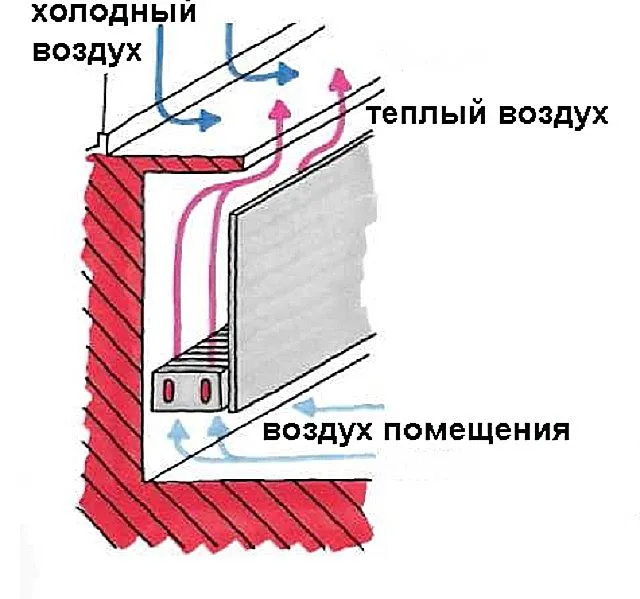

Никогда нельзя  перекрывать пути для конвекционных воздушных потоков

Никогда нельзя перекрывать пути для конвекционных воздушных потоков

 Если устанавливается экран, то должен быть подобран такой, который обеспечит свободную циркуляцию нагретых потоков воздуха и прохождение прямого инфракрасного излучения. Подобные условия могут быть выполнены только в том случае, если будет на лицевой панели экрана будут достаточно крупные отверстия (не менее 50% от общей площади) и свободное пространство над радиатором – для конвекционных потоков.

Кроме того, есть и другие условия, которые должны быть выполнены для достижения наиболее эффективного теплообмена.

Сочетание физики и дизайна

Чтобы выбранная решетка или экран не мешали радиатору функционировать правильным образом, нужно предусмотреть еще пару моментов:

У материала внешней облицовки должна быть хорошая теплопроводность, чтобы инфракрасные излучения не оставались в замкнутом пространстве, а эффективно передавались в помещение.

Внутренняя часть решетки или экрана должна быть окрашена в темный цвет. Это обеспечивает хорошее поглощение тепла и его дальнейшую передачу. Наружная сторона может иметь любой оттенок, тот, который лучше подойдет к оформлению интерьера – это никак не влияет на эффективность обогрева. но внутреннюю часть рекомендовано покрыть темно-коричневой или же черной краской.

Видео: декоративные экраны для батарей отопления

Теплоотражающее экранирование стены

Теплоотдача может значительно снизиться от того, что много тепловой энергии уходит на абсолютно ненужный обогрев внешних стенок в местах крепления к ним батарей отопления. Для того, чтобы направить тепло в сторону комнаты, на стену за радиатором закрепляют отражающий экран. Этот вспомогательный элемент обычно изготавливают из рулонного вспененного утеплителя с обязательной фольгированной поверхностью. Блестящей стороной экран крепится в сторону комнаты – это «зеркало» будет эффективно перенаправлять исходящее от батареи тепло в сторону помещения.

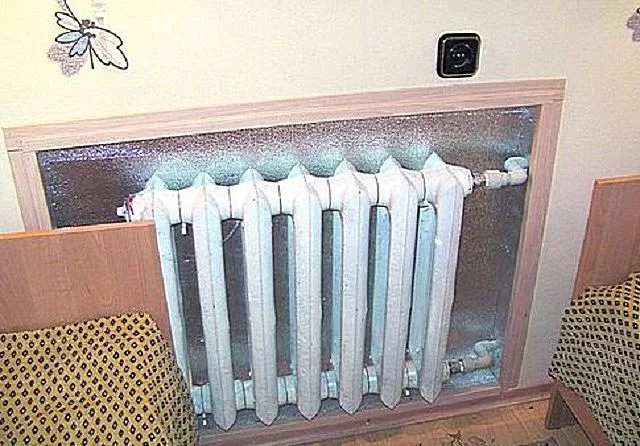

На стене за радиатором целесообразно расположить термоотражающий экран из фольгированного теплоизолятора

На стене за радиатором целесообразно расположить термоотражающий экран из фольгированного теплоизолятора

Иногда перед установкой радиатора на стену закрепляется пенопласт, также имеющий отражающий слой, и только после этого монтируется батарея. Этот вариант поможет сохранить тепло и сэкономить немалые средства на расходе энергоносителей.

Эффективно работающая решетка

Чтобы не ошибиться при выборе или при изготовлении решетки или экрана, нужно учесть некоторые моменты.

  • Очень неудачный вариант экрана представляет собой сплошную панель, которая имеет сверху и снизу или по всей поверхности совсем маленькие отверстия.

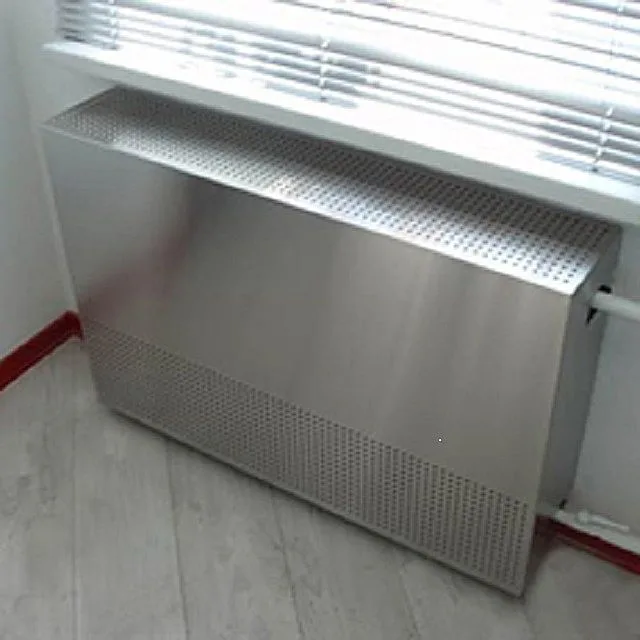

Неудачный вариант - маленькие отверстия ограничат  конвекционный поток

Неудачный вариант — маленькие отверстия ограничат конвекционный поток

Они никак не смогут обеспечить необходимую циркуляцию нагретых воздушных масс, даже если внутренняя поверхность решетки будет покрыта черной краской. В этом случае придется потратить большое количество топлива для нагрева комнат, а значит - последуют большие затраты.

  • Другой, уже более приемлемый, но все же не очень эффективный вариант решетки - это широкая рама, изготовленная из древесины, которая закрывает батарею вокруг и имеет с фронтальной стороны решетку из реек, расположенных далеко друг от друга.

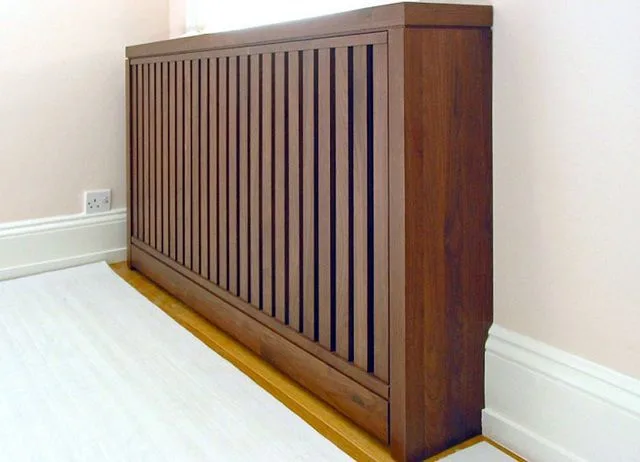

Деревянная решетка - вещь хорошая, если сверху она не закрыта сплошной полкой

Деревянная решетка — вещь хорошая, если сверху она не закрыта сплошной полкой

Этот вариант дает хорошую теплоотдачу только с одной стороны прямым инфракрасным излучением, но не создаёт тепловой завесы и не перекрывает поток холодного воздуха, идущий от окна.

В дизайнерском отношении такая модель смотрится неплохо, так как дерево подходит для любого интерьера. Кроме этого, верхнюю часть рамы можно приспособить для расстановки комнатных растений. Однако, учитывая недостаточную циркуляцию теплого воздуха - это не лучший вариант решетки.

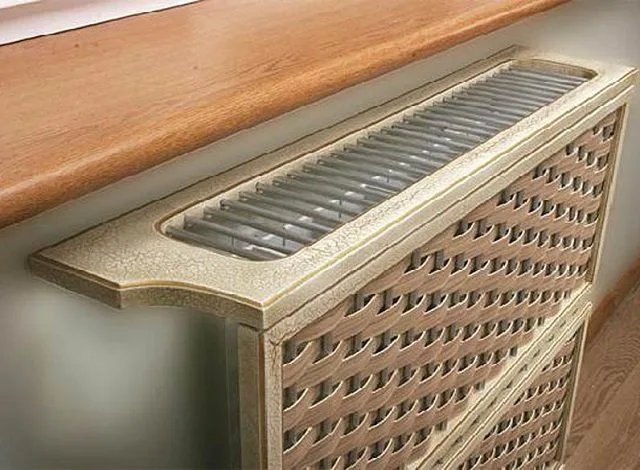

Такая решетка оставляет полную свободу конвекции

Такая решетка оставляет полную свободу конвекции

  • Оптимальным вариантом экрана во всех отношениях будет решетка, которая одновременно будет направлять теплый воздух вверх, перекрывая тем самым путь холодным потокам от окна, а значит, сверху решетки должны быть или отверстия, или направленные щели.

Кроме того, очень удачной будет конструкция, в которой предусмотрен аэродинамический козырек. Особо он удобен, если радиатор прячется под подоконником. Изготовленный их узкой полоски металла или даже плотного картона, они не даст скапливаться нагретому воздуху сверху радиатора, будет перенаправлять его в сторону комнаты.

Еще одно очень эффективное дополнение конструкции – так называемый тепловой инжектор. Немало теплого воздуха собирается в пространстве между передней стенкой экрана и самим радиатором. Если установить две направленных лопасти, то они соберут эти скопившиеся тёплые массы и направят в сторону комнаты мощным потоком. Это совершенно незаметно, когда радиатор работает еле-еле, на малых температурах. Но как только начинается сильный нагрев теплоносителя, на полный «зимний» режим, то эффект от такого инжектора впечатляет – поток горячего воздуха становится весьма ощутимым.

На рисунке представлена решетка-экран, которая практически полностью удовлетворяет всем перечисленным требованиям:

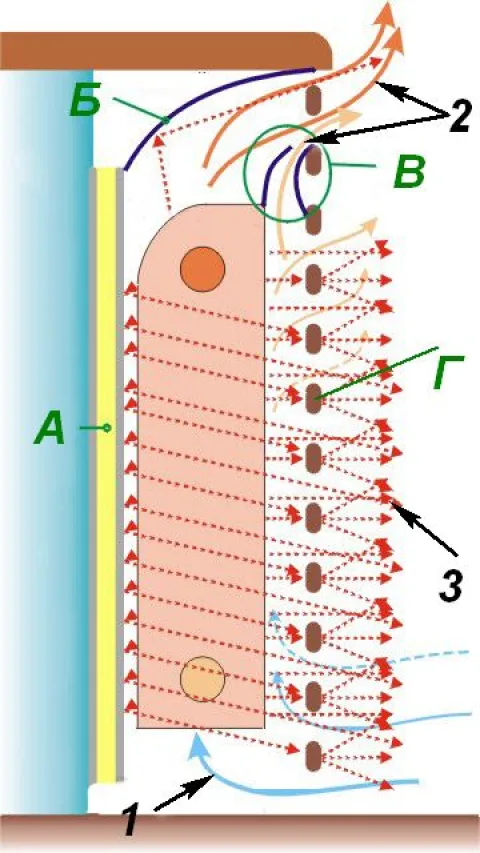

Схема работы "идеальной" решетки с дополнительными усовершенствованиями

Схема работы «идеальной» решетки с дополнительными усовершенствованиями

  • От внешней стены радиатор отопления огорожен термоизоляционным слоем с фольгированным покрытием (А).
  • Сверху от стены и до обреза подоконника установлен аэродинамический козырек (Б).
  • Две лопасти верхней передней части образуют тепловой инжектор (В).
  • Передняя панель экрана представляет собой решетчатую конструкцию (Г) с крупными ячейками.

Холодный воздух (синие стрелки, поз. 1), проникает снизу, нагревается, поднимается вверх, не застаиваясь под подоконником из-за установленного козырька, направляется в помещение (коричневые стрелки, поз. 2)

При высоких температурах нагрева в ход вступает инжектор, привнося свою весомую лепту в процесс создания направленного горячего конвекционного потока.

Прямое тепловое излучение показано пунктирными красными стрелками. Лучи его, направленные назад, отражаются от «зеркала» фольгированного утеплителя и перенаправляются в лицевую часть.

Здесь лучи тепловой энергии или свободно проходят через отверстия решетки в помещения, или поглощаются материалом решетки (как мы помним, она должна быть изнутри окрашена в черный цвет). Если материал обладает хорошей теплоемкостью и теплоотдачей (например, металл), то решетка сама становится источником теплового излучения, не только не снижая эффекта обогрева комнаты, но даже преувеличивая его.

Виды решеток

Декоративные решетки для радиаторов подразделяют на несколько групп, базируясь на разновидностях конструкции и на материалах изготовления.

Кстати, есть еще два важных требования к решеткам и экранам, которые не следует упускать из виду:

  • Любые радиаторы отопления всегда создают мощные конвекционные потоки воздуха. Это означает, что по пути к батарее холодный воздух, перемещаясь вдоль поверхности пола, увлекает за собой частицы пыли и грязи (как бы не было дома чисто, этого все рано не избежать). Значит, на рёбрах решетки или на поверхности экрана обязательно будет со временем скапливаться грязь. Вывод – поверхность должна быть гигиеничной, легко поддаваться уборке, в том числе, при необходимости, и с использованием моющих средств.
  • Помимо декоративной функции, решетка или экран выполняют еще и защитную миссию – прикрывают острые углы и ребра радиаторов, снижая вероятность случайных травм (особенно, если в домке или квартире есть дети). Значит, материал должен быть достаточно прочным, чтобы решетка сама по себе не стала источником опасности, а конструкция желательна без острых углов и выступающих частей.

 Основные конструкции решеток

Разделяя экраны и решетки по особенностям конструкции, можно выделить следующие основные их разновидности:

  • Решетка-короб используется в тех случаях, когда необходимо закрыть не только некрасивый вид радиатора, но и подведенные к нему трубы.

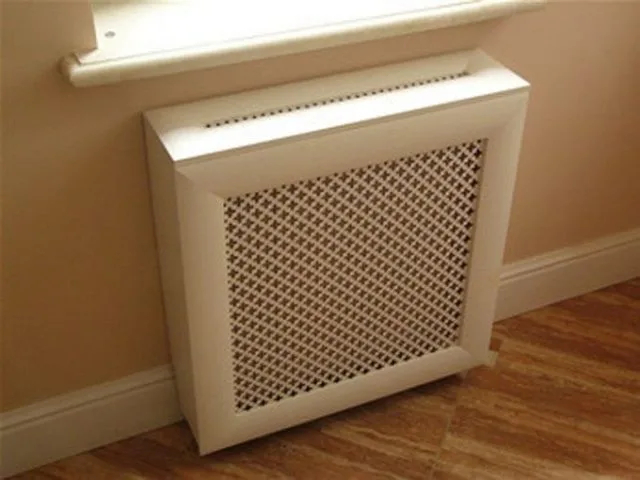

Небольшая коробчатая решетка

Небольшая коробчатая решетка

  • Навесные решетки, имеющие верхнюю крышку. Их используют для маскировки батарей, которые не закрыты сверху подоконником и не утоплены в нишу стены.

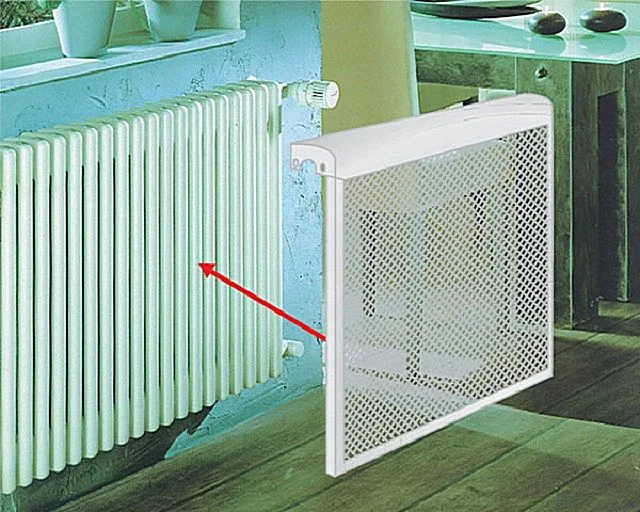

Навесные решетки - очень просты в установке

Навесные решетки — очень просты в установке

  • Навесные решетки без крышки устанавливают на батареи, которые установлены в нишу стены или под подоконник.

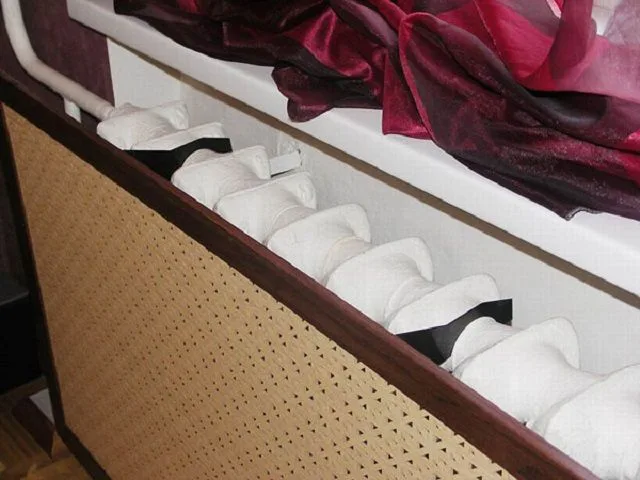

Навесные решетки или экраны без верхней крышки

Навесные решетки или экраны без верхней крышки

  • Плоские экраны или решетки предназначают для радиаторов, закрепленных в нише стены или же даже просто на поверхности стены.

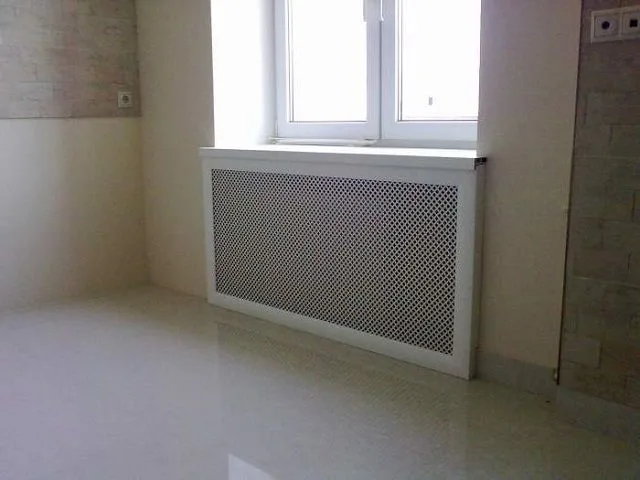

Плоский экран, полностью скрывающий радиатор

Плоский экран, полностью скрывающий радиатор

 Разновидности по материалу изготовления

Решетки и экраны производят из различных материалов, и чтобы выбрать тот, который подойдет по дизайну и характеристиками для конкретной комнаты, нужно рассмотреть каждый из них. Очень важно при этом учесть температуру нагревания батарей в зимний период, устойчивость материала к термическим перепадам и его экологичность.

  • Металлические решетки

Металлическая решетка часто представляет собой панель, изготовленную из перфорированного металлического листа с различными мозаичными рисунками из отверстий. Такой экран имеет хорошую теплоотдачу, он аккуратен и элегантен по дизайну.

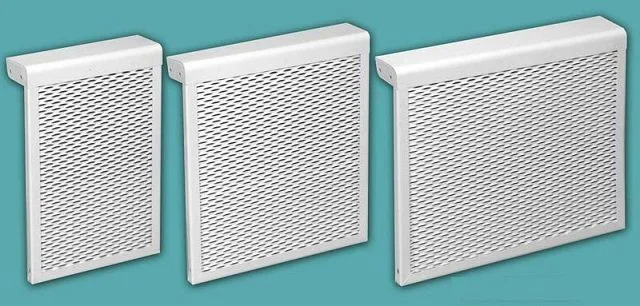

Легкосъемные металлические решетки разных размеров

Легкосъемные металлические решетки разных размеров

Также к этому виду декоративных решеток можно отнести экран в виде сетки с ячейками разной формы и размеров.

 Кроме простых скромных вариантов решеток, изготавливаются металлические панели, которые покрывают термограммой, имитирующей фактуру различных пород дерева. Также нельзя не сказать и о комбинированных экранах, в которых вместе с металлом применяются и другие материалы.

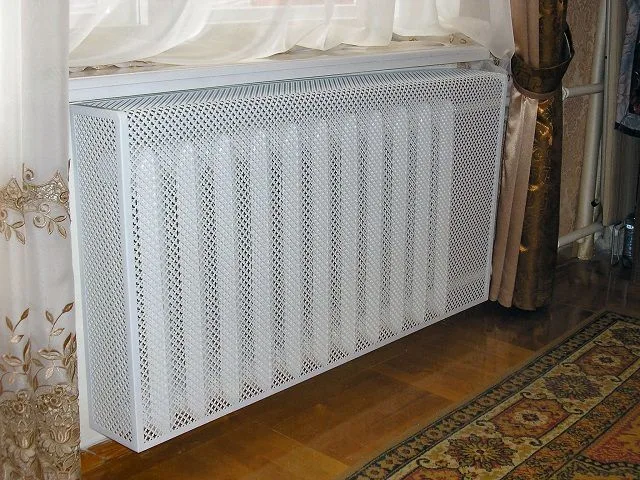

Коробчатый металлический экран

Коробчатый металлический экран

Окраска на металлические панели часто наносится с помощью метода порошкового напыления, что сохраняет металл от поражения ржавчиной и от мелких «травм» в виде случайных царапин, а покрытие - от выцветания.

Металлические декоративные элементы просты в монтаже и демонтаже. Благодаря разнообразию, их можно подобрать практически под любой интерьер. Они имеют довольно-таки доступные цены, и поэтому такие решетки весьма популярны среди владельцев как собственных домов, так и городских квартир. Нужно сказать, что металлический вариант решетки вполне можно перекрасить, если в этом возникнет необходимость, например, если произойдут какие-либо дизайнерские изменения в интерьере.

Самостоятельно изготовить такую решетку будет довольно сложно, и вряд ли она получится аккуратной. Поэтому если решено применить именно металлические элементы интерьера, маскирующие батареи, то лучше приобрести их в уже готовом виде. В таблице для примера показаны средние на металлические решетки, изготовленные из листа толщиной в 1 мм (для лучшей теплопередачи):

Размер решетки в мм (высота × ширина)Ориентировочная цена в рублях за единицу
400 × 600800
400 × 9001000
400 × 12001200
400 × 14001400
400 × 20001900
600 × 600960
600 × 9001200
600 × 12001400
600 × 14001500
600 × 20002000
750 × 6001000
750 × 9001300
750 × 12001500
750 × 14001600
750 × 20002000
900 × 9001800
900 × 12001950
900 × 13502000
900 × 20002300

Изготавливают решетки и по индивидуальным заказам, так как в некоторых случаях данные размеры не подойдут для радиаторов эксклюзивных форм, конфигурации или месторасположения.

  • Решетки из ПВХ

Решетки и экраны из ПВХ изготавливают или полностью из этого материала, или на металлической основе, или с использованием для вставки в раму натурального или искусственного ротанга. Экраны декорируют по разные материалы - это может быть дерево разных пород, срез камня или металлик. Теплопроводность у этих панелей намного ниже, чем у металлических или деревянных решеток, поэтому они будут перекрывать большую часть тепла, передающуюся инфракрасным излучение, а значит, потребуется затратить большее количество топлива на обогрев дома, что приведет к лишним затратам.

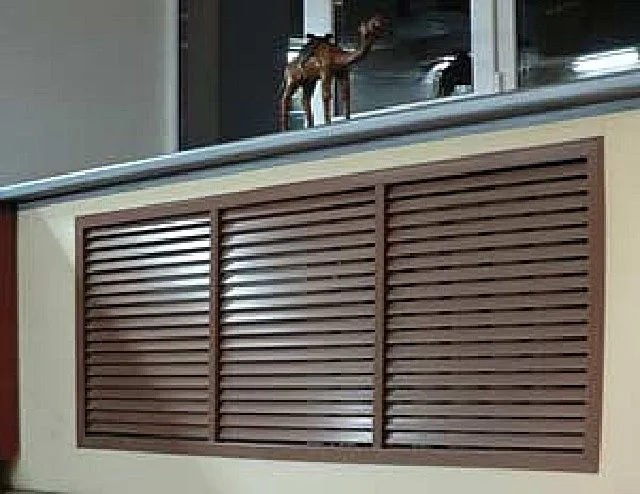

Из разряда самых доступных - решетки из ПВХ

Из разряда самых доступных — решетки из ПВХ

ПВХ - достаточно термостойкий материал и прослужит долгое время. Он не выделяет при нагреве токсичных для человека веществ. Экраны и решетки всегда, пока новые, имеют эстетичный вид и могут исполняться в разных формах и расцветках.

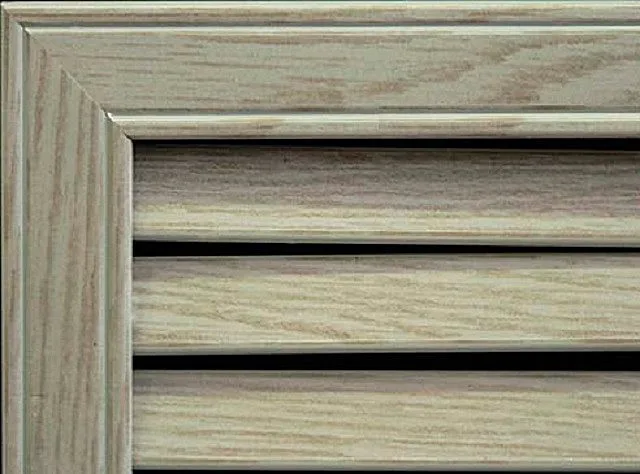

Цвета и отделка ПВХ-решеток могут быть самыми разными

Цвета и отделка ПВХ-решеток могут быть самыми разными

Решетки и экраны, изготовленные из ПВХ, имеют более доступную цену, чем изделия, выполненные из других материалов. Картина примерных цен на эти изделия выглядит следующим образом:

Размер решетки в мм (высота × ширина)Ориентировочная цена в рублях за единицу
600 × 300250
600 × 600260
600 × 900330
600 × 1200460
600 × 1500490

  • Решетки из древесины

Деревянные решетки привнесут в дом атмосферу особого комфорта, поэтому многие предпочитают именно этот природный материал. Хорошо обработанная и затонированная древесина прекрасно вписывается в любой интерьер, так как решетки могут быть изготовлены в любом архитектурном стиле.

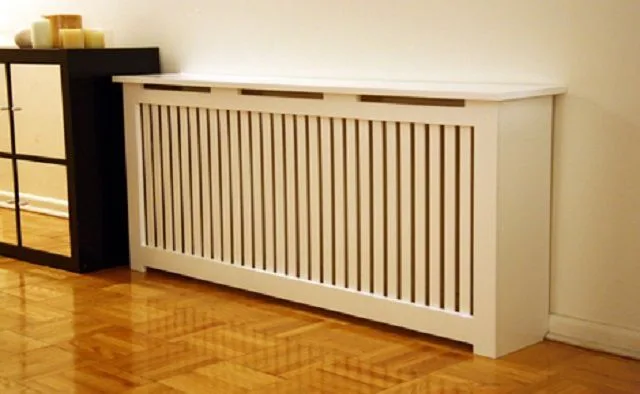

Деревянные решетки - обычно строгие и монументальные, хорошо вписываются в любой интерьер

Деревянные решетки — обычно строгие и монументальные, хорошо вписываются в любой интерьер

Нужно отметить, что экраны и решетки, изготовленные из дерева, имеют достаточно высокую цену, особенно если они эксклюзивные – выполнены на заказ, как авторская работа.

Решетки изготавливают из различной древесины, и от этого во многом и формируется цена на них. Для примера и сравнения – обзор средних цен на деревянные экраны-решетки.

Ориентировочная цена за м²: ясень - 1050 рублей, бук -1200 рублей, дуб - 1350 рублей
ВысотаДлина
1300 мм1600 мм2000 мм2500 мм
ДубБукДубБукДубБукДубБукЯсень
600 мм10539361296115216201440202518001575
700 мм122910921512134418901680236321001838
750 мм13171170162014402025180025322250
800 мм14041248172815362160192027002400
900 мм15801404194417282430216030382700
950 мм16681482205218242565228032072850

Готовые детали для решеток обязательно покрывают несколькими слоями лака на водной основе. Это покрытие снизит воздействие перепадов температур на древесину.

Нельзя устанавливать деревянные решетки на батареи, работающие по конверторному принципу, так как конструкция экранов из этого материала предполагает, что верхняя панель будет почти полностью закрывать батарею, за исключением небольших отверстий, которых будет недостаточно для поступления в комнату всего тепла, отдаваемого радиатором.

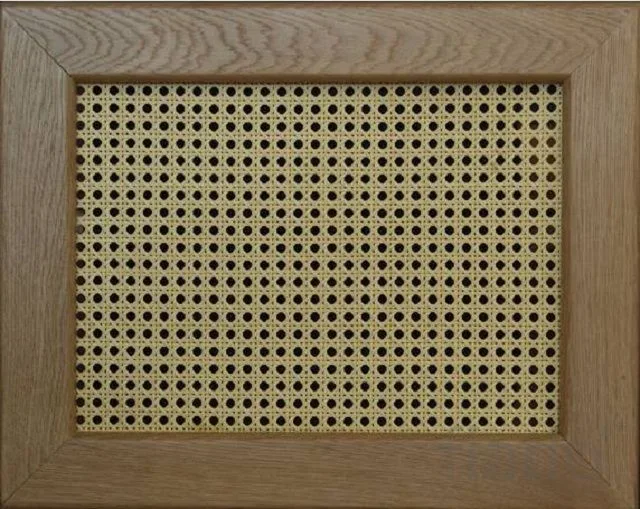

Очень красивы экраны с ротанговой решеткой

Очень красивы экраны с ротанговой решеткой

Многие предпочитают решетки из ротанга, растянутого на раме, изготовленной из древесины. Они имеют достаточно эстетичный вид и хорошую теплопроводность, а также эти материалы являются экологически чистыми и никогда не навредят никоим образом жильцам дома.

Вместо ротанга в рамы устанавливаются и панели из МДФ. На этой древесноволокнистой плите, имеющей небольшую толщину, вполне можно вырезать рисунки, которые придадут решеткам своеобразный привлекательный вид и позволят теплу свободно поступать в помещение.

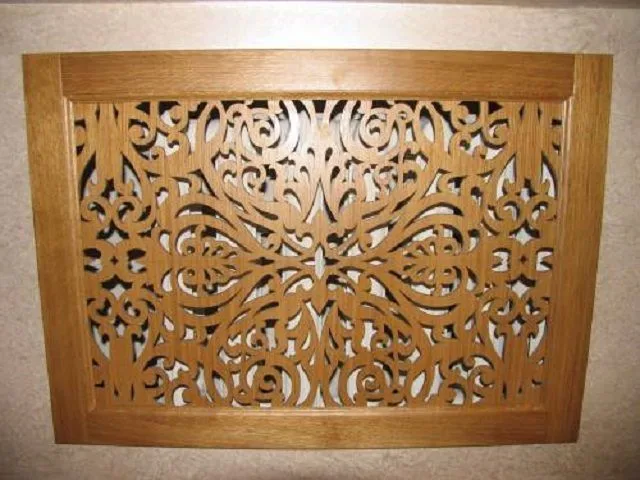

Более доступный вариант - фигурные решетки из МДФ

Более доступный вариант — фигурные решетки из МДФ

Рисунков, вырезных на плитах МДФ, достаточно много, и все они по-своему привлекательны. Но, несмотря на это, все же стоит выбирать панели, имеющие решетку с крупными отверстиями.

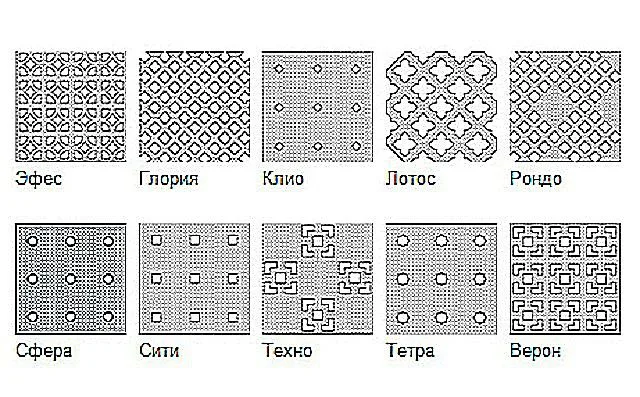

Вариантов узоров МДФ-решеток - очень много

Вариантов узоров МДФ-решеток — очень много

Решетка из МДФ, установленная в деревянную раму, прекрасно может заменить деревянную решетку, но стоить такой экран будет намного меньше. Декоративный экран, изготовленный из МДФ, способен выдерживать более значительные механические нагрузки по сравнению с натуральным деревом.  Материал имеет хорошую теплопроводность и отлично выдерживает перепады температур. Эти решетки легко монтировать и снимать, в случае необходимости.

Расцветки, которые могут иметь экраны, изготовленные из МДФ, достаточно разнообразны. На данной таблице представлены только некоторые из них.

Радуют МДФ-изделия и разнообразием расцветок и фактур

Радуют МДФ-изделия и разнообразием расцветок и фактур

Ориентировочный уровень цен на решетки из МДФ выглядит следующим образом:

Размер решетки в мм (высота × ширина)Ориентировочная цена в рублях за единицу
400 × 6001020
400 × 9001220
400 × 12001420
400 × 15001620
600 × 6001015
600 × 9001270
600 × 12001565
600 × 15001900
Решетки, сделанные на заказ и имеющие нестандартные размеры (цена за м²)2755

  • Стеклянные экраны для радиаторов отопления

Возможно, у некоторых людей такие экраны вызывают опасения, но они совершенно беспочвенны. Для изготовления применяется супер-закаленное высокопрочное стекло толщиной от 6 до 8 мм, разбить которое даже при желании будет очень непросто.

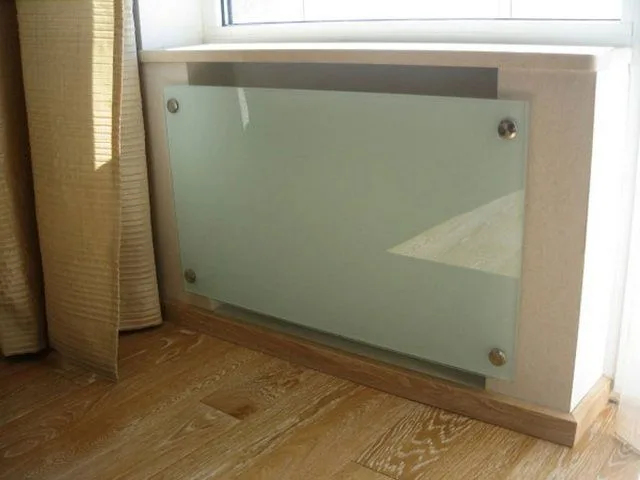

Стеклянные экраны у многих вызывают напрасные опасения

Стеклянные экраны у многих вызывают напрасные опасения

Обычно такие экраны представляют собой плоскую панель, укрепленную на стене с помощью стоек и полностью закрывающую радиаторы отопления. Сверху и снизу обязательно есть пространство для свободного конвекционного потока. Передача тепловым направленным излучением в данном случае существенно ограничивается.

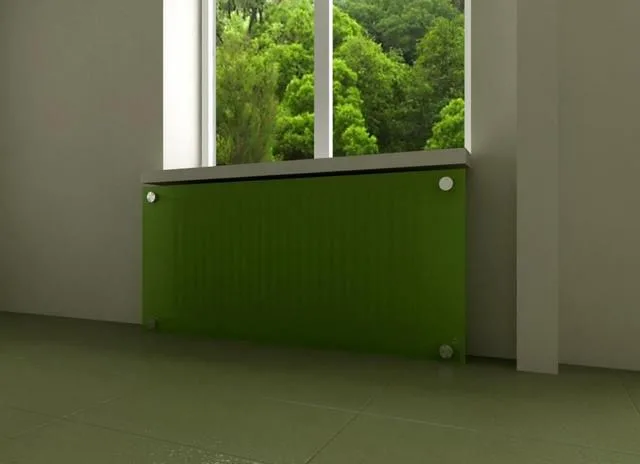

Стеклянные экраны могут быть прозрачными и матовыми, иметь различную окраску

Стеклянные экраны могут быть прозрачными и матовыми, иметь различную окраску

Преимущества таких стеклянных экранов:

  • Относительно невысокая, по сравнению, например, с деревом, цена.
  • Простота монтажа – его сможет провести любой своими силами.
  • Высокие декоративные качества – помимо прозрачных, полупрозрачных или матовых стекол различных оттенков, можно приобрести или заказать экраны с нанесёнными методом термопечати рисунками или фотографиями – под любой выбранный стиль интерьера.
  • Такие экраны, повторимся, безопасны, легки в уходе, имеют хорошую термостойкость.

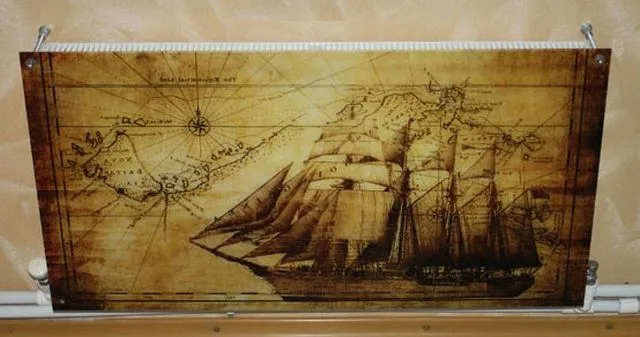

На стекло можно нанести и оригинальный рисунок или фотографию

На стекло можно нанести и оригинальный рисунок или фотографию

Теперь, когда читатель получил нужную информацию, он может более рассудительно подойти к выбору необходимых для интерьера защитных декоративных экранов или решеток. Они помогут скрыть неэстетичные радиаторы, защитят батареи от различных загрязнений, избавить в какой-то мере родителей от постоянного беспокойства за малышей, которые могут получить травму или ожог, если приборы для отопления будут стоять открытыми. Сомневаться не стоит - решетки или экраны для батарей, особенно старых конструкций, изготовленных из чугуна, просто необходимы. Тем более, что в современных магазинах в продаже представлен достаточно широкий ассортимент этих изделий, а значит есть возможность выбрать те, которые оптимально подойдут по всем параметрам.

Видео: разнообразие экранов и решеток для радиаторов отопления
