Шкафы-купе, еще не столь давно считавшиеся совершенно экзотическими предметами интерьера, которые можно было увидеть лишь в глянцевых каталогах или в очень «богатых» квартирах, постепенно вошли в обиход среднестатистической семьи. Такие мебельные конструкции сочетают в себе и практичность, и вместительность, и экономию полезной площади, а плюс ко всему этому – они очень хорошо вписываются в интерьер помещения, нередко становясь его центральным дизайнерским элементом.

Двери для шкафа купе своими руками

Двери для шкафа купе своими руками

И все же если посмотреть на прайс-листы фирм, занимающихся изготовлением и установкой шкафов-купе, иногда перспектива такого приобретения выглядит несколько пугающей. Поэтому у многих хозяев, умеющих держать в руках столярный и слесарный инструмент, возникают вопросы – а нельзя ли изготовить такой предмет интерьера самостоятельно? Оказывается, это вполне возможно. Самую большую сложность представляет дверная раздвижная конструкция. Однако, и это не должно пугать – в специализированных магазинах можно приобрести специальные комплекты-системы, которые помогут собрать красивые и функциональные двери для шкафа купе своими руками, естественно, если будут приложены старание, аккуратность, четкая последовательность выполнения всех технологических операций.

Что входит в комплект для дверей шкафа-купе

В настоящей статье не будет рассматриваться процесс монтажа самого шкафа с полками, боковыми стенками, ящичками и т.п. Суть совершенно в другом – определяющим элементом подобного предмета мебели являются именно раздвижные двери. По большому счету, как бы это ни парадоксально звучало, шкаф-купе может попросту даже не быть «шкафом» в дословном понимании этого слова.

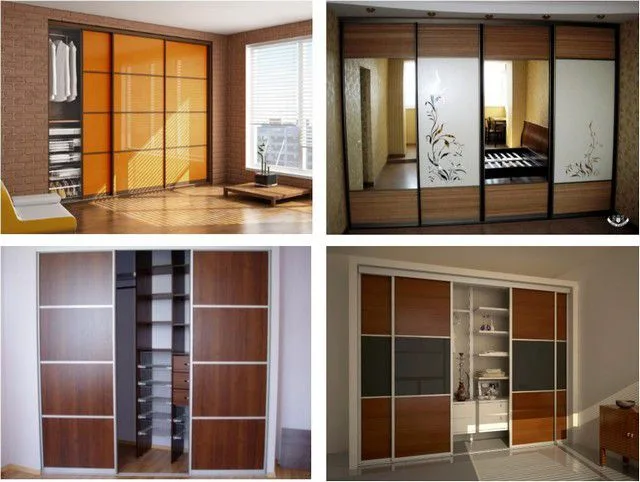

Разнообразные варианты шкафов-купе, которые иногда даже и не являются "шкафами"

Разнообразные варианты шкафов-купе, которые иногда даже и не являются «шкафами»

Так, подвижной дверной конструкцией можно отгородить длинную нишу в стене, разместив в полученном пространстве как обычные полки, так и стеллажи, тумбочки и т.п. Нередко такой перегородкой отделяют торцевую часть комнаты, по всей ее ширине, от стены до стены, и по высоте – от пола до потолка. И образовавшееся мини-помещение может служить как вместительным шкафом, так и кладовкой, а иногда – даже небольшим рабочим кабинетом. Применяют подобную конструкцию и для установки в углу комнаты или прихожей – в итоге в распоряжении хозяев появляется треугольный «чуланчик», который можно использовать и в качестве шкафа, и для других, надобностей, например, даже для «домашней парковки» велосипеда.

Одним словом, вариантов может быть неисчислимое количество. Но всех их роднит одно – система подвижных дверей. Правильно смонтированные створки без усилий перемещаются по своим направляющим, поочередно позволяя открыть тот или иной отдел «шкафа», а в закрытом положении плотно, без щелей, прилегают к вертикальным плоскостям, обрамляющим конструкцию.

Не следует полагать, что многочисленные местные фирмы, занимающиеся изготовлением и монтажом шкафов-купе, применяют какие-то свои собственные разработки или механизмы. В подавляющем количестве случаев для этого используются готовые системы, которые вполне можно приобрести в магазинах мебельной фурнитуры. Обычно они представляют собой определенный набор металлических (чаще – алюминиевых) профилей и необходимых комплектующих: роликовых механизмов, заглушек, прокладок, перемычек, креплений и т.п. Эти системы помогают собрать каркасную конструкцию дверей и механизм их перемещения, ну а внутреннее заполнение каждый мастер волен выбирать свое – зеркала, прозрачные или затонированные стекла, пластик, ламинированное ДВП или МДФ и другие материалы.

Таких систем для дверей шкафов-купе встречается немало. Они могут различаться конфигурацией и материалом изготовления профилей, принципом монтажа деталей, уровнем сложности роликового механизма, системой регулировки и т.п. В нашей публикации будет рассмотрена система «Aristo», как одна из самых популярных, доказавших свою надежность, и достаточно простая в самостоятельном монтаже. Кроме того, приятно осознавать, что это – продукция нашего отечественного производителя, которая завоевала признание и за рубежом.

Очень удобны в работе системы для раздвижных дверей компании «Aristo»

Очень удобны в работе системы для раздвижных дверей компании «Aristo»

Профили «Aristo» изготовлены из первичного алюминия, имеют четко выверенную геометрию, что позволяет собирать дверные конструкции с высокой точностью. Система подразумевает откатные двери, нагрузка от которых ложится на нижний ролик. Он снабжён металлическим подшипником качения, не требующим смазки в течение всего срока эксплуатации, и обеспечивает плавный и бесшумный ход створки по направляющей без приложения больших усилий. Верхние ролики играют стабилизирующую роль, удерживают полотно в вертикальном положении и обеспечивают плавное его перемещение относительно верхней направляющей.

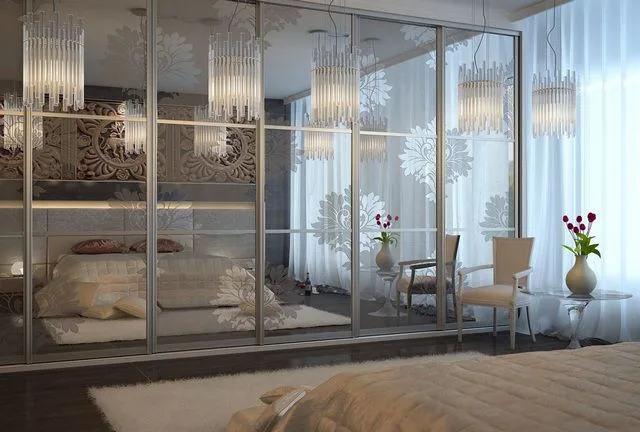

Шкаф-купе, изготовленный из профильной системы «Aristo»

Шкаф-купе, изготовленный из профильной системы «Aristo»

Производитель комплектов утверждает, что заложенного в механизм ресурса при правильной сборке будет достаточно для ста тысяч (!) циклов закрывания и открывания – показатель более, чем внушительный.

Производитель предлагает широкий выбор цветового оформления алюминиевых профилей — есть возможность смонтировать конструкцию, которая идеально впишется в интерьер, не выделяясь, или, наоборот – резко контрастируя на общем фоне.

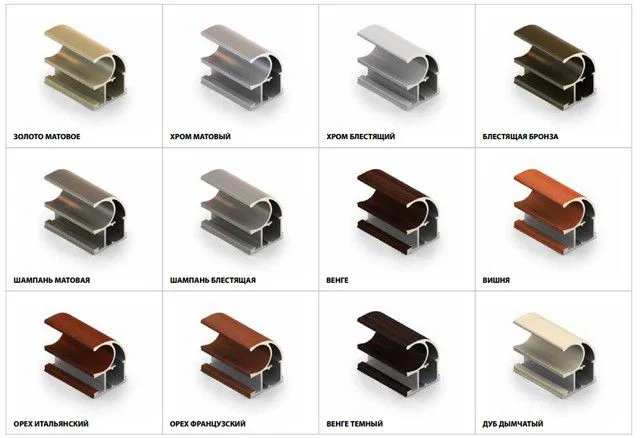

Разнообразие оттеночных решений профилей «Aristo»

Разнообразие оттеночных решений профилей «Aristo»

Профили под дерево покрыты высокопрочной двухслойной ламинирующей пленкой, а монохромные детали получают свой оттенок по технологии анодирования.

Профили «Aristo» позволяют изготавливать раздвижные двери с заполнением из стекла (толщина 4 мм), композиции стекла с фанерой или ДВП (толщина 6 или 8 мм) или из панелей ДСП, МДФ (толщина 10 мм). Максимальные размеры двери могут быть: до 1500 мм шириной, до 3300 мм высотой, допустимая масса одной створки – до 160 кг.

Какие основные комплектующие входят в систему «Aristo» (рассматривается вариант с направляющими на две или более створок):

№№ИллюстрацияРазмерыКраткое описание

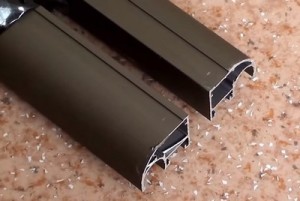

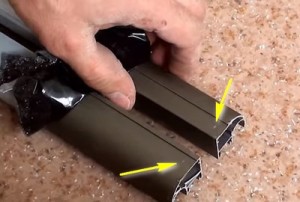

1.1-11-2Боковая стойка-ручка открытого типа, асимметричная, профиль С.
2.2-12-2Боковая стойка-ручка закрытого типа, симметричная, профиль Н.
3.3-13-2Верхний направляющий профиль (трек) двухполозный.
4.4-14-2Нижний направляющий профиль (трек) двухполозный.
5.5-15-2Рамка двери верхняя.
Хорошо виден канал для вкручивая сборочного самонарезающего винта.
6.6-16-2Рамка двери нижняя.
Такой же монтажный канал для винта, а высокие полки профиля создают нишу для размещения в ней опорных роликов.
7.7-17-2Рамка дверная средняя без дополнительной фиксации саморезом.
Применяется при использовании нескольких фрагментов наполнения в том случае, когда не требуется усиленной фиксации перемычки – она будет удерживаться панелями наполнения (например, если используются жесткие плиты ДСП или МДФ 10 мм).
8.8-18-2Рамка дверная средняя с фиксацией саморезом.
Способна придать дополнительную жесткость каркасу двери.
Целесообразно использовать при использовании в качестве фрагментов наполнения стекол или зеркал, или при значительных габаритах всей конструкции дверной створки.
9.9-19-2Прямой упор.
Необязательный элемент.
Применяется для обрамления вертикальных сторон проема в месте их примыкания к стенам.
10.10-110-2Фасонный упор.
Необязательный элемент.
Применяется для обрамления вертикальных сторон проема, если они представляют собой стенки из панелей ДСП.
11.11-111-2П-профиль.
Необязательный элемент.
Может применяться для обрамления торцов панелей ДСП, использованных при монтаже конструкции шкафа, в местах их прилегания к полу, потолку, стенам.
12.12-Ролик верхний симметричный.
Применяется при использовании закрытых вертикальных профилей Н.
На каждую створку необходим комплект из двух роликов.
13.13-Ролик верхний асимметричный.
Применяется при использовании открытых вертикальных профилей С.
На каждую створку необходим комплект из двух роликов.

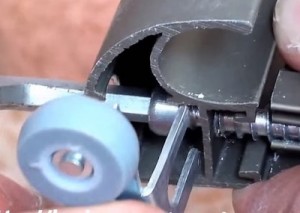

14.14-Ролик нижний опорный с регулировочным винтом.
На каждую створку необходим комплект из двух роликов.
Регулировочный винт AB74 имеет головку под внутренний шестигранник 6 мм.
15.15-Винт сборочный AB75, с самонарезающей рабочей частью.
Головка – под внутренний шестигранник 6 мм.
По одному винту на каждый соединительный узел.

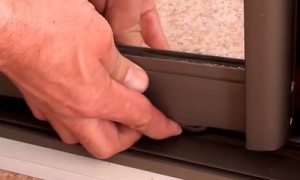

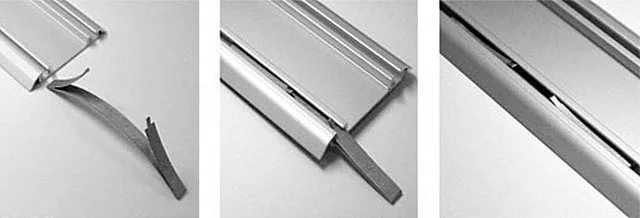

16.16-Пружинный стопор.
Необязательный элемент.
Обеспечивает фиксацию двери в закрытом положении.

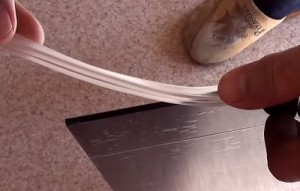

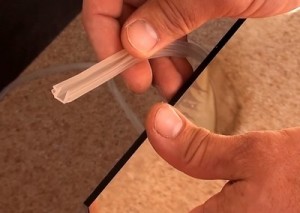

17.17-Уплотнитель из силиконовой резины.
Прокладывается по периметру вставок наполнения двери.
Различается размерами – выпускается уплотнитель для вставок 4, 6 и 8 мм толщины.
При использовании наполнения толщиной 10 мм, уплотнитель не используется.

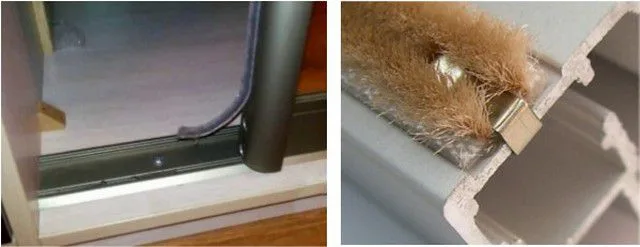

18.18-Шлегель – самоклеящаяся полоса из пластика и ворса.
Наклеивается по всей высоте дверной створки с торцевой части – для этого на профилях С и Н предусматривается специальный паз.
Шлегель смягчает удары створки о стенки шкафа, а при закрытом положении двери предотвращает проникновение пыли.

Существует еще несколько позиций, которые можно приобрести по желанию – доводчики, магнитные стопоры, замки, заглушки для торцов профилей и т.п. Но они уже никак напрямую не влияют на рассматриваемый процесс сборки и установки дверей шкафа-купе.

Принцип сборки дверей для шкафа купе с системой «Aristo»

В конфигурации профилей и фурнитурных элементов системы «Aristo» все продумано, поэтому монтаж дверной конструкции не должен вызвать больших затруднений.

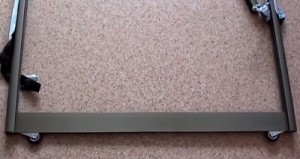

Принципиальная схема сборки одной дверной створки с вертикальными профилями типа С показана на чертеже. Здесь и далее нумерация профильных и фурнитурных элементов соблюдена в полном соответствии с расположенной выше таблицей деталировки.

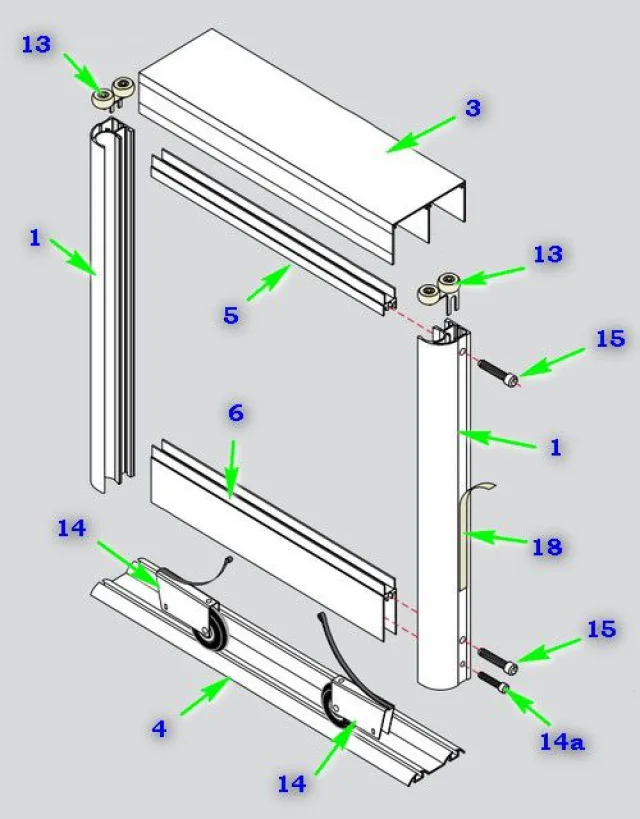

Схема сборки двери с использованием вертикального профиля С

Схема сборки двери с использованием вертикального профиля С

Профили 3 и 4 закрепляются соответственно к потолку (крышке шкафа) и полу (основанию шкафа), и являются неподвижными деталям системы.

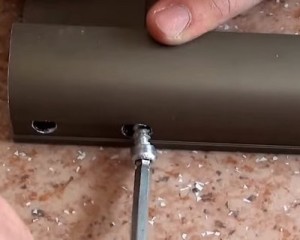

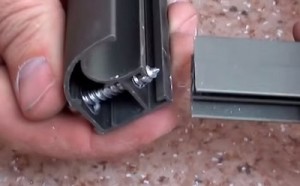

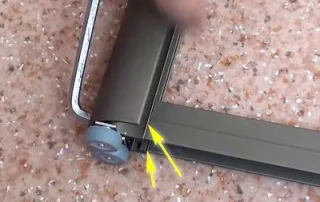

Монтаж конструкции дверного плотна проводится с помощью сборочных винтов (поз. 15). Под №14а показан регулировочный винт нижнего опорного ролика.

На чертеже не показан вариант центральных горизонтальных перемычек, если в них есть необходимость. Но их монтаж принципиально ничем не отличается. Они или просто вкладываются без дополнительной фиксации (на вертикальных стойках изнутри предусмотрены специальные бортики для точного центрирования), либо фиксируются на сборочный винт по тому же принципу, как и верхняя перекладина двери.

Ниже приведен сборочный чертеж для варианта с использованием вертикального профиля типа Н.

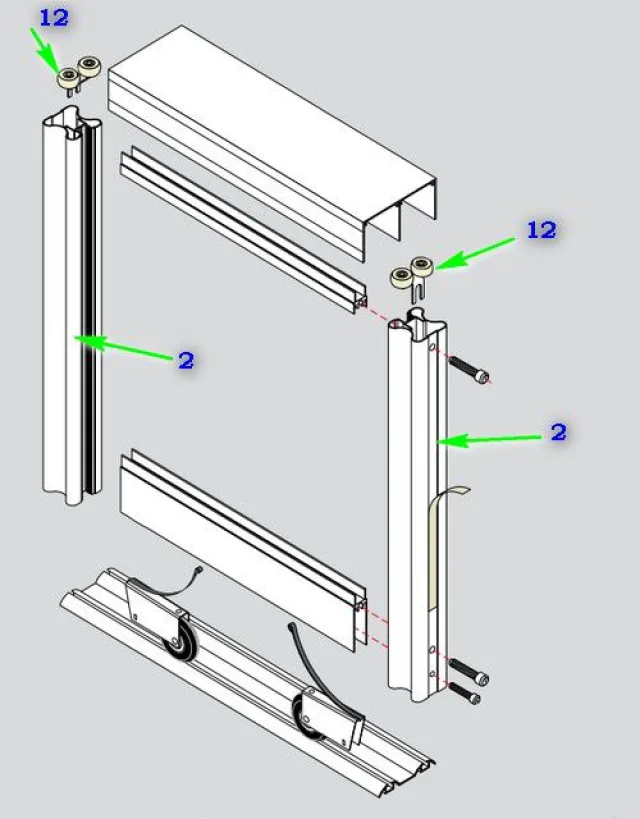

Некоторые отличия в сборочной схеме для вертикальных профилей Н

Некоторые отличия в сборочной схеме для вертикальных профилей Н

Принципиальной разницы нет – просто для этих профилей применяется другой, симметричный тип верхних роликов. Правда, будут еще различия в расчете размеров и в установке верхних и нижних направляющих профилей (полозьев).

Расчеты размеров дверей для шкафа купе системы «Aristo»

Сборка двери лишь в том случае окажется качественной, если будут проведены тщательные, до миллиметра, расчеты, и по полученным размерам будет произведена очень аккуратная подготовка деталей. Никаких небрежностей, расчетов «на глазок» не допускается – это обязательно приведет не только к неаккуратному виду, но и к перекосам и даже заклиниванию дверной конструкции.

Расчеты проводят в следующей последовательности:

  • Определяются точные размеры проема, в который будет установлена дверная конструкция.

На схеме показаны стеновые конструкции, пол и потолок, но это могут быть и стенки смонтированного шкафа – принцип от этого не меняется.

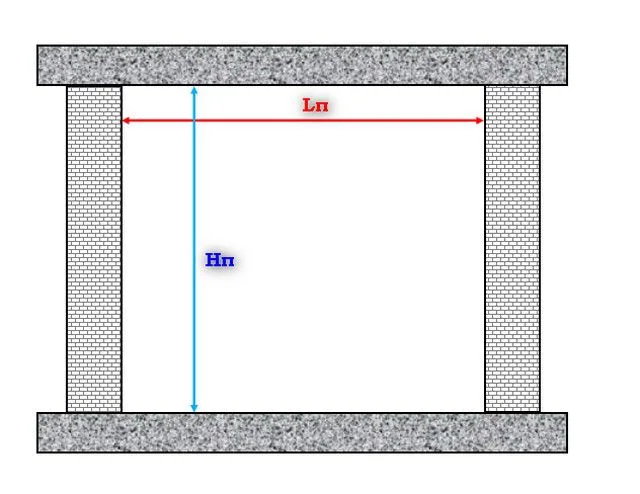

Исходные размеры - длина и высота проема, в котором будет устанавливаться подвижная дверная конструкция

Исходные размеры — длина и высота проема, в котором будет устанавливаться подвижная дверная конструкция

На выходе имеем два значения: длина проема – Lп и его высота – Нп, от которых пойдет дальнейший отсчет.

Чрезвычайно важно обратить внимание на то, что верхняя и нижняя граница проема должны быть строго горизонтальны по всей своей длине. Если отклонение от боковых стенок от вертикали хотя и крайне нежелательно, но все же может быть каким-то образом компенсировано декоративной отделкой, то даже небольшие отклонения от горизонтали приведут к разболтанности иди заклиниванию подвижных створок.

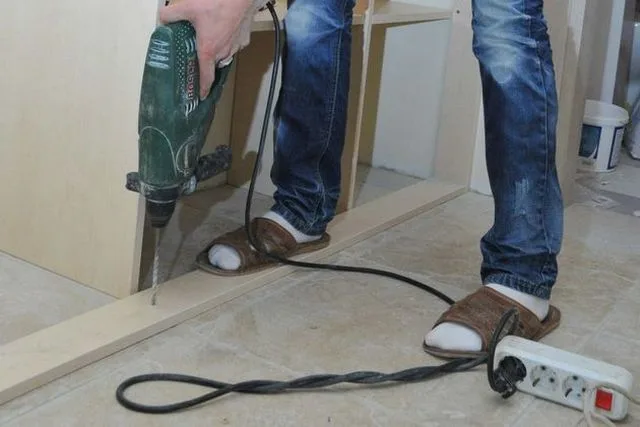

Часто под верхние и нижние направляющие профили устанавливаются дополнительные выравнивающие подкладки

Часто под верхние и нижние направляющие профили устанавливаются дополнительные выравнивающие подкладки

Нередко, чтобы компенсировать небольшие неровности пола и потолка, да и для облегчения дальнейшего закрепления направляющих профилей, сверху и снизу по всей длине проема монтируют ровные панели (полосы), например, из ДСП. В этом случае высота проема измеряется уже после установки таких подкладок, или же их толщина должна обязательно учитываться – вычитаться из общей высоты проема.

  • После измерения проема сразу можно получить высоту дверной конструкции, то есть длину необходимых вертикальных профилей-ручек (1 или 2).

Вне зависимости от типа профиля, она всегда равна

Нд = Нп – 40 мм

  • Длина проема Lп сразу дает и длину профилей нижней и верхней направляющей (3 и 4).

Здесь может быть нюанс. Если планируется установка обрамления из прямого или фасонного упора (профили 9 или 10), то длина направляющих 3 и 4 уменьшится на 3 мм (по 1,5 мм с каждой стороны за счет толщины обрамления).

Lд = Lп – 3 мм

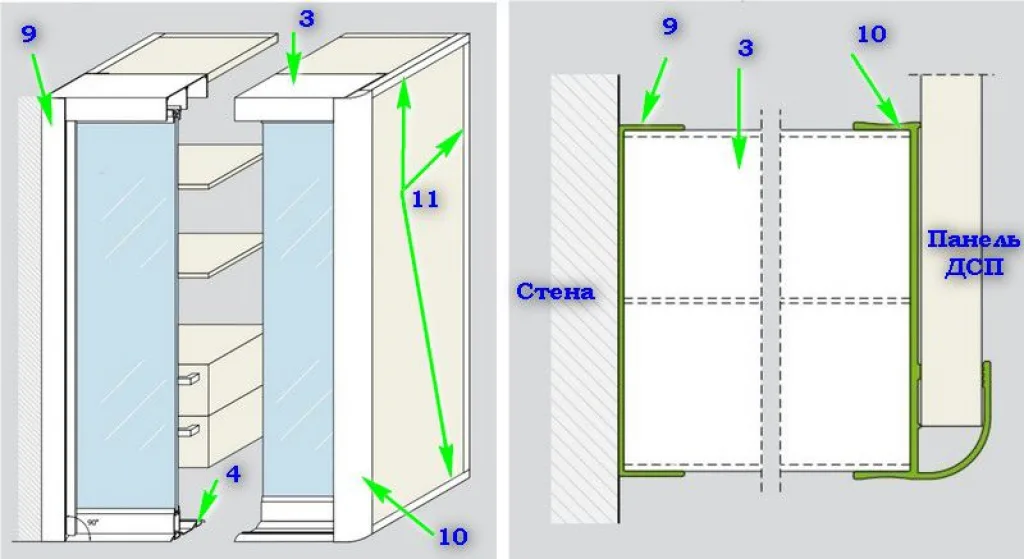

На схеме хорошо показано возможное размещение дополнительных профилей

На схеме хорошо показано возможное размещение дополнительных профилей

Длина профилей 9 и 10 всегда равна «чистой» высоте проема Нп.

  • Следующий вопрос – это ширина дверной створки.

Этот показатель зависит от общей длины проема и от планируемого количества подвижных створок, и от применяемого вертикального профиля-ручки, и даже от наличия или отсутствия шлегеля.

При значительных длинах проема не стоит гнаться за большой шириной дверных створок — они получаются слишком массивными и не совсем удобными в использовании. На двухполозных направляющих вполне можно разместить две, три, четыре и даже пять створок. Несмотря на то, что допускается даже 1500 мм, обычно стараются придерживаться ширины каждой в пределах 750 ÷ 900 мм.

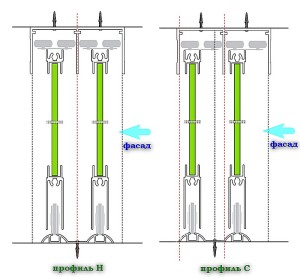

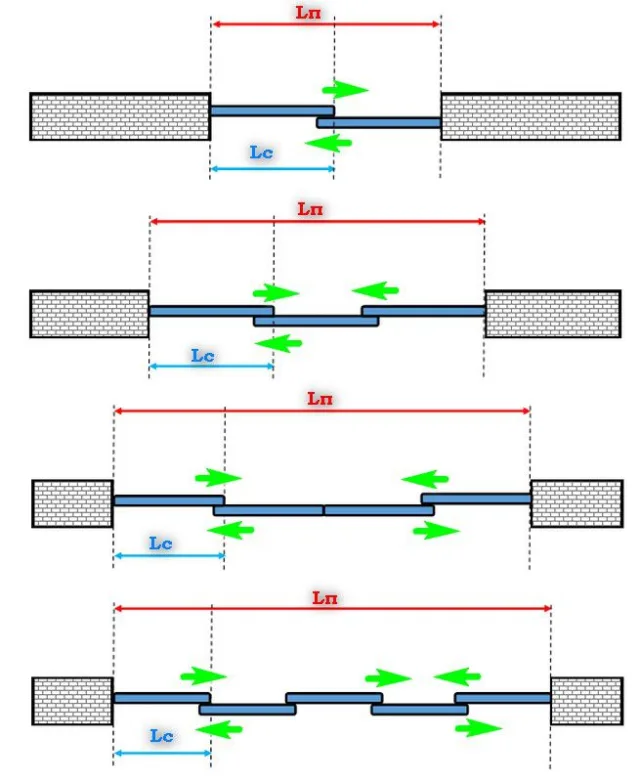

Различное количество раздвижных створок, и их возможное взаимное расположение

Различное количество раздвижных створок, и их возможное взаимное расположение

Исходная величина для расчета ширины створки () – длина проема Lп и планируемое количество створок.

Для расчётов применяют следующие соотношения:

 Наличие шлегеляПрофиль C
для кальк с
Профиль Н
для кальк н
2 створки- без шлегеляLс = (Lп + 25) / 2Lс = (Lп + 35) / 2
- со шлегелемLс = (Lп + 15) / 2Lс = (Lп + 25) / 2
3 створки- без шлегеляLс = (Lп + 50) / 3Lс = (Lп + 70) / 3
- со шлегелемLс = (Lп + 40) / 3Lс = (Lп + 60) / 3
4 створки- без шлегеляLс = (Lп + 50) / 4Lс = (Lп + 70) / 4
- со шлегелемLс = (Lп + 30) / 4Lс = (Lп + 50) / 4
5 створок- без шлегеляLс = (Lп + 100) / 5Lс = (Lп + 140) / 5
- со шлегелемLс = (Lп + 90) / 5Lс = (Lп + 130) / 5

Чтобы не путаться в формулах, предлагаем воспользоваться встроенным калькулятором, который быстро произведет расчет требуемой ширины створки

Калькулятор расчета ширины створки шкафа-купе системы «Aristo»


Укажите запрашиваемые данные и нажмите кнопку "Рассчитать ширину створки"
Укажите длину проема (Lп) в миллиметрах
Укажите планируемое количество створок
Укажите тип профиля
Наличие шлегеля

  • Следующий расчет – это длина поперечин: верхней, нижней и, при необходимости, средних рамок.

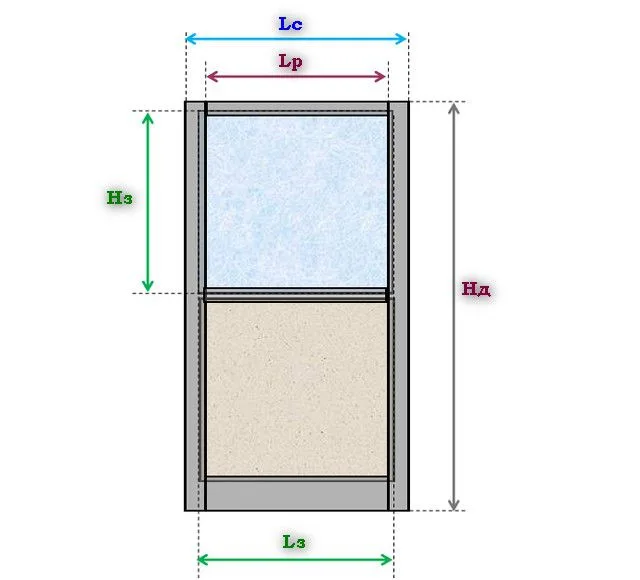

Схема размеров дверной створки

Схема размеров дверной створки

Здесь вычисления несложны – исходной величиной является уже рассчитанная ширина створки. Итак, длина поперечных рамок равна:

- для профиля типа С: Lр = Lс – 52 мм

- для профиля типа Н: Lр = Lс – 70 мм

  • Осталось только определиться с размерами заполнения двери

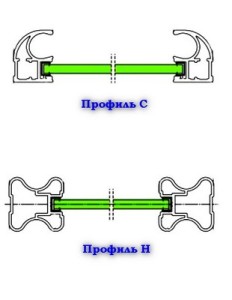

Габариты заполняющих вставок зависят от их толщины (оба параметра, и высота и ширина вставки), типа профиля (только ширина) и количества вставок, разделённых поперечными перемычками (только высота).

Ширина определяется следующим образом:

Тип профиляТолщина заполняющей вставкиШирина заполняющей вставки
Профиль С
для кальк с
4 ммLз = Lс – 39 мм
8 ммLз = Lс – 38 мм
10 ммLз = Lс – 36 мм
Профиль Н
для кальк н
4 ммLз = Lс – 57 мм
8 ммLз = Lс – 56 мм
10 ммLз = Lс – 54 мм

С высотой несколько сложнее, так как она зависит от количества фрагментов заполнения, то есть и от количества устанавливаемых перемычек. А вот тип профиля значения уже не имеет.

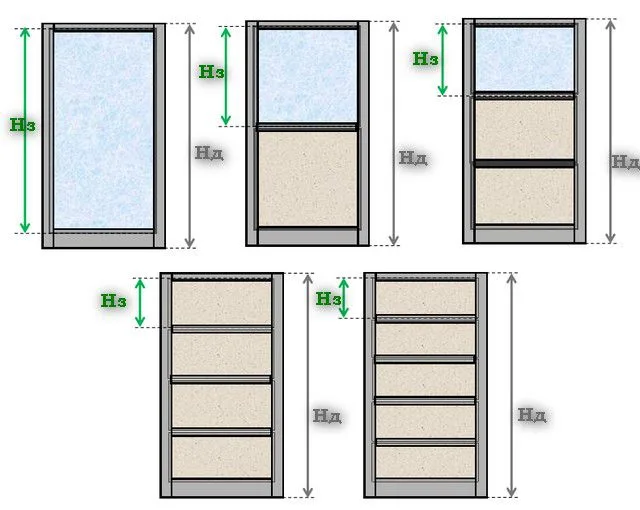

Количество заполняющих фрагментов тоже может различаться

Количество заполняющих фрагментов тоже может различаться

В этом случае можно также воспользоваться формулами, приведенными в таблице ниже, или же доверить вычисление калькулятору, идущему сразу под таблицей.

Количество
фрагментов
заполнения
по вертикали
Толщина заполняющего фрагмента
4 мм8 мм10 мм
1Нз = Нд – 60Нз = Нд – 59Нз = Нд – 57
2Нз = (Нд – 72) / 2Нз = ((Нд – 72) / 2) + 1Нз = ((Нд – 72) / 2) + 3
3Нз = (Нд – 84) / 3Нз = ((Нд – 84) / 3) + 1Нз = ((Нд – 84) / 3) + 3
4Нз = (Нд – 96) / 4Нз = ((Нд – 96) / 4) + 1Нз = ((Нд – 96) / 4) + 3
5Нз = (Нд – 108) / 5Нз = ((Нд – 108) / 5) + 1Нз = ((Нд – 108) / 5) + 3

Калькулятор расчета высоты фрагмента заполнения


Введите запрашиваемые значения и нажмите кнопку «Рассчитать высоту заполняющего фрагмента»
Расчетная высота двери (Нд)
Количество заполняющих вставок
Толщина материала заполняющей вставки

После того как все необходимые данные промерены и рассчитаны, можно составлять таблицу требуемой деталировки и отправляться за покупкой материалов.

Проведение монтажа двери шкафа-купе системы «Aristo»

Что подготовить из инструментов?

Для выполнения монтажных работ потребуется следующий инструментальный «арсенал»:

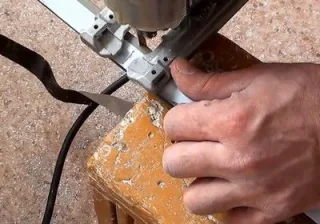

  • Инструмент для резки алюминиевых профилей. Эту операцию можно выполнить с помощью ручной ножовки по металлу, или с помощью электролобзиком с установленной на него пилкой для алюминия, и на средней частоте колебания маятника. Совершенно исключается применение для резки профилей «болгарки» — это ведет к перегреву металла с деструктуризацией его защитного (полимерного или оксидированного) покрытия.
Пилка для резки алюминиевого профиля

Пилка для резки алюминиевого профиля

Некоторые компании, занимающиеся реализацией подобных систем, нередко предоставляют платные услуги по высокоточной нарезке профилей по размерам заказчика – это можно уточнить при приобретении материала.

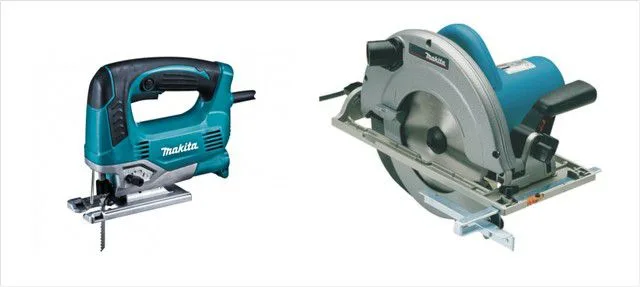

Электролобзик и ручная вертикальная пила ("паркетная")

Электролобзик и ручная вертикальная пила («паркетная»)

  • Инструмент для резки древесины и панелей на ее основе. Это может быть тот же лобзик или ручная вертикальная циркулярная пила («паркетная»). Такой инструмент может понадобиться, если будут изготавливаться и устанавливаться подкладки под направляющие профили, или в том случае, когда принято решение самостоятельно вырезать заполняющие вставки для створок дверей.

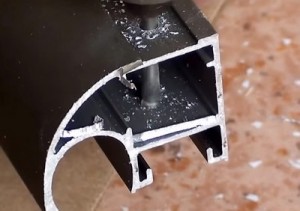

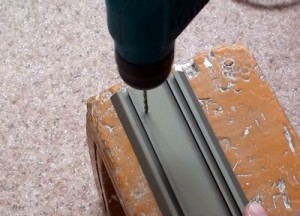

  • Комплект инструмента и принадлежностей для сверления алюминиевых профилей. В идеале, конечно, лучше иметь сверлильный станок, хотя бы простейший, рассчитанный на установку в нем дрели – это обеспечит точное вертикальное поступательное перемещение сверла. Можно, конечно, обойтись и без него, но придется проявить особую аккуратность пи высверливании отверстий.

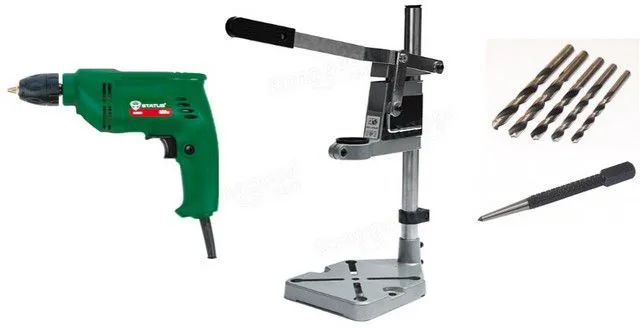

Инструменты для выполнения сверлильных работ

Инструменты для выполнения сверлильных работ

Понадобятся сверла по металлу диаметром 3, 5 и 10 мм. Для точной наметки центров отверстий рекомендуется провести их кернение.

  • Шуруповерт или набор отвёрток. Помимо обычных бит для ввинчивания саморезов (будет необходимо при установке направляющих профилей), потребуются биты-шестигранники на 6 мм. Нередко при реализации профильных систем продавцы комплектуют их простейшими шестигранными ключами.
Для монтажа и регулировки понадобятся шестигранные ключи и биты (6 мм)

Для монтажа и регулировки понадобятся шестигранные ключи и биты (6 мм)

  • Естественно, понадобятся мерительные инструменты – линейка, угольник, обязательно – уровень и отвес (обычный или лазерный).
  • Должны быть под рукой и обычные столярные инструменты. Кроме того, при вставке заполнения из ДСП или МДФ толщиной 10 мм, иногда приходится слегка прикладывать ударные усилия – для этого понадобится резиновый или деревянный молоток (киянка).
  • Если предполагается крепление профилей (или подкладок под профили) к жестким строительным конструкциям (кирпич, бетон и т.п.), то необходимо подготовить перфоратор, буры, соответствующие дюбели и саморезы.
  • При резке профилей по краям могут оставаться небольшие,но острые заусенцы, которые способны как помешать сборке консрукции, так и травмировать кожу уруки мастера. Их можно аккуратно счистить надфилем или напильником с мелкой насечкой.

Установка горизонтальных направляющих профилей

В данном случае будет показана установка направляющих профилей на подложенные выравнивающие планки. Это дает ряд преимуществ – профиль легче закрепить к поверхности пола и потолка без риска ошибиться, деформировать металл. Основание профилей получается абсолютно ровным. Кроме того, чуть приподнятая над поверхностью пола нижняя направляющая меньше будет набирать пыли в полозья.

ИллюстрацияКраткое описание выполняемой операции

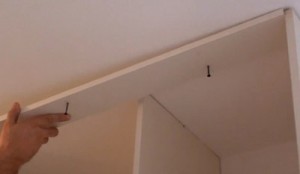

нп1Прежде всего, готовятся две одинаковые полосы из стандартного ДСП.
Длина – соответствует расчетной ширине проема Lп. Ширину можно взять 100 мм.
На каждой из планок намечаются и высверливаются отверстия под саморезы для крепления к полу и потоку.
Саморезы наживляются, так, чтобы кончики выходили с противоположной стороны примерно на 2 -3 мм

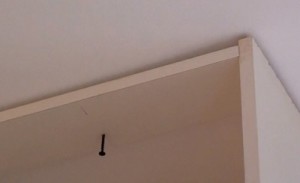

нп2Планка устанавливается в нужном положении …
нп3… а затем слегка прижимается к поверхности потолка, чтобы кончики саморезов оставили отметины – центры отверстий для дюбелей.

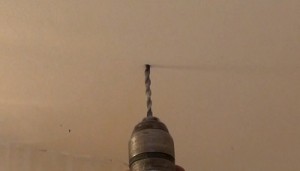

нп4В намеченных точках перфоратором сверлятся отверстия, в которые вставляются и забиваются дюбель-пробки.

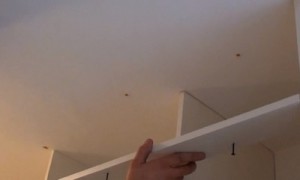

нп5Планка устанавливается на место, кончики наживленных саморезов должны попасть в отверстия забитых пробок.

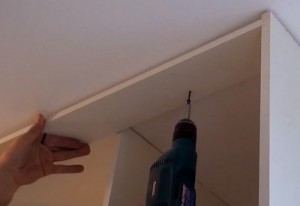

нп6Теперь осталось только окончательно зафиксировать планку-подкладку на поверхности потолка – затянуть саморезы.

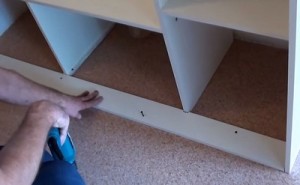

нп7Точно таким же порядком крепится планка и к поверхности пола.

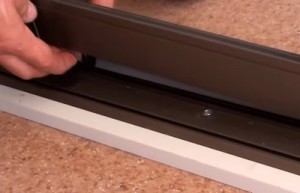

нп8Направляющие профили, верхний и нижний, укладываются тыльной стороной вверх.

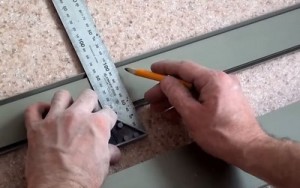

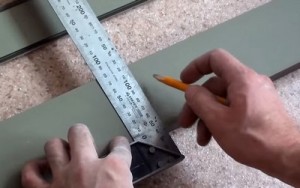

Производится разметка – вымеряется длина, равная Lп.
Если планируется установка прямых или фасонных упоров, то делается соответствующая поправка – об этом сказано выше.
Итак, отмеряется необходимая длина верхнего профиля.
нп9В намеченной точке с помощью угольника прочерчивается перпендикуляр – отметка для реза.
нп10Аналогичная операция проводится и с нижним направляющим профилем.

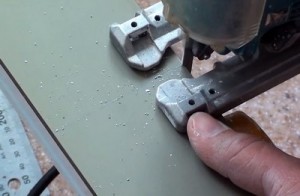

нп11Далее, по намеченным линиям производится рез – лобзиком или ручной ножовкой.
Требуется повышенная аккуратность, чтобы не «сползти» с направления.
Профили режутся всегда только с тыльной стороны.

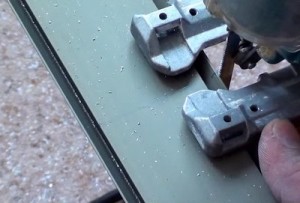

нп12Точно так же обрезается и нижний направляющий профиль.

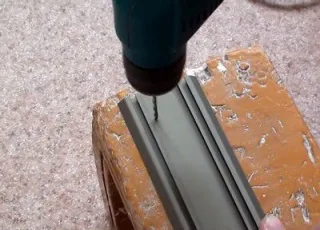

нп13Итак, имеются две заготовки одинаковой длины.
Можно сразу наметить и просверлить отверстия диаметров 3 мм для саморезов, которыми направляющие будут крепиться к подкладочным планкам.
Шаг между саморезами по длине обычно выбирают в пределах 250 ÷ 350 мм, и лучше разместить их в шахматном порядке- со смещением от центральной оси то в одну, то в другую сторону.

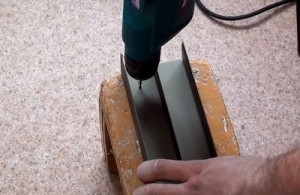

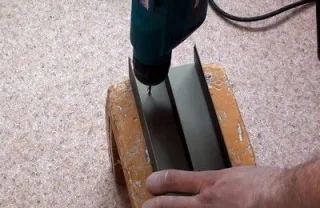

нп14В верхнем профиле саморезы с таким же шагом просто чередуются в разных направляющих каналах.
вставка.pngПрежде чем намертво крепить направляющие профили к планкам, необходимо очень точно выверить их взаимное расположение по вертикали.
Для этой операции потребуется отвес.
Для боковых профилей типа С и Н расположение направляющих – разное.

- Центральные продольные оси верхней и нижней направляющей должны в точности совпадать, если для сборки дверей используется профиль типа Н.

- Если применяются профили типа С, то нижняя направляющая смещена назад, в сторону от фасада. Линия ее заднего края в точности совпадает с внутренней поверхностью дальней полки верхней направляющей.
Чтобы было понятнее, взаиморасположение направляющих на схеме выделено красной пунктирной линией (картинка кликабельна).

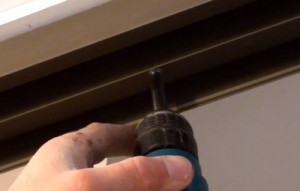

нп15После проведения разметки можно закреплять направляющие профили.
Вначале саморезами фиксируется верхний.

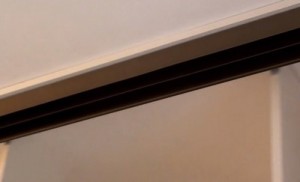

нп16После его установки можно еще раз отвесом проконтролировать линию расположения нижней направляющей.
нп17Затем крепится и нижняя направляющая.
нп18Для монтажа направляющих удобнее всего использовать саморезы с широкой шляпкой (пресс-шайбой) 4,2×16.
Конструкция профилей такова, что шляпки никак не смогут помешать перемещению роликов.

Некоторые мастера-монтажники предпочитают выставлять направляющие профили иначе. Они вначале жестко закрепляют в нужном положении только верхнюю направляющую. После сборки двери нижняя направляющая укладывается на ориентировочное намеченное место без фиксации. Устанавливаются дверные створки, а затем проводится контроль их вертикальности с помощью обычного уровня.

Добившись идеальной вертикальности дверей, по краю нижней направляющей прочерчивают линию. Затем дверные полотна снимаются, и по линии производится окончательная фиксация нижнего направляющего профиля.

После того как направляющие профили установлены, можно переходить к монтажу каркаса самих раздвижных дверей.

Монтаж рамы дверной створки

Для работы потребуются два вертикальных профиля – ручки (1 или 2), верхняя и нижняя рамки (5 и 6), по две штуки верхних и нижних роликов, четыре сборочных винта.

В данном случае будет показана сборка рамы с использованием вертикального профиля-ручки типа С (асимметричного). Работа с профилем Н отличается лишь незначительными нюансами, о которых будет сказано.

ИллюстрацияКраткое описание выполняемой операции
ра1Начинают с разметки вертикальных стоек-ручек.
Отмеряется длина, равная Нд, ставится отметка, по которой будет производиться рез.
Важное замечание:
Если приобретался комплект для монтажа дверей, то на профилях 1 или 2 с одной стороны уже могут быть высверлены по два отверстия для крепления нижней рамки и опорных роликов.
Естественно, при разметке в необходимый размер, длину отмеряют от этой стороны, так, чтобы сохранить ее нетронутой.
ра2Аккуратно отрезают по проведенной линии профили-ручки.

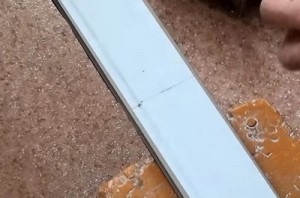

ра3На профиле нижней рамки (6) отмеряется длина , угольником проводится перпендикулярная линия.

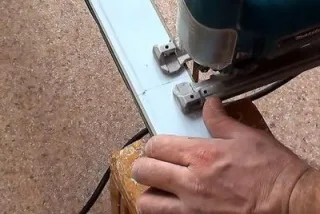

ра4Профиль аккуратно обрезается.
Очень важно при нарезке профилей для нижней и верхней рамки соблюсти идеальный прямой угол.
ра5На ту же длину , и так же аккуратно, отрезается профиль верхней рамки (5).

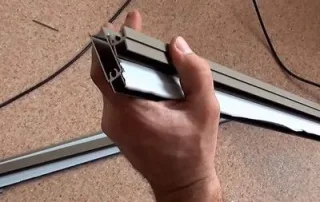

ра6После обрезки двух профилей для верхней и нижней рамки рекомендуется сравнить их длину – она должна идеально совпадать.
ра7Точно так же должны быть совершенно одинаковыми по длине боковые вертикальные профили-ручки.
ра8После того, как профили нарезаны, их рекомендуется разложить в «штатном положении», то есть выложить на полу (верстаке) макет будущей дверной рамы.
Это важно сделать, чтобы не ошибиться с дальнейшей операцией – сверлением отверстий.
Боковые профили–ручки должны зеркально расположиться относительно друг друга.
Если с профилем С – все достаточно наглядно, то с ручками Н иногда допускаются ошибки.
На схеме показано правильное положение профилей.

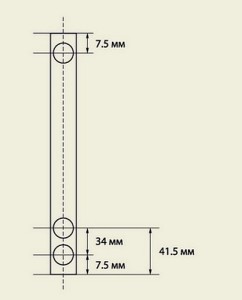

ра9Переходят к разметке центров отверстий.
Схема их расположения относительно края профиля показана на иллюстрации.
Край с двумя отверстиями должен соответствовать низу рамы.
Центры отверстий должны расположиться точно на продольной оси паза, идущего по всей длине профиля с внешней стороны.
ра10После отметки центров их лучше накернить, чтобы сверло при заходе не сместилось в сторону.

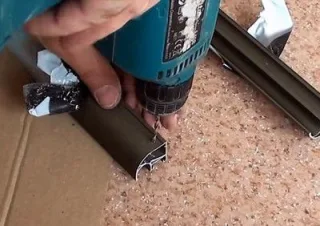

ра11Первый проход делают хорошо заточенным сверлом диаметром 5 мм.
ра12Сверло должно пройти через верхнюю и нижнюю полку профиля.
Эти отверстия в полках должны быть строго соосны, поэтому очень важно соблюдать вертикальность поступательного перемещения сверла.

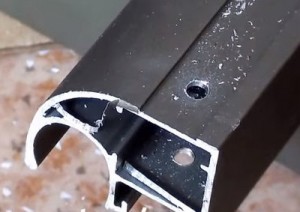

ра13Профиль после первого прохода сверлом 5 мм.
ра14При монтаже рамы головка сборочного винта должны спрятаться внутри профиля.
Для того, чтобы она прошла через наружную полку, отверстие в ней рассверливается до 10 мм.
Отверстие в нижней полке при этом не изменяется.

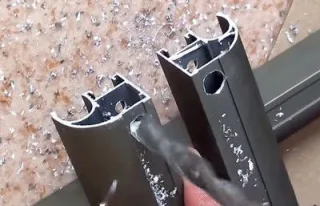

ра15Те же операции проводятся и со вторым профилем.

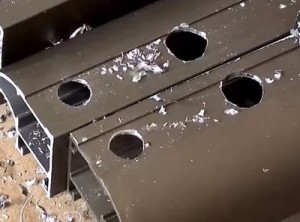

ра16Переходят на противоположные края профилей-ручек.
Здесь уже по той же методике высверливается по два отверстия - монтажное и под регулировочный винт ролика.
Как уже говорилось, в приобретаемых комплектах деталей эти пары отверстий уже могут быть исполнены в заводских условиях.

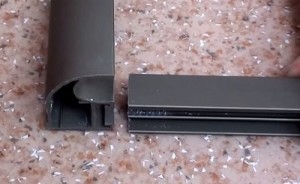

ра17Профили вновь раскладывают в «штатном положении» и переходят к монтажным работам.
ра18Начать можно с узлов крепления верхней рамки.
В отверстие вставляется сборочный винт, наживляется, так, чтобы его резьбовой наконечник вышел наружу на 10-15 мм.

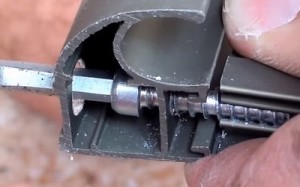

ра19Совмещается профиль верхней рамки, так, чтобы наконечник винта попал в предназначенный для него канал.
С помощью ключа-шестигранника производится сборка.
На первых порах придётся приложить определенное усилие, так как винт будет нарезать себе «дорогу».
Закручивание ведут, пока между головкой и полкой профиля не останется зазор примерно в 4 мм.
ра20После этого в оставшийся зазор вставляют вилку верхнего ролика. Теперь узел можно затянуть до конца.
Важный момент:
- Если применяются боковые профили типа Н, то ролики для них – симметричные, и ошибиться с их расположением невозможно.
- В случае использования профилей типа С (как в рассматриваемом варианте) ролики имеют асимметрию. Выступающая вперед сторона ролика должна быть направлена в сторону фасада двери.

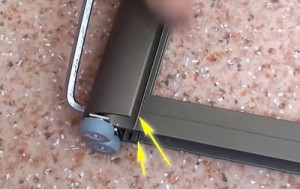

ра21Если все было отмерено, отрезано и собрано правильно, края рамки войдут в небольшие пазы-бортики вертикального профиля. Должен получиться точный прямой угол.
Такую же операцию проводят с противоположной стороны верхней рамки.
ра22При монтаже соединительных узлов на нижней рамке, сборочный винт вставляется в отверстие, расположенное дальше от края.
Дальнейшие действия аналогичны – винт попадает в канал нижней рамки и затягивается до упора.
То же самой производится и с противоположной стороны
ра23Устанавливаются нижние ролики.
Их вкладывают в полость нижней рамки так, чтобы пружинная пластина смотрела к центру двери.

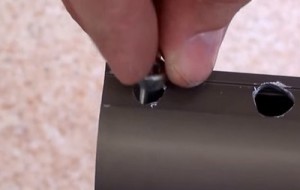

ра24Удерживая ролик одной рукой, другой в крайнее отверстие профиля заводят регулировочный винт и наживляют его в регулировочной пластине-гайке ролика.

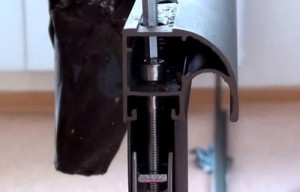

ра25На этой иллюстрации хорошо показано расположение регулировочного винта.
Затягивать его не следует – достаточно наживить на 10-15 мм.
Все регулировки будут проводиться позднее, уже после окончательной установки двери в шкаф-купе.
ра26По сути, рама готова.
Можно переходить к подготовке и монтажу заполнения.

Кстати, после сборки рамы – самое время примерить ее к направляющим, особенно в том упомянутом случае, когда нижний профиль еще не закреплен. Сейчас выставить точную вертикаль плоскости двери (соосность направляющих) – намного проще, так как конструкция еще не нагружена всей массой заполнения.

А вот регулировку самой двери на этом этапе проводить не имеет никакого смысла. Эта операция будет выполняться корректно только при условиях полной нагруженности всей конструкции.

Монтаж заполнения, окончательная сборка, установка и регулировка двери

Заполнение для двери чаще всего заказывают – по рассчитанным размерам. Особенно это касается вариантов, когда планируется применить зеркальную или стеклянную вставку.

Заполняющие панели из ДСП (МДФ) толщиной в 10 мм, безусловно, можно изготовить и самостоятельно. Однако при таком подходе следует учитывать, что должна обеспечиваться высочайшая точность разметки с соблюдением прямых углов и ровности реза – в противном случае вставка может или не войти в подготовленную раму, или начнет ее перекашивать.

При использовании заполнения из ДСП (МДФ) случаются ситуации, когда листы материала, побывшие в условиях с повышенной влажностью, несколько увеличиваются по толщине – вместо 10 мм могут иметь 10,5, а то и все 11. Это создаст определенные сложности при сборке двери. Лучше всего предварительно по периметру вставки срезать небольшую фаску, глубиной и шириной в 2–3 мм, с обеих сторон панели.

Принципиальная разница в установке заполнения различной толщины – в использовании соответствующих уплотнителей. Тип силиконового уплотнения выбирается под соответствующую толщину вставки – 4, 6 или 8 мм. Заполнение толщиной 10 мм в уплотнении не нуждается.

Далее будет рассмотрен пример окончательного монтажа двери с зеркальным заполнением толщиной 4 мм.

ИллюстрацияКраткое описание выполняемой операции

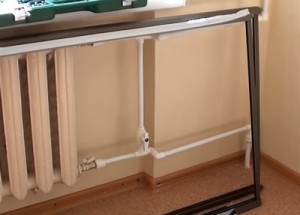

ом1Рама собрана ранее. Осталось вставить в нее заполнение - зеркало толщиной 4 мм.
Пока рама была в собранном состоянии, в ее деталях значительно спали внутренние напряжения, так что демонтаж и обратный монтаж пройдут намного легче, чем первоначальная сборка.

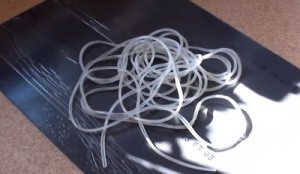

ом2Для установки зеркала приобретается уплотнительный силиконовый профиль.
Продается он метражом. Его должно хватить на периметры заполнения всех дверных створок.
ом3Уплотнитель начинают устанавливать от угла зеркала.

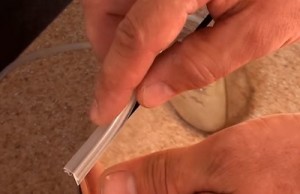

ом4Силиконовый профиль аккуратно одевается на торец стекла и просаживается вниз до упора, на всю глубину.
ом5Уплотнитель должен равномерно сесть по всей длине зеркала.

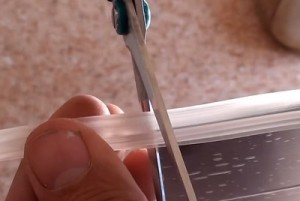

ом6Дойдя до угла, силиконовый профиль обрезают вровень с краем вставки.
ом7Работу продолжают аналогичным образом по всему периметру стекла.
На углах уплотнительные профили не должны пересекаться, накладываться друг на друга – их подрезают встык.

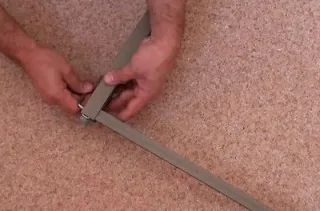

ом8Чтобы установить зеркало в раму, ее необходимо вновь разобрать на составляющие профильные детали.

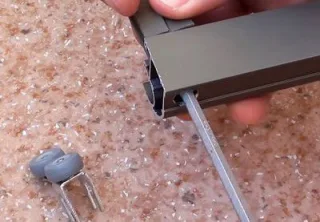

ом9Для этого выкручиваются сборочные винты.
Можно оставить их в слегка наживленном положении.

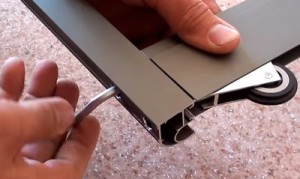

ом10При разборке нижних соединительных узлов выкручивают только сборочные винты.
Откручивать колеса – необязательно, они не будут мешать.

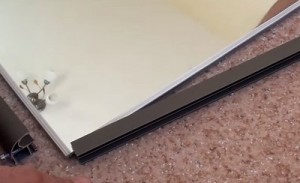

ом11Зеркало укладывается на ровной чистой поверхности.
Начинают его обрамлять с верхней рамки.
Рамочный профиль центрируется относительно вставки, а затем зеркало слегка приподнимается, и на него одевают рамку.
Силиконовый уплотнитель при этом должен плотно войти в паз профиля.

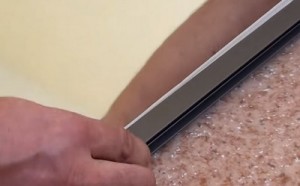

ом12Профиль аккуратно надевается по всей длине …

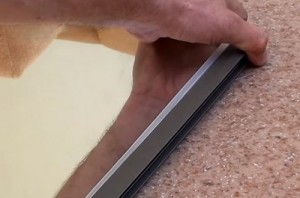

ом13… до противоположного угла.
При этом необходимо следить , чтобы не сместилась центровка профиля относительно зеркала.

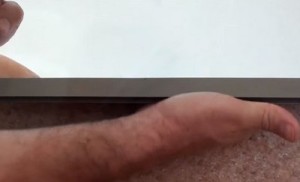

ом14Просаживают стекло в профиль легким простукиванием рукой.
Применять какой-либо инструмент не потребуется (а со стеклом это и опасно!) – эластичный силикон должен полностью войти в паз до упора.
Киянку или резиновый молоток, возможно, придется применить случае, если используется наполнение из ДМП (МДФ) 10 мм.

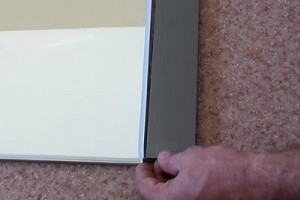

ом15Операция повторяется на противоположной стороне – с нижней рамкой.
Вначале ее центруют относительно вставки, …
ом16... а затем плотно одевают и просаживают до конца.
ом17Переходят к установке вертикальный профилей-ручек.
Вначале, еще на полу, профиль надевают слегка на вставку с уплотнением.

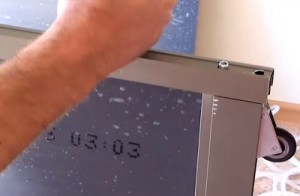

ом18Затем зеркало ставится на торец, и профиль аккуратно просаживается легким простукиванием по всей длине.

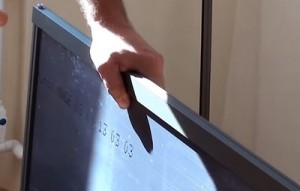

ом19Он должен равномерно сесть на уплотнитель вставки, до упора.
При этом контролируют, чтобы наживленные сборочные винты попали в свои каналы верхней и нижней рамки.

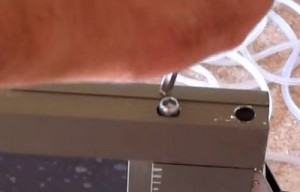

ом20Можно проводить затяжку сборочных винтов.
Резьба ими уже была нарезана ранее, поэтому операция уже совершенно несложная.

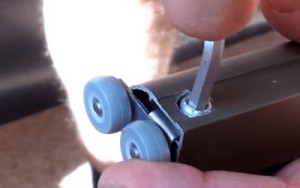

ом21При сборке верхних соединительных узлов не забываем поставить на место кронштейн с роликами.

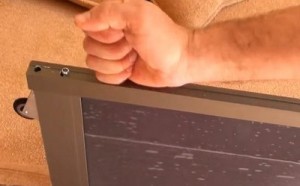

ом22Точно такая же последовательность выдерживается при установки ручки с противоположной стороны.
ом23Производится окончательная подтяжка всех соединений – и наша дверь готова.
Осталось ее установить на направляющие.

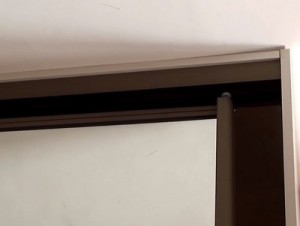

ом24Дверь аккуратно переносят к проему.
Вначале всегда устанавливается дальняя створка, на задние направляющие полозья профилей.

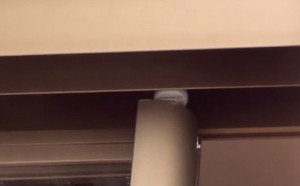

ом25Верх двери аккуратно направляют так, чтобы ролики вошли в паз верхнего профиля.

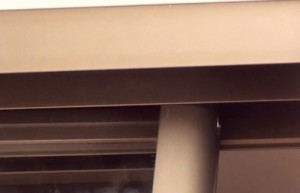

ом26Следующим шагом створку приподнимают, чтобы ролики полностью вошли в профиль.
ом27Затем пальцами слегка утапливают подпружиненный нижний ролик, …
ом28… створку вновь приподнимают и подают от себя, добиваясь того, чтобы ролик попал в соответствующий полоз нижней направляющей.
ом29Аналогичную операцию проводят с другой стороны устанавливаемой створки.
Оба ролика должны попасть в один направляющий полоз.
Точно так же затем устанавливают вторую створку, но уже в ближние направляющие полозья.
ом30Можно переходить к регулировке дверей.
Для этого используется ключ-шестигранник, которым вращают регулировочный винт.
Вращение по часовой стрелке вызывает больший выход ролика наружу, то есть приподнятые угла створки.
При вращении против часовой стрелки угол створки будет опускаться.

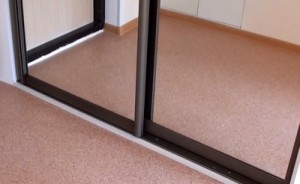

ом32Регулировку ведут до достижения необходимого результата:
- боковые стойки-ручки должны принять точно вертикальное положение.
– все створки двери должны располагаться на одном уровне от нижнего направляющего профиля.

По сути, сборка и установка двери – закончены. Створки должны легко перемещаться по направляющим без приложения большого усилия.

В завершение следует остановиться еще на двух моментах:

  • Если планируется наклеивание шлегеля, то оно проводится уже после регулировки дверей. Шлегель имеет самоклеящуюся основу, поэтому провести его установку в соответствующий паз профиля – не составит никакого труда. Заодно будут скрыты неприглядные отверстия от сборочных и регулировочных винтов.

Однако, практика показывает, что со временем шлегель начинает постепенно отклеиваться по краям профиля. Чтобы избежать подобных «неприятностей», рекомендуется края шлегеля зафиксировать специальными зажимами-прищепками.

Чтобы шлегель со временем не отклеивался по краям, его рекомендуется дополнительно зафиксировать специальной прищепкой

Чтобы шлегель со временем не отклеивался по краям, его рекомендуется дополнительно зафиксировать специальной прищепкой

По ходу статьи ничего не было сказано об установке стопора. А это – очень полезное дополнение, позволяющее установить и пределы закрытия створки (чтобы она не сильно билась о стенки шкафа), и четкое фиксированное положение в закрытом состоянии.

Установка пружинного стопора откатной двери

Установка пружинного стопора откатной двери

Установка такого стопора – совершенно несложна: он просто вставляется в соответствующий паз нижнего направляющего профиля. Единственное, о чем не следует забывать – такая установка будет возможна, если обеспечен доступ к торцевой части направляющей. Таким образом, «черновую» установку стопора лучше всего проводить при подготовке нижней направляющей к ее закреплению на полу. А уже точную регулировку можно провести в самом конце – несложно сверху поджать подпружиненные «усики» и переместить стопор в нужное положение.

И в завершение публикации – видеосюжет, в котором показана сборка двери для шкафа-купе с комбинированным заполнением и установкой перемычки

Видео: пример сборки двери для шкафа-купе

Автор выражает надежду, что после внимательного ознакомления с данной статьей-инструкцией у домашнего мастера не останется никаких неразрешенных вопросов по самостоятельной установке дверей для шкафа-купе.

Мы ответили на Ваш вопрос?

2

Cсылка на сообщество vk.com

Cсылка на сообщество ok.ru
