 Комод – это весьма популярный предмет мебели, который не выходит из моды уже несколько веков подряд. Его дизайн меняется в зависимости от интерьерных стилей, но суть все равно остается прежней – комфортный в эксплуатации, компактный, но вместительный шкаф со столешницей сверху.

Как сделать комод своими руками

Как сделать комод своими руками

Чтобы ответить на вопрос, как сделать комод своими руками, в первую очередь нужно определиться, какой он должен быть по высоте и ширине, а также, сколько выдвижных ящиков необходимо хозяевам. Поэтому, прежде всего делается эскиз или чертеж, в котором проставляются все размеры с учетом места, которое может быть отведено под подобную тумбу-шкаф. На основе разработанного чертежа производятся расчеты количества необходимых материалов, осуществляется их закупка.

Комод может быть изготовлен из натуральной древесины или из ДСП. Качественная древесина и ее обработка обойдутся, безусловно, дороже, чем древесный композит, но зато она является не только экологически чистым материалом, но и более долговечным, нежели прессованная плита из стружки и клея.

Если поставлена задача выполнить действительно красивый и удобный предмет мебели, очень важно выбрать качественный материал и изготовить из него, точно по размерам, все детали, которые затем необходимо хорошо, до гладкости, обработать и подогнать друг к другу.

Однако, первым шагом все-таки выбирается модель комода, в зависимости от его предназначения и роста владельца, так, чтобы сочетались и вместительность, и удобство эксплуатации.

Распространенные модели комодов

Комоды изготавливаются в различных вариантах, в зависимости от цели их использования. И чтобы правильно определиться с выбором, целесообразно рассмотреть несколько моделей.

Стандартный бельевой комод

Традиционные комоды всегда предназначались для хранения белья и мелких предметов одежды. В отличие от массивных конструкций шкафов, они занимают небольшую площадь и выглядят достаточно эстетично. Поэтому этот предмет мебели достаточно популярен и сегодня.

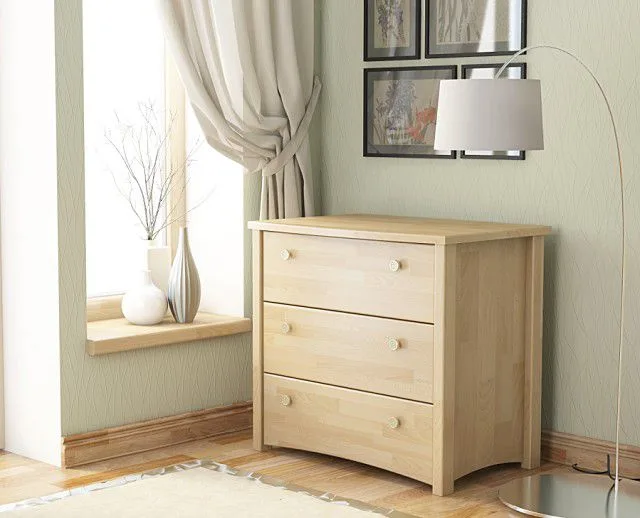

"Классический" тип бельевого комода

«Классический» тип бельевого комода

Его удобство заключается в компактном хранении различных вещей отдельно друг от друга, что позволяет легко их найти. Комод для белья может быть оснащен разным количеством выдвижных ящиков, имеющих ширину конструкции, их может быть от двух до шести, но существуют и другие модели, в которых предусмотрено большее количество выдвижных шкафчиков меньшего размера.

Ну и, конечно, «полезной площадью» становится и столешница, куда так и просятся предметы украшения интерьера комнаты.

Комод-пенал

Комоды могут иметь различную форму и высоту. Так как прихожая обычно имеет небольшую площадь, для нее больше подойдет компактный узкий и высокий вариант-пенал, который к тому же достаточно вместителен.

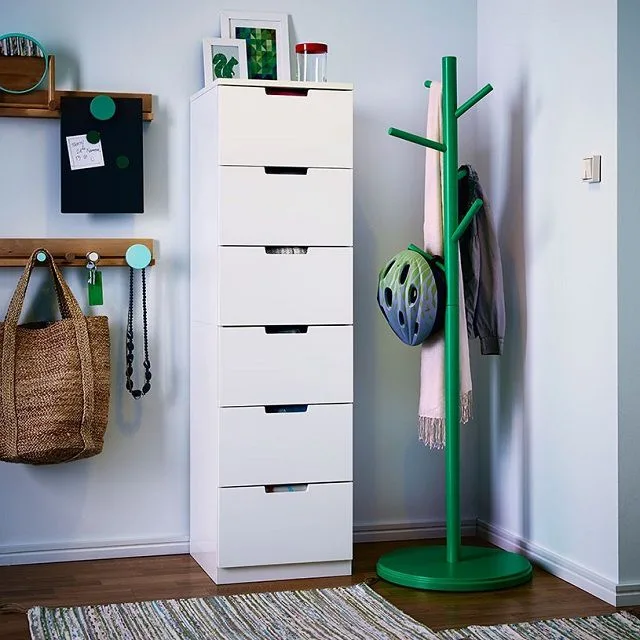

Вытянутый по вертикали комод-пенал

Вытянутый по вертикали комод-пенал

В нем может храниться разносезонная обувь, различные средства по уходу за ней, а также головные уборы и шарфы. Для всех этих предметов, так или иначе, необходимо найти место, и им вполне может стать такой удобный предмет мебели, как комод-пенал.

Комод для детской комнаты

Комод для детской комнаты вполне можно назвать необходимостью, так как он способен заменить сразу несколько предметов мебели. Разработана специальная конструкция с откидной панелью, которая открывается при необходимости и закрывается, чтобы не мешать при использовании выдвижных ящиков.

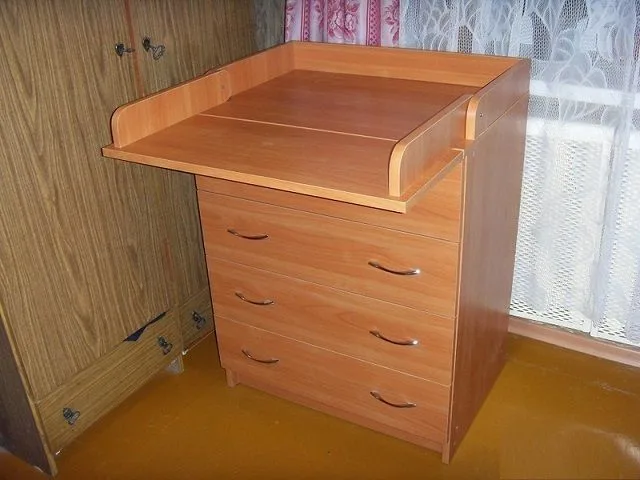

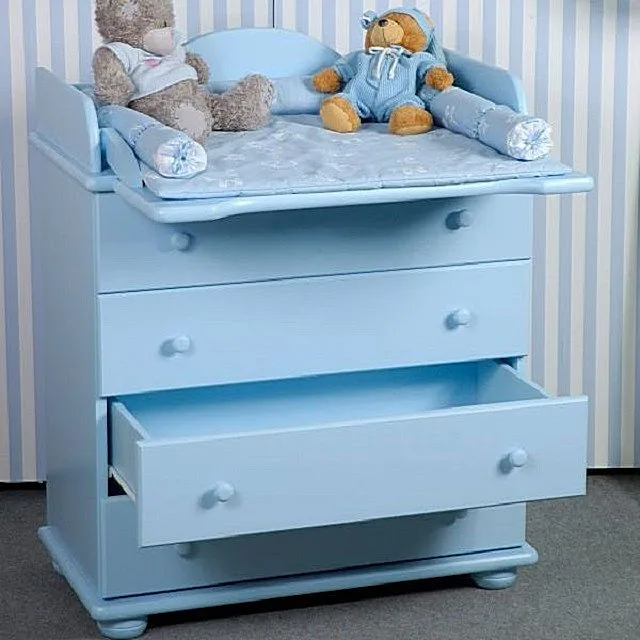

Комод для детской комнаты с откидным столиком для пеленания ребенка

Комод для детской комнаты с откидным столиком для пеленания ребенка

В такой комод можно вместить большое количество детских аксессуаров и необходимых для малыша предметов, распределив их по ящикам. Так как этот предмет мебели достаточно компактен, он не будет загромождать пространство детской комнаты, что очень важно для ребенка.

Не станет этот мебельный аксессуар лишним и тогда, когда малыш подрастет, так как в комоде можно хранить не только одежду, но и игрушки. Если шкаф первоначально отделан в нежных пастельных детских оттенках, то по мере взросления ребенка его можно перекрашивать в другие, более «взрослые» цвета.

Комод с открытой полкой для гостиной или спальни

Этот вариант комода отлично подойдет для гостиной. На него можно установить телевизор, а открытые шкафы использовать для хранения книг, которые хочется иметь под рукой. В закрывающихся же ящиках отлично спрячутся различные мелочи, которых в любом доме всегда достаточно много.

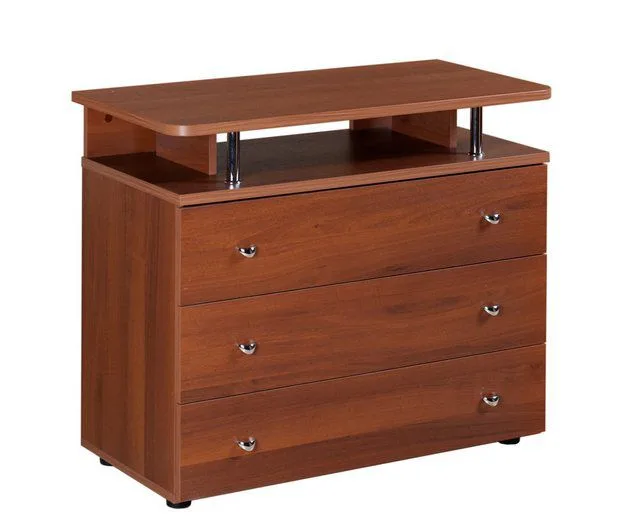

Комод с открытой верхней полкой

Комод с открытой верхней полкой

В спальне этот комод станет отличным прикроватной тумбой, пригодной для хранения белья, установки ночника и других часто используемых в этой комнате аксессуаров.

Вполне подойдет подобная конструкция и для ванной комнаты, но в этом случае, для ее изготовления необходимо выбирать именно натуральную древесину, которую предстоит обработать влагоотталкивающими составами.

Из информации, сколько функций способен выполнить этот предмет мебели, и насколько он комфортен в эксплуатации, напрашивается логичный вывод, что комод можно считать необходимостью для большинства домов и квартир. Если возникло желание изготовить его самостоятельно, то прежде, чем приступать к работе, нужно обязательно ознакомиться с технологией процесса, чтобы суметь реально оценить собственные силы.

Пример подготовки, обработки деталей и изготовления комода

От того, насколько точно изготовлены и обработаны детали, в самой прямой степени будет зависеть качество и внешний вид готового изделия, поэтому для начала необходимо рассмотреть нюансы этого процесса.

Детали для каждой модели изготавливаются по конкретному чертежу, и их соединения могут быть различными разниться. В приведенной ниже таблице представлены различные моменты обработки деревянных деталей и сборке конструкции комода, которые очень часто вызывают вопросы. Кстати, приведенный пример также можно рассматривать, как «образец для подражания», подогнав демонстрируемую модель комода под свои размеры.

Показанный в таблице комод изготавливается из натуральной доски и бруса толщиной 20 мм, с использованием фанерных вставок толщиной 10 мм.

ИллюстрацияКраткое описание выполняемой операции
ко1Края доски должны быть идеально ровными, для этого их обрезают, обрабатывают на фуговальном станке.
ко2Еще лучше, если в распоряжении есть рейсмусовый станок, проходя через который доски приобретают идеально точный размер по толщине.
Можно, конечно, провести этот процесс и вручную, но он займет намного больше времени и сил.
Так что есть смысл для получения заготовок обратиться в столярную мастерскую.

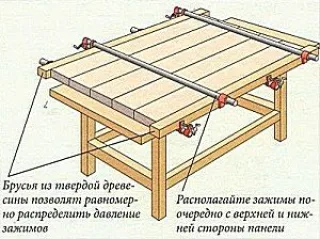

ко3Для получения из досок цельных панелей, их склеивают между собой и стягивают в струбцинах, оставляя в таком положении до полного просыхания клея.
Чтобы не повредить древесину струбцинами, собираемую панель обкладывают брусом, а уже на него устанавливают струбцины и затягивают их.
ко4Пазы и шипы в брусках вырезаются с помощью фрезера со специальной насадкой.
Станок может быть профессиональным стационарным или ручным, но навык работы с ни понадобится в любом случае.
ко5На иллюстрации представлено соединение двух брусков по принципу «паз-шип».
Таким образом собираются рамы, из которых в некоторых конструкциях состоит каркас под выдвижные ящики.
ко6Соединение брусков рамы осуществляется на столярный клей и обязательно стягивается в струбцинах до полного просыхания.
ко7Раму в процессе ее сборки необходимо постоянно проверять на ровность прямых углов.
Это выполняется угольником и промером диагоналей.
ко8Для проверки прямоугольности конструкции и качественного последующего просыхания соединительных узлов, раму укладывают в специальный шаблон, собранный из фанеры и бруса, закрепленного точно под прямым углом.
Выправив раму по шаблону, в ее соединения под углом вбивают по одному тонкому гвоздю.
ко9В боковых стенках, которые делают из ранее склеенных в щиты и просушенных досок, по краю с помощью фрезера вырезается паз – так называемая четверть.
Она поможет соединить детали плотнее, что сделает конструкцию более жесткой.
ко10Затем, на боковых стенках размечаются и вырезаются пазы, в которые будут вклеены рамы-опоры под ящики.
Пазы вырезаются с помощью фрезера и подравниваются стамеской.
Начало паза должно располагаться на расстоянии 15 мм от края панели.
ко11Чтобы рама плотно встала в паз, на ней срезаются углы, равные по размеру глубине паза и расстоянию его удаленности от края, в данном случае – 15 мм.
ко12Далее, пазы промазываются клеем, и в них плотно устанавливаются рамы.
ко13Верхняя рама, установленная на клей в вырезанную по краю боковых панелей четверть, дополнительно фиксируются гвоздиками или тонкими саморезами с шагом в 100÷120 мм.
ко14На иллюстрации показана фиксация рам на в конструкцию.
ко15Когда клей в конструкции высохнет, ее поворачивают и укладывают вниз фасадной стороной.
При повороте элементы конструкции могут несколько сместиться, поэтому прямоугольность обязательно следует проконтролировать, измерив диагонали. Они, естественно, должны иметь одинаковую длину.
ко16Следующим шагом из фанеры толщиной в 10 мм вырезается задняя стенка конструкции, ее края обрабатываются.
Затем ее укладывают в выбранные четверти боковых панелей.
Лист фиксируется к стенкам гвоздиками или же саморезами, шляпки которых следует обязательно утопить в древесину.
Затем, комод поднимают и устанавливают на донную панель.
ко17В данной модели пространство между двумя верхними рамами должно быть разделено под размещение двух ящиков.
Для этого определяется середина фасадной части комода, и в этом месте устанавливается вертикальный отрезок доски.
Такая перемычка станет не только разделительным элементом, но и сделает конструкцию более жесткой.
Перегородка закрепляется в нужном отмеченном месте саморезами через верхнюю и нижнюю раму, с обязательным предварительным рассверливанием тонких отверстий под крепеж, чтобы не допустить появления трещин.
ко18Далее, можно переходить к изготовлению выдвижных ящиков.
Самое сложное в этом процессе - это зубчатое соединение углов, которое вручную сформировать будет практически невозможно, поэтому без станка со специальной фрезерной насадкой не обойтись.
ко19Перед тем, как начать вырезать зубцы, в досках по краю вырезается четверть для точной стыковки двух панелей.
Они закрепляются в специальный зажим, расположенный по краю рабочего верстака. Одна доска укладывается горизонтально, другая вертикально, встык друг к другу в выбранной четверти.
Края досок смещаются относительно друг друга на шаг зуба.
Затем они зажимаются сверху шаблоном, по которому будут производиться вырезы.
ко20Вырезы осуществляются фрезером с предназначенной для этого процесса фрезой выбранной конфигурации – прямой или типа «ласточкин хвост».
ко21На этом фото можно рассмотреть, что соединительные зубцы вырезаются фрезой одновременно на одной и другой доске.
Таким образом, после того, как она из соединяемых панелей панели будет перевернута, а края совмещены, зубцы и пазы должны идеально подходить друг к другу.
ко21аКроме шипов, для угловых соединений, до сборки конструкции во всех трех досках-стенках ящика и в передней стенке выбираются фрезером пазы, в которые будет установлена фанерная панель дна.
ко22Следующим шагом производится сборка стенок ящика. Зубцы шипового соединения совмещаются между собой и аккуратно пристукиваются деревянным молотком.
ко23После этого в пазы стенок задвигается донная часть, а затем устанавливается и передняя часть ящика.
ко24Далее, производится контроль за ровностью углов - для этого промеряются диагонали ящика. Затем фанерное дно фиксируется к передней доске ящика с помощью гвоздиков.
ко25Затем, на переднюю стенку ящика закрепляется фасадная панель, к которой в свою очередь прикручиваются выбранные ручки.
ко26Если планируется поднять комод на ножки, соединенные аркообразной перемычкой, как показано на иллюстрации, то для удобства разметки следует сначала сделать шаблон.
ко27Для изготовления ножек, три доски сначала скрепляются на углах зубчатым (шиповым) соединением.
Затем на фасадной доске делается разметка по шаблону.
Далее, две дуги соединяются прямой линией, которая вычерчивается по линейке (по горизонтальному уровню).
ко28По тому же принципу, и с использованием того же шаблона делаются разметка и на боковых сторонах основания.
ко29Затем, по обозначенным линиям с помощью лобзика делаются аккуратные вырезы, а потом обрабатываются их края.
ко30Когда ножки будут вырезаны и соединены, по верхнему краю получившейся конструкции приклеивается, а затем прикручивается саморезами брусок, который создаст необходимую площадку для установки сверху него коробки комода с внутренним каркасом.
ко31Далее, верхний край подставки под комод нужно облагородить - для этого его обрабатывают с помощью фигурной фрезы.
ко32Затем, комод снова переворачивают, чтобы можно было закрепить ножки на нижнюю раму.
Конструкция ножек сажается сначала на клей, а затем прикручивается саморезами.
ко33С задней стороны комода к ножкам приклеивается, а затем и прикручивается треугольная косынка, со сделанным в нижней её части вырезом под брус, закрепленный на боковых ножках.
ко34Верхний край прикручивается к боковой ножке, а нижний к каркасной раме.
Этим обеспечивается жесткость конструкции подставки комода.
ко35Следующим шагом вырезается и примеряется столешница.
В раме под ней размечаются места, где будут сделаны и раззенкованы отверстия, через которые панель зафиксируется к раме каркаса и боковинам с помощью вставленных в нее шкантов.
ко36Далее, столешница фиксируют на верхней раме конструкции снизу, саморезами, имеющими длину на 5 мм меньше суммарной толщины доски столешницы и рамы под ней.
ко37Панель столешницы может быть обработана заранее или же после ее закрепления на стенках комода – края досок с обеих сторон скругляются фрезой и шлифуются до идеальной гладкости.
ко38Если изделие планируется оставить в естественном виде, без окрашивания, то при желании можно выделить фактуру древесины с помощью специальной щетки с металлическим ворсом.
ко39Если планируется провести окрашивание или лакирование, то этот процесс производится в несколько слоев составами на водной основе.

На приведенном примере была продемонстрирована сборка с соединениями, которые традиционно издавна применяются для изготовления различных шкафов из натуральной древесины. Но, нужно отметить, что такие операции поддаются только опытным мастерам, вооруженным, ко всему, специальным инструментом профессионального класса. Однако, в наше время задачу можно и упростить, если приобрести различные крепления, которые в большом ассортименте представлены в магазинах мебельной фурнитуры.

Далее будут рассмотрены несколько моделей комодов с подробными инструкциями и размерами.

«Классический» комод с шестью ящиками

Этот вариант комода изготавливается из досок и фанеры толщиной в 19 (20) мм, при его изготовлении можно смело опираться на инструкции, данные в выше представленной таблице.

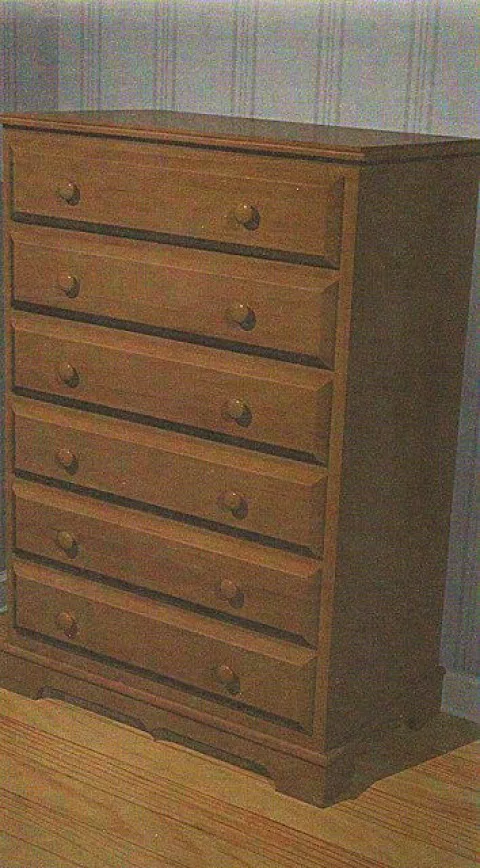

Комод с шестью большими ящиками

Комод с шестью большими ящиками

Детали конструкции

Для изготовления этой модели комода потребуются следующие материалы и детали:

Наименование деталиРазмер детали, ммКол-во, штук
Детали для изготволения самого комода
Фасад основания (доска)90×89×7871
Задняя часть основания (доска)19×89×4451
Боковины основания (доска)19×89×4452
Брус основания (доска)32×32×894
Фасад фартука основания19×64×8001
Боковины фартука основания (доска)19×64×4702
Задняя планка фартука основания (доска)19×64×6731
Боковины (фанера)19×432×10292
Задняя стенка (фанера)19×743×10291
Передние и задние планки опор для ящиков19×89×74312
Боковые планки опор для ящиков19×89×23512
Передняя планка фартука19×89×7241
Задняя планка фартука19×89×5721
Боковые планки фартука19×89×3372
Стойки лицевой рамы19×38×10292
Полозья6,4×19×4256
Поперечины лицевой рамы19×38×6867
Угловые распорки19×89×894
Крышка19×470×8001
Детали для изготовления ящиков
Декоративные фасады19×146×7116
Боковые стенки19×114×41912
Передние стенки19×114×6546
Задние стенки19×101×6546
Донная часть (фанера)19×406×6546
Направляющие планки6,4×19×41912

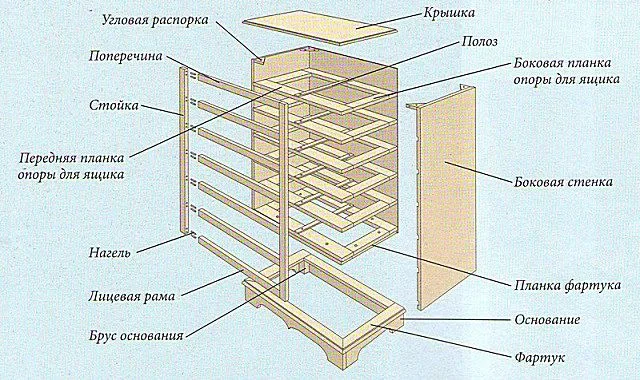

Чертеж № 1 – общая конструкция комода.

Чертеж № 1 – общая конструкция комода.

А эта таблица показывает необходимые для сборки соединительные и фурнитурные элементы:

Наименование элементовРазмер элементов, мм
Шурупы с потайными головками6×44
Деревянные нагели6,4×31,8
Шурупы с потайными головками6×19
Отделочные гвозди22
Шурупы для дерева64
Финишные гвозди55
Шурупы с потайными головками6×32
Ручки – по своему усмотрению12 шт.

Основание комода

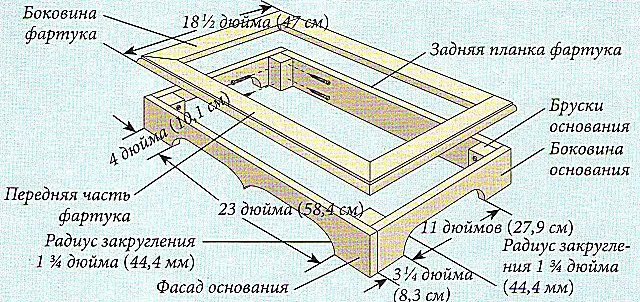

Чертеж №2 - сборка основания комода.

Чертеж №2 — сборка основания комода.

  • Детали для основания комода изготавливаются по размерам, приведенным в таблице и на чертеже. Фасадные и боковые элементы, формирующие ножки, в этой модели имеют криволинейные формы, поэтому их размечают по шаблону и выпиливают лобзиком. Этот процесс подробно описан и показан в выше представленной таблице. Фигурные вырезы производятся только с передней и боковых сторон основания, задняя же панель состоит из целой доски.
  • Сборка готовых элементов производится на угловые бруски. Бруски приклеиваются на передние края боковых панелей и на края задней планки. Затем они фиксируются к панелям шурупами с потайными головками заподлицо.
  • Далее, задние края боковин промазываются клеем и закрепляются на брусках, прикрученных к задней планке, и также скручиваются.
  • Фасад основания приклеивается к брускам боковин и прикручивается в последнюю очередь.
  • Когда основание будет собрано, его необходимо стянуть в струбцинах и проконтролировать ровность углов угольником и измерением диагоналей.
  • На основание должна быть уложена рама, называемая фартуком. По размерам вырезаются четыре планки для формирования рамы, одна сторона планок обрабатывается фрезой, дающей полукруглую форму краю доски. Затем, края планок, из которых будет формироваться фасадная часть фартука, срезаются под углом в 45 градусов.
  • Готовые детали необходимо зафиксировать к основанию клеем. Клей наносится на торец элементов основания и угловые бруски. Далее, поочередно на проклеенную поверхность укладываются планки. Их торцы по углам тоже промазываются клеем, а после этого фартук прижимается к основанию струбцинами до полного высыхания клея.

Изготовление каркаса

Пока клей на основании будет сохнуть, можно заняться сборкой каркаса.

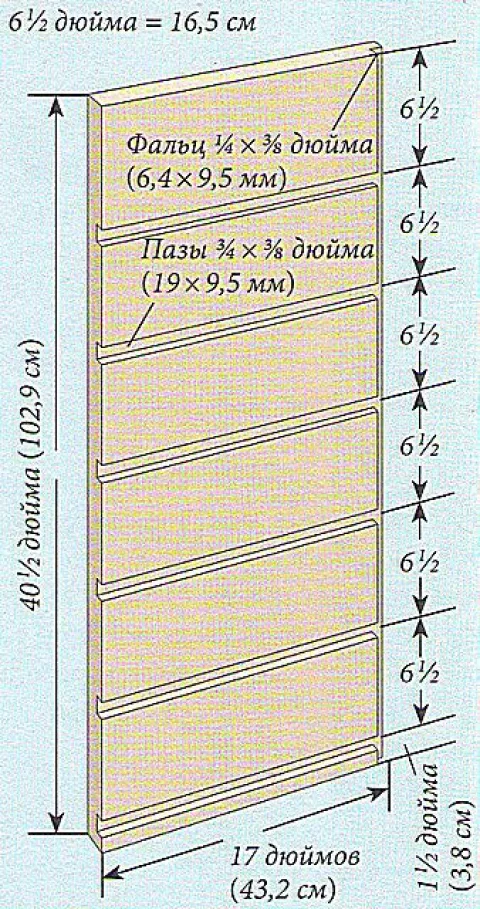

Чертеж №3 - Боковая стенка комода.

Чертеж №3 — Боковая стенка комода.

  • Из подготовленных дощатых щитов вырезаются панели боковин конструкции по указанным размерам. Затем, производится разметка, с опорой на представленный чертеж, и на краях деталей выбирается фальц, а затем и пазы, в которые будут установлены рамы-опоры под ящики. Как проводятся эти работы тоже показано и рассказано в первой таблице.

Задняя стенка изготавливается из фанеры по указанным размерам.

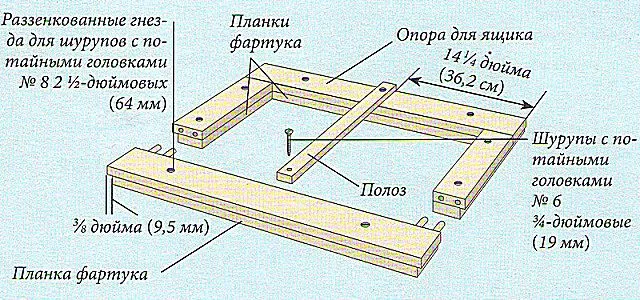

Чертеж №4 - сборка рам-опор под ящики комода.

Чертеж №4 — сборка рам-опор под ящики комода.

  • Далее, производится изготовление рам, которые станут опорами для ящиков. Из доски вырезаются планки, соответствующие приведённым размерам. Готовые детали собираются в единую конструкцию с помощью шкантов, которые сажаются на клей – как это выполняется, наглядно можно увидеть на чертеже и в таблице. Нижняя опорная рама закрепляется к планкам фартука, а остальные рамы под ящики состоят только из деталей опор. Собрав раму на клей, ее диагонали измеряют и сравнивают, а затем конструкция стягивается струбцинами. В середине собранной рамы с помощью шурупов 19 мм, имеющих потайные головки, закрепляется полоз.
  • Следующим шагом в пазы, вырезанные в боковинах, на клей устанавливаются рамы-опоры для ящиков. Их вдвигают в пространство пазов насколько, чтобы они стояли на одном уровне с передними кромками боковых панелей.
  • Установив все рамы в пазы боковин, нужно закрепить заднюю стенку комода, которая придаст конструкции жесткость. Фанерная стенка крепится на боковины с помощью клея, а затем фиксируются отделочными гвоздями, размером 22 мм.

Крепление каркаса на основании

  • Следующим шагом каркас комода закрепляется на фартуке основания. Работу нужно производить осторожно и только после полного просыхания клея, чтобы не допустить перекоса конструкции.
  • Каркас устанавливается на фартук основы, причем его задняя стенка должна быть размещена заподлицо с основой. С фасадной части и по бокам конструкции фартук должен выступать относительно боковин каркаса на 19 мм. Произведя примерку и сделав на фартуке разметку, каркас с него снимают. После этого на фартук наносится клей по разметке, затем каркас устанавливается на место и фиксируется к фартуку шурупами длиной в 64 мм.

Монтаж передней рамы

  • Из доски изготавливаются боковые и поперечные планки фасадной рамы, по приведенным в таблице размерам. Соединение этих деталей осуществляется с помощью шкантов, которые сажаются на клей.
  • Расстояние между поперечинами должно составлять 165 мм, так как они в дальнейшем будут закрепляться на переднюю торцевую сторону опорной рамы под ящики. После того как рама будет готова, ее фиксируют к боковинам и рамам на клей и прибивают финишными гвоздями длиной в 50 мм.

Столешница комода

  • Столешница для комода вырезается по заданным размерам из склеенных между собой в щит хорошо обработанных досок. Края щита обрабатываются полукруглой фрезой – они должны соответствовать внешнему виду кромки фартука комода.
  • Далее, в верхних углах каркаса устанавливаются угловые распорки, представляющие из себя прямоугольники. В них высверливается по два отверстия для шурупов размером 32 мм, которые раззенковываются, и  расширяются до формы эллипса. Распорки закрепляются в углах каркаса с помощью клея и шурупов.
  • После того как клей высохнет, сверху каркаса можно монтировать столешницу. Ее укладывают так, чтобы задняя ее сторона находилась вровень с задней стенкой каркаса, а свесы передней и боковых сторон одинаково выходили за его пределы.
  • Закрепляется столешница снизу, ее крепят через раззенкованные в распорках отверстия шурупами в 32 мм. Клей при монтаже этой панели не используется, так как она должна иметь возможность немного сдвигаться в раззенкованных отверстиях при изменении температуры и влажности в помещении.

Ящики комода

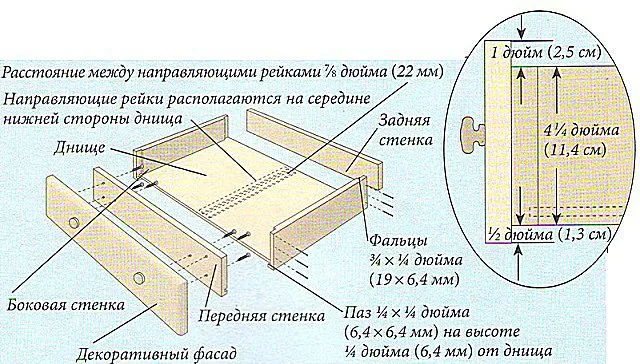

Чертеж №5 - сборка выдвижных ящиков комода.

Чертеж №5 — сборка выдвижных ящиков комода.

  • Стенки ящиков изготавливаются из подготовленных обработанных досок по приведенным в таблице размерам.
  • В нижней части стенок вырезаются пазы, в которые вдвигаются днища ящиков, изготовленных по размерам из фанеры.
  • В этой модели комода стенки ящиков соединяются на углах не зубчатыми шиповыми соединениями, а с помощью выреза пазов, как представлено на чертеже-рисунке. Стенки начала скрепляются с помощью клея, а затем стягиваются с помощью саморезов. После того как задняя стенка будет соединена с боковыми, устанавливается днище, а затем, монтируется передняя стенка ящика.
  • Далее, необходимо произвести обработку фасадной панели, которую закрепляют на переднюю стенку ящика. Для этого ее края обрабатываются фрезером, который скруглит углы доски. Фасадную панель сначала фиксируют на клей, а затем прикручивают саморезами в 32 мм изнутри ящика. Перед тем как закрепить ручки на ящики, производится разметка их расположения, и в нужных точках просверливаются отверстия, через которые в ручки изнутри ящика вкручиваются монтажные винты или шурупы.
  • После того как ящик практически полностью будет готов, с внешней стороны его донной части, в ее середине, закрепляются две направляющие на расстоянии друг от друга в 22 мм. Эти детали фиксируются на клей и прижимаются струбцинами до полного просыхания. После этого, проводится испытание ящика. Он устанавливается так, чтобы полоз рамы располагался между двух направляющих ящика. Если возникают проблемы с легким ходом ящика, то нужно обточить полоз или же направляющие, несколько расширив между ними расстояние.

Таких выдвижных ящиков для этой модели нужно сделать шесть, причем, собирая каждый из них, необходимо проводить примерку, устанавливая их в каркас комода. Следить нужно за тем, чтобы они не просто свободно двигались по полозу, но и красиво стыковались между собой.

После окончательной сборки и установки ящиков можно переходить к отделочным операциям.

Комод с пятью ящиками

Такая модель комода может быть сделана из натуральной древесины или ДСП. Если планируется установить этот предмет мебели в детской комнате или спальне, то лучше всего для изготовления выбрать все же хорошо обработанные доски.

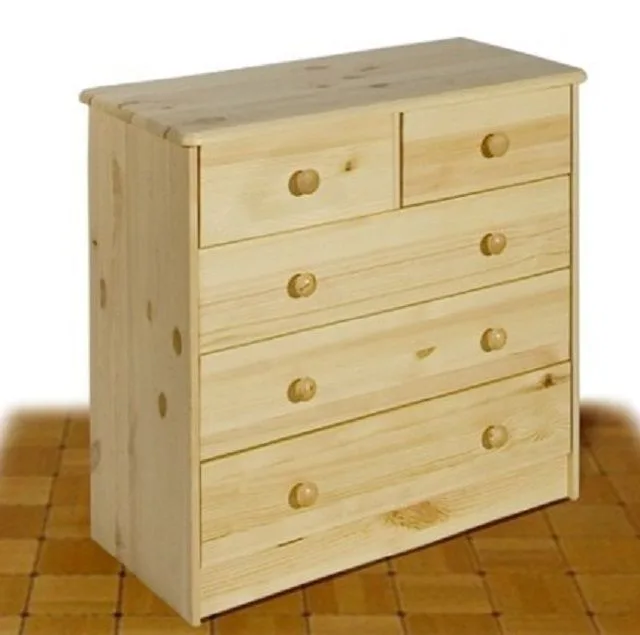

Такой комод можно изготовить из натуральных досок или из мебельных щитов ДСП

Такой комод можно изготовить из натуральных досок или из мебельных щитов ДСП

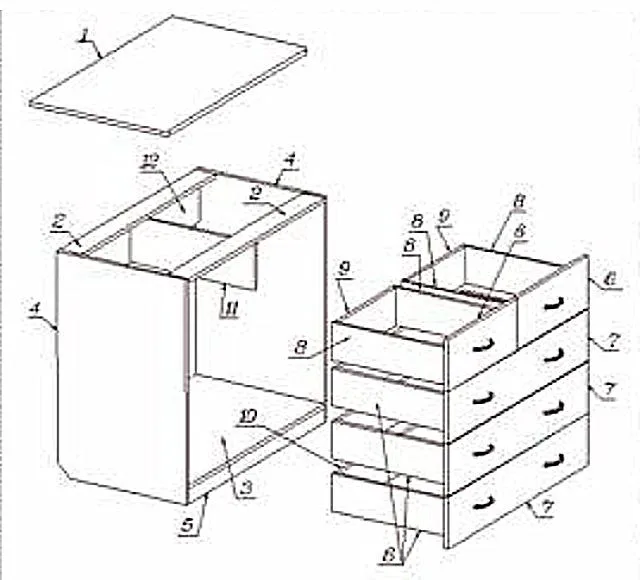

Конструкция этого варианта комода отличается от предыдущего тем, что ящики оснащены современными металлическими направляющими, что избавляет от достаточного сложного процесса изготовления и сборки каркасных опорных рам.

Чтобы сделать этот вариант комода, потребуется изготовить следующие детали, опираясь на данный чертеж:

Общий принципиальный чертеж комода

Общий принципиальный чертеж комода

Наименование деталиРазмер детали, ммКол-во, штук
Столешница (крышка) комода900×530×151
Монтажка (опора под крышку)858×80×102
Основание858×500×101
Боковина784×500×152
Цоколь858×50×101
Фасад маленького ящика442×181×152
Фасад большого ящика886×64×153
Боковые стенки ящика450×131×1510
Передняя и задняя стенка маленького ящика364×131×154
Задняя стенка большого ящика801×131×156
Разделительная панель между маленькими ящиками484×164×151
Задняя панель для крепления разделительной панели и опорной рейки.
Но, если задняя стенка будет изготавливаться из фанеры, то этот элемент в конструкции не нужен.
858×164×151
Дно маленького ящика (ДВП)448×394×152
Дно большого ящика (ДВП)448×831×153
Задняя стенка комода (фанера или ДВП)732×888×101
РучкиПо своему усмотрению8
Направляющая45010 комплектов

Сборка шкафа происходит в такой последовательности:

  • На вырезанных по размерам боковинах комода делается разметка мест:

- где будут вырезаны пазы для установки донной части;

- установки заподлицо со стенками опорных планок под столешницу;

- среза заднего нижнего угла под плинтус, чтобы комод мог быть установлен вплотную к стене;

- линии для закрепления направляющих ящиков делаются по  приведенному ниже чертежу и таблице с размерами:

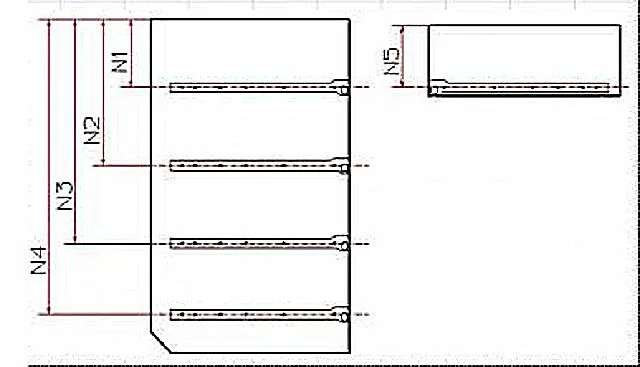

Расположение направляющих для ящиков на боковых стенках

Расположение направляющих для ящиков на боковых стенках

Обозначение на чертежеНеобходимый размер, мм
N-1160
N-2343
N-3526
N-4693
N-5144

  • Далее, по разметкам вырезаются пазы.
  • После этого вырезаются все элементы по размерам, указанным в таблице — из них будет собран короб комода. Это донная панель, две опорные планки, задняя стенка конструкции, цокольная планка и разделительная деталь, которая устанавливается между двумя маленькими ящиками.
  • По линиям разметки на боковинах закрепляются направляющие.
  • Донная панель задвигается в нижние пазы до заднего края.
  • Сверху боковин с переднего и заднего края в пазы укладываются и закрепляются опорные планки. После их установки конструкция получит достаточную жесткость для дальнейшей работы.
  •  Далее, фанерой закрывается задняя стенка. Ее прикручивают саморезами или прибивают гвоздями.
  • Теперь нужно найти середину опорных планок и задней стенки, так как по этой линии будет зафиксирована разделительная панель с закрепленными на ней с двух сторон направляющими для ящиков. Ее закрепляют через опорные планки и заднюю стенку саморезами.
  • Следующим шагом под донной панелью в фасадной части, между боковыми стенками закрепляется цокольная планка. Ее можно зафиксировать на металлические уголки, установив их изнутри, или же с помощью шкантов, забив их через боковые стенки.
  • Сверху вся конструкция закрывается столешницей, которая должна быть уложена вровень с задней стенкой, а передний и боковые свесы должны иметь одинаковую ширину.
  • Далее, изготавливаются все детали для ящиков. Собираются они по тому же принципу, что и в предыдущем варианте, но исключением становятся установленные на их боковых стенках роликовые направляющие, которые монтируются согласно чертежу.

Комод со столиком для пеленания ребенка

Этот комод можно назвать многофункциональным, так как он послужит молодым родителям не только для хранения большого количества предметов одежды малыша, но и отличным местом для массажа, переодевания или сборов ребенка на прогулку, а также гладильной поверхностью. Все эти функции становятся выполнимы благодаря закреплению на столешнице бортов и откидной детали, с помощью которой горизонтальная поверхность комода становится почти в два раза больше.

Комод для детской с откидным столиком

Комод для детской с откидным столиком

Для изготовления этой модели комода, имеющей общие размеры 960×600×450 мм, необходимо будет изготовить следующие детали:

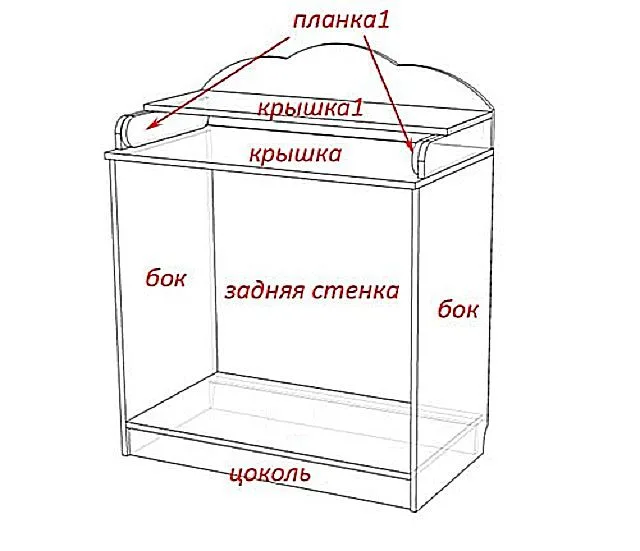

Взаимное расположение деталей комода

Взаимное расположение деталей комода

Наименование деталиРазмер детали, ммКоличество, штук
Столешница (крышка)600×460×151
Задняя планка ограждения столешницы100×555×151
Боковая планка ограждения100×410×152
Откидная боковая планка100×380×152
Откидная крышка600×265×151
Боковая панель800×430×152
Стягивающая планка75×563×152
Задняя стенка (сборная, фанера)735×295×102
Фасад ящика177×595×154
Боковая стенка выдвижного ящика100×400×158
Задняя стенка ящика100×505×154
Дно ящика535×400×104
Роликовые направляющие400 мм4 комплекта
Ручка декоративная -8
Соединительный брус-1
Подпятник-4
Евровинты (конфирматы)7×5028
Шуруп3,5×1632
Шуруп3,5×308
Шкант8×3516
Гвозди3550÷70
Эксцентрик со штоком d-252

Как изготовить детали комода и собрать их в общую конструкцию – уже было описано выше. В этой модели, как и в предыдущей, движение выдвижных шкафчиков осуществляется с помощью металлических роликовых направляющих, закрепленных на стенках короба и на боковинах ящиков.

Поэтому, в данном случае, стоит только лишь заострить внимание на изготовлении и установке элементов, которых нет ни в одной из вышеописанных моделей — это боковые планки и откидная конструкция столика.

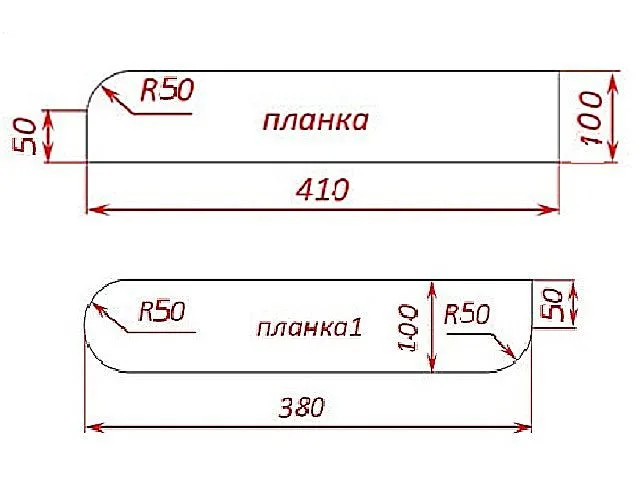

Планки ограждения и бортиков откидной конструкции.

Планки ограждения и бортиков откидной конструкции.

По приведенным чертежам изготавливаются боковые планки ограждения и откидные планки. Боковые края деталей размечаются по размеченному радиусу и выпиливаются лобзиком.

По указанным в таблице размерам вырезается столешница, откидная крышка и задняя стенка ограждения. Все детали необходимо хорошо обработать фрезером, скруглив их торцы.

Прежде чем устанавливать столешницу на короб комода, на нее монтируются стационарная ограждающая и откидная конструкции.

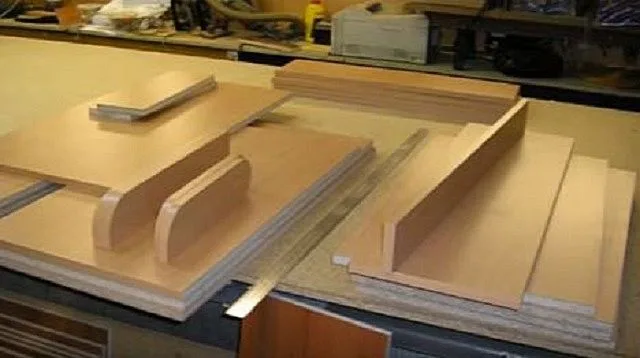

Детали для откидной конструкции столешницы

Детали для откидной конструкции столешницы

Для соединения задней и боковых стенок по вертикальным краям задней стенки вырезаются пазы. В них вклеиваются и дополнительно фиксируются саморезами с задней стороны боковые планки, которые будут установлены стационарно. Затем, эту конструкцию закрепляют по краям столешницы с помощью клея и шкантов.

В то время, пока клей будет сохнуть, делается откидная часть столика. Для этого на краях откидной панели размечаются места, на которые будут закреплены планки. При закрытии откидная панель должна полностью перекрывать боковую и заднюю стенку, установленную на столешнице. Поэтому, перед монтажом нужно тщательно промерить место, где будет установлен крепежный винт.

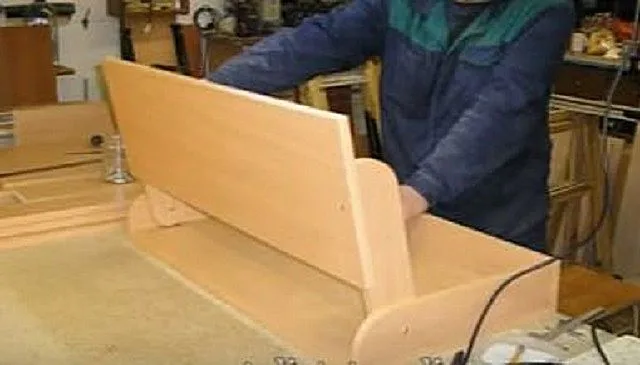

Процесс сборки откидной части столешницы

Процесс сборки откидной части столешницы

Определив эту точку, в боковой и откидной планке, просверливаются отверстия, в которые устанавливается винт с врезной потайной гайкой — эксцентриком, позволяющий откидной конструкции свободно открываться и закрываться. После этого проводится испытание откидной детали комода, и если все прошло успешно, столешницу можно монтировать на уже готовый собранный короб.

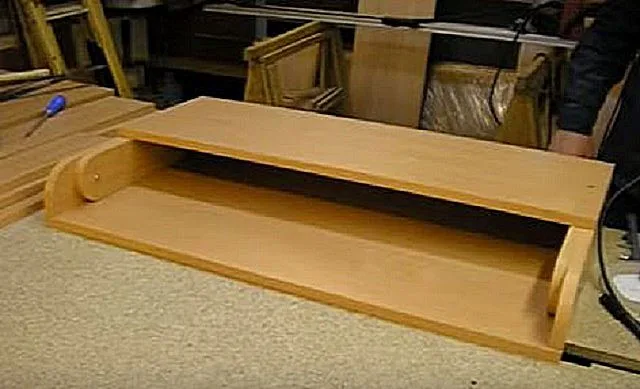

Столешница готова к установке на корпус комода

Столешница готова к установке на корпус комода

Столешница устанавливается сверху на стенки короба и фиксируется с помощью шкантов, вклеенных в торцы боковин.

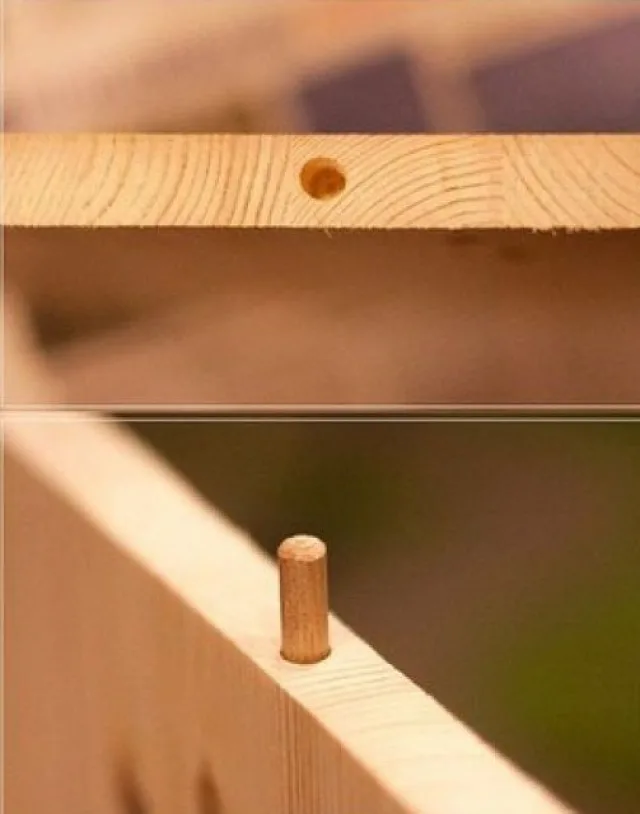

В боковых стенках сверлятся гнезда под шканты, на которые затем будет надета столешница

В боковых стенках сверлятся гнезда под шканты, на которые затем будет надета столешница

Выдвижные ящики собираются по тому же принципу, что и в предыдущем варианте комода, а детали для них изготавливаются по размерам, приведенным в таблице.

Нельзя назвать изготовление и сборку комода простым процессом, так как все его детали должны быть изготовлены и обработаны с предельной точностью. Для этого, конечно же, нужен хотя бы минимальный опыт в работе с инструментами деревообработки. Однако, всему можно научиться. И если имеется большое желание начать работу с деревом, чтобы изготавливать из него различные предметы мебели, стоит попробовать свои силы в этом увлекательном ремесле.

И в заключение – очень интересное видео, в котором пусть и непрофессиональный, но все-таки действительно мастер делится своими секретами и проводит подробный разбор допущенных им при изготовлении комода ошибок.

Видео: комод своими руками – «разбор полетов»

Мы ответили на Ваш вопрос?

2

Cсылка на сообщество vk.com

Cсылка на сообщество ok.ru
