Теплый пол под плитку какой лучше


Теплый пол под плитку какой лучше

Наверное, ни один из материалов для финишного напольного покрытия не сравнится по популярности с керамической плиткой, если речь идет о помещениях с повышенным уровнем влажности, или в которых на пол с большой долей вероятности может попасть вода. Ванные, душевые, бани и сауны, кухни, санузлы, прихожие – типичные места, для которых лучше плитки материала не сыскать. Такое покрытие отличается высокой гигиеничностью, прочностью, износостойкостью, очень внушительным сроком эксплуатации, водонепроницаемостью, отлично поддается уборке с использованием практически любых моющих составов бытовой химии.

Теплый пол под плитку какой лучше

Теплый пол под плитку какой лучше

Одно лишь порой удерживает хозяев – плитку никак не назовешь «теплым» материалом. Летом об этом недостатке вспоминать не приходится, но вот с наступлением холодов ходить по такому покрытию босыми ногами или в легкой домашней обуви становится не всегда приятно. Однако, современные строительные технологии дают возможность свести на нет этот негативный момент. Речь идет, конечно же, о теплых полах. Но вот только человеку, впервые берущемуся за подобное дело, нужно для начала уметь разбираться в их разновидностях и в особенностях укладки. Итак, вопрос статьи будет поставлен так: теплый пол под плитку какой лучше. и какой проще будет в монтаже , надежнее в эксплуатации в тех или иных условиях.

По большому счету, на полу, который предполагается облицевать керамической плиткой, можно с учетом множества важных нюансов применить любую из существующих систем подогрева. Рассмотрим их в следующей последовательности:

  • Водяной теплый пол - с укладкой контура труб от системы отопления.
  • Электрические теплые полы с резистивной системой нагрева.
  • Электрические обогревательные системы с инфракрасным принципом передачи тепловой энергии.

Водяной теплый пол под плитку

Содержание статьи

Водяной теплый пол представляет собой контуры труб, размещенные в бетонной стяжке пола, по которым циркулирует теплоноситель из автономной или центральной системы отопления. Такой вид подогрева пола может и применяться в качестве основного источника тепла, и выступать в роли дополнительного. Бетонная стяжка, если она залита правильно, с тщательным выравниванием поверхности, сама по себе является отличным основанием для укладки любого типа керамической плитки.

Типовая схема водяного теплого пола

Примерная схема устройства водяного тёплого пола под плитку показана на представленной схеме:

Схема пола, облицованного кафелем,  с водяным подогревом

Схема пола, облицованного кафелем, с водяным подогревом

1 – обязательный слой термоизоляции. Важно все сделать так, чтобы до минимума свести абсолютно ненужный расход энергии на прогрев основания теплого пола – так, чтобы основной поток уходил вверх, на отопление помещения. Особенно важно это на первых этажах, с полами по грунту или имеющими внизу неотапливаемые цокольные (подвальные) помещения. В многоэтажной застройке вопрос стоит менее остро, но обогревать плиту перекрытия тоже не стоит. Термоизоляция может быть однослойной или многослойной, в зависимости от потребностей и возможностей, быть исполнена из различных утеплительных материалов – от керамзита до пенополистирола или рулонного фольгированного пенополиэтилена.

2 – армирующий слой, который может одновременно являться основой для крепления труб водяного отопительного контура. Нередко применяется и иная схема крепления труб и армирования об это будет сказано ниже.

3 – контур труб, по которым циркулирует теплоноситель.

4 – устройства ввода водяного контура и регулировки температуры нагрева поверхности пола.

5 – Обязательная бетонная стяжка, полностью закрывающая проложенные контуры труб. Она играет роль отнюдь не только прочной основы для настила финишного покрытия (укладки плитки). Одно из ее ключевых предназначений – стать мощным аккумулятором тепловой энергии. Получая нагрев от проложенных в ее толще труб, она равномерно распределяет тепло по всей поверхности, передавая его финишному керамическому покрытию. Хорошо прогретая основа способна очень долго удерживать тепло, постепенно отдавая его в помещение, что способствует экономии расходуемых на отопление энергоресурсов. Толщина стяжки должны быть в пределах 30 ÷ 60 мм.

6 – при необходимости, стяжка теплого пола может быть идеально выровнена наливным самонивелирующимся строительным раствором. Впрочем, для укладки керамической плитки идеально гладкая плоскость и не требуется – если точно соблюдена горизонтальность стяжки, то мелкие погрешности несложно устранить с помощью строительного клея уже в ходе укладки кафеля.

7 – керамическая плитка, укладка которой завершает процесс отделки теплого пола.

Как выбрать и правильно уложить керамическую плитку?

1_8_c8d4253111ab921bd7556df5bff943Для полов, особенно в помещениях с повышенной влажностью, подойдет не всякая керамическая плитка, то есть необходимо уметь разбираться в ее типах, классификации, маркировке. При правильно сделанном выборе материал подойдет уже для практически любого вида теплого пола.

Чтобы не повторяться дальше, разумно сразу дать читателю ссылку на статью портала, в которой подробно изложены оба вопроса – и выбор, и укладка кафеля на пол.

Основные комплектующие для водяного теплого пола

Утеплительные маты

Как уже говорилось, водяной теплый пол только в том случае будет эффективен, если монтируется на надежно термоизолированном основании. Для этого чаще всего применяют готовые утеплительные маты того или иного типа.

  • Тонкие рулонные утеплители с фольгированием.
Тонкий рулонный фольгированный утеплитель

Тонкий рулонный фольгированный утеплитель

Самостоятельно в конструкции водяного теплого пола применятся нечасто – только лишь при условии, если пол сам по себе уже достаточно утеплен. В этом случае используются так отражающая подложка перед укладкой контуров и заливкой стяжки. Фиксация труб в таком варианте чаще всего проводится на арматурную сетку или на закрепленные к поверхности чернового пола «гребенки».

Фиксация труб с помощью монтажной "гребенки"

Фиксация труб с помощью монтажной «гребенки»

  • Плиты из экструдированного пенополистирола.
Панели экструдированного пенополистирола отличают отменной прочностью

Панели экструдированного пенополистирола отличают отменной прочностью

Удобны в работе, так как у многих есть ламельные части, позволяющие укладывать плиты в единое, почти монолитное покрытие. Обладают отличным термоизоляционным эффектом. Высокая прочность материала позволяет с легкостью выдерживать и вес стяжки с трубами, и динамические нагрузки при эксплуатации.

Недостаток – нет собственной гидроизоляции, которую придется выполнять отдельно. Часто применяются в качестве первого слоя утепления, поверх которого укладываются дополнительные маты.

  • Фольгированные гидроизолированные пенополистирольные маты, предназначенные именно для теплых полов.
Разновидности фольгированных пенополистирольных матов

Разновидности фольгированных пенополистирольных матов

Вот с ними работать уже значительно удобнее. Могут выпускаться в виде «книжек-раскладушек» или же по типу «тракторной гусеницы» - раскатываться по поверхности пола. Мало того, что они при раскладывании создают единую, поверхность, с очень плотно подогнанными соседними блоками, практически безо всяких зазоров – у них еще есть и фольгированный слой, который одновременно исполняет функции и термоотражателя, и гидро- пароизоляционного барьера. Многие из моделей, кроме того, имеют по краю специальную самоклеящуюся ленту – для практически герметичного стыкования соседних матов между собой.

Поверхность имеет разметочную сетку, а крепить трубу удобно хомутами-"гарпунами"

Поверхность имеет разметочную сетку, а крепить трубу удобно хомутами-«гарпунами»

Еще одно важное удобство – нанесенная на их поверхности сетка, значительно упрощающая процесс разметки и раскладки труб отопительного контура. А фиксировать трубы здесь можно по-разному – так же, как уже упоминалось выше – с подвязкой к арматурной сетке или с помощью гребенок, либо с использованием специальных хомутов с наконечниками гарпунного типа, которые отлично удерживаются в пенополистироле.

  • Профильные маты с фиксаторами-бобышками.
Монтажные маты с бобышками, наверно, лучший вариант

Монтажные маты с бобышками, наверно, лучший вариант

Если все уже упомянутые маты могут использоваться для утеплительных работ и на других участках или с иными типами «теплого пола», то эти – специально созданы для водяных обогревательных контуров. Они сочетают в себе сразу четыре функции:

- Утеплительный слой из экструдированного пенополистирола дает отличный термоизоляционный эффект. Толщина утеплителя может быть разной – от совсем тонких матов, в 5 ÷ 10 мм, до 50 ÷ 70. Одним словом, можно подобрать для конкретных потребностей в термоизоляции базовой поверхности пола.

- Фигурные выступы–бобышки делают укладку даже самых сложных «рисунков» контура и фиксацию труб – простым и понятным занятием. Никаких дополнительных крепежных элементов понадобиться не должно.

- Верхнее полимерное покрытие матов становится великолепный гидро- пароизоляционным слоем, столь необходимым для водяных тёплых полов. Специальные соединительные полосы по двум краям (показаны на рисунке стрелками) позволяют выложить из матов абсолютно герметичное покрытие.

- Профильная, ребристая поверхность получающегося покрытия позволяет обойтись без использования дополнительного армирования стяжки, особенно, если используется строительный раствор с пластификаторами и микрофиброй.

У этих матов, пожалуй, только один условный «недостаток» - это высокая цена. Но если позволяют средства, то без колебаний стоит выбрать их.

Трубы для теплого пола

Теплый водяной пол практически всегда (за редким исключением, при обустройстве деревянных полов) закрыт слоем теплоаккумулирующей стяжки. А это, безусловно, накладывает особые требования к используемым трубам для циркуляции теплоносителя.

Качество труб предопределит долговечность и надежность теплого пола

Качество труб предопределит долговечность и надежность теплого пола

Посудите сами:

  • Стяжка заливается на многие годы, и получить доступ к трубному контуру для визуального контроля или периодической профилактики попросту становится невозможно. Даже незначительная протечка, которая легко и просто устраняется на открытом участке, превращается чуть ли не в катастрофу, особенно если снизу проживают соседи. Проведение аварийных ремонтных работ сопряжено с масштабным демонтажем керамического плиточного покрытия, стяжки, причем о точном месте расположения дефекта можно только догадываться.
Точно отыскать место протечки самостоятельно, без приглашения специалистов со специальным оборудованием -чрезвычайно сложно

Точно отыскать место протечки самостоятельно, без приглашения специалистов со специальным оборудованием -, чрезвычайно сложно

  • Недопустимо заливать в стяжку стыковые соединения труб, будь они резьбовые, сварные, паянные, фитинговые и т.п  (тоже, за несколькими исключениями – например, соединения качественных нержавеющих гофрированных труб обеспечивают полную безопасность). Это означает, что труба должны укладываться в контур единым отрезком в несколько десятков метров, от входа до обратки. И на всем протяжении она должна быть неизменно высокого качества.
  • Труба должна обладать определенными эксплуатационными свойствами. Сюда можно отнести, в первую очередь, гибкость, чтобы была возможность выложить петли контура. Во-вторых, на трубу ляжет нагрузка много килограммовой стяжки, напольного покрытия плюс динамические воздействия. В-третьих, контур должен выдерживать высокие температуры – с запасом вплоть до 90 градусов, а материал трубы иметь высокую теплопроводность для эффективной передачи нагрева полам. В-четвертых, обязательная коррозионная и химическая устойчивость.

В настоящее время широко используются специальные пластиковые трубы их сшитого полиэтилена РЕХ, термостойкого полиэтилена РЕ-RT, металлопластиковые, структура которых включает алюминиевую прослойку наряду с теми же РЕХ и (или) РЕ-RT. Несколько особняком стоят дорогие металлические, нержавеющие гофрированные или медные трубы, позволить себе которые могут далеко не все

Трубы бля теплого пола

1423986495_izobrazhenie9Наверное, понятно, что использовать в теплых полах «то, что подешевле» - вряд ли будет разумным. Выбор труб становится важнейшим моментом, в котором мелочей нет. Как правильно сориентироваться в их многообразии?

Советуем обратиться к специальной статье нашего портала, в которой очень подробно расписаны все нюансы выбора труб для теплых водяных полов.

Примерная технология монтажа водяного теплого пола

Технологические приемы при укладке теплого водяного пола могут несколько различаться – в зависимости от типа применяемых комплектующих. Но, тем не менее, базовая схема примерно одна.

ИллюстрацияКраткое описание операции

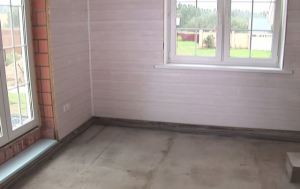

вп1Прихожая дома, в которой необходимо сделать теплый пол перед тем, как облицевать ее плиткой. Предполагается, что основа пола не нуждается в ремонте.

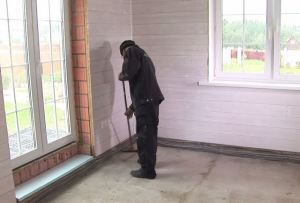

вп2Первая обязательная операция – тщательная уборка базовой поверхности от мусора, камешков, всего того, что может повредить гидроизоляционную пленку.  После уборки самым разумным будет хорошенько прогрунтовать поверхность составом глубокого проникновения.

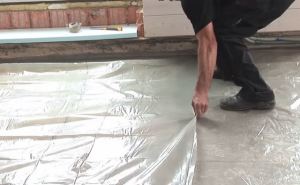

вп3Вся поверхность пола застилается плотной полиэтиленовой пленкой, толщиной 200 мкм. Обязательно делается припуск на стены не менее 50 мм.

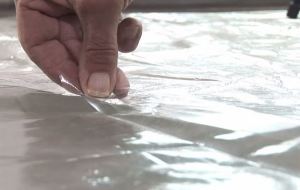

вп4На стыках листов делается нахлест порядка 100 ÷ 150 мм, который поверху проклеивается водостойким строительным скотчем.

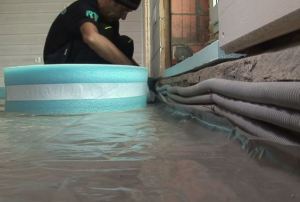

вп5По всем вертикальным поверхностям – стенам, колоннам, проемам вдоль пола приклеивается демпферная лента. Обычно у нее с тыльной стороны есть клеевая полоса, защищенная подложкой. Следует приклеивать ленту так, чтобы припуск полиэтиленовой пленки на стенах попал под нее.

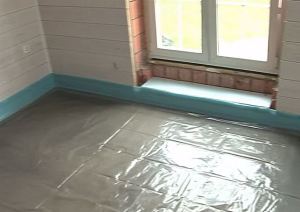

вп6Поверхность пола готова к укладке термоизоляционного слоя.

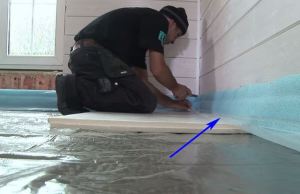

вп7Производится укладка утеплительных матов. Обратите внимание – на демпферной ленте на внешней ее стороне должна быть полиэтиленовая «юбка». При укладке панелей вдоль стен она должна оказаться сверху них. Зафиксировать ее необходимо тем же водостойким скотчем.

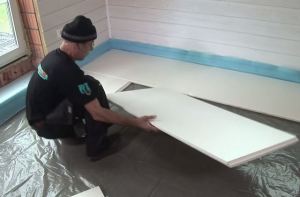

вп8У матов могут быть пазо-гребневые или ламельные замки – это существенно упрощает процесс укладки. Панели укладываются "в разбежку", так, чтобы поперечные стыки в соседних рядах не совпадали.

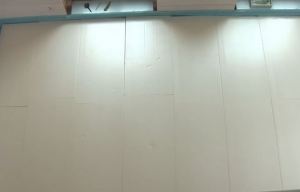

вп9Первый слой утеплителя уложен. Чтобы усилить эффект термоизоляции и облегчить укладку труб, прямо поверх него будет укладываться второй слой – маты с полимерным покрытием и с монтажными бобышками.

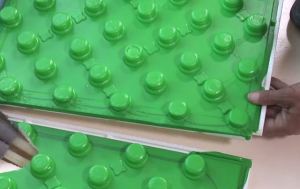

вп10Укладка профильных матов проводится примерно по такой же схеме. Отличия – при их обрезке нельзя смещать ряды расположения бобышек – это следует учитывать при раскрое. Такие маты также имеют систему замков, что упрощает их укладку.

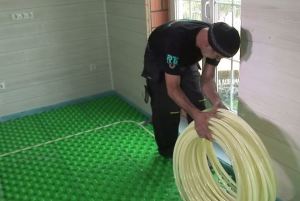

вп11После того, как вся поверхность застелена, можно переходить к укладке контура труб в соответствии с заранее разработанной и вычерченной схемой.

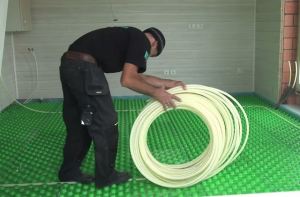

вп12Качественные маты прекрасно выдерживают вес человека, поэтому трубу можно аккуратно по мере раскладки вдавливать в пазы ногой, обутой в обувь с мягкой подошвой. Труба отлично входит в пространство между бобышками и надежно фиксируется в них.

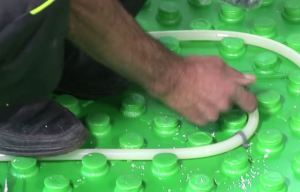

вп14На самых крутых с минимальным радиусом изгиба целесообразно трубу дополнительно зафиксировать еще и парой-тройкой хомутов.

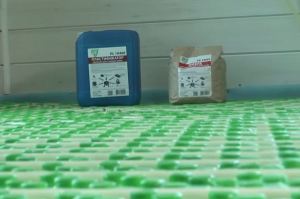

вп15Пол с уложенным контуром готов к заливке стяжки.

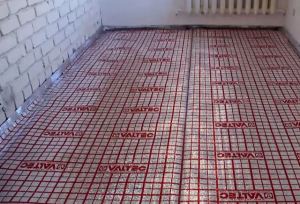

вп18Для полноты картины – особенности укладки контура труб на фольгированный утеплитель. Пол в данном случае не требует особой термоизоляции (снизу находится хорошо отапливаемое помещение), поэтому мастера ограничились после гидроизоляции и приклеивания демпферной ленты лишь застилкой поверхности фольгированным пенополиэтиленом.

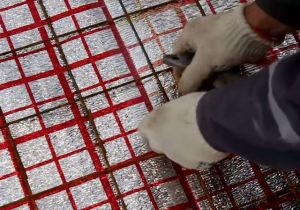

вп17На пол укладывается металлическая арматурная сетка. Ее отдельные участки связываются между собой проволочками.

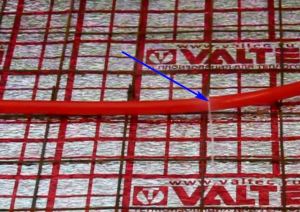

вп19Раскладка труб идет по схеме, а фиксируются они к прутьям сетки с помощью пластиковых хомутов-затяжек.

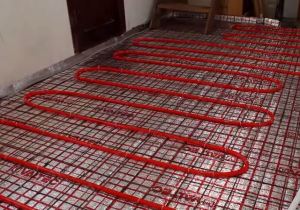

вп20Пол также готов к дальнейшим операциям по заливке стяжки. Но есть еще одно важное условие для продолжения строительных работ – контур должен быть подключен к сети отопления, опрессован, то есть проверен на отсутствие даже малейших протечек.  Затем давление в трубах с испытательного снижается до рабочего – и лишь затем можно приступать к стяжке.

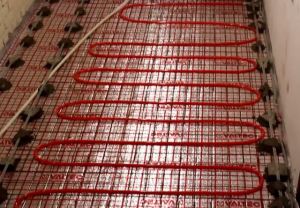

вп21Выставляется система маячков. Это лучше всего делать тонкими профилями, выставляя их на горки бетонного раствора. Толщина стяжки – не менее 30 мм. Ни в коем случае не применяйте гипсовые смеси из соображений ускорения процесса – стяжка и горки под маячками должны быть из однородного материала с равными физическими свойствами, иначе в дальнейшем могут быть весьма нежелательные последствия.

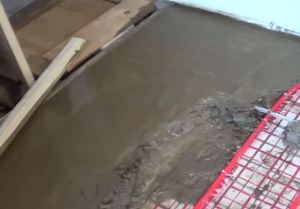

вп22Цементно-песчаный раствор для стяжки лучше всего модифицировать фиброволокнами и пластификатором. При укладке бетона обязательно следует добиться максимальной плотности, чтобы нигде не оставить воздушных пузырей. Особое внимание уязвимым участкам – вдоль труб, гребенок, креплений и других деталей.

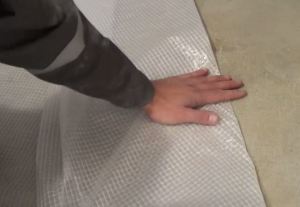

вп24Залитую и разровненную стяжку необходимо через 4 ÷ 6 часов укрыть полиэтиленовой пленкой, чтобы не допустить пересыхания и появления трещин. Снять пленку можно будет через неделю – бетон наберет к тому времени достаточную прочность.

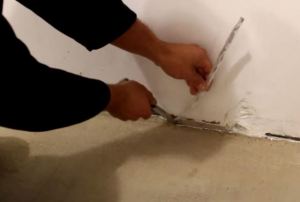

вп23Одновременно с этим можно по периметру срезать выступающий край демпферной ленты.

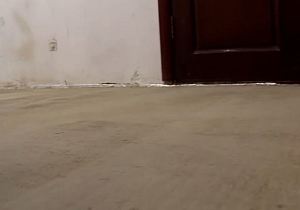

вп16Через 15 дней после заливки рекомендуется включить систему отопления, так, чтобы на входе в уложенный контур было не более 27°С. Ко всем дальнейшим работам (укладке плитки) и к эксплуатации теплого пола в рабочем температурном режиме можно переходить не ранее, чем через 4 недели.

Какие можно сделать выводы?

Итак, после того как были рассмотрены основные понятия о водяном обогрева пола под плиткой, можно сделать некоторые обобщения.

Бесспорно, в вопросах экономичности в эксплуатации этот вид теплого пола выигрывает у всех своих «собратьев». Система, при правильном ее монтаже и использовании качественных комплектующих, эффективна, способна создать и поддерживать комфортный микроклимат в доме. Однако, имеется немало нюансов, которые могут или в какой-то мере ограничить, усложнить ее создание, или даже сделать невозможным.

Очень проблематично делать теплые водяные полы в многоэтажной застройке, и тому есть сразу несколько причин:

  • Вернемся опять к примерной схеме водяного пола.
Общая толщина всех слоев теплого водяного пола получается весьма внушительной

Общая толщина всех слоев теплого водяного пола получается весьма внушительной

  • Общая толщина всего  «пирога» получается весьма внушительной – утеплитель, стяжка плюс не менее 10 мм «съест» еще само плиточное покрытие. В итоге получится подъем уровня пола минимум на 70 ÷ 100 мм – и это в самом лучшем случае. Готовы ли хозяева в условиях стандартной квартиры пойти на такое? Мало того, обычно плитка укладывается, как уже говорилось, во влажных помещениях – ванных, санузлах и т.п., где рекомендовано уровень пола делать ниже, чем в коридоре или в комнатах. Таким образом, «вписаться» в эти нормы будет очень сложно.
  • Конструкция водяного теплого пола, покрытого кафелем, всегда предполагает массивную теплоаккумулирующую стяжку. Значит, на межэтажные перекрытия ляжет весьма значительная дополнительная весовая нагрузка, на которую они могут и не быть рассчитаны.
  • Если хозяева планируют подключение теплого пола к централизованной системе отопления, то должны знать, что это не так просто — их могут ждать неприятные «сюрпризы». Во-первых, температуры теплоносителя в батареях и контурах подогрева пола – существенно различаются, значит, потребуется установка достаточно сложного и дорогостоящего оборудования регулировки. Во-вторых, управляющие компании могут попросту запретить производить отбор тепла из стояков отопления, чтобы не нарушать сбалансированность центральной системы. В-третьих, если разрешение и будет получено, то, скорее всего, будут выставлены достаточно жесткие технические условия, с обязательной установкой сложного регулировочного оборудования и приборов учета потребления тепловой энергии.

Желаете подключить теплый пол к центральной системе отопления?

4d4ccbd0110996d16c0390aa705733ddНельзя сказать, что это невозможно, но для этого придется решить немало организационных и технологических проблем.

Подробно о том, как можно сделать теплый пол от отопления – в специальной статье нашего портала.

  • И, наконец, еще один минус, о котором уже говорилось – вероятность, пусть даже небольшая, затопить соседей снизу в случае утечки, быстро устранить которую будет чрезвычайно непросто.

А вот для владельцев частных домов с автономной системой отопления водяной теплый пол – очень хорошее решение. Безусловно, и здесь потребуется установка оборудования – коллекторных шкафов, которое будет поддерживать циркуляцию в контурах и нужную температуру теплоносителя. Но зато хозяева не так жестко связаны пространственными ограничениями, не требуется никаких согласовательных процедур, имеется возможность контролировать и качество теплоносителя, и его давление в системе.

Нередко теплые водяные полы требуют сложного и громоздкого оборудования

Нередко теплые водяные полы требуют сложного и громоздкого оборудования

Вывод: теплый водяной пол под керамическую плитку более уместен в частном строительстве – там он в полной мере покажет свою эффективность и экономичность. Устройство же его в городской квартире – весьма сложное, а порой и даже невозможное мероприятие.

Видео: советы по монтажу теплого водяного пола



Электрические теплые полы резистивного действия

Другим эффективным источником тепла для обогрева пола является электрическая энергия. Перед водяными электрические полы обладают целым рядом преимуществ:

  • Они могут оборудоваться практически в любом жилом доме – частном или в многоэтажке.
  • Их установка не потребует никаких согласовательных процедур, если общая мощность потребления квартиры не превысит установленного законодательством лимита (15 кВт).
  • Электрический обогрев полов – безопасней, так как полностью отсутствует риск залить соседей.
  • Некоторые теплые электрические полы также требуют бетонной стяжки, но ее толщина - значительно меньше, и, стало быть – нагрузки на основание пола не такие большие. Многие типы полов вообще позволяют обойтись без стяжки.
  • Все регулировочное оборудование – во много раз компактней, а управление режимами работы подогрева – намного проще и удобнее.
  • Монтаж электрического пола – несравнимо проще, чем водяного. Суммарные затраты на комплектующие и на проведение работ- значительно ниже.
  • Качественный электрический теплый пол при правильном монтаже прослужит ничуть не меньше водяного – несколько десятков лет.

Есть, однако, один очевидный недостаток, который вынуждает потребителей относиться к такому виду полов с большой настороженностью – это высокая стоимость электрической энергии. Увы, от этого никуда не деться – даже при самом эффективном утеплении дома или квартиры эксплуатационные затраты будут весьма значительны.

Однако, в соответствии с рассматриваемой темой, в тех помещениях, где укладывается кафельная плитка, такой электроподогрев можно сделать не основным, а лишь в качестве вспомогательного, повышающего комфортность пребывания на кухне, в ванной и т.п. Вот здесь электрические полы себе равным не имеют - они будут и эффективными, и достаточно экономичными.

Все электрические теплые полы можно разделить на две больших группы – резистивного и инфракрасного принципа действия. Начнем с первого.

Теплые полы с нагревательными кабелями

Принцип действия всех резистивных нагревателей очень незамысловат – по проводнику с высоким удельным сопротивлением проходит электрический ток, вызывая его нагрев. По большому счету, точно так же работают утюги, электроплитки, ТЭНы и т.п. Но для условий тёплого пола, безусловно, разработаны специальные нагревательные элементы – кабели. Они укладываются на поверхность базового пола по определенной, тщательно рассчитанной схеме, а затем закрываются стяжкой толщиной порядка 300 мм, которая становится основой для укладки керамической плитки. Это хорошо показано на схеме:

Схема теплого пола с использованием нагревательного кабеля

Схема теплого пола с использованием нагревательного кабеля

1 – бетонное снование пола. Перед монтажом системы обогрева его гидроизолируют грунтовкой глубокого проникновения.

2 – термоизоляционная подложка. Обычно используется тонкий фольгированный утеплитель типа «пенофола».

3 – монтажные рейки, к которым фиксируют кабель при его раскладке. Они крепятся к основанию пола дюбелями.

4 – основной элемент пола – обогревательный кабель, выложенный в соответствии со схемой. На монтажных рейках предусмотрены специальные «язычковые» крепления, которые фиксируют кабель в нужном положении.

Крепление кабеля к монтажной планке

Крепление кабеля к монтажной планке

5 – термодатчик, установленный между витками кабеля, который будет контролировать уровень температуры нагрева пола.

6 – прибор управления теплым полом, термостат электронного или электромеханического принципа действия. К нему подводятся и «холодные» концы кабеля, и провод термодатчика.

7 – стяжка их цементно-песчаного раствора (желательно – с пластификатором и микроармированием фиброволокнами). Для того чтобы связать стяжку с бетонным основанием пола в фольгированном утеплителе можно вырезать ромбовидные «окошки».

"Окошки" вырезаются в фольгированной подложке перед заливкой стяжки

«Окошки» вырезаются в фольгированной подложке перед заливкой стяжки

Нередко перед заливкой стяжки укладывают армирующую стекловолоконную сетку (металлическую в данный условиях применять не рекомендуется). В остальном же процесс заливки стяжки укладки плитки (поз. 8) не отличается от водяного пола. Толщина – порядка 30 мм

Сами нагревательные кабели могут быть нескольких типов.

Разновидности нагревательных кабелей

Разновидности нагревательных кабелей

  • Самые простые и недорогие – одножильные (поз. А). Главный их недостаток – оба конца кабеля должны быть сведены при раскладке к одной точке – к термостату. Это достаточно неудобно, особенно при выкладке сложной схемы.
  • Гораздо удобнее в монтажных работах – двужильные нагревательные кабели (поз. Б). К блоку управления подводится лишь один конец кабеля, а на втором стоит специальная заглушка с перемычкой, обеспечивающей замкнутость цепи. Роль греющего элемента в разных моделях может выполнять как одна жила (вторая при этом служит лишь в качестве проводника), так и обе одновременно.
  • Самыми инновационными являются специальные греющие кабели, обладающие эффектом саморегуляции. Между двумя жилами, которые в данном случае выполняют исключительно функцию проводников, расположена полупроводниковая матрица. Проводники создают разность потенциалов, а прохождение тока и нагрев идут именно через полупроводник. Причем потребляемая мощность и температура нагрева на каждом отдельно взятом участке кабеля может различаться – чем больше нагрев, тем меньше потребление энергии. Кабель как бы сам регулирует интенсивность локального нагрева в зависимости от внешней температуры. Это дает очень неплохой эффект экономии.
Комплект теплого пола кабельного типа

Комплект теплого пола кабельного типа

Кабели обычно реализуются готовыми комплектами различной мощности и не требуют дополнительной доработки. В определенных случаях есть возможность изменить длину кабеля (особенно – саморегулирующегося), но самостоятельно этого делать все же не следует.

Видео: пример укладки теплого пола на основе двухжильного кабеля

Резистивные нагревательные маты

Эта разновидность системы электрического резистивного нагрева пола – намного удобнее в монтаже, и как будто специально придумана именно для плиточного покрытия.

Комплект теплого пола с нагревательным сетчатым матом

Комплект теплого пола с нагревательным сетчатым матом

По сути – это тот же нагревательный кабель, но он уже уложен петлеобразно на поликарбонатную армирующую сетку. Это позволяет не только существенно облегчить монтаж, но в случае с керамической плиткой – обойтись вообще без стяжки. Тёплый пол в этом случае укладывается непосредственно на подготовленную бетонную поверхность, без использования фольгированной подложки. В целях примерного ознакомления с технологией, основные ее шаги представлены в таблице:

ИллюстрацияКраткое описание операции

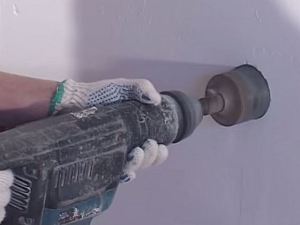

мт1Работы начинают в подготовленном помещении с отремонтированными поверхностями пола и стен. Первым шагом определяется удобное место для размещения термостата. Для него в стене, на высоте не менее 300 мм от пола, бурится гнездо под монтажную коробку. От гнезда к поверхности пола прорезается штраба 20 × 20 мм.

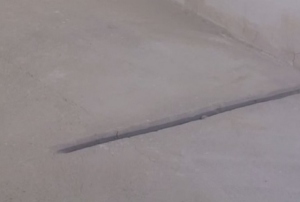

мт2На полу также проделывается штраба того же сечения – в нее будет укладываться пластиковая гофротрубка Ø 16 мм с термодатчиком внутри. Обе штрабы сходятся в одной точке в углу на стыке пола и стены.

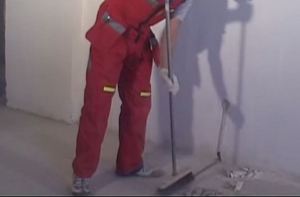

мт3Следующий этап – тщательная уборка всей поверхности пола от мусора, фрагментов бетона, камешков и т.п. После уборки поверхность грунтуется составом глубокого проникновения – для дополнительной гидроизоляции и улучшения адгезионных качеств.
мт4Укладку мата начинают от места размещения терморегулятора. Мат разматывается по полу, а зафиксировать его можно каплей силиконового клея или же «жидких гвоздей».
мт5Для изменения направления раскладки разрешается разрезать сетчатую поликарбонатную подложку, не затрагивая самого кабеля.

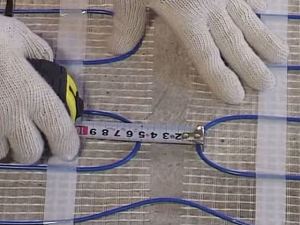

мт6Соседние полосы мата должны располагаться таким образом, чтобы между петлями кабеля оставалось расстояние не менее 50 мм. Пересечения проводов не допускается.

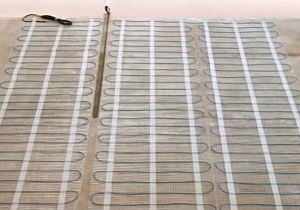

мт7После того как маты уложены, можно переходить к коммутационным работам.

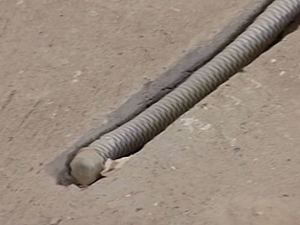

мт10Для начала укладывают термодатчик. Он вводится в гофротрубку, входящую в комплект поставки. Открытый конец трубки закрывается специальной заглушкой. Трубка с датчиком укладывается в штрабу на полу, так, чтобы расстояние от стены было не менее 500 мм.
мт11Второй конец трубы, изгибаясь в углу, входит в штрабу на стене. Излишек отрезается по месту будущего размещения монтажной коробки. Проволочная петля – для связки всех проводов схемы теплого пола в штрабе в одну «косичку».
мт8Туда же, в вертикальную штрабу подводятся и укладываются «холодные» концы кабеля. Возможно, что там же расположится и подводящий кабель питания от распределительного щита.
мт9Провода заводятся в монтажную коробку, она устанавливается в гнездо на небольшое количество строительного раствора (например, гипсового – чтобы быстрее схватился).

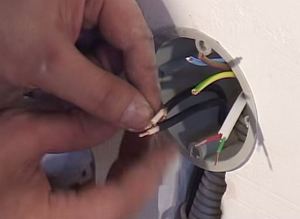

мт12Выведенные провода обрезаются по размеру, необходимому для монтажа, зачищаются, залуживаются. Сразу проводится контрольная позвонка кабеля – проверяется сопротивление, указанное в его паспорте.

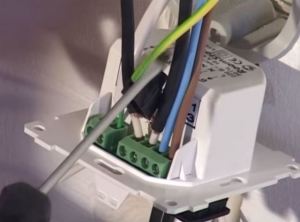

мт13Далее, производится коммутация проводов в клеммной колодке блока терморегулятора, в соответствии со схемой и технической документацией прибора.

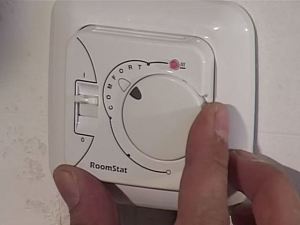

мт14После коммутации термостат устанавливается в коробку на свое штатное место. Производится подключение питания и пробный пуск – кратковременный нагрев кабеля. Если все срабатывает правильно, можно переходить дальше.

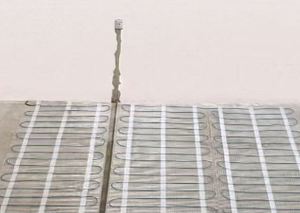

мт15Питание теплого пола обязательно отключается на распределительном щите. Обе штрабы, и на полу, и на стене заделываются строительными растворами, например, плиточным клеем. Одновременно можно замешивать клей и для укладки плитки.
мт16Слой плиточного клея наносится непосредственно на нагревательные маты. Его слой должен быть не менее 10 ÷ 12 мм

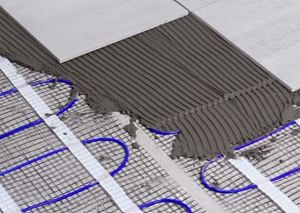

мт18Дальше – все так же, как при обычной укладке кафеля: распределение клея зубчатым шпателем, установка плиток с соблюдением необходимого зазора, контроль горизонтальности поверхности – и т.п.

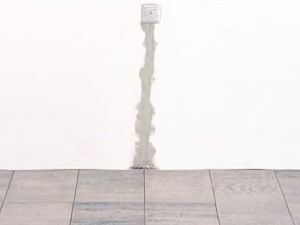

мт19Включать облицованный керамической плиткой теплый пол на расчетную мощность можно только после полного застывания клеевого состава. Обычно это параметр указывается на упаковке сухой строительной смеси. Кстати, при выборе клея стоит обратить внимание на ее совместимость с теплым полом – не все клеи «любят» частые перепады температур.

Итак, подводим итоги по разделу резистивного обогрева:

  • Для кафельного пола этот тип теплого пола может стать весьма эффективным методом повышения комфортности помещения.
  • С точки зрения «цена — качество» оптимальным вариантом станет двухжильный кабель, как сам по себе, так и в составе сетчатого мата. Одножильный имеет свои недостатки технологического плана, а саморегулирующийся – слишком дорог.
  • С точки зрения простоты и скорости монтажа безусловным лидером являются сетчатые маты. Для укладки кафеля не требуется стяжки с ее трудоёмким процессом заливки и длительным сроком созревания.

Электрический резистивный теплый пол

cc953834eddbe3af33dc367b4aef9b0eЕсли принято решение о применении именно такого вида подогрева пола, облицованного плиткой, то желательно ознакомится с разновидностями кабелей и матов поближе.

Теме обогревательных кабелей для теплых полов на портале посвящена отдельная публикация.

Видео: пример укладки сетчатых матов прямо на старое кафельное покрытие

Электрические теплые полы инфракрасного принципа

Еще одним видом передачи тепловой энергии является волновое излучение в инфракрасном диапазоне. Появились такие системы относительно недавно, но быстро стали конкурировать с резистивными, часто превосходя их по надежности, эффективности и экономичности. Для подогрева полов применяются две разновидности инфракрасных обогревательных элементов – пленочные и стержневые.

Плёночный инфракрасный теплый пол

Рулон пленочного инфракрасного нагревателя

Рулон пленочного инфракрасного нагревателя

Это – самый тонкий их всех теплых полов, что бывает особенно важно в условиях ограниченного пространства квартиры. Тем не менее, даже при толщине всего в несколько десятых миллиметра, пленочные нагреватели способны «выдать» мощное тепловое излучение, достаточные для обогрева помещения. Столь малые размеры пленки позволяют размещать ее непосредственно под отделкой не только пола, но и потолка или стен.

Примерная схема строения пленочного нагревателя

Примерная схема строения пленочного нагревателя

Инфракрасные пленочные элементы представляют собой многослойную структуру. Между двумя слоями высокопрочного и химически инертного прозрачного полимера проходят две параллельные медные шины (поз. 1). «Опираясь» на них, расположен «частокол» нагревательных полос из специальной карбоновой пасты (поз. 2). Высокое качество электрического контакта обеспечивается серебряным напылением (поз. 3). Через определенные промежутки (например, через 250 мм) предусмотрены технологические разрывы с нанесенными линиями, по которым можно проводить раскрой целого полотна пленки на отдельные фрагменты нужной длины.

Материал нагревательных полос подобран таким образом, что они, сами по себе не набирая высокой температуры, становятся хорошим источником инфракрасного излучения, которое поглощается финишной поверхностью пола, что приводит к прямой передаче тепла. Стяжка в этом случае – абсолютно не нужна, но снизу обязателен слой утеплительной термоотражающий подложки.

Монтаж плёночных полов – абсолютно несложен для человека, хоть немного разбирающегося в электротехнике и владеющего азами строительных технологий. Все необходимые для работы материалы и комплектующие входят в набор, и остается лишь соблюдать пошаговую инструкцию. Так как нет нужды в бетонировании, то все работы, до настила финишного покрытия, можно проделать буквально за один-два дня. В качестве примера – посмотрите видеосюжет:

Видео: пример монтажа пленочного инфракрасного пола

Все бы ничего, но вот только такой пол в большей мере предназначен для покрытия из натурального дерева, паркета, ламината, линолеума. А как быть в нашем случае с керамической плиткой? Нужной адгезии с плиточным клеем пленка не даст, и кафель наверняка начнет со временем «плясать» и отрываться от поверхности. Прорезать окна в пленочных обогревателях запрещено, а небольшие отверстия, имеющиеся на некоторых видах пленок, все равно проблему не решат.

Тем не менее, выход есть, правда, поработать здесь придется несколько побольше. Для укладки плитки вполне подойдет влагостойкий гипсокартон, которым после гидроизоляции застилается вся поверхность пола, уже покрытая пленочными элементами. Гипсокартон можно фиксировать или на «жидкие гвозди», или на саморезы к базовой основе пола. Но после очень тщательной разметки, чтобы крепежные элементы приходились на технологические разрывы или на прозрачные поля, ни в коем случае не касаясь медных шин или черных полос. Ну а поверхность гипсокартона после тщательного грунтования превращается в отменную ровную площадку для укладки керамической плитки.

Кстати, по своим физическим качествам гипсокартон очень слабо сам поглощает ИК-излучение (недаром пленочные обогреватели часто располагают над подвесным гипсокартонным потолком), так что больших потерь энергии не будет.

Видео: как сделать теплый пленочный пол под керамическую плитку

Инфракрасные стержневые маты

Такой вид теплых полов справедливо относят к наиболее инновационным. Он сочетает в себе все достоинства как кабельных, так и пленочных систем обогрева.

Наверное, самое инновационное решение - стержневые инфракрасные маты

Наверное, самое инновационное решение — стержневые инфракрасные маты

Мат представляет собой две токонесущих шины в полимерной изоляции, которые соединены гибкими стержнями, заполненными специальным карбоновым составом. Каждый из стержней излучателей действует совершенно автономно, то есть даже повреждение одного или нескольких из них не приведет к потере работоспособности всей системы в целом.

Замечательное свойство таких матов – саморегуляция, то есть потребление электроэнергии на каждом конкретном участке зависит от температуры стержня. Нет риска перегрева – даже если участок такого пола вдруг будет закрыт мебелью (что недопустимо ни с каким иным типом электрических теплых полов), то стержень, набрав верхний установленный предел температуры просто «закроется» и перегрев из-за отсутствия теплоотвода ему никак не грозит.

Стержневые инфракрасные полы отлично ложатся под керамическую плитку.

Схема пола под керамической плиткой со стрежневой системой обогрева

Схема пола под керамической плиткой со стрежневой системой обогрева

а – базовое основание пола, которое нуждается только в ремонте (при наличии трещин или впадин) и грунтовании.

б – тонкий теплоизоляционный слой с фольгированным покрытием сверху.

в стержневой мат.

г – Слой плиточного клея – от 10 до 20 мм.

д – керамическая плитка.

Стяжка в этом случае тоже не нужна - достаточно чуть утолщенного слоя плиточного клея.

Монтаж теплого стержневого пола тоже достаточно несложен, вполне посилен для самостоятельного исполнения. Схематично его можно представить так:

Примерная схема укладки и коммутации  стержневых инфракрасных матов

Примерная схема укладки и коммутации стержневых инфракрасных матов

  • Стержневые маты (поз. 1) раскатываются по полу, закрытому отражающей подложкой. Временно зафиксировать их к основанию можно с помощью скотча.
Процесс укладки и фиксации мата

Процесс укладки и фиксации мата

  • При необходимости изменения направления или разворота шина (поз. 2), дальняя от центра поворота, разрезается, мат поворачивается в нужную сторону, его укладка продолжается в том же порядке.
Разрез на токонесущей шине для выполнения поворота

Разрез на токонесущей шине для выполнения поворота

  • После того как маты уложены по всей планируемой поверхности, обрезанные концы шин необходимо соединить. Для этого используются входящие в комплект монтажные провода (поз. 3) и обжимные изолированные клеммы с термоусадочной трубками (поз. 4).
В комплект должны входить специальные обжимные соединительные клеммы

В комплект должны входить специальные обжимные соединительные клеммы

  • Такими же клеммами к шинам в начале мата подсоединяются «холодные» провода (поз. 5), которые уйдут в блок терморегулятора. На обратной стороне мата обе шины обязательно закрываются специальными изоляционными заглушками (поз. 6).
  • Устанавливается термодатчик (поз. 7) – он должен расположиться строго между полосами и по центру ширины мата. Провода датчика также коммутируются в терморегуляторе.
  • В последнюю очередь, после проверки общего сопротивления мата, подключается линия питания 220 В (поз. 9). Проверяется кратким включением общая работоспособность системы.
  • Затем в отражающей подложке вырезаются «окошки» (примерно так же, как и в случае с нагревательным кабелем), и можно укладывать керамическую плитку непосредственно на стержни, выдерживая толщину клеевого слоя в пределах 10 ÷ 20 мм. При этом наносить клей и распределять его гребенчатым шпателем необходимо на плитку – так сводится на нет риск случайно повредить стержень или провод.
Видео: как смонтировать теплый стержневой инфракрасный пол под плитку

Подведем итог.

Среди инфракрасных обогревателей для полов с керамической плиткой безусловное преимущество имеют стержневые маты. Мало того что они ничуть не сложнее в монтаже, чем пленочные элементы – кафель укладывать на них значительно легче, а эффект саморегуляции делает эксплуатацию таких полов и безопасной, и более экономичной.

Как рассчитать теплый пол?

Risunok-1-Opredeljaem-zonu-montazha-plenkiВ настоящей публикации не затрагивались вопросы составления проектов и проведения расчетов теплых полов. Это – очень обширный пласт информации, который требует отдельного рассмотрения.

Ознакомится с нюансами расчета теплого пола можно в отдельной статье портала, перейдя по рекомендуемой ссылке.

Мы ответили на Ваш вопрос?

2

Cсылка на сообщество vk.com

Cсылка на сообщество ok.ru
