Сегодня все чаще в квартирах и домах появляются подвесные потолки разнообразных видов и их различных материалов. Преимуществами подобных конструкций вполне можно назвать краткие сроки и относительную простоту проведения монтажа. Если искусство оштукатуривания поверхностей доступно далеко не каждому, то ровную установку каркаса и монтаж на нем тех или иных панелей может произвести, наверное, любой владелец жилья, умеющий пользоваться дрелью, электролобзиком и шуруповертом. Конечно, есть и такие подвесные потолки, монтаж которых лучше доверить специалистам, так как технология их установки потребует определенной квалификации. К таким потолкам относится, к примеру, натяжной их вариант.

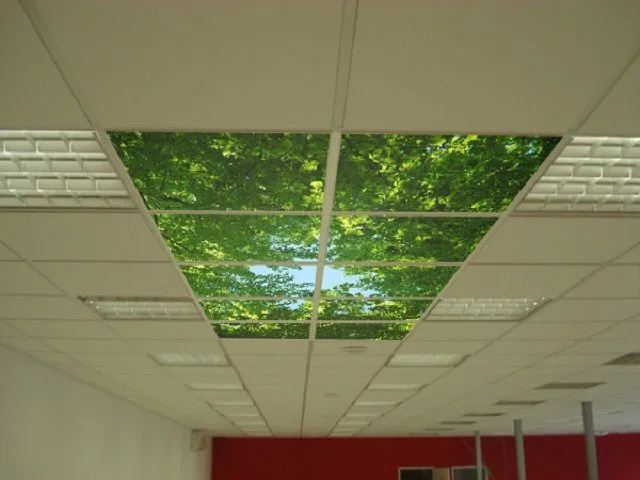

Подвесной потолок своими руками

Подвесной потолок своими руками

Подвесной потолок своими руками можно сделать из гипсокартона, пластиковых панелей, плит, изготовленных из различных материалов, деревянной вагонки и др. Чтобы принять решение по правильному выбору конструкции для самостоятельного ее исполнения, стоит рассмотреть их подробнее.

Разновидности подвесных потолков

Как правило, большинство подвесных потолков монтируется на каркас, изготавливаемый из деревянных брусков или металлических профилей. Эта конструкция становится основой для крепления на нее выбранной обшивки.

Металлические элементы используются и для натяжных поверхностей, но этот вид оформления кардинально отличается от других потолков.

Несколько особняком стоят и системы подвесных потолков «Армстронг», которые стали достаточно популярными благодаря своему эстетичному внешнему виду и возможности с легкостью провести ремонт, быстро заменив при необходимости требуемое количество поврежденных панелей.

Подвесной потолок из гипсокартона

Гипсокартон является экологически чистым строительным материалом, не выделяющим в окружающую среду абсолютно никаких вредных испарений. По этому параметру он идеально подходит для отделки практически любых поверхностей в жилых помещениях.

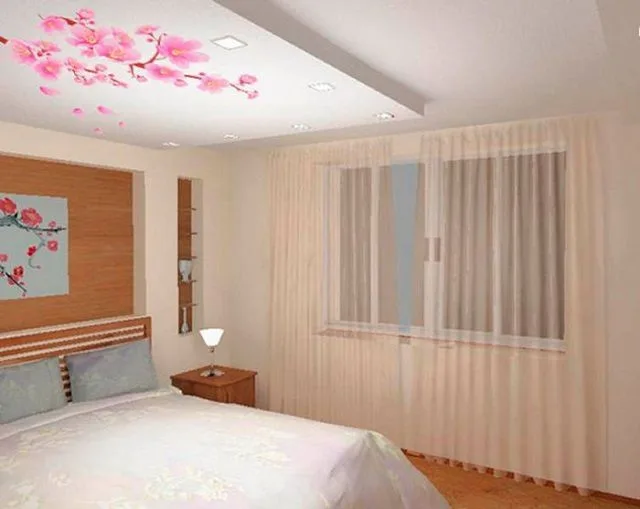

Самым, наверное, популярным материалом для подвесных потолков является гипсокартон

Самым, наверное, популярным материалом для подвесных потолков является гипсокартон

Благодаря тому, что производится несколько видов этого материала, его можно использовать не только в комнатах с обычными условиями, но и в помещениях, где влажность превышает норму, например, в ванной, на кухне и т.п. Кроме этого, существуют разновидности этого материала, которые можно использовать для изоляции стен и потолка от высоких температур, неизбежно возникающих, например, при растапливании камина или печи.

Каждый из типов гипсокартона имеет свою маркировку и определённую тонировку внешней картонной поверхности:

МаркировкаСтандартный размер листов, мм Цвет покрытияЦвет маркировкиВнешний вид
ГКЛ (обычный)1200×2500
толщина 6; 9,5; 12,5 мм
СерыйСинийобычный гипсок
ГКЛВ (влагостойкий)1200×2500
толщина 6; 9,5; 12,5 мм
ЗеленыйСинийВлагостойкий гипсокартон
ГКЛО (огнестойкий)1200×2500; 1200×2600
толщина 9,5; 12,5 мм
Розовый или серыйКрасныйОгнестойкий
ГКЛВО (огнестойкий и влагостойкий)1200×2500
толщина 9,5; 12,5 мм
Серо-зеленыйКрасныйГКЛВО

Гипсокартонные листы легко закрепляются на каркас из деревянного бруса или металлического профиля. С помощью этого материала можно создать идеально ровные поверхности, которые, кроме этого, имеют достаточно неплохие тепло- и звукоизолирующие качества.

С помощью гипсокартона создают не только ровные потолки, но и многоуровневые, правильной геометрической конфигурации или имеющие плавные криволинейные формы. При желании, в такой многоярусной конструкции можно без труда разместить оригинальную белую или разноцветную подсветку.

Листы гипсокартона - доступны по цене, и их может приобрести для ремонта жилья любая семья со среднестатистическим доходом.

При монтаже подвесного потолка гипсокартон не дает большого количества грязи, какое неизбежно при штукатурных работах с использованием «мокрых» растворов. Единственная сложность - если гипсокартон будет монтироваться хозяином квартиры самостоятельно, без помощников, то листы придется нарезать на небольшие панели. Поднять без специальных приспособлений весь целый лист на высоту и удержать его в таком положении, одновременно проводя вкручивание саморезов, одному человеку просто будет не под силу.

Гипсокартонный потолокГипсокартонный потолок – отличное решение проблемы ремонта!

Если высота помещения позволяет несколько опустить уровень потолка, то гипсокартонные листы могут разом скрыть всю неприглядность плиты перекрытия и дать идеально ровную поверхность для последующей отделки.

Подробную информацию о монтаже гипсокартонного потолка можно получить на нашем портале, пройдя по рекомендуемой ссылке.

Подвесной потолок из панелей (вагонки)

Монтаж потолка из специальных панелей, изготовленных из пластика, алюминия или древесины (вагонка) – не менее популярен, чем гипсокартонная конструкция. Иногда отделочные детали из алюминия называют рейками, а потолок, соответственно, реечным.

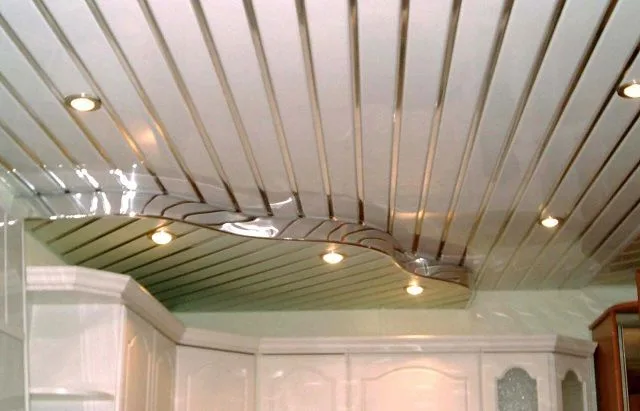

Очень красиво смотрятся потолки реечного типа

Очень красиво смотрятся потолки реечного типа

Поверхность, отделанная алюминиевой вагонкой, покрытой эмалью, смотрится эффектно и богато. Материал можно подобрать на любой вкус и под любой интерьер как по дизайну, так и по цветовой гамме. Этот вариант отделки визуально расширяет пространство помещения за счет отражающих полос, расположенных на каждой панели.

Рейки монтируются на металлический или деревянный каркас, и крепятся таким же образом, как любая вагонка. Нужно отметить, что при установке такого потолка в ванной или на кухне, лучше всего использовать для каркаса металлический профиль, так как деревянный брус впитывает в свою структуру влагу и запахи. Сами же по себе алюминиевые рейки достаточно стойки к воздействию на них паров и влаги.

Расстояние между основным и подвесным потолком часто используется для монтажа вытяжных вентиляционных магистралей или вентиляторов, передняя панель которых врезается в соединенные в единую плоскость алюминиевые рейки и повёрнута в сторону комнаты.

Панели ПВХ монтируются по тому же принципу. Однако, в отличие от реек, они способны создать идеально ровную гладкую поверхность, на которой незаметны стыки отдельных элементов.

Деревянная вагонка чаще всего используется в частных домах с деревянными стенами для поддержания общего стиля интерьера, в банях, или же в квартирах, например, на утепленных балконах.

Пластиковый потолокПодвесная конструкция из потолочных панелей – это просто!

С подобной задачей должен справиться, наверное, любой хозяин жилья. Как правильно смонтировать каркас, а затем облицевать его панелями, подробно рассказано в статье нашего портала, посвященной обшивке потолка пластиком.

Подвесные натяжные потолки

Натяжные потолки способны полностью изменить и визуально расширить пространство. Они могут быть абсолютно белыми, однотонными цветными, иметь обычный или пространственный рисунок, который, например, имитирует небесный свод с плывущими облаками или кроны деревьев.

Натяжные потолки могут быть изготовлены из стеклоткани, трикотажного полиэстера, который пропитывается полиуретаном, или поливинилхлоридной пленки.

Монтаж полотна происходит на специальные алюминиевые профили, закрепленные на стенах, или на установленном каркасе, если потолок планируется сделать комбинированным. В последнем случае, общая конструкция может состоять из нескольких материалов, например, из гипсокартона по краям потолка и натяжной конструкцией в его середине.

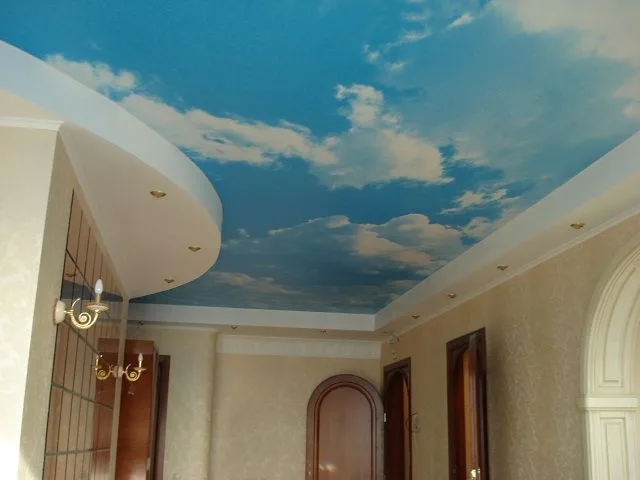

Комбинированный потолок с натяжными и гипскартонными участками

Комбинированный потолок с натяжными и гипскартонными участками

Этот вид потолков имеет множество достоинств, к которым можно отнести влагостойкость, эстетичность внешнего вида, хорошую адаптацию к любому интерьеру, долговечность эксплуатации без потери декоративных качеств. Однако, заниматься монтажом таких оригинальных систем должны все-таки специалисты, имеющие соответствующий опыт работы и специальное оборудование.

Растровые или кассетные потолки

Растровыми или кассетными называют потолки, состоящие из подвешенного на кронштейнах к перекрытию металлического каркаса, образующего ячейки необходимых размеров. в которые затем укладываются готовые панели правильной формы. Габариты панелей бывают различными, но в подавляющем большинстве моделей применяются стандартные блоки 600×600 или 600×1200 мм.

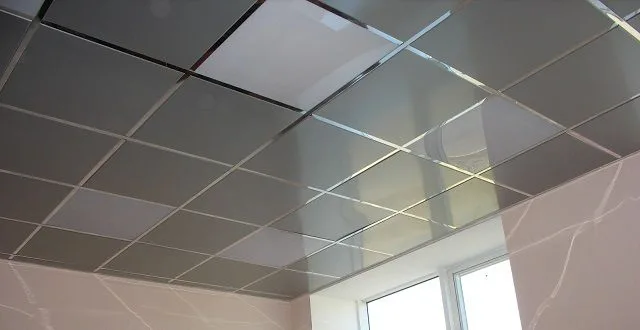

Подвесной потолок кассетного типа

Подвесной потолок кассетного типа

К этому типу подвесных потолков относятся и системы «Армстронг», которые часто используются для отделки офисов, зданий общественного назначения и т.п. Однако, широко используются они и в частном строительстве. Именно подвесной системе «Армстронг» и будет посвящено дальнейшее изложение.

Подвесная потолочная система «Армстронг»

Эта потолочная система была разработана в английской компании «Армстронг» в тот период строительного бума, когда возникла необходимость в быстром оформлении потолков в торговых залах, имеющих очень большие площади. Кроме быстроты монтажа, к подобным конструкциям предъявлялись требования эстетичности, аккуратности и, вместе с тем — сдержанности оформительского дизайна. В результате воплощения этих условий и родилась конструкция, которая сегодня используется по всему миру, и не только в офисах и залах торговых центров, но и для оформления потолков в жилых помещениях.

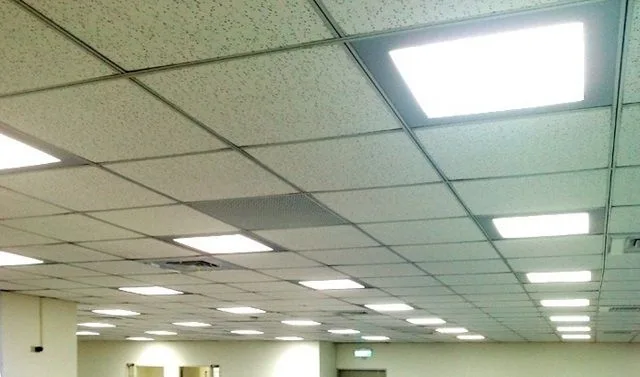

Изначально система "Армстронг" разрабатывалась для быстрой отделки больших площадей торговых комплексов

Изначально система «Армстронг» разрабатывалась для быстрой отделки больших площадей торговых комплексов

Сегодня название этих потолков стало нарицательным для всех подвесных систем подобного типа, с использованием легких плит квадратной формы.

Панели, укладываемые в данную систему, могут быть изготовлены из гипса, армированного стеклотканью, минерального волокна, акрилового или силикатного прозрачного или матового стекла.

Некоторые из панелей потолка одновременно являются своеобразными светильниками, так как снабжены стеклом, подсвечиваемым лампами, установленными в межпотолочном пространстве, или же имеющие собственные встроенные приборы освещения.

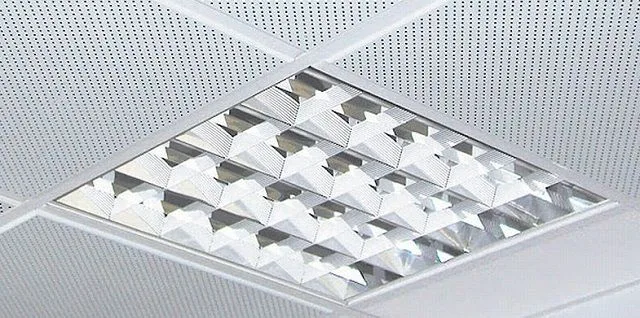

Блок со встроенным люминесцентным светильником

Блок со встроенным люминесцентным светильником

Другим вариантом сделать комнату максимально светлой является установка люминесцентных ламп на основной побеленный потолок, а затем – монтаж подвесной декоративной поверхности из панелей матового стекла. Стекла при такой компоновке будут работать, как линзы, в результате чего можно получить мягкий рассеянный свет, который не оставит темными даже углы помещения.

Самыми популярными в повседневной строительной практике являются гипсоволоконные плиты, имеющие пористую поверхность. Чаще всего именно ими оформляется большая часть площади потолка, а между ними монтируются осветительные панели.

Нужно отметить, что разработчики для изготовления панелей системы предусмотрели экологически чистый, не выделяющий вредных испарений, легкий по массе материал, который не утяжеляет подвесную конструкцию и одновременно придает потолку строгий аккуратный вид.

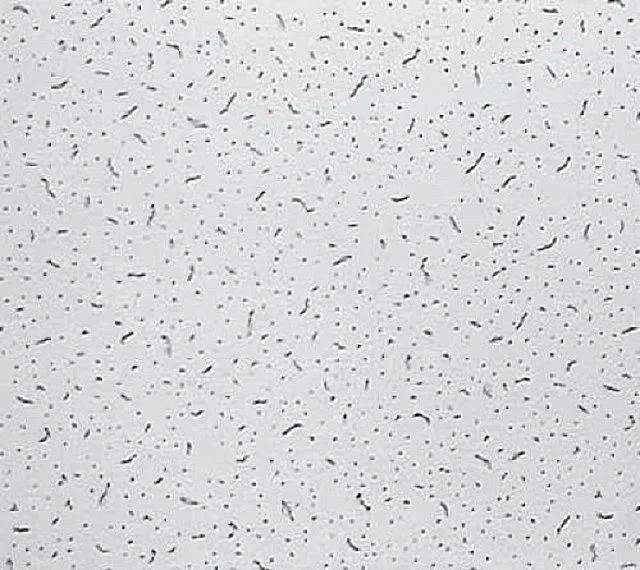

Пористая поверхность панели "Армстронг"

Пористая поверхность панели «Армстронг»

При желании, через время плиты могут быть временно сняты и окрашены в другую цветовую гамму. Причем, процесс такого тонирования можно проводить на улице или на балконе, не загрязняя поверхности пола квартиры и не принося в жилые помещения запах краски. Эта возможность существует благодаря тому, что панели с легкостью демонтируются, а после обработки – без труда укладываются на место.

Кроме этого панели, в отличие от пенополистирольных плит, абсолютно не горючи, не дают задымления и не способствуют распространению огня при появлении возгорания рядом с ними. Это делает помещение полностью пожаробезопасным со стороны потолка.

Конструкция потолка

Принцип монтажа системы «Армстронг», состоящей из направляющих различного типа, примерно одинаков. Подвесная конструкция собирается из следующих элементов:

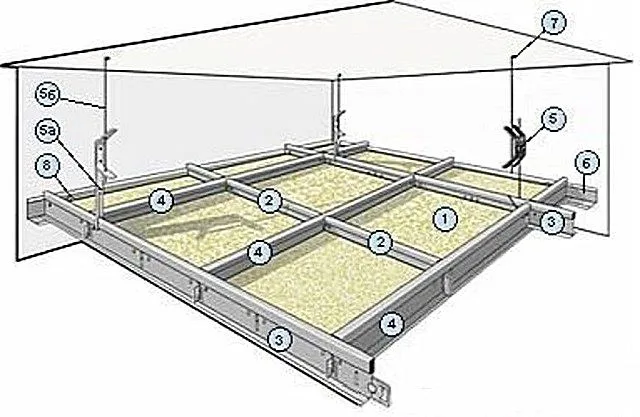

Примерная схема конструкции подвесного потолка "Армстронг"

Примерная схема конструкции подвесного потолка «Армстронг»

  • Плиты, укладываемые в конструкцию, из которых и формируется декоративная потолочная поверхность. Производятся размером 600×600 и 600×1200 мм, обозначены на приведенной схеме поз. 1. Плиты прямоугольной формы - менее популярны, чем квадратные, хотя каркас и их укладка происходит гораздо быстрее из-за меньшего количества используемых элементов подвесной конструкции.
  • Т-образные профили каркаса обычно имеют маркировку Т15 или Т24 — в зависимости от ширины их поперечной полки в миллиметрах:

- Продольные несущие профили, которые являются основными элементами конструкции, производятся длиной до 3600 мм. На схеме они показаны поз. 3 и 4.

- Поперечные перемычки, устанавливаемые между несущих профилей. Производятся стандартными размерами в 600 и 1200 мм. На схеме – поз. 2.

- Угловые профили, закрепляемые на стену и поддерживающие края профилей и панели по периметру помещения. Имеют размер полок 19×24 мм, длина – до 3000 мм. Эти элементы обозначены на схеме поз. 6 и 8.

Для удержания всей конструкции в подвешенном состоянии на необходимом общем уровне применяются специальные элементы – подвесы. Чаще всего в обычной строительной практике используются спицы с подпружиненным фиксатором «бабочкой». При помощи этих элементов подвесную систему можно опустить от капитального потолка на необходимое расстояние. Нельзя не согласиться, что это - достаточно простой способ вывести идеальную горизонталь потолочной поверхности.

Такой подвес обычно состоит из трех элементов:

- Спица, оснащенная ушком на одном конце, на схеме – поз. 5б. Ушко предназначено для навешивания на элемент, закрепленный в капитальном потолке, поз. 7.

- Спица, имеющая на одном из концов крючок, на который будут зацепляться профили каркаса – поз. 5а.

- Пружина типа «бабочка», поз. 5, помогает регулировать взаимное расположение двух спиц относительно друг друга. «Бабочки» могут быть нескольких видов.

Однако, следует знать, что подпружиненные подвесы-«бабочки» - это не единственный способ крепления каркаса. Система «Армстронг» может подразделяться на несколько разновидностей, которые отличаются конструкцией подвесных креплений. Все они точно рассчитаны производителем, с учетом поверхности, на которую будет подвешиваться каркас. Причем, применяются и простейшие методы в виде подвязывания на проволоку, и достаточно сложные, в которых высота подвеса регулируется винтовым способом, давая высокую точность установки.

Тип подвесаДопустимая нагрузкаПределы регулированияТочность установкиПримечание
Проволока30 кгДо 5000 мм± 2 ммНе применять при повышенных ветровых нагрузках
Г-образный профиль30 кгДо 3000 мм± 2 ммИспользуется при создании жестких вертикальных связей
Резьбовой стержень + переходник45 кгДо 1000 мм± 0,5 ммОсобенно рекомендуется для установки металлических кассетных потолков «Armstrong Orcal»
Крючок двухспицевый с пружинным фиксатором25 кг165÷980 мм± 1 мм
Крючок односпицевый с пружинным фиксатором25 кгДо 2000 мм± 1 мм
Крючок нониусный 15 кг300÷800 мм± 0,5 мм

Производителями системы «Армстронг» выработаны и рекомендации по использованию различных крепежных элементов для установки подвесов на те или иные поверхности перекрытия. Это момент также важно учитывать при выборе и приобретении необходимых комплектующих.

Материал потолкаТип подвесной системы
Типы - копия (2)Типы - копия (3)Типы - копия (4)Типы - копия (5)Типы - копияТипы
ПроволокаГ-образный профильРезьбовой стержень + переходникКрючок двухспицевый с пружинным фиксаторомКрючок односпицевый с пружинным фиксаторомКрючок нониусный
ЖелезобетонПодвесной крюк Hilti HA-8Анкер Hilti DBZ 6SРаспорная втулка Hilti HKD S M 6×30Подвесной крючок Hilti HA-8Подвесной крючок Hilti HA-8Анкер Hilti DBZ 6S
Металлическая балка--Штифт с резьбой Hilti X-EM 6-20-12 mit ---
Профнастил--Анкер MF-SKD--Анкер MF-SKD
Деревянное перекрытиеШурупы по дереву
Пустотелый блокАнкерный дюбель Hilti HHD-S Анкерный дюбель Hilti HHD-SЗонтичный дюбельАнкерный дюбель Hilti HHD-S-Анкерный дюбель Hilti HHD-S
Преднапряженный бетонРаспорная втулка HKD S M 6×30Распорная втулка HKD S M 6×30Распорная втулка HKD S M 6×30-Распорная втулка HKD S M 6×30Распорная втулка HKD S M 6×30
Пенобетон--Распорная втулка HKD S M 6×30---

Инструменты и материалы для монтажа системы «Армстронг»

Для монтажа подвесного потолка системы «Армстронг» потребуется подготовить некоторые инструменты, которые помогут быстро справиться с работой:

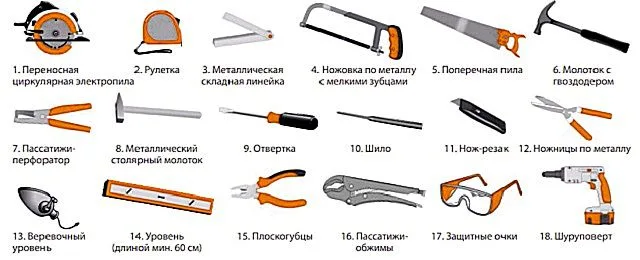

Необходимые для монтажа потолка инструменты

Необходимые для монтажа потолка инструменты

  • Электрическая дрель с ударной функцией или перфоратор. Если конструкция будет монтироваться на бетонный потолок и стены, то без этого инструмента не обойтись.
  • Шуруповерт для вкручивания крепежных саморезов.
  • Молоток.
  • Ножницы по металлу.
  • Электрический лобзик для подгонки крайних плит. Многие плиты вполне можно резать и обычным острым строительным ножом.
  • Плоскогубцы.
  • Разметочный шнур, простой карандаш или маркер.
  • Строительный уровень, строительный уголок с линейкой, рулетка или складной метр и линейка на 1000 мм.

Из материалов нужно подготовить следующие элементы, приобретенные по снятым с потолочной поверхности размерам:

Угловой профиль, который будет установлен на стенах по всему периметру комнаты.

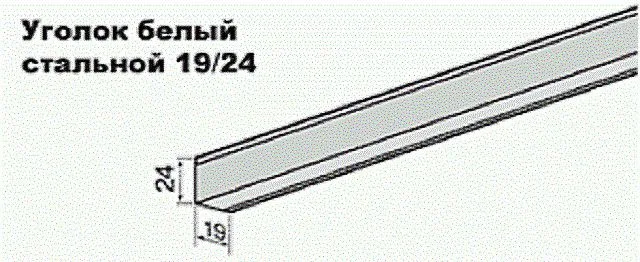

Угловой профиль

Угловой профиль

Несущие профили, которые будут подвешены к потолку, а краями - опираться на угловые профили. Чтобы вычислить их количество, ширину комнаты делят на полосы в 600 мм и отнимают от получившегося результата два угловых профиля, так как они будут выполнять ту же функцию. Например, ширина равна 3000 мм, значит, 3000 : 600 = 5 - 2 = 3 шт. Получается, что при таком размере комнаты, между угловых реек на стенах, нужно установить три серединных Т-образных несущих профиля.

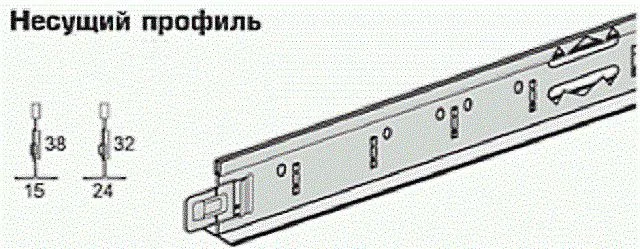

Несущий Т-образный профиль

Несущий Т-образный профиль

600-миллиметровые Т-образные рейки — перемычки. Их количество для укладки между двух несущих профилей вычисляется таким же образом, как и продольных цельных элементов, но, так как таких промежутков в этом случае будет пять, значит, полученное количество нужно умножить на эту цифру. Например, длина комнаты 5400 мм, ее нужно разделить на 600, получается 9–2 (угловые рейки) = 7 × 5 (рядов)= 35 шт.

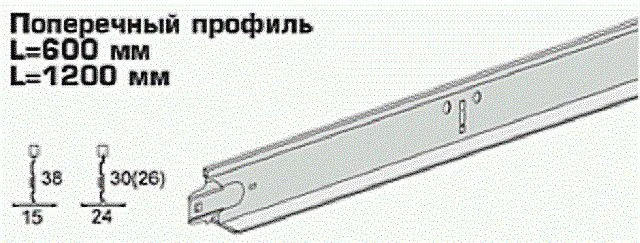

Перемычки Т-образные

Перемычки Т-образные

Потолочный двухсоставной подвес с зажимной пружиной. Этих элементов потребуется 1 шт. на 1 кв.м.. Поэтому нужно узнать площадь помещения, округлить до целого числа.

Пример: на комнату размером 3×5,4 м потребуется:

- углового профиля 16,8 м;

- несущих реек 3 шт. размером по 5,4 мм; Так как их выпускают длиной 3.6 м, то придется их выполнять из двух составных деталей.

- перемычек размером в 600 мм — 35 шт.;

- подвесов — 16 шт. и столько же потолочных креплений, которые выбираются в зависимости от материала потолка.

Составление схемы монтажа

Чтобы правильно рассчитать количество материалов для конкретной комнаты, нужно заранее снять размеры и составить чертеж.

Необходимо учесть, что несущий Т-образный профиль устанавливают в середине ширины подвесного потолка — это должно предопределить расположение перемычек. Это делается потому, что крайне редко потолок полностью будет собран из цельных плит, и более узкие ячейки каркаса лучше расположить по краям комнаты.

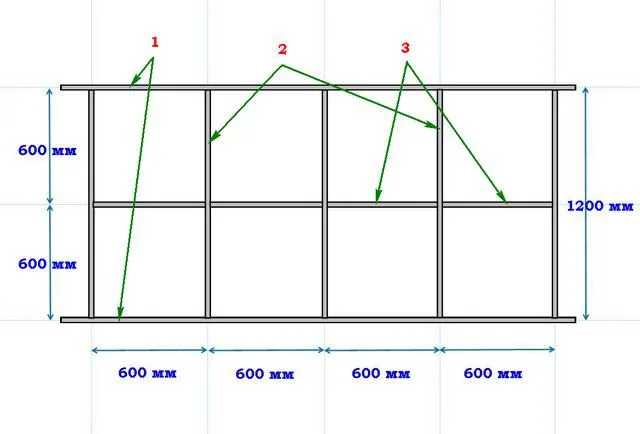

Чертеж для монтажа участка потолка

Чертеж для монтажа участка потолка

Иногда поступают и таким образом – размещают несущие профили с шагом в 1200 мм, затем связывают их перемычками в 1200 мм, между которыми уже устанавливаются самые короткие – по 600 мм.

На схеме:

1 — несущие профили;

2 — перемычки длиной 1200 мм;

3 — перемычки длиной 600 мм.

Выполняя чертеж, на лист переносятся размеры потолка в соответствующем масштабе (оптимально – 1:10). Затем наносят осевые линии, вертикальную и горизонтальную. Далее, уже от центра вымеряются отрезки, соответствующие размеру плит, и вся плоскость расчерчивается на квадраты. Такая наглядность поможет правильно определиться и применяемыми профилями, и их количеством, и с точным расположением. Не исключено, что будет разумнее с точки зрения эстетики или экономии материалов несколько сместить линии, чтобы по осям расположились не профили, а центры рядов панелей.

Рекомендовано все расчеты проводить точно и в миллиметрах, тогда можно получить нужный размер ячеек, которые будут располагаться по краям конструкции. Материал стоит приобретать с запасом в 10–15% - такая предусмотрительность поможет избежать проблем с его недостачей в процессе работы.

Разметка поверхностей

Чтобы каркас был установлен качественно, перед его монтажом следует провести точную разметку потолка и стен. Хотя профили не будут закрепляться на капитальную поверхность потолка, линии разметки на нем должны присутствовать, так как по ним будет легко ориентироваться, располагая несущие рейки и перемычки.

Здесь же следует отметить, что подвесной потолок может быть расположен не менее, чем на 150 мм от капитального потолка — это нужно учитывать, выбирая для отделки помещений эту систему. Это расстояние понадобится для проведения коммуникаций и установки осветительных приборов. Кроме этого, в эту полость может быть также уложен утеплительный и звукоизолирующий материал.

Разметку можно проводить современным способом, с помощью лазерного уровня-трассировщика. Однако, не у всех есть возможность приобрести подобный инструмент, поэтому стоит рассмотреть традиционный способ разметочных работ.

  • Первым шагом идет определение расстояния, на которое будет опущен подвесной потолок. Для этого от стыка потолка и стены, с помощью строительного уголка с линейкой отмеряется нужное расстояние в том месте, где поверхность потолка визуально расположена ниже всего (в большинстве случаев  плита перекрытия может располагаться не строго по горизонтали, а ее поверхность не всегда отличается ровностью).
  • Затем, эту отметку нужно перенести по всему периметру помещения, как минимум, по три риски на каждой стене. Можно, конечно, воспользоваться длинным строительным уровнем, например, в сочетании с правилом. Однако, ошибиться в при таком подходе все же несложно, и в итоге проведённые на стенах линии не сойдутся в одной точке. Поэтому оптимально – провести разметку с помощью водяного уровня – так вероятность ошибки будет исключена.
  • Затем, берется разметочный окрашенный шнур, растягивается, выравнивается по двум крайним точкам на стене, и на поверхности отбивается ровная линия. Третья точка, по центру стены, послужит для контроля. Эту процедуру лучше проводить вдвоем, с помощником. Если же ее проводит один мастер, то придется один конец шнура вначале зафиксировать на стене в одной из крайних точек, а потом проводить его растяжку и отбивку.
Отбивка линии для крепления  на стене уголкового профиля

Отбивка линии для крепления на стене уголкового профиля

  • Далее, необходимо разметить поверхность потолка. Если сделан точный чертеж, то расстояния от стен до ближайших продольных и поперечных линий будут точно известны, и останется сделать отметки и пробить линии шнуром. В том случае, если установка панелей предполагается от точного геометрического центра помещения, то вначале отбиваются осевые линии.
Отбивка линий на потолке

Отбивка линий на потолке

  • Затем, во все стороны отмечаются отрезки по 600 мм, и по ним тоже отбиваются цветные полосы. В результате потолок должен быть «разлинован» в правильную клетку со сторонами квадратов по 600 мм.

Прокладка коммуникаций

После проведения разметки, переходят к следующему этапу работ.

Так как над поверхностью подвесного потолка можно спрятать все коммуникации, представляющие собой чаще всего электропроводку различного предназначения, то это нужно сделать до начала монтажных работ.

В том случае, если планируется «врезать» в конструкцию потолка осветительные приборы, имеющие значительный вес, нужно обязательно учитывать, что выбирать следует тип подвеса системы, который способен выдержать повышенную нагрузку. Так, чаще всего для обычных потолков используются подвесы, способные выдержать усилие только 6 ÷ 6,5 кг на квадратный метр, но существует тип крепежа, рассчитанный на более значительные нагрузки, составляющие до 10 и выше кг/м².

Монтаж каркаса

Завершив все подготовительные работы, можно переходить к монтажу каркаса. И начинают его с закрепления на стенах, по размеченным горизонтальным линиям, углового профиля по всему периметру помещения.

Угловой профиль

  • Если стены бетонные, то уголки фиксируются на них с помощью дюбелей диаметром 6 мм. Для этого сквозь металл уголка просверливаются отверстия с шагом 300 ÷ 350 мм, в которые вставляется и забивается дюбель.

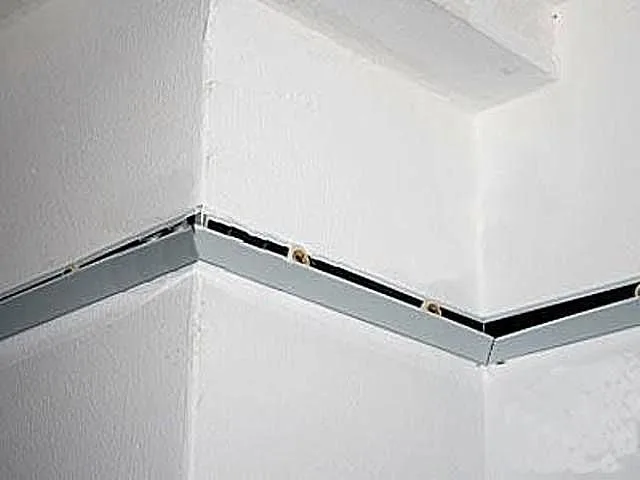

Профиль монтируется по всему периметру помещения

Профиль монтируется по всему периметру помещения

  • На деревянные стены уголок закрепляется саморезами длиной в 25 ÷ 30 мм, диаметром 4 ÷ 5 мм.
  • Если подвесной потолок монтируется в комнате со стенами, подготавливаемыми к обшивке гипсокартонными листами, то расстояние, на которое он будет опущен от уровня перекрытия, нужно предусмотреть заранее, перед монтажом ГКЛ на обрешетку. В этом случае в обрешетку под гипсокартон монтируется дополнительный профиль или деревянный брус в том месте, где будет закреплен стеновой уголок для подвесной конструкции.
  • В по углам полки профиля могут быть уложены одна на другую, или же их выступающие части срезаются под углом в 45 градусов.

Установка подвесов

  • Далее, по потолочным размеченным линиям, дюбелями или саморезами закрепляются подвесы. Их размещение осуществляется с шагом один подвес на квадратный метр.

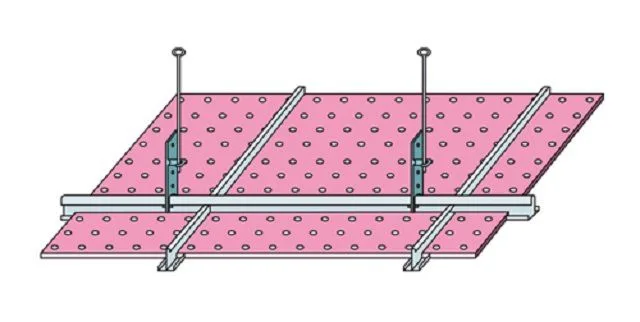

Схема расположения подвесов

Схема расположения подвесов

  • В местах планируемой установки панельных потолочных светильников рекомендуется поставить, для страховки, дополнительные подвесы по углам квадрата.

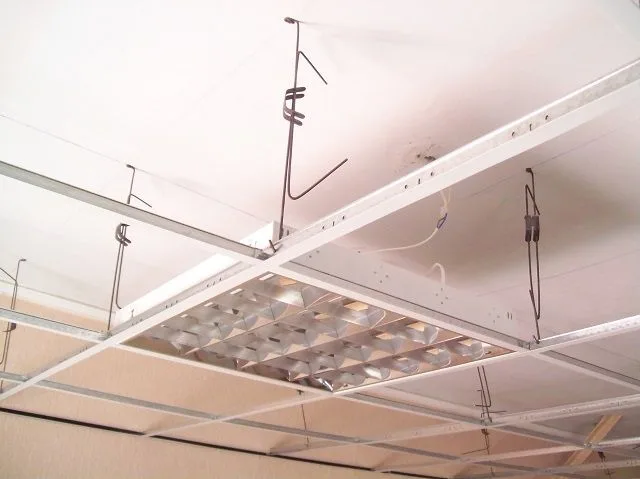

Усиление конструкции каркаса в местах расположения массивных светильников

Усиление конструкции каркаса в местах расположения массивных светильников

  • Если спицы подвесов оказались длиннее расстояния между двумя потолками, то они срезаются, например, с помощью шлифмашинки.

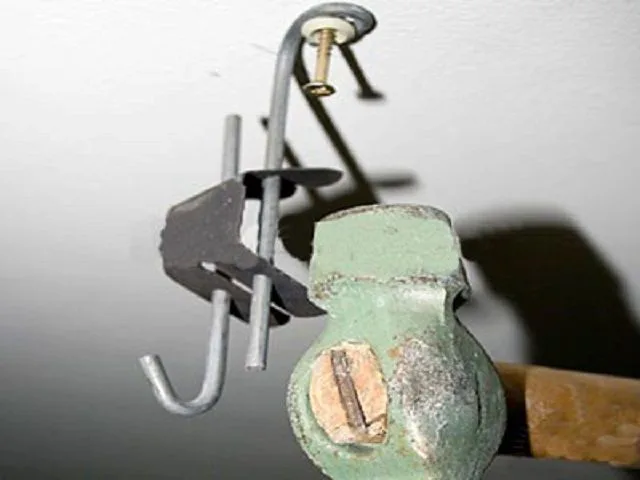

Крепление подвеса к потолку (вариант)

Крепление подвеса к потолку (вариант)

  • При установке подвесов рекомендуется их нижние крюки ориентировать сразу же в одну сторону — это облегчит монтаж направляющих.

Несущие профили

  • Следующим этапом осуществляется установка несущих профилей. Они своими краями должны лечь на уголки, закрепленные на стене. Однако уголки являются лишь ориентиром, но не выполняют в данном случае несущей роли. Каждый из профилей имеет специальные круглые отверстия, через которые они сразу же надеваются на крючки подвесов.
Подвешивание профиля на крюки подвеса

Подвешивание профиля на крюки подвеса

  • Несущие профили монтируются на расстоянии, установленном заранее составленным чертежом, 600 или 1200 мм друг от друга. Ошибиться в этом вопросе сложно - для этого будет достаточно ориентироваться на отбитые на потолке линии и уже расположенные по ним подвесы.
  • Общий «вылет» подвеса необходимо точно подрегулировать, то есть. подтянуть или опустить чуть ниже, так, чтобы поперечная полка профиля лежала на стеновых уголках без просвета, но не упираясь на нее с усилием. Контроль в ходе работы осуществляют с помощью строительного уровня – при правильной разметке в таком положении профиль должен занять идеально горизонтальное положение.

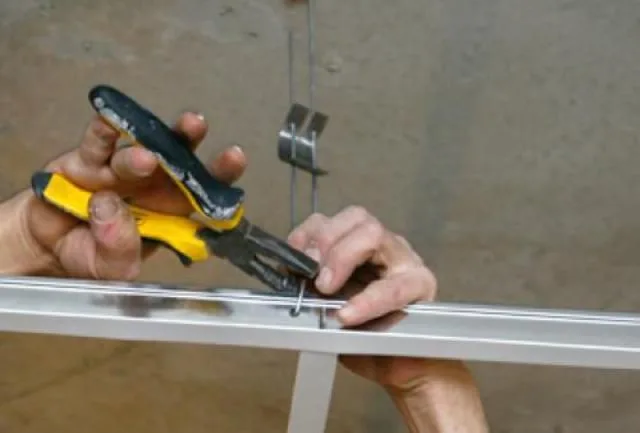

Крюки, для надежности, можно поджать плоскогубцами

Крюки, для надежности, можно поджать плоскогубцами

  • Чтобы профили хорошо держались на крюках подвесов, последние нужно немного сжать плоскогубцами.

Закончив монтаж продольных несущих реек, переходят к установке между ними поперечин (перемычек).

Установка перемычек

  • Перемычки устанавливаются между несущими профилями с шагом в 600 мм. На обоих концах поперечных элементов находятся суженные перфорированные «ушки-замки» со скругленными углами.

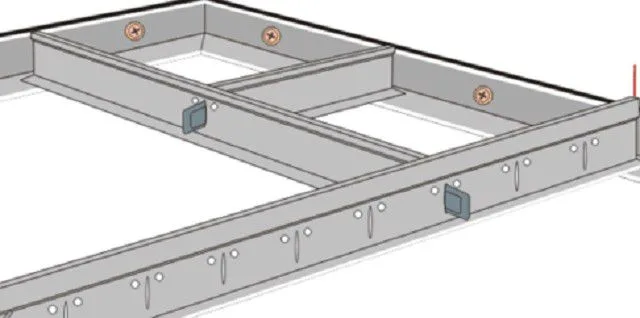

Схема установки перемычек

Схема установки перемычек

  • Их вставляют в прорези, находящиеся на несущих профилях. Некоторые мастера загибают эти части перемычек, прижимая их к несущей рейке, тогда конструкция становится более жесткой. Однако, это делать вовсе не обязательно, так как защелки достаточно надежно фиксируют элементы между собой, и после полного монтажа всего каркаса требуемая жесткость будет соблюдена в полной мере.

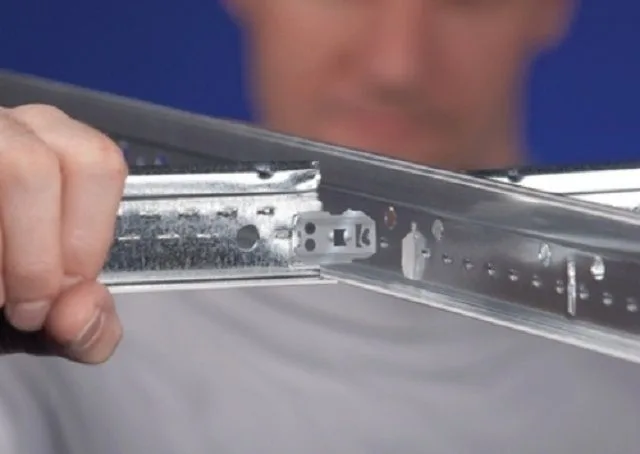

Перемычка вставляется замковыми ушками в пазы несущего профиля

Перемычка вставляется замковыми ушками в пазы несущего профиля

  • Отверстия-прорези имеют достаточную ширину, чтобы в них можно было вставить «ушки» от двух перемычек, которые устанавливаются между двумя соседними несущими профилями и являются в совокупности продолжением общей поперечной линии конструкции.

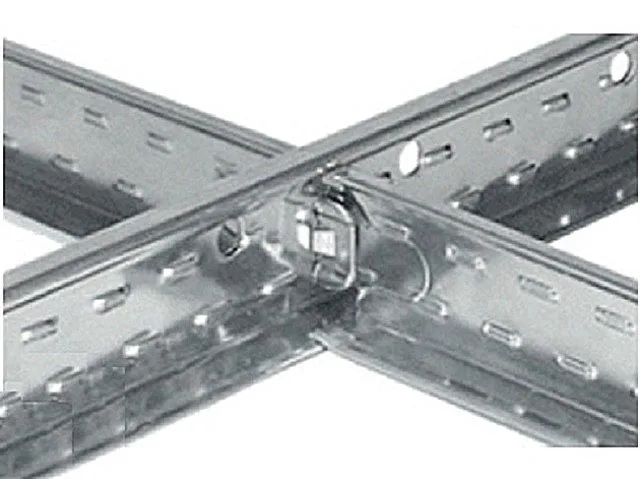

Соединительный узел в сборе

Соединительный узел в сборе

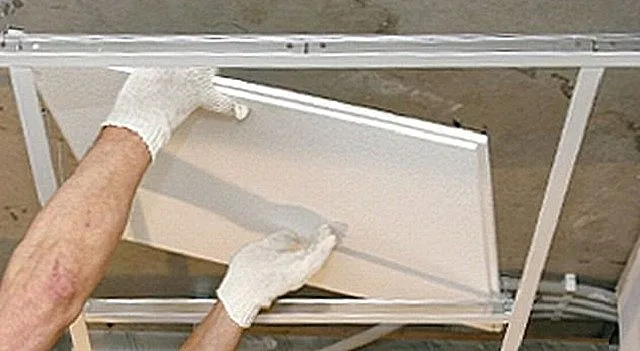

Монтаж панелей

  • После окончания монтажа каркаса, следующим этапом идет установка осветительных панелей или плит со встроенными в них точечными светильниками.

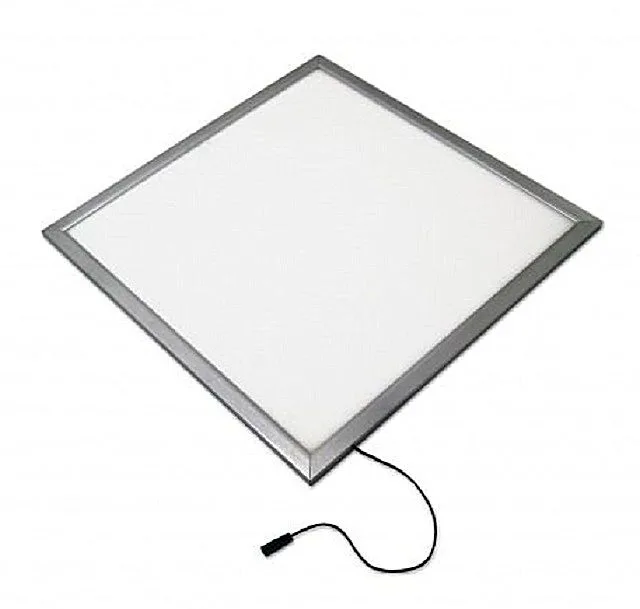

Панель - LED-светильник

Панель — LED-светильник

Существуют панели, напоминающие экран, закрытый матовым стеклом. Они специально предназначены для монтажа в системы «Армстронг», поэтому имеют соответствующие размеры — 600×600 мм. Установленные в такой панели мощные светодиоды дают достаточно яркий мягкий свет, и для небольшой комнаты достаточно одного такого LED-светильника, чтобы создать почти дневное рассеянное освещение.

  • Осветительный прибор после установки соответствующей панели подключается к электрическому кабелю, который подведен к месту его монтажа заранее, с помощью специальных клемм или колодок.

проводКак правильно провести и подключить электропитание к светильникам?

Этот вопрос требует правильного расчета и соблюдения требований по прокладке линий питания в жилых помещениях. Подробно об электрической проводке в квартирах – в отдельной публикации нашего портала.

  • Далее, монтаж ведут, начиная с цельных потолочных плит. Они укладываются в ячейки каркаса, и, так как панели имеют небольшой вес, монтировать их чрезвычайно просто. Эти элементы не требуют никакого дополнительного закрепления - они просто укладываются на внутренние полки продольных и поперечных профилей.
Укладка панели в ячейку  подвесной системы

Укладка панели в ячейку подвесной системы

Если крайние к стене ячейки конструкции имеют меньшую ширину, то плиты под них нужно подогнать.

Материал, из которого изготовлены панели, легко распилить обычной ножовкой, но сначала с узкой ячейки нужно снять правильные размеры и перенести их на плиту. Затем, прочерчивают ровную линию отреза и отпиливают лишнюю часть (или даже отрезают острым строительным ножом).

По сути, после укладки всех фрагментов вдоль стен, можно считать монтаж потолка «Армстронг» законченным Никаких дополнительных отделочных операций не требуется.

Нужно отметить, что выше была рассмотрена самая простая схема каркаса для этого вида потолка. Кроме нее существуют и другие, например, когда плиты укладываются по диагонали помещения, или же ровными рядами, но со сдвигом ячеек относительно друг друга – конструкция направляющих это позволяет.

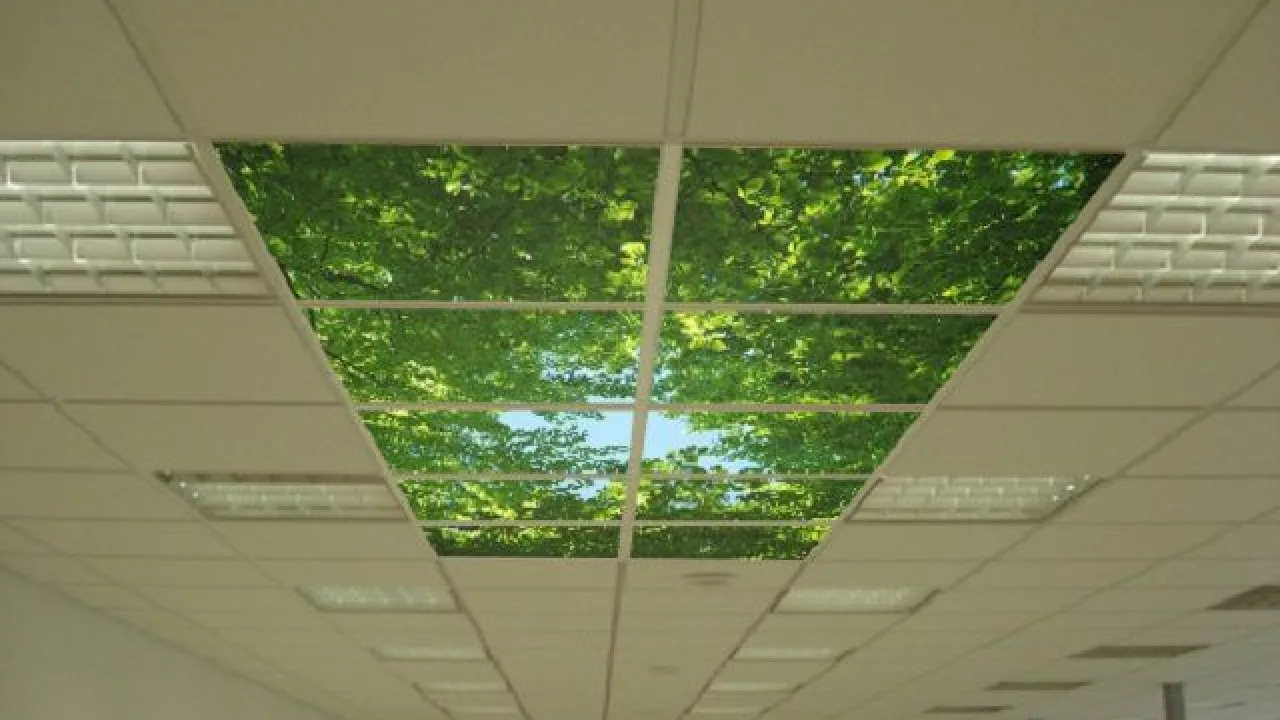

Потолки системы «Армстронг» открывают большие возможности в оформлении интерьера. Их можно окрасить в разные цвета, нанести на них выбранный рисунок, а также разложить в нужном порядке. Они могут быть смонтированы в виде полос разного цвета или в шахматном порядке, а хорошо подобранные световые панели добавят общему стилю интерьера комнаты эксклюзивности и эстетичности.

И в завершение темы – наглядная видео-инструкция по монтажу кассетного потолка «Армстронг».

Видео: как правильно смонтировать подвесной потолок «Армстронг»

Мы ответили на Ваш вопрос?

2

Cсылка на сообщество vk.com

Cсылка на сообщество ok.ru
