Светодиодная лента для подсветки потолков своими руками: пошаговая инструкция

С каждым годом в интерьерное оформление жилых и специальных помещений входят новые элементы. Светодиодная лента для подсветки потолков стала одним из них.

Эта функциональная декоративная деталь способна преобразить даже самый скучный интерьер. Нередко она способна сиять различными цветами, из которых можно выбирать соответствующий текущему настроению или складывающейся обстановке.

Что такое светодиодная лента?

Светодиодная лента представляет собой гибкую полоску, которая может иметь ширину от 5 до 50 мм. На одной из сторон ленты расположены светодиоды и резисторы, объединенные электрическими проводниками в единую схему. С другой же стороны на ней обычно наклеен двухсторонний скотч, на который полоса закрепляется в выбранном для нее месте.

На светодиодных лентах разных моделей расположено и различное количество светодиодов, причем они еще и могут отличаться размерами. При необходимости достижения большей яркости освещения, иногда припаиваются дополнительные светодиоды вторым или даже третьим рядом.

Преимущества светодиодной ленты при освещении потолка

Преимуществ у этого осветительного декоративного прибора достаточно много, и к ним относятся следующее показатели:

• Доступная цена комплекта и значительная экономия электроэнергии при достаточно высокой яркости освещения.
• Простота монтажа подобного осветительного оборудования, который вполне возможно произвести самостоятельно, следуя прилагаемой инструкции.
• Широкий выбор цветовой гаммы. Светодиодные ленты могут иметь в своем составе светодиоды одного цвета, например, белые — для усиления освещения или акцентирования линий, или же различные по свечению элементы для создания особых настроений в помещении.

• Длительный срок эксплуатации, так как качественные светодиоды могут служить 10 и более лет.

Критерии выбора светодиодной ленты для потолков

Применяемые в лентах светодиоды

Приобретая светодиодную ленту для подсветки потолков, нужно знать, какие именно типы светодиодов для этой цели применяются.

Основными типами, которые в настоящее время применяются для производства светящихся лент для потолков, являются светодиоды SMD 5050 и SMD 3028.

SMD — данные буквы в маркировке являются аббревиатурой, сокращением от названия «Surface Mounted Device», в переводе оно означает, как «прибор, монтируемый на поверхность», так как светодиод надежно впаян в поверхность ленты.

Цифры, идущие в маркировке после букв, означают размер светодиода в миллиметрах. Например, SMD 3028 — это элемент габаритами 3×2,8 мм, и, соответственно, SMD 5050 – 5×5 мм.

У светодиода с этой маркировкой предусмотрено шесть «ножек», выходящих из корпуса, которыми он впаян в ленту. Сам элемент при этом оснащен тремя светоизлучающими кристаллами. Подобный светодиод будет давать световое излучение примерно в три раза более интенсивное, чем однокристальный SMD 3028, соединенный с лентой только одной парой контактов.

Для определения характеристик интенсивности излучения светодиода используется такой термин, как световой поток, который измеряют в люменах. Так, официально определенные значения этого параметра для светодиодов SMD 5050 равняются 12 люменов, а для SMD 3028 — всего 4 люмена. Один светодиод с марки SMD 5050 светит настолько же интенсивно, как три рядом размещенные SMD 3028.

Цвет свечения светодиодной ленты будет зависеть от светодиодов, которые в ней установлены. В том случае, когда лента содержит светодиоды SMD 5050, то в каждом из их корпусов могут быть установлены три кристалла разного цвета – красный (Red), зеленый (Green), и синий (Blue). Именно эти английские наименования цветов дали столь часто применяемую аббревиатуру RGB.

С помощью электронной схемы управления можно по желанию включать любой из цветов. Мало того, есть возможность получать бесчисленное количество разнообразных красивых оттенков, меняя яркость свечения красных, зеленых и синих кристаллов. Путем такого смешивания получается новый богатый световой фон – в это сложно поверить, но «игра» всего трех цветов при смешивании в итоге может дать до шестнадцати миллионов разных оттенков.

Управление интенсивностью и яркостью светодиодов обычно осуществляется через пульт с помощью специального прибора — контролера.

Очень интересные оттенки можно получить при добавлении к имеющемуся фону белого света. Он разбавляет яркость красного, синего и зеленого, а в результате образуются нежные, приятные для глаза оттенки, например, бледно-голубой или нежно-розовый.

Эти оттенки возможно получить и при включении белого цвета на полную яркость с добавлением к нему других цветов, включенных с меньшей интенсивностью. Нужно учесть и то, что при разном освещении практически полностью меняется взгляд на оформление интерьера, так как он может каждый раз представать в разной цветовой гамме.

Получение белого цвета

Так как светодиодов с «чистым» белым светом не существует, то его можно получить двумя способами.

• Один из них заключается в том, что используют кристаллы с синим свечением, которые сверху покрываются люминофором.

Люминофор — это на вид светло-желтое вещество, наносящееся на поверхность кристалла светодиода. Этот состав способен преобразовать поглощаемую энергию в белое световое излучение. По наличию на светодиодах светло-желтого вещества можно четко определить, что это элементы, которые будут излучать белый свет.

Нужно отметить, что люминофор со временем постепенно теряет свои качества преобразователя, и синий цвет начинает пробиваться через белый, и излучение приобретает голубоватый оттенок.

Если светодиодную ленту использовать непрерывно в течение года, то ее яркость может снизиться на 25-30%. Поэтому при приобретении этого «осветительного прибора» необходимо ознакомиться с его техническими характеристиками и инструкцией по эксплуатации, где производитель должен указать срок гарантии.

При снижении интенсивности белого света или появлении в нем синего оттенка, можно воспользоваться вторым способом его получения.

• Второй способ основан на законах оптики, из которых известно, что белый цвет можно получить при смешивании всех имеющихся цветов (в данном случае зеленого, красного и синего) включив их одновременно на полную мощность. Таким образом, можно «создать» белый свет, и проблема с влиянием на него «подсевшего» люминофора не будет иметь значения.

Оптимальным вариантом выбора для установки подсветки на потолок может стать RGB-светодиодная лента, так как на ней устанавливаются трехцветные светодиоды, которые помогут получить при необходимости белый свет, а также другие оттенки.

Этот разновидности светодиодных лент прослужат достаточно долго. Они достаточно удобны в использовании – с ними есть возможность включить белый свет, если нужно только интенсивное освещение, или цветную гамму, соответствующую настроению. Процесс настройки цвета производится с дистанционного пульта и не займет много времени.

Разновидности светодиодных лент

1 – лента со светодиодами SMD 3028 с плотностью их размещения 60 шт/пог.м.

2 – то же, но с плотностью размещения 120 шт/пог.м.

3 – двухрядная лента со светодиодами SMD 3028, с плотностью установки 240 шт/пог.м.

4 – лента с редким размещением светодиодов типа SMD 5050 – плотность всего 30шт пог./м.

5 – то же, но с плотностью 60 шт/пог.м.

6 – двухрядная светодиодная лента с элементами SMD 5050 и плотностью размещения 120 шт./пог.м.

Если планируется установить декоративную подсветку для ниш потолков, мебели или рабочего стола на кухне, то лучше применить ленту SMD 3028, которая имеет 60 светодиодов на один метр. Ее будет достаточно для того, чтобы она справилась со своей задачей. Светодиодная лента с слишком высокой интенсивностью света будет излишней, так как она может слепить глаза, тем более, что  для большей яркости потребуется блок питания повышенной мощности и крупнее по размеру, поэтому для него сложнее найти укромное место.

Важность качества светодиодной ленты

Решив сделать в квартире дополнительное освещение или декорировать интерьер с помощью светодиодной ленты, не рекомендуется покупать ее самые дешевые варианты. Такие изделия не прослужат длительное время в первоначальном состоянии — у них, как правило, быстро нарушается цветовой баланс, или даже диоды могут совсем перегореть. В дешевые осветительные ленты обычно устанавливают элементы не слишком высокого качества, что и предопределяет низкую цену.

Конструкция и самостоятельный монтаж светодиодной ленты

Светодиодная ленточная осветительная система часто продается в комплекте. Можно, безусловно, приобрести все ее элементы и по отдельности, но их сложнее будет подобрать правильно по параметрам.

В комплект светодиодной подсветки входят несколько электронных устройств:

• блок питания, который необходим для преобразования сетевого переменного тока в требуемое для диодов постоянное напряжение;
• контролер с датчиком, позволяющий изменять цвет освещения с помощью пульта;
• дистанционный пульт управления, регулирующий изменения интенсивности и оттенков светового потока;

• светодиодная лента нужной длины.

Схема монтажа системы выглядит примерно следующим образом.

На данной схеме показана система с RGB-усилителем, который необходим для поддержания устойчивого управляющего сигнала в тех случаях, когда требуется удлинить ленту или она изначально имеет большую длину. На этом чертеже, хорошо видны точки подключения, поэтому опираясь на нее, будет несложно разобраться в последовательности работ.

• Первым шагом к блоку питания коммутируется сетевой кабель с вилкой для подключения его в сеть, то есть подсоединяются контакты N и L.
• Далее, идет подключение двух контактов контролера к тому же блоку питания, при условии, если для подсветки будет использована светодиодная лента RGB.
• После этого, к контролеру присоединяются контактные кабели, присоединяющие к нему ленту.

• Если контролер рассчитан на определенную длину ленты, а необходимо использование большего количества светодиодов, то для удлинения или разводки элементов необходимо использовать усилитель, который соединяется с блоком питания и другим концом ленты. Затем к усилителю с другой его стороны закрепляется еще один отрезок светодиодной ленты.

• После того как все будет собрано, можно провести проверку, включив вилку в розетку.
• При проведении соединений нужно обязательно следить за соблюдением полярности и соответствием напряжения контролера, блока питания и ленты.
• При необходимости наращивания ленты, если это позволяют другие приборы по своей мощности, этот процесс проводится с помощью специально предназначенных для этого коннекторов.
• Если же ленту нужно укоротить, то разрез производится исключительно в намеченном производителем в определенном месте -0 обычно оно указано на ней штриховой линией. Разрез производится с помощью обычных ножниц.

Несколько слов нужно сказать и о правильном монтаже ленты на предназначенное для нее место.

• Закрепляется лента на двухсторонний скотч, который освобождается от защитной пленки перед самым наклеиванием.
• Если делается подсветка потолка, то обычно ленту закрепляют под его поверхностью в небольшую нишу, изготовленную из гипсокартона. Такой способ установки эффективен тем, что свет получает направленность на светлую плоскость потолка, который, подсвечиваясь светодиодами, способствует более равномерному освещению комнаты.

А сложно ли самостоятельно смонтировать подвесной потолок?

Монтаж подобной конструкции решает разом немало проблем ремонта и облагораживания помещения. С материалами и комплектующими в наше время проблем нет, и сделать подвесной потолок из гипсокартона собственными руками — вполне посильная задача. Подробная инструкция — в специальной публикации нашего портала.

• Другим вариантом увеличения эффективности подсветки является закрепление ленты на карниз (для штор или специально установленный по периметру всей комнаты именно для целей подсветки).

Ленту в этом случае закрепляют таким образом, чтобы она направляла световой поток на стену и на определенный участок потолка, на котором свет будет рассеиваться, увеличивая подсвеченную площадь. Грамотно подсвеченный потолок не только сделает помещение светлее, но и поможет сэкономить на электроснабжении.

• Чтобы лента закрепилась на поверхности без проблем, место ее приклеивания стоит очистить от пыли и желательно обезжирить, а затем хорошо просушить.

Узнайте, как подключить светодиодную ленту к компьютеру, из статьи нашего портала.

Финансовый вопрос

Несколько слов можно сказать и о финансовой стороне вопроса. Следует помнить, что, приглашая мастера для установки светодиодного освещения, придется ему заплатить сумму, которая будет составлять от 50 до 150% от стоимости самих приборов. Поэтому, рекомендовано приобретать готовые наборы системы, к которой всегда прикладывается схема монтажа всех составляющих. Каждый из составленных комплектов рассчитан на определенное количество светодиодов и длину ленты, поэтому можно будет не опасаться, что будет подсоединено лишние их количество. Собрав самостоятельно подсвечивающую систему, можно сэкономить на этом процессе достаточно приличную сумму.

Некоторые системы продаются уже в собранном и подсоединенном виде, поэтому их можно проверить сразу же при их приобретении. Останется только принести комплект домой и произвести монтаж в определенном для подсветки месте, а затем включить вилку в розетку.

Тем, кто приобретет такой вариант подсветки, навыки электрика особо и не потребуются. Самым трудным в установке моментом станет выбор места для блока питания и контролера, а затем надежно их правильное и надежное крепление.

Если средства ограничены, а подсветка уже запланирована к установке, то можно выбрать комплект с лентой одного цвета – светодиодами SMD 3528, плотность установки элементов на которой составляет 60 штук на погонный метр. Однако, подобный вариант нельзя размещать в ванной комнате, так как такие ленты не оснащены защитой от влаги.

При установке подсветки во влажных помещениях или в других местах, где существует вероятность, что могут подтопить соседи сверху, стоит выбирать ленту, оснащенную силиконовой внешней изоляцией.

В заключение публикации – видеосюжет, в котором показан процесс правильного монтажа ленточного светодиодного освещения.

Видео: установка и подключение светодиодной ленты

Navigator

Российско-китайский производитель Navigator на рынке приборов освещения находится около 10 лет. Благодаря надежности продукции по сравнительно низкой стоимости, ему удалось за такое время укрепить свои позиции среди других производителей. Компания уделяет очень много времени контролю качества от самих светодиодов до процесса сборки лент. За счет этого оборудование работает длительный период времени, не теряя при этом свои эксплуатационные качества. Перечень продукции содержит монохромные варианты, RGB и специализированные для выполнения акцентной подсветки определенных зон и помещений.

JAZZWAY

Молодой китайский производитель, который с момента создания начал выпуск продукции СД, за счет этого изделия отличаются высоким качеством и надежностью. Несмотря на это стоимость на продукции у компании адекватная, ниже, чем у китайских конкурентов. В ассортименте производителя присутствуют стандартные LED ленты, а также необычные варианты, такие как RGB LED от сети, имеющие многоцветное свечение. Фирма также занимается выпуском «гибкого неона», готовых наборов для быстрой установки и дополнительных периферийных устройств для подключения лент со светодиодами. Еще производитель предлагает алюминиевые профили, с помощью которых можно установить ленты, рассчитанные на длительный период времени.

IEK

Отечественный электротехнический бренд, известный в России и странах СНГ. Марка IEK — это гарант надежности для покупателя. Продукция производителя полностью соответствует заявленным техническим свойствам и имеет высокое качество. Устройства используются в быту и на больших промышленных объектах. В комплект светодиодной системы входят: LED-лента и дополнительные периферийные устройства (драйверы LED ИПСН, коннекторы, адаптеры и контроллеры управления). В ассортименте производителя есть монохромные изделия и многоцветные.

RUBETEK

Компания, которая занимается разработкой и реализацией «умных» устройств для «умного» города. Не исключением стала и светодиодная лента Rubetek Wi-Fi 5 м с экосистемой «Умный дом Яндекса». Для управления необходимо установить бесплатное приложение от rubetek на мобильных устройствах iOS от версии 9.0 и выше или Android от версии 4.1 и выше.

Ledcraft

Один из крупных производителей светодиодных изделий на российском рынке. Устройства имеют неплохое качество по низкой стоимости. Основное ее достоинство — недорогие влагозащищенные ленты LED (степень защиты IP65), имеющие силиконовую оболочку. LED-ленты покрытые эпоксидной смолой, помещенные в трубку из силикона, отлично подойдут для обустройства уличного освещения. Вся продукция имеет стоимость в два раза ниже чем у конкурирующих фирм. Продукция компании подходит для обустройства постоянного свечения и временного, а за счет широкого перечня, насчитывающего свыше 100 решений, потребитель может подобрать варианты для любой ситуации.

OSRAM

Фирма Osram — одна из лидеров по производству и продаже приборов освещения. Ее продукция обладает высоким качеством и универсальностью. Лучшие варианты производитель предлагает в серии моделей LinearLight Flex. Эти светодиодные ленты профессионального типа, специализированные на промышленное использование. Данные изделия выполняются в разных вариантах с теплым и холодным белым светом, а также отличаются оптимальным потреблением энергии. Для применения в быту производитель предлагает флагманский модельный ряд Value Flex. Эти ленты с минимальным потреблением энергии в 4-5 Вт на метр, обеспечивающие отдачу света до 80 Люмен/Вт. Одна такая светодиодная лампа может заменить стандартную лампу накаливания.

Geniled

Производитель Geniled предлагает особые влагозащитные модели лент со светодиодами, которые идеально подойдут для ванной комнаты, кухни или других помещений с высоким уровнем влажности. Особые они потому, что покрываются эпоксидной смолой вместо силикона, а это обеспечивает изделию прочность и устойчивость к неблагоприятным условиям. К таким лентам производитель предлагает влагозащитные периферийные устройства.

Конечно же у производителя в ассортименте есть обычные одноцветные ленты, устройство которых отличается от подобных вариантов других производителей. За счет специальной геометрии отрезать ленту становится максимально просто и безопасно. В процессе присоединения заглушек и устройства питания не потребуются особые знания и применение силы.

GAUSS

Gauss является одной из крупных компаний на рынке приборов освещения. Качественная немецкая сборка изделий обеспечивает надежность и долговечность эксплуатации светодиодных лент. Производитель абсолютно уверен в качестве своей продукции и предоставляет на нее гарантийный срок от 3 до 5 лет. За счет точной, аккуратной сборке и тщательно проработанной подложке-радиаторе ленты со светодиодами работают длительный период времени, не теряя своих эксплуатационных свойств. В перечне продукции компании представлены различные LED-ленты: монохромного освещения, RGB, для домашнего и профессионального применения. Производитель также предлагает различные дополнительные аксессуары, которые вместе с LED-лентами можно купить в одном месте от одного производителя.

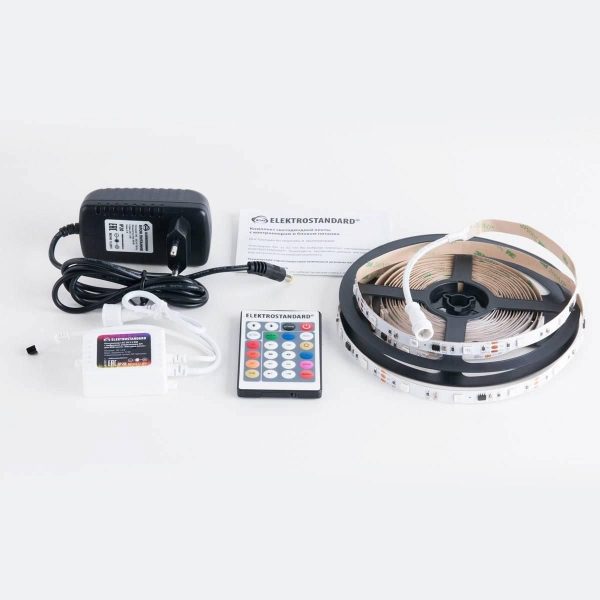

Elektrostandard

Одна из старейших и крупных китайских компаний по производству светодиодных лент, являющаяся настоящим эталоном на рынке изделий из светодиодов. Предлагаемые ею LED-ленты имеют высочайшее качество. Благодаря применению новейших технологий в изготовлении, перечень продукции производителя всегда пополняется абсолютно уникальными решениями. Компания Elektrostandard одна из первых стала выпускать «гибкий неон». На сегодняшний день производитель предлагает большой ассортимент устройств различных цветовых решений, отличающихся яркостью и другими техническими свойствами. Компания предлагает десятки моделей разных LED-лент: монохромных, уникальные варианты «мультиколор», ленты RGB.

Feron

Ленты со светодиодами от китайского производителя Feron выделяются низкой стоимостью и соответствующим качеством. Фирма предлагает большой ассортимент изделий с необычным решением, таким, как: гирлянды Дюралайт, конфигурации 220 В, «гибкий неон» и др. Основную часть устройств составляют варианты из 12 Вольт, среди которых конфигурации из RGB-лент. Такой вариант лент идеально подойдет для акцентного свечения и главного освещения в доме или квартире. Комплекты состоят не только из лент, но и дополнительных аксессуаров (пультов, адаптеров, контроллеров и др.).
