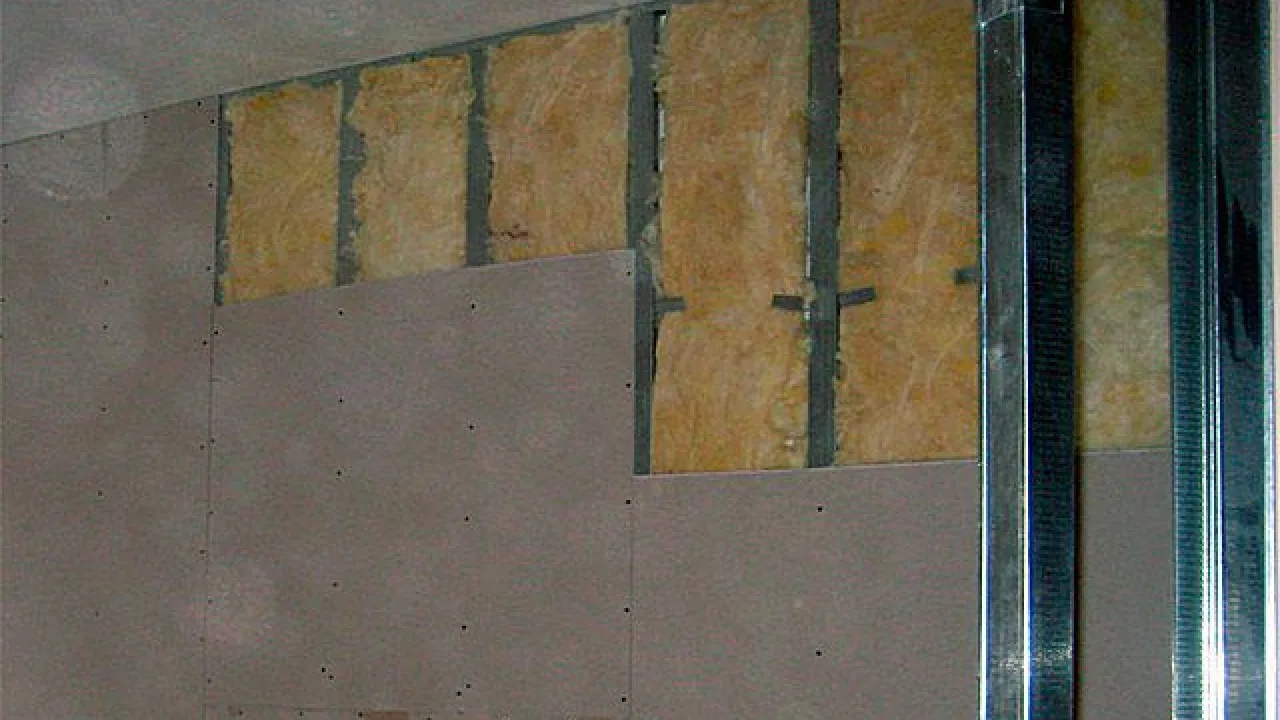

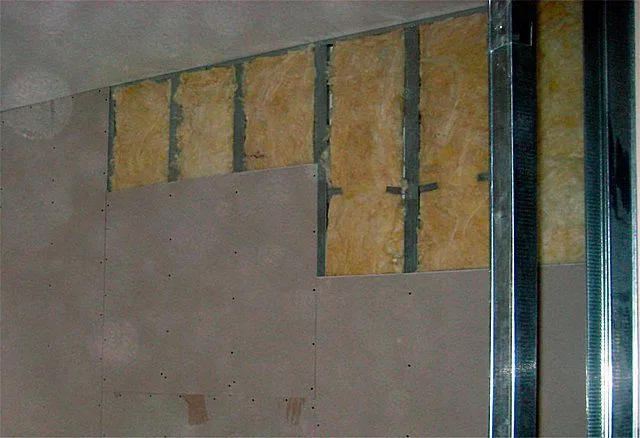

Утепление стен изнутри минватой плюс гипсокартон


Утепление стен изнутри минватой плюс гипсокартон

Комфортность проживания в любом доме или квартире находится в прямой взаимосвязи и от правильно спланированной, эффективно работающей системы отопления, и от степени утепленности конструкций здания. Совершенно бессмысленно тратить немалые деньги на энергоносители, если недостаточная или некачественная термоизоляция не обеспечивает минимизацию тепловых потерь, и отопительные приборы значительную часть своей мощности растрачивают на никому не нужный «обогрев улицы».

Одним из «магистральных путей» утечки тепла из жилых помещений являются не имеющие достаточной термоизоляции внешние стены. Хорошо владельцам частных домов – у них остается возможность смонтировать внешнее утепление. Но далеко не все вольны с таким оптимальным выбором, и приходится искать другие подходы. Казалось бы, ничего особо сложного – можно организовать утепление стен изнутри минватой плюс гипсокартон, слой которого станет основой для декоративной отделки. Такой метод термоизоляции, как говорится, «имеет право на существование», однако, не все так просто,  как кажется на первый взгляд.

Утепление стен изнутри минватой плюс гипсокартон

Утепление стен изнутри минватой плюс гипсокартон

Утепление стен изнутри минеральной ватой – мероприятие достаточно противоречивое, таящее немало «подводных камней». И прибегать к нему следует лишь в крайних обстоятельствах, когда нет абсолютно никаких возможностей выполнить термоизоляцию снаружи. Попробуем разобраться, в чем недостатки подобного подхода, и как можно свести их к минимуму.

Несколько слов об утеплителе – минеральной вате

Прежде всего, рассмотрим свойство утеплительного материала, вынесенного в заголовок статьи.

Минеральная вата как утеплительный материал в промышленном строительстве используется уже достаточно давно. С появлением новых технологий производства минваты, которые привели к росту качества продукции, снижению степени  вредности для человека и окружающей среды, сфера  применения значительно расширилась, и ее активно используют для термоизоляционных работ в жилых домах.

Следует хорошенько представлять, что под понятием минеральной ваты скрывается несколько ее типов, которые имеют существенные различия, и далеко не все разновидности применимы в условиях жилого здания. Основные параметры сведены в таблицу, но несколько слов о каждой из разновидностей все же сказать надо.

Наименование параметровКаменная ватаШлаковатаСтекловата

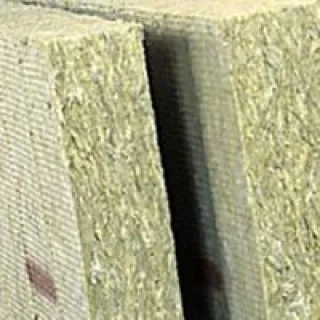

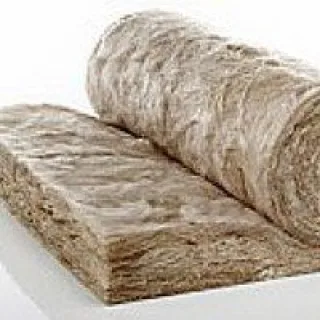

Миниатюраkamennaya-vata2446_261x217_68f6535384111ec3029bd5a424f7fc3d04_uteplitel_polyline_730_450_60_s_c1
Средний диаметр волокна, мкмот 4 до 12от 4 до 12от 5 до 15
Гигроскопичность материала за 24 ч. (не более) % 0,951.9 1.7
Колкостьнетдада
Коэффициент теплопроводности, Вт/(м-К)0,035-0,0420,46-0,480,038 -0,046
Коэффициент звукопоглощенияот 0,75 до 0,95от 0,75 до 0,82от 0,8 до 0,92
Наличие связующего, %от 2,5 до 10от 2,5 до 10от 2,5 до 10
Температура спекания, °С600250-300450-500
Предельная температура применения, °Сдо 1000до 250-300oт -60 до +450
Горючесть материала НГ — негорючиеНГ — негорючиеНГ — негорючие
Выделение вредных веществ при горениинезначительноданезначительно
Теплоемкость, Дж/кг*К105010001050
Вибростойкостьумереннаяслабаяслабая

Различают три основных типа минеральной ваты.

  • Известная всем стекловата – ее получают методом расплавления кварцевого песка или стеклянного боя. Из расславленной массы вытягиваются волокна толщиной порядка 5 ÷ 15 мкм и длиной от 15 до 50 мм, которые потом с использованием связующего компонента спрессовывают в легкие и упругие маты. Обычно стекловату легко отличить от других видов по цвету – для нее характерны желтые оттенки.

Материал – химически инертен, не повержен гниению, не станет питательной средой ни для каких форм биологической жизни. Недостаток – волокна стекловаты очень хрупкие, колкие, и могут вызвать серьезное раздражение кожи при проведении укладки материала. Это же качество предопределяет и нежелательность использование стекловаты в жилых помещениях – микрочастицы волокон могут переноситься с пылью, попадать в органы дыхания, вызывать аллергические реакции или астматические приступы у людей, страдающих хроническими заболеваниями.

Таким образом, использовать стекловату для утепления внутренней поверхности стен в жилых помещениях все же не стоит.

  • Шлаковата – второй представитель этого класса утеплителей. О ней много говорить не будем – для термоизоляции жилого помещения она не подойдёт. Причин тому – немало. Помимо недостатков, присущих стекловате – ломкость, колкость, пылеобразование, шлаковата самая гигроскопичная, дает самую большую усадку с потерей утеплительных качеств. Кроме того, много к ней вопросов и с точки зрения экологической чистоты. Само сырье для ее изготовления – доменные шлаки, иногда имеют очень неоднозначный состав и даже радиационный фон, а повышенная кислотность в паре с впитыванием влаги создают весьма агрессивную среду, особенно деструктивно влияющую на металлические детали.
  • Если уже брать минеральную вату для внутреннего утепления – то исключительно базальтовую (каменную). Она по сравнению с другими – наиболее прочная, упругая, ее волокна не столь ломкие, не вызывают раздражения кожи и слизистых. Вместе с тем – это все абсолютно без потери утеплительных качеств – коэффициент теплопроводности ничуть не хуже, чем у стекловаты.

Каменная вата тоже способна впитывать влагу, но показатель гигроскопичности у нее самый низкий. Связующее вещество в процессе изготовления такой минваты полностью полимеризуются, и существенной опасности для организма человека представить не может (безусловно, если речь идет о качественной, сертифицированной продукции известных производителей).

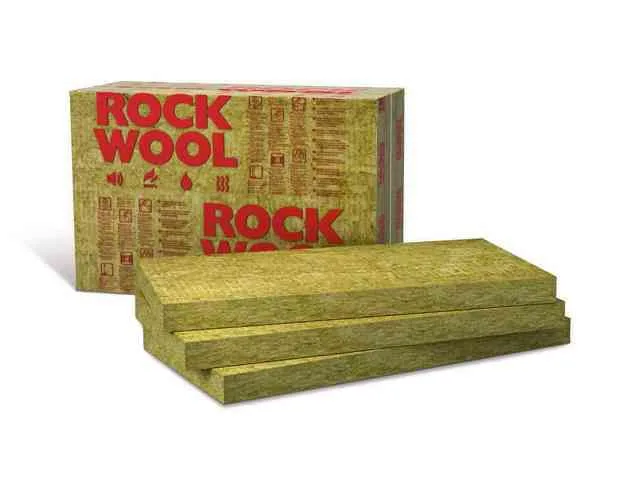

Блоки (плиты) базальтовой ваты очень удобны в работе

Блоки (плиты) базальтовой ваты очень удобны в работе

Базальтовая вата чрезвычайно удобна в укладке – маты или плиты из нее хорошо держат форму, легко режутся, некоторые из них можно при необходимости фиксировать на стенах при помощи строительного клея (это бывает очень важно для качественной термоизоляции).

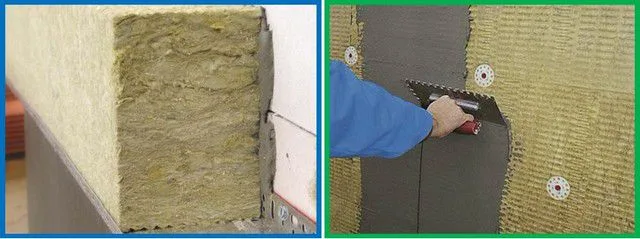

Базальтовую вату можно монтировать на клей и штукатурить

Базальтовую вату можно монтировать на клей и штукатурить

Что чрезвычайно важно для жилых помещений – базальтовая вата относится к группе негорючих и не поддерживающих горение материалов, а ее термостойкость – наивысшая среди всех утеплителей, выпускаемых в виде панелей, плит или матов.

Одним словом, базальтовая каменная вата, при имеющихся все же у нее определенных недостатках, становится единственно правильным выбором.

Обратимся к теории – «подводные камни» утепления стен изнутри

Итак, при соблюдении определенных технологических правил базальтовая минеральная вата может использоваться для утеплительных работ как снаружи, так и внутри помещений. Почему же тогда находится столько противников проведения термоизоляции изнутри?

Наверное, многие вдели «яркие пятна» на фасадных стенах многоэтажек. Хозяева квартир, не удовлетворённые степенью термоизоляции стен, идут на немалые затраты, чтобы использовать именно внешнее утепление.

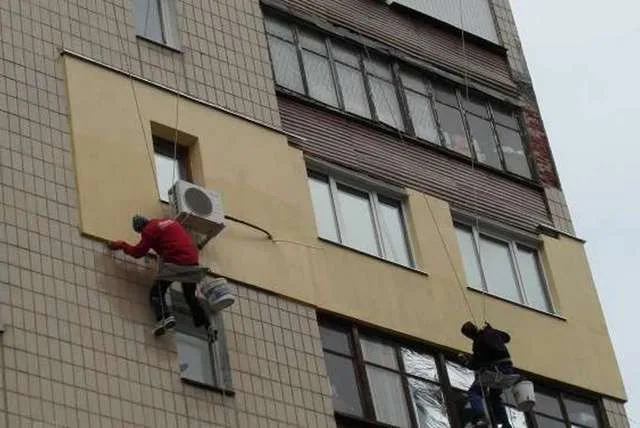

Внешнее утепление стены в многоэтажке потребует специальной техники или специалистов в сфере промышленного альпинизма

Внешнее утепление стены в многоэтажке потребует специальной техники или специалистов в сфере промышленного альпинизма

Самостоятельно выполнить подобное утепление – практически невозможно. Приходится прибегать к услугам компаний, в штате которых есть специалисты в области промышленного альпинизма. Согласитесь, что подобные работы на высоте, которые включают и подготовку стены к термоизоляции, и монтаж утеплителя, и качественную финишную отделку – никак не могут быть дешевыми. Тем не менее, многие на это идут.

Кстати, чтобы выполнить подобное внешнее утепление стен квартиры предстоит столкнуться еще и с проблемами административного характера. – на него необходимо получить соответствующее разрешение. И нет никакой гарантии, что «добро» будет получено. Так, отказ может быть мотивирован нарушением облика здания или стиля оформления улицы, особенно, если дом отнесен к категории архитектурных памятников или представляет собой часть единого городского ансамбля. Не будет получено разрешение, если квартира примыкает к технологическим деформационным швам строения, к шахтам лифта, другим элементам конструкции здания. Одним словом, трудностей в этом вопросе, даже при наличии требуемых материальных средств, предвидится немало.

Так почему бы не провести внутреннее утепление, ведь налицо масса преимуществ?

  • Выполнение работ никак не привязано ко времени года и к погодным условиям – проводи, когда хочешь.
  • Работы по внутреннему утеплению, на первый взгляд,  требуют гораздо меньших затрат – и в плане приобретения материалов, и с точки зрения возможности проведения их собственными силами, без привлечения специалистов.
  • Помимо утепления, стены получают еще и эффективную звукоизоляцию.
  • Работы можно проводить поэтапно, от одной комнаты к другой, по мере возможности и необходимости.

Однако, вся эта «радужная картина» серьезно портится недостатками подобного метода утепления:

  • Проведение работ временно парализует жизнь в конкретной комнате и нарушает удобство проживания в других – приходится переносить мебель, по квартире неизбежно разносится строительный мусор.
  • Суммарные затраты на утепление внешних стен могут оказаться не такими уж и незначительными – это влечет за собой, помимо термоизоляционных мероприятий, еще и масштабные работы по восстановлению или даже полному обновлению внутренней отделки помещения.
  • Внутреннее утепление обяжет хозяев кардинально пересмотреть систему качественной вентиляции помещений.
  • Утепление стен изнутри – это всегда потеря в полезной площади комнат.
  • И самое главное – проводя такое утепление, хозяева, выигрывая в одном, получают «мину замедленного действия» высокую вероятность появления и распространения на закрытых стенах сырости, плесени, грибка, что не только ведет к неприятным запахам, но и представляет определенную опасность здоровью жильцов.

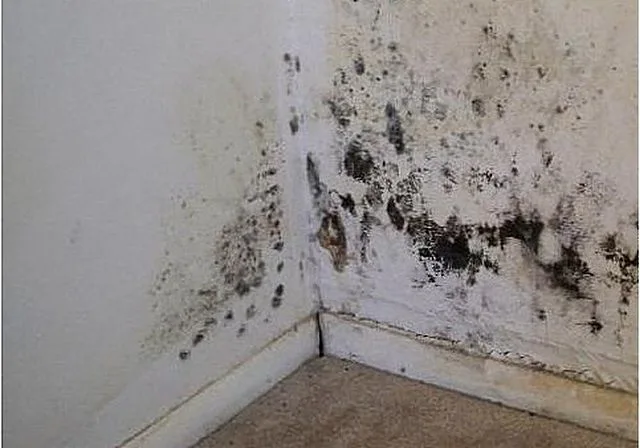

Последствия отсыревания внешних стен

Последствия отсыревания внешних стен

Кроме того, в сырых стенах гораздо быстрее возникают и развиваются процессы разложения, эрозии, коррозии строительных материалов, из которых они возведены.

Рассмотрим  главные недостатки более подробно.

Так ли существенно уменьшение площади помещения?

Казалось бы – сколько площади может «украсть» утепление стен изнутри? Но это – только на первый взгляд кажется несущественным.

Возьмем для примера комнату размерами 5 × 3,5 метра. Полезная площадь ее – 17,5 м².

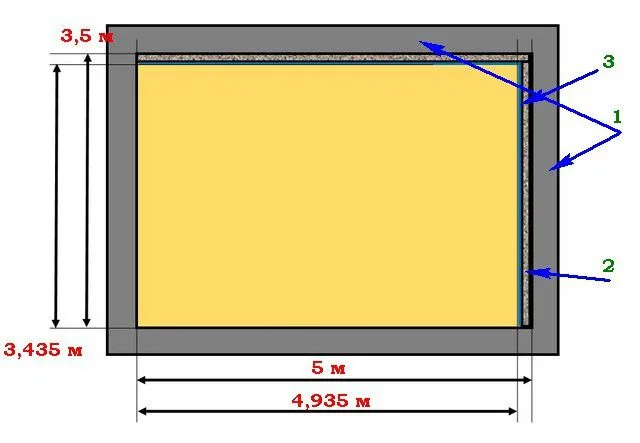

Потеря полезной площади даже при небольшом слое утепления в 50 мм

Потеря полезной площади даже при небольшом слое утепления в 50 мм

Допустим, в комнате - две внешних стены (поз. 1), требующих утепления. В качестве термоизоляции применен слой минеральной ваты (поз. 2) толщиной 50 мм. Сверху он закрывается гипсокартонной обшивкой (поз. 3) в один слой – это с монтажом и шпатлёвкой заберет еще порядка 15 мм. Итого длина двух сторон комнаты уменьшается в среднем на 65 мм (даже если не брать возможную кривизну стен – в этом случае разница будет еще больше).

Вычисляем площадь: 3,435 × 4,935 = 16,95 м². Итого общая потеря полезной площади в комнате, которая и так невелика по размеру, составила 0,55 м²! Причем, в расчет брались, как уже говорилось, теоретическая прямизна стен и минимальная толщина утеплителя – всего в 50 мм.

Если к этому прибавить вынужденные перенос радиаторов отопления, расширение подоконников, то потери выглядят весьма значительными. В просторной комнате можно каким-то образом оптимизировать пространство, сведя последствия таких потерь к минимуму. А вот на тесной кухне, где на счету, порой, бывает каждый сантиметр, выйти из положения будет уже сложнее.

Но это, как говорится, проблемы житейские, с которыми можно справиться «малой кровью». Гораздо серьезнее дело обстоит с вопросами, лежащими в плоскости теплофизики.

Баланс между качественным утеплением и образованием конденсата

Именно здесь кроется самое уязвимое место внутреннего утепления стен. А основным «противником» выступает вода, переходящая их парообразного в жидкое состояние (конденсат) в определенной точке встречи внутреннего тепла помещений и холода с улицы. Место конденсатообразования имеет свое наименование «точка росы».

Точка росы изменяется нелинейно и зависит от множества факторов – уровня влажности, температур снаружи изнутри, конструкции стены и применяемых материалов.

Следует четко понимать, что уровень абсолютной влажности в жилых помещениях зачастую выше, нежели на открытом воздухе. Объясняется это просто – помимо общего влажностного фона, зависящего от климатических условий данной местности, времени года, установившейся погоды и т.п., к нему добавляется немалое количество воздушных паров, которые образуются в процессе повседневной жизнедеятельности человека. Сюда можно отнести выдыхаемые пары, приготовление пищи или кипячение воды, прием водных процедур, влажные уборки, стирка и сушка белья, а в ряде случаев для повышения комфортности проживания используются даже специальные увлажнители воздуха.

В жилых домах постоянно происходит обильное парообразование

В жилых домах постоянно происходит обильное парообразование

Избыток влажности всегда требует определенного выхода, для соблюдения общего баланса. Часть проблемы решается проветриванием помещений или работой системы вентиляции. Но все же очень большое количество водяных паров находят себе путь через стены. Большинство строительных материалов обладают хорошей паропроницаемостью – о них говорят, что «стена дышит». В оптимальных условиях пары проникают через ограждения и свободно выходят в атмосферу, если, конечно, не «натыкаются» на точку росы.

Одна из главных задач при теплотехнических расчетах ограждающих конструкций – вынести точку росы как можно ближе к внешнему краю стены или даже – за ее пределы, в слой внешнего утеплителя. Тогда, при соблюдении определенных условий, сконденсированная влага попросту испарится в атмосферу, не причинив стеновой конструкции никакого вреда.

Гораздо хуже, если точка росы приходится на внутреннюю поверхность стены. Влага начинает накапливаться, приводя к негативным последствиям, о которых уже было рассказано выше. Кроме того, если стена закрыта изнутри минераловатным утеплителем, то он начинает сыреть, теряя свои термоизоляционные и шумопоглощающие качества.

Как добиться такого положения дел, чтобы при внутреннем утеплении «убить двух зайцев» обеспечить необходимое суммарное сопротивление теплопередаче и исключить образование конденсата на стенах? Увы, но в заявленных условиях, при полном отсутствии качественной внешней термоизоляции эта задача невыполнима в принципе. И речь, скорее, может идти о минимизации негативных последствий подобного способа утепления.

Существуют специальные методики расчета, позволяющие определить оптимальную конструкцию утеплительной системы стен. Главный их принцип зиждется на том, что для восполнения тепловых потерь здания суммарное значение термического сопротивления стеновой конструкции должно соответствовать табличным параметрам, рассчитанным для климатических условий данного региона. Сама таблица заняла бы в статье немало места, поэтому лучше привести карту-схему РФ, на которой отмечены требуемые значения термического сопротивления для стен, перекрытий и кровельных покрытий. Нас в данном случае интересует первое значение, для стен – оно показано фиолетовыми цифрами.

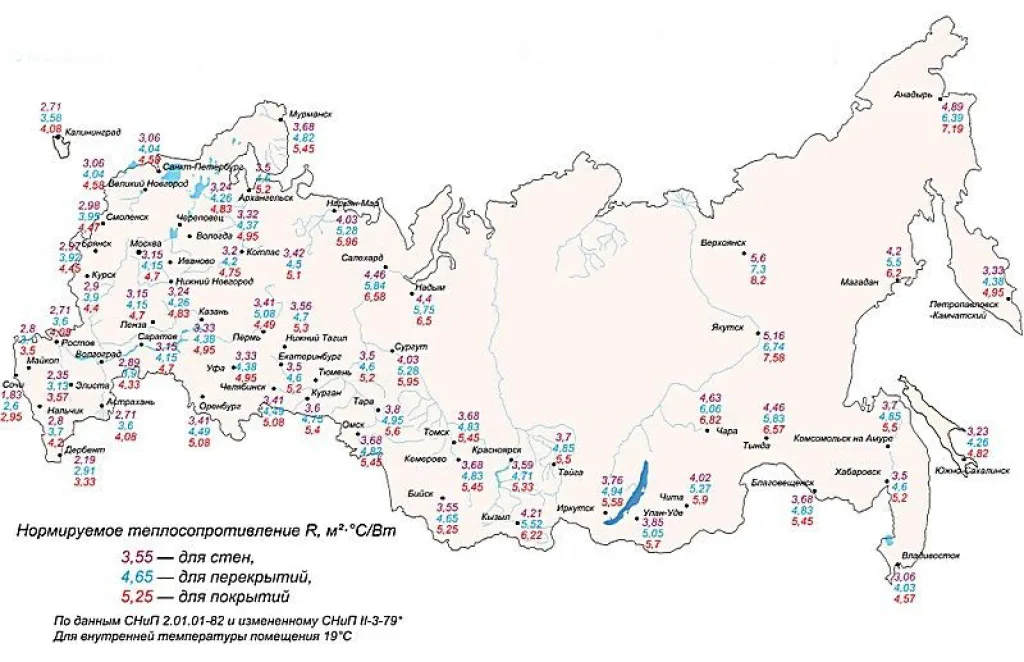

Карта-схема нормируемых значений термического сопротивления для строительных конструкций жилых домов

Карта-схема нормируемых значений термического сопротивления для строительных конструкций жилых домов

Значение термического сопротивления R (м²×°С/Вт) стеновой конструкции, имеющий, допустим, n слоев рассчитывается по формуле:

R = R1 + R2 + Rn

При этом рассчитать значение Rn для любого из слоев можно следующим отношением:

Rn = hn / λn

hn – толщина конкретного слоя

λn – коэффициент теплопроводности материала, из готового выполнен слой.

Значение коэффициента – табличная величина, которую несложно найти в интернете.

Рассчитав сопротивление каждого слоя, можно вычислить и перепад температуры на его внешней и внутренней поверхности, а это позволит оценить расположение точки росы.

Однако, подобные точные расчеты обычно проводятся специалистами, формулы – достаточно сложны и громоздки, и не каждому это окажется под силу. Такая задача сейчас перед нами и не стоит. Но чтобы аргументировать тезис о нежелательности утепления изнутри, давайте для примера посмотрим, как будет «вести себя» кирпичная стена в 1,5 кирпича (толщиной 380 мм) при различных вариациях расположения термоизоляции.

На всех схемах показаны две линии. Черная- это график изменения температуры в толще стеновой конструкции. Синяя – это температурный график токи росы. Соответственно, точка их пересечения или совпадения – это то самое место, где будет обильно образовываться конденсат. Все расчеты проведены из зимних условий – температура внутри квартиры + 20°С, наружи – мороз -20°С. Для оценки возьмём значение R = 3.24 м²×°С/Вт, что соответствует, например, региону Среднего Поволжья, для которого такие температуры являются среднестатистической нормой.

При расчетах учитывается, что определенным термическим сопротивлением обладают воздух в помещении (в среднем – 0,13 м²×°С/Вт) и снаружи (0,04 м²×°С/Вт).

А. «Голая» снаружи и изнутри кирпичная стена

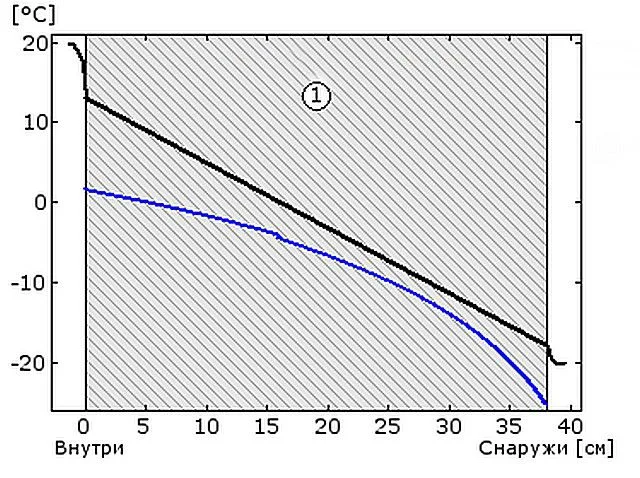

голая стена

голая стена

1 – кирпичная стена, h = 0.38 м

Графики не пересекаются – конденсат образовываться не будет. Но утеплительные качества такой стены никак не отвечают требованиям – отопительные приборы будут тратить массу энергии на прогрев стены, в конечном итоге – тепло улетучивается наружу. Смотрим таблицу:

Материал слоев стеновой конструкцииТолщина, [см]Термическое сопротивление, [м² °С / Вт]Т внутри, [°C]Т снаружи, [° C]
Итого380.75
Внутри помещения0.132013.03
Кирпичная кладка380.5813.03-17.85
Улица0.04-17.85-20

Полученное суммарное значение R= 0,75 даже близко не лежит к искомому 3.24.

Б. Оштукатуренная снаружи стена

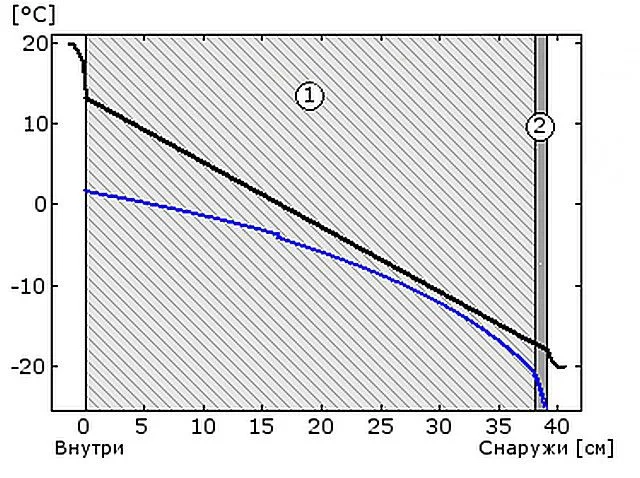

слой штукатурки снаружи

слой штукатурки снаружи

Слой штукатурки (2) средней толщиной порядка 10 мм практически не вносит никаких изменений. Правда, графики температуры и точки росы начали сближаться.

Материал слоев стеновой конструкцииТолщина, [см]Термическое сопротивление, [м² °С / Вт]Т внутри, [°C]Т снаружи, [° C]
Итого390.76
Внутри помещения0.132013.12
Кирпичная кладка380.5813.12-17.35
Цементная штукатурка10.01-17.35-17.88
Улица0.04-17.88-20

В. Снаружи размещен слой термоизоляции

Что будет, если эту стену утеплить 10-сантиметровым слоем минеральной ваты снаружи.

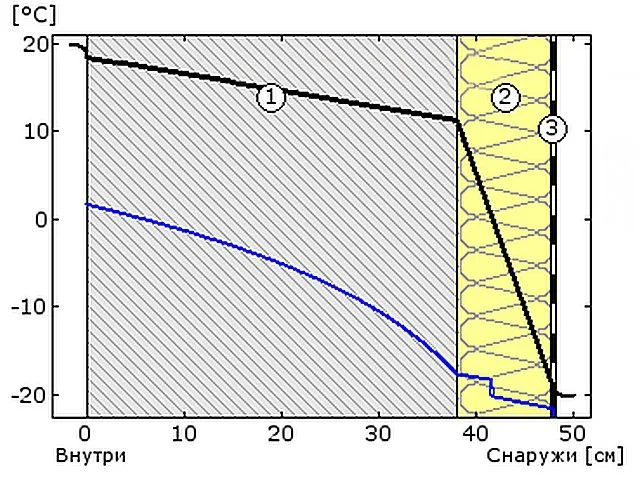

Слой минеральной ваты снаружи

Слой минеральной ваты снаружи

2 слой базальтовой минваты толщиной 100 мм.

3 – ветрозащитная диффузная мембрана, обеспечивающая свободный выход пара наружу.

Графики находятся на безопасном расстоянии друг от друга, то есть образование конденсата в толще стены полностью исключается. Скорее всего, он будет образовываться на внешней стороне утеплителя, но если там организован вентилируемый фасад, то влага будет просто свободно испаряться в атмосферу.

Посмотрим на теплотехнические показатели:

Материал слоев стеновой конструкцииТолщина, [см]термическое сопротивление, [м² °С / Вт]Т внутри, [°C]Т снаружи, [° C]
Итого48.13.25
Внутри помещения0.132018.4
Кирпичная кладка380.5818.411.31
Минеральная вата102.511.31-19.48
Ветрозащита sd=0.10.10-19.48-19.51
Улица0.04-19.51-20

Даже при достаточно низкой температуре стена не промерзает – на ее внешней поверхности + 11 градусов. Суммарное сопротивление теплопередаче R = 3,25 вполне соответствует нужному значению.

Г. То же, но с гипсокартонной отделкой внутри

Понятно, что кирпичную стену внутри помещений отделывают. Что будет, если дополнить ее слоем гипсокартона, смонтированного на клей.

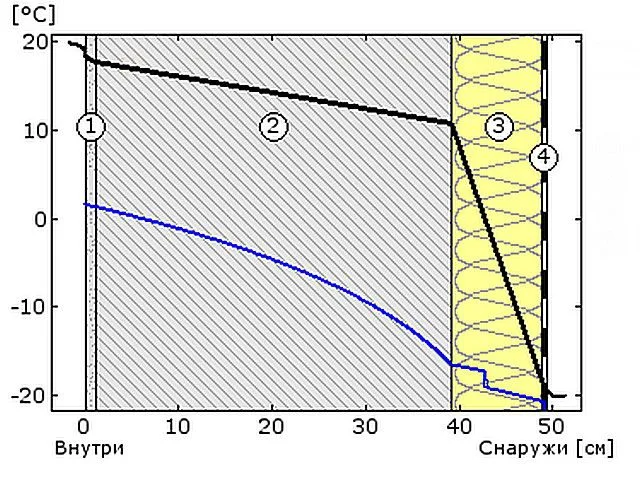

Утепление снаружи и гипсокартон внутри - оптимальный вариант по всем показателям

Утепление снаружи и гипсокартон внутри — оптимальный вариант по всем показателям

1 гипсокартон толщиной 12 мм.

2 – кирпичная стена.

3 – минеральная вата

4 – ветрозащитная мембрана.

Очевидно, что теплотехнические характеристики такой конструкции особо не изменились – паропроницаемость осталась на прежнем уровне, вероятности образования конденсата практически нет.

Материал слоев стеновой конструкцииТолщина, [см]Термическое сопротивление, [м² °С / Вт]Т внутри, [°C]Т снаружи, [° C]
Итого49.33.31
Внутри помещения0.132321.62
Гипсокартон1.20.0621.6221.02
Кирпичная кладка380.5821.0214.92
Минеральная вата102.514.92-11.56
Ветрозащита sd=0.10.10-11.56-11.58
Улица0.04-11.58-12

Пример показан больше для наглядности того, что гипсокартон и сам по себе является термоизолятором. Даже тонкий слой 1,2 мм повышает суммарное значение R = 3,31 – это уже вполне приличный резерв для данной местности. Наверное, это оптимальный вариант, который и следует реализовать при возможности.

Д. Утеплитель внутри

А вот теперь переходит к сути нашего вопроса – попробуем «переместить» тот же слой минеральной ваты внутрь помещения и прикрыть его слоем гипсокартона. Какую картину мы получаем:

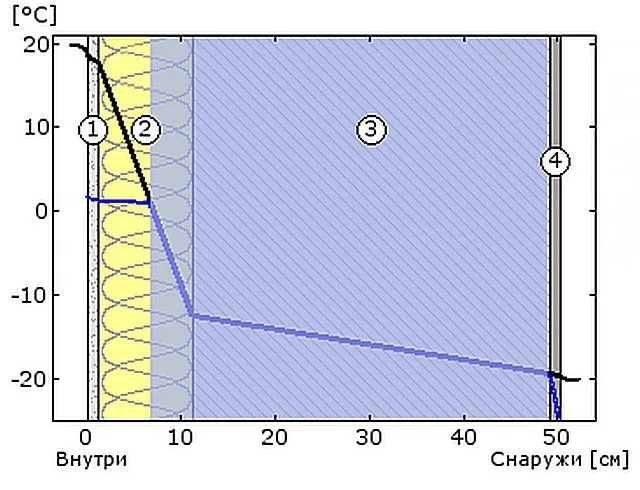

Удручающая картина - стена и утеплитель напитываются влагой

Удручающая картина — стена и утеплитель напитываются влагой

1 – гипсокартон 12 мм.

2 минеральная вата 100 мм.

3 – кирпичная стена.

4 – слой штукатурки (как мы видели, он особого влияния не оказывает)

А картина – безрадостная. Начиная примерно с центра утеплительного слоя и до самого внешнего края стены выделена синяя область: на всем это участке будет происходить образование конденсата – температурные графики совпадают. Таким образом, пары, проникающие из помещений, будут переходить в жидкое состояние уже в утеплителе и на его границе со стеной. Минеральная вата будет пересыщаться влагой, терять свои утеплительные качества, а повышенная влажность стены вызовет целый букет негативных последствий, о чем уже рассказывалось.

Материал слоев стеновой конструкцииТолщина, [см]термическое сопротивление, [м² °С / Вт]Т внутри, [°C]Т снаружи, [° C]
Итого50.23.32
Внутри помещения0.132018.43
Гипсокартон1.20.0618.4317.74
Минеральная вата102.517.74-12.44
Кирпичная кладка380.58-12.44-19.4
Цементная штукатурка10.01-19.4-19.52
Улица0.04-19.52-20

При неплохих, казалось бы, суммарных теплотехнических характеристиках, такое утепление намного хуже, и даже представляет опасность для здания. Посмотрите на график температуры – по все толще стены сохраняется отрицательное значение, то есть стена промерзает практически насквозь. Учитывая, что при зимних колебаниях температур (при оттепелях) высока вероятность образования конденсата в толще стеновой конструкции, при резком похолодании и замерзании воды ограждение будет испытывать значительные внутренние нагрузки – а это путь к появлению трещин, эрозии и т.п.

Е. Утепление и снаружи, и внутри

Чтобы внести полную ясность в вопрос, рассмотрим еще одну ситуацию. Допустим, снаружи дом уже имеет утепление, но хозяевам оно кажется недостаточным, и они принимают на свой страх и риск дополнить его внутренней термоизоляцией.

Для наглядности, оставим ту же толщину минваты и снаружи, и внутри.

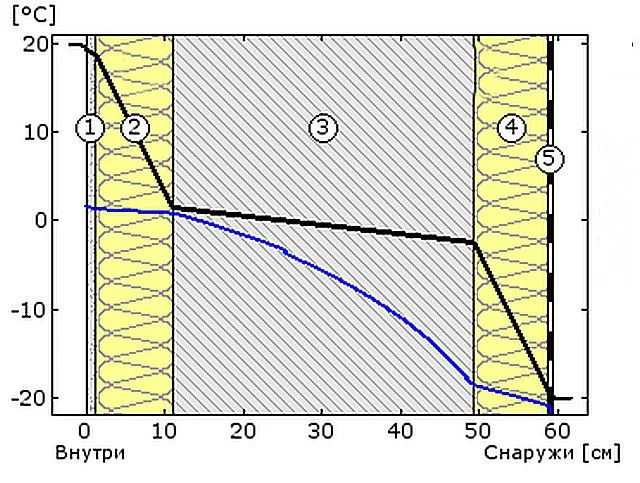

Утепление и снаружи, и изнутри - совершенное излишество

Утепление и снаружи, и изнутри — совершенное излишество

1 – гипсокартон.

2 – минеральная вата 100 мм.

3 — стена

4 – минеральная вата 100 мм.

5 – ветрозащита.

Картина ясная – на границе внутреннего утепления и стены создается весьма уязвимый участок, где графики очень опасно сближаются, и при большом уровне влажности образование конденсата здесь становится весьма вероятным.

Материал слоев стеновой конструкцииТолщина, [см]термическое сопротивление, [м² °С / Вт]Т внутри, [°C]Т снаружи, [° C]
Итого59.35.81
Внутри помещения0.132019.1
Гипсокартон1.20.0619.118.71
Минеральная вата102.518.711.48
Кирпичная кладка380.581.48-2.48
Минеральная вата102.5-2.48-19.71
Ветрозащита sd=0.10.10-19.71-19.72
Улица0.04-19.72-20

А для чего такой риск? Суммарное  сопротивление теплопередаче R= 5,81, а такие значения с небольшим запасом будут востребованы только лишь в самом холодном регионе России – Якутии. Поучается неразумное расходование материалов, утолщение стеновой конструкции, потеря площади – из-за совершенно ненужных показателей.

Попробуем уменьшить слой минеральной ваты внутри, чтобы проследить динамику изменений температурных графиков.

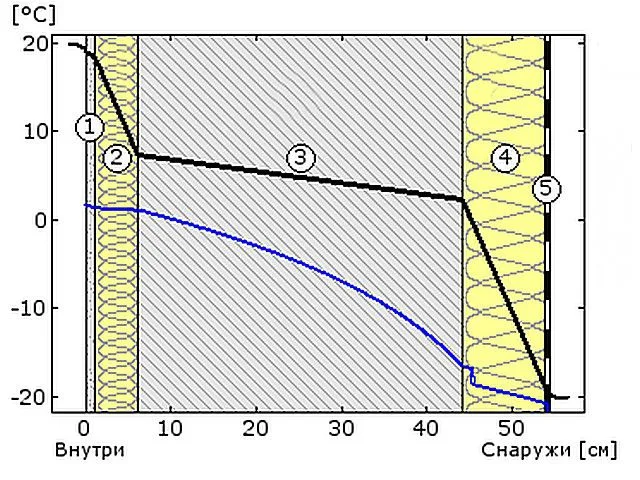

Слой внутреннего утепления должен быть разумным

Слой внутреннего утепления должен быть разумным

Все то же самое, но внутреннее утепление – 50 мм.

Очевидно, что без какой бы то ни было существенной потери утеплительных качеств, вероятность образования конденсата резко снижается.

Материал слоев стеновой конструкцииТолщина, [см]Термическое сопротивление, [м² °С / Вт]Т внутри, [°C]Т снаружи, [° C]
Итого54.34.56
Внутри помещения0.132018.86
Гипсокартон1.20.0618.8618.36
Минеральная вата51.2518.367.38
Кирпичная кладка380.587.382.32
Минеральная вата102.52.32-19.63
Ветрозащита sd=0.10.10-19.63-19.65
Улица0.04-19.65-20

При этом термическое сопротивление остаётся на очень высоком уровне – R= 4,56, что больше чем достаточно для любой точки европейской части страны.

О чем это говорит? Даже если, по мнению хозяев жилья, есть необходимость дополнить внешнее утепление внутренним, не стоит гнаться за излишней толщиной термоизоляционного слоя – чем она больше, тем выше вероятность попадания точки росы на внутреннюю поверхность стены или в слой утеплителя. Чрезмерное утепление не только абсолютно бессмысленно, но и повышает шансы получить «все прелести» от отсыревших стен.

Необходимо провести расчеты, чтобы определиться с требуемой толщиной внутреннего утепления. Вполне возможно, что они покажут – дополнительной термоизоляции просто не требуется. И тогда причины недостаточно комфортных условий нужно будет искать в другом месте:

  • Не исключено, что есть недостатки в системе отопления – не хватает общей тепловой мощности.
  • Другой вариант – неудовлетворительное состояние окон и верей, через которые постоянно сквозит холодный воздух.
  • Может причина крыться и в неграмотно продуманной вентиляции – вместе с воздухообменом уходит большое количество тепла.
  • Следует обратить внимание на термоизоляцию полов и потолков – это тоже «излюбленные» пути тепловых потерь здания.

Как рассчитать потребную толщину минваты для внутреннего утепления?

Формула расчета уже была приведена выше. Необходимо вычислить термическое сопротивление для каждого слоя стеновой конструкции, вычесть из нормируемого значения (карта-схема), а недостаток и должен восполнить утеплитель. Зная его коэффициент теплопроводности, несложно определить и требуемую толщину.

Для облегчения работы читателям предлагается воспользоваться встроенным калькулятором. Он запрограммирован на расчеты в точном соответствии с заявленной в заголовке статьи темой – минеральная базальтовая вата изнутри, и затем гипсокартонная обшивка в один или два слоя. Необходимо будет указать материал и толщину стены, а также, при их наличии - тип и толщину внешнего утепления и дополнительных слоев (например, отделки). Следует иметь в виду, что, расчет должны приниматься только те слои стеновой конструкции, которые расположены до воздушной прослойки вентилируемого фасада. Например, если здание облицовано сайдингом или декоративными панелями с оставлением вентиляционного зазора между ними и стеной (утеплителем), то никакого ощутимого влияния на теплопроводность всего ограждения такая отделка не окажет.

Калькулятор  расчета толщины минваты для утепления стены изнутри


Введите или укажите запрашиваемые параметры и нажмите кнопку "РАССЧИТАТЬ"
Определите по карте-схеме и укажите значение требуемого сопротивления теплопередаче для стен
Планируемое количество слоев гипсокартона

Укажите параметры утепляемой стены
толщина стены, мм
Материал стены

Внешнее утепление стены.
При остутсвии утепления - переходите к следующему блоку
Укажите материал
Толщина слоя утепления, мм

Параметры дополнительного слоя (внешняя или внутренняя отделка стены).

При отсутствии дополнительных слоев сразу переходите к кнопке "РАССЧИТАТЬ"
Укажите материал дополнительного слоя
Толщина слоя, мм

Обратите внимание, что в итоге расчетов может получиться значение отрицательное, со знаком «минус». Это означает лишь то, что никакого внутреннего утепления для стены не требуется. Причину недостаточности температуры в помещениях следует искать в другой области – об этом уже говорилось выше. Какую бы толщину внутреннего утеплительного слоя в этом случае ни предусматривать – ни на один градус температура воздуха в помещении не поднимется. А вот неприятностей такие непродуманные действия способны принести немало – микроклимат в квартире может заметно ухудшиться.

Как свести к минимуму негативные качества внутреннего утепления?

Наверное, после прочтения предыдущих разделов всем уже стало понятно, что оптимальное расположение термоизоляционного слоя – на внешней стороне стены. А что делать, если по итогам проведенных расчетов утепление все же требуется, а снаружи его выполнить невозможно? Как свести к минимуму возможные негативные последствия утепления стены изнутри?

1. Прежде всего, необходимо перекрыть водяным парам возможность проникновения из помещений  в слой внутреннего утепления и далее – в стеновую конструкцию. Принцип прост – не станет активного притока газообразной влаги – не из чего будет образовываться конденсату.

Для этого в обязательном порядке утеплительный слой с внешней стороны закрывают слоем пароизоляции. В принципе, для этих целей можно использовать обычную полиэтиленовую пленку, но все же лучше приобрести специальную пароизоляционную мембрану. Еще эффективней будет работать этот слой пароизоляции, если он имеет одностороннее фольгированное покрытие или так называемые рефлексный отражающий слой (такие рулонные материалы выпускаются и продаются специально для помещений с повышенной влажностью, например, для бань).

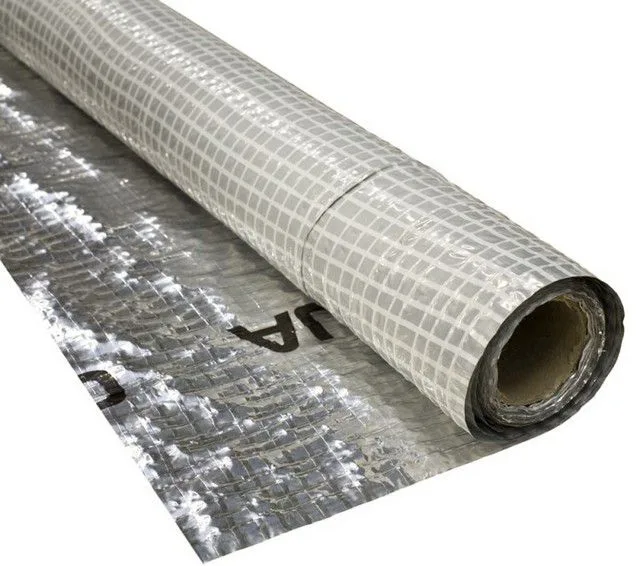

Пароизоляционная мембрана с  отражающим слоем

Пароизоляционная мембрана с отражающим слоем

Очень важно добиться максимальной герметизации этого слоя. Полотна укладываются внахлест с обязательным приклеиванием стыков водостойким скотчем (при использовании фольгированных мембран, соответственно, применяется фольгированный скотч).

При монтаже пароизоляции обращают особое внимание на возможные пути проникновения влажного воздуха – это линии прилегания к потолку и полу, к соседним стенам, к оконным и дверным проемам. Эти «мостики» устраняются тем, что и утепление, и пароизоляцию следует по возможности проводить хотя бы с небольшим заходом на соседствующую конструкцию – эти места потом можно будет скрыть декоративной отделкой. Если это невозможно, то края пароизоляционной пенки должны быть заведены соседние стены, потолок и пол и плотно приклеены без оставления щелей.

2. В случае внутреннего утепления стен все же лучше обратить внимание на термоизоляционные материалы, имеющие паропропускающую способность ниже, чем у стеновой конструкции. Для этих целей оптимальным будет использование напыляемого пенополиуретана или экструзионного пенополистирола, выполненного в виде специальных плит с ламелями для наиболее плотной укладки.

3. Любой утеплитель, в том числе и блоки базальтовой ваты, необходимо прижать к стене с максимальной плотностью, так, чтобы не оставалось даже малейшего зазора. Оптимальное решение – проводить монтаж не «на сухую», с укладкой между направляющими каркаса, а с использованием специального клея, предназначенного именно для термоизоляционных работ.

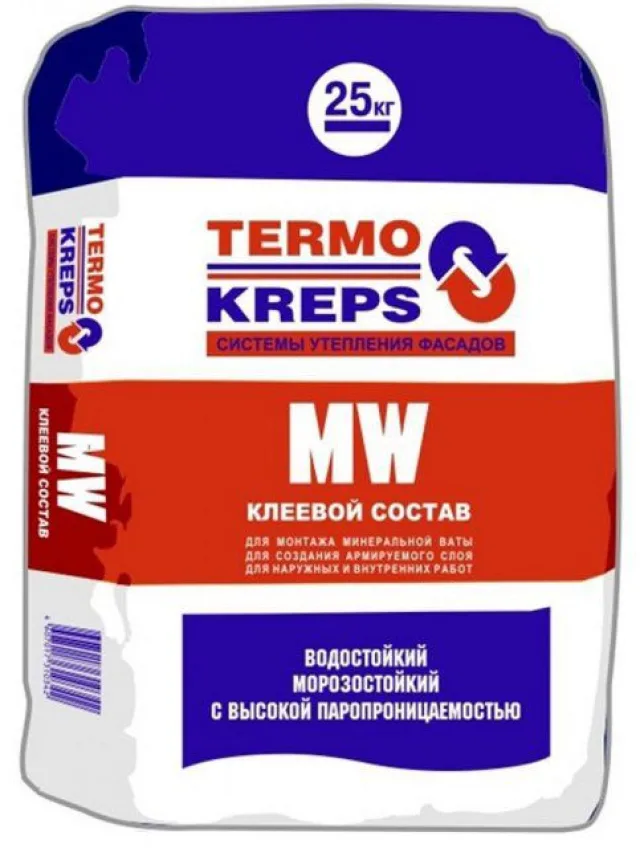

Один из видов клея для монтажа термоизоляции

Один из видов клея для монтажа термоизоляции

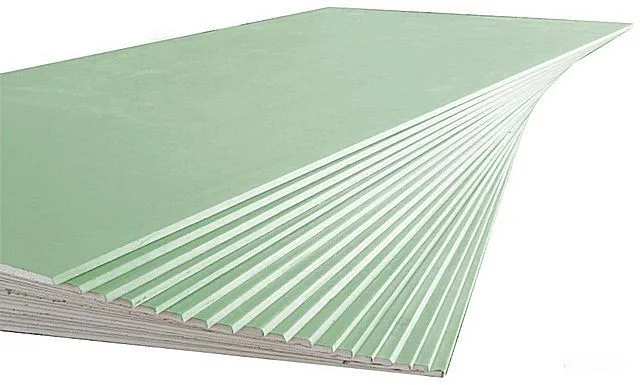

4. Для обшивки утепленных изнутри внешних стен необходимо использовать исключительно влагостойкий гипсокартон – ГКЛВ. Его легко распознать по зеленоватому оттенку поверхности листа.

Влагостойкий гипсокартон

Влагостойкий гипсокартон

5. И, наконец, для помещений, в которых применено внутреннее утепление стен, обязательно потребуется хорошая вентиляция, чтобы в них из-за отсутсвия естественного парообмена не создавалось эффекта «парилки».

окноНесколько советов по улучшению вентиляции в помещении

Повышенная влажность в комнате, особенно в зимний период, обычно выдает себя активным запотеванием стекол на окнах. Отчего могут запотевать пластиковые окна, и как можно бороться с этим явлением – в специальной публикации нашего портала.

Нужно отметить еще один момент. В жаркую летнюю погоду нередко внешние условия складываются так, что абсолютная влажность снаружи превышает аналогичную внутри помещений (особенно это свойственно тем комнатам, где работают кондиционеры).

Такой влажностной баланс может привести к эффекту обратной диффузии – давление насыщенных паров на улице достигает таких значений, что стены дома начинают пропускать водяной пар в обратном направлении. Надо ли, в таком случае, обеспечивать пароизоляцию утеплителя и по внешней стороне?

Специалисты на это счет единодушны – внешняя пароизоляция только повредит. Во-первых, обратная диффузия не настолько выражена и в абсолютном количественном выражении, и по времени. Во-вторых, это явление характерно для теплых летних температур, которые сами по себе способствуют быстрому испарению излишков влаги. Если фасаду предоставлена возможность «дышать», то нормальный баланс сам по себе восстановится, и влага не причинит вреда. А вот избыток паров внутри помещений, характерный для холодной погоды, может доставить куда больше неприятностей, и утеплитель от него обязательно следует отгородить пароизоляционной мембраной.

Видео: скрытые опасности  внутреннего утепления стен минватой

Особенности технологии утепления стен минватой изнутри

Итак, если все же обстоятельства принуждают смонтировать минераловатную термоизоляцию на внутренние стены с последующей обшивкой их гипсокартоном, то работы проводят в следующем порядке.

  • Термоизоляцией лучше заниматься в теплое время года, в установившуюся сухую погоду – влажностной баланс стены будет  оптимальным.
  • Стену очищают от всех старых декоративных покрытий – краски, обоев, декоративной штукатурки. Задача – добраться до слоя стенового материала или качественно выполненной штукатурки, стабильность которой не вызывает никаких опасений.

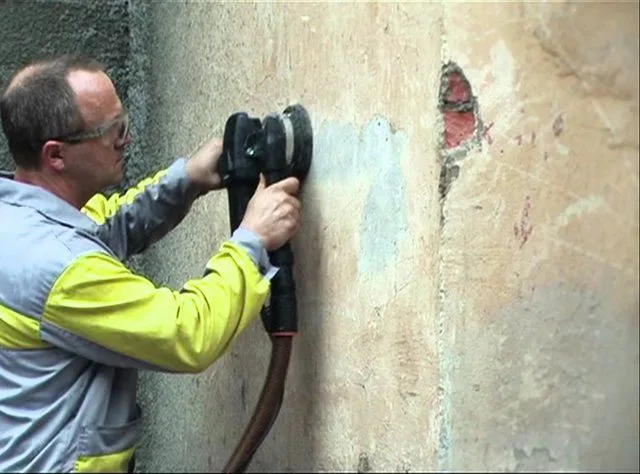

Механическая очистка стены от старых покрытий

Механическая очистка стены от старых покрытий

Методы очистки могут быть разными. Обои и декоративную штукатурку лучше для начала хорошенько размочить, после этого они должны достаточно легко сняться. Краску снимают вручную, с прогревом строительным феном, смыванием, механической очисткой с использованием электрических ручных машин.

  • После снятия декоративного слоя, не оштукатуренной стене проверяют качество покрытия. Необходимо его простучать – так могут выявиться незаметные глазу отслоившиеся участки, которые следует удалить. Все образовавшиеся или выявленные щели и трещины разделывают для дальнейшего заполнения ремонтным составом. Если есть торчащие выступы – их сбивают до общего уровня поверхности.
  • После очистки стены и удаления пыли и мелких частиц строительного мусора с  поверхности и из открывшихся изъянов,  необходимо провести ее «лечение», даже если явных признаков плесени не обнаружено. Для этого используют специальный грунт глубокого проникновения, в составе которого предусмотрены антисептические добавки.

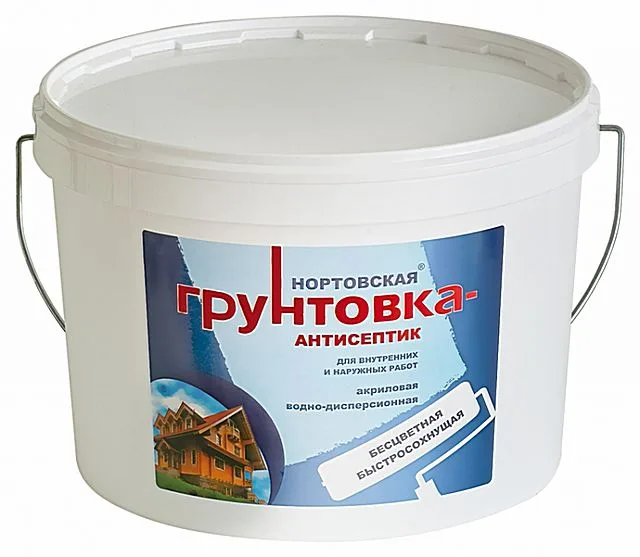

Грунтовочный состав с антисептическим действием

Грунтовочный состав с антисептическим действием

Грунтовку наносят валиком, а труднодоступные места – углы, трещины, щели, углубления тщательно обрабатывают кистью. Это необходимо для качественного выполнения ремонтных работ.

  • После того как грунт полностью впитался и высох, необходимо переходить к ремонту поверхности стены (если она того требует). Цель вовсе не в том, чтобы сделать стену абсолютно ровной, но недопустимо оставлять на ней глубоких изъянов – в этих местах обязательно будет скапливаться конденсат.

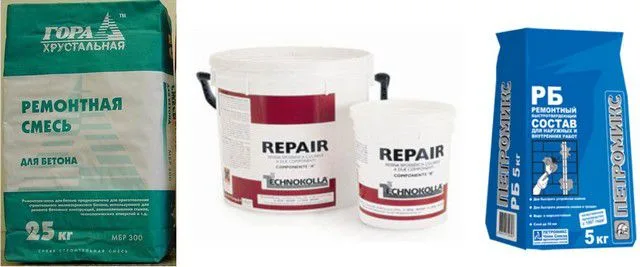

Для заполнения щелей и углублений можно применить обычный цементно-песчаный раствор, однако он будет долго сохнуть, и лучше приобрести специальные ремонтные составы-шпатлёвки, в виде сухих смесей, двухкомпонентных составов или уже готовые к применению.

Примеры ремонтных составов для стен

Примеры ремонтных составов для стен

После заполнения изъянов их сравнивают до общей поверхности и оставляют до полного высыхания (полимеризации) ремонтных «заплат».

  • Следующий этап – очередное грунтование всей поверхности антисептическим проникающим составом, который обеспечит, помимо «лечения», хорошую адгезию при наклеивании плит утеплителя. Лучше всего провести грунтование в два слоя.
  • Теперь можно переходить к разметке. На стене отбиваются вертикальные линии, по которым будут устанавливаться направляющие каркаса для гипсокартона. Расстояние между линиями должно быть 400 или 600 мм – это обеспечит крепление листов ГКЛ, имеющих ширину 1200 мм. Расположение линий планируют так, чтобы соседние листы гипсокартона стыковались именно по ним.
  • На полу, прилегающих стенах и на потолке отбиваются линии, по которым будет затем будет монтироватся каркас под гипсокартон. Соответствие линий на потолке и полу проверяют с помощью отвеса, а вертикальные линии на боковых стенках должны их соединить. Расстояние от стены до этих линий должно быть не меньше, чем рассчитанная толщина утепления.

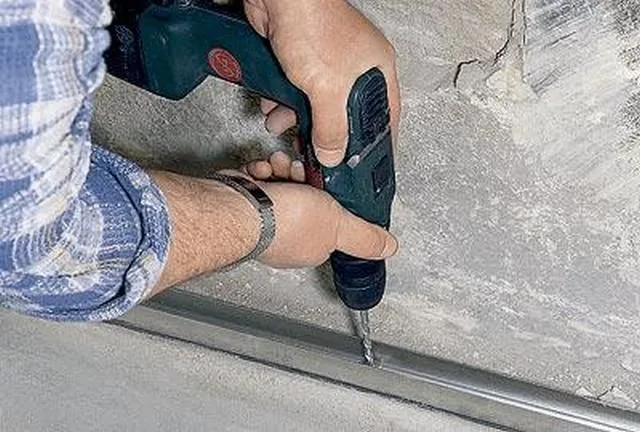

Крепление направляющего профиля к полу

Крепление направляющего профиля к полу

Можно сразу же по этим линиям смонтировать и направляющие профили ПН 28/27, в которые будут впоследствии устанавливаться вертикальные стойки.

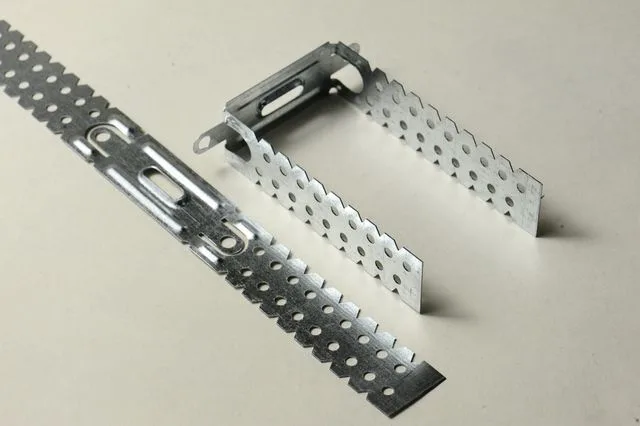

  • К стене крепятся прямые подвесы. Их располагают по оси отбитых вертикальных линий на расстоянии 400 ÷ 500 мм один от другого. Боковые перфорированные планки отгибаются перпендикулярно стене.
Прямой подвес

Прямой подвес

Рекомендуется под подвес установить подкладку из кусочка пластика или фанеры – это сгладит вибрационные и низкочастотные звуковые колебания от внешней стены, минимизирует мостики холода. Подвесы крепятся с помощью дюбелей.

  • Настала пора переходить к укладке плит базальтовой минеральной ваты. Как уже отмечалось. Оптимальное решение – монтаж их на специальный клей.

Состав разводится по прилагаемой к нему инструкции до нужной консистенции.

  • Каждая плита предварительно примеряется к конкретному участку своей установки, и в нужных местах в ней делаются надрезы, через которые пройдут отогнутые перпендикулярно перфорированные планки прямых подвесов.

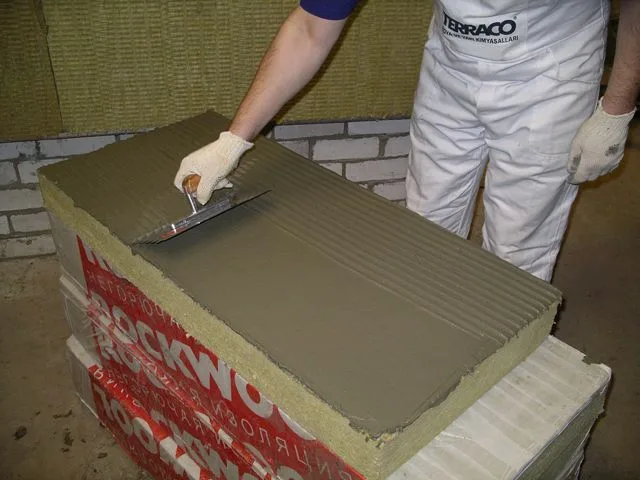

  • Клей можно наносить на плиты минеральной ваты по периметру с несколькими горками по центру, но так как у нас стена заранее подготовленная и выровненная, ту лучше прибегнуть к зубчатому шпателю. Высота гребней – 10 мм. Клей распределяется по плите в этом случае по всей его площади – от этого эксплуатационные качества утепления только выиграют.
Распределение клея по минераловатной плите с помощью зубчатого шпателя

Распределение клея по минераловатной плите с помощью зубчатого шпателя

  • После нанесения клеевого состава, плита «накалывается» на подвесы через прорезанные щели и плотно всей своей поверхностью прижимается к стене. Выступившие по бокам излишки клея сразу же убираются.

Таким же порядком проходит покрытие плитами минваты все утепляемой стены. Следует укладывать плиты без зазоров, максимально плотно одна к другой. При укладке рекомендуется следовать принципу «кирпичной кладки», то есть смещать вертикальные швы примерно на половину ширины или длины плиты.

После полного покрытия всей стены проверяют, не осталось ли щелей. При необходимости зазоры можно законопатить отрезанными клинышками минеральной ваты.

  • Нужно ли крепить дополнительно плиты с помощью дюбелей-«грибков»? В рассматриваемом варианте это совсем не обязательно, так как минвата будет плотно прижиматься к стене вертикальными направляющими каркаса, особенно, если выбрать шаг их установки в 400 мм.
  • Переходят к монтажу каркаса. Отрезанные в нужный размер вертикальные стойки концами укладываются в управляющие профили, а затем с помощью саморезов крепятся к ним и к выступающим через минвату перфорированным планкам прямых подвесов. После фиксации стоек планки отгибаются в стороны и вдавливаются в минвату.

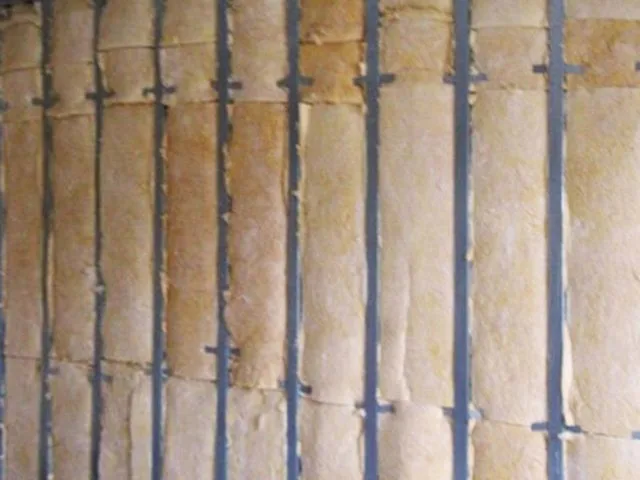

Стена полностью закрыта минеральной ватой

Стена полностью закрыта минеральной ватой

  • Очень часто практикуют другой подход – вначале полностью монтируют конструкцию каркаса, а затем между вертикальными стойками укладывают минеральную вату. Но в при таком способе утепления очень непросто избежать образования мостиков холода.

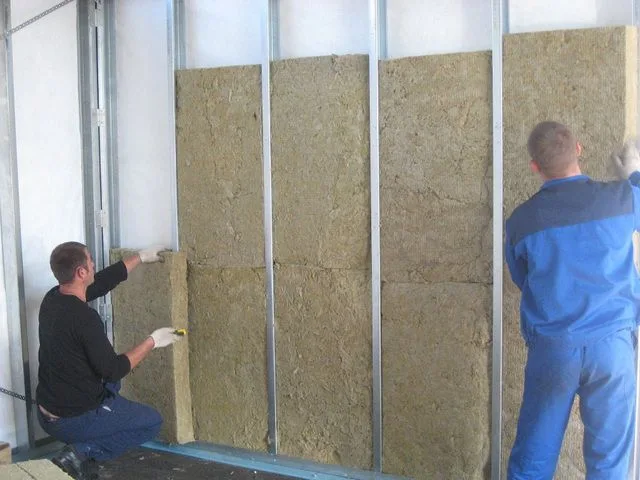

"Сухая" укладка плит минеральной ваты между стойками каркаса

«Сухая» укладка плит минеральной ваты между стойками каркаса

Кроме того, при установке плит минваты на клей эффективность утепления намного выше, а между слоем утеплителя и стеной не остается просвета, где может собираться конденсат. А вот «сухая» укладка больше подойдет или для деревянных стен, или при создании перегородок, где минвата играет, скорее, не утеплительную, а звукоизоляционную роль.

  • Следующий важнейший этап – создание пароизоляционного барьера. Мембрана крепится к управляющим каркаса -для этого можно использовать двусторонний скотч, а если каркас деревянный – скобы степлера. Полотна должны перекрывать друг друга как минимум на 150 ÷ 200 мм (на многих пленках такого типа нанесены специальные контрольные линии).

По линиям нахлеста наклеивается водостойкий строительный скотч, который должен надежно герметизировать это соединение. При использовании мембран с отражающим слоем, его направляют в сторону помещения, а нахлесты лучше проклеить фольгированным скотчем.

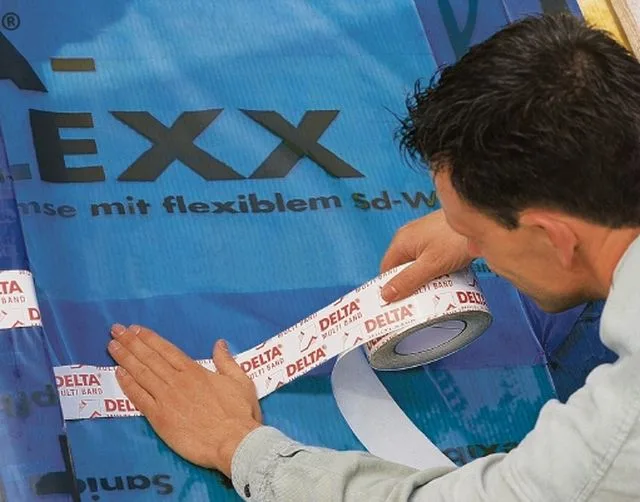

Проклеивание мест нахлеста полотен пароизоляции

Проклеивание мест нахлеста полотен пароизоляции

  • Очень важно герметизировать пароизоляцию в местах перехода на поверхности пола и потолка, соседних стен, дверных и оконных откосов. Свободные, «полощущиеся» края мембраны- недопустимы. Она должна быть заведена на прилегающую плоскость и там надежно приклеена к поверхности без оставления зазоров.

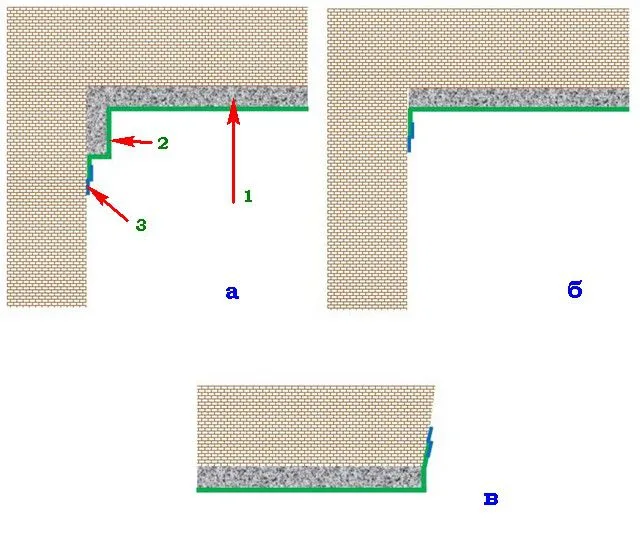

На рисунке показано несколько вариантов герметизации краев пароизоляционной мембраны.

Герметизация краев пароизоляционной мембраны

Герметизация краев пароизоляционной мембраны

  • Под символом «а» - схема, при которой слой утеплителя (поз. 1) частично заходит на соседнюю поверхность. Это – самый оптимальный вариант, обеспечивающий надежность термоизоляции углов. Мембрана (поз. 2) повторяет конфигурацию утепления и затем крепится герметично к поверхности специальным скотчем (поз. 3).
  • Схема «б» - когда переход утеплителя на соседнюю плоскость невозможен – на нее заходит только мембрана, и ее край таким же образом крепится к поверхности.
  • На схеме «в» - заход мембраны на дверной или оконный откос. В идеале, откосы тоже нужно утеплить, а потом закрыть общей пароизоляцией.

После того как пароизоляционный слой установлен, можно переходить к монтажу гипсокартонного покрытия и далее – к последующей отделке.

kalkuljator-gipsokartona-1Монтаж гипсокартонной облицовки стены

Монтаж гипсокартонной поверхности после утепления стены и окончательной сборки каркаса ведется по общим технологическим правилам. Чтобы не повторяться, можно направить читателя к специальной статье портала, посвящённой именно вопросам работы с гипсокартонными стенами и перегородками.

Какие можно сделать выводы?

Прибегать к внутреннему утеплению стен рекомендуется лишь при полном отсутствии возможности смонтировать термоизоляцию на их внешней поверхности. При проведении работ требуется максимально придерживаться рассчитанных параметров утепления – излишество в этом вопросе принесет только вред. Главная особенность – создание максимально надежной пароизоляционной преграды. Но и при этом все равно закладывается определенный риск, что стены могут начать сыреть.

А «дешевизна вопроса» – очень сомнительна. Если учесть, сколько потребуется усилий на восстановление или полное обновление внутренней отделки помещений, то суммарные затраты тоже могут быть весьма внушительными.

Мы ответили на Ваш вопрос?

2

Cсылка на сообщество vk.com

Cсылка на сообщество ok.ru
