Еще сравнительно недавно, 15 ÷ 20 лет назад практически все население страны, имеющее центральное водоснабжение, повсеместно оплачивало услуги по подаче воды в соответствии с установленными нормами потребления на каждого проживающего в доме или квартире. В соответствующей пропорции велся расчет и за услуги водоотведения (канализации).

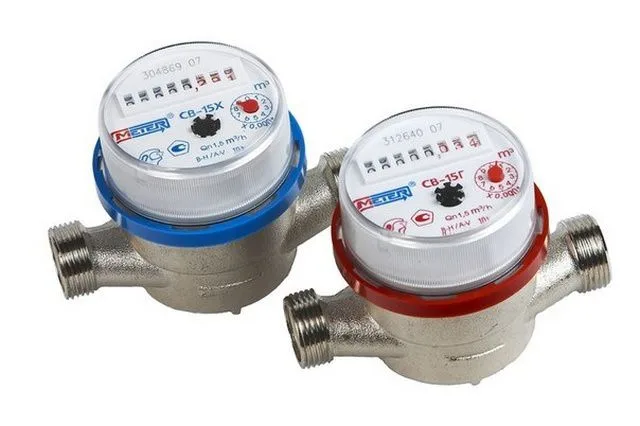

Монтаж счетчика воды своими руками

Монтаж счетчика воды своими руками

В настоящее время большинство владельцев жилья уже пользуются водомерами. Установка этих приборов учета обычно планируется еще на стадии строительства дома и подведения к нему инженерных коммуникаций. В домах старой постройки водомеры врезают в существующие разводки специалисты профильных фирм или мастера-сантехники, объявлений об услугах которых немало в любой газете. Достаточно несложно провести монтаж счетчика воды своими руками, если, конечно, у хозяина квартиры есть определенные навыки работ с сантехнической арматурой и оборудованием.

Настоящая публикация будет посвящена вопросам необходимости установки водяного счётчика, правилам его выбора, самостоятельного монтажа, а также тому, что будет необходимо сделать после установки прибора учета.

Нужны ли счетчики воды?

Несовершенство системы оплаты по количеству проживающих очевидно – эти нормы, существующие во многих регионах, кстати, и поныне, безусловно, всегда рассчитаны с учётом интересов водоснабжающей организации, которая при любых обстоятельствах должна остаться в прибыли.

В расчет в этом случае абсолютно не принимается возможное отсутствие одного или нескольких членов семьи. Даже если в квартире длительное время вообще никто не находился (например, летнее проживание за городом или семейная поездка в отпуск), на регулярность прихода счетов на оплату это никак не влияет.

Установка водомеров дает реальную экономию средств

Установка водомеров дает реальную экономию средств

Не секрет, что, наверное, в любом многоквартирном доме есть представители категории так называемых злостных неплательщиков. И тот реальный расход воды, который остался неоплаченным, управляющие компании нередко раскидывают по счетам тех жильцов, которые еще не озаботились установкой приборов учета и платят за воду по приходящим к ним жировкам.

Но даже если отбросить в сторону все эти вполне вероятные моменты и обратиться к чисто статистическим данным, то все равно становится очевидной выгодность установки прибора учета. Подсчитано, что среднестатистический горожанин расходует за месяц до 4 кубометров холодной воды и до 3 – горячей. А по существующим нормам приходится платить практически вдвое больше – 11,7 кубометров!

Еще сложнее положение нередко у владельцев частных домов – с них снимаются дополнительная оплата, исходя из площади придомового земельного участка, наличия собственного автомобиля. Опять же, никогда при этом не принимается в расчет, используется ли участок, как приусадебное хозяйство, и часто ли осуществляется помывка машины.

Не платить лишнего, а отдавать свои деньги только за реальный расход холодной и горячей воды поможет установка индивидуальных приборов учета. Безусловно, это потребует определенных первичных затрат – на приобретение и монтаж оборудования. Однако, как показывает практика, в семье их 4 человек подобные расходы уже окупаются через полгода.

Еще один очень важный положительный момент установки таких приборов учета. В большинстве регионов нашей страны привыкли относиться к воде, как к какой-то данности, которая всегда была и, конечно же, никуда не денется. При этом мало кто задумывался о том, что водные запасы – отнюдь не беспредельны. А смонтированные водомеры заметно дисциплинируют потребителей, невольно заставляя их внимательнее относиться к разумному и экономному расходованию воды. Наверное, у такого хозяина квартиры уже никогда не будет подтекающего смесителя или крана, неисправного бачка в санузле.

Установленные счетчики заметно дисциплинируют потребителей, заставляют рачительно использовать воду

Установленные счетчики заметно дисциплинируют потребителей, заставляют рачительно использовать воду

Может быть, на уровне единичного потребителя это воспринимается, как какая-то мелочь, но уже в масштабах района, города и более крупных, подобные меры дают очень впечатляющий результат.

Как устроен водомер и как его правильно выбрать

Чтобы и грамотно провести монтаж счетчика воды своими руками, и правильно его эксплуатировать, наверное, необходимо иметь представление об его устройстве.

Большинство водомеров, применяемых в бытовых условиях, имеют единый тахометрический принцип работы. Поток воды, проходящий через прибор, вызывает вращение лопастного колеса (крыльчатки) или турбинки. Вращающий момент передается механическим или электромагнитным способом на счетное устройство. Каждый оборот соответствует определенному расходу воды.

Принцип один, но его техническая реализация может различаться.

  • В небольших водомерах, используемых в квартирах, обычно стоит крыльчатка. Количество и длина ее лопастей точно рассчитаны, и дают точный подсчет потребления проходящей через камеру прибора воды.

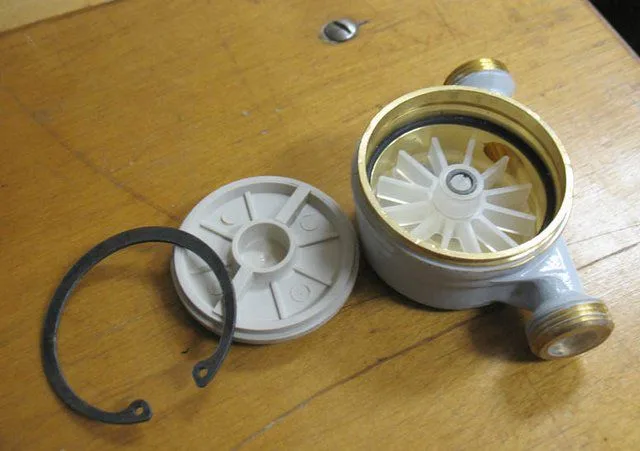

Крыльчатка в корпусе водомера

Крыльчатка в корпусе водомера

Как недостаток такой схемы можно отметить, что колесо с лопастями имеет определенную инертность и больше подвержено влиянию турбулентных потоков, создающихся при обильном прохождении воды, что влияет на точность подсчетов расхода. Впрочем, в масштабах потребления одной квартиры это не имеет практического значения, поэтому такие счетчики являются наиболее распространенными.

Если водомер ставится на более «серьезной» магистрали с большим напором воды, то, как правило, устанавливают приборы турбинного типа.

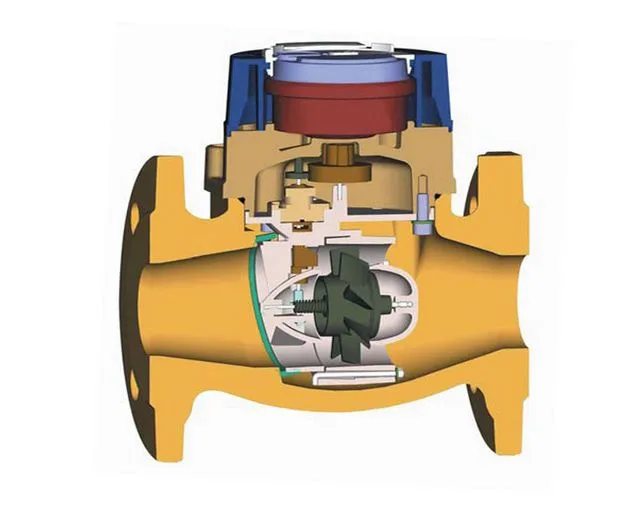

Схема устройства водомера с турбинкой

Схема устройства водомера с турбинкой

Они не имеют недостатков, свойственных крыльчатке, и уровень точности у них – значительно выше.

Существуют счетчики и комбинированного типа с системой клапанов, обеспечивающих прохождение воды при малом напоре через крыльчатку, а при его возрастании – через турбину. Однако, их применяют обычно лишь для общедомового учета, и на бытовом уровне сталкиваться с ними, скорее всего, не придется.

  • Водомеры могут быть одноструйными и многоструйными. Как, наверное, понятно уже из названия, в первых вода проходит через камеру общим потоком, что, в принципе, и способствует усилению эффекта турбулентности. Чтобы снизить это негативное явление, в особо точных счетчиках поток разделяют на несколько каналов.
  • По степени изолированности счетного механизма от воды приборы учёта подразделяют на «сухие» и «мокрые».

В водомерах, устроенных по «мокрому» принципу, счетное устройство имеет непосредственный контакт с водой. Передача вращающего момента от крыльчатки производится обычным механическим способом, через систему осей и зубчатых колес. Преимущества – нечувствительность к магнитному воздействию, низкая цена. Недостатки – малый эксплуатационный ресурс из-за постоянного взаимодействия механизма с водой, особая чувствительность к чистоте протекающей жидкости.

В «сухих» счетчиках механизм крыльчатки или турбинки отделен от счетного устройства герметичной перегородкой. Точная механика счётчика никогда, ни при каких обстоятельствах с водой не контактирует. Передача вращения осуществляется через магнитную пару – кольцевой магнит установлен сверху на корпусе крыльчатки, и такой же – в механизме счетного устройства, который также находится в герметичной цилиндрической колбе. Подобная схема резко увеличивает сроки эксплуатации прибора, который уже не столь требователен и к чистоте и температуре воды. Недостаток – уязвимость к внешнему воздействию магнитных (электромагнитных) полей, поэтому такие счетчики стали оснащать дополнительной защитной антимагнитной муфтой.

Такие приборы учета на настоящий момент являются наиболее распространенными в условиях квартир.

Так устроено большинство квартирных водомеров

Так устроено большинство квартирных водомеров

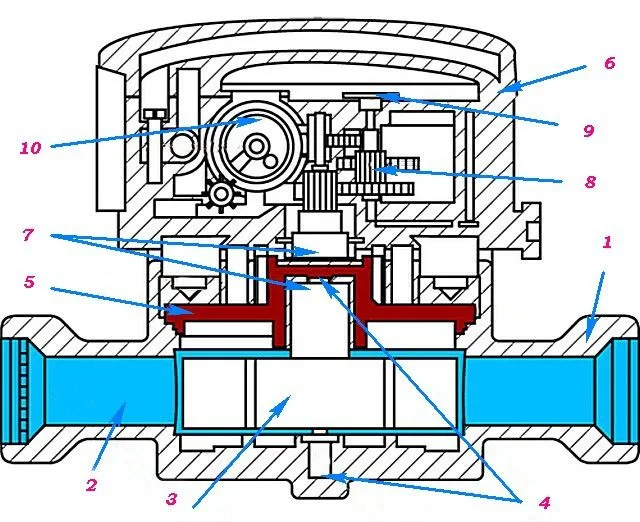

На схеме представлено базовое устройство типичного современного квартирного водомера:

Корпус нижней части счетчика (1) может быть изготовлен из немагнитящихся сплавов на основе алюминия, латуни, реже попадаются полимерные. В корпусе предусмотрены каналы для прохождения воды (2) с центральной камерой, в которой установлено лопастное колесо-крыльчатка (3). Ось крыльчатки у качественных водомеров снабжена часовыми камнями (4), что обеспечивает ее вращение с минимальным трением и дает высокую точность показаний.

«Водная» часть счетчика герметично закрыта полимерной перегородкой (5), которая фиксируется или специальной гайкой, или стопорным кольцом. У счетчиков с антимагнитной защитой в этом же месте по центру расположена специальная защитная муфта, предохраняющая от воздействия внешнего магнитного поля.

Сверху на корпус надевается герметичный счетный механизм (6), который чаще всего изготовлен из прозрачного пластика. Он крепится к корпусу специальным кольцом, что позволяет проворачивать его вокруг оси, чтобы можно было установить шкалу в положение, максимально удобное для считывания показаний. Это фиксирующее кольцо в обязательном порядке должно меть заводскую пломбу.

Передача вращательного момента осуществляется парой кольцевых магнитов (7). Один из них расположен на крыльчатке, не верхнем ее срезе, а второй установлен соосно первому на главном валу счетного механизма. Таким образом, вращение крыльчатки «копируется» точной механикой прибора.

Вращение главного вала через систему зубчатых колес (8) определенным образом масштабируется и передается на стрелочный индикатор расхода (9) и на цифровую шкалу с роликами (10), отсчитывающими потребление воды, обычно с точность до третьего десятичного знака (от 1 литра). Таким образом, на большинстве счетчиков имеются три цифры красного цвета, показывающие доли кубического метра, и пять цифр черных, позволяющий подсчитывать от 0 до 99 999 м³ потребленной воды.

Видео: как устроен обычный счетчик воды

Многие современные водомеры оснащены, помимо этого, специальным герконовым датчиком, который преобразует определённое количество оборотов в электронный импульс.

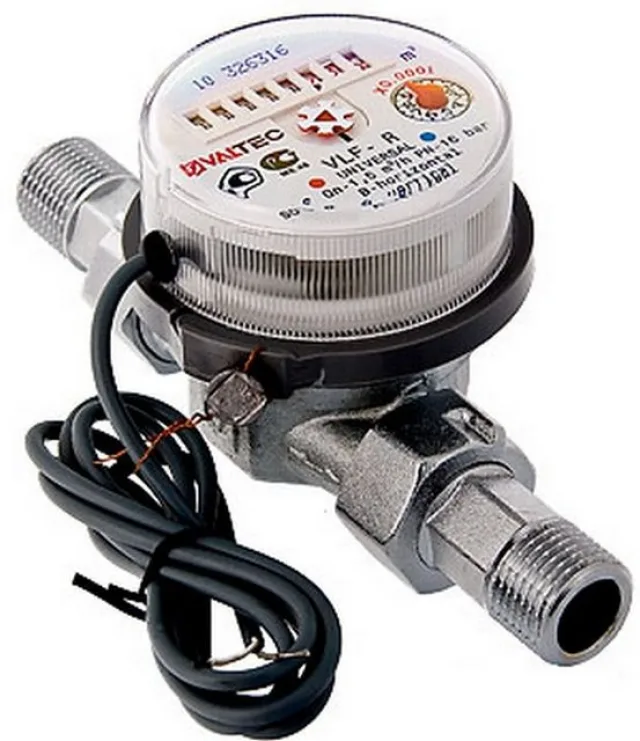

Водомер с функцией импульсного считывания показаний

Водомер с функцией импульсного считывания показаний

В этом случае прибор учета соединен сигнальным кабелем со специальной индикаторной панелью, которая может располагаться поблизости или даже бывает вынесенной в подъезд. Такая панель может иметь функции программирования, и показывать не только расход, но и его денежный эквивалент в соответствии с действующими тарифами.

Счетчики горячей воды в целом полностью повторяют описанную конструкцию, но исполнены из термостойких материалов, обеспечивающих точность показаний при нагреве до высоких (до 90 °) температур. Кроме того, некоторые современные водомеры с импульсным выходом помогают решить еще одну проблему экономии средств – они могут отслеживать температуру воды.

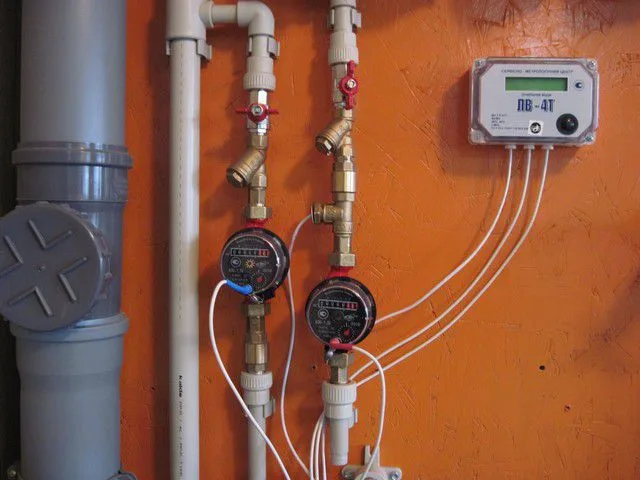

Счетчики подключены к индикаторной панели. Термодатчик, помимо этого, снимает показания температуры горячей  воды

Счетчики подключены к индикаторной панели. Термодатчик, помимо этого, снимает показания температуры горячей воды

Для этих целей в трубу около входа в счетчик (иногда – в сам корпус водомера) устанавливается термодатчик, также связанный с электронным блоком индикации. Если температура воды падает ниже установленных норм, то ее расход будет учитываться в отдельном окне. При нормализации температуры учет ведется обычным образом. При оплате за потребленную горячую воду выводится средний показатель. Может применяться и двухтарифная схема начисления оплаты например, при температуре воды выше 50° (оптимальной) коэффициент для подсчёта принимается за «1», если же температура падает ниже этой договорной отметки, в диапазоне 45 ÷ 50°, то при вычислении суммы к оплате применяют понижающий коэффициент «0,7».

Как подойти к проблеме необходимого водомера?

  • Прежде всего, следует узнать в управляющей компании, ведающей водоснабжением оп месту проживания хозяина жилья, какие приборы разрешены к установке действующими в регионе правилами. Возможно, в городе уже внедрена система электронного учета и многотарифная сетка оплаты, и коммунальщики потребуют обязательной установки счетчика с импульсной передачей сигналов. Скорее всего, клиенту будет предложено приобрести водомер именно у них с предоставлением платной услуги по его монтажу. Если нет, то в «водоканале» должны дать информацию о торговых или сервисных организациях, имеющих право реализации подобных приборов учета.
  • При самостоятельном приобретении водомера ни в коем случае нельзя его приобретать с рук или в торговых точках, не заслуживающих полного доверия, даже если цена кажется очень привлекательной. Во-первых, нет гарантии, что прибор не является подделкой или «отреставрированным» б/у-счетчиком, и сколько он прослужит – не знает никто. Во-вторых, можно нарваться на неприятность, когда посте проведенного монтажа управляющая организация откажется поставить этот водомер на учет, и придется покупать другой.

На какие данные следует обратить особое внимание:

  • Как уже говорилось, счетчики бывают для холодной и горячей воды. Температурный диапазон обязательно указывается в паспорте изделия (например, от 5 до 40° С для холодной и от 40 до 90° С для горячей). Подобные символы могут быть нанесены на лицевой индикаторной панели прибора, кроме того, применяется и цветовая маркировка (синие и красные корпуса). Существуют и универсальные модели – у них обычно серая цветовая маркировка, а на панели указана возможность их применения и для горячего, и для холодного водоснабжения.

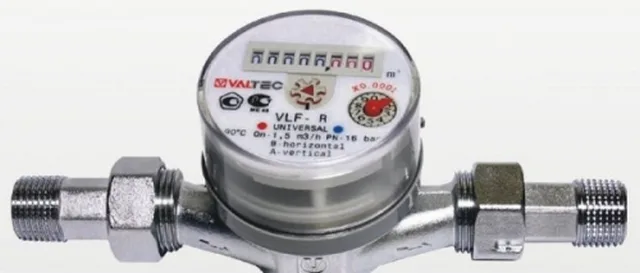

Универсальный счетчик подходит и для холодного, и для горячего водоснабжения

Универсальный счетчик подходит и для холодного, и для горячего водоснабжения

  • Следующий важный параметр — диаметр условного прохода (Ду). Од должен соответствовать реальной разводке труб в месте предполагаемой установки прибора. Обычно в квартирах применяются трубы с Ду 15 или 20 мм – это требуется уточнить заранее, перед походом в магазин.
  • Класс точности счетчика. Действующими правилами допускается применение приборов с классом точности «А» (±1%) или «В» (±2%). Обычно современные счетчики обеспечивают работу по метрологическому классу «В» при их горизонтальном расположении со шкалой, обращенной вверх, и по классу «А» - при любом другом размещении прибора (исключение – располагать водомер на горизонтальном участке с обращенным вниз счетным механизмом запрещено).
  • Стоит уточнить максимально допустимое давление воды в системе, так как некоторые приборы учета могут иметь определенные ограничения. Обычно для счетчиков Ду-15 предел составляет 1 МПа (10 бар), а для Ду-20 1,6 МПа (16 бар).
  • Важным показателем является максимальный (Qmax) и номинальный (Qn) расход воды. Для наиболее распространенных счетчиков Ду-15 эти величины обычно составляют Qmax – не более 3 м³/час, – около 1,5 м³/час. Подобного расхода должно с лихвой хватить для любой квартиры или дома. Превышение же этих величин приведет к очень быстрому выходу счетчика из строя.

Вся необходимая техническая информация всегда подробно указывается в паспорте изделия и очень часто наносится на лицевую панель счётного устройства, как показано на рисунке:

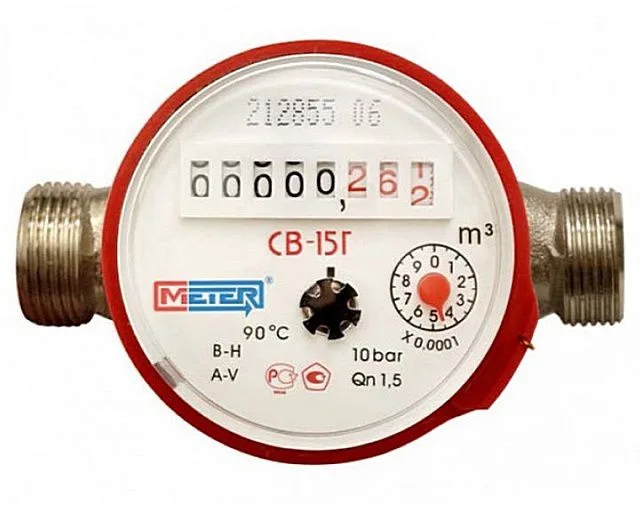

Основные характеристики счетчика обычно вынесены на его лицевую панель

Основные характеристики счетчика обычно вынесены на его лицевую панель

Все предельно понятно:

- СВ-15Г – счетчик водяной с ДУ -15 мм, для горячей воды с максимальной температурой 90° С. Об этом же говорит красный цвет соединительного кольца прибора.

- Символ «В-Н» означает, что прибор соответствует метрологическому классу «В» при горизонтальном (Н) расположении.

- Соответственно, обозначение «А-V» говорит о классе счетчика «А» при его вертикальной (V) установке.

- Максимально допустимое давление в водопроводной системе – 10 бар.

- Номинальный расход воды Qn – 1,5 м³/час.

- Красные пиктографические символы по центру снизу говорят о том, что данная модель прибора имеет государственную сертификацию.

  • Важные параметры – габариты водомера, от которых во многом зависит возможность его врезки в том или ином месте. Особое значение имеет так называемая монтажная длина счетчика, учитывающая размер самого прибора и толщину присоединительных элементов. Это – стандартизированная величина: для квартирных водомеров она обычно составляет 110 или130 мм, а для домовых счетчиков – 190 или 260 мм.
  • В паспорте прибора обязательно должны быть отметки о прохождении технического контроля на предприятии изготовителе с простановкой даты выпуска изделия. Там же должен быть указаны гарантийные обязательства межпроверочный срок эксплуатации прибора учета. Как правило, для счетчиков холодной воды он составляет 6 лет, горячей – 4 года. Необходимо обязательно сверить проставленный серийный заводской номер прибора – он должен быть указан в документах и на корпусе счётного устройства.

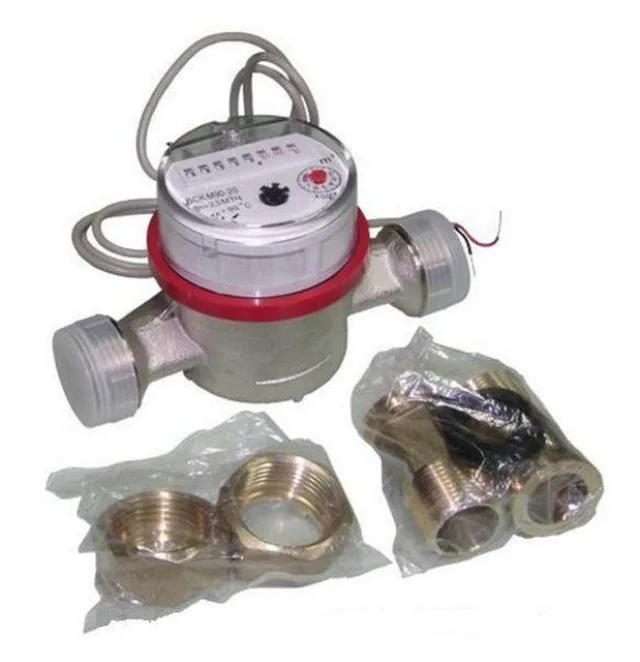

При покупке обязательно проверяйте комплектность прибора учета

При покупке обязательно проверяйте комплектность прибора учета

  • Магазин должен сделать в паспорте обязательную заверенную отметку о дате приобретении водомера.
  • Обязательно проверяется комплектность поставки счетчика воды. В минимальной комплектации, как правило, к самому прибору прилагаются два соединительных штуцера с прокладками и накидными гайками – «американками». Если счетчик имеет возможность импульсного считывания показаний, то в комплект может входить и сам датчик с соединительным сигнальным кабелем, хотя бывает и так, что их приходится приобретать отдельно.

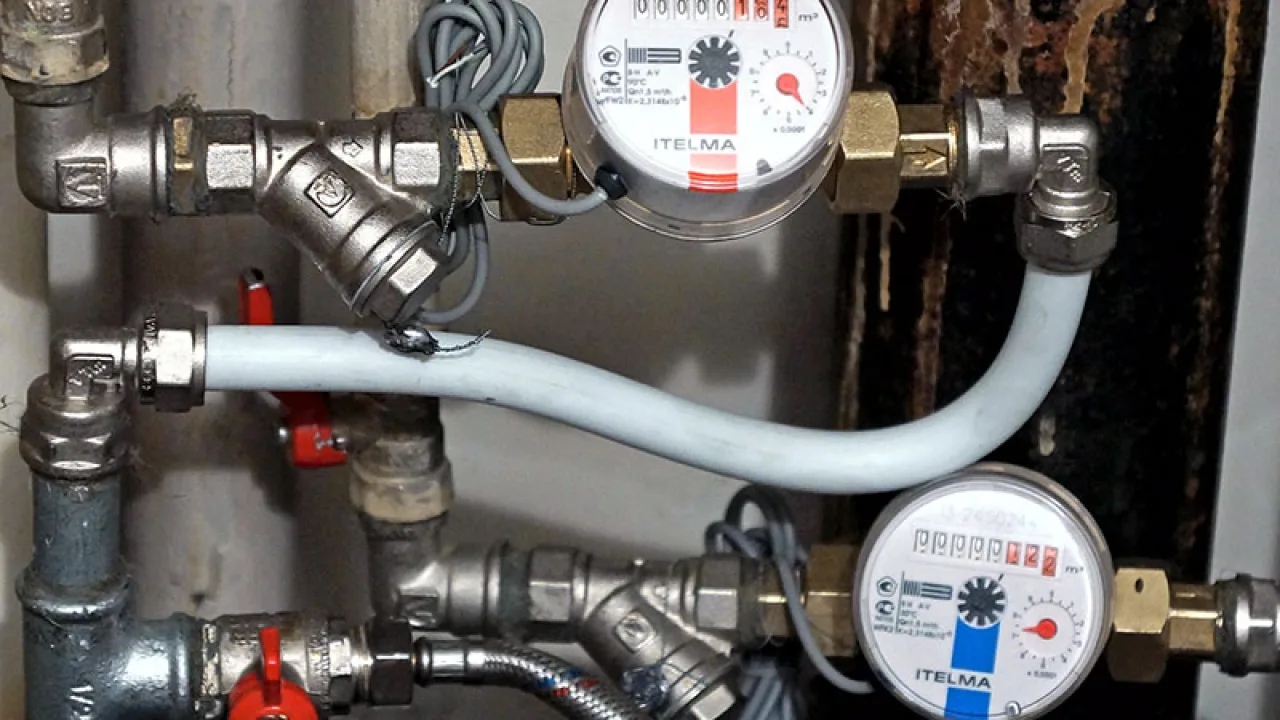

Монтаж счетчика воды своими руками

Если прибор учета приобретен, и принято решение о его самостоятельной установке, следует, прежде всего, ознакомится с основными правилами его монтажа.

  • Счетчик должен монтироваться в отапливаемом помещении (с допустимой температурой воздуха от + 5 до + 50 %). Должно быть предусмотрено естественное или искусственное освещение. Расположение прибора должно давать полную возможность доступа к нему для снятия показаний, ревизии, проведения профилактических работ или замены, исключать вероятность механического повреждения.
  • Перед самостоятельным монтажом рекомендуется получить в управляющей компании технические условия установки – они в разных регионах могут несколько отличаться друг от друга.
  • Водомер должен быть установлен максимально близко ко входу водопроводной трубы в квартиру (дом). Рекомендуется выбрать для этого, по возможности, прямой горизонтальный участок. Между входом и счетчиком не должно быть никаких тройников или иных ответвлений, заглушенных или перекрытых вентилями. Ничто не должно дать повод официальному представителю «Водоканала» предположить возможность несанкционированного отбора воды в обход счетчика.

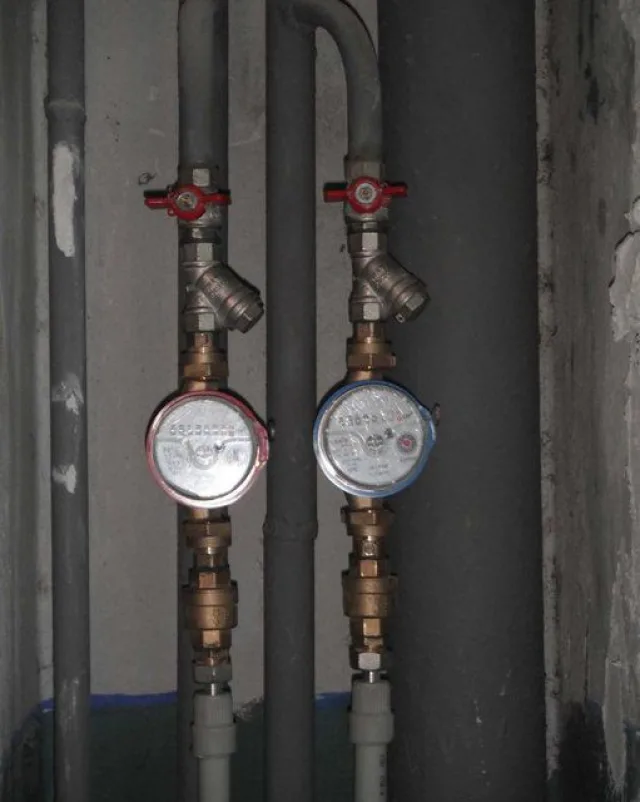

Между стояком и счетчиком не должно быть никаких ответвлений или заглушек

Между стояком и счетчиком не должно быть никаких ответвлений или заглушек

  • Прибор учета будет работать корректно, если соблюдены прямые участки до и после него – это снижает вероятность возникновения турбулентных потоков. Длина прямого участка до счетчика должна составлять 3 Ду, на выходе – 1 Ду. Применительно к наиболее распространённым в квартирных условиях водомерам Ду-15, это составит 45 и 15 мм соответственно. Как правило, это расстояние обеспечивается входящими в комплект соединительными штуцерами.
  • На входе в квартиру (дом) перед счетчиком необходимо установить запорный вентиль. Это даст возможность перекрывать общую подачу воды на внутриквартирную водопроводную разводку при необходимости проведения сантехнических монтажных или ремонтных работ.
  • Механизм крыльчатки счетчика достаточно чувствителен к нерастворимым взвесям в воде – песчинкам, кусочкам окалины, ржавым хлопьям и т.п. Мало того, что они оказывают абразивное воздействие на пластиковые детали - может повредиться узел верхнего и нижнего крепления оси крыльчатки, и водомер быстро выйдет из строя. Поэтому перед прибором учета всегда предусматривается установка фильтра-грязевика. Обычно это так называемый «косой» фильтр, снабженный сеточкой, которая задерживает твердые взвеси. Фильтры-грязевики на горизонтальных участках трубы необходимо устанавливать скошенной частью вниз.

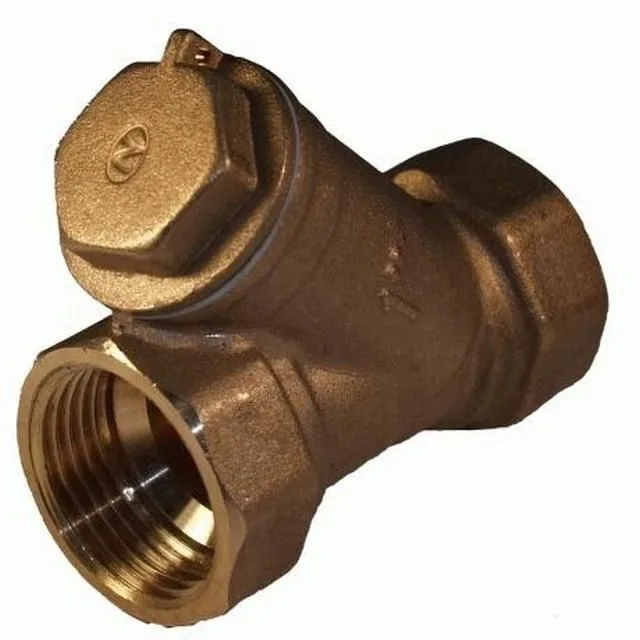

Обязательный элемент - сетчатый фильтр механической очистки воды от крупных включений

Обязательный элемент — сетчатый фильтр механической очистки воды от крупных включений

Как правило, подобные фильтры изготавливаются из латуни. Для полипропиленовых трубопроводов есть и полимерные модели, но мастера-сантехники их не хвалят и рекомендуют все же устанавливать латунные.

  • По техническим условиям монтажа счётчика воды, действующим во многих регионах страны, необходима установка обратного клапана после водомера. Это предпринимается, основном, для того, чтобы исключить вероятность обратного «отматывания» показаний прибора, например, воздушным потоком, которого некоторые ушлые потребители иногда пытаются добиться, подключив каким-то образом пылесос.

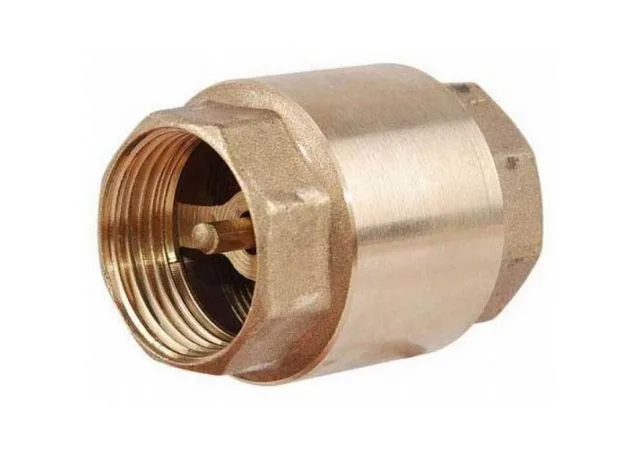

Стандартный обратный клапан

Стандартный обратный клапан

Впрочем, имеет этот клапан и вполне прикладное значение – он не даст механизму крыльчатки остаться сухим при аварийной ситуации – пропадании воды в системе. В камере водомера всегда должна быть вода – она обеспечивает своеобразную «смазку» опорных подшипников (камней) оси крыльчатки.

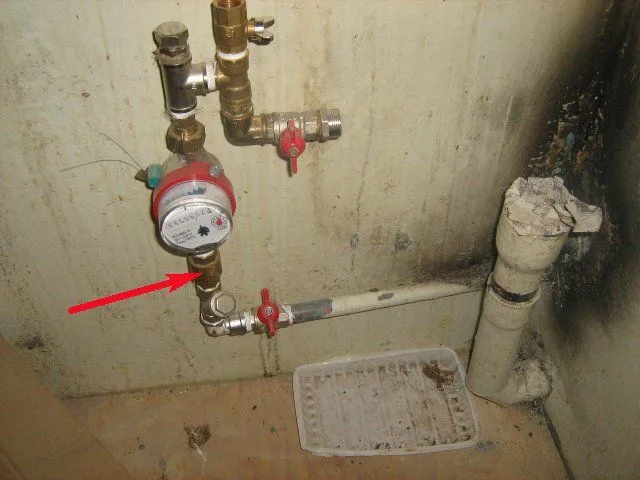

Место установки обратного клапана на вертикальном участке трубы при направлении водяного потока снизу-вверх

Место установки обратного клапана на вертикальном участке трубы при направлении водяного потока снизу-вверх

На вертикальных участках трубопровода при движении водяного потока снизу-вверх подобный клапан устанавливается не после, а перед водомером, предотвращая вытекание воды из камеры прибора при падении давления в системе.

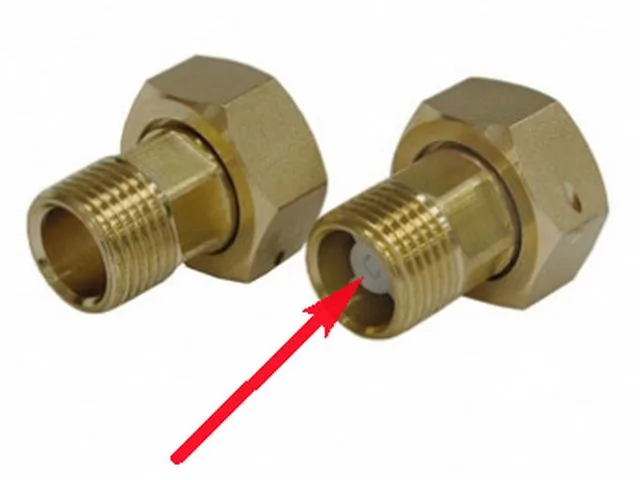

Обратный клапан может быть конструктивно размещен в соединительном штуцере водомера

Обратный клапан может быть конструктивно размещен в соединительном штуцере водомера

К слову, при покупке водомера нужно обратить внимание на еще одну деталь – некоторые приборы в своей конструкции уже имеют встроенный клапан обратного хода – установки дополнительного устройства в этом случае не потребуется. Кроме того, такой клапан может быть конструктивной особенностью и присоединительного штуцера водомера.

Итак, если все приобретено и место для установки счётчика воды определено, можно переходить непосредственно к монтажу.

Универсальная схема установки прибора приведена на схеме:

"Классическая" схема подключения счетчика воды

«Классическая» схема подключения счетчика воды

1 – вход из водопроводной магистрали.

2 – запорный вентиль (кран). Его тип принципиального значения не имеет. В наше время чаще применяют шаровые краны с рычажной ручкой или «бабочкой». Если установка идет по полипропиленовой трубе, можно использовать и специальный полимерный кран, но только тогда, когда есть уверенность в его качественности, так как, судя по отзывам, они не всегда отличаются высокой надежностью. Многие мастера рекомендуют установку металлических качественных вентилей, которые, кстати, легче будет поменять в случае выхода из строя.

Важное замечание – если устанавливается шаровой кран, то его не стоит использовать для регулирования интенсивности водного потока. У него должно быть два штатных положения – «открыто» или «закрыто». Полуприкрытое состояние такого вентиля приводит к его быстрому износу.

3 – «косой» фильтр-грязевик, о котором уже упоминалось выше.

4 – соединительные штуцера с накидными гайками-«американками» (5), обычно входят в комплект поставки водомера.

6 – водяной счетчик.

7 – обратный клапан. Показано его «классическое» расположение. На вертикальном участке с восходящим потоком его следует перенести в позицию между фильтром и соединительным штуцером.

8 – вход во внутриквартирную разводку водопровода. Все без исключения точки водоразбора разрешено подключать только после счетчика.

Видео: основные положения по самостоятельной установке водомера

  • Прежде, чем приступить к монтажу, следует вначале выложить все элементы в той последовательности, в какой они будут собираться. При этом особое внимание нужно уделит стрелкам, нанесенным на корпуса изделий – они обозначают направление потока воды. Ошибка в этом вопросе недопустима – система попросту не будет работать.

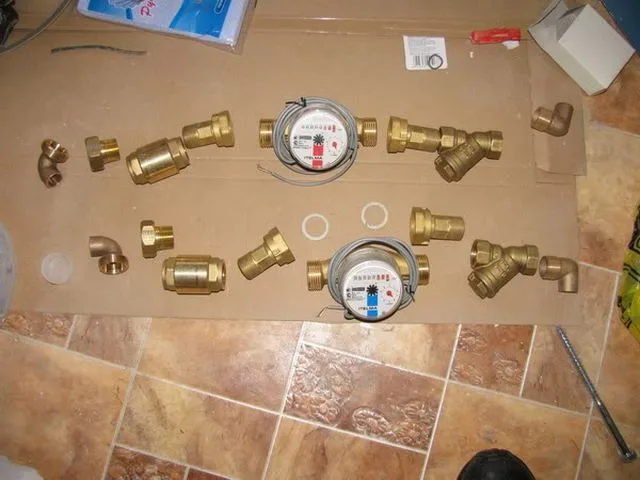

Чтобы не ошибиться в дальнейшем, рекомендуется вначале разложить все элементы в порядке их расположения ...

Чтобы не ошибиться в дальнейшем, рекомендуется вначале разложить все элементы в порядке их расположения …

  • Теперь желательно провести общую сборку всей конструкции на столе «насухо» без использования уплотнителей. Это необходимо, чтобы просчитать предварительно количество витков резьбы для правильной сборки (например, чтобы косая часть фильтра гарантированно оказалась внизу), и определить общую монтажную длину получающегося узла. Получившуюся длину нужно сравнить с имеющимся участком трубы, на котором планируется размещение водомера.
... а затем произвести сборку "насухо". Обязательно контролируется расположение стрелок - направление тока воды

… а затем произвести сборку «насухо». Обязательно контролируется расположение стрелок — направление тока воды

Если «повезло», и есть возможность такой прямой установки, то монтаж серьезно упростится. Но в ряде случаев условия расположения труб могут заставить придумывать более сложные схемы – об этом будет рассказано чуть ниже.

  • Целесообразно начать монтаж с установки запорного вентиля. Это потребует отключения подачи воды во внутридомовой магистрали, так что этот этап лучше провести сразу, чтобы не оставлять без водоснабжения надолго весь стояк.

После того, как ответственный за это специалист осуществил перекрытие стояка, можно приступать к монтажным работам. Обычно на входе в квартиру от стояка всегда стоит кран. Трубу после старого крана необходимо обрезать болгаркой. При этом обязательно из нее вытечет некоторое количество воды следует приготовить тазик. Затем нужно постараться выкрутить старый вентиль.

Если все благополучно, вентиль выкрутился и резьбовая часть на трубе - в нормальном состоянии, то можно запаковывать новый кран. Для этого лучше всего использовать льняную паклю со специальными уплотнительными пастами «Мультипак» или «Унипак» - это гарантированно обеспечит герметичность соединения.

Хуже, если кран не поддался, или же резьбовая часть на трубе негодна для дальнейшего использования – проржавела или деформирована. Придется срезать ее болгаркой и нарезать леркой новую резьбу.

  • После того как новый кран «запакован», его необходимо закрыть, а потом можно возобновить подачу воды на весь стояк. Все дальнейшие внутренние монтажные работы будут вестись от установленного вентиля.

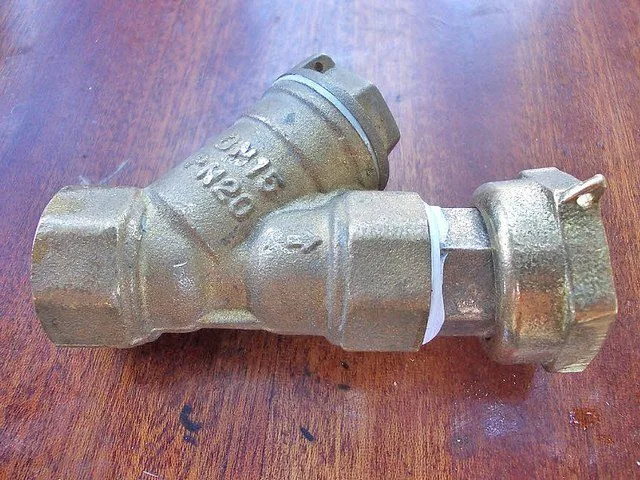

"Запакованный" узел: косой фильтр+соединительный штуцер с накидной гайкой

«Запакованный» узел: косой фильтр+соединительный штуцер с накидной гайкой

  • Следующим шагом свинчиваются и запаковываются между собой «косой» фильтр и соединительный штуцер счетчика. Собранный узел можно вкручивать в кран, учитывая количество витков, чтобы скос фильтра оказался внизу.

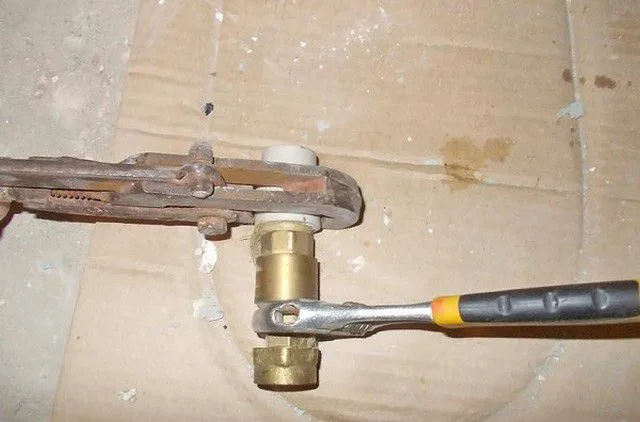

Сборка противоположного узла: штуцер с гайкой, обратный клапан и фитинг для соединения с внутренней разводкой

Сборка противоположного узла: штуцер с гайкой, обратный клапан и фитинг для соединения с внутренней разводкой

  • Далее, собираются в единый узел второй соединительный штуцер и обратный клапан. Смешно, но очень распространенная ошибка начинающих домашних мастеров – производят «запаковку» штуцеров, забыв надеть на них накидные гайки-«американки». Приходится разбирать и переделывать заново.
  • Следующий, самый ответственный этап – соединение с существующей водопроводной разводкой в квартире. Если она исполнена из стальных ВГС-труб, то рекомендуется участок от счетчика до ближайшего резьбового соединения, пригодного для врезки, выполнить из металлопласта или полипропиленовой трубы – это значительно упростит работу. Вкручивается фитинговый переход на полимерную трубу, прокладывается участок нужной длины, который также заканчивается фитингом. Расстояние выдерживается таким, чтобы после присоединения к нему подготовленного узла «штуцер + клапан» была выдержана требуемая монтажная длина водомера. Для удобства работы, чтобы не ошибиться, можно наживить водомер на входную и выходную «американку» - так будет проще с определением требуемого участка.

Если же разводка уже сделана из полимерных труб, то никаких особых проблем вообще возникнуть не должно.

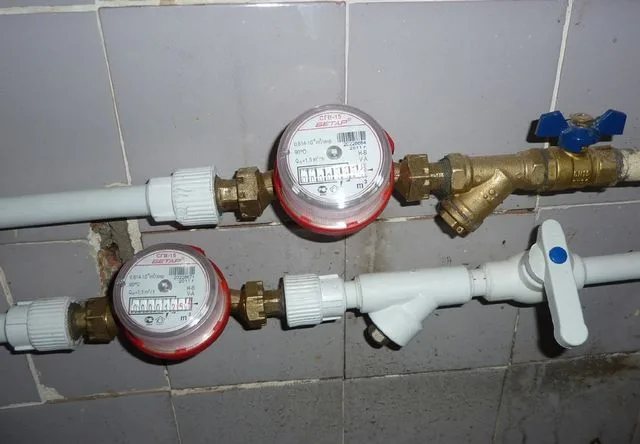

Наглядный пример - счетчики, смонтированные на металлическую и на полипропиленовую трубы

Наглядный пример — счетчики, смонтированные на металлическую и на полипропиленовую трубы

  • После того как этот узел собран, можно установить уплотнительные прокладки и произвести окончательную установку водяного счетчика с затяжкой «американок» В комплекте обычно идут резиновые прокладки, а опытные мастера все же рекомендуют заменить их на паронитовые того же диаметра. При затяжке накидных гаек сразу же устанавливается требуемое расположение шкалы счетчика – так, чтоб максимально удобно было снимать показания.

Очень часто хозяева квартир совмещают работы по монтажу водомера с модернизацией всей внутриквартирной разводки с переделкой ее под металлопласт или полипропилен. После счетчика можно установить коллекторную гребенку, откуда «раздавать» воду по точкам потребления.

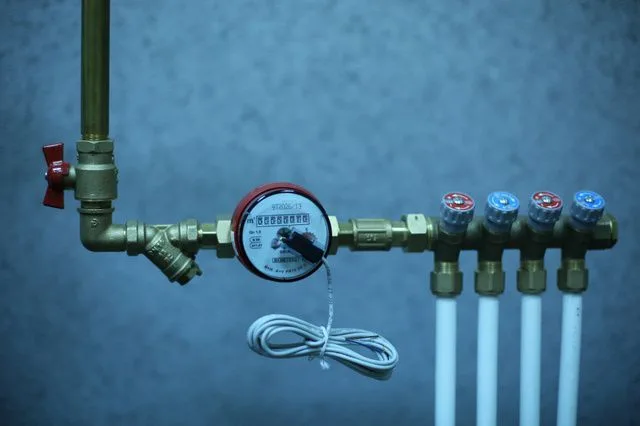

Коллекторная гребенка, установленная после водомера

Коллекторная гребенка, установленная после водомера

Гораздо сложнее выйти из ситуации, когда условия помещения и расположения в нем труб не позволяют выполнить «классическую» обвязку счетчика. Приходится включать фантазию и изобретательность, чтобы на ограниченном пространстве разместить все обязательные элементы конструкции.

Так, например, горячая и холодная трубы могут располагаться слишком близко друг к другу, и приходится уходить сторону отводом:

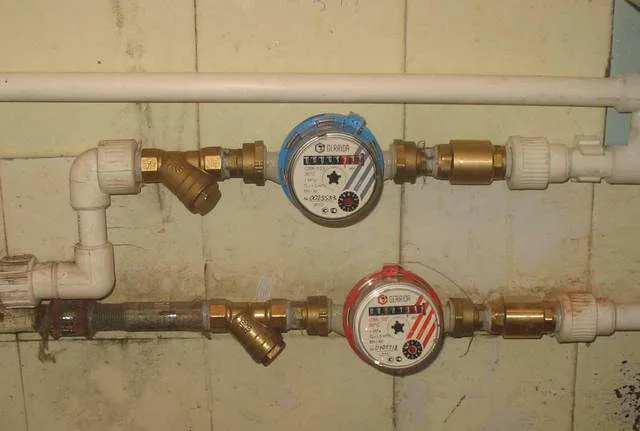

Трубы расположены слишком близко одна к другой. Уходим вверх отводом

Трубы расположены слишком близко одна к другой. Уходим вверх отводом

Участок врезки может быть слишком коротким – тогда придётся монтировать петли для обеспечения размещения всех составных элементов:

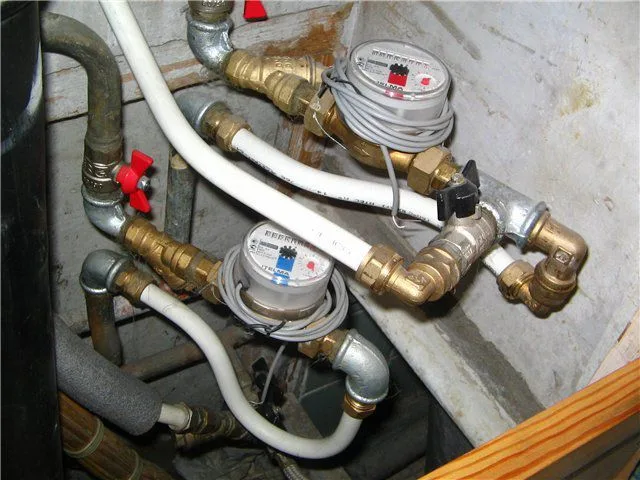

В тесном пространстве приходится устанавливать петли

В тесном пространстве приходится устанавливать петли

Случается, что водопроводные трубы спрятаны в ниши или короба, но и здесь можно найти удачное решение:

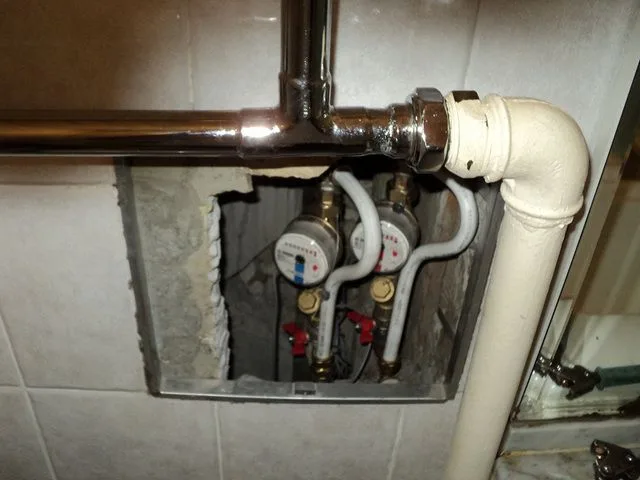

Бывают и более сложные ситуации, например, когда трубы спрятаны в закрытом канале

Бывают и более сложные ситуации, например, когда трубы спрятаны в закрытом канале

  • После того как водомер и все следующие за ним коммуникационные водопроводные узлы смонтированы, правильность монтажа еще раз проверена, можно осуществить пробный запуск. Запорный вентиль должен приоткрываться очень плавно, с постепенным заполнением системы водой, во избежание гидроудара, способного вывести прибор учета из строя. Необходимо для этого открыть кран на одной из точек водоразбора, чтобы дать воздуху выйти из труб.

После того как система водой заполнилась, можно отрыть вентиль полностью. Кран на водоразборе закрывается, проводится визуальная проверка всех соединений на отсутствие подтеканий. Если все в норме, то работу по монтажу можно считать законченной.

Видео: мастер-класс по установке водомеров в многоэтажке

Что необходимо предпринять после самостоятельной установки водомера

Первым делом после установки водомеров необходимо пригласить ответственного работника водоснабжающей или жилищно-эксплуатационной организации. Он должен проверить правильность и надежность монтажа прибора и произвести его пломбировку. Опломбированию подлежат обе накидных гайки на соединительных штуцерах, что делает невозможным самостоятельный демонтаж счетчика. Кроме того, наверняка будет опечатана пробка на фильтре, так как через это отверстие можно производить несанкционированный забор воды. Очень часто ставится дополнительная пломба и на стопорное пластиковое кольцо, соединяющее нижнюю часть прибора с корпусом счетного механизма.

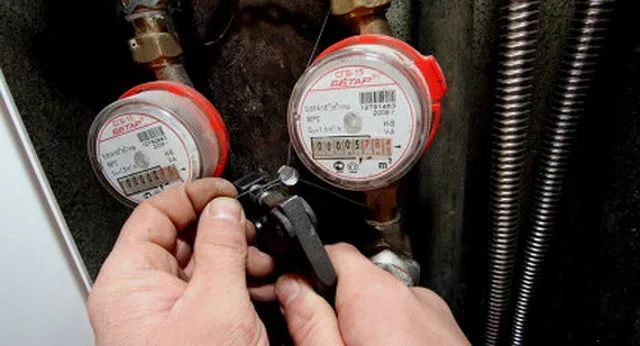

После установки водомеров обязательно вызывается специалист для опломбировки приборов

После установки водомеров обязательно вызывается специалист для опломбировки приборов

Работник управляющей организации снимет показания, имеющиеся на шкале на момент пломбировки. Следует помнить, что переход на оплату по счетчику будет произведен именно с этого момента, вне зависимости от того, когда прибор был смонтирован и сколько уже на нем набежало кубометров. Снятые в момент постановки на учет показания становятся стартовыми. Это будет отражено в акте приемки и в паспорте изделия. Одновременно будет установлен срок проведения очередной контрольной поверки водомера.

В ходе эксплуатации следует придерживаться определенных правил:

  • Не допускается проведение сварочных работ на металлических участках внутриквартирной разводки.
  • Участок водопровода со счетчиком должен быть надежно зафиксирован, чтобы в нем не возникало вибраций, иначе прибор быстро потеряет работоспособность.
  • Следует избегать гидравлических ударов в системе. Если прекращена подача воды в дом, то, по возможности, следует временно перекрыть вентиль на входе, а при открывании — следовать тем же принципам, что и при первоначальной запуске счётчика в эксплуатацию.
  • Если есть вероятность превышения допустимого давления, следует предусмотреть установку редуктора.
  • Счетчик должен быть постоянно заполнен водой - как это достигается, было рассказано выше.
  • Необходимо следить за чистотой внешней поверхности прибора, не допускать скопления на нем грязи или пыли, попадания химических активных веществ.
  • Если напор в системе заметно снизился, вероятно, произошло засорение сетки фильтра. Очищается он просто – выкручивается пробка и сетка промывается струей воды. Однако, не забываем, что пробка находится в опечатанном состоянии, и для проведения этих действий необходимо пригласить ответственного работника управляющей организации. Самостоятельно нарушать целостность пломбы запрещено.

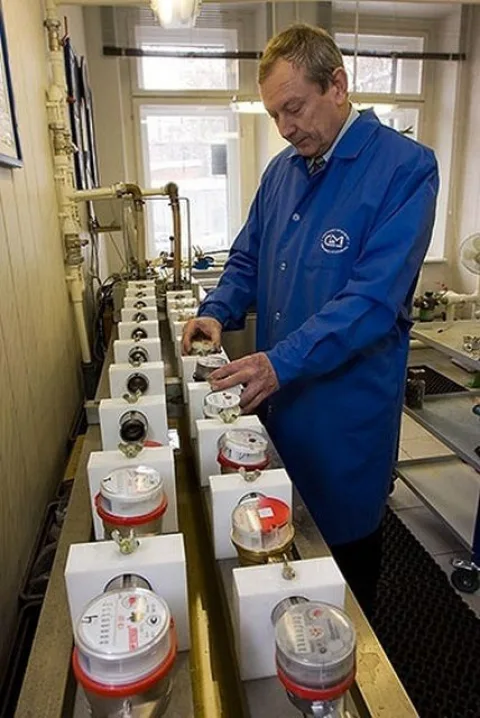

Счетчики подлежат периодической поверке в лабораторных условиях

Счетчики подлежат периодической поверке в лабораторных условиях

  • Когда подходит срок очередной проверки, необходимо обеспечить доставку прибора в соответствующую метрологическую лабораторию. Самостоятельно этого делать не следует – могут возникнуть подозрения о несанкционированном отборе воды. Лучше пригласить специалиста, который демонтирует водомер и временно установит на его место другой счетчик или просто соединительный патрубок. За период проверки оплата будет проводиться в соответствии с действующими нормами суточного потребления воды. Кстати, некоторые приборы учета не нуждаются в полном демонтаже – на поверочные испытания у них отправляется только верхний счётный механизм.

Видео: Пример, как проводится поверка водяных счетчиков

Процедура проверки, с вызовом мастера для демонтажа, проведением самих испытаний, обратной установкой и опломбировкой, является, как правило, платной услугой, и может обойтись недешево. На форумах в интернете встречается немало рекомендаций просто приобретать к моменту проверки новый счетчик – так может получиться даже дешевле, тем более что отслуживший прибор себя должен был уже не раз окупить. При этом новый выбирать следует с точно такой же монтажной длиной. В этом случае монтаж нового водомера не составит никаких сложностей – он просто устанавливается на место старого.

  1. Николай Семенович: Ответить

    Статья составлена на понятном и доступном языке, заслуживает оценки отлично. СПАСИБО!

Мы ответили на Ваш вопрос?

2

Cсылка на сообщество vk.com

Cсылка на сообщество ok.ru
