Обеспечение максимально комфортного микроклимата в собственном доме – одна из ключевых, и, надо прямо сказать, наиболее сложных и ответственных задач, стоящих перед владельцем. Никакие красота фасада, «богатый» вид кровли, ухоженность участка, роскошество внутренней отделки помещений не компенсируют того, что в комнатах станет ощущаться явный дискомфорт для проживающих. Поэтому так важны вопросы надежной термоизоляции здания, правильно спланированной и качественно созданной системы отопления, эффективной вентиляции.

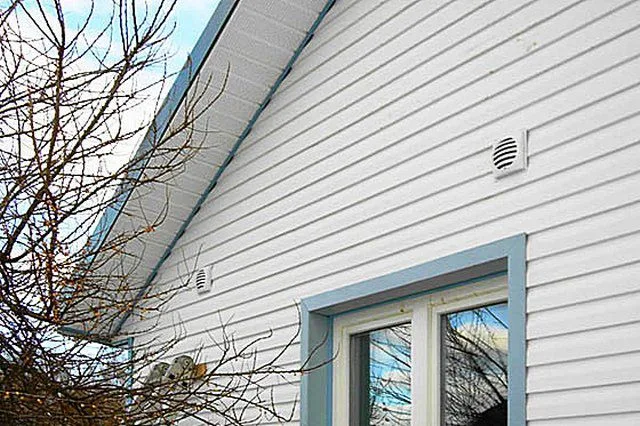

Приточная вентиляция в частном доме

Приточная вентиляция в частном доме

Но вот странное дело – про систему отопления не забывает никто, а вентиляция отчего-то нередко остается «на заднем плане» а то и вовсе упускается из виду. Срабатывает какой-то устойчивый стереотип – «как-нибудь само проветрится, не это главное…» Поверьте, само по себе – никогда не проветрится, и отсутствие нормального воздухообмена между улицей и внутренними помещениями циркуляции чревато чрезвычайно опасными последствиями. Причем это касается как здоровья проживающих, так и долговечности самого здания.

Настоящая публикация имеет цель рассмотреть то, как можно собственными силами организовать вентиляцию в своих «владениях». Речь не будет идти о сложных современных системах, требующих профессиональных расчетов и квалифицированного монтажа, что обязательно потребует весьма значительных расходов. Акцент будет делаться именно на таких устройствах, которые по силам установить любому хозяину. Итак, тема рассмотрения – приточная вентиляция в частном доме.

Несколько слов о необходимости и важности эффективной вентиляции в доме

Как же получается так, что проблемы вентиляции обострились именно в последнее время? Неужели раньше людей не волновали вопросы поступления в доима свежего воздуха?

Безусловно, волновали, и с давних пор при возведении жилья предусматривались те или иные каналы для циркуляции воздушных потоков. Но сама технология строительства подразумевала использование материалов и элементов здания, через которые без особых проблем происходило естественное проветривание. Неплотности деревянных оконных рам и дверей «играли на руку» такой непроизвольной вентиляции помещений. Стены возводились из материалов, которые тоже не становились совершенно непреодолимой преградой для воздухообмена. Кроме того, в частных домах практические отсутствовали так называемые «удобства» – уборные в основном были на улицах, гигиенические процедуры принимались в отдельно построенных банях, а для приготовления пищи использовались печи, дымоходы которых уже сами по себе являются мощными вентиляционными каналами.

В домах старой постройки проблемы вентиляции не стояли столь остро – сама их конструкция подразумевала определённый постоянный воздухообмен

В домах старой постройки проблемы вентиляции не стояли столь остро – сама их конструкция подразумевала определённый постоянный воздухообмен

Однако, современные дома – уже совершенно другие. Стремление создать свести к возможному минимуму теплопотери приводит к тому, что здания «одеваются» в слой термоизоляции, которая не пропускает воздух через строительные конструкции. На смену деревянным рамам и дверным блокам пришли современные системы, делающие комнаты практически герметичными. Мало кто сейчас представляет комфортность проживания без комплекса коммунальных «удобств» — под одной крышей с жилыми помещениями располагаются ванные и душевые, санузлы и сауны, кухни и домашние прачечные. Быт человека насыщен разнообразными электроприборами. И в таких условиях обойтись без продуманной вентиляции уже попросту невозможно.

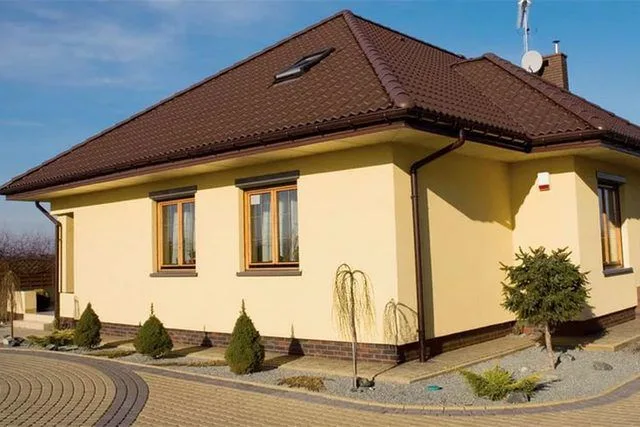

Нормальное функционирование современного, утепленного по всем правилам и оборудованного полным набором коммунальных «удобств» дома – без вентиляции попросту невозможно

Нормальное функционирование современного, утепленного по всем правилам и оборудованного полным набором коммунальных «удобств» дома – без вентиляции попросту невозможно

Давайте поближе рассмотрим, в чем же заключается такая высокая важность вентиляции.

  • Первая причина – совершенно очевидна. Человеку необходимо свободно дол дышать, то есть воздух в необходимой степени должен быть насыщен кислородом. В процессе дыхания кислород постепенно замещается углекислым газом, и если нет необходимого пополнения свежего воздуха, то концентрация этого газа растет, атмосфера становится «тяжелой», удушливой, что вызывает выраженный дискомфорт, быструю утомляемость, головные боли и другие негативные последствия. В особенности это остро чувствуют люди с хроническими болезнями органов дыхания и сердечно-сосудистой системы, со склонностью к аллергическим реакциям.
Основа жизни – кислород, и его концентрация в воздухе жилых помещений не должна опускаться ниже комфортного для дыхания уровня

Основа жизни – кислород, и его концентрация в воздухе жилых помещений не должна опускаться ниже комфортного для дыхания уровня

В равной степени кислород нужен домашним животным и даже комнатным растениям.

(Многие полагают, что растения только выделяют кислород, оздоравливая воздух. Это действительно так, но только на свету, в процессе фотосинтеза. В тёмное же время суток или в условиях недостаточной освещенности растения тоже активно «дышат», поглощая кислород, выделяя углекислый газ и водяные пары. Недаром в комнатах, обильно заставленных домашними цветами в горшках, поутру нередко ощущается тяжелая, душная и влажная атмосфера. Поэтому не особо рекомендуется устраивать большие цветники в спальных и детских комнатах).

  • Хотим мы этого, или нет, но жизнь человека всегда сопровождается выделением тех или иных запахов, многие из которых трудно отнести к приятным. Если «законсервировать» помещение, не давая постоянного притока свежего воздуха, то атмосфера вскорости станет очень далека от комфортной. В эту же «копилку» вносят свой вклад и домашние животные, без которых обычно не обходится в частных домах.
Запахи, сопровождающие жизнь человека, имеют свойство накапливаться, и без качественной вентиляции очень быстро сделают микроклимат в доме малопригодным для обитания

Запахи, сопровождающие жизнь человека, имеют свойство накапливаться, и без качественной вентиляции очень быстро сделают микроклимат в доме малопригодным для обитания

Добавьте к этому используемую парфюмерию, средства бытовой химии, возможно, курение хозяев – и острая необходимость эффективной вентиляции становится понятной уже только из-за этого.

  • Застоявшийся, переувлажненный воздух – это излюбленная среда для активного размножения болезнетворных бактерий и вирусов, грибков, микроскопических паразитов-клещей и прочей «нечисти». Шансы заработать серьезное заболевание, в том числе инфекционное или аллергическое, в доме без качественной вентиляции – несоизмеримо выше.
В затхлой, необновляемой атмосфере плохо проветриваемых комнат вероятность подхватить инфекционное или аллергическое заболевание – чрезвычайно высока

В затхлой, необновляемой атмосфере плохо проветриваемых комнат вероятность подхватить инфекционное или аллергическое заболевание – чрезвычайно высока

  • Тесное соседство комнат с помещениями «санитарного» назначения требуют правильного направления потоков воздуха, чтобы все запахи и повышенная влажность не проникали в жилую зону, а немедленно отводились наружу.
Значение эффективной вентиляции кухонного помещения вообще трудно переоценить

Значение эффективной вентиляции кухонного помещения вообще трудно переоценить

Особое помещение – кухня. Приготовление пищи – это и повышенные температуры, и запахи продуктов (не всегда, кстати, приятные до обретения готовности), и традиционно высокая концентрация водяных паров, испарения, способные при отсутствии отвода осесть на поверхности жировым налетом. Плюс к этому, если на кухне установлены газовые приборы (а так чаще всего и бывает), то постоянный приток свежего воздуха и отвод продуктов газообразных сгорания становится просто жизненно необходимыми.

(Кстати, кухонная вытяжка – это чрезвычайно удобный бытовой прибор, становящийся отличным подспорьем для системы вентиляции. Но рассматривать вытяжку в качестве полноценной замены – совершенно непозволительно).

  • Пристального внимания всегда требует повышенная влажность в помещениях дома. Ее источники – это то же дыхания проживающих людей, принятие водных процедур, приготовление пищи, регулярные влажные уборки, стирка и сушка белья. То есть никакими «административными» мерами от этого явления избавиться не получится – только качественной вентиляцией.
Повышенная влажность в плохо вентилируемых помещениях создаёт целый комплекс весьма серьезных проблем

Повышенная влажность в плохо вентилируемых помещениях создаёт целый комплекс весьма серьезных проблем

Явный признак чрезмерно повышенной влажности – это обильный конденсат на окнах, который в сильные морозы может превратиться в лед даже на стеклопакетах. Но это – еще полбеды. Высокая концентрация водяных паров создает идеальные условия для появления и развития патогенной микрофлоры и насекомых-паразитов, об опасности которых уже говорилось выше. В таких условиях быстро приходит в негодность даже самая качественная отделка помещений, постепенно напитываются влагой и начинают разрушаться строительные материалы, теряют свои термоизоляционные качества утеплители.

  • Еще одним доводом может служить то, что жизнь современного человека невозможно представить без использования синтетических материалов. А это буквально все, что нас окружает – мебель, корпуса бытовых приборов, отделка стен и полов, лакокрасочные составы, технические жидкости, средства бытовой химии, и многое, многое другое.

Многие из таких материалов (пластики, утеплители, композитные материалы на основе древесины, технические жидкости) отнюдь не безобидны – пока не удается полностью избавиться от эмиссии токсичных, вредных для здоровья человека соединений, из которых наибольшую опасность представляет формальдегид.

Формальдегид – чрезвычайно токсичное органическое соединения, без которого, к сожалению, пока не обходится производство очень многих материалов, широко применяемых в быту.

Формальдегид – чрезвычайно токсичное органическое соединения, без которого, к сожалению, пока не обходится производство очень многих материалов, широко применяемых в быту.

Раз нельзя полностью исключить такую эмиссию, значит, необходимо свести к минимуму ее воздействие на обитателей дома организацией эффективной вентиляции.

Любой желающий сможет для себя сформулировать еще целый ряд доводов в пользу эффективной системы вентиляции. Но и того, что уже сказано, должно быть достаточно для понимания ее важности и насущной необходимости.

Что такое приточная вентиляция. Ее достоинства и недостатки

Одно из самых простых решений по организации системы вентиляции – это организовать ее по естественной схеме, как в принципе, она осуществлялась всегда до появления и широкого распространения устройств и агрегатов для принудительной циркуляции воздуха. Это означает, что в доме или квартире должна быть предусмотрена возможность свободного поступления воздуха с улицы (как правило, в жилые комнаты), а для его выхода – установлены вытяжные каналы в помещениях с традиционно загрязненной или переувлажненной атмосферой – ванные, санузлы, кухни, сушилки, мастерские и им подобные зоны.

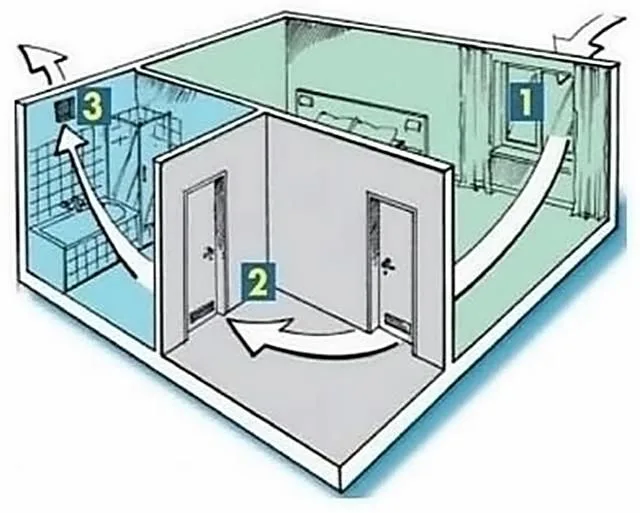

Естественная циркуляция подразумевает организацию приточных клапанов или для свежего воздуха (поз.1), путей движения воздушных масс через помещения (поз.2) и вытяжных каналов в «санитарной» зоне (поз.3)

Естественная циркуляция подразумевает организацию приточных клапанов или для свежего воздуха (поз.1), путей движения воздушных масс через помещения (поз.2) и вытяжных каналов в «санитарной» зоне (поз.3)

Движение воздушных потоков побуждается естественными причинами – перепадами давления и температуры в помещениях и на улице. Казалось бы, все просто и действенно, но подобная схема имеет целый ряд весьма существенных недостатков. В их числе – сложности с полноценной фильтрацией поступающего воздуха, весьма слабая управляемость процессом, но самое главное – чрезвычайно выраженная зависимость степени работоспособности системы от внешних условий: разницы температур на улице и в доме, силы ветра, других текущих погодных параметров. Нередко в жаркую летнюю погоду такая вентиляция полностью «запирается», а иногда даже появляется эффект «обратной тяги», когда запахи и водяные пары из помещений «санитарной зоны» начинают распространяться на жилые комнаты.

прв11Естественная вентиляция – просто, но не без недостатков!

Такая система сродни обычному проветриванию помещений дома, но, безусловно, должна подчиняться определённым нормам и правилам. Как организоваться естественную вентиляцию в частном доме – со всеми подробностями изложено в специальной публикации нашего портала.

Чтобы устранить или свести к минимуму недостатки естественной вентиляции, на помощь привлекают устройства принудительного перемещения воздуха. И здесь уже возможно довольно широкое разнообразие схем. Их можно условно разделить на четыре группы, которые схематично показаны на иллюстрации ниже.

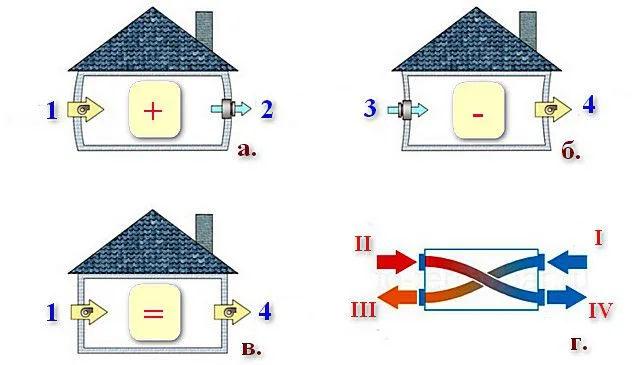

Принципы работы различных типов принудительной вентиляции частного дома

Принципы работы различных типов принудительной вентиляции частного дома

  • а. Принудительная приточная вентиляция (которая и будет дальше основным предметом рассмотрения этой публикации).

На входном клапане установлен нагнетающий вентилятор (поз.1), который, подавая воздух в помещения, создает в их определённое избыточное давление. Это способствует циркуляции воздушных масс – их выходу через пассивные вытяжные каналы (поз.2).

  • б. Принудительная вытяжная вентиляция. Вентиляторы установлены на вытяжных каналах (поз.4). Их работа создает некоторое разрежение воздуха в помещениях, что обеспечивает его постоянное проникновение с улицы через пассивные приточные клапаны (поз.3).
  • в. Комбинированная приточно-вытяжная вентиляция с разнесенными установками принудительного обеспечения притока (поз.1) и удаления (поз.4) воздуха. При согласованности работы всех ее компонентов в помещении не наблюдается сколь-нибудь значимых перепадов давления.
  • г. Приточно-вытяжная установка, оснащенная контуров утилизации (рекуперации) тепла. Приточный вентилятор нагнетает холодный воздух с улицы (I), а вытяжной встречно выводит отработанный наружу (II). Оба потока встречаются (но не перемешиваются) в специальном теплообменнике-рекуператоре. В итоге удаляемый воздух отдает тепло и, уже охлажденным, выводится на улицу (IV). Встречный поток свежего воздуха через теплообменник получает тепловой «заряд», и уже несколько подогретым поступает в помещения (III). Подобная схема позволяет значительно снизить теплопотери дома, неизбежные при работе любой вентиляции.

Итак, в настоящей публикации рассматриваем пункт «а».

Эта схема – несложна в самостоятельном исполнении, как правило, не требует значительных материальных затрат (только стоимость компактного обрудования) и масштабных строительных работ. В качестве вытяжных каналов вполне подойдут те, которые обычно ставятся на естественную вентиляцию – при создании в помещениях избыточного давления они будут работать даже в жаркую летнюю погоду. Подобная схема позволяет проводить полноценную «подготовку» приточного воздуха, то есть проводить его фильтрацию и очистку. Регулировкой работы вентилятора можно изменять производительность системы, в зависимости от текущих потребностей. Есть возможность зонировать работу системы, при необходимости даже отключая и или переводя на разумный минимум притока неэксплуатируемые в данное время помещения.

Из недостатков можно выделить следующее:

  • Дополнительный расход электроэнергии. Впрочем, современные вентиляторы не отличаются чрезмерным потреблением.
  • Установка приточных клапанов подразумевается всегда в жилой зоне, а это означает «соседство» с работающими вентиляторами, создающими определенный шумовой эффект.
  • Воздух зимой поступает с улицы холодным, что приводит к теплопотерям. Правда, есть возможность использования контуров подогрева поступающего потока, которое, безусловно, потребует дополнительных энергозатрат.

(Кстати, никого и никогда не удивляет, что приходится платить за отопление или за освещение дома, но вот расходы на вентиляцию почему-то начинают скрупулезно подсчитывать, относя их к категории «необязательных потерь». По всей видимости, срабатывает тот самый стереотип, о котором уже говорилось: «можно обойтись и без этого», «раньше же как-то и без нее жили», «вот разбогатею – потом подумаю» и т.п. Но так уж устроен быт современного человека: хочешь проживать в комфорте – приходится за это доплачивать; жалко денег на вентиляцию – получи тот «букет» последствий, о котором уже говорилось выше).

Сколько воздуха должно поступать через приточную вентиляцию?

Места установки приточных  и вытяжных каналов в частном доме

Прежде всего, необходимо ответить на вопрос – где должны быть расставлены принудительные приточные каналы поступления воздуха, и через какие помещения организуется вытяжка отработанного воздуха.

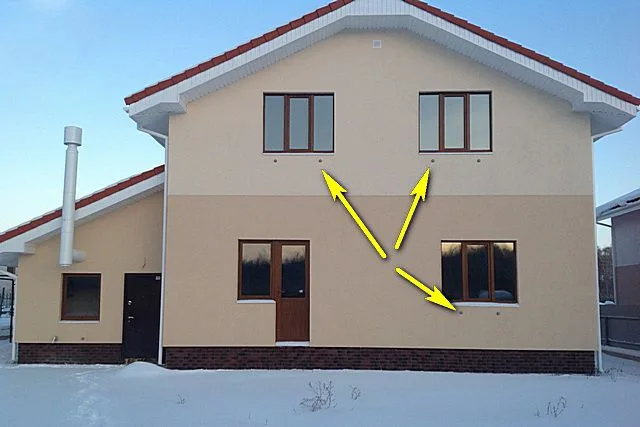

Наружные решетки принудительных приточных клапанов нисколько не портят внешнего вида фасада здания

Наружные решетки принудительных приточных клапанов нисколько не портят внешнего вида фасада здания

  • Итак, поступление свежего воздуха должно быть обеспечено во всех жилых помещениях, будь то спальная, детская, гостиная, кабинет, столовая или другая комнаты подобного назначения.
  • Вытяжка воздуха должна быть предусмотрена:

— из кухонь;

— из ванных, душевых, уборных, совмещенных санузлов, из домашних бань и саун.

— из помещений, где организована домашняя прачечная и сушилка для постиранного белья;

— из домашних мастерских, если там планируется работа, связанная с образованием дыма, пыли, неприятных запахов, вредных испарений.

— из гардеробных, сушилок для одежды, кладовых, если они соседствуют через дверь с комнатами жилой зоны. Если же они входят в помещения санитарной зоны, то в них, наоборот, устанавливается приточный клапан.

  • Некоторые помещения потребуют и установки принудительного притока, и наличия вытяжки. К ним можно отнести:

— комнаты, объединенные с кухней;

— помещения, где эксплуатируется газовое оборудование (кухня, котельная и пр.);

— любое жилое помещение, если воздушному потоку до ближайшей вытяжки придется преодолевать более двух преград (дверей);

— домашние тренажерные залы, где в равной степени важно и поступление, и своевременный отвод воздуха.

  • Некоторые особенности имеются для помещений второго этажа. Объясняется это тем, что теплый воздух всегда устремляется вверх, и на вентиляционные устройства будет выпадать усиленная нагрузка.

— В том случае, если весь второй этаж отделен от первого (от лестничной площадки) сплошной дверью, которая в основном держится в закрытом состоянии, то общие принципы сохраняются. Если на втором этаже нет помещений санитарной зоны, то вытяжку можно организовать, например, из помещения коридора (холла), в который выходят двери жилых комнат.

— В том же случае, когда второй этаж не имеет никакого ограждения от первого, в любом его помещении, вне зависимости от эксплуатационного предназначения, предусматривается и приточный канал, и вытяжной.

Установленные нормы воздухообмена

С размещением приточных каналов определились, и теперь необходимо разобраться с необходимыми объемами поступающего воздуха. А они регламентируются несколькими документами. Для удобства восприятия информации, она в нашей публикации сведена в одну таблицу.

Тип помещенияМинимальные нормы воздухообмена (количество раз полного замещения по объему в час или м³/час)
ПРИТОКВЫТЯЖКА
Свод правил СП 55.13330.2011 к СНиП 31-02-2001 «Одноквартирные жилые дома»
Жилые помещения (помещения с постоянным пребыванием людей)Не менее однократного обмена в течение часа-
Кухня-60 м³/час
Ванная, туалет-25 м³/час
Остальные помещенияНе менее 0,2 объема в час
Свод правил СП 60.13330.2012 к СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»
Минимальный расход наружного воздуха на одного человека: жилые помещения (помещения с постоянным пребыванием людей):
- общая жилая площадь - свыше 20 м² на человека30 м³/час, но при этом не менее 0,35 от общего объема воздухообмена квартиры в час-
- общая жилая площадь - до 20 м² на человека3 м³/час на каждый 1 м² площади помещения-
Свод правил СП 54.13330.2011 к СНиП 31-01-2003 «Здания жилые многоквартирные»
Спальная, детская, гостинаяОднократный обмен объема в течение часа-
Кабинет, библиотекаНе менее 0,5 от объема в час-
Бельевая, кладовка, гардеробная-Не менее 0,2 от объема в час
Домашний спортзал, биллиардная80 м³/час
Кухня с электрической плитой-60 м³/час
Помещения с газовым оборудованиемОднократный обмен + 100 м³/час на газовый прибор
Помещение с твёрдотопливным котлом или печьюОднократный обмен + 100 м³/час на нагревательный прибор
Домашняя прачечная, сушилка, гладильня-90 м³/час
Душевая, ванная, туалет или совмещенный санузел-25 м³/час
Домашняя сауна-10 м³/час на человека (в зависимости от вместительности сауны)

В таблице встречается термин «помещения с постоянным пребыванием людей» — под ним следует понимать те комнаты, где жильцы проводят постоянно два и более часов, то есть практически все жилые помещения. Исключение может быть сделано лишь для временно необитаемых комнат, но и там требуется создать обмен воздуха как минимум на 0,2 от общего объема в час.

Можно заметить, что нормы в разных документах несколько различаются – расчет может проводиться как по объему, так и по количеству людей. Обычно поступают таким образом – проводят вычисления по обеим параметрам, и принимают в качестве конечного то, что больше по абсолютному значению.

Еще один нюанс. При расчетах параллельно высчитывается и общий объём отводимого воздуха. Затем полученное значение для вытяжки сравнивается с объемом притока, и в качестве конечного результата общей производительности системы вентиляции принимается максимальный показатель. Именно на него и ориентируются в дальнейшем при приобретении тех или иных приточных вентиляционных устройств или при монтаже вытяжных каналов.

Объем вытяжки подсчитать несложно – там в нормативах в основном представлены абсолютные значения. А с вычислением приточной вентиляции поможет расположенный ниже калькулятор. В его алгоритм уже занесены все необходимые показатели в соответствии с действующими нормами и правилами:

Калькулятор расчета необходимых объемов приточной вентиляции


Укажите запрашиваемые данные и нажмите «РАССЧИТАТЬ НОРМУ ПРИТОКА СВЕЖЕГО ВОЗДУХА»
Площадь комнаты S, м² gpk_razmery_komnaty 11gk
Высота потолка h, м gpk_razmery_komnaty 11dsc
Расчет провести:
Тип помещения:

Полученные значения (после их сравнения с показателями вытяжки и, возможно, определённой корректировки в большую сторону) станут ориентиром при выборе и приобретении оборудования для принудительной приточной вентиляции

Приборы для принудительной приточной вентиляции

Для естественной вентиляции (если не считать обычного проветривания открытием форточек или окон) применяются специальные приточные клапаны. Они могут монтироваться на пластиковые окна со стеклопакетами или устанавливаться в проделанные через стены сквозные каналы.

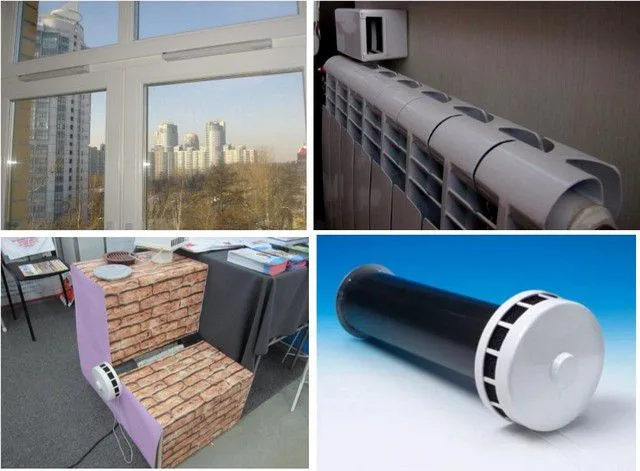

Обычные приточные клапаны естественной вентиляции не всегда способны справиться со своей прямой задачей

Обычные приточные клапаны естественной вентиляции не всегда способны справиться со своей прямой задачей

Достоинство таких устройств – предельная простота конструкции, невысокая цена, несложна установка, полная автономность от энергообеспечения. Но, как уже упоминалось выше, при определенных условиях, которые весьма часто складываются в теплое время года, приток воздуха через них или существенно снижается, или даже прекращается вовсе.

Чтобы не быть зависимым от подобных явлений, чтобы быть уверенным в эффективности вентиляции в любое время года и в любую погоду, устанавливают приборы принудительной подачи воздуха в помещении. Многие из них внешне весьма схожи с обычными приточными клапанами, но внутри у каждого имеется вентилятор (один или даже несколько), а принудительная перекачка воздуха позволяет применить эффективные фильтры для его очистки, а также, при необходимости – специальные устройства для подогрева.

Безусловно, приборы приточной вентиляции представлены в очень широком разнообразии – по производительности, по степени сложности, по габаритам и по иным параметрам. Так, предлагаются и приточные установки для создания централизованной вентиляции с прокладкой каналов по помещениям. Но мы еще в начале статьи договорились, что рассматриваться будут те приборы, которые не требуют значительных затрат и которые, в принципе, может самостоятельно установить любой владелец загородного дома. Такие приточные вентиляционные установки часто еще называют электрическими проветривателями, аэрогиверами и бризерами. Они тоже могут различаться степенью насыщенности функциями, внешним оформлением и, соответственно, ценой.

Существует условная классификация в названиях приборов подобного предназначения.

  • Проветриватели – пот таким термином принято понимать компактные приточные установки, в конструкции которых не предусмотрено функций автоматического климат-контроля, то есть они работают только в предустановленном пользователем режиме.
  • Аэрогивер – по сути, тот же проветриватель, но уже снабженный системой автоматического поддержания заданной температуры подаваемого воздуха.
  • Под названием «бризер» имеют в виду компактную приточную установку, автоматика которой чутко реагирует на изменение внешних условий и самостоятельно вносит изменения в режим работы прибора. Бризеры в обязательном порядке оснащаются многоступенчатой системой фильтрации и очистки воздуха, при этом показатели фильтрации достигают класса Н11, то есть создаётся надежный барьер против микроскопической пыли. аллергенов, спор грибов и плесени, вирусов и бактерий. Бризеры обычно имеют цифровые панели индикации, а работают – практически бесшумно. Это – самые дорогие приборы в линейке компактных приточных установок.

Устройство типичного, не самого сложного комнатного проветривается можно рассмотреть на примере широко применяемой в частном строительстве и в квартирах модели «Eco-Fresh 05». По степени автоматизации его, в принципе, можно отнести к разряду аэрогиверов.

ИллюстрацияКраткая информация об устройстве и работе приточной системы
фре1Это – компактная система приточной вентиляции, разработки и производства болгарской компании «MMotors JSC», специализирующейся именно в этой сфере.
фре2Комплектность поставки – сама установка, пульт дистанционного управления к ней, дополнительный комплект сменных фильтров, руководство по эксплуатации, заводская упаковка.
По желанию потребителя, за дополнительную плату, в комплект может входить и настенный блок управления прибором.
фре3В общем конструктивном плане установка представляет собой два блока (наружный и внутренний), соединённые воздуховодом.
Воздуховод заключен в термоизоляционную оболочку из фольгированного утеплительного материала.

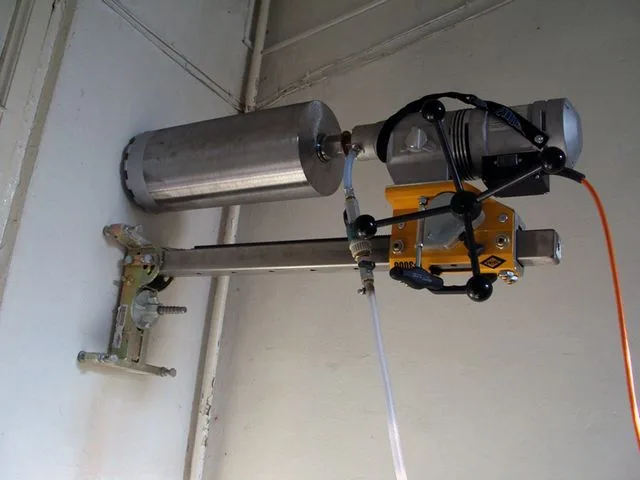

Для монтажа такого воздуховода в стене необходимо проделать сквозной канал диаметром не менее 160 мм.
фре4Гофрированная труба воздуховода позволяет изменять его общую длину. То есть прибор может устанавливаться на стены различной толщины без какой бы то ни было доработки.
Возможно и некоторое искривление «траектории»
фре5Перейдем к внутреннему устройству, и для начала – внешний блок.
Он забран декоративной пластиковой решеткой, по типу неподвижных жалюзи, устроенной таким образом, что даже при сильном дожде в воздуховод не сможет проникнуть вода.
фре6Решетку можно поддеть сбоку и снять, чтобы добраться до отсека фильтров.

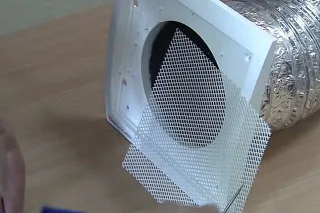

фре7Прежде всего, под решеткой расположена жесткая полимерная сетка с достаточно большими ячейками, которые тем не менее надежно защитят дальнейшие фильтры от попадания крупного мусора и насекомых.
фре8За сеткой установлен комбинированный фильтр – его несложно снять для прочистки или замены на новый.
фре9Фильтр – двуслойный.
Внешняя его поверхность (черная) – это сорбционный фильтр на основе активированного угля, способный нейтрализовать содержащиеся в воздухе вредные соединения, газы выхлопа автомобилей или промышленных выбросов, устранять запахи, в определенной мере – справляться с некоторыми типами болезнетворных микроорганизмов.
фре10С обратной стороны расположен слой их нетканого пористого синтетического материала, который эффективно отфильтровывает микроскопические пылинки. В результате совместной «работы» обеих фильтров воздушный поток проходит весьма неплохую очистку.
Общая эффективность фильтрации по принятой классификации оценивается классом F5: для полноценного бризёра – маловато, но для компактной приточной установки – вполне достойный результат.
фре11Если взглянуть на внешний блок со стороны снятого воздуховода, то там виден обратный клапан – «бабочка» с двумя подпружиненными створками.
Усилие пружин рассчитано таким образом, что створки открываются только под давлением принудительного воздушного потока.
фре12Если приточный вентилятор выключен, то створки закрываются, что предотвращает потери тепла при неработающей вентиляции.
фре13Теперь рассмотрим внутренний блок.
На иллюстрации - его декоративная решетка, рассчитанная на круговое распространение поступающего воздуха. Решетка неброская на вид, но вполне «симпатичная» – во всяком случае, она не испортит никакого интерьера.
Под решеткой хорошо заметна защитная сетка, и по строению, и по функциям аналогичная той, что расположена во внешнем блоке прибора.
фре14Если снять декоративную внутреннюю комнатную решетку, то откроется сам вентилятор с блоком коммутации, электронного управления и индикации. Надо сказать, схема не отличается высоко сложностью.
Здесь же расположен датчик влажности и приёмник сигналов дистанционного управления.
Вентилятор обычный, но, как говорят многочисленные отзывы потребителей – довольно шумный: уровень аэродинамического шума при работе на максимальной скорости может превышать 50 дБ. Это в пределах санитарной нормы для дневных часов, но дискомфорт все же может ощущаться. И никак такой уровень шума не подойдет для спальных или детских комнат. То есть или прибор должен работать не на «полную катушку» (а так оно чаще всего и случается, так как максимальная производительность в жилых комнатах стандартного размера обычно остается невостребованной), или при выборе проветривателя именно для таких помещений придется приобретать более совершенную, малошумную технику – такие модели есть в продаже, но стоить могут значительно дороже.
Кроме того, по имеющимся данным, производитель внес некоторые модернизационные изменения в конструкцию и данной модели, что позволило снизить уровень шума до вполне приемлемых величин – порядка 40 дБ. А на первой скорости, в "ночном режиме работы",  уровень шума при правильном монтаже проветривателя держится  в пределах 30 дБ, что делает прибор практически бесшумным.
фре15На общем фоне выделяется модуль и «иголки» ионизатора воздуха.
При включении соответствующего режима работы прибор насыщает воздух отрицательно заряженными ионами, благотворно действующими на атмосферу в помещении, облегчающими дыхание, способными успешно бороться с рядом патогенных микроорганизмов.
фре16С обратной стороны внутреннего блока, если отсоединить воздуховод, виден электрический нагреватель воздуха.
В данном случае это обычный «сухой» ТЭН со спирально изогнутой трубкой. Нагреватель включен в схему через термостат, рассчитанный на максимальный нагрев воздуха до +23 ºС. При температуре воздуха 17 ºС и выше термостат и вовсе не включит нагреватель. При низких температурах, ниже -12 ºС, мощности ТЭНа будет недостаточно, и для требуемого прогрева воздушного потока потребуется максимально снижать производительность прибора (уменьшать количество оборотов вентилятора).
К слову, ТЭН достаточно «прожорливый» – если потребление вентилятора даже на максимальных оборотах не превышает 45 Вт/час, то для нагревателя при полной нагрузке потребуется все 430 Вт/час.
Электрическая схема прибора, кроме того, включает термореле, которое не допустит перегрева при нештатной ситуации – отключит питание при достижении предельного уровня температуры.
фре17Управление удобно осуществлять с дистанционного пульта. На его панели расположены кнопки переключения всех доступных режимов работы.
Первый блок кнопок (на иллюстрации выделены красным овалом) – это запуск и остановка проветривателя. О том, что прибор включен, будет сигнализировать горящий зеленый индикатор-светодиод в верхней части декоративной решетки.
В центральной части пульт расположен блок кнопок (синий овал) для ступенчатого переключения скорости вращения вентилятора, а значит – и общей производительности проветривателя.
Предусмотрено пять ступеней переключения.
фре18Справа внизу – кнопки включения подогревателя (желтый овал). О включенном ТЭНе будет говорить промигивающий сигнал красного светодиода.
фре19Слева внизу – кнопки управления ионизатором воздуха (зеленый овал).
При включенном режиме ионизации загорается голубой индикатор.
фре20Наконец, проветриватель имеет встроенный датчик влажности, который может автоматически запустить прибор на полную мощность, если значение этого параметра превысит максимально допустимый порог в 75%.
При нормализации влажности работа вентилятора вернется в предустановленный пользователем режим.
Функция контроля влажности управляется специальным набором кнопок пульта (голубой овал), а на самом приборе о включении данной опции сигнализирует оранжевый индикатор.
фре21Примерно так будет выглядеть проветриватель при всех включенных опциях прибора.
фре22Такая приточная установка обладает весьма впечатляющей производительностью – на максимальных оборотах вентилятора объем перекачиваемого воздуха оценивается в 100÷120 м³/час, что обычно с лихвой остаточно даже для весьма больших жилых помещений.
Масса прибора – всего 3,1 кг.
Степень защищенности корпуса — IP 34.
Стоимость такой приточной установки – в районе 19-20 тысяч рублей.
фре23Прибор рекомендуется устанавливать поблизости от открывающейся створки окна – в инструкции по эксплуатации есть и руководство по монтажу проветривателя.
Впрочем, такая установка у окна, скорее, имеет определяющее значение для жильцов квартир в многоэтажках, с точки зрения возможности замены фильтров без использования альпинистского снаряжения.
В частном же доме подобных проблем обычно не возникает, и место установки может быть выбрано произвольно.

Теперь, для большей полноты информации – краткий обзор предлагаемых впродаже компактных вентиляционных приточных установок:

Название моделиИллюстрацияКраткое описание особенностей моделиПримерный уровень цен
«AEROPAC SN»пакНастенный компактный проветриватель от германского производителя, с корпусным исполнением внутреннего блока.
Трехступенчатая система фильтрации поступающего воздуха, в том числе – угольный сорбентный фильтр. В регионах со здоровой экологией может меняться на обычный фильтр класса F3.
Высокая производительность – на максимальной серости вращения вентилятора обеспечивает приток воздуха в объеме 140 м³/час. Семь ступеней регулировки.
При режимах до 60 м³/час (включительно) прибор работает практически бесшумно – уровень шума всего 22 дБ.
Удобная панель управления с индикацией на корпусе прибора. Таймер отключения. Возможность переключения работы в пассивный режим, то есть без включения вентилятора.
Предпочтительная установка – около радиаторов отопления, так как прибор не оснащен системой подогрева поступающего воздуха.
Потребляемая мощность – до 30 Вт/час.
Габариты - 270×467×132 мм.
19 000 руб.
«ТИОН О2»тиоПрибор отечественного производства, выпускается в различный модификациях, и в комплектации «STANDART» вполне может считаться полноценным бризером.
Интеллектуальная система климат контроля с возможностью предустановки температуры нагрева поступающего воздуха.
Четыре ступени мощности вентилятора обеспечивают производительность бризера в диапазоне от 40 до 120 м³/час, с уровнем аэродинамического шума от 30 до 52 дБ.
Трехступенчатая система фильтрации, в том числе сорбционный фильтр соответствующая классу Н11. При желании можно установить фильтрующий модуль AK-XXL, который даже в самых неблагоприятных условиях обеспечит поступление чистого воздуха, безопасного для людей со склонностью к аллергическим реакциям.
Удобное цифровое табло индикации и управления, дистанционный пульт. Индикация ресурса фильтров.
Потребляемая мощность – от 18 до 1450 Вт. в зависимости от режима работы.
Габариты 511×451×163 мм
В комплектации «STANDART» - 29 000 руб.
«LUFBERG IFRESH»IFreshКомпактный аэрогивер с весьма неплохой функциональностью, производства Швейцарии.
Три ступенчатых режима работы вентилятора обеспечивают приток воздуха в диапазоне от 40 до 120 м³/час.
Встроенный нагреватель с двумя режимами мощности и с функцией климат-контроля. Нагреватель – керамического типа, что сказывается на экономичности в плане потреблении электроэнергии (на полной мощности не превышает 840 Вт/час).
Прибор относят к наиболее бесшумным – при работе на минимальных оборотах уровень шума не превышает 22 дБ.
Двухступенчатая фильтрация, соответствующая классу F7 + угольный сорбентный фильтр, что для полноценного бризера все же недостаточно.
Ручное управление заслонкой.
Удобная система индикации, управление – с дистанционного пульта.
Габариты вентиляционной установки – 443×594×160 мм
30 000 руб.
«СЕЛЕНГА ЕС ФКО»селенгаБризер отечественного производства с отличными эксплуатационными показателями.
Плавная регулировка объема подаваемого воздуха в диапазоне от 20 до 160 м³/час.
Центробежный ЕС-вентилятор с крайне низким уровнем шума при работе – даже на максимальной скорости шумность не превышает 37 дБ.
Современный экономичный полупроводниковый керамический нагреватель повышенной пожаробезопасности, система климат-контроля с возможностью предустановки необходимой температуры нагрева воздуха.
Пятиступенчатая система фильтрации, включающая в том числе каталитический фильтр и блок ультрафиолетового облучения на базе светодиодов с повышенным ресурсом эксплуатации (6 лет непрерывной работы). Все это дает очистку воздуха буквально на молекулярном и микробиологическом уровне.
Стильный корпус с удобной и понятной панелью индикации и управления, но, правда, не предусмотрен дистанционный пульт.
Габариты такого бризера - 380×514×106 мм.
45 000 руб.
«V-STAT FKO»v-stat_fko_8514Приточная установка российского производства с внешним размещением основного блока, что особо удобно для частных домов.
Выраженным достоинством можно считать и то, что такой прибор способен обеспечивать притоком свежего воздуха сразу два смежных помещения.
Диапазон производительности – от 45 до 230 м³/час с трёхступенчатой регулировкой.
Наружное размещение сводит практически до нуля шумовой эффект, но и уровень издаваемого при работе шума на максимальной скорости вращения вентилятора не превышает 43 дБ.
Керамический нагреватель, климат контроль. Таймер с возможностью недельного программирования режимов работы. Встроенный воздушный клапан, оснащенный сервоприводом.
Трехступенчатая система фильтрации класса F9 + сорбционный и каталитический фильтр.
Потребляемая мощность при полной нагрузке: вентилятора – 83 Вт, нагревателя - 3000 Вт.
Удобный цифровая настенная панель управления, дистанционный пульт.
Уникальная система установки прибора, позволяющая выполнить ее самостоятельно.
Габариты наружного блока – 849×405×209 мм, масса – 19 кг.
83 000 руб.

Установка подобных проветривателей – не особо сложна и обычно подробно изложена в инструкции по эксплуатации приборов. Правда, процесс монтажа всегда включает одну непростую операцию – это проделывание в стене сквозного проема с диаметром, обеспечивающим прохождение трубы-воздуховода (у каждого из бризеров могут быть свои параметры). Хозяевам частного дома в этом вопросе, безусловно, проще – у них во многих случаях имеется возможность тем или иным образом самостоятельно проделать такой сквозной канал, не прибегая к использованию специальных инсрументов и без вызова мастеров. Жильцам квартир обычно приходится вызывать специалистов для этих целей.

Специальная установка с алмазной коронкой, способная прорезать ровные цилиндрические каналы нужного диаметра даже в бетонных стенах

Специальная установка с алмазной коронкой, способная прорезать ровные цилиндрические каналы нужного диаметра даже в бетонных стенах

Впрочем, если посмотреть на прайсы компаний, предлагающих подобное вентиляционное оборудование, то можно убедиться, что цены на профессиональный монтаж приточных клапанов и проветриваетей – не столь и пугающие, и во всяком случае — никак не сопоставимы со стоимостью самого оборудования. Так что это вполне можно себе позволить, если хочется обойтись без трудоемких операций и без грязи и пыли в помещениях.

Видео: пример монтажа компактной приточной вентиляционной установки – аэрогивера «iFresh»

Способы оптимизации приточной вентиляции

Очевидный недостаток рассмотренных компактных установок приточной вентиляции – это или нагнетание холодного воздуха зимой, или немалые затраты на его предварительный прогрев. В определенной степени снизить это негативное обстоятельство помогают некоторые усовершенствования системы.

Использование принципа рекуперации воздуха

Если отбирать тепло у воздуха, отводимого зимой из помещений, то его можно применять для предварительного нагрева поступающего свежего потока. Именно такой принцип рекуперации применяется в комплексных приточно-вытяжных системах вентиляции – два потока встречаются в одном теплообменнике.

С некоторым упрощением подобную схему теплообмена применяют и в проветривателях, оснащенных специальным блоком для аккумуляции тепла. Правда, при этом такие установки уже нельзя назвать только приточными, так как они способны работать реверсивном режиме – то на приток, то на вытяжку.

Рассмотрим на примере децентрализованного проветривателя-рекуператора «Blauberg Vento Expert A50-1 Pro» германского производства. Одновременно будет продемонстрирован порядок монтажа – а подобная схема установки приницпиально не меняется и на других типах проветривателей, лишь несколько варьируясь в нюансах конкретной модели.

ИллюстрацияКраткие пояснения по устройству, принципу работы и монтажу прибора
реп1Внешний вид прибора – он состоит из очень компактного внутреннего блока, наружного декоративно-защитного колпака, связанных между собой трубой-воздуховодом.
реп2А это – комплектность поставки. Хорошо показаны внешний блок, наружный колпак, воздуховод с картриджем, пульт дистанционного управления и поролоновый вкладыш для снижения уровня внешнего шума.
реп3Внутри воздуховода, со стороны помещения, располагается цилиндрический картридж, имеющий два обтюрационных пояска, обеспечивающих герметизацию его установки по окружности.
реп4Картридж с обоих торцов закрыть круглыми пористыми фильтрами механической очистки воздуха.
Фильтры легко снимаются для прочистки или замены.
реп5Снятие фильтра с противоположной стороны картриджа.
реп6При снятых фильтрах открывается внутреннее устройство картриджа.
С одной, обращенной к улице стороны в нем размещен канальный вентилятор, обеспечивающий принудительное перемещение воздуха. Вентилятор реверсивный, то есть может работать в обоих направлениях при переключении фаз питания.
С внутренним блоком вентилятор коммутируется с помощью клеммной колодки (она хорошо видна на иллюстрации выше).

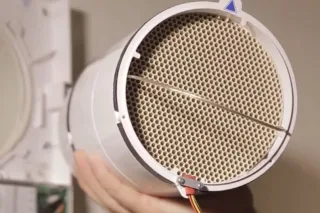

реп7Весь остальной объем картриджа занимает керамический теплообменник, обеспечивающий рекуперацию (в данном случае правильнее будет сказать регенерацию) тепла и влажности.
Теплообменник имеет выраженную сотовую трубчатую структуру для максимальной полезной площади теплообмена.
реп8Тыльная сторона внутреннего блока.
Хорошо видны жалюзи, закрывающие канал поступления воздуха при неработающей установке. Жалюзи оснащены специальным приводом и действуют в автоматическом режиме.
реп9На боковой стороне внутреннего блока, справа внизу, расположена кнопочная панель управления и индикации режимов работы.
Внутри блока размещена электронная схема с коммутационными клеммами.
реп10Вот так, неброско и не нарушая никакого интерьерного стиля, будет выглядеть внутренний блок после установки в помещении.
реп11Снаружи канал поступления воздуха закрывается металлическим декоративным колпаком со съемной крышкой.
реп12Так будет выглядеть проветриватель с улицы после полной установки.
реп13Перейдем к процессу установки.
Для этого необходимо в выбранном месте проделать в стене сквозной канал диаметром 155÷160 мм (под трубу воздуховода с наружным диаметром 150 мм).
реп14Если установка проветривателя производится в период проведения ремонта и отделки помещения, то целесообразно сразу предусмотреть скрытую подводку электропитания к нему.
Мощность прибора невысока, так что будет вполне достаточно кабеля с сечением жил 1 мм.
реп15Входящая в комплект пластиковая труба воздуховода отрезается в нужный размер по длине, с таким расчетом, чтобы внутри она была заподлицо со стеной (или выступала не более чем на 3 мм), а снаружи – выступала на 3 ÷ 5 мм.
реп16Труба-воздуховод вставляется в проделанный канал.
реп17Снаружи, на фасаде, на выступающую от поверхности стены часть воздуховода надевается отверстием корпус декоративно-защитного колпака.
реп18Его имеет смысл выровнять по строительному уровню, после чего – закрепить дюбелями к стене через имеющиеся отверстия.
реп19Далее, работа продолжается внутри помещения.
Для того чтобы облегчить ровную, без перекосов, установку внутреннего блока, в комплекте поставки предусмотрен специальный картонный шаблон.
Его прикладывают точно к воздуховодному каналу (вот где может пригодиться небольшое выступание трубы от стены)…
реп20…точно позиционируют с помощью строительного уровня, при необходимости – временно фиксируют шаблон на стене с помощью отрезков малярного скотча…
реп21…а затем через имеющие отверстия намечают центры под сверление отверстий для крепежных дюбелей.
После этого шаблон можно снять, и по намеченным центрам перфоратором высверлить отверстия под дюбель-пробки.
Прибор – не тяжёлый, и для крепления достаточно дюбелей под пробки Ø 6мм (они, кстати, входят в комплект прибора).
реп22Далее, перед навешиванием внутреннего блока, необходимо заполнить оставшееся пространство между воздуховодом и материалом стены монтажной пеной.
Выступившие излишки пены после полного застывания обрезаются острым ножом заподлицо со стеной.
реп23Далее, с внутреннего блока снимается верхняя лицевая панель – для этого нажимаются два фиксатора-защелки, расположенных по бокам прибора.
реп24После этого необходимо выкрутить два самореза и снять прозрачную крышку коммутационного отсека.
реп25Следующим шагом прибор необходимо закрепить на стене.
Вначале в отверстие на тыльной стороне корпуса заводится проложенный кабель питания (возможна и открытая нижняя подводка – там для этих целей стоит соответствующая заглушка).
Затем блок «надевается» на едва выступающую трубу воздуховода, отверстия на корпусе совмещаются с уже забитыми дюбель-пробками, и прибор окончательно фиксируется на поверхности стены саморезами.
реп26Проводится коммутация кабеля питания.
Обратите внимание – на клеммной колодке обозначено правильное положение нулевого (N) и фазного (L) проводов (показано желтой стрелкой). Для модуля управления проветривателем правильная «распиновка» контактов имеет значение.
реп27Зачищенные концы проводов заводятся в соответствующие клеммы м затягиваются в них винтами.
Для надежности соединения подключенный кабель после коммутации прижимается специальной фиксирующей планкой (на иллюстрации выше она показана синей стрелкой).
После выполнения всех этих действий устанавливается на место и фиксируется саморезами прозрачная крышка отсека.
реп28Затем в канал воздуховода осторожно вставляется картридж.
Он заходит очень плотно благодаря обтюрационным кольцам.
Сверху на картридже имеется метка – ее необходимо совместить с соответствующей риской на корпусе, тогда картридж идеально встанет в пазы.
реп29Контактная колодка картриджа подключается к своей ответной части, расположенной справа в корпусе внутреннего блока.
реп30Монтаж внутреннего блока практически завершен.
Осталось лишь установить декоративную крышку – она защёлкивается на фиксаторы с соответствующим звуком.
реп31Теперь необходимо завершить работы снаружи. А именно – установить в воздуховод шумопоглощающую вставку.
В комплект поставки входит небольшой поролоновый мат, с рельефной поверхностью с одной стороны и с приклеенной бумажной подложкой – с противоположной.
реп32Этот мат вначале просто сворачивается в трубку, бумагой наружу…
реп33…и заводится с внешней стороны в воздуховод до упора в картридж.
В этом положении необходимо наметить те излишки по длине и ширине, которые предстоит обрезать, чтобы получающийся вкладыш полноценно встал на место – плотно прилегая изнутри по окружности к поверхности трубы и не выступая наружу.
реп34После этого производится прирезка поролонового мата в намеченный размер…
реп35…с его последующей окончательной установкой в воздуховод.
Такой пористый вкладыш очень эффективно поглощает внешние шумы с улицы, не давая им распространяться внутрь помещений при открытых жалюзи проветривателя.
реп36Завершает процесс монтажа установка верхней крышки наружного декоративно-защитного колпака.
Она просто одевается на пазы корпуса, сдвигаясь сверху вниз.

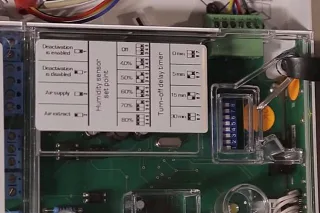

реп37При необходимости, проводится еще точная настройка работы прибора «по умолчанию».
Для этого внутри корпуса внутреннего блока имеется колодка двухпозиционных переключателей, а рядом с ней – шильдик–«шпаргалка» с расшифровкой того или иного положения каждого из них.
Подробнее о настройке изложено в инструкции по эксплуатации проветривателя.
реп38Управление работой прибора может осуществляться кнопками на корпусе или с дистанционного пульта.
Предусмотрено несколько режимов работы (не считая изменения скорости вращения вентилятора):
- обычная работа на приток воздуха в помещение;
- работа на вытяжку;
- в холодное время года используется реверсивный режим. Он заключается в следующем:
При запуске прибор начинает работать на вытяжку в течение 70 секунд. При этом вытягиваемый из помещения воздух отдает свое тепло и отчасти – избыточную влажность теплообменнику в картридже. По прошествии этого времени направление вращения вентилятора меняется на противоположное, то есть он обеспечивает приток воздуха, который получает нагрев от аккумулированного в картридже тепла. И такая смена направления работы происходит каждые 70 секунд.
Подобный принцип позволяет полезно утилизировать более 90% тепла, сводя к минимуму теплопотери помещения и не требуя при этом дополнительного источника энергии.
реп39Уход за прибором в период его эксплуатации – несложен. Он сводится лишь к регулярной очистке фильтров, установленных с обеих сторон картриджа.
Для этого прибор полностью обесточивают, затем снимают верхнюю крышку.
Контактная колодка картриджа отключается от ответной части.
реп40Далее, картридж аккуратно вытягивается наружу.
Для удобства этой операции предусмотрена специальная металлическая ручка-скоба.
реп41С вынутого картриджа снимаются фильтры.
Обычно их достаточно хорошо выбить от скопившейся пыли, при необходимости – промыть чистой тёплой водой и хорошенько просушить.
Далее, фильтры ставятся на место, и производится обратная сборка прибора, в том же порядке, как уже было показано выше.
После включения питания он вновь готов к дальнейшей эксплуатации.

Как видите, схема работы достаточно проста, но ее главный недостаток в том, что приток воздуха перемежается с вытяжкой, и для полноценной постоянной вентиляции этого может быть и недостаточно. Поэтому подобные проветриватели обычно применяют в паре, оснащенной общим модулем управления – он обеспечивает работу обеих приборов в противофазе: пока один обеспечивает приток подогретого в регенераторе воздуха, второй работает на вытяжку и одновременно – на аккумуляцию тепла. Через определенное время (как правило в современных моделях оно может автоматически варьироваться в зависимости от разницы температур на улице и в помещении – за этим следят температурные датчики) работа приборов одновременно перенаправляется на противоположное направление – и так далее. Таким образом, в помещении в любой момент времени обеспечивается приток свежего и одновременно – подогретого воздуха. Многие производители практикуют выпуск и продажу именно таких комплектов, с двумя равноценными установками, работающими одновременно в противоход.

Стоимость таких комплектов – достаточно высока и не всем доступна. Но, как известно, наши мужчины – самые умелые и изобретательные в мире. Предлагаем посмотреть на пример самостоятельного изготовления подобной пары проветривателей с рекуперацией (регенерацией) тепла.

ИллюстрацияКраткие комментарии по устройству и работе самодельной вентиляционной системы с рекуперацией

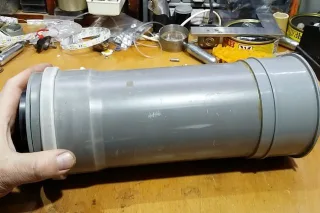

сар1Установка состоит из двух совершенно одинаковых по конструкции блоков.
Для изготовления корпусов каждого из них использованы обычные канализационные пластиковые трубы диаметром 110 мм.
Длина – в соответствии с толщиной стен здания.

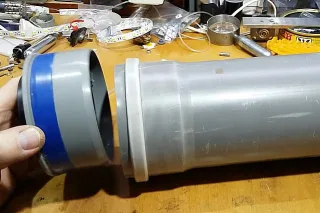

сар2Со стороны помещения в раструб корпуса вставлена штатная заглушка.
Предприняты меры для герметизации этого соединения – выполнена необходимая подмотка.

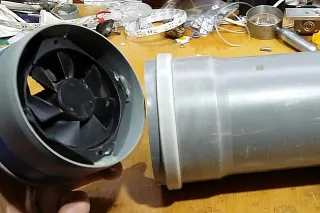

сар3Внутри заглушки установлены два вентилятора, обычных, от блока питания компьютера.
Вентиляторы размещены «спина к спине», то есть работают в противоположных направлениях.
В данном случае мастер зафиксировал вентиляторы с помощью силиконового термоклея.

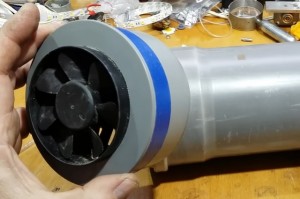

сар4На иллюстрации показан второй вентилятор, «выглядывающий» в прорезанном окне торцевой части заглушки.
Использование таких парных вентиляторов мастер мотивирует их доступностью. При желании, конечно, можно подыскать и реверсивную модель, ограничившись в таком случае установкой одного вентилятора. Правда, это может уже обойтись существенно дороже.

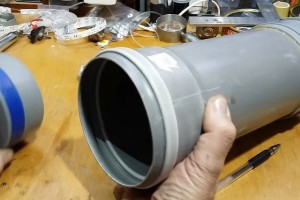

сар5Уберем заглушку в сторону, и заглянем в саму трубу-воздуховод.

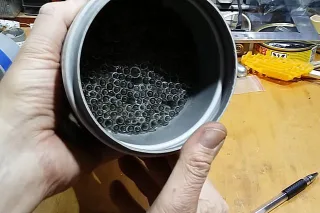

сар6Внутри трубы размещен теплообменник. В данном варианте проветривателя он представляет собой множество стеклянных трубочек, вырезанных по одной длине, которые плотно заполняют все внутреннее пространство блока.
Именно стеклу «поручено» отбирать тело у воздуха, выводимого наружу, и передавать его при работе прибора на приток.
сар7Кстати, по словам мастера, поиск необходимого (весьма немалого) количества стеклянных трубок стал одной из основных проблем при создании этого проветривателя.

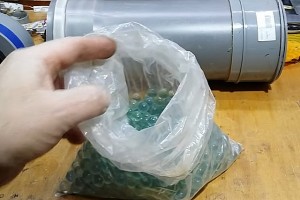

сар8Поэтому при создании очередной пары приборов решено было отказаться от трубок в пользу стеклянных шариков.
2017-03-24_173729Многочисленные каналы, остающиеся между шариками при их плотной засыпке в корпус, способствуют максимальной передаче тепла.
Для заполнения двух одинаковых блоков потребовалось около шести килограмм таких шариков. Кроме того, пришлось установить сетки для создания границ заполняемого шариками объема, что несколько усложнило конструкцию воздуховода.
Сразу бросается в глаза отсутствие воздушных фильтров, а это вполне может привести к быстрому зарастанию теплообменника пылью. Но возможностей установки круглых фильтров с обеих сторон теплообменника или с торцевых сторон трубы – немало, и дело лишь за реализацией – для грамотного мастера это всего пару часов работы.

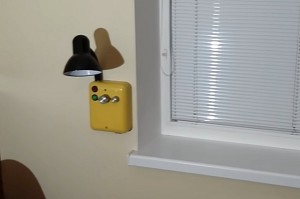

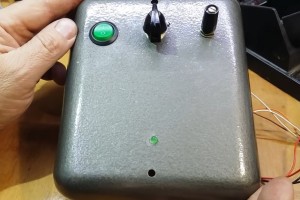

сар10Теперь – о блоке управления.
Для корпуса использована металлическая коробка от телефонного коммутатора-распределителя. Внешние органы управления:
- тумблер включения;
- рукоятка переключателя режимов работы (предусмотрено три режима – только на приток, только на вытяжку и реверсивный, нацеленный на рекуперацию воздуха);
- маховик изменения скорости вращения вентиляторов.

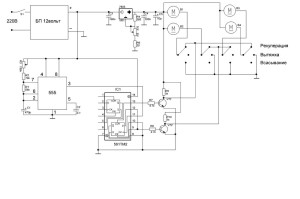

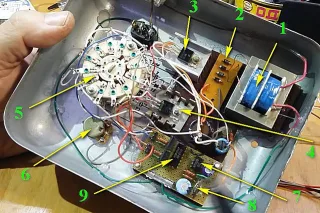

сар11А это – внутреннее устройство блока управления. Для мастеров, хотя бы немного разбирающихся в электронике, схема должна быть проста и понятна.
1 – трансформатор от обычного зарядного устройства с выходом на 12-15 вольт.
2 – диодный мост-выпрямитель.
3 – интегральный стабилизатор напряжения на 12 вольт, обеспечивающий общее стабилизированное питание схемы.
4 – еще один стабилизатор напряжения, который буде выдавать питание на вентиляторы в диапазоне от 6 до 10 вольт.
5 – переключатель режимов работы.
6 – переменный резистор, для управления напряжением питания вентиляторов.
7 – микросхема-таймер.
8 – подстроечный резистор, позволяющий корректировать время срабатывания таймера.
9 – микросхема-коммутатор с двумя транзисторами на выходе – для переключения питания между парами вентиляторов.
сар12Эта же схема – в принципиальном графическом изображении.
сар13Как это работает?

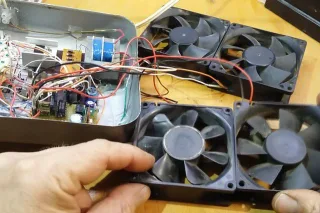

Для демонстрации на столе выложены и подключены к выходным клеммам пары вентиляторов, которые будут устанавливаться в вентиляционные блоки.

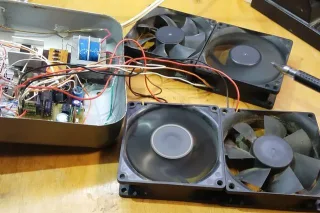

сар14Питание включено, установлен режим рекуперации, и заработали два вентилятора, работающие в противоход – на приток и на вытяжку.

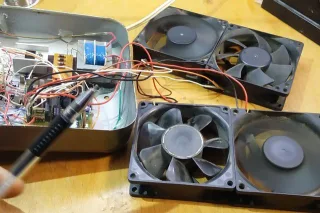

сар15Прошло установленное время (в данном случае это 70 секунд), и произошло автоматическое переключение – работающие ранее вентиляторы остановились, и в работы вошла вторая пара, работающая в противофазе.
Такое переключение будет происходить постоянно, пока будет задействован режим рекуперации воздуха.

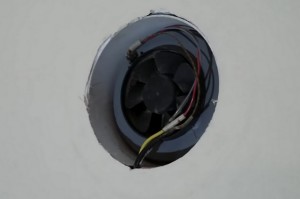

сар16Блоки останавливаются в проделанные в стене сквозные каналы.
В данном случае мастер заранее предусмотрел скрытую под отделкой проводку.

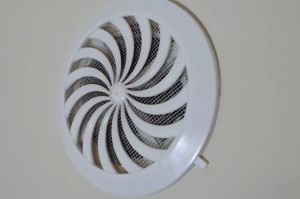

сар17В помещении каналы закрыты вот такими вентиляционными решётками, которые приобретены в хозяйственном магазине.

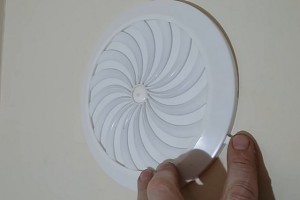

сар18Решетки оснащены задвижкой, которая может полностью перекрыть путь поступления воздуха.
сар19Вентиляционные блоки размещены с двух сторон окна и с установленными решетками отлично вписываются в интерьер комнаты.
Вот так выглядит один из блоков, стоящий справа от окна.

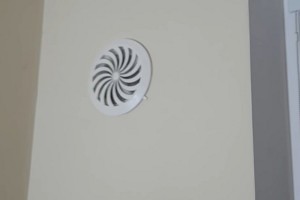

сар20А это – его «сотоварищ-антагонист» слева от окна.

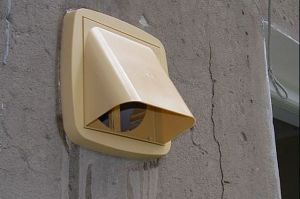

SANYO DIGITAL CAMERAНа улице каналы прикрыты вот такими защитно-декоративными колпаками.
сар22Ну и, наконец, немало мастер потрудился и над внешностью блока управления.
Установлены красивые ручки, светодиодные индикаторы, а венчает «творение» еще и лампа, повышающая комфортность излюбленного места отдыха хозяина.

Несмотря на обилие скептических или даже выраженно негативных комментариев, идея заслуживает внимания, и некоторые домашние мастера уже реализовали ее, опробовали на практике и остались весьма довольны результатами. Кроме того, очевиден весьма внушительный модернизационный задел – есть где развернуться и в плане использования более мощных вентиляторов, и в применении качественных фильтров, и в экспериментах с материалами теплообменника.

Использование энергии земли – грунтовые теплообменники для приточной вентиляции

Как известно, ели углубиться значительно ниже уровня промерзания грунта в данной местности, то его температура практически достаточно стабильна на протяжении всего года и удерживается на уровне примерно в +10 градусов с незначительными сезонными колебаниями – этому способствует постоянно поступающая снизу геотермальная энергия. Почему бы это обстоятельно не задействовать для хотя бы предварительного прогрева воздуха, подаваемого в помещения через установки приточной вентиляции?

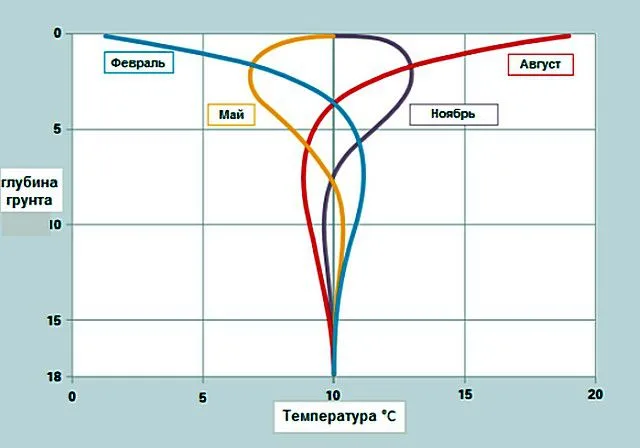

Сезонные колебания температуры грунта ниже уровня его промерзания – невелики, и это обстоятельство в последнее время широко используют в полезных целях

Сезонные колебания температуры грунта ниже уровня его промерзания – невелики, и это обстоятельство в последнее время широко используют в полезных целях

Для этого служат грунтовые теплообменники, через которые воздух проходит до попадания в приточную вентиляционную установку. Информация о них будет дана лишь обзорно, так как такие системы требуют тщательных расчетов, весьма масштабных работ по созданию и, безусловно, заслуживают отдельной публикации, которая обязательно появится на страницах нашего портала.

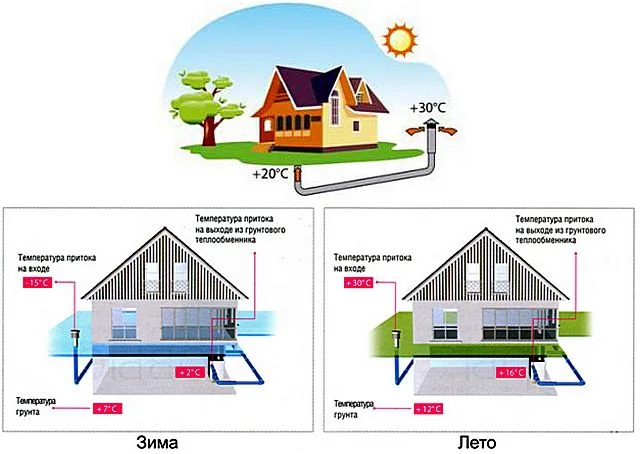

Принцип действия грунтового теплообменника для приточной вентиляции

Принцип действия грунтового теплообменника для приточной вентиляции

Принцип работы грунтового теплообменника заключается в том, что воздух, проходя по нему в зимнее время, получает «положительный температурный заряд» то есть нагревается до определенного уровня и потому требует уже куда меньшего количества энергии для окончательного нагрева до комфортной температуры. Летом картина обратная – в знойный день горячий воздушный поток охлаждается до приемлемого уровня, и это дает немалую экономию на кондиционировании помещений.

Итак, для создания грунтового теплообменника (встречаются названия «грунтовый коллектор» или «геотермальная вентиляция») применяются схемы с гравийной засыпкой и с прокладкой контура труб.

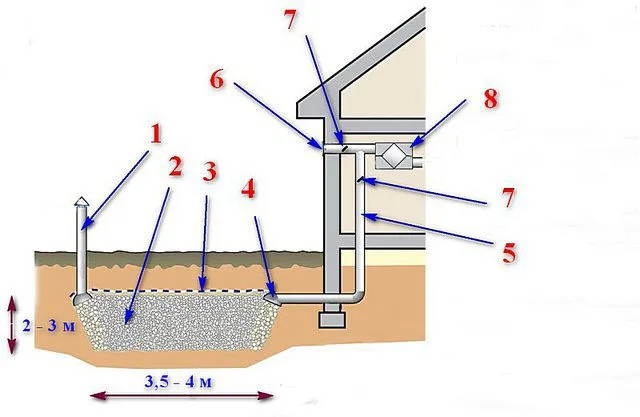

  • На схеме ниже представлен принцип устройства гравийного теплообменника:
Примерное устройство грунтового теплообменника с гравийной засыпкой

Примерное устройство грунтового теплообменника с гравийной засыпкой

1 – заборный патрубок вентиляции с зонтом для защиты от осадков.

2 – слой гравийной засыпки в выкопанном котловане. Засыпка должна располагаться на глубине нижу ровня промерзания грунта, а ее примерные размеры – показаны на иллюстрации.

3 – обязательный слой термоизоляции, в качестве которой обычно применяются плиты эксрудированного пенополистирола.

4 – патрубок забора воздуха из гравийного теплообменника.

5 – канал поступления воздуха из теплообменника в систему приточной вентиляции.

6 – патрубок прямого притока воздуха в вентиляцию, минуя теплообменник.

7 – система клапанов, переключающих подачу воздуха с одного из двух направлений.

8 – рекуператор, осуществляющий догрев поступающего воздуха.

К достоинствам такого грунтового теплообменника можно отнести компактность, относительную простоту и невысокую стоимость создания, способность оптимизировать, кроме температуры, еще и влажность воздуха.

Но и недостатков – немало. Так, на охлаждение воздуха летом такая схема работает неэффективно. А в холодное время года подобный теплообменник нельзя использовать постоянно – требуются весьма значительные паузы, продолжительность в несколько часов. За счёт чрезмерно высокой теплоемкости гравия, он способен быстро выстудиться потоком холодного воздуха, и температура поступающего в помещения потока практически не будет отличаться от уличной. Таким образом, потребуется немало времени на прогрев засыпки геотермальным теплом. Для переключения режимов работы вентиляции предусматриваются клапаны, которые меняют направление притока то через теплообменник, то напрямую.

  • Более широко используются теплообменники трубного типа. По сути – это проложенный в грунте контур труб, по который производится прокачка воздуха до поступления в систему вентиляции.

Существует несколько схем прокладки таких контуров:

— Самая простая – это линейное расположение трубы. Но за этой простотой кроется необходимость весьма протяженного участка, измеряемого десятками метров, что редко бывает осуществимо на практике.

— В условиях недостаточности территории трубный контур располагают по ломаной линии, чтобы в итоге выйти на расчетную длину. Иногда даже применяют прокладку труб по периметру дома, как показано на иллюстрации.

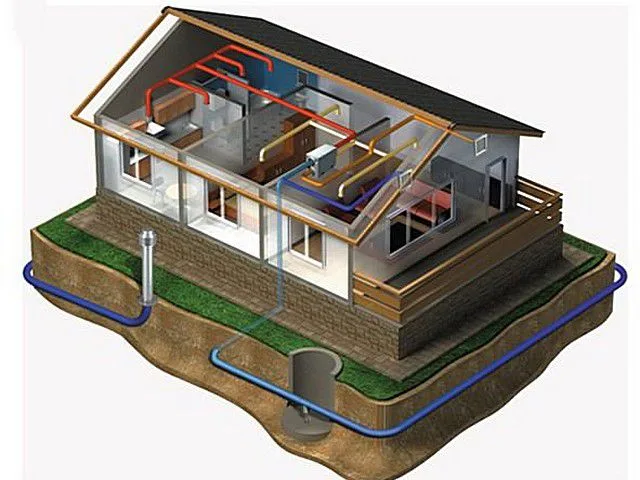

Грунтовый трубный теплообменник расположился по периметру здания

Грунтовый трубный теплообменник расположился по периметру здания

Это, кстати, не особо хорошо, так как использование прямоугольных поворотов создает ненужное сопротивление воздушным потокам – рекомендуется устраивать изменение направления под острыми углами в 35 ÷ 45 градусов.

— Наконец, самой совершенной может считаться многоканальная схема, обеспечивающая максимальную эффективность системы при минимальном использовании площади участка.

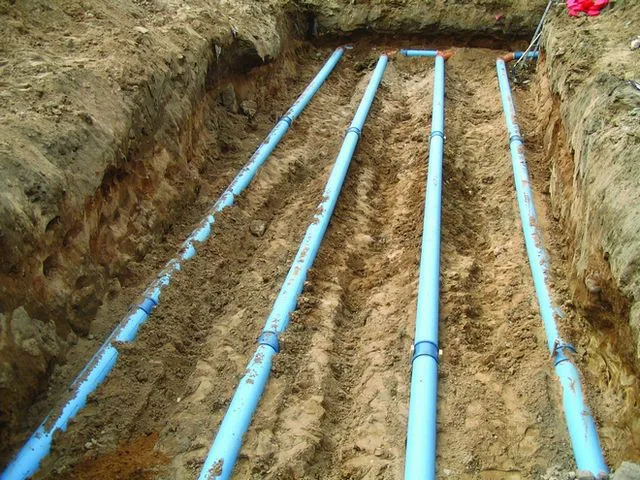

Самую высокую эффективность показывают многоканальные грунтовые теплообменники

Самую высокую эффективность показывают многоканальные грунтовые теплообменники

Всем трубным теплообменникам присущи общие недостатки, главный из которых – это образование и накопление конденсата. Для борьбы с этим явлением устраиваются специальные спускные клапаны в колодцах, а трубы в обязательном порядке должны иметь уклон в сторону такого колодца.

Браться самостоятельно за создание грунтового теплообменника, не имея на руках результатов обязательных расчетов и не обладая соответствующим опытом – попахивает авантюрой. Работы предстоят весьма масштабные и дорогостоящие, ждать быстрой окупаемости проекта не приходится. При неквалифицированном создании такой системы, в лучшем случае – это будут деньги, почти буквально – на ветер. А в худшем случае, помимо потерянных средств, можно получить фатальное переохлаждение грунта на участке, гибель всей его экосистемы, «мёртвое пятно», на котором еще долго не будут приживаться никакие растения. Затея, безусловно, хорошая, но требующая квалифицированного подхода.

Рекомендуемые статьи по теме


Комментарии:

Задайте вопрос здесь или на нашем форуме

Присоединяйтесь к нашему сообществу

И получите ещё больше идей и лайфхаков по ремонту, дизайну и строительству из наших социальных сетей


Уже 400 000 участников с нами, присоединяйтесь и вы!

Подписывайтесь на нас Вконтакте

Пошаговые фотоотчеты по ремонту и строительству
