Почему в розетке две фазы: выясняем причины появления и самостоятельно устраняем

Даже далекий от электротехники хозяин дома или квартиры просто обязан обладать минимальным набором знаний и навыков, касающихся эксплуатации домашней электросети. И это означает не только умение втыкать вилку в розетку, щелкать выключателем или менять перегоревшие лампочки. Необходимо иметь понятия о проведении простейшей диагностики сети, о выявлении явных неполадок в ее работе. Ведь некоторые из них вполне можно исправить самостоятельно, не прибегая к вызову специалиста.

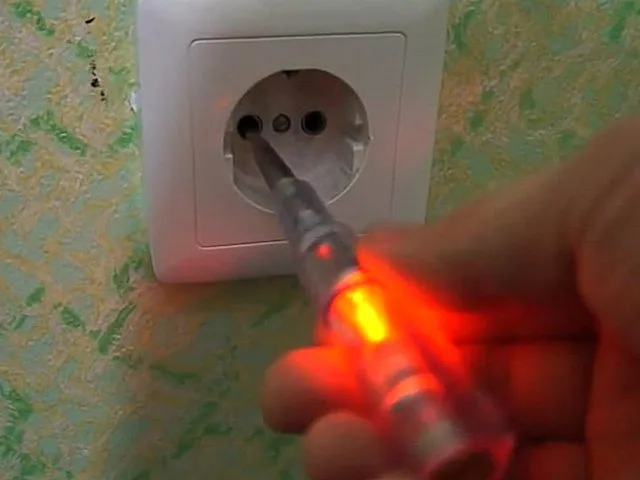

Почему в розетке две фазы
Почему в розетке две фазы

К одной из простейших проверок, к которым прибегают при внезапном отключении освещения или бытовых электроприборов,  но при оставшихся включенными автоматами, относится проверка наличия фазы. Индикаторная отвёртка есть у большинства хозяев, и сам процесс занимает считанные минуты. И все более-менее понятно, когда такая «ревизия» показывает отсутствие фазы – это могут быть просто перебои в электроснабжении. Но иногда ситуация иная – индикатор светится в обеих гнездах розетки! Понятно, что проблем с подачей нет. Но в чем же дело, почему в розетке две фазы?

Давайте разберемся с причинами такой ситуации, с возможными способами устранения подобных неисправностей.

В каком гнезде должна быть фаза в розетке?

Многим этот вопрос покажется смешным. Но, тем не менее, и с этим следует сразу внести должную определённость, так как публикация рассчитана на совершенно неопытных пользователей. А у них, нет-нет, да и проскакивают неясности. Именно этим, наверное, объясняется немалое количество поисковых запросов типа «в какой дырке розетки искать фазу»? (Правильнее, наверное, выразиться «в каком гнезде»).

Итак, смотрим на однофазную розетку тех стандартов, которые могут встретиться в российских домах – чаще всего это тип С или тип F.

Различия в розетках стандарта С (слева) и F (справа). Разница только в наличии заземляющего контакта.
Различия в розетках стандарта С (слева) и F (справа). Разница только в наличии заземляющего контакта.

Тип С – это самая обычная розетка с двумя гнездами под контактные штыри вилки. В одном гнезде должен быть фазный контакт (L) , во втором – нулевой (N). И больше никаких прикрас.

Тип F в последнее время все активнее замещает тип С. Это связано с тем, что в городских новостройках систему электропроводки стали изначально планировать с наличием заземляющего контура РЕ. Становится нормой обустраивать надежное заземление и в частных домах. Это вызвано требованиями обеспечения безопасности эксплуатации бытовых электроприборов. Взгляните на сетевые вилки свое домашней техники – в подавляющем большинстве случаев современные приборы «просят» подключения и к контуру заземления. Поэтому в розетках стандарта F предусмотрен дополнительный контакт именно для этих целей. Он представляет собой две фигурные подпружиненные пластины, расположенные в аккурат по центру розетки сверху и снизу.

Но какая бы розетка ни была, однозначно в ее гнездах должны быть фаза и ноль. Других вариантов не предусматривается. Наличие заземляющего контакта никак не меняет этого правила.

Для однофазных бытовых приборов, работающих от сети 220 В, взаимное расположение фазы и нуля в подавляющем большинстве случаев никакого значения не имеет. Да и хозяева в процессе эксплуатации зачастую вставляют вилку в розетку, совершенно не задумываясь о ее пространственном положении – короче, как получится. И на работоспособность техники это не оказывает никакого влияния.

Заметим, что есть и в этом плане исключения. Некоторые приборы, например, системы кондиционирования или обогрева со встроенными термостатическими регуляторами, требуют однозначного расположения фазы и нуля на своей клеммной колодке. Но, как правило, эти приборы – стационарной установки, и подключаются не через розетки, а непосредственно к подведённым к ним выделенным линиям проводки.

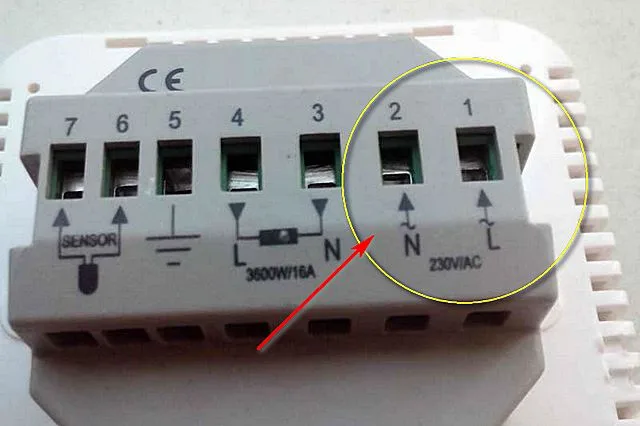

На этом терморегуляторе для электрического теплого пола положение фазы и нуля строго оговорено. Но подобные приборы обычно устанавливаются и подключаются по стационарной схеме, а не через розетки.
На этом терморегуляторе для электрического теплого пола положение фазы и нуля строго оговорено. Но подобные приборы обычно устанавливаются и подключаются по стационарной схеме, а не через розетки.

Так на каком же гнезде искать фазу при проверке розеток?

Ответ категоричный – всегда следует проверять оба гнезда. Не надо надеяться на якобы имеющиеся стандарты расположения контактов. И прежде всего потому, что подобных стандартов – вообще не существует.

То, что говорят про правильное положение фазы именно в правом гнезде – это никем и нигде не закреплено. Да, многие мастера -электрики «старой закалки» соблюдают «полярность» розеток, действительно подключая фазу к правой клемме, если смотреть на розетку фронтально. Но это, скорее, можно считать своеобразным «правилом хорошего тона», выделяющим специалистов с профессиональным подходом.

На схеме показано, что фазный контакт на розетках располагается справа. Но это – не жесткий стандарт, а просто негласное правило, своеобразная «профессиональная этика» электриков.
На схеме показано, что фазный контакт на розетках располагается справа. Но это – не жесткий стандарт, а просто негласное правило, своеобразная «профессиональная этика» электриков.

Понятно, что при упорядоченном расположении фазы и нуля легче бывает разобраться с неисправностями, провести диагностику домашней электросети. Мало того, существуют специальные приборы, позволяющие очень быстро и точно продиагностировать розеточную линию – наличие обрывов или утечек, правильность подключения контактов и т.п. Этот тестер достаточно вставить в розетку и включить его.

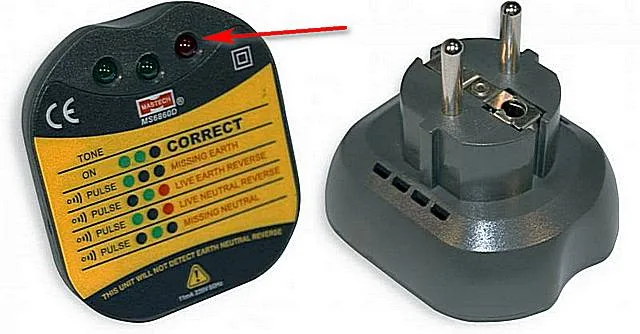

Специальный диагностический прибор MS6860D, предназначенный именно для тестирования розеток и подходящих к ним линий проводки
Специальный диагностический прибор MS6860D, предназначенный именно для тестирования розеток и подходящих к ним линий проводки

Так вот, компоновка подобных приборов рассчитана именно на правое расположение гнезда фазы. То есть при правильном включении тестера в розетку все надписи оказываются читаемы. На иллюстрации выше показан пример такого прибора, и стрелкой выделен светодиод фазы – он расположен справа. Ничто, конечно, не мешает включить тестер и «верх ногами» — он прекрасно справится с задачей и в том случае, когда фаза находится слева. Но, тем не менее, именно такая «правильная» компоновка — все же о чем-то говорит…

Но, опять же – не полагайтесь слепо на эти негласные правила. Всегда, в любом случае при проверке фазы следует проверять оба гнезда.

Как определить, где фаза, а где ноль в розетке?

С такой «диагностической операцией» наверняка придётся сталкиваться любому хозяину дома или квартиры. Проверка осуществляется с помощью недорогих приборов, которые обязательно следует иметь в своем инструментальном «арсенале». Как определить фазу и ноль – читайте в специальной публикации нашего портала.

И вот в ходе проверки обеих гнезд при пропадании «света» хозяина может ждать весьма неожиданный и довольно-таки неприятный «сюрприз». Как раз об этом и пойдет речь далее.

Почему в розетке может появиться две фазы?

Итак, в доме (квартире) внезапно погасло освещение, прекратили включенные работу электрические приборы. Хозяин для начала убеждается в том, что защитные автоматы не отключились. Затем берет индикаторную отвёртку и начинает проверку наличия фазы. Самым удобным местом для этого, безусловно, является розетка. И тут, к его удивлению, индикатор одинаково ярко зажигается в обеих ее гнездах. Все говорит о том, что в розетке – две фазы. Но как такое может быть?

При проверке вдруг выясняется, что в обеих гнездах розетки – фаза. Невероятно? Да нет, этой ситуации есть вполне логичное объяснение…
При проверке вдруг выясняется, что в обеих гнездах розетки – фаза. Невероятно? Да нет, этой ситуации есть вполне логичное объяснение…

Если в такой ситуации промерить мультиметром напряжение между двумя контактами розетки, оно будет показывать нулевое значение. Почему – да просто это одна и та же фаза! Другой здесь взяться просто неоткуда, раз в дом (квартиру) заходит однофазная линия питания. А напряжение – это, как известно, разность потенциалов, обеспечивающая возникновение электрического тока. Нет разности – нет и тока, поэтому все приборы отключились.

А почему такое может случиться? Причиной появления двух фаз на розетке является чаще всего обрыв нулевого провода.

Смотрим еще раз на схему, но только – несколько видоизмененную.

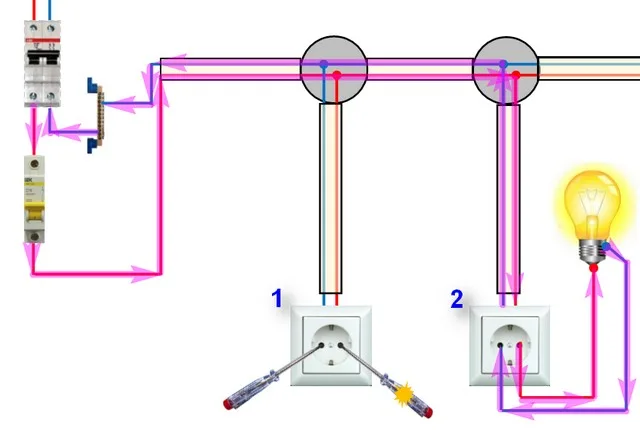

Нормальная работа домашней электросети
Нормальная работа домашней электросети

На схеме показана обычная, так сказать, «штатная» работа домашней электропроводки. Для примера взяты лишь две розетки. Первая – в которой проводится определение фазы и нуля. Вторая – с подключенной нагрузкой. На рисунке условно показана лампочка, но это может быть и любой бытовой прибор во включенном состоянии.

Движение электрического тока проходит в сторону от контакта с большим потенциалом к меньшему. То есть – от фазы к нулю. Стрелками показана «траектория» тока при включенной нагрузке – от автомата по фазному проводу, минуя по пути распределительные коробки. Далее – через розетку (или выключатель – для большинства стационарных осветительных приборов), через нагрузку. И потом – в обратном направлении, но уже по нулевому проводу к нулевой шине и далее, через входной автомат – к подъездному или уличному распределительному щиту. Но там уже зона ответственности энергоснабжающей или эксплуатационной компании – дальше она нас не волнует.

А теперь давайте смоделируем ситуацию, когда, скажем, на нулевой шине или на клемме входного автомата произошел обрыв. Например, при проведении монтажа были недостаточно затянуты зажимные винты или допущены иные небрежности, вроде установленных в натяг проводов. Кстати, именно здесь чаще всего и кроется причина подобных неисправностей домашней сети.

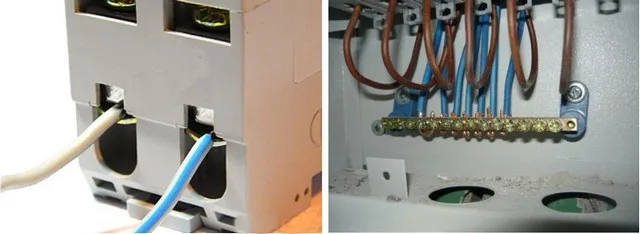

Довольно часто обрыв нулевого провода вызван недостаточно качественным контактом на клемме автоматического выключателя или на нулевой шине
Довольно часто обрыв нулевого провода вызван недостаточно качественным контактом на клемме автоматического выключателя или на нулевой шине

Представим, что потерян контакт нулевого провода на клемме автоматического выключателя.

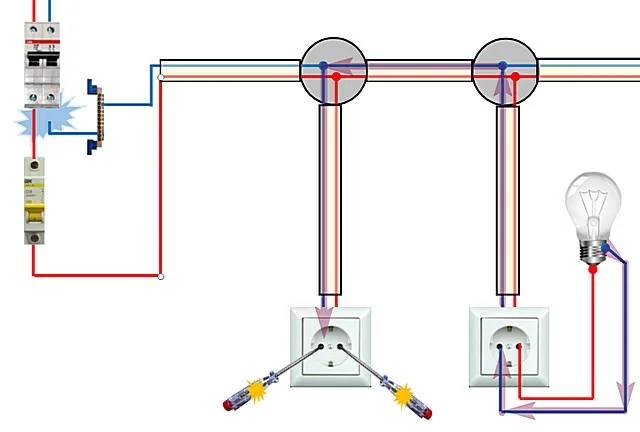

Обрыв нулевого провода на автомате. Через подключенную нагрузку фазный потенциал свободно распространяется по нулевым проводникам (его распространение показано фиолетовыми стрелками — не путать с электрическим током!)
Обрыв нулевого провода на автомате. Через подключенную нагрузку фазный потенциал свободно распространяется по нулевым проводникам (его распространение показано фиолетовыми стрелками — не путать с электрическим током!)

Несмотря на то что нагрузка включена, прохождение тока невозможно. Общая цепь питания разомкнута на клемме автоматического выключателя. Но что получается вместо этого? Так как нагрузка остается включенной, то ее внутренняя цепь является проводником. Это может быть первичная катушка трансформатора блока питания, нить накаливания лампы, нагревательный элемент бойлера, утюга, электроплитки и т.п. Сам то по себе прибор бездействует – тока нет. Но через него, через его внутреннюю цепь, подключённую к общей сети, потенциал фазы «перетекает» по нулевым проводам. И если сейчас проверить розетку индикаторной отверткой, то в обоих гнездах будет показывать фазу.

На схеме показана всего одна линия, защищенная автоматическим выключателем. На деле же их бывает обычно несколько. Но если обрыв нуля произошел до нулевой шины, то картина с двумя фазами будет наблюдаться во всех розетках.

Кстати, подобная ситуация бывает весьма частым явлением в домах или квартирах старой постройки. То есть там, где еще сохранились старые распределительные щиты с плавкими предохранителями-пробками, а не автоматическими выключателями. Перегорание «нулевой» пробки – дело вполне обыденное. И каждый раз будет вот такая картина. Так что при наличии возможности стоит как можно скорее модернизировать свою домашнюю (квартирную) сеть. То есть установить на входе спаренный автомат, после которого фаза распределяется на группу автоматов по разным линиям, а ноль заводится на общую нулевую шину. Вероятность «потери» нуля при такой схеме существенно снижается.

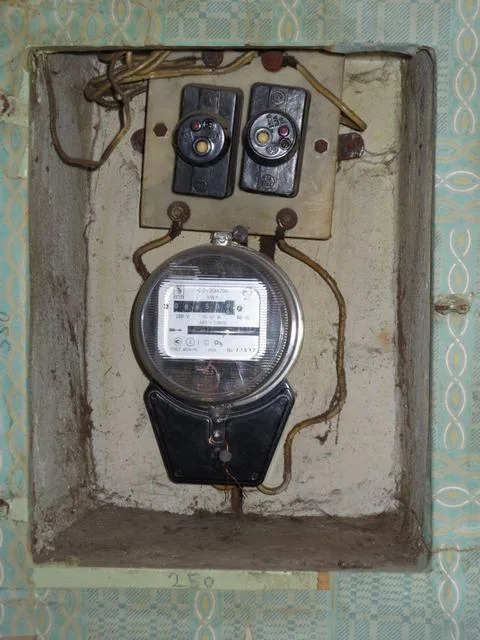

От такой дремучей «красоты», безусловно, необходимо как можно быстрее избавляться. При любом перегорании (выбивании) пробки на нулевом проводнике в розетках будет появляться две фазы.
От такой дремучей «красоты», безусловно, необходимо как можно быстрее избавляться. При любом перегорании (выбивании) пробки на нулевом проводнике в розетках будет появляться две фазы.

Наверное, из вышеизложенного уже должно быть понятно, что если после выявления такой аварии отключить от сети всю нагрузку (все бытовые приборы и освещение), то «эффект двух фаз» сам по себе пропадет. Просто у фазы не останется пути перетекания на нулевой провод. Правда, работоспособность системы от этого никак не восстановится.  Все равно необходимо разбираться с причиной, искать участок обрыва.

А для этого желательно сразу локализовать повреждённый участок домашней сети. Ведь «всеобщее двухфазие» будет наблюдаться исключительно в том случае, если обрыв произошел еще до нулевой шины.  То есть на непосредственно подходящим к ней от автомата нулевом проводе.

Проверяется это несложно. К розетке ближайшей к распределительному щитку группы подключается какой-нибудь несложный бытовой прибор. Пусть это будет даже обычный утюг или вентилятор, неважно. Главное, чтобы он был во включённом положении. Его роль – всего лишь стать «мостиком» для фазы. Затем берется индикаторная отвертка, и ею последовательно проверяются и соседние розетки этой группы, и далее – все без исключения розеточные группы в квартире (доме). Если во всех розетках «висит» по две фазы – дело ясное, обрыв нуля следует искать в щитке. Обычно это не вызывает затруднений. Как правило, такой дефект легко обнаруживается и довольно быстро устраняется. Это «лечится»  зачисткой и подтяжкой контактов на клеммах (настоящий обрыв провода в щитке – дело практически невероятное). Естественно, все работы в электрощите должны производиться при отключённом вводном автомате.

Но если проверка не дала такой полной ясности, то, скорее всего, разрыв нуля локальный. И ревизию следует продолжить. Нагрузка переносится на розетку следующей распределительной коробки. Действия повторяются: сначала соседние розетки, затем – далее по сети. Рано или поздно наступит ясность – на какой линии или в какой распределительной коробке имеется разрыв нуля.

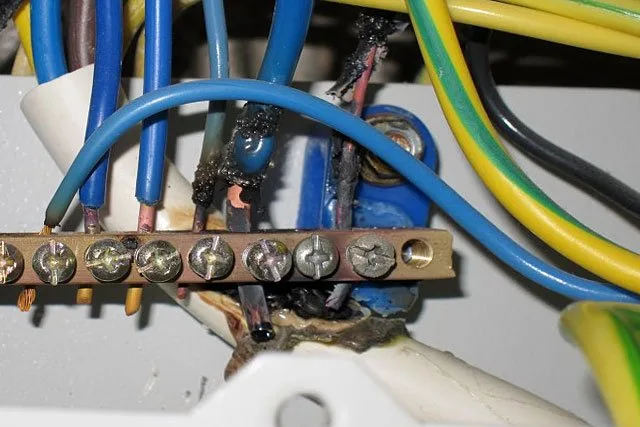

Не поленитесь проверить надежную затяжку всех проводов на нулевой шине. Нередко плохой контакт именно на ней приводит к пропаданию нуля и появлению второй фазы в розетках.
Не поленитесь проверить надежную затяжку всех проводов на нулевой шине. Нередко плохой контакт именно на ней приводит к пропаданию нуля и появлению второй фазы в розетках.

Случается и так, что на нулевой шине был ненадёжно закреплен только один проводник, который в составе кабеля проводки далее идет в какое-то помещение или на конкретную розеточную группу. Тогда, понятно, область неполадок будет распространяться только на эту линию. Все остальные розетки и осветительные приборы, подключенные к другим линиям, будут в рабочем состоянии.

Видео: Почему на контактах розетки оказывается две фазы?

И даже на одной какой-то линии, имеющей две или более распределительных коробки, возможна локализация такого повреждения. Как наверное, уже понятно, причиной тому может стать разрыв нулевого проводника именно в распределительной коробке. При этом все остальные точки подключения этой же линии, но коммутированные на других распределительных коробках, останутся в рабочем состоянии.

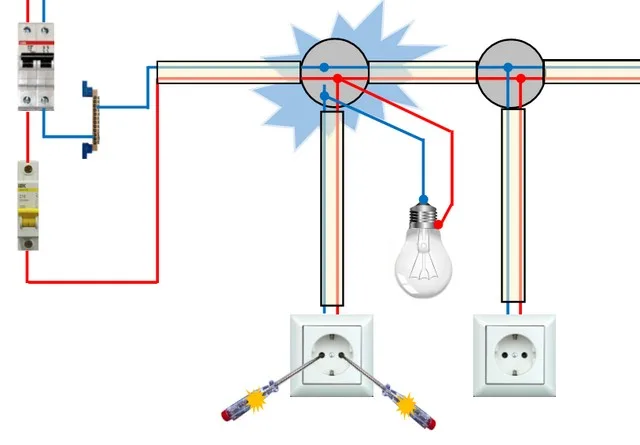

Разрыв нуля может произойти и непосредственно в распределительной коробке, обеспечивающей, например, подключение люстры в комнате и расположенных под выключателем или в одной группе с ним розеток. На остальные распределительные коробки влияния оказываться в данном случае не будет – правая розетка на схеме остается рабочей.
Разрыв нуля может произойти и непосредственно в распределительной коробке, обеспечивающей, например, подключение люстры в комнате и расположенных под выключателем или в одной группе с ним розеток. На остальные распределительные коробки влияния оказываться в данном случае не будет – правая розетка на схеме остается рабочей.

А происходит это чаще всего или из-за обветшалости проводки.  Или из-за некачественного выполнения соединения проводов в коробке. Особо это характерно для тех домов или квартир, где пока в эксплуатации остается алюминиевая проводка. Алюминий – металл очень мягкий и даже, как говорят, «плывущий». То есть даже надежные, казалось бы, скрутки или клеммные соединения начинают ослабевать и требуют подтяжки. Кроме того, слой окислов на его поверхности создает немалое дополнительное сопротивление. А это ведет к нагреву соединений, появлению искрения и как следствие – полному пропаданию контакта. Так что это – лишний повод задуматься о полной смене проводки на качественные медные кабели.

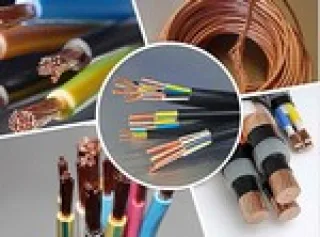

Каким должен быть кабель для качественной проводки в квартире или доме?

Ответ однозначный – только медный. Кстати, о том же категорично говорят и действующие, законодательно утвержденные нормы и правила. Как правильно выбрать кабель для проводки в квартире – читайте в специальной публикации нашего портала.

Кстати, и с медными проводами некоторые мастера чудят так, что просто удивительно, как домашняя электросеть еще работает. Так что проверка распределительных коробок и приведение их в полный порядок – одна из ключевых мер по недопущению пропадания нуля.

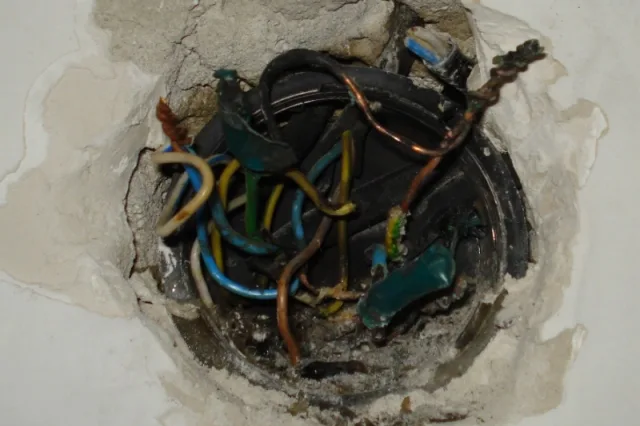

С таким качеством соединения в распределительной коробки не только ноль пропадать будет. Здесь и до более серьезной аварии – один шаг.
С таким качеством соединения в распределительной коробки не только ноль пропадать будет. Здесь и до более серьезной аварии – один шаг.

Гораздо сложнее бывает найти место обрыва нуля, если он произошёл на скрытых участках проводки, вмурованных в стену. Здесь придется больше потрудиться для локализации возможного аварийного отрезка, выполнить прозвон скрытых участков. Да и восстановление будет связано с более масштабными работами – вскрытием старой проводки и проведением замены.

Правда, сам по себе провод, заключенный в стену, обламывается или обрывается крайне редко. Чаще этому способствуют непродуманные действия хозяев квартиры. В частности, сверление отверстий в стенах на явно опасных участках, без предварительной проверки на наличие проводки.

Кстати, при таком нарушении целостности проводки возможна и еще одна причина появления второй фазы в розетке. Но она уже будет иметь несколько иную «природу».

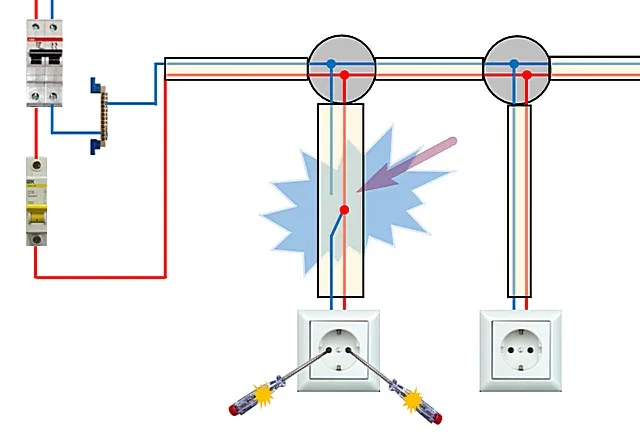

Еще одна причина возможного появления второй фазы в розетке.  Оборванный нулевой провод, идущий от нее, контактирует с фазным
Еще одна причина возможного появления второй фазы в розетке.  Оборванный нулевой провод, идущий от нее, контактирует с фазным

Ситуация нечастая, но возможная. Например, выполнялось сверление стены, и бур перебивает нулевой провод кабеля. В таких случаях почти наверняка – короткое замыкание со срабатыванием защиты. Но если при этом нижний оборванный конец нулевого провода «прикипел» к оставшемуся целым фазному, то получится картина, показанная на схеме выше. Короткого замыкания уже нет, то есть автоматический выключатель на такой контакт реагировать не будет. А вот в розетке появится вторая фаза. Причем, как говорится, на «постоянной основе»,  то есть независимо от включения нагрузки в остальные розетки. Такое повреждение трудно отыскивается и непросто «лечится». Так что при выполнении сверлильных работ на стенах всегда следует соблюдать нужную осмотрительность.

Насколько опасно наличие второй фазы в розетках?

Если случилась такая авария, то паниковать не следует. Безусловно, она неприятна сама по себе. Да и отсутствие электроэнергии тоже не нравится никому, пусть даже на каком-то ограниченном участке.

Но, как мы уже видели раньше, в подавляющем большинстве случаев причину такого явления вполне можно «найти и обезвредить».

Подключенным на момент обрыва нулевого провода электроприборам особая опасность не грозит. Отсутствие напряжения (а как мы помним, между двумя одноименными фазами напряжения попросту нет) просто приведет к отключению бытовой техники и освещения. Но, конечно, оставлять их во включенном состоянии все же не следует. Это в особенности касается приборов с точной электроникой. Такие «авралы» на пользу ей могут не пойти.

Теперь – об опасности для людей. Если сразу выключить все приборы, то, как уже говорилось, эффект «второй фазы» исчезнет сам по себе. (Кроме последнего рассмотренного случая). То есть ожидать каких-то «катаклизмов» вроде коротких замыканий или пожароопасных ситуаций – не приходится. Но есть опасность другого рода. Она касается вероятности появления фазы и на корпусе приборов.

И в особенности это становится опасным, если квартира или дом не оборудованы системой заземления. Некоторые «деятели». стремятся решить проблему заземления, как говорится, «малой кровью». Пытаются обмануть сами себя установкой на розетках перемычек между нулевым и заземляющим контактами. А это – категорически запрещается!

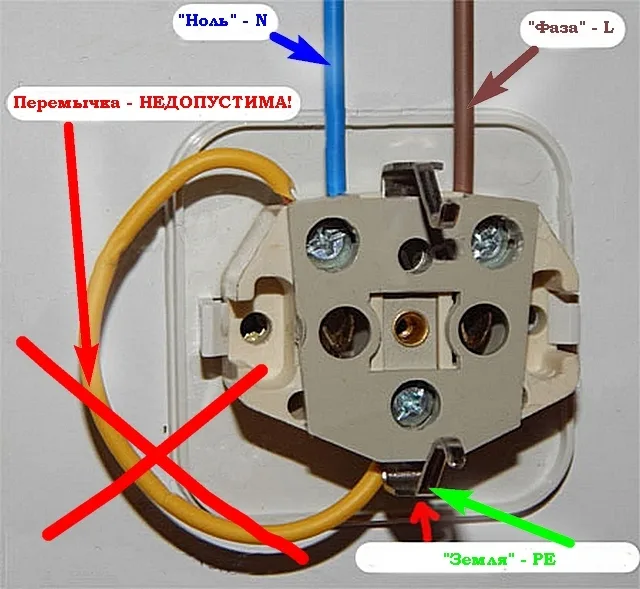

Ни в коем случае не повторяйте вот такой глупости! Подобная «защита» может таить, без преувеличения, смертельную угрозу!
Ни в коем случае не повторяйте вот такой глупости! Подобная «защита» может таить, без преувеличения, смертельную угрозу!

Представить, что произойдёт при обрыве нуля – несложно. Фаза через нагрузку «перетекает» на нулевой контакт, а от него, через перемычку — на заземляющий. А он напрямую связан с металлическим корпусом электроприбора. То есть фаза может сидеть на кажущимся безопасным корпусе холодильника, стиральной машины, электроплиты, осветительного прибора и т.п. Где гарантия, что в этот отрезок времени никто из домашних не коснется их рукой или другой открытой частью тела? А вот это уже – действительно страшно!

Никогда не преуменьшайте опасность электрического тока!

Многие даже не знают, насколько ток опасен для человека. Причем, показатели силы этого тока могут показаться совсем незначительными. А между тем, он способен наносить мгновенные электрические удары с непредсказуемым исходом. Обязательно ознакомьтесь со специальной публикацией нашего портала, посвященной опасности электрического тока для человека.
