Схема подключения диммера вместо выключателя: пошаговая инструкция

Сравнительно недавно единственной доступной возможностью регулирования яркости осветительных приборов была установка прибора под названием реостат. При этом мощность подобных реостатов была примерно на одном уровне с нагрузкой. Конечно, на это можно было бы закрыть глаза, однако при уменьшении яркости освещения расход электроэнергии никак не уменьшался – лишняя мощность попросту рассеивалась. Поэтому реостаты применялись для регулирования яркости лишь там, где в этом была потребность, к примеру, в театрах.

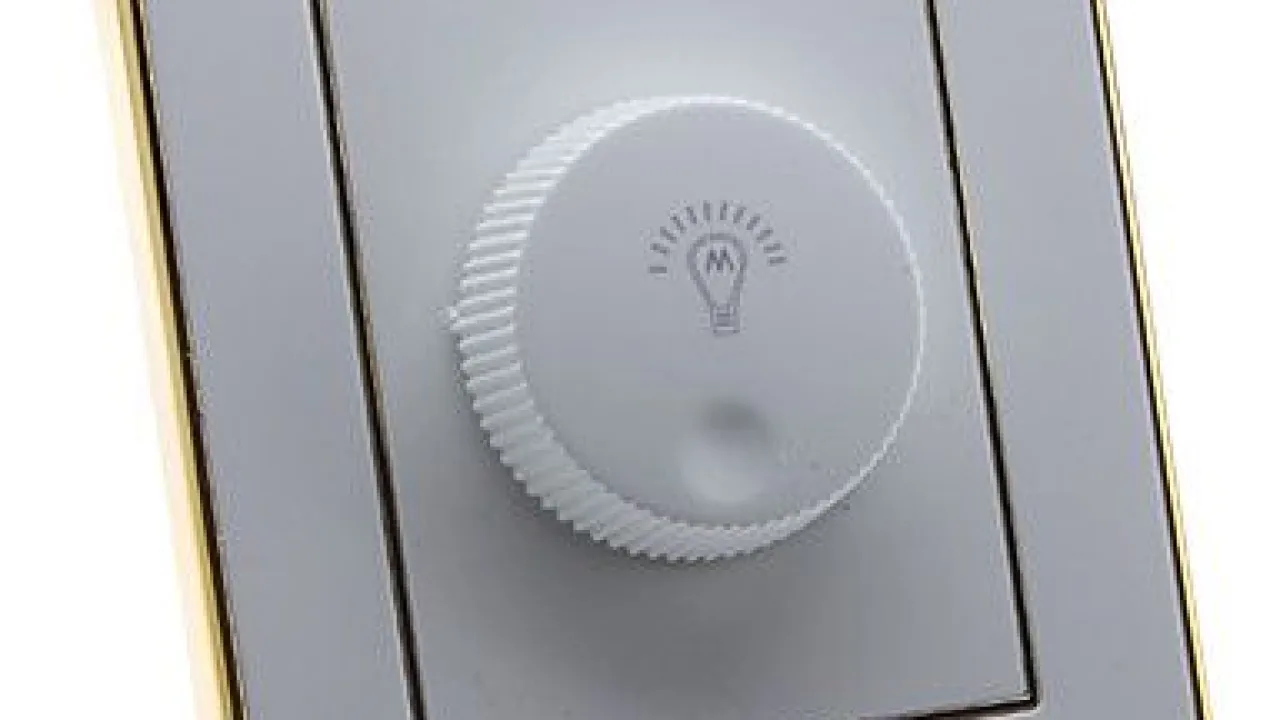

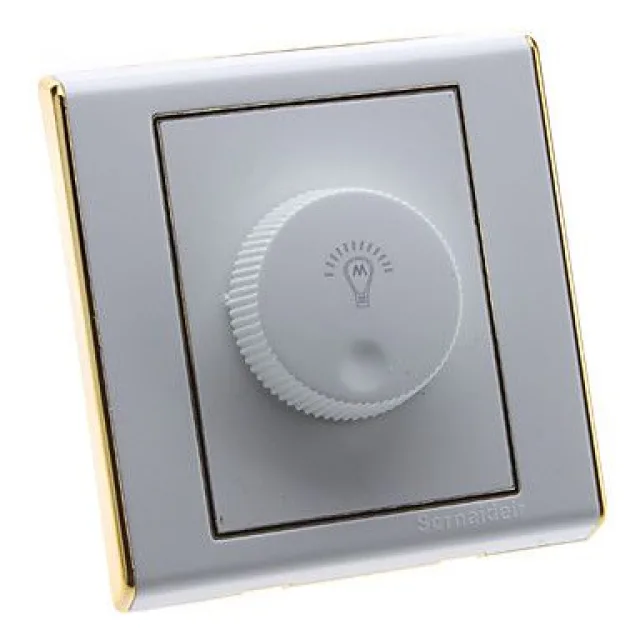

Поворотный диммер
Поворотный диммер

Однако ситуация кардинально изменилась с появлением на рынке полупроводников, известных как симистор и динистор. Именно на основе них и сконструированы современные диммеры, позволяющие быстро и удобно регулировать яркость освещения.

Видео — Как работает диммер

Основные сведения о диммерах

Стандартный диммер подключается подобно обыкновенному выключателю, т.е. в разрыв цепи питания осветительного прибора. Габариты рассматриваемого регулятора и крепежи для его установки в нише также совпадают с аналогичными параметрами простого переключателя. Следовательно, с установкой диммера сможет справиться любой человек, имеющий представления о порядке подключения традиционных выключателей освещения. Единственный важный момент: выводы к нагрузке и фазе должны быть подсоединены строго в соответствии со схемой, приведенной производителем.

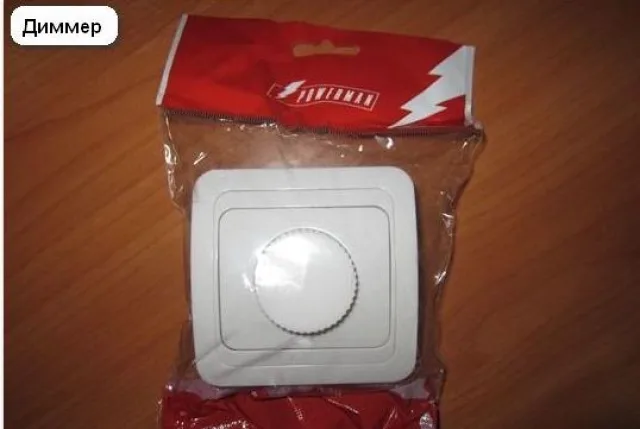

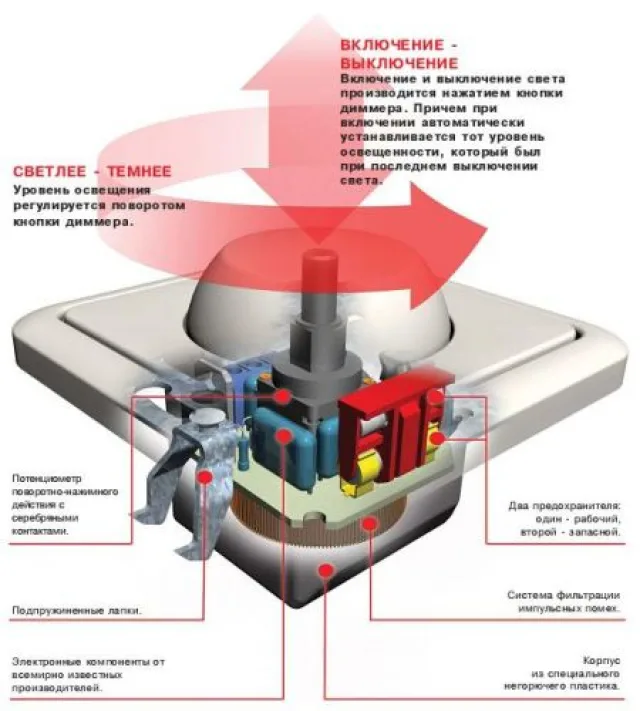

Основные сведения о диммерах
Основные сведения о диммерах

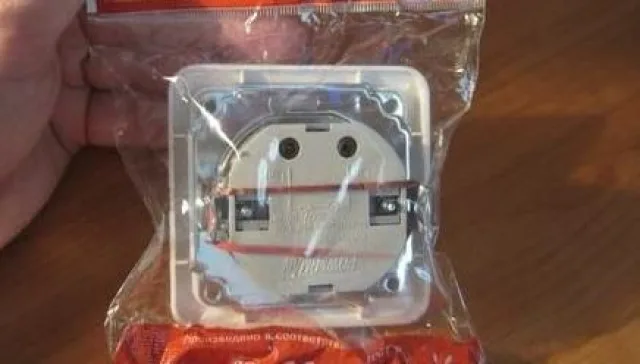

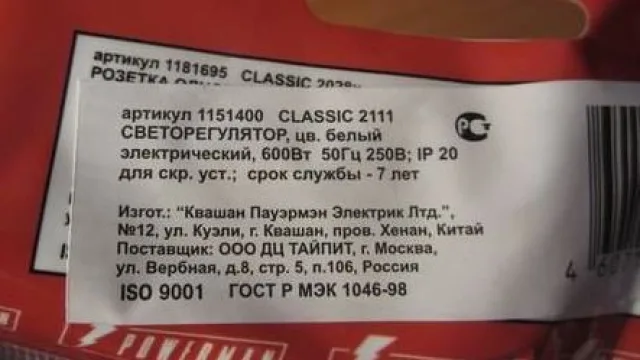

Диммер
Диммер
Диммер
Диммер

Все представленные на сегодня диммеры можно разделить на 2 больших класса: роторные (они же поворотные) и кнопочные (электронные).

Диммер
Диммер

Таблица. Некоторые виды диммеров

Виды диммеровПояснения
Диммер для ламп накаливания и для галогенных ламп с уровнем напряжения в 220 ВВ данном случае именно величина подаваемого напряжения определяет интенсивность свечения нити лампы.
Диммер, предназначенный для низковольтных галогенных ламп с питанием через трансформаторОтвечает за преобразование выходного напряжения светорегулятора до нужной величины. Если лампы рассчитаны на напряжение 12-24 В, то необходим электронный трансформатор, обеспечивающий мягкое управление источником тока.
Светодиодный диммер (диммер led) и диммер для люминесцентных ламп.Задача диммера для светодиодов - оперативно выдавать заданные результаты и плавно регулировать силу подачи световых потоков.
Сенсорный диммерГлавным отличием сенсорного устройства (диммер vikо) является возможность регулирования светового потока с помощью едва заметного прикосновения к определенному участку кнопки. Может быть укомплектован инфракрасным приемником для дистанционного управления.
Поворотный диммер Предполагает легкое вращение поворотного элемента.
Нажимной диммерПредполагает многократное нажатие клавиши
Одинарный диммерМожно использовать как для одного светильника, так и ряда источников света, объединенных в общую группу.
Групповой диммерДля регулирования сразу нескольких источников света.

Наибольшее распространение получили поворотные регуляторы. Контроль интенсивности освещения такими устройствами выполняется путем простого поворота ручки в нужном направлении. Кнопочные же диммеры более удобны и гибки в плане управления яркостью света. Дополнительно электронные диммеры позволяют выполнять параллельное подключение кнопок и контролировать освещение из нескольких разных мест. На практике число таких мест ограничено 3-5. При этом длина провода не должна превышать 10 м.

Основные сведения о диммерах
Основные сведения о диммерах

Также на рынке представлена группа устройств, позволяющих управлять яркостью освещения дистанционно с помощью пульта. Однако стоят такие диммеры на порядок дороже рассмотренных выше аналогов.

Наибольшей популярностью, как уже отмечалось, пользуются диммеры поворотного типа. Именно их мы и рассмотрим в представленном руководстве.

Видео — Простая светодиодная лампа и диммер

Особенности устройства диммера и схемы его подключения

Поворотные диммеры разных производителей имеют одинаковое устройство – отличается лишь их качество. Также определенные различия могут присутствовать во внутреннем оснащении регуляторов: в конструкцию некоторых из них включаются дополнительные элементы, положительно влияющие на стабильность работы диммера и улучшающие плавность регулирования яркости освещения.

Работают диммеры по следующему принципу. Чтобы лампа освещения включилась, через симистор диммера должен пройти ток. Для этого между электродами упомянутого полупроводника должно возникнуть некоторое напряжение. Появляется оно следующим образом.

Схема подключения диммера для светодиодной ленты
Схема подключения диммера для светодиодной ленты

При возникновении положительной полуволны происходит зарядка конденсатора посредством потенциометра. При этом от характеристик потенциометра напрямую зависит скорость заряда конденсатора. Ключевой же функцией потенциометра является изменение фазового угла. При повышении напряжения на конденсаторе до значения, достаточного для открытия полупроводников диммера, симистор открывается. На этом этапе происходит уменьшение его сопротивления, что позволяет осветительному прибору гореть до завершения полуволны. Отрицательная полуволна ведет себя аналогично положительной, т.к. динистор и симистор симметричны, поэтому направление тока для них не имеет принципиального значения.

В результате напряжение, поступающее на нагрузку, является «отголосками» полуволн, следующих друг за другом на частоте порядка 100 Гц. Именно из-за этого при включении осветительного прибора на минимальную яркость может появляться мерцание.

Схемы установки диммирующего устройства: а. с регулировкой из одного места, б. с двух мест сначала и конца комнаты, диммер используется в качестве проходного регулятора
Схемы установки диммирующего устройства: а. с регулировкой из одного места, б. с двух мест сначала и конца комнаты, диммер используется в качестве проходного регулятора

Параметры конструктивных элементов регулятора могут меняться у разных компаний-производителей, однако принцип действия устройств от этого практически не меняется. Свойства резисторов и конденсаторов влияют лишь на характеристики точек зажигания, а также стабильность работы осветительного прибора. Так, наименьшая яркость света обеспечивается при минимальном значении сопротивления резистора, а наивысшая, соответственно, при максимальном.

Неправильно подключенный диммер все равно будет работать, однако в таком случае его работа будет также неправильной
Неправильно подключенный диммер все равно будет работать, однако в таком случае его работа будет также неправильной

В практическую схему разрешается включать любые симисторы, с учетом мощности нагрузки. Однако допустимое напряжение устройств не должно быть менее 400В, т.к. значение мгновенного напряжения в отечественных электросетях может «прыгать» вплоть до 350В.

Видео — Как выбрать диммер

Подключение и эксплуатация диммера: что должен знать каждый?

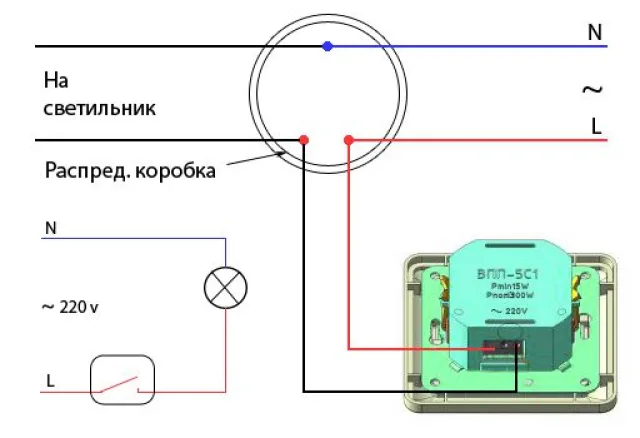

Как установить светорегулятор
Как установить светорегулятор

Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.

Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%. Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.

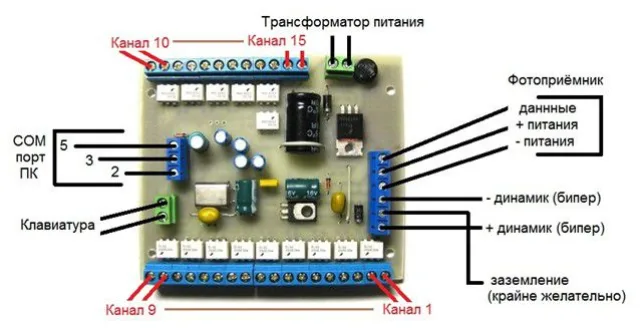

Устройство диммера, предназначение клемных колодок
Устройство диммера, предназначение клемных колодок

Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:

  • регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов;
  • величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора;
  • диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.

Рассматриваемые регуляторы рассчитаны на работу с определенными типами нагрузки. Так, большинство моделей диммеров можно использовать лишь для регулирования яркости свечения галогенных ламп и лампочек накаливания. Использовать же их в комплексе с люминесцентными светильниками, светодиодными лампами и большинством энергосберегающих осветительных приборов нельзя, т.к. это приведет к их очень быстрой поломке.

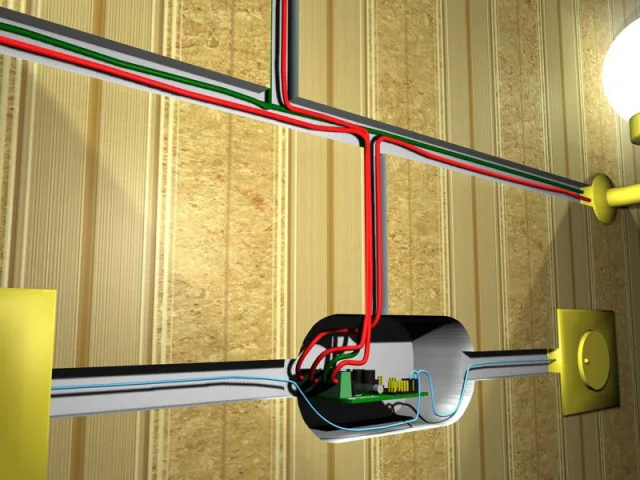

Принцип подключения диммера
Принцип подключения диммера

Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.

Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.

Инструкция по установке диммера вместо обычного выключателя

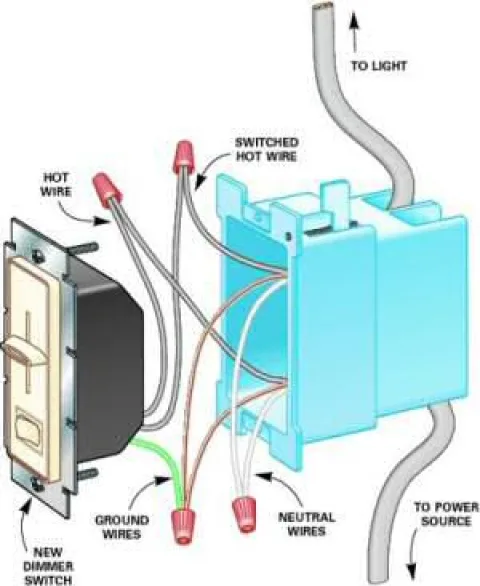

Как установить диммер
Как установить диммер

Замена традиционного выключателя на поворотный регулятор не вызовет никаких затруднений, т.к. устанавливаются они по схожему принципу. Вам нужно лишь внимательно изучить технологию и придерживаться установленной последовательности.

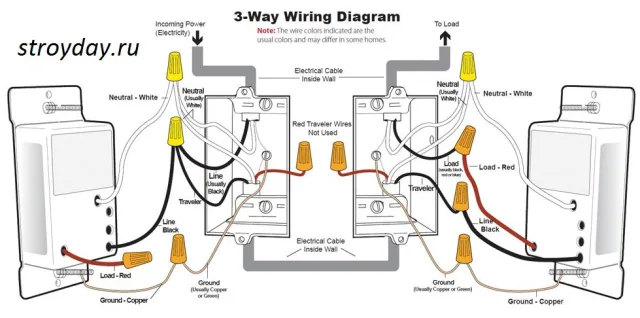

Схема подключения диммера

Первый шаг. Отключаем подачу электричества и дополнительно убеждаемся в его отсутствии при помощи специальной индикаторной отвертки.

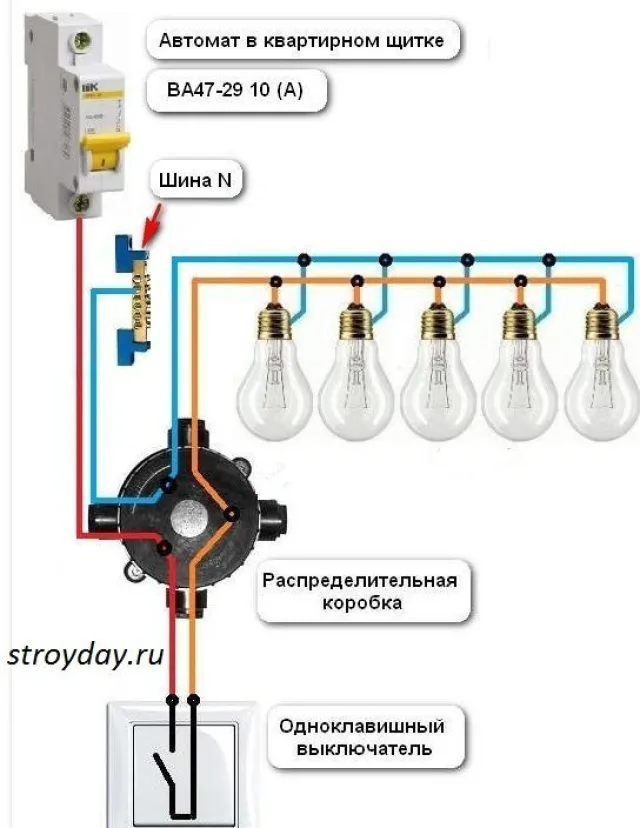

Схема подключения (меняем выключатель на светорегулятор)
Схема подключения (меняем выключатель на светорегулятор)

Второй шаг. Снимаем кнопку установленного выключателя.

Третий шаг. Откручиваем шурупы, обеспечивающие крепление декоративной рамки выключателя, и снимаем ее.

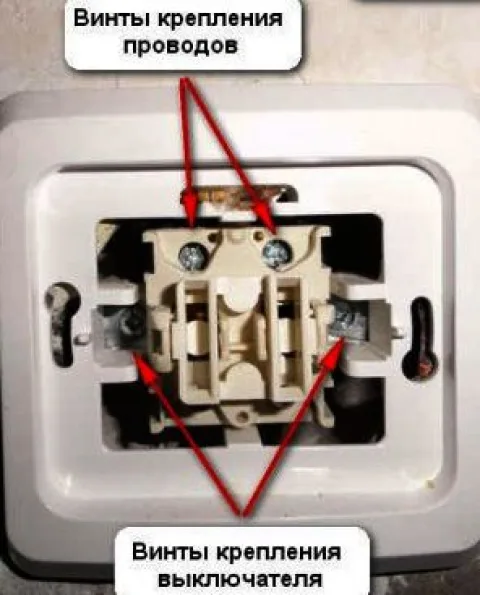

Демонтаж выключателя
Демонтаж выключателя

Четвертый шаг. Откручиваем крепежные винты и достаем механизм выключателя из монтажной коробки. Диммер мы сможем установить в эту же коробку.

Пятый шаг. Откручиваем электропровода от переключателя.

Шестой шаг. Видим два свободных провода.

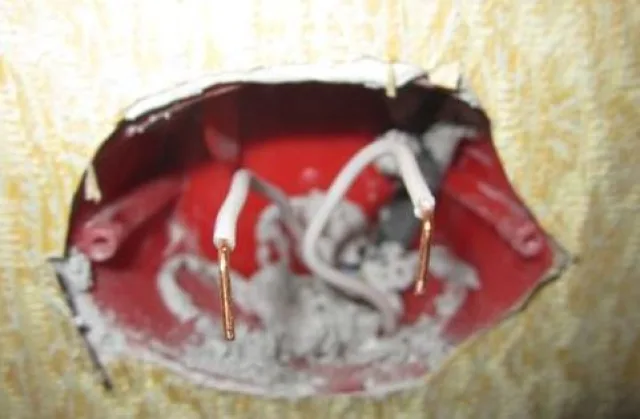

Провода
Провода

Один из них (питающий фазный) подсоединяется к выключателю, второй – к люстре. Внимательно изучаем схему, приведенную в инструкции к диммеру либо же на крышке его корпуса.

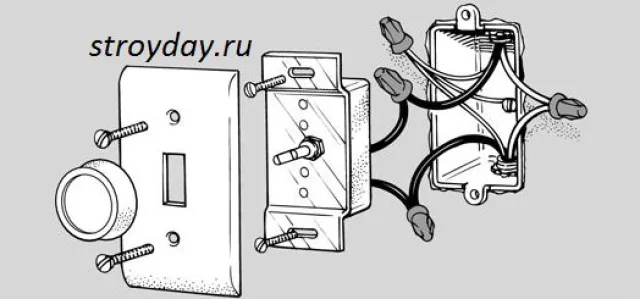

Схема диммера
Схема диммера
Чтобы разобрать его, нужно открутить контргайку и снять все декоративные накладки
Чтобы разобрать его, нужно открутить контргайку и снять все декоративные накладки

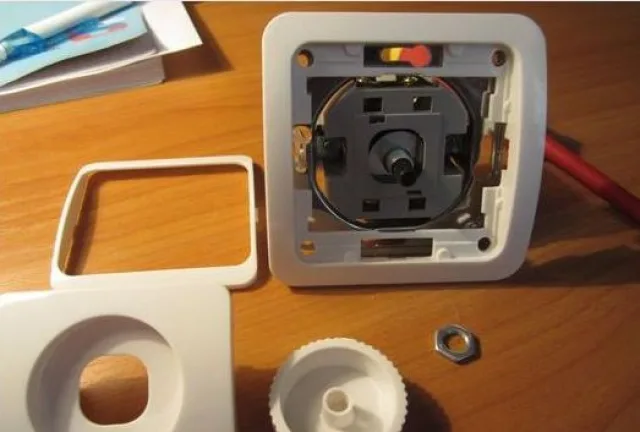

Диммер разобран

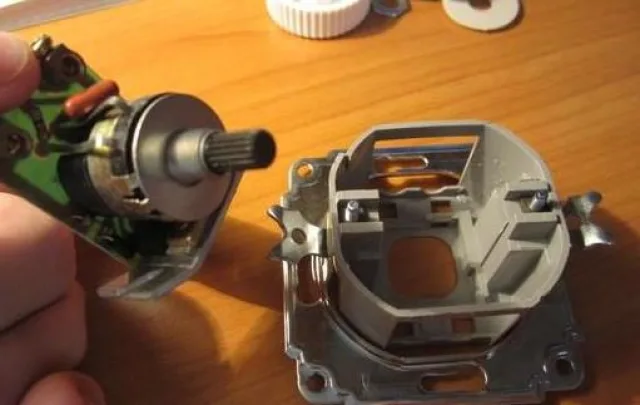

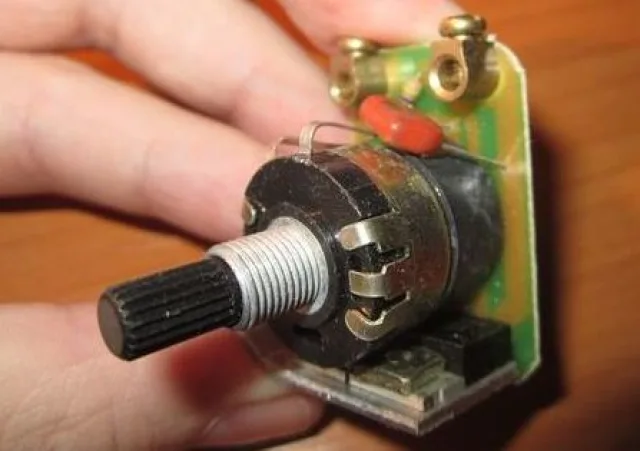

Диммер в разобранном виде
Диммер в разобранном виде
Диммер в разобранном виде
Диммер в разобранном виде
Диммер в разобранном виде

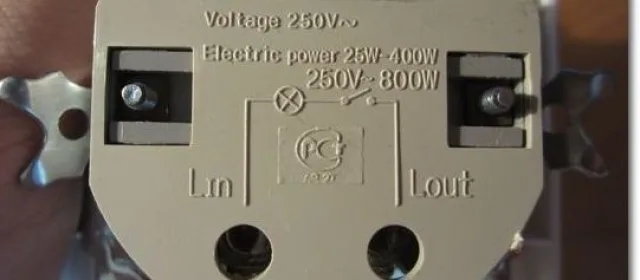

Схема подключения
Схема подключения

В случае с диммерами, как отмечалось, нужно строго придерживаться порядка подключения, рекомендованного производителем. Фазный кабель (на схеме он красный) подключаем к клемме диммера, подписанной как L-in. Следующий кабель (на схеме он оранжевый) соединяем с клеммой регулятора, подписанной L-out.

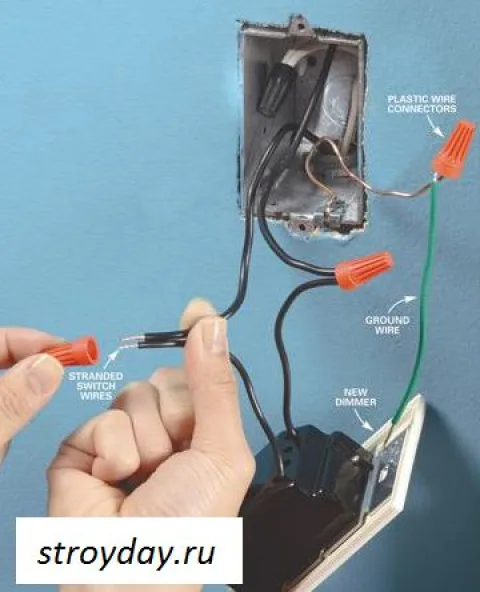

Монтаж диммера
Монтаж диммера

Седьмой шаг. Вставляем диммер в монтажную коробку. Чтобы это сделать, аккуратно загибаем провода, вводим регулятор в подрозетник, затягиваем распорочные винты, прикладываем декоративную рамку, фиксируем ее винтами и устанавливаем регулирующее колесико.

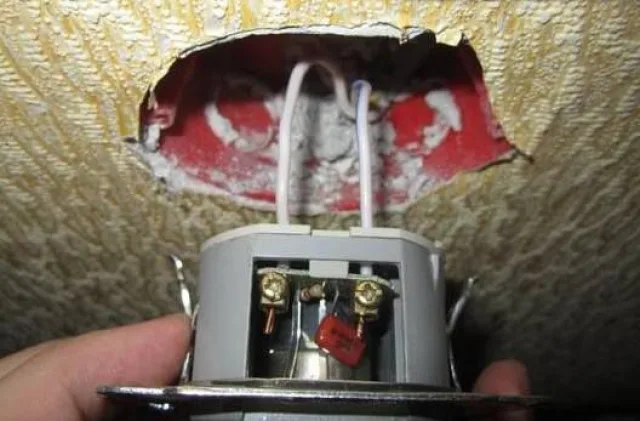

Подключаем провода и вставляем диммерв коробку
Подключаем провода и вставляем диммер в коробку

Восьмой шаг. Проверяем работу установленного диммера, предварительно включив подачу электричества. Для проверки поворачиваем ручку диммера до щелчка в направлении против движения часовой стрелки – лампы светиться не будут. Плавно поворачиваем регулятор по движению часовой стрелки – после аналогичного щелчка на светильниках начнет плавно возрастать напряжение, о чем будет свидетельствовать плавное же увеличение яркости света.

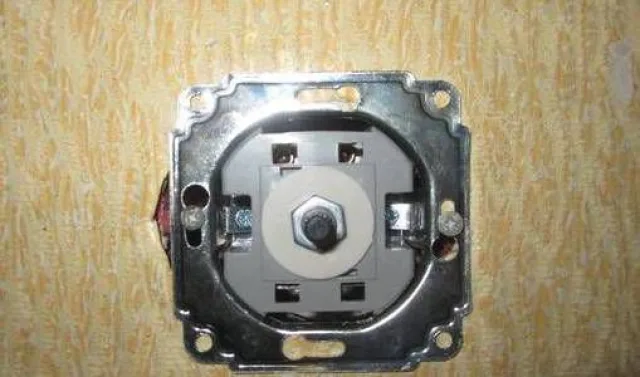

Затягиваем крепления
Затягиваем крепления

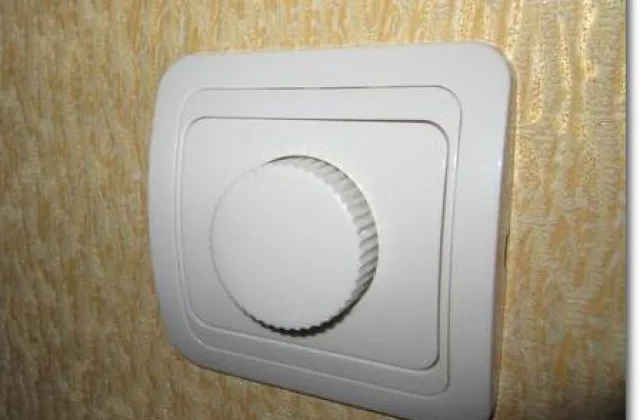

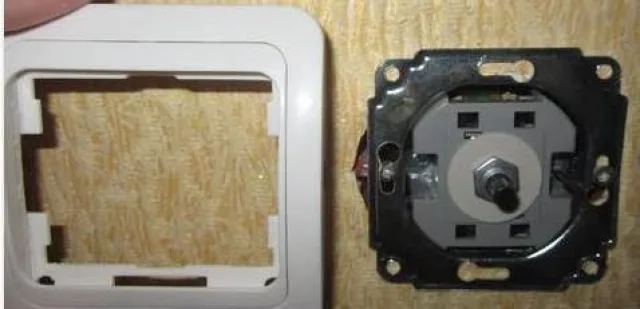

Одеваем все декоративные накладки и поворотное колесико
Одеваем все декоративные накладки и поворотное колесико
Одеваем все декоративные накладки и поворотное колесико
Одеваем все декоративные накладки и поворотное колесико

Диммер подключен и нормально функционирует. Можем принимать его в постоянную эксплуатацию.

Удачной работы!
