Опалубка для фундамента своими руками


Опалубка для фундамента своими руками

Заливка фундамента осуществляется в предварительно обустроенную опалубку. Эта конструкция должна быть смонтирована с соблюдением ряда установленных правил и норм. Ознакомьтесь с особенностями существующих разновидностей опалубок, порядком их расчета, инструкциями по возведению наиболее распространенных конструкций и приступайте к работе.

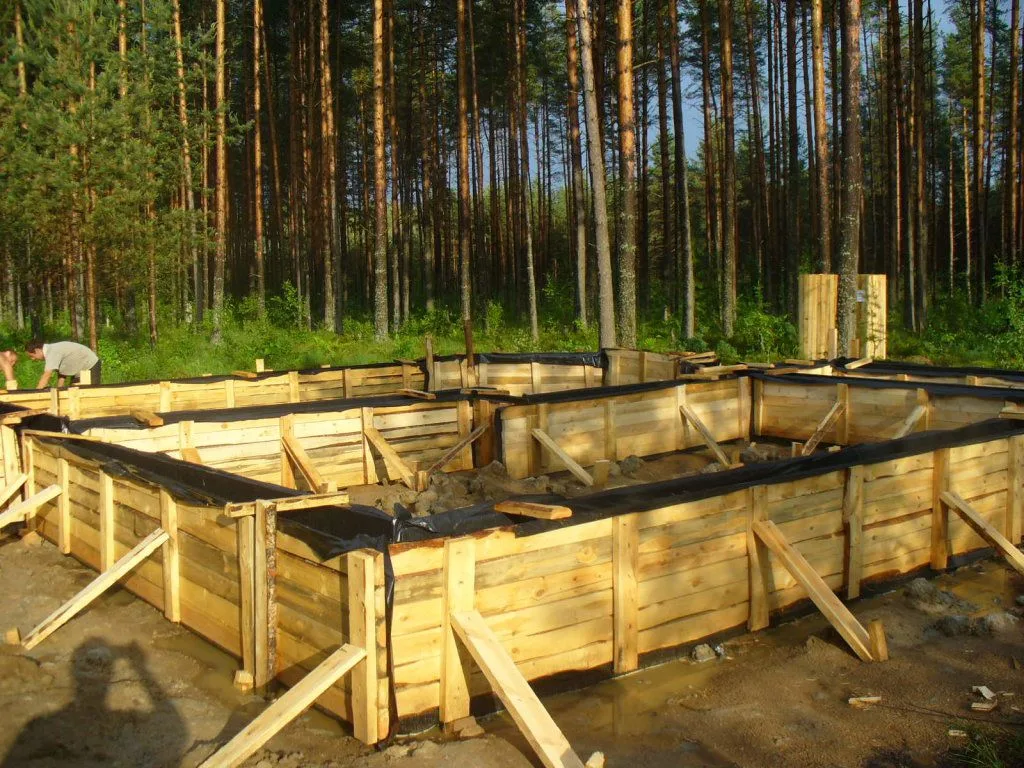

Опалубка для фундамента своими руками

Опалубка для фундамента своими руками

Разумеется, перед возведением опалубки необходимо определиться с видом фундамента, который Вы будете возводить. Рекомендуем почитать следующие материалы на нашем портале:

  Столбчатый фундамент своими руками  Как сделать ленточный фундамент своими руками — первым делом предлагаем Вам ознакомиться с пошаговой технологией возведения ленточного фундамента. В которой в том числе рассказывается про методику возведения опалубки из дерева.

Кроме ленточного фундамента рекомендуем ознакомиться с материалом по возведению столбчатого фундамента своими руками, т.к. это достаточно популярная разновидность фундамента в России.

Материалы для изготовления опалубки

Фундаментная опалубка может быть сделана из разных материалов.

Металл

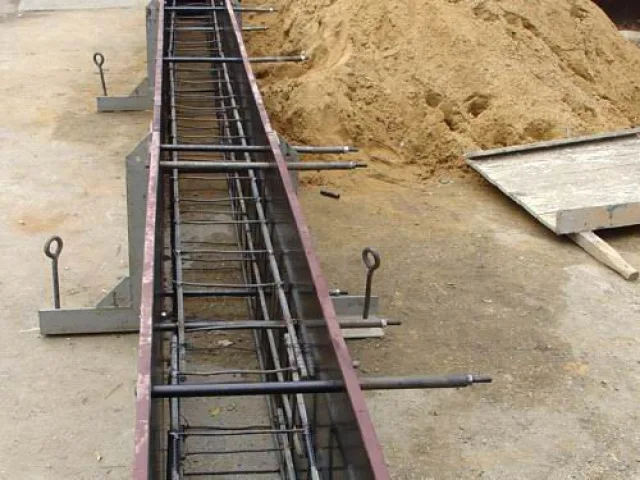

Металлическая опалубка

Металлическая опалубка

Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.

Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.

Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.

Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.

Железобетон

Железобетонная опалубка

Железобетонная опалубка

Сравнительно дорогая разновидность опалубки.

Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.

Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.

При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.

Пенополистирол

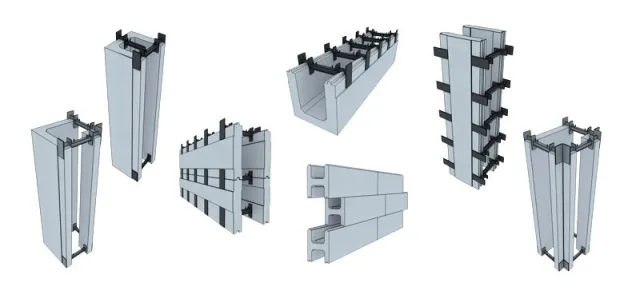

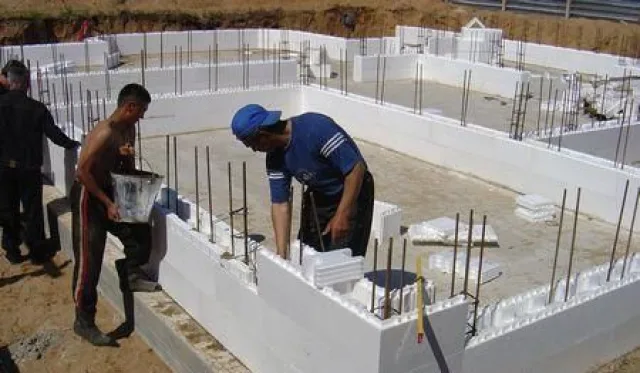

Несъемная опалубка из пенополистирола

Несъемная опалубка из пенополистирола

Несъемная опалубка из пенополистирола

Несъемная опалубка из пенополистирола

Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.

Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.

Подручные материалы

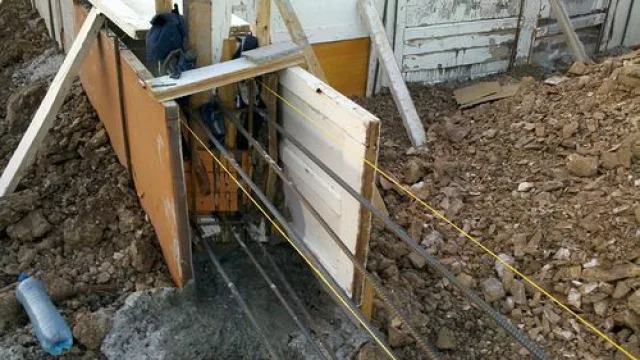

Опалубка из старых дверей

Опалубка из старых дверей

Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.

Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.

Среди многочисленных недостатков особого внимания заслуживают следующие моменты:

  • сложность сборки;
  • риск утечки залитой смеси;
  • низкие показатели несущей способности;
  • необходимость использования дополнительных расклинок и опор.

Такая опалубка подходит только для небольших построек.

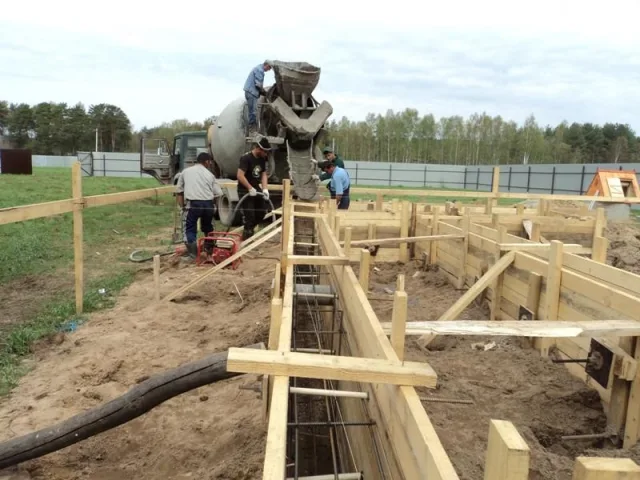

Древесина

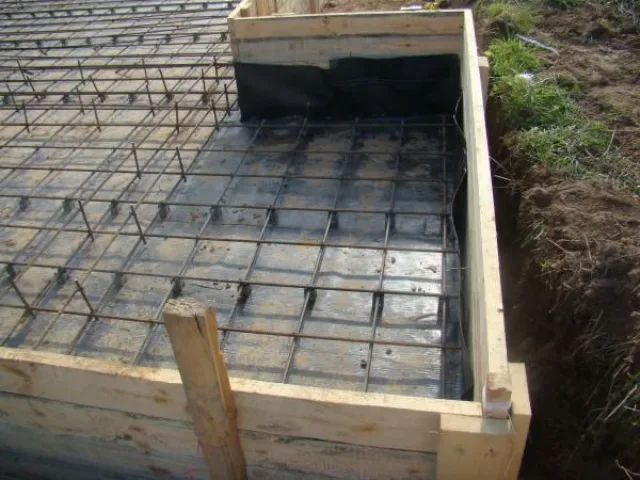

Опалубка из древесины

Опалубка из древесины

Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.

К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.

Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.

Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.

Перед началом строительства опалубки обязательно выполните расчет.

Опалубка из древесины

Опалубка из древесины

Расчет опалубочной конструкции

Порядок выполнения расчетов будет рассмотрен на примере стандартной деревянной опалубки для фундамента. Традиционно готовые фабричные доски имеют длину 600 см, толщину от 2,5 см, а ширина составляет порядка 10-15 см.

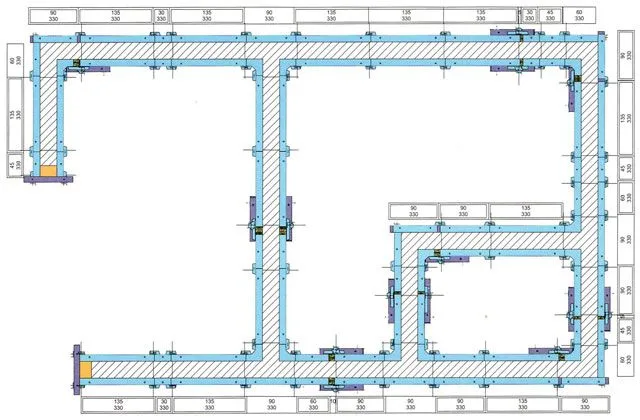

Расчет опалубочной конструкции

Расчет опалубочной конструкции

Для расчета разделите периметр будущего бетонного основания на длину используемой доски. Высоту фундамента разделите на ширину одной доски. Перемножьте значения. Так вы определите требуемое количество досок для опалубки. В среднем на 1 м3 уходит от 40 до 65 элементов. Конкретное количество зависит от ширины используемых досок.

К расчетной стоимости опалубочной конструкции добавьте расходы на покупку бруса для фиксации основных элементов и распорок для усиления системы. В зависимости от конкретной ситуации дополнительные расходы могут составить до половины от стоимости досок (фанеры).

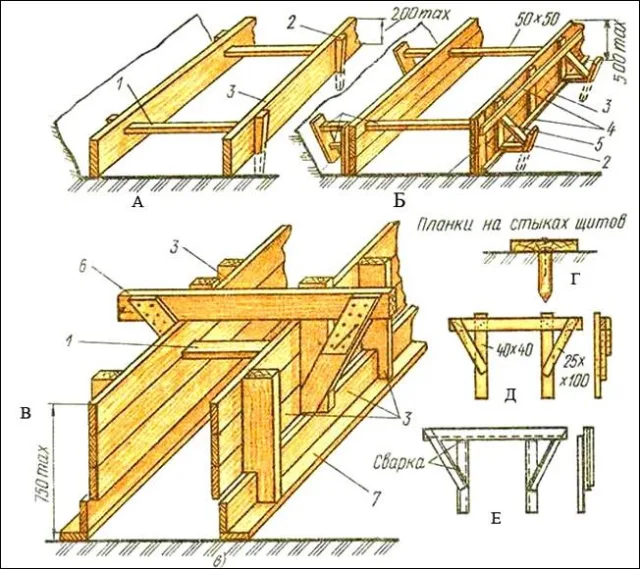

Чертеж расчета параметров опалубки

Чертеж расчета параметров опалубки

Также учтите дополнительные расходы на арматуру, крепежные элементы и недостающие инструменты, которые нужно будет купить. При желании рассмотрите вариант использования съемной арендной опалубки. Взять конструкцию во временное пользование можно на ближайшей стройплощадке. В большинстве случаев аренда опалубки выходит несколько дешевле ее самостоятельного обустройства.

Несъемная опалубка

Несъемные конструкции отличаются простотой и высокой скоростью монтажа. После заливания строительного раствора опалубка остается в фундаменте.

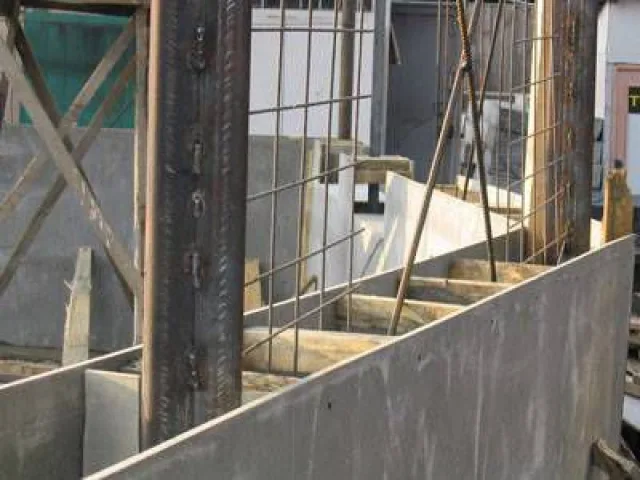

Несъемная опалубка из ЦСП

Несъемная опалубка из ЦСП

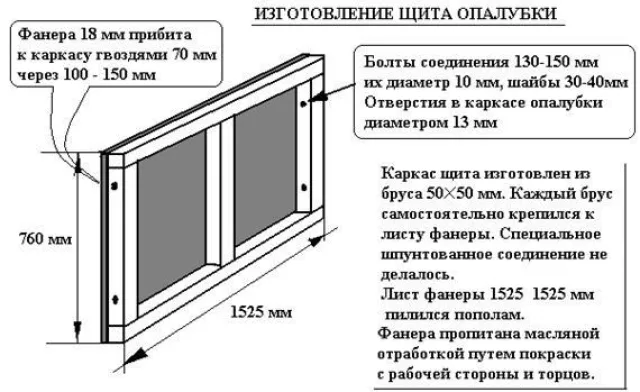

Как сделать несъемную опалубку для фундамента

Как сделать несъемную опалубку для фундамента

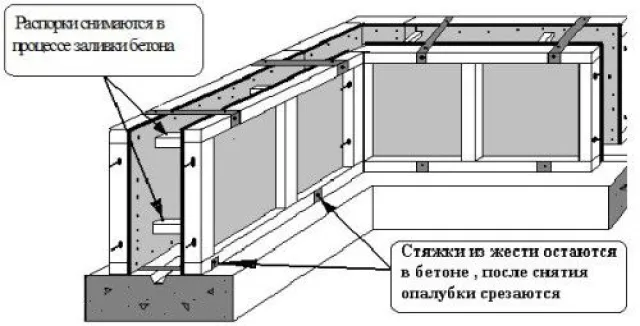

Схема съемной опалубки

Схема съемной опалубки

Чаще всего несъемные опалубки собираются из подручных материалов. Также для такой работы можно использовать ЦСП и ДВП. В случае же обустройства столбчатого основания, функции опалубки могут взять на себя полые трубы из металла либо асбеста. В данной ситуации опалубка поспособствует дополнительному увеличению прочности бетонного основания. При этом от использования распорок и дополнительных опорных элементов в большинстве случаев можно отказаться.

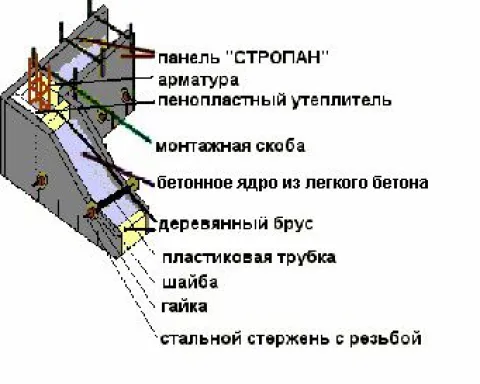

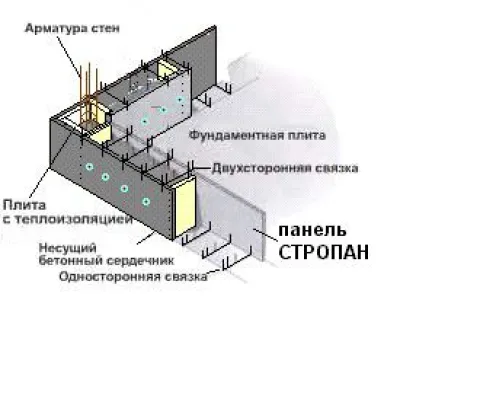

Два варианта монтажа несъемной опалубки

Два варианта монтажа несъемной опалубки (1)

Два варианта монтажа несъемной опалубки

Два варианта монтажа несъемной опалубки (2)

  1. Выройте котлован (ямы, траншеи) в соответствии с размерами и конструктивными особенностями будущего фундамента. Эти моменты должны быть изначально внесены в проект.
  2. Между землей и опалубкой оставьте небольшой зазор (1-3 см, в зависимости от материала). Этот промежуток облегчит монтаж конструкции. После расклинки опалубки зазор нужно будет засыпать землей.
  3. Засыпьте дно подготовленного котлована слоями песка и щебенки. Каждый слой засыпки тщательно утрамбовывайте.
  4. При необходимости уложите на подушку арматурную сетку. Благодаря арматуре прочность готового фундамента будет существенно увеличена.
  5. После проведения перечисленных мероприятий можете переходить непосредственно к обустройству элементов опалубочной конструкции. Вся работа сводится к подгону элементов. Методы крепления подбирайте индивидуально, с учетом особенностей используемого материала. К примеру, в случае с обустройством деревянной опалубки сначала в землю вбиваются опорные брусья, а затем к ним прибиваются доски (щиты, фанера). В целом же ориентируйтесь по ситуации.

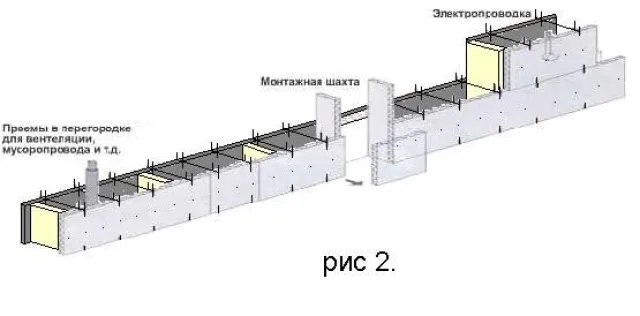

    Установка инженерных коммуникаций в опалубку

    Установка инженерных коммуникаций в опалубку

В завершение вам останется лишь залить бетон, подождать примерно месяц, пока он наберет прочность, и уже после этого можно будет переходить к проведению дальнейших запланированных строительных мероприятий.

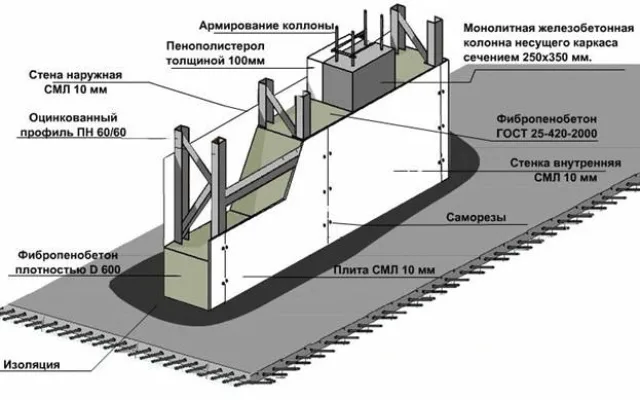

Схема несъемной опалубки

Схема несъемной опалубки

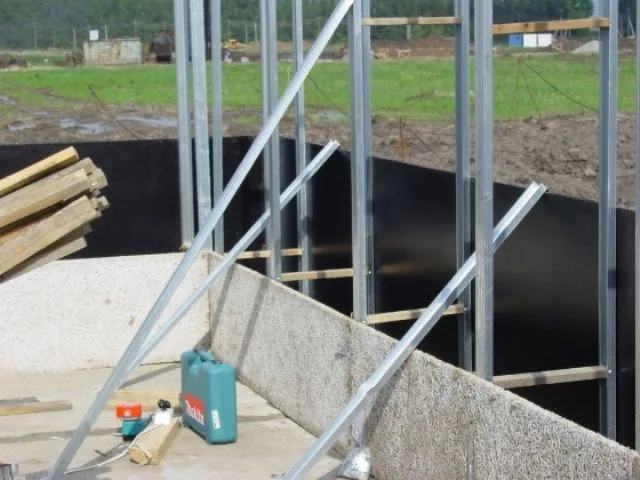

Фибролит — экологичная, несъемная опалубка

Фибролит — экологичная, несъемная опалубка

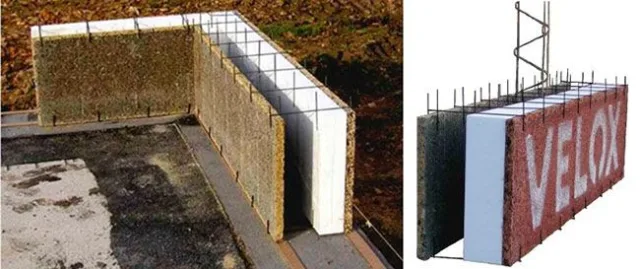

Несъемная опалубка Велокс

Несъемная опалубка Велокс

Съемная опалубка из деревянных досок

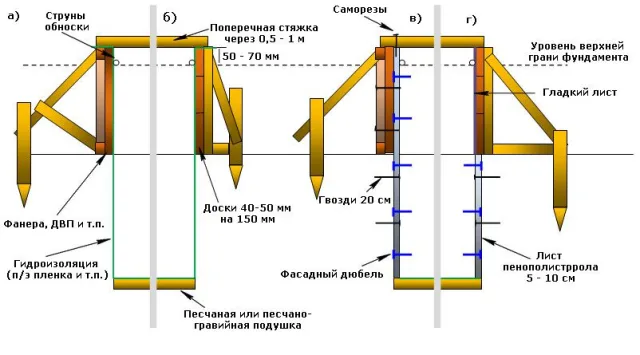

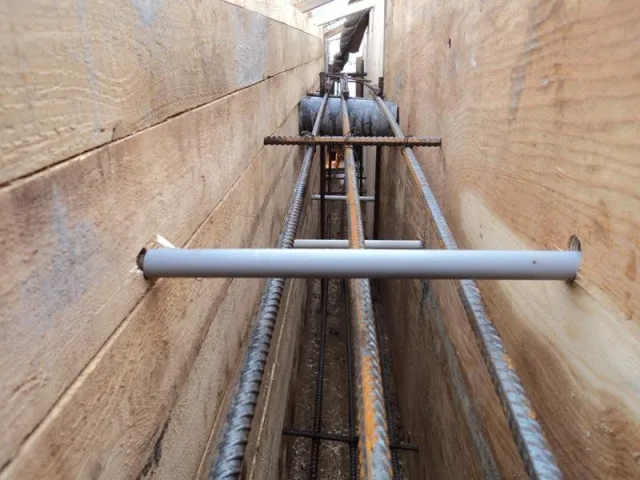

Опалубка

Опалубка

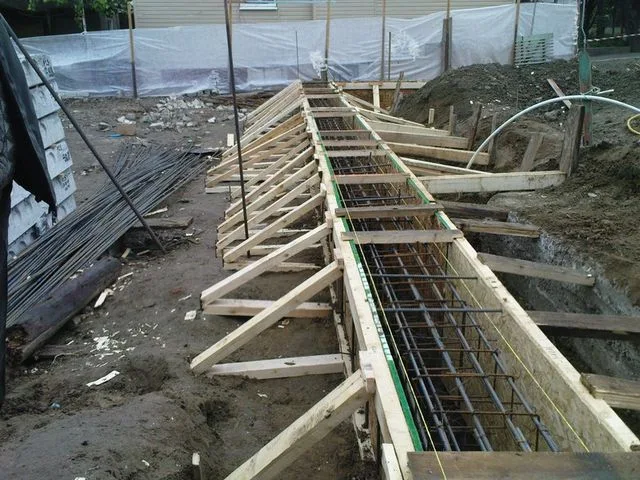

Съемная опалубка из деревянных досок

Съемная опалубка из деревянных досок

Первый шаг

Очистите строительную площадку от мусора и всего, что способно помешать выполнению дальнейших мероприятий.

Второй шаг

Разметьте площадку по требованиям предварительно подготовленного проекта.

Третий шаг

Вбейте в углы (а в случае возникновения такой необходимости и по периметру с шагом 600-800 мм) деревянные бруски для крепления основных элементов конструкции. Бруски вбивайте так, чтобы при строительстве опалубки они оставались с ее наружной стороны.

Пример деревянной опалубки для монолитного строительства

Пример деревянной опалубки для монолитного строительства

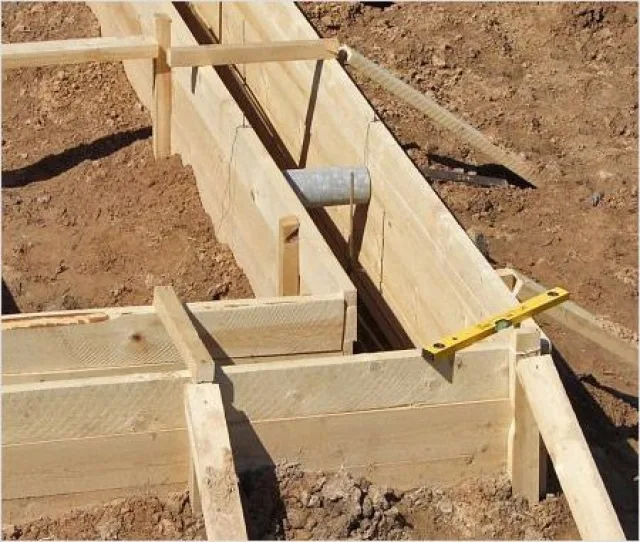

Для съемной деревянной опалубки в землю вбивают опоры (брусы) ,на которые крепят доски или фанеру

Для съемной деревянной опалубки в землю вбивают опоры (брусы) ,на которые крепят доски или фанеру

Опалубка

Опалубка

Четвертый шаг

Начинайте крепить деревянные щиты к вбитым в землю брускам. Для крепления используйте гвозди либо шурупы. Так вы сформируете каркас.

Пятый шаг

Для обеспечения дополнительной жесткости системы стяните стенки опалубочной конструкции с помощью шпилек. Необходимость в этом возникает, как правило, при заливке большого объема бетона.

В процессе обустройства опалубки следите, чтобы ее стенки были установлены исключительно вертикально.

Важно, чтобы в конструкции не было крупных щелей. Заделывайте зазоры подходящими подручными материалами. В данном случае большой считается щель шириной более 4-5 мм – такого промежутка будет вполне достаточно для утечки бетонного раствора.

Дополнительно для предотвращения мелких утечек раствора можете прикрепить к внутренней поверхности стенок опалубки полиэтиленовую пленку.

Опалубка фундамента

Опалубка фундамента

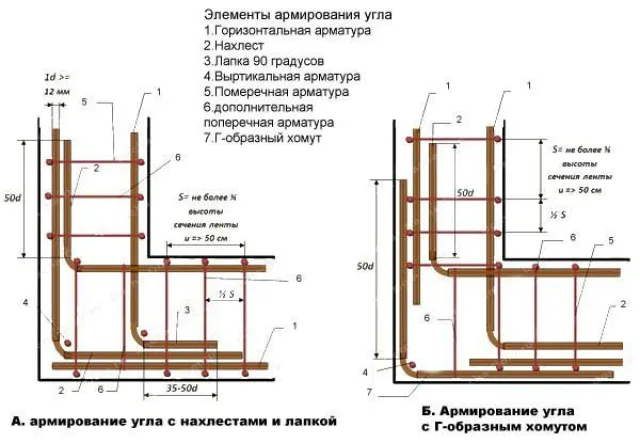

Схема армирования фундамента

Схема армирования фундамента

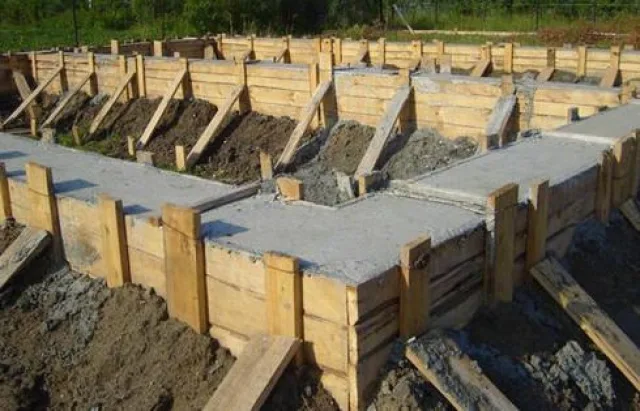

Устройство опалубки

Устройство опалубки

Съемную опалубку рекомендуется демонтировать только после набора фундаментом необходимой прочности. В среднем на это уходит 3-5 недель. Зазоры, оставшиеся после демонтажа опалубки, обычно засыпаются грунтом. В некоторых ситуациях их заливают бетонным либо цементным раствором.

Следуйте полученным рекомендациям, и готовая опалубка безо всяких проблем справится с возлагаемыми на нее задачами.

Удачной работы!
