Винтовая лестница бывает просто незаменима для интерьера помещений с ограниченной площадью, или же в тех случаях, когда она необходима для поддержания определенного архитектурного стиля.

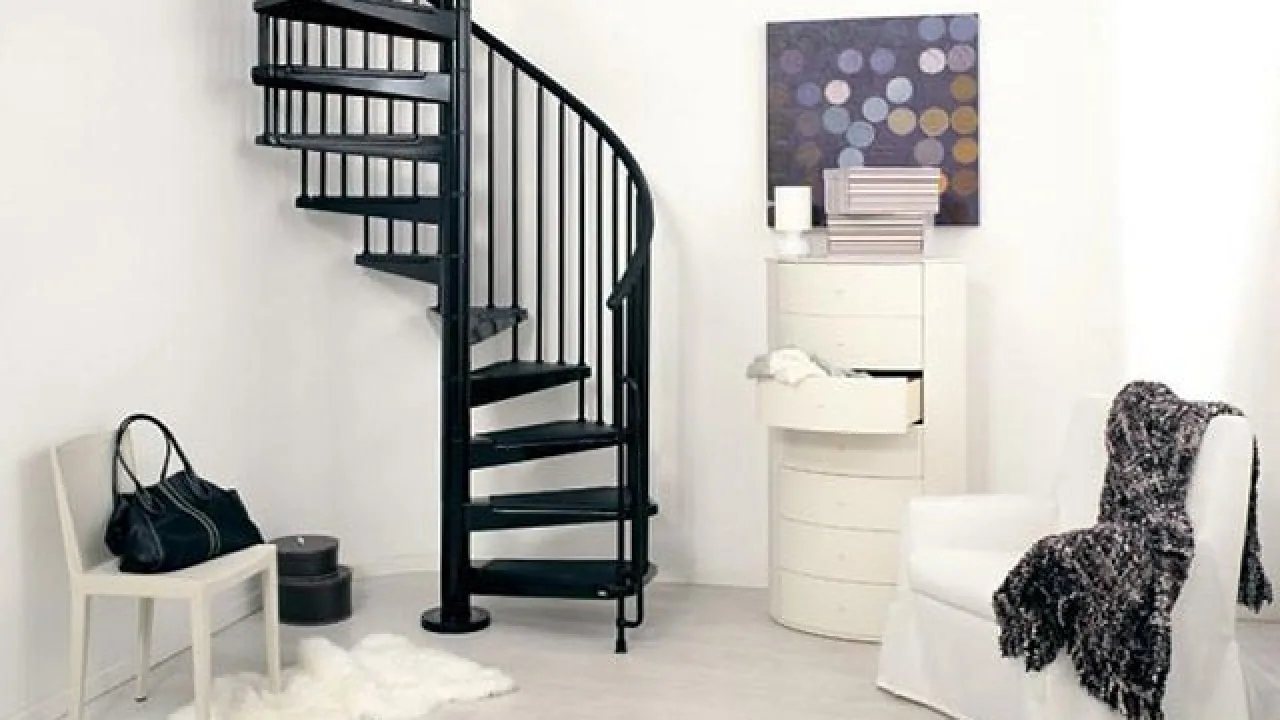

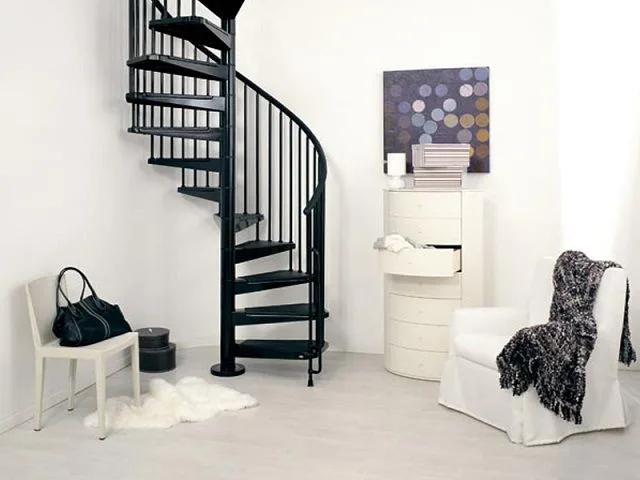

Винтовая лестница своими руками

Винтовая лестница своими руками

Винтовая лестница своими руками может быть изготовлена из дерева, металла, композитов или же из всех этих материалов в комплексе. Это зависит от выбора хозяев здания, от умения и возможностей мастера, а также от общего интерьерного оформления помещения, в которое будет вписываться создаваемая конструкция.

Так как такая разновидность лестницы сама по себе является не просто функциональным, но и декоративным элементом, она подойдет практически для любого стиля интерьера. Например, в помещение, выполненное в «деревенском» стиля «кантри» отлично подойдет деревянная лестница с массивными ступенями, а для интерьера, в котором выраженное преобладание стиля «модерн», необходимо будет приобрести или заказать кованые балясины или ступени с металлическими «кружевами».

Для каждого из существующих вариантов отделки можно подобрать и дизайнерское решение, и материал, из которого будет выполнена лестница.

Положительные и отрицательные моменты винтовых лестниц

Как и все интерьерные детали, винтовые лестницы имеют свои положительные и отрицательные стороны, о которых нужно обязательно знать, выбирая именно такой вариант для устройства в той или иной комнате.

1. К плюсам этого типа лестниц можно отнести:

  • Компактность конструкции. Чаще всего именно это обстоятельство является определяющим при выборе лестницы для небольших помещений. А если комната имеет невысокий потолок, то винтовая модель обычно визуально делает его несколько выше.
  • В отличие от маршевых лестниц, винтовая модель не займет много места на первом этаже и не потребует большого проема в потолке, а значит - можно сэкономить полезную площадь и второго этажа.

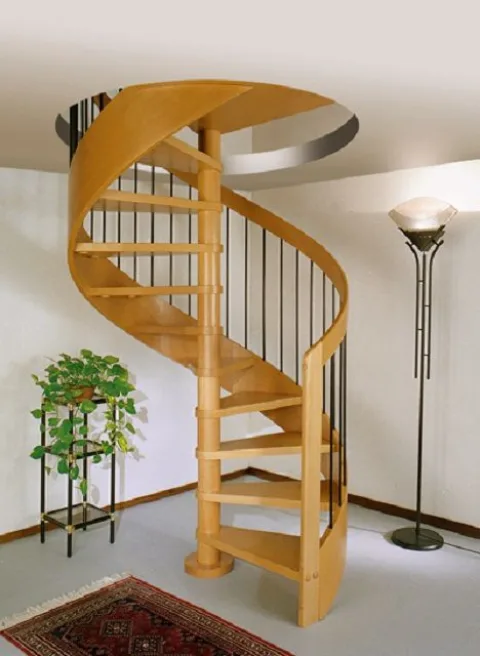

Одно из главных преимуществ винтовой лестницы - экономия площади

Одно из главных преимуществ винтовой лестницы — экономия площади

  • Винтовая лестница отлично подойдет в качестве дополнительной, внутренней для мансардных помещений, например, если основная находится с наружной стороны здания. Основная лестница необходима для подъема наверх крупногабаритных предметов, например, мебели и бытовой техники, а без винтовой трудно будет обойтись в зимнее время.
  • Выбирая этот вариант, можно сэкономить не только на площади комнат, но и на общих денежных затратах. Винтовая лестница нередко обходится значительно дешевле маршевых - из-за меньшего количества материалов, необходимых для ее изготовления, а также, в некоторых случаях - из-за простоты ее монтажа.
  • Этот оригинальный элемент придаст интерьеру эксклюзивность, что для многих владельцев особняков тоже является немаловажным, а иногда – и предопределяющим фактором.

2. Есть у этой конструкции и свои существенные минусы:

  • Главное, что можно отнести к отрицательным моментам - это невозможность или крайняя затрудненность подъема по винтовой конструкции крупногабаритных предметов.
  • Если на втором этаже находится жилое, часто посещаемое помещение и по лестнице жильцам квартиры приходится подниматься и спускаться несколько раз за день, то это обстоятельство может плохо повлиять на настроение, а возможно даже - и на самочувствие. Поэтому, лучше всего устроить на втором этаже спальни, куда поднимаются не так часто, или, как говорилось выше, можно иметь основную маршевую лестницу и винтовую – в качестве декоративной.

Основные разновидности винтовых лестниц

Винтовые лестницы разделяют несколько основных разновидностей, в зависимости от конструкции и крепления ступеней. Но во всех случаях ступени крепятся радиально с небольшими поворотами каждой очередной, образуя некоторое подобие направления резьбы обычного винта, откуда и пошло название этой модели лестниц.

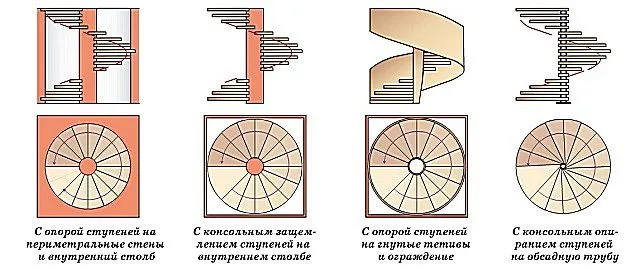

Типовое разнообразие винтовых лестниц

Типовое разнообразие винтовых лестниц

Если рассматривать лестницы сверху, можно увидеть круглый или же многоугольный лестничный пролет.

  • Последний образуется в том случае, если часть ступеней фиксируется не только на центральном столбе, но и на одной или двух стенах. Этот вид лестницы располагают в узкой нише при ограниченном пространстве помещения или же в углу. На представленном выше рисунке этот вариант идет под номером один.

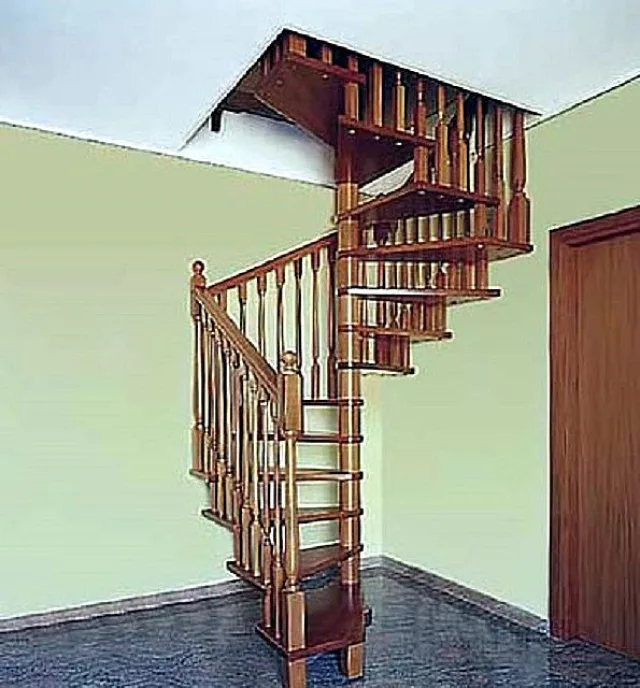

Часть ступеней может крепиться к стене здания

Часть ступеней может крепиться к стене здания

  • На втором рисунке показан вид лестницы, в котором ступени консольно защемляются на внутреннем центральном столбе.

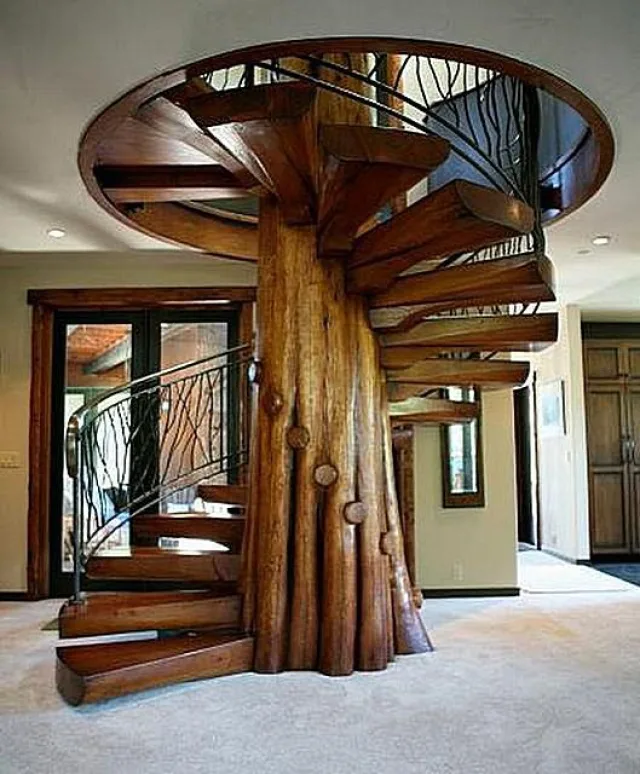

Ступени жестко крепятся на центральной стойке

Ступени жестко крепятся на центральной стойке

  • В третьем варианте ступени закрепляются на столбе-опоре и на гнутых тетивах и ограждении.

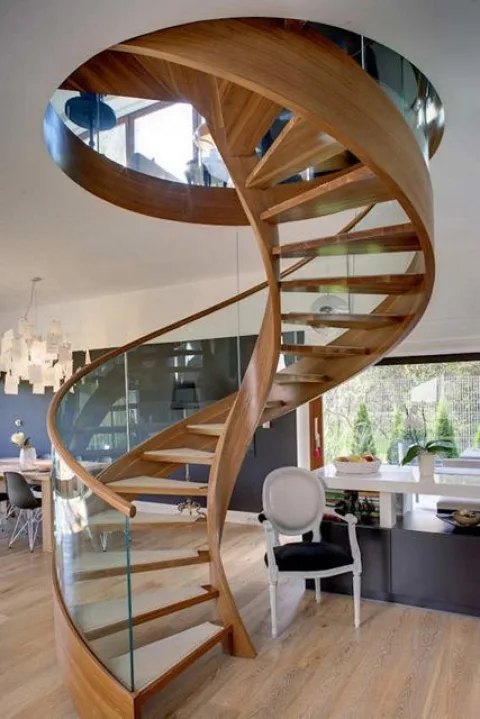

Вариант вообще без центральной стойки - с гнутыми тетивами

Вариант вообще без центральной стойки — с гнутыми тетивами

  • В последнем представленном на рисунке виде винтовых лестниц, ступени фиксируются на обсадной трубе и поддерживаются с другой стороны изогнутыми перилами.

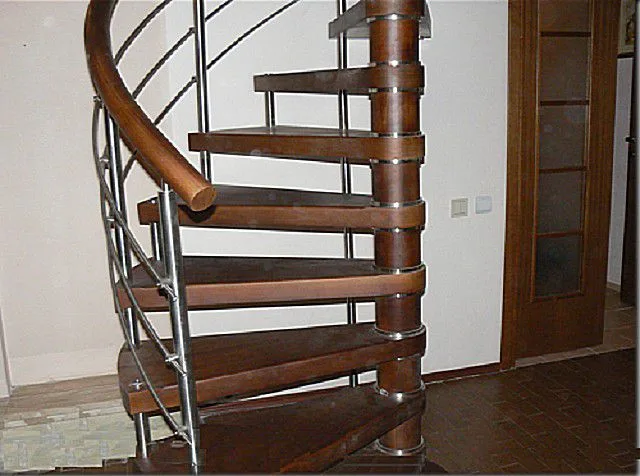

Ступени "набираются" на центральную вертикальную стойку

Ступени «набираются» на центральную вертикальную стойку

Это основные, наиболее применяемые виды винтовых конструкций, но существуют и другие -  более сложные, которые могут быть изготовлены только мастерами-профессионалами.

Элементы винтовой конструкции

Чтобы разобраться в том, как и какие детали необходимо изготовить для винтовой лестницы, нужно обязательно знать, как они называются, где располагаются и каким образом монтируются. Поэтому, прежде чем переходить к дальнейшим действиям, стоит разобраться с этим вопросом.

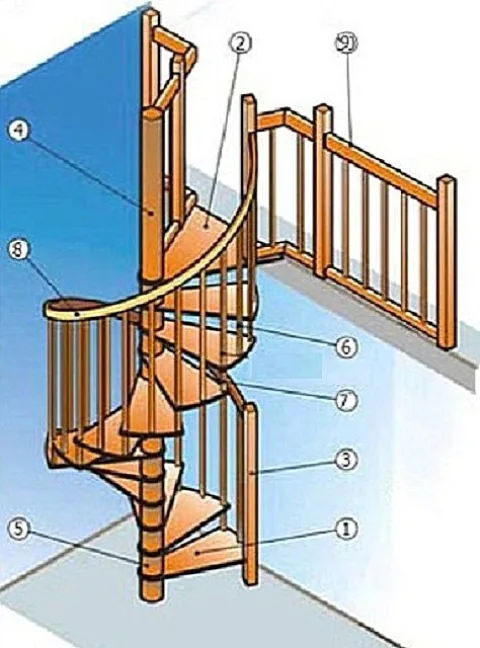

Общая типовая конструкция лестницы

Общая типовая конструкция лестницы

1 - Ступени лестницы.

2 - Завершающая верхняя площадка конструкции.

3 - Опорный для поручней и балюстрады столб.

4 - Центральный цилиндрический опорный столб, который можно назвать основой всей конструкции.

5 - Составляющие центральный столб цилиндры.

6 - Балясины стойки для поддержки поручня и скрепляющие между собой витки винтовой лестницы.

7 - Перемычки.

8 - Винтообразный поручень

9 - Ограждение второго этажа.

Кроме самих этих элементов, необходимо знать способ их соединения в различных узлах конструкции:

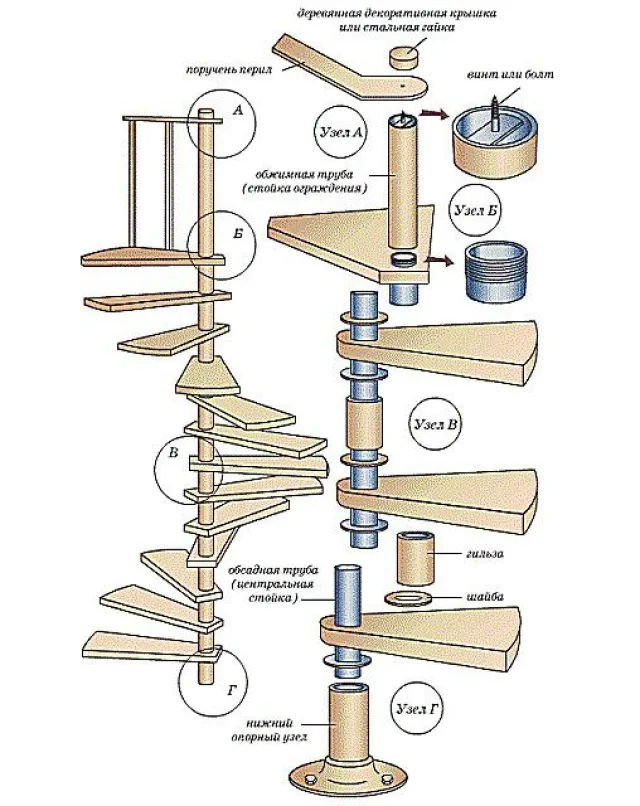

Варианты крепления деталей и узлов между собой

Варианты крепления деталей и узлов между собой

  • Узел «А» - соединение центральной опорной стойки или обжимной трубы лестницы с ограждением на втором этаже.

На винт или болт, закрепленный в тыльной части опорной стойки, надевается поручень, в котором устроено специальное сквозное отверстие.

Далее, сверху него прикручивается деревянная или металлическая декоративная крышка, которая и фиксирует поручень в определенном месте.

  • Узел «Б» - показывает соединение с помощью резьбы участка обжимной трубы с втулкой, устанавливаемой в отверстие ступени.
  • Узел «В» - установка на обсадную трубу шайб и гильзы, которая выполняет декоративную и прижимную роль.
  • Узел «Г» - соединение опорной стойки с основанием, которое фиксируется к полу.

Видео: сборная модульная винтовая лестница «Мечта»

Важные нюансы при расчетах, изготовлении и монтаже лестницы

Для того чтобы лестница была комфортной и безопасной для подъема и спуска, рекомендовано на всех этапах работы – при проведении расчетов, при изготовлении и монтаже конструкции, соблюдать рекомендации и правила, разработанные и проверенные опытными специалистами.

  • Ширину ступени в ее середине, куда чаще всего наступают при подъеме и спуске, не рекомендовано делать меньше 200 мм.
  • Опорная центральная стойка, в целях безопасности, не должна иметь диаметр меньше, чем 50 мм.
  • На винтовой лестнице не рекомендовано устанавливать подступенки, так как они могут быть помехой для полной постановки стопы человека на поверхность ступени. Это может привести к соскальзыванию ноги и к случайному падению, а как результат – велик риск получения травмы.
  • Каждый из витков лестницы должен иметь не менее 11 ÷ 12 ступеней.
  • Высоту витков конструкции рекомендовано рассчитывать с учетом максимального роста жильцов дома, желательно даже взять с запасом в 100 ÷ 200 мм. Если будет сделан неправильный расчет в меньшую сторону, то на некоторых участках лестницы придется наклоняться, чтобы не удариться головой. Согласитесь, что пользоваться таким сооружением будет крайне неудобно.

Расчет параметров винтовой лестницы

Прежде чем приступать к изготовлению элементов лестницы, необходимо провести тщательные расчеты, иначе конструкция может быть попросту небезопасной.

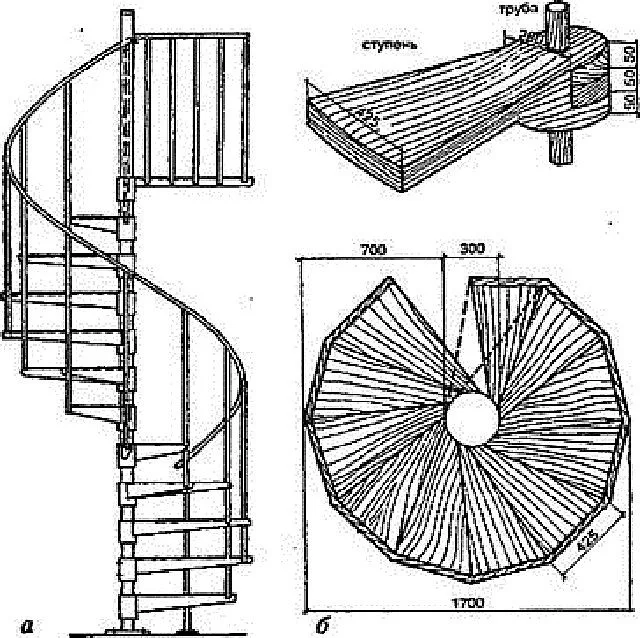

Первое, с чего начинают - общий чертеж и расчет параметров

Первое, с чего начинают — общий чертеж и расчет параметров

Ширина прохода лестницы винтовой конструкции, как правило, варьируется между 700 и 1000 мм.

Чтобы понять, как правильно рассчитать параметры, можно для примера взять среднестатистические данные. Например, ширина прохода лестницы будет равна 900  мм, ее высота — 2700 мм, а диаметр центральной опорной стойки — 300 мм.

Сначала нужно определить общий диаметр винтовой лестницы, в проекции — вид сверху. Для этого необходимо взять две проходных ширины лестницы (900 × 2) и прибавить к получившемуся результату диаметр опорной стойки:

(900 × 2) + 300 = 2100 мм

Далее, нужно на листе бумаги исполнить чертеж. Наносится окружность с найденным выше диаметром в 2100 в масштабе 1:10, получится 210 мм.

В эту окружность нужно вписать еще одну, которая будет показывать траекторию движения человека, идущего по лестнице. Радиус второй окружности будет равен сумме радиусов опорной центральной стойки и ширины лестницы, разделенной пополам.

(900 + 150) : 2 = 575 мм

Далее, необходимо определить, какое количество ступеней будет в каждом полном витке конструкции. Для вычисления этого параметра нужно взять величину средней ширины ступени. Так как обычная ширина этого элемента составляет у наружного ограждения 400 ÷ 450 мм, то примерно посередине (по проводимой траектории движения человека) для вычисления можно взять 250 мм.

Затем, длину окружности траектории движения необходимо разделить на среднюю ширину ступени.

(2 × 3,14 × 575) : 250 = 14,44 шт.

В данном случае, округление делается в большую сторону и в результате получается 15 ступеней.

Следующим шагом, нужно найти высоту ступеней. Для этой цели первая окружность делится на 15 равных частей. Нужно учитывать, что последняя и первая ступени витка должны располагаться между собой по высоте человека достаточно рослого, например, 1900 мм. Прибавив к этому параметру еще резерв – порядка 100 мм. Кроме этого нужно учесть и толщину ступени, допустим, она будет составлять 30 мм. Итого получается

1900 + 100 + 30 = 2030 мм

Далее, зная все вычисленные параметры, можно легко узнать высоту каждой из ступеней (если, конечно, их размещение планируется на одинаковом интервале по высоте). Для этого высоту витка нужно разделить на количество ступеней:

2030 : 15 = 135,33 ≈ 135 мм

Для того, чтобы узнать общее количество ступеней в лестнице, нужно ее высоту – от пола первого этажа до уровня второго, разделить на высоту ступени.

2700 : 135 = 20 ступенек.

Итого за весь подъем лестница сделает 20 : 15 = 1,(33) полных оборота, или опишет полный виток и плюс еще 120 градусов.

Изготовление деталей конструкции

Опорный столб

Для опорной центральной стойки используют металлические трубы, бетонные, кирпичные и деревянные столбы.

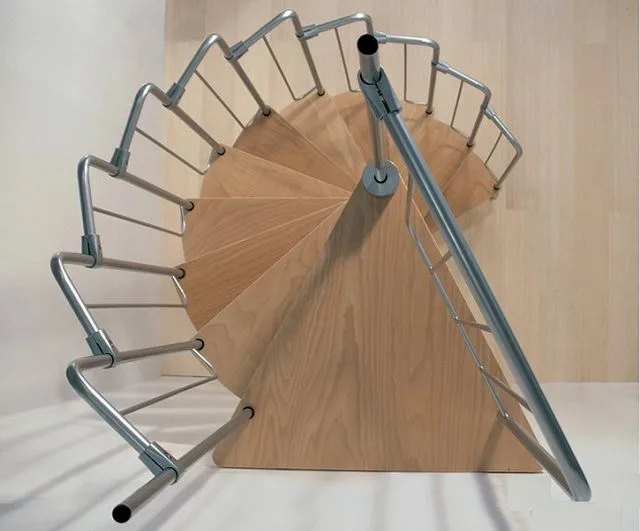

Очень часто в качестве центральной стойки используется металлическая труба

Очень часто в качестве центральной стойки используется металлическая труба

К металлу, бетону или кирпичу ступени могут быть закреплены с помощью приваренных к трубе элементов, муфт или болтов.

К деревянной стойке закрепить ступени гораздо проще. Для этого могут быть использованы любые способы, начиная от металлических уголков и заканчивая деревянными брусками, установленными вертикально в зазоры между ступенями.

Стойка должна быть прочной и спокойно выдерживать суммарную массу всех элементов конструкции и крупного человека с поклажей, находящегося на лестнице. Кроме этого, центральный опорный столб необходимо надежно закрепить в верхней и нижней части.

Диаметр стойки из металла (трубы) должен быть не менее 50 мм, а изготовленной из других материалов - от 150 до 500 мм и даже иногда больше.

Изготовление ступеней

Для изготовления ступеней чаще всего выбирается дерево с плотной структурой - бук или дуб, но нередко используются и другие породы. Однако, лучше не выбирать хрупкую древесину, такую, как сосна или ель, так как они могут не выдержать выпадающую на эти детали лестницы большую нагрузку.

  • Выбирая материал для ступеней, нужно знать, что толщина готовых деталей должна быть не меньше 50 мм, при условии, что высота лестницы не превышает 2-х метров. Если же общая конструкция будет выше, то и толщина ступеней должна быть больше – минимум 60 мм.
  • Материал для изготовления деталей должен быть в меру просушен и обработан. Лучше всего приобретать уже оструганную доску. При неравномерной просушке древесины, она может, постепенно теряя влагу, деформироваться, приобретая форму пропеллера или лотка. Хуже всего, если это начнёт происходить уже после того, как заготовка будет установлена в общую конструкцию. Скорее всего, деформирующуюся ступеньку придется заменить, иначе она «потянет» за собой и остальные детали, нарушая общую прочность сборки.

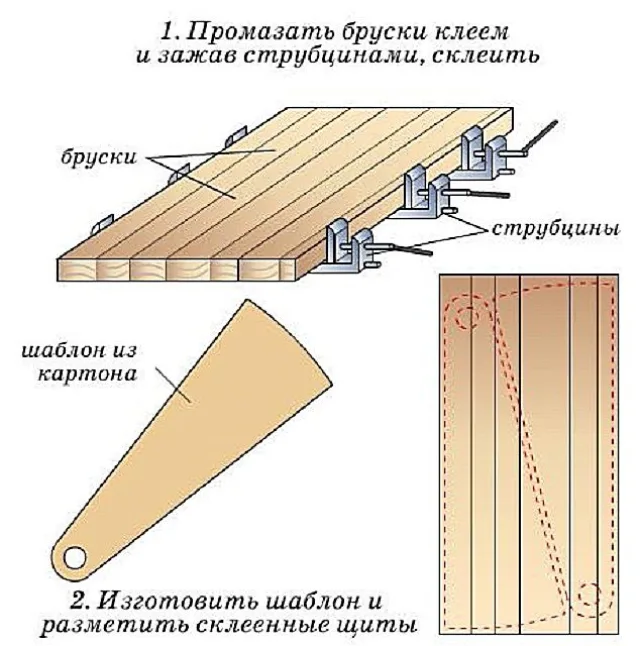

Склеивание бруса в единую панель и разметка ступеней

Склеивание бруса в единую панель и разметка ступеней

Учитывая все эти обстоятельства, и опираясь на опыт мастеров, рекомендовано для изготовления ступеней использовать проклеенную древесину, которую вполне можно сделать самостоятельно, использовав бруски нужной толщины. Панель из брусков должна иметь длину, равную длине ступени, а по ширине – вмещать две ступени, уложенные в противоположном направлении.

  • Бруски собираются в общую панель, и при этом очень важно предусмотреть, чтобы рядом лежащие детали имели структурный рисунок волокон, направленный в противоположных направлениях. Бруски склеиваются между собой и стягиваются с помощью струбцин, и в таком положении эта сборка оставляется до полного просыхания.
  • Для того чтобы не прибегать к измерениям при изготовлении каждой детали постоянно, лучше всего смастерить шаблон ступени, с помощью которого форма и размер будет переноситься на подготовленные склеенные панели с очень большой точностью.

Шаблон изготавливается по параметрам, полученным в результате проведенных заранее расчетов. Обязательно следует помнить, что после вырезания заготовки ступени будут подвергаться окончательной обработке, поэтому для нее нужно тоже предусмотреть определенный припуск, примерно в 5 мм, и делать шаблон уже с учетом этой поправки.

  • Используя шаблон для переноса формы ступени на клееную панель, особенно важно точное перенесение размера широкой стороны ступени и отверстия (если оно предусмотрено) под стойку. От правильно перенесенных параметров напрямую будет зависеть правильность, лёгкость и качество монтажа конструкции. Естественно, не менее важно точно перенести и другие размеры (ширина средней и узкой части), но они уже не так серьезно повлияют на качество сборки.
  • Так как самая верхняя ступень является своеобразной площадкой, которая соединяет лестницу и полы второго этажа, она имеет значительно большие размеры.

Ее можно разметить и выпилить, используя шаблон, изготовленный для рядовых ступеней, только затем несколько увеличив размеры. На рисунке хорошо виден процесс расчета и разметки верхней ступени-площадки на заготовке-панели, склеенной из брусков.

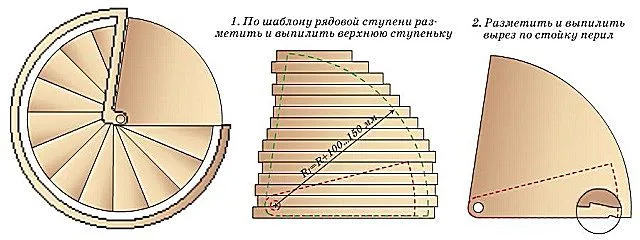

Верхняя ступенька имеет свои особенности

Верхняя ступенька имеет свои особенности

Иногда размер длины этого элемента увеличивают для того, чтобы площадка могла упираться своей широкой стороной на межэтажное перекрытие, что сделает лестницу более прочной. Кроме длины делается больше и ширина этой ступени, что улучшит ее эксплуатационные качества.

  • После разметки ступеней, их выпиливают, а затем обрабатывают на специальных столярных станках или же доводят до готовности вручную.
  • Если предусмотрены отверстия для монтажа ступеней на опорную стойку, то их выбирают специально подобранной фрезой, только после того, как все элементы будут выпилены.

Несколько ступеней складывают стопкой, надёжно фиксируют их между собой с двух сторон, а затем проводят сверление отверстий под опору. Используя этот «пакетный» метод вырезания отверстий, можно получить более точное их расположение, что поможет в дальнейшем облегчить монтаж конструкции.

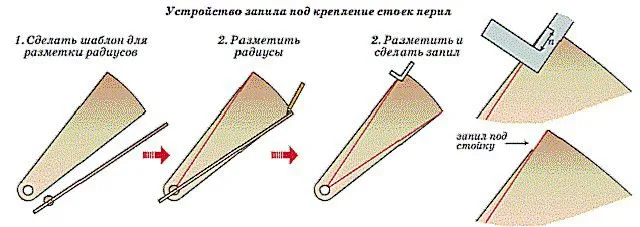

Разметка готовых ступенек  для вырезки монтажных пазов

Разметка готовых ступенек для вырезки монтажных пазов

Изготовление стоек и балясин

Далее, проводится разметка и высверливание или выпиливание отверстий или пазов нужного размера или формы под установку балясин.

  • Для изготовления стоек необходимо иметь клееный брус, имеющий размер сечения не менее 50 × 50 мм и токарный станок. Можно, конечно же, в виде стоек установить хорошо обработанные квадратные в сечении бруски, но традиционными являются круглые, имеющие определенный рельефный рисунок балясины. В случае отсутствия возможности самостоятельного изготовления таких элементов, их можно приобрести и в готовом виде.

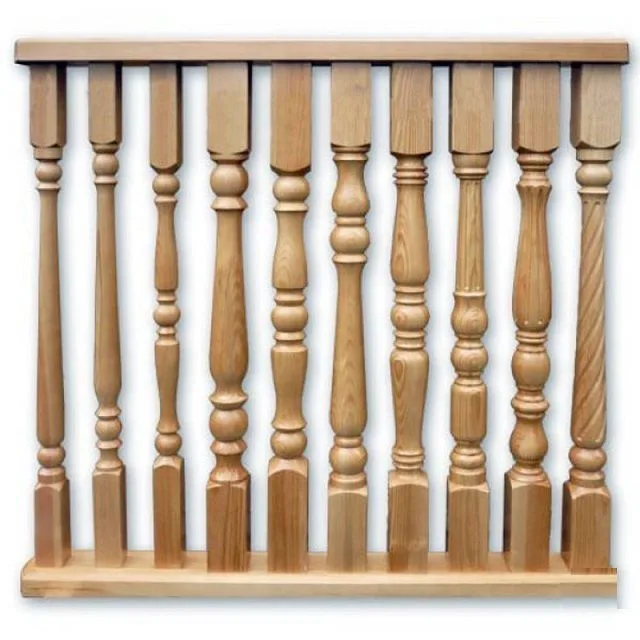

Балясины можно выточить самостоятельно или приобрести уже готовыми

Балясины можно выточить самостоятельно или приобрести уже готовыми

  • Чтобы обеспечить жесткость конструкции, крайние стойки делают такой формы, чтобы они могли соединить сразу две ступени - это также необходимо для того, чтобы исключить риск проворачивания ступени на опорной трубе.
  • Нужно отметить, что стойки-балясины могут быть вклеены в высверленные отверстия, закреплены сверху ступеней специальными креплениями или же надеты и приклеены на ступени с помощью выпилов, сделанных в нижней части балясин, на половину их сечения.

Расчет места установки балясин хорошо показан на представленном ниже рисунке-чертеже.

Позднее необходимо будет провести разметку и спил верхней части стоек под нужным углом, который будет зависеть от уклона и поворотов лестницы.

Перила лестницы

Отлично смотрятся на винтовой лестнице изогнутые деревянные перила, но изготовить их самостоятельно – задача очень высокого уровня сложности. Так, необходимые детали могут быть исполнены несколькими способами, любой из которых простым никак не назовешь:

- выпиливание отдельных частей перил из цельных кусков дерева, а затем сборка их между собой;

- выпиливание перил из склеенных между собой брусков;

- склеивание элемента из тонкого деревянного шпона.

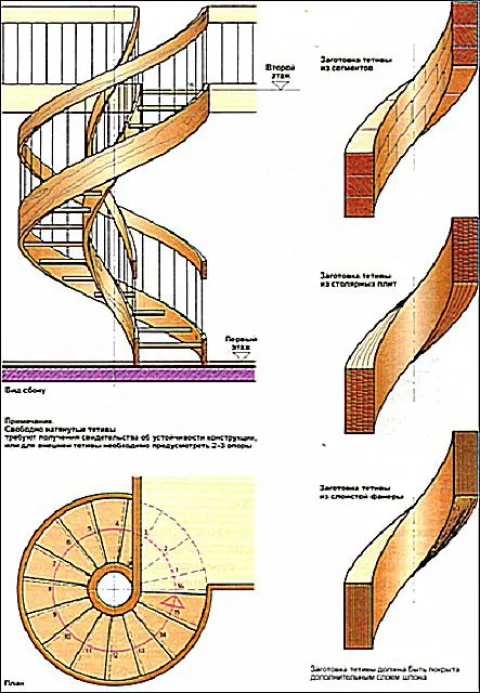

Изготовление гнутых деревянных поручней - задача для настоящих мастеров

Изготовление гнутых деревянных поручней — задача для настоящих мастеров

Для изготовления перил потребуется не только соответствующий материал, но и инструмент, который обеспечивает нужный изгиб, и одновременно фиксирует согнутый элемент в нужном положении.

Поэтому, чтобы не тратить время и силы на изготовления гнутых поручней (тем более, без особой гарантии успеха), их можно заказать в специализированных производственных фирмах, занимающихся изготовлением сложных деревянных конструкций, в том числе - лестниц и комплектующих к ним.

Мастер на месте определит, под каким радиусом делать изгиб, снимет все параметры лестницы и изготовит поручень, а также плинтус, если он тоже есть в проекте.

Владельцу дома останется только установить эти элементы на лестницу при ее монтаже, хотя эту работу также вполне можно доверить мастерам.

Если есть необходимость сэкономить на поручнях из древесины, можно заказать их изготовление и из другого материала, например, из пластика, который прекрасно имитирует фактурный рисунок дерева. Еще один вариант перил - это комбинированный, то есть сделанный из металла и пластика.

Однако, какой бы вид перил ни был  выбран, его установка и закрепление происходит в последнюю очередь.

Как производится монтаж

  • Определив место установки лестницы, его размечают таким образом, чтобы конструкция, задуманная для установки на определенном расстоянии от стены, в нее не упиралась.

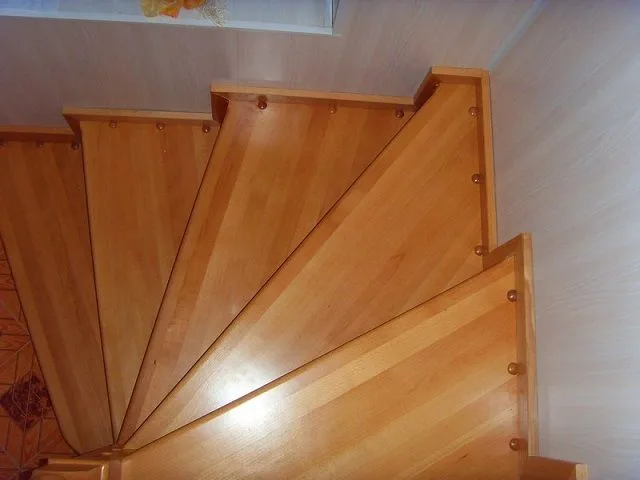

Если лестница будет опираться на стену, то это сразу учитывается при разметке места монтажа

Если лестница будет опираться на стену, то это сразу учитывается при разметке места монтажа

Если же конструкция будет определенным образом закрепляться на стене, для нее тоже нужно точно рассчитать место установки центральной стойки и форму проема в потолочном перекрытии.

  • Первым шагом нужно провести разметку на потолке, определив центр окружности, которая позднее должна быть вырезана в перекрытии и будет впоследствии служить проходом на второй этаж.

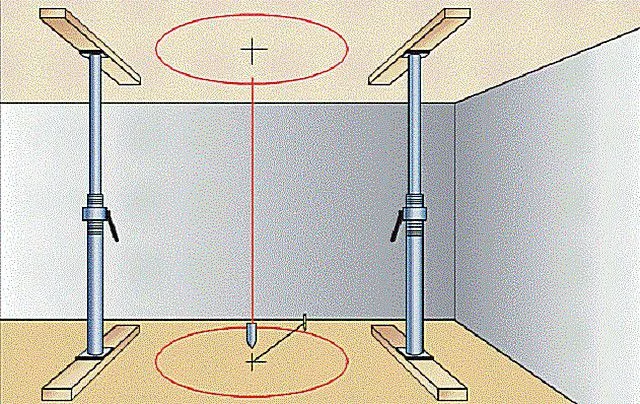

Определение центров - на потолке и на полу

Определение центров — на потолке и на полу

  • Определив эту точку, с помощью отвеса ее точно проецируют на пол. Эта отметка станет местом установки опорной стойки.
  • Далее, в потолке вырезается проем нужной формы, и его края сразу же оформляются декоративно.

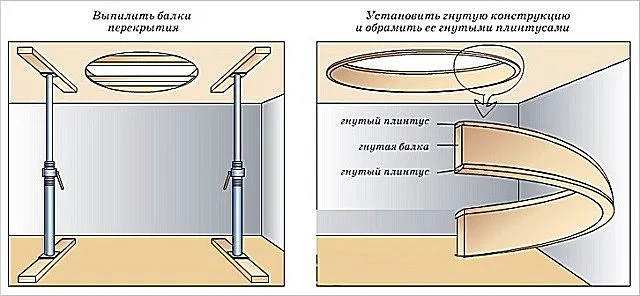

Вырезание отверстия в потолке и его отделка

Вырезание отверстия в потолке и его отделка

  • Следующим этапом идет установка опорной стойки, если она будет монолитной.

Если используются готовые комплекты винтовых лестниц, то их сборные детали - опорная стойка, состоящая из отдельных элементов, и ступени, сразу закрепляющиеся на стойке, монтируются одновременно.

Примерная схема такой сборки представлена выше.

Если же ступени будут крепиться на монолитную стойку из бетона или кирпича, то на ней размечаются места, на которых закрепляются с помощью анкерных элементов или сварки специальные кронштейны. На них будут и укладываться, и крепиться ступени.

  • Если стойка будет иметь большой диаметр и изготавливается из древесины, то для установки ступеней проще всего использовать бруски, имеющие высоту расстояния между ступенями, которая получится при предварительных расчетах.

Бруски закрепляются вертикально на точно размеченные места на столбе, с помощью мощных саморезов. Размер брусков может составлять в сечении 30 × 50 или 50 × 50 мм. Этот способ крепления смело можно назвать самым простым, главное - подготовить нужное количество брусков требуемых размеров.

  • Под первую ступень с широкой ее стороны, можно предусмотреть на полу надежную подставку из более крупного бруска, который необходимо тщательно обработать.
  • Верхняя ступень-площадка укладывает на полы второго этажа и надежно закрепляется.

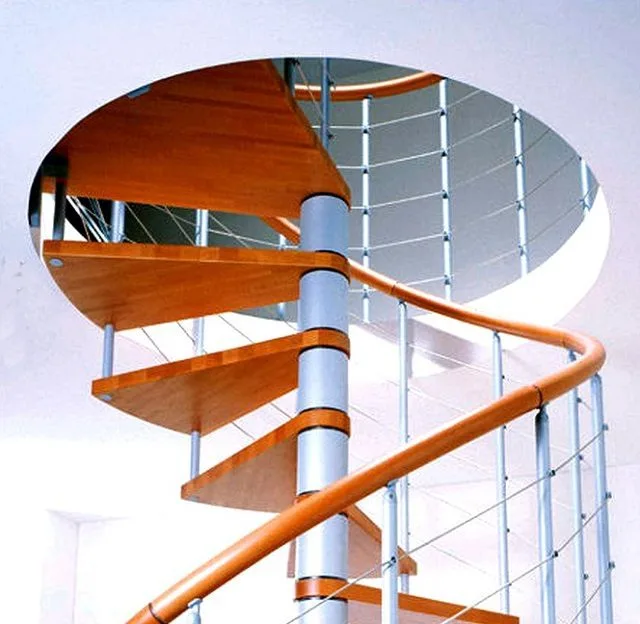

Верхняя ступень обычно заходит на поверхность пола второго этажа

Верхняя ступень обычно заходит на поверхность пола второго этажа

  • Далее, когда все ступени выставлены, на них устанавливаются балясины, но пока не закрепляются, так как на них нужно сделать отметки для спила под необходимым углом, который будет соответствовать уклону лестницы.

Угол их среза определить легко, для этого процесса потребуется изготовить простой шаблон в виде треугольника. Как сделать это правильно, показано на схеме ниже.

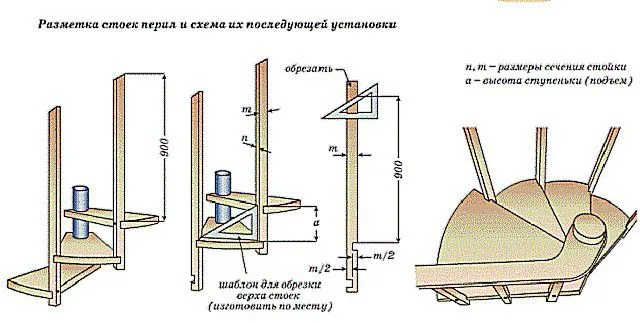

Установка и подгонка балясин и стоек

Установка и подгонка балясин и стоек

Когда будут размечены все балясины, их аккуратно спиливают, устанавливают и закрепляют на подготовленные крепления (отверстия, шпунты или пазы), но, кроме них, рекомендовано дополнительно зафиксировать деревянные балясины на клей.

  • Далее, на балясины устанавливается поручень, который закрепляют к ним с помощью саморезов, закручиваемых под углом. Чтобы избежать повреждения стойки, сначала нужно просверлить канал под саморез соответствующим сверлом (обычно используют Ø 3 мм), а затем в это отверстие вкручивается тонкий, но достаточно длинный саморез.

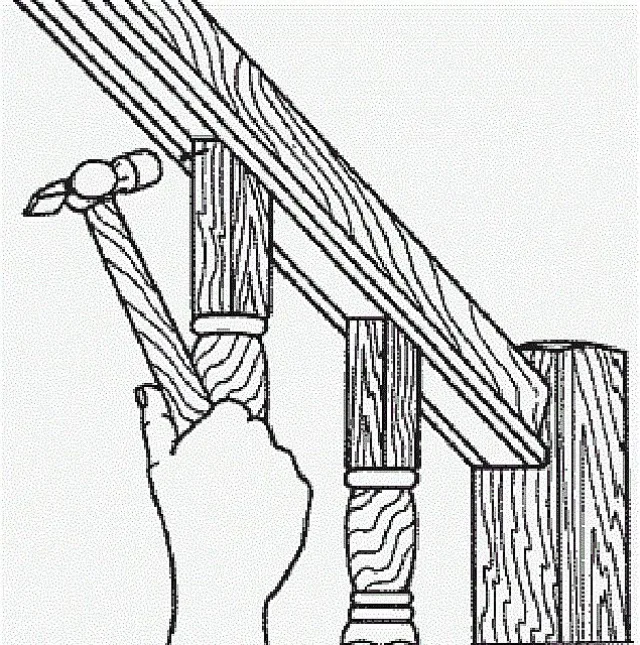

Можно крепить и на гвозди, но лучше воспользоваться саморезами

Можно крепить и на гвозди, но лучше воспользоваться саморезами

Вместо этого некоторые мастера используют обычные гвозди, однако, учитывая хрупкую витую конструкцию лестницы, лучше все же применить саморезы.

  • Чтобы конструкция была более прочной, можно по всей длине лестницы, с наружной ее стороны, закрепить широкий витой плинтус.

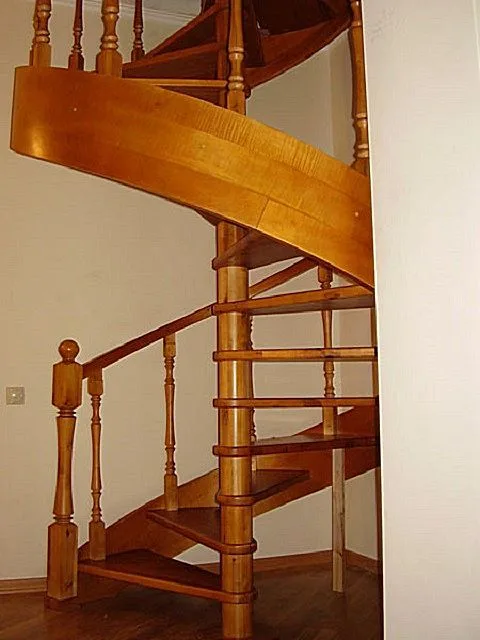

Нередко снаружи конструкцию лестницы прикрывают широким витым плинтусом

Нередко снаружи конструкцию лестницы прикрывают широким витым плинтусом

Закончив монтаж лестницы, можно переходить к ее окончательной отделке. Можно покрыть ее краской, которая поможет вписать конструкцию в общий дизайн, а можно использовать морилки и цветной или бесцветный лак по дереву.

Если решено изготовить и установить винтовую лестницу самостоятельно, то главное в этом вопросе - сделать конструкцию максимально удобной, надежной и безопасной, особенно в том если в доме проживают люди преклонного возраста и маленькие дети.

При отсутствии опыта и навыков в подобной работе, лучше доверить этот процесс квалифицированному мастеру. В крайнем случае, можно заняться монтажом готовой конструкции, комплект деталей которой изготовлен профессионалами. В этом случае нужно будет точно, до мелочей, выполнять все технологические рекомендации, указанные в инструкции, которая прилагается к такому набору.

Видео: проведение монтажа готового комплекта винтовой лестницы
