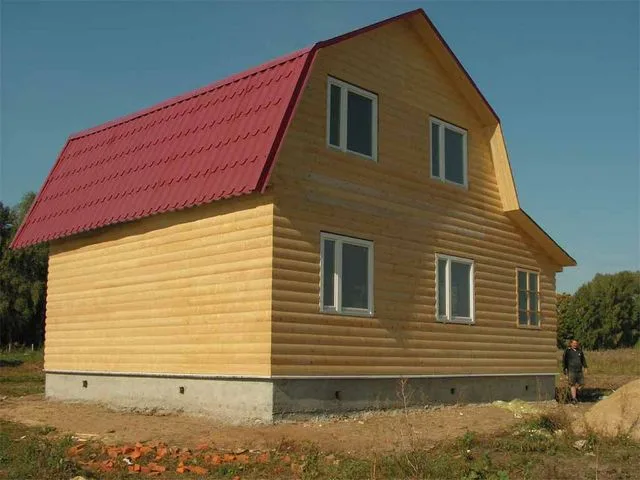

Как сделать крышу своими руками


Как сделать крышу своими руками

Чтобы узнать, как сделать крышу своими руками правильно, нужно изучить несколько инструкций по выполнению этой достаточно сложной работы. Необходимо сразу отметить, что существует несколько видов крыш, каждый из которых имеет собственную схему устройства и требует особенного подхода. Кроме этого, выбор вида крыши будет зависеть и от предназначения здания, которое будет ею покрываться.

Как сделать крышу своими руками

Как сделать крышу своими руками

Правильно возведенные элементы кровли сумеют защитить дом не только от осадков, но и сохранят зимой внутри постройки драгоценное тепло. Поэтому хорошо построенная и утепленная крыша не менее важна, чем надежные теплые стены.

Виды крыш

Как говорилось выше, существует несколько видов крыш. Выбирая подходящий для конкретного строения вариант, стоит рассмотреть некоторые их них, чтобы знать, что они из себя представляют.

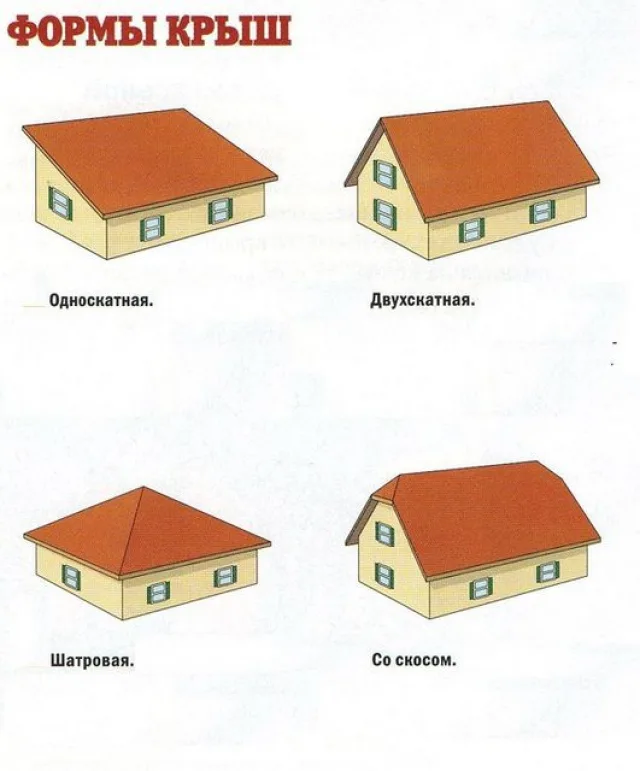

Различные типы крыш ...

Различные типы крыш …

На сегодняшний день в строительной практике устраивают следующие основные виды крыш: двускатные, односкатные, двускатные с откосом, шатровые, мансардные, вальмовые четырехскатные, полувальмовые, многоскатные.

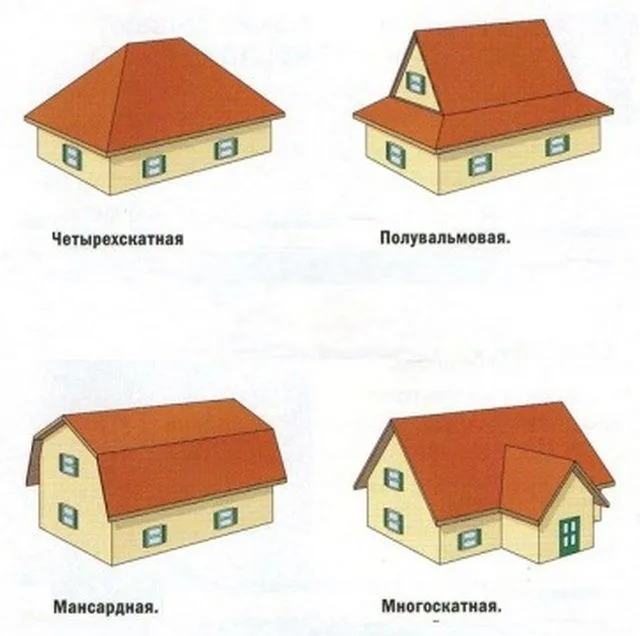

... от самый простых, до весьма сложных

… от самый простых, до весьма сложных

Односкатная крыша

Этот вариант обычно применяется для покрытия гаражей или хозяйственных построек, но иногда такую крышу устраивают и для жилых частных домов.

Подобную конструкцию можно назвать одной из самых простых из всех существующих, особенно в тех случаях, когда уклон ската совсем небольшой. Если же в планах обустроить под крышей еще одно помещение, то конструкция несколько усложняется. Но тем не менее это вид крыш самый экономный по расходу кровельного покрытия и пиломатериала.

Двускатная крыша

Двускатный вариант крыши считается традиционным для жилых домов и устанавливается чаще всех остальных видов. Видимо, это связано с тем, что такую крышу можно устроить при любой конструкции строения. Уклон скатов будет зависеть от расстояния между наружными стенами и расположения несущих стен внутри дома.

Шатровая крыша

Это достаточно сложная конструкция, которая почти не применяется в последнее время. Однако, если решено выбрать именно ее, то лучше применять для устройства балочно-затяжную систему с подкосами и стойками.

Крыша состоит из четырех равнобедренных треугольников - их вершины сходятся в одной точке. Шатровая крыша напоминает четырехгранную пирамиду или шатер, отсюда и пошло ее название.

Двускатная крыша со скосом

Такая крыша устраивается по схеме двускатной крыши, но имеет скосы разных уклонов в фасадной части.

Вальмовая или четырехскатная крыша

Эта конструкция несколько напоминает шатровый вариант крыши, но, в отличие от него, в ней присутствует конек. Крыша довольно сложна в устройстве, и чаще всего для ее постройки используют схему с двойными затяжками и балками.

Полувальмовая крыша

Эта конструкция в последние годы почти не используется, так как достаточно сложна в устройстве. Если ее выбирают, то в основном устраивают по стропильной схеме с затяжками.

Многоскатная крыша

Подобную крышу устраивают в домах со сложными планировками, или же если к основному зданию сделана пристройка. Конструкция многоскатной крыши — достаточно сложная, и ее применяют лишь в крайних случаях.

Мансардная крыша

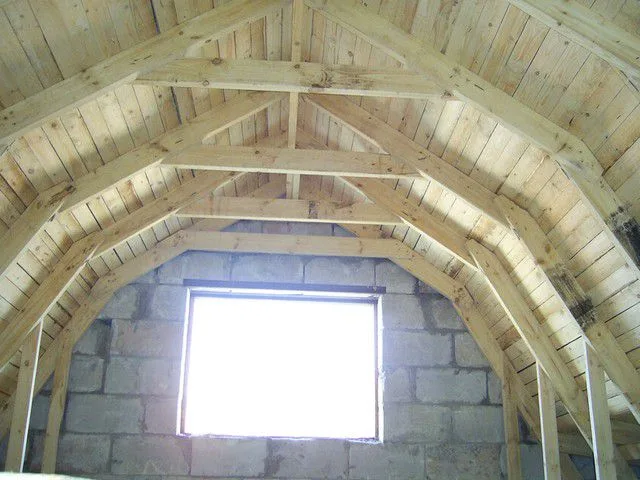

Мансардную крышу простой в исполнении не назовешь ...

Мансардную крышу простой в исполнении не назовешь …

Благодаря тому, что такая конструкция позволяет решить сразу две задачи – получить дополнительную комнату одновременно с надежной кровлей, мансардный вариант можно назвать одним из самых популярных после двухскатного типа.

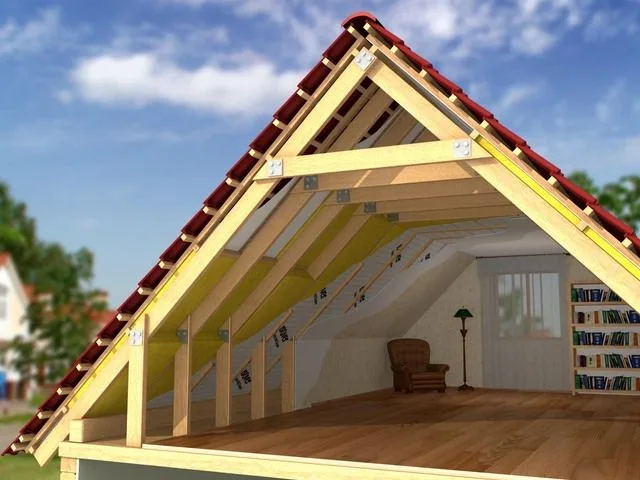

... но при определенных условиях жилую мансарду можно расположить и под обычной двускатной крышей

… но при определенных условиях жилую мансарду можно расположить и под обычной двускатной крышей

Уклон крыши

Очень важно сделать правильный уклон крыши - от этого будет зависеть долговечность не только покрывающей дом конструкции, но и всего здания. В регионах с холодными зимами и большим количеством снега уклон играет особо важную роль, так как если он будет недостаточным, то на поверхности будут собираться сугробы, которые при таянии могут просто провалить кровлю. Именно поэтому уклон рекомендовано делать не менее 40 ÷ 45 градусов.

Кроме места расположения строения, на выбор уклона крыши влияет и кровельный материал. Так, если для покрытия планируется использование черепицы или шифера, то уклон не должен быть меньше 25 градусов, иначе на стыках вода может просачиваться в чердачное помещение, так как будет маленькая интенсивность стекания воды.

При устройстве двускатной конструкции, уклон обычно делают от 30 до 45, а односкатной 25 ÷ 30 градусов.

Составляющие элементы конструкции крыши

В разных системах крыш элементы варьируются, но основные все же остаются едиными. К ним относятся следующие:

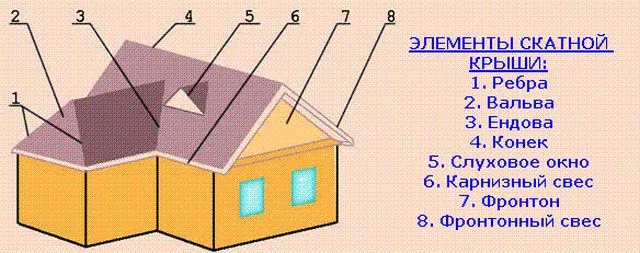

Основные элементы крыши

Основные элементы крыши

  • Конек – верхняя часть крыши, место, где соединяются ее скаты. Этот элемент отсутствует в шатровом и односкатном варианте.
  • Скаты – это основные плоскости крыши, покрытые кровельным материалом.
  • Ендова внутренний угол крыши, образующийся на стыке двух скатов. Этот элемент присутствует в только сложных конструкциях. При обустройстве крыши ендовам нужно уделить особое внимание при гидроизоляционных работах, так как такой участок - одно из самых уязвимых мест конструкции, именно в них идет самое большое скопление снега.
  • Карнизный свес – это свес крыши по бокам дома. К ним производят монтаж водосточных систем.
  • Фронтонный свес – выступающая часть скатов над фронтальной стороной крыши.
  • Стропильная система конструкция, являющаяся основой для устройства скатов. Существует несколько разновидностей этих систем, но самой надежной из них является треугольник, так как именно эта фигура придает конструкции жесткость.

Стропильные системы

Перед монтажом любой конструкции, выполненной из дерева, материал предварительно нужно обязательно покрыть антисептическими средствами и антипиренами, которые смогут защитить его от грибковых образований, колоний насекомых и обеспечат повышение пожаробезопасности всей системы.

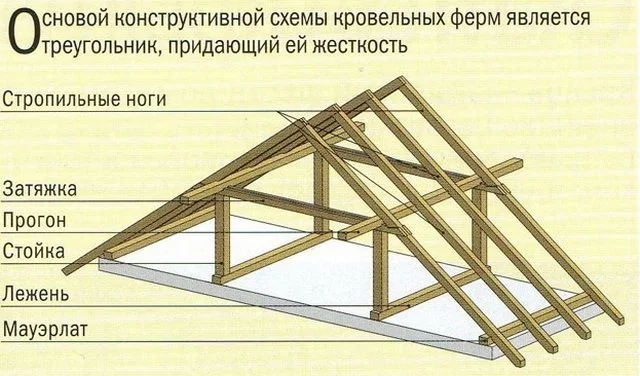

Основные детали конструкции стропильной системы

Основные детали конструкции стропильной системы

Основным элементом в стропильной системе являются стропила, укладываемые на мауэрлат, поддерживаемые стойками, скрепленными лежнями и затяжками.

В верхней части стропила соединяются внахлест и скрепляются, нижние же закрепляются на мауэрлат или к брускам, укладываемым между стропил.

Стропильная система имеет разные формы и бывает наслонной или висячей.

Очень важно правильно рассчитать размер стропил в сечении. Расчет производится с учетом расстояния между стенами и шага установки стропил.

Видео: примерная конструкция стропильной системы двускатной крыши

Наслонная система стропил

Наслонные системы используются чаще всего в строениях, где предусмотрены внутренние несущие стены, создающие опорную основу для системы стропил. Наслонный вид намного легче висячего, он проще в монтаже, и потребует меньше строительного материала. Определяющей точкой опоры системы является конек, в которой скрепляются парные стропила.

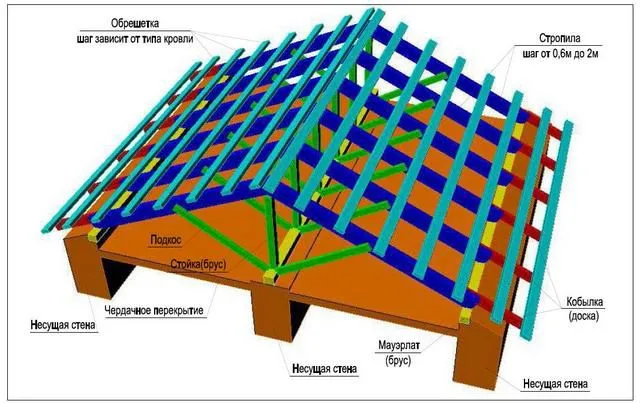

Принципиальная схема наслонной системы стропил

Принципиальная схема наслонной системы стропил

Наслонная система стропил безраспорного вида монтируется в трех разных вариантах:

1. В первом случае, стропила соединяются на коньке, и крепятся опорой, которую называют скользящей, а нижний конец стропила закрепляется к мауэрлату путем врубки. Кроме этого, стропила дополнительно фиксируются к стене с помощью проволоки.

2. В следующем варианте стропила закрепляются между собой на коньке болтами с применением металлических накладок, а нижний край стропила крепят подвижным соединением к мауэрлату.

3. В третьем случае вверху стропильный брус соединяется с прогоном на коньке, с применением жесткого крепления досками и брусками, расположенными по горизонтали. Для закрепления внизу используется тот же метод, что и в предыдущем случае.

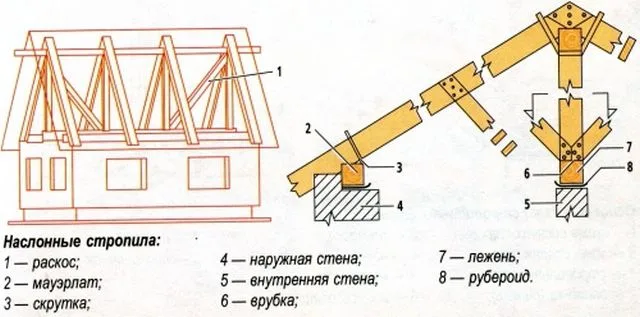

Схема крепления наслонной системы

Схема крепления наслонной системы

Плавающие крепления стропил не передают напряжения конструкции крыши на конструкцию стен, поэтому стены будут защищены от повреждений. Именно этот вид крепления и есть главное отличие наслонных от висячих систем.

Но иногда все-таки приходится применять распорную систему, в таких случаях нижний конец стропил крепится к мауэрлату и стенам жестким креплением, а для снятия нагрузки со стен используется укрепление подкосами и затяжками.

Такой вариант уже не наслонный и не висячий – скорее, его можно назвать комбинированным или промежуточным.

Прежде чем приступать к монтажу стропильной системы, лучше всего на встроенные в стену балки перекрытия уложить временный настил из досок. По нему будет удобнее и гораздо безопаснее передвигаться, устраивая основу под покрытие крыши. Сделав эти подготовительные работы, можно приступать к монтажу стропильной системы.

Так как в условиях частного строительства для устройства крыши чаще всего используют наслонную систему стропил, необходимо знать подробнее, как проводится ее монтаж.

  • На продольные стены дома настилается гидроизоляционный материал - обычно для этого используется рубероид.
  • Далее, по верхнему торцу стены укладывается и крепится анкерами мауэрлат, который представляет собой брус, имеющий размер в сечении не менее 150 × 150 мм.

Видео: как устанавливают мауэрлат на стены

  • На этот элемент устанавливаются стропила, которые крепятся скобами к мауэрлату, а их верхняя часть соединяется внахлест, с применением накладок или закрепляется на коньковом брусе.

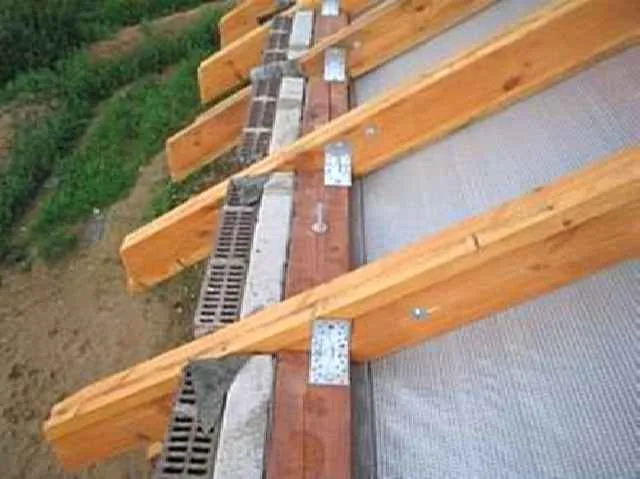

Один из вариантов крепления стропил к мауэрату

Один из вариантов крепления стропил к мауэрату

  • Кроме этого, стропила нужно закрепить к стене дома с помощью скрутки. Для этого в стену, на расстоянии 30 ÷ 35 см от верха, вбивается костыль, проволока зацепляется за него и прикрепляется к стропилу и ее концы скручиваются. Эта манипуляция сохранит крышу в целости во время сильного ветра.
  • Стропила и затяжки необходимо вывести за наружный край стены для образования свеса, который будет защитой для стены во время дождя. Длина свеса должна быть не менее 550 ÷ 600 мм.
  • Далее, укрепляют стропила подкосами, прогонами и стойками.

Висячая стропильная система

В строениях, где отсутствуют внутренние капитальные перегородки, а расстояние между противоположными несущими стенами достигает 6 ÷ 11 метров, применяется система так называемых висячих стропил. Она подходит для строений, в которых крыша будет иметь опору только на стены, расположенные по периметру.

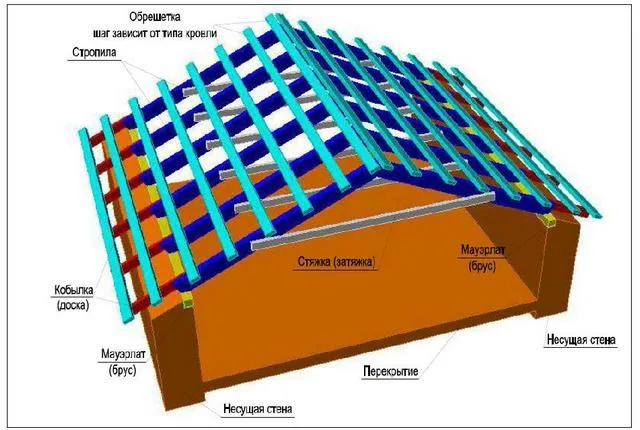

Принцип висячей стропильной системы

Принцип висячей стропильной системы

Следует обязательно учитывать, что подобная схема конструкции крыши дает большую распорную нагрузку на стены, и чтобы ее уменьшить, используются горизонтальные элементы, соединяющие между собой стропила, которые называют ригели или затяжки. Крепиться эти составляющие системы могут в любом месте стропил по их высоте - их можно даже использовать, как лаги для чердачного пола, закрепив в самом низу.

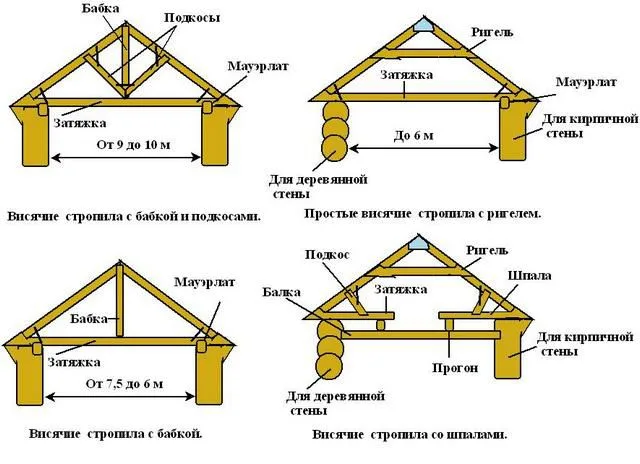

Распространенные схемы связки  и укрепления висячих стропил

Распространенные схемы связки и укрепления висячих стропил

Монтаж данной системы осуществляется с применением стропил, изготовленных из бруса, имеющего сечение не менее 50 ÷ 200 мм, однако точные расчеты размеров все-таки должен провести специалист-архитектор.

  • При монтаже висячей системы по периметру здания вначале устанавливаются мауэрлат.
  • Далее, подготавливаются первые два парных стропила. Их нижнюю и верхнюю часть срезают под нужным углом, а на нижнем краю, кроме того, делаются пропилы для большей устойчивости.
  • Затем два стропила поднимаются наверх, устанавливаются на мауэрлате, пока без закрепления к нему, а верхние части соединяются под срезанным углом, но также не скрепляются.
  • Очень важно точно подогнать первые две стропила между собой, так как они будут шаблоном для изготовления других составляющих стропильной системы. Первая пара снимается со стен вниз, и по ней делаются остальные элементы.
  • Когда все детали будут заготовлены и пронумерованы, их поднимают наверх, устанавливают и закрепляют сначала только крайние части стропильной системы. Затем их верхние углы соединяют натянутым шнуром, он будет тем самым уровнем, по которому будут ровняться остальные элементы.
  • После установки всех стропил, вверху их связывают между собой брусом, соблюдая необходимое расстояние между ними - оно должно быть в точности идентичным расстоянию между ними в нижней их части, при закреплении на мауэрлат.

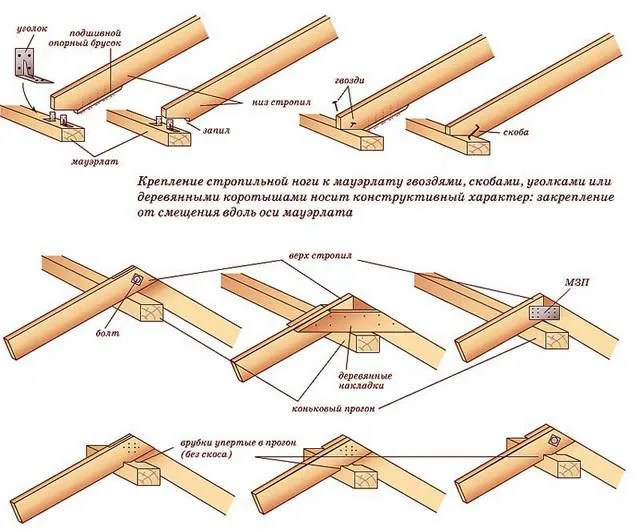

Применяемые способы крепления деталей стропильной системы

Применяемые способы крепления деталей стропильной системы

  • Следующим этапом монтируются затяжки, которые лучше устанавливать в нижней части системы, внахлест.

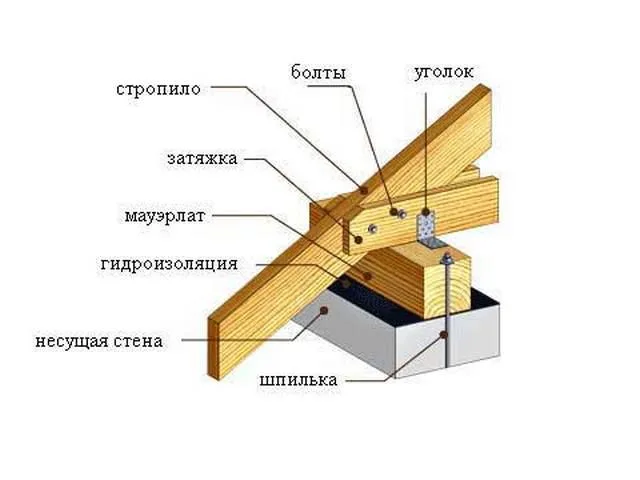

Узел крепления стропил к мауэрату

Узел крепления стропил к мауэрату

  • Намётка соединений всей системы проводится гвоздями, но затем все узлы обязательно нужно скрепить болтами, через пластины из металла и с помощью металлических уголков. Такое закрепление обеспечит жесткость и прочность конструкции.
  • Если есть необходимость, то систему укрепляют откосами и стойками.

Видео: пример монтажа стропильной системы

Монтаж черепичной кровли

Общие принципы монтажа черепичной кровли

После установки стропил и сопутствующих элементов, можно приступать к дальнейшим работам по устройству крыши. Кровельный «пирог» может состоять из разных материалов. В данном случае можно рассмотреть систему, применяемую для покрытия крыши черепицей.

Можно сделать упрощенный вариант, когда на стропила набивают обрешетку, а на нее сверху сразу же укладывают кровельный материал. Но первая же зима покажет, что крыша требует утепления. Поэтому, лучше всего сразу сделать все правильно и больше к этому вопросу не возвращаться.

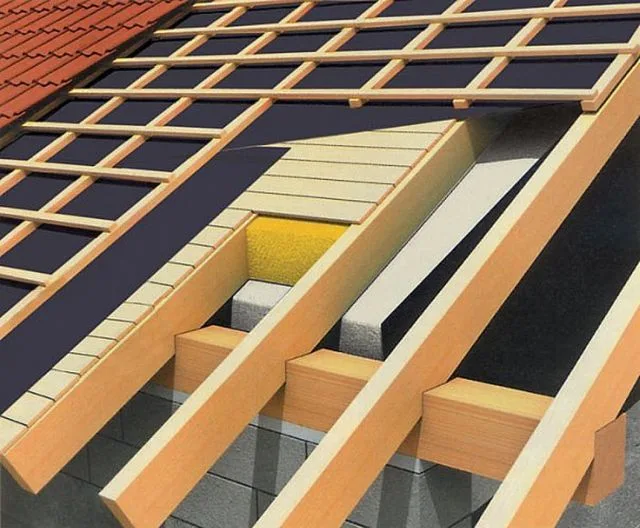

Примерное строение "сэндвича" утепленной крыши

Примерное строение «сэндвича» утепленной крыши

  • Первое, что рекомендовано выполнить - это обшить стропильную систему изнутри пароизоляционной пленкой. Ее растягивают и крепят к стропилам с помощью степлера и скоб.
  • Далее, сверху пленки пароизоляции, крыша со стороны чердака обшивается плитами гипсокартона - его прикручивают саморезами. Гипсокартон не только придаст чердачному помещению аккуратность, но и послужит основой для плит утеплителя.
  • На следующем этапе придется подняться на крышу, чтобы между стропил, на пленку пароизоляции уложить утеплитель, которым чаще всего служит минеральная вата в матах или рулонах.
  • Сверху утеплителя укладывается дощатый настил. Доски для него не должны быть слишком толстыми, чтобы не утяжелять конструкцию. Вместо досок можно использовать и фанерные листы (или ОSB) толщиной 4-5 мм.
  • Следующим слоем идут листы гидроизоляционного материала - это может быть полиэтиленовая плотная пленка или рубероид. Полотна гидроизоляции настилаются внахлест на 20 ÷ 25 см друг на друга.
  • Сверху гидроизоляции устраивается контробрешетка , которая состоит из реек толщиной 10-20 мм и набивается она непосредственно на стропила.
  • По контробрешетке закрепляется кровельная обрешетка, с расстоянием между соседними направляющими, которое должно быть меньше черепицы, примерно на 5 мм.
  • По карнизу прибивается лобовая доска, к которой позже будет устроена система слива.
  • Перед тем, как укладывать кровельный материал, на стропила закрепляются крюки, на которые будет монтироваться водосточные желоба. После их монтажа устанавливается карнизная планка, которую закрепляют на лобовую доску
  • Устроив обрешетку и водосточную систему, можно приступать к монтажу черепицы. Он начинается с правой или левой стороны крыши, с нижнего ряда, черепица выравнивается по краю карниза и укладывается внахлест, в соответствии с имеющейся на ней замковой системой.

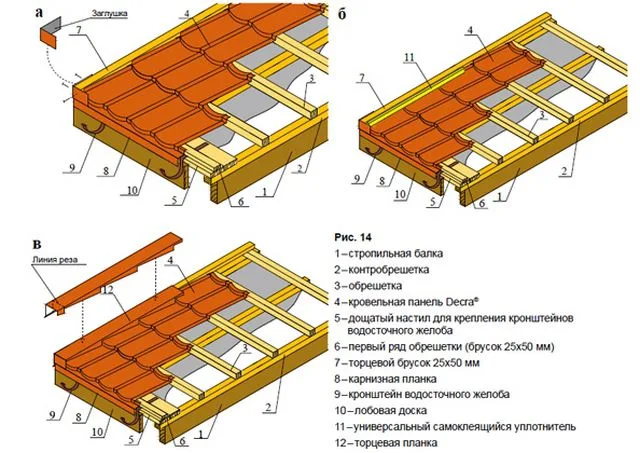

Схема укладки черепичной кровли

Схема укладки черепичной кровли

  • Второй ряд черепицы начинают укладывать с той же стороны, что и первый - он накрывает первый ряд на 50 ÷ 70 мм. Монтаж ведут таким же образом порядно, вплоть до конька крыши.

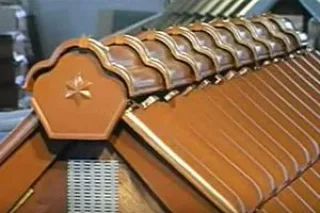

  • Завершив укладку на скатах крыши, необходимо установить на их стыке конек.
  • На боковое стропило закрепляется торцевой брусок, имеющий размер 25 × 50 мм, на угол крыши устанавливается уголок — заглушка.
  • Между торцевым бруском и черепицей укладывается самоклеящийся уплотнитель.
  • Вся боковая сторона крыши закрывается торцевой планкой, которая предназначена защищать материал кровли от ветра, способного при сильных порывах сорвать покрытие.

Выше процесс обустройства подкровельной системы и кровли с черепичным покрытием излагался вкратце, с простым перечислением основных действий. Наверное, имеет смысл рассмотреть его подробнее, буквально по шагам.

Пошаговая инструкция перекрытия крыши черепичной кровлей

Монтаж основы под кровельный материал

В наше время на строительном рынке представлено очень широкое многообразие различных кровельных покрытий. Тем не менее, черепица и на этом «фоне» не теряет своей популярности, хотя и относится к числу наиболее сложных и трудоёмких в монтаже кровель.

Керамическую черепицу представляют несколько европейских и отечественных компаний, и она может отличаться некоторыми конструктивными нюансами. Но принцип монтажа обрешетки и самого покрытия – одинаков.

Под установку и закрепления черепицы необходимо создать правильную основу — обрешетку, поэтому и начать рассмотрение процесса нужно с монтажа именно этого отдела конструкции.

ИллюстрацияКраткое описание выполняемой операции
обр1На начальном этапе, безусловно, создается один из типов стропильных систем, конструкция которых описана выше.
До начала работ по монтажу обрешетки на стропила, элементы системы нужно дополнительно проверить на их ровность и правильность геометрии. Если на одной из стропильных ног обнаружатся неровности, то ее нужно выровнять, так как этот изъян может негативно отразиться на дальнейших работах.
Проверка производится с помощью идеально ровного бруса и строительного уровня.
обр2Следующим шагом по всей карнизной линии, на края стропил прибивается металлическая карнизная планка, которая защитит торцы стропил от попадания на них влаги.
Отдельные планки укладываются и закрепляются внахлест.
обр3Далее, сверху стропильной системы растягивается и закрепляется с помощью скоб паропроницаемая мембрана.
Первое ее полотно укладывают слева направо сверху карнизной планки.
обр4Следующая полоса материала настилается горизонтально, внахлест на 150 мм на нижнее полотно.
Мембрана монтируется надписью, которая нанесена на одну из поверхностей, наружу.
По карнизному краю полотно дополнительно фиксируется на карнизной планке с помощью строительного двухстороннего скотча.
обр5Последнее верхнее полотно должно выступать выше конька, так как оно загибается на второй скат крыши.
обр6Следующим этапом паропроницаемая мембрана сверху фиксируется к стропильным ногам контррейками.
При этом необходимо учесть, что если длина ската составляет не больше 6000 мм, толщина контррейки должна составлять 24 мм, при длине не более 12000 мм – 28 мм, от 12000 мм – 40 мм.
Контррейки не должны доходить до конькового ребра на 120÷150 мм.
обр7Далее, на коньке сверху стыка стропильных ног закрепляются отрезки бруса длиной 150÷200 и сечением 50×50 мм.
Пространство, остающееся между ними, будет играть роль вентиляционных зазоров.
обр8После этого конек накрывается полотном паропроницаемой мембраны, которая должна находить на скаты и выходить за пределы конструкции с фронтонов на расстояние 200÷250 мм.
9,1Сверху мембраны, настеленной вдоль конька, для ее фиксации, в продолжение контрреек закрепляется отрезки бруса.
Их размер должен быть равен расстоянию от торца контррейки до гребня конька.
обр9При формировании карнизного свеса, на торцы контрреек и на карнизную планку монтируется перфорированная планка-сетка, предназначенная для обеспечения вентиляции пространства, образованного под кровельным материалом, и защиты от проникновения в это просвет различных насекомых.
обр10Далее, в карнизной части контрреек закрепляются кронштейны для монтажа на них водосточных желобов.
Каждый из них закрепляется двумя саморезами или гвоздями.
обр11Чтобы желоб был уложен в кронштейны без проблем, они должны быть установлены ровно по линии с формированием ската для свободного стока воды.
Для этого часто мастера устанавливают с необходимым перепадом два крайних кронштейна, затем натягивают между ними шнур, и, уже ориентируясь на него, закрепляют остальные крюки.
обр12После установки кронштейнов, по карнизному краю контрреек прибивается навесной брус по всей длине карниза ската.
Он же становится стартовым брусом обрешетки под черепицу.
обр13.1От навесного бруса на крайних (у фронтонов или переломов профиля крыши) контррейках ската размечается расстояние (шаг), с которым будут закрепляться рейки обрешетки.
Этот шаг будет зависеть от длины и нахлеста конкретной модели черепицы. Чаще всего оно варьируется от 340 мм до 370 мм.
Разметку необходимо сделать на крайних контррейках. Затем на отмеченных рисках забивается по гвоздю, на них закрепляется и натягивается трассировочный окрашенный шнур, и с помощью него на всех контррейках отбивается общая линия для закрепления реек обрешетки.
обр13Следующим шагом на всю плоскость ската по разметкам, к контррейкам прибиваются горизонтальные рейки обрешетки.
Их размер в сечении должен составлять 70×30 или 70×25 мм.
обр15По завершении монтажа обрешетка должна выглядеть следующим образом.
обр16Далее, необходимо подготовить конек крыши для дальнейшего монтажа на него коньковой черепицы – это можно сделать, закрепив на гребень два бруса  по всей длине, один на другой.
обр17Другой вариант – это использовать специальные элементы, называемые держателями конькового бруса.
Их прикручивают к контррейкам, используя по два самореза с каждой стороны от конька.
обр18В закрепленные держатели устанавливается и фиксируется деревянный брус.
Держатели удобны тем, что они могут иметь разный размер и высоту, поэтому всегда его можно подобрать по необходимым параметрам.
обр19Далее, в кронштейны по всей длине карниза устанавливается и закрепляется водосточный желоб.
обр20Желоб дополнительно прижимается еще одной карнизной планкой, устанавливаемый на карнизной рейке.
Этот элемент, закрепляемый по всей длине карниза, закрывает вход в подкровельное пространство, тем самым защищая его от попадания влаги, и спускается в желоб.
обр21Дальше, сверху обрешетки по краям ската со стороны фронтонов прибиваются бруски сечением 70×70 мм.
Они станут основой для закрепления ветровой доски с фронтонной части крыши, а также ограничат и закроют край черепичной кладки.
обр22После этого по фронтону устанавливаются и фиксируются ветровые доски, которые дополнительно соединяются между собой в области конька металлическим уголком.
На этом подготовка обрешетки к монтажу черепичного покрытия может считаться завершенной.

 Монтаж черепицы на подготовленную обрешетку

Монтаж большинства моделей керамической черепицы практически идентичен, материал какого бы производителя ни был выбран хозяевами.

ИллюстрацияКраткое описание выполняемой операции
чр1Монтаж черепицы начинается от карниза с правой стороны ската.
Первой укладывается угловая черепица, которая фиксируется ко второй от карниза рейке.
чр2Закрепление первой черепицы производится в верхней части с помощью двух саморезов, которые не закручиваются до конца.
чр3Далее, выкладывается весь первый ряд черепицы, каждая из которых в верхней части закрепляется на рейке обрешетки с помощью одного самореза через заранее просверленное в ней отверстие.
чр4В завершение первого ряда черепицы, последней устанавливается и прикручивается двумя саморезами угловая левая черепица.

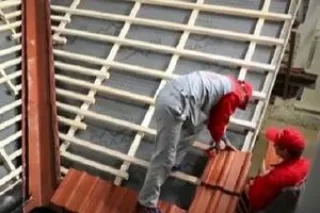

чр5Далее, от низа до конька монтируется первый вертикальный фронтонный ряд, состоящий из угловых черепиц, каждая из которых закрепляется двумя саморезами.
чр6Далее, потребуется подготовить черепицу, которая будет укладываться сверху кронштейна для монтажа на него снегозащитного барьера.
Для того чтобы черепица аккуратно встала и закрыла кронштейн, на ее обратной стороне размечается его местоположение и аккуратно с помощью молотка выбивается часть замка.
чр7Теперь, во втором горизонтальном ряду с шагом в 900 мм устанавливаются сами кронштейны.
Этот элемент верхней частью – крюком зацепляется и прикручивается к третьей от карниза рейке обрешетки.
Нижней же стороной он устанавливается сверху на нижнюю черепицу первого ряда.
чр8В установленном и закрепленном виде кронштейн должен выглядеть так, как представлено на этой иллюстрации.
чр9Далее, подготовленная черепица устанавливается сверху закрепленного кронштейна и прикручивается к третьей рейке обрешетки.
чр10Закрывающая кронштейн черепица дополнительно фиксируется проволочным крючком, которым ее зацепляют за боковой край и притягивают скруткой к рейке обрешетки.
Таким образом закрепляется каждая третья черепица этого ряда, укладываемая на кронштейны-держатели.
На этой иллюстрации хорошо виден проволочный зацеп, расположенный с левого края черепицы второго ряда.
чр11Установив черепицу второго ряда, и закрепив все кронштейны для снегозащитного барьера, нужно примерить его на место так, как он будет зафиксирован впоследствии.
Закреплять барьер пока не имеет смысла, так как он будет мешать дальнейшему монтажу черепицы.
чр12Далее, производится кладка рядовой и угловой черепицы внахлест, с соединением их на замки, также справа налево, снизу вверх до тех областей, где в покрытие встраиваются дополнительные, необходимые для нормального функционирования конструкции кровли, элементы.
чр13Таким вот образом чаще всего приходится укладывать специальные вентиляционные черепицы.
Если крыша имеет длину до 4500 мм, то эти элементы не используются.
При длине от 4500 до 7000 мм, монтируется один ряд вентиляционных черепиц на втором ряду, считая от конька.
На более длинных крышах вентиляционная черепица устанавливается на три ряда с шагом между ними в 1500 мм.
чр14На третьем или четвертом ряду от конька в средней части ската устанавливается черепица с вентиляционной трубой, называемая проходной.
чр15В комплексе с другими элементами кровли этот элемент выглядит так, как представлено на этой иллюстрации.
чр16Примерив эту черепицу на скате, ее временно снимают, и в мембране под ней размечается и вырезается круглое отверстие.
Затем в него устанавливается герметизирующее кольцо.
чр17Далее, со стороны чердачного помещения в кольцо вставляется гофрированная соединительная труба.
Обычно ее диаметр составляет 120 мм.
Затем, она обратной стороной подключается к вентиляционному каналу здания.
чр18Сверху на вентиляционную трубу надевается защитный колпак, который защитит весь канал от попадания в него атмосферных осадков, пыли и мусора.
чр19В комплекте с черепицей достаточно часто приобретается скамья (ступенька) для трубочиста.
Этот элемент кровельной системы закрепляют на четвертом или пятом ряду от конька.
Кронштейны скамьи также имеют конструкцию крюков, и они зацепляются и прикручиваются к верхней в укладке ряда рейке обрешетки.
Нижняя сторона кронштейнов устанавливается в углубления на черепицу нижележащего ряда.
чр20Для того чтобы закрывающие кронштейны черепицы верхнего ряда плотно прилегали к рейке обрешетки, в её замках, расположенных в верхней части, после примерки делаются сколы.
Затем, черепица укладывается сверху крюков-кронштейнов и фиксируется шурупами и проволочным крючком – по аналогии с тем, как уже было рассмотрено выше.
чр21Еще одним важным и сложным узлом при покрытии крыши, является оформление примыкания кровельного материала к стенкам дымоходной трубы.
Стык между ними должен быть заделан правильно и герметично.
Удобнее всего для работы по формированию примыкания использовать гибкую самоклеящуюся ленту, изготовленную с применением свинца и алюминия. Она хорошо принимает рельефную форму черепицы и хорошо к ней приклеивается.
Работы по отделке примыкания производятся в определенной последовательности.
Сначала лента приклеивается к передней части трубы с заходом на ее боковые стенки, а также к черепице ряда, проходящего перед дымоходом. Для этого по месту, на ленте делаются разрезы нужной формы.
Затем, вымеряется и отрезается, а затем приклеивается лента к боковым стенкам и примыкающей к ним черепице.
чр22Чтобы оформить стык с задней стороны трубы, берется два отрезка ленты одинаковой длины, которая превышает ширину трубы на 20÷30 мм.
Они склеиваются между собой в ширину.
Затем, совместив середину ленты и ширину трубы на высоте 150÷200 мм, гидроизоляция приклеивается к стенке дымохода и на металлический лист, заранее закрепленный на обрешетке с верхней стороны трубы.
После этого, на приклеенную на металл ленту, сверху настилается ряд черепицы.
Выступающие по углам части ленты надрезаются, заворачиваются на боковые стороны трубы, и приклеиваются внахлест, на уже закрепленную на них, гидроизоляцию.
чр23Некоторые мастера предпочитают оформлять примыкание листовым металлом, который нарезается на полосы нужной ширины, монтируется по тому же принципу, что и самоклеящаяся гидроизолирующая лента.
Соединение краев металла на углах осуществляется с помощью заклепок и фальцовки.
чр24Закрепив по всему периметру трубы гидроизолирующую ленту или металлический кожух, по верхней его линии на стенках трубы, закрепляется металлическая профильная планка, прижимающая гибкую ленту к поверхностям дымохода.
Затем, оставшийся между верхним краем планки и стеной дымоходной трубы зазор, заполняется кровельным уплотнителем.
Нередко в стенке трубы прорезается штраба, в которую заводится загнутый край этой металлической планки-отлива. Затем штраба заделывается тем же герметиком.
чр25 Далее, переходят к работе над коньковым узлом.
Сначала на закрепленный коньковый брус внахлест на верхний ряд черепицы настилается уплотнительная вентиляционная перфорированная лента, изготовленная с применением алюминия и свинца.
чр26Благодаря своей гибкости, эта лента-юбка отлично принимает форму черепицы без прикладывания особых усилий.
чр27После настила ленты, с фронтонной стороны конька прикручивается торцевой коньковый элемент, и к нему примеряется первая коньковая черепица.
чр28Далее, первая черепица снимается, и к брусу, закрепленному на гребне крыши, прикручивается коньковый зажим со скобой, который идет в комплекте с коньковой черепицей.
чр29Затем в него устанавливается первая коньковая черепица.
Далее, она крепится с другой стороны следующим зажимом при помощи самореза.
чр30
чр31.1
Следующим шагом в закрепленную скобу устанавливается вторая черепица, фиксируемая также в конце зажимом – и так далее, пока конек не будет полностью сформирован.
чр31В готовом виде конек крыши должен выглядеть так, как показано на данной иллюстрации.
чр32Завершающим этапом в оформлении конька является закрепление второго торцевого элемента.
При необходимости последняя черепица этого ряда подрезается в нужный размер.
чр33Когда все дополнительные элементы кровельного покрытия будут установлены, последним шагом к кронштейнам, установленным в нижней части ската, закрепляется сдерживающий сползание снега решетчатый барьер.
чр34На этой иллюстрации показан вид готового кровельного ската, если смотреть на него со стороны карниза.
чр35Так будет выглядеть скат крыши со всеми установленными на него элементами.

После завершения покрытия крыши, можно перемещаться на чердак, чтобы убрать временный настил и уложить уже стационарный деревянный пол. Монтаж начинают проводить со стороны чердака или со стороны помещения.  Чердачное перекрытие тоже состоит из нескольких слоев и устраивается по-разному. Главное то, что если устроена кровля, то работы можно проводить не спеша, не боясь попадания осадков на водопроницаемые материалы и внутрь помещений.

В завершение, стоит еще раз подчеркнуть, что устройство крыши - это трудоемкий, ответственный и достаточно опасный процесс. Поэтому для проведения монтажа всей кровельной системы лучше порой наиболее целесообразным будет пригласить специалистов, которые профессионально занимаются возведением домов, устройством и покрытием крыш.

  1. ирина: Ответить

    ломаю голову как смонтировать стропильную систему короб дома 11х7м из арболитовых панелий что бы не сложилась

Мы ответили на Ваш вопрос?

2

Cсылка на сообщество vk.com

Cсылка на сообщество ok.ru
