Кровельный пирог под мягкую кровлю с утеплением: пошаговая инструкция

Правильно устроенная крыша состоит не только из стропильной системы и кровельного покрытия – в ее конструкцию входят и другие составляющие, которые предназначены для создания комфортной атмосферы в помещениях, находящихся под ней. Слои материалов укладываются в определенном порядке, и его нарушение значительно снизит функциональные качества всей системы в целом.

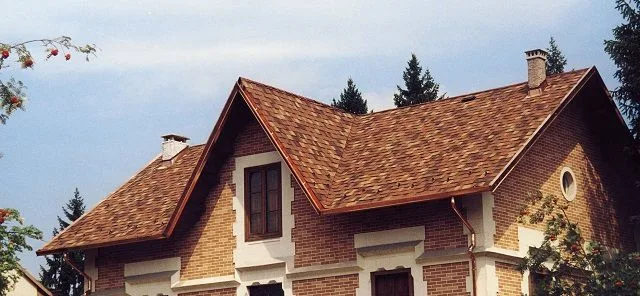

Кровельный пирог под мягкую кровлю
Кровельный пирог под мягкую кровлю

Кровельный пирог под мягкую кровлю обычно более сложен, чем конструкция, создаваемая под жесткое покрытие. Поэтому от того, насколько правильно будет выполнен его монтаж, зависит длительность безаварийной эксплуатации не только крыши, но и всего строения в целом.

Типы мягких кровельных материалов

О разнообразии типов мягкой кровли необходимо обязательно иметь ясное представление, так как кровельные «пироги», обустраиваемые под разные материалы, могут значительно отличаться.

Еще не столь давно в продаже можно было найти только один тип мягкой кровли — это знакомый всем рубероид, который обычно применялся для монтажа на плоские крыши, и изредка его можно было увидеть на скатных конструкциях. Сегодня же разработано немало видов мягких покрытий, имеющей более эстетичный внешний вид.

Битумная черепица

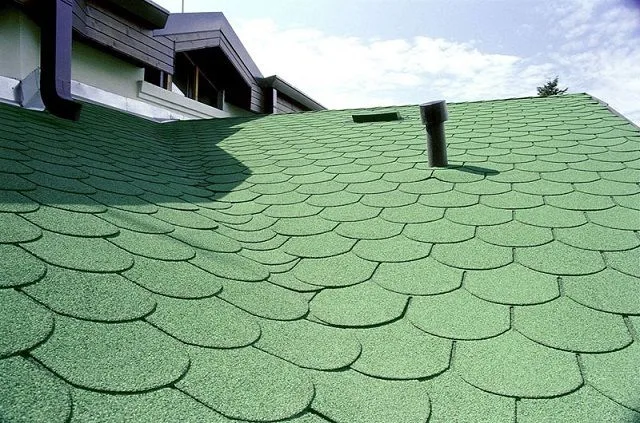

Многие собственники домов отдают предпочтение мягкой битумной черепице
Многие собственники домов отдают предпочтение мягкой битумной черепице

Битумная черепица состоит из отдельных сегментов, которые собираются в единое покрытие. Этот материал, настеленный на конструкцию стропильной системы, несколько напоминает натуральную черепицу, но отличается от нее отсутствием глубокого рельефа и своей выраженной гибкостью.

К положительным свойствам этого материала относятся следующие его особенности:

— стойкость к гниению и коррозийным процессам;

— герметичность, при правильном монтаже;

— низкая теплопроводность;

— возможность использовать материал на крышах любой сложности;

— разнообразие конфигураций и цвета черепицы.

Гибкая черепица изготавливается на основе стекловолокна, которое пропитывается битумом высокого качества, а поверхность материала обычно оформляется минеральной крошкой различных оттенков. Минеральный слой является надежной защитой для мягкого основания от механических повреждений. Битумная черепица может быть применена для покрытия скатных крыш, имеющих любые площади и конфигурации, но угол их крутизны не должен быть меньше 12 градусов.

Рулонная мягкая кровля

Кровельные материалы, изготавливаемые в рулонах, разделяются на несколько разновидностей и бывают:

  • Безосновными или же имеющими основу из стекловолокна, картона, асбестового волокна, полимеров. В основу может входить целый комплекс из некоторых вышеперечисленных материалов.
  • Покрытия, имеющие защитный слой в виде крупнозернистой и мелкозернистой крошки, чешуйчатой или пылевой присыпки.

Кроме этого, рулонные кровельные материалы подразделяются по типу основания и способу закрепления их на поверхности крыши:

  • Самоклеящийся тип покрытия, тыльная сторона которого оснащена адгезионным слоем, закрытым защитной пленкой, снимаемой перед укладкой материала на крышу.

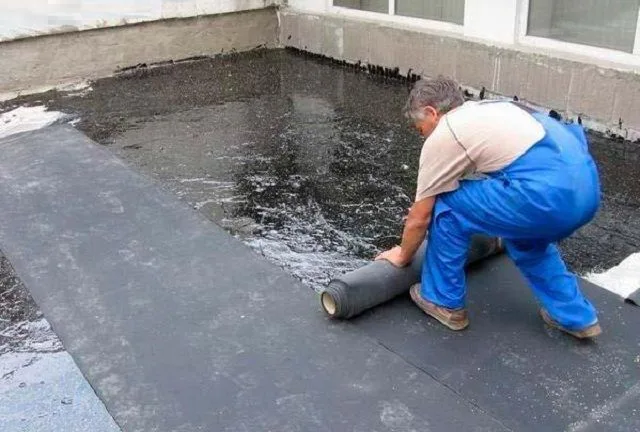

  • Полотна, наклеиваемые на битумную мастику или кровельный клей на ее основе. Процесс монтажа производится холодным и горячим способом, когда нанесенные на основу под покрытие мастики, нагреваются до определенных температур.

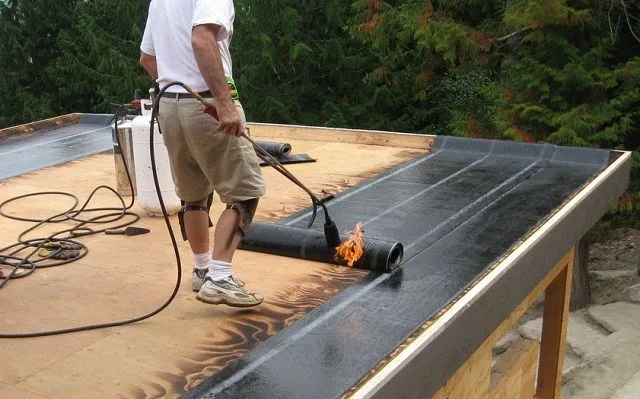

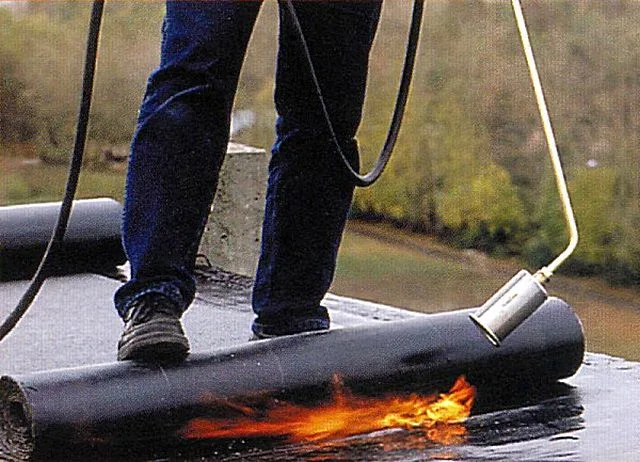

Укладка рулонного кровельного материала горячим способом
Укладка рулонного кровельного материала горячим способом
  • Наплавляемые материалы монтируются на поверхность жесткой основы при помощи горелок. Пламя разогревает клей, нанесенный на обратную сторону рулонных материалов, который и фиксирует покрытие на поверхности. Этот вид покрытий можно назвать самым долговечным — они способны сделать крышу абсолютно водонепроницаемой и герметичной.

Мембранное покрытие

Не столь давно широкое применение обрели мембранные синтетические покрытия
Не столь давно широкое применение обрели мембранные синтетические покрытия

Мембрана – это высокотехнологичный материал, который может быть изготовлен из синтетического каучука (ЭПДМ), поливинилхлорида (ПВХ) или термопластичного полиолефина (ТПО).

  • Мембраны, изготовленные из синтетического каучука, армируются полиэфирными сетками. Они достаточно эластичны и имеют высокую стойкость к органическим растворителям различных типов.

Существенным недостатком этого материала является его монтаж на клей, поэтому стыки между полотнами могут со временем разойтись, так как под влиянием внешних природных факторов и сам материал, и клеевая масса теряют свою эластичность.

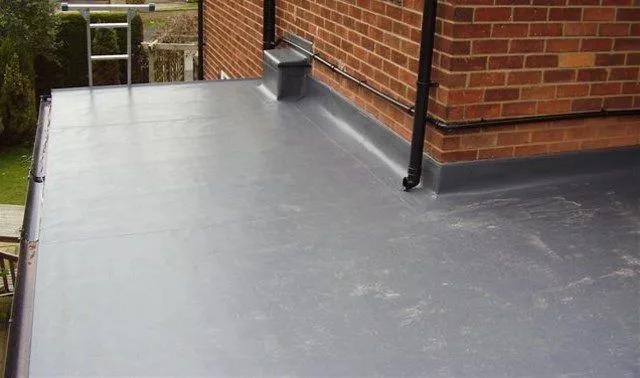

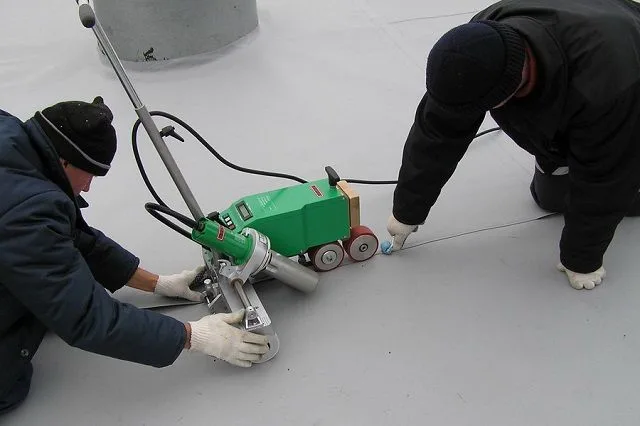

Отличные эксплуатационные показатели демонстрируют кровельные ПВХ-мембраны
Отличные эксплуатационные показатели демонстрируют кровельные ПВХ-мембраны
  • Мембраны из поливинилхлорида имеют в своем составе пластификаторы и армируются эфирным волокном, поэтому они эластичны и стойки к изменениям температур. Покрытие может иметь различные расцветки, которые сохраняются в первоначальном виде на протяжении всего периода эксплуатации. Материал обладает высокой прочностью, паропроницаемостью, а также отличными гидроизолирующими качествами. Иногда этот материал используется для настила под другие кровельные материалы.

«Минусами» ПВХ-полотен можно назвать их нестойкость к растворителям, маслам и битуму, а кроме того, материал при нагревании может выделять токсичные вещества, поэтому не является экологически чистым.

  • Мембраны, произведенные из термопластичного полиолефина, могут быть неармированными или армированными стекловолокном или полиэстером. Монтаж этого покрытия производится методом сварки полотен между собой, при этом образуется надежный и прочный шов стойкий к различным внешним влияниям, в том числе и низким температурам до -60 градусов.

Отрицательными качествами этого покрытия является его низкая эластичность, а также высокая стоимость.

битумная черепица

Битумное покрытие

Рулонная мягкая кровля типа рубероид — это многослойное кровельное покрытие, слои которого могут состоять из различных материалов. Монтируется он на основу с помощью нагреваемого битумного клея, который может быть нанесен на сами полотна или же на поверхность, к которым они приклеиваются.

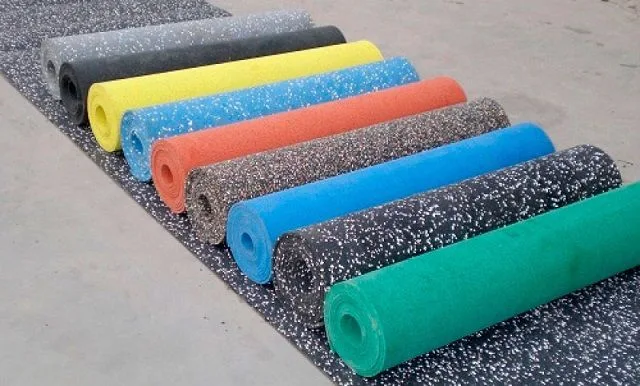

Не следует думать, что рулонное битумное покрытие всегда имеет «скучный» серый цвет
Не следует думать, что рулонное битумное покрытие всегда имеет «скучный» серый цвет

К положительным качествам этого покрытия можно отнести:

— морозостойкость;

— влагостойкость и водонепроницаемость при правильном монтаже;

— доступная цена материала;

— относительная простота монтажа на хорошо подготовленную основу.

Компании-производители выпускают материалы мягкой кровли на различных основах, в связи с этим они могут отличаться наименованиями и сроками гарантированной эксплуатации.

Таблица, наиболее часто используемых материалов выглядит следующим образом:

Тип материалаПокрывной составОсноваКрепление к основаниюНаименование материалаСрок службы (лет)
БитумныебитумкартонПриклеивание битумной мастикойПергамин, рубероид, Техноникольменее 10
окисленный битумкартонНаплавлениеРубемаст, Бикростменее 10
стеклохолстНаплавление или приклеивание полимерно-битумными мастикамиРубемаст, Бикрост, Линокром, СтекломастДо 15
Полимерно-битумныебитум, модифицированный полимерамистеклохолстНаплавление или приклеивание полимерно-битумными мастикамиЛинокром, Гидростеклоизол, Стекломаст, Бирепласт, Техноэласт, Изопласт, Унифлекс, Филизол и другие10÷25
стеклотканьНаплавление или приклеивание полимерно-битумными мастиками10÷25
полиэстерНаплавление или приклеивание полимерно-битумными мастиками10÷25
Полимерныегомогенный полимерЭПДМ, ПВХ, ТПОНаплавлениеЛоджекруф, Alkorplan, Sika, ProtanДо 50

А для примерного сравнения физико-технических качеств различных кровельных рулонных материалов на разной основе можно привести таблицу с ассортиментом одного из производителей, например, широко применяемых в наших краях покрытий ЗАО «Оргкровля»:

ПараметрыМарка материала
РубитексСтеклоэластЭластобитСтеклоизол МСтеклоизол
Гибкость на брусе 25 мм, нижний предел в °С -25 °-20 °-15 °-5 °0 °
Теплостойкость в течение 2 часов, не ниже ˚С100100858080
Разрывная нагрузка кгс/50 мм на основе: стеклохолста/полиэфирного полотна/ стеклоткани30/50/8030/50/8030/50/8030/-/8030/-/80
Условный срок службы252015108
Тип вяжущего или модификатораСБС (стирол-бутадиен-стирол), модифицированный битумВысокоокисленный битумВысокоокисленный битум

Принципы устройства кровельного «пирога» для мягкой кровли

Для разных материалов мягкой кровли сооружаются различные по конструкции кровельные «пироги». При этом учитываются все факторы, напрямую влияющие на эксплуатационные особенности крыши.

Стандартная конструкция состоит из следующих материалов, укладываемых на жесткие или каркасные основы:

  • Пароизоляционный слой – предназначен для предотвращения проникновения водяных паров снизу, из помещений, и конденсации влаги на материалах кровельного «пирога».
  • Теплоизолирующий материал – используется для предотвращения теплопотерь из здания через кровельную систему, и одновременно служит еще и шумопоглощающим барьером
  • Гидроизоляция защищает все подкровельное пространство, в том числе и помещения внутри дома, от попадания воды извне – при атмосферных осадках или при таянии снега.
  • Слой кровельного материала, который защищает всю конструкцию от внешних воздействий, и одновременно часто служит еще и декоративным украшением здания

Кстати, к слову, можно отметить — ранее практически все материалы, используемые для мягкой кровли, использовались чаще всего именно для гидроизоляционных слоев. Сегодня же они облагорожены и модифицированы, в результате чего приобрели эстетичный внешний вид, поэтому способны придать крыше декоративность, хорошо сочетающуюся с отделкой стен.

Хотя мягкая кровля сама является хорошей гидроизоляцией, при настиле битумной черепицы, от дополнительного влагозащитного слоя не отказываются, особенно в тех случаях, если уклон скатов составляет не более 18 градусов. В этом случае, слой гидроизоляционной мембраны настилается полностью на всю площадь крыши.

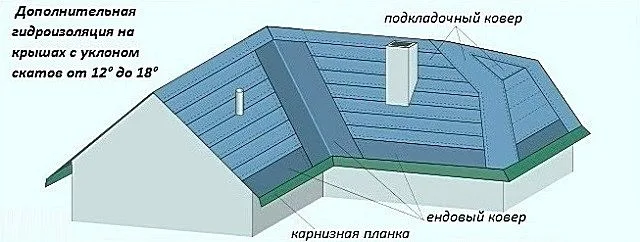

При небольших углах крутизны ската гидроизоляционный слой покрывает всю поверхность крыши
При небольших углах крутизны ската гидроизоляционный слой покрывает всю поверхность крыши

В тех же случаях, когда уклон составляет более 18 градусов, материал дополнительной гидроизоляции может быть уложен только частично – по коньку, ендовам, свесам, и вокруг всех, выходящих через кровлю труб.

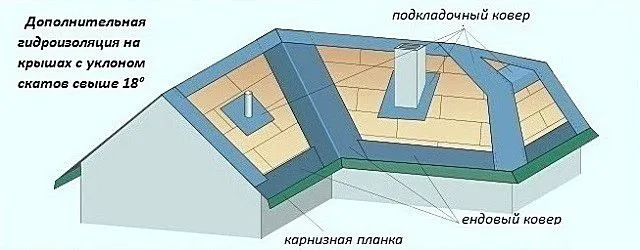

При уклонах выше 18 градусов гидроизоляция дополнительная укладывается только в самый уязвимых местах
При уклонах выше 18 градусов гидроизоляция дополнительная укладывается только в самый уязвимых местах

В выше обозначенный перечень материалов для кровельного пирога могут быть внесены корректировки по добавлению или же исключению некоторых слоев или некоторых функциональных деталей, так как на выбор конкретной конструкции может влиять несколько значимых факторов:

  • Назначение строения и его тип – жилой дом или придомовая постройка.
  • Как планируется эксплуатировать жилое строение – временно, например, в качестве летнего дачного домика, или же постоянно, то есть для круглогодичного проживания. Этот фактор может влиять на применение или отказ от утеплительного слоя.
  • От особенностей конструкции кровли и уклона ее скатов непосредственно зависит выбор кровельного материала.
  • Тип основания для монтажа мягкой кровли.
  • Наличие мансардного помещения.
  • Климат региона строительства напрямую влияет на толщину утеплительного материала.
  • Очень важна совместимость материалов кровельного «пирога» между собой, так как иначе их технические характеристики могут быть значительно снижены. В некоторых случаях будет необходим монтаж разделительных прослоек.

Чтобы кровля была надежной и служила долго, необходимо учитывать все упомянутые выше нюансы.

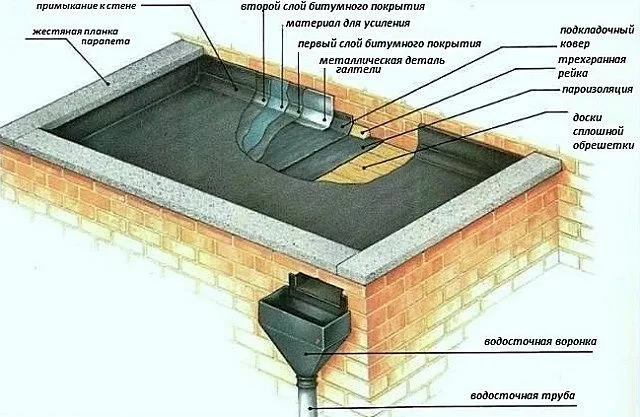

Рулонные кровельные материалы могут применяться и на плоских кровлях, и в этих случаях конструкция кровельных «пирогов» будет зависеть от основы, на которой будет настилаться. Вот несколько примеров:

Большинство многоэтажных домов тарой постройки имеет плоскую крышу – бетонное прикрытие. Но оно тоже нуждается и в гидроизоляции, и в утеплении:

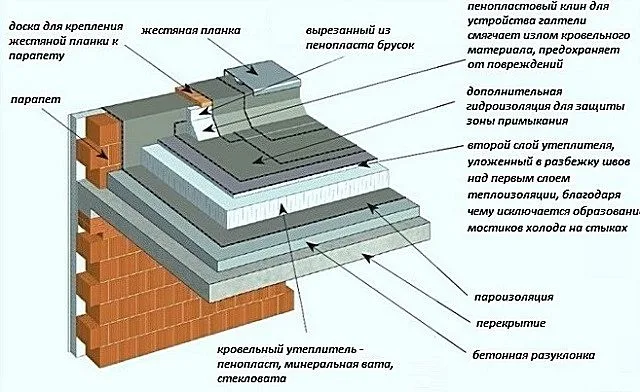

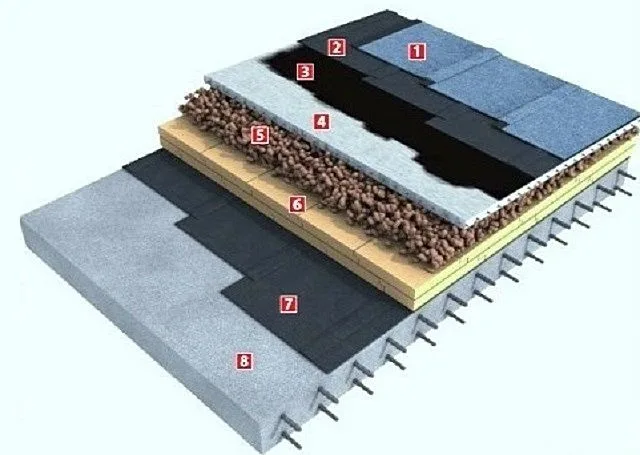

Примерная схема мягкой утеплённой кровли по бетонному перекрытию
Примерная схема мягкой утеплённой кровли по бетонному перекрытию

А если крыша является так называемой быстровозводимой конструкцией, основой которой служит специальный профнастил, то и кровельный «пирог» под мягкую кровлю уже приобретает иные «очертания».

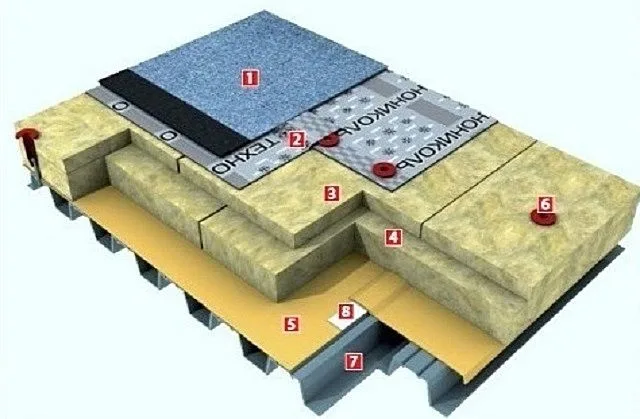

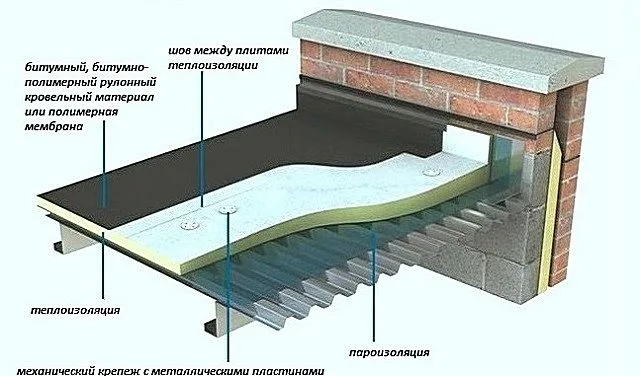

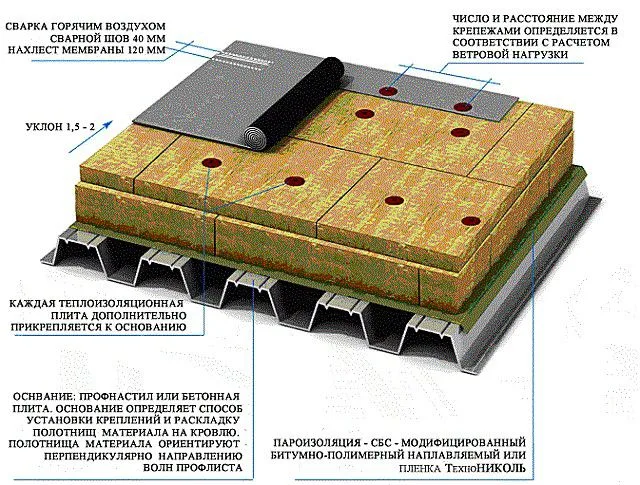

Кровельный «пирог» на плоской крыше из профнастила
Кровельный «пирог» на плоской крыше из профнастила

Мягкая кровля в частном строительстве

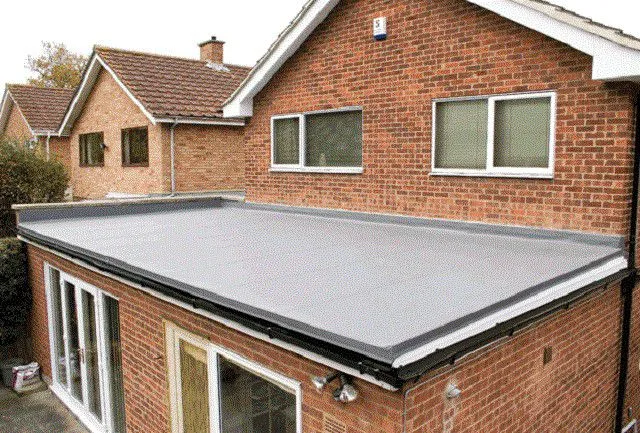

Плоские крыши с мягкой кровлей в индивидуальном строительстве применяются не столь часто
Плоские крыши с мягкой кровлей в индивидуальном строительстве применяются не столь часто

Плоские и низко-скатные крыши редко можно увидеть на небольших частных домах. Их выбирают любители современных архитектурных стилей, таких, как хай-тек или техно. Плоские кровли чаще всего возводятся над пристройками, бытовыми отделами строения, эркерами, террасами или же над гаражами. Для таких конструкций и используются рулонные битумные и битумно-полимерные материалы. Но наиболее популярна для покрытия частных домов все-таки битумная черепица – ее можно использовать для крыш, устроенных под углом 12 градусов и более.

Обустройство кровельного «пирога» под битумную черепицу

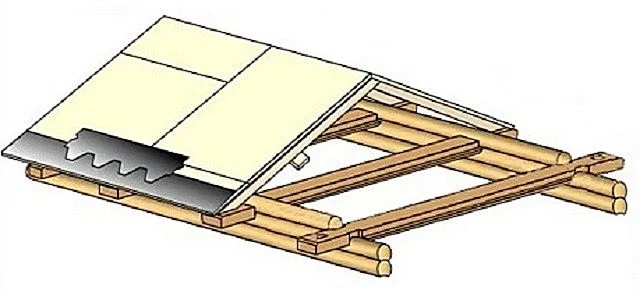

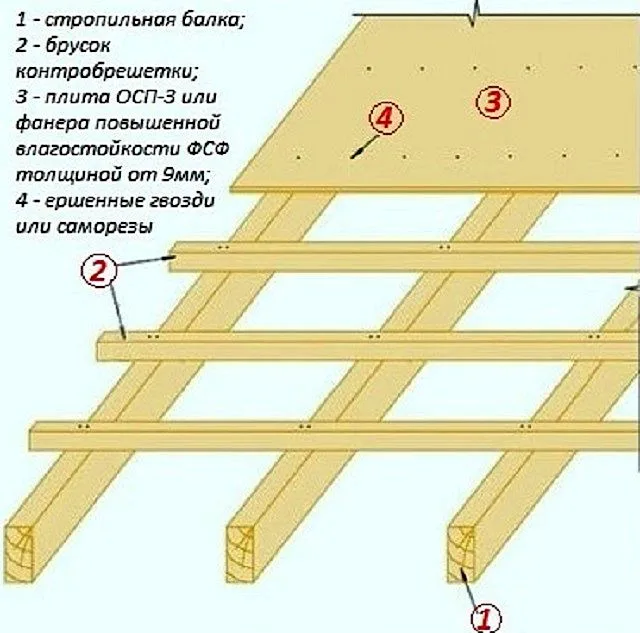

Крыша, покрытая гибкой черепицей, может быть холодной, то есть без применения термоизоляции, или же утепленной — этот вариант применяется в регионах с холодными зимами или же если над домом возводится мансардная конструкция, которая станет служить полноценным обитаемым помещением. Однако, какой бы вариант ни был выбран, под мягкое черепичное покрытие устраивается сплошная обрешетка из влагостойкой фанеры (листов ОСП) или хорошо подогнанных досок, предварительно обработанных антисептиком.

Так как утепленный вариант крыши более популярен, его и стоит рассмотреть в первую очередь.

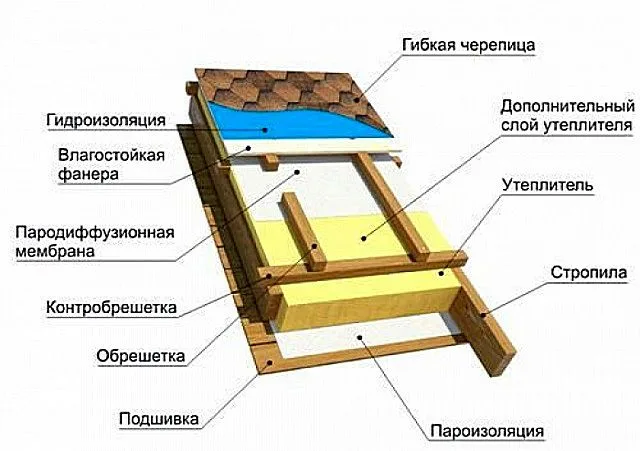

Примерная схема кровельного утепленного «пирога» под битумную черепицу
Примерная схема кровельного утепленного «пирога» под битумную черепицу

Кровельный «пирог» под битумную черепицу может состоять из различных материалов, укладываемых в определенном порядке, представленном на иллюстрации.

  • В первую очередь производится монтаж стропильной конструкции, которая является основой для всех материалов кровельного «пирога».
  • Следующим шагом производится закрепление к стропильным ногам изнутри чердачного помещения пароизоляционной мембраны.
  • Затем, по пароизоляции, также со стороны чердака, идет подшивка чердачных поверхностей. Для этого используются доски толщиной в 10÷15 мм, гипсокартон или фанера — их закрепляют на стропила. Вместо них может быть установлена обрешетка, на которую будет монтироваться декоративная обшивка стен мансардных помещений.
  • Сверху пароизоляции с внешней стороны, между стропильных ног, укладывается утеплитель. Чаще всего в подобных целях используется минеральная каменная вата.
  • Утеплитель обязательно закрывается паропроницаемой диффузной мембраной, чтобы конденсирующаяся в утеплителе влага имела выход свободному испарению в атмосферу.
  • Сверху мембраны на стропила закрепляется контробрешетка. Это необходимо для создания вентиляционного просвета.
  • Далее, идет фиксация досок или брусков обрешетки.
  • На обрешетку с помощью саморезов фиксируются фанерные листы – то есть сплошная обрешётка
  • Основание из фанеры затягивается гидроизоляционным подкладочным «ковром» (полностью или частично, как об этом упоминалось выше).
  • Далее, производится укладка листов битумной черепицы.

Теперь можно было бы сразу перейти к подробному описанию проведения работ по монтажу утепленного кровельного «пирога». Однако, есть смысл остановиться на одном важном моменте, а конкретно – на толщине утеплительного слоя¸ так как от этого параметра во многом зависит и сама конструкция кровельной системы.

Как определиться с толщиной утеплительного слоя в кровельном «пироге»?

Принцип определения толщины необходимого утепления зиждется на следующем: кровельный «пирог» должен суммарно иметь такое сопротивление теплопередаче, чтобы оно соответствовало нормативному значению для конкретного региона, с учетом климатических особенностей. Эти значения определены СНиП, но для удобства поиска лучше воспользоваться расположенной ниже картой-схемой.

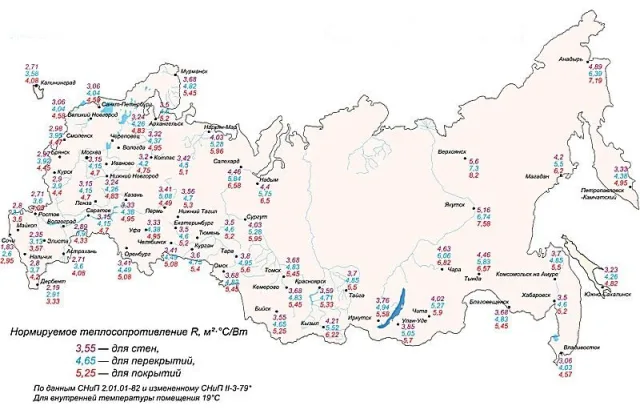

Карта-схема со значениями нормированного сопротивления теплопередаче строительных конструкций. В данном случае нас интересуют красные цифры – для покрытий.
Карта-схема со значениями нормированного сопротивления теплопередаче строительных конструкций. В данном случае нас интересуют красные цифры – для покрытий.

Кроме самого утеплителя в процессе термоизоляции участвуют слои внутренней отделки кровельного покрытия. А вот сама мягкая кровля в этом участия не принимает, так как отделена от утеплителя вентилируемым зазором.

Таким образом, зная значение нормированного термического сопротивления и коэффициенты теплопроводности основных материалов, несложно вычислить и необходимый слой термоизоляции, чтобы в сумме достичь требуемой утепленности покрытия.

Не будем «мучить» читателя формулами, а сразу предложим воспользоваться удобным калькулятором, который проведет расчет буквально за несколько секунд.

Калькулятор расчета необходимой толщины утепления для скатной кровли

Перейти к расчётам


Введите или укажите запрашиваемые параметры и нажмите кнопку «Рассчитать толщину утеплителя»
Какой утеплитель будет использоваться?
Определите по карте-схеме и укажите значение требуемого сопротивления теплопередаче для покрытий

Укажите параметры материала внутренней обшивки чердачного помещения
Материал внутренней обшивки (отделки)
Материал внутренней обшивки (отделки)
толщина обшивки, мм

Полученное значение приводится к стандартным толщинам утеплительных материалов. Так принимается решение: сколько слоев термоизоляции будет укладываться, какой толщины каждый – все это важно для правильного монтажа всей системы кровельного «пирога»

Пошаговое руководство – монтаж кровельного «пирога» под мягкую черепицу

Опытными мастерами рекомендуется приобретать материалы для кровельной системы крыши, изготовленные одним производителем, так как они идеально будут сочетаться друг с другом. В данном пошаговом руководстве представлен монтаж кровельного «пирога» из материалов компании «ICOPAL». Впрочем, принцип работ един и для большинства других брендов.

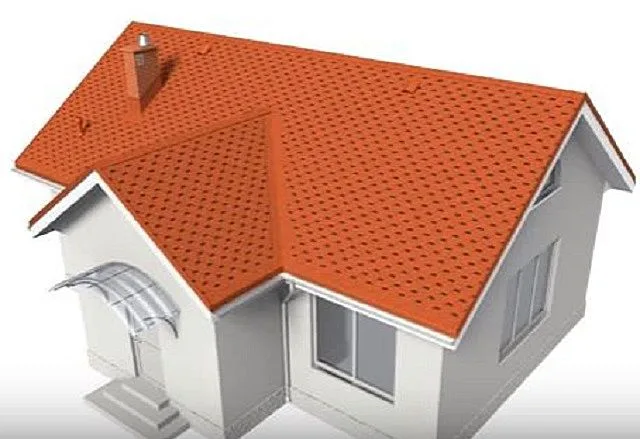

Рассматривается создание утепленного кровельного пирога под мягкую черепицу вот для такого загородного дома
Рассматривается создание утепленного кровельного пирога под мягкую черепицу вот для такого загородного дома

ИллюстрацияКраткое описание выполняемой операции
че1В данном проекте фронтонные стороны крыши уже выведены из кирпича, что значительно облегчает возведение стропильной системы, так как для нее уже предусмотрены опоры, и задан угол установки стропильных ног.

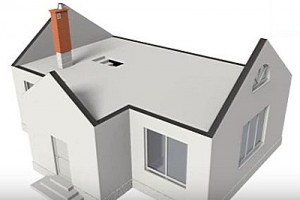

че2Далее, торцевые края стен и фронтонов покрываются слоем битумной гидроизоляции, которая защитит и их, и деревянные детали, укладываемые на кирпич, от намокания, эрозии, разрушения или разложения.

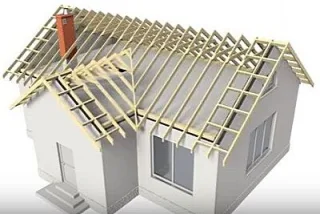

че3Следующим шагом монтируется стропильная система – мауэрлат, стропильные ноги со всеми необходимыми усиливающими элементами, коньковый брус, кобылки и т.п.
Все деревянные детали должны быть обязательно обработаны специальным составом для придания древесине антисептических и огнестойких качеств.
Расстояние между стропильными ногами рассчитываются по специальной методике, но при этом желательно его выдерживать таким образом, чтобы между стропилами плотно устанавливались, без отходов, утеплительные блоки.
Впрочем, это требование – рекомендуемое, но не обязательное.

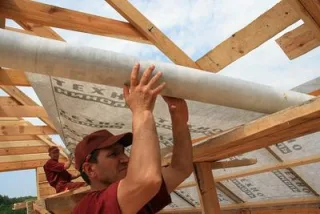

че4Когда стропильная система будет полностью смонтирована, по стропильным ногам снизу, со стороны чердака, закрепляются полотна пароизоляционного материала.
Процесс монтажа производится с внутренней стороны скатов, начиная с нижней их части.
Полотна настилаются внахлест на 150÷200 мм , а линии нахлестов обязательно герметизируются влагостойким скотчем.

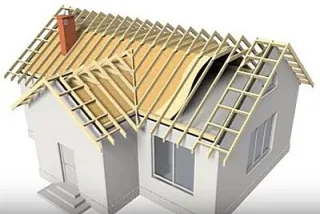

че5Следующим шагом со стороны чердака производится подшивка скатов досками или же листами фанеры (ОСП, ГВЛ, ДСП).

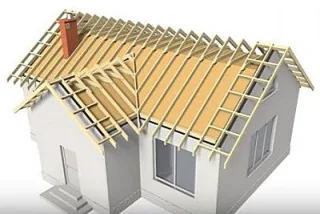

че6Пароизоляция должна полностью покрывать всю площадь крыши изнутри.
Никаких проходов для проникновения пара к слою утеплителя оставаться не должно.

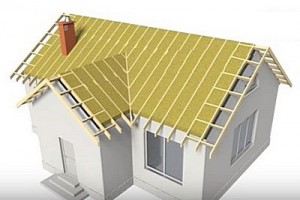

че7Далее, производится монтаж утеплительного слоя.
Блоки минеральной ваты укладываются между стропильными ногами, вплотную к ним, враспор, так, что бы при распрямлении упругого материала не оставалось даже малейших просветов.

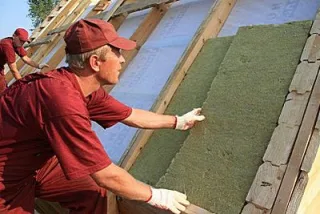

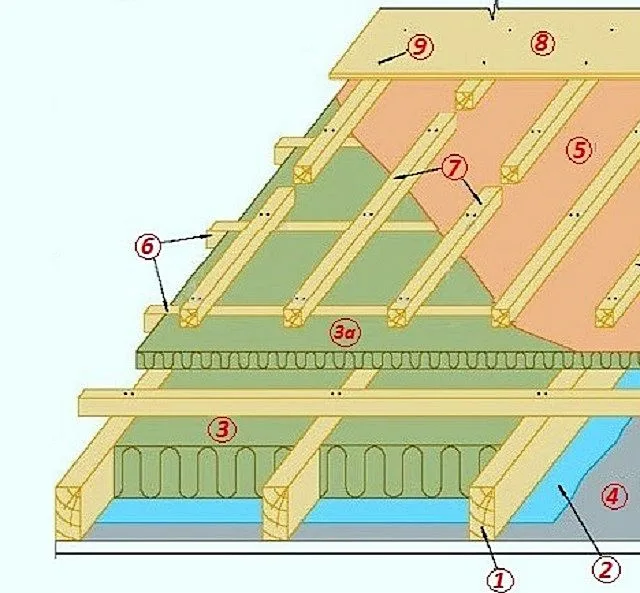

че8Если маты утеплителя укладываются в два слоя, то швы между ними должны обязательно смещаться.
То есть верхний слой перекрывает линии стыков блоков на нижнем.

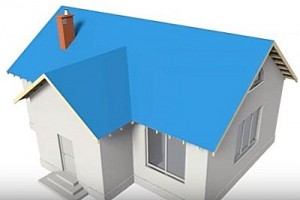

че9Уложенный утеплитель затягивается диффузной мембраной.
Это нетканый материал, изготовленный по специальной технологии, который может иметь двух-, трех- или даже четырехслойную структуру.

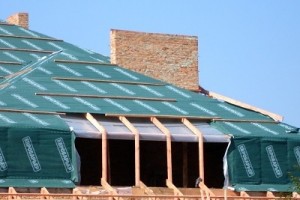

че10Диффузная мембрана предназначена для обеспечения защиты от проникновения в слой утеплителя влаги извне – она не пропустит воду, например, просочившуюся через дефект кровли.
Вместе с тем у нее очень хорошая паропроницаемость, и та влага, которая может конденсироваться в утеплителе, найдет себе свободный выход в атмосферу.
Мембранные полотна настилаются поперек стропил, горизонтальным полосами, последовательно снизу вверх, внахлёст на 150÷200 мм, и закрепляются на деревянных деталей с помощью скоб степлера.

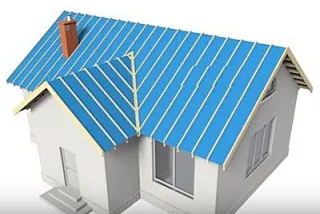

че11Далее, на стропила сверху диффузной мембраны закрепляется контробрешетка, которая поможет создать между настеленным материалом и слоем влагостойкой фанеры вентиляционный зазор.
Размер брусков контробрешетки в сечении должен составлять 20×40 мм или 25×50 мм.

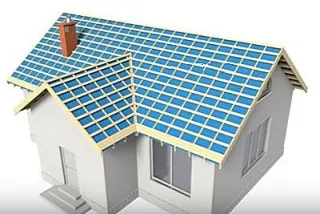

че12Дальше, на контробрешетку закрепляется разреженная обрешетка из досок 100×15 мм, которые фиксируются с шагом в 350 мм.
Шаг считается между серединами закрепляемых досок, и это расстояние должно быть соблюдено на всей площади скатов, кроме конька и карнизной доски.
Между доской, закрепляемой на коньке крыши, и серединой нижележащей доски должно быть расстояние 280÷300 мм, а для фиксации вдоль карниза лучше всего выбрать доску шириной в 150÷200 мм.
Для обустройства обрешетки рекомендовано применять хвойную древесину.
При монтаже досок необходимо следить, чтобы они были повернуты выпуклой частью годовых колец вверх, иначе со временем древесину «поведет».

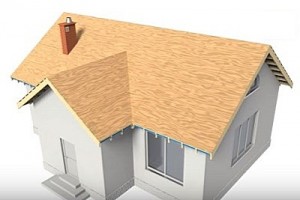

че13Сверху смонтированной обрешетки закрепляются листы влагостойкой фанеры.
Они уже станут основой для укладки мягкой кровли.

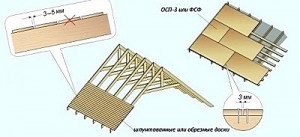

че14Под настил битумной черепицы делается сплошная обрешетка из доски толщиной в 10÷15 мм или же листов фанеры толщиной 15÷20 мм.
Важное замечание: между досками необходимо оставлять тепловой зазор 3÷5 мм, а между фанерными листами – порядка 3 мм.
Если фиксировать элементы материала вплотную друг к другу, то при температурном расширении может произойти коробление настила, что приведет к повреждению и всего кровельного покрытия.

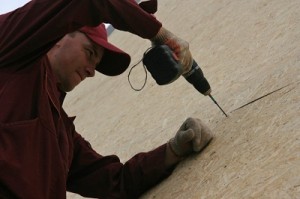

че15Фанерные листы прикручиваются к доскам обрешетки саморезами, загоняемыми как минимум заподлицо с поверхностью, так как их шляпки не должны мешать монтажу следующих слоев кровельного «пирога».
Желательно отрегулировать положение трещотки шуруповерта так, чтобы выставить нужный крутящий момент, позволяющий слегка, на 0,5-1,0 мм, притапливать шляпки в толще фанеры.

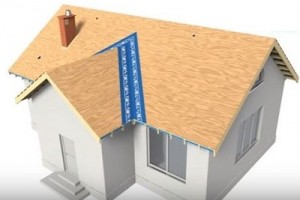

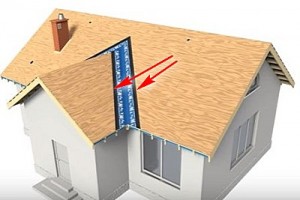

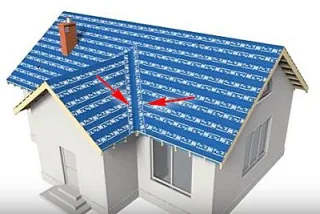

че16Если в конструкции кровли предусмотрен стык двух скатов стропильной системы под внутренним углом (этот узел носит название ендовы), то его необходимо защитить полосой подкладочного гидроизоляционного «ковра».
Совершенно справедливо – этот участок всегда является самым уязвимым для проникновения влаги внутрь слоев «пирога».
че17Следующим шагом края этой полосы гидроизоляционного «ковра» на ендове покрываются специальным кровельным клеем.
че18Теперь сверху закрепленной фанеры, на всю поверхность, настилается подкладочный гидроизолирующий ковер. Его края накладываются на клей, нанесенный на края полосы, приклеенной на ендову, и плотно прижимаются по этой линии, для надежной герметизации.

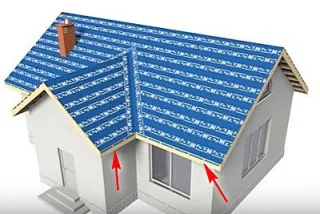

че19Далее, по карнизу на торцевые концы стропильных ног закрепляется так называемая лобовая доска.
При этом между гидроизоляцией и закрепляемым элементом оставляется вентиляционный зазор в 15÷20 мм.

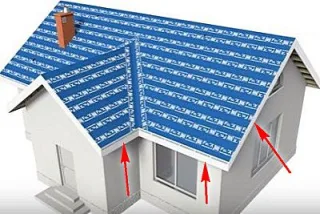

че20На оставленный вентиляционный зазор и лобовую доску закрепляется защитная сетка, а затем по всему карнизу и на фронтонах стропильной системы фиксируется лобовая планка, которая защитит торцы стропил от влаги.

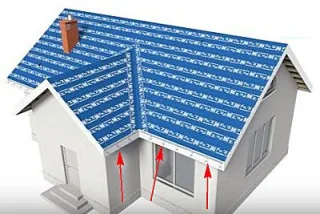

че21Сверху лобовой планки на карнизную доску закрепляются держатели-кронштейны для желобов-дождеприемников водосточной системы.

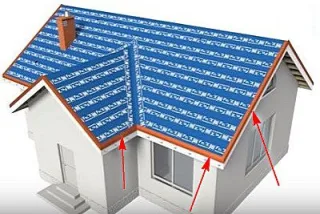

че22Следующим шагом по краю всего периметра крыши, выше закрепленных держателей, монтируется карнизная планка, а на фронтонах, соответственно, торцевая планка.

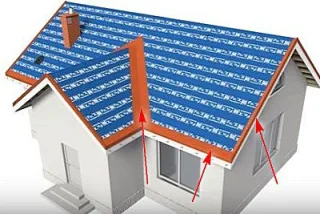

че23Далее, в ендовы приклеивается специальный «ковер» (иначе его еще называют «фартуком») из битумной черепицы, а по карнизам - коньково-карнизная полоса.

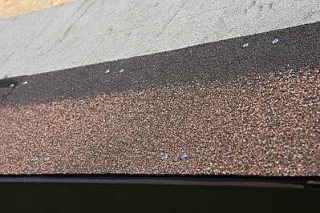

че24Эти элементы станут соединяющими для кровельного покрытия двух скатов в ендове и основой для начала крепления черепицы, начиная от карниза и от границы фронтонов.

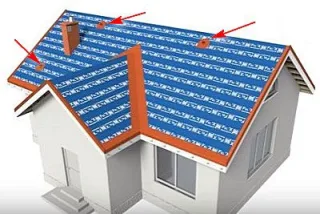

че25Далее, в намеченных местах скатов на кровельный клей закрепляются фланцы монтажных проходов вентиляции.

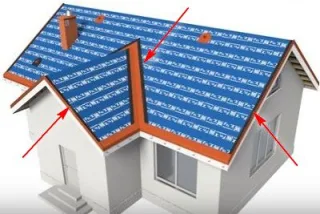

че26На края ендовной полосы и по краям ската на фронтоне наносятся полосы специального кровельного клея.

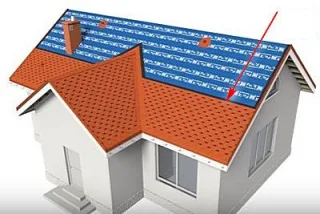

че27Далее, начиная от карнизной полосы, с заходом на нее, производится укладка листов битумной черепицы.
Укладка каждого ряда предваряется нанесение полосы кровельного клея.

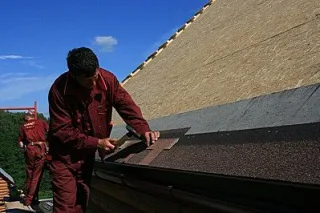

че28Если карниз ската ровный, то монтаж первого ряда сегментов черепицы начинается от его середины.
Ряд располагают параллельно карнизной полосе с заходом на нее лепестков листов черепицы, которые должны закрыть шляпки крепежных элементов.
Сегменты черепицы монтируются рядом встык, их закрепляют специальными гвоздиками к фанерному основанию.

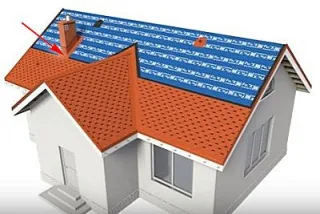

че29Если же крыша имеет выступ в стропильной системе, как показано на иллюстрации, то сначала черепицей покрывается именно он.
При этом листы должны находить на ендовный «ковер», к которому их края приклеиваются на нанесенный кровельный клей.
Далее, закончив монтаж черепицы с обеих сторон ендовного «ковра», вокруг дымоходной трубы закрепляются полосы.
Они станут выравнивающими для полос битумной черепицы.
Полотна черепицы закрепляется в этих областях также на кровельный клей.

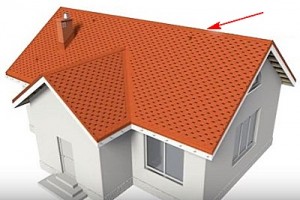

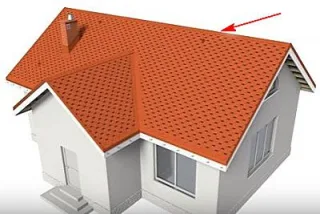

че30После завершения монтажа черепицы по обоим скатам кровли, сверху конька фиксируется коньково-карнизная полоса, которая закроет коньковый зазор между листами кровельного материала, расположенных с противоположных его сторон.

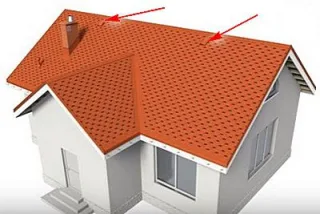

че31Далее, устанавливаются аэраторы подкровельного пространства, которые усиливают воздушный поток, организуя точечное проветривание.
Эти элементы необходимы на длинных скатах или же в сложных местах конструкции крыши.
Аэраторы устанавливаются на скатах с двух сторон крыши, а их количество зависит от площади конкретной конструкции.

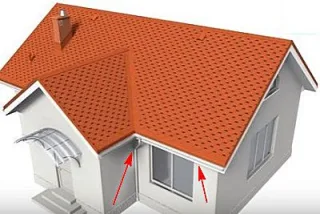

че32Последним шагом в обустройстве кровельного «пирога» производится установка водосточной системы на подготовленные держатели.
В итоге у нас получилась надежная, хорошо утепленная и красивая крыша дома.

Особенности кровельного «пирога» при усиленном утеплении

Теперь есть смысл уточнить некоторые нюансы по обустройству кровельного «пирога» под битумную черепицу в домах, расположенных в регионах с суровым зимним климатом, или для утепляемой жилой мансарды, не имеющей по скатам капитальных стенок.

При очень низких температурах в холодное время года стандартных толщин утеплительного материала в 100÷150 мм для качественной теплоизоляции будет явно недостаточно – в этом легко убедиться, поработав на предложенном выше калькуляторе. В таких случаях применяется усиленный слой минеральной ваты, но в связи с этим несколько меняется и конструкция обрешетки.

Рекомендуемая схема кровельного «пирога» при необходимости укладки усиленного утепления
Рекомендуемая схема кровельного «пирога» при необходимости укладки усиленного утепления

1 – Стропильная нога сечением 50×150 мм, установленная с шагом в 900 мм.

2 – Пароизоляционная мембрана.

3 — Утеплительные маты толщиной в 150 мм.

3-а – Дополнительный слой теплоизоляции, имеющий толщину в 50 мм.

4 – Подшивка поверхностей скатов со стороны чердачного помещения – это может быть доска, фанера, ОСП или влагостойкий гипсокартон.

5 – Паропроницаемая диффузная мембрана.

6 – Брус контробрешетки сечением 50×50 мм, устанавливаемый перпендикулярно стропилам и предназначенный для монтажа дополнительного слоя утепления. Как правило, выбирается шаг установки в 600 мм по центрам брусков – получающийся просвет между ними в 550 мм является оптимальным для максимально плотной укладки стандартных блоков минеральной ваты шириной в 600 мм.

7 – Брус сечением 50×50 мм, закрепляемый на контробрешетку, параллельно стропилам с шагом 300 мм. Он необходим для образования вентиляционного зазора.

8 – Сплошная обрешетка — основание под битумную черепицу.

9 – Ершенные гвозди или саморезы.

Для качественной работы подкровельной вентиляции необходимо обязательно обеспечить приток воздуха через зазоры карнизного свеса или под желобом. Для организации общего вентиляционного пространства в вертикальных брусках, через каждые 1500÷2000 мм вразбежку делаются разрывы длиной в 50÷100 мм.

Кровельный «пирог» не должен вплотную примыкать к дымоотводным трубам. Согласно СНиП 41-01-2003, расстояние между деревянными элементами стропильной системы и кирпичными или бетонными стенами труб должно составлять не меньше 130 мм. Для керамических труб без изоляции расстояние предусмотрено даже в 250 мм. Получившийся зазор между древесиной и материалами трубы должен быть заполнен негорючими материалами. Достаточно часто сюда монтируется металлический короб, который заполняют керамзитом или песком. Снаружи вокруг труб обустраивается фартук из оцинкованного металлического листа.

профнастил

Монтаж неутепленного кровельного «пирога»

Возвести конструкцию для «холодной» крыши с неутепленным чердаком – намного проще, чем «теплый» ее вариант. Монтаж обычно производится в следующем порядке:

Неутепленный кровельный «пирог» под мягкую кровлю не отличается большой сложностью
Неутепленный кровельный «пирог» под мягкую кровлю не отличается большой сложностью
  • Первым шагом к установленным стропильным ногам, перпендикулярно им, закрепляется брус контрообрешетки. Для этого выбирается брус, имеющий размер 50×50 мм в сечении. Шаг установки бруса напрямую зависит от расстояния установки стропил. Например, если оно составляет 700÷900 мм, то между элементами контробрешетки оно будет 300 мм.
  • Фанерные листы сплошной обрешетки монтируются на горизонтально закрепленный брус вразбежку, то есть по принципу «кирпичной кладки», Меду листами должен оставаться компенсационный просвет 3 мм. Края листов должны стыковаться обязательно на контробрешетке и фиксироваться к ней ершенными гвоздями с шагом в 150 мм.
  • Далее, фанера накрывается самоклеящимися полотнами гидроизоляционного «ковра». Этот слой делают сплошным, если уклон ската составляет менее 18 градусов, или покрывают им только края скатов, ендовы, конек и места проходов вентиляционных и дымоходных труб, в том случае, если угол скатов составляет 18 и более градусов.
Монтаж гибкой черепицы на неутепленную кровельную конструкцию особых нюансов не имеет
Монтаж гибкой черепицы на неутепленную кровельную конструкцию особых нюансов не имеет
  • Сверху гидроизолирующего барьера закрепляется коньково-карнизная ровная полоса, которая станет началом для монтажа битумной черепицы.
  • Далее, от карнизной полосы начинается закрепление сегментов битумной черепицы.

Нужно отметить, что если сплошная обрешетка основы монтируется из доски, то контробрешетку для «холодной» крыши можно даже не сооружать. Закрепляются доски также на расстоянии 3 мм одна от другой.

Обустройство кровельного «пирога» под мембранный кровельный материал

Общие принципы создания кровельных «пирогов» на плоских крышах

Для покрытия плоских крыш или имеющих небольшой уклон, до 12 градусов, применяются рулонные материалы. Последовательность укладки кровельного пирога практически идентична той, что применяется для скатных крыш под битумную черепицу. Но, в этом случае не используется стропильная система и элементы обрешетки, а покрытие настилается на бетонную основу, профилированный металлический лист или даже деревянное перекрытие, как с утеплительным слоем, так и без него.

Примерная схема кровельного «пирога» для плоской крыши, по деревянному основанию, без утепления
Примерная схема кровельного «пирога» для плоской крыши, по деревянному основанию, без утепления

Рулонные материалы могут настилаться в один или несколько слоев. В конструкциях с наружным или неорганизованным водостоком настил материалов начинают от свеса, продвигаясь вверх по уклону.

Конструкция кровельного «пирога», настилаемого на бетонное перекрытие, выглядит следующим образом:

Сложный кровельный «пирог» с многослойным разнородным утеплением
Сложный кровельный «пирог» с многослойным разнородным утеплением

1 – Битумно-полимерное покрытие кровли.

2 – Дополнительный гидроизолирующий слой.

3 – Слой битумного праймера.

4 – Цементно-песчаная армированная стяжка.

5 – Керамзитовый утепляющий и образующий необходимый уклон слой.

6 – Утеплитель: в данном случае – экструдированный пенополистирол.

7 – Пароизоляция битумно-полимерная.

8 – Железобетонная армированная плита перекрытия.

Утепление быстровозводимой кровли из металлического профилированного листа может проводиться по следующей схеме:

Вариант утепленного кровельного «пирога» на плоской крыше из металлического профнастила
Вариант утепленного кровельного «пирога» на плоской крыше из металлического профнастила

1 – Битумно-полимерное рулонное покрытие.

2 – Слой дополнительной гидроизоляции, применяемой при монтаже двухслойной битумной кровли.

3 – Утеплитель — минеральная базальтовая вата высокой плотности, специально предназначенная для внешнего слоя утепления плоской нагруженной кровли.

4 – Утеплитель — минеральная вата повышенной плотности, предназначенная для внутреннего слоя утепления плоских кровель. У разных производителей названия таких типов базальтовой ваты могут быть различными, но принцип сохраняется, и в товарном ассортименте, как правило, предусмотрены обе эти разновидности – для внешнего и для внутреннего слоя.

5 – Пароизоляционная пленка.

6 — Телескопический крепежный элемент-«грибок».

7 – базовое основание кровельного «пирога» – профнастил.

8 – Двухсторонний влагостойкий скотч для пароизоляционной пленки.

Пароизоляция

Для пароизоляции при монтаже рулонных покрытий на плоских крышах используются следующие материалы:

  • Битумно-полимерные и битумные материалы, наплавляемые на бетонное основание.
  • В качестве пароизоляционного материала в «пироге», укладываемом на профнастил, рекомендовано использовать неармированную или армированную полиэтиленовую пленку, полотна которой укладываются вдоль гофр, внахлест на 150÷200 мм, и скрепляются по линии нахлестов двухсторонним влагостойким скотчем.

На бетонное основание пароизоляционный слой монтируется в виде поддона с загибом на вертикальные стенки парапетов, на высоту толщины утеплителя плюс 70÷100 мм. Такие же бортики поднимаются вокруг дымоходных или же вентиляционных труб. Листы любой из пароизоляций укладываются внахлест и соединяются в сплошное герметичное полотно с помощью сварки, склеивания или скрепления надежным влагостойким скотчем.

Монтаж теплоизоляционного материала

Чаще всего в качестве утеплителя под рулонное покрытие применяются маты минеральной ваты, но иногда используется и вспененный полистирол.

Обычно, выбор все-таки останавливается на минеральной вате. На бетонное основание, покрытое пароизоляцией, маты минеральной ваты укладываются в один или два слоя , при утеплении же профнастила его укладывают всегда в два яруса, таким образом, чтобы стыки верхнего и нижнего слоев не совпадали.

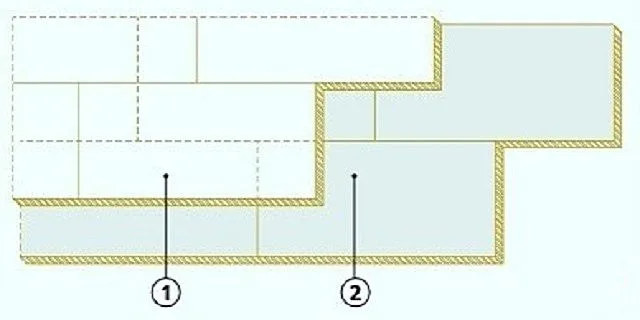

Схема укладки плит утеплителя на плоскую кровлю
Схема укладки плит утеплителя на плоскую кровлю

1 – Верхний слой утеплителя – перекрывает все стыки нижнего.

2 – Нижний слой минеральной ваты.

При укладке однослойного утепления используются маты с жесткостью 40 кПа и сжимаемостью 10%. Если же монтируются два утеплительных слоя, то нижний из них должен иметь жесткость 30 кПа, а верхний – доходящую до 60 кПа.

базальтовая вата

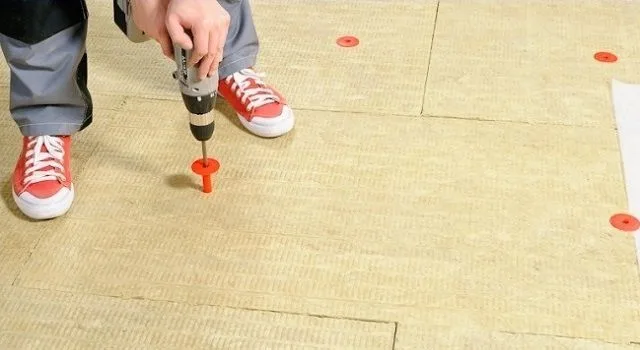

Крепление плит минеральной ваты к основанию специальными телескопическими «грибками»
Крепление плит минеральной ваты к основанию специальными телескопическими «грибками»

При механическом закреплении матов утеплителя на бетонное основание используется телескопический крепеж. Небольшая плита фиксируется двумя, а маты большего размера четырьмя элементами-«грибками». Если укладывается два слоя минеральной ваты, то они закрепляются одновременно, в этом случае нужно подобрать крепеж необходимой длины.

Монтаж теплоизоляционного материала под рулонное покрытие предполагает соблюдение некоторых правил, к которым относятся:

  • Крепеж теплоизоляции фиксируется отдельно от рулонного покрытия, настилаемого сверху.
  • Крепление утеплительных матов к профнастилу и бетонному основанию осуществляется телескопическими крепежными элементами.

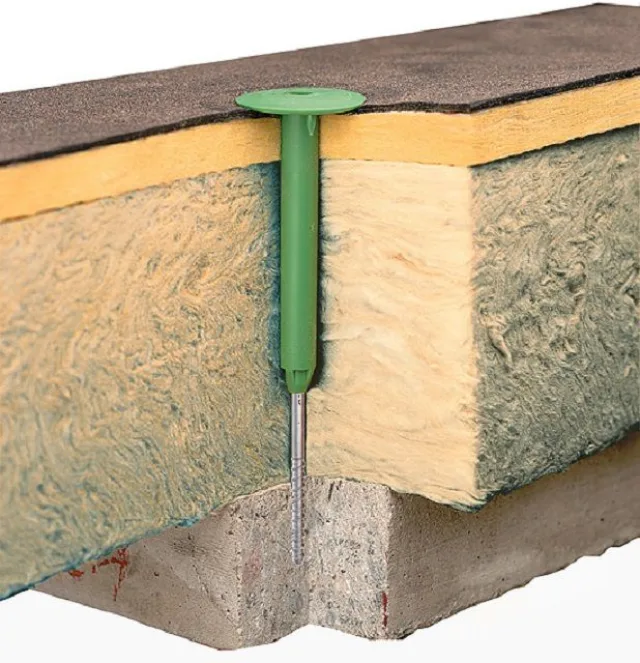

Принцип крепления телескопического «грибка»
Принцип крепления телескопического «грибка»
  • Утеплительный мат может быть приклеен на битумно-полимерную мастику, если основанием под кровельный «пирог» является бетонная плита. Перед наклеиванием клеевой состав должен быть нанесен на 30% наклеиваемой поверхности мата.
  • Слои матов укладываются в разбежку стыков – это необходимо для равномерного распределения слабых участков. При этом плиты верхнего слоя смещаются относительно нижних, как минимум на 200 мм, причем, как по торцевым, так и по боковым линиям.
  • При образовании зазоров между плитами шириной больше чем 5 мм, необходимо заполнить их теплоизоляционным составом.
  • Практичнее для утепления крыш под рулонное покрытие использовать достаточно жесткие плиты, чтобы не делать сверху них стяжку, которую необходимо устраивать сверху засыпного теплоизолирующего материала, например, керамзита.

Монтаж мембранного покрытия

Мембранное покрытие может монтироваться пятью способами — это наклеивание, сварка горячим способом, механическое, наплавление и балластный монтаж.

Наклеивание рулонного покрытия на битумную мастику
Наклеивание рулонного покрытия на битумную мастику
  • Наклеивание мембранных полотен осуществляется на неутепленную поверхность крыши с бетонным перекрытием. Их монтируют на клеевые смеси высокого качества, имеющие хорошую прочность. Материал может быть приклеен полностью или только по периметру полотна, на проблемных участках, а также на стыках. Проблемными, то есть самыми уязвимыми областями кровли являются ендовы, примыкание покрытия к дымоходным и вентиляционным трубам и другим местам, где возможно застаивание или просачивание под кровельное покрытие влаги.
Сварка мембранных полотен с помощью специального аппарата
Сварка мембранных полотен с помощью специального аппарата
  • Сварка мембран с помощью горячего воздуха чаще всего используется для скрепления отдельных полотен в единую плоскость. Сваривание полотен производится по их стыкам специальным прибором, сдавливающим полотна, настеленные внахлест, под воздействием горячего воздуха, нагретого до 600 градусов. Ширина стыка может составлять от 20 до 100 мм.

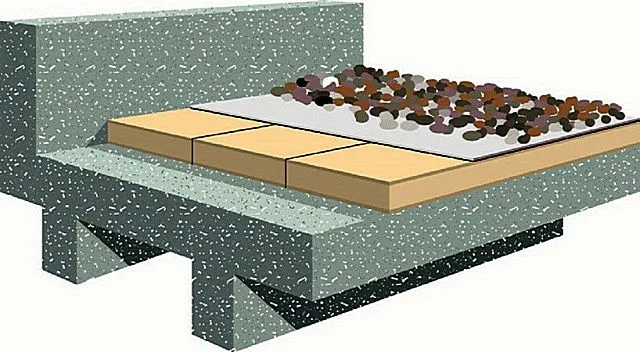

Балластное крепление – покрытие прижимается слоем верхней засыпки
Балластное крепление – покрытие прижимается слоем верхней засыпки
  • Балластное закрепление осуществляется в тех случаях, когда крыша имеет уклон не более 15 градусов.

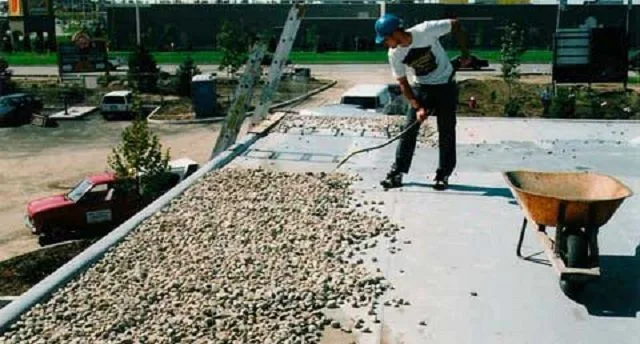

Выполнение балластного крепления настеленной мембраны
Выполнение балластного крепления настеленной мембраны

Полотна, в этом случае, настилаются на бетонное неутепленное основание практически плоской крыши, растягиваются и скрепляются между собой специальным клеем или же сваркой. После чего сверху растянутого материала устраивается балластная насыпь из щебня, гальки или гравия. Она должна быть равномерно распределена по всей поверхности и полностью закрывать мембрану.

Наплавление рулонного материала, имеющего на тыльной стороне специальный слой, защищенный тонким пленочным покрытием
Наплавление рулонного материала, имеющего на тыльной стороне специальный слой, защищенный тонким пленочным покрытием
  • Наплавляемые мембраны на битумной основе закрепляются на ровной бетонной или даже деревянной поверхности, при помощи нагрева одной стороны полотна, на которую нанесен специальный, легко расплавляемый состав. Для нагрева покрытия используется горелка с открытым пламенем.
Механическое крепление часто применяется на плоских крышах их профнастила
Механическое крепление часто применяется на плоских крышах их профнастила
  • Механическое закрепление заключается в том, что полотно мембраны фиксируется по краю на утеплительном материале телескопическими крепежными элементами. Затем крепежные детали перекрываются следующим полотном, настилаемым внахлест на 85÷100 мм, на первое, и закрепляется с ним сваркой или клеевым составом.

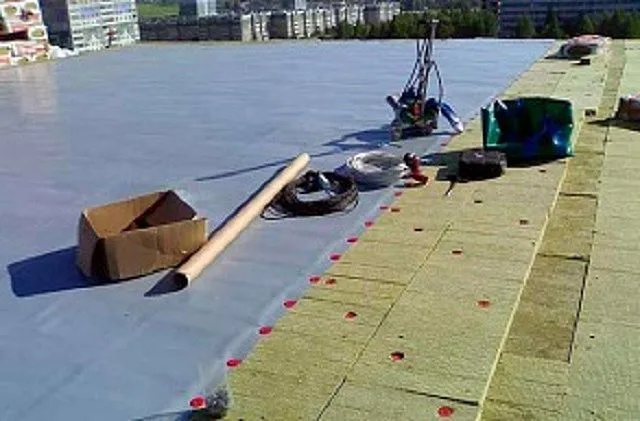

Процесс механического крепления мембраны к утеплительному слою
Процесс механического крепления мембраны к утеплительному слою

Чаще всего этот вариант используется в том случае, когда основа не рассчитана на вес балласта, например, если она обустроена из профнастила. Здесь необходимо добавить, что утеплитель под покрытие фиксируется теми же телескопическими креплениями, но только отдельно.

Приступая к работе над обустройством мягкой кровли, необходимо помнить то, что от того, насколько правильно будет соблюден порядок монтажа, напрямую зависит длительность ее эксплуатации до очередного ремонта. Кроме этого, качественный монтаж кровельного «пирога» является условием комфортной атмосферы внутри дома, поэтому на обустройстве крыши никогда не стоит неразумно экономить. Если нет уверенности в том, что самостоятельно удастся выполнить эту работу должным образом, то лучше доверить ее опытным мастерам.

В завершение публикации – познавательный видеосюжет о процессе монтажа мягкого битумного кровельного покрытия на крыше частного дома:

Видео: мягкая кровля на скатной крыше дома

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
5

Добавить комментарий
