Дымоход в частном доме или бане необходим, если внутри имеется камин, котел отопления или печь. Он отвечает за выведение из дома продуктов горения топлива. И если вопрос о сооружении печи ложится полностью на плечи печника, то задача правильного проведения трубы через кровельный пирог – на плечи строителей. Дело в том, что дымоход в любом случае нарушает целостность покрытия – если работы будут проведены неправильно, то не избежать протечек и утечки тепла. Рассмотрим, как правильно делается проход дымохода через кровлю из металлочерепицы – одного из самых популярных материалов для оформления крыши.

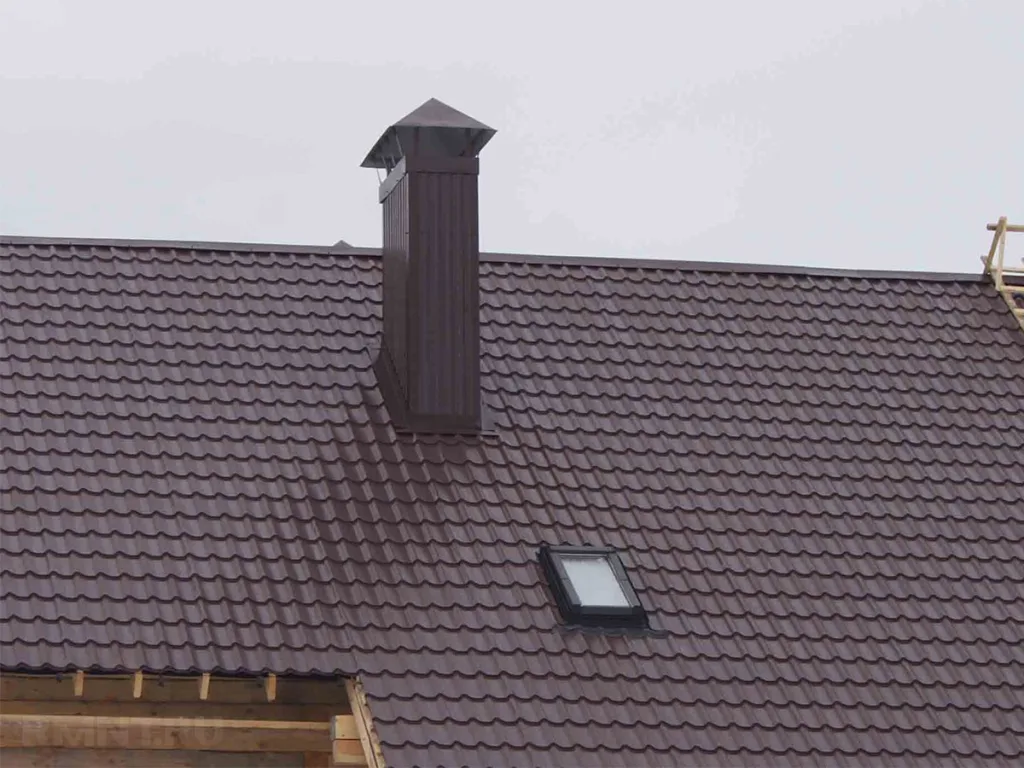

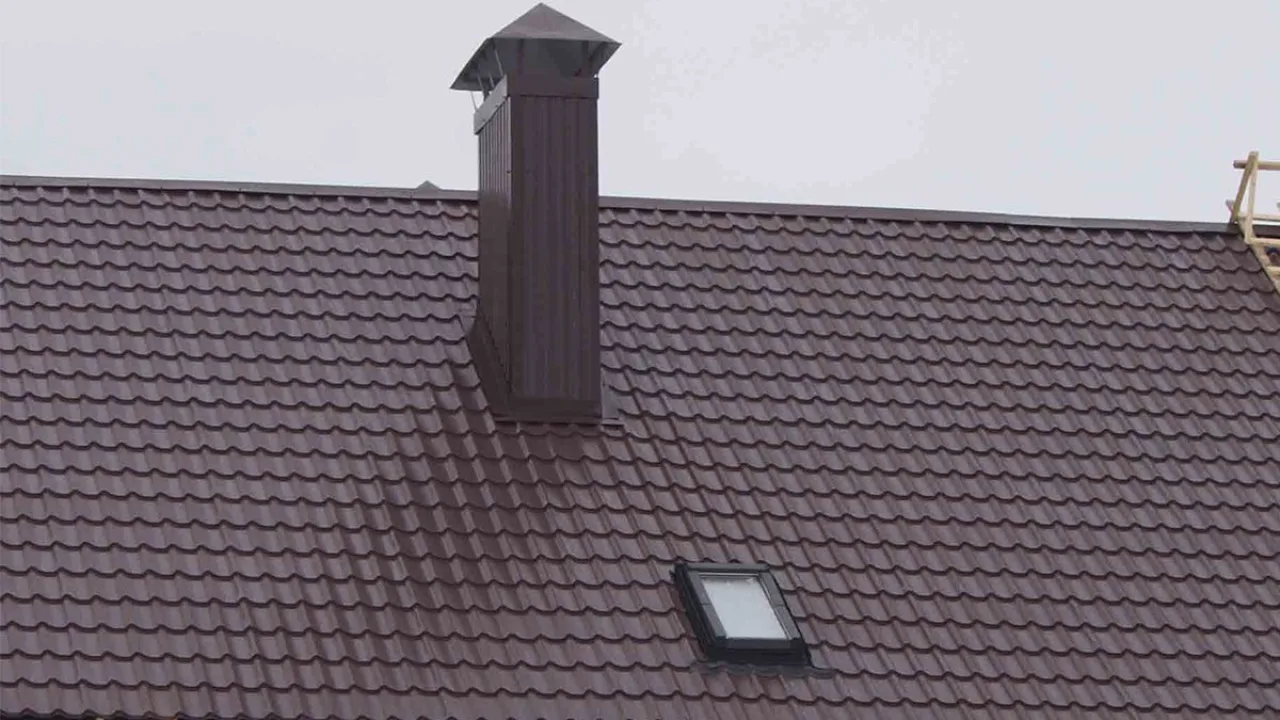

Проход дымохода через кровлю из металлочерепицы
Проход дымохода через кровлю из металлочерепицы

Где расположить дымоход

На самом деле просто так, где придется, дымоход оборудовать не получится. Обычно эта деталь печной конструкции или котла отопления обустраивается на скате чердака или на коньке крыши. Сложность обустройства дымохода в первом случае будет зависеть от того, какой чердак – с закрытым или свободным доступом, – а также от наличия ряда осложняющих факторов (та же доступность проведения работ). Если труба монтируется на коньке или на скате, где имеется возможность свободного доступа к подкровельному пространству, то система стропил остается доступной. Если добраться до нее и остальным подкровельным элементам достаточно сложно, то придется разбирать часть кровельного пирога, то есть демонтировать и само покрытие, и гидроизоляцию, и обрешетку. Иначе зону прохода оборудовать правильно не удастся.

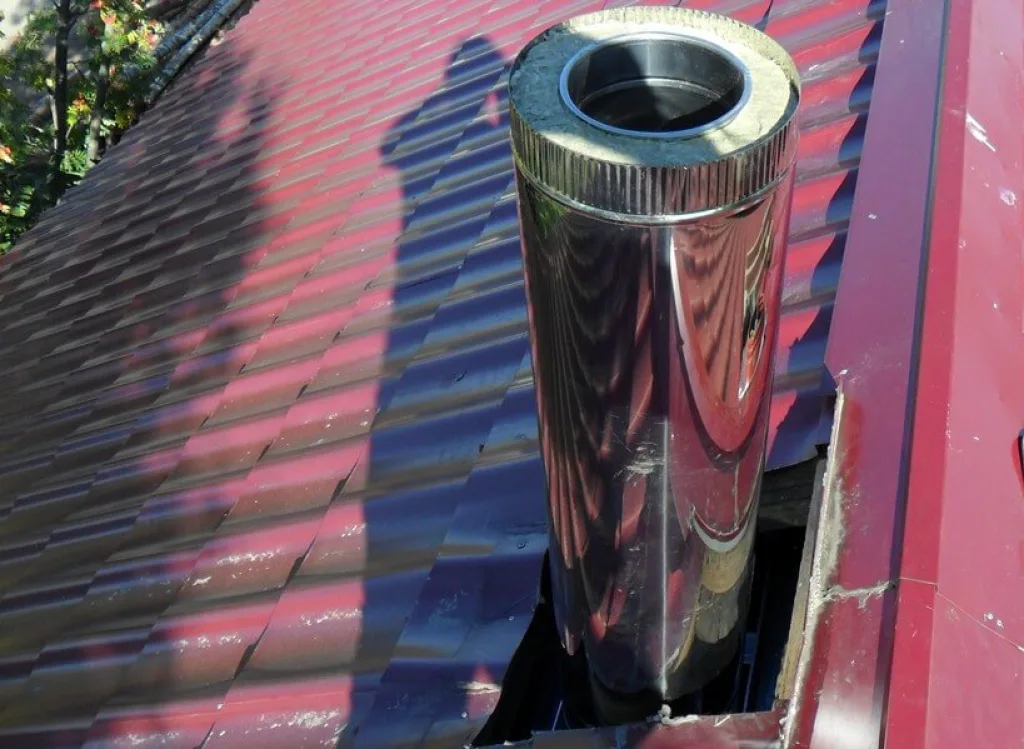

Проход дымохода через кровлю
Проход дымохода через кровлю

На заметку! Канал дымохода проводится через кровлю верхней частью всей трубы – так называемым разгонным участком, где создается тяга, выводящая дым наружу. Труба не должна иметь изгибов и поворотов. Так что важно выбирать то место, где можно действительно нарушить целостность кровли, не пренебрегая озвученным условием.

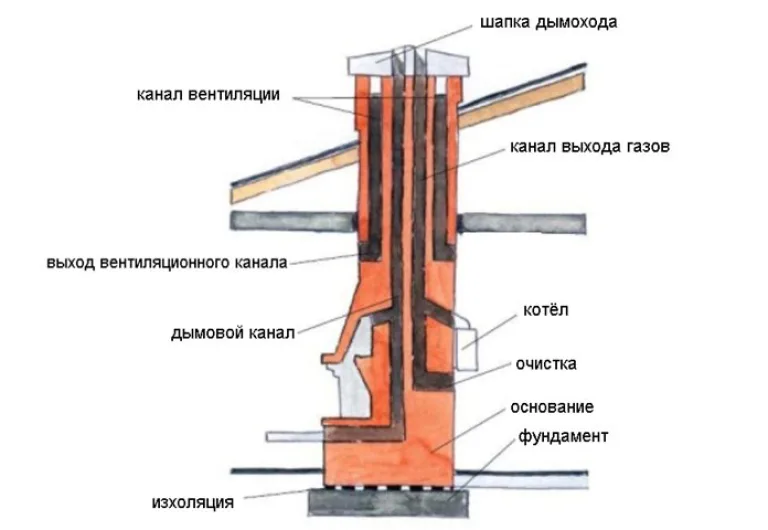

Схема устройства кирпичного дымохода в разрезе
Схема устройства кирпичного дымохода в разрезе

Идеальный вариант места проведения дымохода – между двумя рядом расположившимися стропильными ногами на участке, где нет затяжек, ригелей, на некотором расстоянии от конька. Притом важно, чтобы труба проходила не слишком низко по скату и не слишком высоко, иначе работы будут гораздо сложнее – придется или вмешиваться в коньковые узлы, или возиться с кровельным покрытием. Но лучше всего располагать дымоход в направлении ближе к коньку, а не к карнизной части кровли.

Как выбрать место для дымохода
Как выбрать место для дымохода?

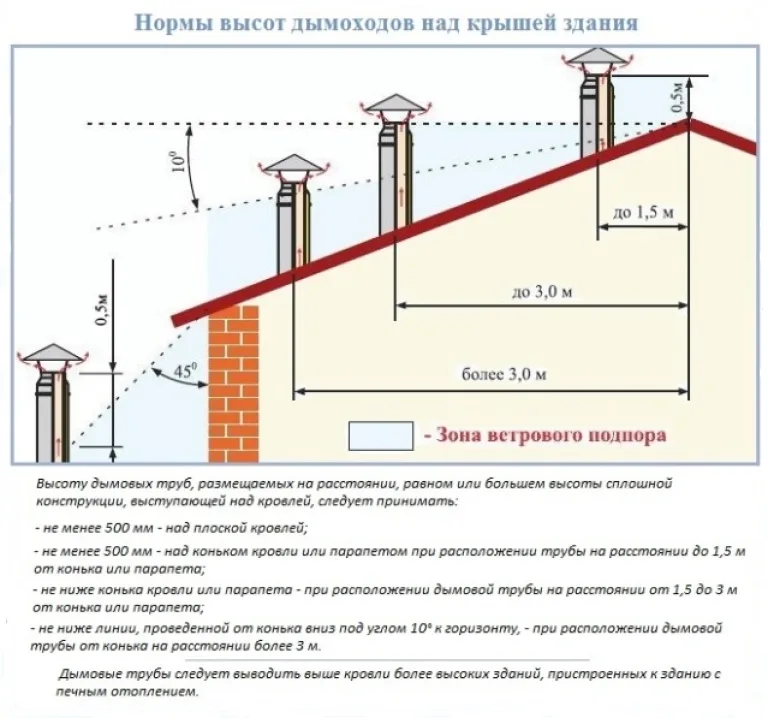

Таблица. Высота трубы в зависимости от расстояния до конька.

Высота дымоходаРасстояние от трубы до конька, м
На 500 мм выше коньковой частиДо 1,5
На одном уровне с коньковой частью1,5-3
Высоту можно определить по линии, проведенной от конька к горизонту под углом 10 градусовБолее 3
Высота возвышения трубы дымохода над кровлей определяется ее удаленностью от конька крыши
Высота возвышения трубы дымохода над кровлей определяется ее удаленностью от конька крыши

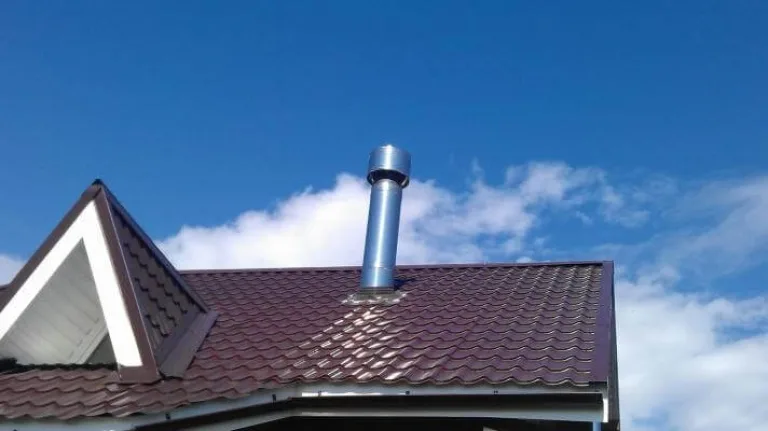

Какой должна быть высота дымохода
Какой должна быть высота дымохода

Внимание! Нельзя проводить дымоход в области ендовы или рядом с мансардными окнами. В первом случае не удастся добиться должного уровня герметичности кровли. Также в области ендовы кровля обычно испытывает максимальный уровень снеговой нагрузки, а значит, прочность этого узла снижать нельзя. Во втором случае имеется риск попадания дыма или угарного газа в помещение.

Все остальные нормы относительно проведения дымохода можно найти в специальных нормативных документах. Как правило, место, где будет проходить этот элемент, выбирается еще на этапе проектирования дома. Но в ряде случаев – например, при капитальном ремонте кровли, замене источника обогрева помещения – дымоход обустраивается уже в готовой конструкции.

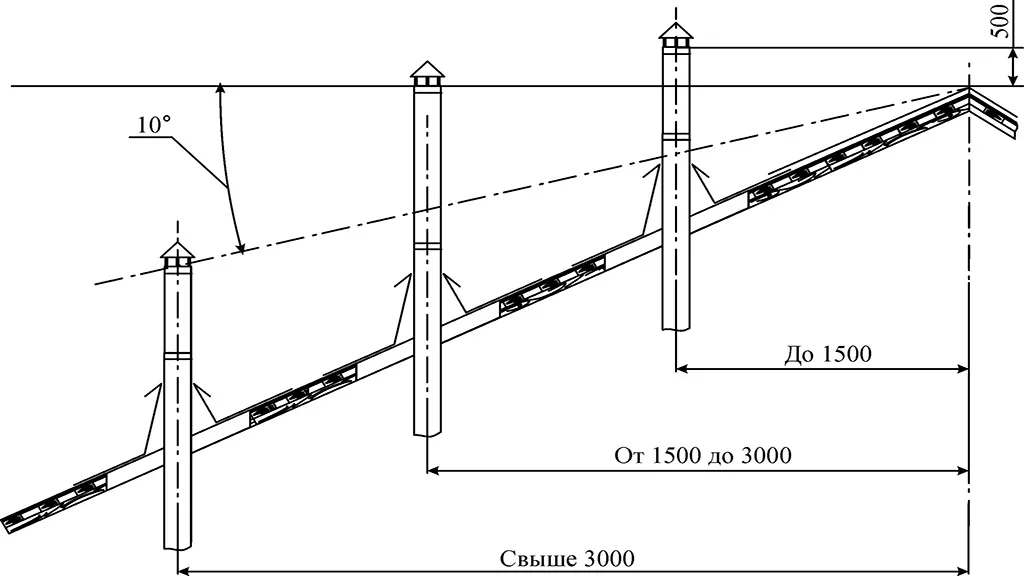

Высоты трубы дымохода над коньком крыши
Высоты трубы дымохода над коньком крыши

Принципы вывода дымохода

При обустройстве дымохода важно помнить о пожарной безопасности. Для сооружения кровли частного дома используется большое количество материалов, которые могут обладать различной степенью горючести. Например, дерево, используемое для стропил и обрешетки, склонно к возгораниям. Также опасность представляют материалы, используемые для утепления и гидроизоляции. Не стоит забывать, что труба, отводящая горячий дым, довольно сильно нагревается. Именно поэтому все части кровли по возможности должны обладать определенным уровнем пожарной безопасности и располагаться на расстоянии не меньше 13 см от трубы из кирпича, бетона, керамики. Если использовать трубы, не имеющие теплоизоляции, то расстояние придется увеличить до 25 см.

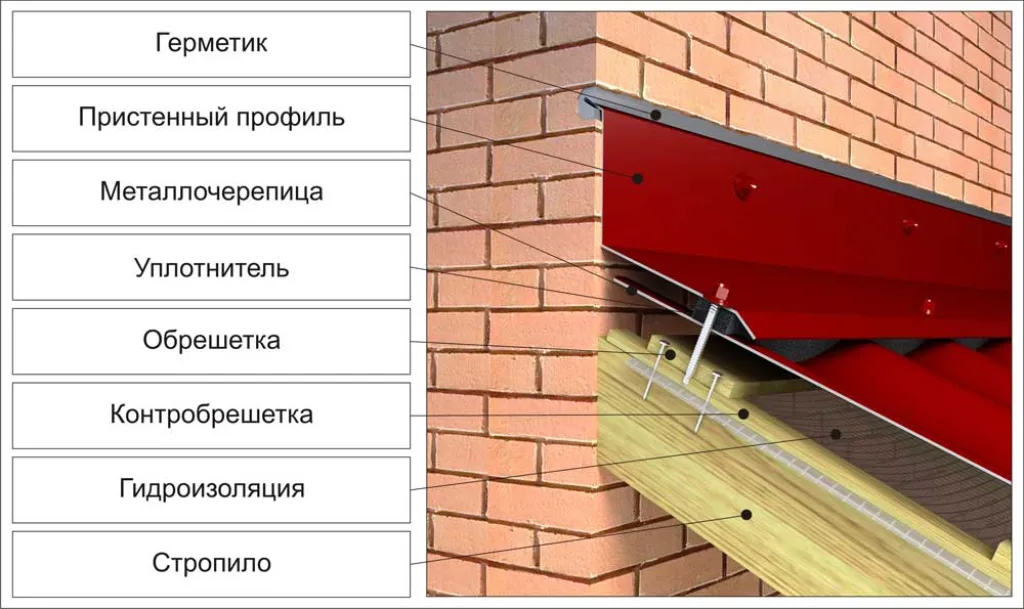

Узел примыкания кровли к стене
Узел примыкания кровли к стене

Таким образом, в месте прокладки  трубы нужно обустроить значительный проем, сквозь который волей-неволей будут происходить потери тепла. И тут будет оборудована своя система стропил, использоваться определенный вид утеплителя. Что касается материалов гидроизоляции, то, если обустройство дымохода происходит в уже готовом доме, эти материалы вырезаются конвертом, а их края затем фиксируются к стропильной системе. Если речь идет о трубах квадратного сечения, то необходимо заняться обустройством как внутренних, так и наружных фартуков, цель изготовления которых – предотвращение протечек.

Расчёт теплопотерь через кровлю
Расчёт теплопотерь через кровлю

Совет! Обустраивая проход дымохода в утепленной кровле, следует смонтировать отдельный короб по периметру трубы.

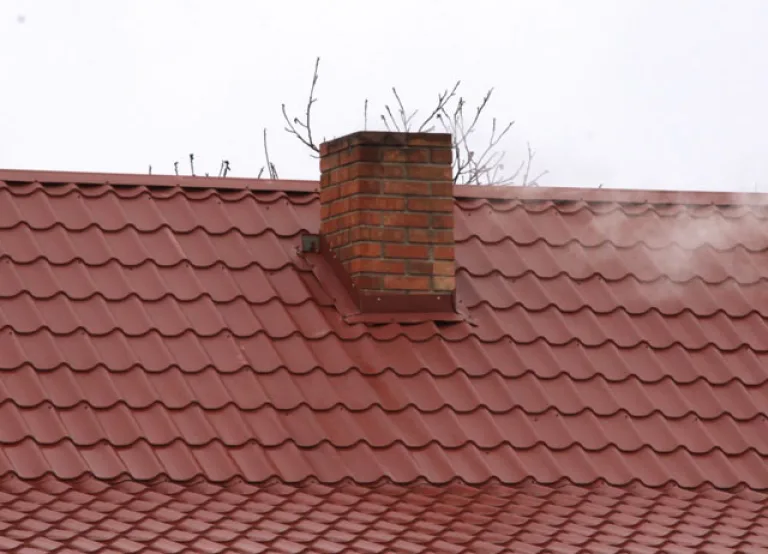

Где расположить дымоход
Где расположить дымоход

Форма узла прохождения дымохода будет напрямую зависеть от формы используемой трубы. Она может быть круглой, квадратной или прямоугольной в сечении.

Относительно воды можно выделить две основных проблемы, которые возникают при обустройстве дымохода. Это необходимость отведения (перенаправления) воды, стекающей по крыше, в сторону от трубы, и обеспечение необходимого уровня зашиты от жидкости, стремящейся попасть внутрь дома. То есть влага, стекающая по стенке дымохода, должна также отправляться на крышу, чтобы стечь с нее. Именно поэтому и сооружаются фартуки из металла или же используются специальные заводские разделки-проходки.

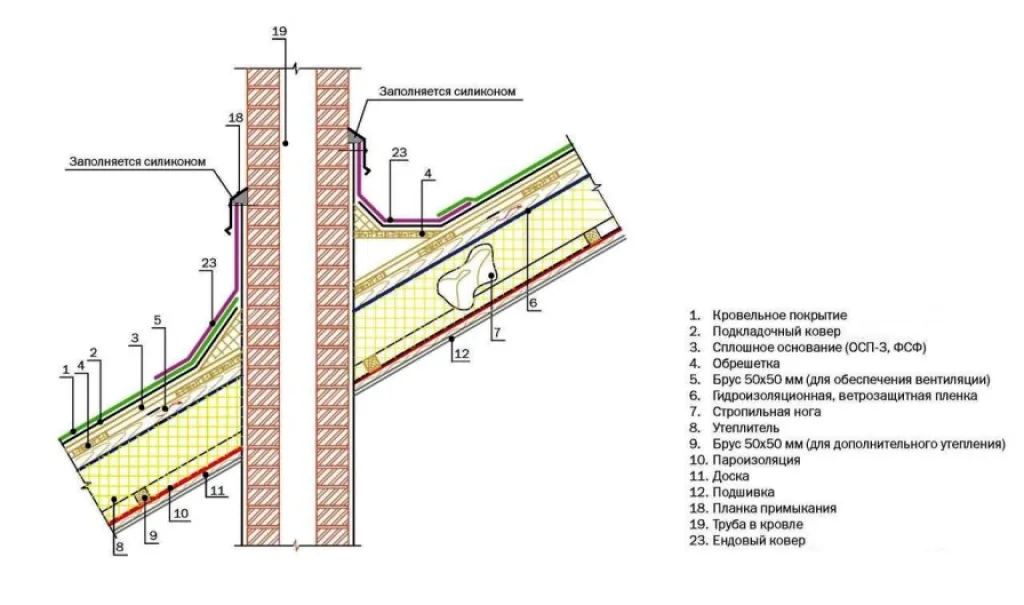

Примыкание кровли к дымовой трубе
Примыкание кровли к дымовой трубе

Проход дымохода с круглым сечением

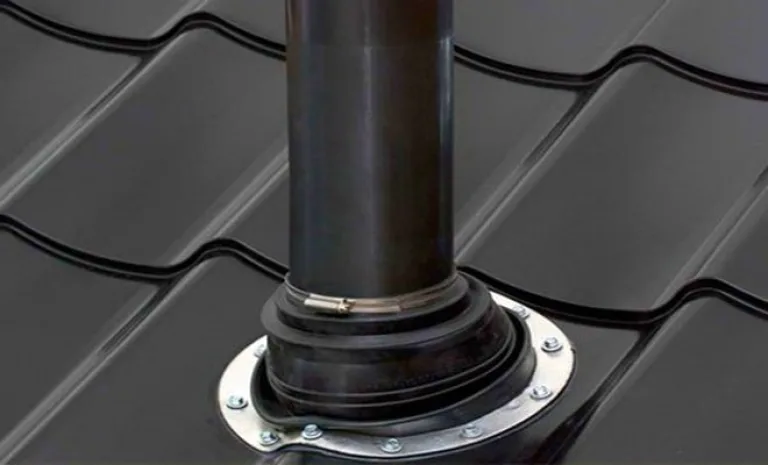

Если выбор был сделан в пользу трубы с круглым сечением, то обычно для обеспечения плотного примыкания ее к кровле и устранения риска протечек и теплопотерь используются произведенные на предприятиях специальные разделки с круглым сечением. По внешнему виду они напоминают гофрированные манжеты, оснащенные широкими полями. Изготавливаются из резины, но особой – термостойкой, синтетической. Также в продаже имеются и алюминиевые разделки. Удобство их использования заключается в том, что они легко повторяют волнистый профиль металлочерепицы и могут быть закреплены как при помощи крепежных элементов, так и за счет клеевых составов.

Уплотнитель для дымохода
Уплотнитель для дымохода

На заметку! Подобные проходки используются и при монтаже антенн, мачт, вентиляционных шахт и других элементов, нарушающих целостность кровли.

В проходке из синтетической резины вырезается отверстие, на 20% меньшее, чем диаметр самой трубы. Далее она натягивается на саму трубу (для облегчения процесса можно воспользоваться мыльным раствором, нанесенным на трубу). После этого резиновое изделие прижимается к кровле и фиксируется на ней герметиком и кровельными саморезами с шагом около 3,5 см.

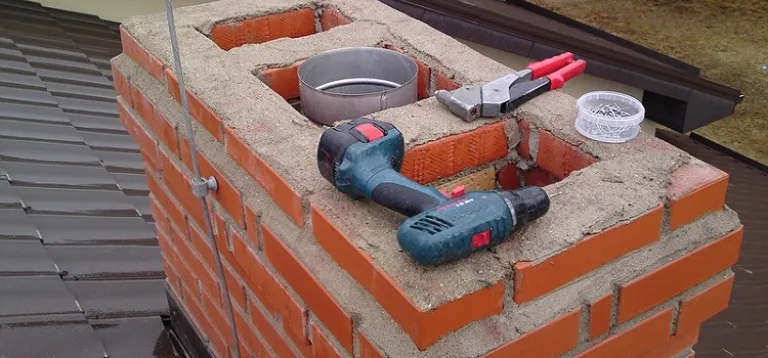

Переход с кирпичного канала на металлический может понадобиться и при устройстве нового дымоотвода, и при ремонте старого
Переход с кирпичного канала на металлический может понадобиться и при устройстве нового дымоотвода, и при ремонте старого

Сэндвич-трубы

Также прекрасный вариант обустройства дымохода – использование сэндвич-труб. Такой дымоход представляет собой две трубы, одна в одной, имеющие разный диаметр, а между ними находится базальтовая вата. Такие трубы защищены от появления скоплений конденсата и сильного перегрева.

Сэндвич-труба
Сэндвич-труба

Это самый простой вариант обустройства дымохода, с задачами монтажа справится даже начинающий строитель. Служат такие трубы долго, обладают прекрасными эксплуатационными характеристиками.

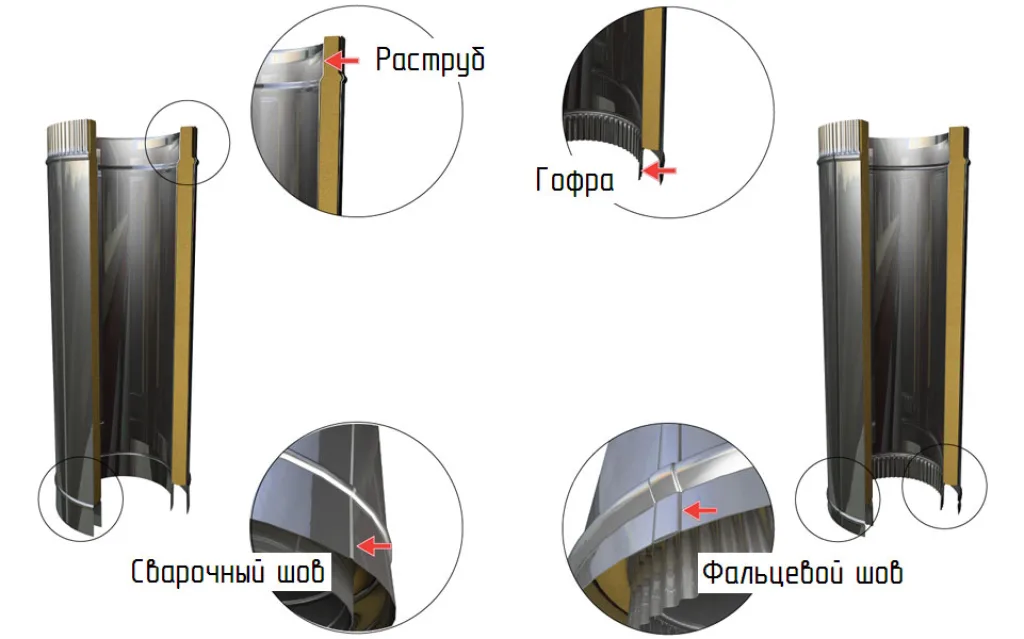

Устройство сендвич дымохода
Устройство сэндвич-дымохода

Калькулятор расчета внутреннего диаметра сэндвич-дымохода

Перейти к расчётам

Укажите запрашиваемые значения и нажмите кнопку «Рассчитать минимальный внутренний диаметр сэндвич-дымохода»
Тип твердого топлива
Укажите средний расход топлива, кг/час
Укажите значение температуры газов на выходе из дымохода

Проход дымохода с сечением «квадрат» или «прямоугольник»

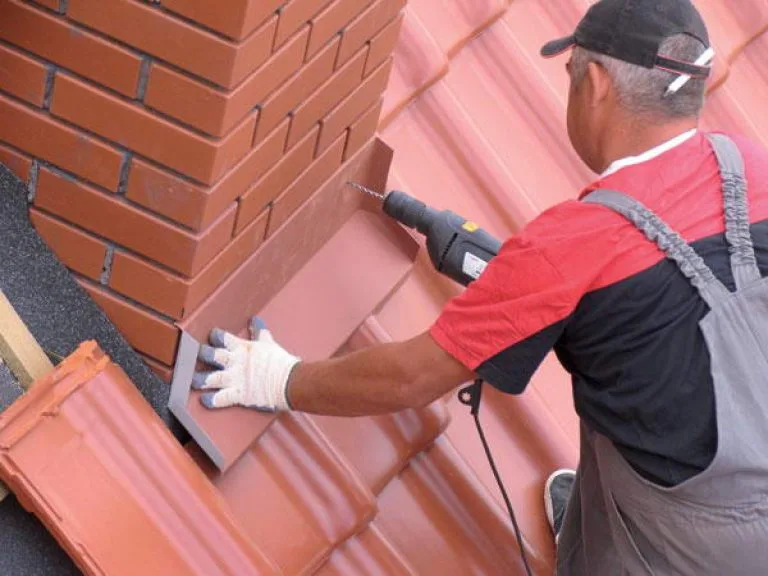

Для того чтобы узел прохождения дымоотвода, имеющего квадратное сечение, был максимально герметичным, требуется изготавливать наружный и внутренний фартуки (часто для этого применяется тонкий листовой металл). Обычно сначала монтируется внутренний, а после – внешний, обустраиваемый непосредственно на поверхности кровельного пирога. При создании нижнего фартука на трубе из кирпича делается разметка, соответствующая расположению всех деталей фартука. Затем производится штробление по намеченным линиям – штроба выполняется болгаркой на глубину не менее 1,5 см. Ее требуется очистить от пыли и просушить.

Фартук кровельный из стали с полимерным покрытием
Фартук кровельный из стали с полимерным покрытием

Важно! Штроба не должна проходить по швам кирпичной кладки – только по поверхности самого кирпича!

Далее монтируются все планки фартука, при этом их края вставляются в проделанную штробу и фиксируются герметиком. К самой трубе фиксация осуществляется при помощи кровельных саморезов. Если где-то есть необходимость стыковки, то важно помнить, что нахлест отдельных элементов друг на друга должен составлять примерно 15 см – только в этом случае удастся добиться рекомендуемого уровня герметичности. В нижней части фартука монтируется специальный галстук для стока воды. Он направляется в сторону ендовы или карниза.

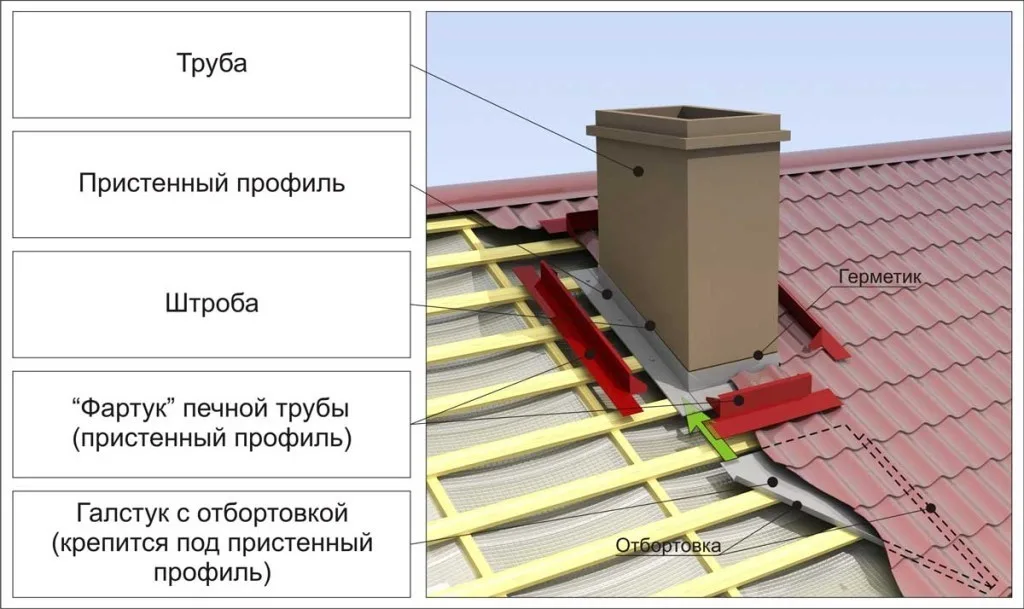

Схема устройства примыкания дымохода к крыше
Схема устройства примыкания дымохода к крыше

После можно переходить к обустройству наружного фартука. Нужно помнить, что на этот момент металлочерепица уже должна быть уложена на крыше. Детали этого фартука уже не обязательно заводить в штробу – достаточно просто прикрутить кровельными саморезами к самой трубе. Важно обеспечить хорошее соединение фартука и металлочерепицы и не забыть о гидроизоляции. Кстати, гидроизоляционное покрытие должно быть заведено на дымоход примерно на 5 см. Закрепить его можно строительным скотчем.

Укрепление системы стропил

Часто при проведении дымохода встает вопрос об укреплении и упрочнении системы стропил, ведь необходимо в пироге кровли сформировать отверстие для трубы. То есть понадобится установить пару распорок. При создании кровли из металлочерепицы шаг между стропилами редкий, и сформированный проем или расстояние между стропилами может оказаться слишком большими. Поэтому и необходимо устанавливать вертикальные распорки.

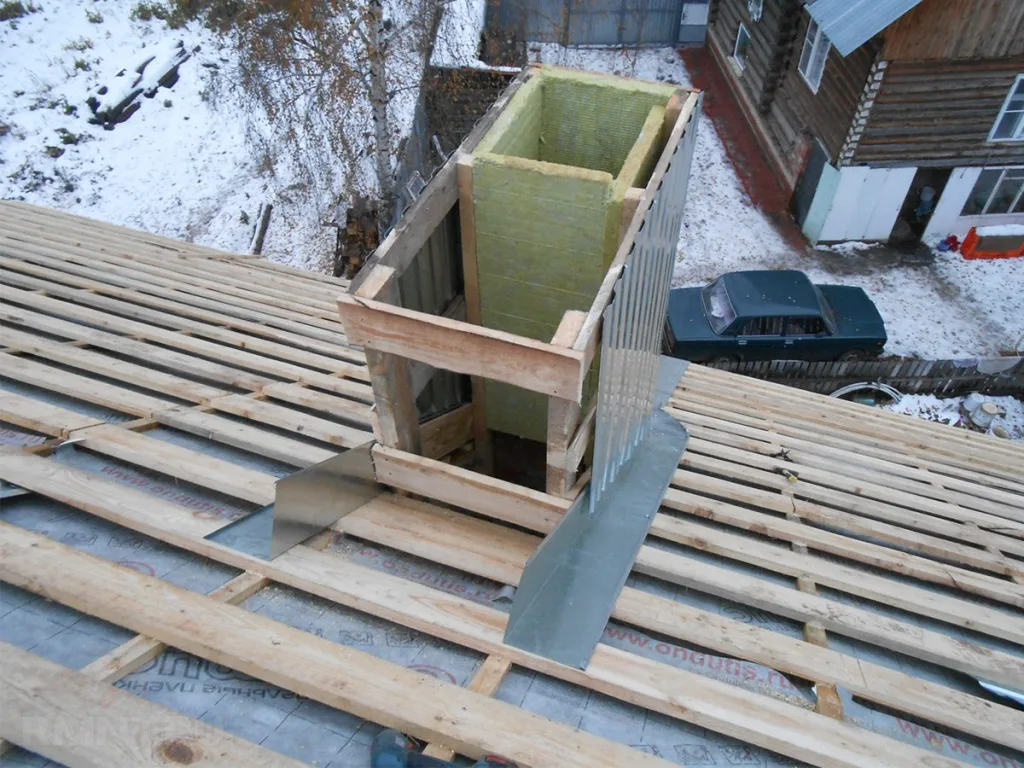

Устройство короба для вывода трубы
Устройство короба для вывода трубы

Иногда приходится нарушать целостность стропильной ноги, то есть разрезать ее. Тогда в определенных ситуациях распиливаются также прогоны или ригели. В этом случае в месте распила стропильной ноги ее необходимо скрепить с соседними, не поврежденными. Для этого также используются дополнительные распорки, между которыми вставляются вертикально бруски. Их функция – замена в месте прохода дымохода стропильной ноги.

На заметку! Усиление стропильной системы при помощи подпорок используется редко. Этот метод целесообразен при угле наклона ската более 35 градусов, при необходимости вырезания достаточно больших фрагментов стропильной системы.

Обход трубы квадратного сечения на кровле из металлочерепицы

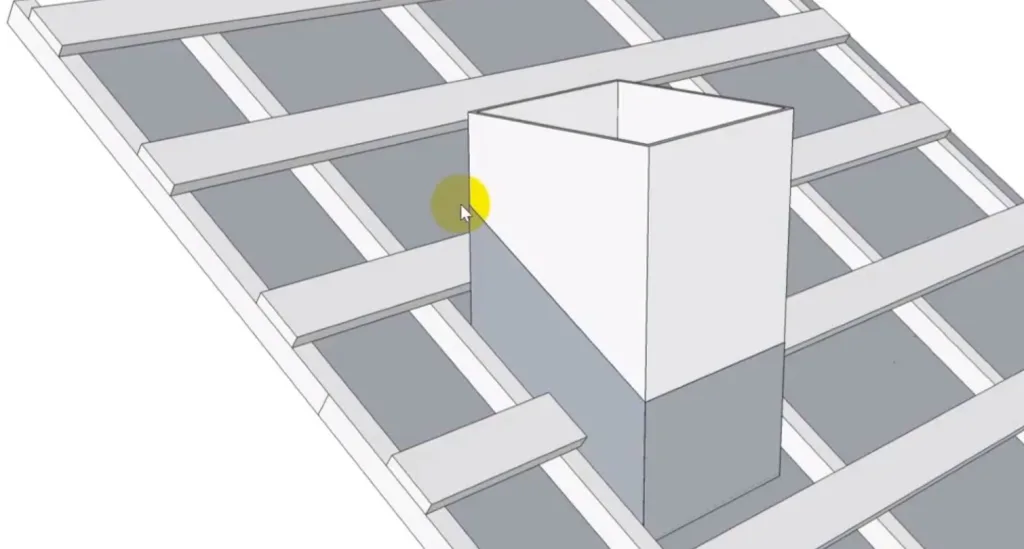

Шаг 1. Первым делом необходимо завести саму трубу непосредственно на то место, где она будет располагаться. Также сразу проводится заводка гидроизоляции на нее.

Заводка гидроизоляции на трубу
Заводка гидроизоляции на трубу

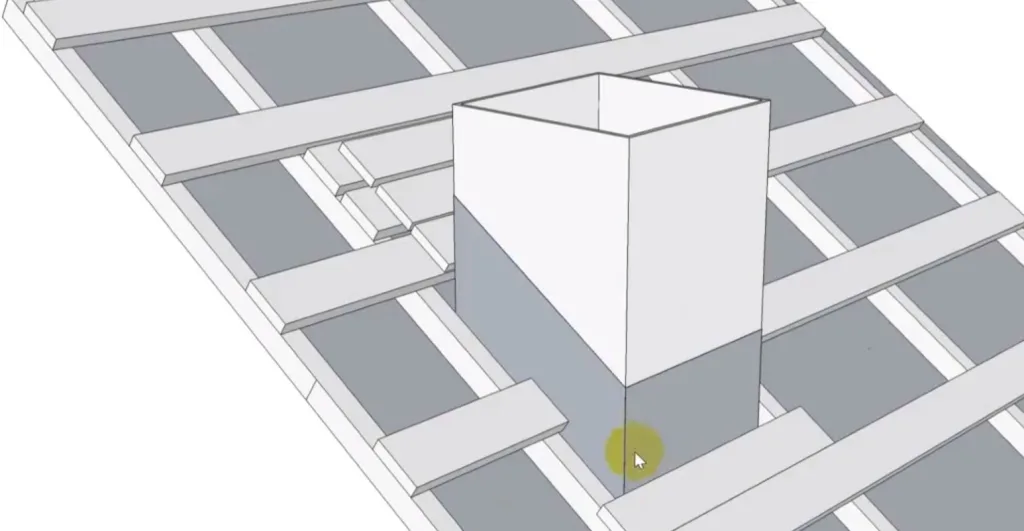

Шаг 2. Далее сверху и снизу относительно расположения трубы нужно смонтировать дополнительные опоры для фартука. Они выполняются из деревянных досок. Эти места подвержены значительной нагрузке – именно поэтому и нужны дополнительные опоры.

Опоры для фартука
Опоры для фартука

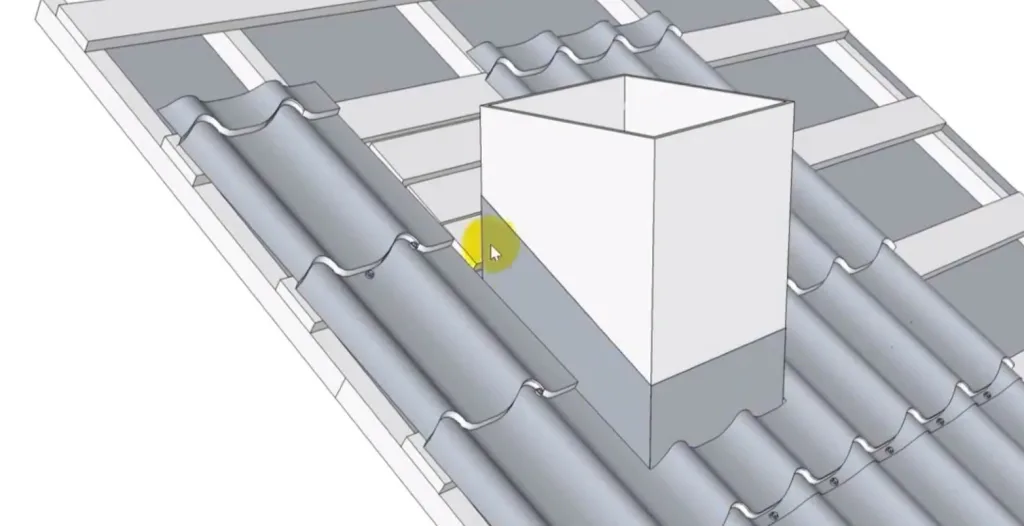

Шаг 3. Затем требуется измерить точные параметры трубы по периметру и подогнать укладываемые листы металлочерепицы под них. То есть обрезать так, чтобы они идеально подходили к размерам трубы. Производится и монтаж листов металлочерепицы в соответствии с правилами ее укладки. Лист не укладывается только непосредственно над трубой – там от него не будет толку. Там формируется черновой настил из досок.

Монтаж листов металлочерепицы
Монтаж листов металлочерепицы

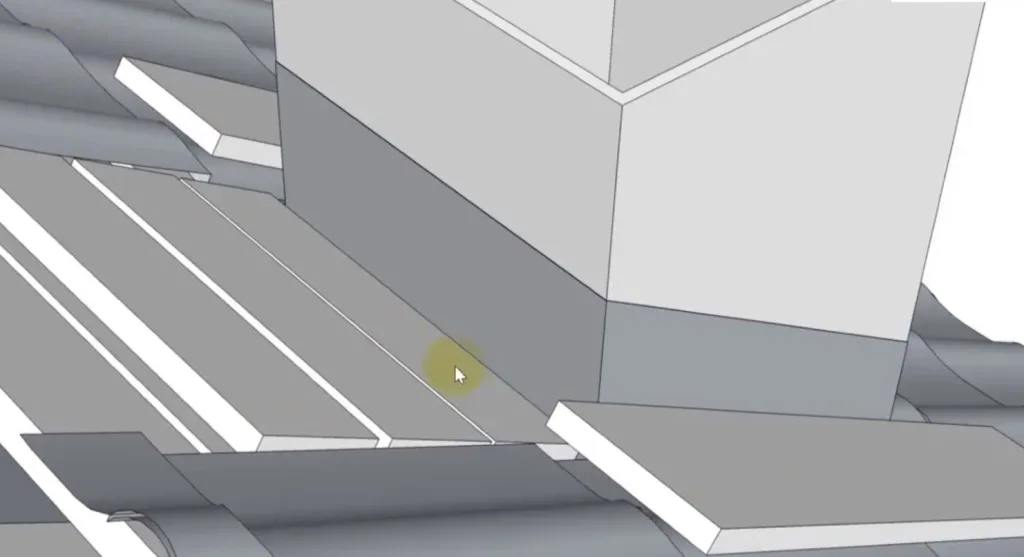

Шаг 4. По самым высоким точкам металлочерепицы по бокам трубы укладываются деревянные детали-основания под фартук.

Установка оснований под фартук
Установка оснований под фартук

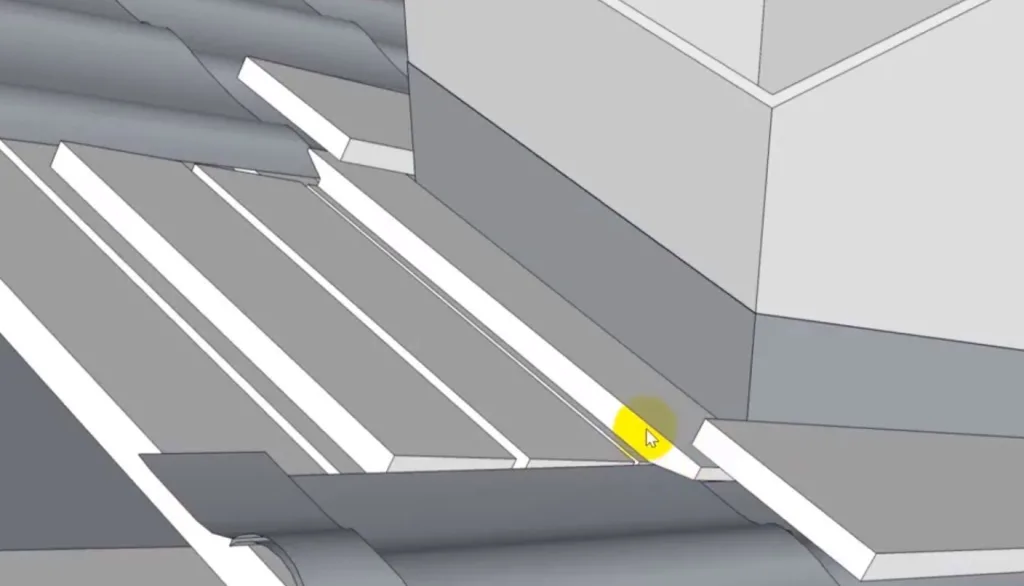

Шаг 5. Так как стык частей фартука не должен висеть в воздухе, необходимо над трубой уложить доску-опору, которая имеет такую длину, чтобы выходить немного за пределы трубы – достаточно 3-4 см. Ее края могут быть немного подрезаны наискось.

Края доски немного выходят за пределы трубы
Края доски немного выходят за пределы трубы

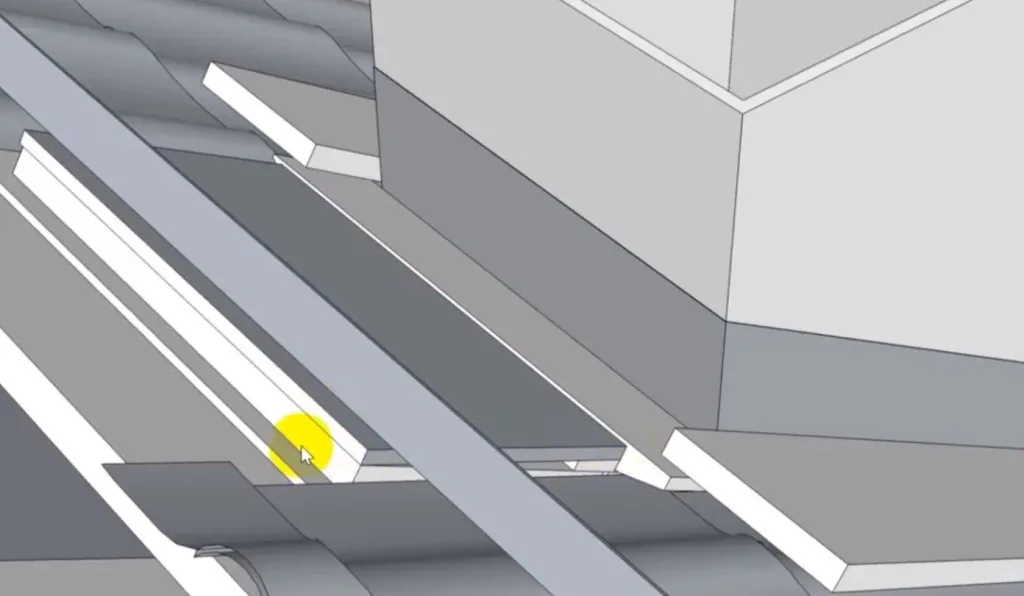

Шаг 6. Далее на ранее обустроенной площадке над трубой требуется сформировать опору, которая будет такой же высоты, как и предыдущая доска-опора. Тогда этот участок получится прочным и не продавится даже под весом человека в случае необходимости встать на него ногами.

На площадке формируется опора
На площадке формируется опора

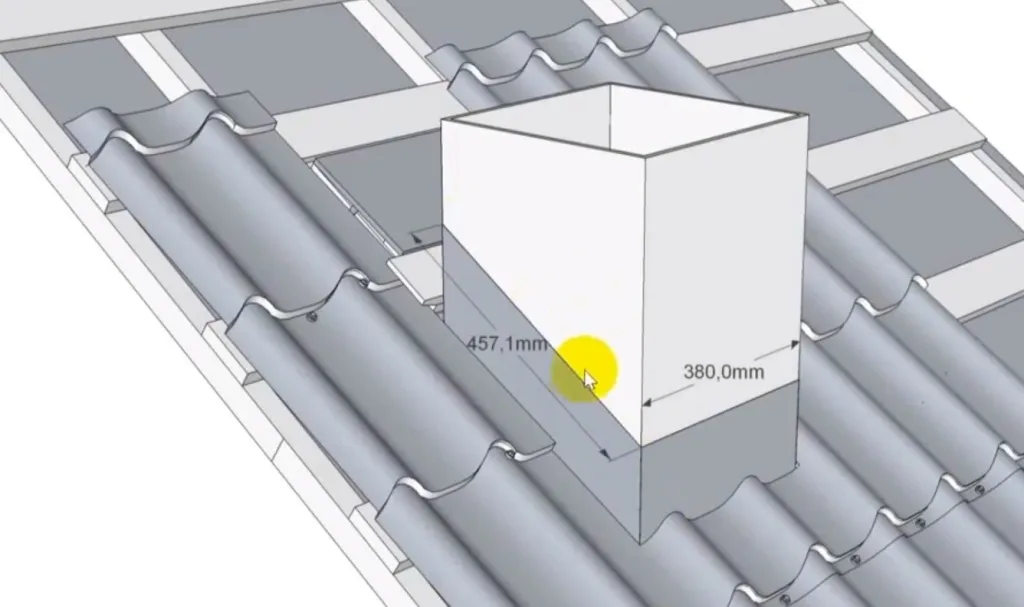

Шаг 7. Затем нужно определиться с шириной фартука. Для этого нужно измерить параметры трубы. Замеры производятся строго параллельно скату.

Замеряются параметры трубы
Замеряются параметры трубы

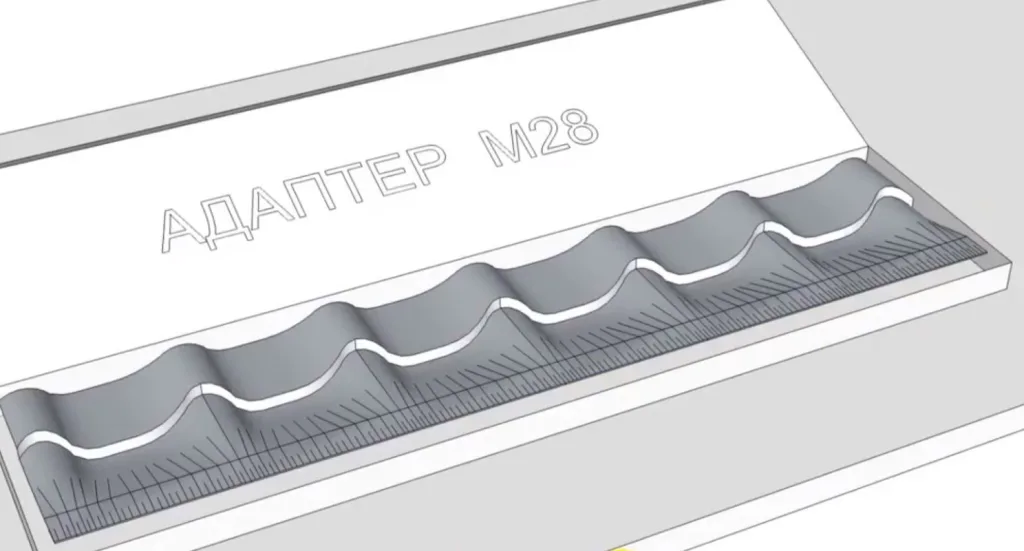

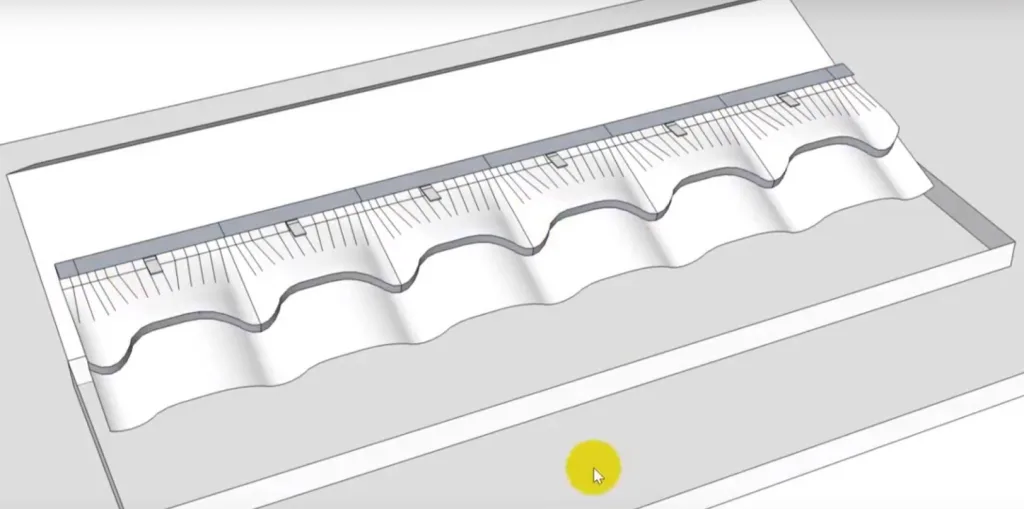

Шаг 8. Для встраивания фартука в скат требуется приобрести специальный адаптер, который производится специально в зависимости от определенных параметров используемой металлочерепицы. Его можно сделать на заказ или изготовить самостоятельно. Его длина будет такой же, как и ширина листа металлочерепицы.

Адаптер
Адаптер

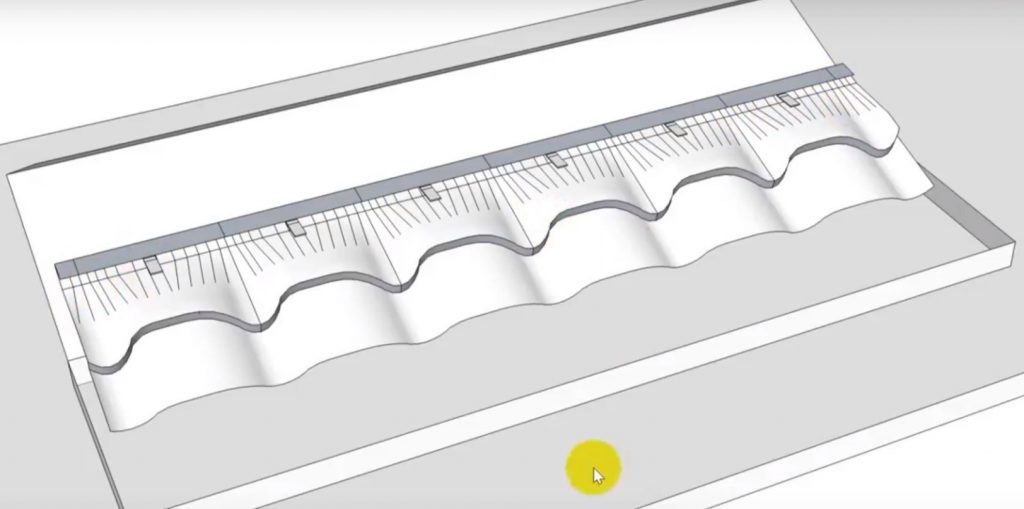

Адаптер можно сделать на заказ или изготовить самостоятельно
Адаптер можно сделать на заказ или изготовить самостоятельно

Шаг 9. Типовая ширина бокового фартука – 15 см. Параметры этой детали требуется подбирать так, чтобы она накрывала гребень покрытия. Поэтому размеры фартука могут варьироваться в большую сторону.

Ширина бокового фартука
Ширина бокового фартука

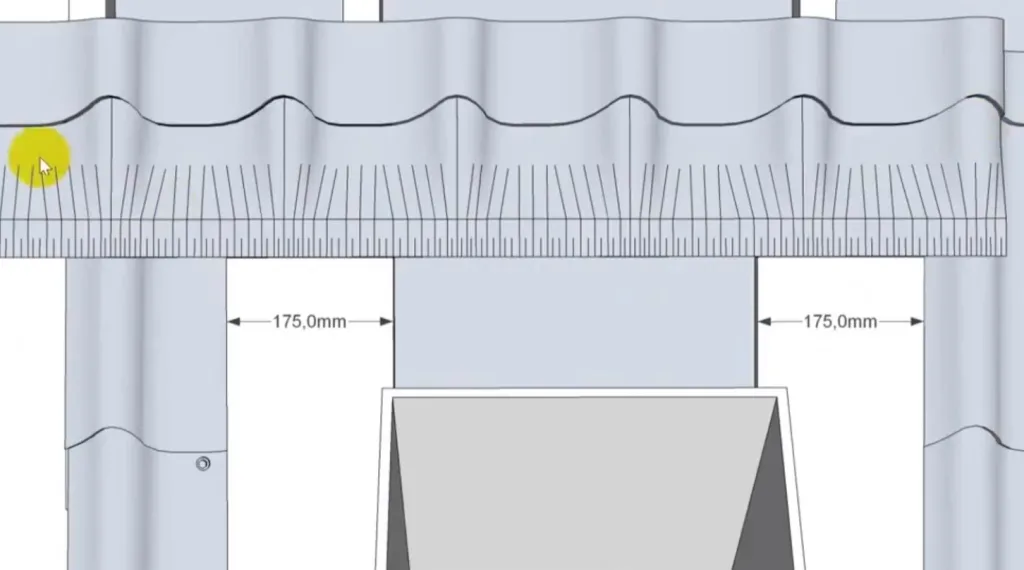

Шаг 10. Далее нужно подрезать адаптер по длине. При этом важно, чтобы в итоге он получился таким, чтобы быть шириной с трубу вместе с уложенными рядом боковыми планками фартука в сумме либо чуть шире этого параметра, но ни в коем случае не уже.

Далее нужно подрезать адаптер по длине
Далее нужно подрезать адаптер по длине

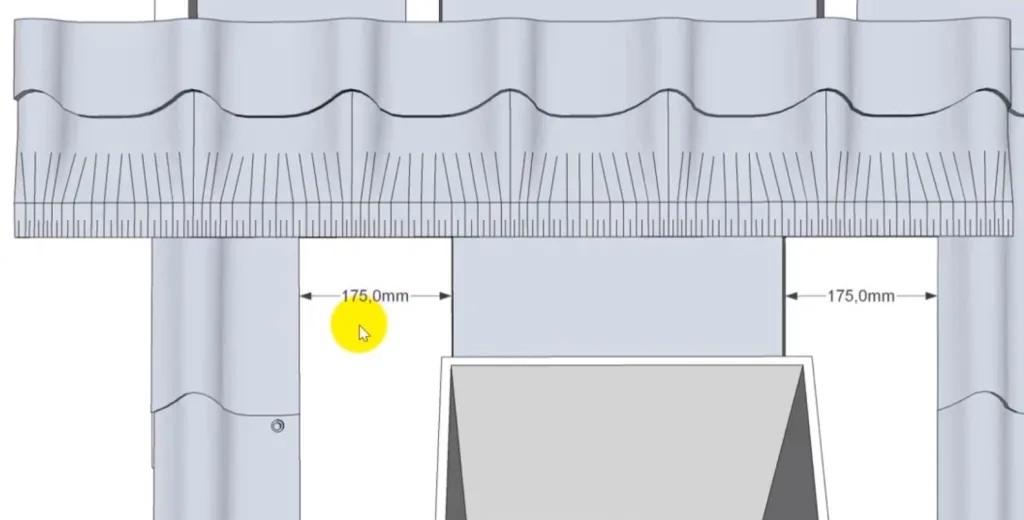

Шаг 11. После этого нужно вырезать отдельные элементы фартука. Вырезать их нужно из тонкого листа стали.

Вырезаются боковые элементы фартука
Вырезаются боковые элементы фартука

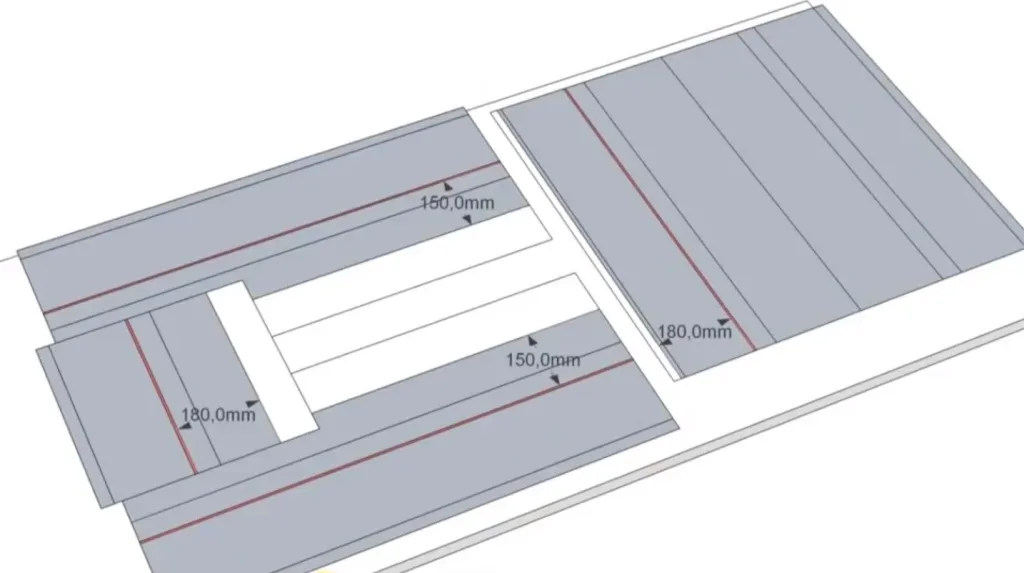

Шаг 12. После этого детали фартука нужно согнуть по размеченным ранее линиям так, чтобы их можно было завести непосредственно на саму трубу. Заводить фартук по бокам на трубу лучше не менее чем на 15 см. А сверху и снизу – чуть побольше. В этом случае достаточно 18 см.

Линии загиба деталей фартука
Линии загиба деталей фартука

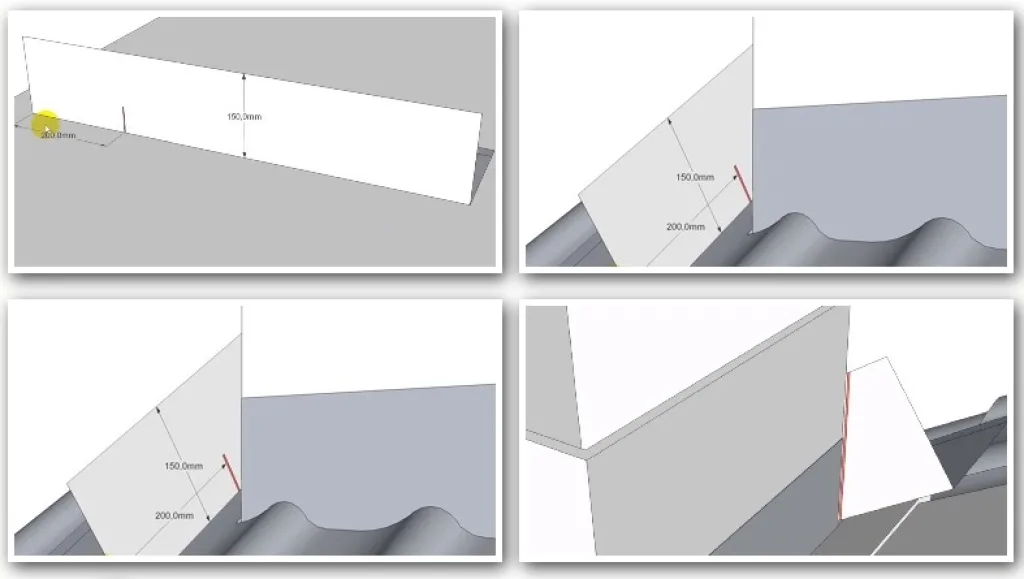

Шаг 13. Затем нужно нанести разметку будущих линий сгиба. Для начала боковые детали сгибаются по ранее нанесенной разметке под углом 90 градусов. После этого заготовка прикладывается к месту, где она будет устанавливаться, и на нее наносится другая разметка – линии по высоте трубы (на рисунке показано, где они должны располагаться).

Разметка будущих линий сгиба
Разметка будущих линий сгиба

Внимание! Так как трубы бывают не всегда ровные, целесообразно от второй линии отложить 10 мм, провести новую и ориентироваться далее по ней.

Шаг 14. Далее нужно создать разметку срезов, которые будут необходимы для соединения с другими деталями фартука. После этого заготовку нужно обрезать по ним – получаются боковые детали фартука.

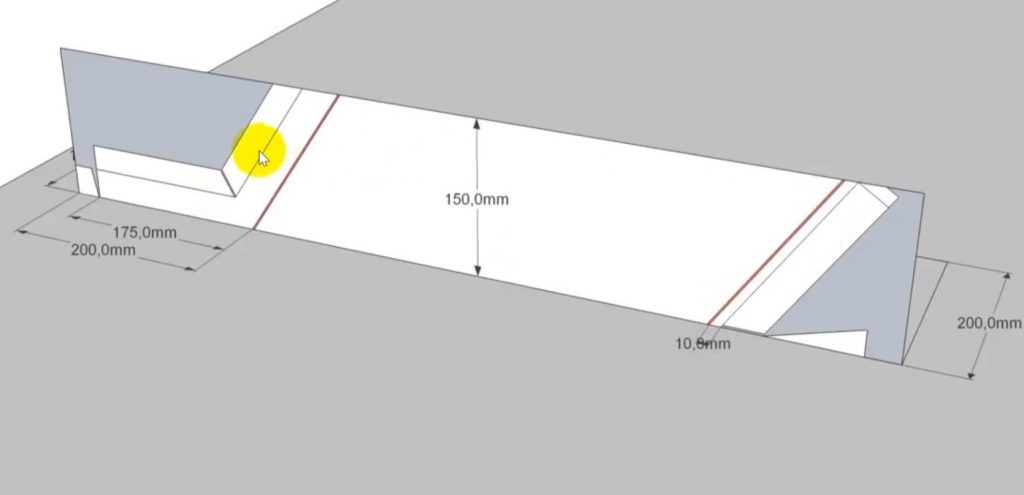

Размечаются срезы
Размечаются срезы
Еще одно фото процесса
Еще одно фото процесса
Готовая деталь
Готовая деталь

Шаг 15. Также нужно сделать заготовки для нижней части фартука.

Размеры заготовки для нижней части фартука
Размеры заготовки для нижней части фартука
Сама заготовка
Сама заготовка

Шаг 16. После этого требуется собрать заготовки фартука воедино. Он готов к установке.

Заготовки фартука
Заготовки фартука

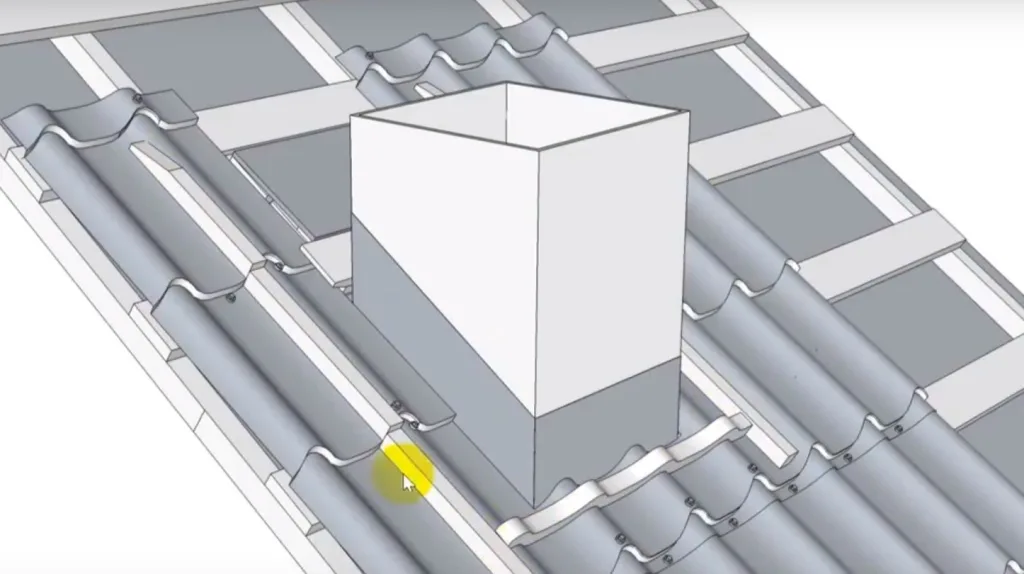

Шаг 17. Перед тем как установить фартук на место, необходимо по периметру его расположения приклеить на металлочерепицу уплотнитель.

По периметру приклеивается уплотнитель
По периметру приклеивается уплотнитель

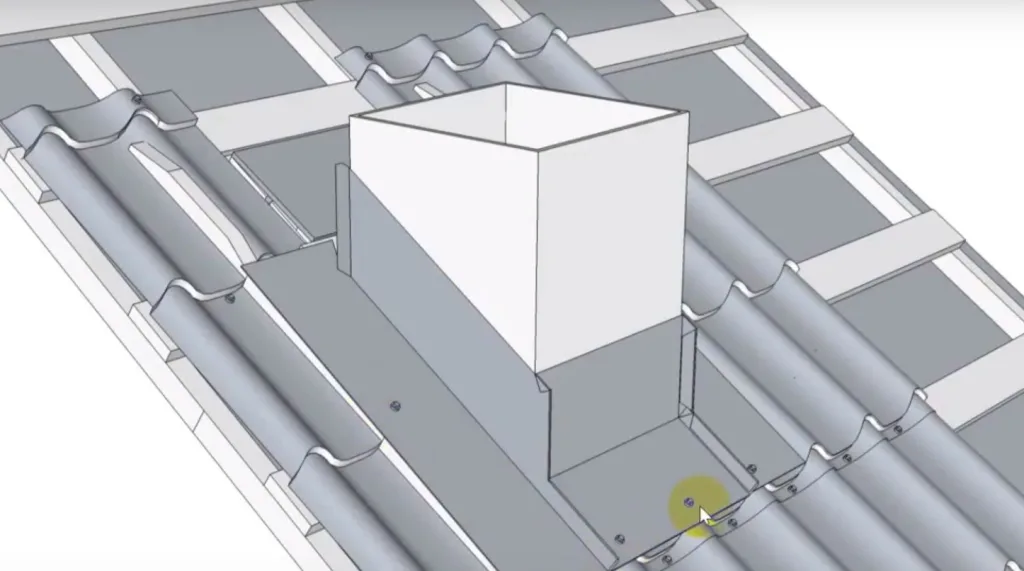

Шаг 18. Далее нужно установить фартук на место и закрепить его при помощи кровельных саморезов. Саморезы вкручиваются по верхним граням металлочерепицы, то есть в верхнюю часть гребня волны.

Установка фартука
Установка фартука

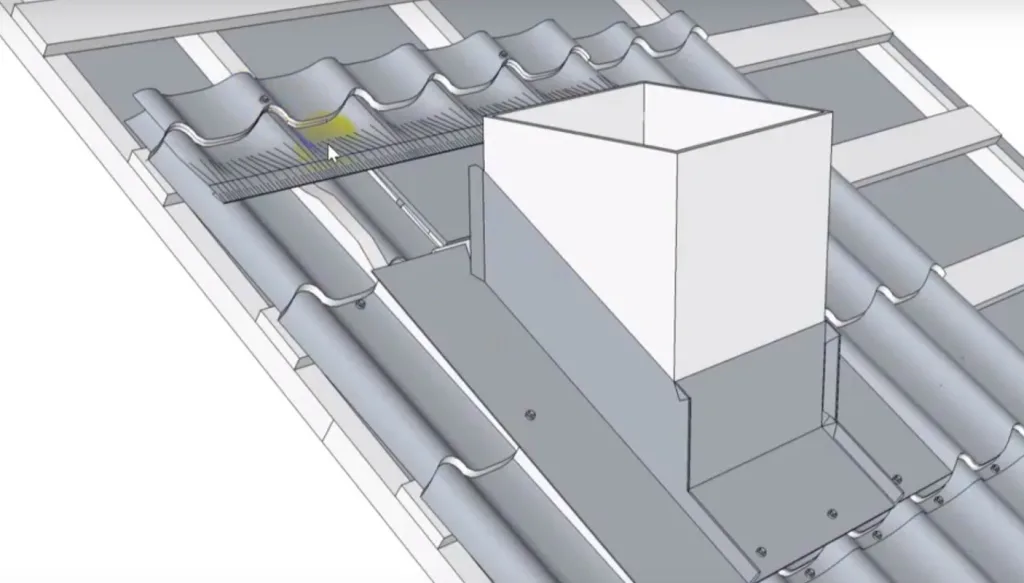

Шаг 19.  После этого нужно установить адаптер, который обеспечит переход между металлочерепицей и фартуком. Он также фиксируется саморезами по гребням волн.

Установка адаптера
Установка адаптера

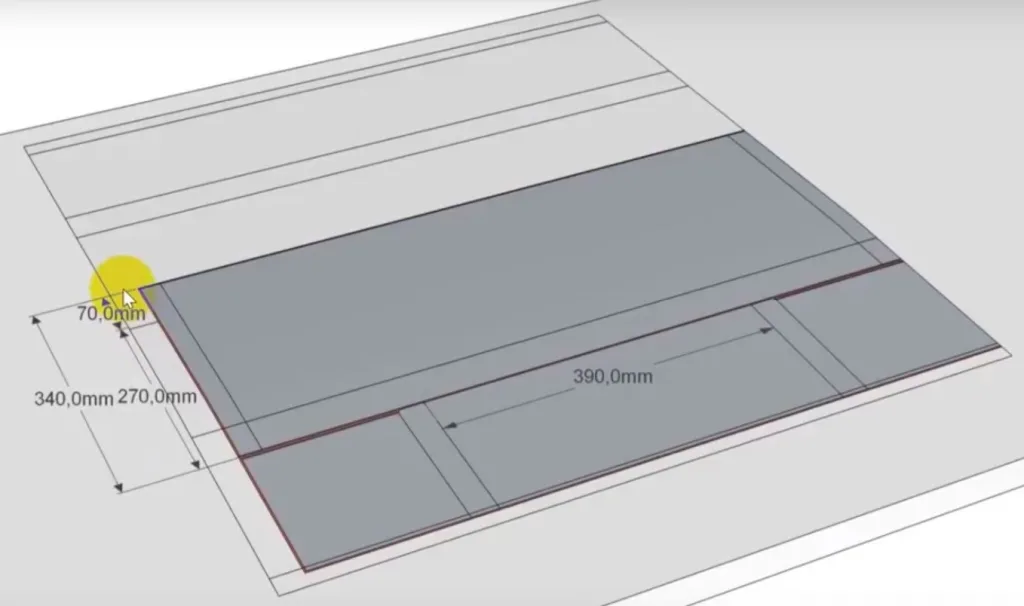

Шаг 20. Далее требуется изготовить верхнюю часть фартука из металлического листа в соответствии с нанесенной на него разметкой.

Изготовление верхней части фартука
Изготовление верхней части фартука

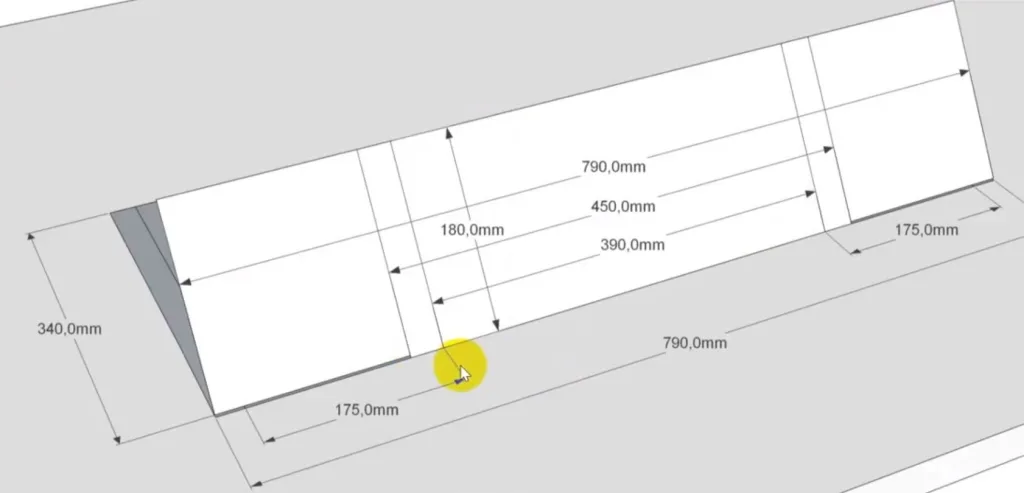

Размеры элемента
Размеры элемента

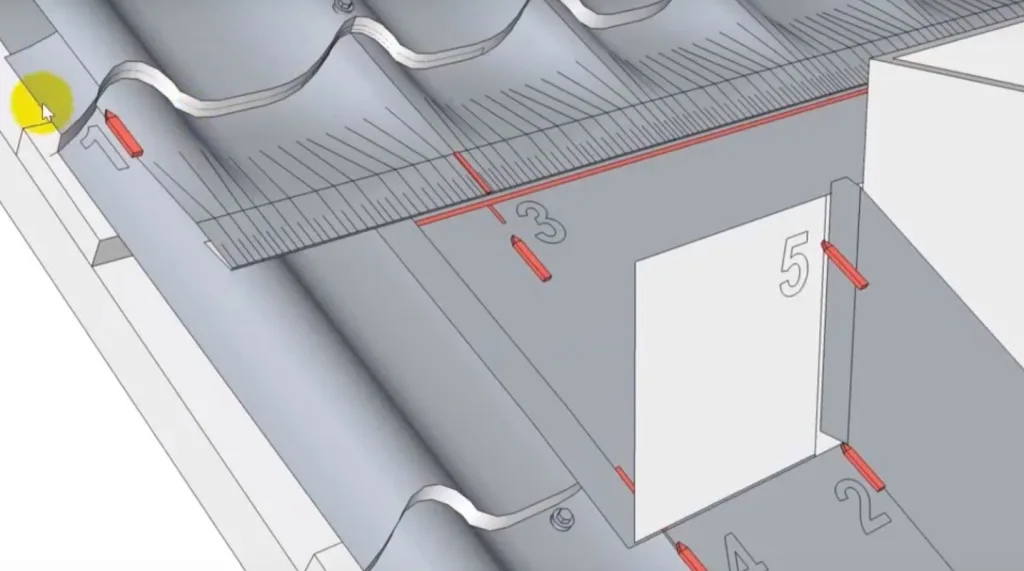

Еще одно фото процесса
Еще одно фото процесса

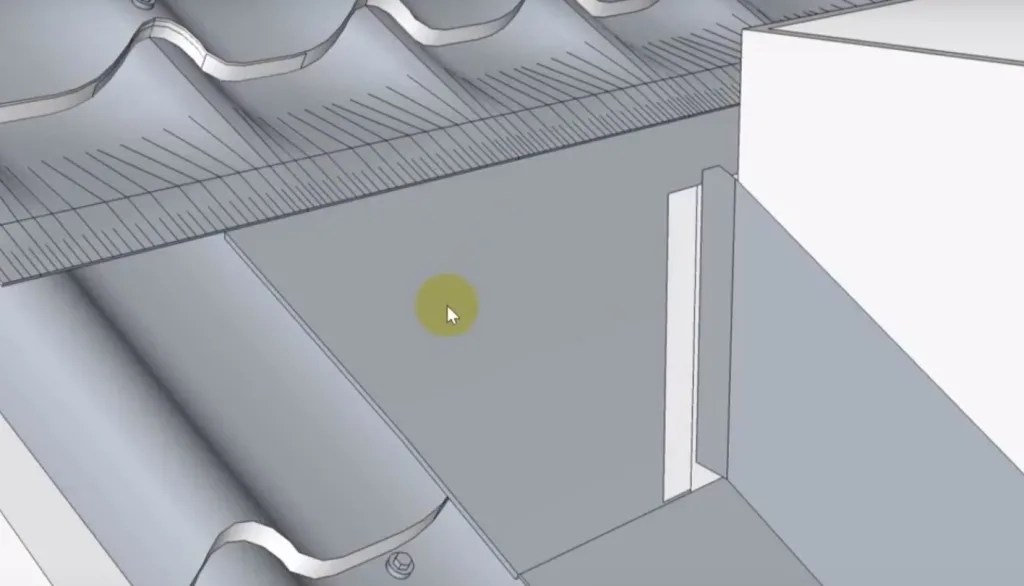

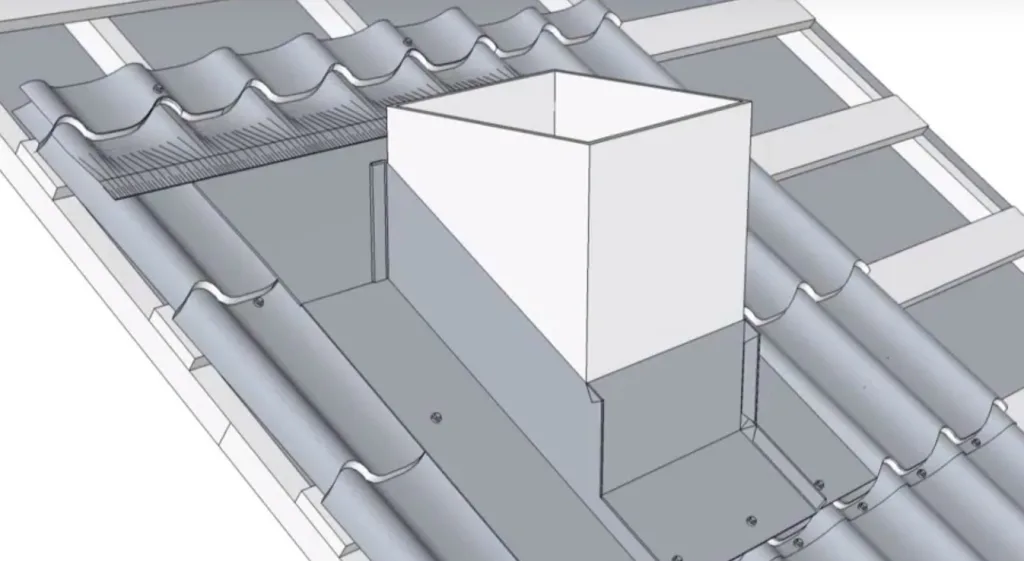

Шаг 21. Верхняя часть фартука должна быть установлена на место и зафиксирована саморезами.

Установка верхней части фартука
Установка верхней части фартука
Элемент фиксируется саморезами
Элемент фиксируется саморезами

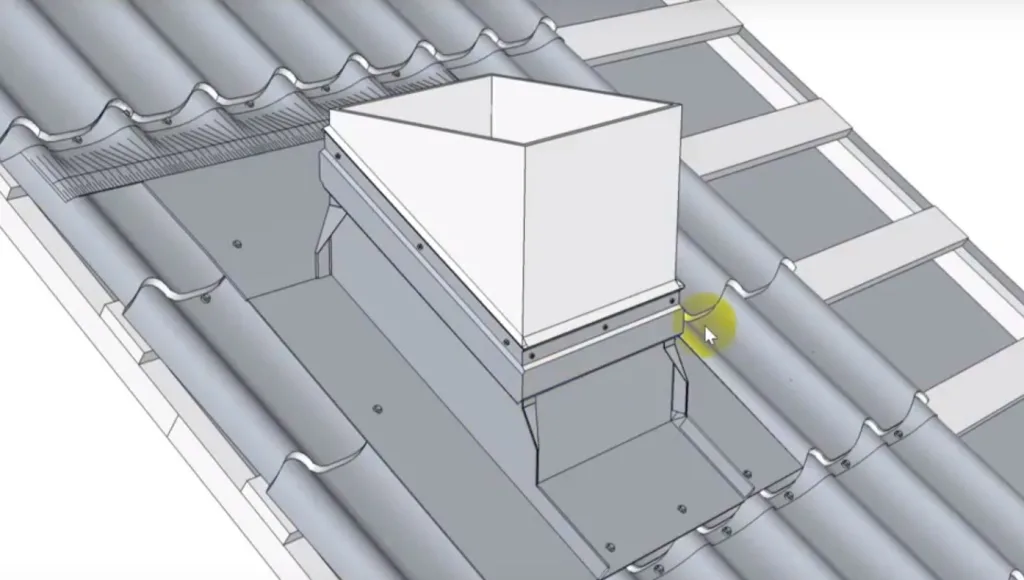

Шаг 22. Остается установить по верхним границам фартука защитные планки, воспользовавшись герметизирующим составом и кровельными саморезами.

В конце монтируются защитные планки
В конце монтируются защитные планки

Видео – Обход дымохода на металлочерепице
