Технология укладки мягкой кровли из битумной черепицы


Технология укладки мягкой кровли из битумной черепицы

Мягкая кровля – это давно знакомый для большинства людей тип покрытия. Еще не столь давно одним из наиболее широко применяемых материалов для покрытия крыш различных конструкций являлся обычный рубероид, который также относится к данной категории кровельных настилов. Справедливости ради стоит заметить, что старый рубероид не отличался особой прочностью и высокими эксплуатационными характеристиками, поэтому ему требовался периодический ремонт.

Технология укладки мягкой кровли из битумной черепицы

Технология укладки мягкой кровли из битумной черепицы

Сегодня, благодаря появившимся новым технологиям, мягкий кровельный материал претерпел значительные модернизации. Он производится в различных вариантах, в том числе и в виде битумной черепицы. Такие покрытия уже обладают длительными сроками эксплуатации, сочетают в себе высокое качество, отличные гидроизоляционные характеристики и очень элегантный внешний вид. Поэтому многие и не догадываются, что современная мягкая кровля — это все тот же рубероид, только производимый в усовершенствованных вариациях.

Технология укладки мягкой кровли из битумной черепицы — достаточно сложна, и требует большого количества различных материалов, так как конструкция такого покрытия состоит из нескольких слоев, поэтому и заслужила название «кровельного пирога». Поэтому, если принято решение произвести самостоятельный монтаж покрытия из этого материала, необходимо очень внимательно изучить все рекомендации, которых следует придерживаться при выполнении работ.

Отличительные черты мягких кровель

Прежде чем принимать решение о выборе именно мягкой кровли, необходимо иметь представление об этом материале, оценить его достоинства и недостатки.

Достоинства мягких кровель

Мягкие кровли обладают целым рядом уникальных качеств

Мягкие кровли обладают целым рядом уникальных качеств

Существуют различные типы мягких кровель, но все они обладают весьма высокими физико-техническими и эксплуатационными характеристиками:

  • Кровельный материал имеет многослойную структуру, которая способна обеспечить наивысшую степень гидроизоляции. Поэтому под такой материал необязательно дополнительно настилать гидроизолирующую мембрану.
  • В отличие от обычного старого рубероида, современные материалы мягкой кровли не плавятся от летней жары и не становятся хрупкими  в сильные зимние морозы. Не страшны им и резкие перепады температур – материал эластичный и самостоятельно компенсирует все линейные термические расширения.
  • Современная кровля на полимерно-битумной основе показывает отменную сопротивляемость механическим нагрузкам, благодаря своей эластичности и гибкости материала.
  • За счет многослойности структуры, мягкая кровля обладает отличным звукопоглощающим эффектом. Поэтому во время дождя или града в помещениях дома не будет слышно неприятного шума.
  • Материал обладает высочайшей стойкостью к развитию паразитирующих форм микрофлоры, не становится питательной средой для любых других форм жизни, совершенно не подвержен коррозии.
  • При соблюдении технологии монтажа такого покрытия, оно не потребует ремонта и не изменит своего первоначального декоративного вида, в том числе и оттенка, в течение многих лет и десятилетий.
  • Мягкая кровля обладает свойствами диэлектрика, то есть не притягивает электрические заряды, образующиеся в атмосфере во время грозы.

Недостатки мягких кровель

 Следует учитывать и некоторые негативные моменты, присущие мягким кровлям, в частности – довольно-таки сложный монтаж

Следует учитывать и некоторые негативные моменты, присущие мягким кровлям, в частности – довольно-таки сложный монтаж

Есть несколько моментов, которые можно назвать недостатками этого кровельного материала, но они, если честно, весьма условны. Так, к подобным «минусам» можно отнести:

  • Достаточно сложный монтаж «кровельного пирога», требующий точного соблюдения всех технологических рекомендаций.
  • Любая мягкая кровля укладывается только на сплошное твердое основание. А это, в свою очередь, повлечет дополнительные работы и, соответственно, расходы.

Однако, как можно увидеть, отрицательных сторон в обустройстве мягкой кровли – гораздо меньше, и поэтому все чаще хозяева особняков останавливают свой выбор именно на ней.

Различные типы мягких кровель

К мягким кровлям относят несколько разновидностей материалов, которые без труда можно найти на российском рынке – это гибкая битумная черепица, рулонная мягкая кровля различных типов, и еврошифер (ондулин).

Рулонная мягкая кровля

 Современная рулонная мягкая кровля разительно отличается от старого рубероида

Современная рулонная мягкая кровля разительно отличается от старого рубероида

Рулонные кровельные материалы подразделяются по нескольким критериям. Так, выпускаются следующие разновидности покрытий:

  • Безосновные и имеющие основу под покрытие.
  • Основой для кровельных рулонных материалов могут служить — стекловолокно, асбестовое волокно, картон, полимеры, или же для нее может использоваться несколько материалов в комплексе.
  • Кровельный материал может оснащаться различными защитными слоями – мелкофракционной или крупнозернистой минеральной крошкой, пылевидной или чешуйчатой присыпкой.

Кроме этого, рулонные покрытия могут разделяться по виду основания и способу монтажа:

  • Самоклеющиеся покрытия. Такой материал имеет слой клеящего состава, нанесенный на тыльную сторону полотна и защищенный специальной мембраной, которая снимается непосредственно перед монтажом покрытия.
Структура кровельного покрытия на самоклеящейся основе.

Структура кровельного покрытия на самоклеящейся основе.

  • Наклеиваемые полотна. Эти покрытия наклеиваются на мастику различными способами, которые называют горячим и холодным. Но в любом случае материал при монтаже разогревается до определенной температуры.
  • Наплавляемые покрытия. Этот тип покрытий закрепляется на поверхности крыши с использованием газовых горелок. Пламя горелки расплавляет состав, нанесенный на тыльную сторону материала мягкой кровли, после чего покрытие прикатывается. Такая разновидность покрытия, правильно уложенного на подготовленной поверхности крыши, делает ее практически герметичной и стойкой к протеканиям. Кроме этого, подобный тип материала считается самым долговечным изо всех рулонных вариантов.

 Мембранная рулонная кровля

К числу современных мягких кровель относятся мембранные покрытия

К числу современных мягких кровель относятся мембранные покрытия

Мембранное покрытие — это высокотехнологичный материал, который может быть изготовлен на различных основах: поливинилхлорид (ПВХ), синтетический каучук (ЭПДМ), термопластичный полиолефин (ТПО).

Различные типы кровельных мембран

Различные типы кровельных мембран

  • Мембрана ПВХ, армированная эфирным волокном и имеющая в своем составе пластификаторы, обладает высокой эластичностью и стойкостью к перепадам температур. Кроме этого, материал не выгорает на солнце, огнестоек, выпускается в ассортименте расцветок, а также легко и быстро монтируется на поверхность. Однако, у этого покрытия есть свои недостатки – оно не отличается стойкостью к органическим растворителям, к битуму и маслам. Кроме того, при нагревании ПВХ-покрытие способно выделять в воздух токсичные для человека вещества, так как не является экологически чистым.
  • Мембраны ЭПДМ, изготовленные на основе каучука и армированные полиэфирными сетками, имеют высокую эластичность и стойкость к различным растворителям.

Отрицательными качествами этого материала можно назвать то, что его монтаж производится с помощью клея, и стыки со временем, под воздействием внешних факторов, могут расходиться, стало быть крыша начнет протекать, так как покрытие потеряет свою герметичность.

  • Мембраны ТПО, произведенные на основе термопластического полиолефина, могут иметь армирование или выпускаться без него. Для армирования этого материала используется полиэстер или стекловолокно. Полотна материала свариваются между собой с помощью горячего воздуха, а на месте сварки образуется достаточно крепкий и надежный шов. Поэтому покрытие имеет длительный срок эксплуатации, высокую прочность и стойкость к отрицательным температурам, доходящим до — 60 градусов.

К недостаткам такого покрытия относят его низкую эластичность и достаточно высокую стоимость, по сравнению с другими мембранными материалами.

Вкратце – о принципах настила мембранного кровельного материала

Существует четыре основных способа монтажа мембранной кровли — это балластная фиксация, механическое крепление, наклеивание и сварка горячим воздухом.

  • Балластное закрепление используется в том случае, если крыша имеет небольшой уклон, не превышающий 15˚.

В этом случае полотно укладывается на бетонное основание плоской крыши или на слой уложенной термоизоляции. Затем материал растягивается, закрепляется по всему периметру, стыки листов соединяются с помощью сварки или специального клея.

Примерный принцип балластного крепления кровельного рулонного материала

Примерный принцип балластного крепления кровельного рулонного материала

Затем, сверху мембраны укладывается балласт из гальки, гравия или щебня.

  • Механическое закрепление производится в том случае, если несущая конструкция не рассчитана на вес балласта.
Мембрана настилается поверх многослойной термоизоляции плоской кровли

Мембрана настилается поверх многослойной термоизоляции плоской кровли

Основой для монтажа мембраны этим способом может служить древесина, бетон, профилированные листы, а также любой другой материал.

Схема утепления плоской кровли с последующим накрытием мембраной

Схема утепления плоской кровли с последующим накрытием мембраной

На основу укладывается и закрепляется слой утеплительного материала. Чаще всего для этого используется минеральная базальтовая вата высокой плотности, специально предназначенная для подобного применения, сверху которой расстилается и закрепляется мембрана. Для фиксации материалов к основе используются дисковые или телескопические крепления, которые устанавливаются на стыках листов, уложенных внахлест на 80÷100 мм.

  • Наклеивание мембраны производится на высококачественные клеевые смеси, отличающиеся хорошей прочностью. Материал приклеивается только по периметру полотна, на стыках и в проблемных местах, например, вокруг дымоходов, на ребрах, ендовах и т.д.
  • Сварка мембраны горячим воздухом — этот способ чаще всего применяется для скрепления листов мембран.
Сваривание двух соседних полотен кровельных мембран

Сваривание двух соседних полотен кровельных мембран

Работа производится с помощью специального аппарата, который сдавливает два полотна, уложенных внахлест, с помощью катка и горячего воздуха, температура которого доходит до 600 ˚С. Сварной стык может составлять от 20 до 100 мм шириной, чем обеспечивается надежность соединения и гарантированная его герметизация.

Еврошифер или Ондулин

Листы ондулина различной расцветки

Листы ондулина различной расцветки

Еще один вариант кровельного материала, который также можно отнести к категории мягкой кровли — это ондулин или еврошифер. Это легкий и надежный волнообразный материал, изготовленный из битумно-волоконной смеси с добавлением минеральных и полимерных добавок. Кровельные листы легко монтируются и обычно отличаются весьма длительным сроком эксплуатации. Материал производится в различных оттенках спокойных тонов, из которых всегда можно подобрать подходящий для конкретного оформления фасада.

Монтаж этого материала может производиться не только на сплошную основу, но и на обрешетку, сделанную из досок шириной в 150÷170 мм, закрепленных с шагом в 200÷250 мм.

Ондулин — единственный материал из категории мягкой кровли, который имеет достаточно жесткую рельефную структуру, поэтому и может быть закреплен на обрешетку.

Монтаж кровельного покрытия из ондулина может проводиться на разреженную обрешетку

Монтаж кровельного покрытия из ондулина может проводиться на разреженную обрешетку

Монтаж ондулина, как и любого волнообразного кровельного материала, осуществляется от карниза. Верхние ряды укладываются с нахлестом на нижние на 250 ÷ 300 мм, а расположенные в одном ряду соседние листы монтируются внахлест, на одну волну. Крепление ондулина производится специальными винтами с гидроизоляционными прокладками и специальными крышками. Они вкручиваются в каждый гребень волны по карнизу и коньку, а в средней части ската — с шагом через две ÷ три волны.

Гибкая битумная черепица

Самый, наверное, популярный тип мягкой кровли – битумная черепица

Самый, наверное, популярный тип мягкой кровли – битумная черепица

Битумную черепицу можно смело отнести к самым популярным видам мягкой кровли, так как она отличается эстетичным внешним видом, разнообразием оттенков и форм, прочностью и долговечностью.

Черепица производится на стекловолоконной основе, которая пропитывается высококачественным битумом, сверху которого наносится минеральная крошка различных расцветок. Верхнее минеральное напыление выполняет не только декоративную функцию, но и защитную, так как предотвращает механические повреждения более мягких нижних слоев. Черепица используется для покрытия домов со скатными крышами любых размеров и конфигураций любой степени сложности.

Так как самым востребованным материалом из категории мягкой кровли является битумная черепица, ее монтаж и будет рассмотрен более подробно.

Монтаж кровли с битумной черепицей

Для начала стоит разобраться в кровельном «пироге», который необходимо смонтировать под настил мягкой черепицы. Очень важно выполнить эту работу правильно, иначе крыша будет лишена надежности и не прослужит длительный срок, а в помещениях под ней невозможно будет поддерживать комфортный микроклимат.

Примерная последовательность выполнения работ

Чтобы была соблюдена последовательность монтажа всех элементов, лучше всего составить перечень всех работ по порядку:

Структурная схема «кровельного пирога» с покрытием из битумной мягкой черепицы

Структурная схема «кровельного пирога» с покрытием из битумной мягкой черепицы

  • Первым шагом идет монтаж стропильной системы.
  • Далее, со стороны чердака на стропила закрепляется пароизоляционная мембрана.
  • Поверх пароизоляции, также со стороны чердака, на стропила закрепляется обрешетка из бруса. Она нужна для последующего монтажа внутренней обшивки чердачного помещения, фиксации мембраны и создания жесткой основы под укладку утеплителя.
  • Далее, идет укладка между стропильных ног утеплительных матов. Обычно для этого используется минеральная базальтовая вата.
  • Утеплитель закрывается гидроизоляционной кровельной мембраной. Ее закрепляют на стропила.
  • Мембрана прижимается к стропильным ногам контбрусьями.
  • Далее, следует монтаж разреженной обрешетки – основы для настила сплошного основания.
  • На обрешетку фиксируются листы влагостойкой фанеры или ОСП.
  • Сплошная фанерная обрешетка застилается подкладочным ковром.

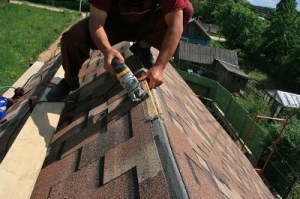

  • Далее, ведется укладка мягкой битумной черепицы.

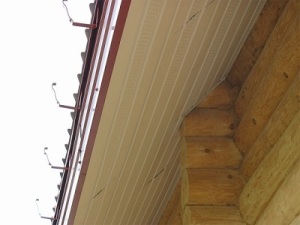

  • Закрепление водосточной системы, обшивка карнизного свеса антимоскитной сеткой, а затем вагонкой или софитами ПВХ могут осуществляться на различных этапах монтажных работ – как будет удобнее мастерам.

Расчеты системы обрешетки под мягкую кровлю

Теперь зная примерную последовательность монтажа «кровельного пирога», есть необходимость рассмотреть их более подробно, так как существуют нюансы, которые важно учесть, выполняя эти достаточно сложные технологические операции.

Первое, что нужно определить — это то, какие параметры должны иметь элементы стропильной системы и обрешетки, и с каким шагом они устанавливаются.

Начнем со стропил. Сечение бруса, из которого они изготавливаются, зависит от крутизны ската, возможных внешних нагрузок на кровлю и от шага установки стропильных ног. Зависимость выражается в следующем.

Внешние нагрузки включают вес самой конструкции, с утеплением, обрешеткой и кровельным материалом, массу возможных снеговых наносов в зимнее время и воздействие ветров. И снеговая, и ветровая нагрузки сильно зависят от крутизны ската, причём с увеличением угла наклона значимость снеговой постепенно снижается, но зато возрастает ветровая.

Суммарная нагрузка, выраженная в килограммах на квадратный метр, должна равномерно распределиться на стропильные ноги. А это уже, в свою очередь, зависит от шага их установки – чем чаще они расположены, тем меньшая нагрузка приходится на каждый погонный метр стропильного бруса, и тем меньше может быть его сечение. Если известно значение распределенной нагрузки, то по таблице несложно определиться с параметрами необходимого материала.

Существует достаточно сложный физико-математический алгоритм расчета распределенной нагрузки на стропильные ноги. Но не станем утомлять читателя изобилием формул и таблиц, а предложим воспользоваться удобным калькулятором. Исходными данными для расчета станут:

- Регион проведения строительства;

- Крутизна ската кровли, градусов;

- Материал кровельного покрытия;

- Особенности расположения дома на местности и его высота.

В последнем пункте калькулятора необходимо будет проставить предполагаемый шаг установки стропил. Меняя это значение в большую или меньшую сторону, можно определить оптимальное распределение нагрузки. А затем уже, по таблице, зная длину стропила, подобрать необходимое сечение бруса (бревна).

К калькулятору прилагаются две карты-схемы, дающие возможность определить зоны региона строительства по уровню снеговой и ветровой нагрузки.

Калькулятор расчета распределенной нагрузки на стропильные ноги

Итак, для начала по картам схемам определяем зоны:

Карта-схема распределения территории РФ на зоны по уровню снеговой нагрузки

Карта-схема распределения территории РФ на зоны по уровню снеговой нагрузки

Карта-схема распределения территории РФ на зоны по уровню ветровой нагрузки

Карта-схема распределения территории РФ на зоны по уровню ветровой нагрузки

Теперь подставляем известные значения в калькулятор – и получаем результат


Укажите запрашиваемые данные и нажмите кнопку "Рассчитать распределенную нагрузку на стропила"
Укажите угол ската кровли
Укажите выбранный тип кровельного покрытия
Определите по карте-схеме и укажите зону своего региона по уровню снеговой нагрузки
Определите по карте и укажите зону своего региона по уровню ветрового давления
Укажите зону расположения здания
Укажите высоту расположения кровли над землей

Ниже будет предложено ввести предполагаемый шаг установки стропил. Изменяя этот показатель, можно добиться оптимального значения распределенной нагрузки на стропильные ноги
Шаг установки стропил, метров

С полученным результатом можно заходить в таблицу:

Сечение стропилВеличина удельной нагрузки на 1 погонный метр стропил, кг
ИЗ БРЕВНАИЗ БРУСА (ДОСКИ)75100125150175
диаметр, ммтолщина бруса, мм
405060708090100
высота бруса, ммдопустимая длина свободного стропила между точками опоры, м
1201801701601501401301204.543.532.5
14020019018017016015014054.543.53
160-2102001901801701605.554.543.5
180--22021020019018065.554.54
200---2302202102006.565.554.5
220----240230220-6.565.55

Приведем пример.

Допустим, вычисления показали, что распределенная нагрузка при шаге стропил 600 мм (0,6 м) получается равной 90 кг/пог. м. Округляем в большую сторону до табличного значения – 100 кг/пог. м. Длина стропила от мауэрлата до конька – 5,5 м. таблица показывает, что нас утроят значения сечений, расположенные слева в четвертой сверху строке: кругляк диаметром 160 мм или брус размером: 60×220; 70×210; 80×200; 90×190 или 100×180.

Теперь нужно определиться с толщиной фанеры, которая станет сплошной обрешеткой для настила битумной черепицы. Эта толщина зависит от шага установки стропил (если листы будут крепиться непосредственно к ним) или дополнительной разреженной обрешетки, монтируемой перпендикулярно стропилам.

Расстояние между стропилами или брусьями дополнительной обрешетки, ммТолщина фанеры или ОСП-3, ммТолщина доски, мм
3009-
6001220
9001823
12002130
15002737

В третьем столбце таблицы приведена толщина доски, так как сплошную обрешетку под мягкую кровлю вполне можно сделать и из досок, прибивая их вплотную, без просвета.

Кстати, обратите внимание еще на один нюанс. Есть возможность заранее продумать конструкцию своей стропильной системы и дополнительной обрешетки. Возможно, в каких-то случаях (например, шаг между стропилами составляет 600 мм) будет намного рациональнее увеличить толщину фанеры буквально на 3 мм (с 9 до 12 мм), но при этом обойтись вообще без монтажа дополнительной обрешетки, ограничившись только набивкой на стропильные ноги контрбруса для создания вентиляционного зазора. Одним словом, следует заранее просчитать возможные выгоды тех или иных вариантов.

Инструкция по монтажу кровли с мягкой битумной черепицей

Подробная инструкция по монтажу мягкой битумной черепицы на скатную крышу представлена в виде иллюстрированной таблицы:

ИллюстрацияКраткое описание выполняемой операции

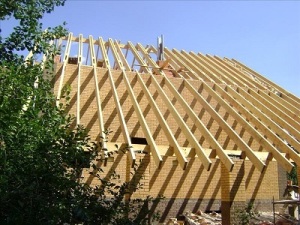

мч1Итак, первым шагом идет закрепление стропил. Они устанавливаются с рассчитанным шагом друг от друга – смотри таблицу и проведение вычислений выше.
Перед монтажом деревянных элементов системы рекомендовано обработать их специальными составами для придания антисептических и противопожарных качеств.
Обработанным пропитками деревянным деталям необходимо дать время для высыхания.

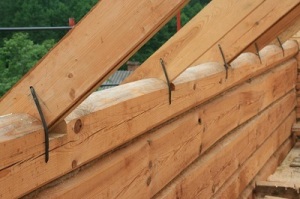

мч2Стропила врубаются в проходящий по верхнему краю стены мауэрлат, закрепляются к нему с помощью металлических уголков или кованых скоб.

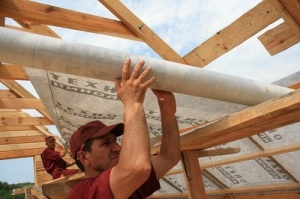

мч3Следующим шагом по всей внутренней, со стороны чердака, поверхности скатов растягивается и закрепляется к стропилам пароизоляционная пленка.
Если она одностороннего действия, то надписи должны быть обращены в сторону чердачного помещения.

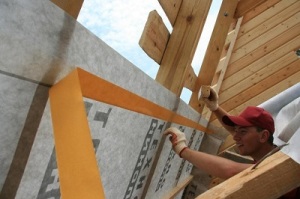

мч4Так как монтаж пленки происходит со стороны чердака, ее закрепление начинается от конька и производится с нахлестом горизонтально растянутых полотен на 150÷200 мм.
Между полотнами не должно оставаться зазоров, каналов для прохода пара, поэтому местах их нахлестов герметично проклеиваются специальным водостойким скотчем.

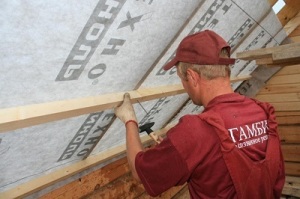

мч5Далее, пароизоляционная мембрана дополнительно прижимается к стропилам с помощью бруса сечением 50×40 мм, который крепится с шагом в 600÷650 мм.
Для создания вентиляционного зазора часто к горизонтальной обрешетке дополнительно закрепляются вертикальные бруски – вентрейки. Их монтируют с шагом в 500÷600 мм. Они необходимы в том случае, если чердак изнутри будет обшиваться вагонкой или гипсокартоном.
Закрепление деталей внутренней обрешетки производится с помощью саморезов.

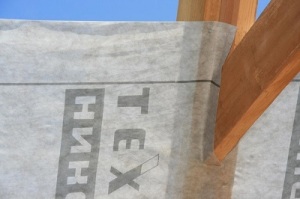

мч6Если в стропильной системе предусмотрены стойки и откосы, то в местах закрепления их к стропилам пароизоляционная пленка аккуратно вырезается, загибается и фиксируется с помощью скоб на стропильных ногах.
Места ее примыкания также желательно поверху проклеить водостойким скотчем.

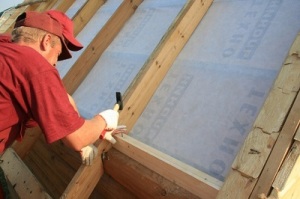

мч7Далее, если не планируется сразу проводить обшивку стен чердака (мансарды), работы будут проводиться с наружной стороны конструкции.
В первую очередь между стропильных ног в месте их пересечения с мауэрлатом прибивается деревянный брус сечением 40×60 мм.
Он необходим для удержания от сползания утеплительных матов.

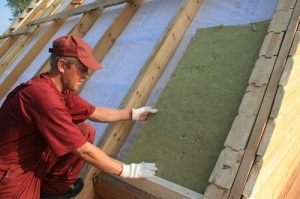

мч8Следующим шагом производится утепление кровли.
Утеплитель должен иметь толщину на 3÷4 мм меньше, чем высота стропил, между которыми он будет укладываться.

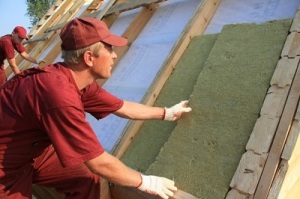

мч9Если утеплитель будет укладываться в два слоя, то его следует укладывать в разбежку, то есть середина цельного мата должна перекрывать стык между двумя нижними.

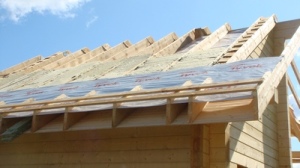

мч10Сверху утеплителя растягивается ветрозащитная гидроизоляционная мембрана.
Так как она монтируется с внешней стороны конструкции, работа начинается от карнизного свеса.
Горизонтальные полотна укладываются внахлест на 150÷200 мм. Места нахлестов так же, как и полотна пароизоляции, проклеиваются водостойким скотчем.
Некоторые мембраны имеют специальный клеевой слой, закрытый бумажной подложкой – так работать еще проще.
мч11Далее, сверху ветрозащитная пленка прижимается к стропилам с помощью реек контробрешетки.

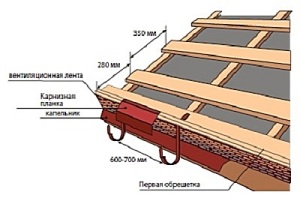

Следующим шагом желательно сразу провести монтаж капельника, вентиляционной ленты и держателей для сточного желоба.

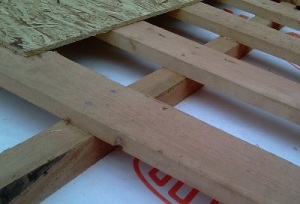

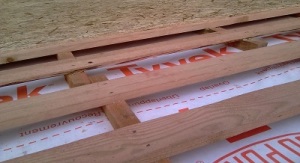

мч12После этого на контррейках фиксируются доски обрешетки с шагом в 350 мм между центрами.
Это расстояние соблюдается на всей поверхности ската крыши, кроме первой к карнизу, а также к коньку доски обрешетки. Между ними и серединой следующей доски расстояние должно быть уменьшено – до 280÷300 мм.
После завершения монтажа досок обрешетки, по карнизу прибивается или прикручивается карнизная планка, которая защитит нижний край кровли от влаги.
Нужно отметить, что карнизная планка может быть закреплена и сверху слоя фанеры. Как это происходит, будет рассмотрено далее.

2016-05-06_130132Как правильно утеплить скатную кровлю?

Вопрос утепления скатов кровли в таблице-инструкции упомянут лишь вскользь. На самом деле создание утепленного кровельного пирога – достаточно серьезная и сложная задача, требующая определенных расчетов и учета множества нюансов. Как правильно утеплить скатную крышу своими руками – читайте в отдельной публикации нашего портала.

Продолжение таблицы-инструкции:

 Краткое описание выполняемой операции
мч13Далее, на доски обрешетки настилаются листы фанеры или плиты ОСП.
Их монтаж осуществляется в разбежку, при этом, необходимо оставлять между ними температурный зазор в 3÷4 мм.
Так как шаг обрешетки а в нашем случае выбран 350 мм, будет достаточно фанеры или ОСП толщиной 9 ÷ 10 мм.

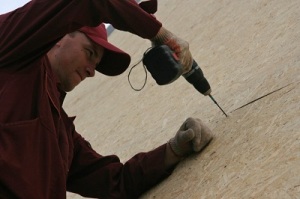

мч14Сплошной фанерный настил закрепляется к обрешетке с помощью саморезов, шляпки которых необходимо обязательно утопить в фанеру заподлицо.

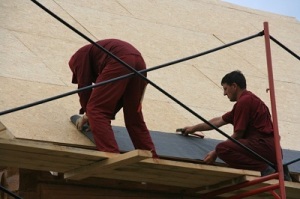

мч15После закрепления сплошного слоя из фанеры, его нужно закрыть подкладочным ковром.
Здесь нужно уточнить, что этот слой может быть настелен на всю поверхность, а может только по периметру скатов крыши, и это зависит это от придаваемого уклона.

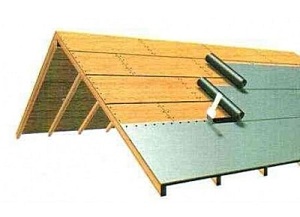

мч16Так, скаты пологой крыши, угол которой к горизонту составляет не более 20 градусов, необходимо покрывать сплошным слоем подкладочного ковра, так как он выполняет дополнительную гидроизоляционную функцию.
Полотна этого материала монтируются на фанерную поверхность, начиная от карниза, листы укладываются внахлест на 100÷120 мм.
Верхний и боковые края каждого полотна фиксируются на фанерной поверхности специальными ершеными или спиральными гвоздями со шляпкой диаметром не менее 8 мм.
Шаг между гвоздями не должен превышать 200 мм.

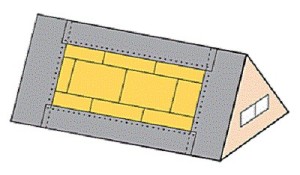

мч17Если кровля имеет уклон больше 20 градусов, то застилать скаты подкладочным ковром полностью становится необязательно - достаточно укрыть им полосы по периметру.
Тем не менее, многие мастера все же рекомендуют сплошной настил подкладочного слоя.

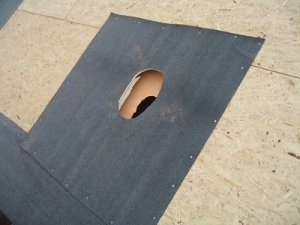

мч18Кроме того, в случае не сплошного настила, подкладочный гидроизоляционный материал должен быть уложен вокруг вентиляционный и дымоотводных труб, мансардных окон, на стыке крыши со стеной, если, например, обустраивается односкатная кровля.
Фиксируется изоляционный материал специальными ершеными или спиральными гвоздями из нержавеющего материала, имеющими широкую плоскую шляпку.

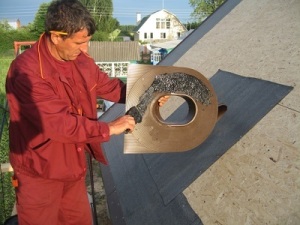

мч19Проходной элемент, через который будет выведена труба вентиляции, перед его установкой промазывается битумной мастикой.

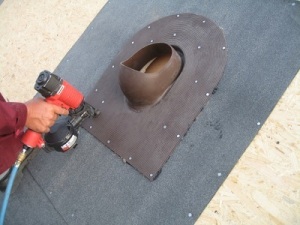

мч20Затем проходной элемент устанавливается на место, хорошо прижимается и фиксируется саморезами или упомянутыми выше гвоздями, с шагом 8÷10 мм.

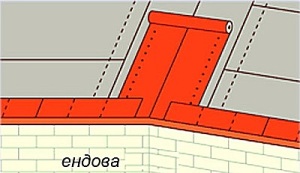

мч21Если крыша имеет сложную конструкцию, в которой скаты по фронтальной стороне соединяются между собой под определенным углом, то стык между ними необходимо хорошо гидроизолировать.
Этот стык называется ендовой, и на нее обязательно настилается полотно подкладочного ковра с нахлестом на скаты примерно в 200 мм, где материал прибивается к фанерному слою гвоздями с шагом в 100÷120 мм.

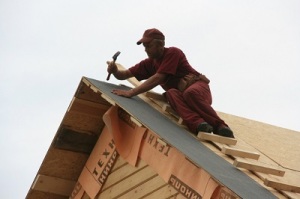

мч22На представленной иллюстрации показан монтаж подкладочного ковра на фронтальный свес крыши.
Для удобства выполнения работ необходимо изготовить специальную лестницу. Без нее не обойтись, особенно в тех случаях, когда монтаж кровли осуществляется на стропильной конструкции с крутыми скатами крыши.

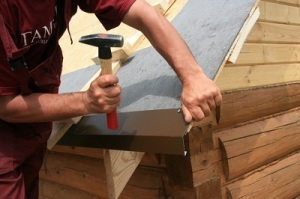

мч23После завершения работ по настилу подкладочного ковра, можно переходить к закреплению карнизной планки на выступающий свес крыши.
Монтаж начинается с угла карнизной части крыши и закрепление происходит специальными нержавеющими гвоздями, имеющими широкую плоскую шляпку, или же планка прикручивается саморезами.

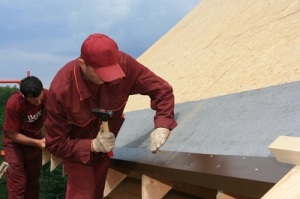

мч24Крепежные элементы (гвозди или саморезы) должны фиксировать планку в два ряда, в шахматном порядке, с шагом в 100÷150 мм.
Если соединяются несколько частей планки, то их укладывают внахлест на 50÷70 мм.

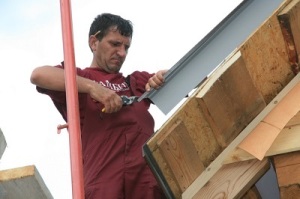

мч25После закрепления карнизной планки, подготавливают фронтальную.
Ее нужно подогнать так, чтобы она идеально совместилась с карнизом. Для этого ее подрезают ножницами по металлу.

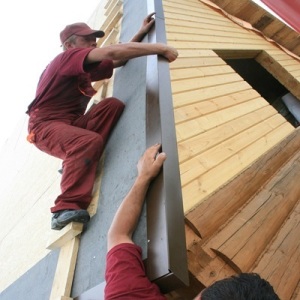

мч26После подгонки этого элемента, его закрепляют к кровле также гвоздями или саморезами.
Монтаж фронтальной планки всегда производится от карниза. Если для оформления используется несколько отрезков планки, то верхняя накладывается на нижнюю внахлест на 50÷70 мм.

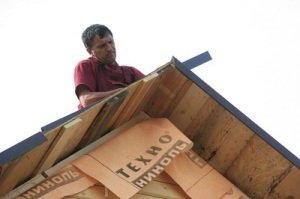

мч27На коньке планка также срезается под углом для стыковки ее с планкой другой стороны фронтона.

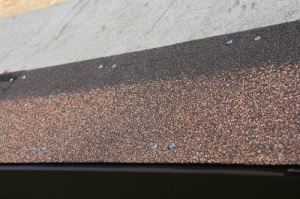

мч28После завершения монтажа карнизных и фронтальных планок, на край свеса монтируется коньково-карнизная черепица, изготовленная в виде полосы.
Этот элемент закрепляется на основу с отступом от нижнего края на 10÷15 мм.
Фиксация производится гвоздями, по нижнему и верхнему краю полосы. Они забиваются в шахматном порядке, как показано на иллюстрации.
При монтаже следующего ряда, шляпки гвоздей должны быть скрыты под элементами черепицы.
Если водосточная система не была смонтирована ранее, то после закрепления коньково-карнизной полосы можно заняться установкой ее элементов.

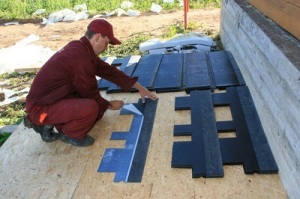

мч29Отдельные элементы черепицы можно назвать фигурными листами, и перед их монтажом необходимо провести одну процедуру, которая позволит равномерно распределить цветовые оттенки материала по поверхности ската крыши.
Для этого вскрывается 6÷8 упаковок гибкой черепицы, и листы из них перемешиваются. Только таким образом можно будет добиться идеальной цветовой гармонии кровли.
Перед монтажом с гонтов отклеивается защитная пленка.
На всех листах и на коньково-карнизной черепице в верхней их части цветом выделена линия, на которую можно ориентироваться, производя монтаж материала на подготовленный скат.

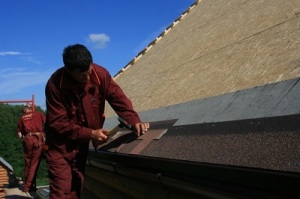

мч30Первый ряд черепицы укладывается от середины ската к фронтонным планкам.
Ряд должен располагаться идеально параллельно коньково-карнизной полосе, и находить на нее своими лепестками, закрывая шляпки крепежных элементов.
Соседние в ряду листы черепицы укладываются друг к другу встык и прибиваются к основанию гвоздями с шагом в 150÷200 мм.

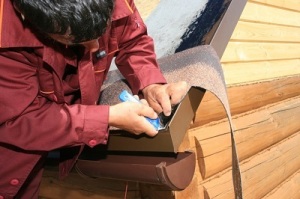

мч31Крайний лист вымеряется по месту и отрезается с помощью строительного ножа.

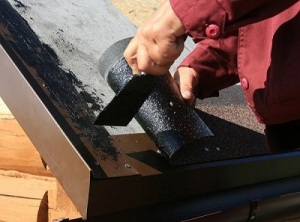

мч32Дойдя до фронтальной планки, ее металлическую часть, находящуюся на скате крыши, промазывают мастикой, на которой фиксируется крайний элемент черепицы.
Причем, во всех последующих рядах производится тот же процесс закрепления.

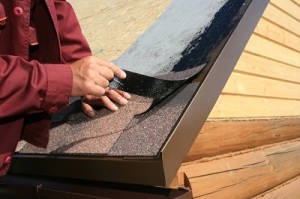

мч33На этой иллюстрации хорошо показано, как укладывается крайний лист черепицы на нанесенную битумную мастику.

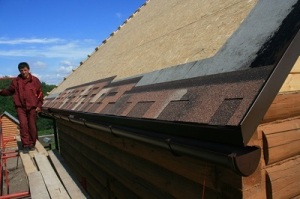

мч34Второй ряд также монтируется от середины ската, причем листы черепицы смещаются в сторону на половину лепестка.
Данная модель черепицы закрепляется таким образом, чтобы нижний край лепестков располагался на уровне верхнего края вырезов в нижнем ряду.

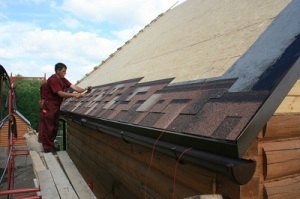

мч35Для того чтобы последующие ряды не ушли от горизонтали, и лепестки располагались вертикально, на скате крыше вывешивается причалка из шнура и по ней мелом чертятся разметочные вертикальные линии.

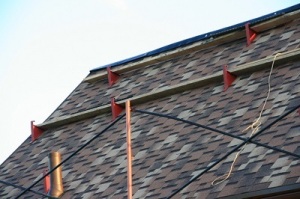

мч36Для удобства выполнения работ на высоте, на скате закрепляются подмости.
Чтобы не повредить черепицу, их закрепляют под лепестки.
После завершения работ, подмости демонтируются, а поднятые лепестки приклеиваются на битумную мастику.

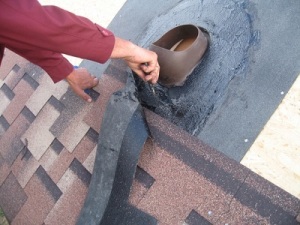

мч37Элементы гибкой черепицы подрезаются по месту расположения прохода для вентиляционной трубы и наклеиваются на нанесенную вокруг него битумную мастику.
Очень важно сделать в листах черепицы идеально ровный вырез, иначе обрамление трубы будет выглядеть неаккуратно.

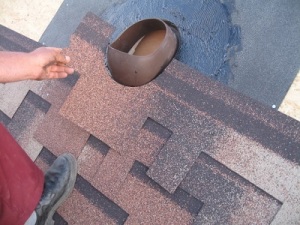

мч38На данном иллюстрации хорошо показано, как должен быть уложен материал с нижней стороны прохода.

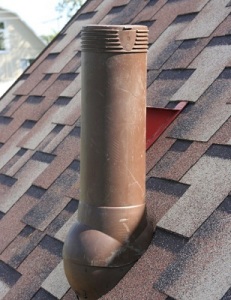

мч39А на этом рисунке представлена законченная работа по монтажу мягкой черепицы вокруг проходящих через скат труб вентиляции.

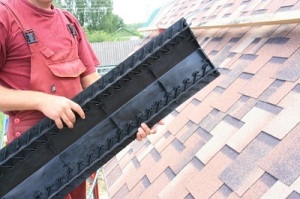

мч40После того как весь материал будет закреплен на скатах крыши, остается только правильно оформить конек.
Для этого рекомендовано использовать специальный цельный аэратор, например такой, какой предлагает компания «Технониколь».

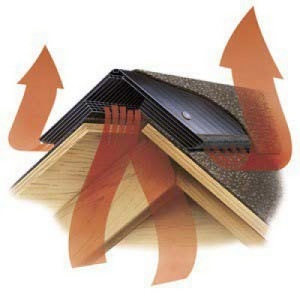

мч41Кровельный аэратор необходим для обеспечения вентиляции подкровельного и чердачного пространства строения.
Благодаря хорошей циркуляции воздушных масс, в чердачном помещении, на деревянных деталях стропильной системы и в толще утеплителя не будет скапливаться влага, а значит, можно исключить риск появления плесени.

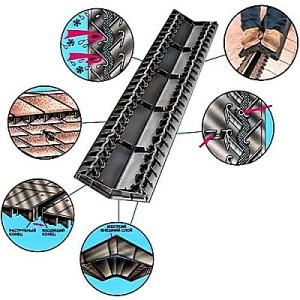

мч42Несмотря на то, что будет обеспечена хорошая циркуляция воздуха, аэратор станет еще и надежной защитой для вентиляционного зазора в коньке от проникновения различных насекомых и от попадания атмосферных осадков и мусора, так как его продуманная конструкция создаст надежный барьер.
мч43Для того чтобы дать возможность воздушным массам свободно циркулировать, в коньковой части крыши с помощью лобзика вырезается просвет, шириной не менее 20 мм.
мч44Если установку аэратора предусмотреть заранее, то вентиляционный просвет вполне можно обустроить еще при монтаже стропильной системы, при установке коньковых прогонов.

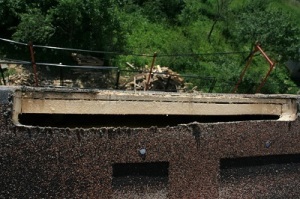

мч45Вентиляционный просвет может быть вырезан по всей длине конька или же в его центральной части и составлять в длину всего 500 ÷ 1000 мм.
В зависимости от того, какой длины планируется вентиляционный выход, приобретается необходимая модель аэратора.

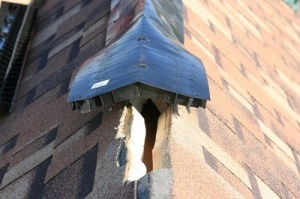

мч46Аэратор прибивается по краям к кровельным скатам гвоздями или крепится саморезами.

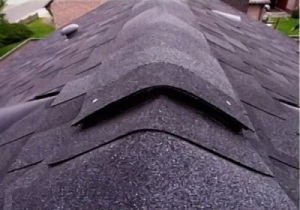

мч47Поверхность аэратора может быть задекорирована черепицей, которая закрепляется сверху него на битумную мастику с дополнительной фиксацией крепежными элементами – гвоздями или саморезами.

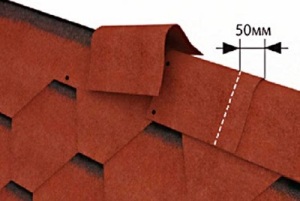

мч48Если аэратор установлен не на всю длину конька, то остальная его часть закрывается коньковой черепицей, укладываемой внахлест на 50 мм, и закрепляемой также с помощью гвоздей с широкими шляпками.
мч49Если в стропильной системе предусмотрены большие карнизные свесы, рекомендуется сразу провести их подшивку. Это делают двумя способами.
Вагонку можно закрепить к стропилам по их нижней грани, так, как показано на иллюстрации.

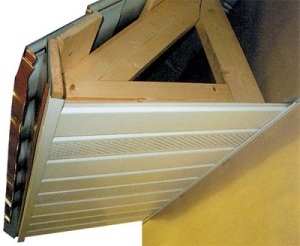

мч50Второй вариант – подшивка располагается под прямым углом по отношению к стене дома. Если выбирается именно такой вариант, то придется под свесом крыши изготовить каркасную конструкцию для закрепления вагонки (сайдинга), примерно так, как показано на иллюстрации.
При монтаже отделочного материала необходимо обязательно иметь в виду то, что под свесом должна быть устроена вентиляция.
Для этого можно вдоль стены оставить зазоры в 5÷6 мм.
Другой вариант - закрепить несколько перфорированных обшивочных ламелей (софитов).
Как в первом, так и во втором варианте, рекомендовано, перед монтажом отделочного материала, закрепить на вентиляционных продухах антимоскитную сетку, которая сдержит попадание под скат кровли вредных насекомых. Этот элемент необязателен, но весьма желателен.

Правильно смонтированное покрытие прослужит без дополнительного обслуживания долгие годы, сохраняя строение от влаги и холодного воздуха. Но, как можно понять из описаний всего процесса кровельных работ, они достаточно сложны и опасны, так как большинство операций придется проводить на высоте.

Поэтому, если опыта невелик и есть сомнения в своих силах и возможностях, то будет разумнее доверить обустройство крыши специалистам. А инструкция и здесь сослужит добрую службу – можно будет со знанием дела, не выглядя профаном, контролировать добросовестность работы строительной бригады.

В завершение публикации – наглядный урок монтажа гибкой битумной черепицы:

Видео: Монтаж кровли с битумной черепицей «SHINGLAS»

Мы ответили на Ваш вопрос?

2

Cсылка на сообщество vk.com

Cсылка на сообщество ok.ru
