Без водосточных систем, закрепленных на крыше дома, обойтись невозможно, если не хочется, чтобы дождевые потоки, стекая с высоты кровли, разбрызгивались на стены и подмывали фундамент. Водослив с крыши своими руками можно собрать, приобретя готовые системы известных фирм, а можно сделать самостоятельно, например, их оцинкованного листа или даже из пластиковых канализационных труб.

Водослив с крыши своими руками

Водослив с крыши своими руками

Приобретая профессионально изготовленные и конструктивно продуманные комплекты, к ним можно подобрать все необходимые элементы - от мелких деталей крепежа до сложных углов и соединений.

Если же принято решение самостоятельно изготовить водостоки, то придется постараться и хорошенько продумать, из чего будут сделаны элементы этой системы и насколько они станут функциональны.

Из чего изготавливают водосточные системы

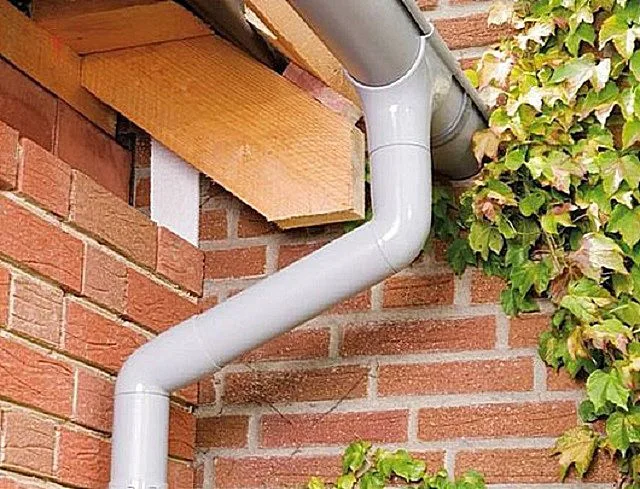

Очень широкой популярностью пользуются пластиковые водосточные системы

Очень широкой популярностью пользуются пластиковые водосточные системы

Самыми популярными материалами для изготовления водостоков в настоящее время  являются специальные полимеры, которые спокойно выдерживает низкие и высокие температуры, а также их резкие перепады. Такие системы производятся компаниями, профильно занимающимися разработкой пластмассовых изделий для строительства и внешнего оформления зданий. Комплекты, профессионально изготовленных систем стоят достаточно дорого, и их в основном устанавливают на крыши респектабельных особняков и реже в - обычных домах частного сектора, хотя они способны преобразить любое строение.

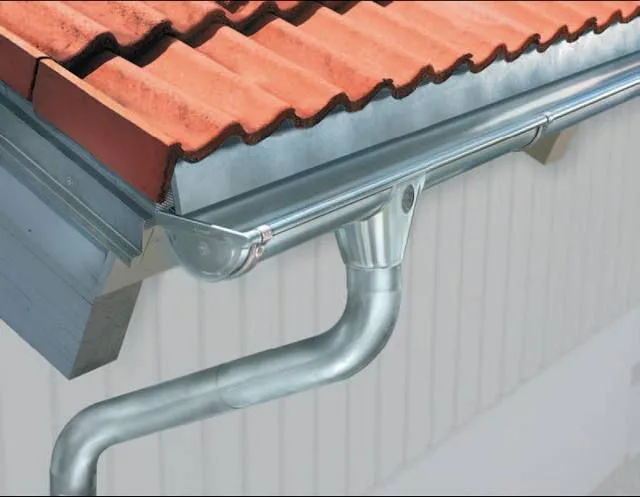

Водостоки из оцинкованной стали - своеобразная "классика жанра"

Водостоки из оцинкованной стали — своеобразная «классика жанра»

С незапамятных времен системы водостоков делают из оцинкованного металла. Такие элементы обычно заказывают у мастеров-жестянщиков или приобретают в специализированных магазинах. Металлические водостоки более доступны по цене, и поэтому применяются чаще.  Несмотря на низкую, по сравнению с другими системами, цену, и, возможно, не столь эстетичный вид, оцинкованные водостоки имеют свои положительные стороны, по которым они даже превосходят аналогичные комплекты, изготовленные из пластика или металлических сплавов. Основным недостатком систем из оцинковки можно назвать расхождение соединительных швов при перепадах температурных режимов. Впрочем, здесь многое зависит от мастерства жестянщика, который их изготавливает.

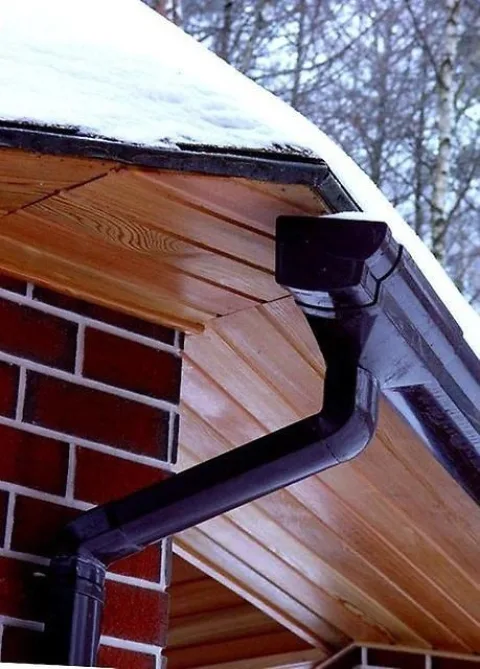

Оцинкованные водосточные системы могут иметь защитное и декоративное полимерное покрытие

Оцинкованные водосточные системы могут иметь защитное и декоративное полимерное покрытие

Стальные водостоки могут быть с нанесенным слоем высокостойкой полимерной краски. Это существенно улучшает их декоративные характеристики и придает дополнительную защиту от коррозии.

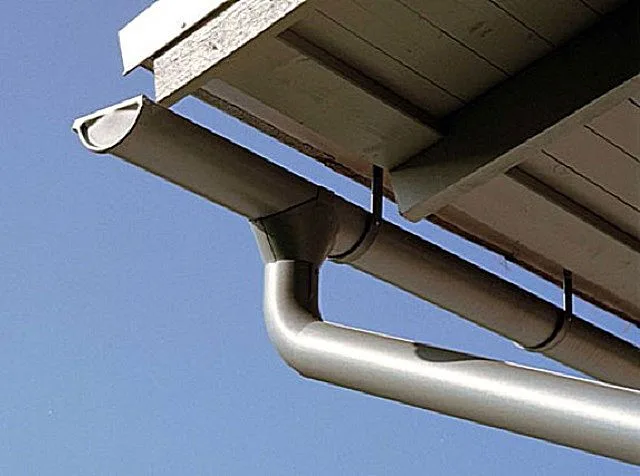

Практически "вечные" водостоки из сплава цинк-титан

Практически «вечные» водостоки из сплава цинк-титан

Водосточные системы делают также из металлического сплава, называемого цинк-титан, которые на завершающем этапе производства также покрывают полимерными красками. Содержание чистого цинка в сплаве доходит до 98 99% - гарантия коррозионной стойкости, добавка титана - это условие прочности изделий, а совсем небольшие включения алюминия и меди придают этому материалу высокую пластичность при его обработке.

Выглядят такие водосточные системы так же эстетично, как и пластиковые, но отличаются более высокой надежностью, так как лучше выдерживают влияние внешней среды. К их внешним недостаткам, при некачественном покрытии, относится возможное отслоение полимерного покрытия, поэтому, остановившись на этом варианте, лучше приобретать комплекты проверенного производителя, пользующегося устойчивым авторитетом.

Все перечисленные материалы хорошо подходят для водостоков - они легко обрабатываются, монтируются и аккуратно смотрятся, органично сливаясь с экстерьером здания и становясь при этом и необходимой функциональной деталью строения, и важным дополнением к его дизайнерскому оформлению.

Основные элементы системы водостока

Если водостоки приобретаются в магазине, не придется задумываться, как и из чего сделать один из элементов системы -  производитель уже продумал все нюансы конструкции крыши. Измерив и уточнив все параметры на собственном дому, можно купить все необходимые детали.

Несмотря на разнообразие вариантов водосточных систем, они все имеют примерно общее строение и состоят из сходных конструктивных деталей:

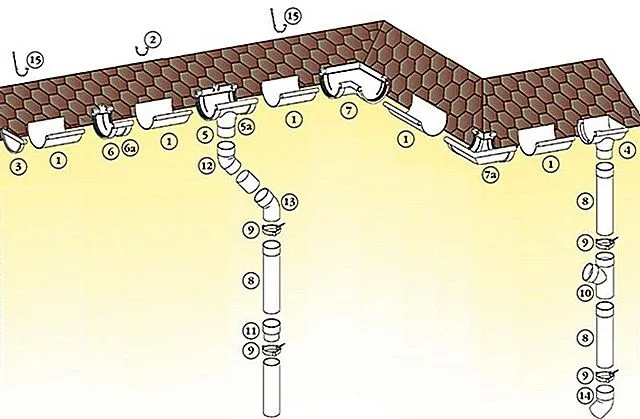

Примерная общая схема системы водослива

Примерная общая схема системы водослива

1. Желоб основная часть водостока, которая собирает стекающую со скатов кровли воду. Обычно желоба изготавливают длиной до 4 метров.

2. Крюки-кронштейны, на которые укладывают желоб. Пластиковые кронштейны обычно используются для систем, также изготовленных из полимеров.

3. Заглушка для края желоба для правой и левой стороны.

4. Воронки, устанавливаемые по краям желобов.

5. Центральная воронка, закрепляемая с помощью клея или же с применением пазов и уплотнителей (5а).

6. Соединительная деталь (муфта) для желоба. Также может монтироваться на клей или же продуманным пазовым соединением с применением уплотнительных прокладок (6а)..

7. Универсальный соединительный угол в 90º внешний и внутренний (7а).

8. Труба водосточная с соединительной муфтой

9. Хомут винтовой, стягивающий муфтовое соединение труб и других элементов.

10. Тройник, обеспечивающий соединение двух водосточных труб.

11. Переходная муфта – используется при необходимости соединений труб различного диаметра.

12 и 13. Отводы (колена) для соединения водосточных труб. Обычно имеют угол в .60 ÷ 70º — разные производители могут применять свои собственные стандарты. Понятно, что в одной системе должны быть элементы с одинаковыми значениями угла.

14. Отвод оконечный с углом 45º — для направления сточной воды в дождеприемник ливневой канализации. Эту деталь иначе еще называют отмётом.

15. Крючок-кронштейн, изготовленный из металла.

Кроме представленных элементов, для некоторых водосточных систем вместо кронштейнов в комплект входит карнизная планка, которая является дополнительным держателем кронштейнов или даже сама выполняет их функцию.

Взаимное расположение обреза кровли, карнизной планки и водосборного желоба

Взаимное расположение обреза кровли, карнизной планки и водосборного желоба

Прежде чем идти в магазин, нужно составить чертеж края крыши со всеми поворотами и выступами, измерив при этом углы. Рисунок с подробными параметрами водостока нужно предоставить специалисту, который должен помочь подобрать все необходимые элементы для полного комплекта.

Видео: пример монтажа готовой водосточной системы GAMRAT

Самостоятельное изготовление элементов водостока

1. Если будет устанавливаться система, изготовленная из оцинкованного металла, то, в целях экономии, желоба можно изготовить самостоятельно, так как листы материала стоят гораздо дешевле готовых элементов.

Из оцинкованной стали можно сделать полукруглый или квадратный желоб, но традиционной все-таки считается полукруглая форма.

Классическим считается желоб в форме полуцилиндра

Классическим считается желоб в форме полуцилиндра

Тонкому листу металла легко придать форму по трубе нужного диаметра, сделав специальные загибы на краях, для того, чтобы они надежно держались на креплениях-кронштейнах.

Если получится сделать желоб для водостока, то и кронштейны сделать также не составит труда. Их полукруг должен иметь немного больший радиус, так как желоб должен легко помещаться и закрепляться в кронштейне.

Часто применяются  желоба и коробчатой формы

Часто применяются желоба и коробчатой формы

Несложно сделать из оцинкованного металла и коробчатый желоб. Его форма выводится по деревянному бруску нужного размера. Одна из сторон делается немного больше и отгибается в сторону, для того чтобы стекающая вода попадала в нужное место. Затем, его края загибаются особым образом.

Коробчатый желоб также можно изготовить самостоятельно, опираясь на указанные размеры

Коробчатый желоб также можно изготовить самостоятельно, опираясь на указанные размеры

2. Если требуется сделать водосток только на прямой участок крыши, то желоб можно сделать и из пластиковых канализационных труб. Такие желоба обойдутся, в ценовом отношении, почти даром, так как из одной трубы получается сразу два желоба.

  • Труба в начале и конце фиксируется на двух досках с помощью саморезов, в верхней ее части, ровно напротив нижних точек фиксации, не до конца вкручиваются еще по одному саморезу. На их выступающие части натягивается тонкая веревка, по ней отмечается ровная линия. По этой разметке с помощью шлифмашинки труба разрезается от начала до конца.
  • Затем трубу переворачивают и повторяют процесс. Таким образом, получается две половинки, которые и послужат желобами. При сборке отдельные части можно скрутить саморезами изнутри. Используя канализационные трубы, из этой же системы можно взять и угловые детали, также распилив их вдоль.

Видео: изготовление водосточных желобов из пластиковой канализационной трубы

Конечно же, самодельные детали не будут иметь такого эффектного вида, как профессионально изготовленные, но зато на этом можно сэкономить приличную сумму.

3. При желании, можно подобрать и другие составляющие, чтобы собрать весь комплекс, так как в настоящее время можно найти много подходящих материалов, которые послужат заготовками. Единственные детали, которые все-таки придется заказать или купить - это воронки. Самостоятельно изготовить их, не имея опыта жестяных работ, достаточно затруднительно.

Монтаж водосточной системы

Монтаж системы водостока производится по-разному, в зависимости от выбранных креплений и периода установки.

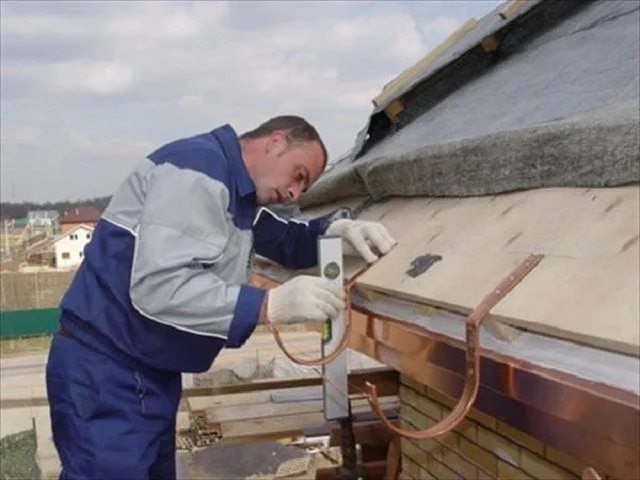

В идеале монтаж водосточной системы необходимо проводить еще до настила кровельного покрытия

В идеале монтаж водосточной системы необходимо проводить еще до настила кровельного покрытия

Оптимальным считается монтаж на крайнюю перекладину или стропило скатной крыши до настила и закрепления кровельного покрытия.

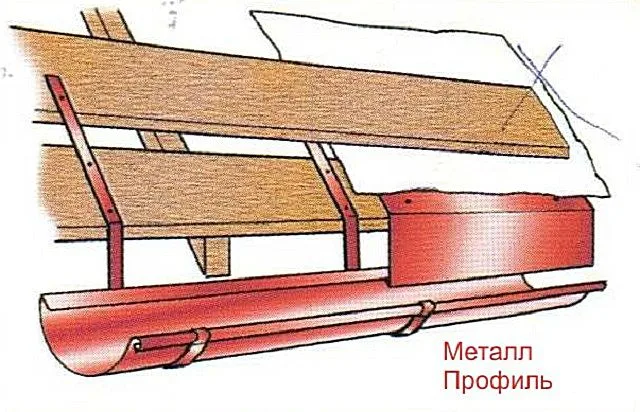

Расположение кронштейнов, карнизной планки и самого водосточного желоба

Расположение кронштейнов, карнизной планки и самого водосточного желоба

На представленной схеме хорошо видно, как закрепляются кронштейны и закрываются карнизной планкой. В этом случае она является своеобразным щитом для софита, защищающим его от прямого попадания влаги.

В других случаях карнизная планка выполняется из доски, и если кронштейны не закреплены перед укладкой кровли, то они крепятся на нее.

Иногда крепления для желобов закрепляются на нижней части ската прямо на кровлю, но это не совсем правильный вариант.

Куда бы ни закреплялись кронштейны для желобов, их расположение необходимо рассчитывать таким образом, чтобы вода, текущая с крыши большим потоком, попадала именно в этот канал, а не проливалась дальше него.

Этот параметр зависит от того насколько выступает край кровли. Если он выходит на достаточно большое расстояние, иногда есть смысл применить вариант крепления, устанавливаемого на саму кровлю.

Видео: пример расчета и монтажа водосточной системы дома

Итак, приобретя или изготовив подходящую систему водостока, можно приступать к ее монтажу.

1. Первым шагом идет процесс установки кронштейнов-держателей сточного желоба.

Их фиксируют на расстоянии в 550 - 600 мм друг от друга, с небольшим уклоном в сторону слива. Кронштейны должны быть закреплены таким образом, чтобы свес кровли находил на желоб на 1/3 размера полукруга, а 2/3 желоба будут «ловить» воду с крыши.

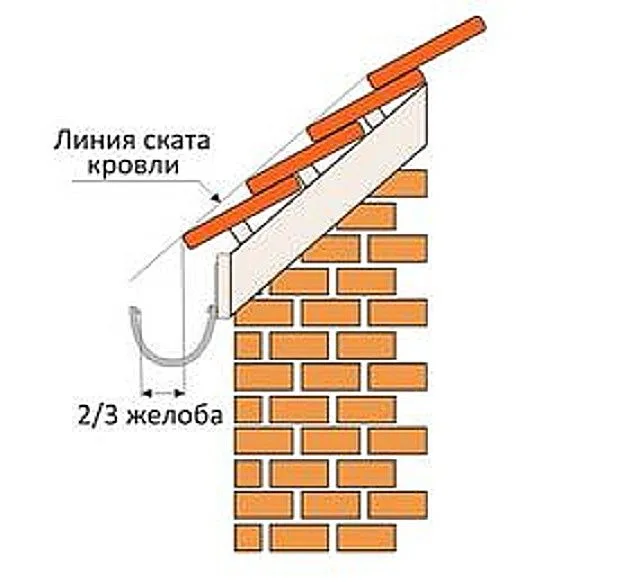

Расположение обреза ската кровли над водосточным желобом

Расположение обреза ската кровли над водосточным желобом

Если кронштейны будут зафиксированы на деревянной карнизной планке, то для того, чтобы наглядно увидеть уклон и линию закрепления, проводят следующие действия:

- Сначала устанавливают кронштейн, который будет поддерживать самый высокий край желоба, учитывая все правила и рекомендации.

- Следующим шагом идет закрепление последнего кронштейна в ряду. Его закрепляют с уклоном в 4-5 мм на один погонный метр. Неправильно рассчитанная и установленная система не будет работать эффективно, а со временем в ней обязательно появятся протечки.

- Далее, между двумя кронштейнами натягивается тонкая бечевка, и по ней отмечают базовую линию монтажа. Затем по ней отмечают места расположения остальных кронштейнов.

- Затем, кронштейны фиксируются в отмеченных местах. Таким образом будет соблюден требуемый общий уклон водосточного желоба

  • Укладывается и собирается желоб, а на поднятый его край устанавливается заглушка.

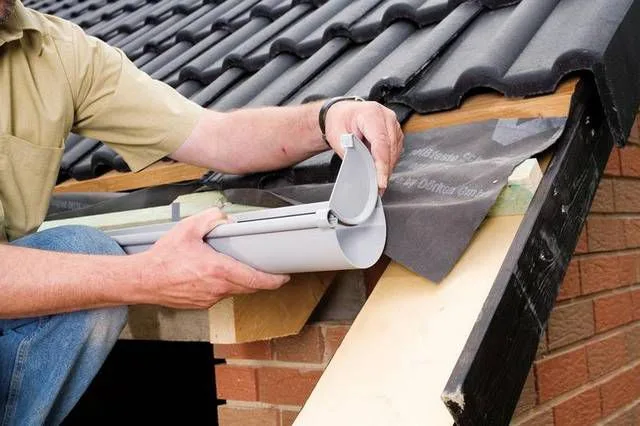

Установка заглушки на верхнем конце желоба

Установка заглушки на верхнем конце желоба

  • Если в конце и в середине желоба будет устанавливаться воронка, и для нее необходимо сделать отверстие, соответствующего размеру воронки, затем ее устанавливают на желоб и фиксируют.

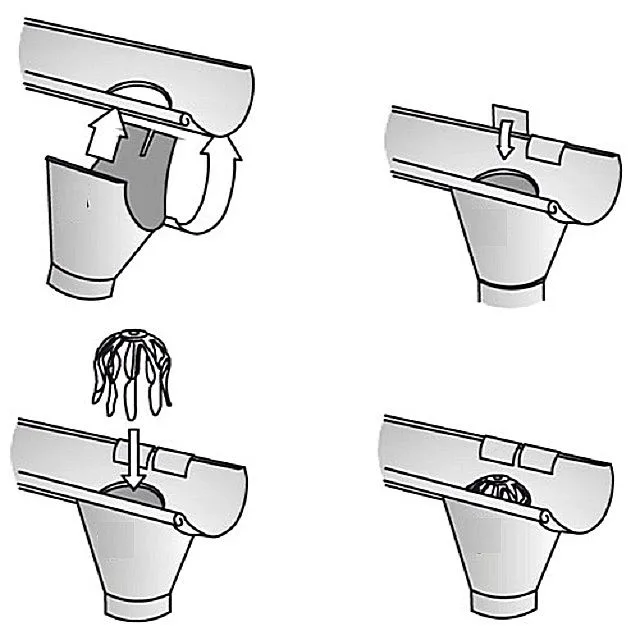

Примерная схема установки воронки с сеткой-уловителем крупного мусора

Примерная схема установки воронки с сеткой-уловителем крупного мусора

  • Дополнительная серединная воронка устанавливается в том случае, если длина стороны дома превышает 12 метров. Если же она короче, то достаточно установить этот элемент только в конце желоба, в нижней его части.
  • Фиксация желоба происходит с помощью надевания паза на его краю на выступ кронштейна.
  • Если устанавливается готовая водосточная система, то отдельные части желоба скрепляются между собой специальными соединительными деталями, в которых предусмотрено точное сопряжение и соответствующее уплотнение. Если же система сделана самостоятельно, то желоба укладываются внахлест и скручиваются саморезами. Нелишним в этом случае также предусмотреть тонкую уплотнительную прокладку, например, из резиновой полоски.
  • Когда сточный канал уложен и в него установлены воронки, к ним монтируются сточные трубы и колена-отводы, которые в соединениях стягиваются хомутами. К стене водосточные трубы крепятся хомутами. Использование отводов позволит расположить трубы вдоль стены, чтобы стойки хомутов не были слишком выпирающими.

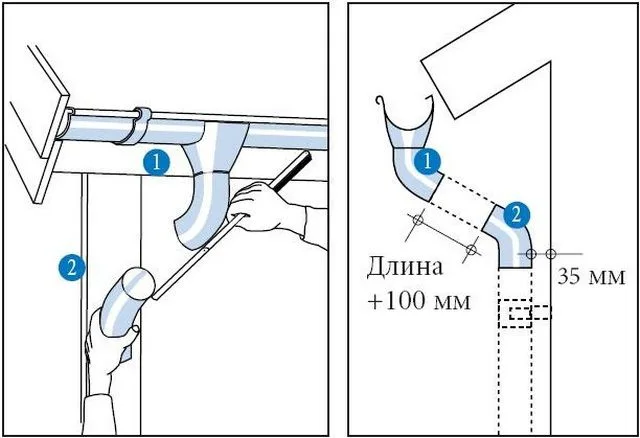

Примерная схема крепления водосточной трубы вдоль стены дома

Примерная схема крепления водосточной трубы вдоль стены дома

  • Если вода с крыши будет уходить в грунт, то сточная труба, закрепленная к стене, должна заканчиваться на 300 - 350 мм от поверхности земли.
  • Если для сбора и отведения дождевой или талой воды вокруг дома устроена ливневая канализация, то трубу с крыши  иногда  соединяют непосредственно с ней или же размещают обрез водосточной трубы с отмётом прямо над отверстием дождеприемника или водосборным лотком.

То, про что многие забывают или попросту не знают. Весьма желательно установить на желоба защитную сетку, которая не позволит собираться  на его дне крупному мусору и палым листьям. В готовых системах она обычно предусмотрена в виде полосы, которая крепится на края желоба.

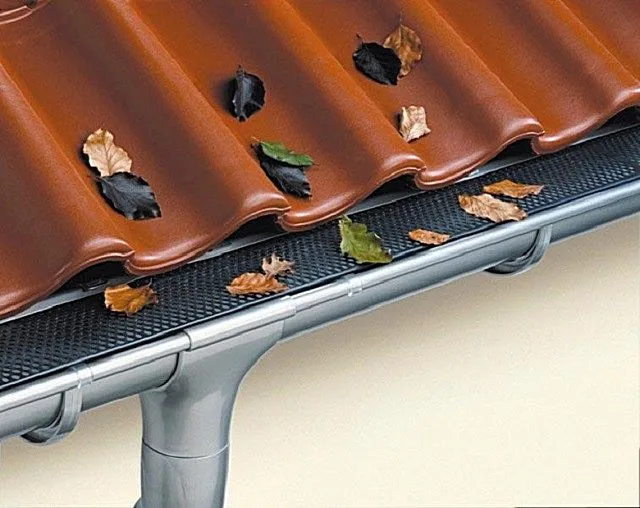

Сетка, предотвращающая засорение каналов водостока палой листвой

Сетка, предотвращающая засорение каналов водостока палой листвой

Для самодельной системы можно приобрести сетку метражом, и уложить в желоб, свернув в рулон, который скрепляется специальными пластиковыми хомутами.

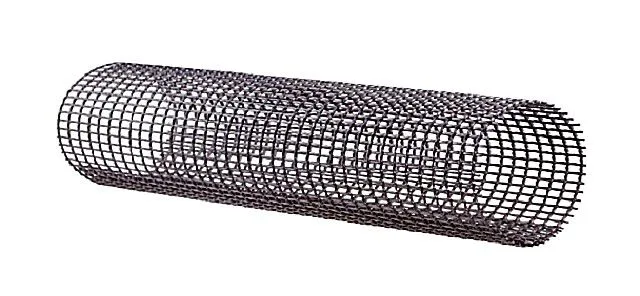

Можно изготовить такой "фильтр" и самостоятельно, свернув сетку в трубку по диаметру водостока

Можно изготовить такой «фильтр» и самостоятельно, свернув сетку в трубку по диаметру водостока

Видео: важный элемент системы водостока — сетка для защиты от крупного мусора

Какая бы система водослива ни была установлена на крыше дома, она нуждается в периодическом контроле и регулярной профилактической очистке. Даже если на желоб установлена сетка, ее нужно иногда промывать, так как кроме крупных фрагментов с крыши в стоки попадает большое количество пыли и грязи, а сами размокшие опавшие листья, попавшие на сетку, не всегда сдуваются ветром. Если же сливная система будет засорена, вся скапливающаяся в ней вода вместе с грязью однажды окажется на стенах дома.

Принимаясь за монтаж готовой системы или за самостоятельное изготовление водостока, нужно правильно рассчитать все параметры и уклоны, сделать чертеж и, конечно же, оценить свои силы по выполнению этой работы. Если нет уверенности, что она будет сделана с должным качеством, лучше обратиться за помощью к специалистам.
