Сегодня уже мало кого удивляют придомовые территории, оформленные с соблюдением всех канонов ландшафтного дизайна. Многие владельцы, выбирая те или иные элементы дизайнерского решения, предпочитают такие, которые не только способны украсить участок, но и станут выполнять определенные функции.

Габионы своими руками - пошаговая инструкция

Габионы своими руками — пошаговая инструкция

В последнее время в ландшафтный дизайн активно возвращаются габионы, так как они могут быть использованы для различных декоративных и прикладных нужд. Эти оригинальным сооружениям придаются различные формы и размеры, существует несколько «техник» их возведения. Но нужно сказать, что общая конструкция габионов не отличается большой сложностью, и работа по их изготовлению вполне может быть выполнена самостоятельно.

Этому и посвящена настоящая публикация: габионы своими руками — пошаговая инструкция по их возведению.

Габионы — что это такое?

Для начала нужно разобраться, что собой представляют габионы. Полезна будет также информация о том, как они появились и для чего применялись ранее, чтобы понять, насколько прочна эта конструкция.

Габион (точнее, «gabbia») в переводе с итальянского языка означает «большая клетка». Если рассуждать с точки зрения строительства, то так именуют конструкцию, выполненную из металлической сетки и заполненную камнями или же другими материалами.

По укоренившейся древней «традиции» очень часто новинки тех или иных технологий приходят в жизнь мирного обывателя из военной сферы. Это касается и нашего предмета рассмотрения. Задолго до того как стать элементом ландшафтного дизайна, габионы широко использовались в качестве фортификационных сооружений. Их применяли для защиты артиллеристов, находящихся на позициях около орудий – такие защитные сооружения хорошо видны на картинах или гравюрах, изображающих события, например, Наполеоновских войн или обороны Севастополя. В то время габионы обычно изготавливались из плетеных корзин, заполненных утрамбованной землей – они показывали неплохую эффективность в защите от пуль, картечи и даже ядер противника.

Разумно будет предположить, что на заре своего появления габионы чаще применялись в фортификационном строительстве

Разумно будет предположить, что на заре своего появления габионы чаще применялись в фортификационном строительстве

В двадцатом веке плетеные корзины были заменены мешками с песком, из которых выстраивались стены вокруг пулеметных гнезд. До сегодняшнего дня габионы применяют на военных базах НАТО, расположенных в Ираке и Афганистане, но они изготавливаются из стальной прочной проволочной сетки или мешков из специальной ткани, рассчитанных на заполнение с помощью автоматических ковшовых погрузчиков. Удобство их состоит не только в надежности, но и в быстрой сборке.

Габионами очень часто укрепляют русла рек или рукотворных каналов

Габионами очень часто укрепляют русла рек или рукотворных каналов

Кроме оборонительных целей, габионы стали широко применяться и в сугубо мирных целях. Например, их выстраивают вдоль рек, и они становятся хорошими дамбами для защиты населенных пунктов от стихийных бедствий. Сооружения прекрасно сдерживают потоки воды во время паводков, не допуская при этом размытия береговой линии.

Применение габионов для строительства на пересеченной местности и для укрепления склонов

Применение габионов для строительства на пересеченной местности и для укрепления склонов

Габионы очень часто выстраивают в горной или сильно пересечённой местности — для сдерживания оползней, укрепляя такими конструкциями склоны на частных территориях и вдоль горных дорог.

Дизайнеры по ландшафту, принимая в расчет очень широкие возможности этих сооружений, сегодня применяют габионы при составлении проектов оформления территорий.

Виды габионов и области их современного применения

В европейских странах габионы давно и широко используются в ландшафтном дизайне, в наших же краях они только начинают завоевывать популярность. Все габионы подразделяют на несколько классических видов, каждый из них имеет определенную форму, свое предназначение и название.

Один из самых востребованных — коробчатый габион типа «Джамбо»

Один из самых востребованных — коробчатый габион типа «Джамбо»

  • «Джамбо» – это габионы коробчатого типа. Их смело можно назвать самыми распространенными и используемыми. Подобный тип габиона отличается характерной формой параллелепипеда, причем каждый из его контейнеров имеет ширину вдвое большую, чем его высота. Однако, точные пропорции вычисляются в зависимости от состава наполнения и функциональных предназначений общей конструкции. Длина отдельной клетки такого габиона может составлять от 2000 до 6000 мм, иметь ширину до 1000÷2000 мм, а высоту не более 1000 мм. Результатом соединения контейнеров в общий габион является жесткая конструкция с четкими линиями.
 Конструкция габиона типа «Джамбо»

Конструкция габиона типа «Джамбо»

Если габион «Джамбо» имеет большую длину, то его разделяют на секции, устанавливая разделительные диафрагмы через каждый метр длины. Они дополнительно скрепляют противоположные стенки, обеспечивая конструкции повышенную жесткость.

Коробчатый вид габионов может быть изготовлен разными способами:

— из сетки , имеющей плетение в виде шестигранных ячеек, которая закрепляется к жесткому каркасу, выполненному из более толстой проволоки;

— из сетки, изготовленной сварным способом из стального прута.

Второй вариант габионов считается более прочным, так как имеет повышенную жесткость и аккуратный внешний вид, поэтому их чаще применяют в ландшафтном дизайне, а также для постройки заборов, подставок под скамейки, подпорных стенок и иных подобных целей.

Из плетеной сетки  изготовить самостоятельно стенки габиона гораздо сложнее, но в заводских условиях габионы производят именно из нее, используя сетку двойного скручивания. Этот материал обеспечивает прочность, целостность и равномерное распределение нагрузок.

Проволока для рамы каждого из элементов габиона должна иметь больший диаметр, чем та, что использовалась для плетения самой сетки.

Для изготовления коробов используется сетка из оцинкованной проволоки. Если же конструкция будет находиться в очень агрессивной для металла среде (например, предполагается постоянный контакт с водой), то следует выбирать сетку с покрытием ПВХ, которая защитит материал не только от влаги, но и химических, механических и коррозийных повреждений.

Габионы «Джамбо» отлично подходят для постройки подпорных стен на холмистом участке, укрепления морского или речного берега, защиты трубопроводов, а также в роли декоративных элементов в ландшафтном дизайне – для обрамления клумб, бассейнов, установки парапетов и т.д. Так как данные конструкции имеют отлично противостоят размытию, из них формируются берега и дно каналов, доставляющих воду или водоотводных. Хорошей защитой габионы «Джамбо» являются и для морского песчаного берега и дна, так как предотвращают его эрозию.

  • «Матрасы Рено» — этот тип габионов так же, как и «Джамбо», используется для укрепления линии берега рек. Так, именно сооружения из таких «матрасных» конструкций защитили город Болонья от наводнения. Название, понятно, пошло от их характерной формы, напоминающей матрас, то есть они плоские и широкие – высота конструкций не превышает 300 мм.
Конструкция габиона «матрасного» типа

Конструкция габиона «матрасного» типа

Этот тип габионов обычно имеет единую ширину в 2000 мм (по аналогии  с двуспальной кроватью), длина же матрасов может быть 3000, 4000, 5000 и 6000 мм. Внутри конструкции, так же, как и в случае с «Джамбо», устанавливаются перегородки – диафрагмы с шагом в 1000 мм, которые делают габион более прочным.

Габионы «матрасного» типа изготавливается из оцинкованной проволоки диаметром в 2,4 мм, имеющей покрытие ПВХ и сплетенной в сетку с ячейками в 60×80 мм. В заводских условиях изготавливаются «матрасы» со стандартными габаритами 2000×2000×230 мм, и их можно приобрести в специализированных или интернет-магазинах.

Использование «матрасных» габионов: укрепление оврагов, русла каналов, береговой линии, а также формирование каскадного стока

Использование «матрасных» габионов: укрепление оврагов, русла каналов, береговой линии, а также формирование каскадного стока

Этот вид габионов применяется для укрепления подпорной стены, выстроенной из коробов «Джамбо», так как отлично распределяет нагрузки и упрочняет конструкцию, для настила на дно и берега каналов, выстраивания каскадов, упрочнения берегов рек, озер и других природных и искусственных водоемов, а также армирования склонов и откосов холмистых территорий и оврагов.

Схема укладки «матрасных» габионов при формировании русла водных каналов

Схема укладки «матрасных» габионов при формировании русла водных каналов

В ландшафтном дизайне матрасными габионами украшают ручьи, выкладывают из них в неглубоких прудах дно и островки. Камни помогают сохранить воду чистой в стоячих водоемах значительно дольше, так как на дне не скапливается жижа из органического осадка, который рано или поздно образуется в прудах и озерах.

В отличие от коробчатых, матрасные конструкции имеют меньшую толщину, легче монтируются и требуют меньше материала для их заполнения.

Некоторые владельцы загородных участков интересуются тем, можно ли матрасы Рено устанавливать вертикально, в качестве секций ограждения. Нужно сказать, что этот вариант тоже возможен, но для такого монтажа потребуются каркасные или укрепляющие конструкцию элементы – швеллеры или трубы.

  • Цилиндрические габионы (мешки) могут иметь длину в 2000÷4000 мм и диаметр в 650÷950 мм.
Цилиндрический габион

Цилиндрический габион

Цилиндрические конструкции имеют более высокую гибкость, чем коробчатые и матрасные, по причине отсутствия внутри их диафпагм-перемычек и ребер жесткости. Эта особенность позволяет их укладывать на неидеально выровненную поверхность.

Пример комплексного использования габионов: укрепление береговой линии коробчатыми типа «Джамбо» и прибрежного дна цилиндрическими габионами

Пример комплексного использования габионов: укрепление береговой линии коробчатыми типа «Джамбо» и прибрежного дна цилиндрическими габионами

Этот вид габионов также производится из оцинкованной проволоки с покрытием ПВХ, которое защищает металл от различных агрессивных воздействий. Благодаря гибкости данной конструкции, ее можно применять в различных областях строительства, так как цилиндрические габионы отлично противостоят внешним нагрузкам и способны равномерно распределять их на основу. Находится им применение и в дизайнерском оформлении участков.

Цилиндрический габион с каменным наполнением в процессе укладки

Цилиндрический габион с каменным наполнением в процессе укладки

Итак, габионы цилиндрического типа используют:

— для защиты от селей, снежных лавин, камнепадов и осыпей в горных местностях;

— для укрепления береговых линий различных водоемов;

— для регулирования русел рек – изменения направления или даже разделения (создания искусственных островов);

— для постройки подпорных конструкций на сложных рельефах участка;

— для защиты подводных и надземных трубопроводов;

— для укрепления откосов автомобильных и железных дорог, а также для создания дорожных ограждений;

— для формирования сточных каналов;

— для создания рельефов разного уровня на ровных участках, в том числе живых изгородей, заборов и других ограждающих конструкций;

— для декоративного использования в ландшафтном дизайне.

  • Габионы в качестве клумб и других элементов ландшафтного дизайна. Если планируется украсить территорию участка каменными декоративными деталями, то с помощью габионных конструкций можно создать неограниченное количество различных форм. Это могут быть геометрические фигуры, лабиринты, а также контуры различных животных.
Оригинальная клумба, стенки которой представляют собой не что иное, как габион

Оригинальная клумба, стенки которой представляют собой не что иное, как габион

Для создания такой клумбы не придется подыскивать готовые габионные конструкции — достаточно приобрести металлическую сетку, продающуюся в листах. Из сетки формируются стенки габиона, которые углубляются в грунт и устанавливаются на расстоянии друг от друга в 100÷150 мм. Затем донная часть конструкции выстилается геотекстилем, после чего пространство между стенками заполняется камнями подходящего размера и формы.

А этот оригинальный декоративный габион в форме черепахи потребует определенных навыков в сварке

А этот оригинальный декоративный габион в форме черепахи потребует определенных навыков в сварке

Фигуры животных, выполненные в технике габиона – это обычно сварные конструкции, которые изготавливаются из толстой стальной проволоки, имеющей диаметр в 4,5÷6 мм. Выполнение такой работы — довольно сложный процесс, и под силу мастеру, имеющему хорошо наработанный опыт в сварочном искусстве. Поэтому, если есть желание иметь на своем участке подобный декоративный элемент, его придется заказать профессионалам, но обойдется он недешево.

Если габион несет только декоративную функцию, то его заполнение может быть не только каменным – в ход идут различные предметы, в зависимости от предпочтений хозяев и заложенной дизайнерской задумки

Если габион несет только декоративную функцию, то его заполнение может быть не только каменным – в ход идут различные предметы, в зависимости от предпочтений хозяев и заложенной дизайнерской задумки

  • Декоративные габионы могут быть заполнены не только камнями, но и другими материалами на выбор владельца участка. В такой роли часто выступают керамические изделия, например, старая черепица, цветочные вазоны, подставки под них, отдельные кирпичи и другие предметы. Кроме этого, для заполнения сетчатых контейнеров используют деревянные поленья, и даже металлические банки из-под различных напитков, пластиковые коробки, искусственный камень и другое. Выбор наполнителя остается за владельцем габиона, однако, нужно помнить – чем легче по весу выбранный материал наполнения, тем прочнее должна быть сетчатая конструкция.

Особенности постройки габионов

Перед тем, как перейти к рассмотрению постройки различных габионных конструкций, стоит разобраться в некоторых моментах, с которыми придется столкнуться, производя работы. От правильности выполнения всех этапов зависит как декоративность композиции, так и ее прочность, устойчивость и надежность.

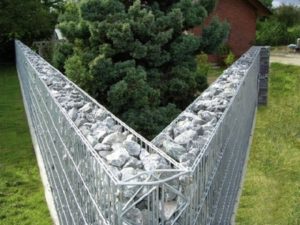

Ограждение участка, выстроенное из коробчатых габионов

Ограждение участка, выстроенное из коробчатых габионов

Итак, к особенностям обустройства габионов можно отнести:

  • Выбор материала для изготовления и заполнения коробов.
  • Способы скрепления стенок сетчатых контейнеров, необходимые инструменты для выполнения работ.
  • Специфику заполнения коробов камнем.
  • Крепежные элементы, используемые при работе.

Материал и конструкция стенок габиона

Если габионы приобретаются в готовом виде, то необходимо знать, что изготавливаются они в заводских условиях согласно требованиям ГОСТ и ТУ (В нормах ГОСТ Р 51285-99, ГСИ – это габионные сетчатые изделия, предназначенные для изготовления габионных конструкций). Поэтому все элементы должны соответствовать установленным требованиям, которые касаются как материалов, так и размеров, рассчитанных на определенные нагрузки.

При изготовлении стенок самостоятельно также необходимо обращаться к параметрам и характеристикам, установленным нормативами.

Сетка, которая в соответствии с ГОСТ должна применяться для создания габионных конструкций

Сетка, которая в соответствии с ГОСТ должна применяться для создания габионных конструкций

Изготовить стенки габиона можно из сетки, произведенной из оцинкованной проволоки диаметром в сечении 2÷4 мм, сплетенной двойным плетением в шестигранные ячейки. Ее пример показан на рисунке выше, взятого, кстати, именно из упомянутого выше ГОСТа. Обозначениями на схеме показаны:

1 – кромочная проволока.

2 – основная проволока.

В – размер ячейки сетки.

В1 – размер диагонали ячейки.

Стандартные размеры сетки для габионов показаны в таблице ниже:

Размер ячейки В, ммРазмер диагонали В1, ммДиаметр проволоки без полимерного покрытия, мм (основной/кромочной)Ширина сетки, ммСтандартная длина рулона, мРекомендуемый диаметр вязальной проволоки для монтажа конструкции габиона
60802,0 / 2,4Для всех – от 1000 до 4000 с шагом 1000 мм25, 50 или 100 м2,0
-//--//-2,2 / 2,72,0
-//--//-2,4 / 3,02,0
-//--//-2,7 / 3,42,2
801002,0 / 2,42,0
-//--//-2,2 / 2,72,0
-//--//-2,4 / 3,02,0
-//--//-2,5 / 3,02,2
-//--//-2,7 / 3,42,2
-//--//-2,8 / 3,92,4
-//--//-3,0 / 3,92,4
1001202,7 / 3,42,2
-//--//-3,0 / 3,92,4
-//--//-3,4 / 3,92,4

При использовании для изготовления сетки проволоки с полимерным покрытием, ее диаметр увеличивается на 1 мм.

Стандартные рулоны сетки с шестигранными ячейками для изготовления цилиндрических габионов

Стандартные рулоны сетки с шестигранными ячейками для изготовления цилиндрических габионов

При решении сделать короба габиона из сварной сетки, необходимо выбирать полотна, выполненные из прута толщиной не менее 6÷8 мм.

При изготовлении габионов, помимо самой сетки, потребуется и так называемая вязальная проволока, которая применяется для закрепления сетки на каркасе, а также связывания его стенок между собой. Поэтому дополнительно в правом столбце показан еще один параметр, который не входит в упомянутый выше ГОСТ. Это рекомендуемый диаметр проволоки, которой будет осуществляться увязка габионной конструкции.

Бухты вязальной проволоки

Бухты вязальной проволоки

К вязальной проволоке тоже предъявляются свои требования, к которым относятся следующие моменты:

  • Вязальная проволока не должна иметь разрывов.
  • Сращивание концов проволоки производится скруткой или надставкой.
  • Скрутка не должна быть длиннее 20 мм, поэтому ее нужно делать очень качественно и аккуратно.
  • На 20 м проволоки должно быть не более одной скрутки, выполненной любым способом.

Соединение готовых стенок габиона производится разными способами:

  • Боковые и нижние ребра габиона чаще всего соединяются с помощью проволочной спирали, которую можно изготовить самостоятельно, жестко накрутив проволоку на трубу определенного диаметра, который может варьироваться от 20 до 40 мм.
 Соединение стенок спиральным креплением

Соединение стенок спиральным креплением

  • Кроме спирали, для скрепления корзин по вертикальным и нижним горизонтальным ребрам могут применяться стальные оцинкованные скобы, которые устанавливаются специальным степлером. Делается это с шагом в 120÷150 мм, и при этом необходимо чередовать, устанавливания сначала одну скобу, а затем две.
Пакет скоб для фиксации между собой стенок коробчатых габионов. Для монтажа требуется специальный степлер

Пакет скоб для фиксации между собой стенок коробчатых габионов. Для монтажа требуется специальный степлер

  • Крышка габиона может быть также присоединена к коробу кольцами-скобами или же привязана проволокой, которой скручиваются края стенок и крышки.
Закрепление крышки габиона вязальной проволокой

Закрепление крышки габиона вязальной проволокой

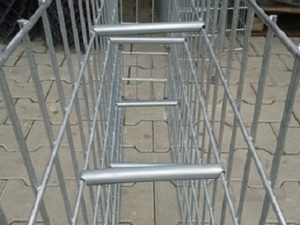

Еще одной необходимой деталью конструкции коробчатого габиона являются ребра жесткости (точнее, своеобразные затяжки), устанавливаемые внутри корзины и удерживающие стенки в первоначальном положении даже под нагрузкой, которую дает наполнитель из камней.

Закрепление усиливающих конструкцию ребер жёсткости, перпендикулярных продольным стенкам корзины габиона

Закрепление усиливающих конструкцию ребер жёсткости, перпендикулярных продольным стенкам корзины габиона

Ребра жесткости обычно изготавливаются из проволоки того же диаметра, из которой произведена и сама сетка.

Ребра жесткости (затяжки) могут устанавливаться и диагонально

Ребра жесткости (затяжки) могут устанавливаться и диагонально

Эти элементы могут быть установлены параллельно боковым стенкам или же диагонально по углам, с шагом по вертикали в 150÷200 мм.

Выбор и укладка камня для заполнения

Немаловажным моментом в постройки габионных конструкций является правильный выбор и укладка камня.

Заполнение сетчатых корзин габиона может производиться разными по форме камнями – применяются, к примеру, круглые голыши, необработанный дикий камень или плоские каменные пластины, укладываемые по типу кирпичной кладки, то есть со смещением их стыков.

Размер камня для габионов подбирается соответственно параметрам ячеек выбранной для конструкции сетки, так, чтобы элементы наполнения не выпадали за пределы корзин. Оптимальным размером камня считается тот, что больше габаритов ячеек в минимум в два, максимум в пять раз, так как они дают равномерную осадку и нагрузку на донную часть корзины. Не стоит заполнять корзины камнем слишком большого размера, так как между ними образуются значительные пустые пространства.

Согласно правилам создания габионов, определяются следующие требования к камням:

  • Для постройки габионов на воздухе, то есть на улице, удельный вес камня должен составлять не меньше 17,5÷18 кН/м³, а для укрепления берегов или других гидротехнических конструкций 23÷25 кН/м³.
  • Прочность материала должна быть не менее 400 кгс/см².
  • Морозоустойчивость камня больше, чем F 350.
  • Камень должен иметь устойчивость к распаду под воздействием внешних факторов (ветровой эрозии под воздействием влаги, перепадов температур и ультрафиолета). Так, за весь период эксплуатации потеря общей массы не должна составлять более 5÷10%.
  • Материал должен иметь низкий коэффициент влагопоглощения, не более 0,6%.

Для создания габионных конструкций чаще всего используются такие каменные породы, как туф, мягкий и плотный известняк, песчаник, трахиты, гранит, базальт, кварциты, сланец и другие минералы.

Искусственно изготовленные стеклянные камни – модный тренд в заполнении декоративных габионов

Искусственно изготовленные стеклянные камни – модный тренд в заполнении декоративных габионов

В последнее время для габионов, используемых в качестве элементов ландшафтного дизайна, стали особо популярны цветные стеклянные камни. Они чрезвычайно эффектно смотрятся в оформлении участка, особенно в солнечные дни. Кроме этого, они легко моются струей воды из шланга и сохраняют свой первоначальный вид в течение всего периода эксплуатации, практически при этом не теряя своей массы.

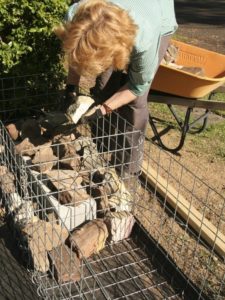

Заполнение габионов камнями происходит по определенным правилам поэтапно:

  • Если габион имеет высоту в 500 мм и выше, то все его секции заполняются камнями постепенно и одновременно, то есть сначала они все засыпаются примерно на ¼ своего объема. Если же заполняются габионы матрасного типа, то засыпку их наполнителем можно выполнить в один или два этапа.
Рекомендуемая схема заполнения габионных конструкций камнями

Рекомендуемая схема заполнения габионных конструкций камнями

  • Затем, заполняются полностью одна или две первых секции габиона, а в третью и далее делается засыпка наполовину.
  • Следующим этапом идет укладка камней во все секции до самого верха, причем камни должны быть уложены на 20÷50 мм выше верхней линии короба, так как при их усадке, они выровняются и опустятся до нужного уровня.
  • Если рядом с первой конструкцией планируется в длину установить еще одну, то последнюю секцию первого сетчатого короба оставляют пустой для того, чтобы ее можно было связать со следующей частью габиона.
  • В том случае, когда необходимы корзины большой ширины, с целью экономии камня рекомендуется уложить его только по внешним сторонам конструкции. В середину, которая должна составлять примерно ⅓ ширины сетчатого короба, можно засыпать камни более мелкой фракции, а также любой твердый строительный мусор.
  • Упомянутый в предыдущем пункте прием заполнения допустим лишь в том случае, если габионы устанавливаются на суше и не будут иметь прямого постоянного контакта с водой. Если же ими укрепляется дно или берег водоема, короба должны быть полностью заполнены камнями.
  • Камни укладываются в контейнеры плотно, так, чтобы между ними оставалось как можно меньше пустого пространства.
 Укладка камня в габионы различной конфигурации

Укладка камня в габионы различной конфигурации

Здесь необходимо уточнить, что ребра жесткости или распорки внутри конструкции можно устанавливать как до заполнения ее камнями, так и одновременно с поэтапной засыпкой. Однако, проще все же произвести этот процесс до закладки камней, но в этом случае их нужно будет укладывать аккуратно, чтобы не повредить проволочные стяжки.

Применение геотекстиля при возведении габионов

При обустройстве матрасных габионных конструкций, кроме вышеназванных материалов, потребуется геотекстиль, который заменяет собой часть ранее используемых слоев подсыпки из щебенки и песка, выполнявшие роль обратного фильтра. Благодаря применению этого материала слой песчаной «подушки» может быть меньше на 20% от его необходимой толщины.

Настил полотен геотекстиля предотвратит заиливание, не допустит прорастания растительности через камни габиона

Настил полотен геотекстиля предотвратит заиливание, не допустит прорастания растительности через камни габиона

Кроме фильтрующей функции, геотекстиль полностью предотвращает прорастание растительности сквозь габионную конструкцию. Этот материал устойчив к процессам гниения, не поражается плесенью, его не трогают грызуны. Полотна очень гибкие, поэтому с ними легко работать, так как они легко укладываются на площадки с любыми рельефами.

Полотна геотекстиля поставляются в продажу в рулонах, и при их укладке необходимо проверить их целостность, так как они не должны иметь разрывов и других повреждений. Настилаются полотна на всю высоту обустраиваемого склона, внахлест на 100÷200 мм. Их между собой сшивают скобами с помощью степлера, а затем склеивают водостойким строительным скотчем, так как соединение должно получиться прочным.

Анкеровка габионов на склонах

Необходимым крепежным элементом для фиксации матрасных габионов на склонах являются специальные анкеры, а сам процесс их монтажа называется анкеровкой.

Анкеровка особенно важна для монтажа матрасных габионов на крутых склонах. Для этого анкеры вбиваются в грунт, удерживая конструкцию в необходимом положении.

Крепежные анкеры шпилечного и крюкового типа, и примерная схема их распределения при фиксации матрасных габионных конструкций на склоне

Крепежные анкеры шпилечного и крюкового типа, и примерная схема их распределения при фиксации матрасных габионных конструкций на склоне

Габионные анкеры могут быть выполнены в виде шпильки или же крючка. Первый вариант крепежных элементов используется для фиксации конструкции через сетку дна, а крючки вбиваются вдоль мембран и зацепляются за верхнюю проволоку каркаса.

Схема установки анкеров-крюков, крепящих матрасные габионы к склону за каркасную конструкцию габиона

Схема установки анкеров-крюков, крепящих матрасные габионы к склону за каркасную конструкцию габиона

Таким образом, они придают диафрагмам-перемычкам дополнительную жесткость, одновременно удерживая всю конструкцию на обустраиваемом склоне.

Инструменты для работы

Для того чтобы работы были проведены на должном уровне, необходимо подготовить некоторые несложные в применении инструменты, к которым можно отнести следующее:

 Механический степлер, очень удобный для монтажа габионных конструкций

Механический степлер, очень удобный для монтажа габионных конструкций

  • Степлер, используемый для соединения проволочными скобами, значительно облегчит и ускорит проведения работ. Такой инструмент может быть механическим или пневматическим. Выбор этого инструмента зависит от финансовых возможностей мастера и условий проведения работ Механический вариант инструмента полностью автономен, то есть не привязан к конкретному месту, тогда как пневматический  работает от компрессора.

Понятно, что подобный инструмент есть далеко не у всех. Но если планируется масштабная работа, то есть смысл его прибрести. Стоит он, правда, немало, и, возможно, более удачным вариантом станет поиск возможностей аренды инструмента.

  • Пассатижи используются для резки проволоки и ее скрутки.
  • Молоток или кувалда — для забивания фиксирующих элементов.
  • Ножницы по металлу.
  • Лопата для подготовки места установки некоторых видов конструкций.

Сборка готовых габионных конструкций

Далее стоит рассмотреть процесс соединения деталей различных габионных конструкций, приобретаемых в готовом, сложенном виде, и требующих сборки на месте их установки.

Коробчатые габионы

Этот вид конструкций поступает в продажу в сложенном, связанном в пакеты виде. Транспортировку и хранение подобных пакетов необходимо осуществлять в горизонтальном положении. Высота сложенных в штабеля конструкций не должна превышать 2000 мм. До начала монтажных работ сложенные габионы нужно хранить, уложив на деревянные ровные поддоны, чтобы избежать риска повреждения конструкций, укладываемых снизу.

Примерная схема сборки коробчатого габиона

Примерная схема сборки коробчатого габиона

Работы по сборке коробчатых конструкций производятся в следующем порядке:

— Первым шагом вскрывается упаковка габионов – работу рекомендовано производить на свободном пространстве, обеспечивающем полное раскрытие развертки и беспрепятственный подход с любой из ее сторон.

— Далее, элементы габиона раскладываются на горизонтальной ровной поверхности разверткой, то есть так, как они будут собираться. Получается, что вокруг днища выкладываются все боковые стенки и намечается место установки внутренних перегородок.

 Коробчатый габион в собранном виде

Коробчатый габион в собранном виде

— Затем боковые стенки и перегородки связываются с днищем одним из вышеназванных способов. При этом соблюдается шаг их установки, который может варьироваться от 750 до 1000 мм.

— Следующим этапом боковые стенки поочередно поднимаются в вертикальное положение и соединяются между собой по углам спиральными креплениями. Перегородки-диафрагмы соединяются с сеткой боковых стенок с помощью вязальной проволоки.

Присоединение крышки габиона вязальной проволокой. Поначалу ее устанавливают с возможностью откидывания, и лишь после заполнения габиона фиксируют окончательно по всему периметру.

Присоединение крышки габиона вязальной проволокой. Поначалу ее устанавливают с возможностью откидывания, и лишь после заполнения габиона фиксируют окончательно по всему периметру.

— На собранный габион закрепляется крышка. Ее можно зафиксировать спиральным креплением или же вязальной проволокой, но обязательно так, чтобы она могла свободно открываться и откидываться назад.

Если планируется построить сооружение, состоящее из нескольких отдельных габионных конструкций, то следующим шагом собираются они.

Собранные короба устанавливаются на подготовленную для них площадку, согласно разработанному проекту. Если они монтируются в одну линию или рядом, то их связывают между собой той же проволокой за детали каркасной конструкции.

Взаимное крепление коробчатых габионов, расположенных рядом друг с другом

Взаимное крепление коробчатых габионов, расположенных рядом друг с другом

Если габионы монтируются на наклонную поверхность, и существует риск их сползания под тяжестью камней, то конструкцию следует жестко закрепить на определенном месте с помощью анкеров.

Перед заполнением габиона каменным наполнителем, переднюю фасадную его сторону рекомендовано временно укрепить опалубкой, которая будет способствовать сдерживанию напора камней, закладываемых в корзину.

При установке габионов в несколько уровней, сначала камнем заполняется нижний ряд, затем на него устанавливаются пустые короба, а затем они связываются с нижними элементами конструкции проволокой по всему периметру.

Если планируется установить криволинейные габионные конструкции, то готовые габионы после их сборки придется резать и подгонять их элементы под нужным углом.

Если задумано ломаное или даже криволинейное расположение габионов, то придется потрудиться, чтобы подогнать их друг к другу

Если задумано ломаное или даже криволинейное расположение габионов, то придется потрудиться, чтобы подогнать их друг к другу

Возможно, некоторые, перекрывающие друг друга части конструкции придется отрезать ножницами по металлу, а затем произвести окончательную увязку задуманной конфигурации

Монтаж «матрасных» габионных конструкций

Габионы «матрасного» вида собираются по той же схеме, что и коробчатые, однако, при их монтаже на местности существуют некоторые нюансы.

«Матрасный» габион в собранном виде и его крышка

«Матрасный» габион в собранном виде и его крышка

Установка пустых «матрасных» габионов производится на подготовленную площадку, застеленную геотекстилем. Затем их связывают между собой проволокой. Если габионами оформляется уклон участка, то их закрепляют на месте с помощью анкеров, вбивая их в грунт по представленной и описанной выше схеме.

При закрытии габионной «матрасной» конструкции на склоне рекомендуется крышку делать из цельных полос сетки сверху донизу.

При закрытии габионной «матрасной» конструкции на склоне рекомендуется крышку делать из цельных полос сетки сверху донизу.

Далее, после закрепления сетчатых коробов на всю закрываемую габионами площадь, их заполняют камнем. После этого вся конструкция накрывается крышкой, которая должна быть связана проволокой со всеми частями каркаса, то есть и с боковыми стенками, и с диафрагмами. При этом необходимо помнить, что ширина сетчатого полотна, используемого в качестве покрытия габионов, должна иметь ширину, не превышающую 2000 мм, длина же ее может быть (и это даже рекомендуется) равной длине всей конструкции по линии склона.

Далее нужно отметить, что при укреплении береговых линий и прибрежной донной части водоемов, матрасные габионы укладываются в предназначенные им места уже в заполненном виде с помощью специальной техники. Но это – промышленный масштаб работ, который невозможно выполнить самостоятельно.

Сборка цилиндрических габионов

Этот вид конструкций поставляется в полотнах, которым уже придан нужный размер, и даже имеется оснащение каркасной стягивающей проволокой.

Цилиндрический габион в разобранном виде

Цилиндрический габион в разобранном виде

Цилиндрический габион собирается в следующем порядке:

  • Полотно раскладывается на ровную поверхность, распрямляется и проверяется на наличие дефектов.
  • Далее, используя вдетую по боковым кромкам проволоку, полотно стягивают с двух сторон, одна из которых надежно закрепляется, вторая же остается стянутой, насколько это возможно, но не скрепленной.
  • После этого со стороны, которая капитально закреплена, начинается связывание свободных краев «разреза» получившегося цилиндра.
Два варианта увязки цилиндрического габиона. В любом случае оставляется «окно» для укладки камней, которое окончательно заделывается на завершающем этапе сборки

Два варианта увязки цилиндрического габиона. В любом случае оставляется «окно» для укладки камней, которое окончательно заделывается на завершающем этапе сборки

  • Когда цилиндр будет связан на ⅓ по своей длине, переходят к работе над второй стороной габиона. Сетка также стягивается, после чего производится связывание цилиндра тоже на ⅓ длины.
  • Таким образом, в середине образуется просвет, через который сетка и будет заполняться камнем.

Правда, ничего не мешает оставить окно для заполнения и с одного из краев, но выполнять операцию, как кажется, бедует не столь удобно.

  • После заполнения цилиндра, его связывают полностью.

Если цилиндрические габионы используются для укрепления береговой линии водоема с сильным течением или высоким уровнем воды, их сбрасывают в воду, используя специальную технику.

Создание габионных сооружений на местности

Теперь, зная, как собираются и устанавливаются габионы, можно перейти к рассмотрению конкретных примеров возведения этих сооружений.

Подпорные стенки, выстроенные из габионов

Отдельно нужно несколько слов сказать о габионах, которые выполняют функцию подпорных стенок, так как в этом качестве данную конструкцию используют чаще всего. Как видно из выше представленных характеристик, для постройки подпорных стен подойдут цилиндрические габионы и «Джамбо», в комплексе с ними при необходимости могут быть использованы и «матрасные» конструкции.

Подпорная стенка, выполненная из габионов и установленная под углом к укрепляемой стене

Подпорная стенка, выполненная из габионов и установленная под углом к укрепляемой стене

Стенки могут быть выведены по-разному, и их строение зависит от угла, под которым расположен склон на участке, и от того, насколько активно будет использована его верхняя площадка, то есть насколько высокой будет нагрузка на габионную конструкцию. В некоторых случаях приходится делать ступенчатую стенку, в других она устанавливается под углом к склону, в третьих крепления габиона заглубляется в склон.

Глубокие анкерные крепления, удерживающие габионы на склоне

Глубокие анкерные крепления, удерживающие габионы на склоне

Необходимо отметить, что укрепление склона – это достаточно хлопотный процесс, требующий проведения большого объема земляных работ. Однако, установка габионов в качестве подпорной стенки – это, пожалуй, оптимальный вариант как по сложности монтажа, так и по стоимости.

Схема монтажа габионов, выполняющих роль подпорной стенки.

Схема монтажа габионов, выполняющих роль подпорной стенки.

Один из примеров укрепления склона показан на рисунке выше:

1 – естественный грунт на участке;

2 – уплотненная песчано-гравийная засыпка;

3 – габион «матрасного» типа, служащий основой;

4 – пирамида из габионов коробчатого типа «Джамбо».

Если возникла необходимость использовать габионы в качестве подпорной конструкции, то придется произвести точные расчеты ее толщины и высоты, а это могут сделать только специалисты, так как от правильности расчетов и качества выполнения работ будет зависеть надежность такого усиления. Не стоит забывать также о том, что нужно будет продумать отвод воды, которая будет стекать по склону к подпорной стенке.

Поэтому, если решено производить постройку самостоятельно, не обращаясь к специалистам, то можно воспользоваться готовой схемой обустройства стенки, которую можно подобрать в интернете для каждого конкретного случая. Но при таком подходе винить в случае неудачи будет некого.

Постройка высокого забора из габионов

Выбирая габионы для возведения ограждающей конструкции, следует помнить, что она займет значительно больше полезного пространства участка, нежели обычный деревянный или металлический забор. Кроме этого, он будет гораздо тяжелее, чем традиционные ограждения.

Забор, выстроенный из габионов

Забор, выстроенный из габионов

Учитывая большой вес такого забора и предпочтительную его небольшую ширину, будет необходимо установить для прочности конструкции дополнительные опорные элементы.

Если грунт на участке достаточно плотный, то некоторые мастера не устраивают под габионный забор фундамента. Однако, если нужно установить надежное ограждение, которое не даст перекосов и будет служить длительное время, то лучше всего все-таки установить хотя бы мелко заглубленную основу.

Итак, для установки такого каменного забора потребуются следующие материалы:

  • Готовая стальная сварная сетка, выполненная из прутов, имеющих оцинкованное покрытие.
  • Если планируется сварить сетку самостоятельно, то нужно приобрести стальной прут диаметром 8÷10 мм. Но нужно правильно понимать и то, что в этом случае ограждение будет более тяжелым.
  • Необходимы столбы из трубы диаметром в 120÷150 мм или профильной трубы не менее 60×40 мм. Их высота должна быть равна высоте ограждения плюс 700÷800 мм для заглубления в почву.
  • Потребуется цемент и песок для укрепления столбов в грунте и для фундаментной ленточной основы, если планируется ее обустроить.

Работы по возведению габионного ограждения производятся в следующем порядке:

ИллюстрацияКраткое описание выполняемых операций

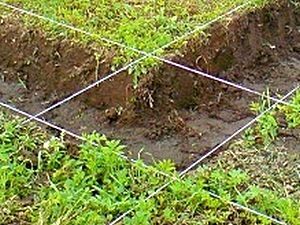

Первым шагом, начиная установку любого забора, на местности производят разметку его месторасположения. Этот процесс осуществляется с помощью деревянных колышков и шнура.
Сначала определяется одна точка, в которую вбивается колышек, от него и будет определяться линия будущего ограждения. На колышек закрепляется шнур, далее его растягивают на всю длину забора, корректируя ровность линии.
Когда линия будет проведена, нужно будет определиться с шириной траншеи для заглубления забора. После чего она также обозначается натянутым шнуром.
Следующим шагом с размеченного места снимается слой почвы на глубину 150÷200 мм.
Далее, в начале и конце линии забора лучше всего сразу установить опорные столбы и растянуть между ними шнуры.
Так можно добиться идеальной ровности установки остальных столбов, шаг которых размечается следующим этапом и должен составлять от 800 до 1200 мм.
Далее, в намеченных точках пробуриваются скважины глубиной в 600÷800 мм.
Глубина установки столбов в грунт определяется твердостью грунта.
Использовать можно ручной бур, ну а если есть возможность применить мотобур, то скорость выполнения работ только выиграет.

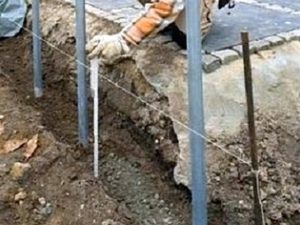

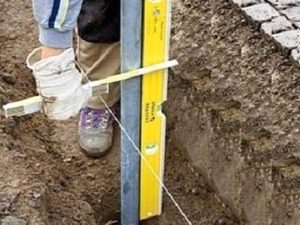

Следующим шагом в пробуренные скважины устанавливаются опорные столбы.
Вертикальность их установки выставляют по строительному уровню, как минимум в двух перпендикулярных плоскостях.

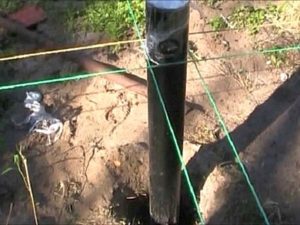

Чтобы сохранить стойки в нужном положении до заливки бетона и набора им прочности, можно из обрезков арматуры приварить временные подпорки.
Перед установкой трубы желательно покрыть противокоррозионной грунтовкой или специальным резинобитумным праймером.
Далее пустое пространство в скважинах вокруг столбов заполняется бетонным раствором из цемента, песка и гравия, изготовленного в пропорции 1 : 3 : 4.
Время застывания и набора бетоном минимально необходимой прочности составит 5÷7 дней, после чего можно будет продолжить работу по установке ограждения.
Следующим этапом дно траншеи рекомендовано заполнить слоем песка толщиной в 70÷100 мм и хорошо его уплотнить, для этого его смачивают водой.
Если же планируется установить в основании ограждения фундамент, то будет необходимо установить вдоль всей траншеи опалубку и оснастить ее арматурным каркасом.
В данном случае мастер решил использовать в качестве фундамента, уходящую в грунт на достаточно большую глубину нижнюю часть каменного забора.
При установке ограждения сборка габионов производится непосредственно на месте.
Для создания каркаса вначале от рулона (или от карты, в зависимости от используемого материала) отрезается сетка нужной длины, а по ширине с таким расчетом, чтобы она соответствовала ширине траншеи, так как она будет использована в качестве дна конструкции. Эта полоса сетки настилается вдоль траншеи с установленными в нее стойками, и в середине ее для каждого из столбов вырезаются отверстия.
Затем эту ленту необходимо уложить на дно траншеи – ее надевают через прорезанные отверстия на установленные стойки и опускают до утрамбованного на дне песка.

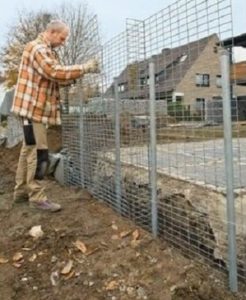

Далее, устанавливаются боковые части конструкции, которые фиксируются в грунте траншеи, через сетку дна стальными анкерами и закрепляется к стойкам-столбам с помощью проволоки или специальных хомутов.
Затем, на зафиксированную, на стойках сетку, с помощью вязальной проволоки или спиральным креплением фиксируются диафрагмы конструкции, с таким же шагом, что и стойки. Эти элементы жестко скрепят две стороны конструкции и разделят ее на секции, что поможет правильно распределить нагрузку на основание. Кроме того, диафрагмы в определенной степени в данном случае задают и ширину этого довольно узкого габиона.
Следующим шагом устанавливается вторая сетчатая стенка, которая прочно привязывается к диафрагмам той же вязальной проволокой.

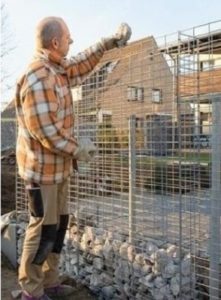

Когда монтаж корзин будет завершен, их равномерно вручную заполняют выбранным камнем.
Он может иметь один цвет или несколько оттенков. Если выбирается второй вариант, то камни можно укладывать горизонтальными или вертикальными полосами или же выложить из них разнообразные рисунки.
Если нижняя часть ограждения будет закапываться в грунт, то ее можно заполнить любым камнем или даже старым кирпичом, главное, чтобы он был уложен с такой же или даже более высокой плотностью, чем декоративный камень, который будет засыпаться в основную надземную часть конструкции.
После того  как нижняя часть габиона будет заполнена камнем, траншею закапывают, уплотняют грунт, выводя его уровень до общего уровня поверхности участка.
Если устанавливается сварная конструкция, выполненная из стального прута, то две стенки габиона связываются внутренними перемычками, которые часто закрепляются также с помощью сварки.
Однако, нередко практикуется и использование мощных затяжек с крючками, которые не позволят сеткам разойтись под давление камней. В таком случае эти затяжки можно устанавливать по мере заполнения габиона.
Конструкция ограждения габионного типа обычно не закрывается сверху крышкой, так как в этом нет никакой необходимости, и на этой детали габиона можно сэкономить.
Однако, рекомендовано верхние края стенок забора дополнительно связать проволочной стяжкой, если они изготавливаются из готовой сетки, или же, например, зафиксировать их между собой отрезками стального прута, если ограждение представляет собой сварную конструкцию.

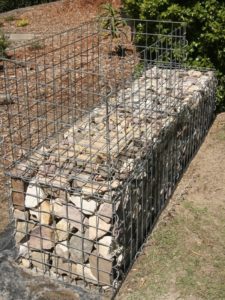

Постройка невысокого декоративного ограждения из коробчатых габионов

Следующий вариант забора имеет простую конструкцию и состоит всего лишь из трех коробчатых габионов. Он будет выполнять не столько ограждающую участок функцию, сколько декоративную, так как имеет эстетичный и оригинальный внешний вид. Еще одно преимущество данной конструкции заключается в отсутствии необходимости устраивать под нее фундаментную основу, так как коробчатые габионы в данном случае имеют широкое основание, что исключает риск их проседания, даже несмотря на их большую массу.

Такое приземистое ограждение способно разделить придомовой участок на зоны и одновременно стать его украшением

Такое приземистое ограждение способно разделить придомовой участок на зоны и одновременно стать его украшением

Для постройки этого небольшого забора необходимо подготовить следующие материалы:

  • Сварную сетку с ячейками 40×40 или 50×50 мм.
  • Вязальную проволоку.
  • Камень для заполнения габионных коробов.
  • Геотекстиль или черную пленку.
  • Анкеры для закрепления габионов к грунту.

Кроме этого, потребуются инструменты, которые можно найти в любом доме – это лопата, мотыга, кусачки или ножницы по металлу, молоток, плоскогубцы, рулетка и строительный уровень.

Постройка этого оригинального забора производится поэтапно:

ИллюстрацияКраткое описание выполняемых операций
Первое, что необходимо сделать при постройке этого ограждения, так же, как и в предыдущем случае — это произвести разметку места, где его планируется установить.

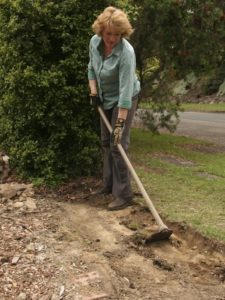

После определения площадки ее потребуется расчистить, то есть снять верхний слой почвы на 120÷150 мм. Для проведения этого процесса можно использовать обычную мотыгу.
После того как грунт будет убран, площадку следует хорошо утрамбовать, а затем произвести на нее гравийно-песчаную засыпку, которая поливается водой и также уплотняется, так, чтобы получился слой в 80÷100 мм.

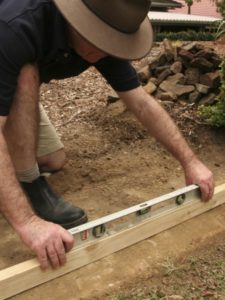

После уплотнения слоя подсыпки, площадку следует проверить на ровность с помощью бруса (правила) и строительного уровня.
Брус укладывается на утрамбованную поверхность площадки, а на него устанавливается строительный уровень.
Если измерительный инструмент покажет большой перепад, то подсыпку с одной из сторон нужно увеличить или уменьшить.

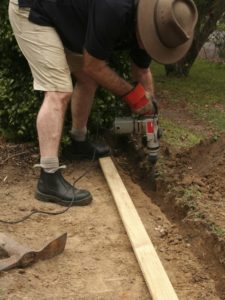

Следующим шагом с внешней стороны площадки нужно выкопать канавку, к которой будет установлена ограждающая пластиковая пластина – бортик.
Данный элемент будет служить защитой от влаги для металлической сетки коробов.
Канава роется глубиной 100÷120 мм и шириной в 120÷150 мм. Пластину устанавливают выше поверхности близлежащих поверхностей, так как в дальнейшем к ней будет прижиматься низ сетчатых коробов.
Далее, по внешнему краю канавы устанавливается защитный бортик, который временно прижимается к ее стенке доской толщиной в 25 мм.
Площадка, на которую будет устанавливаться ограждение, покрывается геотекстилем или черной пленкой, предназначенной для защиты конструкции от прорастания сквозь камни габиона сорняковых растений.
Кроме площадки, пленкой покрывается и канава, идущая вдоль нее, край пленки прижимается доской к бортику.

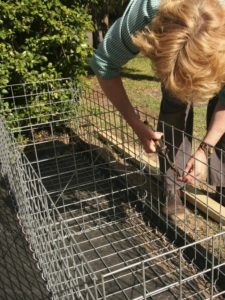

Настелив пленку, приступают к сборке габионных конструкций, изготовленных из сварной сетки с ячейками размером 50×50 мм.
Их детали раскладывают в непосредственной близости от подготовленной площадки и соединяют с помощью проволоки, скрученной в спираль.

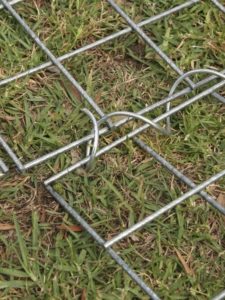

Спиральные скрепляющие элементы вкручиваются на края сложенных деталей конструкции. Таким способом соединяются боковые стороны с дном, а также между собой.
Спиралью же закрепляется и крышка с одной стороны короба.
Концы спиральных креплений необходимо тщательно закрутить плоскогубцами, так, чтобы они прочно удерживали элементы короба, иначе, при установке его на постоянное место, спираль может соскользнуть.
Далее, собранный короб устанавливается на подготовленное для него место и прижимается с передней лицевой стороны к бортику.
После этого в корзине устанавливаются и скрепляются с длинными стенками разделительные диафрагмы. Эти элементы монтируются с шагом в 750÷1000 мм.
Если же короб имеет длину в 1000 мм, то его можно диафрагмой разделить пополам.
Данные элементы придают конструкции жесткость и способствуют сдерживанию ее распирания под высокой нагрузкой.
Диафрагмы закрепляются к донной части и боковым стенкам спиральным креплением.
Дополнительно рекомендовано стянуть стенки проволочными ребрами жесткости (затяжками), имеющими толщину в 5÷7 мм.
Особенно актуальны эти элементы в высоких габионных корзинах, где их устанавливают с шагом в 120÷150 мм по высоте.
Следующим шагом производится заполнение корзин камнем.
Если есть возможность отобрать камни с ровными поверхностями, то их рекомендовано укладывать гладкой стороной наружу, прижимая их к стенкам габиона любыми камнями, укладываемыми в середине корзины.
В любом случае, соседние корзины заполняются камнем одновременно, то есть параллельно. Причем укладывать заполнитель нужно как можно плотнее.
Закончив заполнение нижних контейнеров габиона, и закрепив на них крышки, сверху них устанавливают пустую, готовую к заполнению корзину.
Ее дно связывается по всему периметру с нижней, уже полностью заполненной и закрытой конструкцией.

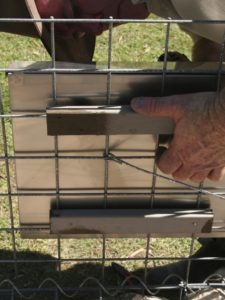

На данном варианте ограждения запланировано еще и размещение почтового ящика.
Поэтому перед закладкой камня в верхнюю корзину, производится закрепление ящика на сетке.
После того как ящик будет закреплен на фасадной стороне ограждения, контейнер можно также заполнять камнем.
Процесс проводится точно так же, как и при закладке камня в нижнюю часть габиона, с последующей установкой и фиксацией крышки.

Результат проделанной работы представлен на иллюстрации в начале раздела. Конечно, такое ограждение не защитит от нежелательных гостей, но оно может служить в качестве лавочки, на которой можно проводить летние вечера, а сзади этой конструкции, при желании, можно поставить легкий высокий забор из той же сетки.

Оформление габионом дачного пруда

Отлично подойдет габионная конструкция и для укрепления стенок декоративного пруда. В данном варианте для искусственного водоема круглой формы нужно будет соорудить криволинейную конструкцию из стальной сварной сетки. Обычно емкость для пруда устанавливается в котлован, выкопанный в грунте, который защищает его стенки от внешних повреждений. При постройке габиона вокруг водоема можно избежать тяжелых земляных работ и не думать о том, куда деть выбранный грунт, так как углубить емкость придется не более чем на 150 мм. Если приобретена готовая емкость для пруда, то все размеры конструкции и площадки подгоняется именно под нее.

Небольшой прудик на загородном участке, укрепленный габионом

Небольшой прудик на загородном участке, укрепленный габионом

Для изготовления металлических конструкций для этого габиона, выстраиваемого вокруг круглого пруда диаметром в 1460 мм и рассчитанного на 500 литров, использовалась сетка с ячейками размером в 25×100 мм. Для заполнения сетчатых потребовалось 475 кг круглого белого камня средней фракции.

Работы по постройке этой конструкции также проходят поэтапно.

  • Первым шагом производится очистка площадки от дернового слоя и выборка грунта для заглубления емкости пруда.
  • Далее, поверхность площадки разравнивается.
  • После этого можно переходить к раскрою и монтажу металлической сварной сетки.
  • В данном случае придется выполнить две части конструкции разной формы, которые затем соединяются между собой – это криволинейная часть, обрамляющая водоем, и коробчатая, примыкающая к ней.
 Формирование каркаса ограждающего габиона для круглого пруда

Формирование каркаса ограждающего габиона для круглого пруда

  • Сначала стоит заняться криволинейным габионом, который состоит из двух основных стенок – внутренней и наружной, а также из диафрагм-перемычек, разделяющих конструкцию на секции и придающих ей прочность.

— Первым шагом изготавливается и монтируется внутренняя окружность, концы которой скрепляются вязальной проволокой. Получившаяся окружность выравнивается и закрепляется к грунту анкерами.

— Далее, из целых сетки вырезаются фигурные детали донной части габиона, они укладываются на грунт вокруг внутренней стенки, а затем связываются с ней вязальной проволокой.

— Затем на внутреннюю стенку с шагом в 300 мм, по всей ее высоте, а также к донной части, фиксируются разделяющие диафрагмы, которые должны иметь одинаковую ширину.

— После этого растягивается и прикрепляется к диафрагмам, а затем и ко дну конструкции, внешняя стенка габиона. Ее можно прикрепить вязальной проволокой или же спиральным креплением.

Если участок имеет уклон, то еще придётся потрудиться, чтобы вывести верхний срез габиона в горизонтальную плоскость

Если участок имеет уклон, то еще придётся потрудиться, чтобы вывести верхний срез габиона в горизонтальную плоскость

  • Далее, по уже рассмотренным ранее схемам, собирается коробчатый каркас, который после сборки присоединяется к круглой конструкции. Коробчатая корзина должна быть привязана к круглой по всему периметру своей торцевой стороны вязальной проволокой.

Здесь нужно уточнить, что обычно под любые габионы, на подготавливаемую площадку настилается геотекстиль или же черная пленка и монтаж пруда не является исключением. Однако, в показанной композиции это правило по каким-то причинам не было соблюдено.

Соединение круглого и коробчатого каркасов габиона

Соединение круглого и коробчатого каркасов габиона

  • Перед тем как устанавливать готовую емкость для воды в металлическую конструкцию, нужно произвести два действия:

— Заполнить часть высоты габиона камнем, чтобы придать конструкции необходимую массивность и устойчивость.

— Закрепить на внутренней стенке проволочного каркаса защитный материал, так как проволока острыми концами может повредить герметичность емкости для воды.

Защитная ткань должна иметь достаточно большую толщину, быть мягкой и гибкой, прочной и устойчивой к влаге. В данном случае, в качестве защиты, использовался строительный ватин.

Закрепление ватиновой подложки перед установкой полимерной емкости искусственного пруда

Закрепление ватиновой подложки перед установкой полимерной емкости искусственного пруда

  • После заполнения ⅓ высоты стенок габиона камнем, защитный материал растягивается на стенке, загибается внутрь конструкции и закрепляется с помощью обычных прищепок. Когда работы будут закончены, фиксация защитного слоя больше не потребуется.
  • Далее, в образовавшийся круг устанавливается полимерная емкость для воды. Чтобы ее края не опускались, их также прихватывают прищепками, снятыми с защитной подложки.
Установка емкости из прочного пленочного пластика. Каменное заполнение габиона потом плотно зафиксирует подвернутые края.

Установка емкости из прочного пленочного пластика. Каменное заполнение габиона потом плотно зафиксирует подвернутые края.

  • Следующим шагом края емкости заворачиваются внутрь стенки круглой части габиона, и сетчатая конструкция до верха заполняется камнем. При этом она оставляется открытой, то есть на нее не устанавливается крышка.
  • Коробчатая часть габиона после установки и закрепления крышки, покрывается дощатым настилом, который будет выполнять роль лежанки или скамейки. Размер настила в данном случае составляет 300×1000 мм, и находится он на высоте 500 мм от уровня грунта.
Такой аккуратный и оригинально смотрящийся пруд наверняка станет излюбленным местом отдыха, особенно для детворы

Такой аккуратный и оригинально смотрящийся пруд наверняка станет излюбленным местом отдыха, особенно для детворы

Такой пруд на даче или на территории загородного дома станет прекрасным местом для отдыха. Правда, в дополнение к такому сооружению придется приобрести насос, или же при постройке габиона необходимо заранее продумать подвод труб для слива воды, так как без ее периодической замены никак не обойтись.

Опираясь на представленные примеры габионов и на предложенные инструкции по их изготовлению, креативному хозяину участка не составит большого труда внести в эти варианты необходимые изменения и применить их для воплощения собственных идей в жизнь.

А для того чтобы «подстегнуть фантазию» читателя, предлагаем посмотреть еще и небольшой видеосюжет, в котором показаны габионы, созданные хозяевами участков своими руками:

Видео: Широчайшие возможности для творчества – самодельные габионы, как украшение придомового участка

Комментарии:

Задайте вопрос здесь или на нашем форуме



Получай лучшее на почту
Нажимая на кнопку, вы даёте согласие на обработку своих персональных данных

Присоединяйтесь к нашему сообществу

И получите ещё больше идей и лайфхаков по ремонту, дизайну и строительству из наших социальных сетей


Уже 400 000 участников с нами, присоединяйтесь и вы!
