Укладка тротуарной плитки своими руками


Укладка тротуарной плитки своими руками

В процессе облагораживания участка около загородного дома или дачи ответственным хозяевам никак не обойтись без организации дорожек, площадок перед домом или в глубине сада, предназначенных для летнего отдыха или парковки машины. Проще всего, конечно же, закатать их в асфальт или бетон, но эти материалы ну никак не добавят участку эстетики и эксклюзивности. Поэтому в последнее время большинство владельцев усадеб останавливаются на тротуарной плитке.

Укладка тротуарной плитки своими руками

Укладка тротуарной плитки своими руками

Укладка тротуарной плитки своими руками вполне возможна, но займет достаточно много времени, поэтому лучше выполнять эту работу с помощником. Процесс должен проводиться строго поэтапно, и каждый из технологических шагов стоит выполнять аккуратно и не торопясь.

Инструменты и материалы для работы

Перед началом проведения работ необходимо подготовить все для этого необходимое - рабочий инвентарь и материалы.

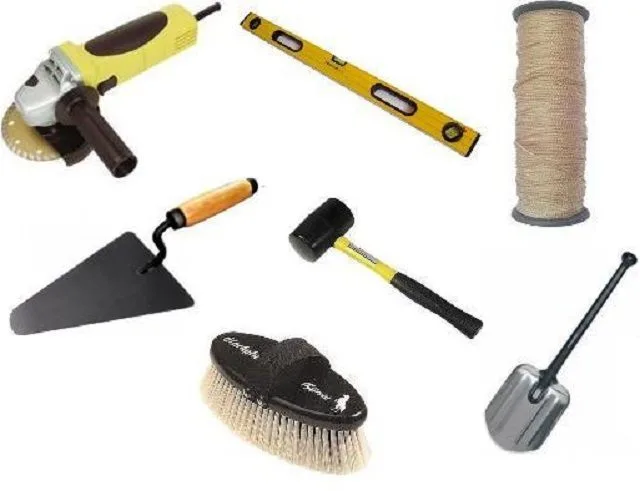

Инструменты, необходимые для укладки тротуарной плитки

Инструменты, необходимые для укладки тротуарной плитки

  • Из инструментов будут необходимы:

- Лопаты штыковая и совковая для выемки грунта.

- Грабли для разравнивания сыпучих строительных материалов.

- Деревянные колья или штыри из отрезков арматуры, а также бечевка (шнур) для разметки территории.

- Резиновый молоток для выравнивания плитки и бордюров.

- Строительный уровень и рулетка.

- Щетка или веник для распределения песка поверх уложенной плитки.

- Трамбовка ручная или механическая, в зависимости от размеров облагораживаемой площади.

- Длинная ровная труба или направляющие для разравнивания песка, если плитка будет укладываться без цементно-песчаной смеси.

- Шлифмашинка с диском для резки камня. Без нее не обойтись тех случаях, если придется резать тротуарные блоки.

  • Из материалов для выполнения работ необходимо приобрести:

а) Саму тротуарную плитку. Она может быть изготовлена по разным технологиям и из различных материалов. Соответственно, несколько отличаются и ее характеристики. Некоторые основные свойства разных видов тротуарной плитки – в прилагаемой таблице:

Эксплуатационные качестваПолимерная плиткаБетонная вибролитаяБетонная вибропрессованная
Средняя плотность в кг/ м³1650-18002320-24002200-2400
Водопоглощение массы0.154-4,55,5-6,5
Прочность при сжатии, МПа17-1840-5040
Прочность при сгибе, МПа17-256-75-5,5
Морозоустойчивость, циклыБолее 500300-400200-300
Истираемость, г/кв. см0,05-0,10,3-0,40,5-0,7

Кроме этого, при покупке тротуарной плитки необходимо учитывать и другие моменты, которые важны для надежности и эстетичности будущих дорожек и площадок. Например, для участка, который не будет испытывать больших нагрузок, вполне подойдет плитка, имеющая толщину до 60 мм. Если же предполагается, что на замащиваемую территорию будет заезжать машина, то необходимо выбирать брусчатку, имеющую толщину 60 и более миллиметров.

Одновременно, конечно, хозяева должны определиться с конфигурацией плитки, ее расцветкой и т.п. Разные типы и оттенки блоков позволяют выкладывать мозаичные рисунки, поэтому, если есть желание не ограничиваться простым «серым» мощением, то следует продумать заранее узор и, соответственно, количество плиток той или иной расцветки и формы. Возможно, что в этом поможет таблица с некоторыми популярными моделями тротуарной плитки, приведенная ниже:

Плитка в кладкеНаименование изделияГабаритные размеры в ммМасса в кгКол-во шт. в 1 м²Вид отдельной плитки
LBH

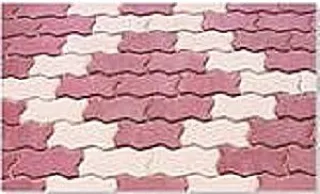

Плитка13.Ф.6 «Волна»240120603.640плитка5
3.Ф.8 «Волна»240120804.6640
Плитка21.П.4 «Прямоугольник»19797401.95020130722_9688259
1.П.6 «Прямоугольник»19797401.950
1.П.8 «Прямоугольник»19797401.950
плитка31.К.6 «Квадрат»197197605.4325145
Плитка41.К.6 «Уголок»197197/97604.053412519160

L- длина, В - ширина, Н-высота

На что еще нужно обратить особое внимание, выбирая плитку, кроме указанных выше характеристик? Существуют критерии оценки тротуарных блоков, проверенные практически:

- Качество плитки можно определить, не заглядывая в характеристики, ударив один блок о другой – если послышится глухой звук, то в смесь для изготовления брусчатки добавлено слишком много воды. Если же звук при ударе получится звенящим, то плитка изготовлена согласно технологии и имеет высокое качество.

- Если приглянулась брусчатка, имеющая очень яркий цвет, но ее стоимость достаточно низкая, то, скорее всего, применены красящие пигменты низкого качества, которые, во-первых, нестойкие сами по себе, а во-вторых   значительно снижают прочностные качества плитки.

Очень важно покупать плитку из одной партии изготовления, потому что в иначе блоки могут отличаться не только по размеру и цвету, но и по составу смеси, из которой их изготовили.

Как и все строительные материалы, тротуарную плитку нужно приобретать с «резервом», из расчета на 15% больше, чем площадь предполагаемого мощения. Запасные блоки будут необходимы при случайном бое, обнаружении брака, порчи и неизбежных отходах во время резки.

б) Бордюры для ограждения мощеной площадки.

в) Геотекстиль, размер которого должен превышать площадь кладки на 200 ÷ 250 мм с каждой стороны, для того, чтобы он находил на стенки углублений для укладки слоев.

г) Материалы для укладки подстилочных слоев - песок, гравий или щебень, цемент. Их количество рассчитывается в зависимости от покрываемой площади, количества, типа и предполагаемой толщины слоев засыпки.

д) Баллончик с краской яркого цвета. Им удобно делать предварительную разметку, не прилагая усилий. Краску можно заменить известью, которую рассыпают, обозначая края будущей дорожки или площадки.

е) Арматурную решетку для бетонирования площадки. Она нужна далеко не всегда - потребуется лишь в том случае, если основу под кладку брусчатки необходимо будет упрочнить.

Подготовив все необходимое, можно переходить к разметочным работам на участке.

Проведение разметки территории

Первое, что необходимо сделать - это определить и разметить область, где будет находиться площадка или дорожка, которую необходимо замостить. Для предварительного этапа потребуется рулетка и баллончик с краской яркого цвета. Измерения нужно начинать от дома, ворот, забора или другой постройки, к которой будет примыкать выкладываемая плиткой площадка.

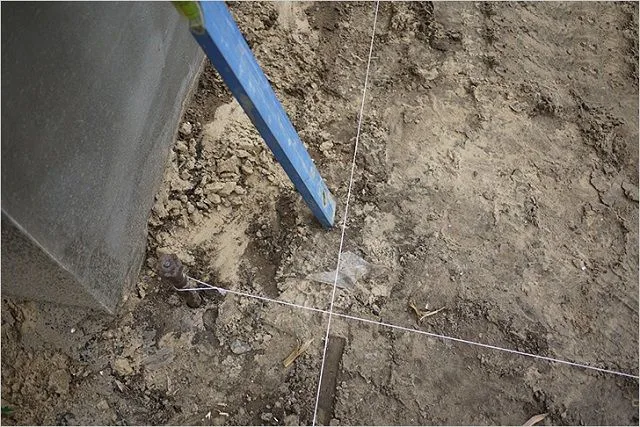

Все начинается с разметки...

Все начинается с разметки…

От строения отмеряется нужное расстояние по длине и ширине, краской же делаются отметки в виде точек или линий. Если плиткой будет замащиваться дорожка, то по ее направлению делается еще несколько замеров, чтобы сохранить заданную ширину.  Параметры площади рекомендовано подгонять под размер плитки, то есть лучше всего устанавливать размеры, кратные параметрам плитки, чтобы как можно меньше пришлось ее резать.

Сделав предварительную разметку, которая задаст направление или определит область площадки, можно переходить к точной разметке с установкой колышков и натягивание шнуров.

В любом случае, все измерения и нанесение линий начинаются от одной определенной точки отсчета, к которой привязывается дальнейшее расположение всех остальных ориентиров.

Допустим, что за точку отсчета взят угол дома. В этом случае, около него и на ширину дорожки или площадки, а также в их завершении, забиваются колышки, на которые натягивается бечевка, ограничивающая место, где будут проводиться дальнейшие работы.

Делая разметку основной площади дорожки или места отдыха, нельзя забывать, что поддерживать конструкцию всех слоев должны будут бордюры, для которых тоже нужно предусмотреть место с одной или с обеих сторон укладываемой тротуарной плитки.

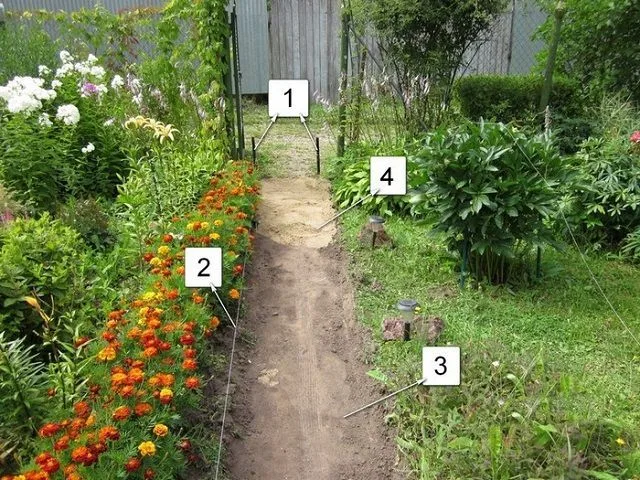

Пример разметки и предварительной подготовки садовой дорожки перед мощением

Пример разметки и предварительной подготовки садовой дорожки перед мощением

1 — колышки;

2 — бечевка;

3 — грунт после снятия почвы;

4 — засыпка песком.

Предварительная подготовка площадки

Подготовка площадки проводится по-разному, в зависимости от ее предназначения, так как тротуарной плиткой выкладываются не только тропинки и места для отдыха, но и стоянки для автомобилей, которые требуют более высокой прочности. Поэтому подготовка места и укладка слоев может различаться.

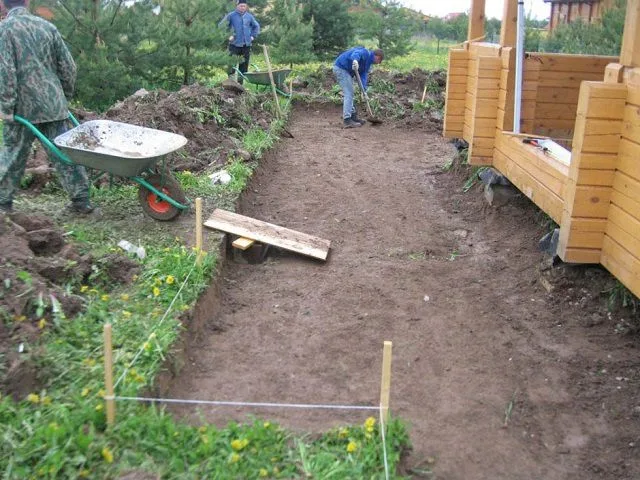

Разметка и подготовка площадки около дома

Разметка и подготовка площадки около дома

В любом случае, для чего бы ни была предназначена площадка, после определения ее точного расположения, переходят к подготовительной работе, которая заключается в рытье относительно неглубокого котлована. Его глубина будет зависеть от материалов укладываемых слоев и их толщины. Для работы потребуется штыковая и совковая лопата, а также тачка для транспортировки срезанного грунта.

Верхний слой почвы должен быть снят на толщину до 150 ÷ 200 мм, вместе с корнями всех расположенных на этом участке растений. Эту плодородную почву не стоит вывозить за пределы участка - ее вполне можно использовать для обустройства грядок.

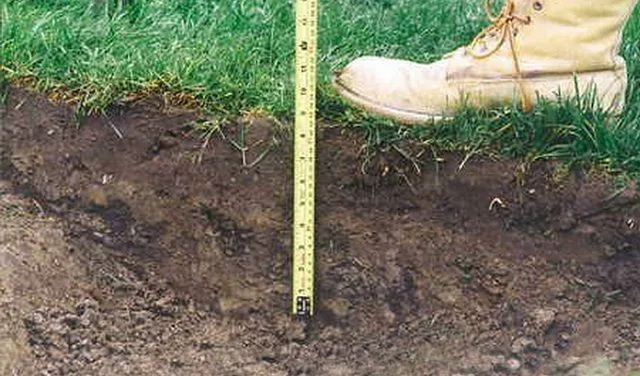

Контроль глубины выкапываемого котлована (траншеи)

Контроль глубины выкапываемого котлована (траншеи)

Если для устройства площадки будет необходимо дополнительное укрепление, то котлован углубляется до 400 ÷ 500 мм.

Освобожденная от почвы площадка должна быть достаточно ровной, по ней неплохо было бы пройтись ручной трамбовкой, чтобы уплотнить верхний взрыхленный грунт. Если на ней в процессе выемки почвы образовались серьезные углубления, их необходимо присыпать грунтом и дополнительно утрамбовать эти места, выведя всю поверхность на один уровень.

Эти работы проводятся одинаково для укладки плитки на самых разных площадках или дорожках, но дальнейшие работы по подготовке могут серьезно различаться.

Первый вариант

В первую очередь стоит рассмотреть, как укладываются подстилочные слои для площадок, которые не будут подвергаться серьезным нагрузкам - это дорожки, зоны отдыха или пешеходные участки перед домом, отмостки вокруг него.

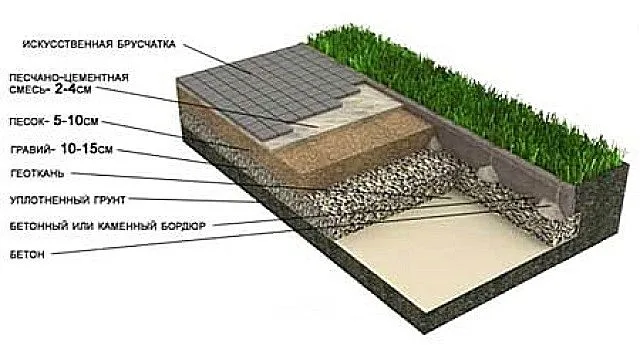

Примерная схема создаваемых слоев

Примерная схема создаваемых слоев

В подготовленный котлован на поверхность грунта в данном случае укладываются следующие материалы - геотекстиль, щебень или гравий, песок и цементно-песчаная смесь. Нужно отметить, что иногда тротуарную плитку укладывают и просто на утрамбованный слой песка.

Следуя данной схеме, слои засыпки необходимо укладывать так:

  • На грунт настилается геотекстиль, который предотвратит прорастание растительности через уложенные слои и тротуарную плитку. Кроме того, он определенным образом выполняет и своеобразную армирующую функцию.
  • Выше располагается слой гравия или щебня, который насыпается с небольшим возвышением у центра площадки или, дорожки - это необходимо делать для того, чтобы вода не задерживалась на замощённой поверхности, а стекала в стороны бордюров. Затем гравий разравнивается и укатывается, но форма покатого «холма» сохраняется. Утрамбованный слой должен составлять 100 ÷ 150 мм.

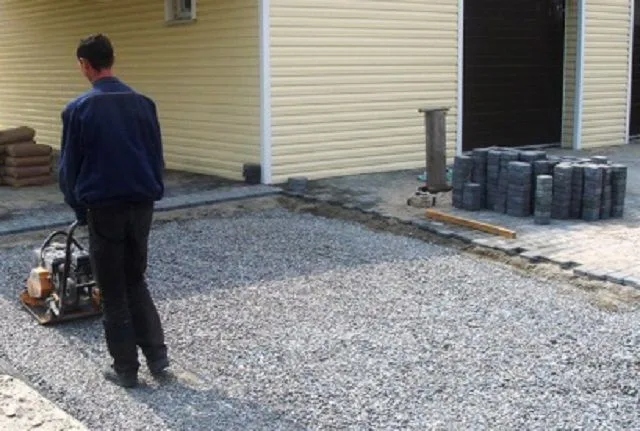

Трамбовка гравийной "подушки" виброплитой

Трамбовка гравийной «подушки» виброплитой

  • После того, как гравий будет уплотнен, площадка по всему периметру или вдоль будущей дорожки огораживается бордюрами.

Бордюры, ограждающие площадку, устанавливаются между ней и вертикальным обрезом грунта, расположенного по периметру площади (или вдоль дорожки). Бордюрные блоки закрепляют на бетонный раствор, уложенный на утрамбованную подушку из щебня или гравия. Ровность бордюров вымеряется по уровню, а при необходимости корректируется резиновым молотком.

Ограждающие блоки также могут быть выставлены на насыпь из песка. В любом случае, траншея для их установки должна иметь такую глубину, чтобы после укладки плитки, бордюр возвышался над ней уровнем замощенной площадки на 50 ÷ 60% от своей высоты.

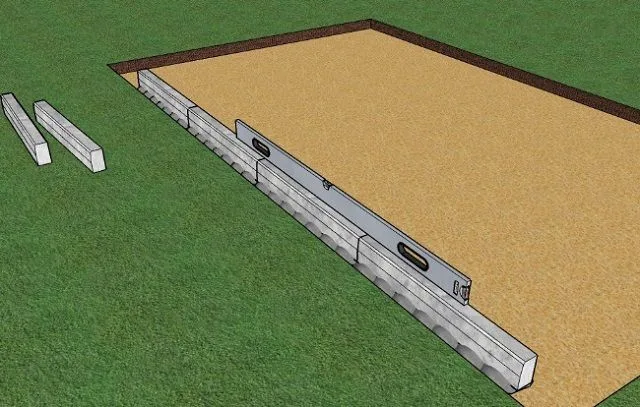

Установка бордюров по периметру с обязательным контролем их уровня

Установка бордюров по периметру с обязательным контролем их уровня

  • Далее, на гравий насыпается слой песка, который распределяется по поверхности с помощью граблей, хорошо увлажняется, а затем утрамбовывается. В утрамбованном виде толщина песчаного слоя должна составлять от 50 до 100 мм.

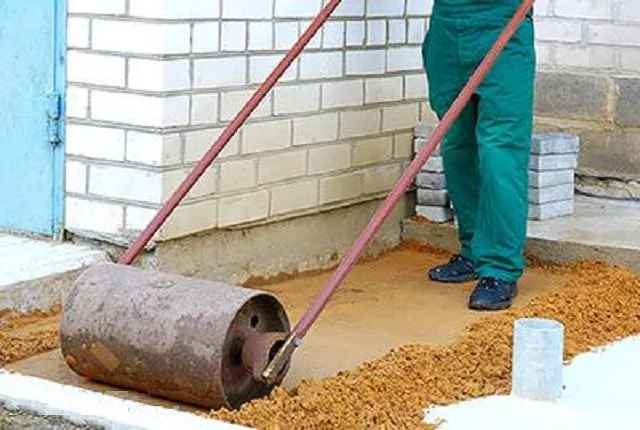

Уплотнение песчаного слоя ручным катком

Уплотнение песчаного слоя ручным катком

Трамбовать песок можно с помощью ручной трамбовки, катка или специальной трамбовочной машины - это будет зависеть от размера подготавливаемой площади.

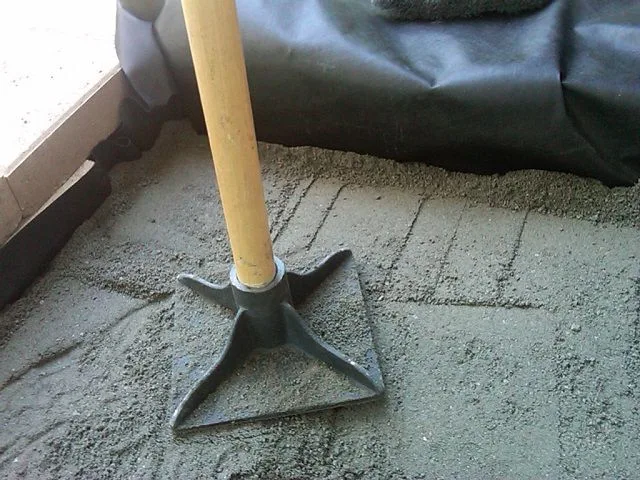

Трамбовка цементно-песчанной смеси

Трамбовка цементно-песчанной смеси

  • Следующим этапом готовится песчано-цементная смесь и распределяется сверху песка, затем увлажняется и тоже уплотняется. В утрамбованном состоянии толщина этого слоя должна составлять 20 ÷ 40 мм.

Второй вариант подготовки — для больших нагрузок

Этот вариант подготовки проводится в том случае, если площадка будет предназначена для автостоянки. Понятно, что для такой цели требуется более прочная и надежная основа, чтобы поверхность со временем не проседала. Это именно тот вариант, когда котлован должен иметь глубину в 400-500 мм.

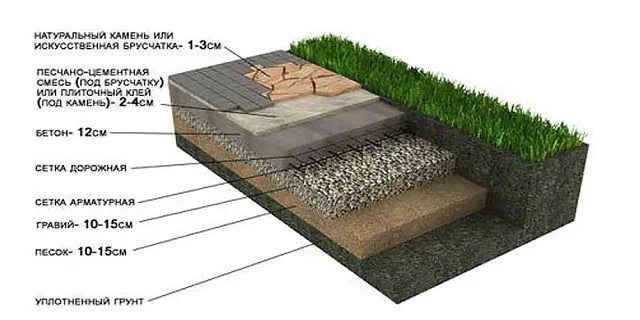

Схема укладки слоев на площадке, где предполагаются большие нагрузки

Схема укладки слоев на площадке, где предполагаются большие нагрузки

  • В этом случае на подготовленный и утрамбованный грунт делается засыпка из песка. Он увлажняется и утрамбовывается, и в готовом виде песчаный слой должен составлять 100 ÷ 150 мм. Чтобы точно определить толщину слоев, их величину можно разметить заранее на стенках котлована. Для этого высота вымеряется рулеткой и отмечается краской из баллончика через тонкую трубку, по всему периметру котлована.
  • Таким же образом укладывается следующий слой, состоящий из гравия или средней фракции щебня. Он также разравнивается и уплотняется, и в утрамбованном состоянии должен составлять не менее 100 ÷ 150 мм. Эта «подушка» будет служить надежной основой для следующего слоя.
  • Чтобы укрепить основу под брусчатку, на гравийный слой укладывается арматурная металлическая решетка с ячейками в 80 × 80 или 100 × 100 мм. Готовую решетку можно заменить металлическими прутьями арматуры толщиной в 6 ÷ 8 мм, которую укладывают в виде решетки и скрепляют проволочной скруткой.

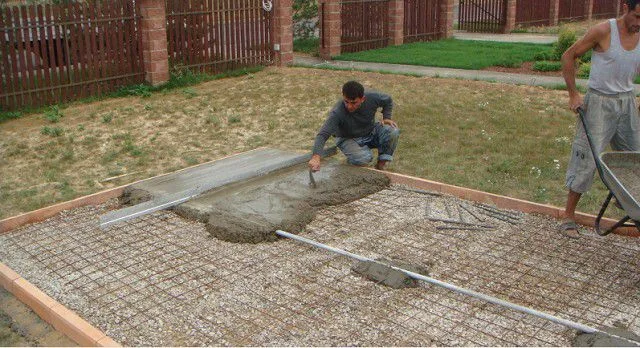

Бетонирование площадки. В качестве  опалубки использован кирпич

Бетонирование площадки. В качестве  опалубки использован кирпич

  • На решетку устанавливаются направляющие маячки. Их поднимают на высоту толщины стяжки, которая должна составлять порядка 100 ÷ 120 мм. Маячки выставляются по строительному уровню и закрепляются на горки из бетонного раствора.
  • Пока раствор будет сохнуть, вокруг площадки устанавливаются бордюры, а если они не предусмотрены или их планируется установить позже, то для стяжки, на ее высоту, устанавливается опалубка из кирпичей или досок.
  • После того как раствор под маячками схватится, можно заливать на площадку бетон, состоящий из песка и цемента, в пропорции 3:1. Раствор распределяется по поверхности, толщиной выше маячков, а затем с помощью правила, которое ведут по направляющим, как по рельсам, разравнивается до их уровня. Желательно залить всю площадку за один подход. Если же приходится откладывать заливку части площадки до завтра, то рекомендовано уже залитый участок накрыть полиэтиленовой пленкой. Стяжка оставляется для схватывания и упрочнения - этот период продлится от 7 до 12 дней. Чтобы стяжка была более прочной, ее нужно в течение 3 ÷ 5 суток, начиная с дня после заливки, ежедневно смачивать водой и укрывать затем полиэтиленовой пленкой.
  • Когда стяжка будет готова, по ее периметру на бетонный раствор устанавливаются бордюры. Такой вариант подойдет в том случае, если ограждающие элементы имеют небольшую высоту. Раствор под бордюрами тоже должен схватиться, и только после этого можно переходить к следующему слою.

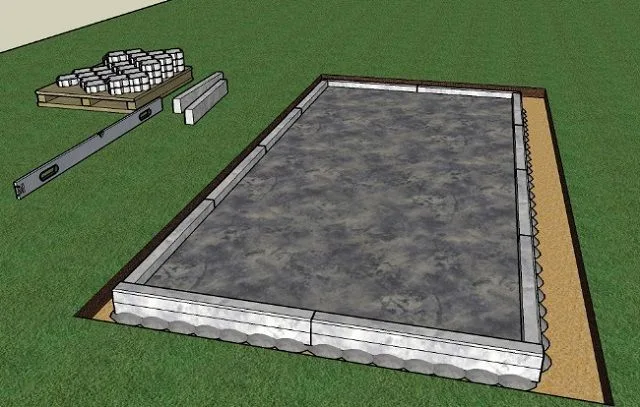

Установка бордюров вокруг забетонированной площадки

Установка бордюров вокруг забетонированной площадки

  • На ровную огражденную забетонированную поверхность устанавливают временные маячки в 20 ÷ 40 мм высотой – именно такую высоту должен иметь следующий сухой слой, состоящий из песка и цемента. Он замешивается заранее и высыпается на бетонированную площадку, а затем распределяется лопатой и граблями, а после этого – выравнивается правилом по маячкам.

Третий вариант — при кладке  плитки на песок

Этот вариант чаще всего выбирается при укладке тротуарной плитки, видимо, потому, что он менее трудоемок, чем два вышеописанных. В этом способе мощение осуществляется на песчаную подушку.

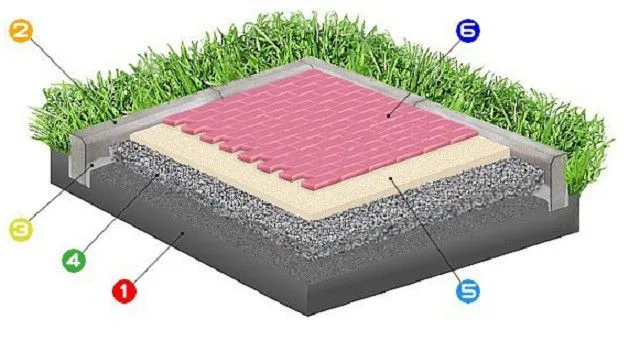

Схема при укладке тротуарной плитки на песок

Схема при укладке тротуарной плитки на песок

1 — грунт;

2 — бордюры;

3 — бетонный раствор;

4 — щебень;

5 — песок;

6 — брусчатка.

  • Если выбран такой вариант укладки, то котлован должен иметь глубину в 200 ÷ 250 мм, но по его периметру или по краям дорожки роется траншея на 100 ÷ 150 мм глубже основного котлована. Эта траншея будет необходима для установки бордюров - с них и начинается подготовка к основным работам.

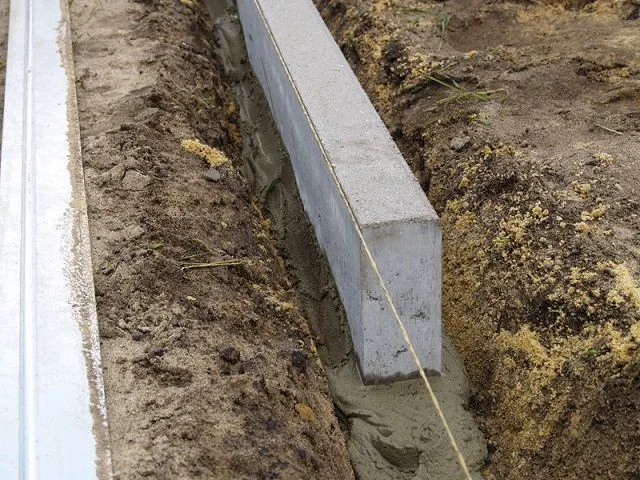

Установка бордюров на густой бетонный раствор

Установка бордюров на густой бетонный раствор

  • В траншею засыпается и утрамбовывается щебень средней фракции, слоем в 50 мм.
  • Сверху него выкладывается густой бетонный раствор.
  • На него выставляются и выравниваются по уровню бордюры. Установив их, не нужно ждать, пока бетон схватится - можно сразу же переходить к следующей операции. Высота бордюра должна быть рассчитана таким образом, чтобы после укладки плитки, он возвышался над ней на 70 ÷ 80 мм.

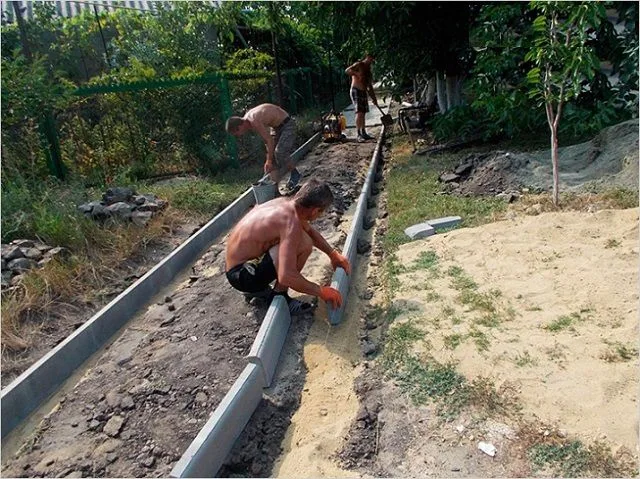

Бордюры выравниваются и по линии, и по высоте

Бордюры выравниваются и по линии, и по высоте

  • На дно всего котлована между бордюрами делается засыпка из щебенки, которая разравнивается и утрамбовывается. В уплотненном виде толщина этого слоя должна составлять 100 ÷ 120 мм. Слой из щебня служит упрочняющей составляющей конструкции, а также ее дренажом, который не даст воде застаиваться под плиткой.
  • Сверху щебня высыпается песок, смачивается, уплотняется, а затем его поверхность выравнивается по установленным вглубь песка направляющим-маячкам. Толщина песчаного слоя должна составлять также 100 ÷ 120 мм.

Нужно отметить, что выравнивание уплотненного песка на больших площадях лучше производить по мере укладывания плитки, чтобы не проводить эту работу дважды. Когда часть площадки будет выложена брусчаткой, можно будет выровнять всю поверхность, а дальнейшую работу делать стоя на уже замощённом участке площадки, то есть. проводить монтаж плитки от себя.

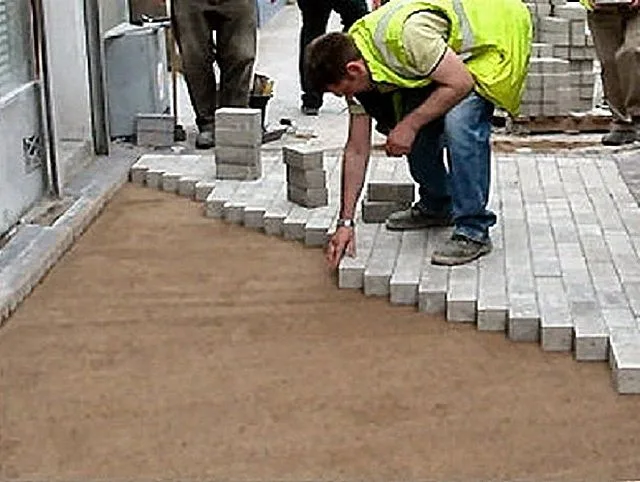

Чтобы не повредить выровненный слой песка, укладку тротуарной плитки лучше вести от себя

Чтобы не повредить выровненный слой песка, укладку тротуарной плитки лучше вести от себя

Укладка тротуарной плитки

Нужно сразу же сказать, что на песчаную и песчано-цементную подушку плитка укладывается одинаково. Главное - чтобы поверхность была качественно подготовленной.

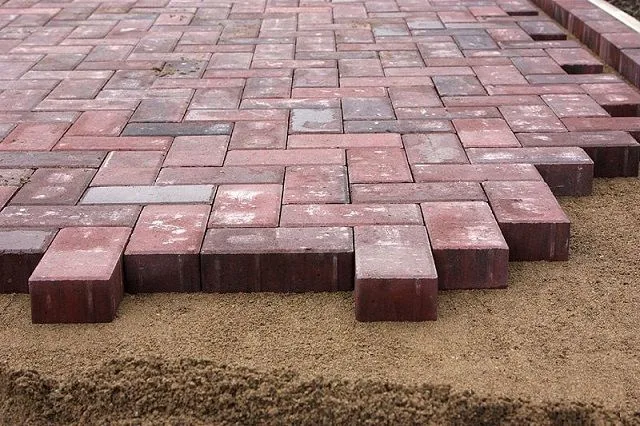

Половина успеха - очень тщательно подготовленная к мощению площадка

Половина успеха — очень тщательно подготовленная к мощению площадка

  • Перед тем как начинать укладку плитки на подготовленной поверхности, нужно разобраться в конструкции стыковки разных по форме и размеру блоков. Этот «тренировочный процесс» можно провести на обычной ровной поверхности, например, на верстаке. Если кладка планируется сложной и будет состоять из двух ÷ трех видов или размеров плитки, то чтобы не путаться, лучше всего составить схему, которую во время работы можно держать рядом с собой.

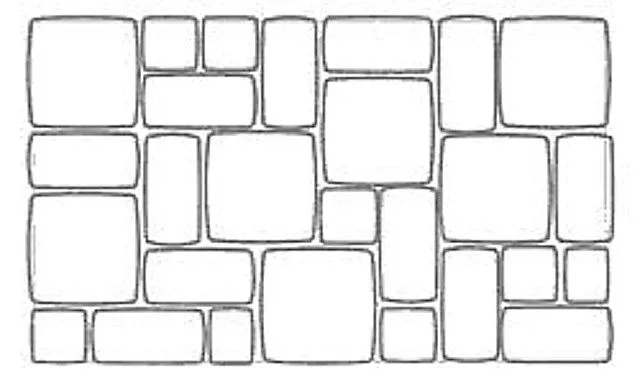

Один из вариантов схемы укладки тротуарной плитки

Один из вариантов схемы укладки тротуарной плитки

  • В том случае, если на площадке есть линия упора для первого ряда, например, стена дома, то можно начинать кладку от нее. Проще будет монтировать плитку, начиная от установленного бордюра, так как он имеет ровные поверхности и уже горизонтально выставлен по уровню.

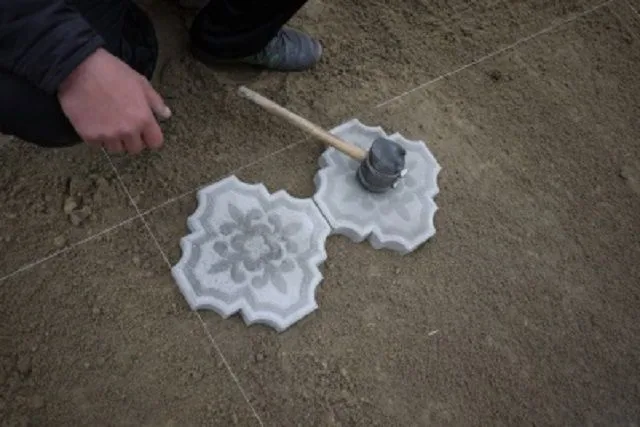

Укладку всегда начинают только с целых плиток

Укладку всегда начинают только с целых плиток

  • Первый ряд кладки ведется по ровной определенной линии, и состоять он должен из цельных плиток. Если укладывается фигурная плитка, то ее отрезные части, которые будут делать крайние ряды ровными, укладываются уже после завершения монтажа брусчатки на основную площадь участка.
  • Плитка, уложенная на песчаную или комбинированную подушку, хорошо прижимается к ее поверхности и пристукивается резиновым молотком.

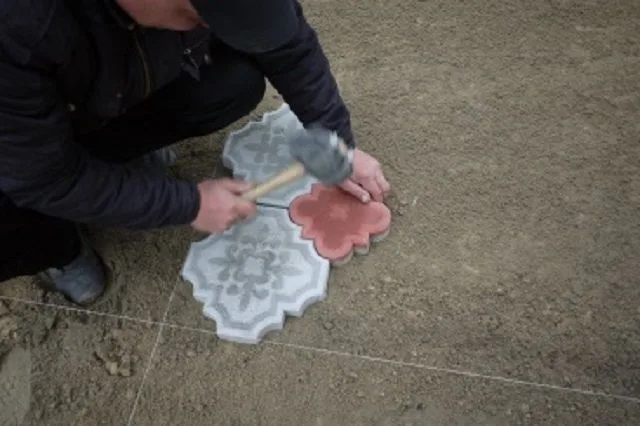

Продолжение укладки фигурной плитки: края-"замки" должны совпасть

Продолжение укладки фигурной плитки: края-«замки» должны совпасть

Между отдельными тротуарными блоками всегда составляется небольшой зазор, от 3 до 5 мм. Если посмотреть на качественную плитку внимательно, то видно, что этот зазор обеспечат специальные профильные выступы, которые вертикально расположены на боковых гранях.

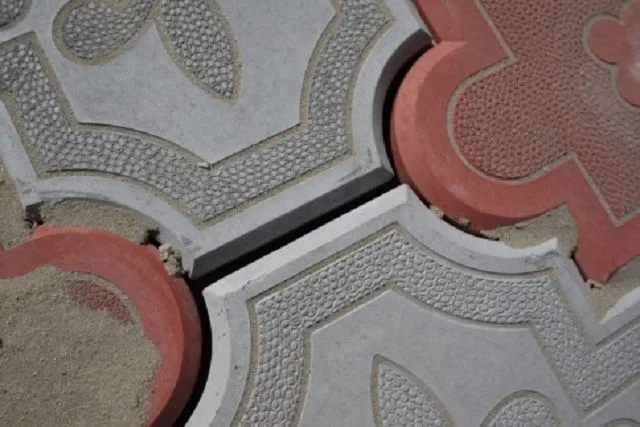

Зазоры на стыках тротуарных плиток

Зазоры на стыках тротуарных плиток

  • Далее, идет второй ряд, предусмотренный схемой. Если выбрана брусчатка, имеющая разный размер и фигурные края, то стыки между двумя рядами станут своеобразным замком, который не даст отступить одной плитки от другой.

Таким же образом монтируется третий и последующие ряды.

  • Если на пути кладки установлены препятствия, например, труба навеса или люк канализации, вокруг них производится монтаж целых плиток, а выкладывание половинок тоже нужно оставить на конец работы, когда цельная плитка будет уложена на всю площадку.

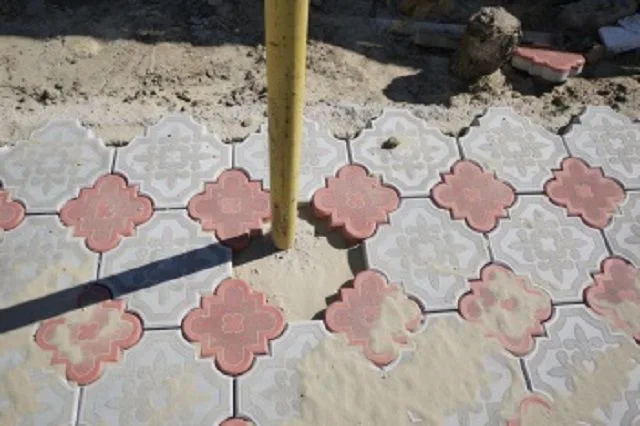

Участки вокруг попадающихся помех временно оставляются - их можно окончательно замостить  позднее

Участки вокруг попадающихся помех временно оставляются — их можно окончательно замостить позднее

  • Дойдя до дождеприемника под водосточной трубой (если производится мощение вокруг цоколя здания), вначале  проверяют установку и заглубленность самого дождеприемника с решеткой, и подключение к нему отводящей трубы. Затем вся эта конструкция закрывается слоем песка с соответствующим уплотнением, и затем сверху производится укладка тротуарной плитки.

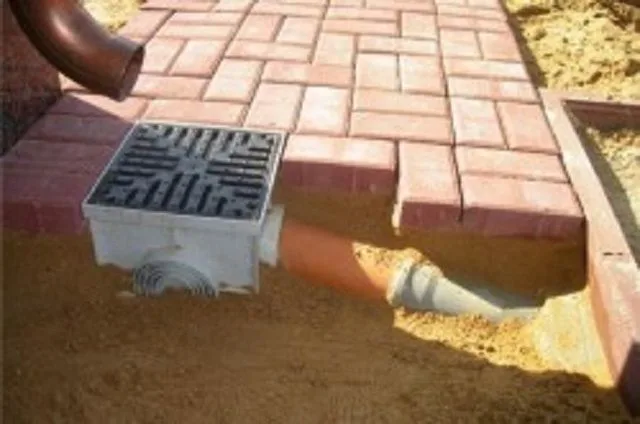

Облицовка отмостков вокруг дождеприемника

Облицовка отмостков вокруг дождеприемника

  • Выложив определенный участок, брусчатку сразу «прометают», то есть заполняют зазоры между отдельными плитками смесью из просеянного сухого песка и цемента (обычная пропорция для этого -  5:1 или даже 6:1). Сухую смесь высыпают на уложенную плитку, а далее щеткой или веником прометают всю поверхность с небольшим нажимом, заполняя, таким образом, этим составом все зазоры между плитками.

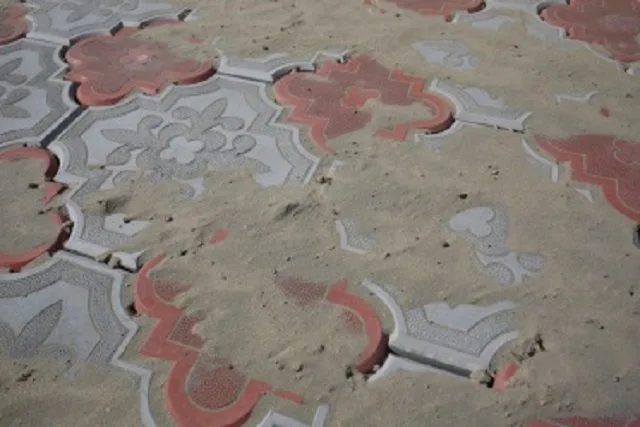

Засыпка замощенной площадки  песком

Засыпка замощенной площадки песком

  • Когда вся поверхность будет закрыта, можно приступать к подгонке и монтажу отрезных частей. Оставшиеся пустые места тщательно промеряются, затем на плитке отмечается линия среза, по которой проводится распил с помощью шлифмашинки с установленным кругом по камню. Готовыми фрагментами заполняются оставшиеся пустыми места площадки, а затем проводятся такие же засыпка и прометание с использованием сухой песчано-цементной смеси.

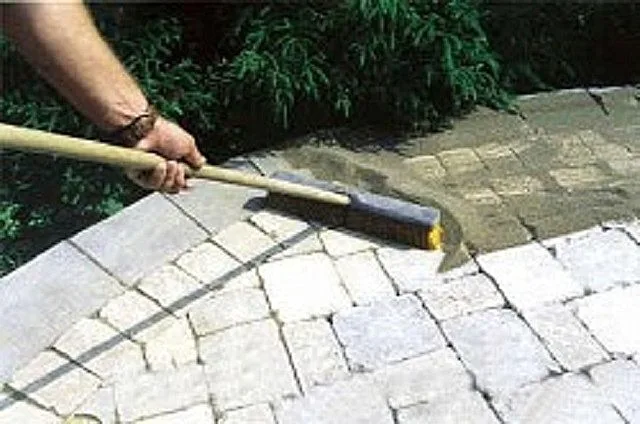

Прометание для заполнения швов цементно-песчаной смесью

Прометание для заполнения швов цементно-песчаной смесью

  • После завершения укладки тротуарной плитки, ее рекомендовано тщательно уплотнить, пройдясь по ней виброплитой, которая выровняет всю поверхность на один уровень и сделает замощенную площадь более прочной.

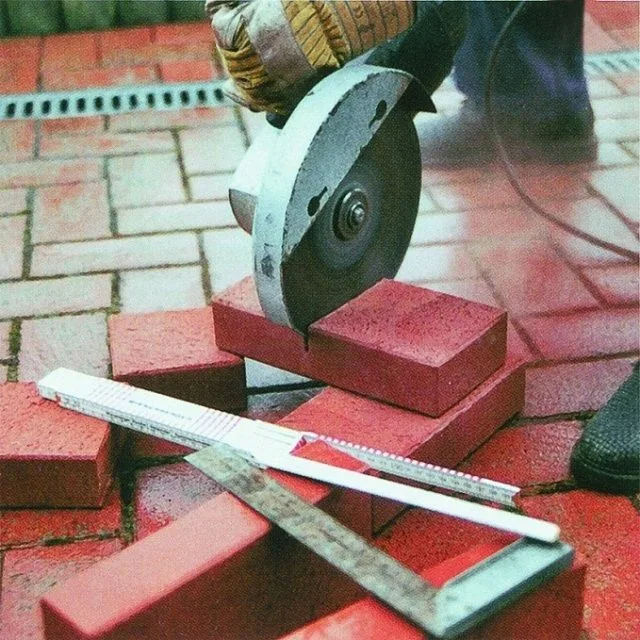

Резка тротуарной плитки шлифмашинкой

Резка тротуарной плитки шлифмашинкой

  • Если тротуарной плиткой облицовывается тропинка, которая имеет повороты и изгибы, то между плитками на участках поворота могут быть и более широкие зазоры, но и они не должны превышать 7÷8 мм. Если же такого зазора будет недостаточно, тогда вырезать фрагменты нужной конфигурации или же приобретать специальную плитку, которая предназначена для поворотов и изготовлена с учетом требуемого угла.

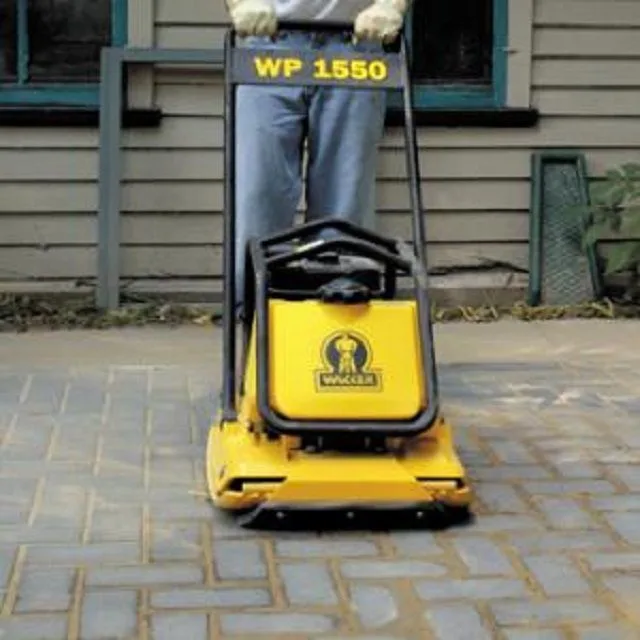

Окончательное уплотнение уложенной плитки виброплитой

Окончательное уплотнение уложенной плитки виброплитой

Процесс укладывания тротуарной плитки достаточно трудоемок, но зато результат будет не только радовать глаз, но и добавит комфорта во время прогулок по садовому участку в любую погоду. Приложив усилия и прислушавшись к рекомендациям, заботливый хозяин будет вполне в состоянии замостить дорожки и площадки участка самостоятельно, но для этого потребуется терпенье и, конечно же, желание.

И в завершение – видеоролик, который, надеемся, также будет полезен при первоначальном освоении технологии укладки тротуарной плитки:

Видео: небольшой наглядный урок по укладке тротуарной плитки
