Как сделать складную лестницу на конек крыши


Как сделать складную лестницу на конек крыши

Никакие технологические операции, связанные с обновлением кровельного покрытия, проведением ремонтных работ, проверкой и профилактикой инженерных коммуникаций, проходящих через крышу, приведением в порядок других ее элементов, не могут быть качественно проведены, если у мастера нет надежной опоры. Одним словом, для этого требуется основание, которое бы особо не стесняло работника в движениях. Но при этом гарантировало бы целостность кровельного покрытия и защиту его от деформации . Таким приспособлением становится лестница, которая должна быть хорошо закреплена на коньке — постоянно или же только на период проведения тех или иных работ.

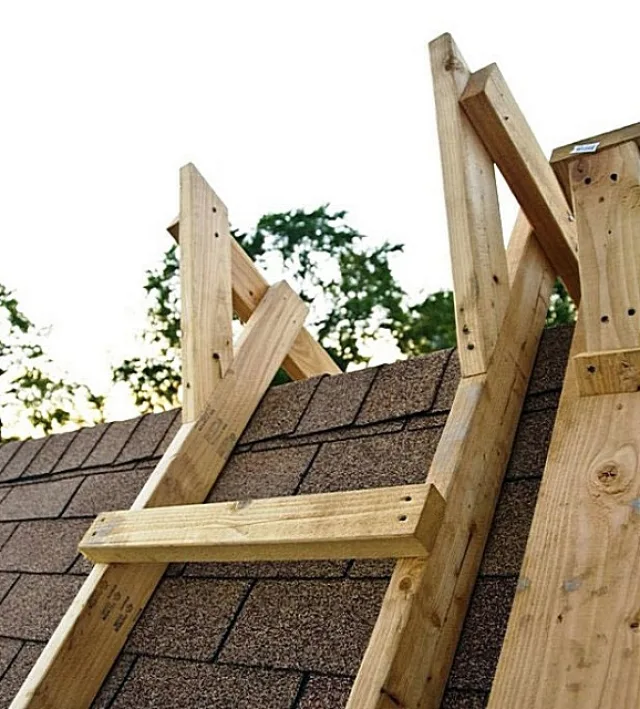

Как сделать складную лестницу на конек крыши

Как сделать складную лестницу на конек крыши

Сразу необходимо отметить, что конструкция, применяемая для работы на высоте, должна быть высоконадёжной и абсолютно безопасной. Поэтому при необходимости иметь в распоряжении раскладной вариант коньковой лестницы, рекомендуется приобрести его в готовом виде. Тем более что подобных предложений в строительных магазинах — вполне достаточно. Тем не менее, у многих владельцев частных домов возникает вопрос о том, как сделать складную лестницу на конек крыши самостоятельно. Попробуем подробнее осветить эту проблему.

Зачем нужна лестница на крыше?

Чтобы разобраться в том, насколько необходима лестница, устанавливаемая на скате крыши, есть смысл для начала обратиться к нормативным документам. Так, согласно нормам ГОСТ 12.4.05989 «Система стандартов безопасности труда», определено, что при работах на кровлях, имеющих уклон более 25% (14 градусов в угловом измерении), на мокрых, покрытых инеем или снегом, обязательно должны применяться переносные рабочие ходовые мостки, имеющие ширину не меньше, чем 300 мм, изготовленные из двух досок, скрепленных поперечными планками. При выполнении работ, мостки необходимо надежно закрепить.

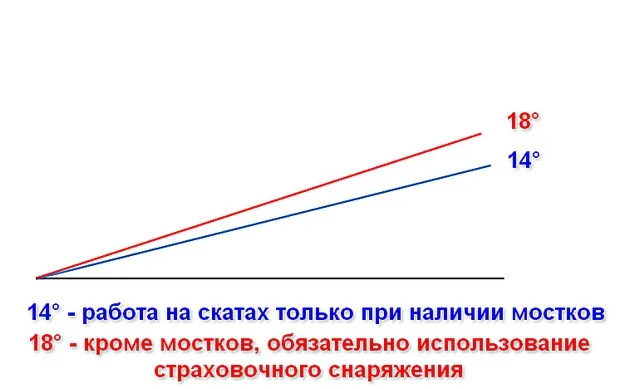

Не такие уж, казалось бы, крутые уклоны скатов, но работать на них без специальных приспособлений — запрещается

Не такие уж, казалось бы, крутые уклоны скатов, но работать на них без специальных приспособлений — запрещается

Ну а если любой технологический процесс проводится на крыше, имеющей уклон больше 33% (более 18 градусов), или на свесах любых по крутизне кровельных конструкций, не имеющих ограждений, рабочие должны надевать предохранительные пояса со страховочными тросами. Страховочные приспособления закрепляются за надежно установленные элементы крыши, способные выдержать нагрузки, создаваемые весом человека.

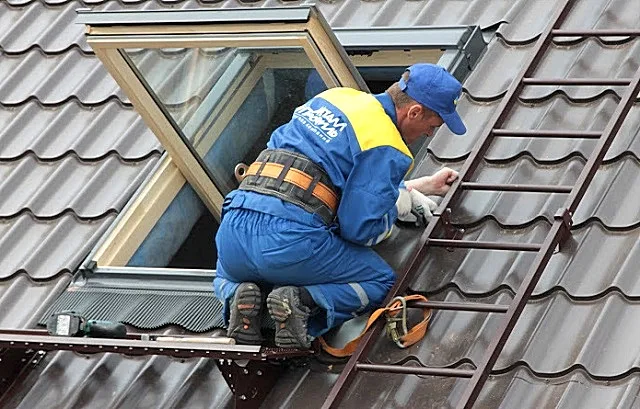

Если лестница надежно зафиксирована на поверхности ската крыши, то закрепиться при работе на высоте вполне можно и за нее.

Если лестница надежно зафиксирована на поверхности ската крыши, то закрепиться при работе на высоте вполне можно и за нее.

Итак, наличие временно устанавливаемого или стационарно закрепленного варианта лестницы на скатах крыши, обеспечивающих безопасность человека при работе на высоте, является необходимостью для проведения следующих процессов:

  • Проведение регулярных ревизий состояния дымоходных и вентиляционных каналов, выполнение их прочисток. Контроль качества гидроизоляции участков примыкания кровельного покрытия к ним.
  • Профилактическое обследование, а при необходимости, и выполнение ремонта (в том числе  с полной заменой тех или иных элементов) конька и стыков кровельного покрытия.
  • Монтаж на поверхности крыши дополнительных конструкций – стоек или мачт, солнечных коллекторов, кровельных окон и т.п.
  • Очистка кровельного покрытия и элементов водосточных систем от снега или скопившегося мусора.

В связи с тем, что некоторые кровельные покрытия — довольно хрупкие, и не способны выдержать точечные нагрузки, они могут растрескаться или деформироваться при перемещении по ним человека. Поэтому лестница — это элемент, который необходим для практически любых операций, проводимых на крыше. То есть еще одной важной функцией является защита кровельного материала при работе на крыше по перемещении человека по ее покрытию.

К кровлям, особо требующим аккуратного отношения, можно отнести мембранные покрытия, шиферные и ондулиновые листы, битумную черепицу, профнастил с невысоким профилем, который может легко промяться при воздействии на него ногой.

Если для установки на крыше необходима конкретная модель лестницы, то ее можно приобрести в специализированном магазине. Тем более что далеко не каждый вариант лестницы может быть изготовлен самостоятельно без наличия специального оборудования.

Однако, интерес у владельцев частных домов к вопросу изготовления лестницы для крыши своими руками, не исчезает. Поэтому далее эта тема будет рассмотрена с разных сторон.

Разновидности лестниц на конек крыши

Первоначально стоит рассмотреть виды лестниц для крыш, которые могут подразделяться по своей конструкции и материалу изготовления.

Конструкции лестниц

По общей конструкции лестницы можно разделить на стационарные и устанавливаемые временно, по мере необходимости.

  • Стационарные лестницы прочно закрепляются на элементах стропильной системы и кровли. Они предназначены для безопасного подъема на крышу для проведения ремонта, очистки дымоходных каналов, а также освобождения кровли от снега.

Подобная конструкция закрепляется в одном сразу выбранном месте, как правило, рядом с дымоходной трубой, так как она чаще всего требует проведения профилактических работ. Понятно, что связи с тем, что ее нельзя переставлять в разные области крыши, такая лестница может быть установлена только на устойчивые элементы конструкции. Ее обычно ставят на крышах с прочным покрытием, которое не будет прогибаться и не может быть повреждено под воздействием точечных нагрузок, и по нему можно для выполнения тех или иных работ на других участках кровли. Кроме того, крыша должна иметь небольшой уклон, не превышающий 25 градусов.

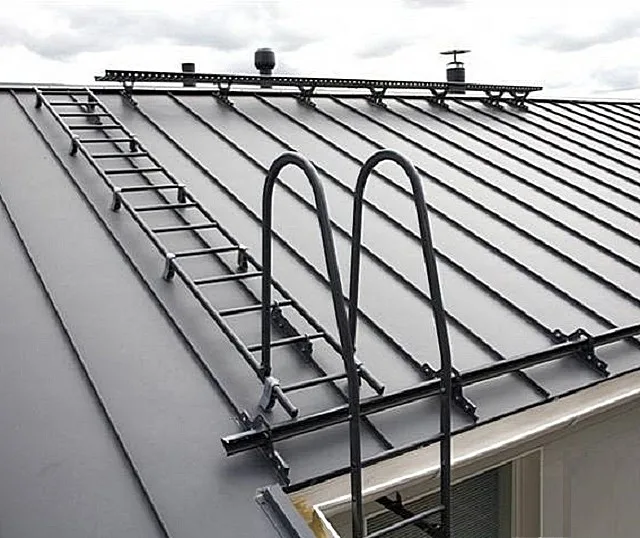

Стационарная лестница к коньку крыши: переставить ее в другое место для проведения работ на кровле — невозможно

Стационарная лестница к коньку крыши: переставить ее в другое место для проведения работ на кровле — невозможно

Однако, во избежание случайных повреждений даже прочных кровельных покрытий, стационарные лестницы довольно часто устанавливаются в комплексе с современными металлическими мостками. Они  монтируются на постоянной онове вдоль конька или чуть ниже него, так, чтобы можно было, в случае необходимости, добраться до всех коммуникационных каналов. Кроме мостков, в комплекс безопасности входят карнизные ограничители, которые также могут послужить упором для ног, в случае соскальзывания вниз. Эти элементы в виде металлических труб или профилей, закрепленных по краю крыши, одновременно могут служить ограничителями для снеговых наносов. Они не дают сходить снегу с крыши одновременно — задерживаясь, он постепенно тает, а талые воды стекают по желобам водосточных систем. Такая система позволяет безопасно проводить кровельные и профилактические работы, а также исключает риск падения на голову снежных и ледяных глыб в весенний период.

  • Мобильные (переносные) лестницы могут постоянно находиться на крыше или же храниться в подсобных помещениях и использоваться при необходимости проведения каких-либо работ на крыше.

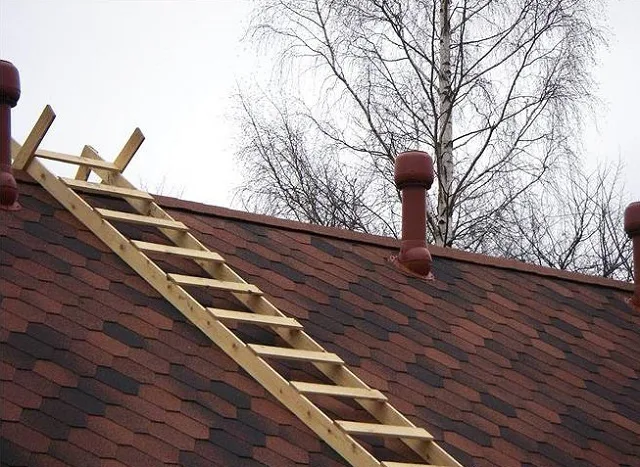

Переносные лестницы на конек крыши — всегда можно установить именно там, где это требуется

Переносные лестницы на конек крыши — всегда можно установить именно там, где это требуется

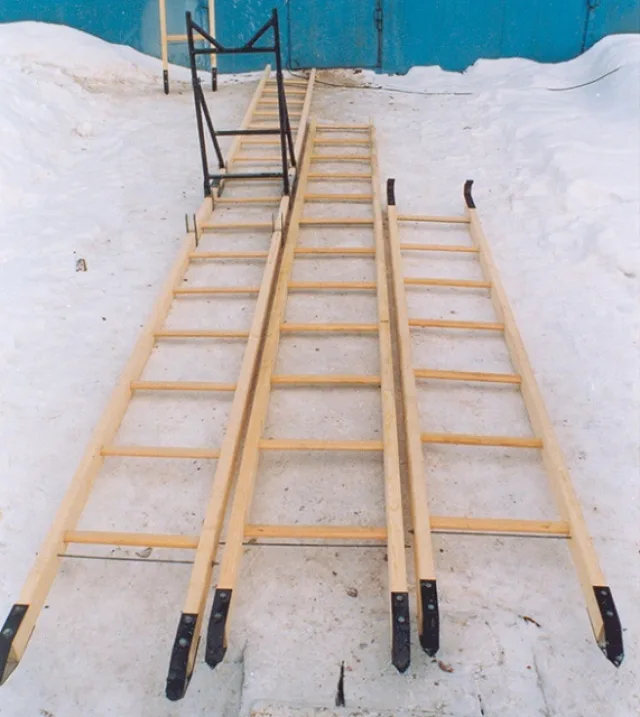

Именно съемный вариант лестниц может быть цельной конструкцией, складной или раздвижной. Эта лестница может быть перенесена и установлена в любой области крыши и использоваться, для выполнения как профилактических и ремонтных, так и для кровельных работ и монтажа доборных элементов покрытия.

Переносную складную лестницу можно приобрести в готовом виде или же изготовить своими руками. Однако, делая ее самостоятельно, необходимо произвести точные расчеты, которые сделают ее применение на высоте абсолютно безопасным – она должна спокойно выдерживать вес передвигающегося по ней человека.

Материалы изготовления лестниц на конек

Ранее лестницы для крыш в основном изготавливались из древесины. Сегодня в продаже можно найти не только деревянные, но и металлические конструкции, выполненные из алюминия или стали. Металлические варианты лестниц могут быть цельными или разборными.

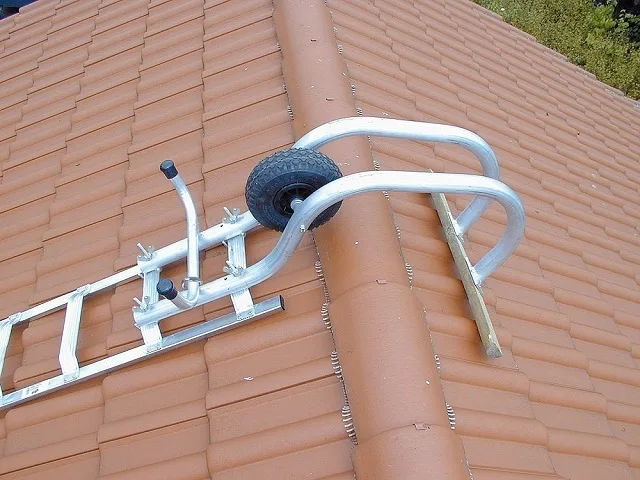

Алюминиевая складная лестница – легкая, удобная в установке и надежная

Алюминиевая складная лестница – легкая, удобная в установке и надежная

При выборе металлической лестницы лучше всего отдать предпочтение той, которая изготовлена из алюминия, так как он более стоек к воздействию внешних агрессивных факторов и намного легче стали, что особенно важно для мобильных складных лестниц.

Все без исключения модели лестниц могут быть использованы для работы на крышах, покрытых любыми кровельными материалами. Однако, при их стационарном монтаже или временной установке необходимо учитывать особенности их расположения, а также закрепления на коньке и скатах.

  • Деревянные лестницы — это самый популярный вариант. Из этого материала изготавливают как мобильные, так и стационарные модели. Раскладные конструкции из древесины сделать, конечно, сложнее, но все же возможно.

Для изготовления лестниц из дерева потребуется стандартный комплект деталей. Обычно в него входят два опорных бруса, устанавливаемых вдоль линии ската, и горизонтальные перемычки-перекладины. Количество этих поперечин может быть разным, и зависит оно от размера ската, на котором планируется использование лестницы.

Стационарные деревянные лестницы монтируются непосредственно на кровельное покрытие, обычно по линиям расположения стропильных ног (для большей надежности) и фиксируются к ним и к направляющим обрешетки в нескольких местах. Например, на крыше, покрытой металлочерепицей, профнастилом, шифером или ондулином, крепление лестницы осуществляется специальными фиксаторами, устанавливаемыми в нижней точке волны. Поэтому, планируя изготовление лестницы для таких кровельных покрытий, необходимо просчитать расстояние между волнами, и ориентируясь на этот параметр, выбирать ширину лестничной конструкции.

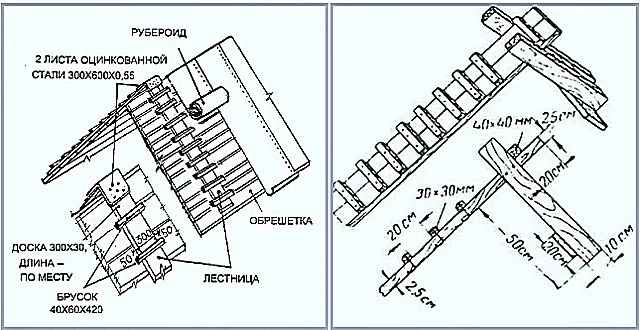

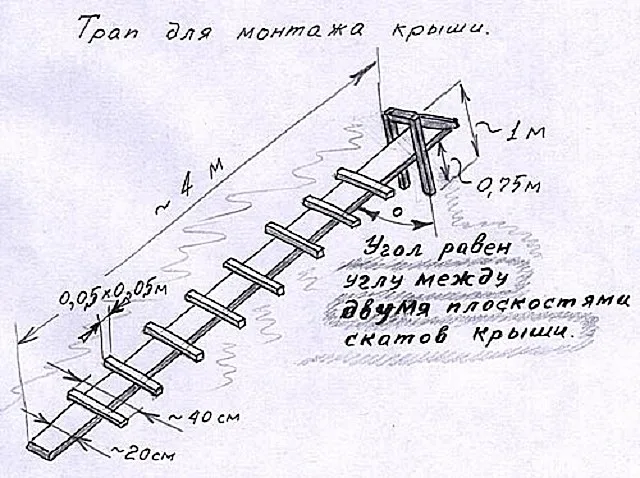

Чертеж простейшего самодельного трапа, устанавливаемого на конек крыши – несложная конструкция, вполне проверенная временем.

Чертеж простейшего самодельного трапа, устанавливаемого на конек крыши – несложная конструкция, вполне проверенная временем.

Вместо лестниц, некоторые владельцы частных домов предпочитают изготавливать трапы, которые состоят из широкой доски и перекладин, закрепленных на ней с определенным шагом. Это приспособление удобно тем, что легче и «поворотливее» обычной лестницы, но по уровню обеспечения безопасности выполнения работ, безусловно, проигрывает ей.

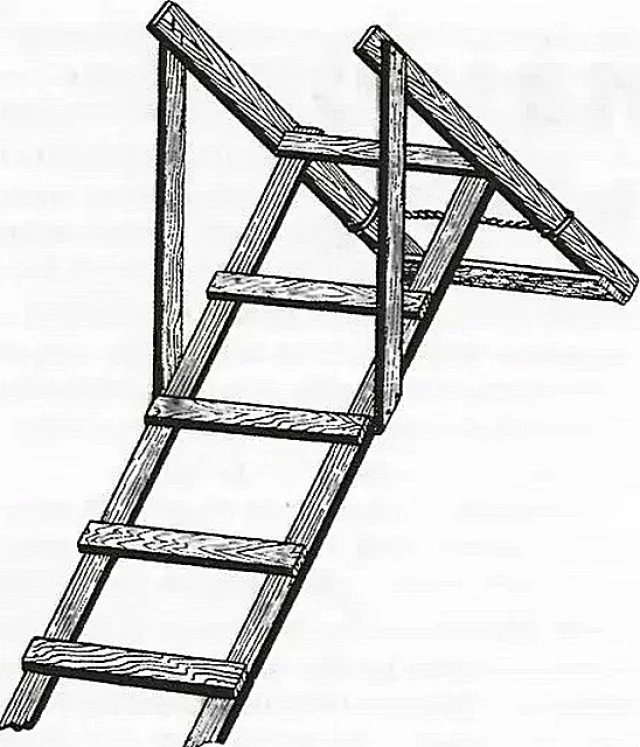

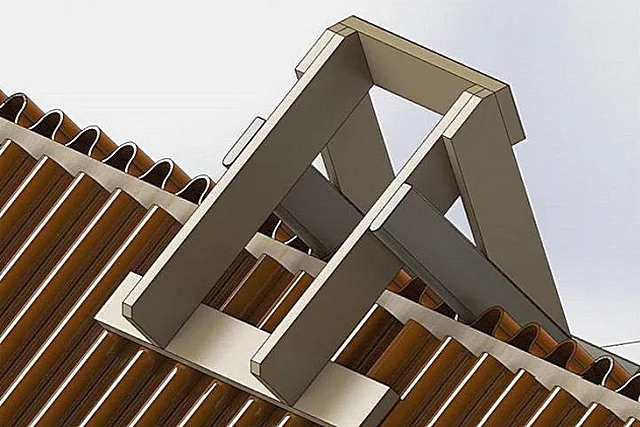

Наиболее распространённый вариант узла фиксации деревянной лестницы на коньке

Наиболее распространённый вариант узла фиксации деревянной лестницы на коньке

Самое распространенный способ фиксации деревянной лестницы или трапа на коньке — это своеобразный крюк из того же материала, закрепленный к торцевой или задней стороне лестницы под углом, под которым сходятся скаты кровли (для больших углов уклона) или под прямым, для скатов малой крутизны.

  • Металлические лестницы могут быть изготовлены из стальных или алюминиевых обычных или профильных труб подходящего размера. Стационарный вариант конструкций закрепляется на скате крыши с помощью специальных кронштейнов — стоек, которые обычно устанавливаются на резиновые прокладки – для обеспечения герметизации этих соединительных узлов.

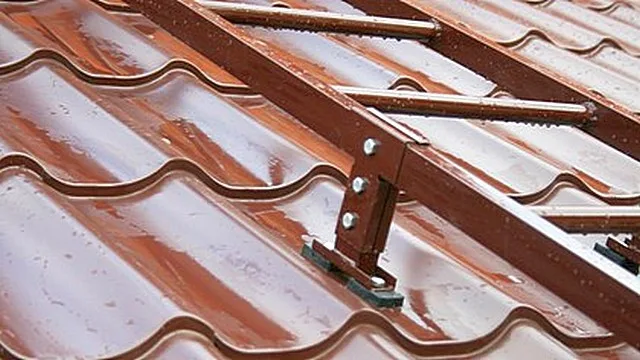

Крепление стационарной лестницы на кровле должно обесчещивать герметичность соединительных узлов, чтобы не допускать протечек покрытия

Крепление стационарной лестницы на кровле должно обесчещивать герметичность соединительных узлов, чтобы не допускать протечек покрытия

Лестницы заводского производства могут быть односекционными, предназначенными для использования на крышах со скатами размером не более 2000 мм, а также многосекционными, которые необходимы на крышах, имеющих большую длину скатов размер. Заводские металлические конструкции чаще всего изготавливаются из стальных оцинкованных труб, на поверхность которых нанесено защитное порошковое покрытие. Цвет окраски выбирается в зависимости от предпочтения владельца дома и оттенков кровельного покрытия – ассортимент предлагается довольно широкий.

Готовые лестницы продаются в разобранном виде и монтируются без применения сварочных работ — с помощью крепежных деталей, входящих в комплект поставки.

Оптимальным вариантом стационарных металлических лестниц является целый комплекс, состоящий из модулей разного предназначения. Один из них фиксируется на скате крыши, а второй — на стене. Это позволяет беспроблемно подниматься по ним от земли до конька. Обычно предусматривается и ограждение на наиболее опасном при подъеме и спуске участке – на переходе от наклонной к вертикальной поверхности.

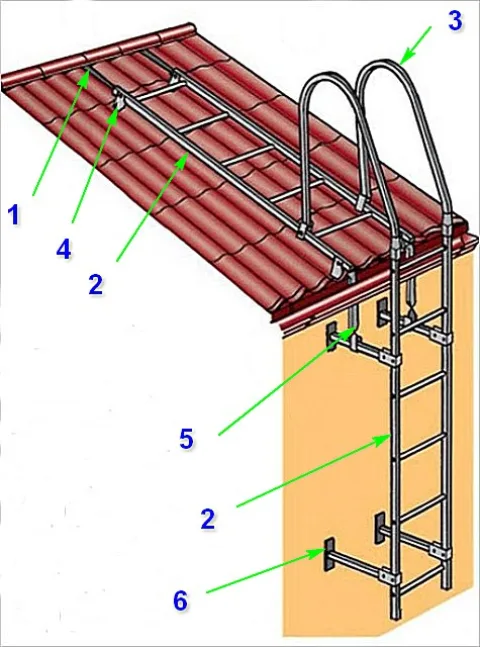

Пример лестничного комплекса, обеспечивающего перемещение человека от поверхности земли и вплоть до конька крыши

Пример лестничного комплекса, обеспечивающего перемещение человека от поверхности земли и вплоть до конька крыши

Комплект обычно состоит из следующих элементов, представленных на иллюстрации:

1 — Кронштейн, с помощью которого лестница закрепляется на коньке крыши.

2 — Лестничные пролеты, устанавливаемые вдоль ската кровли и вертикальной стены здания.

3 — Поручень для обеспечения безопасности перехода от вертикального к наклонному участку лестницы.

4 — Кронштейн для крепления лестницы к поверхности крыши.

5 — Подвесной кронштейн для взаимного скрепления кровельного и настенного модуля лестницы.

6 — Кронштейн для закрепления вертикального модуля к поверхности стены.

Собирая подобную конструкцию, необходимо учитывать, что расстояние между верхней ступенью настенного модуля до карниза не может быть больше 100 мм, а расстояние между стеной и лестницей должно составлять не менее 200 мм. Впрочем, монтаж такого комплекта имеет смысл рассмотреть более подробно.

Установка готового комплекта металлической лестницы на стену и крышу

Перед тем как приобретать готовый лестничный комплект, необходимо определить место его установки, которое выбирается с учетом следующих критериев:

  • Учитывается необходимость обеспечения свободного доступа ко всем объектам, расположенным на крыше и требующим периодического обследования, а если необходимо — и ремонта. Дополнительно, вдоль конька для свободного передвижения по всей его линии могут монтироваться мостки.
  • Если кровельное покрытие имеет гладкую поверхность, то мостки должны быть обустроены для обеспечения безопасного подхода ко всем узлам, требующим периодического профилактического осмотра.
  • Лестница, состоящая из кровельного и настенного модуля, может быть установлена со стороны свеса ската или с фронтонной стороны строения. Если конструкция монтируется с фронтонной стороны, то в верхней части она может сразу переходить в мосток.
  • На месторасположение лестницы на кровле влияет также конструкция обрешетки, так как кронштейны, удерживающие модули, могут быть закреплены исключительно на жестком основании.
  • Если под кровельный материал обустроена сплошная обрешетка, то это несколько упрощает задачу, так как лестница может быть закреплена в любом месте ската.
  • При проектировании лестницы для кровли, необходимо сразу определиться, будет ли установлена настенная часть конструкции, которая предназначена для обеспечения безопасного подъема на скат. Для нее также должно быть предусмотрено оптимальное месторасположение, с удобным доступом, но не мешающее размещению каких-либо объектов во дворе и не портящее внешний облик здания, если так кажется хозяевам.

Большинство производителей изготавливают лестницы, имеющие длину 1860 и 3000 мм. При необходимости модули можно соединять. Ну а излишек конструкции легко отпиливается ножовкой, после чего край рекомендовано обработать, во избежание образования очага коррозии. Не рекомендовано производить рез стоек лестницы, имеющей полимерное покрытие, с помощью угло-шлифовальной машинки («болгарки»). Во-первых, края реза от этого перекаливаются, что способствует дальнейшему развитию коррозии. А во-вторых, искры, летящие во время резки, способны прожигать защитное покрытие металла.

Правила монтажа лестницы требуют ее надежного закрепления к поверхности ската а также на линии конькового прогона. Однако, фиксация металлической конструкции к коньку — это необязательная мера. Но при желании провести монтаж по всем правилам, потребуется специальный вид крепления — это стальные полосы с отверстиями. При фиксации лестницы с помощью этих деталей, они подводятся под коньковый элемент кровли.

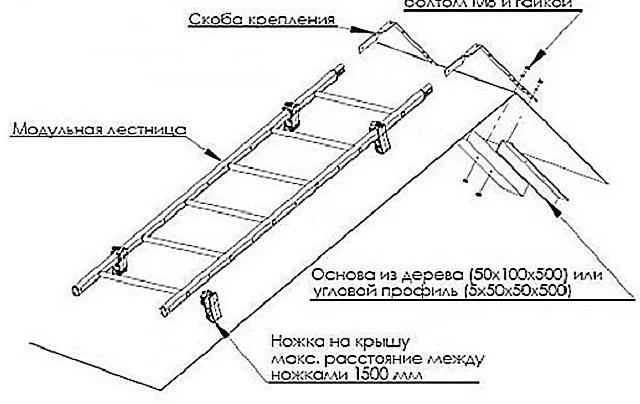

Вариант крепления лестничного модуля на крыше: и прямыми кронштейнами к поверхности ската, и металлическими перфорированными скобами — в области конька.

Вариант крепления лестничного модуля на крыше: и прямыми кронштейнами к поверхности ската, и металлическими перфорированными скобами — в области конька.

Будет ли использовано крепление к коньку, необходимо определиться еще при составлении проекта, в связи с тем, что:

  • При фиксации лестницы только к плоскости крыши, лестницу можно сделать короче длины ската на 200 мм, отступив от низа и верха по 100 мм.
  • Если же будут применены оба типа крепления, то лестница будет короче ската на 550÷600 мм. В этом случае отступают от карнизного края 100 мм, и от коньковой линии 450÷500 мм, которые будут необходимы для установки конькового крепления.

Для закрепления лестницы на кровле используются различные крепежные элементы, которые должны соответствовать типу и рельефу кровельного материала. Согласно установленным нормам безопасности, при установке лестницы сверху керамической, битумной и металлочерепицы, а также на кровлю из профнастила и ондулина, на каждую секцию длиной в 1860 мм необходимо использовать по четыре крепежных кронштейна, а для трехметровой секции — и все шесть креплений.

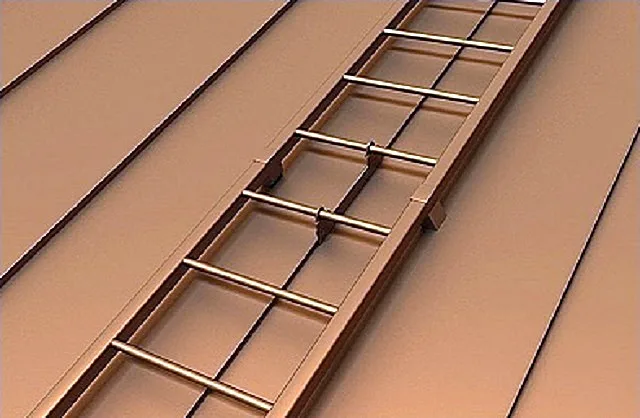

Крепление коньковой лестницы на крыше с металлической фальцевой кровлей

Крепление коньковой лестницы на крыше с металлической фальцевой кровлей

Для установки лестницы на фальцевую металлическую крышу, в дополнение к обычным креплениям, используются специальные, монтируемые в центральной части ступеней конструкции, обычно их необходимо по две штуки на длину модуля в 1860 мм.

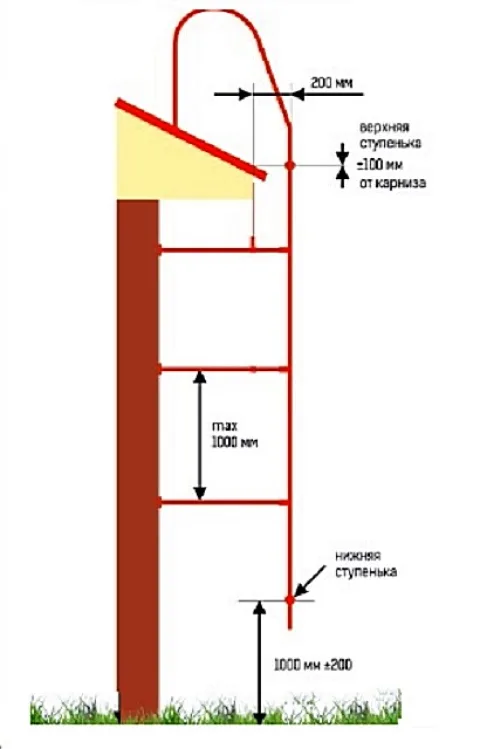

Рекомендуемое правилами расположение вертикального настенного лестничного модуля

Рекомендуемое правилами расположение вертикального настенного лестничного модуля

Если выбрана модель лестницы, имеющая в комплекте настенный модуль, то при проектировании необходимо определить длину кронштейнов. Этот параметр будет зависеть от ширины карнизного свеса, так как лестница должна быть удалена от края карниза на 200 мм.

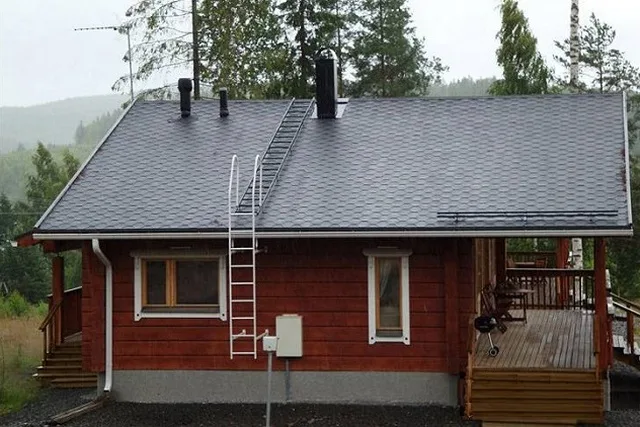

Такие лестничные комплексы стараются разместить на боковых или задней от фасада здания стене, чтобы они не бросались особо в глаза

Такие лестничные комплексы стараются разместить на боковых или задней от фасада здания стене, чтобы они не бросались особо в глаза

Стеновые кронштейны для лестницы закрепляются с шагом не более, чем 1000 мм.

Верхняя ступень стеновой лестницы должна быть расположена на одном уровне с карнизной линией ±100 мм, а нижняя перекладина — выше уровня земли на 1000 ±200 мм, в зависимости от комфортности подъема для владельца дома. Впрочем, для захода на эту лестницу все равно обычно используется небольшая приставная, которая по ненадобности убирается в подсобное помещение. Неплохая мера предосторожности от того, чтобы лестница на крышу не становилась объектом детских игр.

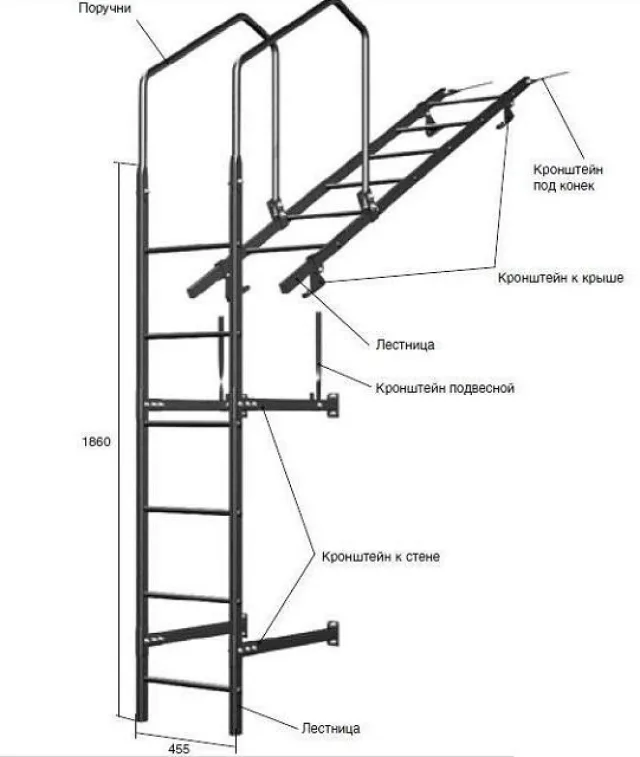

Устройство и принцип крепления комплекса, включающего стеновую и кровельную лестницы

Устройство и принцип крепления комплекса, включающего стеновую и кровельную лестницы

Для снятия части нагрузки с верхнего стенового кронштейна, его дополнительно фиксируют подвесным кронштейном, который в верхней части соединяется с крепежным узлом кровельного модуля лестницы.

После того как будут установлены основные части лестницы, то есть кровельные и настенные модули, монтируются поручни, для фиксации которых на краях вертикальных элементов настенного модуля используется болт М-10×35. Другая сторона поручней закрепляется к кровельному модулю лестницы с помощью скоб, входящих в комплект. При необходимости поручни лестницы можно сделать короче, подрезав их с помощью ножовки по металлу.

Насколько хорошо затянуты все крепежные элементы лестницы, необходимо проверять в первый год после установки не менее трех раз, в дальнейшем достаточно будет одной ежегодной ревизии.

Крепление лестницы на скате в верхней части осуществляется в соответствии с рекомендациями производителя изделия, и с учетом особенностей кровельного покрытия. На иллюстрации представлены основные варианты:

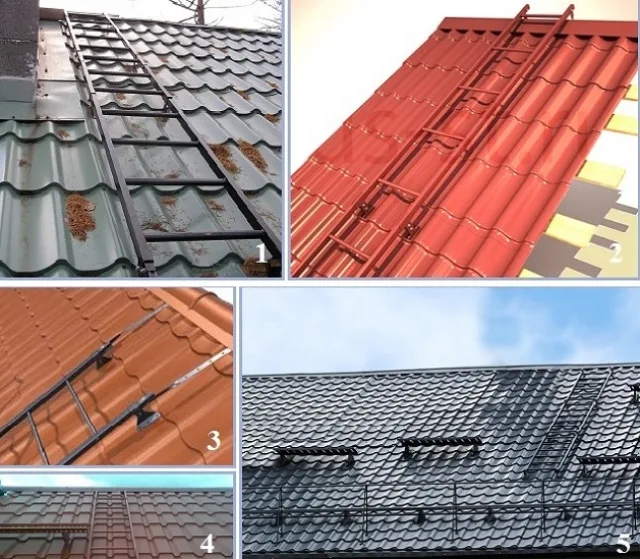

Варианты закрепления кровельного лестничного модуля на поверхности крыши

Варианты закрепления кровельного лестничного модуля на поверхности крыши

1 — Модуль фиксируется только кронштейнами на поверхности кровельного материала.

2 — Закрепление с помощью специальных крепежных деталей, перекидываемых через коньковую линию.

3, 4, 5 — Дополнительная фиксация с помощью специальных кронштейнов, закрепляемых на верхние концы вертикальных стоек кровельной лестницы, а другой стороной — за коньковый брус.

А на иллюстрации ниже показаны особенности еще нескольких крепежных и соединительных узлов:

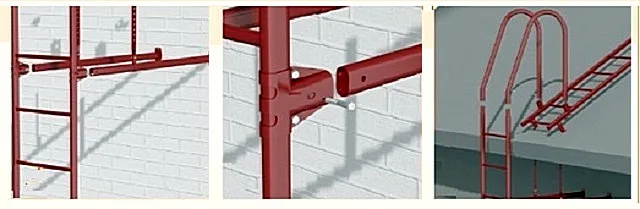

Крепежные узлы металлических лестниц

Крепежные узлы металлических лестниц

Стеновые кронштейны закрепляются на жестком и прочном основании, таком, как бетон или кирпич. Крепежные элементы подбираются в соответствии с материалом, из которого выстроены стены. Установка кронштейнов производится попарно на расстоянии равном ширине лестницы, так как они будут удерживать вертикальные стойки модуля.

Стеновые кронштейны соединяются со стойками лестницы посредством хомутов, которые стягиваются болтами.

Соединение поручней с настенным модулем лестницы осуществляется болтами, а с кровельным модулем — с помощью U-образных кронштейнов.

При необходимости, подвесные кронштейны, связывающие кровельный модуль с креплением стенового, могут быть пропущены через карнизный (или фронтонный, в зависимости от места установки) свес кровли, как показано на правом фрагменте рисунка.

Видео: Демонстрация процесса монтажа лестничного комплекса на крыше

Варианты использования готовых алюминиевых лестниц в качестве коньковых

Если в распоряжении хозяев уже имеется надежная алюминиевая лестница, то ее вполне реально приспособить для использования, в случае необходимости, в качестве кровельного варианта. Это станет одной из разновидностей складной коньковой лестницы, которую можно не оставлять на крыше, а быстро приводить в «боевую готовность», когда в этом есть потребность.

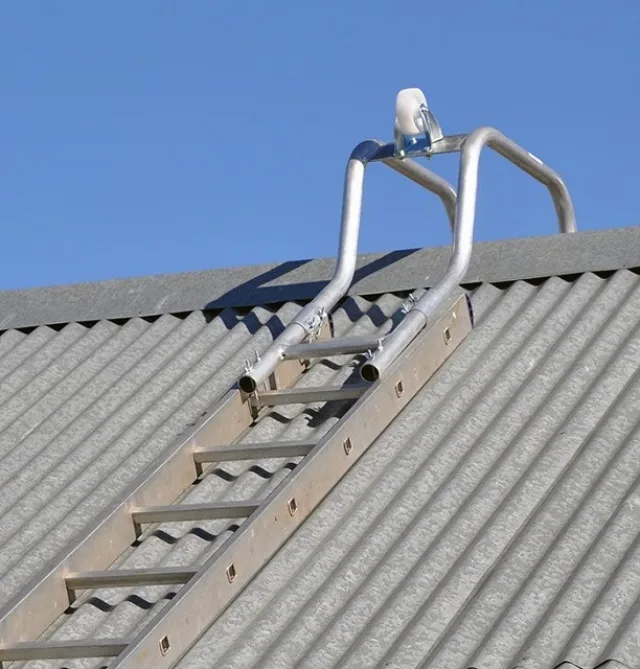

Обычную садовую алюминиевую лестницу можно использовать в качестве кровельной, если оснастить специальным зацепом для фиксации на конке крыши

Обычную садовую алюминиевую лестницу можно использовать в качестве кровельной, если оснастить специальным зацепом для фиксации на конке крыши

  • Так, например, можно приобрести специальный крюк, который, предназначен для закрепления на лестничных стойках. Он рассчитан на любой угол расположения скатов крыши, поэтому его можно назвать универсальным, то есть подходящим для разных конструкций крыш и типов кровельного покрытия.

Часто подобные конструкции оснащаются роликом с мягкой пневмопокрышкой – это значительно облегчает перемещение лестницы по кровле без риска повреждения покрытия любого типа. Высокие скобы зацепного устройства никогда не повредят коньковых элементов кровли, даже при большой нагрузке на лестницу. А с то стороны, что заводится за конёк, скобы соединены прочной деревянной перемычкой. Она устранит вероятность точечного воздействия на кровлю месте установки, своей немалой площадью распределяя выпадающую на зацепное устройство нагрузку.

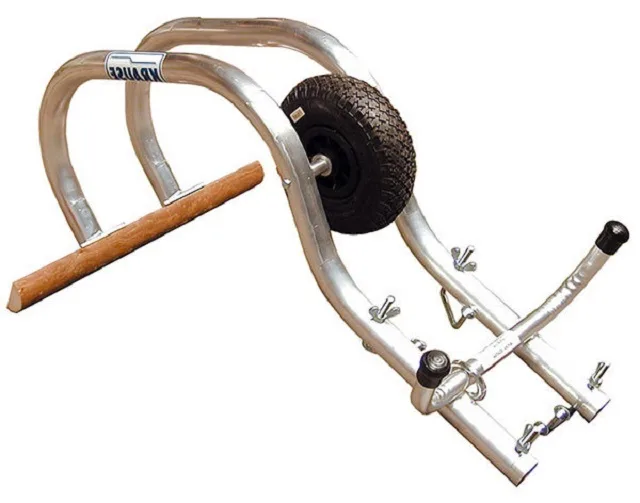

Одна из хорошо продуманных моделей алюминиевых зацепных устройств, позволяющих превратить алюминиевую лестницу в коньковую

Одна из хорошо продуманных моделей алюминиевых зацепных устройств, позволяющих превратить алюминиевую лестницу в коньковую

Закрепив на готовой лестнице такое удобное со всех точек зрения приспособление, можно спокойно выполнять работы на крыше.

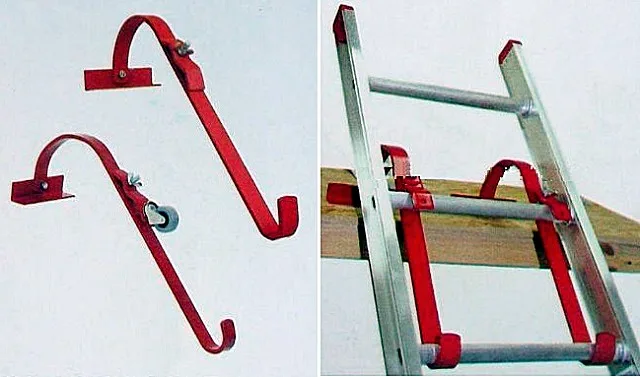

Крюки для закрепления лестницы к коньку могут иметь разную конструкцию. На данной иллюстрации представлен еще один вариант подобных держателей

Крюки для закрепления лестницы к коньку могут иметь разную конструкцию. На данной иллюстрации представлен еще один вариант подобных держателей

  • Есть приспособления попроще и подешевле. На иллюстрации выше показаны нехитрые крючки, которые также легко превращают обычную приставную алюминиевую лестницу в кровельную.
  • Выше были показаны варианты, когда зацепные приспособления при ненадобности снимаются вместе с лестницей. Но крюки можно смонтировать на кровле и на постоянной основе. Например, если не планируется закреплять обычную алюминиевую лестницу на кровле стационарно, то для ее временной установки можно предусмотреть на разных участках крыши (тех, что требуют наиболее частого «посещения») специальные кронштейны-крюки, которые фиксируются к брускам обрешетки или же к фанерному настилу сплошной обрешетки.

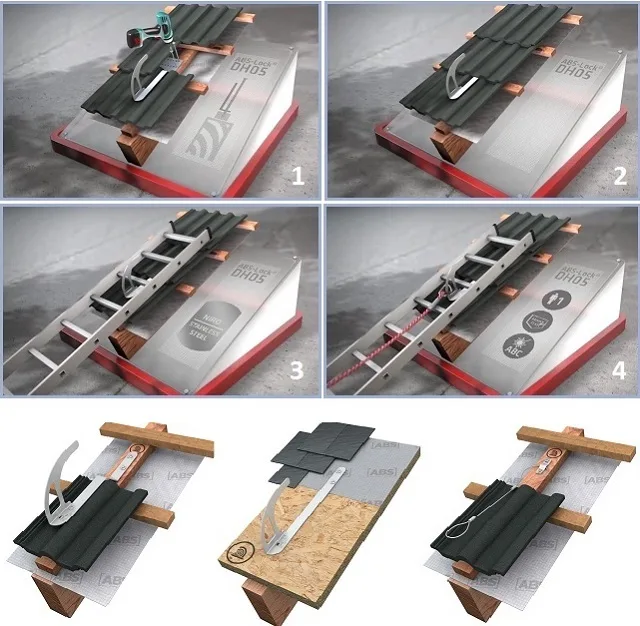

Установка кронштейнов-зацепов – несколько вариантов для разных типов кровельного покрытия

Установка кронштейнов-зацепов – несколько вариантов для разных типов кровельного покрытия

Кроме того, данный тип кронштейнов отличается довольно высокой прочностью. Подобные крюки вполне могут быть использованы для закрепления на них страховочного пояса мастера при выполнении кровельных ремонтных или иных работ.

Кронштейны (крюки) чаще всего монтируются перед настилом на скаты кровельного покрытия. Могут они также быть установлены и на уже готовую крышу. Работы по их монтажу производятся в следующем порядке:

— Если такие крюки необходимо установить на уже застеленную кровлей крышу, то часть покрытия необходимо временно демонтировать.

После того как кронштейн будет закреплен, кровельное покрытие возвращается на место. Нижний край листа или черепицы закрывает собой место крепления крюка к элементам обрешётки, а сам кронштейн как бы выходит из-под покрытия. Так обеспечивается защита этого узла от протечки.

При необходимости использования на крыше коньковой лестницы, ее надевают перекладиной на закрепленные кронштейны. На иллюстрации также показано, как страховочный трос может быть закреплен на кронштейне, одновременно с лестницей.

Изготовление деревянных лестниц для крыши

Как говорилось выше, древесина — самый легкий в обработке материал, поэтому из нее гораздо проще изготовить любую лестницу. Достаточно иметь инструменты, которые, как правило, уже присутствуют в «арсенале» среднестатистического хозяина частного дома. Это ножовка или электрический лобзик, шуруповерт, рубанок, стамеска и электрическая дрель.

Для установки на крышу можно изготовить обычную лестницу, трап или же раскладной или раздвижной ее вариант. Как правило, все деревянные лестницы являются мобильными, то есть могут переставляться по поверхности ската в необходимое место. А это значит, что все они закрепляются за конек крыши специально изготовленными деревянными или металлическими зацепами.

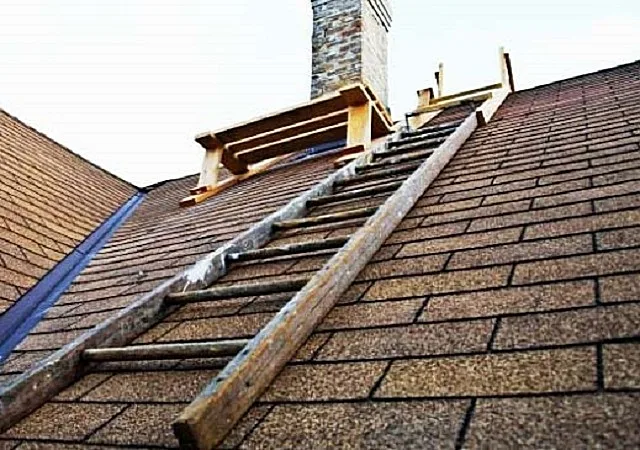

Качественно изготовленная деревянная коньковая лестница вполне может конкурировать по долговечности с металлической

Качественно изготовленная деревянная коньковая лестница вполне может конкурировать по долговечности с металлической

Справедливости ради надо сказать, что правильно подобранная и обработанная древесина способна прослужить не меньше металлических конструкций. Но она легче, чем металл, поэтому ее проще будет перемещать в нужную область крыши.

Далее будут рассмотрены несколько вариантов изготовления таких лестниц. Какой-нибудь из них, надеемся, подойдет для крыши дома заинтересованного читателя.

Сразу необходимо отметить, что для изготовления лестницы для крыши, которая, никуда не деться, будет подвергаться агрессивному воздействию внешних природной среды, лучше всего подойдет древесина лиственницы или же другой хвойной породы. Древесина должна быть обработана антисептическими составами – их немало представлено в продаже. Для этой цели вполне подойдет и обычная олифа, которая должна хорошо пропитать готовые к монтажу части конструкции.

Скрепление лестничных деталей может производиться с помощью гвоздей, но лучше для этой цели использовать саморезы подходящей длины.

Первый вариант

Это — самый простой вариант передвижной деревянной коньковой лестницы. Такую совсем несложно будет изготовить самостоятельно буквально в течение нескольких часов, конечно, при наличии всех необходимых материалов и инструментов.

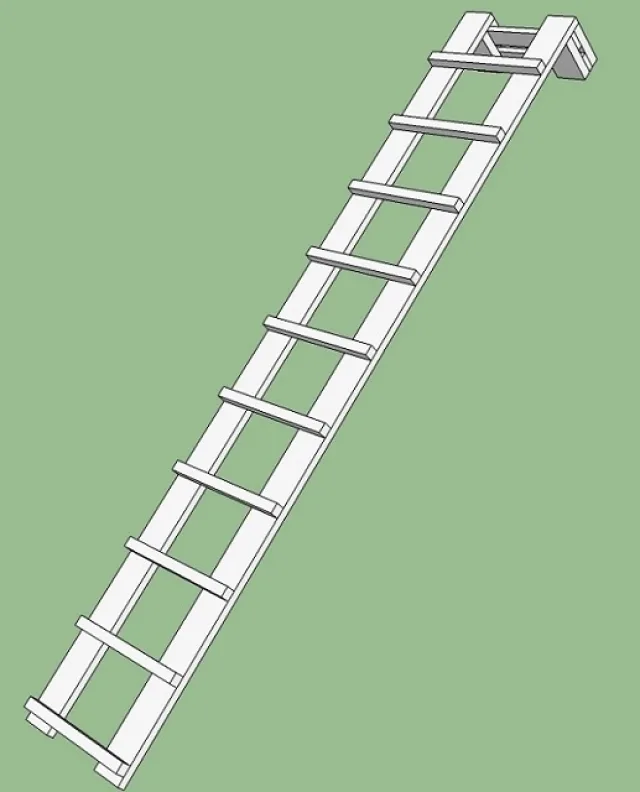

Такую коньковую лестницу в состоянии самостоятельно изготовить любой хозяин дома, даже если он и никогда раньше подобными работами не занимался

Такую коньковую лестницу в состоянии самостоятельно изготовить любой хозяин дома, даже если он и никогда раньше подобными работами не занимался

Для изготовления этой модели необходимо подготовить следующие материалы:

  • Для вертикальных стоек потребуется две доски сечением 25÷30×150 мм. Их длина зависит от размера ската.
  • Поперечины (ступени) лестницы представляют собой отрезки бруса 50×30 или 50×40 мм, длиной, равной ширине лестницы.
  • Для опорной конструкции можно использовать один брус 50×50 мм или же несколько досок — две из которых должны иметь сечение 25×100 мм и длину, равную ширине лестницы, и четыре отрезка, имеющих размер 25×150×300 мм.

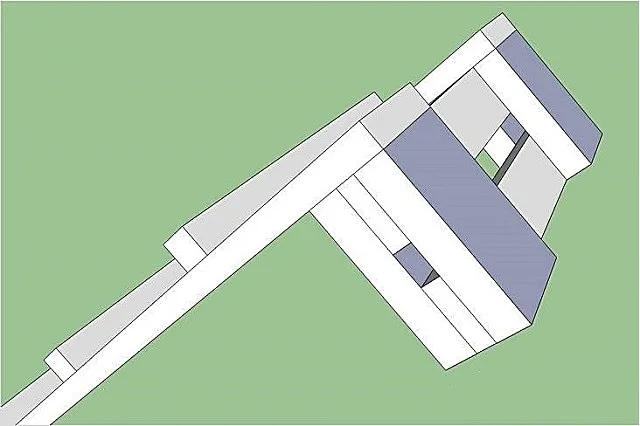

Опорный узел кровельной лестницы, с помощью которого она фиксируется на коньковой линии. Схема довольно хорошо показывает его нехитрое устройство

Опорный узел кровельной лестницы, с помощью которого она фиксируется на коньковой линии. Схема довольно хорошо показывает его нехитрое устройство

  • Кроме пиломатериалов, потребуются крепежные детали — гвозди или саморезы длиной в 80÷100 мм.

Работы по изготовлению этой модели лестницы осуществляется в следующем порядке:

  • Из обработанного рубанком бруса и досок, согласно размерам, нарезаются все необходимые детали конструкции.
  • Затем, их следует покрыть олифой или другой антисептической грунтовкой с гидрофобными качествами, и дождаться, пока она впитается в структуру материала.
  • Если лестница будет использоваться на крыше, покрытой волнистым материалом, то ширину лестницы необходимо рассчитать так, чтобы ее вертикальные стойки укладывались на дно волны кровельного покрытия.
  • Для ступеней-поперечин лучше всего подойдет брус или широкая доска, размеров, указанных ранее, упор ноги на них будет более удобен, чем на узкую доску. Ступени закрепляются с шагом не менее 500 мм, так как если их установить чаще и больше — это увеличит вес конструкции и создаст неудобство во время передвижения по лестнице.
  • Следующим этапом вертикальные стойки необходимо выложить горизонтально рядом друг с другом и произвести разметку установки поперечин. Причем лучше всего сразу отметить их ширину.
  • Далее, по намеченным линиям можно вырезать пазы, ширина которых должна быть на 3 мм больше, чем ширина бруса поперечин. Глубина пазов может составлять от 5 до 15 мм — в них будут установлены ступени. Можно, конечно, ограничиться только разметкой, не вырезая пазы, но с пазами будет надежнее.
  • Теперь можно переходить к монтажу ступеней. Если они будут прикручены к стойкам саморезами, то рекомендовано сначала просверлить для них отверстия — это предупредит растрескивание древесины по краям деталей. При использовании для крепления гвоздей, они должны пройти насквозь соединения поперечины и стойки, а затем загнуты с обратной стороны лестницы. Крепление с помощью гвоздей не подойдет, если лестница будет устанавливаться на крышу, покрытую битумной черепицей, так как вышедшие и загнутые участки крепежа все же способны ее повредить.
  • Для фиксации модуля на коньковой линии, по верху лестницы необходимо закрепить опорный элемент, который чаще всего располагают под прямым углом к основной конструкции. Его прикручивают с обратной стороны стоек или же к их торцам. Однако, первый вариант крепления более надежен и прочен. В качестве опоры может служить мощный брус или же (предпочтительнее) представленная выше на иллюстрации конструкция, состоящая из шести досок.

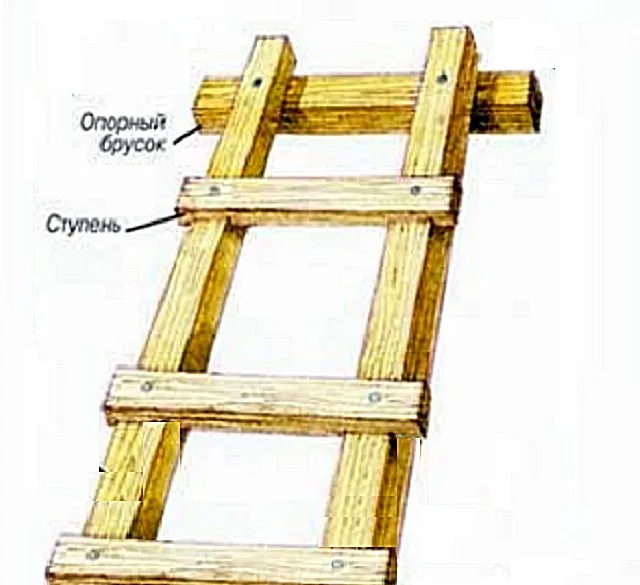

В качестве опорного элемента иногда используется отрезок бруса. Согласитесь, такой зацеп выглядит не слишком надежным, и лучше остановиться на предложенном выше сборном варианте.

В качестве опорного элемента иногда используется отрезок бруса. Согласитесь, такой зацеп выглядит не слишком надежным, и лучше остановиться на предложенном выше сборном варианте.

Особое внимание необходимо уделить прочности крепления опорного элемента, так как от него будет зависеть надежность фиксации лестницы на коньке.

Такую лестницу можно использовать, как переносной или стационарный вариант для подъема в коньковую область крыши. Если планируется установить ее стационарно в определенном месте, то расположить ее надо постараться так, чтобы с нее можно было произвести как можно больше профилактических и ремонтных работ. Если такое расположение невозможно, то дополнительно рекомендуется на скате закрепить мостки, позволяющие добраться до всех требующих регулярного контроля и обслуживания элементов конструкции крыши, в первую очередь — до вентиляционных и дымоходных каналов.

Второй вариант

Эта лестница отличается от предыдущей модели размером деталей и конфигурацией опорного элемента, но изготавливается она аналогичным способом. Сначала производится разметка вертикальных стоек, затем на них закрепляются ступени, и в последнюю очередь собирается опорный узел, который как раз и имеет несколько более сложную конструкции.

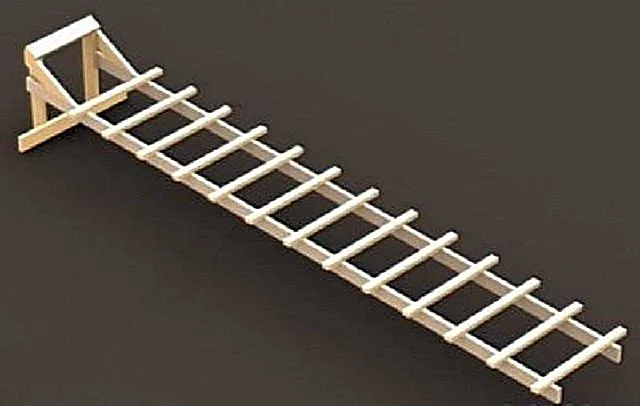

Во многом схожая с предыдущей конструкция, которую также несложно изготовить своими силами

Во многом схожая с предыдущей конструкция, которую также несложно изготовить своими силами

Для изготовления такой лестницы потребуются следующие материалы:

— две качественные доски сечением 100×30 мм, длиной, соответствующей размеру ската;

— отрезки доски для поперечин-ступеней 100×30×710 мм — их количество зависит от длины продольных стоек;

— упорная доска размером 100×30×850 мм — одна штука;

крепежная доска 100×30×607 мм — две штуки;

— распорная доска 100×30×462 мм — две штуки;

— связующая доска 100×30 мм, длина ее должна быть равна ширине лестницы — одна штука.

Как эти детали собираются в единую конструкцию зацепного узла – можно и не рассказывать. Иллюстрация очень наглядно показывает его устройство. которое в особых пояснениях, как кажется, и не нуждается.

Устройство узла для фиксации лестницы на коньке крыши

Устройство узла для фиксации лестницы на коньке крыши

Можно лишь отметить, что для пущей прочности узла две поперечных доски зацепа в показанном варианте еще и стянуты между собой проволочной скруткой.

И еще один и интересный момент.

В случае необходимости иметь универсальную лестницу, которую можно было бы использовать повсеместно, может пригодиться вариант со складным опорным элементом, в качестве которого использовать, к примеру, отрезок широкой мощной доски. То есть его можно закрепить не стационарно, прикрутив саморезами или прибив гвоздями, а установив на мощные петли, ограничив их открытие только на угол в 90 градусов или же на тот, под которым расположены скаты крыши относительно друг друга.

Если качественно изготовить такую конструкцию, то при ее установке на крышу достаточно будет просто открыть опорный элемент и зафиксировать лестницу на кровле. В другое время она может быть использована, как обычная приставная для выполнения других работ по дому или саду.

Третий вариант

Еще один, так сказать «лайт»вариант кровельной лестницы — это трап, конструкцию которого можно назвать самой простой в изготовлении. Единственное, что важно учесть при расчетах — это способность трапа надежно удерживаться на коньке и легко выдерживать вес владельца дома.

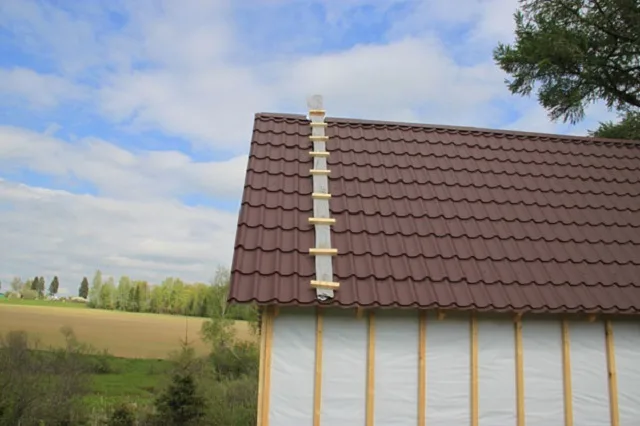

Сколько времени может занять изготовление такого конькового трапа? Вряд ли больше пары часов, при очень качественной сборке

Сколько времени может занять изготовление такого конькового трапа? Вряд ли больше пары часов, при очень качественной сборке

Трап может быть изготовлен из одной доски и поперечин, или же, если нужна более широкая опора на кровельное покрытие, то в качестве основы устанавливаются две доски.

Устройство кровельного трапа — с проставленными размерами для самостоятельного изготовления

Устройство кровельного трапа — с проставленными размерами для самостоятельного изготовления

Для изготовления трапа потребуется следующие материалы:

  • Одна доска шириной в 300 мм или две, имеющие ширину в 150÷200 мм, толщиной в 25 мм. Длина досок может варьироваться в зависимости от размера ската крыши. Доска будет необходима для основы трапа.
  • Две опорные доски сечением 100× 25 мм и длиной в 700÷1000 мм, а также одна доска шириной в 200, толщиной в 20 и длиной, превышающей ширину основы на 200 мм. Она предназначена для связки опорных досок — эти детали потребуются для формирования конструкции опорного узла конструкции.
  • Брус сечением 30×30 или 40×40 мм — для изготовления ступеней. Длина таких перекладин должна превышать ширину основы на 200 мм, то есть ступени должны выступать с каждой стороны вертикально устанавливаемых досок на 100 мм. Количество ступеней зависит от высоты трапа. Они должны быть установлены с шагом, который может варьироваться от 200 до 500 мм — этот параметр зависит от удобства подъема конкретного человека.
  • Кроме этого, для сборки конструкции будут необходимы гвозди или саморезы. При использовании гвоздей их необходимо загнуть с обратной стороны основных досок, поэтому длина их должна быть не менее 100 мм. Саморезы же должны иметь длину, несколько меньшую (на 5÷7 мм) суммарной толщины ступени и основы.

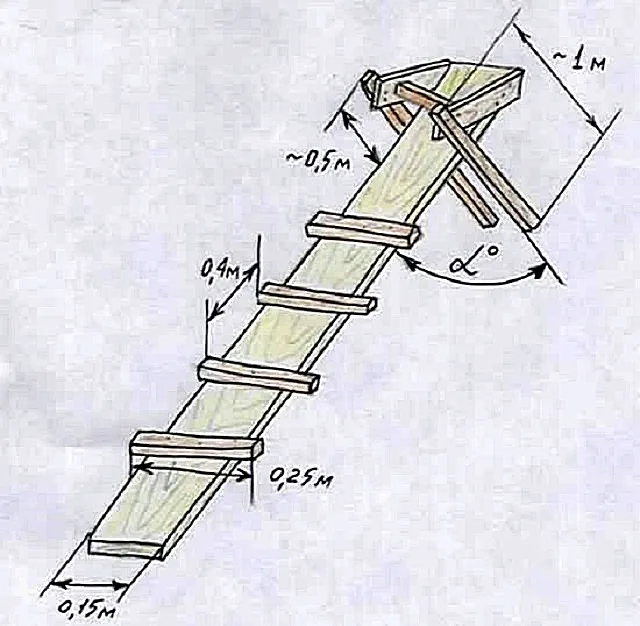

Еще один «рукописный», но вполне понятный для проведения самостоятельного монтажа чертеж кровельного трапа

Еще один «рукописный», но вполне понятный для проведения самостоятельного монтажа чертеж кровельного трапа

Порядок сборки трапа мало отличается от процесса изготовления лестницы. Он проводится следующим образом:

  • На ровной поверхности укладывается одна или две доски основы. Если используются две доски, то между ними необходимо оставить небольшой просвет, который может составлять 5÷10 мм. Он необходим для вентиляции, а также для компенсации температурных и влажностных линейных колебаний древесины.
  • Затем производится разметка установки ступеней — этот процесс производится с помощью рулетки и простого карандаша или маркера. По размеченным линиям будет проще ориентироваться при закреплении поперечин, особенно в том случае, если основа изготавливается из двух досок.
  • Следующим шагом по нанесенным линиям разметки к основе прикручивается верхний и нижний бруски ступеней. Они скрепят доски трапа между собой, и потому остальные поперечины будет фиксировать гораздо легче.
  • Далее, отступив от верхнего края 150 мм, на боковых торцах основных досок размечается место установки опорных досок. Их края должны выступать выше поверхности трапа также на 150 мм, а ниже — от 500 до 1000 мм. Причем устанавливать эти опорные детали необходимо, учитывая угол расположения скатов относительно друг друга, так как они должны плотно прилегать к коньку и поверхностям. Закрепляются опорные доски с помощью саморезов, которые должны быть вкручены с шагом в 40÷50 мм, через заранее просверленные отверстия меньшего диаметра.
  • Последним этапом сборки конструкции является установка поперечной доски, которая жестко свяжет опорные доски.

Четвертый вариант

Если необходимо сделать переносную лестницу, которую планируется использовать не только для работы на крыше, но и для других нужд, и требуется, чтобы она при необходимости была увеличена по длине, то следует обратить внимание на раздвижной вариант конструкции. Кстати, он подойдет и в том случае, если в комплексе с домом имеется несколько хозяйственных построек с крышами, различающихся размерами скатов. В этом случае одна раздвижная лестница, имеющая модули разной длины, может быть использована для обследования или ремонта крыши любой постройки.

Модули раздвижной лестницы могут различаться своей длиной

Модули раздвижной лестницы могут различаться своей длиной

Оптимальным вариантом может быть лестница, состоящая из двух модулей, которые могут быть полностью разъединены или же скреплены в конструкцию разной длины. Она может быть использована в качестве кровельной лестницы или же приставной, и может быть применена для очистки или ремонта, например, системы водостока, закрепленной по карнизу крыши.

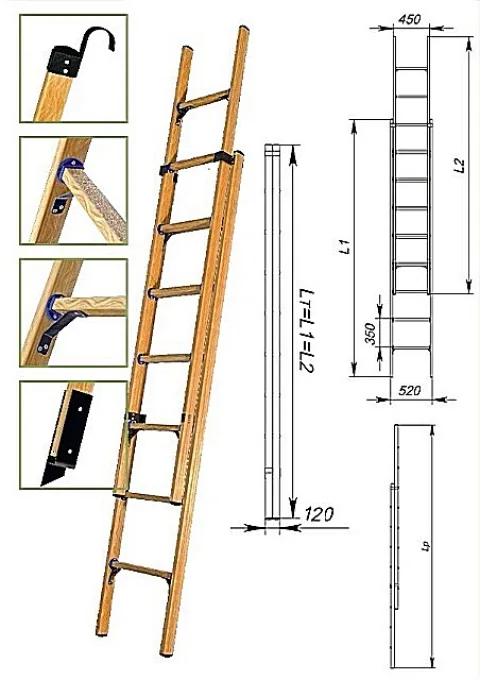

Данная схема поможет разобраться в конструкции раздвижной лестницы и подготовить для ее сборки все необходимые детали.

Данная схема поможет разобраться в конструкции раздвижной лестницы и подготовить для ее сборки все необходимые детали.

Для изготовления двухмодульной конструкции, представленной на схеме, потребуется следующий материал:

  • Четыре бруса размером 60×35 мм в сечении — для изготовления стоек. Их длина может быть разной или одинаковой, например, она может составлять 1800 мм.
  • Брус размером в сечении 30×25 мм — для изготовления ступеней, которые будут закреплены с шагом в 350 мм. Ширина основного модуля лестницы, который будет всегда находиться в нижней части, согласно схеме, должна составлять 520 мм, а верхнего — 450 мм, так как он должен входить между стоек первого. Соответственно и длина ступеней для разных модулей будет разной. Для основного модуля этот параметр должен составлять 470 мм, а для верхнего 400 мм. Количество перекладин будет зависеть от выбранной высоты каждого из модулей. При этом шаг обязательно должен быть единым для всех частей разборной лестницы.
  • Кроме пиломатериалов необходимо подготовить:

—- Два надежных крюка, которые фиксируются на верхних концах стоек верхнего модуля. с помощью них он будет зацепляться за крепления, установленные на коньке;

— На верхних концах нижнего основного модуля должны быть закреплены кронштейны, на которые будет надеваться верхний модуль, причем с помощью них длина лестницы может быть увеличена наполовину.

— Для более надежного крепления верхнего модуля на нижнем, потребуются два кронштейна, закрепляемые к внутренним сторонам стоек сразу над самой нижней ступенью.

— Для нижних сторон стоек модулей необходимо предусмотреть металлические накладки, которые надеваются на бруски стоек;

— Для закрепления ступеней на стойках может быть использован способ соединения «в полдерева», врезка ступеней методом «паз-шип». А на схеме показано использование специально предназначенных для этой цели крепежных элементов из ударопрочного пластика, которые прикручиваются саморезами к внутренним сторонам стоек. Ступени вставляются в данные фиксаторы, и их края будут защищены от воздействия влаги. Если же для закрепления ступеней будет выбран один из способов врезки, то ступени необходимо делать немного длиннее. Именно излишняя длина будет использована для обустройства соединений.

— Металлические подпорные детали-скобы, закрепляемые под всеми ступенями, или, по крайней мере под теми, на которые будет выпадать большая нагрузка. В частности, подобное усиление видится особо необходимым там, где предполагается закрепить соединяющие два модуля кронштейны.

Если разобраться в данной конструкции, то можно прийти к выводу, что ничего сложного в ее изготовлении и сборке нет.

Работы по сборке такой раздвижной лестницы производятся почти так же, как и обычной. Каждый из модулей собирается отдельно, как стандартная лестница, но к каждому затем в определенных местах закрепляются необходимые для соединения в единую конструкцию кронштейны.

*  *  *  *  *  *  *

Итак, были представлены относительно несложные варианты изготовления кровельных и установки готовых заводских конструкций. Если лестницы к коньку на вашем доме пока еще нет, то стоит всерьез подумать над вопросом ее обретения — покупкой ли, или самостоятельным монтажом. Очень важно, чтобы имелась возможность свободного доступа ко всем коммуникациям, расположенным на крыше здания, к участкам кровельного покрытия. Все появившиеся проблемы будут решаться в кратчайшие сроки, а регулярная ревизия и профилактика дымоходов и вентиляционных стояков обеспечат комфортное и безопасное проживание в доме.

И в завершение публикации – наверняка читателю станет интересным и познавательным видеосюжет, показывающий оригинальные приспособления, обеспечивающие безопасность работ на крыше.

Видео: Полезная оснастка для безопасного проведения работ на крыше

Комментарии:

Задайте вопрос здесь или на нашем форуме



Получай лучшее на почту
Нажимая на кнопку, вы даёте согласие на обработку своих персональных данных

Присоединяйтесь к нашему сообществу

И получите ещё больше идей и лайфхаков по ремонту, дизайну и строительству из наших социальных сетей


Уже 400 000 участников с нами, присоединяйтесь и вы!
