Биметаллические радиаторы, которые, как понятно уже из названия, изготавливаются из композиции двух металлов, начали производиться больше пятидесяти лет назад в европейских странах. Они быстро завоевали широкую популярность, благодаря своей надежности и эффективности эксплуатации при установке в любую систему отопления.

Биметаллические батареи какие лучше

Биметаллические батареи какие лучше

Биметаллические батареи какие лучше выбрать, и на что следует обратить особое внимание? Этот вопрос всегда возникает у всех тех, кто решил заменить старые отопительные приборы на более современные варианты, отличающиеся и высокими эксплуатационными характеристиками, и респектабельным внешним видом.

Сегодня производство биметаллических радиаторов налажено и в России. Отечественные изделия — достаточно популярны, и вполне оправдали себя при установке в центральные системы отопления.

Конструкция биметаллических радиаторов

Общие принципы конструкции

Этот тип батарей отопления состоит из двух основных частей, изготовленных из разных металлов.

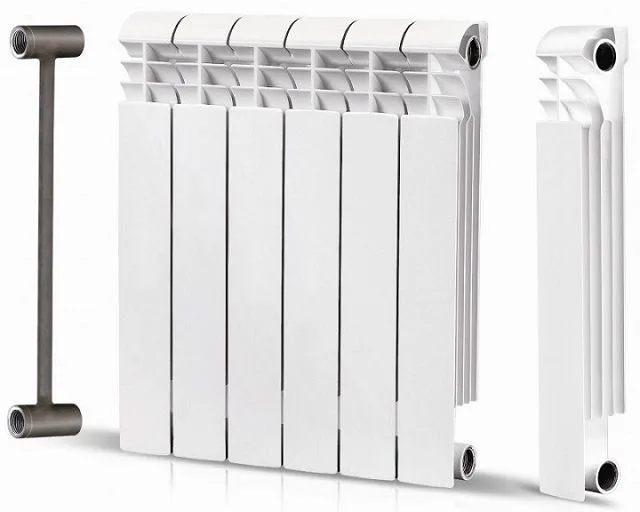

Внутренние каналы выполнены из нержавеющей стали, внешний теплообменный корпус - из алюминия

Внутренние каналы выполнены из нержавеющей стали, внешний теплообменный корпус — из алюминия

Внутренняя их часть производится из нержавеющей стали или, реже, меди, так как эти металлы – отличаются высокой стойкостью к воздействию агрессивной среды нагретого теплоносителя. Трубы из этих материалов располагаются вертикально и горизонтально, и именно по ним происходит циркуляция теплоносителя.

Наружная часть радиаторов – это, по сути, кожух, оснащенный ребрами, который изготавливается из алюминия. Этот металл имеет отличную теплопроводность и быстро прогревается, отдавая тепло в помещения, поэтому он и был выбран для внешней части конструкции.

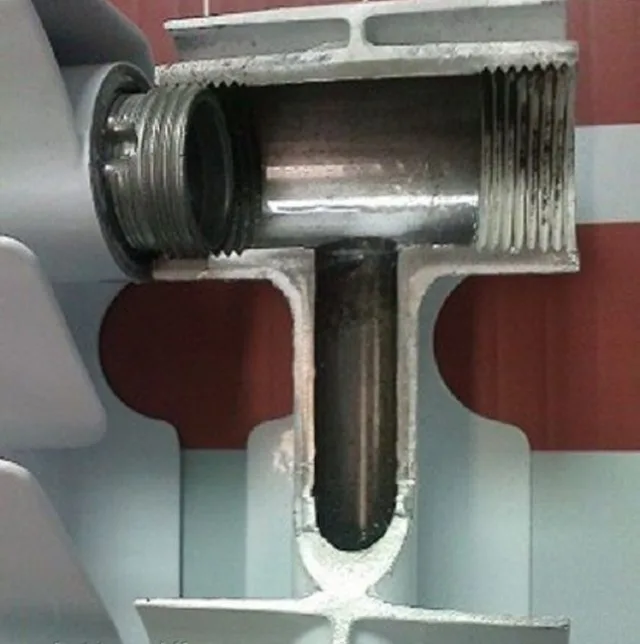

Биметаллический радиатор в разрезе

Биметаллический радиатор в разрезе

Внутренние и внешние части каждой секции радиатора соединяются между собой литьем, производимым под давлением, или точечной сваркой. Секции собираются в батарею с помощью стальных ниппелей и термостойких каучуковых прокладок, рассчитанных на температуру, доходящую до 200 градусов. Однако, кроме таких батарей существуют и монолитные радиаторы из тех же материалов.

Опрессовочное паспортное давление биметаллических батарей у разных производителей может различаться – этот показатель зависит от материала изготовления внутренних трубопроводов и размерных параметров. Если при опрессовке тех или иных моделей создавалось проверочное давление в 35 атмосфер, то они будут способны выдержать гидроудары, перепады давления во время которых достигает 25÷30. Это позволяет использовать такие радиаторы в центральных системах отопления, которые порой не отличаются стабильностью напора теплоносителя.

Благодаря высокой теплопроводности, биметаллические приборы оказались даже более эффективными, чем всем знакомые чугунные батареи.

На внешний вид биметаллические радиаторы практически не отличаются от алюминиевых моделей. Впрочем, их можно различить по весу, так как из-за стального трубного «сердечника», биметаллические батареи тяжелее алюминиевых, примерно на 50%. Чтобы точно не ошибиться при выборе, стоит обязательно изучить сертификат соответствия и другую сопроводительную техническую документацию, который обязательно должны быть приложены к партиям изделий, и находится у продавца специализированного магазина.

Биметаллические и полубиметаллические радиаторы

Кроме биметаллических, производятся еще полубиметаллические радиаторы. Необходимо знать, чем они отличаются друг от друга, и какие из них лучше.

  • Биметаллические приборы

В настоящих биметаллических радиаторах из алюминия изготавливается только внешний кожух прибора.

Процесс производства их состоит в том, что готовые полностью стальные сердечники, уложенные в специальные формы, под давлением заливаются алюминием, который хорошо проводит тепло, но нестоек к агрессивным средам и высоким температурам теплоносителя. В биметаллических вариантах алюминий никак не соприкасается с жидкой средой и служит только, в качестве теплообменника. Конструкция, выполненная по такому принципу, идеально подойдет для установки и в центральную, и в автономную систему отопления.

В некоторых моделях сердечник изготавливается из меди, а не из нержавейки – такие батареи обычно используются для установки только в автономную систему отопления, там, где в качестве теплоносителя используются особые антифризы. Стальные трубы, даже нержавеющие, с некоторыми подобными антифризами «ведут себя» не столь адекватно.

2016-03-03_161029Вода – не единственно возможный тип теплоносителя

Для запыления контуров автономной системы отопления, кроме воды, используются и другие жидкости – это может быть обусловлено особенностями эксплуатации системы или требованиями со стороны котельного оборудования. Подробнее о теплоносителях для систем отопления – в специальной публикации нашего портала.

  • Полубиметаллические батареи

Для полубиметаллических радиаторов внутренние каналы изготавливаются из разных металлов. Так, вертикальные трубы могут быть  нержавеющими стальными, а горизонтальные – алюминиевыми, как в обычных алюминиевых радиаторах. Бывает и обратный вариант. Одним словом, на полноценные биметалические они никак «не тянут».

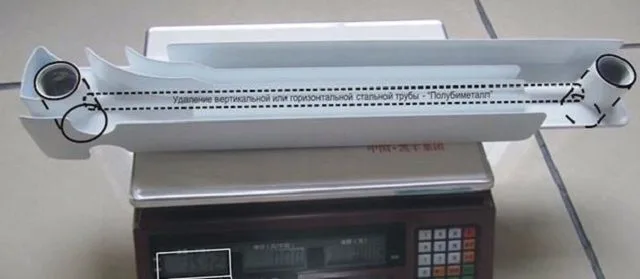

Будьте осторожны - вместо полноценных биметаллических есть шанс приобрести менее качественные и надежные полубиметаллические радиаторы

Будьте осторожны — вместо полноценных биметаллических есть шанс приобрести менее качественные и надежные полубиметаллические радиаторы

Подобная разновидность батарей не подойдет для центрального отопления, так как теплоноситель там часто не отличается высоким качеством и моде содержать достаточно большую концентрацию щелочи. Контактируя с алюминием, такой состав может вызвать коррозийные процессы, которые в том числе «захватят» и стальные элементы, установленных в комбинации с алюминием. Кроме этого, отличающееся тепловое расширение этих металлов может даже привести к смещению элементов при воздействии на них экстремально высоких температур, что чревато возникновением протечек и даже более серьезных аварий.

Подобные радиаторы нередко путают с биметаллическими – внешне они вообще неотличимы. Не особо разбираясь в тонкостях, часто им отдают предпочтение из-за более доступной стоимости. Однако, как видно из описания, они весьма значительно отличаются по своей надежности.

В крайнем случае, полубиметаллическую разновидность радиатора можно установить в автономную систему. Но все же если решено сделать отопление дома или квартиры максимально надежным, то от полубиметаллических радиаторов лучше отказаться, и остановить свой выбор на настоящих биметаллических образцах. Обязательно учитывайте это при покупке.

Монолитные или секционные биметаллические радиаторы

Как уже отмечалось, производятся разборные биметаллические радиаторы, которые состоят из секций, скрепленных между собой с помощью ниппелей, и монолитные неразборные.

В секционном варианте каждая из секций внутри горизонтальных отрезков труб с двух сторон имеет разнонаправленную резьбу, предназначенную для вкручивания соединительных ниппелей с уплотняющими прокладками.

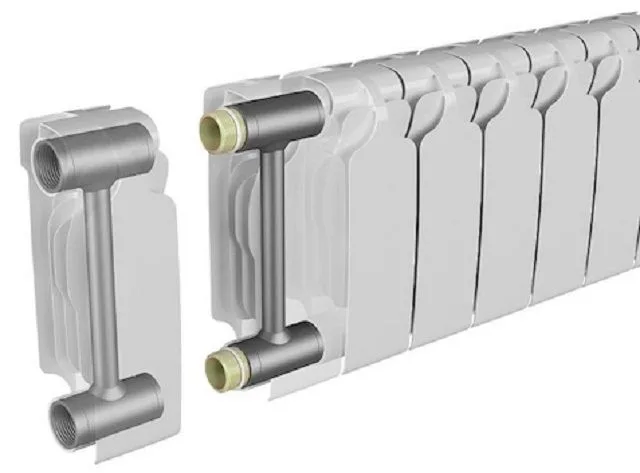

Биметаллическая батарея секционного, разборного типа

Биметаллическая батарея секционного, разборного типа

Такая конструкция и является главным существенным недостатком секционных батарей, так как эти стыки могут повреждаться от, например, некачественного теплоносителя, что значительно сокращает срок их эксплуатации до очередного профилактического вмешательства. Кроме этого, на соединениях элементов чаще всего происходят протекания, под воздействием высоких температур и высокого давления в системе.

Чтобы избежать этих неприятных моментов, была продумана другая технология производства биметаллических радиаторов. Она заключается в том, что вначале изготавливается цельный сварной медный или же стальной коллектор, который укладывается в специальную форму и под давлением заливается алюминием. Эти биметаллические батареи и называются монолитными.

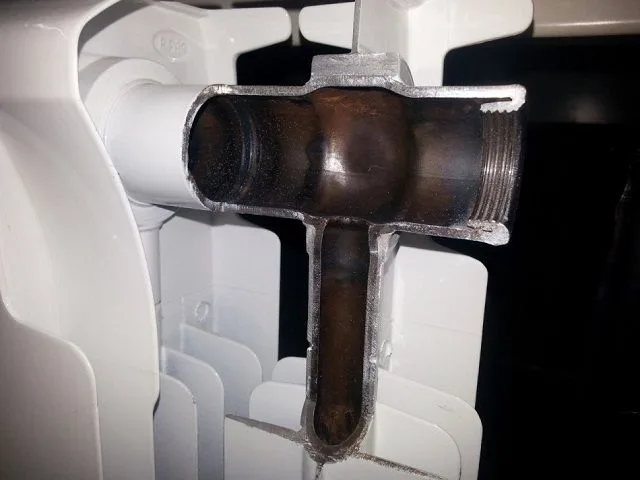

А этот биметаллический радиатор - монолитной сборки

А этот биметаллический радиатор — монолитной сборки

И тот и другой тип обладает своими достоинствами и «уязвимыми местами».

Про недостаток разборной схемы уже говорилось. А главным преимуществом подобных батарей является то, что при повреждении одной из секций не придется менять весь радиатор полностью, так как вполне достаточно произвести переборку — заменить или попросту удалить только лишь вышедший из строя элемент.

В случае любой протечки в монолитном радиаторе его остается только лишь заменить полностью – ремонтопригодность у них практически отсутствует.

Выборочные сравнительные характеристики радиаторов обоих типов приведены в таблице:

Эксплуатационные параметрыСекционные биметаллические радиаторыМонолитные биметаллические радиаторы
Срок службы, лет25÷30до 50
Рабочее давление, бар20÷25до 100
Тепловая мощность, в расчете на секцию, Ватт100÷200100÷200

Часто решающим критерием становится вопрос стоимости. Дело в том, что монолитный тип радиаторов имеет более высокую цену, чем секционный, и эта разница может составлять до 20%.

При использовании монолитных биметаллических батарей не представится возможности варьировать суммарную тепловую мощность —  уменьшить или нарастить количество секций. Поэтому перед их приобретением необходимо тщательно просчитать, какая мощность нужна для обогрева конкретного помещения. Подобрать нужный вариант не составит труда, так как монолитные биметаллические радиаторы производятся в разных размерах, как по длине, так и по высоте.

При выборе между секционными и монолитными батареями следует учитывать и особенности отопительной системы. Например, если их планируется установить в квартире высотного дома, то лучше выбрать монолитный тип приборов, так как давление в системе отопления многоэтажек часто бывает достаточно высокое, не исключены гидроудары. и соединительные узлы секционных батарей могут его не выдержать и дать протекания.

Критерии выбора биметаллических радиаторов

При выборе конкретной модели, кроме уже упомянутых выше характеристик, следует и другие моменты, которые напрямую будут влиять на качество работы приборов теплообмена и длительность их эксплуатации.

  • Конструкция радиатора должна стойко выдерживать гидроудары и высокое давление. Особенно это важно учесть при установке их в центральную систему отопления. Обязательно обращайте внимание на показатель испытательного опрессовочного давления.
  • Материал батареи должен быть инертен к агрессивной среде некачественного теплоносителя с повышенным уровнем щелочи или кислотности. Этот фактор тоже в основном касается батарей, устанавливаемых в многоэтажных домах.
  • Материал изготовления должен также противостоять возникновению электрохимической коррозии.

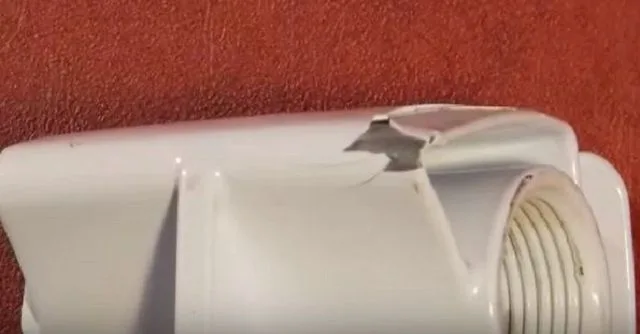

Печальный результат механического воздействия на некачественный радиатор

Печальный результат механического воздействия на некачественный радиатор

  • Радиаторы должны быть стойкими к механическому воздействию, то есть их внешний корпус должен иметь достаточную прочность. Чтобы проверить качество используемого алюминия (алюминиевого сплава), нужно попытаться согнуть ребро пальцами. В некачественном изделии ребра легко гнутся, а иногда могут даже дать трещину или сломаться.
Даже в самом тонком месте теплообменные  ребра не должны изгибаться и, тем более, ломаться

Даже в самом тонком месте теплообменные ребра не должны изгибаться и, тем более, ломаться

  • Внутренние рубчатые каналы должна быть изготовлен из одного металла, и лучше, если это будет качественная нержавеющая сталь.
  • Толщина стенок внутренней трубы должна быть не менее 3÷3,5 мм.
  • Немаловажным элементом в секционной конструкции батареи являются прокладки, так как от их качества и эластичности будет зависеть надежность соединений, поэтому чаще всего их делают из резины или силикона. Проверить качество уплотнительного кольца можно, согнув несколько раз его пальцами. Если прокладка жесткая и неэластичная, то надолго ее явно не хватит.

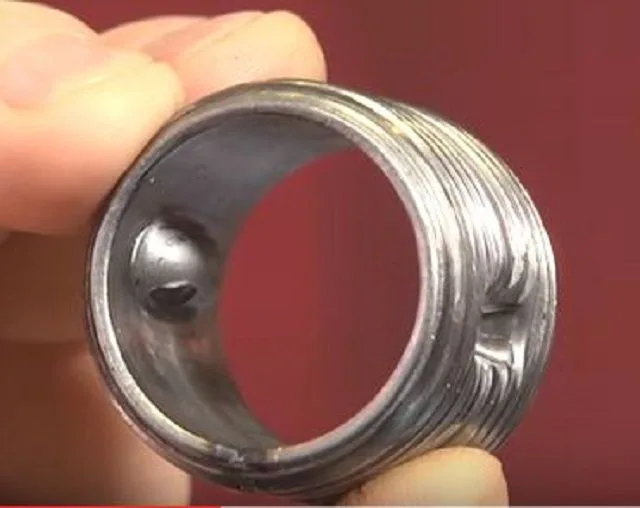

Особое внимание качеству ниппелей - они должны быть изготовлены из прочной стали

Особое внимание качеству ниппелей — они должны быть изготовлены из прочной стали

  • В секционном радиаторе должны быть установлены высококачественные стальные ниппели, в которых не сорвутся внутренние «усики» при скручивании секций и не «сожраться» резьба. О том, что ниппель некачественный, можно узнать по мягкости металла изготовления.

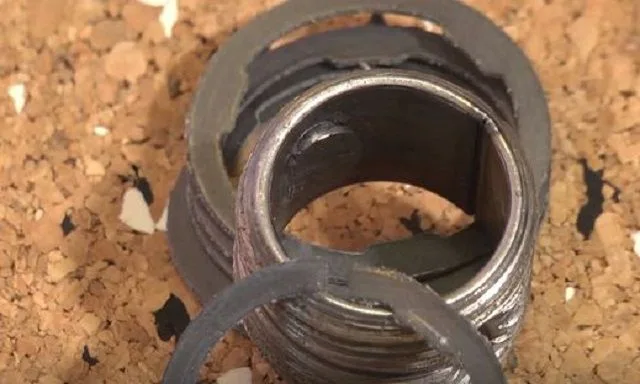

Некачественные ниппели и уплотнения способны принести массу неприятностей

Некачественные ниппели и уплотнения способны принести массу неприятностей

Если этот элемент будет некачественным, то при раскручивании или скручивании батареи, зацепы для ключа точно сорвутся, и тогда ниппель придется распиливать шлифмашинкой, а затем извлекать его части из отверстий секций.

  • Ширина фронтальной части ребра радиатора не должна быть менее 70 мм, так как если этот параметр будет меньшим, теплоотдача от прибора существенно снижается. Лучше всего, если размер секции в сечении будет 80×80 мм — такие параметры гарантированно дают высокую теплоотдачу.

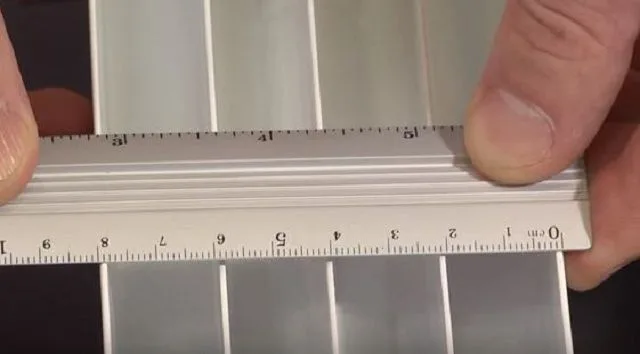

Оптимальные глубина и ширина секций - около 80 мм

Оптимальные глубина и ширина секций — около 80 мм

Некоторые производители применяют маркетинговый ход – снижают цену на свои изделия за счет уменьшения размера секций, что значительно снижает общую тепловую мощность прибора. Поэтому при выборе радиатора желательно иметь в кармане рулетку или линейку – чтобы была возможность проконтролировать оптимальность размеров.

  • У качественной батареи толщина выступающих ребер должна составлять не менее 1 мм.
У хорошего радиатора ребра имеют толщину порядка 1 мм

У хорошего радиатора ребра имеют толщину порядка 1 мм

Если толщина ребер меньше 1 мм, то это, скорее всего, указывает на недостаточное качество изделия, так как в нем снижена прочность кожуха радиатора, а также не столь высока теплоотдача – за счет низкой теплоемкости слишком тонких теплообменных пластин.

А вот на этой модели толщина ребер явно занижена - стоит задуматься...

А вот на этой модели толщина ребер явно занижена — стоит задуматься…

  • Нужно знать также и то, что если производитель экономит на качественных ниппелях и прокладках — это говорит о том, что все изделие, с вероятностью, близкой к 100%, не отличается высоким качеством, и от него лучше сразу отказаться.
  • Не стоит покупать и приборы, на которые производитель дает гарантийный срок всего 1÷2 года, при том, что срок эксплуатации биметаллических секционных батарей составляет 25-30 лет, а монолитных – даже около 50-ти. Такая маленькая гарантия говорит о том, что производитель сам не уверен в своих изделиях.

Достоинства и недостатки биметаллических радиаторов

Далее, неплохо было бы выделить основные «плюсы» и «минусы» этих достаточно популярных сегодня приборов.

Положительными их качествами можно назвать следующее:

  • Биметаллические радиаторы отлично вписываются в современные интерьеры как жилых, так и офисных помещений.

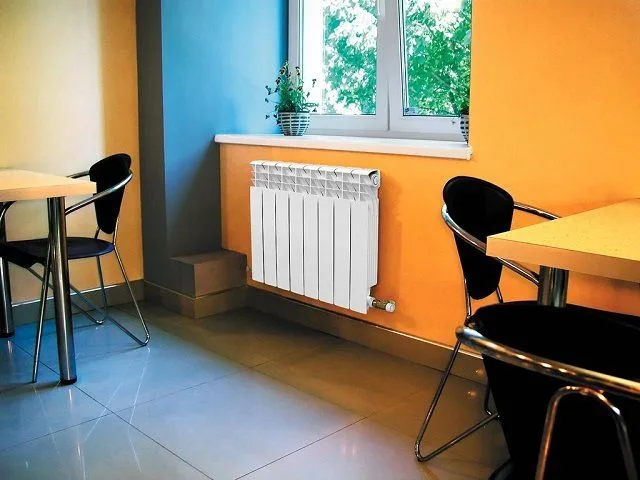

Биметаллические радиаторы очень удачно выписываются в современный интерьер жилых помещений

Биметаллические радиаторы очень удачно выписываются в современный интерьер жилых помещений

  • Эта разновидность радиаторов нередко выпускается с различным цветовым оформлением. Если не найден нужный цвет, то допускается самостоятельное окрашивание. Для этого процесса применяются специальные термостойкие составы красок, способные выдерживать температуру до 150 градусов.
  • Гладкие поверхности и скругленные углы делают эти радиаторы достаточно безопасными с точки зрения возможности получения травмы, и оттого пригодными для установки в детских комнатах.
  • Достоинством является достаточно длительный гарантированный срок эксплуатации, при условии выбора качественных радиаторов и правильной их эксплуатации.
  • Биметаллические радиаторы могут быть установлены в любую систему отопления, даже с некачественным теплоносителем.
  • Эта разновидность приборов, в отличие от других современных радиаторов, способна выдерживать высокое внутрисистемное давление и температуру до 130 градусов.
  • Одним из ключевых преимуществ подобных батарей является очень высокая теплоотдача.
  • Такие приборы, как правило, оснащаются термостатом, что позволяет устанавливать нужную температуру их нагрева. Ее корректировка происходит практически сразу, за счет небольшого по размеру сечения каналов.
  • Количество секций радиатора для каждой конкретной комнаты можно легко рассчитать самостоятельно, использовав, математическую формулу, которая будет приведена ниже. Правильный расчет поможет избежать лишних затрат при покупке радиаторов, их монтаже и дальнейшей эксплуатации.

Есть у этих приборов и свои недостатки, о которых следует знать, так как они тоже могут повлиять на осознанный выбор радиаторов.

  • Как говорилось выше, биметаллические батареи могут быть установлены в любую, в том числе и в центральную систему отопления. Но нужно учитывать, что некачественный теплоноситель способен все же значительно снизить срок их эксплуатации. Тем не менее, все свои преимущества они показывают именно при высокотемпературном режиме эксплуатации.
  • Важным недостатком этих комбинированных приборов являются разные коэффициенты расширения стали и алюминия. Поэтому, после длительного их использования в отопительном контуре иногда возникают шумы – скрипы, возможно постепенное снижение прочности конструкции и даже тепловой мощности – нарушается прямая теплопередача между двумя металлами.
  • При установке радиаторов в центральную систему отопления, может произойти быстрое засорение теплопроводных труб, так как они имеют небольшой диаметр. Желательно предусмотреть, во избежание этого, установку фильтра грубой очистки.
  • Высокая стоимость биметаллических приборов тоже может быть отнесена к отрицательным сторонам при их приобретении, так как она превышает цены на батареи из алюминия, стали и чугуна. Однако, учитывая качество и долговечность подобных изделий, такие затраты вполне оправданы.

Расчет количества секций биметаллических радиаторов

Приблизительно рассчитать необходимое количество секций для отопления конкретной площади — достаточно просто. Для этого применяется несложная формула. Для производства подобного расчета потребуются такие параметры, как мощность одной секции (указана в паспорте изделия или в прайс-листе магазина) и площадь помещения.

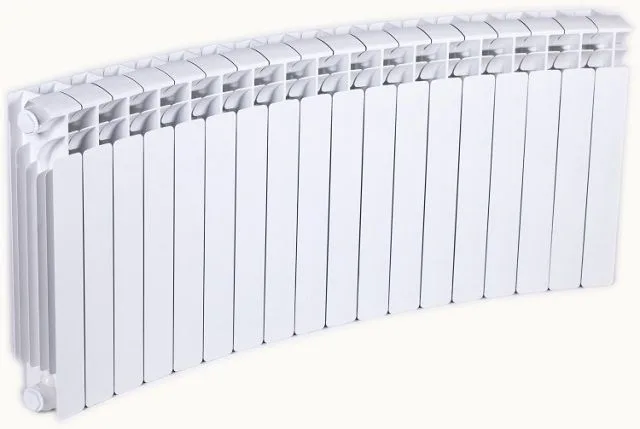

Количество секций биметаллической батареи должно соответствовать особенностям отапливаемого помещения

Количество секций биметаллической батареи должно соответствовать особенностям отапливаемого помещения

Принято считать, что для эффективного обогрева одного квадратного метра площади требуется 100 Вт тепловой энергии.

Площадь стандартной комнаты вычисляется путем умножения ширины помещения на его длину.

2016-03-03_180111Сложные случаи расчета площадей помещений

Нестандартная конфигурация комнат иногда ставит в тупик хозяев, несколько подзабывших школьный курс геометрии. Как определить площадь комнаты – читайте в специальной публикации нашего портала. В ней же размещены удобные калькуляторы, позволяющие облегчить процесс расчета.

Итак, чтобы примерно определить количество секций, берут следующую формулу:

N = S × 100 / P

N – количество секций радиатора;

S – площадь помещения, м²;

P – удельная тепловая мощность одной секции.

Например, площадь комнаты 17 кв. м, а удельная мощность оной секции биметаллического радиатора — 160 Ватт. Подставив эти параметры в формулу, получаем следующий результат:

N = 17 × 100 / 160= 10,625

Результат всегда округляется до целого значения в большую сторону. Итого – 11 секций, собранный в батарею.

Надо сказать, что эта формула не отличается точностью, так как не учитывает целого ряда важных критериев, способных повлиять на потребность помещения в тепловой энергии. Например, комната может быть обычной, с одной внешней стеной, или угловой. Безусловно, для второй потребуется больше тепла, так как площадь для теплопотерь через стены – значительнее. Поэтому существуют поправочные коэффициенты.

Для угловой комнаты принято принимать коэффициент 1,2. В нашем примере результат уже получится 12,75, то есть 13 секций – разница весьма существенна.

На требуемое количество тепловой энергии влияют особенности климата региона проживания, положение внешних стен относительно сторон света, роза зимних ветров, высота потолков, типы помещений, расположенных сверху или снизу, степень общей утепленности дома, количество, тип и размер окон и входных дверей и другие факторы. Даже схема врезки радиаторов и специфика мест их установки могут повлиять на конечный результат.

Если у читателя есть желание произвести более точный расчет, рекомендуем ему воспользоваться встроенным калькулятором, который учитывает большинство факторов, влияющих на требуемую тепловую мощность для конкретного помещения.

Если требуется рассчитать не количество секций, а общую тепловую мощность, например, при выборе неразборного биметаллического радиатора, то просто не указывается удельная мощность секции, а результат будет получен в киловаттах.

Калькулятор расчета необходимого количества секций биметаллического радиатора


Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках
Укажите площадь помещения, м²
Количество внешних стен
Внешние стены смотрят на:
Положение внешней стены относительно зимней "розы ветров"
Уровень отрицательных температур воздуха в регионе в самую холодную неделю года
Какова степень утепленности внешних стен?
Высота потолка в помещении
Что расположено снизу?
Что расположено сверху?
Тип установленных окон
Количество окон в помещении
Высота окна, м
Ширина окна, м
Двери, выходящие на улицу или на балкон:
Предполагаемая схема врезки радиаторов отопления
Предполагаемые особенности расположения радиаторов
Укажите мощность одной секции выбранного радиатора (при расчете для неразборной модели - оставьте поле незаполненным)

Каким производителям можно доверять?

На российском рынке представлены биметаллические радиаторы и зарубежных и отечественных производителей. В данной сравнительной таблице приведены качественные, проверенные эксплуатацией модели, с различными характеристиками. Поэтому для того, кто собирается покупать подобные приборы, есть возможность предварительно изучить основные параметры, чтобы, отправляясь в магазин, уже иметь определенное представление.

МодельРасстояние между осями (мм)Размеры секции: ширина × высота × глубина (мм)Максимальное рабочее давление (бар)Тепловая мощность секции (Ватт) Объем теплоносителя в секции (литров) Масса секции (кг)Максимаьная температура теплоносителя (°С)
«RIFAR» (Россия)лг1
«RIFAR Forza 350»350415×90×80201360.181.36135
«RIFAR Forza 500»500570×100×80202020.21.84135
«RIFAR MONOLIT 350»350415×100×801001360.181.5135
«RIFAR MONOLIT 500»500577×100×801001940.22/0135
«GLOBAL Radiatori» (Италия)лг2
«STYLE 350»350425×80×80351250.161.56110
«STYLE 500»500575×80×803516821.97110
«STYLE PLUS 350»350425×80×95351400.171.5110
«STYLE PLUS 500»500575×80×95351850.191.94110
«ROYAL Thermo» (Италия)лг3
«BiLiner Inox 500»500574×80×87201710.22.090
«BiLiner 500»500574×80×87201710.22.090
«TENRAD» (Германия)лг4
«TENRAD 350»350400×80×77241200.151.22120
«TENRAD 500»500550×80×77241610.221.44120
«GORDI» Китайлг5
«Gordi 350»350412×80×80301600.211.4110
«Gordi 500»500572×80×80301810.31.7110
«SIRA Industrie» (Италия)лг6
«Gladiator 200»200275×80×8030900.10.65110
«Gladiator 350»350275×80×80301400.130.85110
«Gladiator 500»500423×80×80301850.420.6110
ООО «ЛИТИЗ » (Украина)лг7
«Алтермо ЛРБ»500575×82×80181690.152.5130
«Артермо РИО»500570×82×80181660.152130
«GRANDINI» (Италия)лг8
«GRANDINI 350»350430×80×82161300.261.55120
«GRANDINI 500»500580×80×80161670.381.85120

Надеемся, что полученная читателем информация о биметаллических радиаторах поможет выбрать оптимальный вариант. Богатый ассортимент специализированных магазинов должен позволить подобрать именно ту модель, которая станет полностью соответствовать всем предъявляемым к ней требованиям.

Видео: полезные советы по выбору биметаллических радиаторов отопления
