Буржуйка из кирпича своими руками: инструкция по монтажу

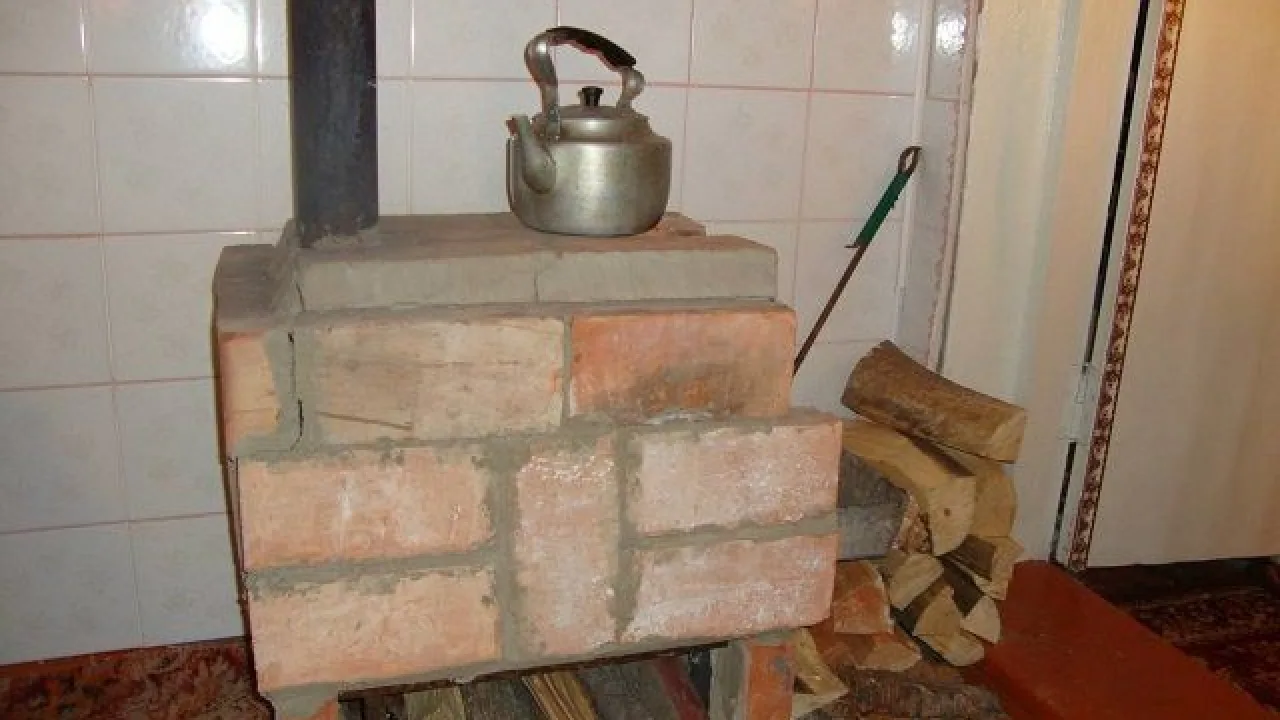

Буржуйка из кирпича своими руками, изготовленная для обогрева на даче или в гараже это оптимальный вариант для таких помещений.

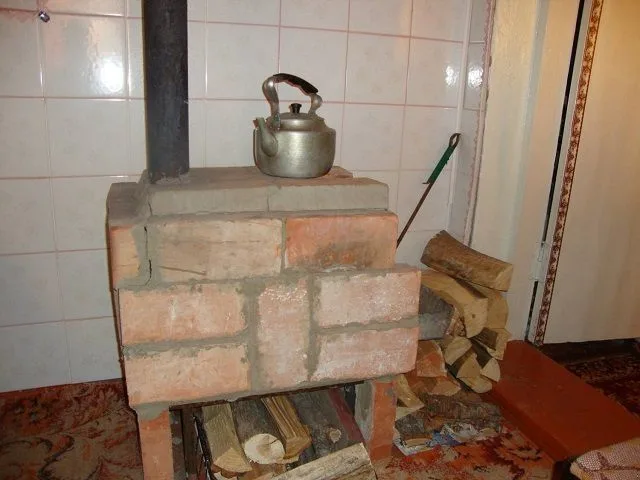

Буржуйка из кирпича своими руками
Буржуйка из кирпича своими руками

Обычно в подобных условиях используют небольшие металлические печки-буржуйки, так как они компактны и удобны. Однако, у них есть один существенный недостаток они очень быстро нагреваются, но и также стремительно остывают. Поэтому в них постоянно необходимо в течение дня поддерживать огонь, а это значит, что нужно заготавливать большой запас топлива.

Умельцы придумали, как выйти из этого положения и сохранить тепло на более длительный срок печь будет гораздо дольше оставаться горячей, если ее сложить из кирпича или обложить кирпичом.

Есть разные варианты буржуек, при изготовлении которых используют кирпич:

печь, полностью сложенная из кирпича;

— комбинированная буржуйка, когда нижний ее отдел кирпичный, а для верхнего приспособлен газовый баллон или металлическая труба;

— чугунная печка-буржуйка, которую обкладывают снаружи кирпичной кладкой;

— кирпичная печка, обшитая сверху металлическими листами.

Чтобы выбрать подходящий вариант для использования в дачном домике, подсобной постройке или в гараже, нужно знать, какие объемы работы предстоит выполнить, изготавливая каждый из них, и какие инструменты для этого понадобятся.

Инструменты для строительства речи-буржуйки

Для изготовления кирпичной кладки буржуйки понадобятся следующие инструменты:

  • Шпатели разной ширины.
  • Мастерок и кельма.
  • Резиновый, обычный молоток и молоточек с киркой.
  • Шлифмашинка с кругами по камню и по металлу.
  • Отвес и строительный уровень.
  • Расшивка.
  • Емкость для раствора.
  • Электродрель и насадка-миксер для замешивания раствора.
  • Кроме вышеперечисленных, для изготовления металлической части буржуйки, нужно подготовить другие инструменты Аппарат для сварки металла и расходные материалы к нему, все необходимое оснащение сварщика – металлические щётки, молоток-секач и т.п. Хорошо, если в хозяйстве есть оборудование для резки металла – это упростит задачу с заготовками.

Для изготовления каждого из вариантов печи понадобится свой перечень материалов, в зависимости от формы буржуйки, конструкции и ее размера.

Буржуйка из кирпича

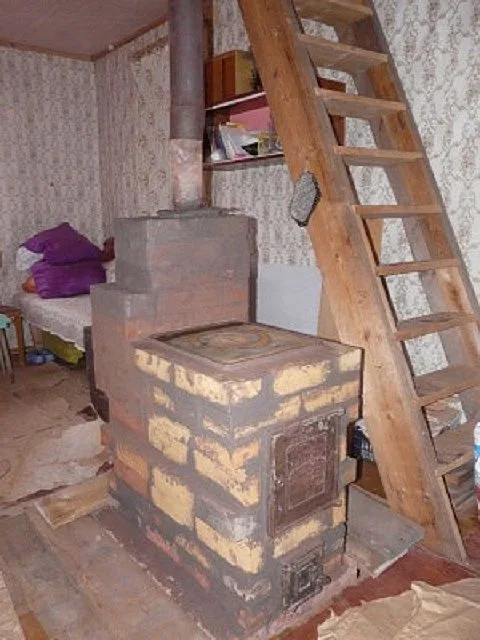

Кирпичная буржуйка не относится к работам высшей категории сложности
Кирпичная буржуйка не относится к работам высшей категории сложности

Любая буржуйка должна иметь небольшой размер в этом-то и состоит ее основное преимущество перед массивными строениями, для которых не всегда может найтись место в небольших помещениях. Буржуйка, сложенная из кирпича это обычная печка, только имеющая очень компактный размер. Как и любое отопительное сооружение, кирпичная буржуйка может иметь разные конструкции и служить только для обогрева помещения или же включать в себя еще и варочную функцию. Последняя будет не лишней как для дачного домика, так и для гаража.

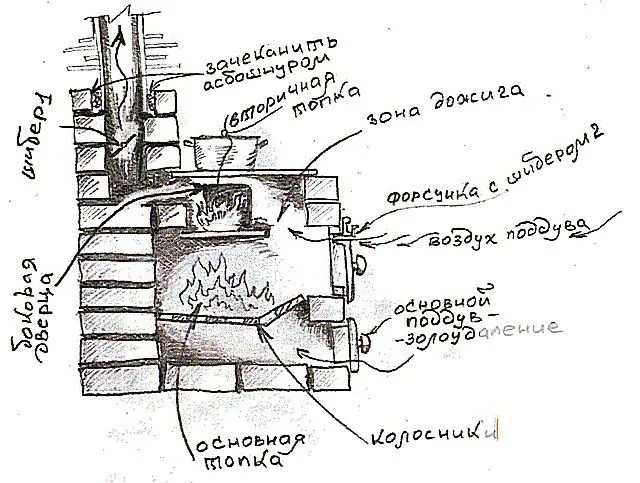

Смелый набросок мастера - на схеме, в принципе, все понятно
Смелый набросок мастера — на схеме, в принципе, все понятно

Изготовление подобной печки и стоит рассмотреть, как самый оптимальный вариант.

Материалы для работы

Для возведения кирпичной буржуйки потребуются следующие материалы:

  • Красный и шамотный кирпич.
  • Колосник (чугунный готовый или самодельный из стального прута).
  • Задвижка.
  • Топливная и поддувальная дверцы.
  • Одноконфорочная варочная панель.
  • Труба для дымоотвода.
  • Гидроизоляционный материал – рубероид.
  • Асбестовый материал – удобнее всего использовать асбестовый шнур
  • Стальная проволока.
  • Стальная пластина, толщиной 4 ÷ 5 мм для отделения зоны дожига, если такая будет предусматриваться.
  • Жаростойкая строительная смесь для кладочного раствора или же глина, цемент и песок.

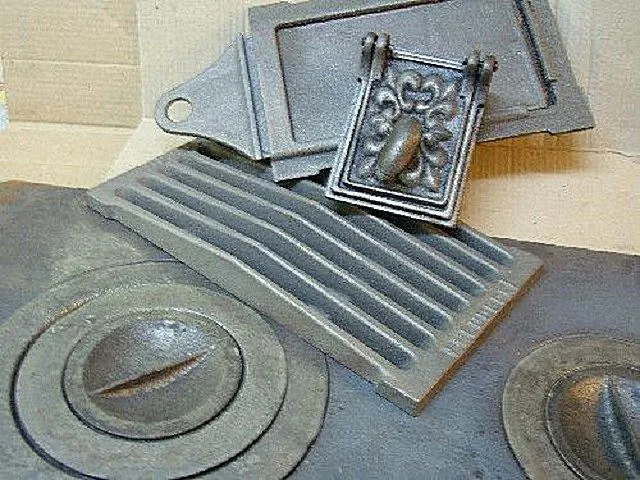

Чугунные детали можно приобрести в специальном магазине
Чугунные детали можно приобрести в специальном магазине

Когда приготовлены все материалы, можно приступать к работе. Начинается она, естественно, с подготовки основания.

Цены на огнеупорный кирпич
Огнеупорный кирпич

На что проводить кладку печи?

Любую печь нужно устанавливать на жесткую надежную основу.

Если в помещении, где будет строиться буржуйка, на полу хорошая бетонная стяжка, то она вполне может послужить для такой печи фундаментом, так как конструкция, в принципе, небольшая и относительно не тяжелая. Если настил пола деревянный, но устроен из толстой доски, то он тоже иногда может выдержать массу печи, но лучше, конечно, обезопаситься и пойти другим путем – как указано ниже.

  • На пол, изготовленный из тонкой доски, делать кладку не рекомендуется. В этом случае, придется перед тем, как возводить печь, устроить надежный фундамент. Он должен иметь размер на 10 ÷ 12 см шире в каждую сторону, чем основание печи.
  • Для того чтобы залить фундамент придется демонтировать участок пола в том месте, где будет устанавливаться буржуйка.
  • В грунте подпола роется котлован, глубиной в 300 ÷ 350 мм, в который засыпается и утрамбовывается слой песка – его толщина должна составлять 50 ÷ 70 мм.
  • Сверху песчаной подушки засыпается щебенка средней фракции, которая тоже утрамбовывается.
  • На щебенку укладывается арматурная сетка, а затем  устраивается из досок опалубка для заливки в нее бетона. Лучше всего соорудить ее так, чтобы она поднималась выше деревянного пола на 70 ÷ 100 мм.
  • Следующим этапом в опалубку заливается грубая бетонная смесь, состоящая из цемента, щебенки и песка. После того как бетон будет залит, необходимо освободить его от воздушных внутренних пузырей это делается «штыкованием» с помощью обычной лопаты, которой протыкается раствор в нескольких местах.
  • Поверхность фундамента разравнивается и оставляется сохнуть. Этот процесс длится от двух недель до одного месяца, в зависимости от толщины, залитой конструкции. Для равномерности созревания и во избежание пересыхания и появления трещин, ежедневно в течение первой недели, начиная со второго дня, поверхность нужно увлажнять водой.

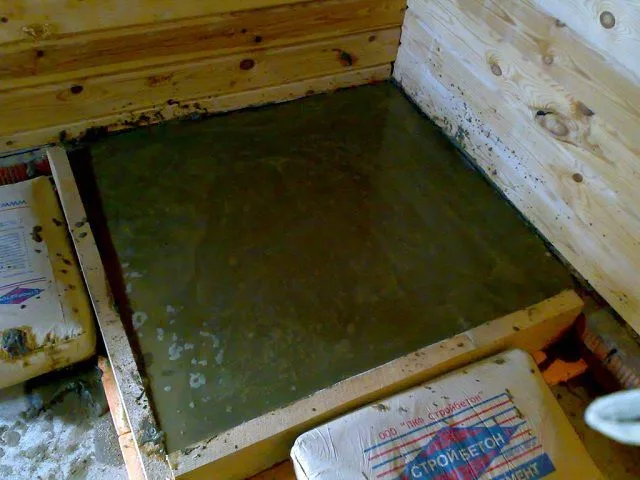

Залитый фундамент для малогабаритной печки
Залитый фундамент для малогабаритной печки
  • После просыхания фундамента, прежде чем выкладывать первый ряд, на его поверхность укладывается на мастику лист гидроизолирующего материала — рубероида.

Если пол кажется надежным, и принято решение возводить печь без устройства фундамента, то основу под кладку все рано нужно подготовить.

  • В этом случае на доски укладывается асбестовый лист, сверху которого настилается полиэтиленовая пленка.
  • На пленку насыпают слой песка, толщиной в 8 ÷ 10 мм, на который и будет выкладываться первый ряд печи.
Цены на огнеупорный раствор для печей и каминов
Огнеупорный раствор для печей и каминов

Кладка печи

  • Раствор при выкладывании первого ряда накладывается только на торцы кирпича  с подсыпанным снизу песком кирпич не скрепляется. Однако, для начала весь первый ряд лучше выложить насухо, чтобы определиться с его размещением и выровнять по уровню. Только после этого на торцы наносится раствор, и кирпичи скрепляются между собой.

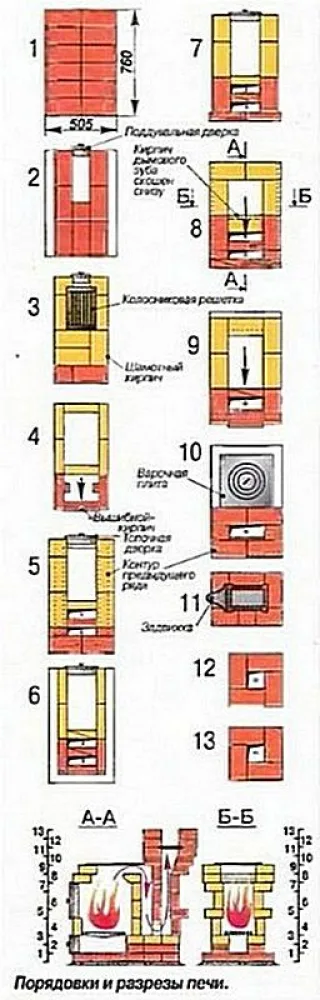

Порядовка и общая схема компактной кирпичной буржуйки
Порядовка и общая схема компактной кирпичной буржуйки
  • На втором ряду начинают монтаж дверцы поддувала. Ее устанавливают на слой густого глиняного раствора и закрепляют на проволоку, которую прикручивают к ушкам за специальные отверстия. Рекомендовано перед установкой дверцы обвернуть ее асбестовой веревкой или полоской, вырезанной из цельного листа. За дверцей формируется поддувальная камера.

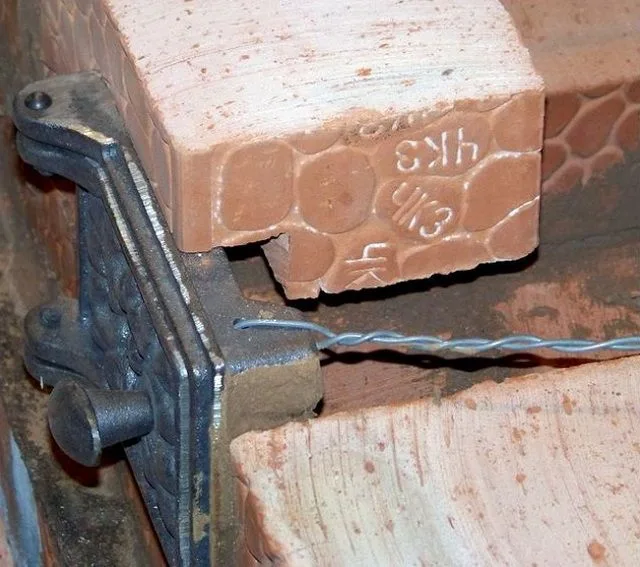

Установка дверцы поддувала
Установка дверцы поддувала
  • На третьем ряду камера поддувала накрывается колосниковой решеткой.

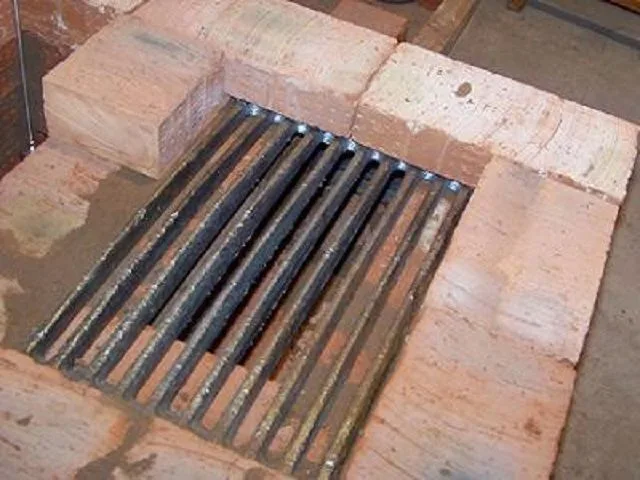

На место встала колосниковая решетка
На место встала колосниковая решетка
  • На четвертом ряду начинает формироваться камера топки и дымоотводные каналы. Кирпичи устанавливаются на торец. Внутри каналов устанавливаются подставки, на которые будет производиться кладка следующих рядов, так как должно остаться отверстие для выхода дыма. Кладка задней стенки производится без раствора.
  • Выложив четвертый ряд, над ним устанавливают дверцу топочной камеры. монтаж ведется  по типу поддувальной, и дверцу временно закрепляют также с помощью проволоки, которая фиксируется кирпичами, устанавливаемыми по бокам.
  • Пятый ряд выкладывается по схеме. Все кирпичи укладываются плашмя, кроме тех, что формируют дымоотводные каналы внутренними стенками.
  • На шестом ряду кирпич устанавливается на торец, и этот ряд является последним, когда кирпич ставят таким образом. Задняя стенка кладется кирпичами, установленными на торец в два ряда.
  • Седьмой ряд кладется согласно схеме.
  • На восьмом ряду идет перекрытие топочной дверцы кладкой из двух кирпичей сверху. В этом ряду на задней стенке устанавливается стесанный кирпич, который будет направляющим для пламени в сторону конфорки.
  • На девятом ряду на место, где будет укладываться варочная плита, помещаются асбестовые полоски, которые обеспечат герметичность между кирпичами и металлической деталью. Кладка идет, согласно схеме.
  • На десятом ряду укладывается варочная плита и начинается формирование дымоходной трубы.
  • На одиннадцатом ряду на дымоотводный канал устанавливается задвижка. Ее укладывают на асбестовые полоски и промазывают глиняным раствором.

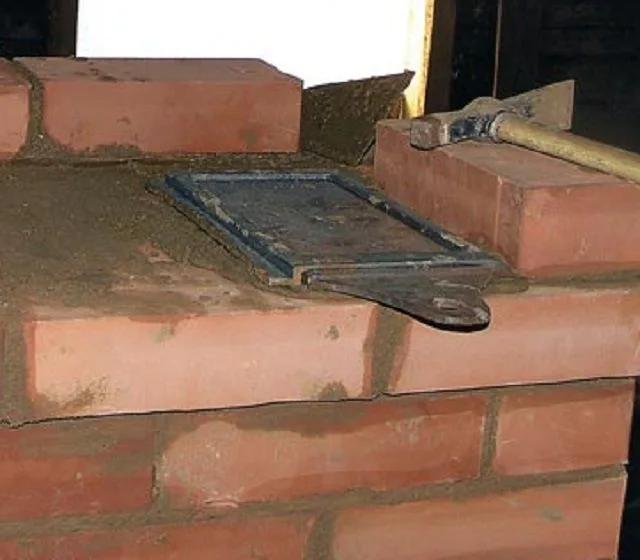

Установка задвижки на канале дымохода
Установка задвижки на канале дымохода
  • Далее, идет кладка дымовой трубы на два ÷ три ряда, в которую затем пристыковывается металлическая труба, которая в дальнейшем выводится через стену или чердачное перекрытие и крышу. Нельзя забывать о ее жаростойкой изоляции при прохождении через горючие материалы стены или перекрытия. Изолируют трубу минеральной ватой, толщина которой должна составлять не менее 170 ÷ 200 мм.
  • Сложенная печь оставляется сохнуть, топить ее сразу не рекомендуется. Чтобы ускорить процесс просыхания, в топку рекомендуется временно установить обычную электрическую лампочку на 100 ÷ 150 Вт и оставить ее включенной.
  • Когда на чугунных закрытых дверцах прекратят оседать капли конденсата, или же такие испарения сократятся до минимума, печь можно начинать понемногу протапливать, что поможет ей высохнуть до конца. Топку для просушки нужно проводить с открытыми дверцами и задвижкой.
  • Заниматься отделкой кирпичной буржуйки торопиться не следует нужно дать ей поработать хотя бы сезон, так как на швах могут появиться трещины, которые перед отделкой нужно будет подремонтировать.
  • Отделка поверхностей печки производится глиняным раствором. Его наносят шпателем и хорошо разравнивают. Вместо него можно использовать жаростойкие составы для печей и каминов.
  • Далее, поверхность можно побелить или же облицевать декоративной плиткой.

Очень важно правильно оформить основание печи, чтобы песок, насыпанный под нее, оставался на месте. Поэтому вокруг буржуйки на полу рекомендовано уложить кафельную плитку или же закрепить металлический лист с заходом на кладку печи. Еще одним способом закрыть песок под печью является установка вокруг этого сооружения плинтуса, желательно — керамического.

Кирпичная буржуйка, обшитая металлом

Этот вариант буржуйки изготовлен из двух основных материалов металла и шамотного кирпича, который способен выдерживать температуры, достигающие 950 ÷ 1000 градусов. Подобная печка очень долговечна и экономна в эксплуатации, благодаря хорошо продуманной конструкции.

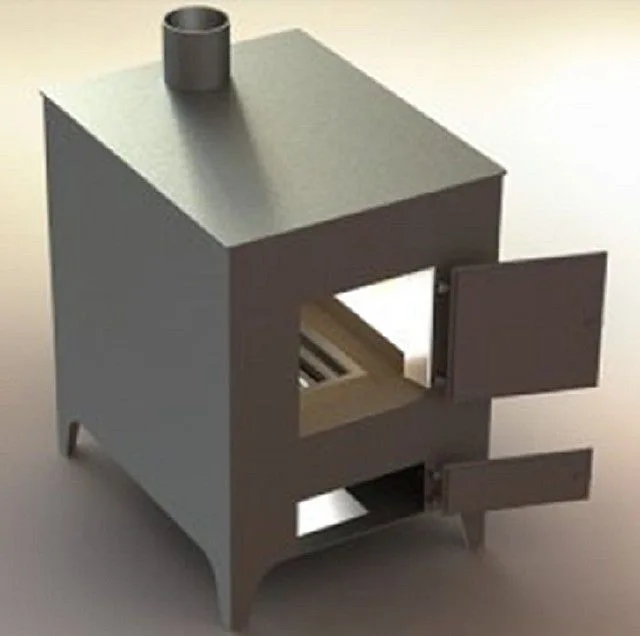

Эффективное решение сохранения тепла: снаружи - металл, внутри - кирпич
Эффективное решение сохранения тепла: снаружи — металл, внутри — кирпич

Материалы для изготовления

Для ее изготовления потребуется приобрести следующие материалы:

  • Стальной лист, толщиной не менее 3 ÷ 4 мм.
  • Уголок стальной размером ориентировочно 40× 40×3.
  • Шамотный кирпич.
  • Колосниковую решетку.
  • Дымоходную трубу.

Подготовка металлических деталей

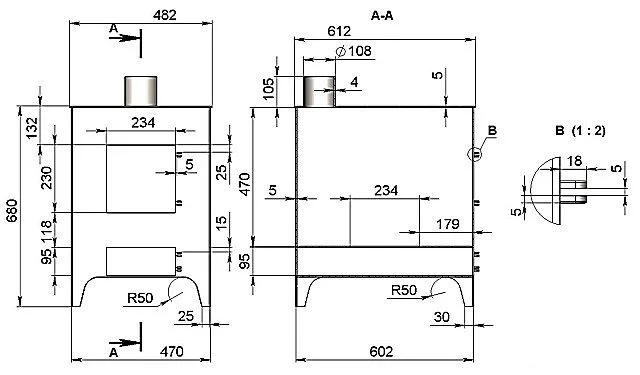

Чертеж металлической составляющей комплексной печки
Чертеж металлической составляющей комплексной печки

Опираясь на чертеж, на металлических листах вычерчиваются все детали будущей печки, а затем они вырезаются с помощью шлифмашинки, аппарата газовой или плазменной резки, сварочного аппарата. Для переноса чертежа на металл используют линейку, угольник, циркуль и портняжный мел.

На листах нужно расположить две боковые стенки, донную плоскость, верхнюю варочную панель, а также переднюю и заднюю стенки.

На передней панели размечается и вырезается топочное и поддувальное отверстие. Также на всех стенках можно сразу вырезать и форму ножек.

В верхней панели вырезается круглое отверстие для установки дымоотводной трубы.

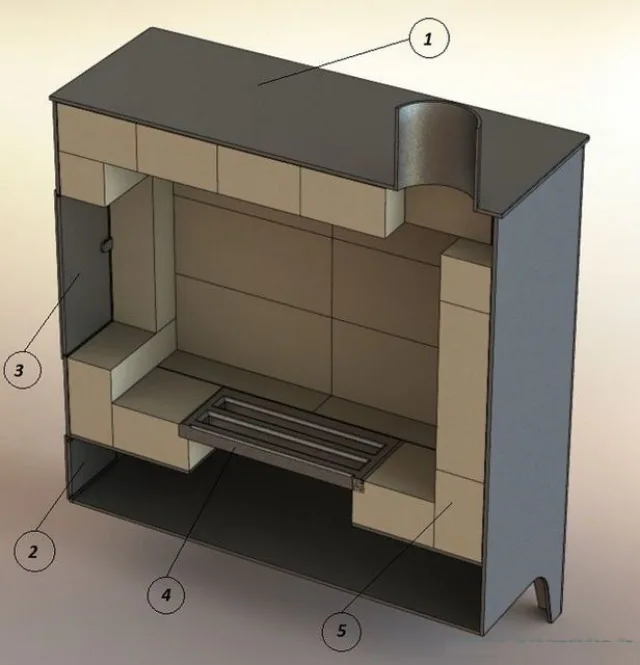

Печка в разрезе - так легче правильно понять ее устройство
Печка в разрезе — так легче правильно понять ее устройство

На данном схематическом разрезе составляющие буржуйку детали обозначены в следующем порядке:

1. Металлический корпус.

2. Дверца поддувала.

3. Дверца топки.

4. Решетка колосника.

5. Шамотная кладка.

Монтаж буржуйки

Монтаж ведется попеременно - то сварочные, то кладочные работы
Монтаж ведется попеременно — то сварочные, то кладочные работы

Изготовление металлического корпуса осуществляется следующим образом:

  • Изнутри производится сварка сплошным швом одной из боковых стенок с передней и задней.
  • Далее, делается разметка места, куда будет приварено дно конструкции, а затем производится сварка, также сплошным швом.
  • Когда три панели будут сварены, необходимо устроить поддерживающие элементы для кладки кирпича. Их изготавливают из металлического уголка, который приваривают к стенкам по всему внутреннему периметру корпуса, на уровне верхнего края поддувального отверстия. Две металлических полосы приваривают к уголкам, установленным на задние и передние стенки на расстоянии друг от друга, которое равно ширине колосника.
  • Следующим шагом идет переноска сваренной конструкции на подготовленный фундамент, так как впоследствии, с уложенными внутри кирпичами, перенести ее будет гораздо сложнее или даже невозможно.
  • Переставив корпус на его «штатное» место, можно приступать к кладке шамотного кирпича.

Для кладки понадобится кирпич следующих размеров:

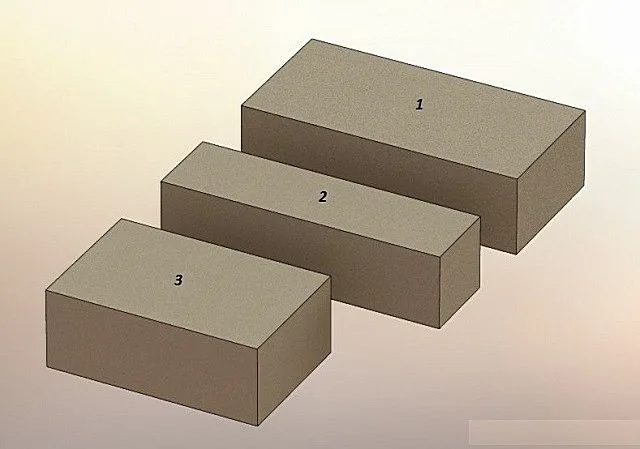

Кирпичи для внутренней кладки буржуйки
Кирпичи для внутренней кладки буржуйки

1. Цельный кирпич, имеющий размер 230 × 113 × 65 мм — 36 штук.

2. Половина кирпича, разделенного вдоль, размером в 260 × 62 × 65 мм — 4 штуки.

3. Половина кирпича, разделенного поперек, размером в 172 × 113 × 65 мм — 2 штуки.

  • На кирпичах, предназначенных для укладки колосника, нужно устроить в по краям пазы, и утопить их вглубь кладки настолько, чтобы колосник был установлен плотно и вровень с поверхностью топочной камеры. К сожалению, на рисунках этот момент четко не обозначен.
  • Далее, на устроенные из уголка подставки делается первый ряд кладки, он должен как бы нависать над поддувальной камерой.

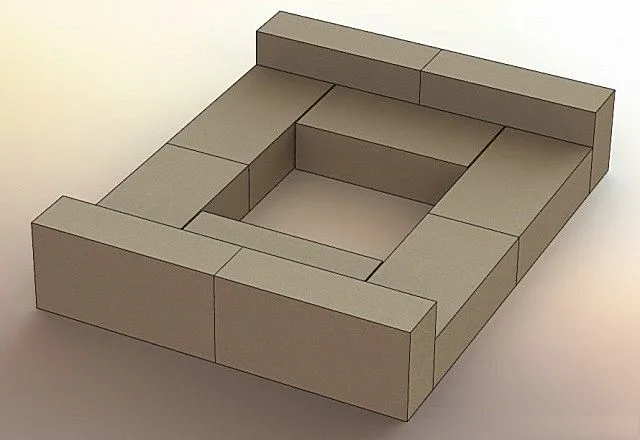

Начало выполнения внутренней кладки
Начало выполнения внутренней кладки
  • Следующие действия проводятся по задней и по боковым стенкам, а на передней панели оставляется отверстие для топки. Кирпич устанавливается на торец и плашмя  на рисунке очень хорошо видна его правильная установка.

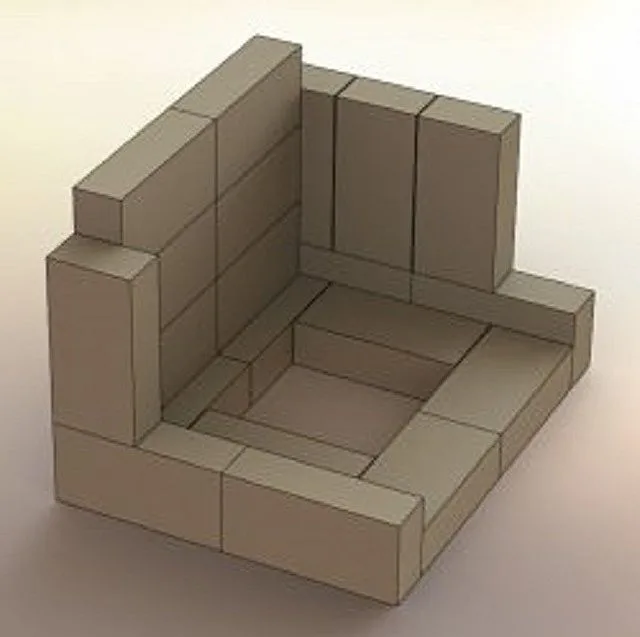

Выкладка боковых стенок буржуйки
Выкладка боковых стенок буржуйки
  • Перед тем как производить дальнейшую кладку, в оставленный посередине квадратный проем, устанавливается колосниковая решетка.

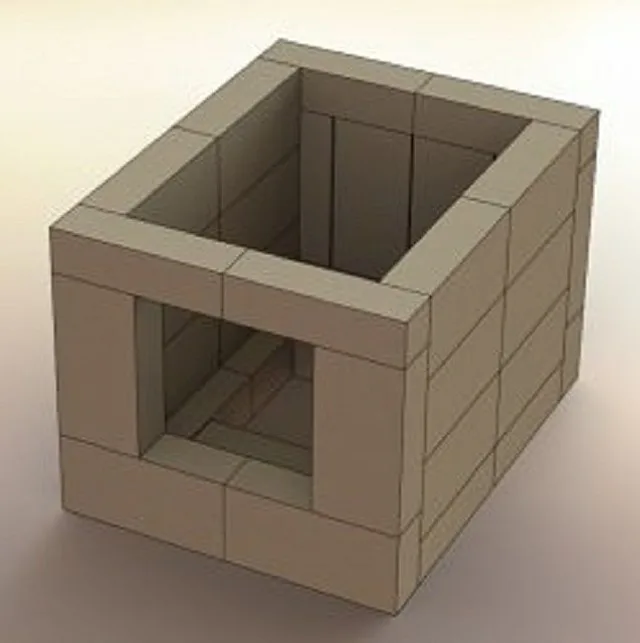

Формируется проем под топочную дверцу
Формируется проем под топочную дверцу
  • Далее, завершается выкладка кирпича стенок до верха. Чтобы кирпич жестко держался над отверстием для топки, оно перекладывается металлической полоской.
  • Затем, необходимо перекрыть верхнюю часть конструкции. Это делается с помощью десяти кирпичей, с двух их которых срезано по ¼ части. Обрезанные кирпичи укладываются в задней части конструкции они образуют отверстие, в которое будет монтироваться дымоотводная труба. Для жесткости перекрытия под кирпичи потолка, по его середине также укладывается металлическая полоса.

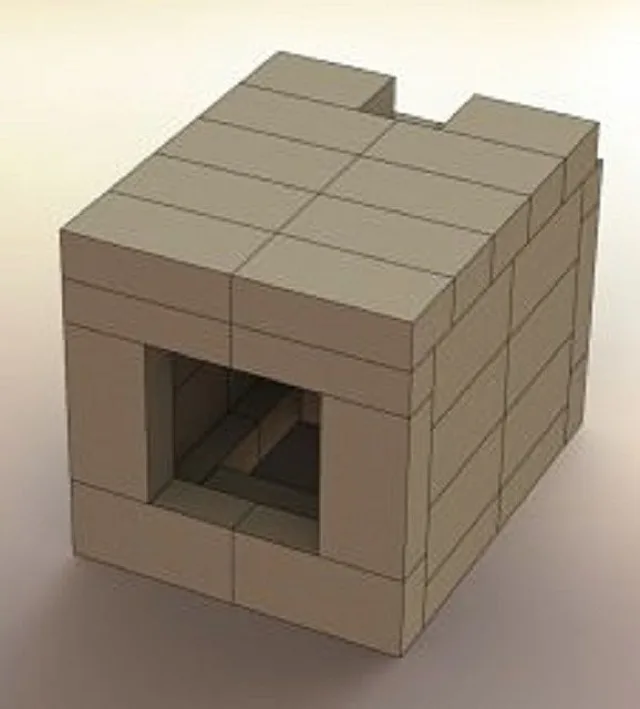

Завершение кладки - полное перекрытие топочной камеры кирпичом
Завершение кладки — полное перекрытие топочной камеры кирпичом
  • Кладка должна производиться без раствора, но можно его и применить. Для этого используется жаростойкая смесь, специально предназначенная для кладки каминов и печей.
  • После того как кладка будет завершена, приваривается вторая боковая стенка и крыша печки, в которую монтируется патрубок. На него будет привариваться труба, выводимая на улицу. Наружные сварочные швы нужно сделать как можно аккуратнее.

Дверца для топки

Следующим шагом изготавливается дверца топки по приведенной ниже схеме.

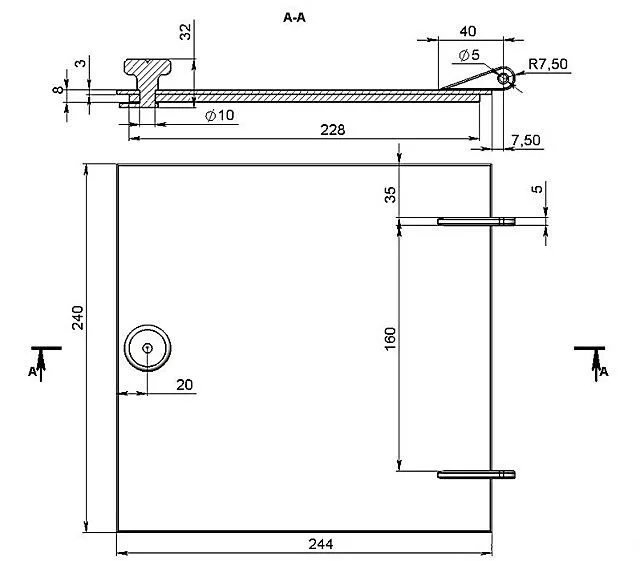

Чертеж для изготовления дверцы топки
Чертеж для изготовления дверцы топки
  • Из стальных листов вырезаются и привариваются в намеченных местах вырезанной дверцы ушки, имеющие отверстие. Эти приспособления и будут играть роль навесов.
Дверца топочной камеры
Дверца топочной камеры
  • С противоположной стороны к ушкам устанавливают в просверленное отверстие ручку, к которой с внутренней стороны дверцы приваривается язычок. При повороте ручки, он тоже будет поворачиваться и не позволит дверце самопроизвольно открыться.
Простейший замок для закрывания дверцы
Простейший замок для закрывания дверцы
  • На стенке приваривают элементы с отверстиями, которые тоже можно назвать проушинами. Между ними и будет вставляться дверное ушко. Отверстия совмещаются, и в них устанавливают крепежный штифт, который будет удерживать дверцу, но не помешает ее открыванию и закрыванию.
Подвеска дверцы на корпус печки
Подвеска дверцы на корпус печки
  • Таким же образом изготавливается и устанавливается поддувальная дверца. Для дверных панелей можно использовать куски металла, ранее вырезанные из передней панели, предварительно обработав их края, чтобы они смотрелись более эстетично.
Дверца зольника-поддувала отличается, в принципе, только линейными размерами
Дверца зольника-поддувала отличается, в принципе, только линейными размерами
  • После того как печь-буржуйка будет готова, стоит зачистить наружные сварочные швы, а затем окрасить жаростойкой краской.

Эта конструкция буржуйки имеет ряд неоспоримых преимуществ перед другими видами этих компактных маленьких печек:

  • Она не требует большого количества топлива для обогрева помещения, так как надолго сохраняет тепло.
  • Слой из жаростойкого шамотного кирпича предохраняет металл от прогорания.
  • Компактность этой печи позволяет установить ее даже в небольшом помещении.
  • Для такой конструкции можно использовать металл разной толщины.
  • Корпус не требует отделки дорогими материалами достаточно нанести на металл жаростойкую краску, и печь будет смотреться вполне эстетично.

Чугунная буржуйка, обложенная кирпичом

Чтобы повысить теплоотдачу и увеличить экономию топлива, обычные чугунные печи-буржуйки часто обкладывают кирпичом. Особенно актуален этот процесс для банной печи из металла, потому что, когда она раскаляется, есть риск получить очень серьезный ожог.

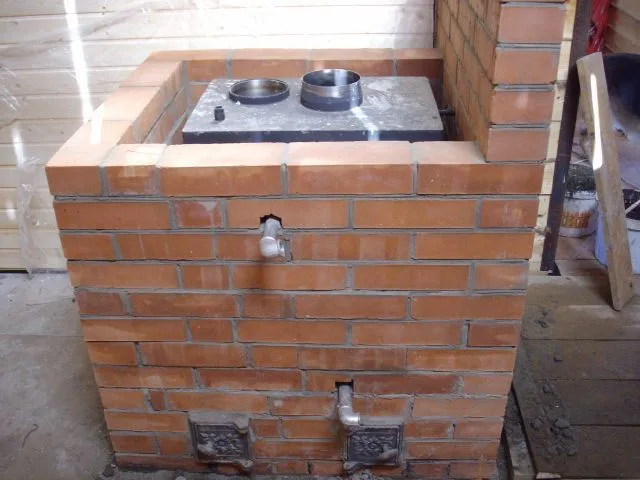

Еще один вариант - металлическая буржуйка, обложенная кирпичом
Еще один вариант — металлическая буржуйка, обложенная кирпичом

Обкладывают кирпичом буржуйки, установленные и в других жилых помещениях, так как хорошо выполненная кладка смотрится весьма респектабельно и эстетично.

На схеме хорошо видна циркуляция воздуха вокруг чугунной печи, обложенной кирпичной кладкой. Мощный конвекционный поток горячего воздуха способствует очень быстрому прогреву всего объема помещения.

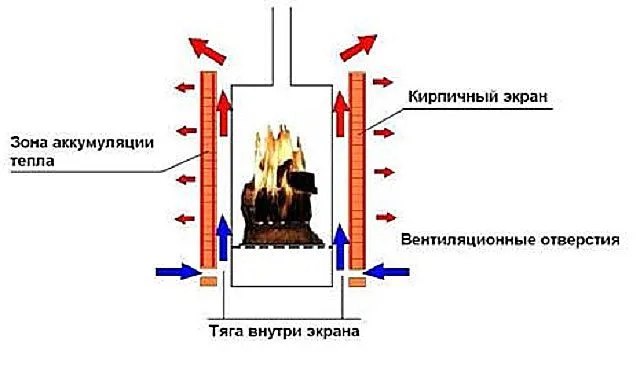

Схема создаваемых конвекционных потоков
Схема создаваемых конвекционных потоков

Так как производится обкладка уже установленной печи, значит, фундамент заливать уже не придется, а это значительно облегчает работу. С раствором для кладки также не будет проблем, так как в специализированных магазинах продаются сухие смеси для изготовления жаростойких растворов, с помощью которых закрепляется кирпич. Остается только подготовить место вокруг постройки и начать работу.

Кладка кирпича вокруг металлического корпуса

  • Укладывая основной первый ряд, необходимо один кирпич к другому подгонять по уровню, так как он задаст ровность всей кладке. Лучше всего провести этот процесс вначале насухо, и при необходимости подогнать ряд до идеальной горизонтали с помощью подкладок. В качестве последних можно использовать старую керамическую плитку или другой, жесткий, негорючий и не впитывающий влагу материал.
  • Выверив сухую кладку первого ряда, можно готовить раствор и укладывать кирпичи на него, подкладывая выравнивающие элементы.
  • Первый ряд кладут вплотную к металлической поверхности. Кирпичи должны лежать не вдоль боковой стенки печи, а перпендикулярно ей. Таким образом, создается ровная жесткая основа для дальнейшей кладки своеобразный фундамент.
  • Далее, проводится разметка по уложенному первому ряду, так как остальные ряды выкладываются не вплотную к металлической поверхности печи, а на расстоянии от 50 до 100 мм. Если не соблюсти это правило, то кирпич будет плохо прогреваться или не будет достигнуто эффекта длительного сохранения тепла, ради которого, в первую очередь, и проводится данное технологическое мероприятие.

Оптимальным считается зазор между двумя поверхностями в 50 ÷ 70 мм. Устроив его, можно гарантировано достичь поставленной цели.

Разметка проводится с помощью метровой линейки и мела. Рекомендовано вымерить нужные расстояния и вычертить то место, где будет выкладываться второй ряд.

  • Задать направление стене, сохраняя нужный зазор, можно, уложив на первый ряд вплотную к чугунному корпусу подготовленные куски кирпича, имеющие нужную ширину зазора.

Эти «калибрующие» куски кирпича укладываются на раствор, а рядом с ними начинают возводить обкладочную стенку.

  • Кирпич в стенке может устанавливаться как на торец, так и обычным образом, плашмя, на усмотрение мастера. Однако, нужно учесть, что при укладке кирпича плашмя, его понадобится в два раза больше.
  • Выполнив кладку двух рядов, на третьем необходимо оставить между кирпичами несколько отверстий для обеспечения воздушной циркуляции в зазоре между металлической и кирпичной поверхностями.
  • Производя кладку, необходимо держать под контролем вертикаль стены и горизонталь рядов, постоянно проверяя эти параметры с помощью отвеса и строительного уровня.
  • Если необходимо получить красивую аккуратную кладку, швы между рядами оформляются с помощью расшивки, но это необходимо делать сразу пока кладочный раствор не схватился. Также важно соблюдать одинаковое расстояние между рядами и кирпичами в ряду, чтобы швы получались ровными. Иногда для этой цели используются разметочные рейки, имеющие нужные параметры.

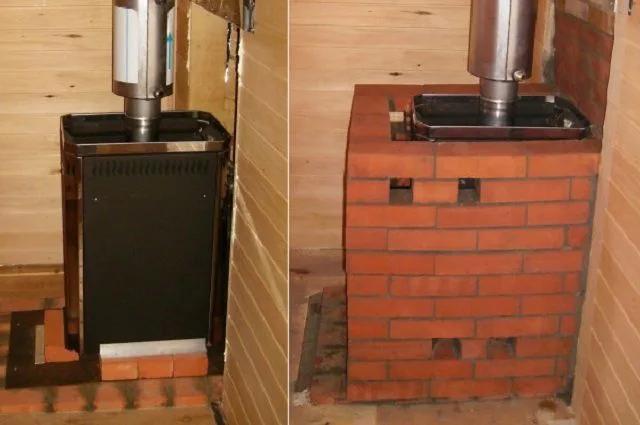

Печка до и после обкладки ее кирпичом
Печка до и после обкладки ее кирпичом

Когда до окончания кладки останется два ряда, в предпоследнем из них также необходимо оставить зазоры между кирпичами в нескольких местах  через них в комнату будет поступать тепло в процессе конвекционной циркуляции воздуха.

Сложить буржуйку из кирпича гораздо проще, нежели возвести одну из моделей массивных печей. Если имеется под рукой схема конструкции компактной буржуйки, нужный материал и необходимые инструменты, не сомневаясь можно браться за дело.

Видео: компактная кирпичная печка своим руками

+

Объемы и сложность работы при обкладке уже готовой и установленной металлической буржуйки также видятся вполне доступными даже для новичка. Главное не торопиться и не лениться проверять выложенную стену и ряды по уровню, так как если в сторону уйдет один из рядов, дальнейшая кладка тоже не будет ровной, и большую часть работы придется переделывать.

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
4.5
  • Игорь

    Ответить

    На мой взгляд, самым удачным вариантом буржуйки, будет печь, сложенная из кирпича. В ней от буржуйки осталась, только, одна металлическая труба. Если ее заменить камином, сложенным из кирпича, то, теплоотдача печи будет гораздо выше.

  • Олег

    Ответить

    В моем дачном домике, как раз, первым вариантом была простая буржуйка, как на одном из снимков, но я ее обложил кирпичом не вплотную, пространство между стенками тогда наполнил шлаком. В целом, получилось неплохо, я ее потом еще кафелем обложил. Но одну зиму там попросились пожить и в итоге тонкостенная буржуйка прогорела, поэтому всю конструкцию пришлось разбирать и ставить уже совсем другую.

  • Михаил

    Ответить

    Здравствуйте. Кто нибудь может ответить о растворе жаростойкая смесь по подробнее? И можно ли использовать обыкновенную глину для этой цели, так как я думаю что в процессе эксплуатации печи она закалиться?

Добавить комментарий
