И в частном дачном домике, и собственном гараже или мастерской всегда неплохо иметь мобильную или стационарную печку-буржуйку. На сегодняшний день в продаже представлено немало разных моделей этих отопительных приборов, но стоить они могут недешево. Поэтому, если есть опыт работы с металлом, подходящий материал и нужные инструменты, часто печки делают самостоятельно.

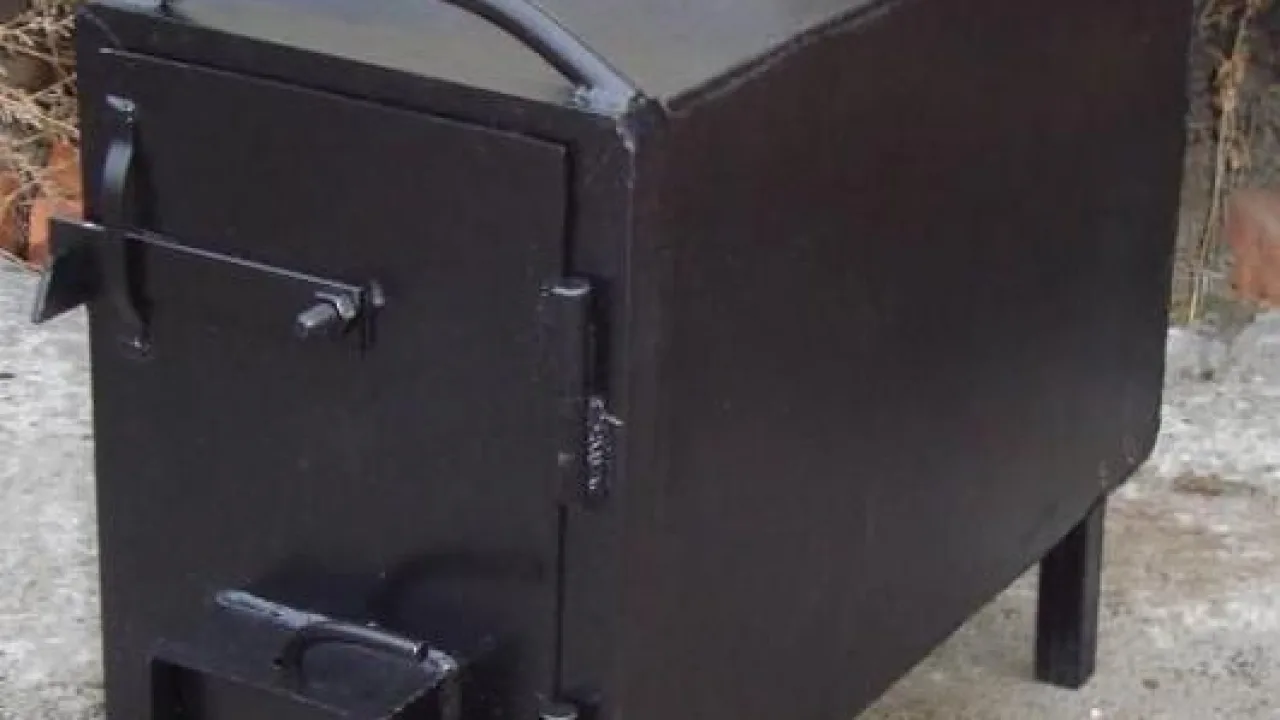

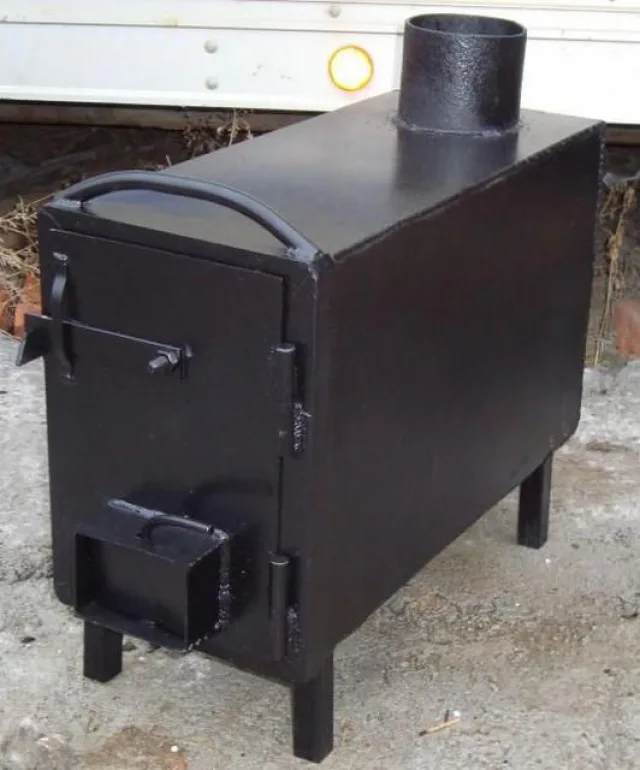

Буржуйки на дровах своими руками

Буржуйки на дровах своими руками

Какую модель буржуйки на дровах своими руками выбрать – это решать мастеру, так как эти самодельные приборы могут иметь самый различный вид и изготавливаться как из нового материала, так и из подручных металлических предметов.

Народные умельцы научились приспосабливать для изготовления печек-буржуек металлические бочки со стенками, имеющими толщину в 2,5-3 мм, газовые или кислородные баллоны, трубы среднего диаметра, металлические листы и даже диски от больших автомобильных колес.

Инструменты для изготовления буржуйки

Для работы с металлом будут нужны специальные инструменты, некоторые из них имеются почти в каждом частном доме, а другие придется прикупить или же арендовать.

  • Угло-шлифовальная машинка — «болгарка» и расходный материал в виде отрезных дисков и шлифовальных кругов.
  • Аппарат для сварки, мощностью 200 А, и также расходный материал – электроды Ø 3 и 4 мм. Кроме этого, обязательно понадобится специальная маска и защитный костюм.
  • Щетка металлическая.
  • Молоток-шлакоотделитель.
  • Измерительные инструменты - складной метр, длинная металлическая линейка, рулетка, мел или маркер.
  • Плоскогубцы, молоток, зубило.
  • Дрель со сверлами по металлу различных диаметров.

Выбор модели печки чаще всего зависит от того, где ее планируется расположить, так как для жилых помещений требуется более эстетичный внешний вид отопительного прибора и повышенная безопасность. Поэтому для установки в доме лучше всего подойдет вариант, изготовленный из металлических листов или отрезка трубы среднего диаметра.

Для гаража подойдет любая из существующих моделей, но лучше выбрать такую, которая поможет не только принести в помещение тепло, но и согреть воду.

Чтобы окончательно определиться с выбором, стоит рассмотреть разные варианты и ознакомиться с процессом их изготовления.

Печка из газового баллона

Выполнение монтажа буржуйки из баллона может проходить по-разному:

  • С использованием одного баллона с вертикальным или горизонтальным его расположением;
  • С использованием двух баллонов, которые устанавливают друг на друга перпендикулярно.

Вторая модель даст больше тепла, так как нагревающаяся площадь печи получается практически в два раза больше.

Баллон сам по себе имеет аккуратный вид, на нем можно сделать варочную поверхность, и если придать готовой печке достойную внешность, то ее можно установить даже в жилом помещении.

Материалы для изготовления

Для изготовления первой модели понадобится один баллон, для второй, соответственно, два, но кроме этого для изготовления печи потребуется:

  • Стальной лист толщиной не менее 3 мм- из него будет изготовлена перемычка между топкой и зольником, а также варочная плита.
  • Если хочется, чтобы печь выглядела более респектабельно, то нужно приобрести готовую чугунную дверцу с литым рисунком для топки и зольника.
  • Если же внешний вид не столь важен, то дверцу можно изготовить из фрагмента металла, вырезанного из самого баллона или из стального листа.
  • Труба для дымохода диаметром в 90 - 100 мм.
  • Арматурный прут диаметром в 12 - 15 мм или стальной уголок для изготовления колосника и ножек. Колосник из чугуна также можно приобрести в специализированном магазине или колосником может послужить дно уложенного горизонтально баллона, в котором просверливают отверстия.

Любую из моделей можно изготовить не только из баллонов большого размера, но и из маленьких - это будет зависеть от места, которое для печи отведено.

Подготовка газового баллона

Перед началом работ баллон нужно подготовить, тем более, если емкость не новая, а уже была в эксплуатации. В этом случае, внутри баллона всегда может оставаться определенная концентрация газа, и при возникновении искры во время его резки возможен взрыв. Нельзя пренебрегать мероприятиями по соответствующей подготовке емкости, так как проводить работы будет крайне опасно.

Подготовка проводится в такой последовательности:

  • Первым делом откручивается вентиль, который расположен сверху баллона, освобождается отверстие, в которое он установлен. Емкость оставляют на улице или в хозяйственном помещении примерно на сутки, заполнив ее до верха водой.
  • По истечении этого времени вода из баллона сливается. При этом нужно учесть, что жидкость будет иметь неприятный запах, поэтому сливать ее нужно поодаль от жилья.
  • Промытый баллон вполне может использоваться в работе, так как вместе с водой из него должны удалиться последние остатки газа.

Изготовление вертикальной печи из баллона

  • Первым шагом подготовленный баллон размечается - на нем обозначаются расположение топки и зольника. Для этой процедуры понадобится маркер и гибкая измерительная рулетка -  благодаря ее достаточно жесткой, но эластичной ленте можно вымерить и расчертить места расположения дверец.

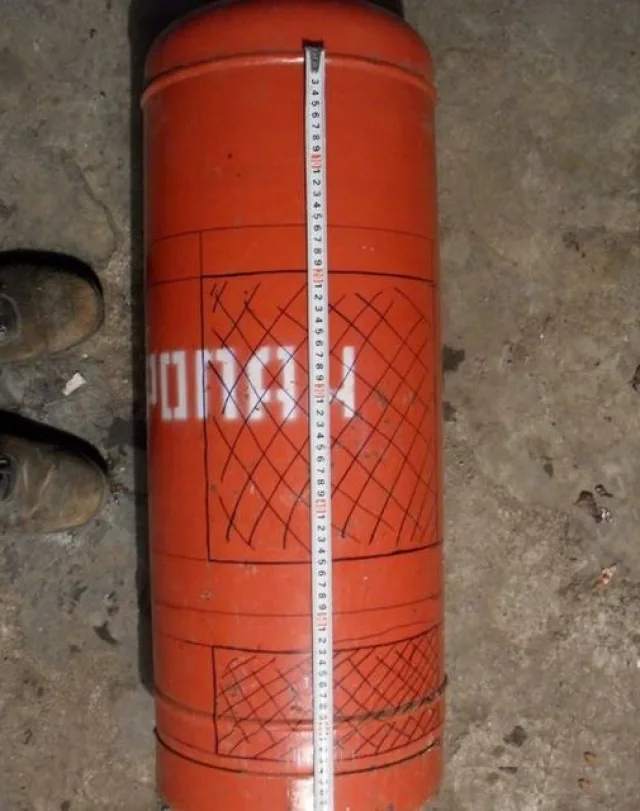

Разметка газового баллона

Разметка газового баллона

  • Следующим этапом идет аккуратное вырезание отмеченных частей с помощью «болгарки». Вырезанные фрагменты почти всегда используются для дальнейшей работы.

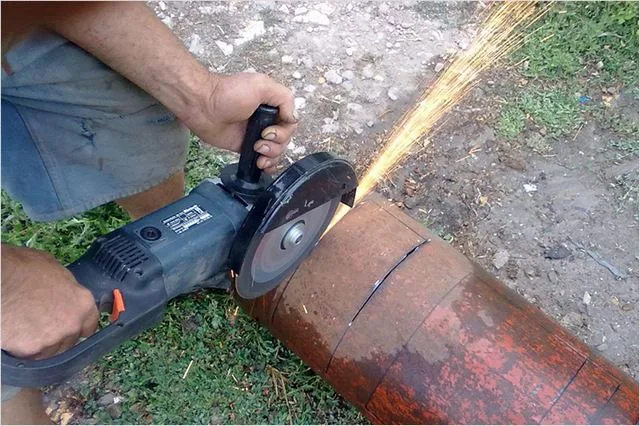

Вырезание проемов под дверцы токи и зольника

Вырезание проемов под дверцы токи и зольника

  • Эти элементы обваривают, добавляя бортики, петли и задвижку-ручку, и из них получаются отличные дверцы.
  • Далее измеряется внутренний диаметр баллона, и по этому замеру из толстой проволоки сворачивается кольцо, которое станет основой для приваривания арматуры. Таким образом, изготавливается колосник для топки.
  • Затем, намечается уровень установки колосника. Решетка должна располагаться на 30 ÷ 50 мм ниже края вырезанного проема для дверцы топки. Колосник становится, таким образом, разделителем камеры зольника и топки. Арматурные прутки привариваются на расстоянии друг от друга  8 ÷10 мм.

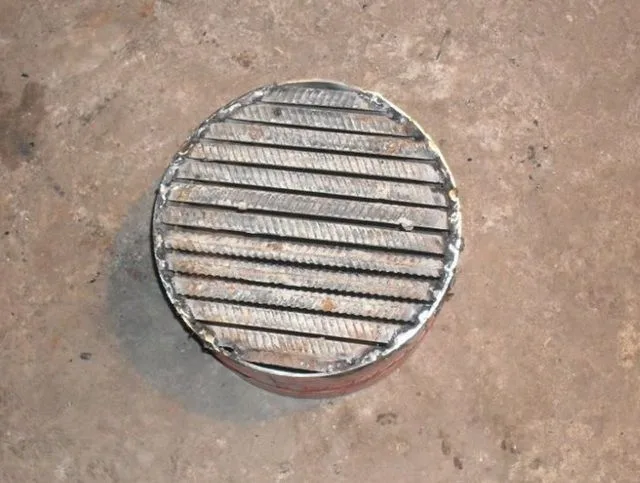

Самодельный колосник из металлических прутков

Самодельный колосник из металлических прутков

  • К одной из сторон отверстия топки привариваются петли, закрепленные на дверце. Очень важно точно выверить место установки, чтобы дверцы легко закрывались и открывались.

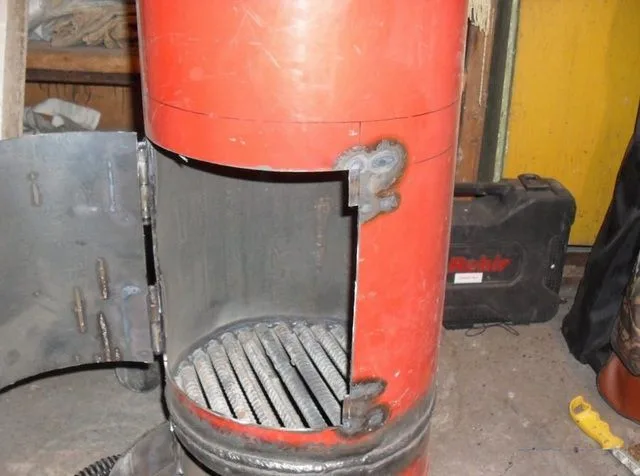

Окно топки с навешенной дверцей

Окно топки с навешенной дверцей

  • На противоположной стороне от петель закрепляется открытая сверху петля-крючок для задвижки. Она должна надежно держать дверцу закрытой в то время, когда топится печь.
  • Таким же образом закрепляется и дверца на поддувале-зольнике.
  • Рекомендовано срезать верхнюю часть баллона для приваривания сверху круглой металлической панели, которая будет исполнять роль варочной плиты.
  • Дымовая труба может выводиться как через верхнюю часть баллона, так и через заднюю или боковую стенку печи. Если выбрать второй вариант, то верхняя варочная панель будет гораздо больше, так как будет освобождена от дымоотводной трубы.

Если баллон будет стоять вертикально, он займет гораздо меньше места, чем горизонтальный вариант, но нужно помнить и о том, что любая печь должна быть расположена на расстоянии 200 мм от стены, а сами стенки необходимо закрыть жаростойким материалом.

Эффективная буржуйка из двух газовых баллонов

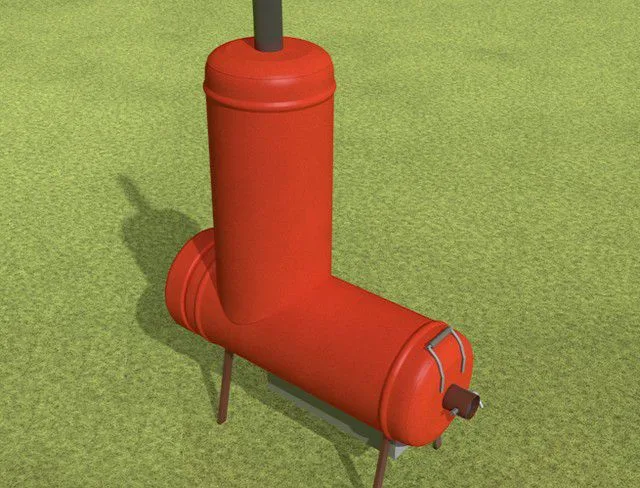

Оригинальная конструкция эффективной буржуйки из двух баллонов

Оригинальная конструкция эффективной буржуйки из двух баллонов

Для изготовления такой буржуйки понадобится два баллона, которые, нагреваясь, способны намного быстрее протопить помещение. Кроме этого, при желании, в вертикальной части печи вполне возможно устроить водогрейный бак, если внутрь установить герметично заваренную емкость, вывести наружу кран и врезать патрубки для подачи и отбора воды.

  • Первым шагом идет подготовка баллона, который будет стоять горизонтально. С него срезается верхняя часть, так чтобы получилось круглое отверстие диаметром примерно на 30 35 мм меньше внутреннего диаметра баллона.

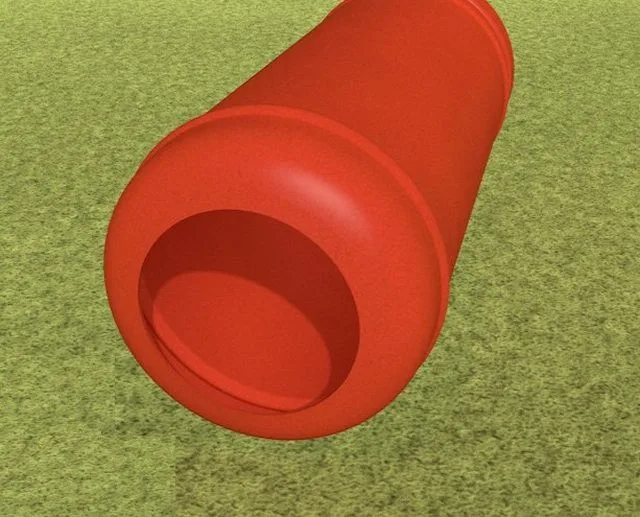

Круглый проем для дверцы топки

Круглый проем для дверцы топки

  • В донной части будущей топки в несколькими линиями высверливаются отверстия диаметром 10 — 12 мм, которые будут в данном случае служить своеобразной колосниковой решеткой.

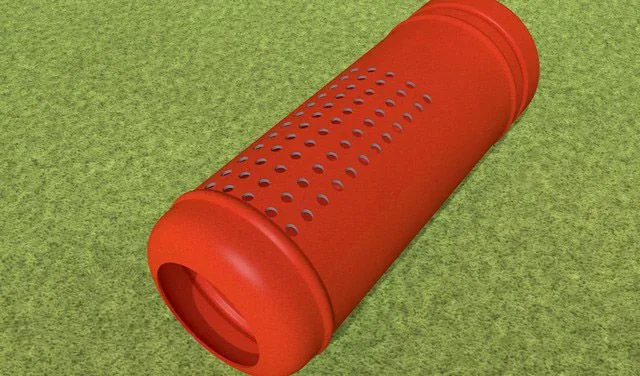

Отверстия в стенке баллона будут играть роль колосниковой решетки

Отверстия в стенке баллона будут играть роль колосниковой решетки

  • Под этим «колосником» приваривается металлический короб - это будет зольник-поддувало. На него затем необходимо установить плотно закрывающуюся дверцу, предотвращающую выпадение углей и золы наружу. В качестве регулятора поступления воздуха она использоваться в данной модели не будет.
  • Рядом с зольником привариваются ножки из уголков или арматуры.

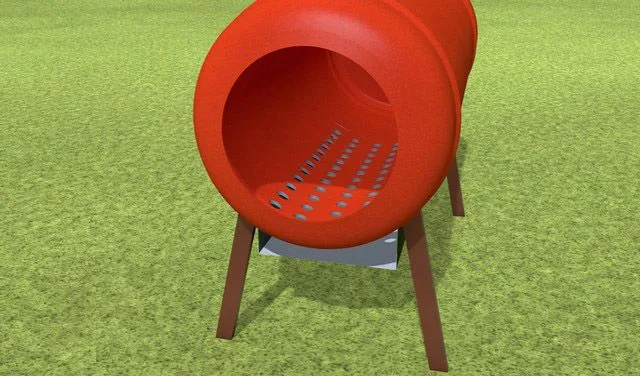

Баллон устанавливается на приваренные ножки. Снизу крепится камера-зольник

Баллон устанавливается на приваренные ножки. Снизу крепится камера-зольник

  • Сверху горизонтально расположенного баллона, со стороны, противоположной дверце топки, вырезается круглое отверстие, на которое будет устанавливаться вертикальная часть печи.

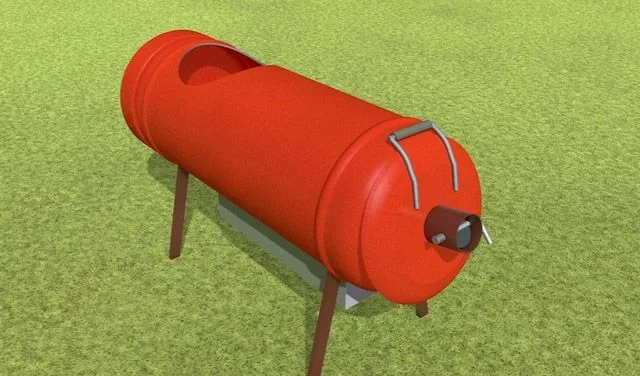

Окно топки закрывается дверцей. Вырезается отверстие для монтажа вертикального узла буржуйки

Окно топки закрывается дверцей. Вырезается отверстие для монтажа вертикального узла буржуйки

  • Устанавливается дверца, которую лучше всего будет изготовить из оголовка другого баллона. В центре вырезается отверстие, в которое вваривается патрубок диаметром порядка 76 мм. Этот патрубок оснащается задвижкой, с помощью которой можно регулировать поступление воздуха в топку, а значит – и интенсивность горения дров. Дверные петли рекомендовано расположить сверху – под действием своей тяжести крышка будет надежно закрывать окно топочной камеры и минимизировать подсасывание воздуха.

Далее переходят к работе над подготовкой второго баллона.

  • Самым сложным в подготовке верхней, вертикальной части буржуйки является процесс разметки и вырезания определенной формы, которая идеально подойдет для надевания и приваривается к горизонтальному корпусу.
  • В данном случае в вертикальной части печи устроена камера дополнительного теплообмена, т.е. дым, попадая в этот отдел, не сразу уходит в трубу, а задерживается в устроенной камере.

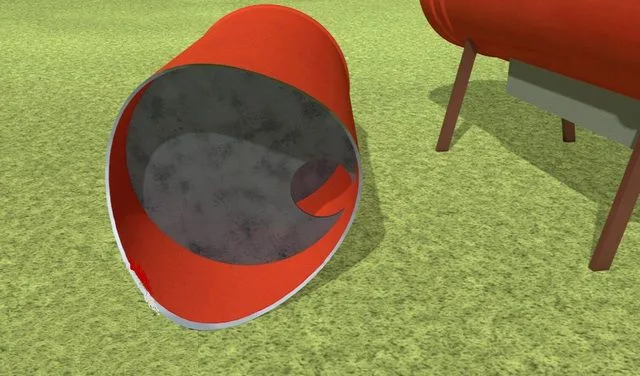

Внутри корпуса вертикального баллона устанавливаются перемычки с противоположно расположенными отверстиями

Внутри корпуса вертикального баллона устанавливаются перемычки с противоположно расположенными отверстиями

  • Для этого внутри вертикального корпуса ввариваются на определенном расстоянии, которое может варьироваться от 250 до 400 мм, металлические пластины с отверстиями. Отверстия должны быть вырезаны ближе к краю металлической круглой детали. При их установке, отверстие на первой перемычке должно быть расположено на противоположной стороне от отверстия на второй перемычке и так далее. Оптимальным вариантом в данном случае будет монтаж трех подобных перемычек, расположенных равноудалённо друг от друга.
  • Вертикальный узел с уже смонтированными перегородками устанавливается и приваривается сверху к горизонтально установленному корпусу. На верхний баллон приваривается патрубок для подключения дымохода.

      Видео: буржуйка их двух газовых баллонов

Буржуйка из баллона, установленного горизонтально

Этот вариант буржуйки изготавливается из одного баллона, а технология ведения работы во многом схожа с вариантом, описанным выше. Поэтому стоит рассмотреть лишь отличие некоторых элементов.

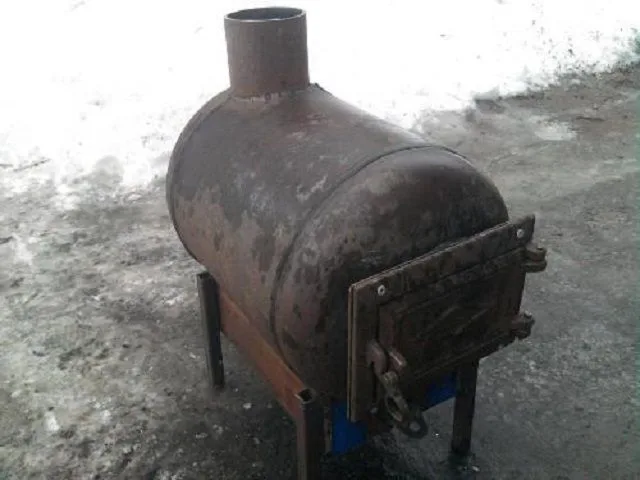

Буржуйка из газового баллона

Буржуйка из газового баллона

  • Вместо вертикального узла в задней верхней части баллона вваривается только патрубок для присоединения дымоходной трубы.

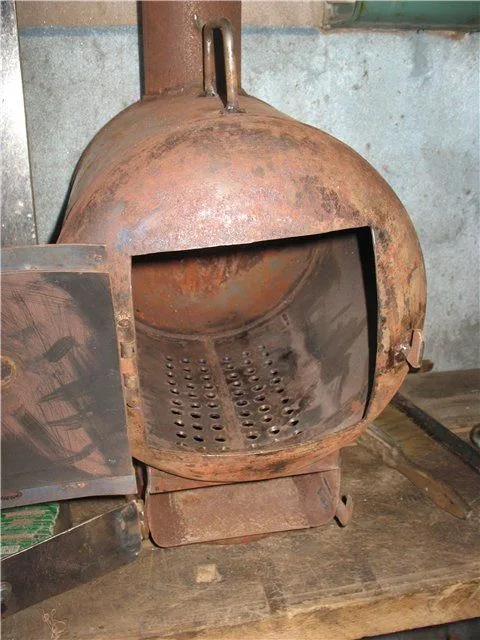

Внутреннее устройство не отличается сложностью

Внутреннее устройство не отличается сложностью

  • Для топочной дверцы вырезается прямоугольное отверстие – его вполне можно подогнать по размеру к готовой чугунной дверцы. Если она будет приобретаться в магазине, то стоит обратить внимание на дверцы, предназначенные для поддувальных отверстий кирпичных печей - иногда они идеально подходят для буржуйки из баллона.

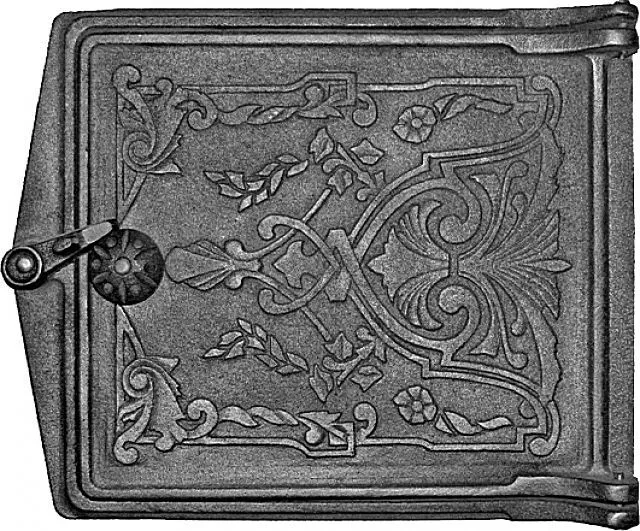

Можно подобрать готовую чугунную дверцу

Можно подобрать готовую чугунную дверцу

  • Можно сделать дверцу и из вырезанной из баллона прямоугольной части. Она по размеру сторон хорошо подойдет для получившегося отверстия, но посередине нее останется отверстие от вентиля. Его необходимо будет заварить вырезанной из металлического листа заплаткой.
  • И в предыдущем, и в этом варианте может быть добавлена варочная плита. Для этого, например, из стального прутка, толщиной в 5 - 8 мм, сгибается прямоугольник, который приваривается на емкость, создавая небольшую, но достаточно ровную поверхность.
  • Можно вместо проволоки использовать две стальные полосы, привариваемые с двух сторон баллона на всю его длину.

Буржуйка из бочки

Буржуйка, изготовленная из бочки, более объемна и занимает намного больше места, чем печь из баллона. Именно поэтому она способна обогреть помещение с большей площадью. Такая печь также может быть горизонтальной или вертикальной, но как первый, так и второй вариант  применяют для обогрева не только хозяйственных и технических помещений, но и жилья.

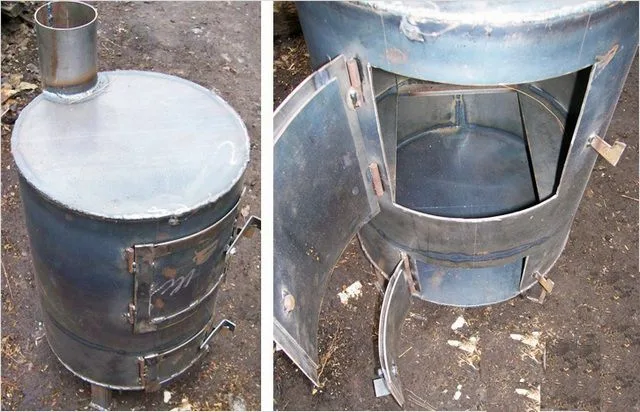

Вертикальная буржуйка из бочки или трубы большого диаметра

Вертикальная буржуйка из бочки или трубы большого диаметра

Для изготовления этой буржуйки, понадобится металлическая бочка, стальной лист и дымоходная труба диаметром 100-150 мм.

Вертикальная буржуйка

  • Бочку измеряют и размечают на ее поверхности места расположения дверец поддувала и топки, а также место разреза. Оно должно проходить ниже края топки на 30 ÷ 50  мм.
  • Затем бочка разрезается на две части, и с каждой из них работа вначале ведется отдельно.
  • Из стального листа вырезается круглая пластина, равная по диаметру размеру бочки. В ней предусматривается отверстие для прохождения патрубка дымохода.
  • В верхней части бочки также вырезают отверстие таким образом, чтобы его можно было совместить с отверстием на круглой детали, которая станет варочной панелью.
  • Патрубок дымовой трубы вваривается в отверстие в бочке, а затем сверху, через отверстие на трубу продевается и укладывается варочная панель, которая приваривается к бортикам бочки. Созданное между ними воздушное пространство, составляющее высоту бортика, поможет на более долгий срок сохранить варочную панель горячей.
  • Далее к нижней стороне верхней части также приваривается круглая металлическая деталь с прорезанными в ней отверстиями - колосник. Другой вариант - приварить два полукруглых кронштейна под готовый чугунный колосник. На фото хорошо видно, как выглядят и расположены эти элементы.
  • Когда дно и верхняя панель этой части печи готовы, можно по сделанным ранее разметкам, вырезать отверстие для дверцы топки.
  • Вырезанная часть обваривается вокруг металлическими полосами, на дверцу закрепляются петли и ручка с вертикальной задвижкой.
  • Далее петли для дверцы и крючок для задвижки привариваются к корпусу. Этот процесс нужно выполнять очень аккуратно, точно рассчитывая расстояния для установки, так как дверь должна легко открываться и закрываться, а задвижка свободно входить в устроенный крючок держатель.
  • В нижней части бочки прорезается проем для поддувала-зольника. Готовится и навешивается дверца – так же, как и в случае с топочной камерой.
  • После этого обе части соединяются в единую конструкцию сварным швом.

Горизонтальная буржуйка из бочки

 Процесс изготовления горизонтального варианта буржуйки из бочки проводится почти таким же образом, что и из баллона.

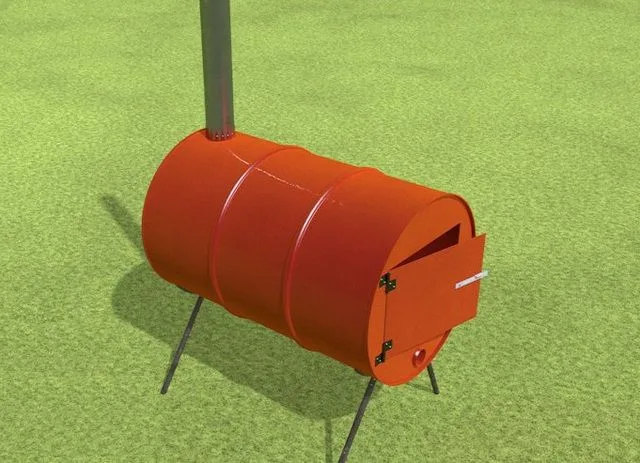

Простейшая буржуйка их металлической бочки

Простейшая буржуйка их металлической бочки

  • В верхней плоскости размечается и вырезается окно, на которое будет установлена дверца, изготовленная из вырезанного куска металла. Соединения дверцы с петлями и петель с корпусом производятся с помощью заклепок.

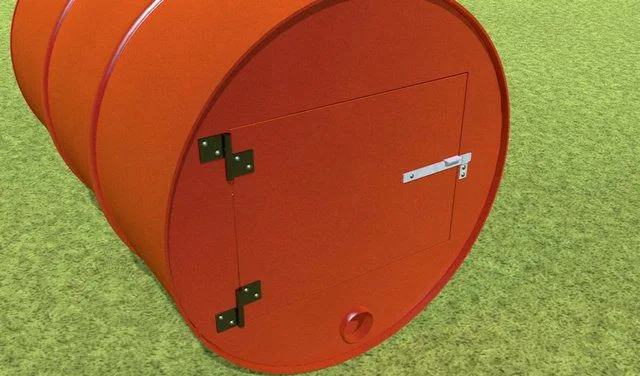

Окно топки с установленной дверцей. Штатное отверстие бочки будет служить поддувалом.

Окно топки с установленной дверцей. Штатное отверстие бочки будет служить поддувалом.

  • Штатное отверстие для сброса давления в бочке, диаметром 20 мм, используется в качестве поддувала. Отдельной дверцы на зольник не предусматривается.
  • Рекомендовано сразу изготовить подставку для размещения будущей печки. Ее делают из обрезков труб или уголка, так, чтобы полки обеспечивали устойчивость уложенной на них бочки, без люфта.

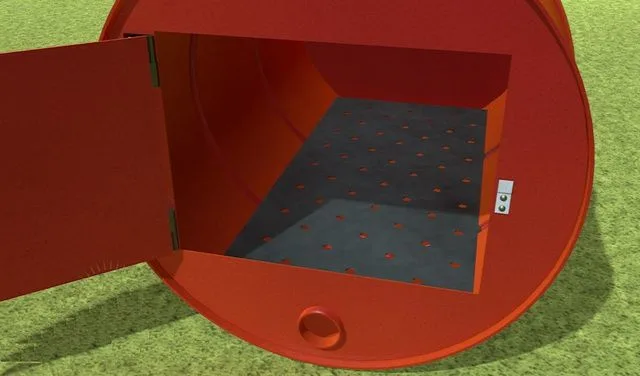

Колосниковая решетка

Колосниковая решетка

  • Следующим этапом идет изготовление колосника из металлического листа толщиной в 3-4 мм. Сначала осуществляется замер площади и по полученным данным вырезается нужного размера панель, в которой высверливаются отверстия для подачи воздуха. Готовый колосник укладывается на дно бочки с таким расчетом, чтобы в самой высокой точке, по центру, расстояние между колосником и внутренней поверхностью бочки составляло порядка 70 мм. Колосник не фиксируется жестко – он должен легко сниматься для очистки печки от накопившейся золы.

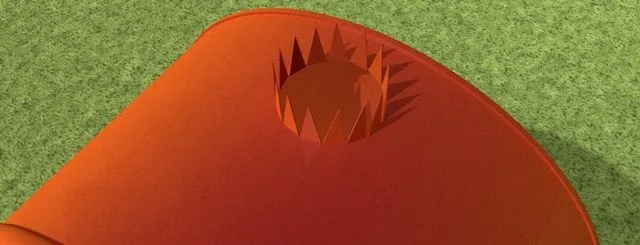

Фигурный разрез для заклепочного крепления патрубка дымохода

Фигурный разрез для заклепочного крепления патрубка дымохода

  • Для дымоходной трубы в задней верхней части делается специальный соединительный узел. После разметки под нужный диаметр шлифмашинкой прорезаются диаметральные щели под углом 15 º одна от другой – итого получится 12 разрезов. Получившиеся «зубья» отгибаются наверх – вставленный затем патрубок дымохода будет крепиться к ним с помощью заклепок.

Видео: простейшая горизонтальная буржуйка из бочки

Буржуйка из колесных дисков

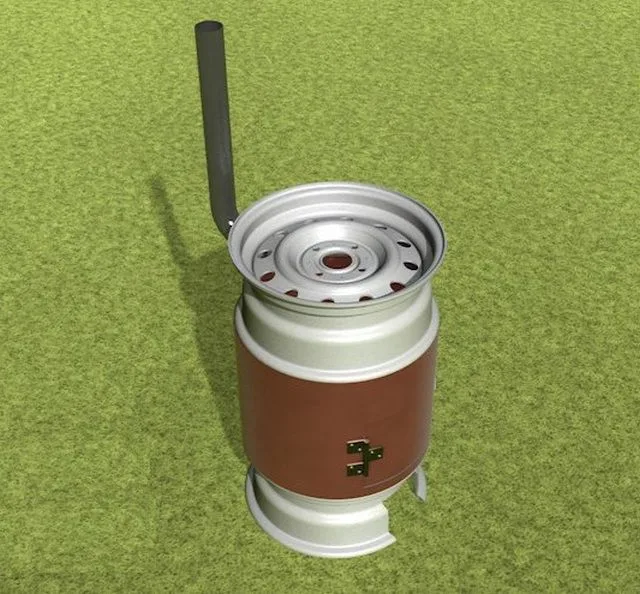

Буржуйка из трубы и колесных дисков

Буржуйка из трубы и колесных дисков

 Печку-буржуйку также можно изготовить из двух дисков от больших колес и отрезка трубы большого диаметра - ее нужно подобрать под диаметр подготовленных дисков. Высота отрезка может варьироваться в зависимости от предпочтений мастера и устойчивости конструкции, но обычно ограничиваются 300 450 мм.

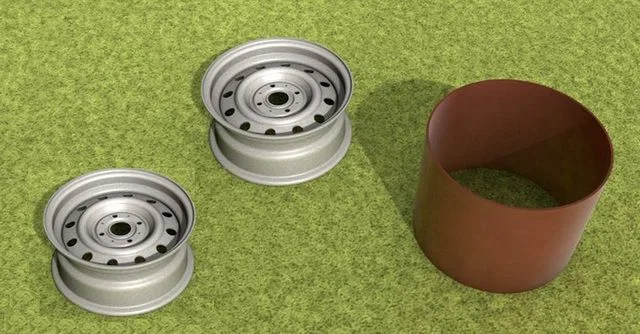

Материалы для изготовления печки

Материалы для изготовления печки

В схеме и процессе изготовлении этого варианта буржуйки нет ничего сложного, но она скорее подойдет для технических и хозяйственных помещений, чем для жилых.

  • Подготавливаются отдельные элементы будущей печки - два диска, отрезок трубы, металлический лист и труба для дымохода.
  • Все три детали свариваются между собой в единую вертикальную конструкцию. Для облегчения подгонки диаметра трубы под диски допустимо срезать с последних по окружности крайнее ребро, с одной стороны.

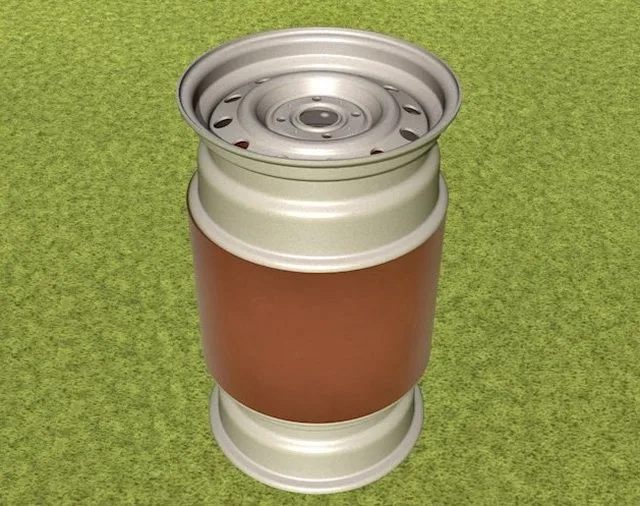

Исходные детали свариваются в общую вертикальную конструкцию

Исходные детали свариваются в общую вертикальную конструкцию

  • Далее, на трубе размечается проем под топку и вырезается шлифмашинкой.
  • Вырезанную часть обваривают по периметру, устанавливают на нее задвижку и петли, получая тем самым необходимую дверцу.
  • Затем, нужно сделать отверстие для поддувала, иначе огонь в печи просто не будет гореть. Для этого в нижнем диске вырезается окно размером в 100-120 мм по ширине и высоте.

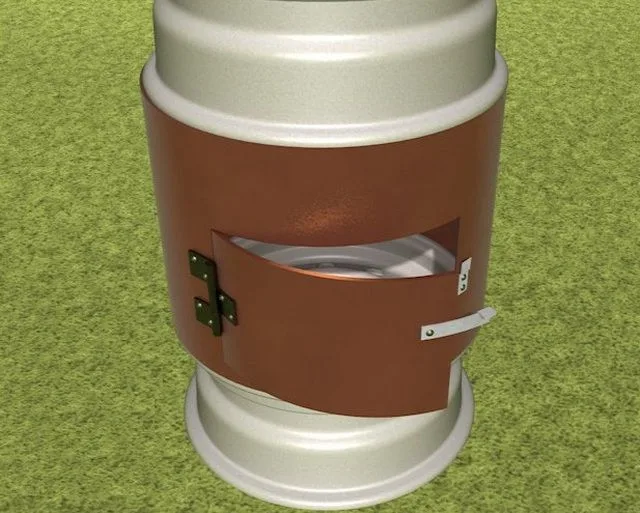

Установленная дверца топки

Установленная дверца топки

  • С задней части верхнего диска прорезается отверстие для дымохода и туда вваривается патрубок.
  • Рекомендовано на верхний диск сделать варочную панель из стального листа толщиной в 4 - 5 мм. Она наглухо приваривается к кромке верхнего диска, становясь, таким образом, еще и дополнительным теплообменником.
  • То же самое проделывают и с дном печи, чтобы устроить полноценный зольник и повысить безопасность эксплуатации буржуйки.

По сути, такая буржуйка представляет собой, скорее, огороженный металлом костер, и не отличается ни экономичностью, ни удобством использования. Впрочем, для гаражных нужд и при условии бесплатности исходных материалов - это вполне приемлемый вариант.

Видео: пример несложной буржуйки из колесных дисков

Буржуйка «Гном»

Одной из самых популярных из всех самодельных буржуек является компактная печь, изготовленная из листового металла. Она смотрится аккуратно и может быть предназначена для установки в любом помещении. Эта буржуйка хорошо подойдет по размеру для небольших дачных домиков, так как не занимает много места и является незаменимым помощником в приготовлении пищи и обогреве комнат.

Одна их самых распространенных моделей - буржуйка "Гном"

Одна их самых распространенных моделей — буржуйка «Гном»

Подобную модель буржуйки можно оснастить внутренними перегородками - пластинами, тогда она получит свойства дополнительного теплообмена, а можно изготовить самый обычный корпус с разделением на топку и зольник.

Первый вариант печи долго будет удерживать тепло в помещении, а это очень важно, если дачники живут за городом с ранней весны до поздней осени, когда ночи бывают холодными.

Для того, чтобы сделать такую буржуйку, нужно приобрести стальной лист, толщиной 3 - 4 мм, дымоходную трубу, уголок 40 × 40 или 50 × 50 мм. Для конфорки крышку можно изготовить самостоятельно или купить в готовом виде.

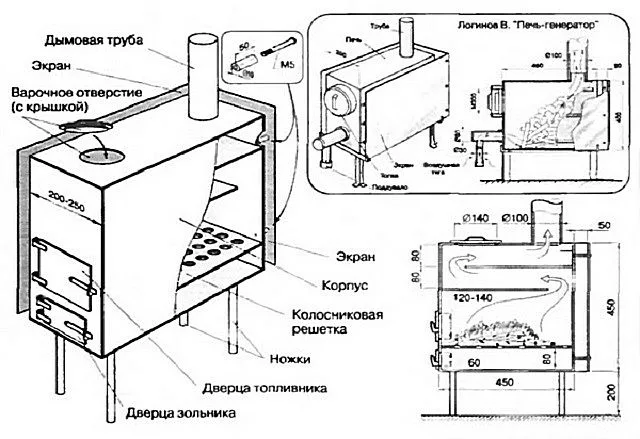

Базовый чертеж для ее изготовления

Базовый чертеж для ее изготовления

  • Опираясь на чертеж, на металлических листах вычерчивают детали буржуйки:  панели всех стенок, колосник и две пластины для закрепления их внутри конструкции.
  • В передней панели вырезаются прямоугольные отверстия для топки и поддувала.  Вырезанные куски металла используются для изготовления дверец. Они обвариваются уголком и на них сразу же закрепляются задвижки и навесные петли. Затем, дверцы крепятся на передней панели.
  • На эту же панель, только с внутренней ее стороны на расстоянии 150 ÷ 160 мм от верха приваривают одну из пластин, которые будут регулировать выход нагревшегося воздуха. Пластины должны быть на 80 ÷ 100 мм короче длины боковых стенок корпуса.
  • После этого на заднюю стенку, на расстоянии в 70 - 80 мм от верха, приваривается вторая пластина. В комплексе две этих пластины образуют для дыма при горении печи зигзагообразный лабиринт. Благодаря этому будет прогреваться каждый из уголков корпуса буржуйки.
  • В варочной панели вырезаются два отверстия - для конфорки и для дымовой трубы.
  • К нижней стенке корпуса приваривают ножки из толстой арматуры или уголка. Можно выбрать вариант рамы из уголка, в которую входят ножки и основа для закрепления на ней дна и нижних ребер боковых панелей.
  • Прежде чем приваривать боковые части на раму или к донной панели, на них необходимо разметить и приварить уголки на всю длину панели, они должны быть приварены на одном уровне, так как их роль – служить кронштейнами для укладки колосниковой решетки.
  • В панели, приготовленной для колосника, высверливаются в шахматном порядке отверстия диаметром 12 ÷ 15 мм, на расстоянии 30 ÷ 40 мм друг от друга. Другим вариантом колосника может стать сваренная из арматурных прутьев решетка. Не следует сбрасывать со счетов и возможность приобретения готовой чугунной колосниковой решетки.
  • Производятся монтаж и сварка всех стенок буржуйки. Главное – добиться полной герметичности сварных швов, поэтому иногда становится нелишней установка снаружи металлического уголка 30 × 30 мм. Это слегка утяжелит общую конструкцию, но придаст ей дополнительную прочность и надёжность.
  • Приваривается верхняя крышка с дымоходным патрубком и варочной конфоркой.
  • Чтобы печь выглядела респектабельно, нужно зачистить все сварочные швы и покрыть ее поверхность жаростойкой краской.

Есть смысл по боковой и задней поверхностям дополнительно установить экран, который  повысит безопасность эксплуатации печи и создаст мощный конвекционный поток горячего воздуха, значительно ускоряющий прогрев помещения. Панели экрана монтируют на стойки таким образом, чтобы они отстояли от корпуса печки на расстоянии от 30 до 50 мм.

 Видео: простейшая буржуйка из стального листа

Что следует учесть при установке буржуйки

Сделанная самостоятельно буржуйка будет приносить в дом или хозяйственные постройки тепло и уют, не доставляя при этом проблем, только в том случае, если при ее установке будут соблюдены правила техники безопасности.

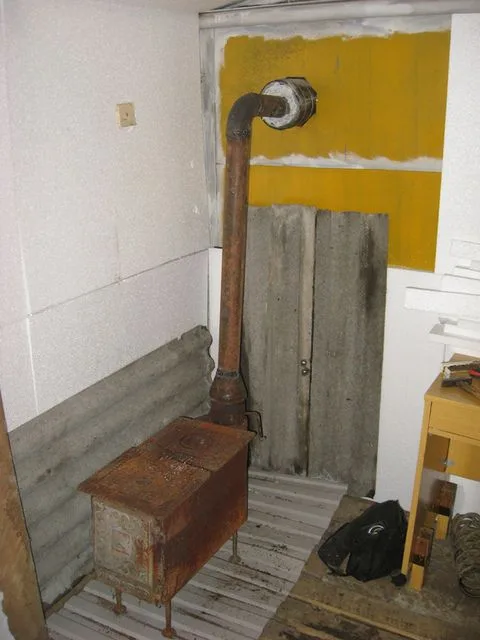

Установка буржуйки требует соблюдения определенных правил безопасности

Установка буржуйки требует соблюдения определенных правил безопасности

  • Поверхность, на которую устанавливается печь, должна быть жесткой и огнестойкой. Это может быть, например, кирпичная кладка или керамическая плитка. Можно также использовать лист асбеста, который сверху покрывается металлическим листом.
  • Вокруг печи на стены устанавливают жаростойкий гипсокартон или листы асбеста. Также подойдет облицовка стен керамической плиткой или кирпичом.
  • Запрещено рядом с печью, недалеко от топки располагать горючие материалы и составы.
  • Дымовая труба также должна быть изолирована от горючих поверхностей при проходе через стену или чердачное перекрытие.
  • Очень важно для безопасности обустроить надежную вентиляционную систему, для того, чтобы в комнате не смог скопиться угарный газ.
  • Чтобы печь работала долго и эффективно для ее изготовления нужно выбирать только качественный материал.
  • Перед установкой буржуйки на ее постоянное место обязательно проводят уличные испытания, обращая особое внимание на качество сварных швов и точность подгонки всех деталей.
