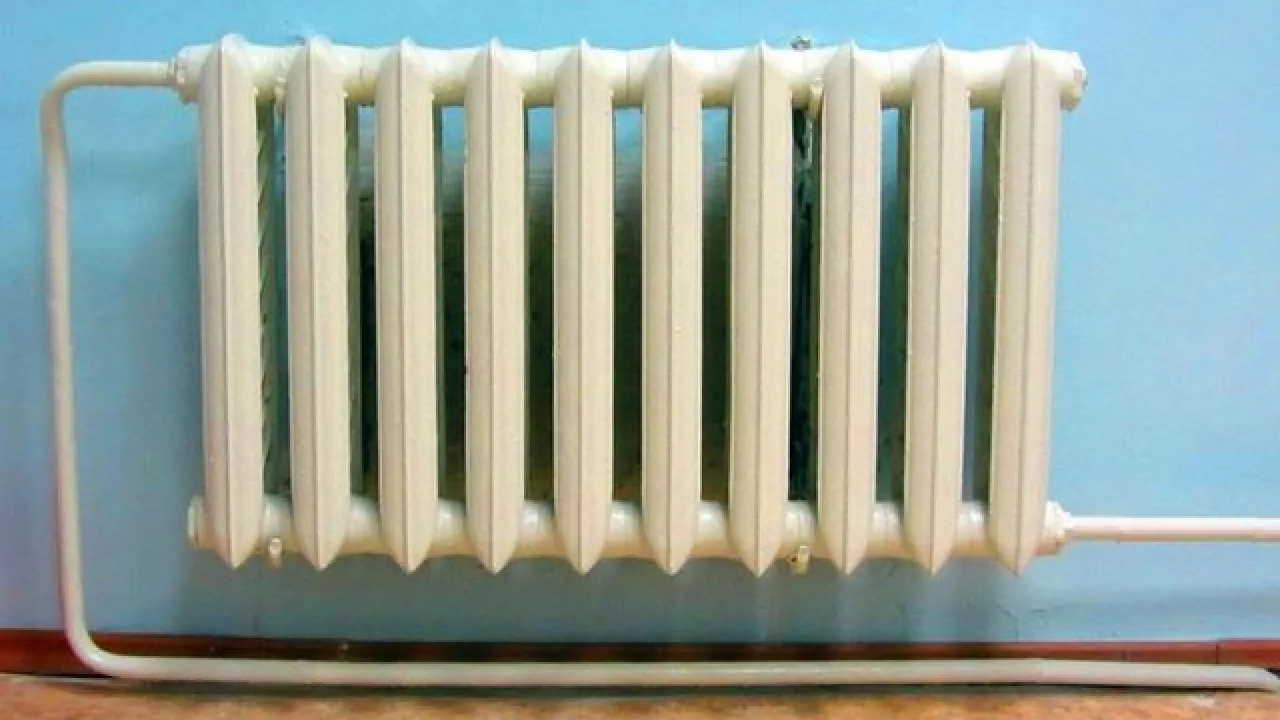

Чугунный радиатор МС 140 технические характеристики: схемы и приемы монтажа

Люди старшего поколения прекрасно помнят, что в период массового жилищного строительства в 60 – 70-е годы прошлого столетия в новых домах повсеместно устанавливались исключительно чугунные радиаторы отопления. И многие из этих батарей, уже прослужив по полвека, а то и больше, вполне справляются со своей задачей по сей день. Интересно, что когда были предприняты попытки массового перевода строительной индустрии на стальные пластинчатые или панельные радиаторы, это было населением воспринято без особого энтузиазма. Хозяева новых квартир, перезимовав с такими «новинками», безжалостно их срезали и искали возможность установить «старый добрый» чугун. Случались времена, когда это вызывало даже ажиотажный спрос, чугунные батареи попадали, в разряд дефицитных товаров, и найти их было не так просто.

Чем же завоевали чугунные батареи столь высокое доверие? Секрет кроется в заложенном в них эксплуатационном потенциале. Давайте рассмотрим поближе такую батарею, или, как правильно она называется — чугунный радиатор МС 140 технические характеристики, разновидности, достоинства и недостатки, основные правила монтажа. Кроме того, попробуем самостоятельно рассчитать, сколько секций потребуется для батареи, чтобы она в полной мере справилась с задачей обогрева конкретного помещения.

Основные достоинства и недостатки чугунных радиаторов МС-140

Если зайти в специализированный строительный магазин, то можно воочию убедиться в очень широком выборе современных отопительных приборов. Покупателю предлагаются стальные радиаторы различных модификаций – от панельных до трубчатых, легкие алюминиевые с очень высокой теплоотдачей, наиболее технологичные и надёжные биметаллические. Практически все они имеют весьма оригинальное исполнение, которое легко впишется в интерьер жилой комнаты.

Разнообразие современных радиаторов отопления

Чтобы не запутаться при выборе радиаторов отопления для своей квартиры или дома, рекомендуем читателям ознакомиться с информацией, изложенной в специальной публикации нашего портала.

Так почему же находится немало потребителей, которые отвергают все новые разработки и по-прежнему останавливают свой выбор именно на чугунных радиаторах?

• Безусловным преимуществом чугунных батарей является их высочайшая долговечность и надежность. Производители оценивают их эксплуатационный ресурс примерно в 50 лет. Это – вовсе не преувеличение, так как практика показывает, что подобные отопительные приборы при должном уходе служат гораздо больше.

Яркий пример тому – батарея-рекордсмен, установленная в одном из дворцовых комплексов Царского Села. Она исправно служит уже более 110 лет, и пока не дает никаких оснований сомневаться в своей надёжности и производить какую-либо замену. Но это – официально подтверждённый факт, а на деле, думается, в домах старого жилого фонда можно отыскать радиаторы и с более солидным стажем.

Кстати, далеко не все знают, что история чугунных батарей, примерно в том же, дошедшем до нас виде, берет начало в середине XIX века, и именно в России. Впервые они были отлиты в Санкт-Петербурге еще в 1855 году. «Отцом» чугунного радиатора принято считать российского предпринимателя Франца Сан-Галли, владельца завода и одновременно – талантливого изобретателя в сфере водоснабжения и отопления. Первые батареи носили интересное название – «горячий ящик» (heizkörper). А технология их отливки, в принципе, не изменилась по сей день – для этого используется серый чугун и специальные глиняные формы-опоки.

Чтобы закончить с историческим отступлением, можно упомянуть еще один красноречивый факт. Многим ли предметам человеческого быта установлены памятники? А вот чугунный радиатор такой чести заслужил! В ознаменование полуторавекового юбилея, в 2005 году, на Самарской ГРЭС установлен памятник – барельеф. Это ли не свидетельство высочайшей надежности чугунного радиатора и его неоспоримой популярности?

• Неприхотливость чугунного радиатора к любым системам отопления – одно из важнейших его достоинств. А она складывается из нескольких параметров:

— Во-первых, он способен выдерживать весьма серьезные барические нагрузки – для них вполне приемлемым давлением считается рубеж в 10 ÷ 12 атмосфер.

— Во-вторых, температурный диапазон эксплуатации – вплоть до 130 градусов, позволяет их использовать в центральных системах с высоким давлением и температурой теплоносителя.

— В-третьих, чугунные секции батарей имеют широкие внутренние полости и каналы. Это и минимальный риск образования засоров, и высокая стойкость к нередким в центральных системах отопления гидроударам.

— В-четвертых, чугунное литье практически невосприимчиво к коррозии. Это значит, что радиаторы абсолютно «не капризны» в отношении качества теплоносителя. Не секрет, что циркулирующая по трубам центральных отопительных систем вода очень далека от чистоты, и ее агрессивная среда для многих других батарей просто противопоказана. Но только не для чугунных.

Резюме – чугунные батареи подходят для любых центральных и автономных систем отопления без ограничения.

• Высокая теплоемкость чугуна позволяет дольше удерживать нагрев, эффективно отапливать помещение. Мало того, именно такие батареи в максимальной степени обладают способностью, помимо конвективного обогрева воздуха, отдавать тепло еще и инфракрасным излучением, а это очень существенная подмога всей системе отопления. Вспомните «пышущие жаром» чугунные батареи – даже на расстоянии от них ощущается тепло. Ни один другой радиатор с ними в этом вопросе сравниться не может.
• Чугунные батареи МС-140 представляют собой разборную конструкцию. Это позволяет устанавливать требуемое для конкретного помещения количество секций, изменять его по мере необходимости, проводить замену аварийного узла.

• Цена на такие чугунные радиаторы – вполне доступна. Нередко хозяевами из соображений экономии приобретаются даже бывшие в употреблении батареи, которые после промывки и правильной переборки послужат еще очень долго.

Некоторые из достоинств представляют собой некую «палку о двух концах». Так, например, широкие каналы – с одной стороны, благо, но для их заполнения потребуется куда больше теплоносителя. А высокая теплоемкость чугуна предопределяет и очень существенную тепловую инертность радиаторов. Чтобы их довести до рабочего состояния потребуется намного больше энергозатрат, то есть котел на этапе запуска будет работать с большей нагрузкой, практически без пауз. Правда, это компенсируется в ходе работы – чугунные батареи дольше будут оставаться горячими даже после выключения отопления.

После изложенного выше может сложиться впечатление, что чугунные радиаторы практически лишены серьезных недостатков. Однако, это не так – есть у них и весьма значимые «минусы»:

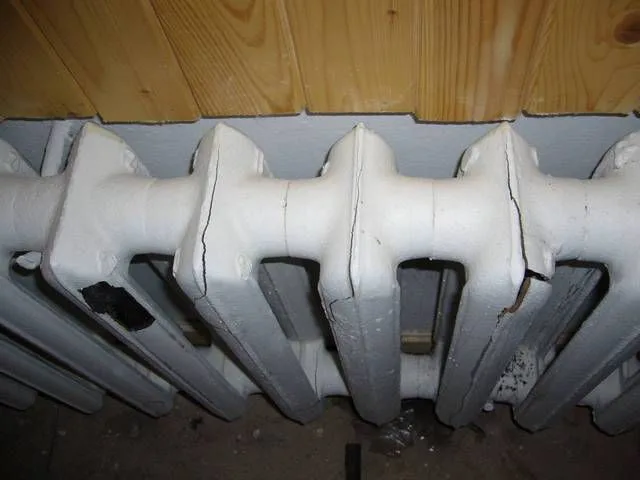

• При всех положительных качествах чугуна, это непластичных, твердый и хрупкий сплав.  Он не любит акцентированных механических нагрузок – просто может расколоться. Отсутствие пластичности – это еще и большой риск повреждения при резких перепадах температур, кристаллическая решетка «не успевает» за линейным термическим расширением. Например, если в разогретую до высоких модератор батарею вдруг резко попадает холодная вода, то стенки секции могут дать трещину. Аналогично – и при отрицательных температурах: если батарея замерзла, то с очень большой долей вероятности она выйдет из строя.

• Второй важный недостаток – чрезмерная массивность. Даже одна секция (с межосевым расстоянием 500 мм), не заполненная теплоносителем, в зависимости от конкретной модели может весить 6 ÷ 7,5 килограмма. Плюс к этому масса соединительных ниппелей и пробок. В итоге средняя батарея, скажем, всего в семь секций, может дать нагрузку уже порядка 50 килограмм. А если добавить массу теплоносителя (а в каждой секции это – еще 1.45 кг), то суммарный вес уже перескакивает за 60 кг. И ведь это идёт разговор о сравнительно небольшой батарее! Что тогда говорить о сборке в 10 и более секций.

Эта особенность существенно осложняет монтажные работы – одному, без помощника, их выполнить иногда становится непосильной задачей. Кроме того, нужны мощные кронштейны или крюки. И еще одно – не всякая стеновая конструкция в состоянии выдержать подобную нагрузку.

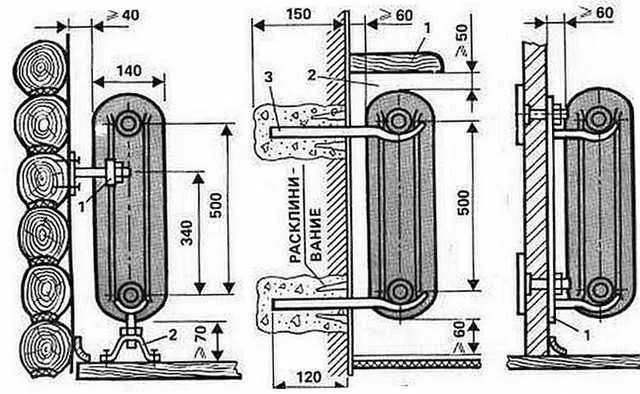

Приходится придумывать достаточно сложные конструкции, с упором в поверхность пола или даже с усилением с обратной стороны стены.

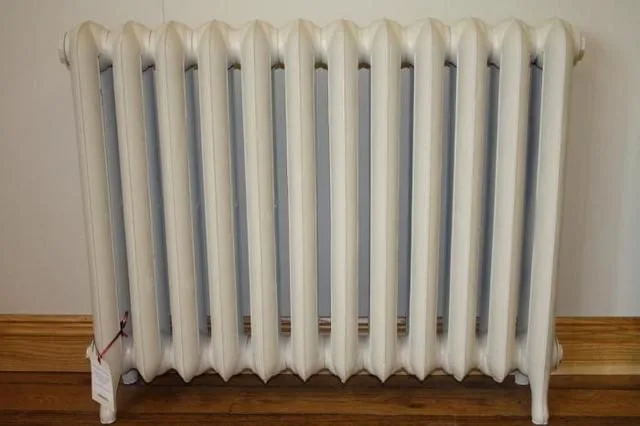

Правда, некоторые модели чугунных радиаторов могут оснащаться ножками-подставками, или же быть напрямую рассчитанными для установки на пол – ножки в таком случае становятся частью конструкции (например, на крайних секциях батареи).

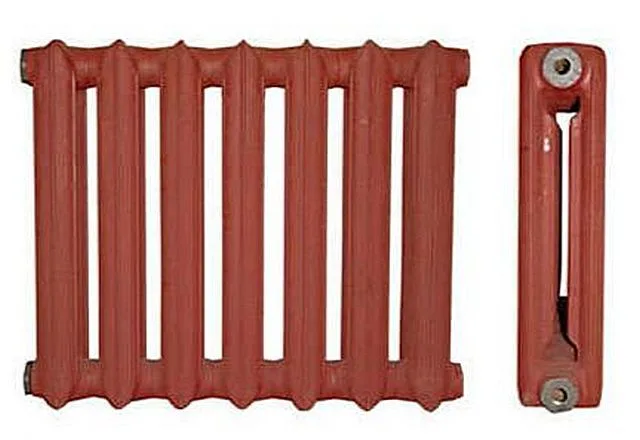

• Большинство поступающих с заводов радиаторов имеет только грунтовочный слой. Значит, чтобы придать батареям максимальную эстетичность, придется проводить их покраску самостоятельно, а это не так просто, как может показаться.

Кроме того, подобную перекраску придется проводить регулярно, хотя бы раз в 3 – 5 лет.

Справедливости ради надо сказать, что некоторые производители все же идут навстречу потребителям, и их продукция поступает в продажу после цикла многослойного окрашивания стойкими полимерными красками или даже с порошковым декоративным напылением. Понятно, что такие радиаторы стоят уже существенно дороже.

• Недостаток, сродни указанному выше – часто ругают чугунные радиаторы за неэстетичный, как говорится, «казарменный» внешний вид.

Честно говоря, это вопрос очень субъективный, то есть лежит в плоскости личных предпочтений. Стальные панельные радиаторы тоже могут не блистать красотой, а кому-то не нравится уж слишком современный облик биметаллических батарей, который бывает трудно вписать в некоторые стили интерьера.

В конце концов, никто не мешает прикрыть радиаторы декоративным экраном (безусловно, так, чтобы не ухудшить эффективность системы отопления).

Как правильно закрыть радиатор решеткой

Установка декоративного экрана, короба, решетки поможет справиться с проблемой неэстетичного вида батареи отопления. Как правильно выбрать декоративную решетку для радиатора, чтобы не снизить эффективность системы отопления дома – читайте в отдельной публикации нашего портала.

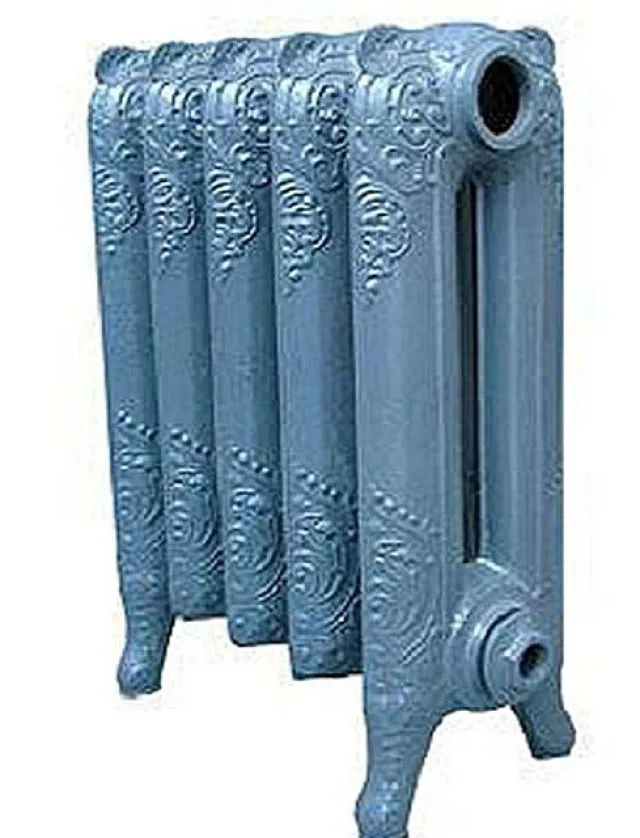

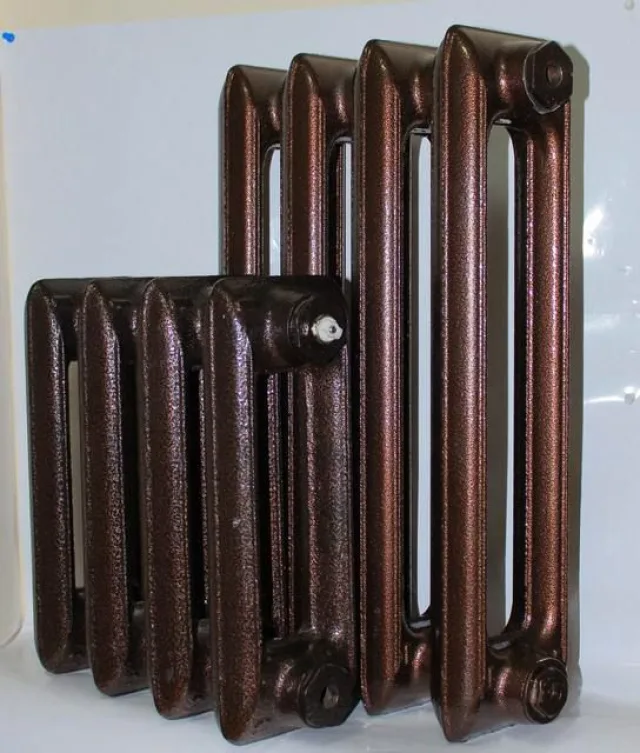

А некоторые производители практикуют и отливку секций с декоративным исполнением – на стенках радиатором получаются оригинальные рельефные рисунки «под старину».

Цены на чугунные радиаторы МС 140

Основные технические характеристики чугунных радиаторов МС-140

Теперь – о конкретных технических характеристиках различных моделей чугунных радиаторов серии МС-140

Что означает сама аббревиатура «МС» — на этот счет, кстати, единого мнения нет. Есть версии «модифицированный стандарт», «московский стандарт», «металлический секционный», «монтажный секционный» и другие варианты.

А вот «140» — это вполне определённое значение, конкретно указывающее на глубину (расстояние от тыльной до лицевой стороны) каждой секции – 140 мм. Обычно это наименование сопровождается и вторым числовым значением.

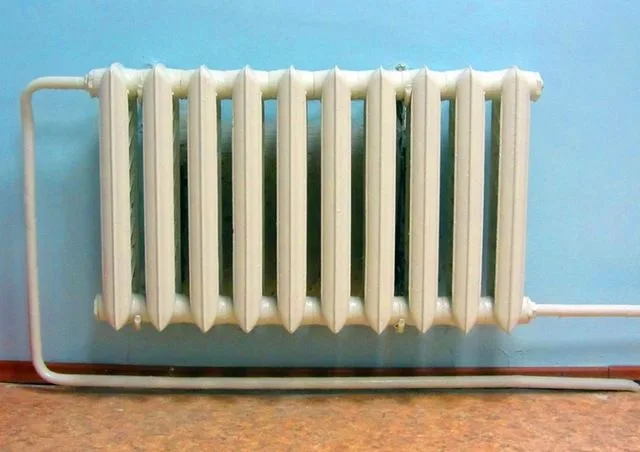

• Например, аббревиатура МС-140—500 говорит о том, что это чугунный радиатор с глубиной секций 140 мм, и межосевым расстоянием 500 мм.

Это – самая распространенная серия, которая и применялась для установки в квартирах многоэтажек при их массовом строительстве. Средняя мощность теплоотдачи такой секции составляет около 160 Вт.

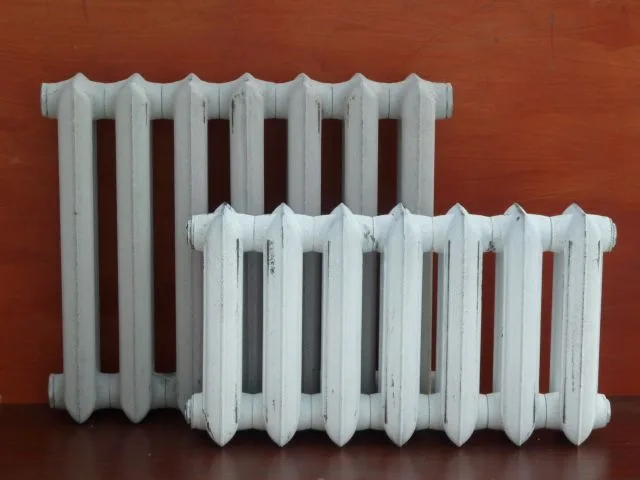

• Но к этой серии относят еще и радиаторы МС-140—300. Как понятно из классификационного наименования, отличаются они межосевым расстоянием – всего 300 мм. Таки батареи были не столь ходовыми, но в ряде случаев (например, низкое расположение подоконников), использовались именно они. Безусловно, площадь теплообмена у них существенно меньше, что отражается и на характеристике мощности теплоотдачи – всего порядка 120 Вт от одной секции.

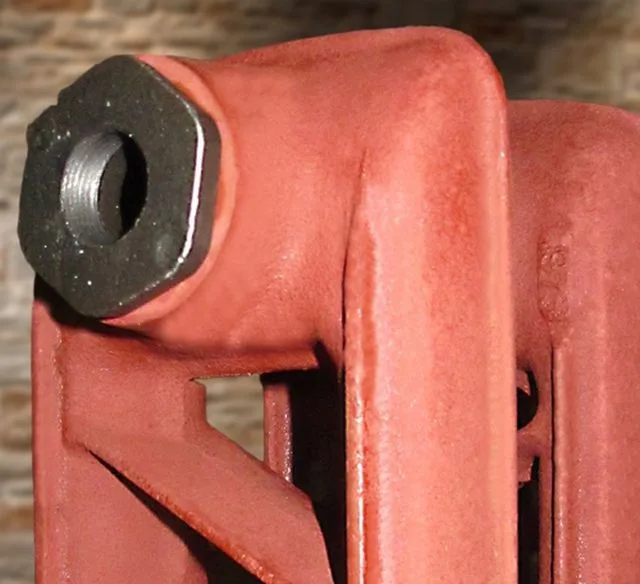

• Выпускаются МС-140—500 и еще одной разновидности. В них оба вертикальных канала секции соединены снаружи диагонально расположенными ребрами. Такое оребрение резко повышает площадь активной теплоотдачи, и мощность секции возрастает до 190 Вт.

Правда, подобные радиаторы сложны в покраске, а также требуют частых уборок. Площадь оседания пыли на плоские поверхности ребер – велика, а при сильной их запыленности говорить о 190 Вт с секции уже не приходится – потери могут составлять порядка 30 ÷ 40 Вт.

Исходным сырьем для отливки самих секций, а также очень часто — глухих или проходных пробок, является серый чугун (по классификации — СЧ-10). Соединительные муфты-ниппели производят или из ковкого чугуна (КЧ — 30—6-Ф), или из стали (08KП или 08ПC). Резьба на секциях, ниппелях и внешняя на пробках – G1 ¼ ʺ Проходные пробки имеют, кроме того, резьбовое отверстие G ¾ или ½ дюйма.

Герметичность соединительных узлов между секциями обеспечивается кольцевыми прокладками. Для их изготовления применяется особая теплостойкая резина (ПИ или TTC), или же паронит.

Производством чугунных радиаторов занимается ряд предприятий в Российской Федерации и в соседних странах. Все они придерживаются, в принципе, единых технических стандартов, хотя эксплуатационные характеристики батарей могут немного различаться.

Среди представленных в продаже чугунных батарей МС-140 чаще всего встречается продукция Новосибирского завода ООО «Декарт», Нижне-Тагильского котельно-радиаторного завода, компании ОАО «Сантехлит» из Брянской области. Пользуются хорошим спросом радиаторы Минского завода отопительного оборудования и Луганского литейно-механического.

Взглянем на них поближе.

Радиаторы ОАО «Сантехлит» (Брянская область, пос. Любохна)

Обратите внимание – в таблице указаны чугунные радиаторы еще двух серий: МС-110 и МС-85. Возможно, кому-то по соображениям компактности больше подойдут они.

• Максимальная температура теплоносителя для всех серий  + 130 °С.
• Допустимое рабочее давление:

— для серии МС-140 – 9 атмосфер;

— для серии МС-110 и МС-85 – до 12 атмосфер.

Наименование модели радиатора	Расстояние межосевое (мм)	ширина секции	глубина	высота	Мощность теплоотдачи, средняя (Вт)	Объем теплоносителя (л)	Масса секции (кг)
МС-140М-500-0.9	500	93	140	588	160	1.45	7.1
МС-140-300-0.9	300	93	140	388	120	1.11	6.1
МС-110-500-1.2	500	82	110	588	125	0.85	5.6
МС-110-300-1,2	300	82	100	381	79	0.63	4.45
МС-85-500	500	76	85	581	115	1	4.45

Чугунные радиаторы Новосибирской компании ООО «Декарт»

Специалисты этого предприятия занимаются как выпуском новых радиаторов, так и восстановлением старых. Причем, чугунные батареи после восстановления качеством мало уступают свежеизготовленным, а по цене – существенно ниже, поэтому часто пользуются даже более широким спросом.

Вся продукция ООО «Декарт» рассчитана на эксплуатационные условия:

• Температура теплоносителя – до + 130 °С.
• Предел рабочего давления – 9 атмосфер.

Наименование модели радиатора	Расстояние межосевое (мм)	Линейные размеры радиатора (мм)			Мощность теплоотдачи, средняя (Вт)	Объем теплоносителя (л)	Масса секции (кг)
		ширина секции	глубина	высота
МС-140/500	500	93	140	588	160	1.45	7.1
МС-140/300	300	93	140	388	120	1.11	6.1
МС-90/500	500	71	90	581	130	1.45	6.5

Продукция ОАО «Котельно-радиаторный завод», г. Нижний Тагил

Продукция этого завода широко востребована далеко за пределами Уральского региона. Чугунные радиаторы отвечают всем требованиям российских и международных стандартов.

Условия эксплуатации:

• Температура теплоносителя –максимальная – 125 ÷130 °С.
• Предел избыточного давления в системе – 12 атмосфер.

Наименование модели радиатора	Расстояние межосевое (мм)	Линейные размеры радиатора (мм)			Мощность теплоотдачи, средняя (Вт)	Объем теплоносителя (л)	Масса секции (кг)
		ширина секции	глубина	высота
МС-140-М2-500	500	94	140	580	160	1.45	6.65
МС-140М-300	300	104	140	388	117	1.11	5.4
МС-90-500	500	90	90	580	130	1.15	5.48

Радиаторы Луганского литейно-механического завода

Этот производитель предлагает потребителям чугунные радиаторы не только в загрунтованном виде, но и с качественным эмалевым многослойным покрытием. Кроме того, в ассортименте предприятия – улучшенные с точки зрения декоративности модели, вполне подходящие для современных интерьеров (серия РД).

Условия эксплуатации:

• Максимальная температура теплоносителя – до +130 °С;
• Предел давления – 12 атмосфер.

Наименование модели радиатора	Расстояние межосевое (мм)	Линейные размеры радиатора (мм)			Мощность теплоотдачи, средняя (Вт)	Объем теплоносителя (л)	Масса секции (кг)
		ширина секции	глубина	высота
МС-140М4-500-0.9	500	102	140	588	184	1.33	6.74
МС-140 М1-300-0,9	300	102	140	388	120	1	5.5
МС-100 М1 3КП 500	500	63	100	570	135	0.7	5.4
МС-1003КП 300-1,2	300	63	100	372	95	0.55	3.23
РД- 100 500 -1,2	500	60	100	585	120	0.8	4.6

Радиаторы чугунные Завода отопительного оборудования, г. Минск

Широчайшей популярностью пользуется продукция наших белорусских соседей. Радиаторы Минского завода – это всегда высокое качество и интересные инженерные решения.

В товарном ассортименте, помимо привычных форм – радиаторы с ножками для напольного размещения – это позволяет избавиться от сложной и трудоемкой процедуры навески

Стараются уйти от поднадоевших форм и дизайнеры предприятия.  Так, освоен выпуск чугунных радиаторов, конструктивно остающихся все теми же МС-140, но имеющих гладкую покрытую эмалью лицевую поверхность. Кроме того, предлагаются и варианты с художественным рельефным литьем в ретро-стиле.

Наименование модели радиатора	Расстояние межосевое (мм)	Линейные размеры радиатора (мм)			Мощность теплоотдачи, средняя (Вт)	Объем теплоносителя (л)	Масса секции (кг)
		ширина секции	глубина	высота
МС-140М	500	108	140	588	160	1.45	6.7
БЗ-140-300	300	98	140	376	120	1.27	5.4

Одним словом, несмотря на кажущееся сходство всех чугунных радиаторов, выбор у покупателя все же есть.

Основные технологические приемы монтажа чугунных батарей МС-140

При первичной установке батарею собирают из нужного количества секций. Однако, иногда обстоятельства вынуждают хозяев либо нарастить радиатор если его суммарной мощности явно не хватает, либо, наоборот, сделать его меньше. Кроме того, и в процессе эксплуатации случаются ситуации, когда требуется разобрать батарею, например, для замены пришедшей в негодность секции или для проведения профилактических работ, очистки или промывки.

Радиаторы отопления требуют ухода

Низкое качество теплоносителя может привести к постепенному зарастанию каналов внутри радиаторов. Как самостоятельно провести промывку системы отопления – читайте в специальной публикации нашего портала.

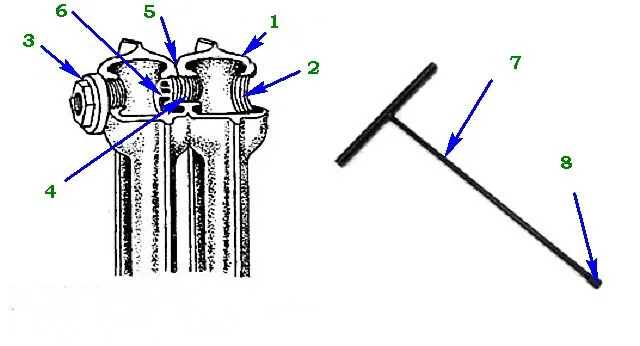

Чтобы полностью понять, как производится разборка и сборка чугунных батарей, необходимо разобраться с принципом соединения секций между собой. Внимание на схему:

Любая секция (поз. 1) имеет с каждой стороны по два резьбовых гнезда G1¼ дюйма, сверху (поз. 2) и снизу. Расстояние между их центрами и является межосевым, которое указывается в классификации изделия.  Резьба с противоположных по горизонтали сторон секции противонаправлены (левая и правая), при этом верхнее и нижнее гнездо на одной стороне имеют обязательно одинаково направленную резьбу.

С торцевых сторон собранной батареи устанавливаются пробки (поз. 3). Они могут быть проходными, с резьбовым отверстием, или глухими.  В зависимости от стороны установки пробок они также могут иметь правую или левую резьбу. Диаметр внутренней резьбы G ½ или ¾ дюйма, всегда только правая – сюда подключаются (запаковываются) патрубки, сгоны или фитинги для дальнейшей врезки в контур отопления, или же краны для выпуска воздуха.

Секции соединяются между собой с помощью ниппелей (поз. 4). Эта деталь представляет собой цилиндрическую муфту с двумя противонаправленными резьбовыми участками, которые сходятся в центре ниппеля. Между секциями в обязательном порядке устанавливается прокладка (поз. 5).

На внутренней поверхности цилиндрического ниппеля имеются специальные наплывы (выступы) (поз. 6), которые необходимы для сцепления со шлицами (поз. 8) монтажного ключа (поз. 7). Сам ключ может иметь приваренную Т-образную рукоятку для приложения усилия, петлю для вставки рычага, или же граненую поверхность штанги для захвата ее газовым ключом.

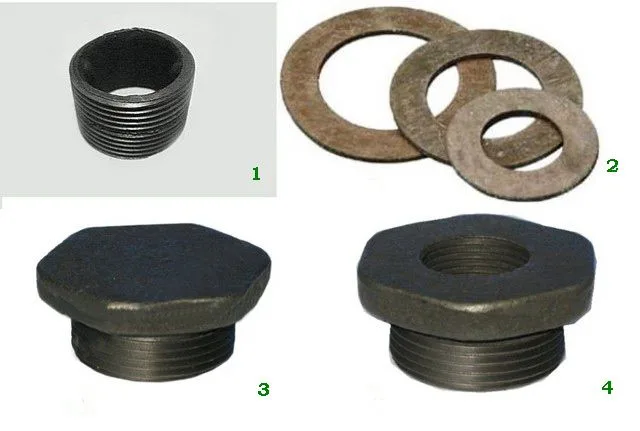

1 – ниппель (хорошо заметны выступы для ключа).

2 – кольцевидные прокладки, паронитовые (как на рисунке) или резиновые. Устанавливаются между секциями и под пробками радиатора.

3 и 4 – глухая и проходная пробки. Бывают левые и правые.

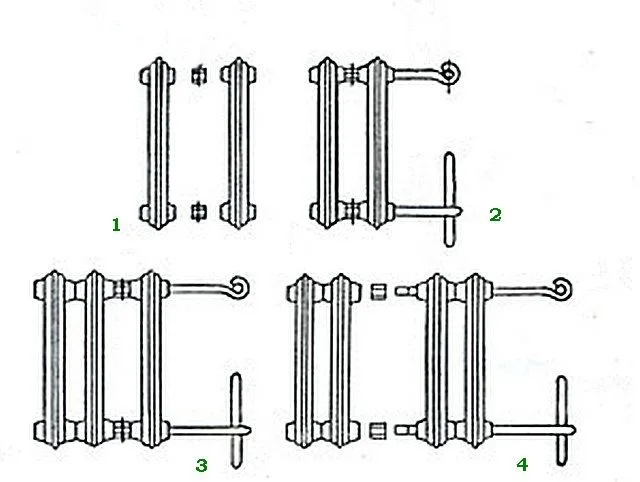

Монтаж батареи отопления из отдельных секций показан на схеме ниже:

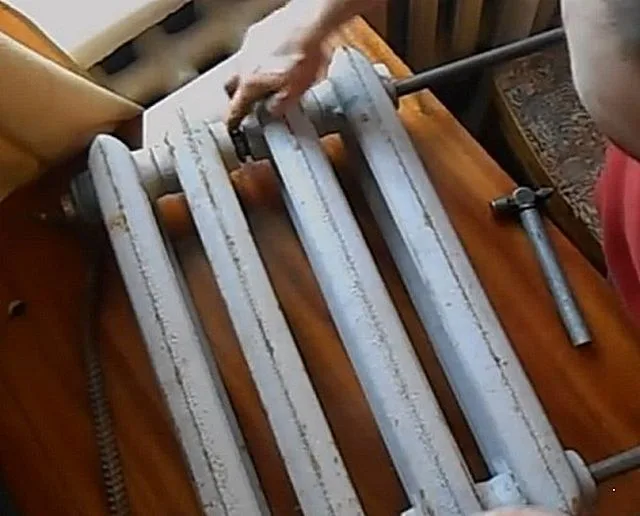

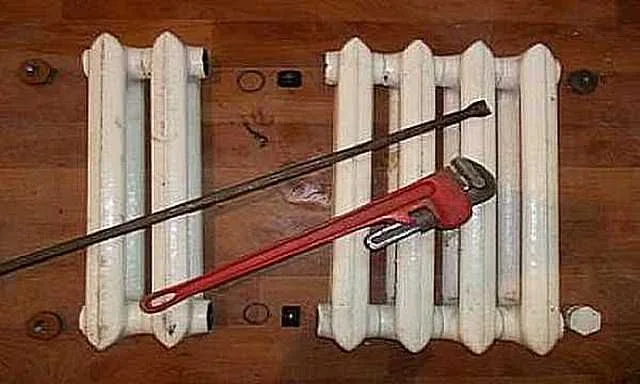

Для монтажных работ лучше всего подготовить себе удобную площадку, например, на просторном верстаке или на полу. Поверхность рекомендуется застелить листом фанеры, чтобы не поцарапать ребристыми краями секций.

1 – На ниппели одеваются прокладки, так, чтобы они встали в центре, в месте, где сходятся два резьбовых участка.  Секции располагаются соосно, обязательно проверяется правильность их взаимного размещения – в месте стыка резьба в гнездах должна быть противонаправлена. Обычно производитель ставит на секциях фирменные клейма – это поможет избежать ошибки, так как эти отметки должны занять однообразное положение.

2 — Через окно секции вводится монтажный ключ, так, чтобы его рабочая головка со шлицами вошла в ниппель. Лучше всего, если в распоряжении есть два ключа – так работать будет проще, попеременно переходя от одного к другому. Собираемые воедино секции сводятся и прижимаются одна к другой. Вращением ключа проворачивается ниппель – при этом обязательно надо следить, чтобы он одновременно «наживился» на обе секции. Аналогичная операция проделывается и с противоположной стороны. Затем, попеременно, не допуская перекосов и переклинивания, ниппеля вкручиваются, одновременно поджимая секции одна к другой. Закручивание ведется до максимально плотного контакта в соединительных уздах. Опытные сантехники «на глаз» способны определить нужное усилие при сборке. Производитель в техдокументации указывает, что момент приложения силы при затяжке не должен превысить 15 кгс×м, чтобы не деформировать резьбу и выступы на внутренней поверхности ниппеля.

3 – после монтажа первых двух секций можно таким же образом присоединять третью и так далее, до полной сборки требуемой батареи.

4 – вполне возможно соединять батарею и «фрагментами» — по нескольку секций, заранее собранных в блоки. Единственное требование – чтобы хватило длины штанги монтажного ключа. Кстати, именно таким способом обычно и проводят демонтаж и замену вышедшей из строя секции, если она находится где-то в центре батареи. Нет нужды последовательно разбирать весь радиатор – демонтаж проводится только в нужной точке.

Понятно, что демонтаж ведется в обратной последовательности. Однако, случаются ситуации, когда коррозия «съела» выступы на внутренней поверхности ниппеля, и выкрутить его не представляется возможным. Выход в данном случае один – аккуратно «болгаркой» резать по месту расположения прокладки между секциями, а потом греть оставшийся фрагменты ниппеля и выкручивать их из гнезд.

При обратном монтаже после разборки радиатора, безусловно, стоит тщательно оценить целостность и «живучесть» ниппелей – стоят они недорого, и будет разумны «сомнительные» детали заменить на новые.

Видео: пример разборки и обратного монтажа чугунного радиатора МС-140

Сколько секций радиатора МС-140 потребуется для обогрева помещения?

Остался еще один невыясненный вопрос – а какое количество секций необходимо для того, чтобы обеспечить полноценный обогрев того или иного помещения?

Бытует простое правило, что для отопления требуется 100 Вт тепловой энергии на каждый квадратный метр площади помещения. Значит, просчитать количество не составит особого труда – площадь умножается на 100 и делится на тепловую мощность одной секции выбранной модели радиатора.

Например, комната 18 м², требует, соответственно 1800 кВт тепловой энергии. Значит, если выбран типовой МС-140 с удельной мощностью на секцию в 160 Вт, потребное количество будет 11,25. Значение округляется в большую сторону до целого. Итого – 12 секций.

Расчет, действительно, прост, но весьма неточен. Дело в том, что 100 Вт/м² — весьма усредненная величина, и в разных климатических условиях, понятно, не отражает в полной мере потребности в тепловой энергии —  где-то этого может и недоставать, а в южных регионах такая мощность будет попросту излишней. Кроме того, имеют немалое значение особенности здания, расположения помещения по сторонам света, размер и количество окон и их конструкция, степень утепленности стен и потолка. Даже способ врезки батарей в отопительный контур – и тот способен повлиять на отдаваемые радиаторами тепло.

Поэтому предлагаем читателю воспользоваться специальным калькулятором, в котором уже заложено большинство влияющих на требуемую мощность отопления критериев. Введите запрашиваемые значения – и сразу получите результат, в зависимости от выбранного типа чугунного радиатора:

Калькулятор расчета необходимого  количества секций чугунного радиатора

Перейти к расчётам

Итак, был подробно рассмотрен чугунный радиатор МС-140. Несмотря на более чем солидный возраст модели и, как кому-то кажется, неказистый вид, не приходится сомневаться в том, что подобные отопительные приборы  нескоро уйдут квартир и домов, послужат еще не одному поколению.
