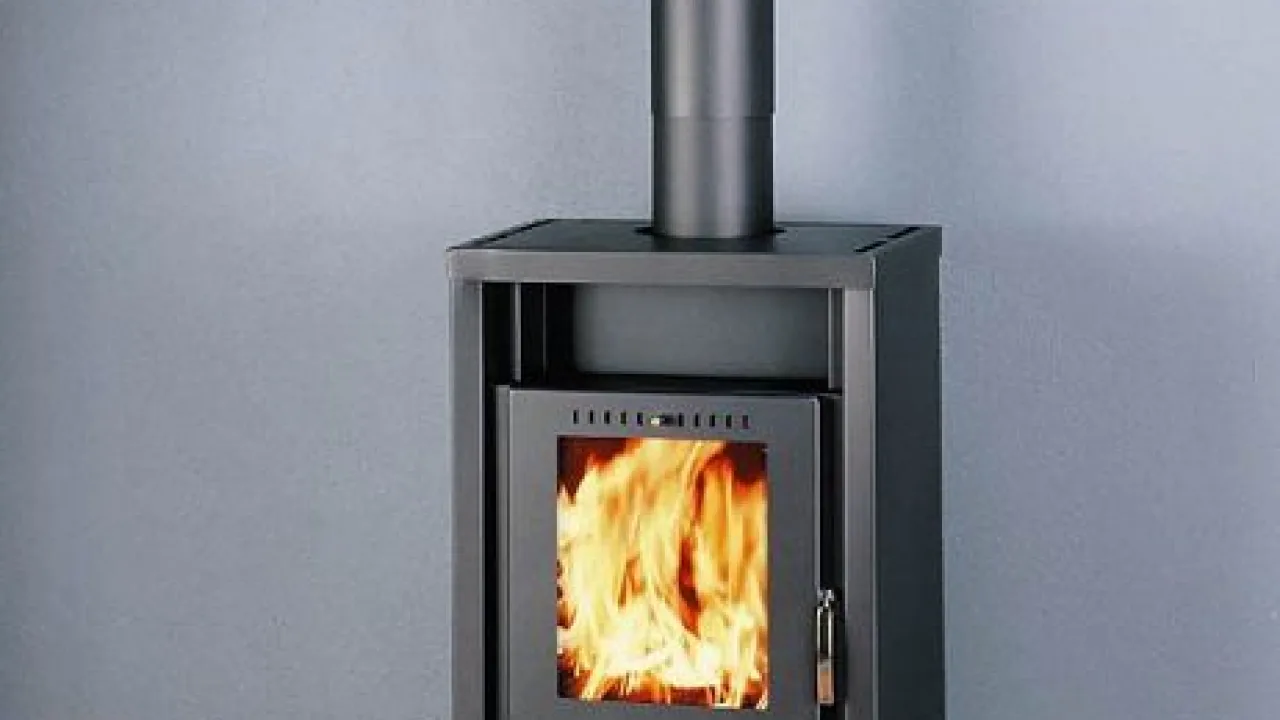

Дымоход для буржуйки


Дымоход для буржуйки

Популярность буржуйки, даже при большом выборе более современных печек, остаётся высокой. Это можно объяснить ее компактностью, небольшой стоимостью самого прибора, возможностью установить в любом помещении, относительной легкостью самостоятельного изготовления буржуйки даже из подручных материалов. Но простота конструкции вовсе не означает каких-либо послаблений с системой отвода продуктов сгорания – качественный и надежный дымоход для буржуйки так же необходим, как и для любой другой печи.

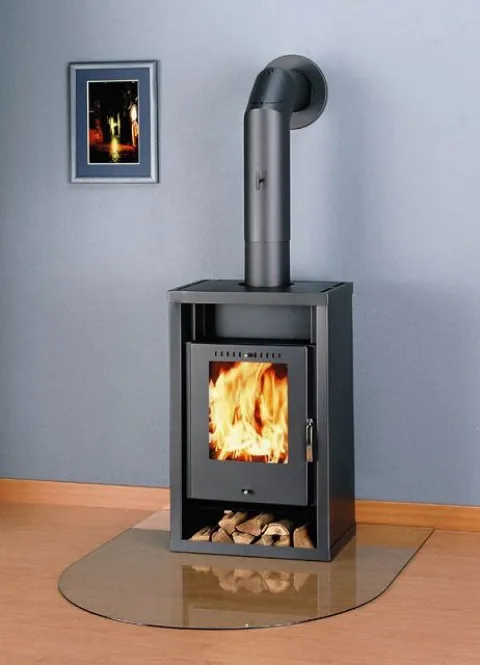

Дымоход для буржуйки

Дымоход для буржуйки

Традиционно буржуйки применяют для обогрева в гараже, мастерской или же в маленьком дачном домике. Кроме этого, осовремененные буржуйки, имеющие вполне эстетичный внешний вид, устанавливают и в жилых загородных особняках, дополнительно к центральному или автономному отоплению.

Если установка буржуйки будет производиться собственными силами, то, прежде чем переходить к процессу монтажа, рекомендовано тщательно разобраться в конструкции дымохода к печи. Так как буржуйка в подавляющем числе случаем изготавливается из металла, то и дымоход для нее подойдет именно металлический. Сегодня в торговых сетях представлен достаточно широкий ассортимент различных элементов, из которых несложно самостоятельно собрать дымоход любой конструкции, если, конечно, знать, как правильно это делается.

Варианты конструкции дымохода

Принципиальная схема конструкции дымохода для буржуйки может быть исполнена по одному из трех видов, различающихся по месту расположения трубы и ее выходу из помещения наружу.

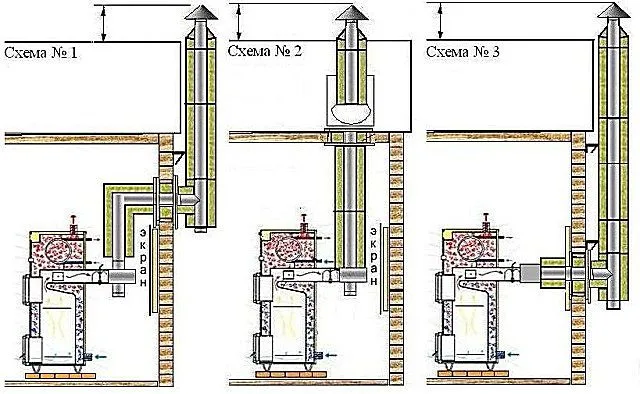

Три основных схемы расположения дымохода в помещении

Три основных схемы расположения дымохода в помещении

  • Дымоход может выходить на улицу через стену на уровне 200 ÷ 250 мм от потолка. Это - удобная и эффективная конструкция, так как тот отрезок дымоотводной трубы, который проходит через помещение, будет играть роль своеобразной «батареи», достаточно мощного теплообменника, который эффективно включается в общий процесс обогрева, отдавая в комнату вырабатываемое печью тепло. Это способствует повышению общей теплоотдачи от буржуйки, а значит, для достижения и поддержания нужного уровня температуры будет истрачено намного меньше топлива.
  • Второй вариант редко применяют в условиях гаражей или мастерских, так как конструкция достаточно трудоемка в монтаже. В этом случае дымоход тоже проходит через все помещение, но не сворачивает в отверстие в стене, а поднимается через потолочное перекрытие и выводится на улицу сквозь чердак и далее, через кровлю. Конструкция тоже весьма эффективна для обогрева комнаты, но для проведения трубы через чердачное перекрытие предпринять целый ряд мер, чтобы обезопасить от перегревания все потенциально боящиеся огня материалы. Для этого в толще перекрытия необходимо установить вокруг трубы специальный короб, который заполняется жаростойким составом, например, мелкофракционным керамзитом или минеральной ватой.

Проводя трубу через кровлю, также придется приложить немало труда, так как зазоры между кровельным материалом и дымоходом нужно обязательно гидроизолировать. Неправильно проведенные работы могут привести к протеканию крыши.

Если использовать эту конструкцию в двухэтажном доме, то труба, проходя через помещения первого и второго этажей, тоже будет участвовать в их обогреве, но нужно будет выполнить большой объем работ по оборудованию прохода через два перекрытия и через кровлю.

  • Третий вариант конструкции -  менее эффективный по теплоотдаче, но имеет значительно большую степень пожаробезопасности. В этом случае трубу дымохода сразу же выводят на улицу и закрепляют вертикально вдоль внешней стороны стены строения. При выборе этой конструкции, тепло для обогрева помещения будет исходить исключительно от самой буржуйки. Труба, даже при ее очень качественном утеплении, будет достаточно быстро выстуживаться и вытягивать тепло из печи, а значит, для нагрева помещения и для поддержания нужной температуры в нем потребуется больше топлива. Достоинство в том, что необходим всего один проход через вертикальную стенку, который, правда, также потребует качественной термоизоляции - он находится в непосредственной близости от печки, то есть в зоне высокотемпературного нагрева.

Чаще всего в условиях гаражей или мастерских выбирают первый, реже – третий, и совсем редко – второй вариант.

Чертеж дымохода и изготовление необходимых деталей

Наметив место установки печи-буржуйки и определившись с принципиальной схемой дымохода по его расположению, необходимо составить план-чертеж, который визуально покажет, какие же детали понадобятся для монтажа системы.

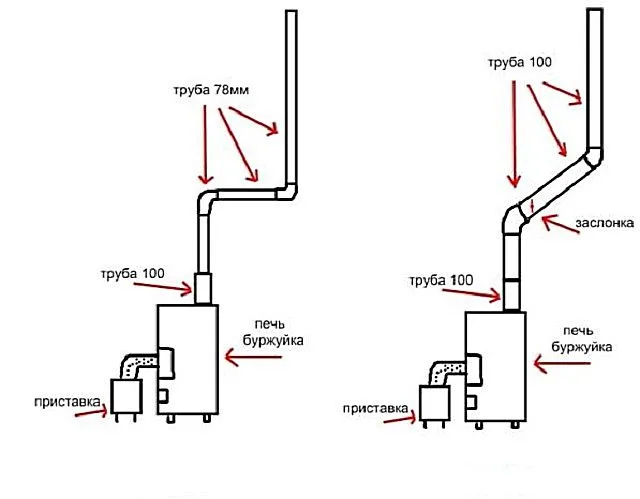

Чертеж может быть простым наброском - специалисты помогут разобраться в конструкции

Чертеж может быть простым наброском — специалисты помогут разобраться в конструкции

Чертеж можно сделать от руки, но главное – тщательно промерить и проставить на нем точные расстояния и размеры.

С этим рисунком можно будет смело отправляться в специализированный магазин, в котором опытный продавец-консультант без труда, опираясь на проставленные параметры, подберет все необходимые составляющие дымохода.

Если же дымоход будет изготавливаться самостоятельно, то лучше делать прямую трубу, так как элементы, которые помогут расположить дымоход под сложным углом, изготовить самостоятельно - достаточно трудно.

Очень важно помнить, что, если дымоход будет проходить через какие бы то ни было перекрытия, то соединение отдельных элементов дымоходной системы ни в коем случае не должны находиться внутри стен или перекрытий – стыки должны отстоять как минимум на 300 мм от них. Это условие является обязательным! - при разгерметизации соединений, которые под влиянием высоких температур полностью исключить невозможно, может создаться пожароопасная ситуация.

Кроме этого, такое расположение делает дымоход ремонтопригодным - в случае прогорания металла трубы, будет легко отсоединить поврежденную огнем часть, не демонтируя всей конструкции.

Самостоятельное изготовление дымоходных труб из листового металла не приветствуется – для этого процесса нужны специализированные приспособления и инструменты, серьёзный опыт соответствующей работы. Здесь важно все – и точное выдерживание нужного диаметра, и полная герметизация стыков, чтобы исключить даже малейшую вероятность просачивания через них дыма и газообразных продуктов сгорания. Самому выполнить – невозможно.

Если есть желание сэкономить, то вместо дорогих нержавеющих или никелированных дымоходов можно использовать обычные трубы из оцинкованной стали толщиной в 0,6 ÷ 1 мм, которые можно приобрести в магазине или же заказать у мастера-жестянщика.

Кстати, опытные мастера берутся даже за изготовление сэндвич-конструкций. Изготавливают две трубы разного диаметра и, обвернув меньшую трубу плотным слоем минеральной ваты, сверху надевают трубу большего размера.

Жестянщик по заказу может изготовить не только ровные элементы системы, но и колена под разными углами.

Составляющие системы дымохода

Изготовленные профессионально системы дымохода включают в себя все необходимые элементы, из которых можно выбрать детали для любой конструкции разной степени сложности. Причем, в магазинах представлены как обычные системы – однослойные металлические трубы без утепления, так и сэндвич-детали, а также все необходимые для их сопряжения элементы. Поэтому рекомендовано при устройстве дымоотводной трубы, в целях обеспечения безопасности и для долговременной эффективной службы дымохода, воспользоваться именно такой, продуманной до мелочей системой, а не «самопальной».

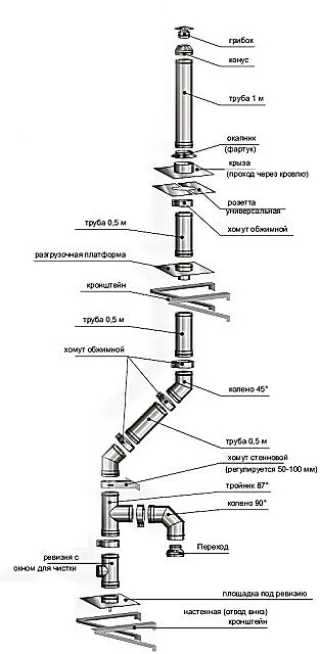

В настоящее время есть возможность приобретения любых комплектующих для дымохода

В настоящее время есть возможность приобретения любых комплектующих для дымохода

Покупая дымоход, необходимо учесть диаметр трубы. Если его приобретают на готовую буржуйку, то отталкиваются от диаметра патрубка, уже имеющегося на отопительном приборе. Если же буржуйка самодельная, то диаметр трубы должен варьироваться между 80 и 150 мм, в зависимости от объема топки. Рассчитывается диаметр просто - он должен больше объема топки в 2,7 раза, если считать диаметр в миллиметрах, а объем топки  в литрах. Так, например, для знакомой всем самой простой буржуйки «Гном» диаметр трубы составляет 110 мм при объеме ее топки в 40 литров.

Подготовив все необходимые элементы для выбранной модели дымохода, нельзя забывать и об уплотнительных материалах, которые необходимы для герметизации стыков отдельных деталей труб. Для этих целей используют жаростойкий герметик и асбестовый шнур.

Монтаж дымохода

Когда все будет подготовлено, можно переходить к монтажу дымохода из отдельных элементов. Если их достаточно много, то взяв за основу схему, можно предварительно выложить все детали в нужной последовательности. Так намного легче будет сориентироваться уже в процессе непосредственной сборки.

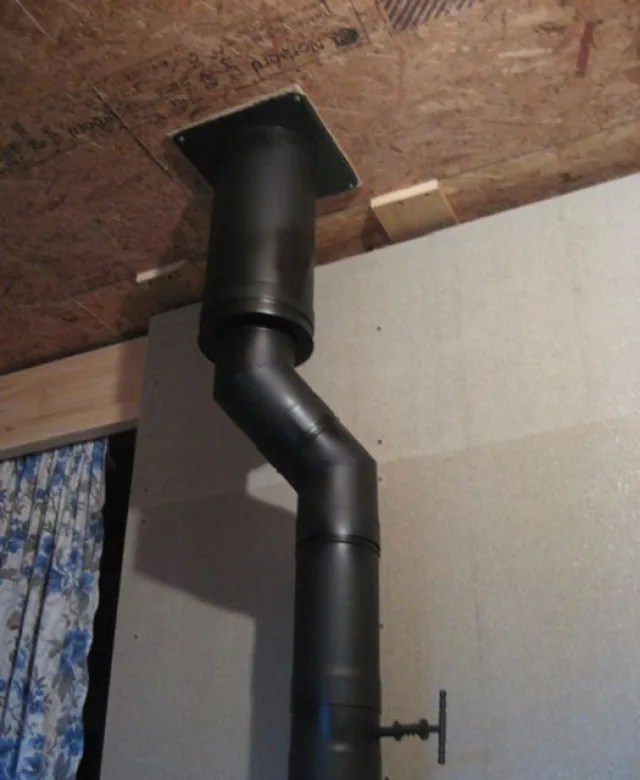

Стенка за буржуйкой и за дымоходом по всему его протяжению должна быть облицована негорючим и жаростойким материалом.

Стенка за буржуйкой и за дымоходом по всему его протяжению должна быть облицована негорючим и жаростойким материалом.

  • Первым шагом необходимо облицевать стену за буржуйкой и трубой дымохода жаростойким материалом, например, асбестовыми листами.
  • Далее, в стене или потолке необходимо проделать сквозное отверстие. Его размер будет зависеть от того, какой способ изоляции стены от трубы будет выбран.
  • Если стена деревянная, то необходимо изготовить (или приобрести) короб, с круглым отверстием в центре, диаметр которого должен быть на 3 ÷ 5 мм больше диаметра трубы. Края короба должны отделять трубу от стены или перекрытия на 150 ÷ 200 мм.

Короб, встраиваемый в перекрытие, может быть с максимальной плотностью заполнен базальтовой стекловатой, иди же средне- или мелкофракционным керамзитом, который засыпается после установки трубы. Короб в деревянной стене лучше всего заполнить несколькими слоями асбестовых полос, в которых делают проходное круглое отверстие.

Если стена кирпичная, то в устроенное отверстие обычно устанавливают специальный проходной стакан.

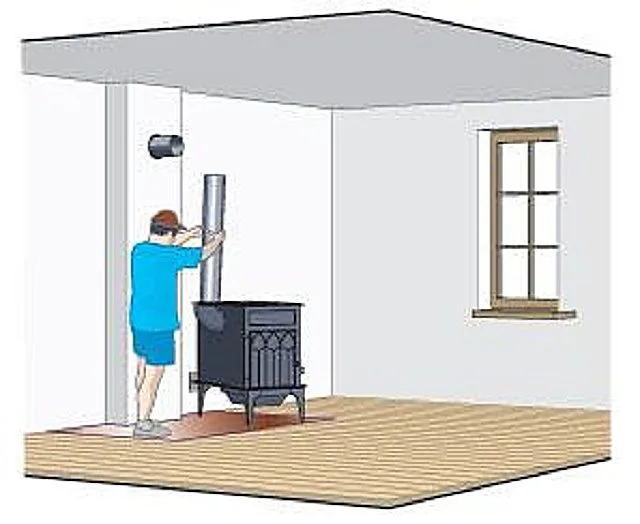

Вывод трубы наружу по первому варианту ...

Вывод трубы наружу по первому варианту …

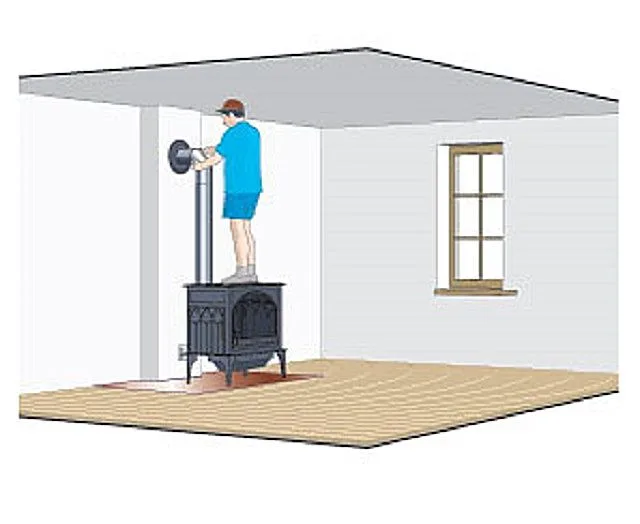

... с прохождением через вертикальную стенку

… с прохождением через вертикальную стенку

Проходной узел необходимо надежно закрепить и с внешней стороны здания, и с внутренней.

  • Следующим шагом на патрубок установленной буржуйки с применением термостойкого уплотнителя надевается самый нижний участок трубы. Он обязательно фиксируется на патрубке с помощью специального хомута – прорыв газов должен быть полностью исключен!
  • Если выходное отверстие устроено в стене, то следующим сегментом трубы может быть колено, изготовленное под нужным углом.

Если же дымоход будет выводиться через потолок, то устанавливается ровный участок трубы, с таким расчетом, чтобы он или заканчивался за 400 ÷ 500 мм от потолка, или же поднимался над чердачным полом на 300 ÷ 400 мм.

  • Далее, работа проходит на чердаке или снаружи дома.

В кровельном материале крыши также устраивают отверстие, которое обрамляется со стороны помещения чердака металлической панелью с круглым (для крутых скатов – эллиптическим) отверстием для выхода трубы.

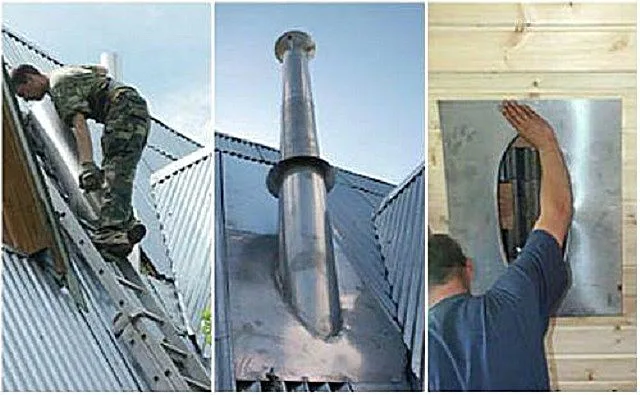

Прохождение дымоходной трубы через кровлю здания

Прохождение дымоходной трубы через кровлю здания

  • Дымоход после прохода через чердачное помещение выводится на крышу. Зазоры между кровельным материалом и трубой обязательно гидроизолируются. Подобная операция может проводиться с применением разных элементов - это может быть металлическая панель, подобранная в комплекте с другими сегментами дымохода, или же специальный эластичный жаростойкий элемент, который плотно охватывает трубу и крепится на герметик к кровле.

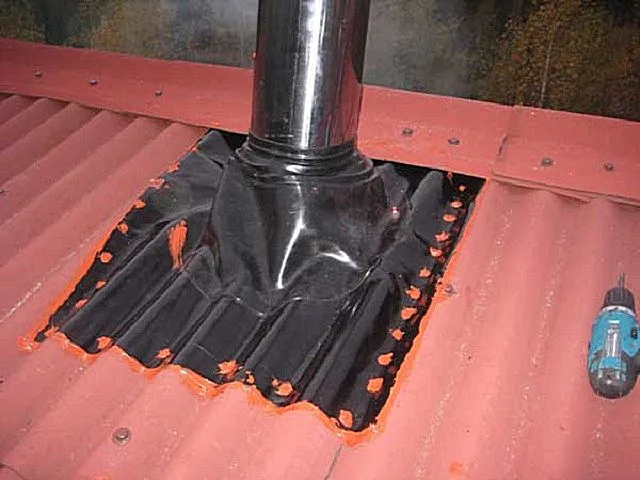

Специальный блок (флэш) для гидроизоляции прохода трубы через кровлю

Специальный блок (флэш) для гидроизоляции прохода трубы через кровлю

 Последний удобен тем, что, его легко уложить даже на сложную, ребристую кровлю.

  • Желательная общая высота дымохода составляет около пяти метров, но в случае с трубой для буржуйки в подсобных помещениях высота может быть несколько сокращена. Главное - поднять ее над крышей, согласно установленным правилам, которые достаточно наглядно показаны на схеме.

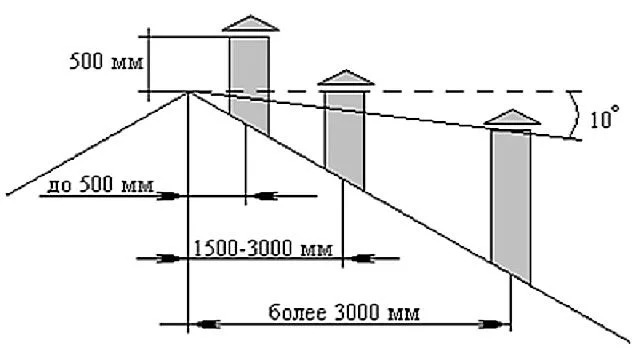

Закономерность расположения трубы относительно конька крыши

Закономерность расположения трубы относительно конька крыши

  • При выведении трубы через стену, с наружной стороны здания на патрубок, торчащий из стены, надевается колено, которое задает вертикальное направление трубы вдоль здания.
  • Наружная труба должна быть утеплена или же выполнена из сэндвич-сегментов. Дымоход для надежности крепится к стене специальными кронштейнами, которые также могут входить в приобретенный комплект, а могут быть изготовлены самостоятельно из металлического уголка.
  • Подняв трубу до уровня конька крыши и надежно закрепив ее на стене, сверху на дымоход обязательно надевают грибок, который защитит канал от попадания вовнутрь осенней листвы и от воды во время дождей или снегопадов.

Видео: монтаж несложного дымохода для буржуйки в бытовке

Уход за дымоходом

 Чтобы у печки-буржуйки всегда была хорошая тяга, и не случалось задымлений в помещении, нужно обязательно проводить профилактические мероприятия, которые помогут содержать дымоход в порядке.

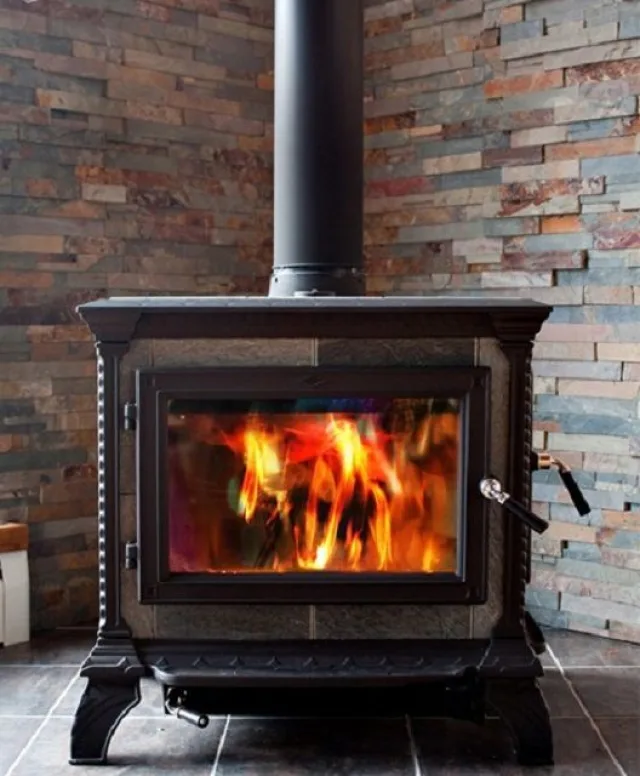

Любой дымоход требует периодических профилактических работ

Любой дымоход требует периодических профилактических работ

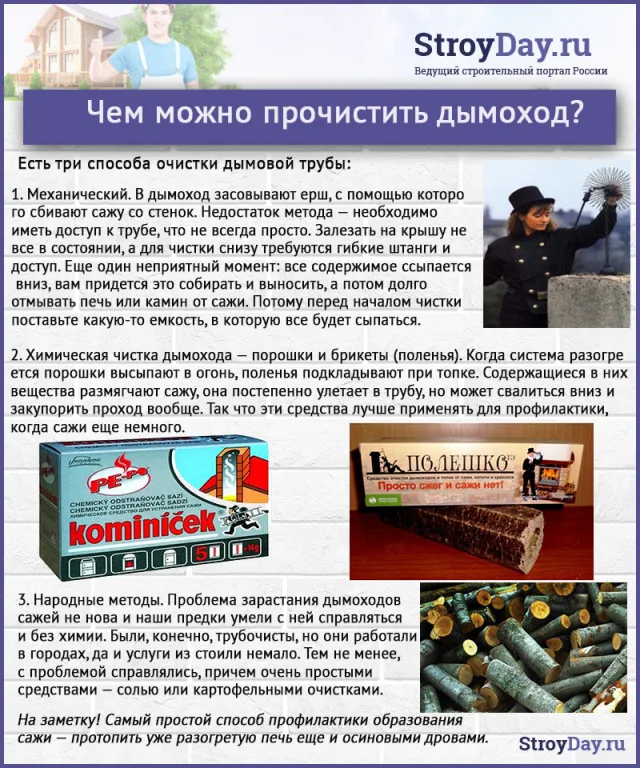

  • Для того чтобы труба была чистой от сажных отложений, необходимо периодически в сжигаемые дрова добавлять химические средства, специально предназначенные для разрыхления нагара.

Для этих же целей применяют и осиновые дрова, которые способствуют очистке внутренних стенок. Чтобы очистить трубу с их помощью, для профилактической топки используют только дрова осины. Желательно, чтобы они не прогорали быстро, а тлели максимально возможное время в топке. Для создания таких условий искусственно снижают тягу, закрывая поддувало после того, как дрова хорошо разгорятся.

  • Ежегодно проводят механическую очистку трубы от нагара и ржавчины. Для этого можно использовать специальный прочистной ерш с грузом.

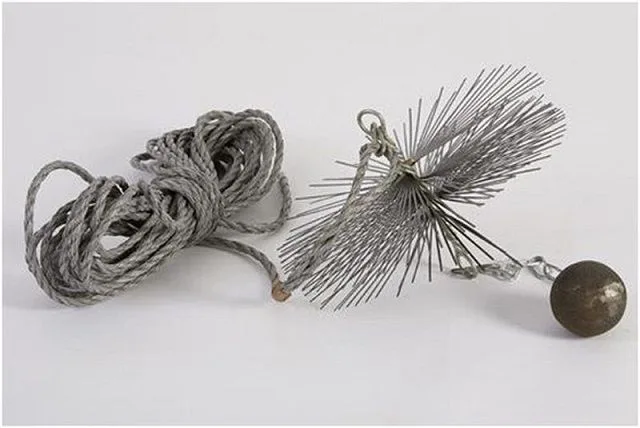

Специальный ерш для очистки дымохода от сажных наслоений

Специальный ерш для очистки дымохода от сажных наслоений

  • После каждой очистки обязательно проводят ревизию поверхности, осторожно опуская в дымоход включенную лампочку. Это необходимо, чтобы вовремя обнаружить прогары или трещины.

Процесс монтажа дымохода из готовых сегментов - достаточно прост, и с ним вполне можно справиться самостоятельно. Если же имеется желание и изготовить части трубы самостоятельно, то лучше от этого сразу отказаться, особенно при отсутствии опыта в подобной работе.

Так как любой дымоход должен отличаться высочайшей надежностью, а все сегменты при стыковке должны идеально совпадать друг с другом для их герметизации, рекомендовано устанавливать детали, изготовленные исключительно на профессиональном уровне. Нужно помнить, что попадание угарного газа в помещение из плохо заделанных швов или прогоревших отверстий представляет собой, без преувеличения, смертельную опасность.

Видео: еще один вариант монтажа дымохода для буржуйки
