Электродный котел своими руками


Электродный котел своими руками

Электродный (другое название – ионный) котел является одной из вариаций электрических приборов отопления. Он используется преимущественно в загородных домах и отличается тем, что вместо привычных ТЭНов оборудован набором электродов, которые, собственно, и занимаются нагревом рабочей жидкости. Подобное нововведение позволило избавиться от недостатков, характерных для электрооборудования – низкой производительности и небольшого эксплуатационного срока. Благодаря простоте конструкции, можно сделать электродный котел своими руками. Но перед тем как приступить к сборке, следует ознакомиться с особенностями его работы.

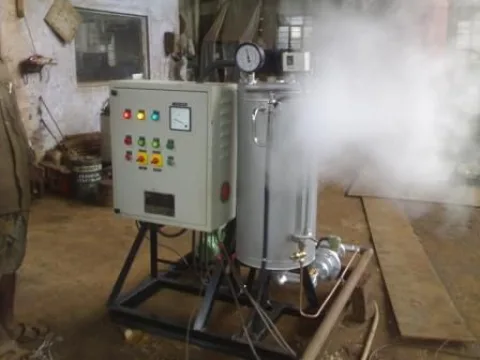

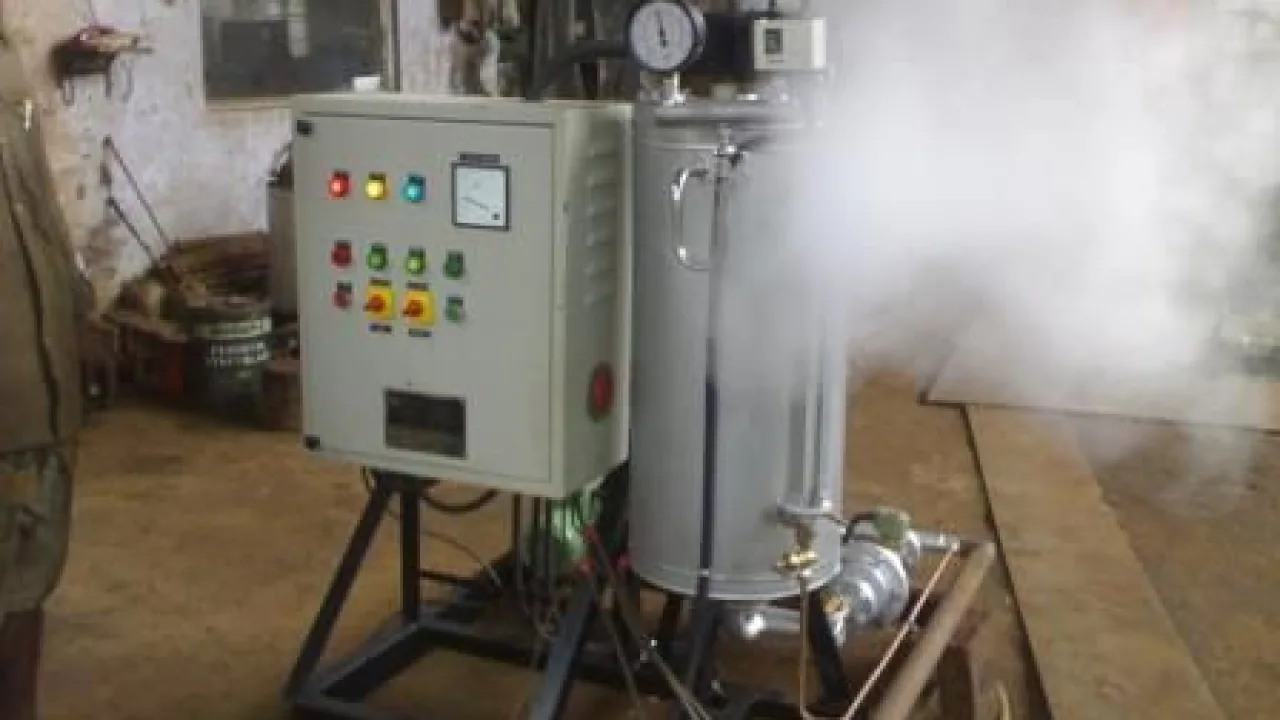

Электродный котел своими руками

Электродный котел своими руками

Конструктивные особенности

С конструктивной точки зрения такой котел – это небольшая цельнометаллическая труба с полиамидным напылением (оно выполняет функцию изолятора). К корпусу подсоединены ввод и вывод теплоносителя, а также клеммы питания. С одной стороны в трубу вставляется набор изолированных электродов, в то время как другая герметично запаяна.

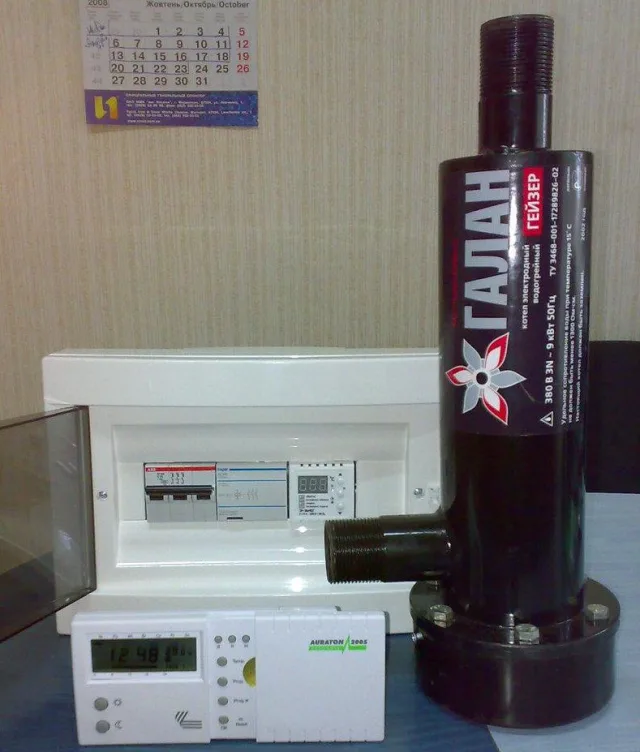

Котел электродный

Котел электродный

Рассмотрим технические параметры заводских моделей.

  1. Длина – до 60 см, диаметр – не более 32 см.
  2. Мощность может варьироваться между 2 и 50 кВт, другими словами, котлы способны отапливать помещение площадью до 1500 м².
  3. Также они могут быть одно- и трехфазными. В первом случае подразумеваются маломощные приборы, используемые в частных домах, во втором – котлы с высокой производительностью, предназначающиеся для объектов промышленного типа.
  4. Оптимальное значение потребления энергии достигается при температуре рабочей жидкости в 75ᵒС. Если показатель выше, то потребление энергии увеличивается, а если ниже, то оно, соответственно, снижается (при минусовых температурах показатель теплопроводности у жидкости ухудшается).

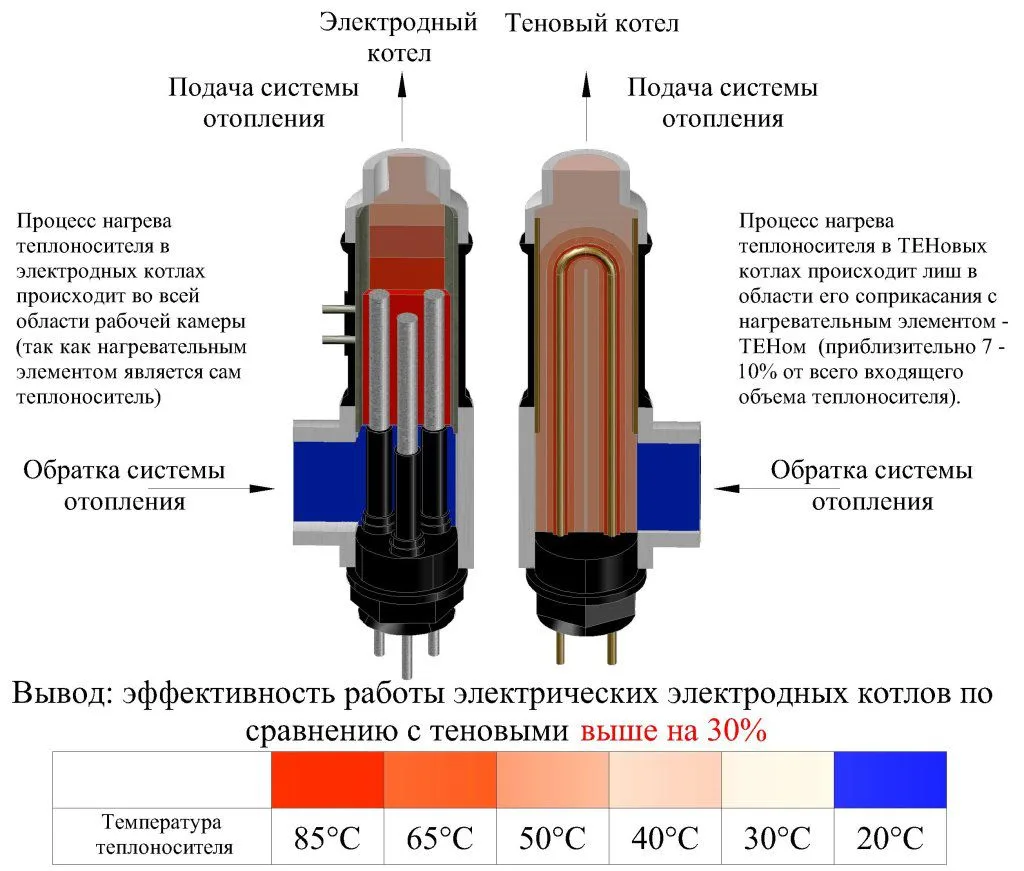

    Принцип работы электродного котла. Сравнение электродного и тенового котлов

    Принцип работы электродного котла. Сравнение электродного и тенового котлов

По способу подачи теплоносителя ионные приборы могут быть двух типов:

  • открытые системы характеризуются тем, что нагретая жидкость движется естественным путем, передает тепло и направляется обратно в теплогенератор;
  • в закрытых же имеются специальный насос и расширительный бак – они необходимы для начального этапа прогрева рабочей жидкости.

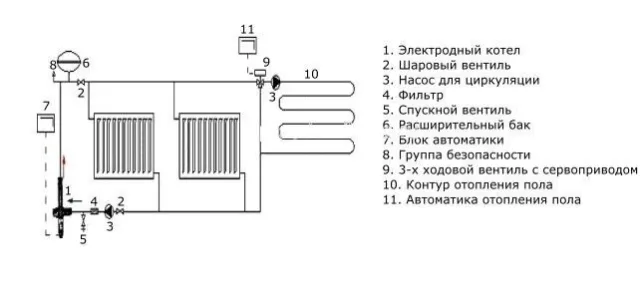

    Обвязка котла

    Обвязка котла

Видео – Как работает котел

О достоинствах

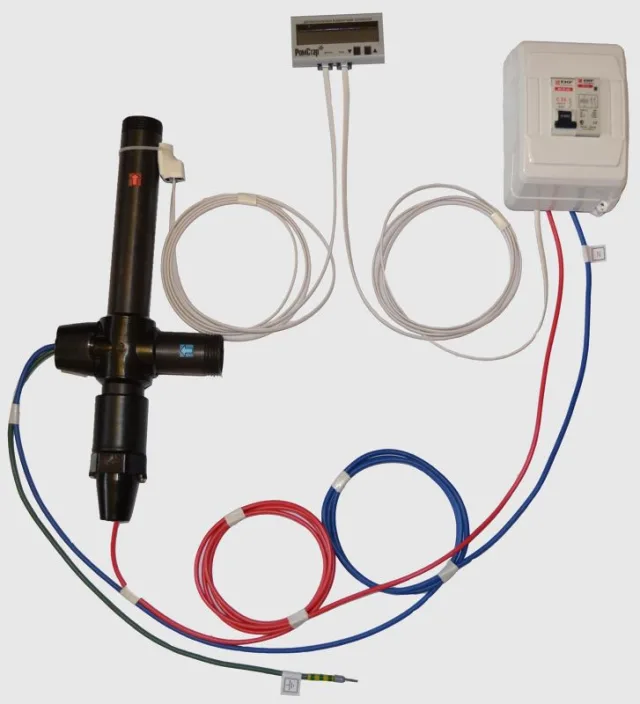

Электродный котёл РОМСТАР 2 смарт (комплект)

Электродный котёл РОМСТАР 2 смарт (комплект)

  1. Главным достоинством ионных котлов является высокий КПД (до 98%), что объясняется относительной простотой работы прибора.
  2. Небольшие размеры позволяют использовать их даже в малогабаритных домах.
  3. У электродных котлов отсутствует «сухой ход». Жидкость является полноправным «участником» рабочего процесса, поэтому ее отсутствие не вызовет перегрев системы – только цепь разомкнется.
  4. Перепады напряжения в этом случае не страшны – если оно снизится, то прибор не отключится, он просто заработает с меньшей мощностью.
  5. Экономичность – еще одно достоинство электродных котлов.
  6. Наконец, они быстро достигают заданной температуры и так же быстро остывают, что позволяет эффективнее использовать автоматическое управление.
    Принцип действия

    Принцип действия

    Чертеж ионного электрокотла

    Чертеж ионного электрокотла

О недостатках

Но есть и своим минусы, среди которых:

  • невозможность работы от аварийных систем электропитания;
  • высокие требования к проводимости теплоносителя;
  • необходимость в заземлении вследствие высокого риска поражения током;
  • необходимость в специальных знаниях для контроля работы прибора.

Также отметим, что попадание воздуха в корпус может привести к достаточно быстрому образованию коррозии.

Технология изготовления. Инструкция

После ознакомления с устройством котла можно попытаться сделать аналогичный прибор в домашних условиях. Этот процесс не настолько труден, как может показаться, но требует предельной осторожности и внимательности. В противном случае готовое изделие может быть небезопасным.

Этап 1. Подготовка всего необходимого

Для работы потребуется такое оборудование:

  • сварочный аппарат;
  • электроды;
  • железный тройник;
  • электродная изоляция (из полиамида);
  • нулевой провод;
  • муфта;
  • клеммы заземления;
  • труба соответствующих размеров из стали;
  • изоляция для клемм.

Обратите внимание! На подготовительном этапе следует изучить схему работы подобного оборудования.

Этап 2. Сборка ионного котла

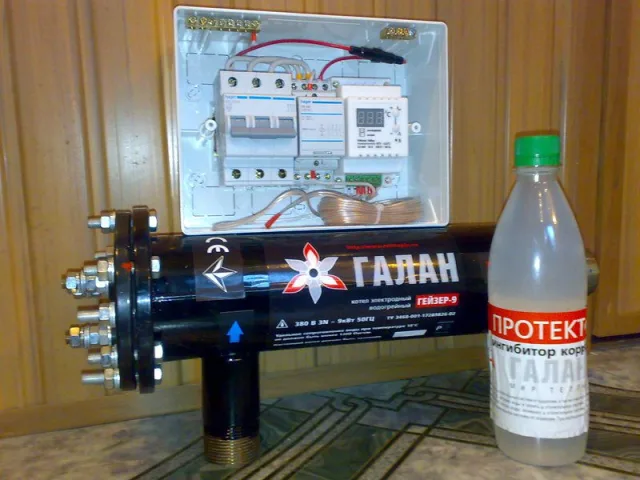

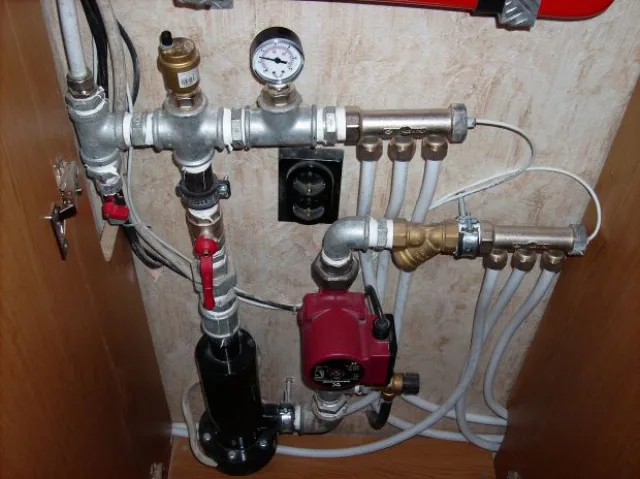

Собираем котел

Собираем котел

Вначале уясним несколько важных аспектов. Так, ионному котлу необходимо заземление, о чем упоминалось выше, а еще нулевой кабель должен подаваться исключительно на наружную трубу. Также стоит помнить о том, что фаза должна подаваться лишь на электроды.

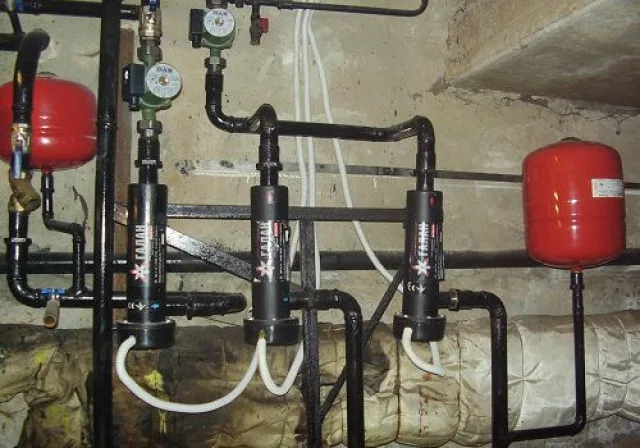

Собираем котел

Собираем котел

При соответствующей подготовке процедура сборки не должна вызывать никаких затруднений.

Собираем котел

Собираем котел

Шаг 1. Вначале берется заранее приготовленная труба (оптимальные размеры – длина 25 см, диаметр 8-10 см). С одной стороны в трубу помещается набор электродов, с другой же устанавливается муфта для подключения к отопительной магистрали.

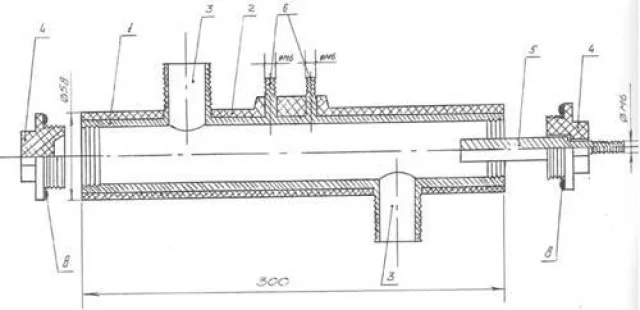

Чертеж ионного котла

Чертеж ионного котла

Обратите внимание! Для монтажа электродов требуется тройник, посредством которого и будет происходить вход/выход теплоносителя.

Шаг 2. Возле электрода устанавливается изолятор, который помимо своей прямой функции послужит одновременно для дополнительной герметичности котла.

Шаг 3. Для изготовления изолятора используется термоустойчивый пластик высокого качества. Но для прибора важна не только герметичность, но еще и возможность резьбового соединения электрода с тройником. Именно поэтому рекомендуется поручить изготовление изолятора опытному специалисту, который сделает деталь в соответствии с необходимыми размерами.

Детали для сборки котла

Детали для сборки котла

Шаг 4. К корпусу приваривается большой болт. Далее к болту крепится нулевой кабель и заземляющие клеммы.

Обратите внимание! Для большей надежности можно прикрепить второй болт, аналогичный первому.

Шаг 5. После подключения к отопительной системе (это выполняется с помощью муфты) остается лишь скрыть готовый котел посредством декоративного покрытия. Такое покрытие необходимо не столько в целях эстетики, сколько для безопасности, защиты от поражений током. Не стоит пренебрегать этим, т. к. необходимо максимально ограничить доступ к теплогенератору.

Этап 3. Монтажные работы

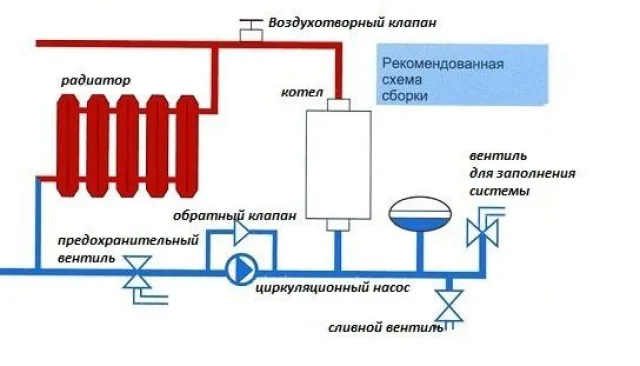

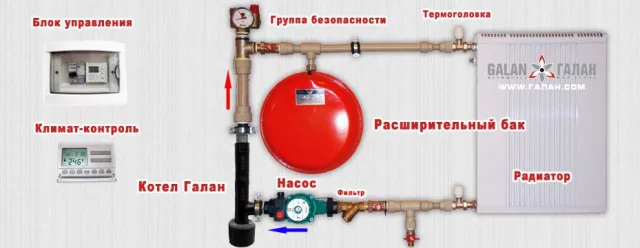

Схема подключения котла

Схема подключения котла

Схема подключения котла

Схема подключения котла

На этом этапе обязателен монтаж таких элементов системы:

  • воздухоотводчики;
  • манометр;
  • предохранитель.

При этом запорная арматура устанавливается уже после расширительного бака. Более детально с особенностями подключения поможет ознакомиться приведенная выше схема.

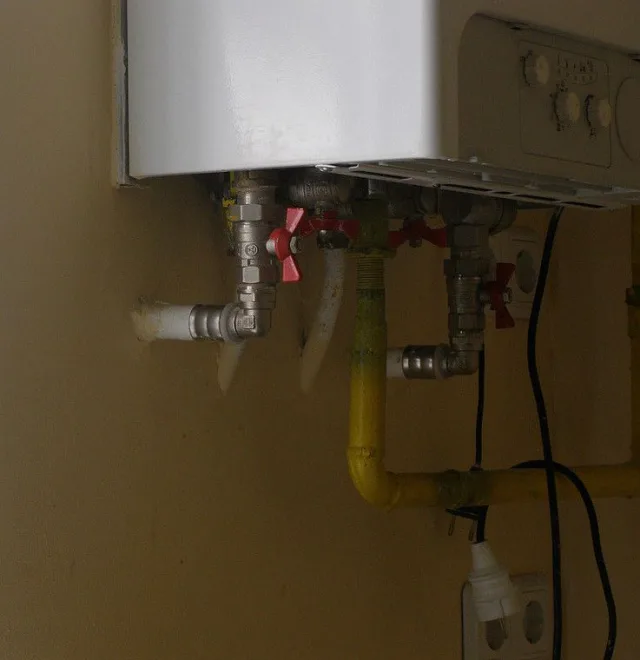

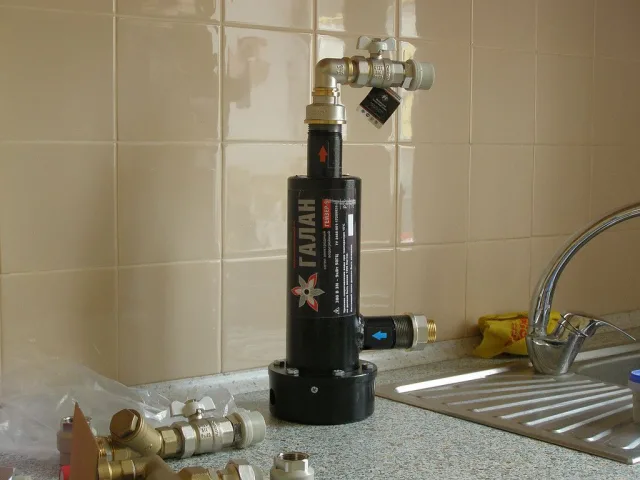

Монтаж котла электродного

Монтаж котла электродного

Монтаж котла электродного

Монтаж котла электродного

Схема подключения

Схема подключения

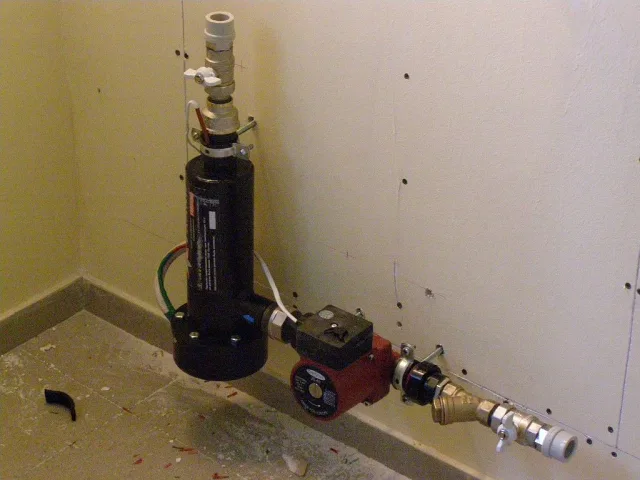

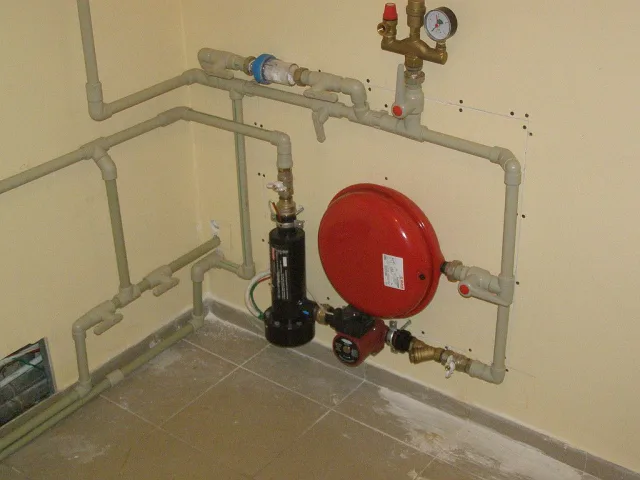

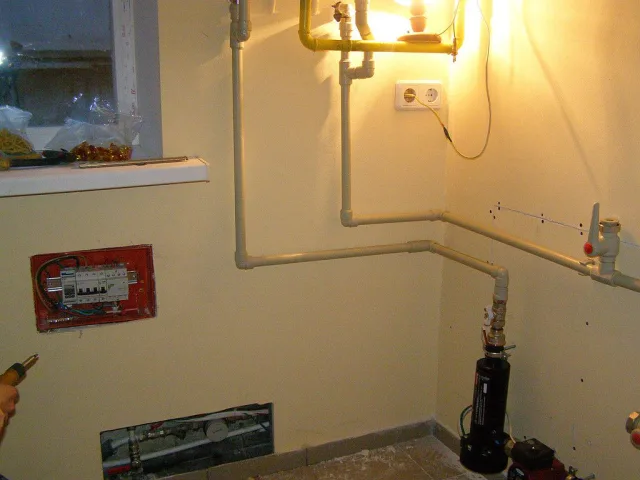

Сборка системы отопления

Сборка системы отопления

Сборка системы отопления

Сборка системы отопления

Сборка системы отопления

Сборка системы отопления

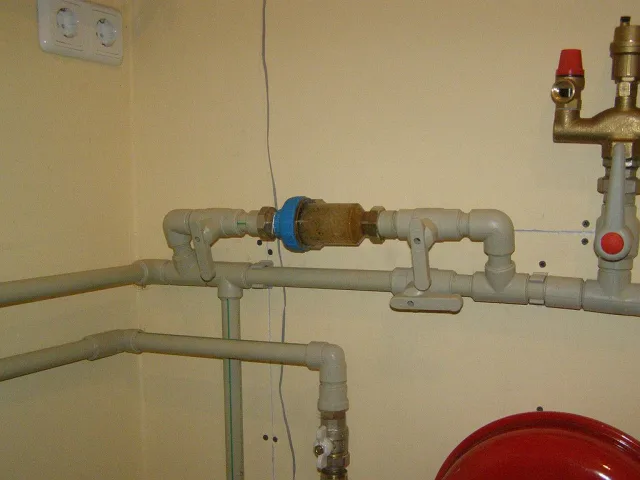

Полифосфатный фильтр

Полифосфатный фильтр

Настройка электродного котла

Настройка электродного котла

Видео – Ионный котел своими руками

Другие важные моменты установки.

  1. Котел устанавливается исключительно вертикально, что объясняется только особенностями функционирования. Крепежные элементы должны быть отдельными.
  2. Перед монтажом прибора вся отопительная система тщательно промывается. Для этого берется чистая вода, разбавленная соответствующим средством (таким, к примеру, как Rothenberger). Если используется загрязненный теплоноситель либо магистраль была некачественно промыта, то производительность ионного котла существенно снизится.

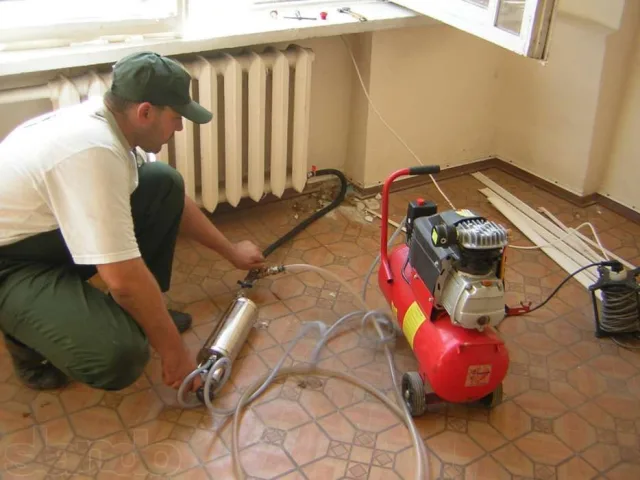

    Промывка системы

    Промывка системы

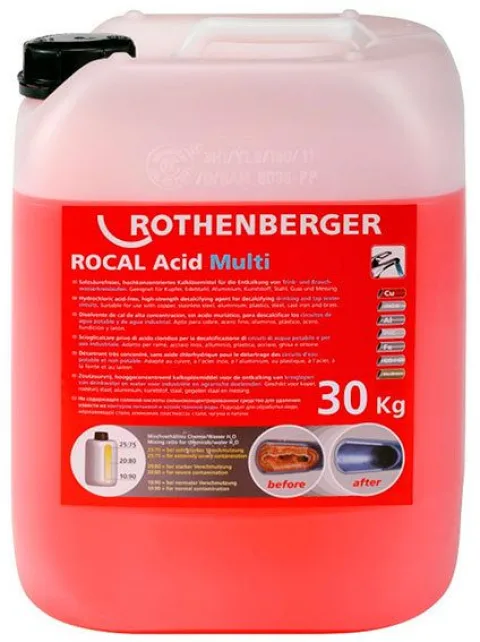

    Средство для промывки

    Средство для промывки

  3. Для заземления можно использовать лишь медный кабель ø4 мм (или больше) с сопротивлением не выше четырех Ом. Кабель подключается к клемме-нулю, которая, соответственно, расположена в нижней части корпуса агрегата.
  4. Отопительные приборы (батареи) подбираются в соответствии с объемом системы. Оптимальный вариант – киловатт мощности прибора соответствует 8 литрам суммарного объема. Если превысить этот показатель, то котел будет функционировать дольше, чем требуется, вследствие чего возрастут затраты на электроэнергию.
  5. Помимо того, при обустройстве отопительной системы предпочтение следует отдать биметаллическим сплавам или алюминию. Неприемлемо использование других сплавов, поскольку в них имеется много различных примесей, которые воздействуют на электропроводность рабочей жидкости.
  6. Если устанавливается открытая система, то используемые батареи в любом случае должны иметь полимерное напыление на внутренней поверхности, что воспрепятствует доступу воздуха и, как следствие, предотвратит коррозию. У систем закрытого типа подобного недостатка нет.
  7. От чугунных изделий следует отказаться вовсе, ведь примеси, содержащиеся в них в большом количестве, снизят производительность ионного котла. Также у таких батарей слишком большой объем, что повысит потребление электроэнергии.

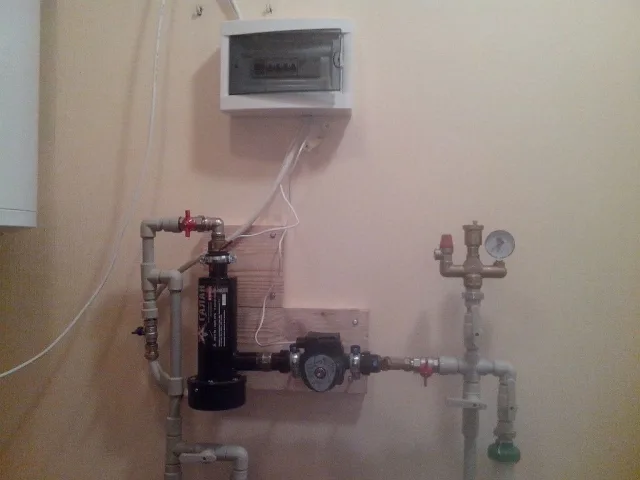

    Установленный котел

    Установленный котел

Видео – Подключение котла «Галаган»

Об используемом теплоносителе

Электродные котлы не нуждаются в специально подготовленном теплоносителе, для этого может быть использована обыкновенная вода (при условии, что ее удельное сопротивление не превысит 1,3 кОм/см). В связи с этим вода все же нуждается в определенной подготовке. Так, если залить просто дистиллированную воду, то никакого успеха это не принесет, т. к. она не проводит электричества.

Процесс подготовки заключается в проведении экспериментов, вследствие которых сопротивляемость повышается (для этого используется пищевая сода, для приборов из алюминия – АСО-1) или уменьшается (добавляется талая или дождевая вода).

В качестве заключения

Теперь вы знаете, каков принцип работы электродного котла и как можно собрать подобный агрегат в домашних условиях, сэкономив немало денег. Главное в работе – четко следовать инструкции и соблюдать требования техники безопасности. В таком случае никаких проблем не возникнет.

Характеристики электродных электрических котлов Очаг-2 Очаг-3 Очаг-5 Очаг-6Гейзер-9Гейзер-15Вулкан-25
Объем отапливаемого помещения (м.куб)75120175200340550850
Номинальная потребляемая мощность (кВт)235691525
Номинальное напряжение (В)220220220220380380380
Ориентировочный полугодовой расход электроэнергии (кВт/ч)(при правильной теплоизоляции помещения)0,50,751,251,5346,5
Максимальный ток электрокотла по каждой фазе (А), частота 50 Гц9,113,722,727,313,722,737,5
Номинальный ток автоматики. Электромеханический вариант (А)202625323x163x253x40
Сечение провода, медь (мм.кв.) 220 В4
(220 В)
4
(220 В)
6
(220 В)
6
(220 В)
4 (380 В)4 (380 В)6 (380 В)
Рекомендуемый объем теплоносителя в отопительной системе (л)20-4025-5030-6035-7050-100100-200150-300
Диаметр патрубков «Вход» и «Выход» электродного электрокотла (мм)25252525323232
Класс защиты от поражения электрическим током1111111
Длина (мм)315315315355360410460
Масса (кг)1,11,11,11,15,05,35,7
