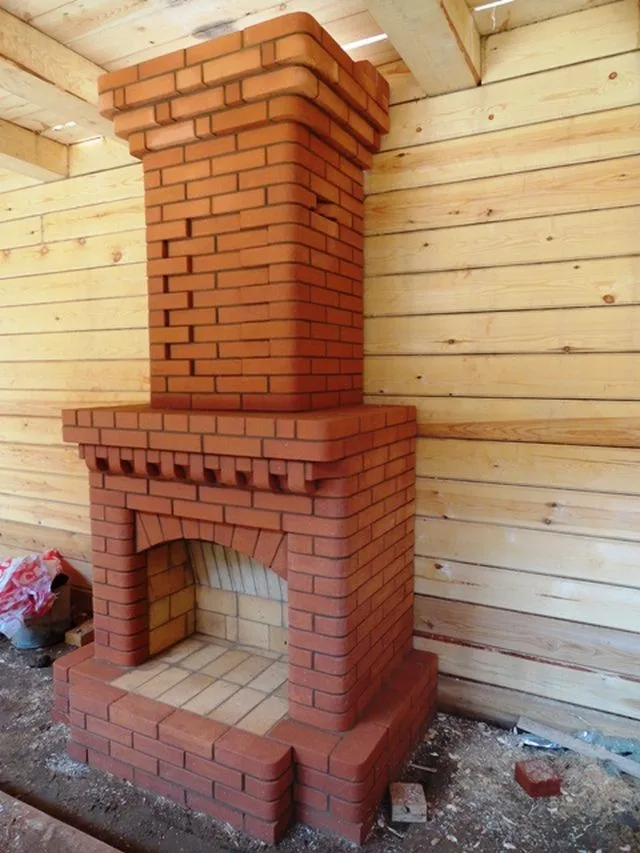

Как выложить камин своими руками


Как выложить камин своими руками

Огонь всегда состоял на службе человека, состоит и сейчас. Но в большинстве устройств он скрыт от человеческого глаза: находится либо в недрах отопительных котлов, либо под посудой на кухонной плите. Но инстинктивная тяга к открытому огню у человека не исчезала никогда, поэтому и существует постоянное желание к сооружению в своем жилище камина. Те люди, которые умеют это делать – мастера печники, в понимании многих людей, обладают какими-то сакральными знаниями, недоступными для простого обывателя, хотя на самом деле в основе обустройства каминов стоят законы физики и инженерное дело. И, в принципе, любой человек может постичь эту науку — как выложить камин своими руками. Нужно только огромное желание и терпение.

Как выложить камин своими руками

Как выложить камин своими руками

Общие сведения о каминах

Камин по своей сути является печью, только конструкция у него упрощенная. В большинстве случаев он имеет открытую топку и конструкция у него менее массивная, поэтому тепла он накапливает гораздо меньше, чем печь. Дымовой канал камина прямой, не имеющий дымооборотов, топливо сгорает быстрее, чем в печи и значительная часть тепла вылетает в трубу. Можно сказать, что камин несет больше декоративно-эстетическую функцию, чем отопительную, но это нисколько не умаляет его достоинств. Важным преимуществом камина является способность очень быстро отопить помещение лучевым теплом от горящего пламени. Большой объем кислорода, сгорающий в топке, способствует поступлению свежего воздуха, при условии, если правильно организована приточная вентиляция. В помещениях, где периодически зажигают камин, будет всегда сухо и будет отсутствовать затхлый запах, даже при отсутствии основной системы отопления.

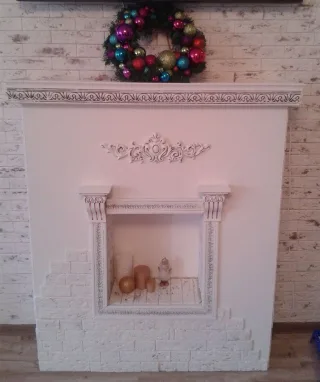

Декоративный камин своими рукамиИщете, как сделать декоративный камин своими руками?

Предлагаем вам ознакомиться с пошаговым руководством о том, как сделать декоративный камин из старого шкафа своими руками. Кроме этого в данном материале подробно показан процесс отделки камина лепниной и этап подключения светодиодной ленты!

Современные камины с закрытой топкой уже можно назвать мини-печью, так как в них организован конвекционный нагрев воздуха. КПД таких каминов гораздо выше, в них более полно и эффективно сгорает топливо, они могут отопить не только одну комнату, но даже и небольшой дом. Если хозяева захотят насладиться созерцанием открытого огня, то дверцу можно открыть, а в некоторых моделях даже поднять.

Современная каминная топка может работать как с открытым топливником, так и с закрытым

Современная каминная топка может работать как с открытым топливником, так и с закрытым

Устройство камина открытого типа

Прежде чем начинать обустройство камина, будет полезно узнать из каких конструктивных элементов он состоит, и их назначении. Схема камина в разрезе показана на рисунке.

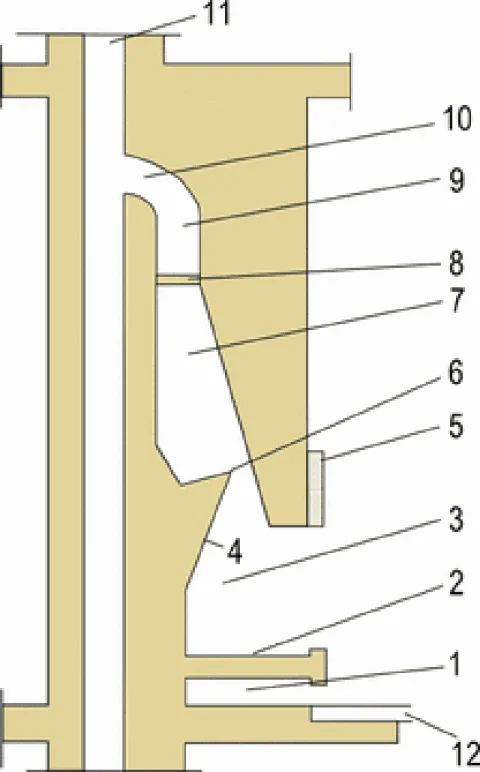

Вертикальный разрез камина открытого типа

Вертикальный разрез камина открытого типа

  • Топливник или топка (3) камина – его основная часть, представляющая собой нишу из огнеупорного материала – шамотного кирпича. Именно здесь происходит сгорание топлива.
  • Портал (5) – обрамляет топливник и выполняет декоративную функцию.
  • Под (2) – нижняя часть топливника сделана также из огнеупорного материала.
  • Колосниковая решетка (она не видна на схеме), служит для поддержания топлива и подачи воздуха снизу.
  • Зольник (1) предназначен для сбора золы и его чаще всего делают в виде металлического ящика.
  • Предтопочная площадка (12) ограничивает попадание искр из топки на пол и является элементом декора камина.
  • Заднюю наклонную часть топливника (4) называют еще зеркалом. Его задача – отражать тепло из топки в помещение. Зеркало формирует дымовой зуб (6), который еще называют гусек или дымовой карниз. Эта важная деталь камина препятствует смешению потоков воздуха, выпадению сажи и проникновению дыма в помещение.
  • Хайло (7) или дымосборник, собирает продукты горения с топливника и передает их через дымовую горловину (9) и отвод (10) в дымоход (11).
  • Задвижка (8) или шибер перекрывает поступление холодного воздуха в помещение с улицы при неработающем камине, а также регулируют тягу.

Топливо для камина обычно располагают не на поде и на специальной каминной решетке, чтобы был доступ для свежего воздуха снизу.

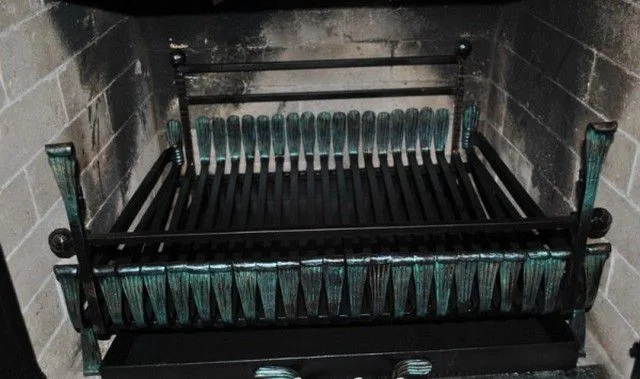

Топливо в камине лучше размещать не на поде, а на специальной решетке

Топливо в камине лучше размещать не на поде, а на специальной решетке

Как выложить камин своими руками

Работы по сооружению камина следует разбить на несколько последовательных этапов.

Расчет размеров камина

Камин, безусловно, является предметом интерьера, но помимо этого он должен выполнять свою основную функцию – отапливать помещение и радовать хозяев возможностью созерцания открытого пламени. Но в определении размеров камина должна участвовать не только фантазия дизайнера или предпочтения хозяев, но и строгий инженерный расчет.

Если в маленьком помещении разместить слишком большой камин, то, во-первых, при горении дров он будет сжигать много кислорода, что спровоцирует сильные сквозняки при наличии приточной вентиляции, а, во-вторых, количество выделяемой тепловой энергии будет избыточным; в такой комнате будет попросту сложно находиться при горящем камине.

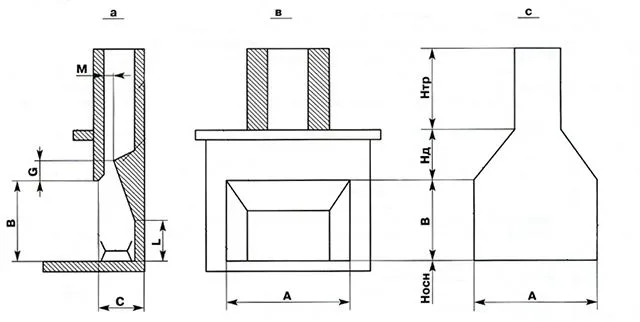

Размеры всех составных частей камина определяются из расчетов

Размеры всех составных частей камина определяются из расчетов

Размеры камина, высота и сечение дымохода – это величины, получаемые из инженерных расчетов. Методика таких расчетов достаточно сложная, но в упрощенном виде ее можно изложить в виде набора простых правил, выполнив которые можно построить камин, отвечающий всем требованиям комфорта и безопасности. Перечислим эти правила:

  • Камин устанавливается в помещение определенной площади, а тепловая энергия излучается у него через площадь топочной части, которая ограничена порталом камина. Площадь топочной части должна соотноситься к площади помещения в пропорции примерно 1:50. Например, имеется комната площадью в 20 м2, в которую необходимо установить камин. Площадь его топочной части должна быть 20 м2/50=0,4 м2.
  • После того как известна площадь портала, необходимо определить его размеры: высоту и ширину. По правилам они должны относиться друг к другу в пропорции 2:3. Согласно представленной схеме B/A=2/3. Подбирая высоту портала, можно найти его ширину по формуле A=3*B/2. Приведем пример: пусть высота портала будет 51 см=0,51 м, тогда его ширина B=3*0.51/2=0.765 м=76,5 см. Не забываем проверять условия площади портала: S=A*B=0.51*0.765=0.39 м2, что примерно равно 0,4 м2.
  • Следующим важным параметром является глубина топливника — C, которая очень сильно влияет на правильную работу камина. По правилам она должна составлять 2/3 от высоты портала: C=2*B/3. Вычислим глубину в нашем примере C=2*0.51/3=0.34 м=34 см=340 мм. Если эту глубину увеличивать, то тепло будет беспрепятственно вылетать из топки в дымоход, а если уменьшать, то продукты сгорания будут входить в помещение.
  • Подиум перед порталом камина должен выступать на расстояние не менее 50 см. это делается в целях пожарной безопасности.
  • По бокам портала выступы должны быть не менее 20—30 см.
  • Задняя стенка топливника должна иметь наклон в 20—22° по отношению к вертикали, причем наклон должен начинаться с трети высоты.
  • Боковые стенки для отражения тепла в помещение должны быть расположены под углом в 45—60°.
  • Дымоход при расположении его возле конька крыши, должен быть выше его не менее, чем на 0,5 метра. В случае иного расположения дымохода, необходимо руководствоваться правилами, изображенными на схеме.

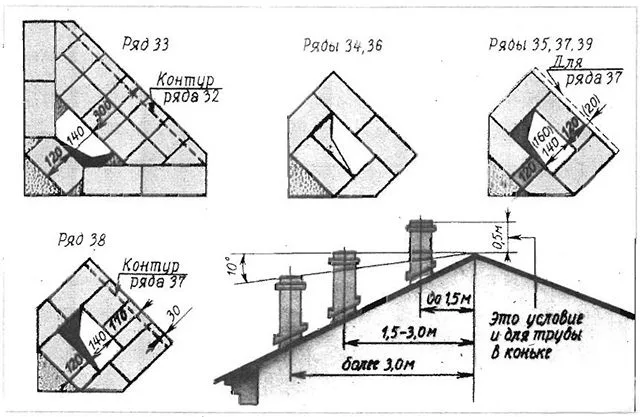

Правила расположения дымохода камина на крыше

Правила расположения дымохода камина на крыше

  • Общая длина дымохода (от колосниковой решетки до устья трубы) не может быть менее 5 метров.
  • Если общая длина дымохода превышает 10 метров, то тяга в камине будет слишком большой. Такой прибор станет лишь «жрать» дрова, но при этом не давать адекватной теплоотдачи. В этом случае предусматривают различные угловые элементы, несколько снижающие тягу.
  • Площадь поперечного сечения дымохода должна быть меньше площади топочного окна камина примерно в 8÷15 раз. Разброс показан слишком большой, поэтому этот параметр рекомендуется рассчитать более точно, тем более что на этот счет есть специальная таблица.

Кстати, оптимальное сечение канала дымохода должно соответствовать не только размеру топливного окна камина, но еще и высоте трубы. Кроме того, прослеживается зависимость и от геометрической формы сечения канала. Оптимальной для вывода продуктов сгорания считается круглое сечение. Больше всего «паразитных» завихрений, мешающих нормальной тяги, образуется в дымоходе с прямоугольным сечением.

Ниже в таблице приведена зависимость оптимального соотношения площади дымохода к площади топочного окна в процентах.

Высота дымоходной трубы от дна топливной камеры (колосника) до устья, мКонфигурация сечения внутреннего канала дымохода
КругКвадратПрямоугольник
511.212.413.2
610.511.612.3
7101111.7
89.510.511.2
99.110.110.6
108.79.710.2
118.99.49.8

Еще проще будет провести вычисления, если воспользоваться размещенным ниже калькулятором.

Калькулятор расчета рекомендуемого сечения дымохода камина или печи с открытой топкой


Укажите запрашиваемые значения и нажмите «РАССЧИТАТЬ РАЗМЕРЫ КАНАЛА ДЫМОХОДА»
60
.

РАЗМЕРЫ ТОПОЧНОГО ОКНА КАМИНА (или печи с открытой топкой)
Ширина L, миллиметров
Высота h, миллиметров
dymohod-dlya-gazovogo-kotla3
.

ПЛАНИРУЕМЫЕ ПАРАМЕТРЫ ДЫМОХОДНОЙ ТРУБЫ
Высота, метров (от топки до оголовка)
Форма сечения канала

Для дымоходов круглого и квадратного сечения калькулятор покажет стразу рекомендуемый размер – диаметр или длина стороны соответственно (в миллиметрах). При этом не забывайте своевременно, при внесении данных, указать в соответствующем поле форму сечения.

С прямоугольником – несколько сложнее, так как здесь могут быть варианты с длиной сторон. Поэтому для этих случаев будет указываться оптимальная площадь сечения (в квадратных сантиметрах), которую затем несложно привести уже к линейным параметрам сторон.

Итоговый результат, безусловно, ориентировочный, так как практически всегда он приводится к стандартным размерам кирпичной кладки или выпускаемых труб для дымоходных каналов. Тем не менее, он не даст серьезно ошибиться с выбором – всегда будет возможность остановиться на наиболее близком к рассчитанному значению варианте.

При самостоятельном возведении камина лучше всего выбирать готовый типовой проект для имеющейся площади помещения. Как правило, в таких разработках учтены все нюансы, а сами предлагаемые схемы представляют собой уже проверенные практической работой конструкции.

Выбор места размещения камина

Сооружение камина требует немалого приложения сил и вложения денежных средств и чтобы все это не пропало даром, его надо правильно разместить в помещении. Для начала рассмотрим, как вообще может располагаться камин:

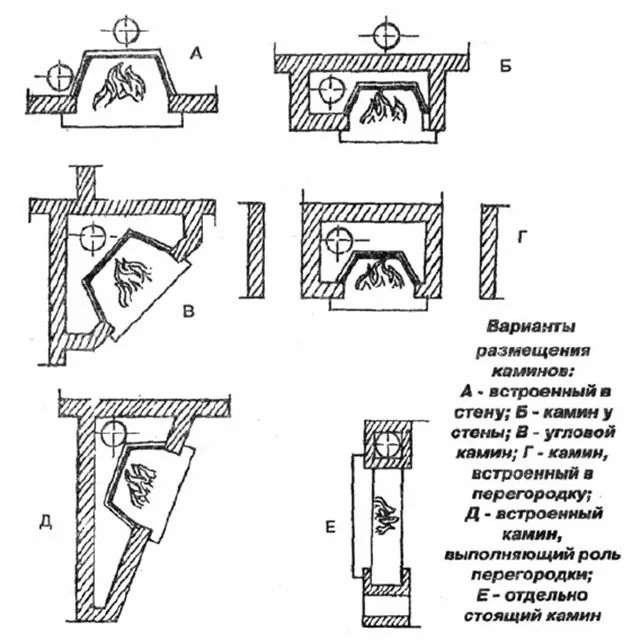

Варианты размещения каминов

Варианты размещения каминов

  • Камин, встроенный в стену (А). такую конструкцию обычно возводят еще на этапе строительства дома либо придется разбирать участок стены, что очень непросто. Такие камины имеют преимущества в том, что не занимают полезной площади отапливаемого помещения.
  • Пристенный камин (Б) уже потребует площади для своего размещения.
  • Угловой камин (В) очень удобен в помещениях квадратной формы.
  • Островной или отдельно стоящий камин (Е) – очень удобно размещать в геометрическом центре больших помещений. У него топка может быть открытой с одной стороны, но существуют современные камины, у которых топка открыта с двух, трех и даже полностью открытые камины.

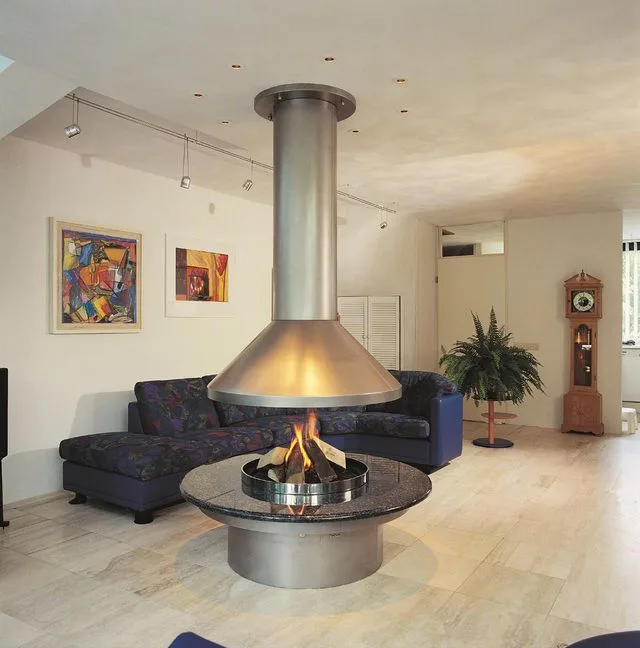

Островной камин - современное и оригинальное решение

Островной камин — современное и оригинальное решение

Теперь рассмотрим в каких местах можно размещать камин:

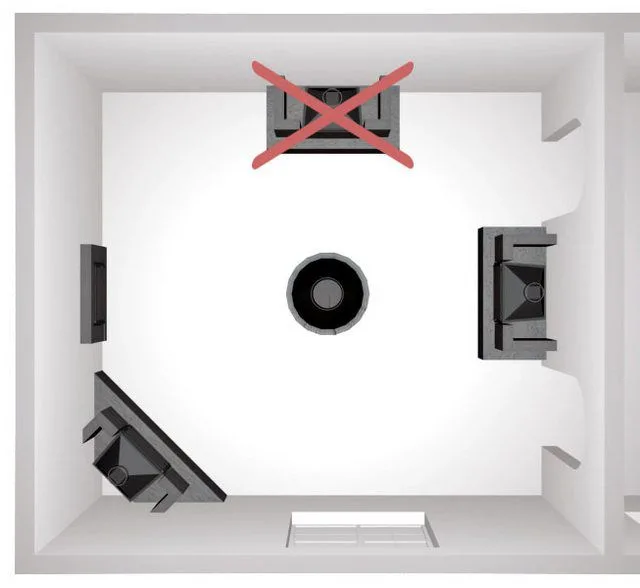

Камины можно располагать далеко не во всех частях комнаты

Камины можно располагать далеко не во всех частях комнаты

  • В помещениях меньше 12 м2 лучше не размещать камин.
  • При любом виде размещения портал камина должен быть направлен к центру и на этом пути не должно быть никаких преград.
  • Не следует размещать камин на путях перемещения воздушных потоков: между окнами и дверями, между двух окон и т. д.
  • Не надо размещать камин на путях перемещения людей.
  • У встроенных, пристенных и угловых каминов слева и справа от камина должно быть свободное пространство стены не менее 1 метра.
  • Лучшее место для размещения камина – встроенные или пристенные у внутренних капитальных стен помещения.

Материалы для сооружения камина

Успешная работа даже безупречно сложенного камина будет во многом зависеть от материалов, которые применялись при его постройке. Главным из них является кирпич. При горении топлива в камине, температура в его топке может достигать 900 °C, что предъявляет повышенные требования к материалам. Поэтому используют специальный полнотелый так называемый печной кирпич, который может быть двух видов:

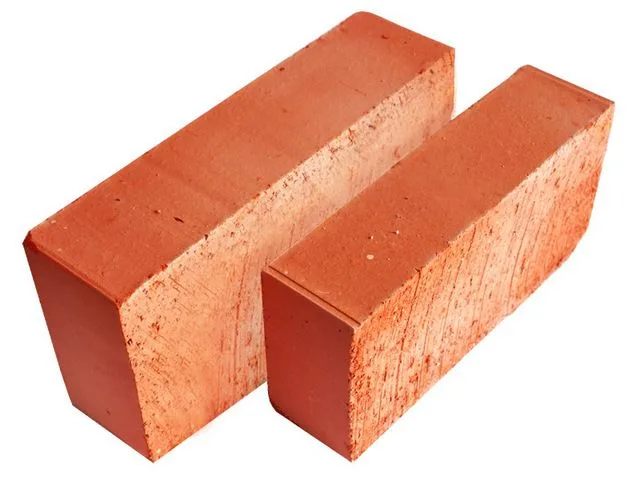

Кирпич для кладки камина должен быть только полнотелым

Кирпич для кладки камина должен быть только полнотелым

  1. Красный полнотелый печной кирпич способен выдерживать температуру до 1000 °C. Кроме этого он очень энергоемкий, он способен принимать, накапливать и распределять большое количество тепловой энергии. Марка кирпича должна быть не менее М200, размеры не должны отличаться от стандартных 250*120*65 мм не более чем на 2 мм. При ударе молоточком по кирпичу он должен издавать чистый и звонкий звук.
  2. Шамотный полнотелый кирпич используется в тех местах, где самые высокие температуры и есть непосредственный контакт с огнем. Именно поэтому топливники камина выкладывают именно таким кирпичом. При его производстве используют специальные плотные шамотные глины, которые составляют в его составе примерно 70%. Шамотный кирпич способен длительно выдерживать высокие температуры, накапливать и передавать тепло. Размеры шамотного кирпича могут отличаться от стандартных, что видно из таблицы. Также выпускается шамотный кирпич специальной формы для кладки арок каминов.
Геометрические размеры шамотного кирпича могут отличаться от стандартных

Геометрические размеры шамотного кирпича могут отличаться от стандартных

При выборе кирпича не стоит доверять заверениям производителя и продавца о том, что абсолютно весь кирпич одинаково высокого качества. Следует лично проверять каждый кирпич при покупке. Это займет много времени, зато результат будет радовать многие годы. На что следует обратить внимание:

  • По кирпичу надо постучать молоточком. Он должен издавать звонкий звук, шамотный кирпич издает больше металлический звук.
  • Реальные размеры не должны отличаться от стандартных более чем на 2 мм.
  • При внешнем осмотре если были замечены на поверхности пленочки, похожие на слюду, то это означает, что температурный режим обжига кирпича был нарушен и его выбирать не следует.
  • Цвет кирпича и красного, и шамотного должен быть ровным по всей поверхности. Хороший шамотный кирпич должен иметь желто-соломенный цвет, а белый свидетельствует о недостаточном обжиге.
  • При выборе обязательно надо посмотреть на расколотые кирпичи из той же партии. Красный кирпич не должен иметь посторонних включений и более темных участков. Внутренняя структура шамотного кирпича не должна быть намного темнее, чем внешняя поверхность. При сильном ударе молоточком шамотный кирпич должен раскалываться на крупные куски.

Количество кирпичей определяется из данных конкретного проекта. К каждому проекту камина должен идти расчет используемых материалов. При этом надо руководствоваться тем, что даже половинка или треть кирпича должна при закупке считаться целой. Общее количество кирпича каждого вида должно быть больше на 10% от расчетного, так как будет неизбежный бой.

Для того чтобы выложить камин своими руками понадобится еще и специальное каминное оборудование, которое можно приобрести в строительных магазинах или на рынках. Размеры его подбираются под имеющийся проект камина. К такому оборудованию относится колосниковая решетка, зольник и шиберная задвижка под нужное сечение дымохода.

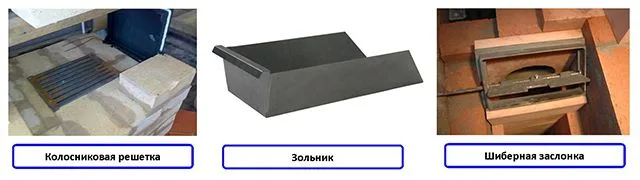

Некоторые части камина стоит приобрести отдельно

Некоторые части камина стоит приобрести отдельно

Растворы для кладки каминов

Привычные кладочные растворы на основе цемента абсолютно не годятся для кладки каминов. Дело в том, что при воздействии высоких температур все твердые тела имеют свойство расширяться. Расширение кирпича и цементно-песчаного раствора разные, поэтому появятся неизбежные трещины, будет нарушена связь раствора с основанием и, в конце концов, такая кладка неизбежно разрушится.

Основу кладочных растворов для печей и каминов составляет глина и песок, — те материалы, которые содержатся в составе кирпича. Процентное соотношение компонентов не является постоянной величиной, оно зависит от качества и жирности глины, поэтому каждый раз состав раствора подбирается эмпирическим путем. Цемент тоже может входить в состав растворов, но его количество сравнительно небольшое.

  • Раствор должен обладать однородной по всему объему структурой, нормальной пластичностью, не иметь комков. Только такой раствор будет обладать хорошей адгезией к кирпичу, при высыхании не даст трещин и усадка будет умеренной.
  • Слишком жирный раствор наиболее соблазнителен для использования, так как он легко разравнивается и наносится, им проще сделать тонкий и красивый шов. Но в дальнейшем эти соблазны «вылезут боком» — будет очень большая усадка.
  • Тощая глина и растворы на ее основе малопластичны, практически не имеют никакой усадки, а в дальнейшем швы из таких растворов растрескиваются и высыпаются.

Для кладочного раствора используют только чистый мелкий песок, просеянный через сито 1,5*1,5 мм. Количество песка в растворе определяют эмпирическим путем, делая несколько проб с разным объемным содержанием песка. Опытные печники сразу безошибочно определяют качество раствора, а неопытные могут воспользоваться тестом. Для этого шарик диаметром 5 см из раствора в сыром виде помещается между дощечками и сжимается.

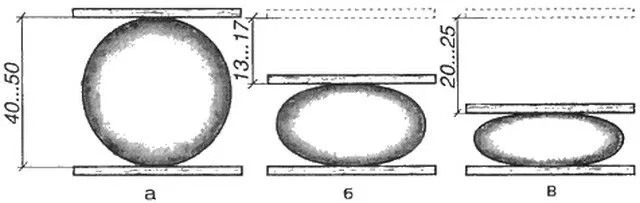

Проверка пластичности раствора, б - нормальная пластичность

Проверка пластичности раствора, б — нормальная пластичность

  • Если трещины начинают появляться практически сразу, то раствор низкой пластичности.
  • Если трещины появляются при сжатии на 1/3 их толщины, то пластичность нормальная.
  • Если трещины начинают появляться на ½ и дальше, то пластичность раствора избыточная.
Видео: Тестирование раствора

У каждого опытного печника есть свои ноу-хау и секретные рецепты для приготовления растворов, с которыми делятся они неохотно. У новичков приготовить сразу правильный раствор шансов, честно говоря, не очень много. Лучшим выходом будет использование готовых смесей, специально предназначенных для кладки каминов. В этом случае качество раствора гарантировано при условии четкого следования указаниям производителя. Следует заметить тот факт, что смеси для кладки топливника и внешних стен каминов и печей могут различаться.

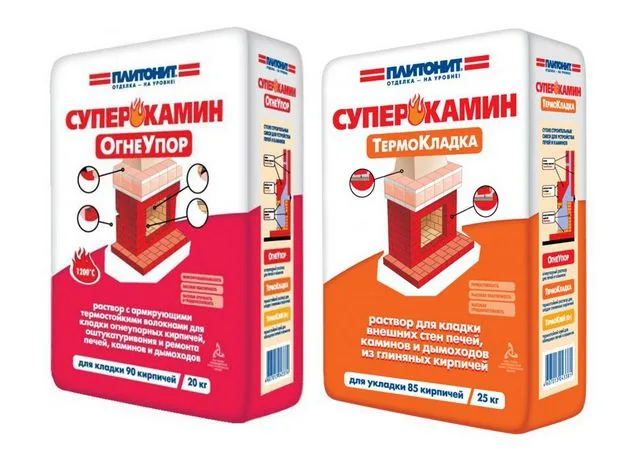

Применение готовых строительных смесей является спасением для новичков в каминной науке

Применение готовых строительных смесей является спасением для новичков в каминной науке

Необходимый инструмент и приспособления

Для кладки камина потребуется некоторый набор инструментов, одни из которых являются типичными, а другие специальными. Итак, что понадобится:

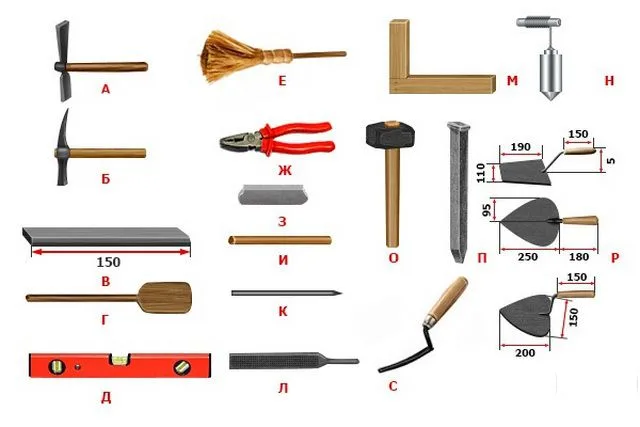

Набор инструмента печника

Набор инструмента печника

  • Кирка (А) – она необходима для раскалывания кирпича.
  • Печной молоток (Б) – также предназначен для раскалывания кирпича, но кирка это делает точнее. Молотком также удобно поправлять кирпичи.
  • Строительное правило (В) – им удобно выравнивать бетонное основание фундамента, а также контролировать правильность кладки.
  • Деревянная лопатка (Г) – очень поможет при растирании и замесе раствора.
  • Строительный уровень (Д) – для проверки горизонтальности и вертикальности плоскостей.
  • Мочальная кисть (Е) – нужна для очистки поверхностей от песка и загрязнений перед кладкой, удаления раствора, смачивания поверхностей.
  • Плоскогубцы (Ж) – нужны для работы с металлической проволокой, используемой в креплении печного оборудования и усиления кладки.
  • Чертилка свинцовая или цинковая (З) – она нужна для разметки изразцовой плитки.
  • Стукальце (И) – нужно для колки изразцовой плитки. Оно представляет собой отрезок трубы, которым ударяют по ножу вместо молотка.
  • Стержень-чертилка (К) – сделан из металла, предназначен для разметки.
  • Напильник-рашпиль (Л) – нужен для снятия наплывов с кирпича при его подгонке.
  • Угольник (М) – поможет проверить правильность выведенных углов.
  • Отвес (Н) – самый лучший инструмент для проверки вертикалей.
  • Резиновая киянка (О) – нужна при кладке для пристукивания кирпича на растворной подушке.
  • Зубило (П) – может пригодиться для демонтажа старой кладки.
  • Набор кельм (мастерков) разных размеров (Р) – необходим для укладки и разравнивания раствора, удаления его излишков, заполнения полостей в кладке.
  • Расшивка (С) – необходима для уплотнения межкирпичных швов и придания им законченного эстетичного вида.

Кроме этого понадобится емкость для замешивания раствора, емкость с водой для замачивания кирпича, совковая лопата или строительный миксер. Для обтачивания кирпича может понадобиться шлифовальный круг.

Для того чтобы придать кирпичу нужную форму, снять фаску, закруглить углы, — профессионалы используют камнерезную машину. Но все эти операции можно производить при помощи углошлифовальной машинки (болгарки) и диска по камню для сухого реза. Приемы работы показаны в видео.

Видео: Приемы работы с болгаркой по обработке камня

Для кладки верхних рядов камина понадобится строительный помост, называемый «козлами» или пара козелков поменьше, на которые уложен настил из досок. На этот настил можно встать, а также разместить рядом необходимый инструмент и материалы.

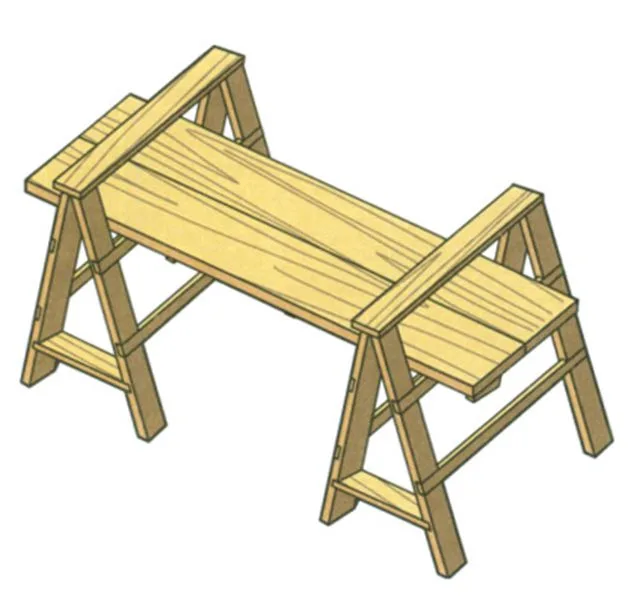

Козелки с помостом помогут выкладывать верхние ряды камина

Козелки с помостом помогут выкладывать верхние ряды камина

Оборудование фундамента для камина

Камины из кирпича – это массивные сооружения, весящие больше тонны. Поэтому, если несущая способность пола в доме не способна нести такие нагрузки, то камину однозначно нужен фундамент. Специалисты рекомендуют делать фундамент для камина еще на этапе строительства дома и не связывать его с фундаментом дома, так как они выполняют разные задачи и несут различные нагрузки.

Для оборудования фундамента необходимо:

  • Разметить место размещения камина и место под фундамент, с учетом того, что проем в полу на 15—20 см должен быть шире, чем конструкция камина.
  • Демонтировать напольное покрытие и саму конструкцию пола. Если пол представляет собой тонкую бетонную стяжку, то перфоратором или отбойным молотком демонтировать ее.
  • Выкопать котлован глубиной в 50—60 см, тщательно зачистить дно.
  • На дно котлована засыпается слой крупного песка толщиной в 10–15 см, затем этот слой проливается водой и трамбуется.
  • Засыпается слой щебня 10 см, который тоже трамбуется.
  • Устанавливается опалубка из обрезных досок. Размеры фундамента должны быть больше размеров камина на 5 см. Верхний край досок выравнивается на уровне 140—150 под уровнем чистого пола.
  • Первый слой бетонной смеси готовится в пропорции цемент/ песок/ щебень = 1/ 3/ 4 и заливается бетоном слоем в 15 см.
  • На первый бетонный слой желательно уложить сетчатый каркас из арматуры диаметром 10 мм с шагом 10 см.
  • Второй слой заливается цементно песчаной смесью в пропорции 1:3 и разравнивается сверху по торцам досок правилом.

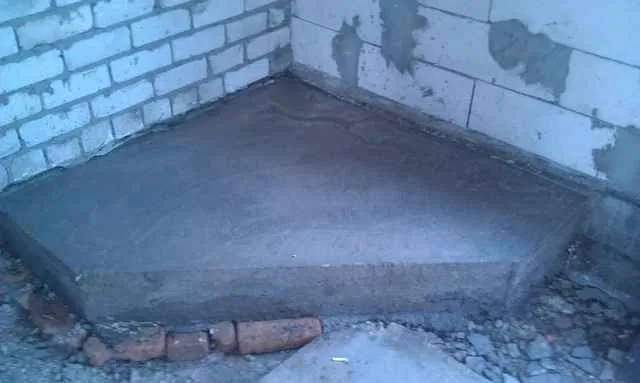

У камина должен быть отдельный фундамент

У камина должен быть отдельный фундамент

  • Полное созревание бетона происходит в течение 28 дней. Периодически следует верх фундамента поливать водой и накрывать полиэтиленовой пленкой. Это убережет бетон от растрескивания.
  • Поверх бетона выкладывается сплошной ряд кирпича на цементно-песчаном растворе согласно схеме, представленной ниже для 1-го ряда. Он укрывается в два слоя рулонной гидроизоляцией: рубероидом, Техноэластом, Унифлексом или другой. Поверх гидроизолирующего слоя выкладывается еще ряд кирпича (2-й ряд по схеме), который должен выйти примерно на уровень чистого пола. При выкладывании этих рядов надо особо следить за соответствием всех размеров и горизонтальности поверхности.

Кладка камина из кирпича

Предлагаемый для сооружения своими руками угловой камин имеет довольно простую конструкцию, что очень хорошо для первого самостоятельного опыта. Он предназначен для помещений площадью 12—13 м2 с примыканием к кирпичным капитальным стенам. Для этого камина понадобится 415—420 шт. полнотелого огнеупорного кирпича. Для топочной части может быть применен шамотный кирпич.

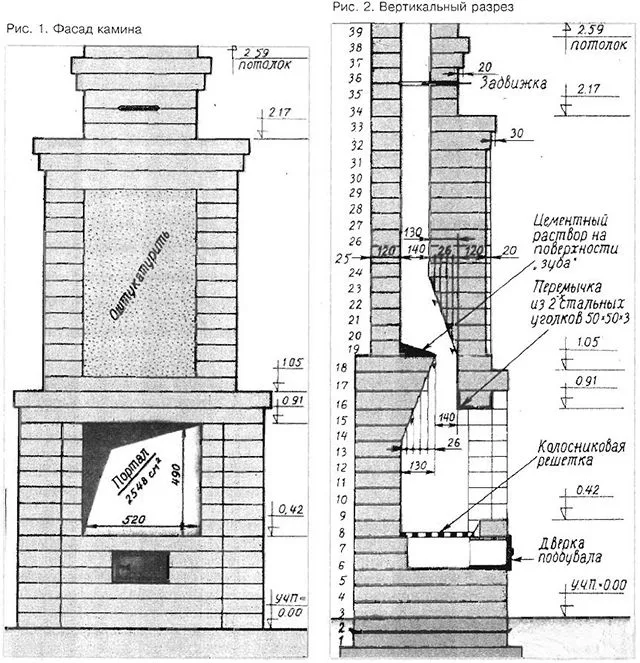

Фасад и вертикальный разрез камина представлены на чертеже.

Фасад и вертикальный разрез камина

Фасад и вертикальный разрез камина

Перед тем как начинать готовить раствор для кладки нужно внимательно изучить подробные схемы-порядовки, которые обязательно должны быть. Даже мастера-печники высочайшего класса не брезгуют пользоваться порядовками. Что нужно для подготовки к кладке?

  • Схему-порядовку лучше вычертить или распечатать на большом листе бумаги, где можно будет отмечать ряды.
  • Для каждого ряда подбираются кирпичи – каждый должен лежать на своем месте. Те камни, которые имеют ровные и красивые грани нужно использовать для внешней отделки.
  • По схеме нарезаются по размеру все кирпичи болгаркой или камнерезной машиной и доводятся на точильном круге или шлифовальным диском до нужного размера. Все швы должны быть одинаковыми – 5 мм. Лучше всего пользоваться деревянными рейками этой толщины, которые прокладывают между рядами. Рейки калиброванных размеров можно найти в магазинах для моделистов.
  • Так последовательно формируются все ряды будущего камина, который «насухо» надо выложить вплоть до начала дымохода. При этом нужно контролировать вертикали и горизонтали всех рядов.
  • Особое внимание надо уделять формированию наклонной задней стенке – зеркала, чтобы ее поверхность получилась с плавным переходом, а также переход в дымовой камере.
  • После того как вся конструкция до дымохода будет собрана «насухо», ее разбирают, но перед этим нумеруют каждый подогнанный кирпич на поверхности и на схеме, например: 17–4, что означает 17-й ряд, 4-й кирпич. Ряды складывают отдельно друг от друга.

Эта операция занимает очень много времени, но это стоит того, так как при кладке неопытный мастер может очень долго заниматься подгонкой кирпичей.

Кладку начинают с приготовления раствора. Самостоятельно приготовленный раствор должен быть заготовлен заранее, а сухая смесь готовится непосредственно перед применением согласно рекомендациям производителя.

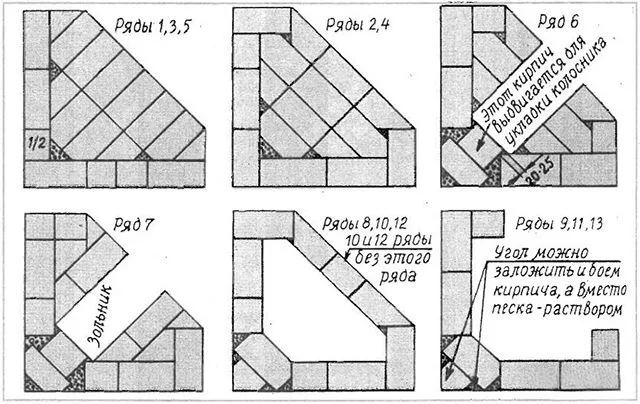

Порядовка камина, часть №1

Порядовка камина, часть №1

  • Первые два ряда камина были выложены на этапе возведения фундамента.
  • Перед тем как укладывать кирпич его надо на несколько минут замочить в емкости с водой до тех пор, пока из него не перестанут выходить пузырьки. Сухой кирпич будет «тянуть» воду из раствора, снижая его прочность.
  • Для формирования шва 5 мм необходимо наносить на кирпич раствор кельмой слоем большей толщины 7—8 мм, а затем, постукивая резиновой киянкой, сформировать нужный шов. Если этого не получилось, то кирпич изымают, наносят новую партию раствора и укладывают заново.
  • Вначале надо выкладывать крайние кирпичи, добиваться их правильного положения по горизонтали и вертикали, а затем по ним уже выкладываются внутренние кирпичи. Контроль толщины шва можно делать отрезком деревянной рейки, а горизонтальность проверяется строительным уровнем. При необходимости резиновым молотком корректируется положение кирпича.
  • Участки, обозначенные на порядовке серым цветом, представляют собой полости между кирпичами. Их можно заполнять песком, кирпичным боем или раствором.
  • Перевязка швов кирпичной кладки уже учитывается на схеме-порядовке.
  • Излишки раствора после укладки кирпича снимаются кельмой, а затем могут протираться кистью-мочалом и вытираться тряпкой. Засохший раствор с поверхности кирпича удалить очень тяжело.
  • После того как выложено 3—4 ряда кирпича, можно расшивкой сформировать ровные и красивые швы между кирпичами. Излишки раствора удаляются кистью и тряпкой.
  • Шестой и седьмой ряд кладки формируют нишу для зольника и упоры для колосниковой решетки. При необходимости в кирпиче делаются пазы для укладки решетки.
  • Каждые несколько рядов проверяется вертикальность конструкции при помощи отвеса.

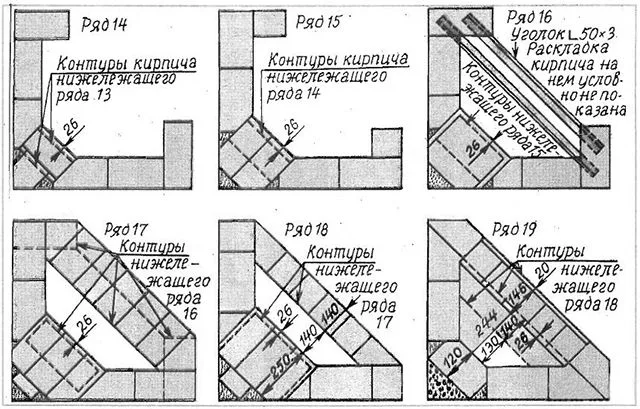

Порядовка камина, часть №2

Порядовка камина, часть №2

  • С 14-го ряда начинается формирования наклона задней части топливника. Этому надо уделить особое внимание. При необходимости выкладывать ряд «насухо», производить точную подгонку, а затем уже вести кладку на раствор.
  • Металлический уголок для перемычки портала следует укладывать через асбестовую прокладку.
  • После укладки 19-го ряда следует сразу сформировать подушку из цементно-песчаного раствора 1:3 на поверхности «зуба».
  • С 19-го ряда начинается формирование наклонной стенки дымосборника, что требует внимательности и аккуратности.

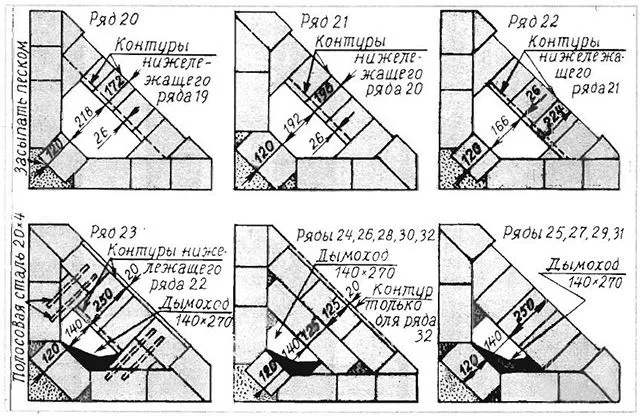

Порядовка камина, часть №3

Порядовка камина, часть №3

  • С 34-го ряда конструкция камина переходит в сформированный дымоход.
  • Шиберная задвижка монтируется между 35-м и 36-м рядом кирпичной кладки.
Порядовка камина, часть №4

Порядовка камина, часть №4

  • Распушка для прохода через перекрытие делается на 37-м и 38-м ряду. При другой высоте потолка это легко изменить.

Далее уже идет дымоход камина, конструкция которого зависит от количества этажей, высоты дома и кровли. Процесс возведения дымохода будет описан в отдельной статье.

Ввод камина в эксплуатацию

Готовый камин нельзя сразу запускать, нужно дать ему время для сушки. Обычно для этого хватает 12—14 дней. При этом все задвижки должны быть открыты. По истечении этого времени сразу не надо давать камину большую нагрузку, а делать это постепенно, с малым количеством дров. Это позволит остаточной влаге испариться из кладочного раствора.

Описанная выше модель камина успешно эксплуатируется не в одном доме и доказала свою состоятельность. Поэтому, если четко следовать всем рекомендациям, то даже при отсутствии навыков все должно получиться с первого раза. Ну а если нет уверенности в собственных силах, то можно пригласить мастера-печника и поработать у него подмастерьем. Приобретенные навыки в сложном, но интересном деле – кладке каминов будут просто бесценны и обязательно пригодятся в дальнейшей жизни.

Видео: Строительство камина из кирпича

Видео: Кладка камина

Мы ответили на Ваш вопрос?

2

Cсылка на сообщество vk.com

Cсылка на сообщество ok.ru
