Металлические печи достаточно часто устанавливают в небольших частных домах или придомовых постройках, где недостаточно места для массивных кирпичных сооружений такого типа. Подобная печь имеет много положительных качеств, но она не способна удерживать тепло такое же длительное время, как настоящая кирпичная. Поэтому очень часто возникает вопрос о том, как железную печь обложить кирпичом своими руками и добиться тем самым большей теплоотдачи, но при этом - не слишком увеличивать ее размер.

Как железную печь обложить кирпичом своими руками

Как железную печь обложить кирпичом своими руками

Стройматериалы и инструменты для обкладывания печи кирпичом

Провести эту работу самостоятельно несложно, если обладать базовыми навыками по кладке кирпича и подготовить заранее все необходимые инструменты и стройматериалы.

Инструменты

Из инструментов и приспособлений для работы понадобятся:

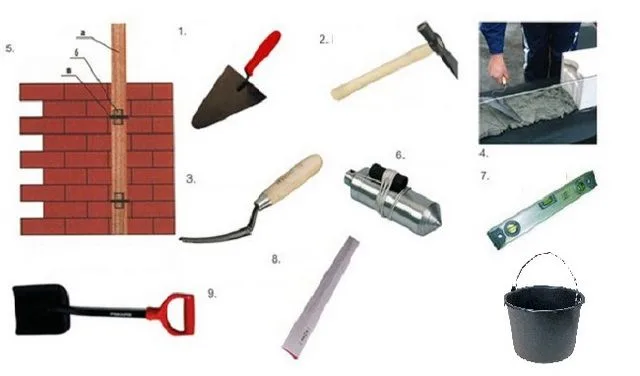

Инструменты, которые потребуются для обкладывания печи кирпичом

Инструменты, которые потребуются для обкладывания печи кирпичом

1. Мастерок для накладывания раствора и сбора его излишков после установки кирпича на место.

2. Молоток с кирочкой понадобится для отделения нужной части от цельного кирпича.

3. Расшивка нужна для облагораживания швов.

4. Шнур-причалку используют для контроля ровности кладки горизонтальных рядов и углов.

5. Порядовка, которая включает в себя:

  • специальную рейку, которая поддерживает ровность кладки по всей высоте строения;
  • держатель, который фиксирует рейку;
  • клин поднимает определенный элемент кладки для нужного уровня.

6. Отвес обеспечивает контроль за вертикальностью строения.

7. Строительным уровнем выверяется ровность горизонтальных рядов.

8. Правило в данном случае, будет служить подставкой под строительный уровень при проверке ровности стен кладки по отношению друг к другу.

9. Лопата нужна для замешивания раствора.

10. Емкость для замешивания раствора.

Стройматериалы

К выбору материалов нужно подойти с максимальной ответственностью, если хочется, чтобы печь работала эффективно и без перебоев достаточно долгий срок.

1. Кирпич для любой печи нужно выбирать высокого качества с выраженными свойствами огнеупорности. Он должен быть полнотелым, то есть не иметь в своей структуре пустот. Можно приобрести материал, имеющий на внешней стороне рельефный рисунок или же идеально гладкий вариант. Иногда рельефность кирпича позволяет сделать кладку декоративным украшением любого помещения.

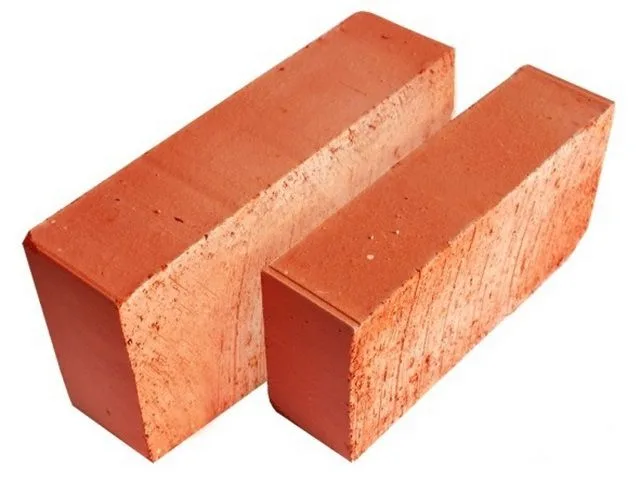

Красный обожженный полнотелый кирпич - то, что требуется для обкладки печи

Красный обожженный полнотелый кирпич — то, что требуется для обкладки печи

Количество кирпича рассчитывается исходя из размера металлической печи и дополнительной площади вокруг нее, на которую ее планируется расширить. Кроме этого, необходимо учесть основу под печь, которая должна состоять из одного или даже двух рядов сплошной кладки.

Если печь будет обкладываться и сверху, а также выводиться кирпичный дымоход, стоит просчитать и эти параметры.

Также стоит подумать, как лучше класть кирпич - устанавливать его на узкую грань (это будет экономичней с точки зрения расхода материала, но негативно скажется на эффективности работы печки) или же на широкую сторону.

Если произвести расчет грубо, без учета толщины швов, то исходными данными станут общая площадь поверхности планируемой кладки и площадь стороны одного кирпича. Дальнейшие действия просты – деление первой величины на вторую и даст нужное количество материала в штуках. При точном расчете, учитывается еще и толщина горизонтальных и вертикальных швов. Но при этом не следует забывать и о создании «резерва» в 5 10%.

2. Для качественной кладки не обойтись без правильного раствора, который не будет растрескиваться при высыхании и в дальнейшем, при сильном разогреве кирпичных стенок.

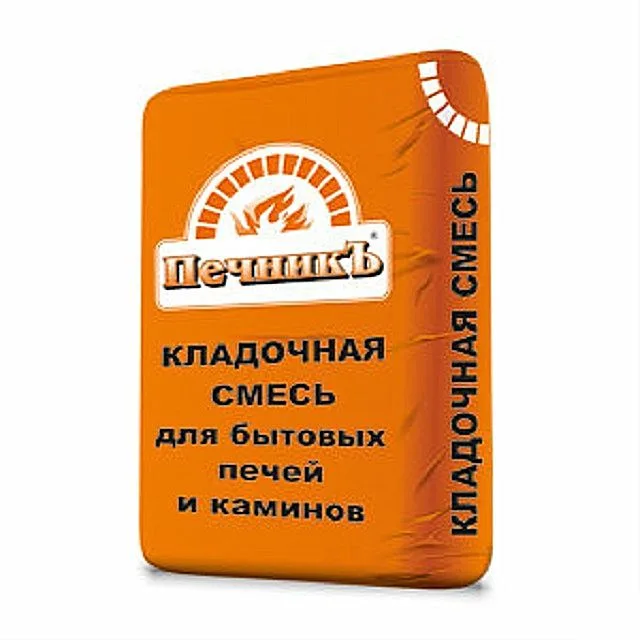

Если нет опыта составления глиняного раствора, лучше воспользоваться готовой сухой жаростойкой смесью

Если нет опыта составления глиняного раствора, лучше воспользоваться готовой сухой жаростойкой смесью

Проще всего воспользоваться готовыми огнеупорными строительными составами для кладки печей, продающимися в специализированных магазинах в виде сухих смесей. В них уже предусмотрены все необходимые компоненты для качественного выполнения работы и сохранности кладки в экстремальных температурных условиях. Процесс значительно упрощается – главное, замешать раствор из готовой смеси в нужной консистенции в соответствии с прилагаемой к нему инструкцией.

Можно поступить и другим образом, сделав традиционный раствор на основе глины.

Однако, необходимо помнить, что это достаточно сложный процесс, так как глина должна иметь определенную жирность, а смесь - оптимальные пропорции. Для этого нужно провести тесты, замешав и высушив несколько разных вариантов раствора, которые составлены из разных частей глины и песка. Только после проведения подобного эксперимента и тщательной оценки полученных образцов можно будет сделать правильный выбор.

Можно сказать, что составление подобных смесей - это целое искусство, секреты которого хранятся печными мастерами. Такие растворы необходимы для кладки кирпичных печей, где через каналы проходит дым и газы, выделяемые при сгорании топлива, поэтому швы между кирпичами должны быть исключительно надежными, и хороший глиняный раствор способен обеспечить герметичность. А вот для того, чтобы обложить металлическую печь, вполне достаточно будет воспользоваться готовой сухой смесью.

3. Кроме этих основных материалов, необходим будет лист жаростойкого и гидроизолирующего материала, который укладывают под основу печи. В качестве его хорошо подойдет рубероид.

4. Если планируется полное закрытие металлической печи, в том числе и с верхним кирпичным сводом, могут понадобиться металлические профили (уголки или полосы) для перемычек, по которым будет вестись кладка.

Подготовка к процессу кладки облицовочных стенок

При установке металлической печи, для нее заранее должна быть подготовлена жесткое негорючее основание, поэтому в большинстве случаев площадка для ее обкладки кирпичом уже будет готова. Если же основа не соответствует требованиям, а обкладку решено сделать спустя некоторое время после установки буржуйки, то придется провести демонтаж дымохода, чтобы на на период подготовительных работ убрать металлическую печь с того места, где она установлена. Этот процесс проводят, чтобы тщательно подготовить плошадку.

  • Если пол бетонный и достаточно крепкий, то на место установки печи и будущей кирпичной кладки настилается гидроизоляционный материал — рубероид. Лист рубероида должен быть на 100 ÷ 150 мм шире площади основы.

- Когда основание будет готово, по его краям будет проходить обкладка металлической печи, поэтому размер должен быть соответственным.

- Основу для установки выкладывают в один-два сплошных ряда и оставляют сохнуть. Время полного застывания раствора можно узнать из информации на упаковке кладочной смеси.

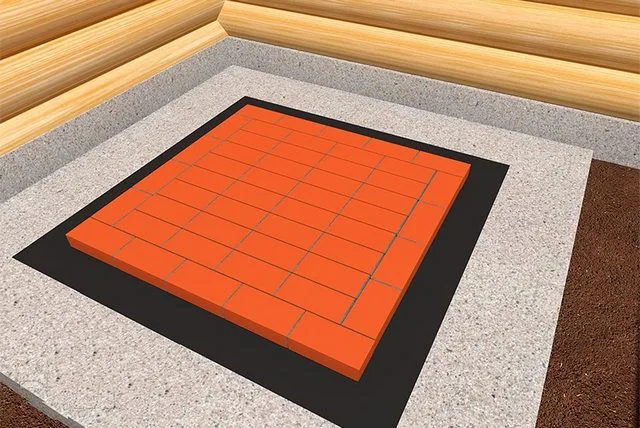

В качестве основы обязательно укладываются один или два сплошных ряда

В качестве основы обязательно укладываются один или два сплошных ряда

- После того как выложенное основание наберет необходимую прочность, печь устанавливают на место, и она может быть сразу подключена к дымоходу.

- По углам основы ровно вертикально устанавливают четыре бруска, по которым нужно будет ровняться во время кладки.

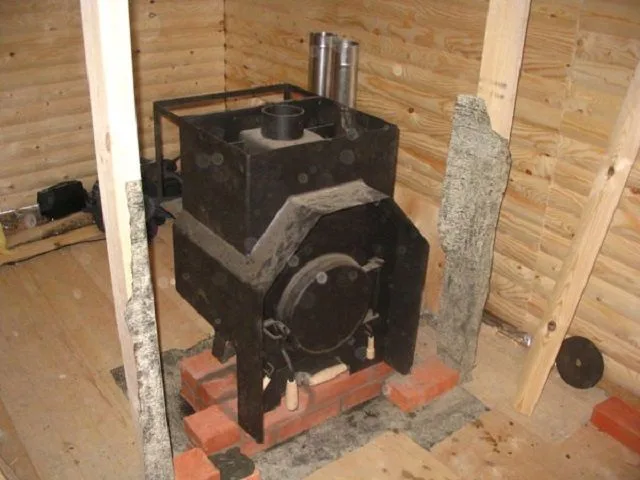

Установленные вертикальные бруски станут хорошим подспорьем для ровной кладки

Установленные вертикальные бруски станут хорошим подспорьем для ровной кладки

  • В случае когда пол деревянный и надежный, можно работу проводить так же, как и на бетонном основании, но все же лучше удалить часть досок и сделать крепкий фундамент.

- Когда доски будут удалены, в грунте подполья устраивают небольшой котлован для ленточного фундамента - его глубина может составлять от 30 до 50 см. Этот параметр будет зависеть от высоты возводимых из кирпича стен. Он должен быть расположен в том месте, где в планах установить стенки внешней облицовки печи.

- Дно котлована укрепляется подушками из песка и щебня.      Затем туда устанавливают опалубку и арматурный каркас.

- Далее, в котлован заливается бетон (обычно – в пропорции песка и цемента 3:1) и оставляется до полного схватывания.

- После того как фундамент хорошо схватится, с площадки внутри него снимается 120 ÷ 150 мм грунта, на это место насыпается т утрамбовывается щебень и укладывается арматурная сетка.

- Затем эта площадка заливается бетонным раствором, толщиной в 50 ÷ 70 мм, разравнивается и оставляется до набора прочности.

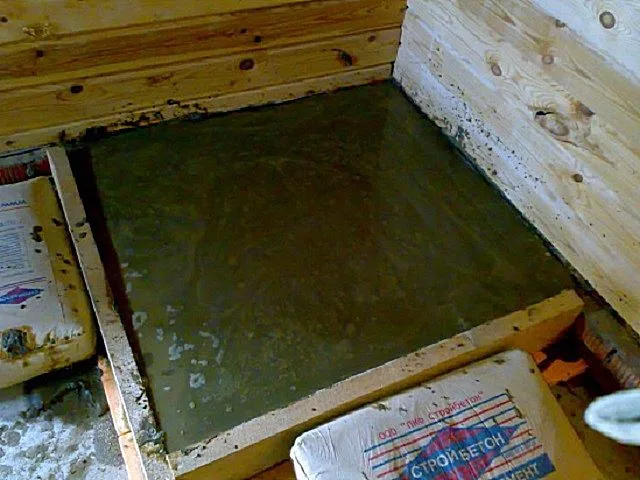

Залитое бетонное основание для дальнейшей установки печи

Залитое бетонное основание для дальнейшей установки печи

На этой площадке и будет выкладываться основа из кирпича. При использовании подобной технологии достаточно одного ряда сплошной кладки. Но гидроизоляционный материал все равно на площадку необходимо настелить.

Такой фундамент необходим в том случае, если стены печи будут выкладываться до самого потолка, и дымовая труба тоже будет возводиться из кирпича. Если же стенки будут возводиться только на высоту печи, а пол под ней достаточно надежен, то фундамент необязателен.

  • При устройстве площадки под установку печи и облицовочных стенок, нужно учесть, что она должна быть по периметру на 60-80 мм больше будущего строения.

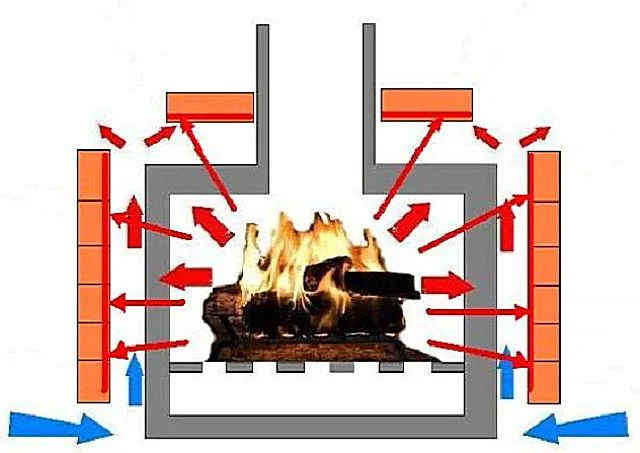

Примерная схема взаимного расположения металлической печи и кирпичной кладки

Примерная схема взаимного расположения металлической печи и кирпичной кладки

  • Между стенками металлической печи и кладкой обязательно нужно оставлять зазор в 100, а то и в 120 миллиметров - он будет хорошей воздушной прослойкой и позволит на более долгий срок сохранять печь горячей.

А можно ли установить печь и обложить ее кирпичом на деревянном полу?

Иногда металлическая печь уже установлена на деревянном полу, и при этом очень не хочется затевать трудоемкие работы по заливке для нее отдельного фундамента. Если возможность сохранить «status quo», то есть оставить печь на месте, только облицевав е кирпичной кладкой?

Оказывается, это тоже вполне возможно, но, естественно, при выполнении ряда условий:

  • Первое – это обучение должной жароизоляции основы (она, в принципе, и без того уже должна быть). В этом качестве можно использовать лист асбеста толщиной порядка 55 мм, уложенный на деревянный настил пола и сверху закрытый 1,5÷2-миллиметровым металлическим листом, так чтобы его площади хватало и на установку печи, и на выкладку его кирпичной облицовки.
  • Второе – деревянный пол должен обладать нужным прочностным потенциалом, чтобы справиться с возрастающей нагрузкой на него. Здесь уже – несколько сложнее, так как придется провести определенные расчеты.

Прочность пола обеспечивается досками настила (их толщина должна быть не менее 40 мм) и лагами (или балками перекрытия если половицы уложены непосредственно на них). Способность лаг выдержать нагрузку зависит от их состояния (понятно, что подгнившие или просевшие детали подлежат замене). Но главное – это сечение пиломатериала, из которого они изготовлены.

Значит, чтобы принять решение о допустимости установки облицованной печи непосредственно на пол, придется провести ревизию – временно демонтировать настил на участке планируемого размещения отопительного прибора. Это позволит увидеть и размерные параметры, и состояние лаг.

Для оценки несущей способности лаг можно воспользоваться расположенной ниже таблицей. Она показывает допустимые, предельные и недопустимые нагрузки на лаги, выраженные в килограммах на квадратный метр. При этом указанные показатели рассчитаны на шаг установки лаг в 600 мм – как наиболее «ходовой».

Сечение пиломатериала Длина пролета лаги или балки (расстояние между точками опоры)
2 м 2,5 м 3 м 3,5 м 4 м 4,5 м 5 м 5,5 м 6 м
ДОСКИ
- 100×50 мм733587489419367326293267244
- 150×50 мм165013201100943825733660600500
- 200×50 мм29332347195616761467130411731067978
БРУС
- 200×100 мм28674693391133522933260773321331956
- 200×200 мм1173393877822670558675215469342673911
БРЕВНА
- Ø 200 мм691255294608394934563072276525132304
- Ø 220 мм919973596133525746004089368033453066
Синим цветом выделены параметры нагрузкис необходимым запасом прочности по прогибу балок
Зеленым цветом в таблице оказаны предельно допустимые параметры нагрузки.
Красным цветом акцентированы недопустимые значения (более чем в два раза превышающие норму), при которых вероятны деформация и разрушение конструкции.

Осталось лишь определить эту самую нагрузку на пол, чтобы по таблице сориентироваться в вопросах допустимости продолжения работы по «упрощенному сценарию», без заливки фундамента. А вот в этом читателю наверняка поможет калькулятор расчета суммарной нагрузки на пол, которая будет складываться от массы самой печи со всеми ее особенностями, и от веса будущей кирпичной кладки.

Калькулятор — интуитивно понятен, и вопросов с его применением возникнуть не должно. В качестве облицовочного материала в программе расчета принят стандартный красный полнотелый керамический кирпич, размером 250×120×65 мм, со средней массой 4 килограмма. Вес кладочного раствора также уже учтен алгоритмом вычислений.

Калькулятор расчета суммарной нагрузки на пол от обложенной кирпичом металлической печи


Укажите запрашиваемые данные и нажмите «Рассчитать общую нагрузку от облицованной печи»

ПАРАМЕТРЫ МЕТАЛЛИЧЕСКОЙ ПЕЧИ
52
Размеры

Для печей сложной конфигурации указываются максимальные габариты.

Если в высоту печь будет облицовываться не полностью, указывается планируемая высота кладки
Ширина (А) по фронту, м
Высота (В) (или планируемая высота облицовки), м
Глубина (С) , м
ves1
.
Весовые параметры
Собственная масса печи, кг
Верхняя каменная укладка печи kamm
Масса каменного наполнения, кг
Водогрейный бак tuguska-s-bakom-5555
Объем водогрейного бака, л

ПАРАМЕТРЫ КИРПИЧНОЙ КЛАДКИ
Зазор между стенками печи и кирпичной облицовкой zaz
Способ кладки:
Боковые стенки:
Фронтальная и задняя стенки
Сплошные ряды снизу (основание) и сверху (перекрытие)

Если полученное значение укладывается в «синее поле» приведённой выше таблицы, то можно позволить себе не заниматься заливкой фундамента.

 Что еще следует учесть перед началом кладки

Переходя к обкладке железного корпуса печи кирпичом, необходимо учесть некоторые нюансы, которые смогут облегчить работу и обеспечат эффективную безопасную эксплуатацию отопительного прибора.

  • Любая печь, устанавливаемая в деревянном доме или у стены, выстроенной из возгораемого материала, должна быть отделена жаростойкой изоляцией.

Изоляцию можно сделать из асбестовых плит, изовера и других противопожарных материалов. Лучше, если такая изоляционный экран будет сделан даже в два слоя, как показано на фото.

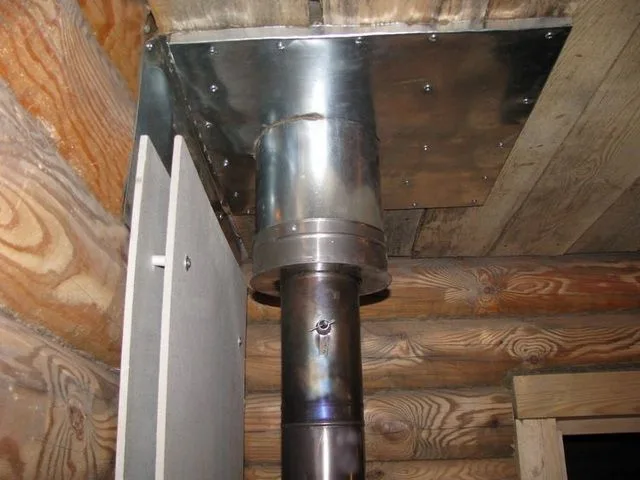

Двойной жаростойкий экран надежно защитит стены от возгорания

Двойной жаростойкий экран надежно защитит стены от возгорания

Кроме этого, отопительный прибор, равно, как и дымоотводная труба, должны находиться от стены на расстоянии не менее 200 мм.

  • За 25 ÷ 30 минут до начала кладки кирпича, его рекомендовано опустить в прохладную воду. Этот процесс проводится для упрочнения кирпича и для того, чтобы его пористая поверхность не высушивала сразу положенный между блоками раствор, вытягивая из него жидкость.

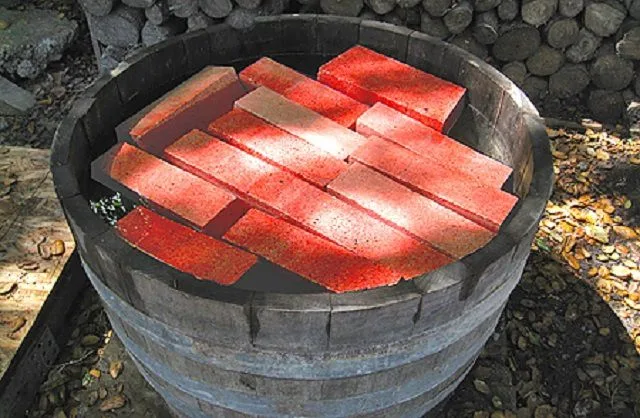

Предварительное замачивание кирпичей сделает кладку особо прочной

Предварительное замачивание кирпичей сделает кладку особо прочной

Если раствор будет высыхать естественным путем, то материалам будет обеспечено хорошее сцепление, и кладка будет достаточно крепкой.

  • Очень важно проводить кладку порядово, не начиная нескольких рядов сразу - этим можно нарушить весь порядок работы, и она получится неаккуратной.
  • Сложив 2-3 ряда, необходимо сразу же проводить «расшивку» швов, пока раствор остается влажным и пластичным. Проводя этот процесс, нужно сразу же убирать выступившие излишки кладочного раствора.

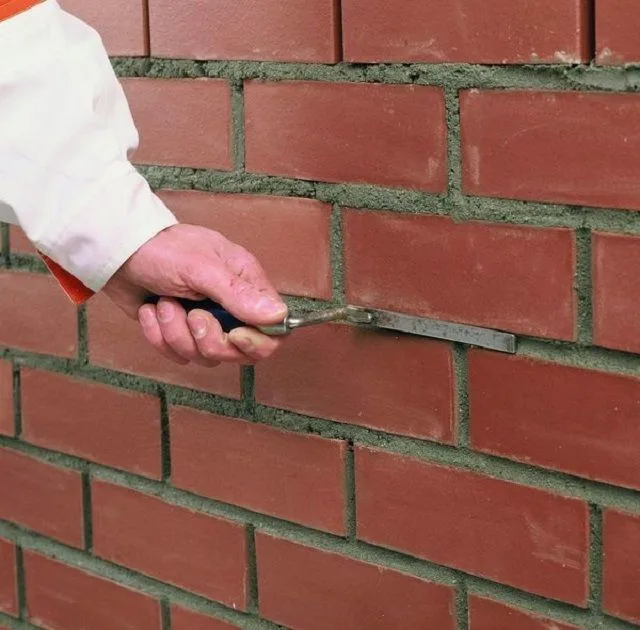

Облагораживание швов "расшивкой"

Облагораживание швов «расшивкой»

  • Делать кладку в «четверть кирпича», то есть с установкой его на узкую грань, несколько сложнее, нежели класть в «полкирпича». Если все же из целей экономии был избран именно такой вариант, то при укладке нужно вести особо тщательный постоянный контроль за вертикалью и горизонталью плоскостью.

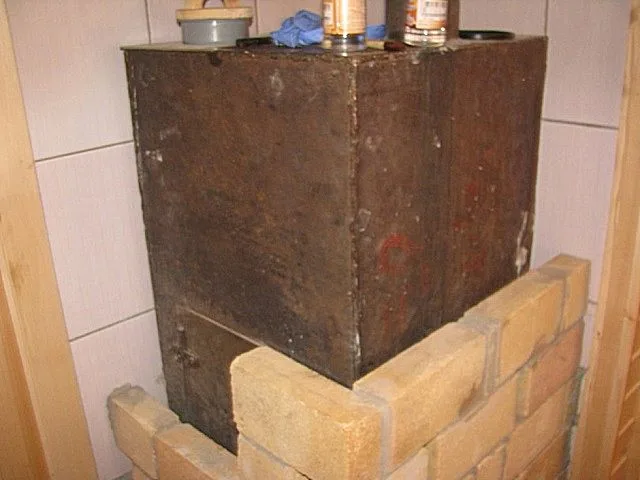

Кладка в "четверть кирпича" потребует особой внимательности для соблюдения вертикальности и горизонтальности стенок

Кладка в «четверть кирпича» потребует особой внимательности для соблюдения вертикальности и горизонтальности стенок

Процесс обкладывания металлической печи кирпичом

  • Между установленными вертикально брусками, высотой от пола до потолка, натягивается идеально горизонтально шнур. В процессе подъема кладки, перемещают выше и этот ориентир. По такому натянутому уровню-маячку выравнивается каждый ряд.
  • Ширина вертикальных швов между кирпичами обычно составляет от 5 до 7 мм, горизонтальных от 8 до 10 мм.
  • Очень важно для вентиляции, активного поступления тепла в помещение создаваемыми конвекционными потоками в каждом из рядов или же через ряд оставлять небольшое отверстие. Иногда кладка, которой оформляют железную печь, делается «решетчатой» с многочисленными отверстиями.

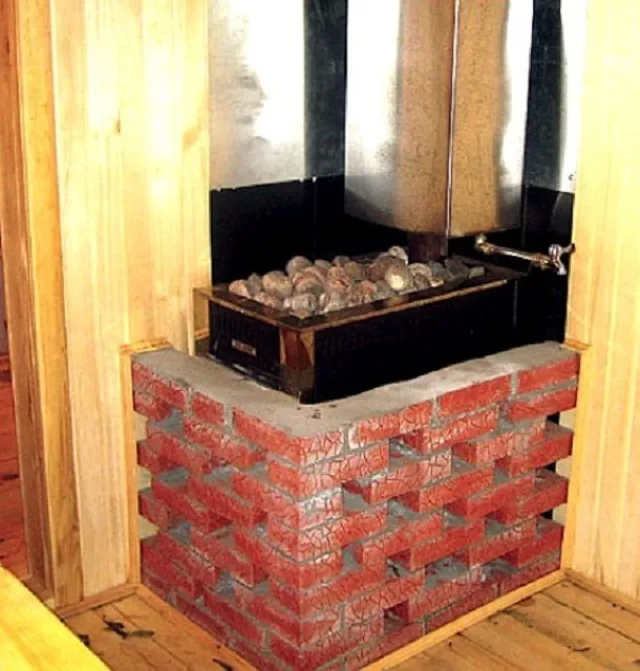

"Решетчатая" кладка вокруг банной печи

«Решетчатая» кладка вокруг банной печи

Таким образом, например, кладут кирпич при обкладке банных печей, чтобы тепло быстрее прогревало помещение и, в то же время, за счет тепловой инертности кирпичей дольше не остывали сами стенки отопительного прибора.

  • Кладка первого ряда происходит обычным образом, но она должна быть выполнена идеально, так как задает направление всей стенке.
  • После выкладки и прижатия кирпичей первого ряда, излишки раствора нужно сразу же собрать. Если кирпич устанавливается трудно из-за излишка раствора, то он подбивается резиновым молотком.

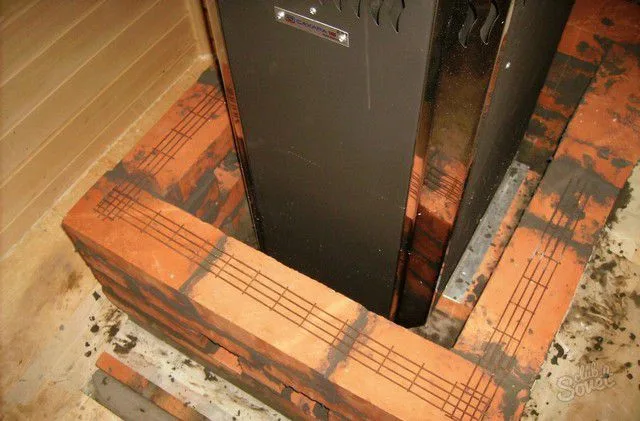

К первым рядам кладки - особые требования по ровности в вертикальной и горизонтальной плоскости

К первым рядам кладки — особые требования по ровности в вертикальной и горизонтальной плоскости

  • Поднимая кладку, и дойдя до дверцы зольника, а затем и топки, очень важно внимательно отнестись к той стороне выкладываемого окошка, где расположены петли. Укладывая каждый из кирпичей рядом с дверцами, нужно обязательно проверять, насколько свободно они открываются.

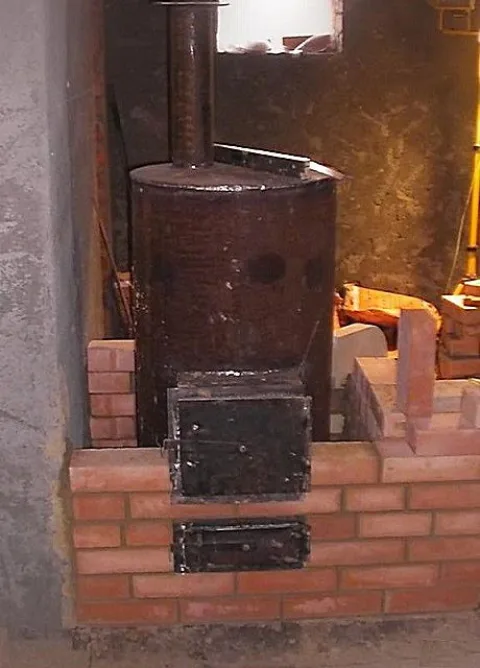

Кладка не должна мешать свободному открыванию дверец

Кладка не должна мешать свободному открыванию дверец

  • Кладку делают до разных уровней печи. Иногда ее заканчивают на уровне плиты или одевают ею даже дымоход. Однако, в последнем случае, дымоотводная металлическая труба должна быть собрана в исключительно надежную конструкцию и из самых стойких материалов, так как добраться до нее после завершения работы уже не получится.

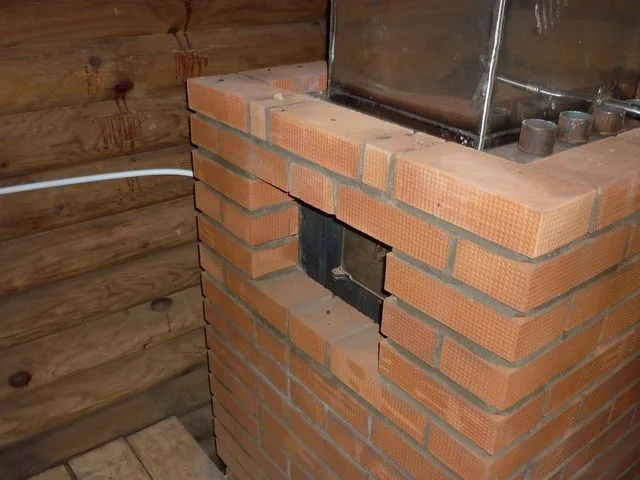

Обязательно оставляются вентиляционные отверстия около дымохода

Обязательно оставляются вентиляционные отверстия около дымохода

В кирпичной кладке вокруг дымохода делают обязательно несколько вентиляционных отверстий.

  • Кладка должна получаться чистой и аккуратной, поэтому, сложив несколько рядов, нужно обязательно счищать еще не застывший раствор, а его остатки оттирать влажной тканью.

После завершения кладки она должна хорошо просохнуть, желательно — естественным образом, без нагревания. В этом случае снижается вероятность того, что раствор на швах потрескается.

Видео: пример облицовки банной печи кирпичом

Варианты обкладки металлической печи кирпичом

Кроме обкладки буржуйки полностью или до уровня плиты, некоторые выбирают и другие варианты, обкладывая кирпичом только определенную часть корпуса.

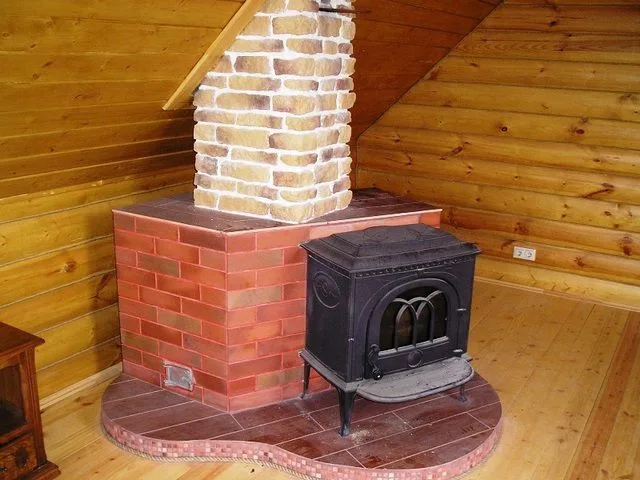

Кирпичом обложена только задняя часть "буржуйки"-камина

Кирпичом обложена только задняя часть «буржуйки»-камина

В данном случае, небольшая буржуйка служит топкой для кирпичной части печи, и она задней стенкой аккуратно вмурована в капитальное кирпичное строение.  Такая печь может служить камином для приятного проведения вечеров, согревать помещение, а на устроенной полке можно подогреть чайник или, вернувшись из-под дождя, просушить одежду и обувь.

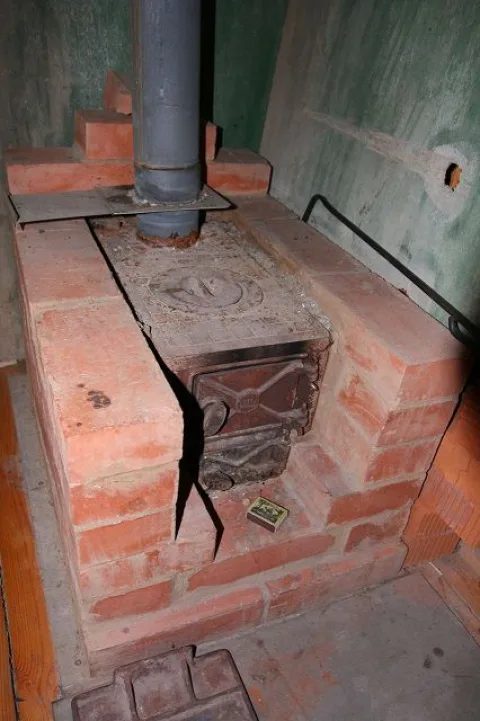

Верхняя плоскость печи не обложена - она служит варочной панелью

Верхняя плоскость печи не обложена — она служит варочной панелью

Такой вариант подойдет в том случае, когда нужно иметь более широкую варочную плиту. Кирпичи, уложенные вокруг нее, нагреваясь, будут служить ее продолжением. Металлический корпус со всех сторон закрыт кирпичной кладкой, поэтому об него нельзя случайно обжечься. Тепло от такого строения будет исходить дольше примерно в три — четыре раза, чем от «голой» печки, поэтому работе по преобразованию буржуйки в полноценное отопительное сооружение стоит выделить время и приложить для этого силы.

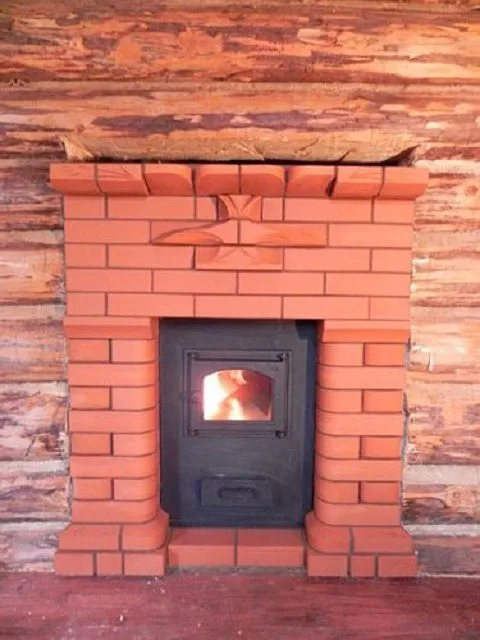

Печка полностью вмурована в стену и превратилась в камин

Печка полностью вмурована в стену и превратилась в камин

Еще один вариант превращения компактной современной буржуйки в эстетичный камин, который задней своей стенкой выходит в другую комнату, где также  обложен кирпичом. Теплоотдача от такой печи-камина возрастает в несколько раз, а выглядит она намного респектабельнее. Здесь буржуйка смотрится, как топка камина, и создается видимость массивности постройки за счет именно аккуратно положенной кладки вокруг металлической печки.

Вниманию владельцев домов предлагаются и готовые строительные комплекты-«конструкторы» из натурального или искусственного камня, позволяющие не только обложить металлическую печку, но и одновременно соорудить каминный портал, который станет настоящим украшением помещения.

Видео: облицовка металлической печи с использованием каминного комплекта

В зависимости от того, какая часть металлической печки требует проведения обкладки ее кирпичом, можно придумать и другие, собственные варианты. Главное в работе - не допустить ошибок в конструкции отвода отходов горения и соблюсти все необходимые меры безопасности.
