Камины для дома дровяные – как выбрать и сделать своими руками? Такой вопрос возникает у собственников загородных домов, которые давно мечтали и, наконец, получили возможность создать комфортный уголок отдыха, центром которого станет именно этот прибор с живым огнем.

Дровяные камины

Содержание статьи

Каминами называют печь, оснащенную большой открытой топкой и довольно простой системой отвода из нее продуктов сгорания.

Традиционным вариантом камина являются кирпичные сооружения, и чтобы выложить подобный отопительный прибор, необходимо хоть немного владеть искусством печника или каменщика. Однако, в наше время упрощает задачу то, что некоторые детали, необходимые для постройки этого желанного для многих владельцев частных домов прибора можно приобрести в готовом виде, или же попробовать скомбинировать кирпичную кладку с другими материалами.

Так, в последнее время в продаже представлены металлические топочные камеры, которые встраиваются в кирпичную конструкцию камина. Такие топки, как правило, имеют дверцы, имеющие двойное остекление из жаропрочного стекла. Поэтому настоящим огнем от камина можно наслаждаться, или открыв дверцы настежь, или созерцая его через стекло.

Несмотря на весьма массивную и габаритную конструкцию, кирпичные камины обычно не используют в качестве основного источника тепла. Они, скорее, служат в роли центральной интерьерной детали, создающей атмосферу уюта, что особенно необходимо в промозглую осеннюю или весеннюю погоду.

Дровяные камины изготавливаются также из металла – их можно приобрести в готовом виде или соорудить самостоятельно, если, конечно, есть хорошие навыки в сварочных работах и соответствующее оборудование.

Металлические камины, в отличие от кирпичных вариантов, довольно часто устанавливают в дачных домиках именно для обогрева в холодные дни, а также используют для приготовления пищи, так как многие выпускаемые в промышленных условиях модели печей-каминов оснащены варочной поверхностью.

Как подойти выбору оптимальной модели камина?

Основные оценочные критерии выбора камина

Приступая к выбору модели, необходимо опираться на целый перечень исходных оценочных критериев.

  • Определяется предполагаемое месторасположение камина, с учетом площади, которую возможно отвести под его установку.
  • Оценивается отапливаемая площадь, если в этом есть необходимость.
  • Намечается нужный размер топки.
  • Выбирается материал изготовления камина.
  • Оцениваются пожелания по желательной функциональности.
  • Принимаются в расчет предполагаемое внешнее оформление и конструкция, для создания единого интерьерного стиля в помещении.

Давайте пройдемся более подробно по основным пунктам этого перечня

Виды камина по месту расположения в помещении

По этому критерию камины подразделяют на угловые, пристенные, островные, встроенные в стену и даже подвесные. Все они, в свою очередь, могут иметь различия в формах и конструкции.

Угловой камин

Угловые камины можно поставить на второе место по популярности после пристенных, и этот факт объясняется тем, что они компактны и идеально вписываются в комнату любой площади – главное, правильно подобрать размер сооружения.

Угловые камины, в свою очередь, можно разделить на три подвида:

Очень оригинальное расположение камина на выступающем углу комнаты

Очень оригинальное расположение камина на выступающем углу комнаты

  • Камин, расположенный на внешнем углу помещения. В этом случае дымоход должен быть встроен в стену дома или же пристроен к ней с внешней стороны. Как в первом, так и во втором случае для постройки этого варианта потребуются большие расходы. Однако, выстроенный снаружи дымоход, может стать отличным дополнением к оформлению фасада здания.
Угловой камин, представляющий собой целый интерьерный «ансамбль»

Угловой камин, представляющий собой целый интерьерный «ансамбль»

  • Второй вариант – это камин, имеющий прямоугольную или квадратную форму, устанавливаемый в углу помещения с дымоходом, также проходящим внутри комнаты. Эту каминную конструкцию можно обыграть по-разному, например, пристроив к нему по всей высоте декоративную или функциональную нишу, как представлено на фото, обустроить широкий предкаминный подиум со встроенной в него камерой для хранения и сушки дров. Подобный вариант камина отлично впишется в интерьер достаточно большой по площади комнаты.
Наиболее часто применяемое «диагональное» расположение углового камина

Наиболее часто применяемое «диагональное» расположение углового камина

  • Третий традиционный вариант камина — это конструкция, вписываемая в угол и пересекающая его по диагонали от стены до стены. Такая модель занимает минимальную площадь, поэтому идеально подходит для установки в маленькой комнате, но вполне может быть установлена и в большом зале. Камин может быть оснащен каминной полкой и подиумом с нишей для дров.

 Компактный и эффективный – угловой камин

Если угол в помещении загородного все равно пустует, то туда так и просится камин. Подробную информацию о конструкции углового камина, рекомендации по подготовке и возведению такого сооружения, схемы порядовки двух оригинальных моделей можно найти в специальной публикации нашего портала.

Готовый металлический угловой камин отлично вписался в интерьерное оформление комнаты

Готовый металлический угловой камин отлично вписался в интерьерное оформление комнаты

Угловые металлические камины очень компактны наряду с завидной теплоотдачей, поэтому их достаточно часто используют в дачных или частных домах в качестве основного источника тепла для отдельной комнаты. Современные варианты этих приборов имеют элегантный внешний вид и хорошо впишутся в интерьеры  разных стилевых оформлений.

Пристенные камины

Конструкция пристенного камина – наиболее популярный вариант. Сооружение прилегает задней стороной к стене и при этом не занимает много места в комнате, так как примерный средний размер его основания составляет 750×1250 мм.

К числу наиболее популярных относят пристенные камины

К числу наиболее популярных относят пристенные камины

Пристенные камины выглядят весьма элегантно, и могут быть выполнены в разных стилях. Кроме того, существуют конструкции этого вида каминов, которые прилегают к стене не задней, а боковой стороной. В возведении подобная конструкция более сложна, однако, у нее есть и свои преимущества.

Камин как бы делит помещение на две зоны, причем любоваться огнем можно в каждой из них

Камин как бы делит помещение на две зоны, причем любоваться огнем можно в каждой из них

Камин, установленный таким образом, разделит комнату на разные зоны, а при установке в него готовой металлической топки, остекленной с трех или двух сторон, игру пламени можно будет наблюдать с любой точки комнаты.

Пристенная металлическая печь-камин заводского производства

Пристенная металлическая печь-камин заводского производства

Пристенными могут быть и металлические варианты каминов, причем производятся разные модели этих приборов, которые могут быть оснащены одной или несколькими функциями. Дизайнерское оформление таких печек-каминов разнообразно, поэтому вполне можно подобрать вариант, который не только не испортит интерьер, но и станет для него той «изюминкой», которая будет привлекать к себе внимание.

Камины, встроенные в стену

Встроенные в стену камины отличаются от всех других видов тем, что его дымоход пристроен к стене со стороны улицы, сама конструкция находится в стене, а в комнату выступает только каминный портал.

Типичный образец камина, встроенного в стену

Типичный образец камина, встроенного в стену

Преимуществом такого камина можно назвать то, что он практически не занимает места в комнате, то есть ее площадь остается первоначальной, а также то, что к одному дымоходу можно подключить два камина, встроенные в одну стену на разных этажах двухэтажного дома. «Минусами» же этой конструкции является сложность и трудоемкость её обустройства, а также быстрое выхолаживание камина, так как дымоход будет проходить по улице, что приведет к большому расходу топлива. Чтобы увеличить теплоотдачу от камина, и избежать его быстрого остывания, придется хорошо термоизолировать дымоходную трубу.

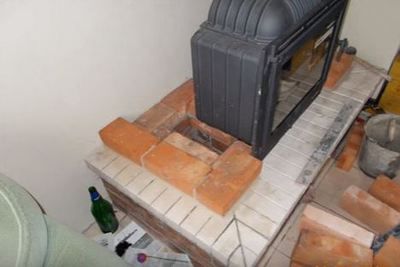

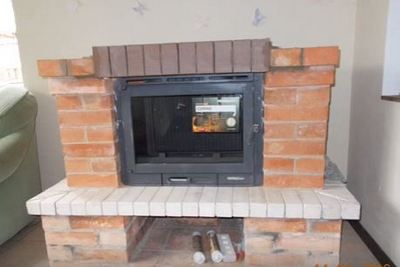

 Для встроенных в стену каминов выгоднее всего использовать готовые металлические топочные камеры заводского производства

Для встроенных в стену каминов выгоднее всего использовать готовые металлические топочные камеры заводского производства

Встроенные камины могут быть выложены полностью из кирпича, или же в стену вмуровывается металлическая топка, которая затем обрамляется декоративным порталом, подобранным под общий стиль комнаты.

Достаточно сложно будет встроить такой вид камина в построенные стены, обычно его планировку и монтаж производят на стадии составления проекта и в ходе возведения дома.

Если же планируется установить этот вид камина во внутреннюю стену, то ее полностью или частично придется демонтировать, а затем строить заново – этот процесс будет непросто произвести, если стена несущая, и на нее опираются балки перекрытия, а также стропильная система.

В том же случае, если камин встраивается во внутреннюю стену на этапе строительства дома, то конструкцию можно рассчитать так, что топки будут повернуты в комнаты, разделенные данной стеной, и подключены к одному дымоходу.

Кроме этого, если в доме уже построена печь, то к ней вполне можно пристроить и камин. Это допустимо, если позволяет размер канала дымохода, или же отопительные приборы планируется не использовать одновременно.

Островные камины

Островными называют камины, которые не связаны ни с одной из стен и выстроены или установлены на отдельно стоящем фундаменте. Этот вариант подойдет только для большой комнаты, которую нужно разделить на зоны или создать в ней более уютную обстановку.

Печь-камин островного типа

Печь-камин островного типа

Например, если загородный домик не разделен на отдельные помещения, а имеет одну комнату с относительно большой площадью, островной камин очень хорошо в нее впишется.

 Для островного камина потребуется заливать отдельный участок фундамента

Для островного камина потребуется заливать отдельный участок фундамента

Островной камин может быть изготовлен из металла или кирпича, главное, чтобы под него был обустроен надежный и прочный фундамент.

К схожему типу отопительных приборов можно отнести и подвесные варианты каминов, которые не требуют заливки фундамента, но для них необходимо закрепить надежные балки перекрытия, так как они будут держаться именно на них.

Практикуется и такой подход – камин, «парящий» над поверхностью пола

Практикуется и такой подход – камин, «парящий» над поверхностью пола

Подвесные камины используются достаточно редко, так как они непрактичны. Если их используют, то больше в качестве декоративного элемента современного интерьера. Цена на них довольно высока, а функции заключается только в незначительном подогреве окружающего воздуха. Безусловно, такой камин выглядит весьма эффектно и является отличным дополнением к стилевому решению интерьера.

К плюсам такого прибора можно отнести тот факт, что его можно установить в комнате даже с небольшой площадью, так как он имеет компактные размеры.

Нюансы месторасположения каминов

Кроме выбора типа камина по его месторасположению, нужно правильно обозначить и конкретное место его установки. В этом вопросе есть свои нюансы, которые нужно обязательно учитывать.

Не все позиции одинаково хороши для расположения камина

Не все позиции одинаково хороши для расположения камина

  • В первую очередь, выбирая место установки камина в комнате, необходимо проконтролировать, чтобы дымоходная труба не наткнулась на балку перекрытия. Она должна проходить ровно в средней части пространства между двумя балками, так, чтобы между трубой и деревянными элементами конструкции оставалось расстояние минимум в 120÷150 мм.
  • Камин с открытой топкой не должен находиться в зоне прохождения потоков воздуха, например, напротив входной двери, так как холод, поступающий в комнату извне, будет нарушать естественную циркуляцию нагретого воздуха. В связи с этим можно ожидать снижение эффективности нагрева помещения.
  • Удачным местом для установки углового камина будет один из углов, находящихся около двери. Тепло, исходящего от него, будет создавать своеобразную тепловую завесу для холодного воздуха.
  • Лучше всего не устанавливать пристенный камин около внешней стены, так как холодная поверхность будет забирать тепло. Однако, если другого места для установки отопительного прибора не нашлось, то перед его монтажом стену необходимо утеплить, закрепив на нее минеральную вату с алюминиевым покрытием, фольгой в сторону комнаты.
  • Камин должен быть установлен на прочной поверхности, поэтому если в комнате деревянные полы, то придется под кирпичную конструкцию выстроить бетонный фундамент.
Под установку металлического камина на деревянном полу требуется подготовить несгораемое основание

Под установку металлического камина на деревянном полу требуется подготовить несгораемое основание

Если полы смонтированы из толстых досок, а камин выбран металлический, имеющий не слишком большую массу, то на поверхность под установку прибора необходимо будет настелить асбестовую плиту, а затем закрыть его стальным листом или же выложить керамической плиткой.

Функциональность камина

Выбрав место установки и примерный размер камина, нужно определиться с тем, какие функции он должен выполнять, так как существуют разные варианты конструкций таких сооружений. Так, камины могут:

  • Отопительными, то есть используемые только для обогрева комнаты.
  • Отопительно-варочный вариант – применяется не только для отопления, но и для приготовления пищи. Такой камин имеет чугунную варочную плиту.
  • Отопительно-декоративный камин предназначается не только для обогрева комнаты, но и, в большей даже мере, для поддержания ее стилевого оформления.
  • Отопительный камин с водяным контуром. В этом случае камин является элементом системы отопления, то есть вода, нагреваясь от жара сгоревших дров, поступает в радиаторы отопления, а затем, пройдя весь контур, снова возвращается для нагрева. Благодаря циркуляции теплоносителя от камина можно качественно отопить одну или две комнаты дома.
Камины различной функциональности по степени участия в отоплении дома

Камины различной функциональности по степени участия в отоплении дома

Кирпичные камины могут быть отопительными, декоративными, а также иметь конструкцию со встроенным водяным контуром. Однако, если выбирается модель с варочной поверхностью – это будет уже не камин, а печь-камин. Такой вариант отопительного прибора имеет более сложное внутреннее строение и без должного опыта в возведении печей выполнить самостоятельно подобную работу — весьма затруднительно.

Возведение печи-камина со встроенным водяным теплообменником

Возведение печи-камина со встроенным водяным теплообменником

Металлические же камины могут выполнять все перечисленные выше функции или только обогревать помещение. Если приобретается готовый вариант такого прибора, для него останется обустроить место, а если в конструкции предусмотрен водяной контур – подключить к локальной системе отопления.

Камин с варочной поверхностью – отличное решение для загородных условий

Камин с варочной поверхностью – отличное решение для загородных условий

Если камин приобретается для дачного домика, в котором планируется проживать в весенний и осенний период, а также большую часть лета, то лучше всего приобрести или выстроить камин с варочной функцией. Такой прибор не только обогреет помещения домика, но и не подведет в случае необходимости приготовить пищу или согреть воду.

Расчет размера камина

Чтобы отопительный прибор функционировал эффективно, при составлении его проекта очень важно рассчитать параметры всех элементов, которые зависят от площади отапливаемого помещения. Расчеты можно произвести, опираясь на данную таблицу:

Параметры элементов камина, ммПлощадь отапливаемого помещения, м²
403025201512
Ширина топочной камеры900800700600500400
Высота топочной камеры770700630560490420
Глубина топочной камеры420400380350320300
Высота задней стенкиНе менее 360
Ширина задней стенки700600500450400300
Высота дымосборника800700660630600570
Сечение дымохода, имеющего шероховатую внутреннюю поверхность270×400270×400270×270270×270140×270140×270
Сечение дымохода, имеющего гладкую внутреннюю поверхность270×270270×270270×270140×270140×270140×140

Если помещение имеет другую площадь, то размеры камина можно рассчитать и самостоятельно, используя простые формулы. Например, чтобы определить линейный размер окна топочной камеры, нужно площадь комнаты разделить на 50. Так, если площадь составляет 18 м²., то 18 : 50 = 0,36 м или 360 мм, то есть нормальный размер окна топки будет составлять 360×360 мм.

Зная ширину и высоту топки, нужно определить ее глубину. По стандартным пропорциям это значение равно ⅔ найденной высоты. Для этого высоту топки в 360 : 3 × 2 = 240 мм. Таким образом, размер топочной камеры составит 360×360×240 мм.

Нужно отметить, что если эти параметры увеличить в угоду дизайнерскому решению, то это негативно отразится на теплоотдаче отопительного прибора, так как большая часть тепловой энергии, полученной от сгорания дров, будет попросту уходить в трубу. Кроме этого, затраты на топливо будут значительно увеличены.

Если же параметры, наоборот, будут уменьшены, то есть глубина топки не будет соответствовать ее высоте, то камин может начать дымить, так как не будут созданы условия для образования необходимой для нормального горения тяги.

Кроме размера топки, на создание нормальной тяги в камине напрямую влияют и параметры дымоходной трубы. От них, кстати, зависит и пожаробезопасность прибора. Поэтому нужно правильно выбрать размер внутреннего диаметра или периметра прямоугольного дымохода, а также его высоту.

Требования СНиП устанавливают, что диаметр дымохода должен составлять не меньше 150 мм. Если же выбрана кирпичная труба прямоугольного сечения, то площадь сечения будет равна не менее 1/10 размера окна топочной камеры.

В соответствии с установленными нормами, высота дымохода должна составлять не менее 5000 мм. Однако, иногда дымоход приходится поднимать выше, ориентируясь на высоту конька крыши и места прохода через нее трубы. Допустимые позиции дымохода относительно конька и кровельного покрытия показаны на схеме.

Требования к расположению оголовков дымоходных труб на крыше

Требования к расположению оголовков дымоходных труб на крыше

Тип топки

Все дровяные камины подразделяются на приборы с топкой открытого и закрытого типа.

Камин с открытой топочной камерой.

Камин с открытой топочной камерой.

Камины с открытым типом топочной камеры выбираются в том случае, если:

  • Сооружение устанавливается для подогрева комнаты в ненастные дни и создания уютной атмосферы.
  • Камин является частью стилевого решения интерьера и также предназначен для периодической топки.
  • Есть желание готовить блюда на вертеле, для которых требуется открытая топка.

Камины с закрытой камерой выбираются практичными владельцами частных домов, которые хотят не только преобразить интерьер своего дома, но и иметь в нем функциональный прибор, способный отопить одну или даже две комнаты.

Камин, топочная камера которого закрыта дверцей, оснащенной жаропрочным стеклом

Камин, топочная камера которого закрыта дверцей, оснащенной жаропрочным стеклом

  • Наличие на топочной камере стеклянных дверок, позволяет значительно сэкономить топливо, так как тяга внутри топки может регулироваться.
  • Камин с такой конструкцией может использоваться, как альтернативное отопление или в дополнение к основному, так как некоторые модели имеют КПД 75÷80 %.
  • При горении дров дверца может оставаться открытой, при желании полюбоваться живым пламенем, или закрытой, при необходимости быстро нагреть комнату.
  • Наличие на топочной камере дверец, делает камин максимально безопасным, так как при горении дров угли от них или искры не смогут попасть на покрытие пола.

Материал изготовления топливной камеры

В кирпичных каминах топка может быть выведена полностью из кирпича, скомбинирована с металлическим листом, который закрепляются на задней стенке топливной камеры, и служит в качестве перенаправляющего тепловой поток экрана. Кроме этого, в кирпичное сооружение может быть установлена стальная или чугунная топка, которая обкладывается кирпичом.

Правильно выложит кирпичную топку, с соблюдение необходимых углов уклона задней стенки – задача не из легких

Правильно выложит кирпичную топку, с соблюдение необходимых углов уклона задней стенки – задача не из легких

  • Сложность постройки топки из кирпича заключается в выведении под углом кладки задней стенки, так как она должна быть не только наклонена в сторону портала, но и быть достаточно гладкой. Поэтому многие начинающие мастера отдают предпочтение металлическому листу, закрепляемому под таким же углом.
Чугунная топочная камера, украшенная литым барельефом на задней стенке

Чугунная топочная камера, украшенная литым барельефом на задней стенке

  • Чугунная топочная камера имеет ряд преимуществ, к которым можно отнести ее долговечность и высокую теплоотдачу, что является главными положительными качествами этого материала. Кроме этого, выглядит такая топка достаточно респектабельно, что важно для некоторых интерьерных стилей.
Стальной топливник, футерованный шамотными пластинами.

Стальной топливник, футерованный шамотными пластинами.

  • Стальные топливные камеры, в отличие от чугунных, не столь долговечны, так как сталь довольно быстро прогорает. Поэтому если приобретается такой вариант топливника, то камеру рекомендовано облицевать изнутри шамотными пластинами. Можно приобрести и готовую стальную камеру, имеющую футеровку слоем шамота.

Каминный портал

Портал кирпичного камина может быть выполнен в двух вариантах – это арочный, и прямой. При выполнении арочного варианта необходимо соблюсти его пропорции, то есть радиус дуги должен иметь определённый размер.

Арочное перекрытие является более прочным вариантом, так как оно лучше распределяет нагрузку на нижние ряды верхней кладки камина. В свою очередь, арочное перекрытие портала подразделяют на два типа — это лучковые и полуциркульные.

Полуциркульное арочное перекрытие очага камина

Полуциркульное арочное перекрытие очага камина

Полуциркульными перекрытиями портала называют арки, которые составляют половину круга — это вариант самый надежный и эстетичный из всех существующих, а также простой в исполнении. С радиусом здесь все просто – он равен половине ширины топочного окна.

Арочное перекрытие лучкового типа. Необходимо еще определиться с радиусом этой дуги.

Арочное перекрытие лучкового типа. Необходимо еще определиться с радиусом этой дуги.

Лучковое арочное перекрытие имеет более пологую форму, в отличие от полуциркульного, и его используют чаще всего для формирования широких портальных окон или же в том случае, если есть необходимость ограничить высоту портала. Здесь может встретиться определенная сложность – необходимо бывает найти радиус окружности R, которая образует эту дугу – он потребуется для создания шаблона и предварительных «наметок» по обтесыванию кирпичей этой криволинейной кладки. А кроме того, в ходе кладки растянутой от центра окружности ниткой удобно выверять правильное направление швов между кирпичами свода.

Существует специальная формула расчета этого радиуса – она заложена в размещенный ниже калькулятор.

Калькулятор расчета радиуса лучковой арки


Укажите запрашиваемые значения и нажмите «РАССЧИТАТЬ РАДИУС ЛУЧКОВОЙ АРКИ»
Длина арки L. мм
Высота арки Н, мм

При кажущейся простоте, выложить прямой свод каминного окна – довольно сложно

При кажущейся простоте, выложить прямой свод каминного окна – довольно сложно

Прямое перекрытие арки, несмотря на простой внешний вид, можно назвать самым сложным в исполнении вариантом. Особенно трудно бывает в тех случаях, когда оно монтируется на портал камина со встроенной металлической топкой, так как придется подрезать и подгонять каждый кирпич перемычки, соблюдая определенный угол.

Чтобы соорудить кирпичное арочное перекрытие с соблюдением красивой и аккуратной кладки, по его форме из фанеры или досок выпиливаются два полукруга нужного размера. Затем их оббивают ДВП или тонкой фанерой и устанавливаются на подпорки в месте перекрытия. Кирпич для арки обтесывается на конус и выкладывается по закрепленному шаблону, начиная от его середины.

При кладке арочного перекрытия обычно пользуются заранее подготовленным шаблоном

При кладке арочного перекрытия обычно пользуются заранее подготовленным шаблоном

Выбор готового металлического дровяного камина

Рекомендации по проведению выбора оптимальной модели

Если решено приобрести металлический вариант камина, то проблем с выбором по функциональности и внешнему дизайну не возникнет, так как на рынке представлен широкий ассортимент приборов отечественных и зарубежных производителей.

Выбор готовых металлических каминов – довольно широк, и вопрос часто в большей мере упирается в финансовые возможности покупателя

Выбор готовых металлических каминов – довольно широк, и вопрос часто в большей мере упирается в финансовые возможности покупателя

В специализированных магазинах можно найти чугунные и стальные камины, а также их комбинированные варианты, когда в стальной короб встраивается чугунная топка, или же устанавливается только колосниковая решетка из чугуна. Самым практичным, но и самым дорогим отопительным прибором из этой линейки является камин, полностью изготовленный из чугуна, так как этот материал долговечен, отлично сохраняет тепло длительное время и стоек к коррозии.

Чтобы сделать правильный выбор металлического отопительного прибора, нужно так же, как и при выборе любого другого камина, обратить внимание на его технические характеристики:

  • Размеры камина и его мощность, которая выбирается в зависимости от отапливаемой площади. Рассчитать нужную мощность камина для конкретного помещения несложно, так как существуют расхожее соотношение, что  1 кВт достаточно для отопления 10 м² при высоте потолка 2500 мм.

Этот расчет, правда, не может считаться эталоном точности, но зачастую и его бывает достаточно. Если же есть желание более детально подойти к вопросу определения необходимой тепловой мощности до обогрева конкретного помещения – мы поможем и в этом.

Как самостоятельно рассчитать необходимую тепловую мощность для отопления комнаты?

Обратитесь в раздел нашего портала, в котором собраны удобные калькуляторы, помогающие во многих вопросах строительства и ведения домашнего хозяйства. В частности, интересующий нас калькулятор определения мощности для комнаты размещен в статье, посвященной расчетам регистров отопления.

  • Изучая характеристики, нужно обратить внимание на КПД камина. Чем выше этот показатель, тем экономнее будет расходоваться топливо. Для каминов оптимальным считается значение в области 85%.
  • Тип топлива. Лучше всего выбирать модель, которая может отапливаться не только дровами, но и другими видами топлива, такими, как торфяные брикеты, пеллеты и уголь.
  • Облицовка камина. Материал облицовки влияет не только на внешний вид камина, но и на сохранение выработанного тепла. Лучше всего, если корпус камина будет иметь облицовку из керамических или каменных плит. Они дольше прогреваются, но также долго и остывают, отдавая тепло в комнату.
  • Размер топливной камеры также важен, и его можно рассчитать по выше представленной таблице.
  • Диаметр дымоходной трубы — это не менее важный параметр, так как от него зависит тяга, создаваемая в камине, а также безопасность его эксплуатации. Эту величину тоже определить легко, так как на 1 кВт мощности прибора необходимо предусмотреть 8 кв. см сечения трубы. Но в случае с готовыми каминами – все проще, так как у них уже имеется патрубок определённого диаметра для подключения трубы. Дымоход на всем своем протяжении не должен быть меньше.

Когда модель выбрана и характеристики проверены, забирая прибор из магазина, необходимо по описи проверить все заявленные комплектующие, качество изготовления элементов камина, необходимые сопроводительные документы:

  • Сразу нужно проверить дверцу, насколько она хорошо открывается, закрывается, и плотно ли она прилегает к корпусу.
  • Недопустимы на поверхностях корпуса, как снаружи, так и внутри, а также на стекле сколы или деформация.
  • Ручки на дверце печи должны иметь термоизоляцию.
  • Рекомендуется по документам проверить оригинальность изделия, наличие сертификатов на продукцию от изготовителя, в том числе противопожарного и гигиенического.
  • Далее, необходимо внимательно изучить гарантийные обязательства производителя и задать все интересующие вопросы продавцу. А также следует помнить, что на некоторые элементы дровяных металлических каминов гарантия не распространяется. К таковым могут относиться дверные стекла, колосник, а также шамотная внутренняя футеровка. Поэтому все детали конструкции нужно исследовать очень тщательно.

Обзор популярных моделей металлических каминов разных производителей

Внешний вид прибораТехнические характеристики и краткое описание. Страна-производительСтоимость в рублях (2017 г.)
Чугунная печь-камин «Baden NP», производства Франции.
Отлично подойдет для отопления небольшой комнаты, так как имеет компактные размеры и элегантный внешний вид. Камин выполнен с соблюдением всех европейских норм, имеет высокое качество материалов и сборки, что напрямую влияет на длительность ее эксплуатации.
Корпус камина облицован белой керамикой, что придает ему особый шарм, который непременно отразится на всем интерьере.
Гарантийный срок прибора – один год.
Его мощность составляет 14 кВт, КПД - 80%, отапливается камин дровами.
Конструкция состоит из двух топочных камер, то есть имеет функцию дожига или длительного горения. Прибор оснащен регулировкой подачи воздуха.
Размеры: - диаметр дымохода 200 мм, габариты по фронту 1560×950 с глубиной топки 450 мм.
≈ 175 тыс. руб.
«La Nordica Fiammetta» – камин итальянского производителя с отличными характеристиками для отопления частного дома или дачи.
Камин имеет элегантный внешний вид и внесет в любой интерьер особое настроение. Так как дизайн прибора нейтрален, он подойдет для установки в комнату, оформленную в разных стилях.
Камин имеет компактные размеры 483 мм в ширину, 941 мм в высоту и 472 мм - глубина топочной камеры.
Мощность камина составляет 6 кВт, КПД - 78%, вес конструкции 109 кг, диаметр дымохода 120 мм.
Камин оснащен системой вторичного дожига. Стеклянное окно является самоочищающимся.
Топочная камера выполнена из чугуна, а корпус изготовлен из стали.
≈ 70 тыс. руб.
Мета Ardenfire «Нормандия»в– это камин российского производителя, который изготовлен из чугуна и облицован сталью.
Хотя прибор имеет компактные размеры (он высотой 736 мм, шириной в 756 мм и глубиной топки в 444 мм) вес камина немалый – составляет 170 кг.
Мощность печи-камина равна 12 кВт, КПД – 70%.
Диаметр дымохода составляет 150 мм, патрубок его подключения находится с задней стороны камина. Дымоход может быть выведен через чердачное перекрытие, через внешнюю стену или может быть вмурован в нее.
Камин имеет изящный дизайн, поэтому подойдет для установки в жилых комнатах частного дома, а также в небольших помещениях дачи.
Дверца камина оснащена термостойким стеклом, рассчитанным на воздействие температуры в 750 градусов.
Печи «Нормандия» изготавливаются по немецкой технологии, адаптированной для российских зимних условий. Срок службы, анонсированный производителем, составляет 10 лет.
≈ 68 тыс. руб.
«MetaFire Ока» с плитой – отечественного производства.
Камин выполнен из стали и имеет боковую облицовку керамическими плитами. Топочная дверца оснащена жаростойким стеклом. Топливо – дрова.
Расположение в комнате – около стены, КПД – 70%, мощность 6 кВт, топка футерована шамотными плитами.
Диаметр дымохода 150 мм, глубина топки 385 мм, высота - 875 мм, ширина - 490 мм.
Такая печь-камин станет отличным подспорьем в дачном домике для его обогрева, а также для приготовления пищи.
Дизайн камина не отличается большим шиком, скорее он выглядит сдержанно, но аккуратно, поэтому хорошо впишется в интерьер не только дачи, но и частного жилого дома.
≈ 27 тыс. руб.

Кроме перечисленных в таблице моделей, в продаже представлено большое разнообразие и других. Поэтому, отправляясь в магазин за покупкой, нужно заблаговременно определить для себя ценовую планку, которая подходит под финансовые возможности.

Если же есть желание попробовать свои силы в возведении кирпичного камина, то ниже будут представлены рекомендации и подробно описаны действия по проведению работ.

Возведение кирпичного камина

Обзор нескольких моделей кирпичных каминов

Сегодня в интернете можно найти большое количество различных моделей каминов с подробным описанием процесса их возведения и схемами-порядовками. Несколько вариантов будут представлены далее. Если один из них подойдет для конкретного помещения, то его подробное описание придется поискать на специализированных сайтах, где разработчики предлагают приобрести проекты печей и каминов с подробными инструкциями и рекомендациями профессионалов.

Первый вариант камина

Первый вариант камина

  • Первый вариант – это фронтальный камин с порталом в 640 мм и открытой топкой, рассчитанный на обогрев комнаты площадью 22 м². Размер каминного основания без учета боковых полок составляет 1150×770 мм. Полки устанавливаются на полы, но их кладка необязательна, поэтому для них не требуется обустраивать фундамент. Для возведения данного камина потребуется 540 кирпичей.
Второй вариант камина

Второй вариант камина

  • Второй вариант – фронтальный камин с закрытой топкой, имеющий размер портала в 510 мм. Рассчитан прибор на отопление помещения в 18 м². Размер основания этой модели составляет 1150×710 мм, для ее постройки, без учета дымоходной трубы, потребуется 400 кирпичей. Этот вариант фронтального камина может быть установлен и в качестве углового, так как имеет небольшую ширину. Кроме этого, данная модель может быть использована и без установки дверцы.
Третий вариант камина

Третий вариант камина

  • Третий вариант фронтального камина с открытой топкой, зауженной верхней частью и каминными полками, расположенными по боковым сторонам. Эта модель рассчитана на обогрев помещения в 30 м², размер портала составляет 770 мм. Размеры основания камина 1280×770 мм. Без учета трубы, для возведения данного строения потребуется 470 кирпичей.
Четвертый вариант камина

Четвертый вариант камина

  • Четвертый вариант фронтального камина имеет открытую топку, зауженную верхнюю кирпичную часть и ширину портала в 770 мм. Рассчитана эта модель на обогрев комнаты в 27÷30 м² при довольно компактном размере у основания в 1280×960 мм. Для постройки этого камина потребуется 890 кирпичей.
Пятый вариант камина

Пятый вариант камина

  • Пятый вариант фронтальной модели камина имеет элегантный и компактный внешний вид трапециевидное основание дымоходной трубы, открытую топку шириной в 640 мм, а также боковые подиумы. Правая пристройка предназначена для хранения дров, а левая для подставки с каминными принадлежностями. Под топкой предусмотрен выдвижной ящик для сбора золы. Эта модель камина в основании имеет размер 1150×770 мм и может отопить помещение площадью в 22 м². Для ее постройки потребуется 600 кирпичей.
Шестой вариант камина

Шестой вариант камина

  • Шестой вариант – угловой камин с открытой топкой шириной в 510 мм. Камин предназначен для обогрева комнаты площадью до 18 м². Размер основания постройки 1020×770 мм без учета каминных подиумов, которые устанавливаются на полы без фундамента. Камин оснащен выдвижным ящиком-зольником, что позволяет аккуратно удалять продукты горения. Для постройки данной конструкции потребуется 320 кирпичей без учета трубы.

А теперь перейдем к подробному рассмотрению процесса возведения двух не особо сложных моделей

Мини-камин для частного дома

Этот вариант дровяного кирпичного камина прост по своей конструкции и имеет компактные размеры. Он отлично подойдет для установки в дачном доме или для обогрева одной из комнат частного дома круглогодичного проживания. Камин при желании можно облицевать одним или несколькими подходящими по характеристикам материалами, поэтому это сооружение легко вписать в любой интерьерный стиль.

Один из самых простых каминов, имеющий вместе с тем весьма неплохие показатели тепловой эффективности

Один из самых простых каминов, имеющий вместе с тем весьма неплохие показатели тепловой эффективности

Габариты 1020×510 мм в основании и высота, без учета трубы, 1120 мм, то есть камин можно разместить даже в небольшой по площади комнате.

Это компактное сооружение станет замечательным дополнением не только к интерьеру комнаты, но и к основной системе отопления. Мини-камин поможет создать в помещении уют в межсезонье, когда на улице идет дождь, а также в те минуты, когда необходима релаксация после напряженных трудовых будней.

Камин способен обогреть комнату или домик площадью в 18÷20 м². Для увеличения теплоотдачи в строении предусмотрено два калориферных канала, расположенных на его боковых стенках. Воздух, попадая через входы, расположенные на уровне 2÷3 ряда кладки, в вертикальные каналы, и проходя по ним, нагревается и выходит в комнату через отверстия, обустроенные на 13÷14 ряду. Таким образом, осуществляется естественная конвекция, ускоряющая нагрев помещения.

На первой из двух представленных картинок камина в разрезе хорошо видны вертикальные калориферные каналы, проходящие вдоль топки.

На первой из двух представленных картинок камина в разрезе хорошо видны вертикальные калориферные каналы, проходящие вдоль топки.

На задней стенке топливной камеры, на уровне 11÷12 ряда сформирован выступ – дымовой «зуб», необходимый для направления продуктов горения в дымоход, а также для его очистки от гари и сажи. На этом же уровне с задней стороны камина установлена прочистная дверца. Кроме этого, там же, на задней стенке, посредством вмонтированных четырех металлических штырей закрепляется наклонный стальной экран, который тоже способствует правильному отводу из топки дыма и направлению инфракрасного теплового потока в помещение.

Вместо этого элемента, наклон стенки можно выполнить и из кирпича, выложив его со сдвигом и обтесав до гладкости под определенным углом. Но эта задача довольно сложная, требующая сноровки и определенного времени. Поэтому если нужно выполнить работу быстро, то экран будет предпочтительнее, тем более что при необходимости его можно аккуратно заменить.

Нужно отметить, что в проекте не указано место установки дымовой задвижки, так как не рассматривается кладка трубы, поэтому необходимо уточнить, что ее можно вмонтировать в любом месте дымоотводного канала.

Итак, чтобы возвести такой камин потребуются следующие материалы и комплектующие:

  • Красный кирпич, без учета возведения трубы – 237 шт.
  • Прочистная дверца, размером 140×250 мм – 1 шт.
  • Колосниковая чугунная решетка 140×180 мм – 1 шт.
  • Задвижка для дымохода 130×250 мм – 1 шт.
  • Нержавеющая сталь для установки экрана 0,5 м².
  • Штыри с резьбой для закрепления экрана в топочной камере длиной 190÷200 мм – 2 шт. и 280÷300 мм – 2 шт.
  • Стальной лист для настила перед топкой 700×500 мм – 1 шт. Вместо него может быть использована керамическая плитка или другой негорючий и легко очищающийся материал.

Кладку камина производят на заранее обустроенном фундаменте, который должен иметь габариты больше основания строения на 50÷100 мм, то есть в данном случае будет оптимальной площадка 1120×610 мм.

Схема кладкиКраткое описание выполняемых действий
Первый ряд выкладывается сплошной кладкой, и состоит из 16 кирпичей, уложенных на постель, то есть плашмя.
Во втором ряду производится закладка калориферных воздуховодых каналов под топливной камерой.
Для него потребуется 15 кирпичей.
В третьем ряду формируется нижнее перекрытие топливной камеры, которым перекрывается поддувный канал в задней части камина. В этой области кирпич выдвигается на 60 мм вперед.
Перекладывая каналы, в полу камеры оставляют отверстие для установки колосниковой решетки, и размер посадочного места должен быть больше размера колосника на 5 мм.
Для формирования этого ряда нужно подготовить 18 кирпичей.
На представленной схеме можно хорошо рассмотреть расположение кладочных элементов.
По завершении кладки третьего ряда, на подготовленное место устанавливается колосниковая решетка, которую заранее нужно обязательно обмотать по торцевой стороне (в месте ее соприкосновения с кирпичом) асбестовым шнуром.
Лучшим вариантом будет если, обустраивая посадочное место, в кирпичах сделать ступеньку, чтобы колосник встал в одну плоскость с полом топочной камеры.
На четвертом ряду формируются стенки топливной камеры и два калориферных вертикальных канала, расположенные по ее бокам.
Для кладки этого ряда подготавливается 13 кирпичей.
Выкладывая пятый ряд согласно схеме, в заднюю стенку топливной камеры вмуровывают два штыря, имеющие Г-образную форму.
Эти элементы изготавливаются из стального прута, имеющего диаметр в 5 мм, их выступающая из кладки внутрь топливной камеры часть должна иметь резьбу.
На эти штыри, выступающие на 70÷80 мм, будет фиксироваться металлический экран.
Для этого ряда потребуется 10½ кирпичей.
Шестой ряд выкладывается по схеме, без отступлений.
Для него нужно подготовить 11 кирпичей.
Седьмой ряд также монтируется по схеме и для него необходимо 10½ кирпичей.
Восьмой ряд кладется тоже по схеме, при этом четко должны соблюдаться размеры калориферных воздуховодов.
Для ряда необходимо 11 кирпичей.
Девятый ряд кладется согласно схеме, половина кирпича разрезается по диагонали.
Для кладки потребуется 10½ кирпичей.
Десятый ряд более сложен в выполнении – кирпич на задней стенке на четверть ширины сдвигается внутрь топочной камеры.
Боковые же кирпичи сдвигаются, наоборот, наружу на 40 мм.
Кирпичи задней стенки в этом месте выкладываются так, чтобы ее толщина была равна 490÷500 мм.
Выступающие части кирпичей по бокам топочной камеры подрезаются так, чтобы ложок был срезан сверху и снизу.
Снизу кирпич подрезается, начиная от нижележащего, на высоту в 25 мм под углом примерно в 30 градусов.
Далее, начиная от высоты первого среза под углом также в 30 градусов, но вверх, то есть получается выступающий угол.
На этот ряд пойдет 13½ кирпичей.
Одиннадцатый ряд.
Ложок кирпичей, уложенных в переднем ряду по бокам, срезается наискосок в продолжение среза предыдущего ряда. Эти срезы формируют посадочное место для кирпичей арки камина.
За кирпичами со срезами, по бокам топочной камеры устанавливаются два кирпича на ложок.
Кирпичи, укладываемые на задней стенке, выдвигаются внутрь топки на четверть ширины кирпича (30 мм). Перед их укладкой, отступив от края 80 мм, вырезают паз для вмуровывания штырей. На схеме хорошо видно их расположение. Штыри предназначаются для закрепления верхней части стального листа-экрана.
Для выкладывания этого ряда потребуется 12 кирпичей.
Далее, выкладывается арка камина.
Для нее потребуется 9 кирпичей, которые нужно срезать на конус, верх которого должен быть равен 65 мм, а низ 52 мм.
Конус центрального кирпича стесывается до размеров верх 57 мм, низ 46 мм.
Радиус внутренней части арки равен 510 мм, по нему желательно сделать временную опалубку, например, из ДВП.
После просыхания раствора, ее ударяют.
Двенадцатый ряд.
Кирпичи, которые будут прилегать к арке, необходимо срезать по ее форме, так как они должны к ней плотно прилегать. Верхняя сторона центрального кирпича должна быть в одной плоскости с кирпичами этого ряда.
Кирпичами этого ряда также фиксируются вмурованные штыри. После схватывания раствора, на штыри можно закреплять металлический лист экрана, который должен иметь толщину 1,5÷2 мм. Экран вырезается по форме задней стенки, и в нем просверливаются отверстия для штырей. Как будет выглядеть экран в готовом виде, хорошо видно на картинке разреза камина.
Для кладки потребуется 12 кирпичей.
На тринадцатом ряду оформляются выходы калориферных каналов на боковые стенки сооружения.
Далее, с задней стенки камина устанавливается Прочистная дверца размером 140×250 мм.
Для ряда потребуется 10½ кирпичей.
Четырнадцатый ряд выкладывается по схеме и для него потребуется 13 кирпичей.
Пятнадцатый ряд, окончательно перекрывающий топочную камер камина, выкладывают с выступом наружу на 60 мм.
Ориентируясь на представленную схему, в перекрытии оставляют отверстие для дымоходной трубы, размером в 375×180 мм.
Для ряда потребуется 17 кирпичей.
В шестнадцатом ряду боковые и передние кирпичи выдвигаются вперед еще на 60 мм, формируя своеобразную ступеньку – поверхность этого ряда станет каминной полкой.
Для него потребуется 24 кирпича.
На семнадцатом ряду начинается формирование насадной трубы.
Для кладки потребуется 5 кирпичей.
Восемнадцатый ряд – это второй ряд дымоходной трубы.
На этом же ряду может быть вмонтирована и дымовая задвижка 130×250 мм. Это место достаточно удобно для того чтобы можно было регулировать тягу в каминной топке.
Кирпичей для ряда потребуется также 5 штук.

Далее, производится кладка трубы, соблюдением всем мер обеспечения пожаробезопасности при ее прохождении через чердачное или межэтажное перекрытие и кровлю.

Камин с металлической топкой

Еще одним вариантом обустройства камина является кирпичная конструкция со встроенной в нее чугунной или стальной топкой. Такая конструкция более проста в исполнении, но обойдется дороже, чем камин, полностью возведенный из кирпича.

Кирпичный камин со встроенной металлической топкой

Кирпичный камин со встроенной металлической топкой

Такая модель камина имеет ряд преимуществ, основным из которых является безопасность эксплуатации. Кроме упрощения монтажа и сокращение времени на его выполнение, что тоже можно отнести к плюсам конструкции, к положительным моментам относят эстетичность профессионально изготовленной топливной камеры, имеющей стеклянную дверцу, которая значительно облагородит внешний вид каминной постройки.

Вариант чертежа камина со встроенной топочной камерой

Вариант чертежа камина со встроенной топочной камерой

Первым шагом в планировании постройки камина необходимо составить его проект. Желательно производить эту работу, уже имея под рукой все линейные параметры топочной камеры. Отталкиваясь от них можно определиться со всеми остальными размерами конструкции.

Разрез и схема работы камина, возведение которого будет показано далее

Разрез и схема работы камина, возведение которого будет показано далее

Если площадь комнаты, где будет возводиться подобный камин, достаточно большая, и неважно какую по размеру ее часть займет такое сооружение, топочную камеру можно приобретать сразу.

ИллюстрацияКраткое описание выполняемых операций
Если планируется установить такой камин на бетонном полу первого этажа дома, то укреплять его не потребуется, так как общий вес его будет относительно невелик.
Но если же полы деревянные, то придется выпилить доски в области возведения камина и обустроить под него фундамент, который нужно углубить в грунт подполья как минимум на 400÷500 мм.
Далее можно поступить двумя разными способами – начинать кладку прямо на бетонную поверхность, или же, как выполнил мастер в демонстрируемом случае, обустроить будущую «строительную площадку», облицевав ее керамической плиткой.
Следующим шагом на месте установки камина производится разметка его основания.
Замешивается раствор на основе глины, и по разметке выкладывается первый сплошной ряд конструкции.
Крайние кирпичи по всему периметру основы монтируются вдоль основания, а внутренние – перпендикулярно крайним. Все они кладутся на постель.
На втором ряду начинает формироваться ниша, предназначенная для сушки и хранения дров, а также каналы, для доступа холодного воздуха, который будет способствовать естественной циркуляции воздушных масс.
Сушильно-поддувная камера должна быть расположена в средней части основания и обрамлена с боковых сторон кладкой в полтора кирпича. Ее задняя стенка кладется в один кирпич, передняя часть основания камеры остается открытой, ее размер в данном случае составляет два кирпича.
Кроме этого, начиная от задней стенки в середине камеры поднимается конструкция, которая послужит подставкой для топочной камеры – она выкладывается из двух кирпичей. В этом ряду они укладываются параллельно задней стенке.
Третий и четвертый ряды выкладываются с соблюдением заданной конфигурации. В каждом из рядов кирпичи должны перекрыть шов между кирпичами предыдущего ряда.
Расстояние между стенками и подставочной конструкцией, станут каналами для свободного прохода воздуха, что очень важно для качественной просушки дров.
Далее, производится перекрытие сушильной камеры кирпичом или специальными панелями, имитирующими кирпичную кладку и имеющими ширину, равную длине кирпича.
Такие панели намного легче резать и подгонять по углам, нежели кирпичи.
Эти элементы монтируются с выступом за пределы сложенной конструкции примерно на 120÷125 мм, то есть плиты должны находить на предыдущий ряд на полкирпича.
После обрамления основы под топочную камеру, необходимо вывести внутреннюю часть кладки на один уровень с установленными плитами. Для этого вдоль них внутри монтируются кирпичи так, как показано на фото.
Также до необходимой высоты поднимается и центральный элемент кладки – подставка.
Теперь, когда все подготовлено, можно устанавливать на место чугунную топочную камеру.
Ее фасадная часть должна находить на плиты предтопочной полки на 60÷65 мм.
Далее, можно приступать к обкладыванию топочной камеры, и для этого потребуется огнеупорный кирпич.
С боковых сторон между внешними стенками топки и кладкой оставляется пространство на ширину кирпича – это 120 мм.
Чтобы кладка была плотно подогнана к топочной камере с фасадной стороны, кирпич придется подработать, то есть вырезать в передней его части фрагмент глубиной в 60 мм, а его ширина должна быть равна выступу фасада топки.
Таким образом, боковые кирпичи зафиксируют камеру в передней части сооружения.
Стенки вокруг топки выкладываются в соответствии с конфигурацией ее конструкции и поднимаются до перекрывающей вход в топку металлической планки.
Ряд, который будет выводить кладку на ее уровень, монтируется с выступом вперед на 40 мм, а следующий, относительно предыдущего еще на 30 мм.
Сверху готовый к перекрытию кирпичный «короб» с вмурованной в него металлической топкой должен выглядеть так, как представлено на иллюстрации.
Пустое пространство вокруг топки, будет служить камерой, где будут быстро нагреваться циркулирующие снизу вверх потоки воздуха.
Далее, подготавливается место для перекрытия топочной камеры. Для этого, чтобы снять нагрузку с конструкции топки, сверху кирпичей, на боковые стенки, некоторые мастера укладывают металлические полосы.
Они станут опорой для передней части кладки.
Следующим шагом идет перекрытие топочной камеры кирпичами, устанавливаемыми на ложок, или вместо них, применяется огнеупорная плита, имитирующая кладку.
Второй вариант, безусловно, удобнее, так как плита легче кирпичей по массе, а также потому, что не придется подгонять кирпичи друг к другу.
Внутренняя сторона плиты или кирпичей подрезается под углом для лучшего прилегания к верхней части топочной камеры.
Сверху уложенное перекрытие и кирпичный «кожух» с металлической топкой выглядит так, как показано на иллюстрации.
Следующим шагом по всему периметру камина закрепляется опалубка для заливки бетонного пояса, который скрепит конструкцию и выведет всю кладку на один уровень с уложенной в фасадной части плитой.
Далее, в опалубку заливается бетонный раствор, изготовленный из цемента и песка, в пропорции 1:3.
Залитый бетон разравнивается по верхним краям опалубки и оставляется для созревания и набора прочности на 8÷10 дней.
Когда застывший пояс приобретет ровный светло-серый цвет, можно снимать опалубку и переходить к дальнейшим работам.
Для дымохода лучше всего использовать сэндвич-трубы, в которых за счет термоизоляции меньше скапливается конденсата, часто представляющего немалую проблему.
Но начальный участок, непосредственно от каминной топки и длиной около метра, должен быть одностенный, из качественной нержавейки.
А вот на проход через перекрытия ничего лучше сэндвич-трубы уже не придумать.
Далее, возводится конструкция из металлического оцинкованного профиля.
Для этого его отрезки закрепляются дюбелями на бетонном поясе, образуя металлическую основу, к которой будут фиксироваться под небольшим углом идущие вверх стойки.
Эти стойки поднимаются до потолка, и на расстоянии примерно в 400 мм до него для пущей жесткости конструкции связываются горизонтальными перемычками.
На потолок прикручивается металлическая пластина с круглым отверстием для трубы – по нему будет прорезан сквозной проем в чердачном перекрытии.
Металлическая пластина также обрамляется рамой из металлического профиля, который закрепляется к поверхности потолка. Стойки как раз и сходятся по углам этой рамы.
Получается подобие усечённой пирамиды с прямоугольником в основании.
Выстраивая металлическую конструкцию, необходимо предусмотреть в боковых стенках, ниже потолка примерно на 600 мм, два вентиляционных окошка, через которые тепло будет поступать в комнату.
Металлический каркас рекомендуется облицевать изоляционными плитами для каминов, состоящими из минеральной ваты и алюминиевого слоя. Устанавливаются плиты в проемы металлического профиля фольгированной стороной внутрь и фиксируются на жаростойкий герметик.
Благодаря свойствам этого материала все тепло, отдаваемое дымоходом и топочной камерой, будет отражено в пространство конструкции и поступать в комнату будет только через два окошка в боковых стенках и через то, что будет обустроено под потолком.
После того как будет установлена дымоходная труба и закреплены плиты, в передней части металлической конструкции на стойки с внутренней их стороны устанавливается и фиксируется еще один горизонтальный профиль.
Он сделает каркас более жестким, а также послужит дополнительной опорой для облицовочной плиты, устанавливаемой в передней части.
После этого монтируется передняя плита, ее также вставляют в проемы металлического профиля.
Верхний отдел каркаса не термоизолируется — там будет установлено вентиляционное окно.
Свободная циркуляция воздуха там нужна для того, чтобы не допустить перегрева поверхности перекрытия.
Следующим шагом идет обшивка каркаса жаростойким гипсокартоном. Его закрепляют на металлических профилях с помощью саморезов по металлу.
Для верхней части каркаса можно использовать обычный гипсокартон.
Испытание построенного камина можно производить после того, как проведенная через чердачное перекрытие и кровельную систему дымоходная труба будет надежно изолирована от рядом расположенных горючих материалов.
Если планируется произвести отделку камина декоративными материалами, то гипсокартон сначала необходимо прогрунтовать, высушить, затем зашпатлевать тонким слоем, а после высыхания – снова загрунтовать.
После этого можно наклеивать на поверхность декоративный камень, плитку или другой выбранный материал.
Несколько слов, нужно сказать о проходе трубы через чердачное перекрытие.
Даже если для дымохода используется сэндвич-труба, ее нужно обязательно оградить от соприкосновения с деревянными элементами конструкции дома. Для этого окно в чердачном перекрытии вырезается большего размера, чем диаметр трубы и удобнее делать его квадратным, так как вокруг трубы сооружается своеобразный короб, дном для которого будет служить металлическая пластина, закрепленная к потолку.
В вырезанном квадратном отверстии по всей толщине чердачного перекрытия закрепляются металлические пластины или асбестовые отрезки плиты.
Затем все пространство заполняется минеральной ватой или засыпается керамзитом средней фракции.
Расстояние между горючими материалами и дымоходной сэндвич-трубой должно быть не менее 150 мм.
Проход трубы через стропильную систему и кровлю должен быть также обустроен по всем правилам.
Дымоход обязательно изолируется от обрешетки асбестом или минеральной ватой, а затем проход дополнительно закрывается металлическим листом.
Выход трубы через кровельный материал нужно надежно гидроизолировать.
Для этой цели в специализированных магазинах продаются специальные элементы – флэш-проходки из металла или же из жаростойкого пластичного композитного материала, который примет форму рельефа кровельного покрытия – черепицы, шифера или профнастила.

Вопросам монтажа дымохода камина – особое внимание!

Ф настоящей статье больше упор делался на возведение камина, а про монтаж дымохода было упомянуто, надо сказать, недостаточно. Но это только потому, что монтажу сэндвич-дымохода с проходом через крышу на страницах нашего портала отведена отдельная подробная публикация.

И в завершение предлагаем читателю посмотреть, какую замечательную печь-камин (из доступных материалов) можно изготовить собственными силами, если проявить свое мастерство и заложенный в каждом из нас скрытый потенциал креативности.

Видео: Самостоятельное изготовление металлического камина

Часть 1

Часть 2

Рекомендуемые статьи по теме


Комментарии:

Задайте вопрос здесь или на нашем форуме

Подписывайтесь на нас Вконтакте

Пошаговые фотоотчеты по ремонту и строительству

2

Прочитать статью

Я не мастер, я ищу исполнителя работ
