Важнейшим этапом строительства бани является монтаж отопительного прибора – печи или котла. И чтобы выяснить, как установить котел для бани своими руками, нужно разобраться, чем он отличается от печи.

Как сделать котел для бани

Как сделать котел для бани

Сразу оговоримся, что зачастую никакой особой разницы между ними нет. Разумеется, если печь была выложена в соответствии со всеми нормами печного искусства, то назвать ее котлом невозможно. Равно как невозможно назвать печью железную бочку, используемую для обогрева. Но функции у них одинаковые:

  • обогреть помещение;
  • нагреть воду;
  • раскалить камни.

Разновидности котлов для бань

По типу используемого топлива котлы для бани делятся на такие группы:

  • твердотопливные приборы, функционирующие на дровах, угле, торфе и т. д.;

    Твердотопливный агрегат, совмещенный с печью-каменкой

    Твердотопливный агрегат, совмещенный с печью-каменкой

  • электрические;

    Электрокотел с водогрейным баком

    Электрокотел с водогрейным баком

  • газовые;

    Газовые агрегаты для бань

    Газовые агрегаты для бань

  • котлы, которые работают на жидком топливе – солярке, керосине, отработанном масле.

    Котел для бани дизельный

    Котел для бани дизельный

При выборе материала также есть свои нюансы. Так, котлы из чугуна используются редко, поскольку их нельзя ставить в парилке, а лишь в отдельном помещении. В самой же парной можно поставить:

  • железный котел;

    Схема котла с баком для воды

    Схема котла с баком для воды

  • кирпичный;
  • железный, но обложенный кирпичом.

    Банный котел из металла, обложенный кирпичом

    Банный котел из металла, обложенный кирпичом

Сотни лет в банях было принято возводить массивные кирпичные печи, но благодаря современным технологиям сегодня изготавливают преимущественно компактные металлические модели.

Обратите внимание! Далеко не каждый может позволить себе покупку заводского агрегата, а при наличии определенных строительных навыков можно сделать котел для бани своими руками.

О чем нужно знать?

Вначале следует определиться с топливом, которое будет использоваться, и, следовательно, с типом котла. Электрические и газовые приборы нежелательно изготавливать самостоятельно, но если выбор был сделан в пользу одного из них, то лучше купить готовый качественный котел. В противном случае возрастет риск возникновения аварийных ситуаций.

Котел для бани твердотопливный, схема

Котел для бани твердотопливный, схема

Также стоит отметить, что установленный котел на газу обязательно должен проходить проверку представителем соответствующих органов. Поэтому куда проще собрать и установить твердотопливный агрегат.

Изготовление котла для бани

Изготовление котла для бани

Изготовление котла для бани

Железный котел имеет достаточно простую конструкцию. Подготовительные работы заключаются в изучении чертежей котлов, а также в покупке всего необходимого оборудования.

Изготовление котла для бани

Изготовление котла для бани

Этап 1. Расходные материалы и оборудование

В большинстве случаев котлы изготавливаются из толстостенных металлических труб. Опытные специалисты используют большие бочки объемом до 200 л, но в нашем случае рекомендуется использовать все же небольшую трубу ø50 см длиной в 75-100 см. Это позволит сконструировать прибор, способный обогреть помещение объемом в 15 кубометров, что примерно соответствует площади 9 м².

Стальная труба для изготовления котла

Стальная труба для изготовления котла

Помимо того, потребуются такие инструменты:

  • сварочный аппарат (электрический);
  • болгарка;
  • круги по металлу.

Этап 2. Сварка опор конструкции

Чертеж котла

Чертеж котла

Разрезаем трубу

Разрезаем трубу

После подготовки всего необходимого можно приступать к работе.

Шаг 1. Корпус котла будет состоять из трубы, в которой нужно сформировать три опоры, расположенные параллельно земле, на трех разных уровнях. Для этого потребуются три куска арматуры ø1,4 см длиной по 3 см каждый.

Уровень №1 необходим для установки печи.

Высота уровня №2 рассчитывается в зависимости от планируемого типа дверки поддувала.

Уровень №3 должен располагаться в 20 см от верхнего края конструкции.

Шаг 2. В качестве дна используется круг соответствующего диаметра, вырезанный из листовой стали толщиной в 5 мм.

Печь изнутри

Печь изнутри

Шаг 3. Все дровяные печи имеют в своем составе колосник – металлическую решетку, необходимую для подачи кислорода в топочную камеру (устанавливается снизу). Для него потребуется круг из металла максимально возможной толщины, перфорированный или с прорезями.

Шаг 4. Крышка печи послужит еще и опорой для камней, поэтому ее вырезают из той же 5-миллиметровой стали. В центре крышки проделывается отверстие для дымоходной трубы.

Шаг 5. В нижней части трубы проделывается отверстие для короба, его закрывают печной дверкой.

Обратите внимание! Глубина короба зависит исключительно от толщины стенок!

Шаг 6. Сооружается сам короб, внутри него оборудуется перегородка для раздела топочной и зольной камер. Уровень этой перегородки должен совпадать с уровнем колосниковой, а сам колосник – находиться внутри котла.

С правой стороны дверца для укладки камней

С правой стороны круглая дверца для укладки камней

Котел для бани

Котел для бани

Этап 3. Сборка конструкции

Этот процесс можно условно разделить на несколько этапов.

Шаг 1. Вначале в конструкцию вваривается короб. Если монтаж происходит в помещении (а в нашем случае именно так и происходит), то короб должен выходить либо в топочное отделение, либо на улицу.

Шаг 2. Затем на отверстие, проделанное в крышке, устанавливается дымоходная труба.

Готовый котел

Готовый котел

Шаг 3. Строится фундамент для печи. Это может быть как обычная железобетонная плита, так и 10-сантиметровая бетонная стяжка, залитая на «подушку» из щебня толщиной в 15 см.

Шаг 4. Конструкция устанавливается на основание, на крышку укладываются камни.

Видео — Банная печь из трубы. Конструкция. Изготовление пошагово

Этап 4. Тепловой экран

Банная печь с кирпичным экраном

Банная печь с кирпичным экраном

В большинстве случаев экран возводится из кирпича. Это можно сделать двумя способами:

  • обложить котел целиком;
  • огородить его небольшой стенкой.

Обратите внимание! В нижней части экрана нужно проделать небольшие отверстия – они необходимы для конвекции воздуха.

Как установить металлическую банную печь

Как установить металлическую банную печь

Печь из металлических листов

Печь из металлических листов

Печь из металлических листов

Рассмотрим еще один вариант печи для бани – открытую металлическую каменку, обложенную кирпичом.

Этап 1. Подготовка всего необходимого

Большую часть расходных материалов можно приобрести в строительном магазине, то вот составляющие топки продаются лишь в специализированных торговых точках. Итак, в работе необходимы:

  • листовая сталь (5 мм) для стенок конструкции;
  • сталь (10 мм) для дна – оно должно быть толще, т. к. нижняя часть котла обычно больше подвергается воздействию высоких температур;
  • заводские элементы котла (дверки, краны, бак и проч.);
  • пруты арматуры ø3 мм – из них будет сооружена сетка для камней;
  • швеллеры;
  • жесть толщиной 1,5 мм для изготовления дымохода (точнее нижней его части);
  • асбест для верхней части трубы.

Обратите внимание! Для крепежа элементов дымохода используется фланцевое соединение, на стыке устанавливается заслонка. Это наиболее пожаробезопасный вариант, т. к. большая часть канала будет защищена от сверхвысоких температур.

Этап 2. Сборка конструкции

ечи-каменки со встроенным баком для воды: а — каменка с одинарными стенками; б — каменка с боковой стенкой в виде бака для воды; в — каменка с баками для воды и воздушным зазором в стене

ечи-каменки со встроенным баком для воды: а — каменка с одинарными стенками; б — каменка с боковой стенкой в виде бака для воды; в — каменка с баками для воды и воздушным зазором в стене

Шаг 1. Вначале создается чертеж будущего котла – это очень важный и обязательный этап работы. В чертеже должны быть: вид конструкции сверху, сбоку и в разрезе, основные параметры всех элементов по отдельности (в миллиметрах), зарисовки самых важных узлов и проч.

Для этого нужно четко представлять себе принцип работы котла, владеть специальными терминами и «языком» схемы.

Разметка металлического листа

Разметка металлического листа

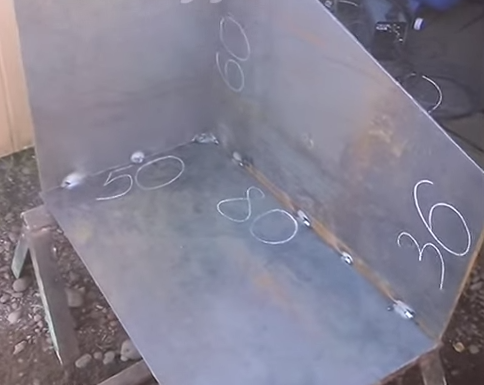

Сварка корпуса из вырезанных по разметке листов стали

Сварка корпуса из вырезанных по разметке листов стали

Сварка корпуса

Сварка корпуса

Сварка корпуса

Сварка корпуса

Шаг 2. Покупка всего необходимого (это было описано в предыдущем разделе).

Шаг 3. Выполняется нарезка металла. Из листовой стали формируется толстостенный бокс, который и послужит корпусом для котла.

Обратите внимание! При нарезке следует использовать исключительно качественные ножницы по металлу, поскольку именно от этого будет зависеть ровность краев.

Шаг 4. Нарезанные листы свариваются. Для этого нужно быть профессиональным сварщиком или нанять такового (за соответственную плату), ведь сварочные швы должны быть идеальными.

Ввариваем отрезок трубы внутрь корпуса печи

Ввариваем отрезок трубы внутрь корпуса печи

Ввариваем отрезок трубы внутрь корпуса печи

Ввариваем отрезок трубы внутрь корпуса печи

Формируем бак для воды

Формируем бак для воды. В топочной камере прорезаем отверстие для дымохода

Бак для воды и дымоход с задвижкой

Бак для воды и дымоход с задвижкой

Оборудуем печь топочной дверцей

Оборудуем печь топочной дверцей

Сзади к водогрейному котлу привариваем трубку для подключения крана

Сзади к водогрейному котлу привариваем трубку для подключения крана

Шаг 5. Строится кирпичный экран. Он необходим для смягчения действия высоких температур, источником которых будет металлическая конструкция. Сооружается своего рода короб из кирпича с вентиляционными отверстиями по периметру (как в предыдущем варианте).

Пример обкладки печи в бане кипичом

Пример обкладки печи в бане кирпичом

Пример обкладки печи в бане кипичом

Пример обкладки печи в бане кирпичом

В качестве заключения

Теперь вы убедились, что намного проще и дешевле построить для бани котел, чем кирпичную/каменную печь, поскольку никаких особых знаний и навыков для этого не требуется. Действительно, по уровню сложности котел не идет ни в какое сравнение с кладкой печи.

Название камняОписание
Жаркий лед (белый кварц)Кварц обладает уникальным оздоровительным свойством: при нагреве и резком охлаждении водой он выделяет автомарный кислород, благодаря чему воздух в парилке насыщается озоном.
Озон обогащает кровь кислородом, улучшает общее самочувствие и стимулирует работу мозга.
ЖадеитЗелёный камень. Жадеит наиболее красивый природный материал, который когда-либо применялся в саунах. Благодаря своим уникальным физико-механическим свойствам жадеит является наиболее долговечным камнем для сауны. Жадеитовые сауны весьма популярны за рубежом.Самые модные и престижные комплексы считают своим долгом укомплектовывать свои сауны жадеитом, в том числе номера ЛЮКС.
ТалькохлоритОдним из основных достоинств является исключительная стойкость к воздействию высоких температур. Эти камни способны выдерживать нагрев до 1600 °С. Кроме того, талькохлориту приписываются определенные лечебные свойства, включая нормализацию кровяного давления и обмена веществ.
Габбро-диабазГаббро-диабаз является глубинной горной породой вулканического происхождения, добывается на Урале.
При сравнительно невысокой цене габбро-диабаз обладает всеми необходимыми свойствами камня для каменок – термостойкостью, устойчивостью к циклическим перепадам температуры, способностью быстро нагреваться и долго сохранять тепло. Поддерживает оздоровительный эффект бани.
СерпентинитТемно-зеленый камень с вкраплениями минералов и тонкими прожилками, серпентинит в первую очередь подойдет тем, кто ищет камни с высокими декоративными свойствами. Он украсит любую парилку, и при этом по своим характеристикам и прочности не уступает другим породам.
ДунитПочти на 90% дунит состоит из минерала оливина, известного так же под названиями перидот, хризолит, форстерит. Считается, что хризолит нормализует давление, благотворно влияет на работу сердечнососудистой системы, успокаивает нервы. Согласно литотерапевтическим исследованиям, хризолит помогает справиться с простудными заболеваниями, способствует лечению заболеваний глаз и позвоночника.
НефритПроведенные в наше время исследования показали, что использование нефрита в бане способствует:
общему очищению организма, повышению эластичности кожи, нормализации обмена веществ, повышению тонуса мышц, усилению потенции, повышению стрессоустойчивости, избавлению от бессонницы.
Яшма сургучнаяСургучная яшма в народной медицине считается Универсальным Лекарем, камнем с высокой энергетикой. Она очищает кровь, способствует остановке кровотечений и заживлению ран, лечению многих женских болезней, благотворно воздействует на работу сердца, нормализует сон.

Видео – Изготовление металлического котла для бани
