Маты для теплого водяного пола


Маты для теплого водяного пола

Системы подогрева поверхности пола, еще нес толь давно считавшиеся «диковинками», сейчас уже прочно завоевали популярность среди хозяев домов и квартир. Все больше людей отдает предпочтение этому удобному и экономичному способу отопления помещений. Хорошо отработанные технологии монтажа и большой ассортимент вех необходимых комплектующих позволяют выполнить все работы по созданию и запуску «тёплого пола» собственными силами.

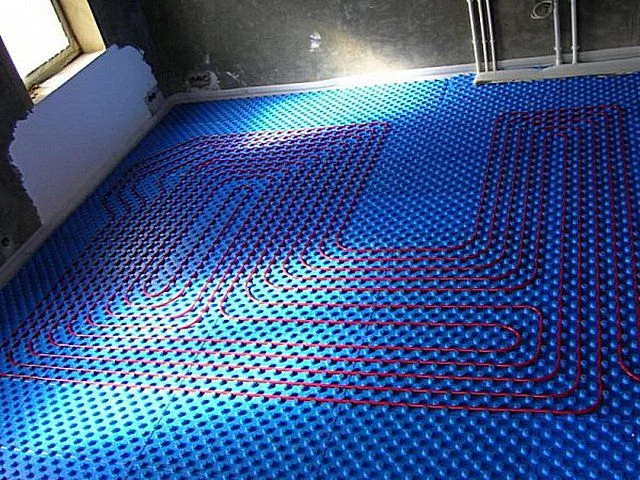

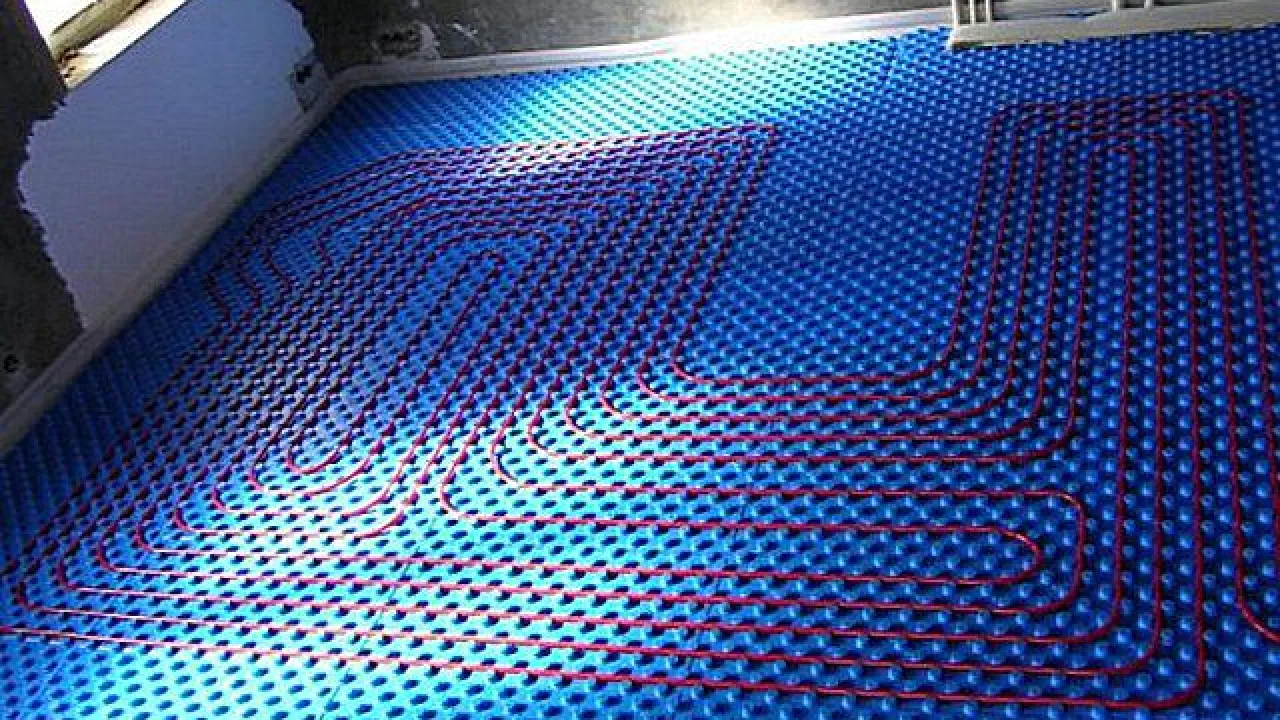

Маты для теплого водяного пола

Маты для теплого водяного пола

Наиболее экономичным в эксплуатации считается теплый водяной пол, так как при наличии системы водяного отопления он не потребует дополнительных значимых затрат на энергоресурсы. Это предопределяет популярность такой схемы. Но она покажет весь свой потенциал только при условии соблюдения всех требований по монтажу контуров и при использовании действительно качественных материалов. И в этом ряду весьма немаловажным элементом являются маты для теплого водяного пола.

Каково предназначение матов для «теплого пола»?

Если ознакомиться с многочисленными публикациями в интернете, посвящёнными водяным «теплым полам», то можно встретить рекомендации по монтажу контуров, в которых вопрос матов почему-то обойден стороной. Непонятно, чем руководствовались авторы подобных заметок – ведь некоторые читатели, неискушенные в самостоятельном строительстве, могут принять это за «чистую монету». Если судить с точки зрения снижения затрат, то на фоне общей стоимости создания системы «тёплого пола» маты будут далеко не на первых позициях – их цена не столь значительна. Но зато эти траты резко поднимут и экономичность системы, и длительность ее эксплуатации, и уровень общего комфорта в помещениях.

  • Бесполезно будет надеяться на эффективность обогрева при невысоких затратах на энергоносители, если выработанная системой отопления тепловая энергия будет расходоваться на абсолютно не нужный прогрев плит перекрытия или основания пола по грунту. Поток тепла должен направляться в нужном направлении – вверх, на лицевую поверхность пола, и это одна из основных задач подобных матов.

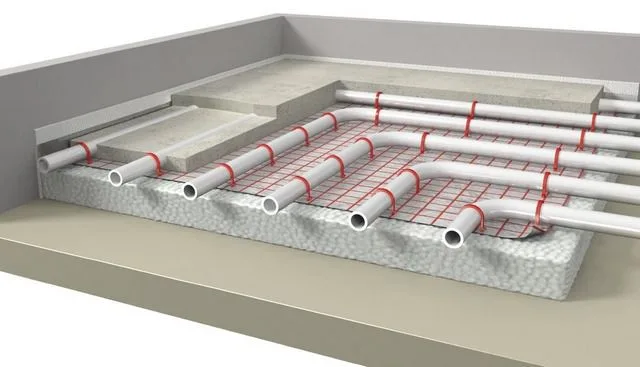

Маты в системе водяного "теплого пола" выполняют сразу несколько важных функций

Маты в системе водяного «теплого пола» выполняют сразу несколько важных функций

  • «Теплый» водяной пол в большинстве случаев закрывается массивной бетонной стяжкой, толщиной от 50 до 100 мм, которая будет способствовать равномерному распределению тепла и станет мощным теплоаккумулятором. Естественно, трубы при заливке и в период набора стяжкой прочности, да и потом, уже в ходе эксплуатации, будут выдерживать значительные статические и динамические нагрузки. Чтобы обезопасить контуры от повреждения, следует предусмотреть упругую подложку – это также одна из функций матов для «теплого пола».

Это, кстати, накладывает и определенные требования на саму конструкцию матов – материал их изготовления должен сочетать высокие термоизоляционные качества с достаточными показателями механической прочности на сжатие.

  • Использование многих специальных матов предельно упрощает процесс раскладки контуров «теплого пола» и надежной фиксации труб в заданном положении.
  • Применяя специальные маты, хозяин жилья не только утепляет пол, но и создает дополнительный эффективный звукоизоляционный барьер – это особо важно для жителей многоэтажек.
  • Создание «теплого пола» с водяным контуром обязательно предъявляет особые требования по надежной гидроизоляции перекрытия. Многие из современных матов способны выполнить и такую задачу. Кроме того, если маты имеют гидроизоляционную прослойку, они будут способны защитить и сам материал изготовления от достаточно агрессивной химической среды цементного раствора.

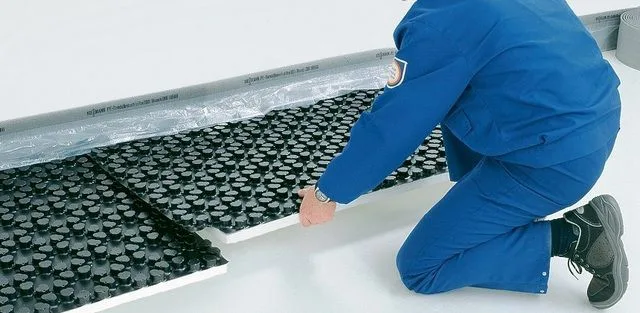

Маты с пленочным покрытием способны создать сплошную гидроизоляционную поверхность

Маты с пленочным покрытием способны создать сплошную гидроизоляционную поверхность

Одним словом, приобретение и использование на столь дорогих матов разом решит сразу несколько очень важных задач.

Основные типы матов для водяного «теплого пола»

Рулонные фольгированные подложки

Эти материалы нельзя в полной мере назвать матами для водяного «теплого пола», но при определённых условиях и они могут применяться для устройства термоизоляционных и отражающих подложек для укладки контура труб.

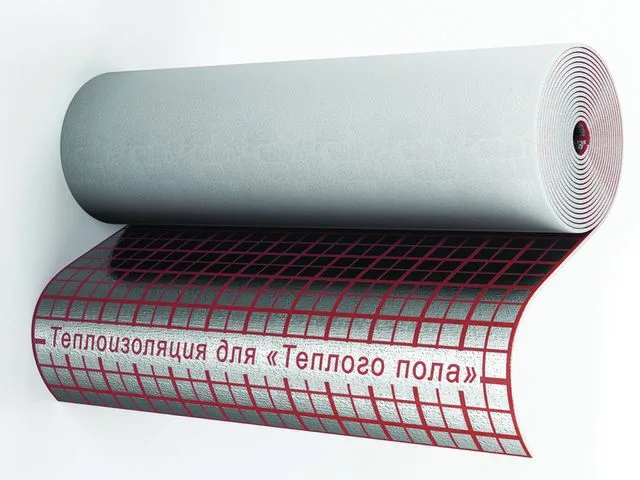

Самое простое, но не всегда подходящее решение - использовать рулонный фольгированный утеплитель на основе пенополиэтилена

Самое простое, но не всегда подходящее решение — использовать рулонный фольгированный утеплитель на основе пенополиэтилена

Такая ситуация допустима, если сам «теплый пол» не планируется использовать в качестве основной системы отопления – он лишь будет создавать зоны повышенной комфортности в тех или иных помещениях или даже на отдельных участках пола. Безусловно, основание при этом уже оно иметь определенную степень утепления, или же быть расположенным над отапливаемым помещением.

При устройстве водяного подогрева поверхности на первом этаже – в многоэтажке над неотапливаемым подвалом или в частном строительства при полах грунту, утеплительных качеств таких материалов будет явно не хватать. Впрочем, они могут быть использованы в комплексе с другими утеплителями – об этом будет сказано ниже.

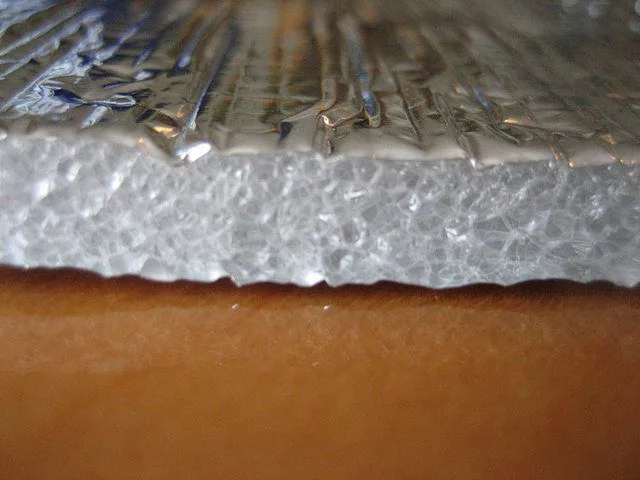

Структура утеплителя на основе вспененного полиэтилена

Структура утеплителя на основе вспененного полиэтилена

В основе подобных рулонных материалов обычно лежит вспененный полиэтилен толщиной от 2 и до 10 мм. Лицевая сторона (укладываемая в сторону помещения) имеет отражающее покрытие из алюминиевой фольги или алюминизированной полимерной пленки. Этот слой не только способствует направлению потока тепловой энергии в нужном направлении, но и становится надежных паро-  и гидроизоляционным барьером.

Неудобством использования подобных матов для раскладки трубных контуров может считаться то, что обязательно потребуется установка каких-либо дополнительных элементов. Это могут быть монтажные планки с ячейками для труб нужного диаметра, либо армирующая сетка, к прутьям которой трубы привязываются пластиковыми зажимными хомутами.

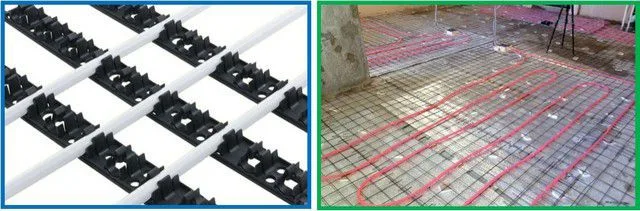

Для укладки контура придется устанавливать монтажные планки или подвязывать трубу к армирующей сетке

Для укладки контура придется устанавливать монтажные планки или подвязывать трубу к армирующей сетке

Тем не менее, в условиях, когда основа уже имеет определенное утепление, а высота помещения такова, что приходится бороться буквально за каждый сантиметр, такие подложки станут оптимальным решением.

Подобную продукцию выпускает немало производителей. Некоторые виды фольгированных утеплителей на базе пенополиэтилена показаны в таблице:

Наименование материала"Пенофол""Экофол""Изофлекс""Изолон"

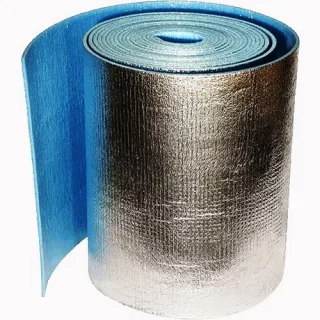

Миниатюрау1у2у3у4
Коэффициент теплопроводности, Вт/м×°С0,0490,0490,0360.040
Плотность, кг/м³353335 ÷ 4527 ÷ 33
Теплоотражающая способностьне менее 90%не менее 80%не менее 90%до 95 ÷ 97%
Диапазон рабочих температурот -60° до +100°Сот -60° до +90°Сот -60° до +80°Сот -80° до +80°С
Паропроницаемость материала, мг/м×ч×Пане более 0,001не более 0,001не более 0,001не более 0,001
Форма выпускаТолщина 2, 4, 5 мм со слоем фольги 14 мкм - рулоны 1,2 × 30 м;
толщина 8 и 10 мм – рулоны 1,2 × 15 м
Рулоны шириной 1200 мм, толщиной утеплителя 2, 3, 5, 8 и 10 мм, длиной 25 и 15 м.Рулоны шириной 1200 мм, толщиной утеплителя 2, 3, 5, 8 или 10 мм, длиной 25 и 15 м.
Толщина фольгирования – 10мкм.
Ширина полотна - 1,5 м, толщина 2, 3, 4, 5, 8 и 10 мм.
Длина в рулоне, соответственно, 200, 170, 130, 100, 80 и 50 м.
Возможно приобретение отдельных полотен толщиной 15 мм, размерами 1500 × 2000 мм

Полотна подобного фольгированного утеплителя, как правило, раскладываются встык одно к другому. Для обеспечения цельности создаваемой отражающей и гидроизолирующей поверхности стыки рекомендуется проклеить водостойким фольгированным скотчем.

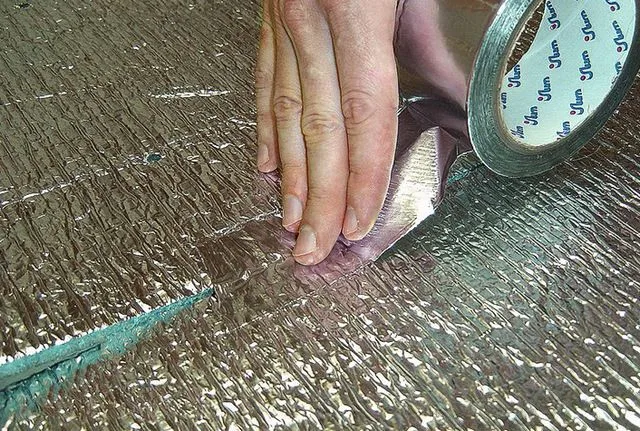

Герметизация стыков соседних полотен

Герметизация стыков соседних полотен

Обычные плиты из пенополистирола

В качестве матов под укладку контуров теплого пола вполне можно применять и обычные плиты пенополистирола – пенопласта, или более качественного и прочного – экструдированного. Такая теплоизоляция может применяться для организации обогрева пола даже по холодному основанию.

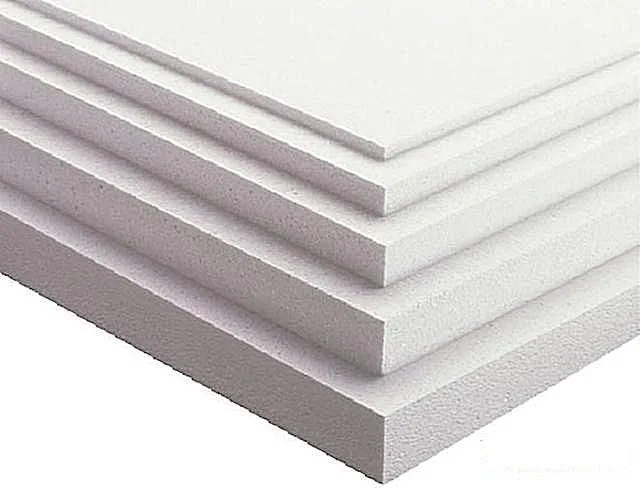

У обычного пенопласта основное достоинство - доступность и низкая цена

У обычного пенопласта основное достоинство — доступность и низкая цена

Пенопласт подкупает невысокой ценой. Но здесь важно не совершить ошибки – не приобрести материал низкой плотности (менее 35 кг/м³), так как его прочностных характеристик будет явно недостаточно для конструкции «теплого пола». Если уж решено идти по этому пути (не самому, скажем, оптимальному), то приобретать рекомендуется материал марки ПСБ-С-50 – с максимальной плотностью.

Если уж использовать просто плиты пенополистирола, то лучше приобрести более качественный материал, полученный по технологии экструзии. Закрытая ячеистая структура придает этому утеплителю отличные термоизоляционные качества наряду с повышенными прочностными характеристиками, устойчивостью к нагрузкам на сжатие и на изгиб.

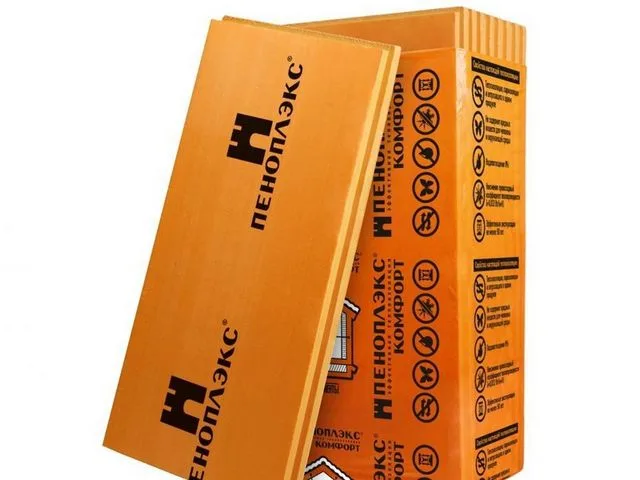

Можно использовать плиты из экструдированного пенополистирола, например, "Пеноплэкс-Комфорт"

Можно использовать плиты из экструдированного пенополистирола, например, «Пеноплэкс-Комфорт»

Один их характерных примеров – всем известный утеплитель «Пеноплэкс». Существует несколько его разновидностей, но для монтажа под стяжку теплого пола вполне подойдет «Пеноплэкс-35» или, по новой классификации, «Пеноплэкс-Комфорт».

Такие плиты удобны еще и тем, что имеют замковую часть – специальные ламели по краям, позволявшие упростить укладку без оставления зазоров.

Для более надежного утепления и создания гидроизоляционного слоя, плиты пенополистирола можно сверху застелить тонким фольгированным утеплителем, о котором рассказывалось выше. При этом, если использовать материал с нанесенными координатными линиями разметки, процесс укладки контура значительно упроститься.

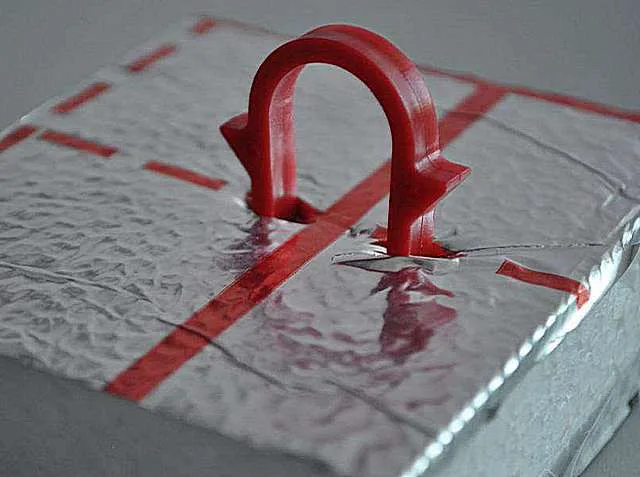

Гарпунная скоба - держатель для труб

Гарпунная скоба — держатель для труб

А для надежной фиксации труб в данном случае можно использовать специальные гарпунные держатели-скобы – их втыкают в слой пенополистирола в нужном месте.

Параметры материаловПлиты экструдированного пенополистирола "Пеноплэкс-Комфорт"Пенопласт ПСБ-С-50

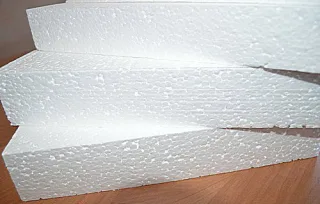

ИллюстрацияVneshnij-vid-penopleksa9147936747136429_6619
Теплопроводность (Вт/м оС)0,028 ÷ 0,0340,039 ÷ 0,050
Паропроницаемость (мг/м×ч×Па)0.007-
Водопоглощение за 24 часа в % от объема0.40.6
Предел прочности при статистическом изгибе МПа (кг/см²) 0,4 ÷ 0,70,07 ÷ 0,20
Прочность на сжатие 10% линейной деформации, не менее МПа (кгс/см²)0,25 ÷ 0,3 (2.5÷3)0,15 ÷ 0,2 (1,5÷2)
Плотность (кг/м³)28 ÷ 3535 ÷50
Рабочие температурыОт -50 до +75
Категория стойкости к огнюГ1Г4
Стандартные размеры, мм:
- длина и ширина600 ×12001000 ×1000
- толщина20; 30; 40; 50; 60; 80; 100от 20 до 200

И все-таки – это все равно не самое лучшее решение для водяного «тёплого пола». Удобнее будет использовать специальные маты, предназначенные именно для этих целей.

Пенополистирольные маты с пленочным или (и) фольгированным покрытием

Подобные маты, сохраняя все достоинства уже упомянутых пенополистирольных плит, имеют то преимущество, что являются, по сути, законченной конструкцией – нанесенный на них фольгированный и пленочный слой избавляет от необходимости настилать сверху подложку типа «пенофола».

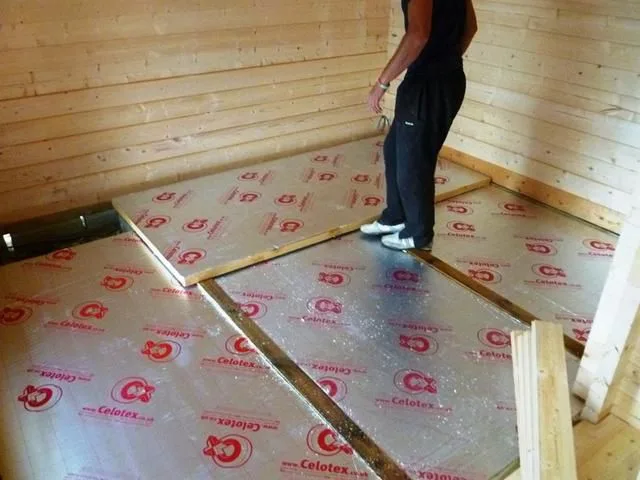

Плиты пенополистирола с фольгированным покрытием

Плиты пенополистирола с фольгированным покрытием

Остается лишь уложить такие маты на пол, плотно состыковать их между собой (очень часто этого предусмотрены замковые ламели), а затем проклеить по линии стыков. Причем, некоторые модели уже оснащены для этого выступающим краем пленочного покрытия с самоклеящейся основой, прикрытой защитной подложкой. То есть в этом случае не понадобится и водостойкий скотч.

Такие маты могут выпускаться в виде отдельных панелей, как показано на рисунке выше. А еще удобнее – приобрести изделия, состоящие из отдельных фрагментов, хорошо подогнанных друг к другу, и соединенных общим пленочным фольгированным покрытием, в виде скатанного рулона, похожего на тракторную гусеницу, или сложенный по типу детской книжки.

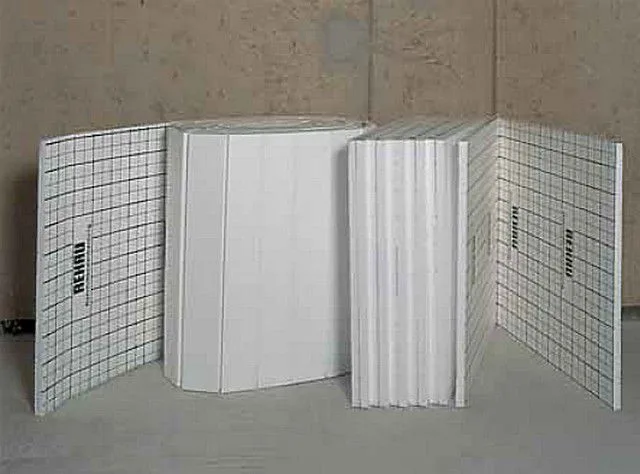

Такими матами можно быстро и качественно покрыть значительную площадь

Такими матами можно быстро и качественно покрыть значительную площадь

При раскатывании такого мата по поверхности пола сразу закрывается большая по площади поверхность, а отдельные блоки пенополистирола сразу максимально плотно прилегают один к другому. Очень быстро создается хорошо утепленная и гидроизолированная поверхность для укладки контуров «теплого пола».

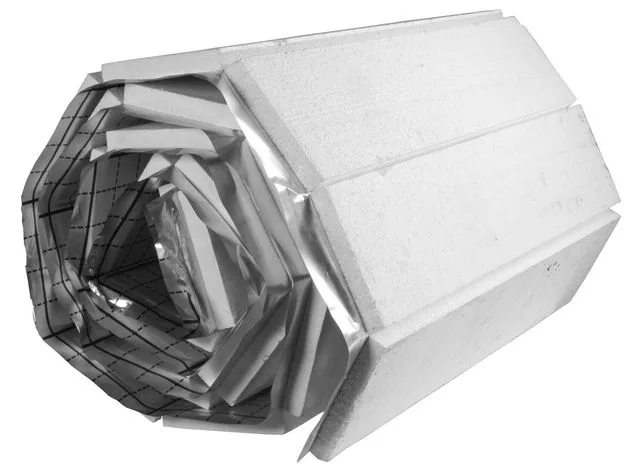

На рисунке хорошо виден выступающий край пленки - для надежной герметизации стыков между матами

На рисунке хорошо виден выступающий край пленки — для надежной герметизации стыков между матами

На верхнем пленочном покрытии наносится сетка из линий с шагом в 50 ÷ 100 мм – это чрезвычайно удобно для раскладывания труб в соответствии с заранее разработанной схемой – легко выдерживать необходимый шаг укладки.

Крепление труб к мату может производиться такими же скобами-гарпунами, о которых речь шла выше. Впрочем, не исключены и другие методы фиксации – с установкой монтажных планок, с подвязыванием к армирующей сетке и т.п. – как удобно мастеру.

ПараметрыPS 50125«Энергофлекс Energofloor Tacker ТП»«Penoroll – 35» (на основе экструдированного пенополистирола)«Rehau Rautak»

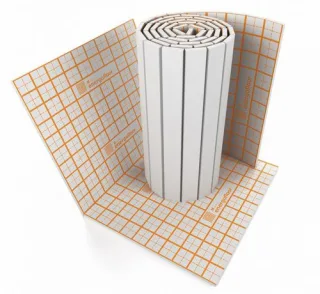

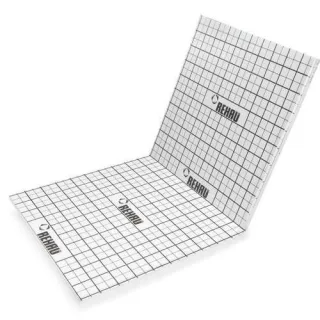

Иллюстрацияпн1пн2пн3866-d238-193964
Коэффициент теплопроводности, Вт/м×°С0.0360.0340.0320.035
Динамическая прочность, кгс/см²3,05,56,05,0
Шумопоглощение, дБ23232725
Размерные параметры, мм:
- ширина100010006001000
- длина рулона50002000 (рулон или «книжка»)5000до 12000 (рулон или «книжка»)
- толщина252520От 20 до 70
- шаг координатной сетки505010050

Профильные маты с бобышками

Подобные маты можно смело отнести к самым удобным – они специально предназначены именно для укладки труб контуров «теплого пола».

Они также изготавливаются из пенополистирола, но уже по технологии гидропеллентной штамповки, что обеспечивает высокую плотность и надежное удержание заданных форм. А главная их отличительная особенность – наличие на верхней плоскости специальных профильных элементов – так называемых бобышек в виде цилиндров, параллелепипедов или других объёмных фигур. Эти бобышки расположены таким образом и с таким шагом одна от другой, что труба, уложенная между ними, получает очень надежную фиксацию без применения каких бы то ни было дополнительных крепежных элементов. Вероятность смещения контура в период укладки и заливки стяжки – практически отсутствует.

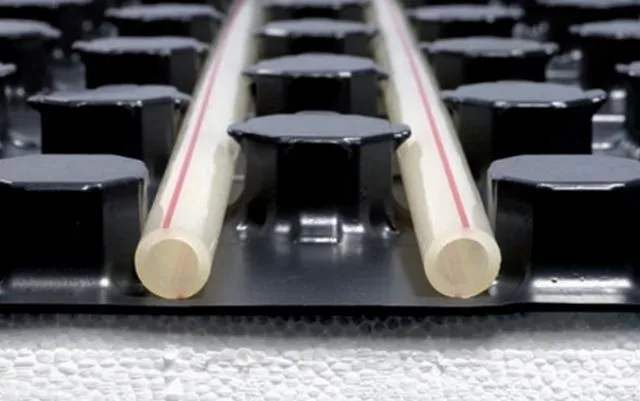

Профильные выступы - бобышки надежно фиксируют трубу в нужном положении

Профильные выступы — бобышки надежно фиксируют трубу в нужном положении

  • Такие маты производят из пенополистирола повышенной плотности – порядка 40 кг/м³. Получающиеся изделия вполне способны справиться со всеми возможными в жилых помещениях статическими и динамическими нагрузками.
  • Несмотря на повышенную плотность, утеплительные качества от этого не страдают — коэффициент теплопроводности находится в пределах 0,040 Вт/м×°С, что является очень хорошим показателем.
  • Маты могут выпускаться «голыми», то есть без покрытия, но оптимальным решением будет приобретение изделий, покрытых по специальной технологии прочной полимерной пленкой. Так как качественные маты имеют специальные замковые соединения, обеспечивающие герметичность на стыках, после укладки образуется сплошная, отлично гидроизолированная поверхность. На нее можно смело укладывать как полусухую, так и классическую «мокрую» стяжку.
  • С использованием таких матов предельно упрощается процесс укладки труб. Это можно проводить в одиночку, аккуратно вставляя трубы в промежутки между бобышками и «досылая» их до полной фиксации ногой, обутой в обувь на мягкой подошве.

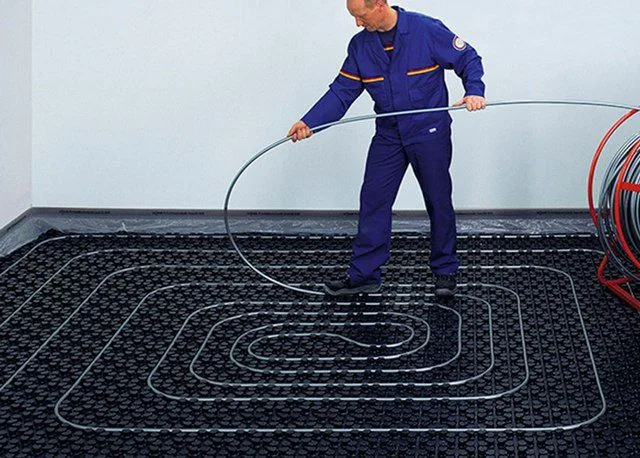

Профильные маты с бобышками значительно упрощают и ускоряют процесс раскладки контура

Профильные маты с бобышками значительно упрощают и ускоряют процесс раскладки контура

  • Так как маты исполняются на основе пенополистирола, они создают еще и противошумовой барьер. Так, снижение уровня ударного шума при толщине утеплительного слоя всего в 20 мм может достигать 23 ÷25 дБ.

Размеры матов у различных производителей могут быть свои. Обычно предусматривается определенный диапазон толщин – от 10 до 50 мм. Кроме того, маты могут быть рассчитаны на определенные диаметры труб.

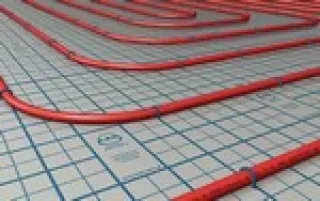

2016-02-16_214737Какие трубы оптимальны для «теплых полов»?

Вопрос выбора комплектующих для создания системы подогрева пола – чрезвычайно важный, так как ко всем элементам предъявляются особые требования. Как правильно выбрать трубы для «теплого пола» — читайте в специальной публикации нашего портала.

Для примера – несколько типов профильных матов для водяных «теплых полов»:

Параметры«Rehau Varionova 30-2» (Германия)«Формат» (Россия)«Экопол 20» (Россия)FT 40208 (Россия)

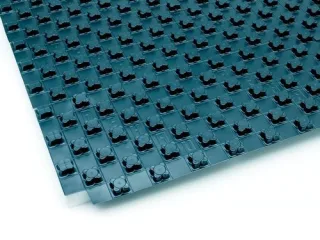

Иллюстрациябб1бб2бб3бб4
Коэффициент теплопроводности, Вт/м×°С0,0370,0360,0350,035
Габаритные размеры, мм1450×850815×6151100×8001000×500
Толщина слоя утепления, мм30202020
Высота бобышек, мм20201820
Общая высота мата, мм50403840
Применимый диаметр трубы, ммот 14 до 17от 14 до 20до 17До 20
Шаг укладки, ммкратно 50кратно 150кратно 50кратно 50
Покрытиетянутая гидроизоляционная пленкавыпускаются без покрытия и с верхним пленочным слоемпрочное черное пленочное покрытиепленочное покрытие зеленого цвета
Особенности конструкциигерметичное замковое соединение между матамиштампованное замковое соединениегерметичное замковое соединение между матами, двойная плотность материала на бобышкахоцифрованные шкалы разметки по периметру, рельефная нижняя поверхность для сглаживания неровностей и усиления эффекта звукоизоляции.

Общие рекомендации по выбору и укладке матов для теплого пола

Хотя стоимость матов – достаточно умеренная, все же не стоит выбрасывать день на ветер, приобретая низкокачественную продукцию. При выборе матов следует соблюдать несколько простых правил:

  • Если есть возможность выбора, безо всякого сомнения, следует отдать предпочтение матам с фольгированным или ламинирующим верхним слоем. Как уже говорилось, это сразу решит вопрос гидроизоляции перед заливкой стяжки, а кроме того, повысит эффективность системы подогрева пола.
  • Обращайте внимание на соответствие параметров мата планируемому диаметру труб контура и шагу его укладки – здесь не исключаются несовпадения.
  • Толщина утеплительной части мата выбирается в зависимости от степени утепленности полов. При этом обязательно принимается в расчет толщина будущей стяжки и финишного покрытия пола – чтобы не превысит допустимый предел понятия высоты поверхности. Если пол не нуждается в особом утеплении, то можно приобрести профильные маты с бобышками, минимальной толщины, практически без термоизоляционного слоя – только для облегчения процесса укладки контуров.

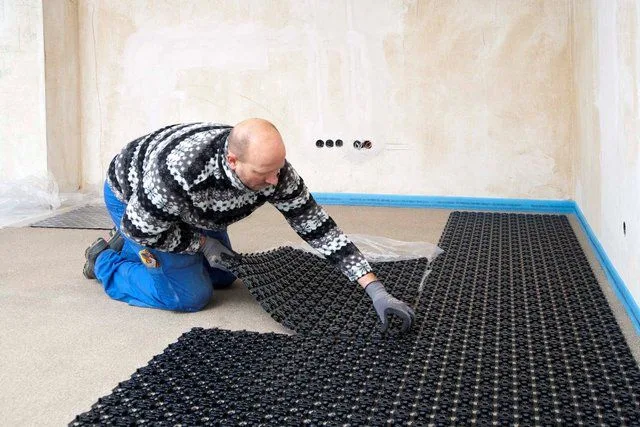

Выпускаются профильные маты и вовсе без утеплительного  слоя - просто для упрощения процесса укладки контуров

Выпускаются профильные маты и вовсе без утеплительного слоя — просто для упрощения процесса укладки контуров

  • Мастерских по выпуску изделий из пенополистирола – немало в любом регионе. Если в планах приобрести действительно качественную продукцию известного производителя, то имеет смысл потребовать от продавца соответствующие документы, подтверждающие оригинальность изделий. Так будет намного меньше шансов прибрести пенопластовые «самоделки» непонятного качества, изготовленные в какой-нибудь полукустарной мастерской.

При настиле матов необходимо соблюдать определенные требования:

  • Какой бы мат ни применялся, под него обязательно устраивается гидроизоляция. Это может быть пленочное покрытие поверхности основания пола, изоляция обмазочного или проникающего типа. Важно исключить капиллярное проникновение влаги снизу, а также создать барьер, который не допустит протечки вниз, если вдруг нарушится целостность трубы контура. По всему периметру комнаты обязательно проклеивается демпферная лента.

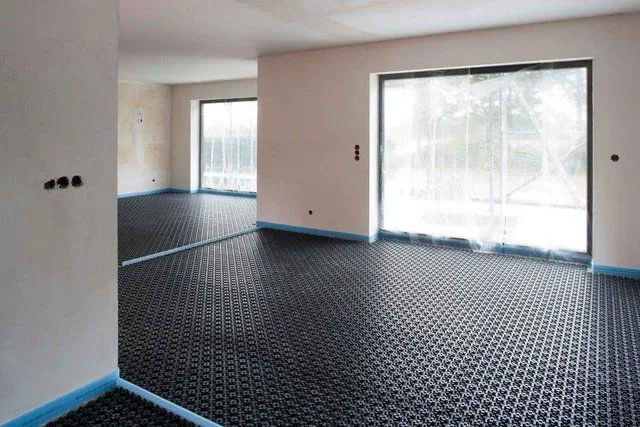

Демпферная лента по периметру помещения и на деформационных разрывах

Демпферная лента по периметру помещения и на деформационных разрывах

  • Маты укладываются на гидроизолированную поверхность и скрепляются между собой замковыми соединениями (если они предусмотрены конструкцией мата).

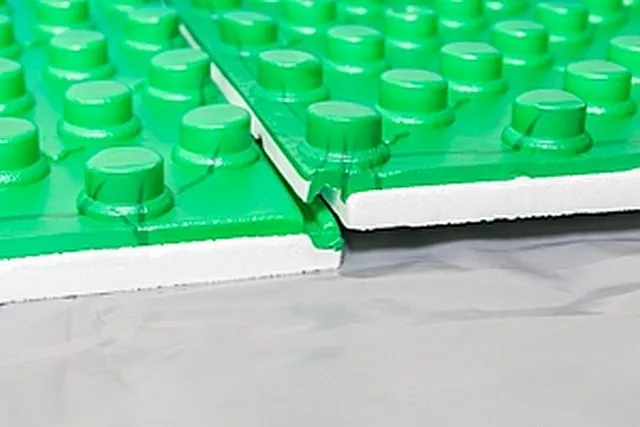

Один из вариантов замкового соединения матов

Один из вариантов замкового соединения матов

  • Иногда тонкие и лёгкие маты могут потребовать фиксации их к полу. Это можно провести с использованием клея. Но категорически запрещено использовать для этого металлический крепеж – пострадает и гидроизоляция пола, и прочностные характеристики мата.
  • Если применяются плоские маты (плиты), не имеющие замковый соединений, то их также целесообразно приклеит к поверхности пола. Кроме того, стыки между ними необходимо проклеить сверху водостойким скотчем. Если маты имеют фольгированную поверхность, то и скотч лучше применить также с фольгированным покрытием.

Переходить к укладке труб контура теплого пола можно только после полного закрытия всей поверхности помещения матами.

В завершение публикации – познавательный видеоматериал по укладке контуров теплого пола на профильные маты производства еще одной известной европейской компании – HENCO.

Видео: монтаж водяного «теплого пола» по профильным матам HENCO
