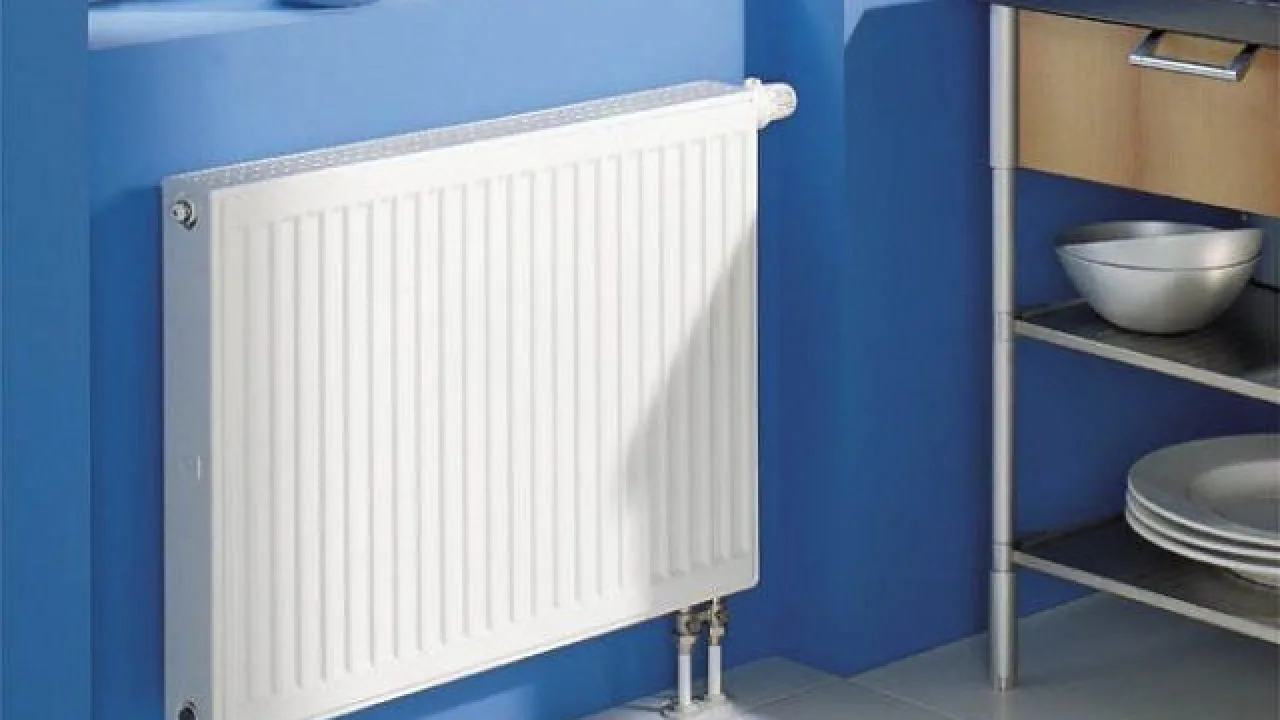

Панельные радиаторы отопления


Панельные радиаторы отопления

Многие владельцы домов и частных, затевая масштабный ремонт, планируют и замену или обновление системы отопления. И вот тогда обязательно встает вопрос о новых радиаторах. Если раньше практически единственным выбором были чугунные батареи, то сегодня в свободной продаже представлено немалое количество самых разнообразных радиаторов, различающихся не только своим внешним видом, но и материалом изготовления, тепловой мощностью, другими техническими и эксплуатационными параметрами.

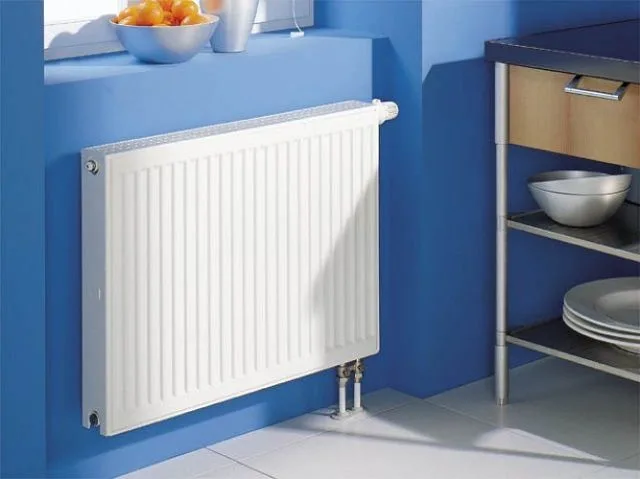

Панельные радиаторы отопления

Панельные радиаторы отопления

Панельные радиаторы отопления являются одним из тех многих вариантов, которые стали особо популярными в первую очередь благодаря своему элегантному внешнему виду. Однако, чтобы остановить свой выбор именно на подобных батареях, необходимо узнать их технические и эксплуатационные характеристики, так как, к сожалению, они подходят не для всех систем отопления, и средства могут быть потрачены напрасно.

Этот вид батарей появился в 70-е годы прошлого века. Его разработали в качестве альтернативы традиционным чугунным радиаторам, которые устанавливались повсеместно.

Новый вид батарей в те годы особо не прижился, так как эффективность работы намного уступала привычному для всех чугунному варианту, тем более, что качество самых первых моделей было еще достаточно низким. Поэтому от панельных батарей тогда решено было отказаться. Только спустя годы, благодаря новым технологическим разработкам, их конструкция была усовершенствована, а для изготовления стали использоваться новые качественные материалы.

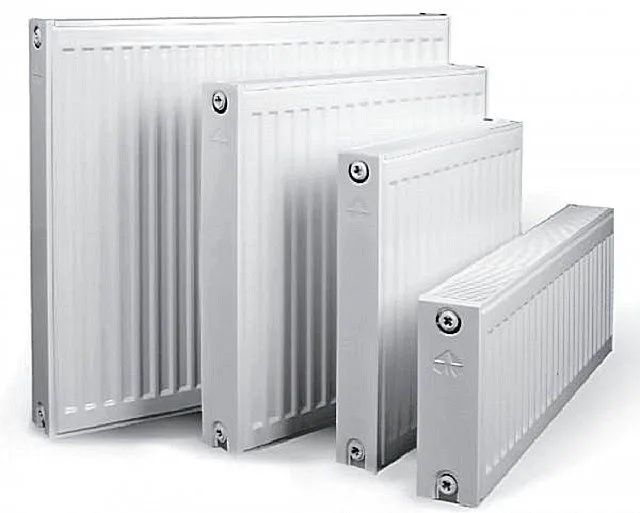

Современные панельные радиаторы

Современные панельные радиаторы

Обновленный вариант панельных батарей обрел достаточно широкую популярность. Они производятся в широком диапазоне размеров и рассчитаны на разную мощность отопления. Качественные панельные радиаторы, правильно подобранные и установленные, верно прослужат длительный срок.

Как изготавливают панельные радиаторы

Процесс изготовления стальных панельных радиаторов включает несколько этапов:

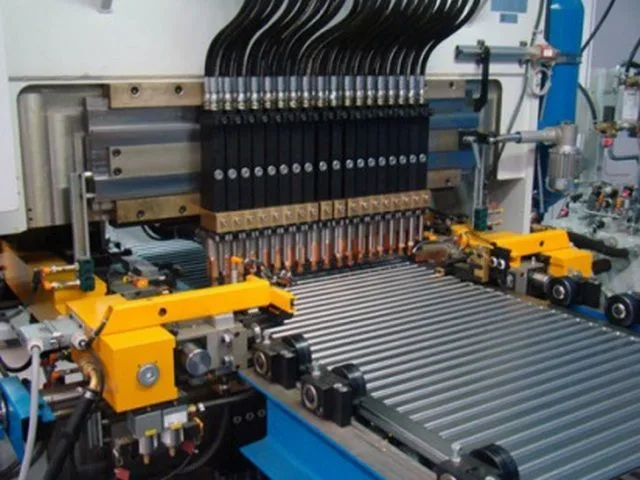

Штамповка деталей для панельных радиаторов

Штамповка деталей для панельных радиаторов

  • Штамповка панелей из листовой стали толщиной обычно 1,25 мм.
  • Изготовление конвекторов П-образной формы, необходимых для большей теплоотдачи, из стальных полос толщиной 0,3÷0,5 мм.
  • Соединение двух штампованных панелей между собой.
  • Закрепление на двух соединенных панелях конвекторов.
  • Монтаж арматуры для врезки радиатора в систему.
  • Покраска стальных поверхностей панели.

Покраска панелей - это один из важнейших этапов в изготовлении панельных радиаторов, так как от качества нанесённого покрытия зависит долговременность эксплуатации радиаторов.

Всем известно, что сталь подвержена воздействию коррозии, тем более - при длительном пребывании во влажной среде. Поэтому, без качественной окраски, которая проводится по специальной технологии, не обойтись.

Окрашивание стальных панельных радиаторов может осуществляться несколькими способами:

- Традиционным, путем погружения в окрашивающий состав (ОП).

- По технологии анодного электрофореза (АЭФ).

- Методом катодного электрофореза (КЭФ), который обычно применяется в автомобильной промышленности.

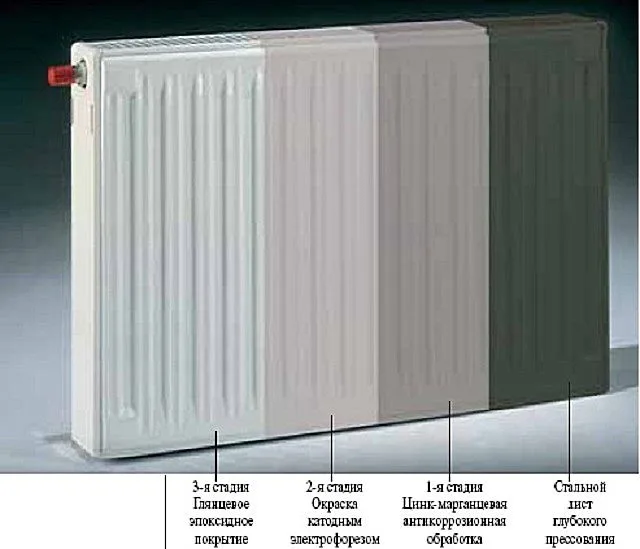

Схема нанесения защитного покрытия и окраски радиаторов

Схема нанесения защитного покрытия и окраски радиаторов

КЭФ - самый передовой метод окраски панельных стальных радиаторов. Он зарекомендовал себя высокой стойкостью, долговечностью и надежностью покрытия. Технологический процесс включает в себя три основных стадии:

  • Первая стадия заключается в нанесении на сталь тончайшего покрытия из марганца и фосфатов цинка. Этот слои увеличивают стойкость металла к коррозии, что увеличивает срок эксплуатации радиаторов.
  • Вторая стадия - это погружение радиатора в красящий состав и дальнейшее проведение процесса окрашивания методом катодного электрофореза. Смысл заключается в том, что емкость с краской подключена к положительному электроду (катоду), тогда как сама панель – к отрицательному (аноду). Окрашивание останавливается тогда, когда состав равномерным слоем покроет всю поверхность панели - этот слой выполняет роль изоляционного материала.
  • Третий этап заключается в процессе нанесения на слой краски эпоксидного порошка и его оплавления при высоких температурах. Этот слой формирует глянцевое высококачественное покрытие заданного цвета, которое не выцветает и не желтеет, хорошо противостоит внешним истирающим, процарапывающим воздействиям.

Для окрашивания не используются веществ, содержащих формальдегидные составляющие и тяжелые металлы. В составе наносимой краски содержится всего 2% растворителя, притом что при окрашивании менее передовым методом АЭФ его содержание составляет 9 ÷ 10%. Именно благодаря малому содержанию растворителя, радиатор даже при нагреве до 100 ÷ 120 градусов не выделяет вредных для организма человека веществ.

После завершения всех стадий окраски, готовые радиаторы подвергаются испытательной нагрузке - опрессовке под давлением 1,3 МПа. Успешное прохождение испытаний дает гарантию на безаварийную эксплуатацию батарей в течение 10 ÷ 12 лет.

При приобретении панельных батарей, нужно обязательно поинтересоваться, каким из трех способов была нанесена на металл краска.

Кроме этого, нужно обратить внимание на качество покрытия. Оно должно быть одинаково ровным и однородным, как с наружной стороны радиаторов, так с тыльной. Если качество окраски внешней и обратной сторон радиатора визуально отличаются – это говорит о недобросовестном изготовлении каким-то полукустарным способом, и от этого варианта лучше отказаться.

Конструкция панельных радиаторов

Радиатор может иметь различную конструкцию и состоять из одной, двух или трех панелей, каждая из которых изготавливается из двух стальных штампованных металлических пластин, сваренных между собой по контуру. При штамповке в пластинах образуются вертикальные каналы, которые будут являться путем для прохождения теплоносителя. Пластины соединяются роликовой сваркой в готовые панели. Если панелей несколько, то они соединяются между собой  с помощью патрубков. Чтобы теплоотдача была максимальной, между панелями (или, если она одинарная – то сзади нее) дополнительно могут прикрепляться пластинчатые конвекторы.

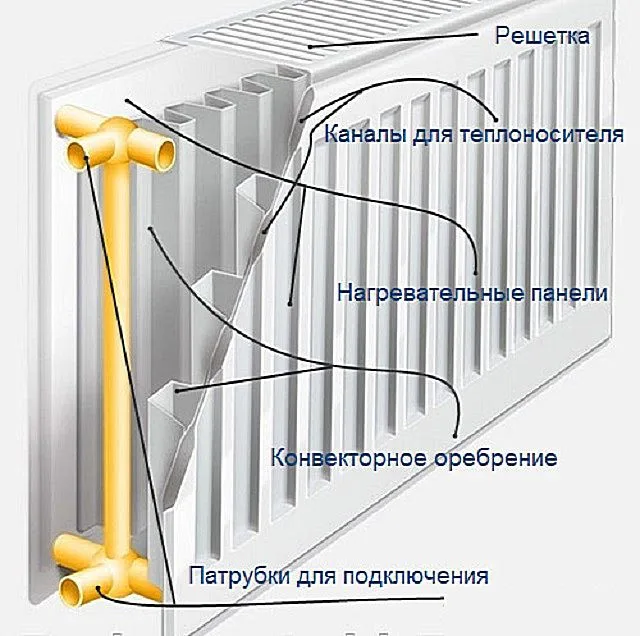

Типовая схема внутреннего устройства панельных радиаторов

Типовая схема внутреннего устройства панельных радиаторов

Если радиатор состоит из нескольких панелей, то часто по боковым сторонам зазоры между ними закрываются решетками-кожухами.

Классификация стальных панельных радиаторов

Существует специальная классификация панельных радиаторов, которая выражается двузначным числом. Это очень удобно, так как по наименованию конкретной модели подобным образом сразу показывается, какое количество панелей и конвекторов составляют общую конструкцию.

Для примера – взгляните на следующую таблицу:

Классификация стандартных по размеру панельных радиаторов.

Длина может изменяться в зависимости от модели.

Тип радиатораМиниатюра - внешний вид в различных проекцияхОписаниеМонтажные габариты выпускаемых моделей
Монтажная высота в ммМонтажная длина в ммМонтажная ширина в мм
10Тип10Однорядный радиатор, не имеющей конвектора и облицовки305-905405-300563
405-2605
11Тип11Однорядный радиатор с одним конвектором и облицовкой305-905405-300563
405-2605
12Тип 12Двухрядный радиатор с конвектором и облицовкой305-905405-300566
405-2605
20Тип20Двухрядный радиатор без конвектора с пропускающей воздух решеткой 305-905405-3005102
405-2605
21тип21Двухрядный радиатор, имеющий одним конвектор и закрытый кожух. 305-905405-3005102
405-2605
22Тип22Двухрядный радиатор, имеющий два конвектора и облицовку. 305-905405-3005102
405-2605
30Тип30Трехрядный радиатор без конвекторов и облицовки305-905405-3005157
405-2605
33Тип33Трехрядный радиатор с тремя конвекторами и облицовкой305-905405-3005157
405-2605

Понятно, что от конструкции радиатора напрямую зависят функциональные возможности и теплоотдача. Например, тип 10, в связи с отсутствием конвекторов, способен только к прямой теплопередаче от поверхности и, в какой-то степени, к тепловому излучению. А вот установленные на панелях конвекторы способствуют созданию мощных конвекционных восходящих потоков разогретого воздуха, и помещение прогревается значительно быстрее и эффективнее.

При выборе подобных радиаторов нужно учесть ещё несколько моментов:

  • Верхний критический температурный предел для теплоносителя, предусмотренный для панельных радиаторов, не более 110 градусов. При стабильной стандартной температуре в центральной отопительной системе в 70 градусов, батареи прослужат длительный срок.
  • Рабочее давление должно быть не более 1,0 МПа (10 бар), иначе конструкция может не выдержать и дать течь. В центральной системе отопления рабочим обычно является давление 9 бар, но если случаются гидроудары, то не исключены скачки до 11÷12 бар, а это уже становится опасным для панельных радиаторов. Давление при проведении заводских испытаний — 1,3 МПа (13 бар) - это максимально возможное давление для панельных радиаторов.

Мощность и размеры радиаторов

Производители предусмотрели различные весьма внушительный размерный диапазон для панельных радиаторов, как в высоту, так и в ширину, поэтому их можно подобрать под любую нишу в стене, под любое окно, или просто на стену – под любой стиль интерьера. Практически плоский или же имеющий определенную толщину корпус может иметь высоту от 300 до 900 мм, а длину от 400 до 3000 мм.

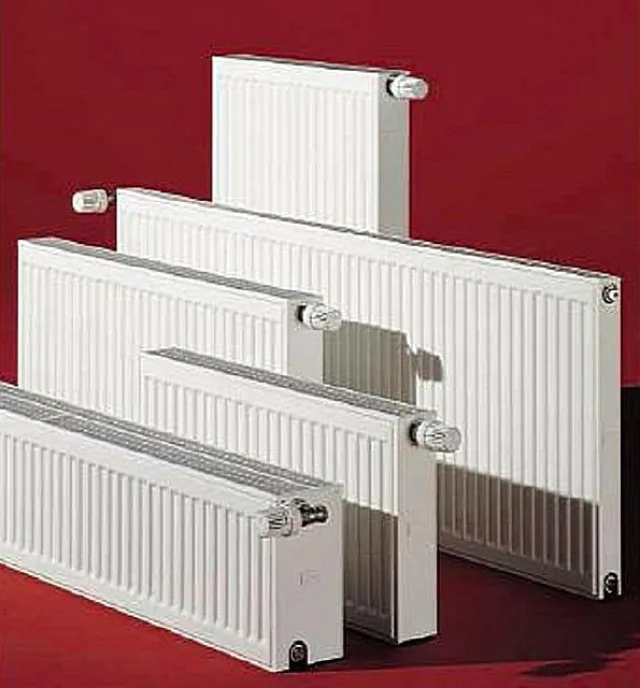

Мощность радиатора зависит и от его конструкции, и от размера

Мощность радиатора зависит и от его конструкции, и от размера

Учитывая место установки и желаемую мощность, которая должна быть выбрана в зависимости от обогреваемой площади, выбираются нужные модели радиаторов и их количество.

Для примера таблица мощности самых востребованных типов радиаторов, в зависимости от их размеров:

 VKO 11 - одна греющая панель
+ один конвекторный элемент
VKO 21s - две греющие панели
+ один конвекторный элемент
VKO 22 - две греющие панели
+ два конвекторных элемента
Высота в мм300450500600300450500600300450500600
Длина в ммМощность радиаторов Вт
400265382420495370513559650476656715832
60039857463074255577083997671498410721247
800531765840989740102611191301952131214301663
1000663956105112369251283139816261190164117872079
120079611471261148411101539167819511428196921452495
140092913381471173112951796195822771666229725022910
1600106115291681197814802052223726021904262528603326
1800119417211891222516652309251729272142295332173742
2000132719122101247318502566279732522380328135754158
3000199028683152370927743848419548783570492253626236

А какую тепловую мощность радиаторов необходимо обеспечить для конкретного помещения, в зависимости от его площади и от специфических особенностей дома – в специальной статье нашего портала.

Кроме того, можно воспользоваться специальным калькулятором, который разработан специально для подсчета требуемой тепловой мощности радиаторов:

Калькулятор для расчета необходимой тепловой мощности радиаторов отопления


Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках
Установите ползунком значение площади помещения, м²
Сколько внешних стен в помещении?
В какую сторону света смотрят внешние стены
Укажите степень утепленности внешних стен
Укажите среднюю температуру воздуха в регионе в самую холодную декаду года
Укажите высоту потолка в помещении
Что располагается над помещением?
Укажите тип установленных окон
Укажите количество окон в помещении
Укажите высоту окна, м
Укажите ширину окна, м
Выберите схему подключения батарей
Укажите особенности установки радиаторов

Ниже будет предложено ввести паспортную мощность одной секции выбранной модели радиатора.
Если целью расчетов стоит определение потребной суммарной тепловой мощности для отопления комнаты (например, для выбора неразборных радиаторов) то оставьте поле пустым
Введите паспортную тепловую мощность одной секции выбранной модели радиатора

Способы подключения радиаторов

Панельные радиаторы могут быть врезаны в контур боковым или нижним подключением - это зависит от конструкции выбранной модели. Поэтому это обстоятельство также нужно предусмотреть при приобретении батарей.

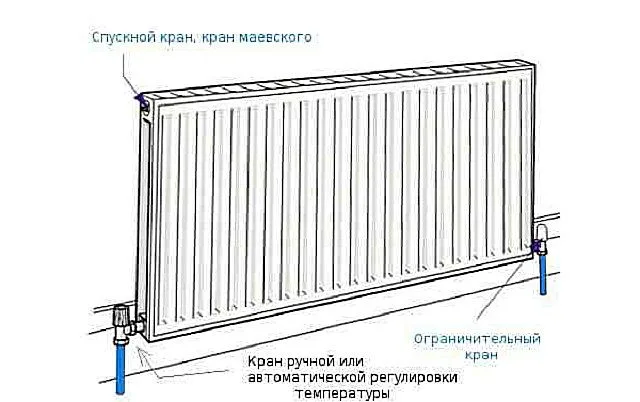

Примерная схема установки с нижним подключением

Примерная схема установки с нижним подключением

Боковое подключение может выполняться с левой или правой стороны панели, и сам процесс соединения батареи и трубы контура осуществляется достаточно легко.

Более универсальными считаются радиаторы с нижним подключением, так как они снабжены термостатическим регулятором, который дает возможность устанавливать в помещении определенную температуру.

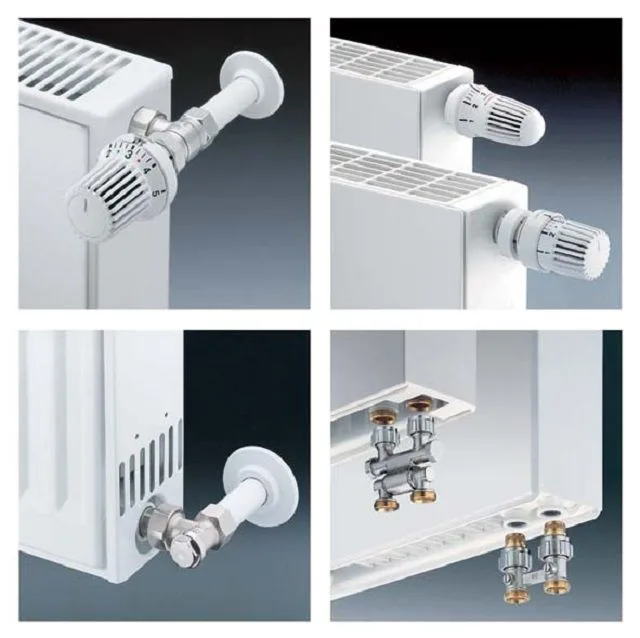

Термостатические регуляторы при разных способах подключения

Термостатические регуляторы при разных способах подключения

Кроме этого, если планируется установка батарей с подключением снизу, трубы отопительной системы могут быть спрятаны в стену.

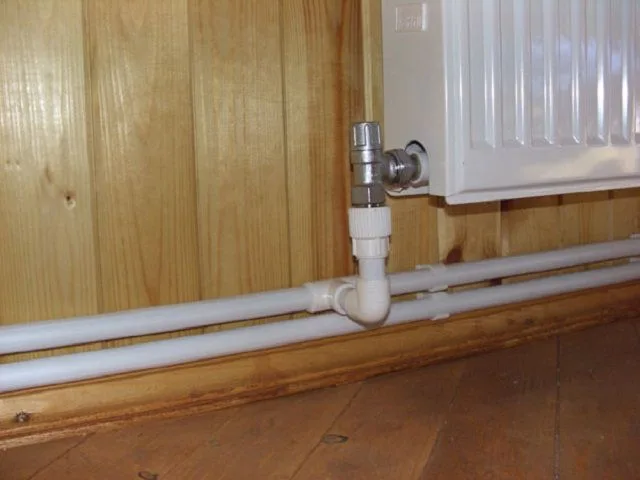

Боковое соединение радиатора с трубой, дополненное термостатом

Боковое соединение радиатора с трубой, дополненное термостатом

Маркируются панельные радиаторы, подключающиеся снизу, значком «V», и имеют более высокую стоимость, нежели те, которые подключаются с одной из сторон батареи.

Достоинства и недостатки панельных радиаторов отопления

Как и любому другому типу батарей, панельным радиаторам присущи свои положительные и отрицательные стороны.

Для начала - о положительных качествах:

  • Удобство и быстрота монтажа панелей объясняются их цельностью. Вся установка батарей на стену заключается в навешивании их на кронштейны, закрепленные в стене, и подключении к отопительному контуру. Однако, нужно отметить, что подобная цельность может превратиться и в недостаток, в том случае, если возникнет аварийная ситуация с образованием протечки. Панель в такой ситуации придется менять полностью, в отличие от секционных вариантов, где достаточно будет заменить одну из секций.
  • Высокая теплоотдача от панелей иногда является главным фактором при выборе именно этого вида радиаторов. Подобное качество достигается благодаря хорошей теплопроводности металла и его небольшой толщине, а конвекторы же, через которые циркулирует нагретый воздух, помогают теплу быстро распространиться по помещению.

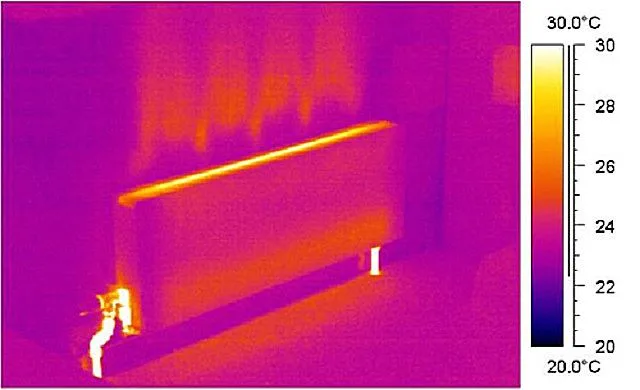

Термограмма распространения тепла от панельного радиатора

Термограмма распространения тепла от панельного радиатора

  • Экономичность использования панелей в автономной отопительной системе - объясняется небольшим количеством теплоносителя, циркулирующего по трубам и радиаторам. Чем меньше жидкого теплоносителя будет использовано в системе, тем быстрее он будет нагреваться, а значит на достижение нужной его температуры потратится меньше топлива, которое сегодня стоит немалых денег. При использовании панельных радиаторов экономия энергоносителей составляет в среднем до 35 ÷ 40% по сравнению с чугунными батареями.
  • Если в доме есть маленькие дети, то, установленные панели будут гораздо безопаснее традиционных чугунных радиаторов. При случайном падении и ударе о достаточно мягкий металл кожуха панельного радиатора ребенок не получит тяжелых травм, а вот если он упадет и ударится о ребро чугунной батареи, то рана может быть гораздо серьезнее. Поэтому многие родители предпочитают закрывать батареи из чугуна экранами, что несет дополнительные затраты. Для панельных же радиаторов экраны не требуются.

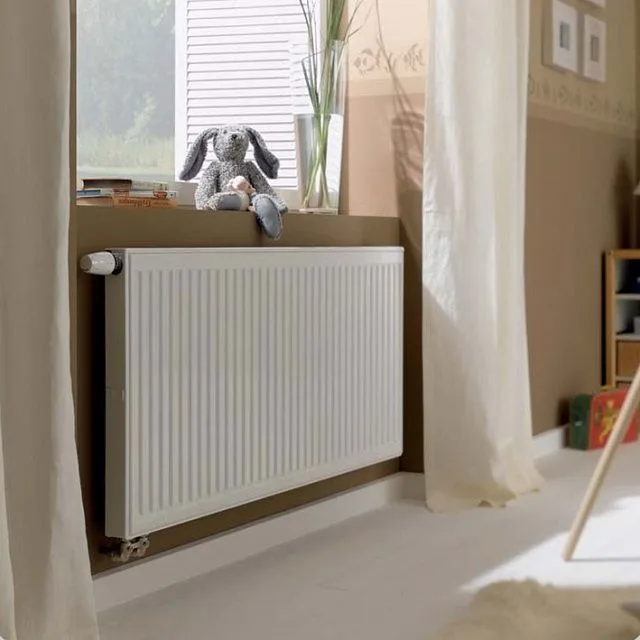

Панельный радиатор легко впишется в любой интерьер

Панельный радиатор легко впишется в любой интерьер

  • Аккуратный, нередко даже можно сказать - элегантный внешний вид не испортит стиль любого интерьера, Панельные радиаторы отлично вписываются в различные дизайны комнаты.

Есть у панельных батарей и слабые места, о которых тоже нужно знать при их выборе для системы отопления. Некоторые из отрицательных качеств проявляются только при возникновении определенных условий, и, зная это, неприятностей можно избежать.

  • Низкая сопротивляемость к гидроударам, которые могут произойти в центральной системе отопления. Даже самое надежное сваривание панелей может не выдержать перепада давления. Чтобы сохранить такие радиаторы в целости и сохранности на длительный эксплуатационный срок, необходимо установить на входе теплоносителя в контур отопления квартиры редуктор давления, который предотвратит повреждение панелей и протечек теплоносителя. Для автономной же системы этот недостаток абсолютно несущественен – критических перепадов давления там просто не бывает.
  • Подверженность коррозийному воздействию. Этот недостаток, однако, может проявить себя только при установке дешевых, некачественно окрашенных радиаторов. Поэтому, как уже рекомендовалось выше, на покрытие нужно обратить особое внимание при приобретении.
  • Особые требования к чистоте теплоносителя, так как внутренние каналы в панелях – достаточно узкие, и могут забиваться грязью или твердыми включениями. Увы, но чистоту теплоносителя далеко не всегда можно гарантировать при подключении жилья к центральной системе отопления - во время движения нагретая вода проходит по самым разным и по «возрасту», и чистоте трубам и радиаторам, установленным в других квартирах. Поэтому рекомендовано устанавливать этот тип батарей все же в автономной системе, где владелец дома сам имеет возможность контролировать качество теплоносителя.
  • Особая осторожность при транспортировке является очень важным моментом для сохранения целостности панелей. При случайных ударах радиатор может быть поврежден, помят, а оставленные на поверхности царапины станут источником появления и распространения участков коррозии.

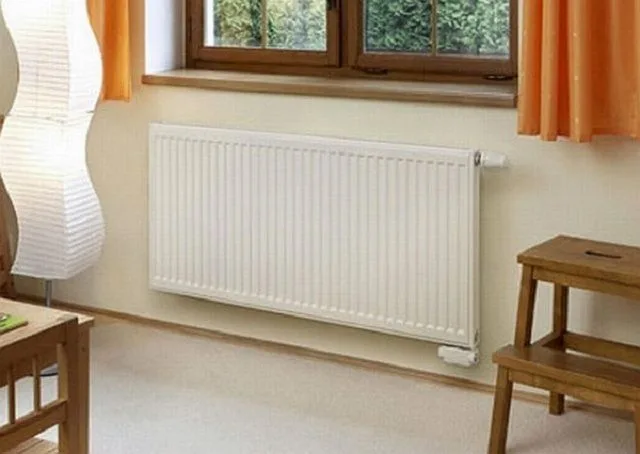

Выбор различных моделей панельных радиаторов - очень широк

Выбор различных моделей панельных радиаторов — очень широк

На рынке представлен широкий ассортимент панельных радиаторов для системы отопления как отечественного изготовления, так и зарубежного. Первые места по популярности занимают изделия производителей из европейских стран, а также панели турецкого производства. Последние имеют цену на 20 ÷ 30% ниже, чем радиаторы от ведущих европейских компаний, но нужно отметить, что в последнее время они мало в чем уступают по качеству тем же «европейцам». При подборе новых радиаторов, безусловно, очень важно изучить отзывы тех владельцев домов или квартир, которые уже успели произвести подобную замену в своих владениях. Ознакомившись с мнением людей, почитав техническую документацию рекламируемых моделей, проще будет сделать действительно правильный выбор.

И в заключение статьи – очень наглядный видеоматериал, рассказывавший о конструкции, принципе действия, основных преимуществах панельных радиаторов отопления:

Видео: Стальные радиаторы отопления «Kermi»
