Вопрос о том, как сложить печь для дома из кирпича своими руками, не перестает быть актуальным и сегодня, так как уют и тепло всегда оставались для человека важными условиями для полноценного отдыха после напряженного рабочего дня. Поэтому в последнее время всё больше городских жителей перебирается из панельных многоэтажек в частные дома, где есть возможность создать комфортную обстановку в любое время года.

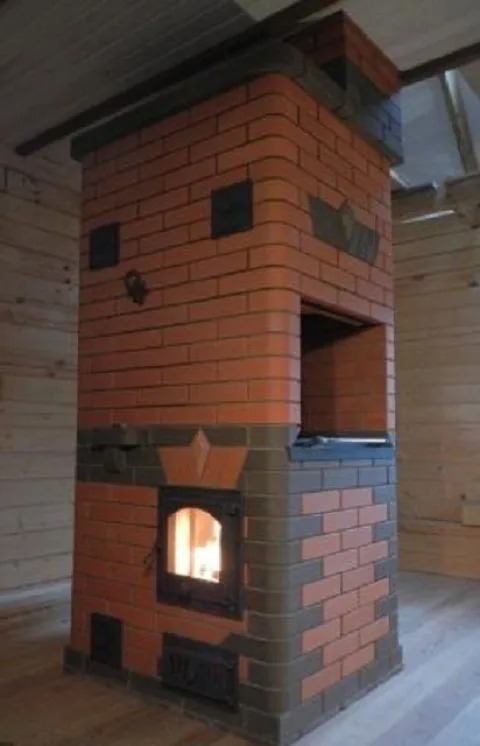

Печь для дома из кирпича своими руками

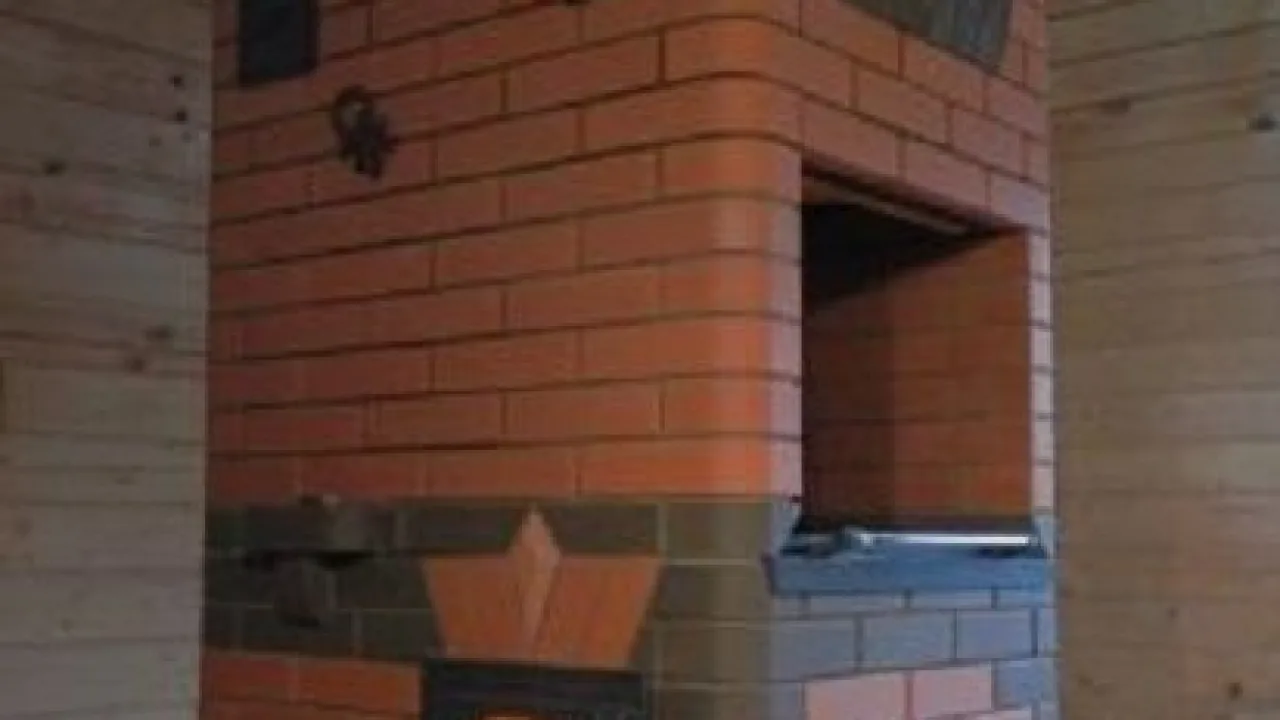

Печь для дома из кирпича своими руками

В связи с востребованностью различных моделей печей, инженеры продолжают разрабатывать все новые варианты, приемлемые для строений с разными площадями. Нужно отметить, что даже в том случае, когда в доме присутствуют все «блага цивилизации», небольшая уютная печка никогда не будет лишней и выручит в различных ситуациях. Например, ее можно протопить в холодные весенние или осенние вечера, когда на улице влажно или идет дождь, не запуская системы отопления. Такое сооружение поможет создать в доме оптимальный баланс температуры и влажности, который будет комфортен для человека. Кроме этого, печь станет отличной помощницей в приготовлении пищи или сушке овощей, трав и фруктов.

Так как существует большое количество различных моделей отопительных сооружений, то следует выбирать для самостоятельной кладки печи с наиболее доступными, легко читаемыми схемами, особенно если опыт работы в данном ремесле невелик или даже вовсе отсутствует. Естественно, при этом нужно учитывать и другие факторы, которые напрямую влияют на эффективность работы печи – это её мощность, размерные параметры, функциональность, а также немаловажным является и эстетичность внешнего вида.  И чтобы правильно выбрать модель печи, нужно рассмотреть критерии, на которые нужно ориентироваться, определяя нужный вариант.

Как выбрать оптимальный вариант печи?

Выбор места установки печи

Чтобы печь была пожаробезопасной, эффективной, и ее мощность использовалась в максимально возможной степени, это сооружение нужно правильно установить, учитывая некоторые нюансы.

  • Во-первых, решается, какую площадь можно выделить для установки печи.
  • Затем, нужно определиться с конкретным местом:

-  печь устанавливается в центре комнаты, разделяя ее на отдельные зоны;

-  встраивается в стены, между двух или трех комнат;

-  возводится около стены, с отступом от нее 250÷300 мм, если нужно обогреть только одну комнату. Однако, нужно учесть, что этот вариант самый проигрышный, так как большая часть тепла, выделяемого задними стенками, не будет использована в полной мере.

Несколько вариантов размещения печи в доме

Несколько вариантов размещения печи в доме

  • Выбрав примерное место, его нужно сразу разметить, начиная от потолка, с помощью отвеса, так как труба дымохода должна проходить через чердачное перекрытие между балок и стропил, и на расстоянии от них не менее 120÷150 мм.
  • Выделяя площадь для печи, учитывается то, что для ее фундамента нужно предусмотреть места больше, чем ее основание, на 100÷150 мм с каждой из его сторон.
  • Чтобы не было никаких проблем с контролирующими организациями, при выборе места установки нужно учесть не только выше представленные рекомендации, но и нормы, разработанные специалистами и указанные в СНиП 41-01-2003.

Расчет необходимой мощности и оценка расхода дров

Печь не будет эффективна и не сможет обогреть дом, если ее мощности не хватит для конкретной площади. При этом также учитываются зимние температуры региона, где расположено, отапливаемое строение, количество окон и дверей в нем, уровень утепления стен и пола, высота потолков и многие другие условия..

Например, чем выше потолок, тем больший объем воздуха придется прогревать, а чем больше площадь остекления, тем быстрее тепло будет уходить из дома, а значит, придется выбирать печь с повышенной мощностью. Обычно для строений с нестандартным остеклением и другими не попадающими под среднестатистический уровень параметрами расчеты должен производить специалист индивидуально, опираясь на специфические характеристики дома.

Но в целом можно опираться и на усреднённые значения. Так, для хорошо утепленных домов с обычным остеклением, площадью от 50 до 100 м², с высотой потолков от 2,5 до 2,7 м допустимы следующие нормативы тепловой мощности на единицу площади (Wуд):

Регион России, в котором ведется строительство Величина удельной мощности системы отопления, Wуд (Вт/м²)
Южные регионы страны (Северный Кавказ, Прикаспийские, Приазовские, Причерноморские области70 ÷ 90
Центральное Черноземье, Южное Повольжье100 ÷ 120
Центральные области Европейской части, Приморье120÷ 150
Северные районы Европейской части, Приуралье, Сибирь160 ÷ 200

Это значение более точно можно узнать и в местной строительной организации. А для любителей самостоятельных расчетов можно порекомендовать более подробный и достаточно точный алгоритм.

2016-02-27_130757Как провести точный расчет необходимой тепловой мощности?

Каждое помещение по-своему уникально, и для обогрева двух, казалось бы, равным по площади комнат может потребоваться различное количество тепловой энергии. Методика расчета мощности отопительного оборудования изложена в специальной публикации нашего портала, посвященной выбору котлов отопления.

Имея данные для конкретного региона и размер отапливаемой площади (S), мощность печи для него рассчитывают по формуле:

Wсум = S (м²) × Wуд (кВт/м²)

Для примера можно рассмотреть мощность печи для кирпичного дома, расположенного в Центральной части России и имеющего площадь 75 м².

Wсум = 75 × 0,14 = 10,5 кВт

Обычно разработчики печей сразу указывают тепловую мощность своих конструкций. Правда, часто встречаются иные единицы измерения – килокалории в час или мегаджоули. Не страшно – их легко перевести в ватты и киловатты:

 ВтккалМДж
1 Вт10.859845227859 ≈ 0,860,036
1 ккал1.16310,042
1 МДж277.77238.851

В нашем случае, например, рассчитанная мощность в килокалориях будет равна:

10500 × 0,86 = 9030 ккал/час

Теперь можно просчитать экономичность будущей печи, которая во многом зависит в том числе от качества и породы древесины, используемой в качестве топлива. При этом нельзя забывать о том, что обычно кирпичные дровяные печи не отличаются высоким КПД. Обычно он оценивается примерно в 70%. Если есть данные на конкретную модель печи, то подставляется конкретное значение.

Каждый вид твердого топлива имеет свою теплотворную способность – количество тепловой энергии, которое выделяется при сжигании 1 килограмма. Понятно, в килограммах и тоннах обычно оценивается только сыпучие виды топлива – уголь или брикеты, а дрова, как правило, измеряются в складских кубометрах. Этот показатель, таким образом, зависит от удельной плотности того или иного сорта древесины. Показатели энергетического потенциала (от массы и от складского объема) основных видов твёрдого топлива показаны в таблице.

Порода древесиныСредняя теплотворность сухих дров по массе, Qm (кВт/кг)Средняя теплотворность сухих дров по складскому объему, Qv (кВт/м³) (для угля и брикетов – кВт/т)То же – для влажной древесины (не прошедшей минимум годичного цикла сушки)
Дрова:
Бук4.222001930
Дуб4.221001850
Ясень4.221001850
Рябина4.221001850
Береза4.319001670
Вяз4.119001670
Клен4.119001670
Осина4.117501400
Ольха4.115001300
Ива (верба)4.114001230
Тополь4.114001230
Сосна4.417001500
Лиственница4.417001500
Пихта4.416001400
Ель4.314001200
Уголь и брикеты:
Антрацит8.18100-
Древесный уголь8.68600-
Каменный уголь6.26200-
Бурый уголь4.24200-
Топливные брикеты5.65600-
Торфяные брикеты3.43400-

Показатели теплотворности непросушенных дров показаны для контраста – насколько теряется вырабатываемая мощность. Естественно, рассчитывать следует все же на дрова, прошедшие необходимый цикл просушки.

2016-02-27_150924Подготовка дров – вопрос серьезный!

Чтобы печь оправдывала свое предназначение и служила максимально долго, ее следует «кормить» правильным топливом. О том, какие дрова лучше, об их основных характеристиках, правилах заготовки, просушки и хранения – в специальной публикации нашего портала.

Среднее суточное весовое потребление топлива для обеспечения необходимой теплоотдачи определяется формулой:

V(кг)= (Wсум / Qm) × 24 часа

Для расчета объема — все то же самое, но вместо теплотворности по массе Qm подставляется значение Qv.

Зная суточный расход, несложно определить недельный, месячный и даже на весь предполагаемый отопительный период – чтобы иметь представление о предстоящих затратах на приобретение или заготовку требуемого количества дров.

Для облегчения самостоятельного расчета, ниже расположен удобный калькулятор, в котором уже заложены необходимые соотношения. Расчет проводится для просушенной древесины.

Калькулятор расчета предполагаемого расхода твердого топлива


Введите запрашиваемые значения и нажмите кнопку "Расчет предполагаемого количества топлива"
Укажите тепловую мощность печи, кВт
Укажите КПД печи (по умолчанию - 70%)
Укажите породу древесины или тип твердого топлива

Не стоит пугаться слишком больших значений – расход может быть значительно ниже, так как он рассчитан на самые неблагоприятные условия. В действительности, в погожие безветренные дни или в период оттепелей топлива будет тратиться существенно меньше. Но готовым нужно быть ко всему!

Типы кирпичных дровяных печей

Конечно же, нужно определиться и с типом печи – этот критерий выбирается в зависимости от того, что владельцам дома хотелось бы получить от возводимого сооружения, то есть от желательной функциональности.

Отопительные кирпичные печи для дома подразделяются на следующие типы:

  • Многофункциональные отопительно-варочные печи можно назвать самыми востребованными. В зависимости от реализованных в конструкции возможностей, такие печи служат для отопления дома, приготовления пищи, выпекания хлеба, нагрева воды, сушки фруктов, овощей и целебных трав.

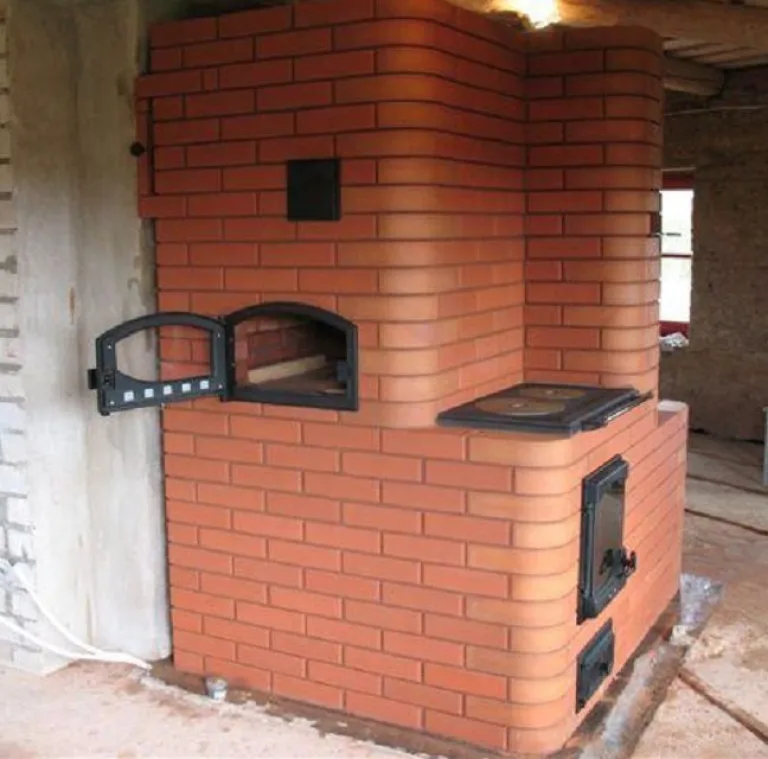

Многофункциональная отопительно-варочная печь

Многофункциональная отопительно-варочная печь

Разработаны конструкции, оснащенные лежанкой, которая вполне может служить дополнительным подогреваемым спальным местом.

Отопительно-варочные модели обычно встраиваются в стену между кухней и жилым помещением. Таким образом, решается сразу две проблемы — это отопление двух комнат и обеспечение приготовления пищи.

  • Печи, предназначенные только для отопления, выбираются не столь часто. Чисто отопительная модель нередко оснащается водяным контуром, к которому подключается водяное отопление дома. Так как это сооружение имеет единственную функцию, направленную только на обогрев, то его обычно стараются установить между двумя, тремя или даже четырьмя комнатами. От того, сколько комнат планируется отопить одной печью, выбирается размер и мощность конструкции.

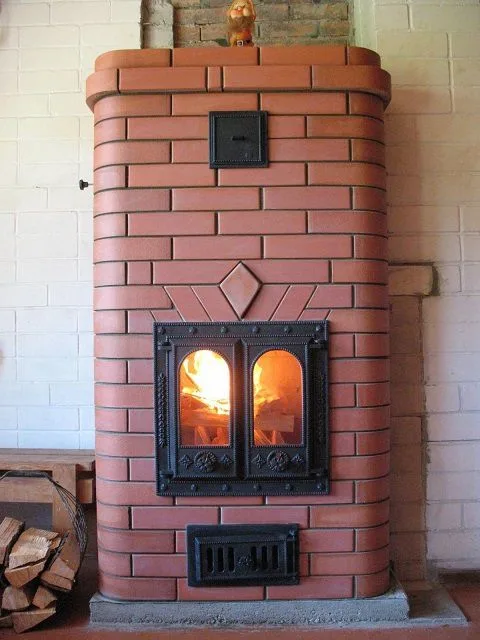

Типичный пример отопительной печи

Типичный пример отопительной печи

Нужно сказать, что этот вариант печей, если его оснастить большой топочной дверцей с прозрачным стеклом, вполне может использоваться и как настоящий камин, так как его конструкция позволяет наслаждаться игрой огня через стекло или открытые створки топку.

  • Варочные печи обычно имеют компактные размеры и состоят из отдела для приготовления пищи, куда входит плита и духовой шкаф, и дымоходной трубы. Так или иначе, и такое сооружение отдает тепло в одну или две комнаты, в зависимости от расположения, но отопить большую площадь такая печь неспособна. Чаще всего такие модели устанавливаются в небольших дачных домиках, используемых в теплое время года, когда для обогрева в прохладные дни или ночи вполне достаточно даже такой компактной печи.

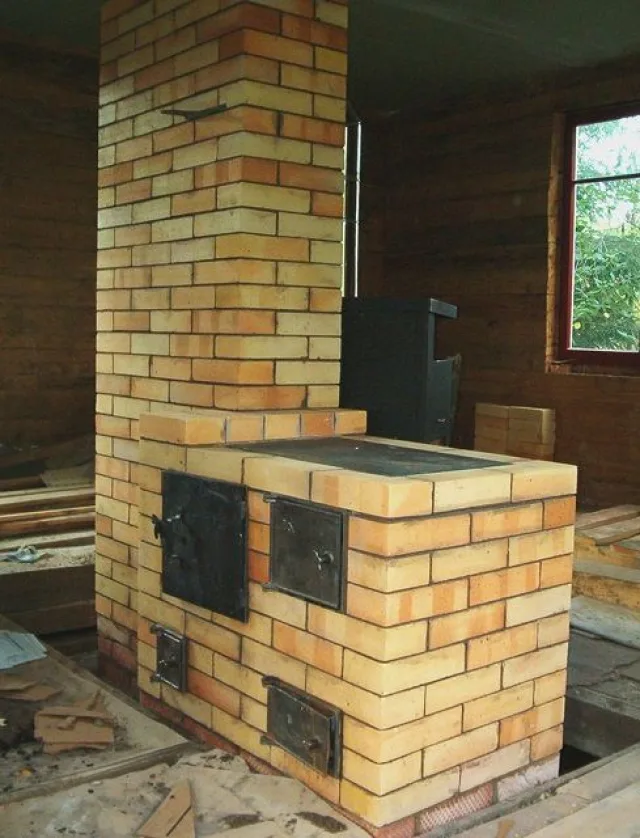

Главное предназначение такой печи - приготовление пищи

Главное предназначение такой печи — приготовление пищи

Преимуществом таких моделей можно назвать ее простую конструкцию, в схеме которой может разобраться даже новичок в печном ремесле.

Нужно отметить, что эта небольшая печка не будет лишней не только на даче, но и в обычном частном доме, даже в том случае, если к нему подведено газоснабжение.

Определившись с моделью печи, которая будет соответствовать всем необходимым параметрам, нужно выбрать для ее возведения правильный материал.

Основы кладки печной конструкции

Основные материалы для кладки печи

Чтобы печь имела респектабельный вид и прослужила как можно дольше, следует приобрести для ее постройки качественный материал, и экономить на этом неразумно. Основными материалами являются кирпич и кладочный раствор.

  • Для основной кладки потребуется красный полнотелый кирпич. Его количество всегда указывается в проекте конкретной модели печи. Если отделка какими-либо декоративными материалами не предполагается, то необходимо приобретать кирпич с идеально ровными формами без сколов на ребрах.
Качественный красный кирпич

Качественный красный кирпич

Для кладки поверхностей, соприкасающихся с открытым огнем, используется огнестойкий шамотный кирпич, способный выдерживать температуру, доходящую до 1500 градусов. При прогревании этот материал длительное время сохраняет высокую температуру, и благодаря этому его качеству печь долго остается горячей.

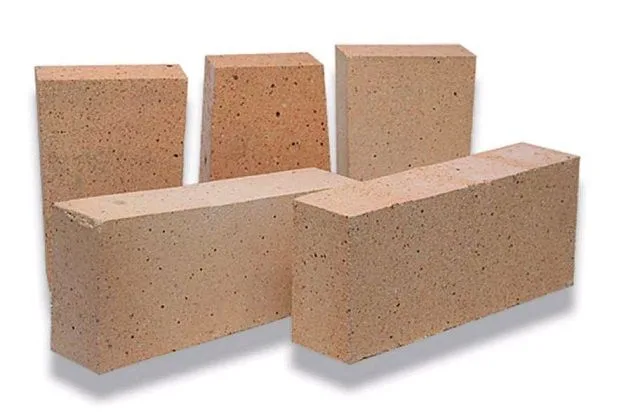

Жаростойкий шамотный кирпич

Жаростойкий шамотный кирпич

  • Не менее важно правильно выбрать раствор для кладки кирпича, так как от него зависит крепость, долговечность, да и безопасность печной постройки. Традиционным для возведения печей является глиняный раствор, который часто изготавливается самостоятельно.
Готовый печной раствор в виде сухой смеси можно приобрести в магазине

Готовый печной раствор в виде сухой смеси можно приобрести в магазине

В наше время в специализированных магазинах можно найти готовые сухие смеси, предназначенные для возведения отопительных сооружений. В такой состав входят все необходимые ингредиенты в нужных пропорциях, и поэтому смесью легко пользоваться. Однако, цена таких составов – достаточно высока, и чтобы сэкономить многие мастера предпочитают добывать и очищать необходимые составляющие для раствора самостоятельно.

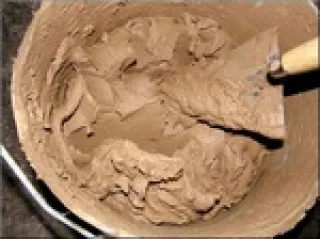

ГлинаОсновной ингредиент жаропрочного кладочного раствора — глина

О том, как найти, подобрать и подготовить глину для кладки печей, а затем изготовить качественный раствор, подробно рассказано в специальной публикации нашего портала.

Фундамент под печь

Несколько слов нужно сказать и об основе под строение печи, так как от нее в первую очередь зависит надежность и долговечность использования конструкции.

Фундамент может быть устроен из разного материала и по разным схемам, но в любом случае, для его возведения необходим котлован, который углубляется в грунт не менее чем на 500 мм.

Вторым условием, которое должно быть соблюдено, является то, что основа под печь никогда не должна быть объединена с фундаментом дома.

Печной фундамент может представлять собой железобетонную конструкцию, которая формируется с помощью опалубки и арматурной решетки, а затем заливается бетонным раствором.

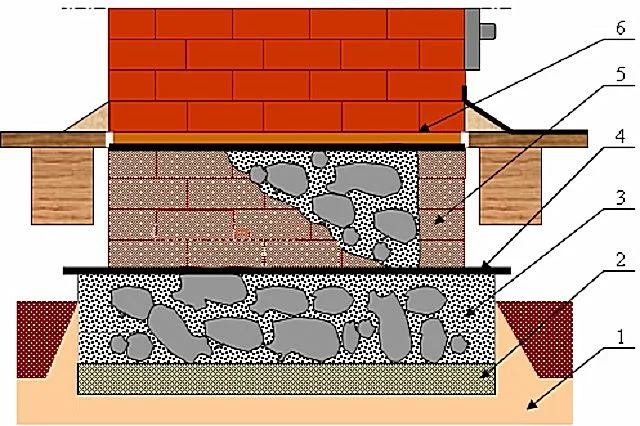

Схема одного из вариантов печного фундамента

Схема одного из вариантов печного фундамента

Другой вариант основы состоит из бетона, бутового камня и кирпича. Обустраивая этот фундамент, можно сэкономить на бетонном растворе, так как его потребуется намного меньше, чем в первом варианте. Состоит такая основа из следующих слоев:

1 – В вырытом котловане на дне и стенках устраивается гидроизоляция — глиняный замок. Слой глины должен составлять 50÷70 мм.

2 – На глиняную основу засыпается песчаная подушка и хорошо утрамбовывается. Ее толщина в утрамбованном виде должна быть не менее 100 мм.

3 – Следующим слоем идет бутобетон. Для этого на подушку из песка укладывается слоями бутовый камень, который проливается бетонным раствором. Очень важно следить, чтобы все полости между камнями были заполнены раствором. Так заполняется весь котлован до верха.

Фундамент нужно поднять выше поверхности грунта на 150÷200 мм. Для этого по краю котлована устанавливается опалубка из досок. Затем, в нее укладывают камень и точно так же заливают до верха бетоном, который выравнивают с помощью правила и оставляют застывать. Процесс застывания и набора марочной прочности – достаточно длительный, и займет около 20÷28 дней, в зависимости от температуры окружающего воздуха.

4 – После застывания фундамента, сверху него настилается гидроизоляционный материал – рубероид в два или три слоя.

5 – Следующим этапом осуществляется кладка из любого сорта кирпича или камня — из них поднимаются стенки меньше периметра залитого фундамента на 80÷100 мм. Размер этой части основы должен быть равен основанию печи.

Внутреннее пространство между стенок заполняется послойно бутовым камнем, и каждый из слоев также проливается бетонным раствором. Этот процесс проводится до тех пор, пока опалубка из кирпича не будет заполнена до самого верха. Затем поверхность раствора выравнивается и оставляется для просыхания.

Сверху готового фундамента настилается еще два слоя рубероида.

6 – Следующим слоем толщиной в 4÷5 мм рекомендуется настелить вымоченный в глиняном растворе войлок, который обеспечит плотное прилегание первого ряда кладки печи к основе.

Фундамент оставляют на 7÷10 дней для просыхания и усадки, и только затем производят кладку печи.

Предварительная кладка печи насухо

Кладку всей конструкции печи насухо, то есть без раствора, рекомендовано произвести для того, чтобы разобраться в специфике монтажа кирпичей каждого ряда и получить хотя бы минимальный опыт в данной работе, тем более, если она проводится впервые.

При возведении печи без раствора, нужно учитывать толщину вертикальных швов и четко следовать порядовке. Для соблюдения толщины горизонтальных швов, часто используются пластиковые или деревянные калибровочные рейки-прокладки толщиной в 5÷6 мм.

Производя сухую кладку, нужно сразу разбираться в конфигурации внутренних каналов, по которым продукты горения будут направляться в дымовую трубу. Если в их расположении будет сделана ошибка, то придется разбирать всю сложенную конструкцию, так как будет отсутствовать должная тяга, и дым будет поступать в помещения.

Возведя всю печь насухо до дымовой трубы, конструкцию разбирают. При желании, каждый из рядов можно пронумеровать и сложить их отдельными стопками, сразу подогнав отдельные кирпичи по размеру и форме.

Такая подготовительная работа значительно ускорит процесс кладки на раствор, а чтобы не терять время, ею можно заняться в тот период, когда будет набирать прочность фундамент.

Установка чугунных элементов печи

Нельзя не сказать и о правильном монтаже чугунных элементов печи. Особенно важно качественно установить детали, которые будут соприкасаться с открытым огнем — это топочная дверца, варочная плита и иногда – и духовой шкаф.

Как известно, при нагревании металл существенно расширяется, поэтому для чугунных элементов нужно предусматривать размер посадочного места на 5 мм больше размера самой детали в каждую из сторон.

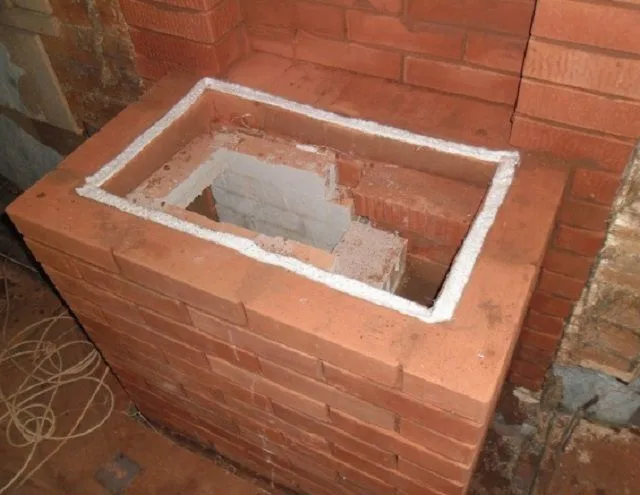

Перед монтажом варочной плиты, на место ее укладки настилаются полосы из асбеста, которые и создадут необходимые условия для ее эксплуатации.

Термостойкая прокладка под варочную плиту

Термостойкая прокладка под варочную плиту

Топочная дверца перед установкой обматывается по контуру асбестовым шнуром, который также создаст тепловой зазор для расширения металла при его нагревании. Для того чтобы обезопасить от прогорания стальную коробку духового шкафа или водогрейного бака, его также обматывают асбестовым шнуром.

Установка дверец и металлических камер

Установка дверец и металлических камер

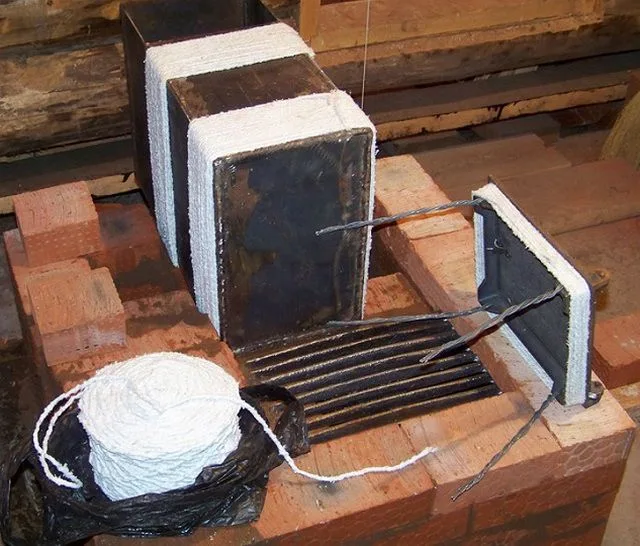

Крепление дверец осуществляется с помощью отожженной стальной проволоки, которая закрепляется на специальных «ушках», расположенных с задней части рамки дверной конструкции, а концы вмуровываются в шов между кирпичами. Временно, пока дверца не зафиксирована кладкой, для устойчивости ее подпирают стопками кирпичей.

Проект многофункциональной двухколпаковой печи с порядовкой

Общие характеристики модели

Данный проект, доступный для воплощения в жизнь, отлично подойдет для установки в небольшом по площади доме. Конструкция этой печи достаточно проста и оснащена несколькими функциями, такими, как варочная плита и сушильная камера, вместо которой вполне можно установить водогрейную емкость. Тех, кто решил установить в своем доме печь, чаще всего интересуют компактные многофункциональные конструкции, способные обогреть как можно больше комнат.

Если составить список требований, предъявляемых к печам в современных условиях, на первый план выходят следующие критерии:

  • Печь должна обладать несколькими функциями, то есть работать не только на обогрев дома, но и обладать варочной поверхностью.
  • Компактность строения — это одно из главных требований, предъявляемых к печи, устанавливаемых сегодня в небольших частных домах. Особенно это касается построек на дачных участках. Поэтому, оптимальным можно назвать размер печи в 4,5×3,5 кирпича.
  • Обогреваемая площадь, на которую рассчитывается конструкция, должна составлять не меньше, чем 30 кв. м.
  • В основном всем собственникам нравятся печи с арочными элементами, как имеющие наиболее эстетичный и уютный вид.
  • Важна и простота конструкции, особенно для тех, кто занимается этой работой впервые.
  • Наличие летнего и зимнего режима работы необходимо для того, чтобы можно было экономно использовать печь для приготовления пищи в теплый период года.
  • Желательно наличие сушильной камеры или водогрейного резервуара.
  • Глубина топочной камеры должна составлять не менее 500 мм, так как это оптимальная длина поленьев дров.

Представленный проект печи соответствует всем перечисленным требованиям, и в его основе лежит конструкция двухколпаковой печи, работающей по принципу свободной циркуляции газов.

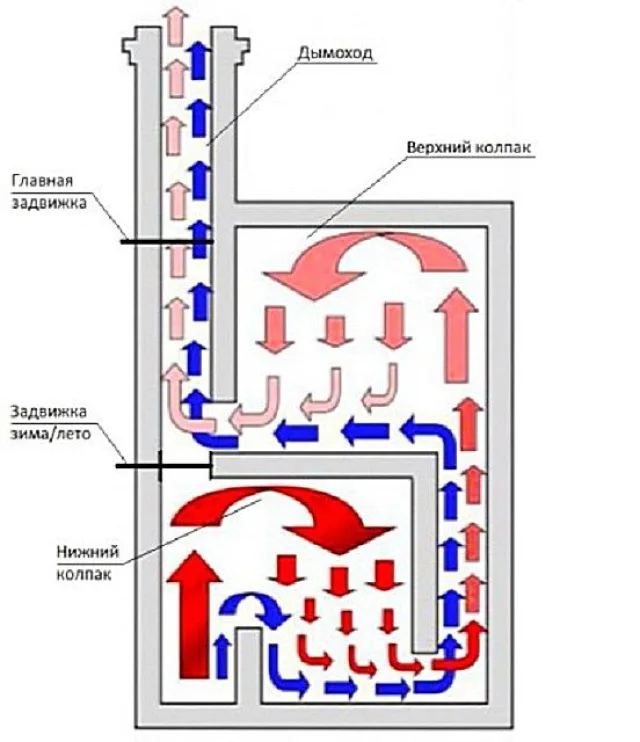

Схема движения газов в печи двухколпаковой конструкции

Схема движения газов в печи двухколпаковой конструкции

Данная отопительно-варочная двухколпаковая печь имеет размеры 1140×890 мм, при высоте в 2024 мм, и обладает теплоотдачей не менее 3800÷4000 ккал/час – подойдет для отопления площади 30÷35 м². КПД такой двухколпаковой конструкции достигает 75 ÷ 80%, что для кирпичных печей является очень хорошим показателем.

Глубина топочной камеры этой модели печи составляет 600 мм. Она имеет стенки, выложенные из шамотного огнеупорного кирпича, устанавливаемого на «ложок». Отопительное сооружение оснащено двухкомфорочной варочной плитой стандартного размера, установленной в варочной камере с арочным перекрытием.

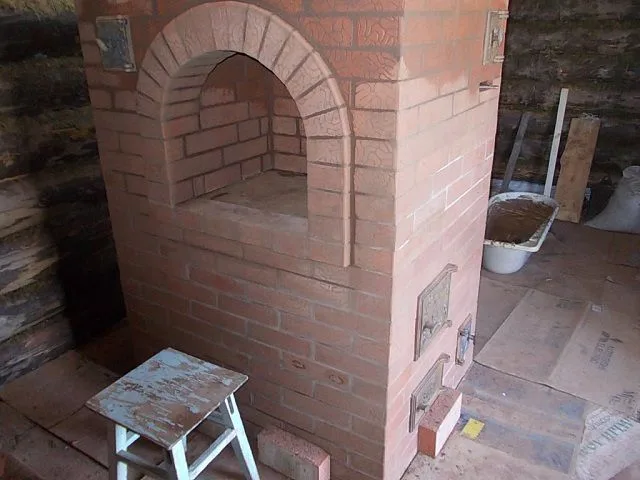

Именно арка придает печи эстетичность внешнего вида, правда, несколько усложняет работу мастера

Именно арка придает печи эстетичность внешнего вида, правда, несколько усложняет работу мастера

Над арочным проемом располагается сушильная камера, вместо которой некоторые мастера предпочитают устанавливать водогрейный бак. Духовой шкаф для установки в этой области печи не подойдет, так как он не будет прогреваться должным образом.

Сразу же нужно отметить, что если кому-нибудь покажется сложной кладка арочной конструкции, то ее вполне можно будет заменить на ровный горизонтальный потолок варочной камеры. Для этого потребуется переложить ее металлическими полосами и уголками.

Печная конструкция имеет прямой «летний» ход, который позволяет использовать ее в режиме приготовления пищи без полного нагрева печи, а соответственно — и всего помещения, что очень удобно в летний период. Кроме этого, задвижка «летнего» хода, в зависимости от ее положения, увеличивает или снижает интенсивность горения топлива.

Преимуществом этой конструкции можно назвать ее равномерный прогрев, что очень важно для долговечности и качество работы печи. Все перекрытия, которые есть в печи, кроме варочной камеры, выполняются без использования металлических элементов.

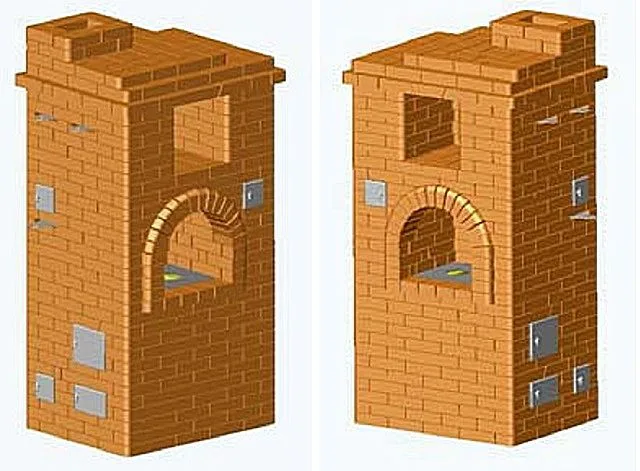

Левосторонний и правосторонний варианты печи

Левосторонний и правосторонний варианты печи

Печь представлена в двух вариантах с разным расположением дымовой трубы, соответственно и зеркально расположенной конструкцией, поэтому из них можно выбрать тот, который больше подходит для конкретной планировки дома.

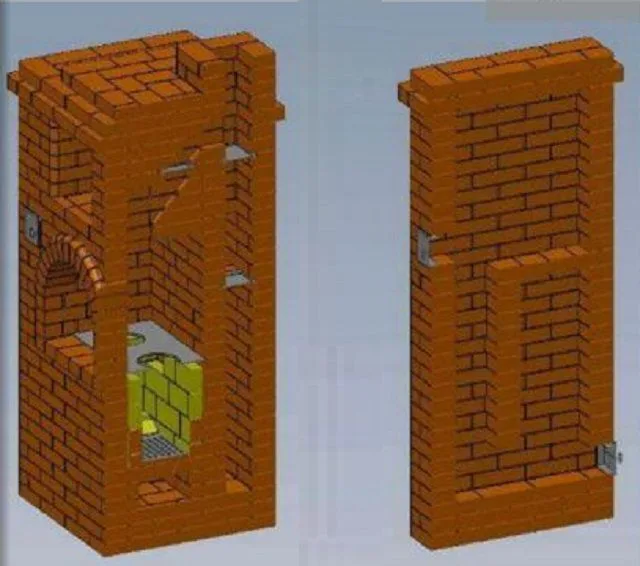

Разрезы печи необходимо изучить для того, чтобы иметь представление о конфигурации каналов и расположении колпаков в данной конструкции

Разрезы печи необходимо изучить для того, чтобы иметь представление о конфигурации каналов и расположении колпаков в данной конструкции

Необходимые материалы

Чтобы получить желаемый результат, как эстетический, так и по эффективности работы конструкции, для постройки некоторых элементов печи рекомендовано использовать качественный кирпич со скругленными углами. Если по каким-либо причинам нет возможности приобрести такой материал, то угловой кирпич может быть обработан самостоятельно.

Итак, для возведения этой печи, без учета кладочного раствора, потребуются следующие материалы:

Наименование материалов и элементовКоличество, штукРазмеры элементов, мм
Красный кирпич М-200 (без учета кладки трубы)722-725120×250×65
- из них со скругленными углами (фигурные)172-
Шамотный кирпич огнеупорный марки Ш-826-28120×250×65
Дверца топочная1210×250
Дверцы для очистных каналов4140×140
Дверца для поддувала1140×250
Задвижка летнего хода для дымохода1130×250
Задвижка топки1130×250
Задвижка для варочной плиты1130×130
Колосниковая решетка1250×300
Варочная панель одноконфорочная1410×710
Стальной уголок25×50×50×750
Предтопочный лист1500×700

Порядовка и описание кладочных работ

ИллюстрацияКраткое описание выполняемой операции

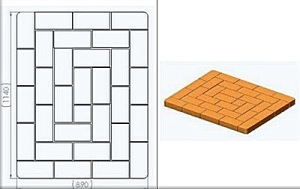

дп1Первый ряд - 31½ красного кирпича.
Ряд выкладывается сплошным, и он должен быть идеально ровным, так как задает направление дальнейшей кладке стен печи.

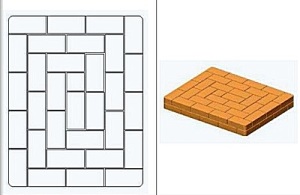

дп2Второй ряд - 31½ красного кирпича.
Этот ряд также сплошной и выкладывается в перевязку с первым рядом.

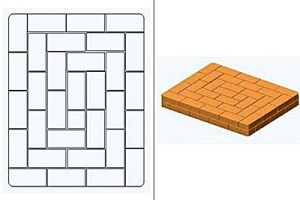

дп3Третий ряд - 31½ красного кирпича.
Этот ряд также сплошной, а конфигурация его кладки идентична первому ряду.

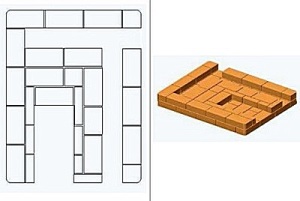

дп4Четвёртый ряд - 22 красных кирпича.
На этом ряду начинает формироваться поддувальная камера и основание нижнего колпака.

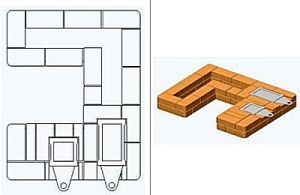

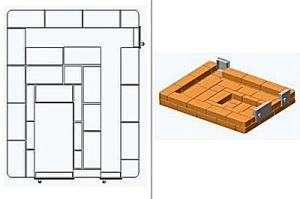

дп5Четвертый ряд – продолжение.
На этом же ряду устанавливаются одна поддувальная (140×250 мм) и две прочистные (140×140 мм) дверцы.

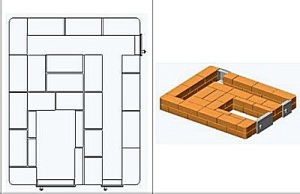

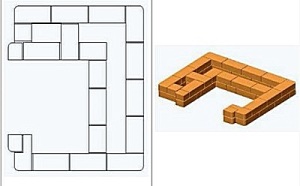

дп6Пятый ряд – 22½ красных кирпича.
Ряд выкладывается по указанной схеме.

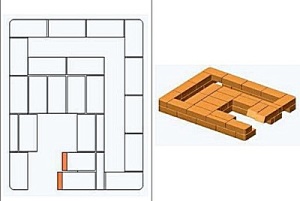

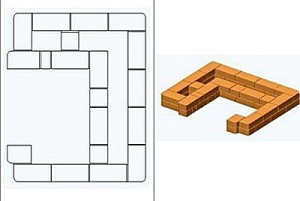

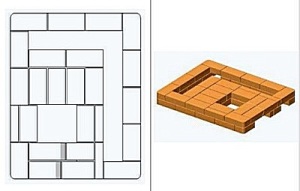

дп7Шестой ряд - 24½ красных кирпича.
На этом ряду два кирпича, расположенные над зольной камерой срезаются сверху наискосок – это необходимо для перекрытия передней части поддувальной камеры и ее дверцы.
На чертеже срезы кирпичей показаны оранжевым цветом.
дп8Шестой ряд – продолжение.
Укладываются два кирпича, срезанных наискосок с правой нижней стороны.
Этими кирпичами полностью перекрывается верхняя часть поддувальной камеры и ее дверца.

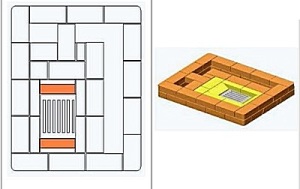

дп9Седьмой ряд – 19 красных и 5½ шамотных кирпичей.
Шамотным кирпичом выкладывается дно топочной камеры. Между красным и шамотным кирпичом делается прокладка из гофрированного картона, толщиной в 4÷6 мм, высота этого материала должна быть равна высоте всей топливной камеры. Картон при первичной протопке печи выгорает, и между кирпичами остается тепловой зазор, необходимый для расширения шамотного кирпича при его нагреве.
После этого устанавливается колосниковая чугунная решетка размером 250×300 мм. Зазор между этим элементом и шамотным кирпичом должен составлять не менее 5 мм по всему ее периметру, также для теплового расширения.
Два кирпича с задней и передней стороны колосника срезается наискосок, образуя скат для продуктов сгорания и более интенсивного горения топлива.
Идет формирование вертикального канала, который будет служить выходом для дыма из нижнего колпака в верхний.

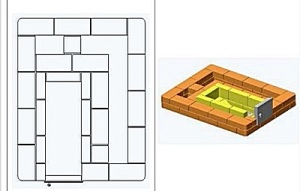

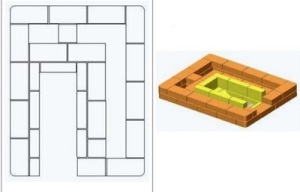

дп10Восьмой ряд – 15 красных и 7 шамотных кирпичей.
Шамотные кирпичи по краям топочной камеры устанавливается на ложок (ребро).
дп11Восьмой ряд – продолжение.
На этом же ряду устанавливается топочная дверца размером 210×250 мм.
дп12Девятый ряд - 18½ красных кирпичей.
Ряд полностью выкладывается по указанной схеме.

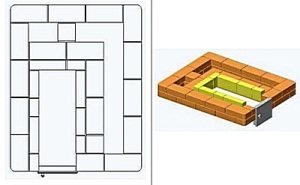

дп13Десятый ряд – 18 красных и 7 шамотных кирпичей.
Шамотный кирпич этого ряда вокруг топливной камеры устанавливается также на ребро.

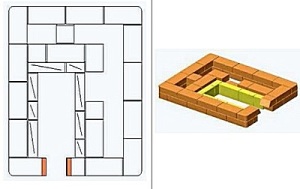

дп1411-й ряд – 19½ красных кирпичей.
На этом ряду начинает перекрываться дверца топливной камеры. Для этой цели используются два кирпича, срезанных наискосок сверху – они укладываются с двух сторон топочной дверцы. На чертеже срезы показаны оранжевым цветом.
Ранее уложенные шамотные кирпичи перечеркнуты диагональной полосой.
Для прохода дыма в топливной камере оставляется проход, ведущий в нижний колпак.

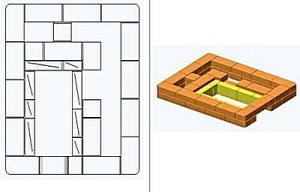

дп1511-й ряд – продолжение.
Завершается перекрытие топливной дверцы кирпичом, срезанным снизу с двух сторон.

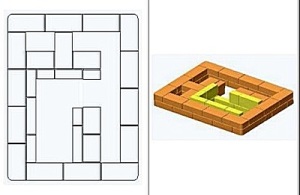

дп1612-й ряд – 19 красных и 6 шамотных кирпичей.
Ряд выкладывается по схеме.
Стенки топливной камеры выкладываются шамотным кирпичом, устанавливаемым на ложок.
В стенке оставляется проход в нижний колпак.

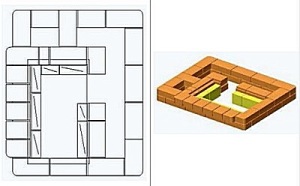

дп1713-й ряд – 22 красных кирпича.
На этом ряду идет формирование варочной камеры.
Кирпичи, которыми выкладывается вход в варочную камеру, выдвигаются вперед на 40 мм.
Над топливной камерой по всему ее периметру, в красных кирпичах делается вырез или посадочное место для монтажа варочной панели. Между плитой и кирпичом должен обязательно остаться зазор в 5 мм, предназначенный для теплового расширения чугунной панели при ее нагреве.

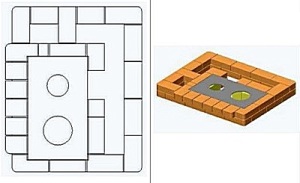

дп1813-й ряд – продолжение.
На этом же ряду по всему периметру места для варочной панели в вырезы укладывается асбестовый шнур или полоски, пропитанные глиняным раствором, на которые и будет монтироваться варочная плита.

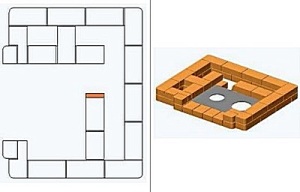

дп1914-й ряд – 19 красных кирпичей.
Идет формирование стенок варочной камеры. Их кирпичи будут находить на варочную панель и между ними нужно создать зазор в 5 мм, проложив полоски асбеста.
Для подготовки перекрытия выхода из топливной камеры кирпич с одной стороны сверху срезается наискосок. На чертеже срез показан оранжевым цветом.
дп2014-й ряд – продолжение.
Кирпичом, срезанным снизу, перекрывается проход из топливной камеры в колпак, расположенный с левой задней стороны варочной панели.
дп2115-й ряд – 18 красных кирпичей.
Продолжают подниматься стенки варочной камеры и вертикальных каналов.
Работа ведется по представленной схеме.
дп2216-й ряд – 18½ красных кирпичей.
Кладка ведется в соответствии с порядовкой.
дп2317-й ряд - 16½ красных кирпичей.
Сначала этот ряд также выкладывается по показанной схеме.

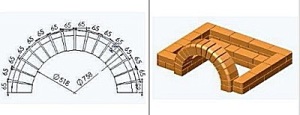

дп2417-й ряд – продолжение. Потребуется 16 красных кирпичей.
Далее на этом же ряду формируется арочное перекрытие входа в варочную камеру.
Для того, чтобы выполнить эту работу аккуратно, делается шаблон из фанеры с размерами, указанными на чертеже-схеме (радиус - 259 мм).
Кирпичи для арки срезаются на усечённую пирамиду, нижняя часть которой должна составлять 44 мм.
Арочные кирпичи устанавливаются на ребро и выдвигаются вперед относительно стенок печи на 40 мм, так же, как и кирпичи в нижней части варочной камеры на 13-м ряду.
Нужно отметить, что можно не срезать кирпичи на пирамиду, но в этом случае, швы между ними могут получиться слишком широкими, неровными и неаккуратными.
После застывания раствора, шаблон из-под арки удаляется.

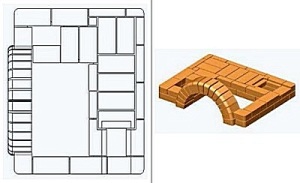

дп2518-й ряд – 21½ красных кирпичей.
На этом этапе перекрывается нижний колпак (не закрывается только вертикальный канал) и формируется выход из верхней части нижнего колпака.
По периметру отверстия выхода в кирпичах вырезается посадочное место для установки задвижки «летнего» прямого хода.
На кирпичах, прилегающих к арке, делаются срезы снизу наискосок для того, чтобы они плотно прилегали друг к другу и создавали ровный кладочный шов.

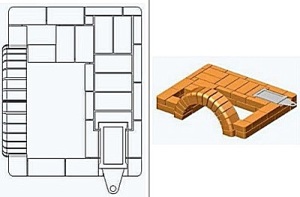

дп2618-й ряд – продолжение.
Далее, на этом же ряду устанавливается задвижка, размером 130×250 мм.
Ее рамку сажают на глиняный раствор, не допуская при этом случайного попадания раствора в направляющие пазы.

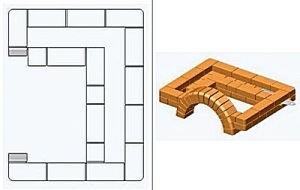

дп2719-й ряд – 15 красных кирпичей.
На этом этапе формируется основание верхнего колпака печи.
Кирпичи, укладываемые по арке, также подрезаются – эта процедура проводится в каждом ряду, пока арка не будет перекрыта полностью.

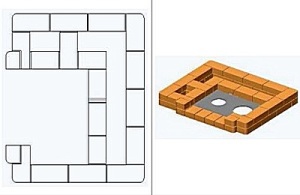

дп2820-й ряд – 16 красных кирпичей.
На этом ряду оставляются открытыми два участка кладки - они предназначаются для установки прочистных дверец основания верхнего колпака конструкции.

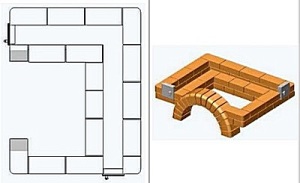

дп2920-й ряд – продолжение.
Далее, на этом же ряду монтируются две прочистные дверцы размером 140×140 мм.

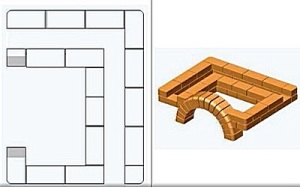

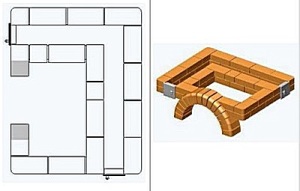

дп3021-й ряд – 16½ красных кирпичей.
Работа ведется согласно представленной схеме.
дп3122-й ряд – 19 красных кирпичей.
На этом ряду кирпичом перекрываются прочистные дверцы.
Завершается перекрытие арки - кирпичи для этого стесываются снизу.

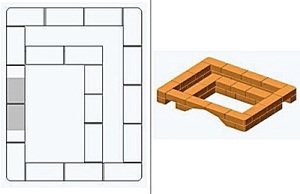

дп3222-й ряд – продолжение.
На этом же ряду в середине пространства над варочной камерой устанавливаются два металлических уголка размером 50×50×750 мм - их прижимают друг к другу задними стенками.
Они станут основанием для укладки кирпичей следующего ряда.

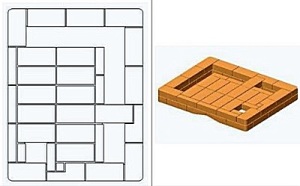

дп3323-й ряд – 27 красных кирпичей.
На этом этапе перекрывается варочная камера. Оставляется только отверстие для обустройства вытяжки из камеры.
Над задвижкой «летнего» хода формируется вертикальный канал.

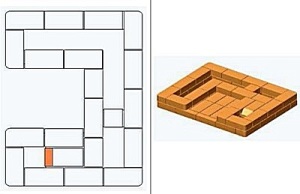

дп3424-й ряд – 20½ красных кирпичей.
Формируются стенки сушильной камеры.
Кирпич, прилегающий к вытяжному каналу, срезается сверху под углом в 45 градусов (на чертеже срез показан оранжевым цветом).

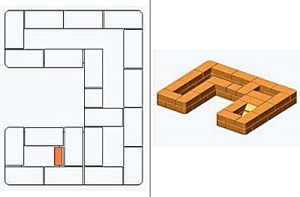

дп3525-й ряд – 20 красных кирпичей.
На этом ряду также кирпич, прилегающий к каналу вытяжки, срезается сверху под углом в 45 градусов и становится продолжением ската кирпича предыдущего ряда.

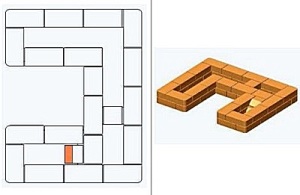

дп3626-й ряд – 20 красных кирпичей.
Скат вытяжного отверстия должен быть продолжен, поэтому кирпич тоже срезается под углом в 45 градусов.
Остальная кладка производится по схеме.

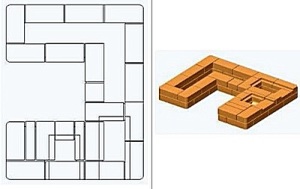

дп3727-й ряд – 20 красных кирпичей.
Над вытяжным и вертикальным каналом, по всему периметру, в кирпичах делаются вырезы для устройства посадочного места для монтажа задвижек перекрытия вытяжки из варочной камеры и дымохода - 130×130 и 130×250 мм.
дп3827-й ряд – продолжение.
Устанавливаются задвижки – их рамки монтируются на слой глиняного раствора.

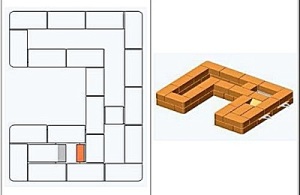

дп3928-й ряд – 21 красный кирпич.
Отверстие вытяжного канала сдвигается к основному дымоходному – для этого кирпич, устанавливаемый в передней части вытяжки, срезается наискосок снизу, а задний кирпич сверху. То есть образуется проход, расположенный под углом.
дп4029-й ряд – 20 красных кирпичей.
На этом этапе идет объединение канала вытяжки и дымохода.
Кирпич, прилегающий к каналу вытяжки, срезается наискосок под углом в 45 градусов снизу.

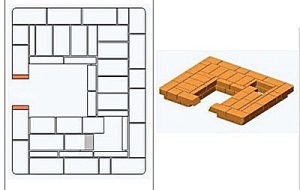

дп4130-й ряд – 34 красных кирпича.
Производится перекрытие верхнего колпака печи. Кирпичи укладываются со сдвигом наружу, относительно основной кладки, на 40 мм.
Кирпич, укладываемый на срезанный в предыдущем ряду кирпич, также срезается под углом в 45 градусов, формируя проход под уклоном.
Два кирпича, укладываемых с двух сторон входа в сушильную камеру, срезаются под углом сверху и образуют место для среднего кирпича, который завершить перекрытие входа.

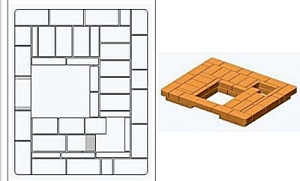

дп4230-й ряд – продолжение.
Устанавливается средний, предварительно срезанный с двух сторон снизу, кирпич, перекрывающий сушильную камеру.

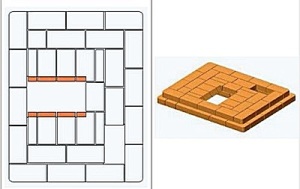

дп4331-й ряд – 32½ красных кирпича.
Кладка этого ряда сдвигается внутрь на 40 мм, и периметр этого ряда равен основному размеру печи.
Кирпичи, укладываемые по боковым сторонам сушильной камеры, срезаются сверху наискосок. Таким образом, подготавливается основа для перекрытия пространства.
дп4431-й ряд – продолжение.
Далее, подготавливаются три кирпича, на которых снизу с двух сторон делаются срезы, как показано на чертеже. Затем, этими кирпичами перекрывается камера сушилки.

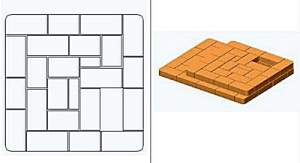

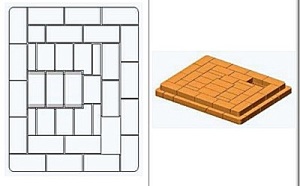

дп4532-й ряд – 23 красных кирпича.
Этот ряд еще одним слоем перекрывает область печи около дымоходного канала.
С передней стороны печи кирпичи ряда сдвигаются внутрь на 80 мм, а с левой стороны - на 1⅓ кирпича.

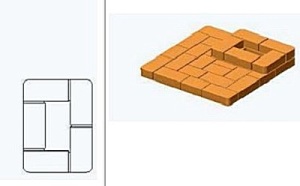

дп4633-й ряд – 5 красных кирпичей.
Закладывается канал дымоходной трубы.

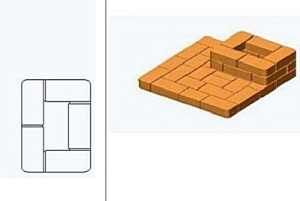

дп4734-й ряд – 5 красных кирпичей укладываются в перевязку к предыдущему ряду.
Этот ряд становится основой для дальнейшей кладки насадной дымоходной трубы.

Работа печника в наши дни стоит недешево. Так что, внимательно изучив проект и порядовку кладки, можно попробовать провести этот процесс самостоятельно. Кроме того, что будет сэкономлена приличная сумма, появится определенный навык в печном деле, который не будет лишним для любого владельца частного дома.

В завершение публикации – видео-урок профессионала с советами по правильному выполнению кладки кирпичной печи:

Видео: кладка двухколпаковой печи – часть 1.

Видео: кладка двухколпаковой печи – часть 2.

Мы ответили на Ваш вопрос?

2

Cсылка на сообщество vk.com

Cсылка на сообщество ok.ru
