Русские печники освоили технологию кладки голландки более двухсот лет назад. За это время печка зарекомендовала себя в качестве надежного, экономичного и производительного отопительного агрегата. При этом голландка имеет предельно простую конструкцию. Изучив следующее руководство, вы сможете выложить ее собственными силами.

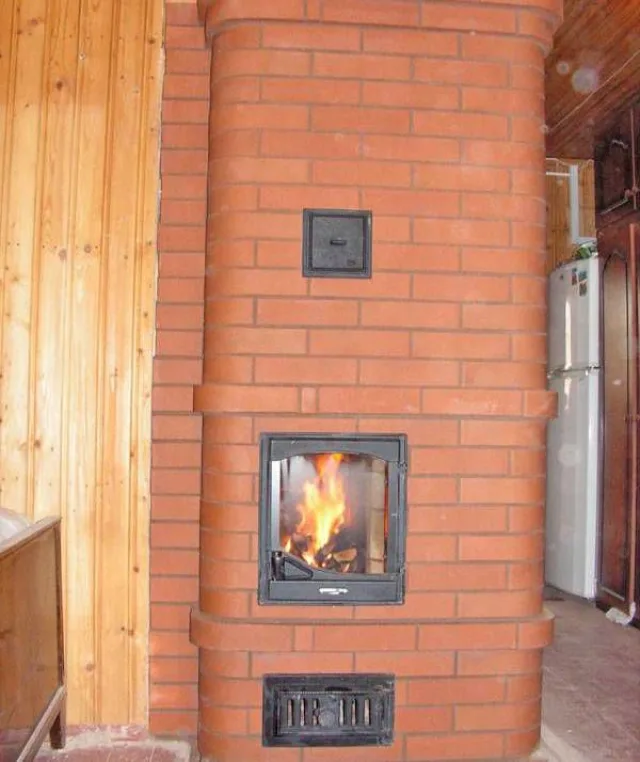

Печь голландка своими руками

Печь голландка своими руками

Особенности конструкции печки голландки

Для кладки голландки используется керамический полнотелый кирпич. Конструкция печи состоит из следующих основных конструктивных элементов:

  • зольника;
  • топки;
  • дымооборотов;
  • прочистного отсека;
  • дымохода;
  • задвижки для регулирования интенсивности тяги.

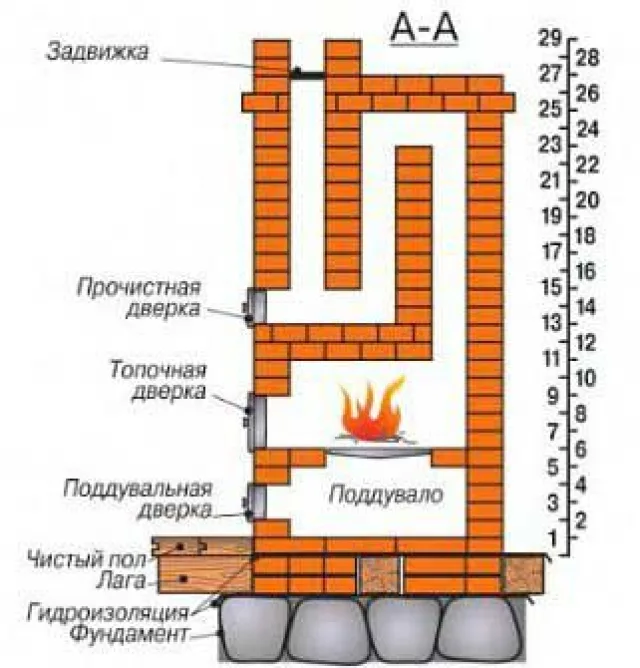

    Схема печи голландки

    Схема печи голландки

Среди ключевых отличий голландки от остальных популярных кирпичных печей нужно выделить:

  • отсутствие решетки колосника;
  • наличие каналов для прохода дыма. Они обустраиваются друг над другом. Подобное расположение позволяет добиться последовательной циркуляции образующихся дымовых газов и максимальной эффективности обогрева;
  • печь может иметь круглую, прямоугольную или даже сложную криволинейную форму, но топливник всегда остается прямоугольным;
  • под топкой нет поддувала;
  • варочная панель обычно не устанавливается.

Стены голландки, как правило, выкладываются в кирпич. Благодаря этому готовая конструкция имеет сравнительно небольшой вес, что упрощает требования к фундаменту и в целом основанию.

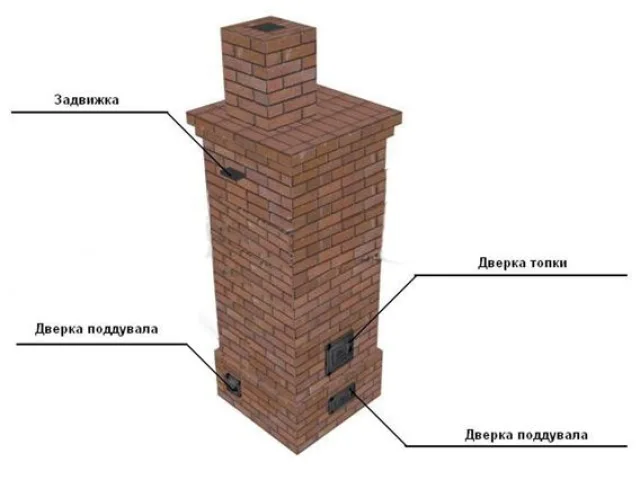

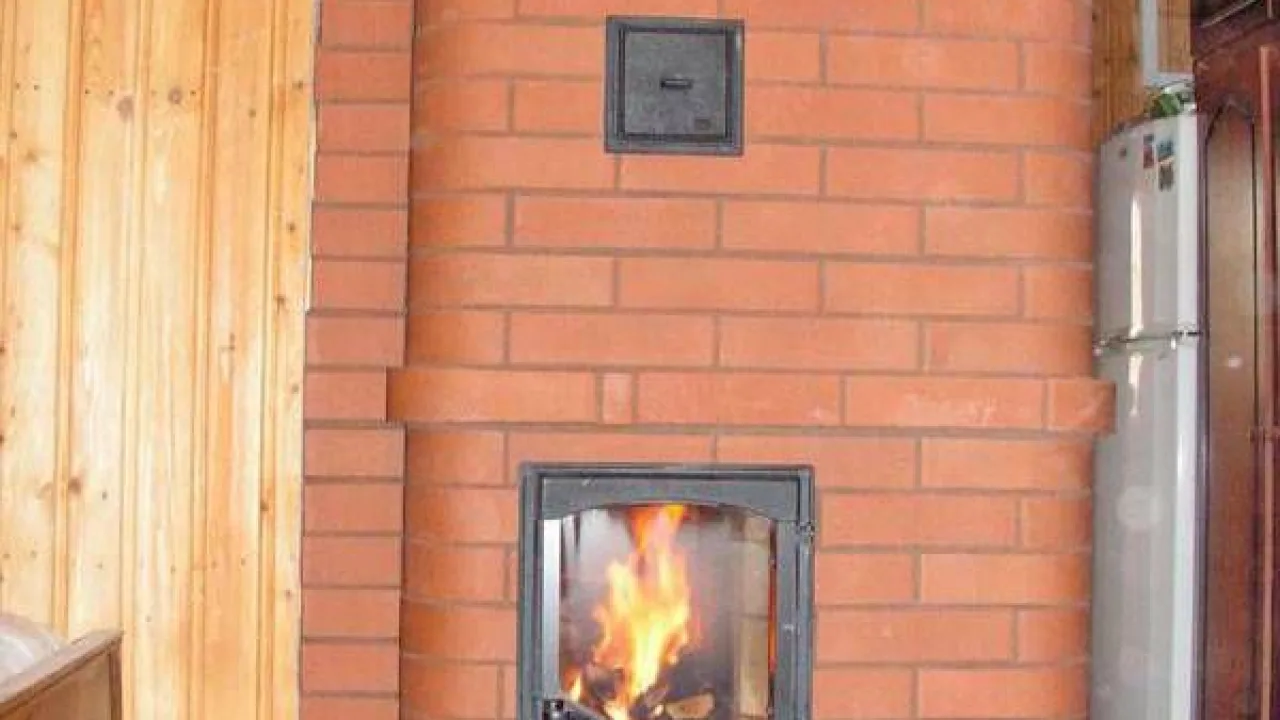

Отопительная печь голландка

Отопительная печь голландка

Компактные размеры печки позволяют вписать ее практически в любой интерьер.

Набор для работы

  1. Обычный керамический кирпич.
  2. Огнеупорный кирпич.

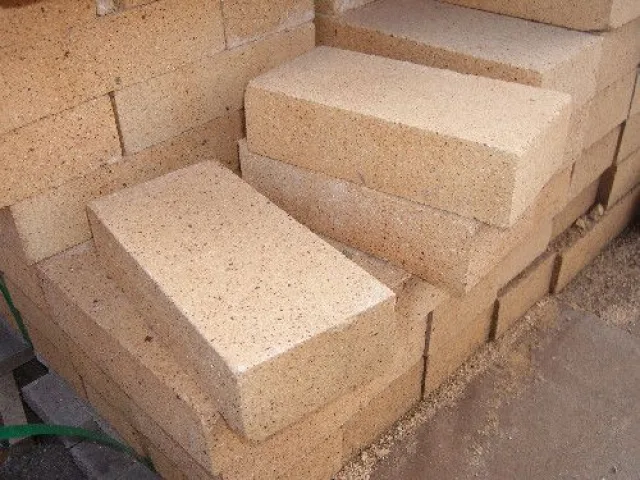

    Огнеупорный кирпич

    Огнеупорный кирпич

  3. Строительная глина.
  4. Вода.
  5. Речной песок.

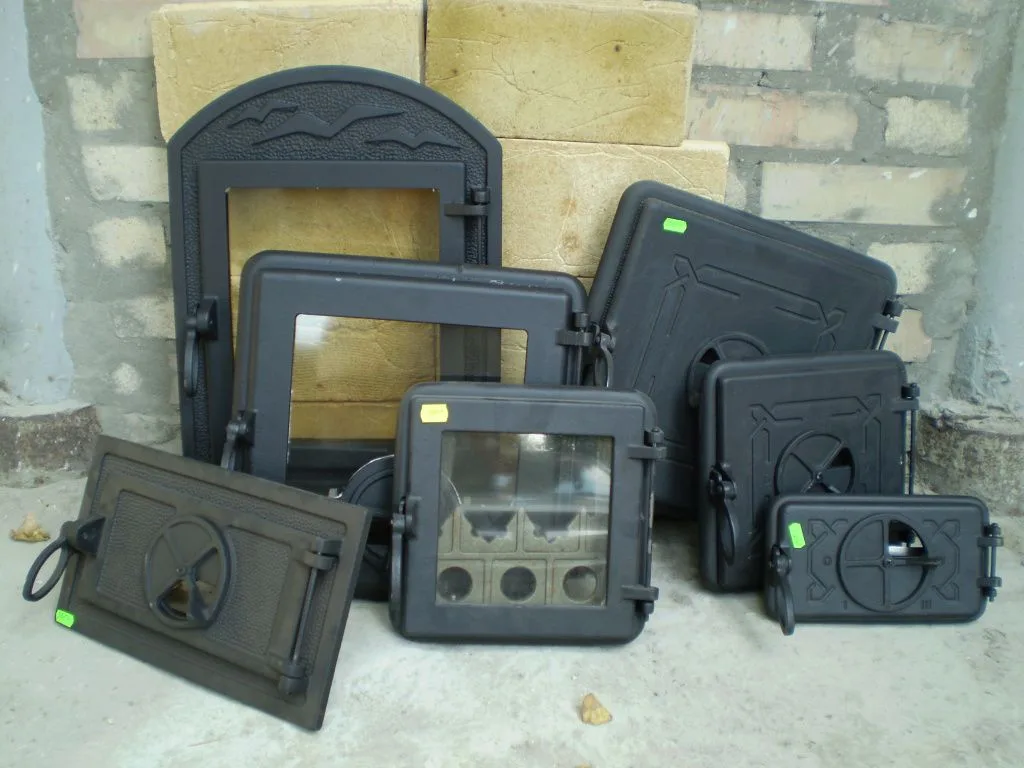

  6. Дверцы для поддувала и топки.

    Дверцы печные

    Дверцы печные

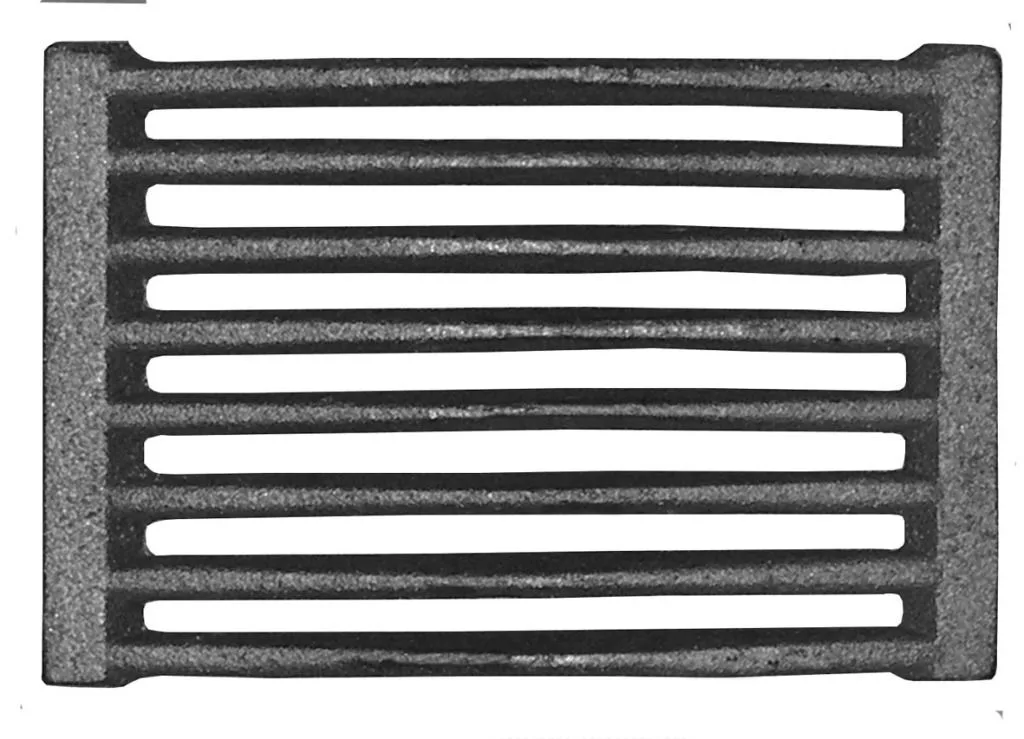

  7. Решетка колосника.

    Колосник

    Колосник

  8. Стальная гибкая проволока.
  9. Асбестовый шнур.

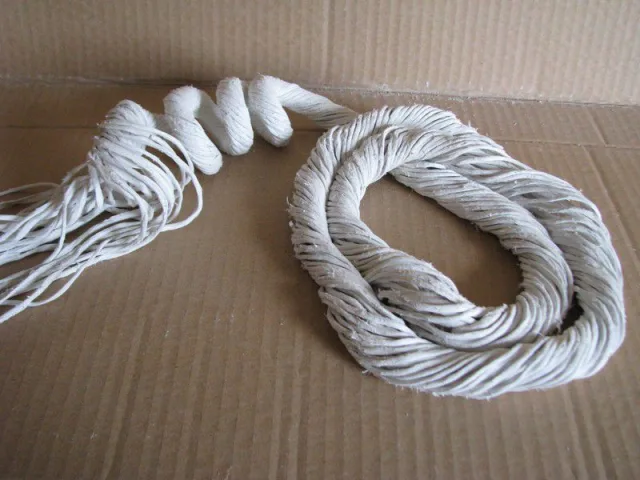

    Асбестовый шнур

    Асбестовый шнур

  10. Очистные дверцы.
  11. Задвижки.

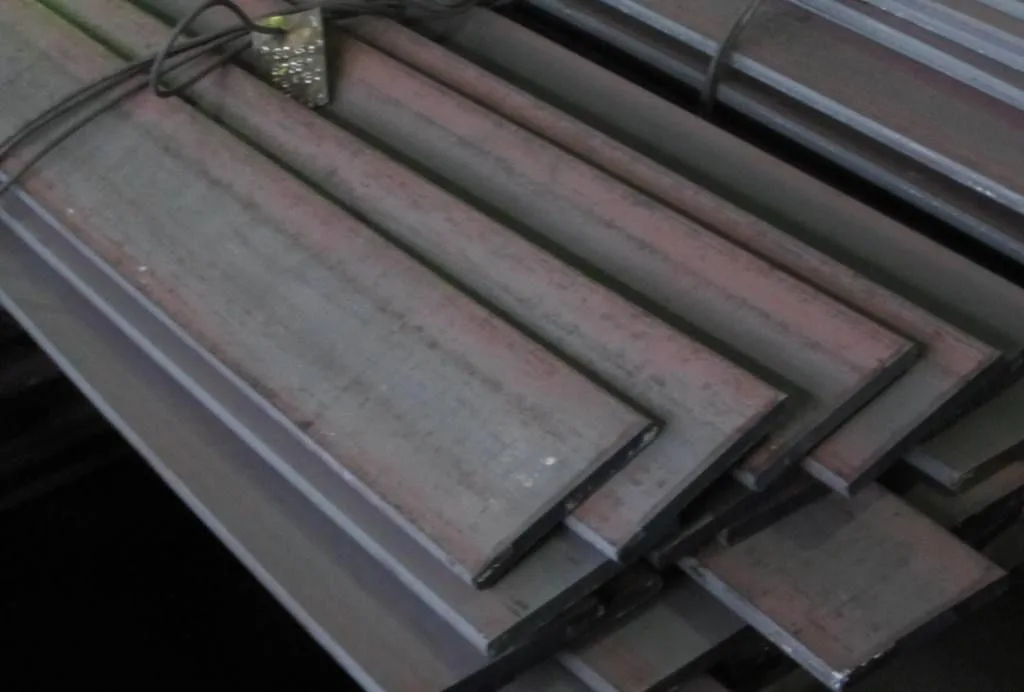

  12. Стальная полоса толщиной 0,5 см и шириной 5 см.

    Полоса стальная

    Полоса стальная

Обустройство фундамента

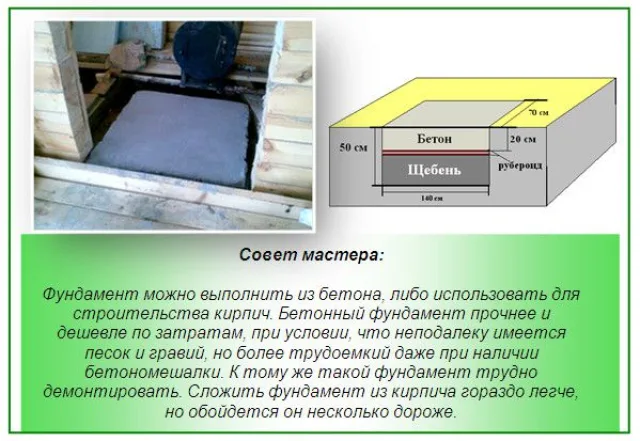

Несмотря на сравнительно небольшой как для кирпичной печи вес, голландка все равно нуждается в качественном и надежном основании. Отличный вариант – монолитная плита. Важный нюанс: фундамент должен быть армирован как по площади, так и по объему, т.е. вглубь. Размеры подобного основания должны быть не менее 1,2х1,2 м. Фундамент голландки нельзя связывать с основанием главного строения.

Как сделать фундамент

Как сделать фундамент

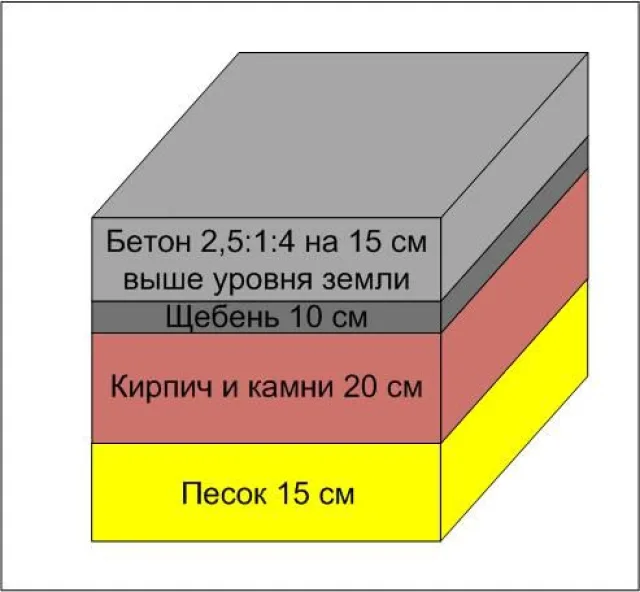

Фундамент под кирпичную печь

Фундамент под кирпичную печь

Порядок работы по обустройству фундамента следующий.

Первый шаг. Намечаем границы обустраиваемого основания.

Второй шаг. Роем котлован глубиной примерно 60 см.

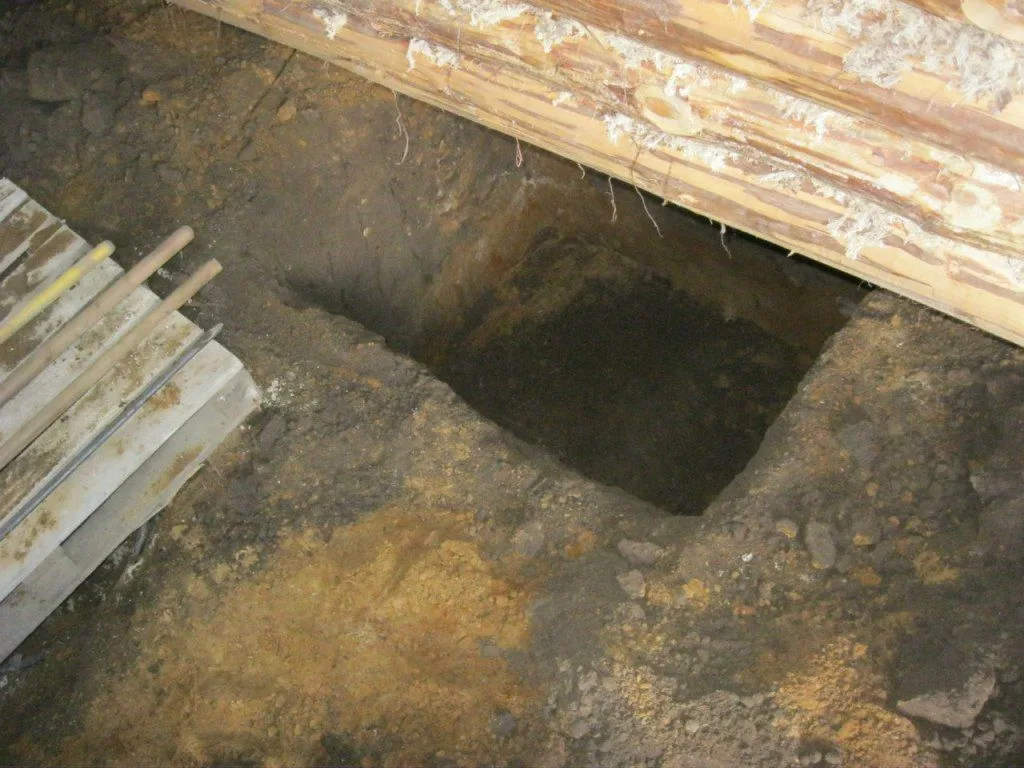

Котлован для отливки фундамента

Котлован для отливки фундамента

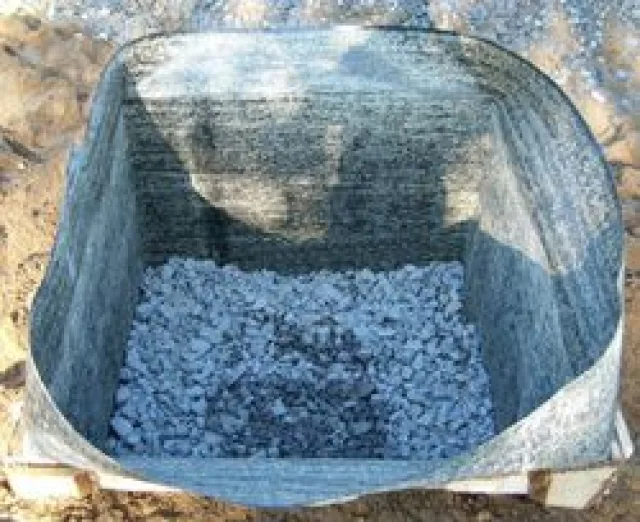

Третий шаг. Засыпаем дно котлована 15-сантиметровым слоем щебенки. Тщательно разравниваем и утрамбовываем засыпку.

Щебень

Щебень

Четвертый шаг. Укладываем сетку из арматурных стержней. Рекомендованный размер ячеек такой сетки – 100-120 мм.

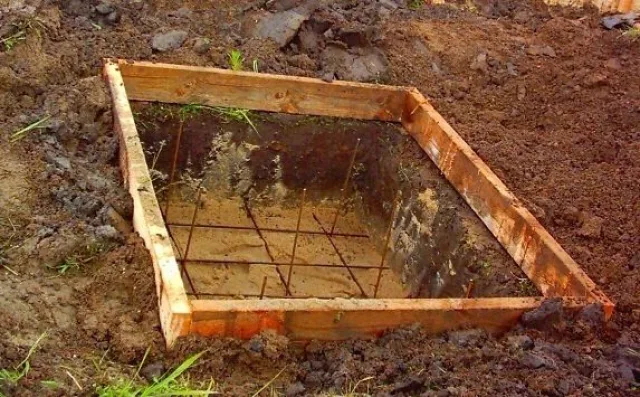

Котлован под фундамент

Котлован под фундамент с опалубкой и арматурой

Пятый шаг. В местах пересечения прутков устанавливаем вертикальную арматуру. Связываем все стыки элементов опорной системы проволокой.

Шестой шаг. Устанавливаем опалубку для заливки фундамента. Каждую стенку опалубки укрываем рубероидом либо обрабатываем смолой для гидроизоляции.

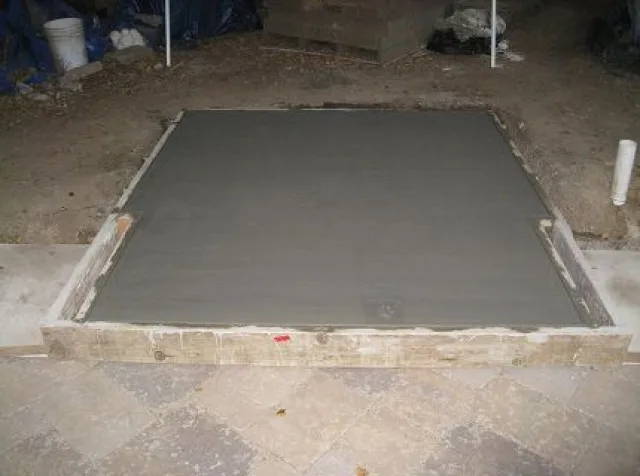

Седьмой шаг. Заливаем бетон.

Залитый бетон

Залитый бетон

Восьмой шаг. Производим «железнение» поверхности основания. Для этого посыпаем заливку небольшим количеством сухого цемента.

Даем фундаменту набрать прочность. Лучше оставить его на месяц, но многие мастера приступают к кладке уже через неделю. В этом моменте решение за вами.

Кладка печи

Прежде чем приступать к кладке, нужно приготовить раствор и выполнить несколько несложных мероприятий по подготовке фундамента.

Приготовление раствора

Просейте песок и разбейте большие куски глины. Измельченную глину также нужно просеять. С функциями сита прекрасно справится сетка от панцирной кровати. При отсутствии таковой используйте простое сито с ячейками аналогичных размеров.

Залейте глину водой на несколько часов. Излишки воды, не впитанные глиной, сливайте.

Важно! Замачивать нужно не только глину, но и кирпичи. Для этого достаточно погрузить их в воду примерно на минуту. Благодаря такой обработке кирпичи не будут поглощать воду из глиняного раствора.

Дайте глине набухнуть и смешайте ее с песком в равных количествах. В эту же смесь добавьте примерно 1/8 часть чистой воды. Расчет ведите в соответствии с полученным объемом песчано-глиняной смеси.

Предварительная подготовка фундамента

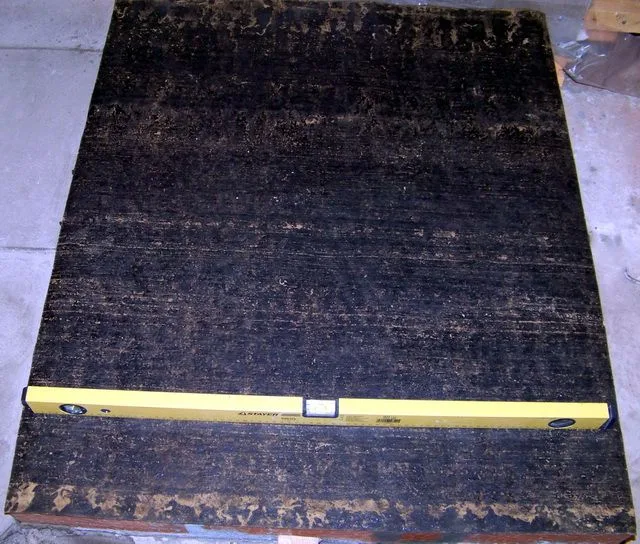

Укройте застывший фундамент гидроизоляционным материалом. Подойдет рубероид. Также можно использовать гидроизол или другой материал с аналогичными свойствами.

Гидроизоляция

Гидроизоляция

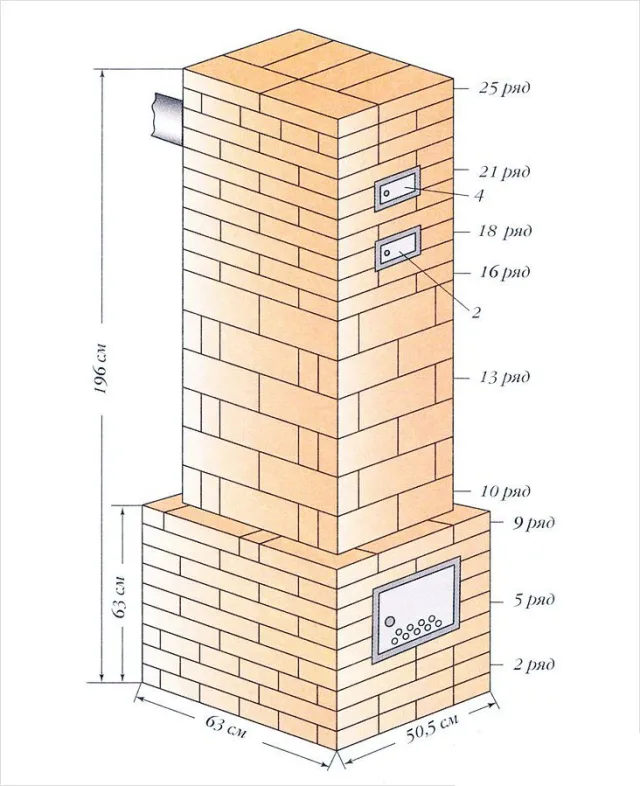

Порядовка

Порядовка

Порядовка

Приступаем к кладке.

Укладываем первый ряд. Он будет состоять из 12 кирпичей. Убеждаемся в ровности кладки с помощью уровня и лишь после этого заливаем поверхность основы глиняным раствором.

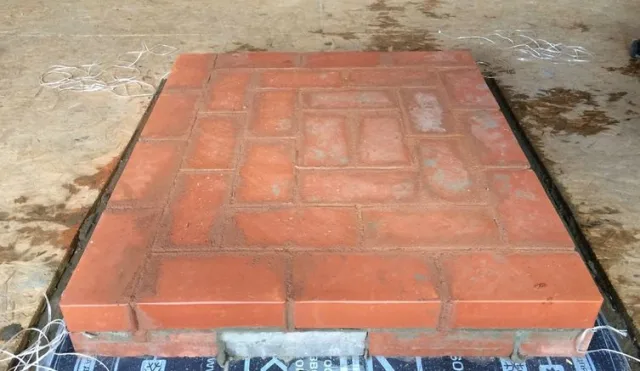

Пример укладки кирпича на изоляцию

Пример укладки кирпича на изоляцию

Устанавливаем дверцу поддувала. Предварительно обматываем ее асбестовым шнуром. Для крепления дверцы используем стальную проволоку. Вставляем проволоку в коробку и скручиваем в 2 раза. В верхней кромке кирпича делаем прорез. Вставляем в него проволоку, загибаем ее и переплетаем с кладкой.

Второй ряд выкладываем по порядовке.

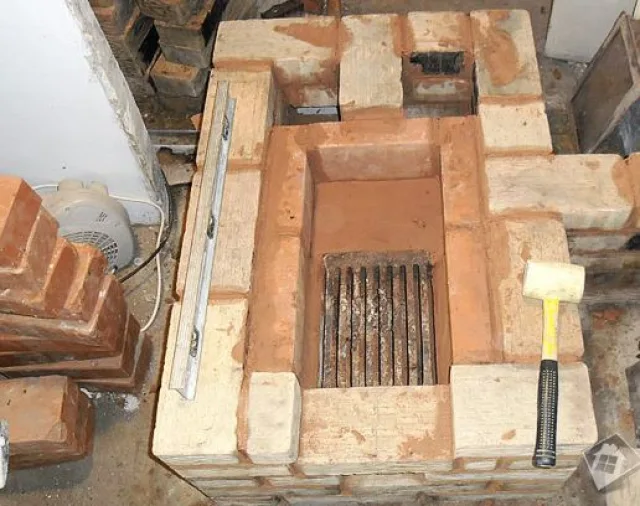

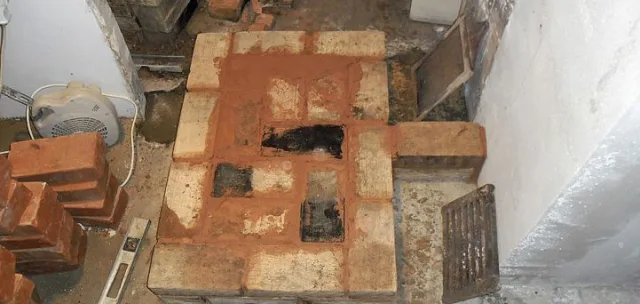

Кладка печи

Кладка печи

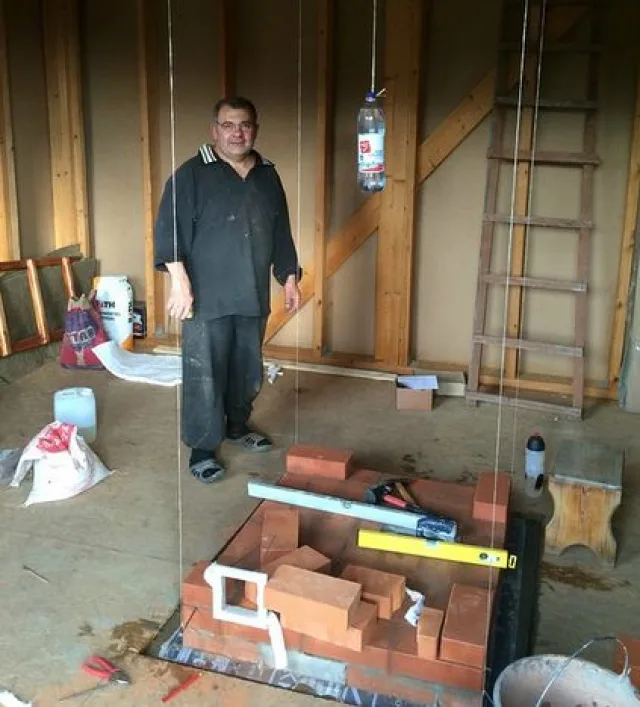

Обязательно натягиваем отвесы, чтобы печь была строго вертикальой

Обязательно натягиваем отвесы, чтобы печь была строго вертикальой

Третий и следующий ряды, отмеченные на порядовке желтым, выкладываем из огнеупорного кирпича.

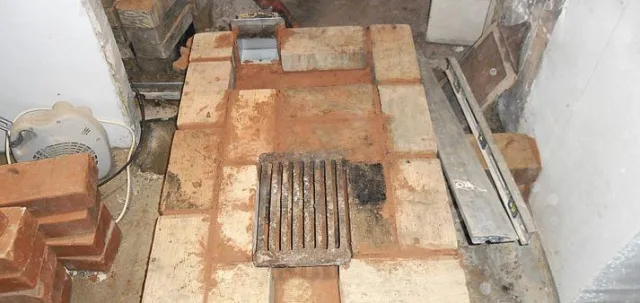

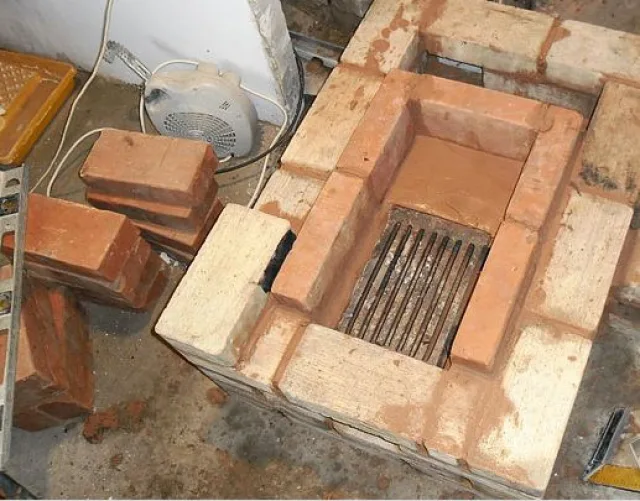

Между 3 и 4 рядами укладываем решетку колосника размерами 200 х 300 мм.

Уложен колосник

Уложен колосник

Кирпичи четвертого ряда кладем на ребро. На схеме присутствуют кирпичи, отмеченные красным цветом. На них укладываем внутреннюю перегородку в дымоходе. Задний кирпич делаем «вышибным», т.е. укладываем его без раствора. В дальнейшем мы сможем вынимать такой кирпич и прочищать печь. Удобное решение, избавляющее от необходимости установки дверцы.

Кладка печи

Кладка печи

Кладка печи

Кладка печи

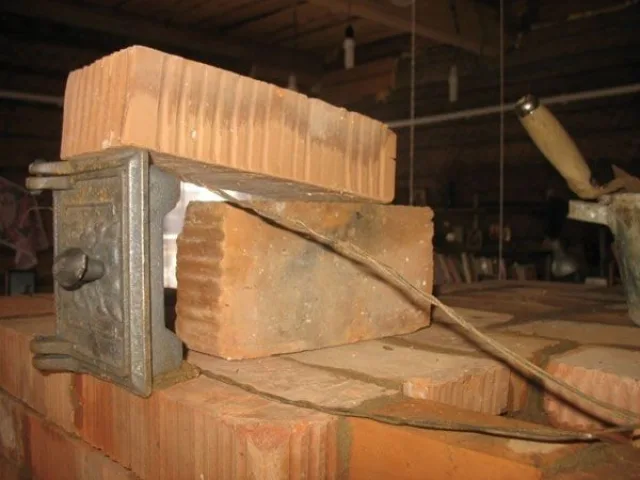

Устанавливаем дверцу топочной камеры. Рекомендации те же, что и в случае с дверцей поддувала.

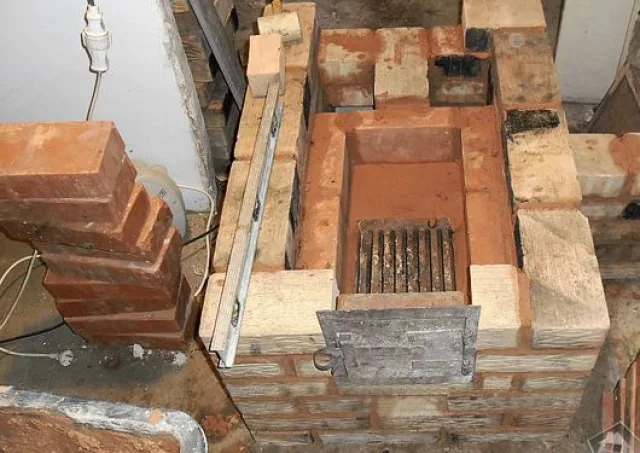

Установка топочной дверцы

Установка топочной дверцы. На фото видно, как вставить и скрутить проволоку — фиксатор

Установка топочной дверцы

Установка топочной дверцы

Пятый ряд выкладываем аналогично предыдущему. Кирпичи укладываем плашмя.

В 6-м ряду выкладываем кирпичи на ребро. Работаем по порядовке.

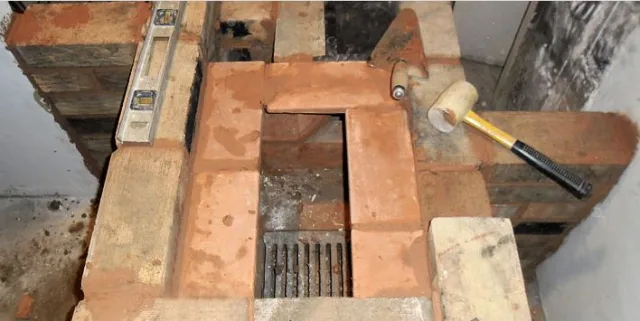

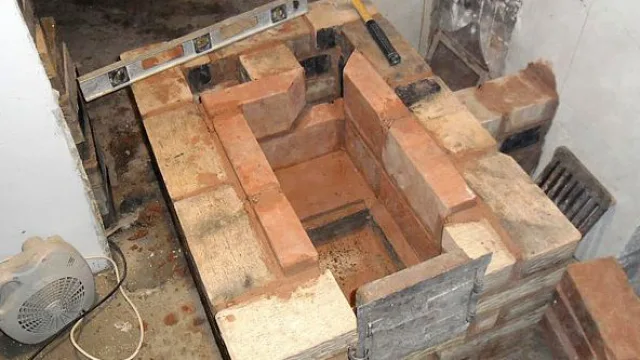

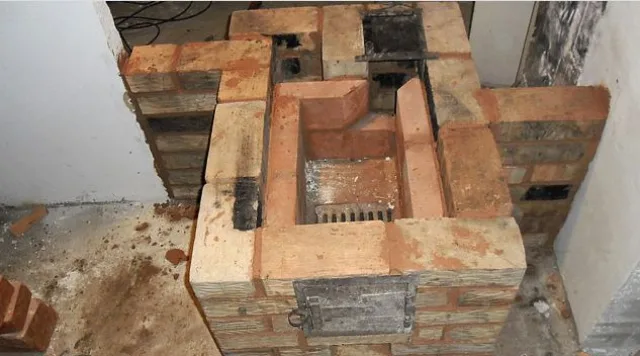

Кладка голандки

Кладка голандки

В 7 ряду кирпичи кладем плашмя везде, кроме задней стенки – ее выкладываем «на ребро». Во всех следующих рядах кирпичи кладем плашмя.

Кладка голандки

Кладка голандки

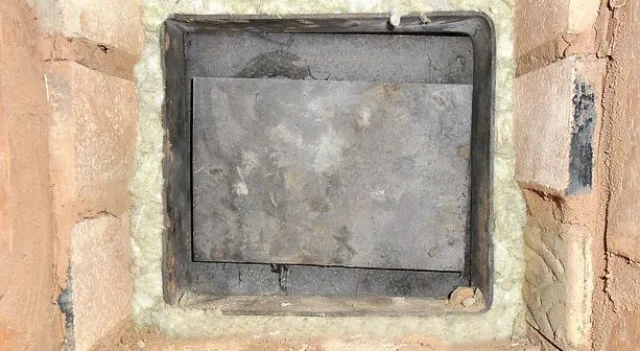

Топочная дверца

Топочная дверца

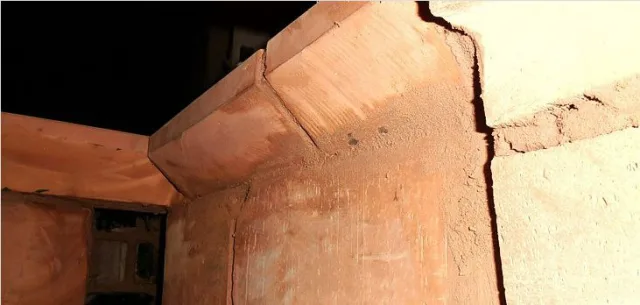

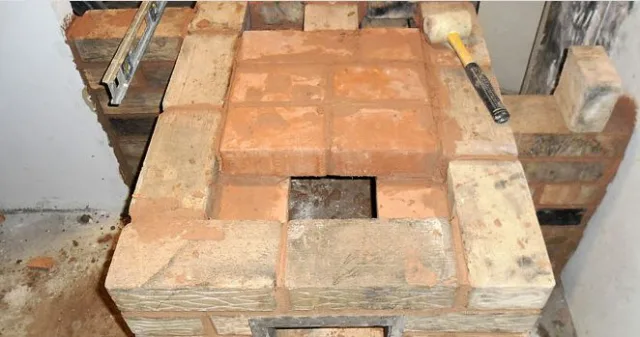

На восьмом ряду перекрываем дверцу топки. Внутренние огнеупорные кирпичи над топочной камерой скашиваем. Это позволит нам при желании пользоваться печкой как камином. Это видно на схеме.

Кладка голандки

Кладка голандки

Кладка голандки

Кладка голандки

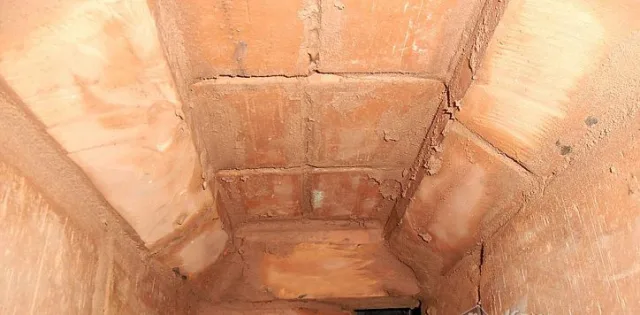

Перекрытие печки

Перекрытие печки

Перекрытие печки

Перекрытие печки

Девятый ряд смещаем назад. Сверху него укладываем асбестовый картон, а после – чугунную варочную плиту, если это нужно. Стыки между плитой и кирпичом заполняем асбестовым шнуром.

На 10-м ряду начинаем выкладывать основу для дымохода. Продолжение конструкции будет металлическим.

Выкладываем 11 ряд и устанавливаем задвижку. Предварительно задвижку обматываем асбестовым шнуром.

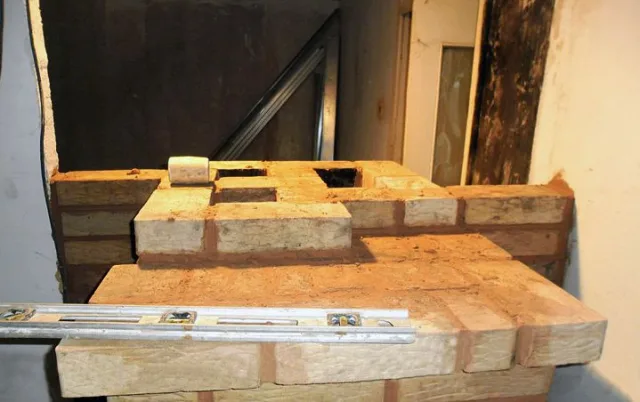

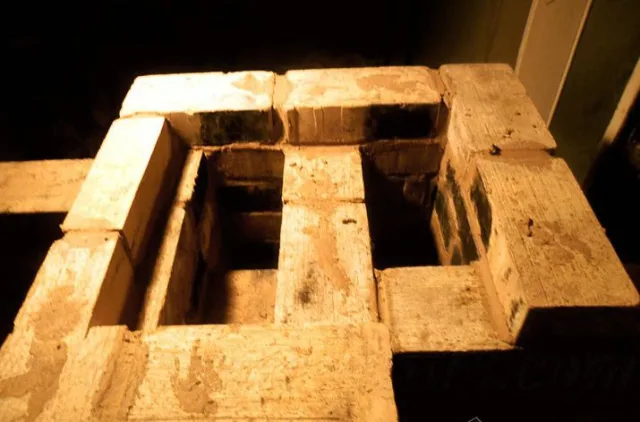

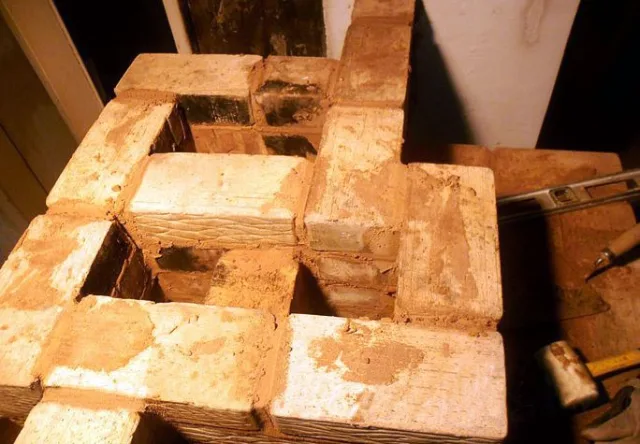

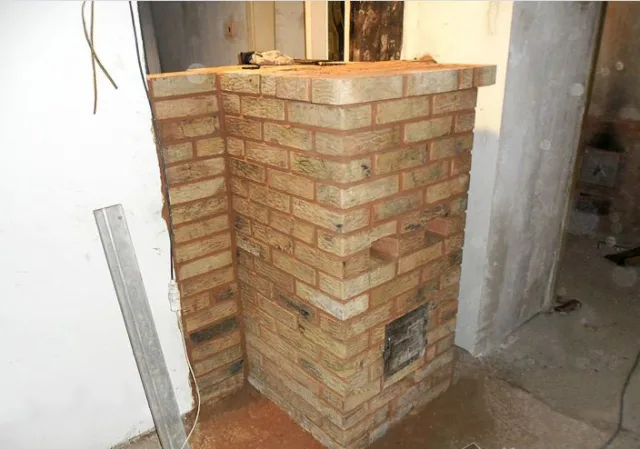

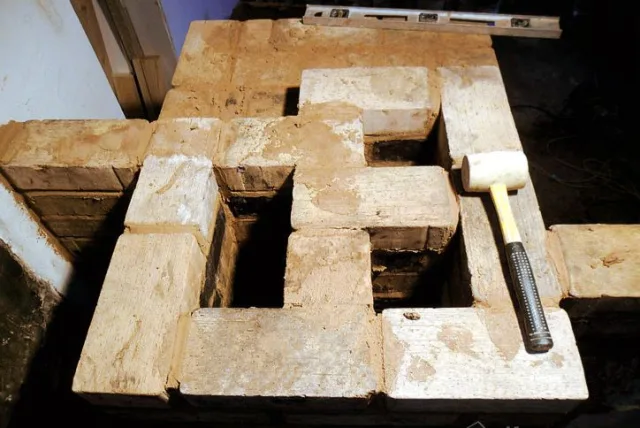

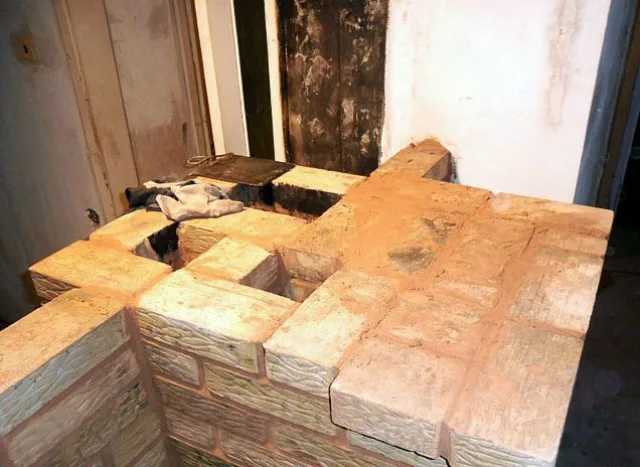

Строительство голандки

Строительство голандки

Строительство голандки

Строительство голандки

Строительство голандки

Строительство голандки

Строительство голандки

Строительство голандки

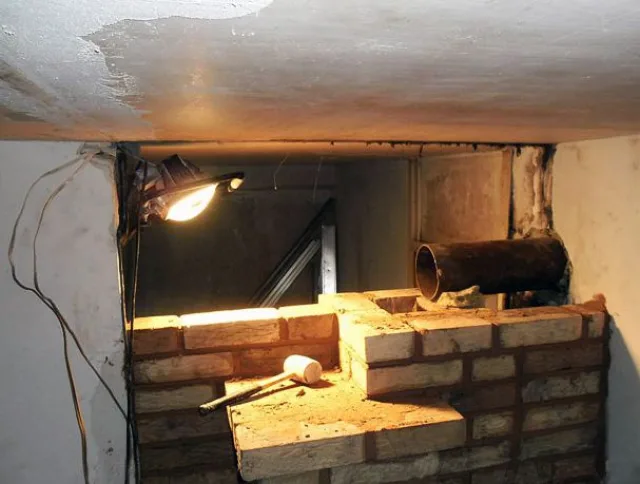

При кладке 12-го ряда оформляем стык между металлической трубой и дымоходом. Дымоход выводим из дома через крышу. Места пересечения обкладываем минеральной ватой или другим теплоизоляционным материалом. Высоту конструкции определяем индивидуально. Она должна возвышаться не менее чем на 50 см над наиболее высокой точкой крыши.

Строительство голандки

Строительство голандки

Строительство голандки

Строительство голандки

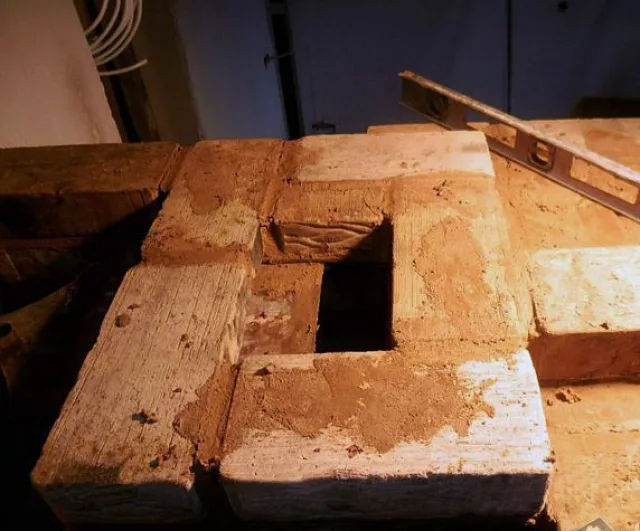

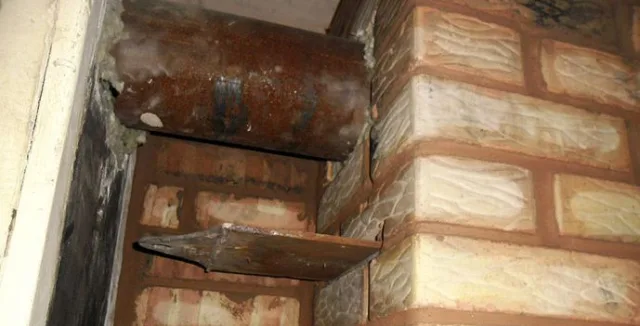

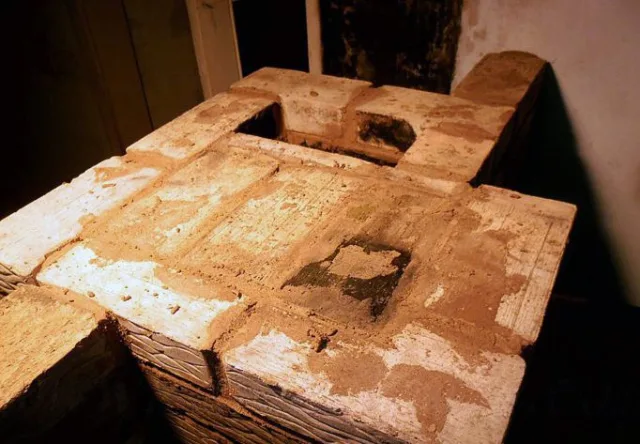

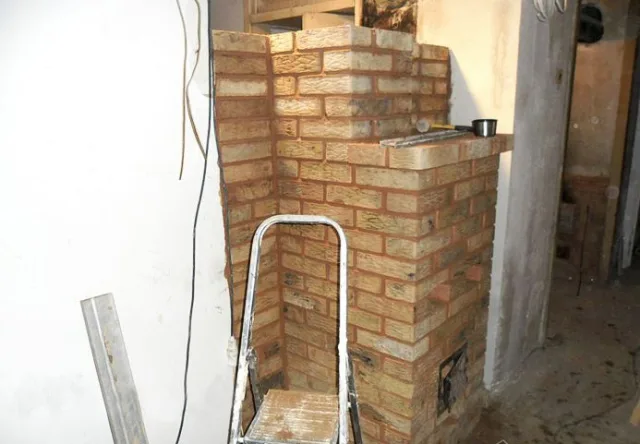

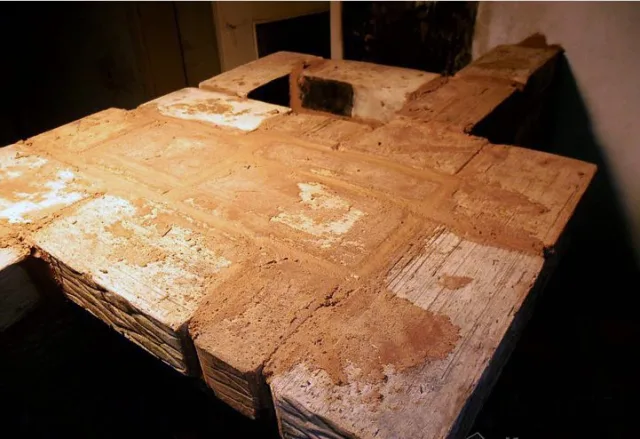

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Строительство печи

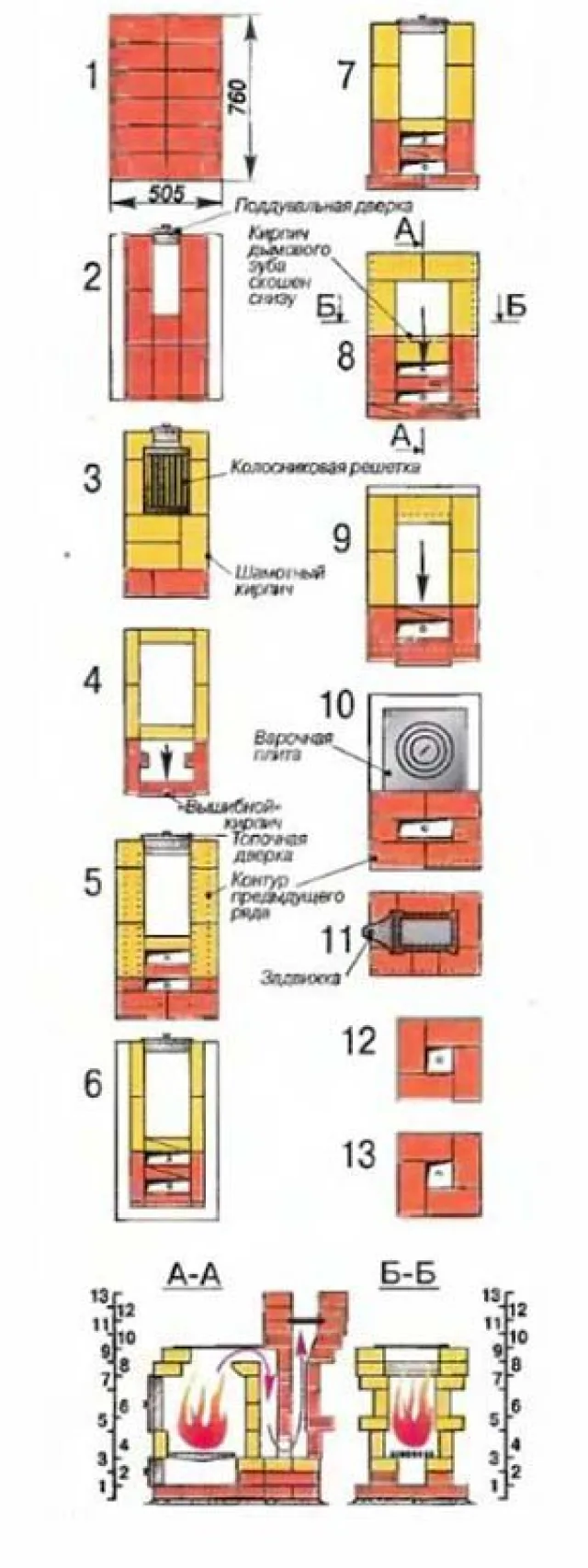

Подробная схема кладки печи голландки

Подробная схема кладки печи голландки

Финишную отделку голландки выполняйте на свое усмотрение. Ее можно побелить, красиво облицевать плиткой либо изразцами или же и вовсе оставить без декора — кирпичи и так красиво выглядят.

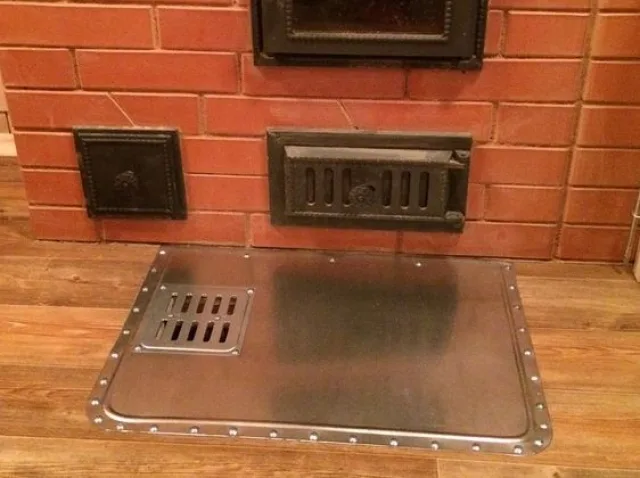

На пол перед топкой печи укладываем предтопочный стальной лист. Он предотвратит возгорание материала основания в случае выпадения уголька из топочной камеры.

Готовой печи нужно дать просохнуть в течение минимум 2 недель. Дверку топки не закрывайте. Лишь спустя указанное время в печи можно будет разводить полноценный огонь. Перед приемом голландки в постоянную эксплуатацию, сожгите в топливнике немного бумаги для проверки тяги. Дым должен уйти через дымоход.

Теперь вы знаете, как самостоятельно построить печь голландку. Следуйте полученным рекомендациям и все обязательно получится.

Предтопочный стальной лист

Предтопочный стальной лист

Удачной работы!
