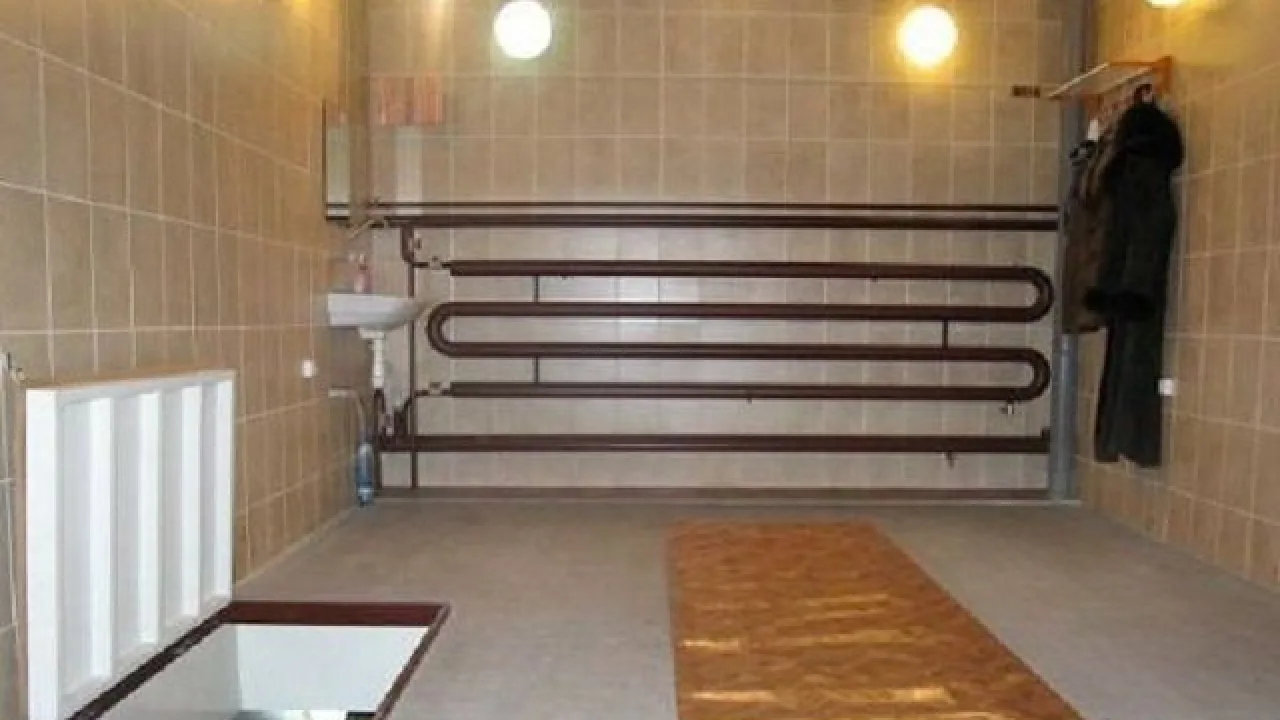

Регистры отопления – расчет теплоотдачи и изготовление своими руками: пошаговые работы

Приборы теплообмена, прямой задачей которых является передача тепловой энергии в помещения в помещения, являются неотъемлемой частью любой системы отопления. На сегодняшний день ассортимент этих приборов чрезвычайно широк. В специализированных магазинах можно найти отечественные и импортные изделия различных конструкций – это радиаторы из различных материалов (чугун, сталь, алюминий, биметаллические варианты), конвекторы открытой или скрытой установки, системы «теплого пола».

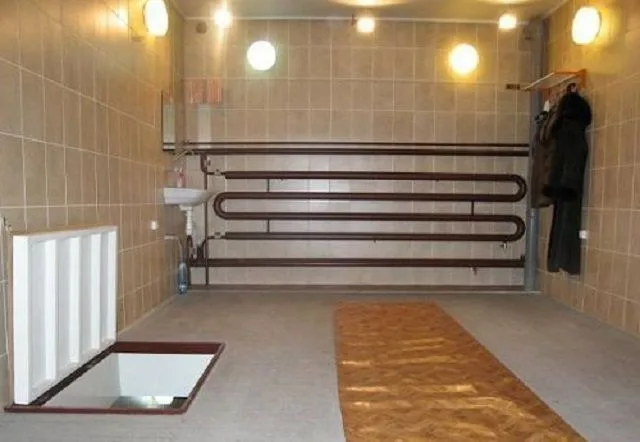

Регистры отопления – расчет теплоотдачи и изготовление своими руками
Регистры отопления – расчет теплоотдачи и изготовление своими руками

Однако, неистребимая тяга нашего человека к самостоятельному творчеству нередко становится причиной того, что многие владельцы частных домов предпочитают изготавливать приборы отопления собственными силами. Речь чаще всего идет об относительно несложных, но весьма эффективных регистрах, которые отлично подходят для установки в хозяйственных постройках или гаражах, а при аккуратной сборке и оформлении способны вписаться и в жилое помещение.

Итак, давайте рассмотрим эту разновидность приборов теплообмена: что такое регистры отопления – расчет теплоотдачи и изготовление своими руками.

Что такое регистры отопления, их основные разновидности

Под определением «регистр» в данном случае принято понимать теплообменный прибор отопления, главным элементом конструкции которого является гладкостенная труба. При этом одиночная труба используется довольно редко – чаще применяется каскад из двух и более расположенных параллельно секций, соединённых системой патрубков для сквозной циркуляции теплоносителя. «Классическое» расположение регистра – по горизонтали (трубы образуют характерную для этого прибора «лесенку»), хотя можно встретить и варианты вертикальной ориентации труб.

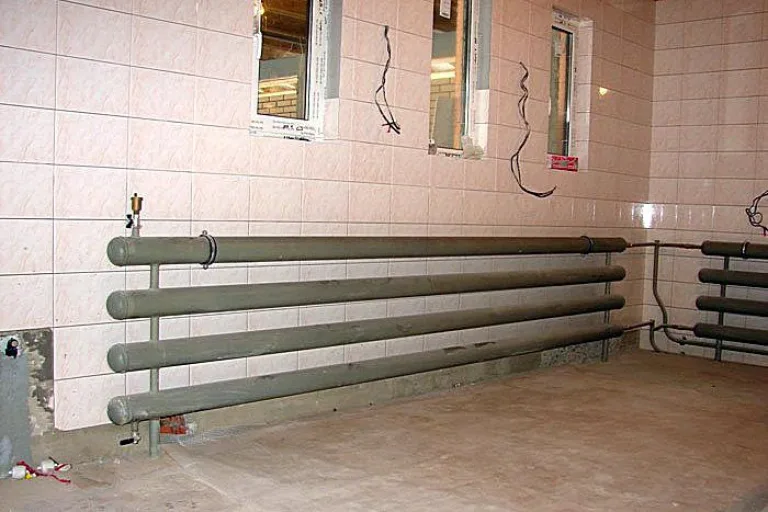

Стандартная компоновка регистров отопления – несколько горизонтально размещенных труб, объединенных в одну систему патрубками
Стандартная компоновка регистров отопления – несколько горизонтально размещенных труб, объединенных в одну систему патрубками

Чаще всего движение теплоносителя организуется по последовательной схеме – поток поочерёдно проходит по трубам, сверху вниз или наоборот, в зависимости от расположения магистралей подачи и обратки. Но можно встретить и модели, в которой трубы регистра с обеих сторон вварены в своеобразные коллекторы, то есть в них организован параллельный ток теплоносителя.

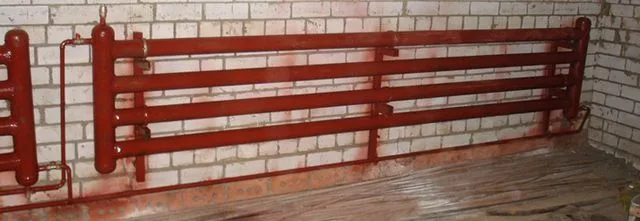

В отличие от показанного выше варианта, у этого регистра с обеих сторон расположены вертикальные коллекторы. Движение теплоносителя осуществляется параллельными потоками по всем трубам сразу.
В отличие от показанного выше варианта, у этого регистра с обеих сторон расположены вертикальные коллекторы. Движение теплоносителя осуществляется параллельными потоками по всем трубам сразу.

Как правило, отопительные приборы подобного типа находят применение в промышленных цехах, складах, гаражах, в других производственных или подсобных помещениях. Но ничто не мешает установить их и в жилых комнатах частного дома – при аккуратной сборке регистр вполне можно вписать в интерьер, а некоторые модели даже специально предназначены именно для подобного применения.

Регистры можно сделать самостоятельно, приобрести в готовом виде или заказать у мастера по собственным размерам. В любом случае, необходимо разбираться в конструкции таких приборов, в частности, в возможных материалах изготовления, уметь просчитывать требуемые параметры теплоотдачи. Кроме того, коль выбор склоняется в пользу установки регистров, неплохо заранее ознакомиться с их достоинствами и недостатками, чтобы позднее те или иные факторы на стали вдруг неприятным «сюрпризом».

Варианты конструкции регистров отопления

Если принято решение устанавливать регистр, то для начала требуется определиться с его конструкцией, так как на основании выбранного типа будут просчитываться параметры прибора и направление циркуляции теплоносителя. Для того чтобы изготовить регистр, обычно используют проверенные десятилетиями эксплуатации стандартные схемы. Причем необходимо отметить, что принцип циркуляции теплоносителя в них бывает разным.

Итак, по конструкции регистры подразделяют на секционные и змеевиковые. Их особенности и станут предметом дальнейшего рассмотрения:

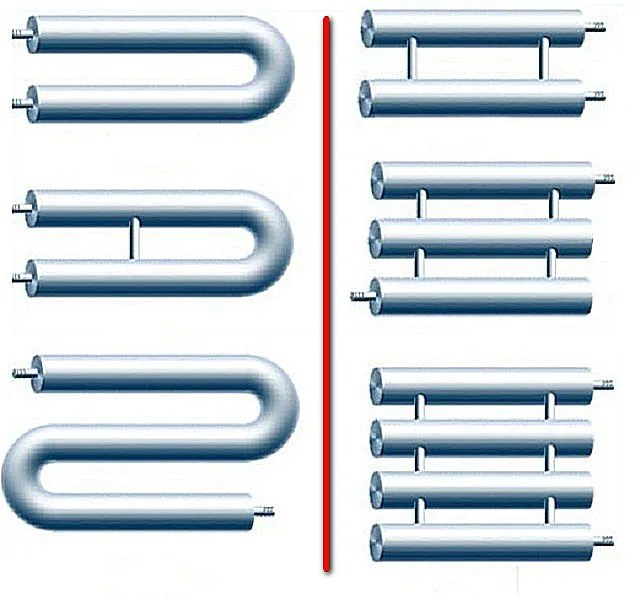

В левой части иллюстрации показаны змеевиковые регистры, в правой — секционные
В левой части иллюстрации показаны змеевиковые регистры, в правой — секционные
  • Змеевиковый тип регистра изготавливается из нескольких труб, которые соединяются дугами или двумя последовательными отводами того же диаметра, в результате чего получаются один или несколько изгибов с изменением направления тока теплоносителя на противоположное. В данной конструкции рабочей, то есть участвующей в теплообмене, будет являться практически вся поверхность регистра, и поэтому эффективность ее достаточно высока.

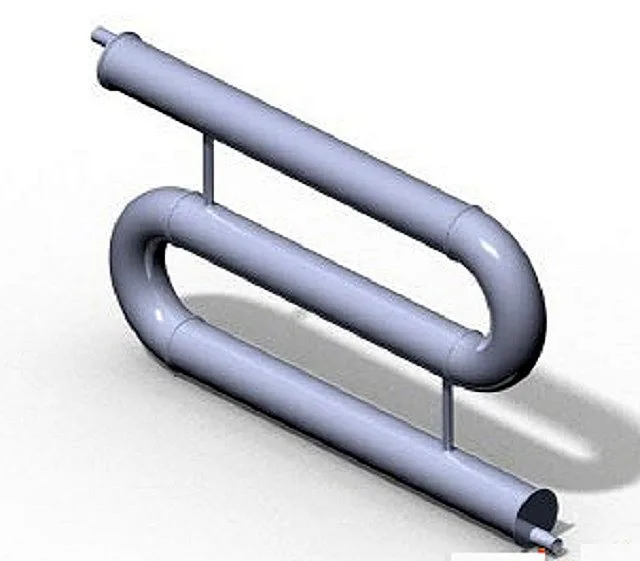

На этой иллюстрации хорошо видны соединительные швы дуг с прямыми трубами регистра. Могут применяться и два последовательных отвода на 90 градусов
На этой иллюстрации хорошо видны соединительные швы дуг с прямыми трубами регистра. Могут применяться и два последовательных отвода на 90 градусов

Сделать такую батарею в домашних условиях проблематично, так как для ее изготовления часто требуется специальное трубогибное оборудование. Поэтому, если планируется установить именно такой вариант прибора, его можно просто приобрести в готовом виде.

Впрочем, взгляните на следующую иллюстрацию – чем не змеевиковый регистр? Никаких сварных соединений, так как вся «рабочая петля» такого прибора теплообмена выполнена из одного длинного отрезка гофрированной трубы из нержавеющей стали.

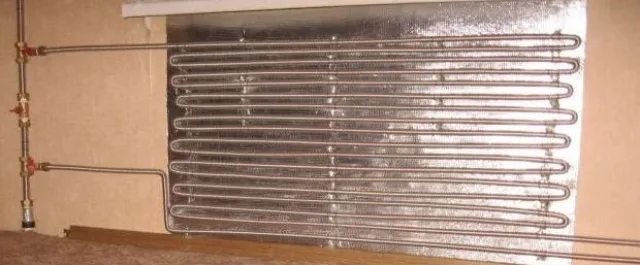

Это тоже, по сути, змеевиковый регистр, смонтированный из одного отрезка гибкой нержавеющей гофрированной трубы.
Это тоже, по сути, змеевиковый регистр, смонтированный из одного отрезка гибкой нержавеющей гофрированной трубы.
  • Секционный регистр изготавливается из одной или нескольких круглых или профильных труб, закрытых с обоих концов специальными заглушками, которые могут иметь плоскую или эллиптическую форму.

Отрезки, заглушенных труб устанавливаются горизонтально и соединяются в крайних областях патрубками, сечение которых должно совпадать с аналогичным параметром магистральной трубы, подающей теплоноситель к регистру.

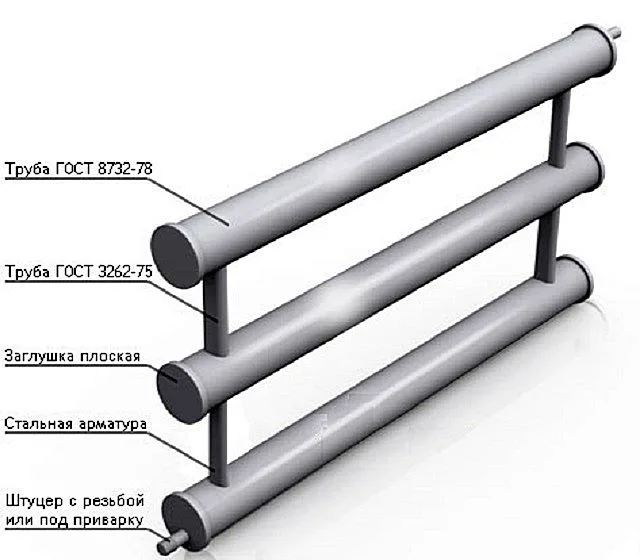

Типовая конструкция секционного регистра отопления
Типовая конструкция секционного регистра отопления

Патрубки, соединяющие между собой отдельные секции, лучше всего расположить как можно ближе к краям — это значительно повысит коэффициент теплоотдачи.

Необходимо понимать, что существует два вида соединений горизонтальных труб, которые определяют циркуляцию теплоносителя. Они называются в просторечии «колонка» и «нитка».

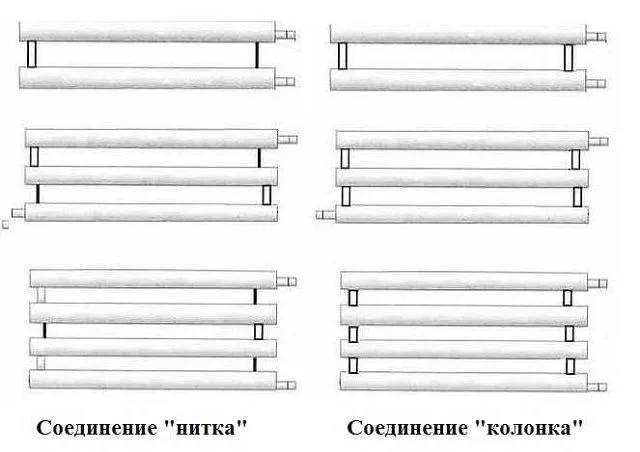

Разница в схемах подключения труб регистра – «нитка» и «колонка»
Разница в схемах подключения труб регистра – «нитка» и «колонка»

При использовании соединения «колонка» основные трубы стыкуются между собой патрубками с обоих концов, поэтому циркуляция проходит параллельно. Вроде бы неплохо, но иногда случается так, что теплоноситель «пробивает» себе путь наименьшего сопротивления, и отдельные трубы в регистре не нагреваются до расчетной температуры. Таким образом, возрастает зависимость самого прибора от давления в системе и диаметра подводящих труб подачи и обратки.

Соединение «нитка» заключается в установке патрубков, соединяющих горизонтальные трубы, по их краям, попеременно — то слева, то справа. Таким образом, весь поток теплоносителя идет строго по одной «траектории», последовательно проходя по всем трубам регистра. Холодных участков не может быть в принципе, правда, будет постепенно снижение температуры в трубах по мере перемещения от подачи к обратке.

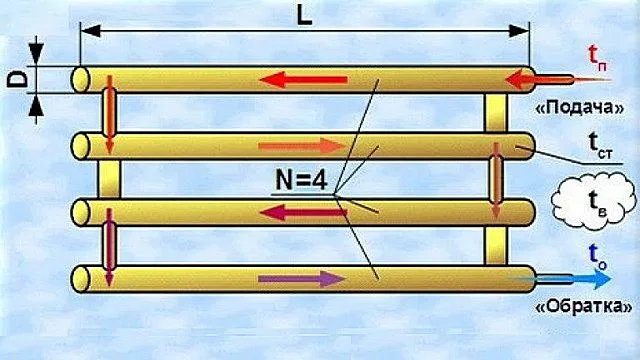

Ход теплоносителя при конструкции регистра, выполненного по схеме «нитка».
Ход теплоносителя при конструкции регистра, выполненного по схеме «нитка».

Как в первом, так и во втором случае патрубки соединяются с горизонтальными элементами регистра чаще всего сваркой. Реже применяются резьбовые соединения, но и в этом случае трудно полностью обойтись без сварки. Таким образом, если в планах хозяев фигурирует самостоятельная установка регистров, то это должно означать, что с наличием сварочного аппарата и устойчивых навыков работы с ним – проблем нет.

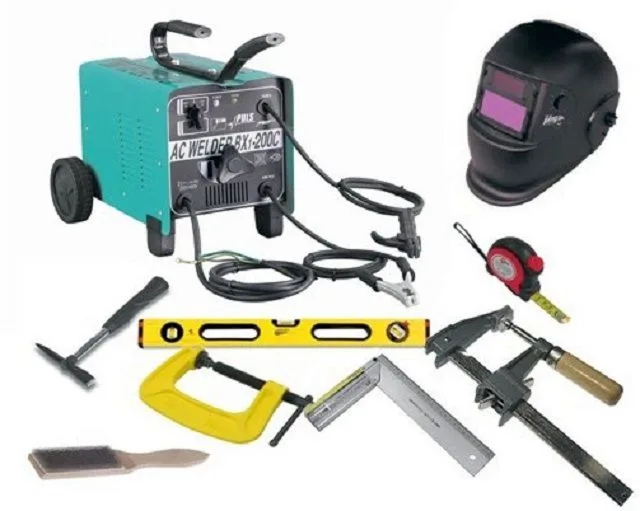

реги10Владение электросваркой пригодится любому домовладельцу!

Трудно даже перечислить все те ситуации в нормальной жизни загородного дома, когда требуется прибегнуть к сварке металла. В наше время в продаже – богатый ассортимент компактного оборудования, но его приобретение еще не означает решения проблемы. Научиться работать электросваркой – непросто, потребуется немалая практика, а последовательность первых шагов в этом направлении изложена в соответствующей публикации нашего портала.

Секционный регистр будет отлично функционировать в отопительном контуре с принудительной циркуляцией, так как внутри системы может создаваться излишнее гидравлическое сопротивление во время прохождения теплоносителя через отрезки труб меньшего диаметра, чем у основных элементов конструкции.

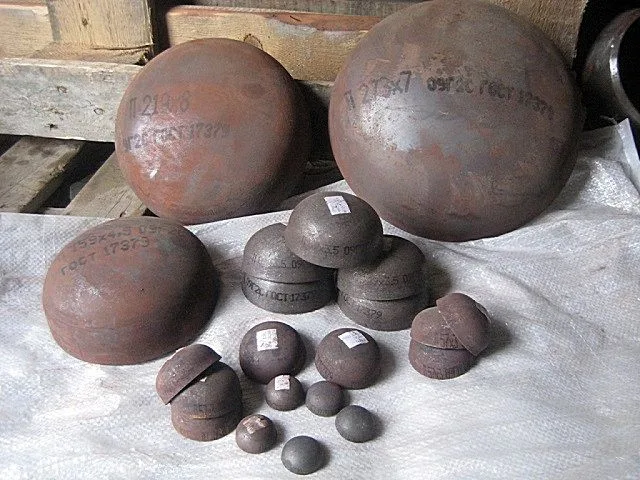

Заглушка, устанавливаемые в верхнюю горизонтальную трубу, часто оснащается резьбовым штуцером, на который устанавливается автоматический воздух отводчик (в большом объеме регистра могут собираться газовые пузырьки), или, для ручного выпуска воздуха – обычный кран Маевского.

Диаметр труб для изготовления секций регистров, предназначенных для установки в домах, гаражах или хозяйственных постройках, может варьироваться от 32 до 160 мм. Для обогрева промышленных помещений нередко применяются и более крупные трубы.

Возможные нюансы конструкции регистров отопления

Регистры могут быть изготовлены из труб, имеющих как «классическое» круглое, так и квадратное или прямоугольное сечение — принцип их функционирования от этого практически не меняется. Правда, к недостаткам моделей, изготовленных из профильной трубы, относят возможность создания внутри контура чрезмерно высокого гидравлического сопротивления, что может затруднить циркуляцию теплоносителя. Прямоугольное или квадратное сечение в этом плане весьма далеки от оптимального — круглого, так как по углам создается немало «паразитных» завихрений жидкости, препятствующих ее нормальному току.

Тем не менее, и у регистров из профильных труб немало сторонников – такие приборы зачастую выглядят более компактными и аккуратными, чем сделанные из круглой трубы, причем, при одинаковых показателях объемов теплоносителя.

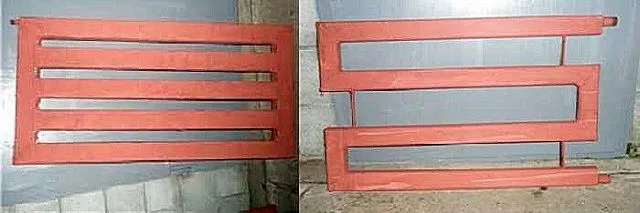

Регистры, изготовленные из профильных труб
Регистры, изготовленные из профильных труб

При желании профильные и круглые трубы можно комбинировать, при этом устанавливая одни из них вертикально, соблюдая схему принципа циркуляции теплоносителя. Такие регистры выглядят элегантно и компактно, а при монтаже на стену не занимают места больше чем обычные батареи заводского производства.

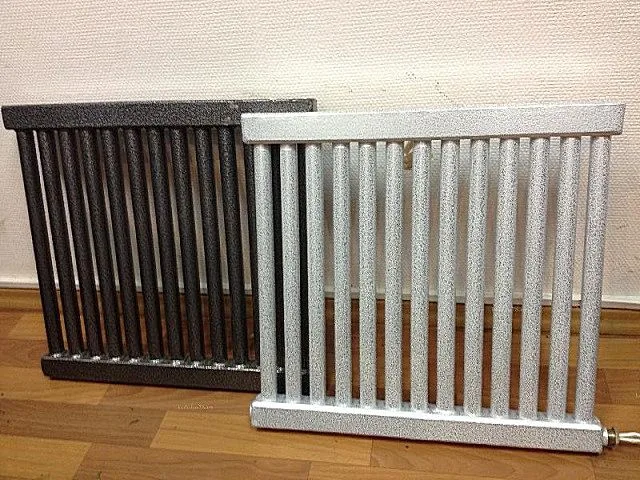

Такие регистры уже больше походят на привычные радиаторы отопления
Такие регистры уже больше походят на привычные радиаторы отопления

Комбинированный, или же выполненный из одного вида трубы регистр, с вертикально расположенными секциями, также вполне доступно изготовить самостоятельно, имея под рукой необходимый материал и сварочный аппарат.

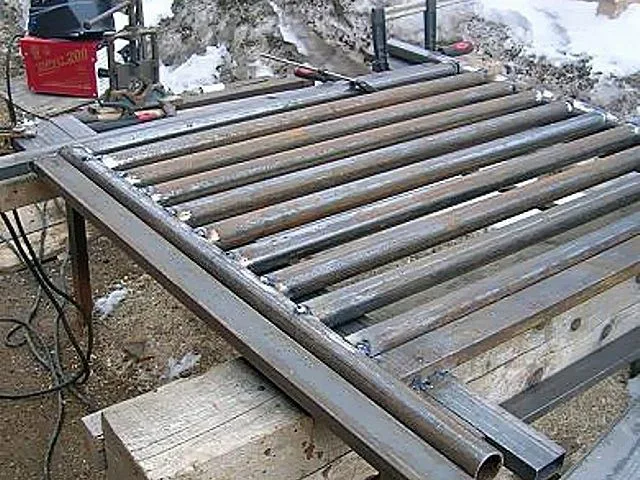

Самостоятельное изготовление регистра из двух типов труб
Самостоятельное изготовление регистра из двух типов труб

В некоторых случаях, для достижения более эффективного обогрева помещения, есть смысл смонтировать регистры на протяжении всех внешних стен. Если планируется такой вариант монтажа, то лучше выбирать для изготовления именно профильную, прямоугольную в сечении трубу, которая намного лучше впишется в интерьер комнаты, не «съедая» пространства.

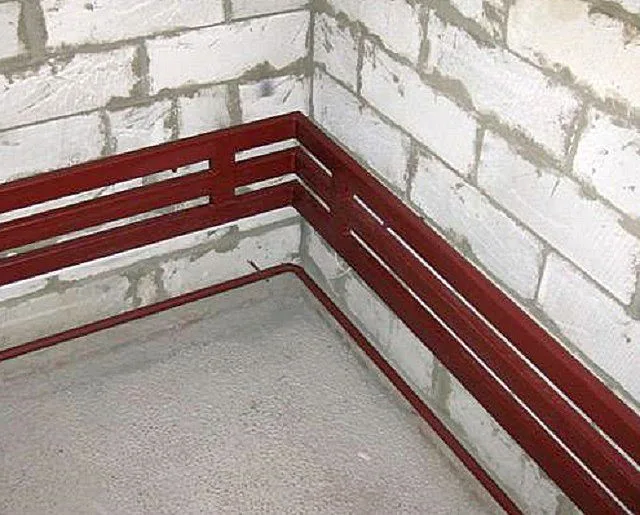

Аккуратный трехтрубный регистр смонтирован по всей длине стен, выходящих на улицу
Аккуратный трехтрубный регистр смонтирован по всей длине стен, выходящих на улицу

Еще одним вариантом (который, кстати, ранее достаточно часто устанавливался в многоэтажных новостройках), является регистр, имеющий теплообменное оребрение. Такой нагревательный прибор имеет, сознаемся, не слишком привлекательный вид, но мощность его теплоотдачи — значительно выше, чем у гладких труб, за счет резкого повышения площади контакта с воздухом.

Цены на профильные трубы

профильные трубы

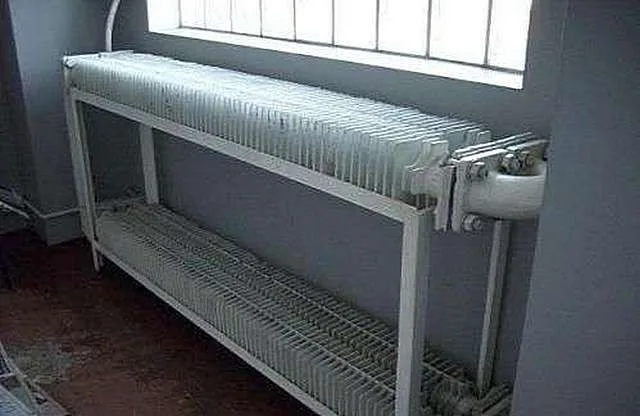

Теплообменные пластины на регистре резко повышают эффективность прибора
Теплообменные пластины на регистре резко повышают эффективность прибора

Регистр с оребрением в домашних условиях сделать достаточно сложно, но можно попытаться найти для этого необходимые готовые детали или приобрести уже цельную конструкцию.

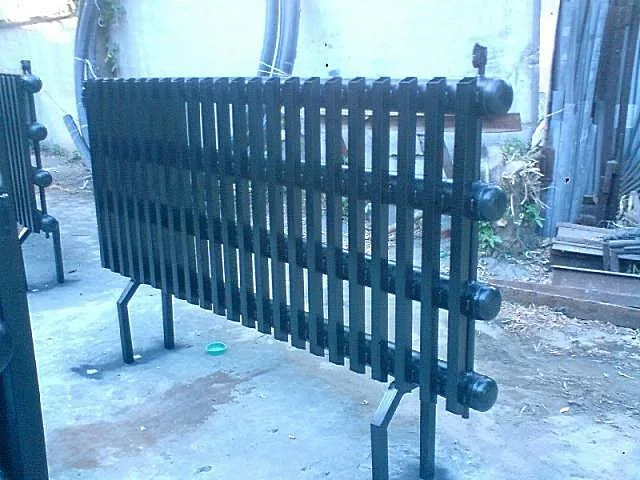

К секциям приварены отрезки труб – и регистр, по сути, превратился в полноценный радиатор-конвектор
К секциям приварены отрезки труб – и регистр, по сути, превратился в полноценный радиатор-конвектор

Для увеличения общей тепловой мощности регистра, некоторые мастера оснащают его конвекторами, приваривая на горизонтальные основные секции регистра отрезки труб, краям которых нередко придаются косые срезы. Такой регистр, даже при самостоятельном изготовлении, смотрится как батарея заводского производства, а приваренные трубы становятся мощными теплообменниками, создающими направленные потоки прогретого воздуха.

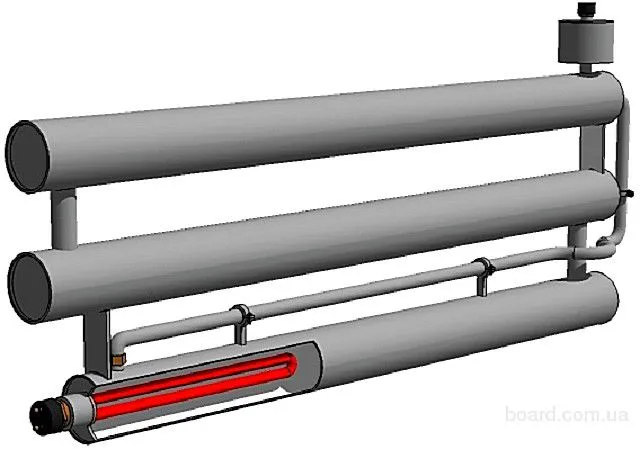

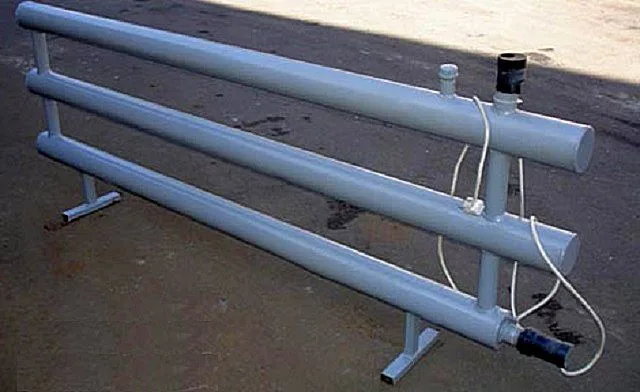

Регистр может быть и независимым от общей системы отопления – если его оснастить ТЭНом и предусмотреть некоторые изменения конструкции для обеспечения циркуляции теплоносителя
Регистр может быть и независимым от общей системы отопления – если его оснастить ТЭНом и предусмотреть некоторые изменения конструкции для обеспечения циркуляции теплоносителя

Если регистр с трубами, имеющими достаточный диаметр в сечении, оснастить нагревательным элементом ТЭН, можно получить отдельный, не связанный с общей системой отопления прибор. Этот вариант хорошо подойдет для установки в ванной комнате или другом жилом помещении, как дополнительный или альтернативный источник тепла, который может быть использован при отключении центральной системы отопления.

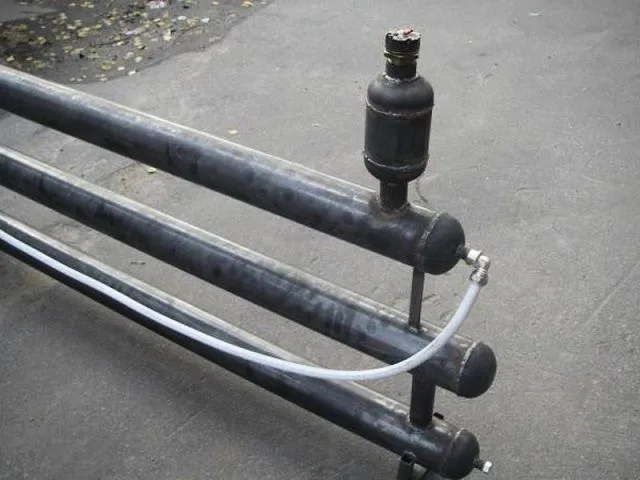

При создании этой конструкции в изолированном варианте его необходимо дополнительно оснастить расширительным бачком, установив его в верхней точке прибора. Объем бака должен составлять 10% от общего объема теплоносителя в регистре.

Если же регистр встраивается в общую закрытую систему отопления, нагреваемую от отопительного котла, нужды в отдельном бачке нет – достаточно будет общего. Правда, с оговоркой – для регистров, изготовленных из стальной трубы, бачок должен быть только закрытого типа. В противном случае теплоноситель будет насыщаться кислородом из воздуха, трубы станут активно корродировать, и долго такие регистры не прослужат – проржавеют насквозь.

Отдельно нагреваемый регистр незаменим при низких температурах на улице, когда мощности основного прибора отопления недостаточно, а также в межсезонье, когда нет смысла держать включенной всю отопительную систему. Особенно этот вариант становится актуальным, если для отопления дома используется котел длительного горения, работающий на твердом топливе.

Установив регистр такой конструкции, можно получить комбинированную систему отопления для одной или нескольких комнат.

Материал для изготовления регистров

Для изготовления регистров в заводских условиях используются несколько разных материалов — это сталь, алюминий, биметаллические комбинации, реже – медь и чугун. В зависимости от того, из чего сделана такая батарея, будет зависеть срок ее эксплуатации, а также расчет теплоотдачи в помещениях.

Сравнительная таблица теплопроводности металлов, используемых для изготовления водопроводных труб:

Металл для изготовления труб (регистров)Показатели теплопроводности Вт/(м×°С)
Алюминий209.3
Медь389.6
Сталь45.4
Чугун62.8

В кустарных условиях, то есть в домашних мастерских регистры обычно изготавливаются из стальных труб разной формы и размера в сечении. Реже, но все же иногда прибегают и к использованию алюминиевых заготовок.

  • Стальные регистры. При приобретении или самостоятельном изготовлении стальных регистров рекомендуется выбирать трубы из углеродистой стали, так как они отличаются большей прочностью и выносливостью к высоким температурам.

Регистры отопления из стальных труб относительно просты в изготовлении, и, скорее всего, общие затраты на приобретение заготовок и проведение самостоятельной сборки будут невелики. Их главным недостатком можно назвать высокую подверженность обычной «черной» стали коррозии.

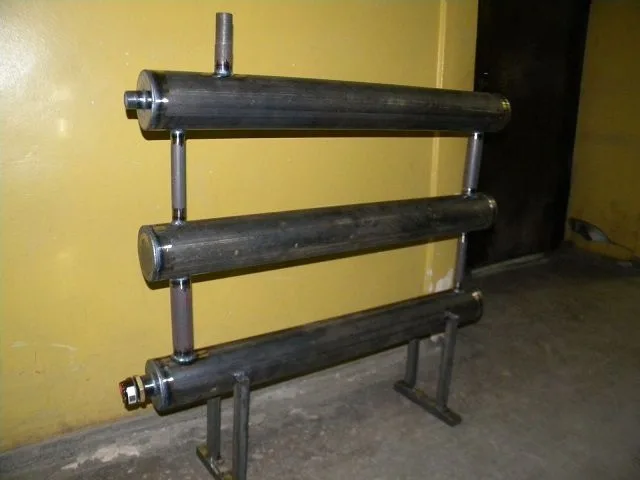

Больших затрат на приобретение всего необходимого для изготовления подобного регистра – не прослеживается
Больших затрат на приобретение всего необходимого для изготовления подобного регистра – не прослеживается

Если взглянуть на табличку выше, то несложно заметить, что сталь обладает не самым высоким коэффициентом теплоотдачи. Однако, этот недостаток компенсируется доступностью по цене и широким выбором типоразмеров труб.

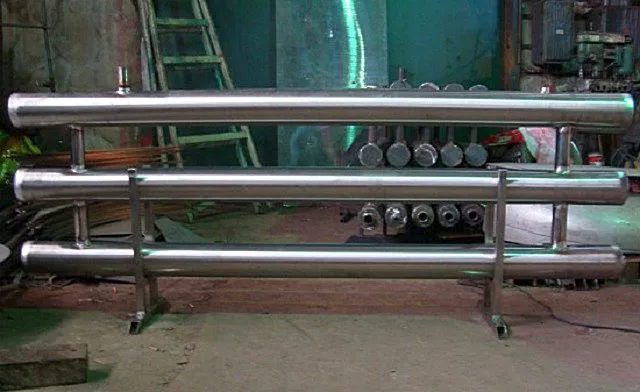

Регистры из нержавейки – долговечно, можно даже сказать – в чем-то стильно, но весьма недешево
Регистры из нержавейки – долговечно, можно даже сказать – в чем-то стильно, но весьма недешево

Иногда регистры изготавливаются из нержавеющих труб, но для того чтобы добиться хорошей суммарной теплоотдачи, придется использовать большое их количество. В связи с тем, что цена на нержавейку значительно выше, подобные регистры обойдутся очень дорого, и вряд ли можно говорить о рентабельности такого подхода (наверное, дешевле будет вернуться к радиаторам отопления).

Можно сделать регистры и из оцинкованных труб, однако, работать с ними будет гораздо сложнее, так как электросварку в этом случае полноценно применить не получится. Впрочем, как уже говорилось, для монтажа любых стальных труб применяется не только сварка, но и резьбовые соединения.

В любом случае, выбирая или изготавливая стальной регистр, необходимо особое внимание уделить качеству сварных швов.

  • Алюминиевые регистры обладают высокими характеристиками теплоотдачи, и при их установке выработанное тепло практически не теряется. Кроме отличной теплотехнических качеств, к достоинствам этих изделий можно отнести их небольшой вес, что значительно облегчает монтажные работы.

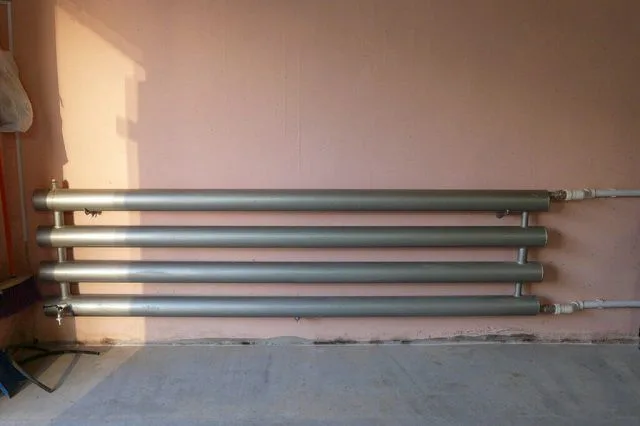

Алюминиевые регистры – легкие, очень «теплые», но и довольно дорогие
Алюминиевые регистры – легкие, очень «теплые», но и довольно дорогие

Но изготовить их в домашних условиях практически невозможно, так как для сварки этого материала требуется специальное оборудование. Однако, их можно приобрести в готовом виде, но стоят они достаточно дорого.

  • Биметаллические регистры отопления невозможно изготовить самостоятельно, но зато они встречаются в специализированных магазинах.

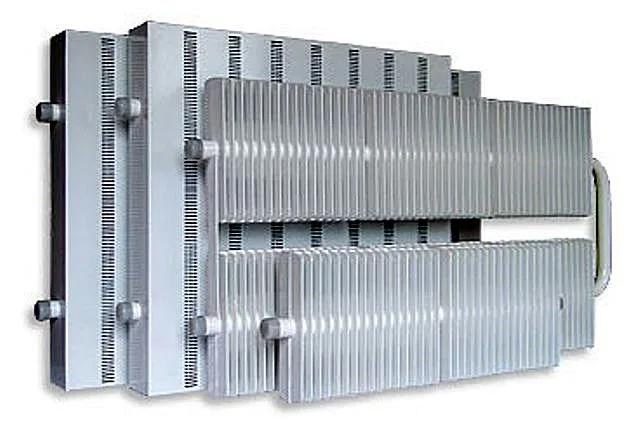

Биметаллические регистры: защищённые от коррозии полости труб из нержавейки и высокоэффективные алюминиевые теплообменники
Биметаллические регистры: защищённые от коррозии полости труб из нержавейки и высокоэффективные алюминиевые теплообменники

Этот вариант батарей производится из двух разных металлов, чем достигается высокая теплоотдача приборов. Так, труба, проходящая внутри конструкции – так называемый «сердечник», изготавливается из нержавеющей или иной стойкой к коррозии стали, а внешний кожух или пластины – теплообменники из алюминия или меди.

  • Медные регистры обладают отличными эксплуатационными характеристиками, такими, как:

— Высокий коэффициент теплоотдачи, превышающий этот параметр стали почти в четыре раза. Благодаря этому, конструкция может быть намного компактнее стальных вариантов.

— Небольшой удельный вес.

— Стойкость к коррозии: медь после первичного окисления покрывается «непробиваемой броней».

— Отсутствие швов при изготовлении труб, используемых для сборки регистров;

— Пластичность меди, позволяющая изгибать изделия, способствует минимизации количества сварных (паяльных) швов.

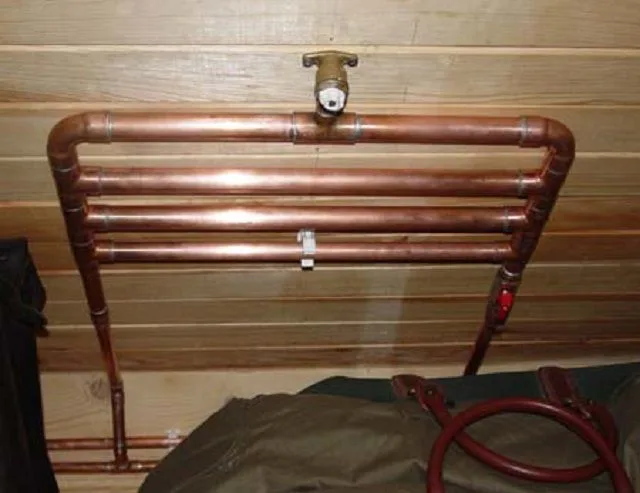

Медные регистры могут служить очень долго (даже сложно загадывать сколько), но они дороги, а также выдвигают целый перечень особых требований по эксплуатации
Медные регистры могут служить очень долго (даже сложно загадывать сколько), но они дороги, а также выдвигают целый перечень особых требований по эксплуатации

Однако все достоинства материала перекрывает высокая цена на данный вид изделий и их прихотливость к некоторым моментам эксплуатации отопительной системы:

— Для медных труб обязательно нужен чистый и нейтральный по химическому составу теплоноситель.

— Чтобы этот материал служил длительное время, в системе недопустимы другие металлические сплавы, кроме  совместимых с медью (это латунь, бронза, хром и никель), иначе могут произойти нежелательные реакции окисления.

— Для системы из медных труб необходимо обязательно выполнить заземление, иначе при наличии в ней стоячей воды произойдут электрохимические процессы, в результате которых возникнет окислительная коррозия;

— В связи с тем, что медь — металл довольно мягкий, и его несложно повредить даже просто неосторожным движением, рекомендуется закрыть отопительные приборы защитными экранами.

Самостоятельное изготовление батарей из этого материала возможно, но будет крайне затруднительно.

Цены на медные трубы

медные трубы
  • Чугунные регистры могут быть приобретены только в готовом виде, а произвести их монтаж в отопительный контур можно, при желании, самостоятельно. Изделия из этого материала долговечны, имеют хорошую теплоотдачу, инертны к химическим реакциям, поэтому непритязательны к теплоносителю, доступны по цене. К недостаткам чугунных приборов относят их выраженную массивность, что предопределяет особые сложности с монтажом, необходимость установки дополнительных точек крепления, поддерживающих стоек, кронштейнов и т.п. Кроме того, такие приборы очень инертны, то есть требуют более длительного срока нагрева для выхода на оптимальный режим работы. Правда, и остывают они также намного дольше.

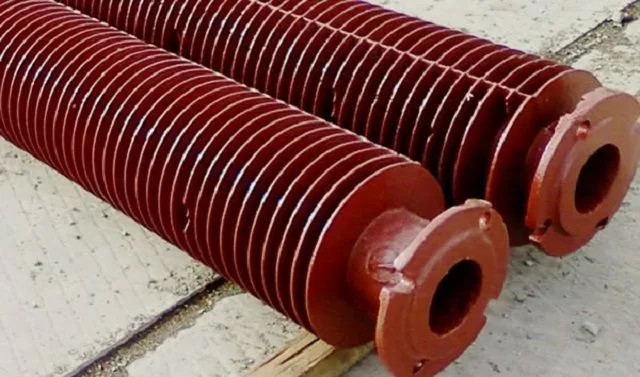

Если удалось отыскать такие чугунные трубы с оребрением, то они вполне подойдут для сборки регистра отопления
Если удалось отыскать такие чугунные трубы с оребрением, то они вполне подойдут для сборки регистра отопления

Регистры из чугуна могут быть изготовлены из гладких труб или же оснащенных теплообменными ребрами, которые в разы повышают теплоотдачу приборов.

Достоинства и недостатки регистров отопления

Регистры отопления в основном использовались для отопления промышленных строений с большой площадью, но, благодаря высокой эффективности и простоте конструкции, а также возможности самостоятельного изготовления, их давно оценили и собственники частных домов.

К преимуществам этих элементов отопительной системы относят следующие их качества:

  • Надежность конструкции при качественном изготовлении изделий.
  • Длительность эксплуатации — от 25 до 50 лет и более, в зависимости от материала изготовления.
  • Высокая теплоотдача, иногда превышающая аналогичный параметр классических батарей и радиаторов. Достижение повышенной мощности связано с тем, что внутри этих приборов находится больший объем теплоносителя, а значит, в помещение отдается больше тепла.
  • Простая эксплуатация системы с данными приборами, так как они имеют минимальное количество соединительных стыков, а значит, при должном контроле практически исключен риск серьезной аварийной ситуации.
  • Монтаж отопительного контура с регистрами отопления несложен, также, скажем, как и установка их в уже готовую систему.
  • Регистры подходят для обогрева разных строений – это могут быть промышленные и административные здания, жилые и хозяйственные помещения.
  • Благодаря гладким внешним поверхностям отопительных приборов, легко производить уборку, так как на них практически не собирается пыль. Внутренние гладкие поверхности регистров способствуют хорошей циркуляции теплоносителя внутри системы.
  • Простая конструкция регистров позволяет сделать их самостоятельно или же заказать изготовление по индивидуальному чертежу.
  • Регистры могут быть установлены не только в водяную систему отопления, но и в паровую.
  • Доступность и цена на материалы для изготовления регистров делает их стоимость гораздо ниже тех, что изготовлены в заводских условиях.
  • Так как регистры имеют простую конструкцию, их расчет произвести самостоятельно будет несложно.

Как и у большинства приборов системы отопления, у регистров есть и свои слабые стороны, которые также нужно предусмотреть при их выборе:

  • Большой объем воды или другого теплоносителя, который необходим для регистров, достаточно долго нагревается при запуске системы, что потребует большего расхода энергоносителей.
  • В большинстве случаев к «минусам» регистров относят их неэстетичный внешний вид. Однако, необходимо отметить, что при аккуратности изготовления подобные приборы теплообмена могут выглядеть не хуже, что заводские радиаторы, и отлично впишутся в интерьер комнат.
  • Вес отопительного прибора, заполненного теплоносителем, достаточно большой, поэтому очень важно предусмотреть для него надежные крепления, монтируемые в стену, или же продумать надежные опоры-ножки.
  • Если регистры изготовлены из стальных труб, то они требуют периодической окраски, так как сталь подвержена коррозии. Да и смотреться неокрашенные стальные трубы будут, прямо скажем, «не очень».

Расчет регистров отопления

Расчет параметров регистра отопления лучше всего провести в два приема.

  • Во-первых, чтобы обогрев был эффективным, необходимо рассчитать общую мощность отопительных приборов, необходимую для компенсации тепловых потерь в конкретном помещении. Это, кстати, касается не только регистров, но и любых других видов обогревателей.
  • Во-вторых, имея значения потребной мощности, необходимо рассчитать, регистр какого размера способен справиться с такой задачей.

Вычисление необходимой тепловой мощности для обогрева помещения

Самый простой вариант подсчета заключается в умножении площади комнаты на 100 Вт. Однако, при этом выпадает из зоны внимания множество особенностей помещения, которые в различной степени влияют на итоговый показатель мощности прибора отопления. Поэтому предлагаем вам воспользоваться нашим онлайн-калькулятором, в котором реализован хоть и несколько упрощенный, но все же учитывающий множество нюансов алгоритм расчета.

Калькулятор расчета необходимой тепловой мощности для конкретного помещения

Перейти к расчётам


Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках.

Нажмите «РАССЧИТАТЬ ПОТРЕБНУЮ ТЕПЛОВУЮ МОЩНОСТЬ»
Площадь помещения, м²
Высота потолка в помещении
Количество внешних стен
Внешние стены смотрят на:
Положение внешней стены относительно зимней «розы ветров»
Уровень отрицательных температур воздуха в регионе в самую холодную неделю года
Какова степень утепленности внешних стен?
Что расположено снизу?
Что расположено сверху?
Тип установленных окон
Количество окон в помещении
Высота окна, м
Ширина окна, м
Двери, выходящие на улицу или на холодный балкон:

Пояснения по работе с калькулятором
  • «Плясать», так или иначе, начинаем от площади помещения. Необходимо на слайдере указать значение в квадратных метрах.
  • Понятно, что на необходимую тепловую мощность влияет не столько площадь, сколько объем помещения. А чтобы учесть это – указываем в выпадающем списке примерную высоту потолка.
  • Чем больше внешних стен в помещении, тем выше теплопотери. Чтобы учесть этот фактор, укажите в выпадающем списке количество стен, выходящих на улицу.
  • Стены, которые никогда «не видят» Солнца, естественно, выхолаживаются быстрее и сильнее. Укажите сторону света, куда выходит внешняя стена – так итоговый результат будет намного точнее.
  • Прослеживается зависимость и от расположения внешней стены относительно преобладающей зимней «розы ветров». Понятно, что с наветренной стороны теплопотери будут выше. Выберите свой вариант из предложенных.

Кстати, если какие-то поля сложно заполнить из-за недостаточности информации, можно оставить так, как есть, но в этом случае калькулятор проведет расчет для самых неблагоприятных исходных условий.

  • Необходимо учесть особенности местного климата. Для этого достаточно указать, какие морозы преобладают в самую холодную декаду зимы.

Внимание – здесь речь не идет о каких-то аномалиях. Должны быть указаны именно нормальные для вашей местности минимальные отрицательные температуры.

  • Следующее окно – это примерная степень термоизоляции стен.

— Если утепление проводилось в полном объеме, всесторонне, с опорой на проведенные теплотехнические расчеты, или если сама конструкция здания уже подразумевает должный уровень термоизоляции (например, каркасные дома) то указывается качественное утепление.

— Средняя степень утепления подразумевает стены из материалов, имеющих определённые термоизоляционные качества (пустотный кирпич, газобетон, натуральная древесина – брус или бревно), или выполнение термоизоляции «на глазок», без предварительных расчетов.

— А вот вообще неутепленных стен в частном доме не должно быть в принципе, иначе создать в нем комфортный микроклимат – невозможно.

реги24А как провести расчет необходимого утепления?

Существует несколько упрощенный, но достаточно точный алгоритм расчета толщины утепления любых конструкций жилого дома – стен, перегородок, перекрытий, кровли. Если есть желание оценить степень утепленность своего жилья – специальный калькулятор размещен в публикации, посвященной техническим характеристикам высококачественного утеплителя ИЗОВЕР

  • Немало теплопотерь из помещения приходится на перекрытия – полы и потолки. Поэтому два следующих поля ввода информации посвящены именно этому. Из предложенных вариантов необходимо выбрать тот, что подходит к рассчитываемому помещению в максимальной степени.
  • «Магистральными путями» проникновения холода всегда являются окна. Причем в этом аспекте важны несколько факторов – и материал изготовления окон, и их линейные размеры, и общее количество в помещении. Следующие четыре поля ввода отданы окнам – там должно быть все предельно понятно.
  • Наконец, если имеется дверь, выходящая на улицу (или в неотапливаемое помещение), то каждый раз, когда она открывается, в комнату будет заходить внушительная масса холодного воздуха. Еще хуже, если такая дверь – не одна. На это также следует сделать поправку.
  • Итоговый результат будет получен в ваттах и киловаттах.

Это значение записываем – нам вскорости предстоит к нему вернуться.

Вычисление тепловой мощности регистра

Теперь, когда мы знаем, к чему «нужно стремиться», можно подобрать конструкцию регистра, чтобы он в полной мере удовлетворял рассчитанному ранее значению тепловой мощности. Как это можно сделать?

Сразу оговоримся – все расчеты будут только для стальных труб.

Самое простое решение: можно отыскать табличку с уже ранее просчитанными показателями теплоотдачи труб. Например, ниже приведена подобная таблица, со значениями для температурного режима в трубе подачи +90°С, в обратке +70°С, с поддержанием температуры воздуха в помещении в +20°С.

Отопительная способность одного погонного метра стальной трубы в составе регистра (м² отапливаемой площади)

Внешний диаметр трубы, ммПлощадь обогрева помещения, м²
1592.43
1332,0
1081.66
891.37
761.19
570.94
420.69
320.57
250.5

Казалось бы, все просто. Если судить по таблице, то погонный метр трубы с диаметром около 60 мм способен обеспечить отеплением около одного квадратного метра площади. Но, как уже говорилось выше, исходить при расчётах только от площади – это весьма приблизительные вычисления, способные дать немалую ошибку. Поэтому лучше провести более точный расчет.

Предлагается такой вариант – провести вычисления, взяв в основу линейные параметры регистра и температурный режим работы системы отопления. На этот счет существует специальная формула:

 Q=St ×K ×Δt

Буквы в данной формуле означают следующие параметры:

  • Q — тепловая мощность трубы;
  • St – площадь теплообмена, выраженная в квадратных метрах.
  • K – коэффициент теплоотдачи стальной трубы. Это – табличная величина, которую можно принять равной 11,63 Вт/м²×˚С;
  • Δt – величина так называемого теплового напора.

Есть некоторые неясности с площадью контакта и тепловым напором. Вносим пояснения:

Площадь отрезка трубы определить несложно. Для этого необходимо длину окружности (по внешней стороне трубы) умножить на длину участка.

Длина окружности = π × D, значит

St = π × D × L

  • D – диаметр трубы, (м);
  • L – длина трубы, (м).

Теперь рассмотрим температурные значения.

Показатель теплового напора Δt принимают равным

Δt = 0,5 (Тп + То) — Тв

  • Тп и То – температурный режим системы отопления, то есть температура в трубах подачи и обратки соответственно.
  • Тв – необходимая температура воздуха в отапливаемом помещении

У нас речь идет о регистре, то есть о совокупности параллельно расположенных труб с последовательным движением теплоносителя. А это означает, что теплоотдача каждой последующей секции, несмотря на абсолютное равенство в размерах, будет уменьшаться примирено на 10%. То есть суммарная мощность регистра не будет равна банальному произведению мощности одной секции на их количество – требуется внесение соответствующих поправок.

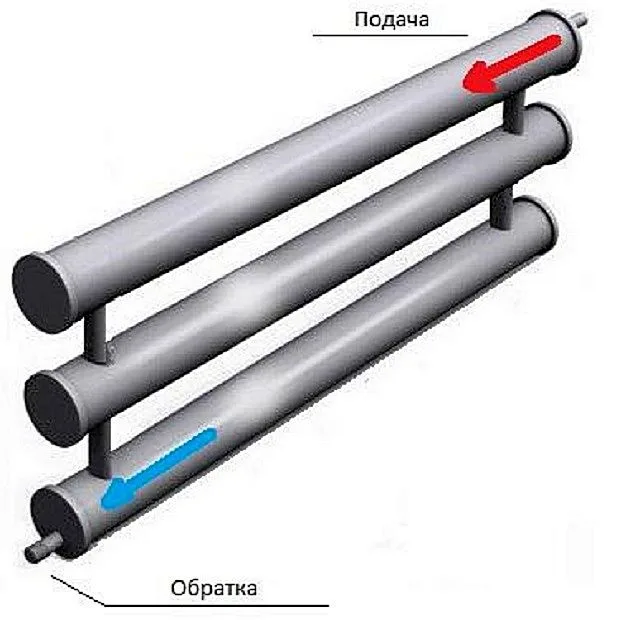

Теплоноситель по мере перемещения по секциям труб постепенно остывает, то есть теплоотдача от каждой последующей секции становится меньше
Теплоноситель по мере перемещения по секциям труб постепенно остывает, то есть теплоотдача от каждой последующей секции становится меньше

Все эти соотношения и табличные значения заложены в следующий онлайн-калькулятор, который поможет быстро и точно рассчитать теплоотдачу от планируемого регистра отопления. Необходимые пояснения будут даны ниже.

Калькулятор расчета тепловой мощности регистра отопления

Перейти к расчётам


Укажите запрашиваемые значения и нажмите «РАССЧИТАТЬ ТЕПЛОВУЮ МОЩНОСТЬ РЕГИСТРА»
balans-otopl-dom-2
Параметры температурного режима системы отопления
Температура воздуха в помещении упрощенно принимается равной +20 градусам
Температура в трубе подачи
Температура в трубе обратки
арреги9
Планируемые размерные параметры регистра отопления
Длина секции, м
Диаметр круглой или стороны профильной трубы, мм
Количество секций в регистре, шт

Пояснения по проведению вычислений

Применять этот калькулятор для того чтобы найти оптимальное соотношение всех размерных параметров планируемого регистра отопления – совсем несложно. Можно рассмотреть на примере.

  • Допустим, при первом этапе расчетов у нас получилось, что для эффективного обогрева конкретного помещения необходима тепловая мощность в 1920 Вт (1,92 кВт). Планируется для использования в качестве теплообменного прибора изготовить регистр из стальных труб. При этом конфигурация помещения такова, что есть возможность выделить на установку регистра не более 3.5 метров вдоль внешней стены.
  • Расчет проведём, например, для температурного режима 80/60 °С, при ожидаемой температуре в помещении +20°С (Температура +20°С в данном калькуляторе принята за константу и уже внесена в программу расчета). Эти температурные показатели труб подачи и обратки указываем на соответствующих слайдерах интерфейса.
  • Переходим к размерным параметрам будущего регистра отопления. Вводим ту длину секции, которую позволяют нам установить особенности помещения, то есть 3,5 метра.
  • А вот дальше – уже интереснее. В следующем поле ввода необходимо выбрать и указать предполагаемый стандарт трубы, из которого планируется монтировать регистр. Но выбор – стандартные размеры круглых и профильных труб (квадрат и прямоугольник). Давайте для начала попробуем круглую трубу диаметром 57 мм.
  • Последнее поле ввода – это количество секций регистра. Поправка на каждую последующую секцию, о которой говорилось выше, в программе расчета уже учтена. Давайте попробуем поставить для старта 3 секции.

После ввода данных нажимаем кнопку «РАССЧИТАТЬ ТЕПЛОВУЮ МОЩНОСТЬ РЕГИСТРА» и получаем значение. В нашем примере оно составит 983 Вт, что явно не дотягивает до нужных 1920.

Что делать?

Начинаем пробовать менять исходные данные. При этом показатели температуры и длину секции можно не трогать – их значения останутся такими же, как были при первом вводе. А вот сечением трубы и количеством секций вполне допустимо «поиграть».

Увеличиваем количество секций до шести – но все равно получаемые 1638 Вт нас не устраивают. Значит, придется увеличивать диаметр трубы, так же проверяя по различному количеству секций.

Подобный «перебор» вариантов занимает буквально считанные секунды, и в итоге в нашем примере находим, что при длине 3,5 м будет достаточно регистра с пятью секциями из трубы Ø 76 мм, четырьмя — Ø88 мм – и так далее.

Аналогичные «прикидки» можно быстро провести и для профильных труб. Так, например, для рассматриваемого случая отлично подходит четырехсекционный регистр, смонтированных из прямоугольной трубы 80×60 мм.

Вполне можно поискать и другие варианты. Кстати, никто не мешает при необходимости уменьшить длину регистра, если это выглядит целесообразным по тем или иным соображениям.

В итоге, если записывать все устраивающие варианты, получится очень наглядная картина. Из этого разнообразия уже можно выбрать наиболее оптимальный, руководствуясь уже какими-либо индивидуальными критериями – наличием в хозяйстве того или иного материала, уровнем цен на металлопрокат на местной базе, стремлением свести к минимуму количество сварных швов, чисто эстетическими соображениями, и другими.

Какие еще параметры следует учесть?

Если решение найдено, можно переходить к составлению чертежа. При этом необходимо учитывать еще один размерный параметр – это расстояние между секциями.

Помимо длины регистра, диаметра труб и количества секций, необходимо определиться еще и расстоянием между секциями h
Помимо длины регистра, диаметра труб и количества секций, необходимо определиться еще и расстоянием между секциями h
  • При монтаже змеевикового регистра эта величина определяется размерами используемых отводов. В частности, в данном случае будет интересовать значение F – от оси трубы до торца отвода после поворота на 90 градусов.

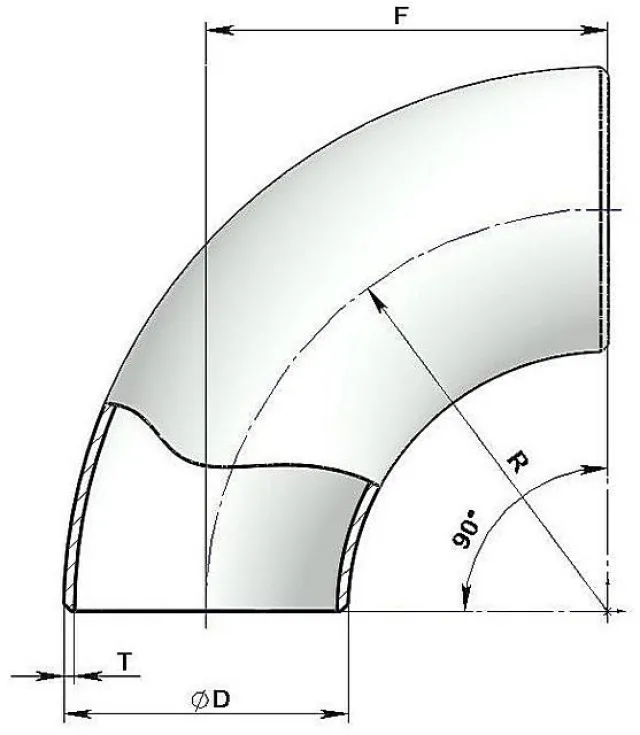

В данном случае нас интересует так называемая высота отвода - F
В данном случае нас интересует так называемая высота отвода — F

Вполне очевидно, что расстояние между секциями получится:

h = 2F — D

  • Если собирается обычный секционный регистр, то расстояние между трубами придется задавать самостоятельно. Рекомендуемая величина этого просвета:

h = D+ 50 мм

По тому же принципу можно подходить и в случае, когда регистр планируется монтировать из профильной трубы, но только вместо диаметра поставляется высота прямоугольного или квадратного профиля (естественно, учитывая его пространственное расположение к конструкции регистра).

Этот рекомендуемый просвет снизит негативное встречное влияние инфракрасных протоков от соседних секций, когда они начинают взаимно «глушить» друг друга. Таким образом, при соблюдении рекомендованных расстояний эффективность теплоотдачи регистра отопления значительно выиграет.

Самостоятельное изготовление регистров отопления

Итак, если решено изготовить регистр самостоятельно, то для этого прежде всего потребуется подготовить необходимые материалы и инструменты. Из инструментов понадобится:

Стандартный набор для выполнения электросварочных работ
Стандартный набор для выполнения электросварочных работ
  • Сварочный аппарат и электроды;
  • Шлифовальная машинка угловая («болгарка»);
  • Газовый ключ;
  • Молоток;
  • Щетка с металлическим ворсом;
  • Строительный уголок;
  • Тиски (лучше всего – трубные), струбцины;
  • Электродрель со сверлами по металлу;
  • Рулетка;
  • Строительный уровень.

Кроме этого, обязательно нужно подготовить все необходимые защитные принадлежности для работы с дуговой сваркой — это специальный костюм, рукавицы, маска, надежные непрогораемые сапоги или ботинки.

Подготовку материалов, требуемых для изготовления такого прибора отопления, лучше рассмотреть на конкретном примере. Допустим, требуется собрать модель регистра, представленную на чертеже.

Цены на сварочные аппараты

сварочный аппарат

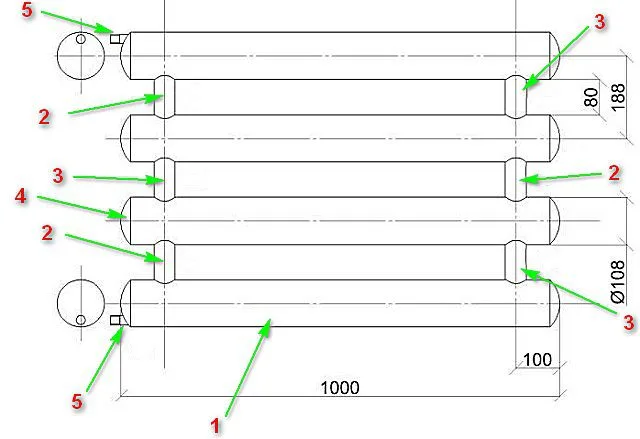

Чертеж планируемого к изготовлению регистра может выглядеть примерно так
Чертеж планируемого к изготовлению регистра может выглядеть примерно так

Такой регистр состоит из четырех секций, имеющих длину в 1000 мм, изготовленных из стальной трубы диаметром 108 мм. Для его полной сборки потребуется приобрести:


позиции
Наименование деталиПараметры деталейЕд. измер.Количество деталей
1.Стальная трубаØ 108 (Ду 100 мм)Шт.4
2.Перемычка непроходнаяØ 48×3,5 (Ду 40 мм)Шт.3
3.Перемычка проходнаяØ 48×3,5 (Ду 40 мм)Шт.3
4.Заглушка эллиптическая торцеваяØ 108 (Ду 100 мм)Шт.8
5.Штуцер с наружной резьбойG½ дюйма (Ду 15 мм)Шт.2

Кроме перечисленных деталей, потребуются два шаровых крана, соответствующих по диаметру штуцерам, которые устанавливаются на входе и выходе теплоносителя, на трубах контура отопительной системы, а также можно установить на верхней секции кран для отвода воздуха из системы.

Необходимо, кроме того, заранее продумать детали крепления регистра к стене или же установки его на пол – это могут быть мощные кронштейны, подставки или ножки, съемные или приваренные стационарно. В любом случае, следует всегда иметь в виду, что сам по себе регистр нередко получается весьма массивным, а если добавить еще вес теплоносителя, то значение надежных креплений становится очевидным.

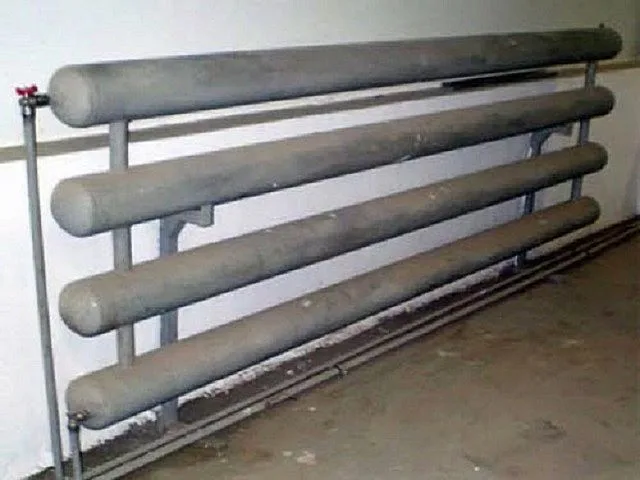

Крупный массивный регистр, подвешенный на двух мощных кронштейнах
Крупный массивный регистр, подвешенный на двух мощных кронштейнах

На этой иллюстрации представлен вариант регистра, закрепленного на стене кронштейнами-подставками. Кроме этого, здесь хорошо видны краны, которые установлены на трубах подводки – вход и выход теплоносителя у данной модели находятся с одной стороны.

Последовательность сборочных работ

Работы по изготовлению регистра самой простой конструкции производятся в следующем порядке:

  • Вначале выполняется подготовка деталей. В первую очередь это касается секций регистра – трубы размечаются по длине согласно схеме, и нарезаются с помощью «болгарки».
  • Теперь все внутренние поверхности нарезанных труб рекомендовано зачистить от налета ржавчины и попавшего внутрь мусора и пыли. Этот процесс необходим для снижения сопротивления циркуляции теплоносителя. Очистку можно провести подручными средствами, с помощью круглой щетки с металлическим ворсом, которую нужно будет надежно закрепить на арматуре, в данном случае, длиной в 1200÷300 мм. Затем, хорошо было бы удалить осыпавшийся со стенок мусор напором воздуха или воды. При использовании последнего варианта, трубу после этого нужно хотя бы минимально просушить.
Такие сферические заглушки выпускаются к любому диаметру труб. Впрочем, некоторые матера предпочитают глушить трубы просто стальными пластинами.
Такие сферические заглушки выпускаются к любому диаметру труб. Впрочем, некоторые матера предпочитают глушить трубы просто стальными пластинами.
  • Следующим шагом подготавливаются заглушки. Их нужно также очистить от ржавого налета, и в двух из них высверлить отверстия соответствующих диаметров — для установки штуцеров.

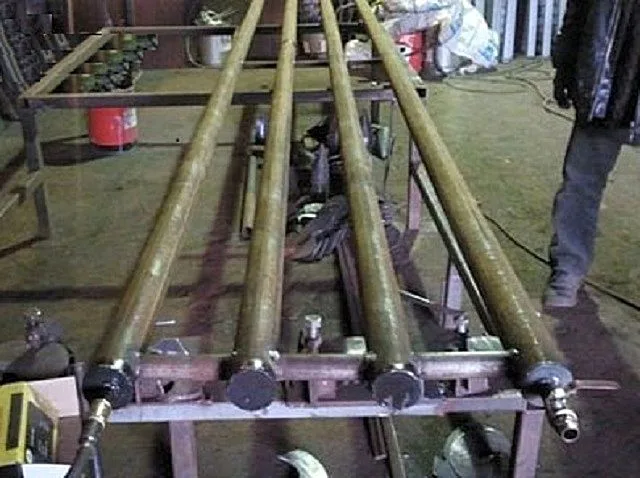

Сборка крупного регистра отопления. Желательно подготовить для этого соответствующее рабочее место, чтобы обеспечивалась фиксация деталей, исключались перекосы, искривления общей плоскости регистра и т.п.
Сборка крупного регистра отопления. Желательно подготовить для этого соответствующее рабочее место, чтобы обеспечивалась фиксация деталей, исключались перекосы, искривления общей плоскости регистра и т.п.
  • В высверленные отверстия устанавливаются и привариваются штуцеры, после чего сами заглушки нужно приварить к торцам труб – в соответствии с чертежом, на входе в регистр и на выходе из него.
  • Далее, по размерам чертежа на трубах делается разметка мест, где будут привариваться перемычки.
  • В местах, где будут устанавливаться проходные каналы, в трубе нужно будет просверлить отверстия, соответствующие диаметру перемычки. Следует проявить внимательность в этом вопросе – чтобы неверными действиями при монтаже не нарушить запланированного направления тока теплоносителя.
  • Теперь на отверстия в горизонтальных секциях привариваются проходные перемычки, а затем в отмеченных точках, где отверстия не высверливались – непроходные. В паре эти перемычки соединят между собой секции регистра и зададут правильное направление потока жидкости.
  • Все сварочные швы нужно очень хорошо зачистить, иначе регистр будет выглядеть неаккуратно.
  • Далее, прежде чем окрашивать регистр и устанавливать его в отопительный контур, необходимо проверить герметичность прибора. Для этого его заполняют водой через верхний штуцер, герметично закрыв нижний, и создают избыточное давление. Если хотя бы на одном из сварочных швов обнаружится течь, или даже просто «слеза», то теплоноситель потребуется слить, а шов проварить дополнительно.
  • Металлическую поверхность батареи после проверки рекомендуется покрыть термостойкой краской по металлу, которая предотвратит коррозию на внешних стенках регистра, сделает прибор более привлекательным внешне.

Если планируется изготовить мобильный вариант регистра, то в него устанавливается ТЭН. Его устанавливают на нижней секции прибора, в одной из торцевых заглушек.

Переносной регистр отопления – он не врезается в систему, а работает от встроенного ТЭНа
Переносной регистр отопления – он не врезается в систему, а работает от встроенного ТЭНа

Однако, в этом случае заглушку лучше не приваривать намертво, поэтому или приобретается ее вариант с внешней резьбой, а в трубе нарезается внутренняя резьба, или используется фланцевое соединение с несколькими болтами и уплотнительным кольцом. Съемная заглушка необходима на случай выхода из строя ТЭНа — чтобы для его замены не пришлось прибегать к резке и сварке металла.

Как правило, мастера предпочитают заполнять мобильные регистры трансформаторным маслом, которое имеет температуру кипения около 300°С. Масло должно быть чистым, без примесей, и неиспользованным ранее, тогда регистр, заполненный им, прослужит не менее 20 лет. Наполнение емкости таким теплоносителем производится на 85% от общего объема, так как при нагревании масло будет весьма значительно расширяться.

Для автономного регистра отопления гарантией безопасной работы будет собственный расширительный бачок и воздухоотводчик.
Для автономного регистра отопления гарантией безопасной работы будет собственный расширительный бачок и воздухоотводчик.

В любом случае, если регистр не подключен к общей системе отопления и работает автономно (например, тот же ТЭН или встроенный миниатюрный электродный котел), то в верхнюю трубу прибора обязательно должен быть врезан расширительный бачок и воздухоотводчик.

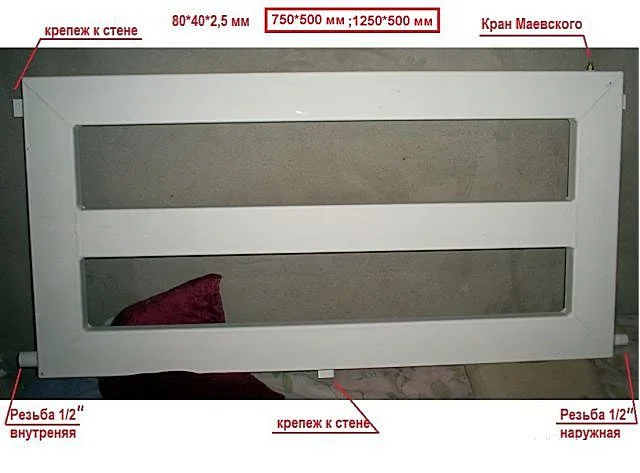

Регистр отопления из профильной трубы. После окрашивания он вполне подойдет для жилой комнаты. Его мощность несложно рассчитать с помощью предлагаемого выше калькулятора.
Регистр отопления из профильной трубы. После окрашивания он вполне подойдет для жилой комнаты. Его мощность несложно рассчитать с помощью предлагаемого выше калькулятора.

Как говорилось выше, регистр можно изготовить и из профильной трубы. Пример такого прибора представлен на данном иллюстрации Кстати, на ней же указаны размеры, по которым при наличии опыта слесарных и сварочных работ можно изготовить детали конструкции и собрать этот достаточно компактный регистр, который будет неотличим от заводского.

Монтаж регистра в систему отопления

Способы соединения

Существует два способа установки прибора в систему отопления – это резьбовое соединение или приваривание.

Монтаж регистра путем резьбового соединения осуществляется через шаровой кран или же с помощью муфты (фитинга) или с применением накидной гайки-«американки». Если выбирается этот способ установки, то штуцер, привариваемый к заглушке должен иметь наружную резьбу.

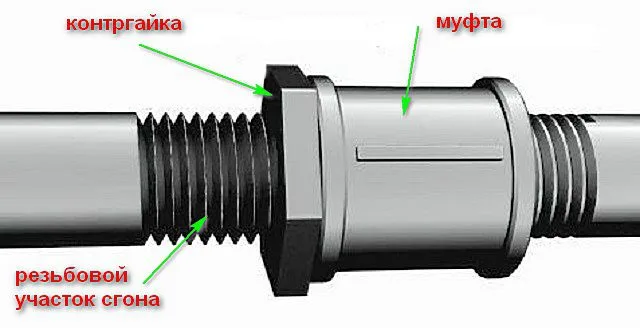

«Классический» сгон, которым уже не один десяток лет широко пользуются все сантехники для монтажа врезок в трубопроводы
«Классический» сгон, которым уже не один десяток лет широко пользуются все сантехники для монтажа врезок в трубопроводы

Если же планируется для соединения использовать сварку, то ею соединяется штуцер, вкрученный в шаровый кран, с трубой контура отопления.

У каждого из способов есть свои достоинства и недостатки. Например, если соединение резьбовое, то при возникновении протекания, дефект можно устранить достаточно быстро. Для этого необходимо:

 — Слить из системы воду;

— Затем разводным газовым ключом скрутить контргайку и муфту в одну сторону;

— Хорошо просушить резьбу труб;

— Затем намотать на нее в качестве уплотнителя традиционную паклю с герметизирующей пастой или какой-то иной современный синтетический уплотнитель;

— Вернуть муфту и контргайку на место, плотно затянуть.

Если же трубы соединены сваркой, то придется также слить теплоноситель, а затем с помощью «болгарки» срезать область течи и снова произвести сварочные работы. При этом нужно учитывать то, что сварка не пощадит стены и обои, а также напольное покрытие, непременно оставив на них следы.

Сварное соединение будет надежнее резьбового, если шов сварен качественно, что под силу только профессиональному сварщику. Без гарантированного опыта за эту операцию лучше даже не браться – качественно обварить трубу небольшого диаметра, к тому же идущую вдоль стены – это задача для профессионала.

Особенности монтажа

В целом установка регистров в отопительный контур практически не отличается от монтажа традиционных радиаторов. Единственное различие — это размеры и массивность конструкции.

Чтобы приборы были смонтированы правильно, при их установке необходимо соблюдать некоторые правила:

  • Необходимо учитывать расстояние между регистром и стеной, а также оконным проемом, так как оно должно быть не менее 25 мм от стены и столько же – от поверхности пола. А между подоконником и регистром следует предусмотреть 50 мм — это необходимо для того, чтобы часть вырабатываемого тепла не уходило в стену.
  • Если для сборки конструкции используется резьбовое соединение, то для его уплотнения устанавливаются паронитовые прокладки, качественная ФУМ-лента или же пакля (сантехнический лен) с герметизирующей пастой (типа «Unipak»).
  • Окраска любых регистров, изготовленных из обычной стальной трубы, является обязательной операцией, так как она предотвратит появление и распространение очагов коррозии. Вместе с тем следует учитывать, что теплопроводность при нанесении слоя краски несколько снизится, но зато длительность эксплуатации регистра возрастет. Во всяком случае, слишком толстый слой краски – тоже противопоказан.
  • Уклон по всей длине труб-подводок к регистрам в сторону движения теплоносителя должен составлять 5÷10 мм на метр или 0,05% от длины батареи. Однако, если длина подводки 500 мм и менее, то уклон делать не обязательно.
  • Монтажные работы рекомендовано производить до начала отопительного сезона — так можно проверить правильность и качество установки, расчетную мощность регистра, произведя пробный его запуск, и при необходимости, внести необходимые корректировки.

Для того чтобы увеличить срок службы регистров, необходимо периодически выполнять ряд несложных мероприятий. Впрочем, любая система отопления требует проведения регулярных ревизий, поэтому регистры также не являются исключением.

  • Проверку состояния сварных швов и резьбовых соединений рекомендовано проводить хотя бы два раза в год — после и перед началом отопительного сезона. При обнаружении повреждений или даже их признаков (например, легкая желтая «патина» на краске в месте расположения сварного шва или резьбового соединения), следует их сразу же устранить, например, поменять ненадежную прокладку, проварить шов или заменить кран.
  • Также необходимо контролировать температурный режим работы каждой трубы, установленной в конструкцию.
  • Чтобы внутри автономной системы отопления образовывалось меньше накипи и ржавчины, при использовании в качестве теплоносителя воды следует добавить в нее некоторое количество технической соды, которая смягчит агрессивность жидкости.
  • Любая батарея требует периодической очистки от пыли, а некоторые – и нанесения свежего слоя краски. К таким приборам относятся и регистры.

Как можно заключить, исходя из перечня мер по уходу за регистрами, они неприхотливы, и поэтому надежно будут обогревать дом не один десяток лет.

*  *  *  *  *  *  *  *

Итак, любой собственник жилья, предпочитающий сэкономить на приобретении отопительных приборов и умеющий работать со сварочным аппаратом, может самостоятельно изготовить регистры отопления. Впрочем, не стоит слишком уж превозносить достоинства таких приборов теплообмена – в сравнении с современными радиаторами по критериям тепловой мощности они все равно проигрывают «с разгромным счетом». Так что обращаться к вопросу самостоятельного изготовления регистров (если исходить с позиций экономии первичных вложений), будет целесообразно, наверное, лишь в том случае, если трубы можно раздобыть чуть ли не даром.

В завершение публикации – видеосюжет об изготовлении регистра отопления из профильной трубы:

Видео: Процесс изготовления небольшого регистра отопления из профильной трубы

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
5

Добавить комментарий
