Несмотря на широкий ассортимент современных обогревательных приборов и современных систем отопления, твердотопливные печи вовсе не собираются сдавать свои позиции популярности. Это вполне объяснимо – наличие такого отопительного сооружения дает определенное ощущение автономности – даже при самых неблагоприятных обстоятельствах, вызванных перебоями подачи других энергоносителей, печь с запасом топлива поможет и обогреть дом, и приготовить еду для семьи.

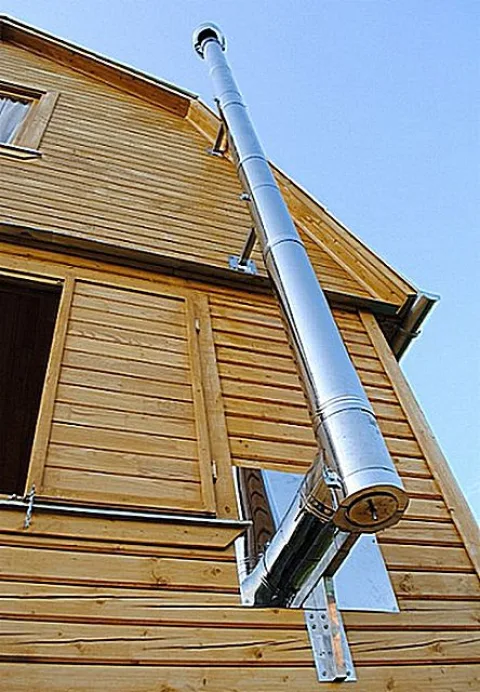

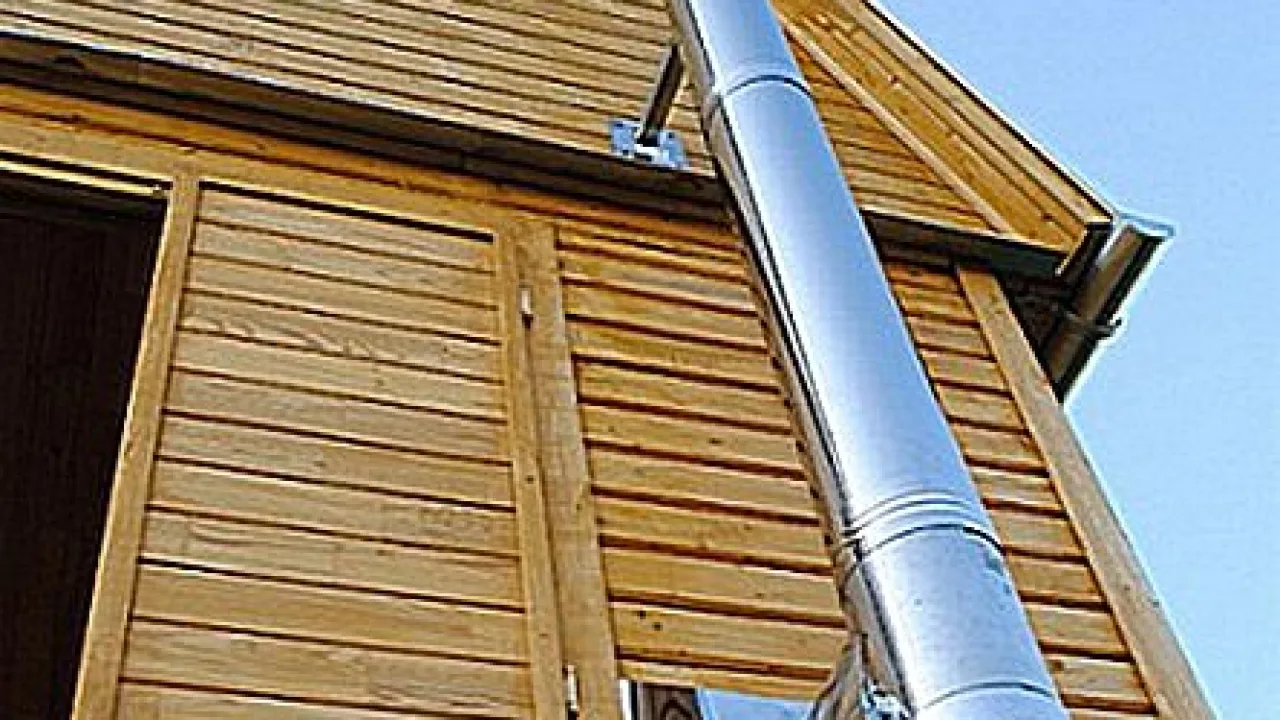

Сэндвич трубы для печей

Сэндвич трубы для печей

Но печь будет работать эффективно и с должным уровнем безопасности только в том случае, если она спроектирована, сложена или изготовлена с соблюдением всех необходимых требований. А одним из ключевых условий функционирования печи является продуманная и надежная система отвода продуктов сгорания – дымоход. Существует несколько вариантов оборудования этой системы – от выкладывания классической трубы «по старинке» из кирпича, до применения совершенно новых, порой даже неожиданных технологических решений с применением современных композитных материалов. А на пике популярности в этом вопросе в наше время, наверное, находятся сэндвич трубы для печей.

Что из себя представляют сэндвич трубы для печей, как они различаются, что необходимо знать об их выборе и основных правилах проектирования системы – обо всем этом в настоящей публикации.

Что из себя представляют сэндвич трубы и их основные достоинства

Разработчики сэндвич-дымоходов ставили перед собой задачи минимизации недостатков, характерных для практически всех дымоходов, независимо от материала их изготовления.

Любая дымоходная труба подвержена негативному разрушительному влиянию как изнутри, так и снаружи. Продукты сгорания имеют высокую температуру и весьма агрессивный химический состав, что приводит к эрозии или коррозии материалов внутреннего канала. Кроме того, канал дымохода со временем зарастает сажей, снижающей проходимость трубы, и в итоге – эффективность и степень безопасности печи.

Снаружи на открытых участках на трубы действуют внешние факторы – повышенная влажность, атмосферные осадки, колебания температур воздуха на улице. Кроме того, разница температур снаружи и внутри дымохода приводит к активному образованию конденсата – а это, в свою очередь, повышает вероятность обложения сажных наростов.

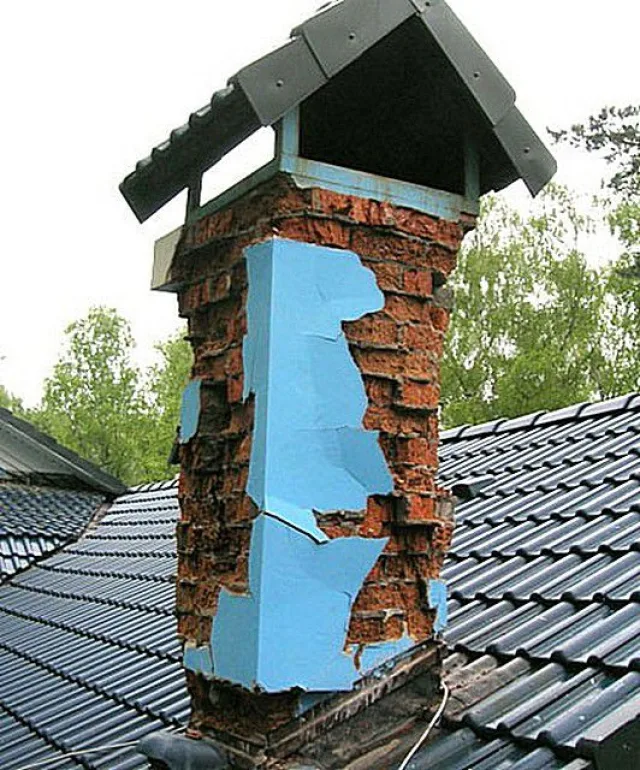

Печальная картина внешней эрозии кирпичного дымохода

Печальная картина внешней эрозии кирпичного дымохода

«Классические» кирпичные дымоходы, хотя и считаются проверенными временем, имеют целый «букет» недостатков.

  • Во-первых, прямоугольное сечение канала отнюдь не является оптимальным – в нем неизбежно происходят ненужные завихрения газового потока. Снижающие общую тягу.
  • Во-вторых, невозможно добиться идеальной гладкости стенок канала – пористая структура кирпича все равно будет способствовать сажным отложениям.
  • В-третьих, сам по себе кирпичный дымоход представляет весьма массивную конструкцию, достаточно сложную в возведении и требующую надежной основы.

2016-02-24_121140Как выкладывается кирпичный дымоход

Если выбран именно такой вариант, то необходимо строго соблюдать целый ряд важных правил. О том, как сложить кирпичный дымоход своими силами – в специальной публикации нашего портала.

  • И в-четвертых, даже качественный кирпич по воздействием целого комплекса негативных влияний повержен эрозии, и картина рассыпающихся дымоходных труб – отнюдь не редкость.

Значит, чтобы дымоход был оптимальным, его нужно делать с круглым сечением, гладкими внутренними стенками, из жаростойкого, стойкого к эрозии и коррозии материала. и достаточно легким, чтобы не утяжелять всей конструкции печи. Казалось бы, всем этим требованиям отвечают современные виды нержавеющих сталей. Однако, такая упрощенная схема невозможна по целому ряду причин:

  • Любой металл обладает высокой теплопроводностью, а высокая разница температур внутри дымоходного канала и снаружи может разрушительно действовать на тонкие стенки, и  что самое главное, приводит к обильному конденсированною водяных паров, всегда содержащихся в составе продуктов сгорания.
  • Быстрое остывание газов на открытых участках дымохода неизбежно проведет к снижению тяги печи.
  • Участки металлической трубы, расположенные внутри здания, нагреваются до очень высоких температур, а это небезопасно и с противопожарной точки зрения, и с позиций высокой вероятности получения случайной травмы – ожога.

Этот комплекс проблем полностью или в максимально возможной степени бы разрешён созданием сэндвич-конструкции дымоходной трубы. Внутренний канал и внешняя поверхность такой конструкции представляет собой два отдельных металлических цилиндра, разделенных прослойкой жаропрочного термоизоляционного материла, обладающего выраженно низкой теплопроводностью.

Принципиальное строение дымоходной сэндвич-трубы

Принципиальное строение дымоходной сэндвич-трубы

Внутренний канал всегда должен исполняться из нержавеющей стали особого типа, с надежной проваркой шва – обычно применяется аргоновая сварка.

Внешний кожух – тоже металлический, но здесь уже возможны варианты. Безусловно, самым стойким к внешним воздействиям станет кожух из нержавейки. Однако, иногда в целях экономии приобретают и более дешевые варианты, в которых внешняя труба выполнена из оцинкованной стали.

В качестве термоизоляционной прослойки чаще всего применяется минеральная вата из базальтового волокна, как самая стойкая к высоким температурам. Высокая плотность базальтовой ваты (от 120 до 200 кг/м³) обеспечивает необходимую прочность конструкции. Толщина этой прослойки может различаться – от 25 и даже до 100 мм. Это зависит от параметров отопительного оборудования и, в определенной мере, от климатических условий региона.

Большое удобство такой конструкции, что в ней тщательно продуманы вопросы монтажа отдельных деталей в единую систему. Для этого предусмотрены соединительные узлы в виде раструбов и зауженных участков, специальных хомутов, стопоров, иногда – фланцев и т.п.

Такая система дымохода для печи сразу приобретаем целый ряд важных достоинств:

  • Масса всей системы дымохода в сборе – не столь велика, то есть не придется усиливать фундамент печи и ее конструкцию, как в случае с кирпичной трубой.
  • Дымоход можно расположить на кронштейнах вертикально вдоль наружной стены здания. А это – упрощение сборки, особенно при проходах через перекрытия, и существенная экономия полезного пространства внутри помещений.
  • Система очень «гибкая» в плане возможностей ее размещения. Производители предусматривают широкий ассортимент дополнительных узлов и комплектующих, позволяющих быстро и надежно собрать дымоход необходимой конфигурации. Появляется возможность обойти возможные препятствия, не прибегая с масштабным переделкам конструкции дома.

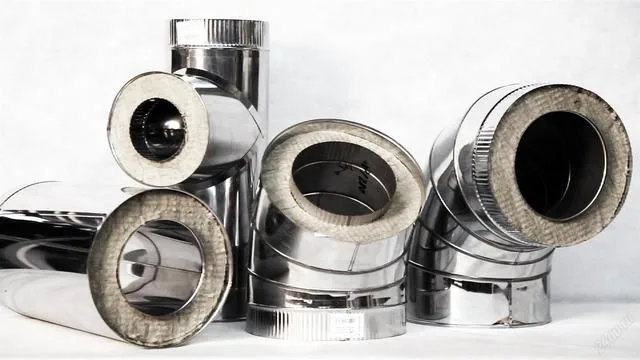

Большой выбор профильных элементов дает возможность собрать дымоход любой допустимой конфигурации

Большой выбор профильных элементов дает возможность собрать дымоход любой допустимой конфигурации

  • Разница температуры снаружи и внутри компенсируется термоизоляционным слоем. Такая стабильность гарантирует нормальную устойчивую тягу, а выпадение конденсата и отложения сажи сводятся к минимуму.
  • Внешняя поверхность сэндвич-трубы при правильной сборке не разогревается до критических температур, то есть существенно повышается безопасность эксплуатации дымохода.
  • Сборка такого дымохода, при соблюдении всех технологических рекомендаций – это доступное и интуитивно понятное мероприятие, не требующее какой-либо специальной подготовки.

Есть у таких дымоходов и определенные недостатки:

  • Качественный комплект будет стоить достаточно дорого.
  • Со временем под воздействием высоких и низких температур на стыках отдельных узлов могут появиться признаки разгерметизации – это требует особого внимания: регулярных проверок и,  при необходимости, профилактических работ.
  • Ограниченность общего срока эксплуатации. Несмотря на то, что качественная нержавейка отличается высокой устойчивостью, процессы старения ее тоже не обходят стороной. Как правило, производители гарантируют до 15 лет безаварийной эксплуатации своих изделий. Впрочем, и любой другой дымоход за такой период наверняка потребует каких-либо ремонтно-восстановительных работ.

Как выбрать металлический сэндвич-дымоход

Как уже говорилось, стоимость подобной дымоходной системы – достаточно высока, и замена некачественных участков трубы может вылиться в немалые затраты. Поэтому очень важно уметь правильно оценить изделия при выборе, чтобы разочарование не пришло уже после одного — двух лет эксплуатации.

Критерии выбора можно условно разделить на несколько категорий. Так, в первую очередь оценивается качество материалов, использованных при производстве сэндвич-труб. Выбираются необходимые линейные параметры – то есть диаметр дымоходного канала, высота будущей трубы, толщина утеплительного слоя. Важно сразу продумать особенности создаваемой конструкции, чтобы оценить, все ли комплектующие доступны в продаже для ее монтажа.

Оценка качества материалов изготовления

Неискушенному глазу все нержавеющие сплавы кажутся одинаковыми. Новая труба отливает блеском – но это вовсе не является критерием качества металла.

Та же «красивая и блестящая» труба через непродолжительный срок может деформироваться и даже попросту прогореть насквозь – увы, тому немало свидетельств в интернете. А подобная ситуация – это прямая дорога к пожару или к отравлению угарным газом.

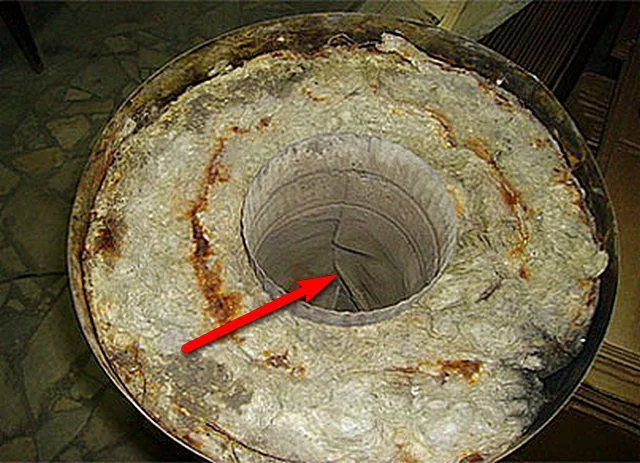

Стрелкой показан участок деформации и прогорания внутреннего канала сэндвич-трубы

Стрелкой показан участок деформации и прогорания внутреннего канала сэндвич-трубы

К сожалению, приходится констатировать то, что повышенный спрос на подобные дымоходы породил и «теневой сектор» их производства, где используются материалы, малопригодные для таких целей. Бывает и иная ситуация, когда вполне качественный сэндвич был применен в условиях, на которые он просто не рассчитан. Например, труба, которая вполне подойдет для газового котла, непригодна для использования с твердотопливной печью.

Марка нержавеющей стали

Выбирая сэндвич-трубы, необходимо заострить внимание на марку стали, которая использована в первую очередь для внутреннего канала. Этот параметр должен быть указан в паспортной документации изделия, если, конечно, оно выпущено добросовестным производителем. Если марка стали не указана, то лучше поискать иной вариант.

Итак, могут встретиться следующие марки нержавейки:

- АISI 430. Такая сталь относится к разряду самых недорогих. Она вполне подойдет для внешней облицовки сэндвича, так как ее стойкости к атмосферным явлениям – вполне достаточно. А вот для внутренней трубы она не подходит категорически. Ее состав предопределяет неважную свариваемость, то есть получить герметичный шов – весьма проблематично. Не отвечает такая сталь и требованиям повышенной термостойкости.

- АISI 439. Этот сплав обогащен титановыми добавками, что существенно повышает его устойчивость к коррозии и механическую прочность. Трубы из такой стали вполне пригодны для любых газовых установок, а также для твердотопливных котлов и печей, но только небольшой тепловой мощности.

- АISI 316. У этой стали выраженная коррозионная устойчивость практически ко всем агрессивным веществам. Термоустойчивость – средняя, поэтому труба подойдет лишь для оборудования, работающего на газе.

- АISI 304. Сталь не самых высоких показателей термостойкости, поэтому от использования в качестве внутреннего канала у серьезных производителей обычно не используется. Для внешних кожухов подходит отлично.

- АISI 321 и АISI 316i. Обладают отличной термостойкостью и хорошей пластичностью, легко поддаются высококачественной сварке. Такие трубы вполне подойдут для большинства типов котельного и печного оборудования, так как выдерживают без деформации нагрев до 850 °С.

- АISI 310S. Полностью универсальная сталь, выдерживающая нагрев до 1000 °С. Вполне подойдёт даже для мощных твердотопливных печей и котлов, работающих по принципу дожига пиролизных газов. Единственный условный недостаток – высокая цена.

Зная параметры совей печи, можно подобрать и оптимальную марку нержавеющей стали.

Не стоит забывать еще про один способ проверки нержавейки. Он, конечно, не даст точной картины, но зато поможет сразу избежать покупки некачественной подделки:

Необходимо взять обычный магнит и попытаться «приклеить» его к внутренней стенке вертикально стоящей сэндвич-трубы. Магнит не должен удерживаться – в идеале он просто соскользнёт вниз. Если же он удержался на месте или спускается вниз с видимым торможением – «черная» составляющая такой стали чересчур высока, и труба непригодна для дымохода.

Тип утеплительного материала

Как уже отмечалось, в качестве утеплительного материала для термоизоляционной прослойки должна использоваться исключительно базальтовая минеральная вата. Ни в коем случае, какой бы ни казалась привлекательной цена, не стоит приобретать сэндвич трубы с наполнением из стекловаты. Коэффициент теплопроводности у стекловаты ничуть не хуже, то термостойкость – совсем иная. При температурах около 300 °С начинается ее спекание, проседание в размерах, и все ее достоинства сводятся к нулю. Кроме того, стекловолокна – очень ломкие, и утеплительный слой не отличается объемной стабильностью, склонен к усадке.

В действительно качественных сэндвич-трубах производители используют утеплители ведущих брендов – ROCKWOOL, PAROC и им подобные.

Диаметр дымоходного канала и толщина утеплителя

Производители предусматривают достаточно широкую линейку диаметров сэндвич труб. Так, выпускаются модели с внутренней трубой от 110 и до 300 мм, с различной толщиной утеплительного слоя, то есть разным внешним диаметром конструкции.

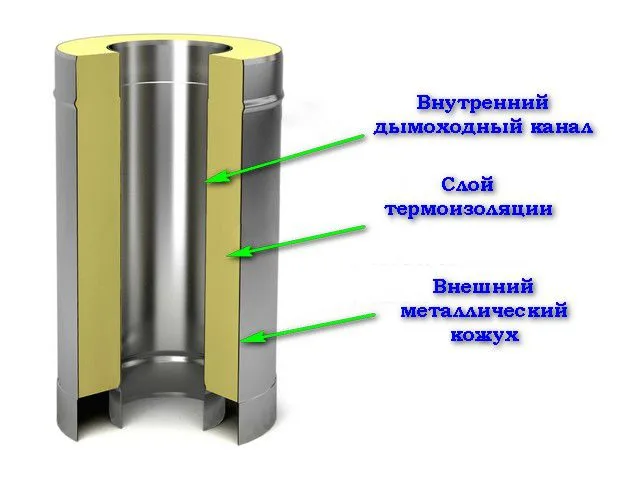

Основные параметры сэндвич трубы - диаметр внутреннего канала, толщина утеплителя и, соответственно, размер наружного кожуха

Основные параметры сэндвич трубы — диаметр внутреннего канала, толщина утеплителя и, соответственно, размер наружного кожуха

Если приобретается новое оборудование, котел или печь, то в паспортных данных обязательно указывается необходимый диаметр дымоходной трубы – этого значения и следует придерживаться. Сложнее, если дымоход планируется к установке на кирпичную или самодельную метлалическую печь – здесь важно не ошибиться с этим параметром.

В этом случае можно поступить несколькими способами. Первый, несложный – сориентироваться по таблице, показывающей зависимость тепловой мощности оборудования и диаметра дымохода.

Тепловая мощность твердотопливной печиМинимальное сечение прямоугольного дымоходаПлощадь поперечного сечения трубыМинимальный диаметр внутренней трубы сэндвич-дымохода
кВткКал/час
до 3,5до 3000140×140 мм19600 мм²158 мм
3,6 ÷ 5,23000 ÷ 4500140×200 мм28000 мм²189 мм
5,3 ÷ 7,04500 ÷ 6000140×270 мм37800 мм²220 мм

Можно ориентироваться и на примерный расход имеющейся печью того или иного топлива. Для расчета в этом случае применяют следующую формулу:

S = Vg / Wg

где:

S – площадь поперечного сечения дымоходного канала.

Vg – объем продуктов сгорания.

Wg – скорость движения газов по дымоходной трубе (оптимальной считается 2 м/с).

Таким образом, чтобы вычислить диаметр, необходимо применить формулу площади круга:

d = √4 × S / π = √(4 × Vg / Wg) / π = √2 × Vg / π

Остается невыясненной величина Vg. Она рассчитывается следующим соотношением:

Vg = М × Vу × (1 + T / 273) / 3600

где:

М – общая примерная масса топлива, сжигаемого за один час.

– удельный объем продуктов сгорания от сжигания 1 кг топлива.

Т – температура на выходе из дымоходной трубы

273 – разница между значением температурного нуля в градусах Цельсия и Кельвина.

3600 – количество секунд в часе, для приведения значения к единым величинам.

Итак, формула приобретает следующий вид:

d =  √(2 × М × Vу × (1 + T / 273) / (3600 × π))

Значения и T можно принять табличные, воспользовавшись расположенной ниже таблицей.

Тип топливаСредняя калорийность топлива, кКал/кгУдельный объем продуктов сгорания от сжигания 1 кг, м³/кгТемпература на выходе из дымохода, °С
Дрова, средний уровень влажности 25%330010150
Торф кусковой или россыпью, воздушной просушки, влажность до 30%300010130
Торф в брикетах400011130
Бурый уголь470012120
Каменный уголь650017110
Антрацит700017110

Наверняка, формула многим покажется «тяжеловесной», не располагающей к самостоятельному проведению расчетов. Чтобы упростить задачу, ниже размещен калькулятор, в котором уже заложены необходимые арифметические соотношения:

Калькулятор расчета диаметра дымоходной трубы


введите запрашиваемые значения и нажмите кнопку "РАССЧИТАТЬ"
Укажите тип топлива
Укажите средний расход топлива, кг/час
Укажите значение температуры газов на выходе из дымохода

Теперь – о толщине утеплителя. Эта величина находится в зависимости от температуры отводимых их камеры сгорания газов. чем выше нагрев, тем больший слой изоляции требуется для обеспечения нормального режима работы, без потери тяги и выпадения конденсата.

Примерное значение толщины базальтового утепления для сэндвич-труб приведено в таблице:

Разновидность печи или котлаСредняя температура отводимых продуктов сгорания, °СТолщина утеплителя сэндвич трубы
Конденсационные газовые котлы 6025 мм
Обычные газовые котлы 110 - 18025 мм
Котлы на жидком топливе150 - 250 25 мм
Твердотопливные, в том числе пиролизные котлы400 - 700от 50 до 100 мм
Дровяные печи или камины300 - 600от 50 до 100 мм

Для твердотопливных печей, каминов и котлов величина показана в диапазоне от 50 до 100 мм. Следует понимать, что чем толще утеплитель, тем надежнее и качественнее будет и сам дымоход. Но с другой стороны – это повлечет лишние затраты, а также усложнит монтажные работы.

Обычно толщину порядка 100 мм выбирают лишь для экстремальных условий, например, для регионов с критически низкими зимними температурами, или же для котельного оборудования высокой мощности. Для печей, как правило, вполне достаточно будет 50 ÷ 80 мм.

Выбор схемы установки дымохода

При выборе конструкции дымохода обычно рассматриваются две основных схемы – с размещением основного участка на улице, вертикально вдоль стены здания, или внутри помещений дома. У каждой схемы есть свои преимущества и недостатки.

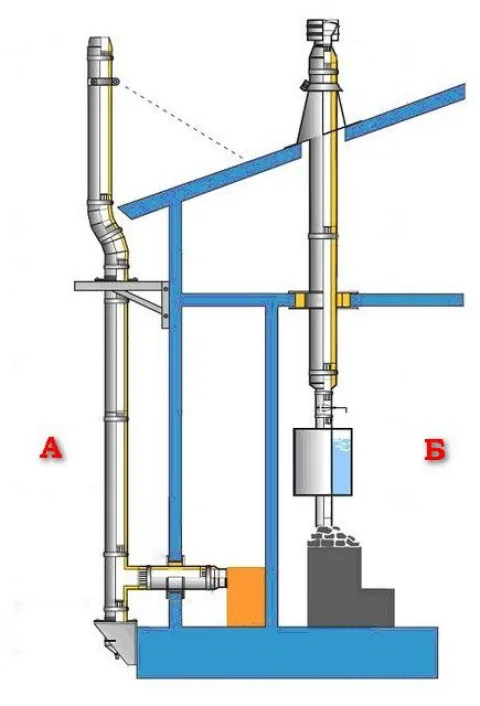

Две базовые схемы монтажа сэндвич-дымоходов - снаружи дома и внутри помещений

Две базовые схемы монтажа сэндвич-дымоходов — снаружи дома и внутри помещений

А – наружное размещение дымоходной труты. После небольшого горизонтального участка (как вариант – совокупность вертикального и горизонтального внутреннего участков) труба проходит через наружную стену, а затем поднимается вверх уже вдоль нее. Основное преимущество – нет необходимости выполнять достаточно сложные работы по проходу дымохода через потолочные или чердачные перекрытия и через кровлю. Монтажные работы из-за этого – намного проще. Вся дымоходная система не оказывает практически никакой весовой нагрузки на отопительный прибор. В помещении экономится место. Резко снижается вероятность создания пожароопасных ситуаций или попадания продуктов сгорания в воздух помещения.

Однако, есть и существенные недостатки. Перепад температур снаружи и внутри сэндвича, особенно на пике зимних холодов – весьма значительный, то есть вероятность появления конденсированной влаги все же остаётся. Это предусматривается при монтаже – обязательно устанавливается сборник конденсата. Труба в максимальной степени подвержена негативным внешним воздействиям, в том числе и вандальным, практически на всем своем протяжении. Для некоторых хозяев играет роль и эстетическая составляющая – дымоход может дисгармонировать с выбранным оформлением фасада.

Б. Внутреннее расположение сэндвич-дымохода в большей мере свойственно, например, для банных построек. Образование конденсата практически исключается или сводится к минимальным величинам. Есть возможность установки на дымоход дополнительных функциональных приспособлений – это может быть водогрейная емкость или корзина для каменки.

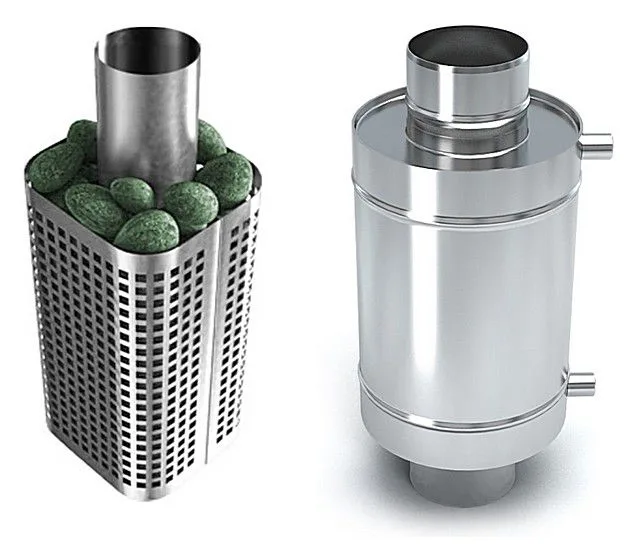

На неизолированном участке можно установить каменку или бак для подогрева воды

На неизолированном участке можно установить каменку или бак для подогрева воды

Кроме того, устанавливается задвижка-шибер, которая позволяет дольше удерживать жар в протопленной парилке.

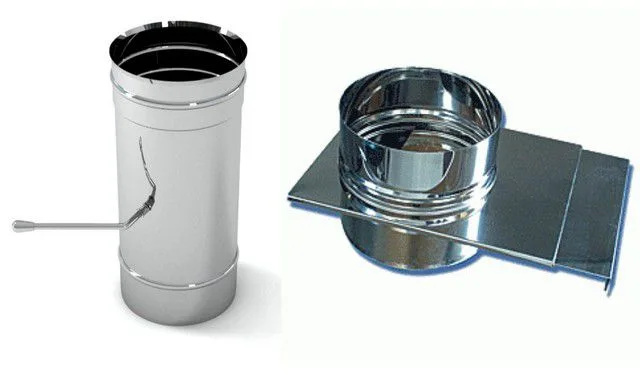

Задвижками-шиберами можно регулировать прогрев банного помещения

Задвижками-шиберами можно регулировать прогрев банного помещения

Сама по себе сэндвич-труба в условиях внутреннего размещения намного меньше подвержена негативным внешним воздействиям.

Недостатки же также весьма значительны. Создание проходов через перекрытия и кровлю – достаточно сложная операция, требующая соблюдения определенных правил, применения специальных элементов, термоизоляционных и гидроизоляционных материалов. Резко повышается риск возникновения опасных ситуаций в случае нарушения герметизации дымохода. И, наконец, «съедается» немало полезного пространства.

Выше уже не раз упоминалось о важности правильного прохода дымохода через стены, перекрытия или кровлю. Это делается неспроста – такой узел является наиболее уязвимым участком во всей конструкции с точки зрения пожарной безопасности.

Запомните важное правило: конструкция сэндвич-трубы в первую очередь рассчитана на минимизацию конденсирования водяных паров. В качестве полноценной противопожарной защиты ее рассматривать нельзя!

Что еще необходимо учитывать при составлении схемы конструкции будущего дымохода?

  • Если предусматривается горизонтальный участок, то его длина не должна превышать 1000 мм. Как правило, его делают не совсем горизонтальным, а с уклоном примерно в 3 градуса в сторону от отопительного прибора – в направлении к сборнику конденсата.
  • Суммарная высота дымохода не должна быть менее 5 метров.
  • Очень важно правильно расположить оголовок трубы над уровнем кровли:

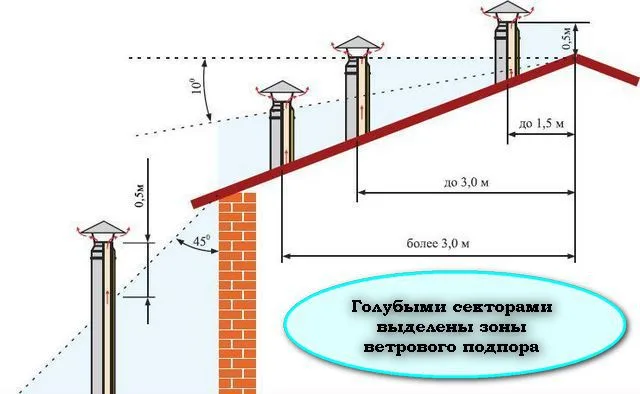

Схема правильного расположения трубы относительно кровли

Схема правильного расположения трубы относительно кровли

- если труба выходит через скатную кровлю на расстоянии 1500 мм и менее от конька крыши, то оголовок должен быть выше конька минимум на 500 мм.

- в той же ситуации, но при расстоянии от 1500 до 3000 мм, оголовок должен как минимум быть на высоте конька.

- если расстояние превышает 3000 мм, то нижняя граница оголовка ограничивается линией, проведенной через вершину конька под углом 10 градусов к горизонту.

- если труба проходит через плоскую кровля, то ее высота относительно покрытия – минимум 500 мм.

В случае расположения трубы вдоль вертикальной стенки дома или какой-либо пристройки, оголовок трубы должен быть выше зоны ветрового подпора минимум на 500 мм. Для вертикальных стенок зона ветрового подпора рассчитывается проведением условной линии  от верхней точки под углом 45 градусов к горизонту (смотри схему).

  • Если выступающий вертикальный участок трубы превышает 1200 мм, то обязательно предусматривается установка специальных хомутов с металлическими растяжками.

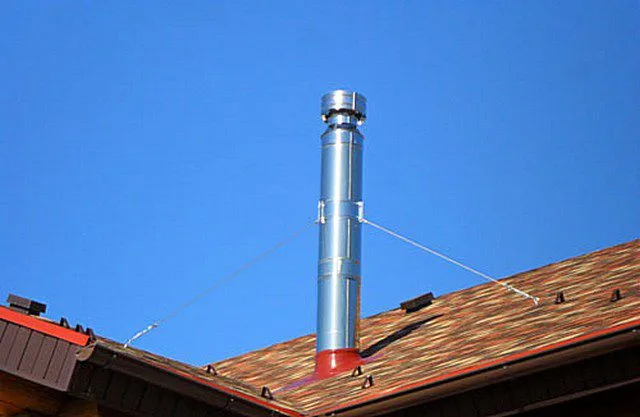

Сэндвич-труба на растяжках

Сэндвич-труба на растяжках

  • При внешнем расположении сэндвич-дымохода вдоль стены, расстояние от наружного кожуха до поверхности фасада не должно быть менее 250 мм. Как правило, производители таких систем предусматривают это требование, комплектуя дымоходы кронштейнами нужной длины.
  • Точки крепления на вертикальный участках должны находиться не далее 2000 мм одна от другой. На наклонных участках этот шаг уменьшается до 1000 мм.
  • Систему следует проектировать так, чтобы свести к минимуму участки обхода выступающих строительных конструкций или балок перекрытия (стропил) – при внутреннем размещении дымохода. Допускается не более трех изменений направления движения потоков газов.

Основные комплектующие дымоходной сэндвич-системы

Производители предусматривают широкий ассортимент необходимых комплектующих для сэндвич-дымоходов

Производители предусматривают широкий ассортимент необходимых комплектующих для сэндвич-дымоходов

Если схема сэндвич-дымохода продумана и составлена, то можно подбирать конкретную деталировку для ее воплощения в жизнь. Благо, производители предусмотрели, наверное, все возможные случаи и предлагают элементы и дополнительные монтажные детали для конструкций любой степени сложности под выбранный диаметр и требуемую толщину термоизоляции.

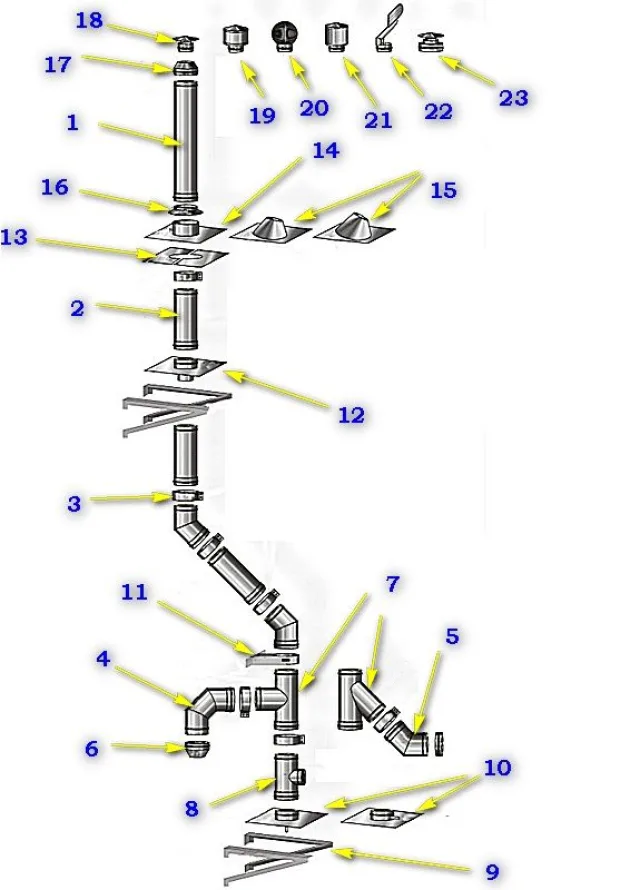

Основные детали системы сэндвич-дымохода

Основные детали системы сэндвич-дымохода

  • Прежде всего, это прямые участки сэндвич-труб. Они, как правило, выпускаются длиной 1000 мм (поз. 1) или 500 мм (поз. 2). С их помощью несложно собрать дымоход любой необходимой длины.
  • Все соединения прямых участков, фигурных и вспомогательных элементов обязательно проводятся с использованием жаростойкого герметика и усиливаются хомутами (поз. 3), которые могут стягиваться болтами или иметь специальный стопорящийся замок.
  • Для перехода с горизонтального участка дымохода на вертикальный (или наоборот) применяется отвод (колено) на 90° (поз. 4).
  • Изменить направление трубы, например, чтобы обойти препятствие (выступ на фасаде, карнизный свес, баку перекрытия и т.п.) поможет отвод на 45° (поз. 5).
  • Конус или иной переходник (поз. 6) служит для подключения к первичному, не оснащенному термоизоляцией участку дымохода, расположенному непосредственно за печью или котлом.
  • Тройник (поз. 7) обычно располагают после прохода трубы через стену. Он подключение трех «веток» — выхода из котла (печи), основного стояка дымохода и ревизионного узла, расположенного снизу. Тройник обычно исполняется не под прямым углом, а с учетом необходимого уклона в 3°, то есть под углом 87°. Тройник может иметь боковой вход и под углом в 45° — это бывает необходимо, когда к одному стояку подключается два обогревательных прибора.
  • Специальный блок ревизии (поз. 8) оснащен герметично закрываемым лючком, через который можно проводить осмотр состояния внутренней полости дымохода.
  • Кронштейны (поз. 9), закрепляемые на стене, воспримут на себя основную весовую нагрузку всей конструкции. В нижней части системы на кронштейны укладывается опорная площадка (поз. 10), которая обычно имеет сливной кран для периодического выпуска наружу скопившегося конденсата. Кран, в зависимости от условий установки, может располагаться снизу или сбоку.
  • На вертикальных и наклонных участках фиксацию трубы к стене обеспечивают специальные кронштейны (поз. 11) с хомутными креплениями.
  • Ближе к уровню крыши обычно устанавливают еще одну пару кронштейнов, на которую монтируется проходная разгрузочная платформа (поз. 12). Это способствует равномерному распределению нагрузки по всей длине дымохода.
  • Если предусматривается проход через кровельное покрытие, то для этого применяются специальные элементы. Сюда можно отнести розетту (поз. 13), которая монтируется под кровельным покрытием, прямую крызу (поз. 14) для плоской кровли, крызы для скатных крыш (поз. 15), которые могут быть рассчитаны на различную крутизну скатов. Сверху крыза, для недопущения проникновения осадков по телу трубы, прикрывается фартуком-окапником (поз. 16).
  • Сверху дымоход может оканчиваться конусом (поз. 17) с установленным над ним простейшим «грибком» (поз. 18). Однако, обычно имеется возможность выбрать и иной оголовок дымохода.

Так, для обеспечения надежной тяги может устанавливаться дефлектор-волпер  (поз. 19) турбовент (поз. 20) или флюгарка (поз. 22). Даже в самый сильный ветер эти устройства предотвратят обеспечат нормальную тягу. Для твердотопливных печей и котлов очень часто важнее установить искрогаситель (поз. 21), чтобы не допустить вылета из трубы недогоревших частиц топлива. Иногда можно ограничиться и термогрибком (поз. 23), который прикроет слой внутренней термоизоляции сэндвич-трубы.

На схеме не показаны потолочные и стеновые проходные узлы дымохода, а это – те элементы, про которые никак нельзя забывать.

Обычно потолочный проходной узел (ППУ) представляет собой коробку цилиндрической или кубической формы. Снизу она жёстко закреплена к металлической пластине, которая подшивается к потолку или стене.

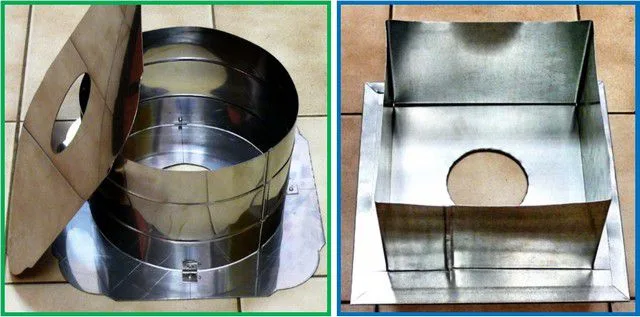

Коробчатые потолочно-проходные узлы

Коробчатые потолочно-проходные узлы

Для закрытия сверху в комплект входит съемная крышка. По центру нижней и верхней пластин вырезаны отверстия, соответствующие диаметру внешней трубы сэндвич-дымохода. После того как труба пропущена через ППУ и смонтирована с нижестоящим участком, все пространство короба плотно заполняется термоизоляционным материалом. Очень часто в этих целях используют набивку из базальтовой минеральной ваты. В переходах через горизонтальные перекрытия вполне можно применить засыпной утеплитель. Так, отличные результаты показывает изоляция вермикулитом.

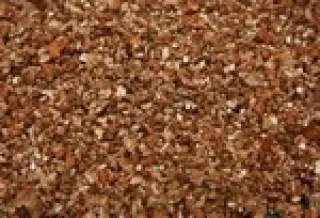

2016-02-25_095925Вермикулит – сыпучий утеплитель высокой эффективности

К сожалению, даже о существовании этого термоизоляционного материала знают далеко не все. И совершенно напрасно – утеплитель вермикулит обладает массой достоинств. Подробнее об этом – в специальной публикации нашего портала.

Могут применяться и готовые решения – своеобразные сэндвич в сэндвиче. Такие блоки чаще используются для прохода трубы на горизонтальном участке через стены.

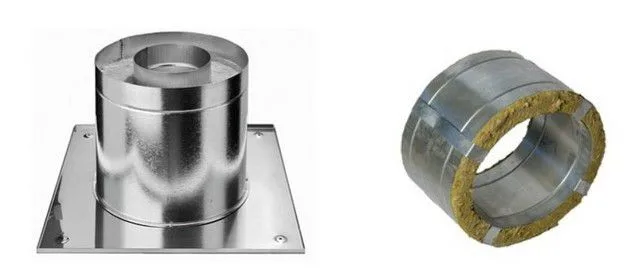

Проходные узлы с готовым термоизоляционным слоем

Проходные узлы с готовым термоизоляционным слоем

Этот узел уже заполнен требуемым слоем термоизоляции, и просто вставляется в вырезанное под него окно, а затем через него проводится дымоходная труба. Может представлять собой также коробчатую конструкцию либо быть в виде проходной гильзы.

Видео: советы по монтажу сэндвич-дымохода внутри помещения

Шаг вперед – сэндвич-дымоходы с керамическим каналом

Вполне логичным шагом в развитии систем сэндвич-дымоходов для печей стало новое технологическое решение, заметно повышающее гарантированный срок службы труб. Оно заключается в том, что внутренний канал изготавливается не из нержавеющей стали. А из особой жаростойкой керамики.

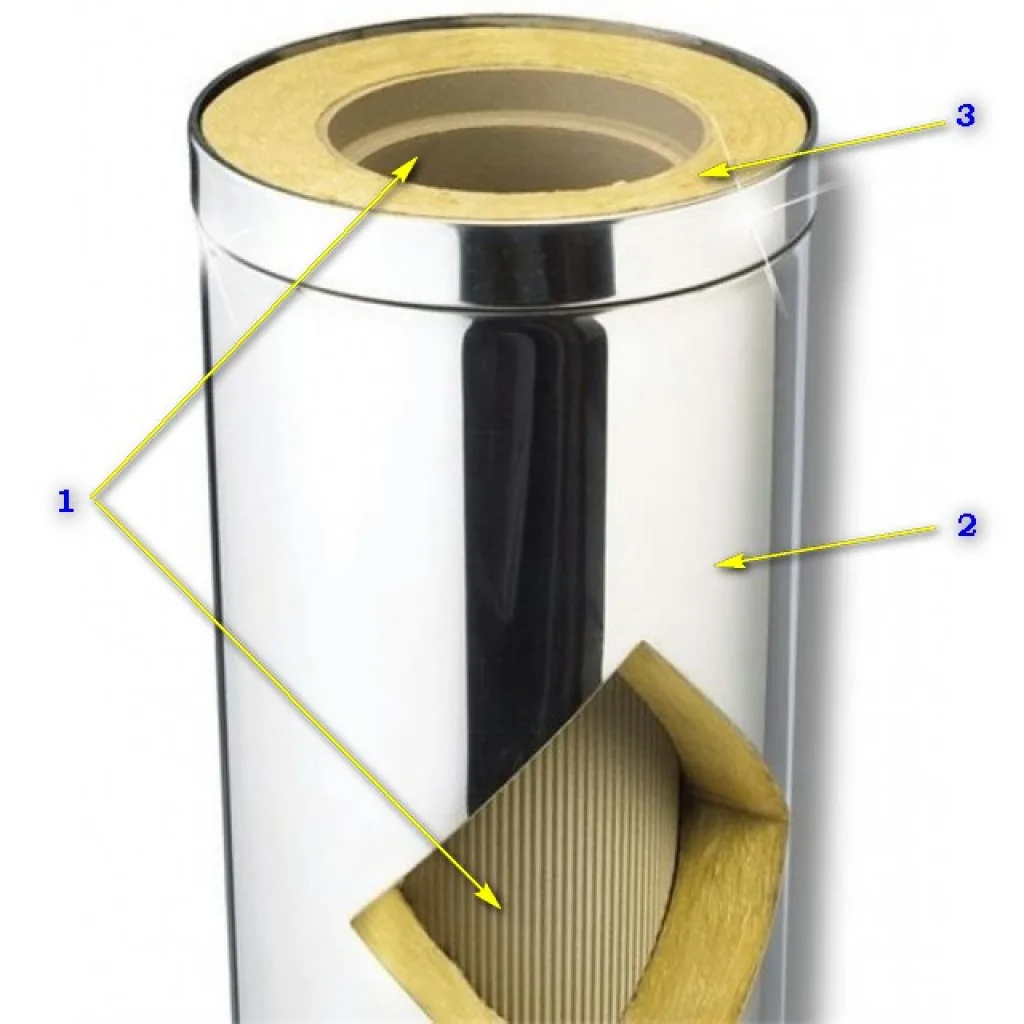

Одним из примеров такого подхода могут служить дымоходные сэндвич-системы «KERASTAR» известной немецкой компании «Schiedel».

Строение сэндвич-трубы системы «Schiedel Kerastar»

Строение сэндвич-трубы системы «Schiedel Kerastar»

1 – профилированная внутренняя труба ил высокопрочной жаростойкой керамики.

2 – внешний кожух из полированной нержавеющей стали.

3 – слой базальтового утеплителя повышенной плотности, толщиной 60 мм.

Производитель предлагает полный комплект необходимых соединительных узлов, фигурных элементов, практически полностью по аналогии с выше приведенной деталировкой. Система пазовых и раструбных соединений с использованием специального герметика и хомутов из нержавейки обеспечивают простой монтаж и надежную герметизацию стыков.

Керамическая внутренняя труба показывает высочайшие показатели к агрессивной среде продуктов сгорания и к высоким температурам. Поэтому производитель даёт гарантию на безотказную эксплуатацию системы при условии правильной сборки на весьма продолжительный срок – до 30 лет. Термостойкость таких сэндвич труб дает возможность использовать их с любыми типами отопительных приборов, работающих на газообразном, жидком и твердом топливе.

Наименование параметровПоказатели
Внутренний диаметр дымоходного канала, мм140160180200250300400
Наружный диаметр, мм272294314338391450550
Площадь сечения дымоходного канала, м²0,0150.020,0250,0310,0490,070.13
Толщина стенки керамической внутренней трубы, мм6.5778.5101010
Масса 1 погонного метра сэндвич-трубы в сборе, кг20222427.53041.460
Марка стали и толщина внешнего кожухаНержавеющая сталь 1.4301, (АISI 304), 0,4 мм
Толщина термоизоляционного слоя, ммБазальтовый утеплитель класса А1, 60 мм
Допустимый тип толиваТвердое, жидкое, газообразное
Температура продуктов сгорания при длительной эксплуатации, °С400

Безусловно, подобные сэндвич трубы для печей являются отличным решением многих проблем, свойственных металлическим дымоходам. Но широкое их распространение все же пока сдерживается очень высокой ценой на такие изделия.

Видео: монтаж каминного дымохода «Schiedel Kerastar»

Мы ответили на Ваш вопрос?

2

Cсылка на сообщество vk.com

Cсылка на сообщество ok.ru
